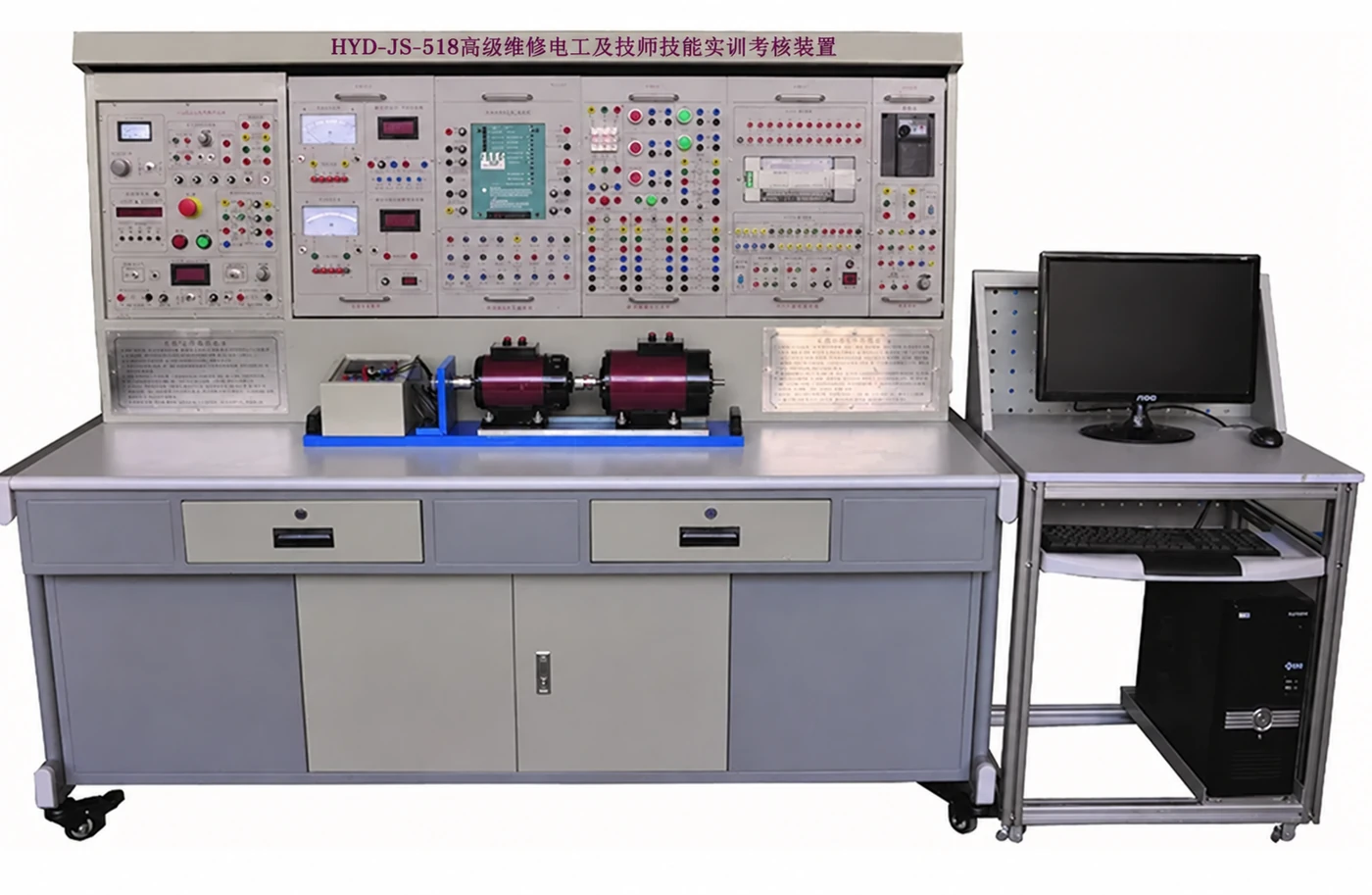

HYD-JS-518 · 高级维修电工及技师技能实训考核装置
HYD-JS-518高级维修电工及技师技能实训考核装置 一、概述 高级维修电工及技师技能实训考核装置是根据机械工业出版社出版的《维修电工技师培训教材》中相关技能的培训要求，而研发的实训装置。该装置不仅可作为各企业、职业技术院校、技校等单位的维修电工技师培训用的操作台，而且也可作为有关部门对维修电工技师资格认定的考核鉴定设备。它不仅涵盖了电力电子变流技术、交直流传动控制系统、可编程控制器等几个方面的技能培训，还可以用于对从业人员进行岗位培…
HYD-JS-518高级维修电工及技师技能实训考核装置一、概述
高级维修电工及技师技能实训考核装置是根据机械工业出版社出版的《维修电工技师培训教材》中相关技能的培训要求，而研发的实训装置。该装置不仅可作为各企业、职业技术院校、技校等单位的维修电工技师培训用的操作台，而且也可作为有关部门对维修电工技师资格认定的考核鉴定设备。它不仅涵盖了电力电子变流技术、交直流传动控制系统、可编程控制器等几个方面的技能培训，还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。
二、特点
1、综合性强 本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、PLC可编程控制技术、电机控制理论等几个方面的技能培训项目。
2、适应性强 能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强 从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。
4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。
6、开放性强 控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。
三、技术性能
1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
2、工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃） 海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：1870×700×1600mm3
四、装置的基本装备
1、DK01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
（1）交流电源：
三相交流电源 220V 1.5A电流（隔离变压器输出，带有过流保护措施）
三相交流电源 380 5A （具有输出短路保护）
（2）高压直流电源
励磁电源：220V（0.5A），具有输出短路保护。
（3）指针式仪表：
交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级;
（4）数字式仪表
1）真有效值交流数字电压表一只：测量范围0～500V,精度0.5级，四位数字数显，为交流调速系统提供电压指示；
2）真有效值交流数字电压表一只：测量范围0～5A，精度0.5级，四位数显，为交流调速系统提供电流指示；
3）直流数字电压表一只：测量范围0～500V，三位半数显，输入阻抗为10MΩ，精度0.5级；
4）直流数字毫安表一只：测量范围为0～5A，三位半数显，精度0.5级，具有短路保护功能。
（5）人身安全保护体系
（1）三相隔离变压器一组：三相电源首先通过三相漏电保护器，然后经钥匙开关、接触器到隔离变压器，使输出与电网隔离（浮地设计），对人身安全起到一定的保护作用。
（2）电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
（3）电压型漏电保护装置：控制屏若有漏电现象，漏电压超过一定值，即切断电源。
（4）实验连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
（6）实验管理器
具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
（7)故障设置箱：智能故障设置，可设置40个故障点，并可对其进行排故功能。
（8）控制屏其它设施
控制屏正面大凹槽内，设有两根钢管，可挂置实验部件控制屏两边设有单相三极220V电源插座及三相四极380V电源插座，还设有实验台照明用的40W日光灯一盏。
2、DK02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03-1固定电机导轨、测速系统及智能数显转速表
电机导轨平整度好，无应力变形，加工精细，同心度好与互换性好，能保证电机与电机之间连接同轴连接，电机运行噪音小，实训参数典型，能较好满足实训要求。
4、DQ27三相可调电阻器提供三组900Ω×2/0.41A瓷盘电阻3组。
5、DX03可控桥式整流电路（一）
提供6只5A/1000V的晶闸管，每只晶闸管均设有RC吸收和保险丝保护装置， 提供三相触发电路、功放电路等。
6、DK11单相调压与可调负载
提供了一只0～250V/0.5KVA单相交流自耦调压器，为相应的实验提供可调电源；一个整流滤波电路以及0～90Ω/1.3A（串联）或0～45Ω/2.6A（并联）瓷盘可调电阻，为相应的实验提供一个可调的阻性负载。
7、DK08 给定及显示电路
提供+正负15V给定电路，续流二极管等。
8、PLC可编程控制器主机及模拟实训提供西门子1200 AC/DC/RELAY主机集成数字量I/O（14路数字量输入/10路数字量输出），2路模拟量输入2路模拟量输出，SM1223数字量模块（8路数字量输入/8路数字量输出）
9、PLC可编程控制器模拟实训（一）
提供运料小车、混料罐、机械滑台、机械手及十字路口交通灯控制线路的实训模块。
10、PLC可编程控制器模拟实训（二）
提供三相异步电动机Y/Δ启动，三相异步电动机的正、反转，四层电梯实训模块。
11、DK40 可逆直流调速器1套
提供晶闸管可逆直流调速器一只，控制元器件（包括给定、按钮）等。
12、ACM-1变频器调速控制实训组件（西门子MM440变频器，0.37KW）
13、DQ09直流并励电动机（220V、185W）
14、DQ19直流发电动机（220V、240W）
15、DQ10三相鼠笼式异步电动机（380/220,Y/△）2台
16、DQ36步进电机控制箱及步进电机实训部件
17、提供网孔板1件，带塑料卡子1批。
18、提供交流接触器，热继电器，时间继电器，熔断器，变压器，功率电阻，按钮等1批。
19、电脑小推车
提供铝木结构电脑小推车一个，带万向轮，设有显示器保护罩。
20、实验连接线：
根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
21、三维电气仿真与控制软件
采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真
1）电子仿真
（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术
（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真
（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；
（3）综合技能实训
①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故
2）电气仿真
（1）电工基本常识与操作：
①安全用电常识：触电方式；防护措施；接地接零；急救措施
②常用电工工具：通用工具；线路工具；设备工具
③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复
④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程
（2）电工仪表
①万用表：外形仿真，结构仿真，面板仿真，使用仿真；
②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；
③钳形电流表：外形仿真，原理仿真，使用仿真；
④兆欧表：外形仿真，原理仿真，使用仿真；
⑤直流电桥：外形仿真，使用仿真；
⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；
（3）照明电路安装
①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；
②两地控制线路：器材仿真，电路仿真连线仿真
（4）电机与变压器
①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；
②单相异步电动机：外形仿真，结构仿真，装配仿真；
③伺服电动机：外形仿真，结构仿真，原理仿真；
④步进电动机：外形仿真，原理仿真；
⑤直流电动机：外形仿真，结构仿真，装配仿真；
⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；
（5）低压电器
①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；
②继电器：外形仿真，结构仿真，原理仿真，检测仿真；
③常用闸刀开关：外形仿真，结构仿真；
④低压断路器：外形仿真，结构仿真，原理仿真；
⑤熔断器：外形仿真，结构仿真；
⑥启动器：外形仿真
⑦主令电器：外形仿真，结构仿真；
（6）电动机控制仿真
①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、
（7）电工识图
3）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
4）液压传动原理的动态演示并不少于18种动态演示。
5）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真
6）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。
7）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
8）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
9）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
五、本装置能开设的实验项目
（一）电工技术实训项目
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y-△启动自动控制线路
5.用倒顺开关的三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双重联锁的三相异步电动机正反转控制线路
9.三相异步电动机的多地按制
10.工作台自动往返控制线路
(二)电力电子变流技术
1.三相半波可控整流电路
2.三相桥式半控整流电路
3.三相桥式全控整流电路
(三)电机与拖动
1.直流电动机的机械特性及回馈制动
2.步进电机
（四）直流传动控制系统
1.晶闸管直流调速器装置的面板认识
2.直流调速器电压，电流双闭环不可逆调速系统
3.直流调速器转速，电流双闭环可逆调速系统
(五)交流传动控制系统
1.西门子变频器MM440装置的面板认识
2.西门子变频器MM440参数设置
3.西门子变频器MM440基本操作方法
4.西门子变频器MM440数字量控制三段速运行
5.西门子变频器MM440数字量控制七段速运行
6.PLC控制变频器调速
(六) 可编程控制器
1.基本指令练习
2.用PLC进行运料小车的控制线路设计，并进行模拟调试
3.用PLC进行混料罐的控制线路设计，并进行模拟调试
4.用PLC进行机械滑台的控制线路设计，并进行模拟调试
5.用PLC进行机械手的控制线路设计，并进行模拟调试
6.用PLC进行十字路口交通灯的控制线路设计，并进行模拟调试
7.用PLC进行四层电梯的控制线路设计，并进行模拟调试
8.用PLC进行三相异步电动机Y/△启动控制线路设计，并进行调试
9.用PLC进行三相异步电动机正、反转控制线路设计，并进行调试
七、装置的配置清单：
| 序号 | 名 称 | 数量 | 备注 |
| 1 | 电源控制屏 | 1件 | |
| 2 | 实验桌 | 1张 | |
| 3 | 电机导轨、测速系统及智能数显转速表 | 1件 | |
| 4 | 可调电阻器（每组900Ω*2/0.41A） | 1件 | |
| 5 | 可控桥式整流电路（一） | 1件 | |
| 6 | 单相调压与可调负载 | 1件 | |
| 7 | 给定及显示电路 | 1件 | |
| 8 | PLC可编程控制器主机及模拟实训 | 1件 | |
| 9 | PLC可编程控制器模拟实训（一） | 1件 | |
| 10 | PLC可编程控制器模拟实训（二） | 1件 | |
| 11 | 变频调速系统组件（西门子） | 1件 | |
| 12 | 直流调速器 | 1件 | |
| 13 | 校正直流测功机（直流发电机） | 1台 | |
| 14 | 直流并励电动机 | 1台 | |
| 15 | 三相鼠笼式异步电动机 | 2台 | |
| 16 | 提供网孔板1件，带塑料卡子 | 1批 | |
| 17 | 提供交流接触器，热继电器，时间继电器，熔断器，变压器，功率电阻，按钮等。 | 1批 | |
| 18 | 步进电机控制箱及步进电机实训部件 | 1套 | |
| 19 | 电脑小推车（铝木结构，带万向轮和显示器保护罩） | 1张 | |
| 20 | 高可靠护套结构手枪插实验连接线 | 1套 | |
HYD-JS-1 · 晶闸管中频电源技能实训考核装置
HYD-JS-1型晶闸管中频电源技能实训考核装置 一、概 述 可控硅中频电源目前在我国已越来越广泛地应用于熔炼、透热、淬火、焊接、加热等工业领域，已取得了明显的经济效益和社会效益。因此，熟悉其工作原理和掌握系统的基本调试程序及维修，提高对晶闸管整流、逆变装置的实际应用能力是很有必要的。 该 装置 是依据中国劳动出版社出版的《维修电工技能训练》的技能培训要求，综合工厂实际应用设备而研制的。其控制电路以集成电路作为控制系统的核心，可靠性高、…
HYD-JS-1型晶闸管中频电源技能实训考核装置一、概 述
可控硅中频电源目前在我国已越来越广泛地应用于熔炼、透热、淬火、焊接、加热等工业领域，已取得了明显的经济效益和社会效益。因此，熟悉其工作原理和掌握系统的基本调试程序及维修，提高对晶闸管整流、逆变装置的实际应用能力是很有必要的。
该装置是依据中国劳动出版社出版的《维修电工技能训练》的技能培训要求，综合工厂实际应用设备而研制的。其控制电路以集成电路作为控制系统的核心，可靠性高、性能好。该装置集冷却水箱、水泵、电热电容器、中频变压器、感应器于一体，并采用透明式设计；中频电源的各个环节以及水冷系统的工作情况一目了然，直观性强，可操作性高。
该装置是采用晶闸管元件，将三相工频交流电能转换成直流电能，经电抗器平波后成为一个恒定的直流电流源加到逆变桥的输入端，逆变器为电流源单相全桥结构，采用频控方式，直流电能通过逆变器按门控脉冲重复频率转换成中频电能。负载是由感应线圈和补偿电容器组成，并接成并联谐振电路。
二、特 点
1.本实训装置为水冷并联逆变式中频电源，三相全控桥式整流电路的相控电路采用了目前工业上广泛应用的数字触发电路，而逆变触发电路为用定时原则进行频率跟踪的芯片式逆变触发电路。并联逆变电路的启动采用了零电压启动，启动成功率接近100％
2.本实训装置具有完善的过流、过压、限流、限压等多路保护系统，一旦电路出现故障，保护系统能在短时间内动作，从而可靠地保护晶闸管和中频电容等贵重元件，避免不必要的损失
3.本实训装置的所有电路原理图均绘制在面板上，同时引出了相应的波形观测孔，以供学生调试、分析、测试之用，有利于学生对中频电源各环节的工作原理有更深的了解
4.本实训装置占地面积小，节约实训用房。装置自带冷却水箱，无须设置专门的水池
5.设有专门的电压隔离通道，对被测试信号（高压）进行安全隔离，确保学生不会触电，也保证了测量仪器的安全使用。
6.本实训装置具有故障的设置与排除功能，设置的故障均为工业现场应用中的常见故障，学生可以很方便的在本装置上进行排故操作
7.本实训装置适用于维修高级电工和维修电工技师的培训和等级证考试
三、正常使用条件
1.海拔不超过2000m
2.环境温度不高于＋50℃和不低于－10℃
3.空气相对湿度不超过90%(20℃±5℃时)
4.没有导电和易爆的尘埃，没有腐蚀性和损坏绝缘的气体及蒸汽的场所
5.无剧烈振动和冲击
6.无其它强大电磁干扰的场所
四、主要技术参数
1.输入电源：三相四线～380V±10% 50Hz
2.输入电流：20A
3.振荡输出频率：1kHz～2.5kHz
4.额定功率：10kW
五、实训项目
1.三相数字触发电路原理
2.三相全控桥整流带电阻性负载
3.并联逆变电路的启动
4.并联逆变电路的过电流和过电压保护
5.三相全控桥整流带电阻电感性负载
6.中频电源各主要环节的调试
(1)整流部分的调试
(2)逆变部分的调试
(3)起振逆变器
(4)整定逆变引前角
(5)过压保护的整定
(6)额定电压的整定
(7)过流保护的整定
(8)额定电流的整定
7.感应加热实训
8.中频电源系统维修与检测
六、能设置的部分故障
1.静态直流电压不正常
2.设备不能启动
3.整流桥触发脉冲丢失
4.逆变桥工作不正常
5.整流输出缺相
6.整流触发电路工作不正常
7.逆变触发电路工作不正常
8.同步信号错相
HYD-PS-1 · 超音频感应加热电源技能实训考核装置
HYD-PS-1型超音频感应加热电源技能实训考核装置 一、概 述 该 装置 是根据高级维修电工及维修电工技师相关技能培训要求，综合工厂实际应用设备而研制。该装置可作为各企业、职业技术院校、技校等单位的高级维修电工及维修电工技师培训用，也可作为有关部门对高级维修电工及维修电工技师资格认定的考核鉴定设备。 该装置采用AC-DC-AC交直交电压型串联谐振式电路，其主电路采用三相不可控整流，IGBT斩波调压调功，逆变器工作于零电流开关环境。装置…
HYD-PS-1型超音频感应加热电源技能实训考核装置一、概 述
该装置是根据高级维修电工及维修电工技师相关技能培训要求，综合工厂实际应用设备而研制。该装置可作为各企业、职业技术院校、技校等单位的高级维修电工及维修电工技师培训用，也可作为有关部门对高级维修电工及维修电工技师资格认定的考核鉴定设备。
该装置采用AC-DC-AC交直交电压型串联谐振式电路，其主电路采用三相不可控整流，IGBT斩波调压调功，逆变器工作于零电流开关环境。装置为透明式设计，超音频感应加热电源的各个环节以及水冷系统的工作情况一目了然，直观性强。
二、特 点
1.装置设置有三相隔离变压器，使主电路与电网隔离，对人身安全起到了一定的保护作用
2.整机逆变部分采用德国西门子原装IGBT大功率开关管，整流部分采用日本富士原装整流模块
3.采用数字锁相与谐振变频技术，实现无相差频率自动跟踪，能自动适应各种负载
4.整机控制为IGBT斩波调压调功方式，工作频率稳定
5.拥有恒功率和恒流控制功能，最大程度地高效快速加热，优化金属工件的加热过程
6.装置具有完善过压、过流、缺相、缺水、过热等保护系统，安全性好，可靠性高
7.装置的所有电路原理图均绘制在面板上，同时引出了相应的波形观测孔，以供学生调试、分析、测试之用，有利于学生对超音频感应加热电源各环节工作原理的理解
8.装置占地面积小，节约实训用房。装置自带冷却水箱，无须设置专门水池
9.装置具有故障设置与排除功能，设置的故障均为工业现场应用中的常见故障，学生可以很方便的在本装置上进行排故操作
10.装置适用于高级维修电工和维修电工技师的培训和等级证考试
三、主要技术参数
1.工作电源：三相四线 ～380V±10% 50Hz
2.输出功率：5～10kW
3.输出调节范围：10%～100%
4.输出频率：20kHz～40kHz
5.谐振方式：串联
6.负载耦合方式：感应耦合
7.控制方式：恒功率或恒流控制
8.冷却方式：水冷
9.效率：＞90%
10.负载持续率：100%（在循环水冷却条件下）
11.工作环境：环境温度范围为0℃～+40℃ 相对湿度＜80%(25℃)
四、实训项目
1.IGBT斩波电路实训
2.IGBT超音频感应加热电源的调试及加热运行
3.串联逆变电路的IGBT超音频感应加热电源性能的研究
4.IGBT超音频感应加热电源排故实训
HYD-JS-01 · 电工技师技能实训考核装置
HYD-JS-01型电工技师技能实训考核装置 一、产品概述 电工技师技能 实训考核装置 是根据机械工业职业技能鉴定指导中心编写的《电工技师培训教材》，综合目前电工技师的培训内容与方式，并结合了工业实际应用和发展而研制的。本装置能对供用电系统、电力系统继电保护、变电所微机保护、微机保护功能测试、电力系统网络监控、电能计量和综合自动化系统进行操作实训。装置采用组件式结构，资源丰富，可扩展性强。本装置可供各职业院校实训教学，也可作为企业、有关…
HYD-JS-01型电工技师技能实训考核装置一、产品概述
电工技师技能实训考核装置是根据机械工业职业技能鉴定指导中心编写的《电工技师培训教材》，综合目前电工技师的培训内容与方式，并结合了工业实际应用和发展而研制的。本装置能对供用电系统、电力系统继电保护、变电所微机保护、微机保护功能测试、电力系统网络监控、电能计量和综合自动化系统进行操作实训。装置采用组件式结构，资源丰富，可扩展性强。本装置可供各职业院校实训教学，也可作为企业、有关电工培训鉴定部门对电工技师培训、资格认定设备。
二、技术特点
本装置将实训所需的交流电源、高压直流电源、交流测量仪表、直流测量仪表、电子秒表、工控单元、各种规格的负载电阻和继电器等有机地结合在一起，配套齐全。整套装置由电源控制屏、实验桌和工控组件、微机保护组件、开关组件、仪表组件等组成；采用不同的组件进行组合，即可完成不同的实训内容。具有扩展方便，设备器件利用率高，实训教学系统性强，占用实训场地少，性能价格比高等优点。用户不需要购买任何配套设备，即可完成所有实训项目。
三、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拨＜4000m
3.装置容量：1.5kVA
4.外形尺寸：180cm×72.3cm×174cm
四、基本配置
一次系统屏(铁质双层亚光喷塑结构，铝质面板)
一次系统屏由监测仪表、转换开关、按钮、ATS控制器、负载调整开关等组成。一次系统部份分为10kV部份和0.4kV部份。10kV部分包括： 10kV进线、10kV计量、10kV馈线、10kV变压器、10kV电压互感器、10kV电动机等回路；0.4kV部分包括：ATS双电源自动切换装置、电力测控仪表、智能无功自动补偿器、模拟车间负载、照明负载等。一次系统部分与微机保护装置配合完成10kV变电所的微机保护功能，保护配置灵活、方便。
2.电源控制屏(铁质双层亚光喷塑结构，铝质面板)
电源控制屏由监测仪表、转换开关、按钮、两路高压电源、一次系统电压互感器和电流互感器接线端子、故障设置区、电力测控仪表及电压无功补偿装置等组成。屏上装有两套电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实训安全。
(1)交流电源
提供三相0～450V可调交流电源一路，同时可得到单相0～250V可调交流电源(配有一台三相同轴联动自耦调压器（规格3kVA、0～450V可调），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。
(2)高压直流电源一路
提供220V(2A)直流电源，装有保险丝及电源通断开关。
(3)人身安全保护体系
具有接地保护、漏电保护功能，安全性符合相关国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。强弱电连接线采用不同结构的插头插座，防止强弱电混接。
设有电压型漏电保护器，如果控制屏、实训线路有漏电现象，即能实施保护并切断输出电源；
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值（＜30mA），即切断电源；
强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
(4)仪表保护体系
设有多只信号插座与仪表相连，当仪表超量程，能告警并切断输出电源，对仪表起到良好的保护作用。
3.实验桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉，用于放置工具、资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
4.实训组件
(1)微机保护装置组件
提供微机型线路保护装置、变压器（厂用变）保护装置、高压电动机保护装置。
(2)仪表组件
直流数字电压表、直流数字电流表、真有效值交流电流表、真有效值交流电压表、智能电量测控仪、电子式有功无功组合电能表、数字式电秒表。
(3)电机及配套组件
直流并励电动机、不锈钢电机导轨、光码盘测速系统、三相鼠笼异步电动机
五、实训项目
第一部分：一次系统保护实训
(一)高压线路微机保护
1.微机线路保护装置基本功能
2.过电流速断保护
3.定时限过电流保护与自动重合闸
4.输电线路二段式电流保护
5.二段式过电流保护与自动重合闸前加速
6.二段式过电流保护与自动重合闸后加速
7.微机反时限过流保护
(二)高压电动机保护
1.电动机启动运行
2.高压电动机速断保护
3.高压电动机定时限过流保护
4.高压电动机过流反时限保护
5.高压电动机负序过流保护
6.高压电动机负序过流反时限保护
(三)变压器保护
1.系统正常时不平衡电流测量
2.模拟变压器瓦斯保护
3.变压器纵差保护
4.变压器二次谐波制动
5.变压器差动速断保护
6.变压器的过负荷保护
(四)配电与自动装置实训
1.低压侧负荷调整及功率因数调整
2.双电源自动切换装置功能
3.低压母线双电源切换
4.低压侧无功功率因数自动补偿
5.低压侧过流保护
第二部分：微机保护装置测试实验
(一)微机线路保护装置测试
1.微机线路保护装置基本功能试验
2.微机过电流速断保护功能测试
3.定时限过电流保护与自动重合闸功能测试
4.线路三段式电流保护功能测试
5.三段式过电流保护与自动重合闸前加速功能测试
6.三段式过电流保护与自动重合闸后加速功能测试
7.微机反时限过流保护功能测试
8.低电压闭锁过电流保护功能测试
9.零序过流保护功能测试
10.低压减载功能测试
11.PT断线报警功能测试
12.微机功率方向过电流保护测试
13.非同期闭锁与重合闸测试
(二)微机电动机保护装置测试
1.电动机速断保护功能测试
2.电动机反时限保护功能测试
3.电动机零序过流保护功能测试
4.电动机低电压保护功能测试
5.电动机过负荷保护功能测试
6.电动机II段式过流保护功能测试
7.电动机负序过流保护功能测试
8.电动机PT断线功能测试
9.电动机非电量保护功能测试
(三)微机变压器保护装置测试
1.不平衡电流测量功能测试
2.模拟变压器瓦斯保护功能测试
3.变压器纵差保护功能测试
4.变压器差动速断保护功能测试
5.变压器的过负荷保护功能测试
(四)电能表功能测试
1.电能表接线及基本功能测试
2.有功电能的测量
3.无功电能的测量
HYD-JS-02A · 维修电工技师·高级技师技能实训考核装置
HYD-JS-02A维修电工技师·高级技师技能实训考核装置 “HYD-JS-02A型维修电工技师·高级技师技能 实训考核装置 ”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信模块、变频器、触摸屏、模拟对象于一体。适合PLC实训教学，技师技能鉴定考核。 一、装置特点 本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、变频器、触摸…
HYD-JS-02A维修电工技师·高级技师技能实训考核装置“HYD-JS-02A型维修电工技师·高级技师技能实训考核装置”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信模块、变频器、触摸屏、模拟对象于一体。适合PLC实训教学，技师技能鉴定考核。
一、装置特点
本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、变频器、触摸屏、实训模块等组成。
采用挂件结构，具有开关量、模拟量、变频调速、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。
二、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、电源输出：有漏电型保护器、过载、短路保护装置。
3、三相四线380V输出，由三只电压表指示输出电压
4、～220V通过安全插座输出
5、+24V/2A直流稳压电源输出
6、+5V/1A直流稳压电源输出
7、±12V/1A直流稳压电源输出（根据装置需求而定）
8、直流电压：0～10V可调输出；直流电流：4～20mA可调输出
9、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
10、装置容量：＜1KVA
11、重 量：＜110Kg
12、外形尺寸：1600mm×700mm×1600mm
13、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、实训装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。
（一）控制屏
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
3、直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
4、主机实训组件
配置三菱FX1N-40MR主机， 24路数字量输入16路数字量输出,FX0N-3A模拟量模块2路输入/1路输出，配套通信编程电缆。
5、工业4.0仿真实训软件（正版软件，投标现场提供著作权证书原件和演示）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）电工电子仿真
（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等
3）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路“考考你！”表现为典型气路设备故障。
（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。
4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
5）传感器仿真
（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真
（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真
（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真
6）提供免费远程教学须有投标企业LOGO，PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训，自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等。进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
（二）实训挂箱
| 序号 | 编号 | 控制对象实训模块 | 实训教学目标 |
| 1 | SX1 | 抢答器/音乐喷泉 | 通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。 |
| 2 | SX2 | 装配流水线/十字路口交通灯 | 通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。 |
| 3 | SX3 | 水塔水位/天塔之光 | 通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。 |
| 4 | SX4 | 自动送料装车/四节传送带 | 通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。 |
| 5 | SX5 | 多种液体混合装置 | 通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。 |
| 6 | SX6 | 自动售货机 | 通过用用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。 |
| 7 | SX7 | 自控轧钢机/邮件分拣机 | 通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。 |
| 8 | SX8 | 机械手控制/自控成型机 | 通过对机械手停留“位置“及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。 |
| 9 | SX9 | 加工中心 | 通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。 |
| 10 | SX10 | 四层电梯 | 通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。 |
| 11 | SX11 | 步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成； 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。 | 通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。 |
| 12 | SX12 | 自动洗衣机 | 通过对洗衣机进出水时间、洗涤流程及掌握多点PLC控制系统的综合应用能力。 |
| 13 | SX13 | 直流电机控制/温度控制（模拟量控制） | 通过对直流电机系统中脉冲信号采集、转速控制（电压量）及温度控制系统中的温度参数的控制，掌握高速计数器指令、模拟量处理指令、PID指令的使用。 |
| 14 | WK1 | 典型电动机控制实操单元：交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，2只热继电器，元器件配置专用底座。 | 掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。 |
| 15 | WK2 | 网孔板 | 学会电气控制系统中各元器件的布局规划、安装、调试过程知识。 |
| 16 | BP1 | 变频器实训组件：配置三菱FR-D720 0.4KW变频器，带有RS485通信接口及操作面板 | 初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器与PLC之间USS通信协议的建立连接方法。 |
| 17 | CM1 | 触摸屏实训组件： TPC7062 7英寸MCGS真色彩 | 了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。 |
（三）电机导轨、光码盘测速系统及数显转速表
包含光码盘测速系统、数显转速表及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与编码盘之间连接的同心度不超过±5丝，电机运行噪声小，实训参数典型，能较好满足实训要求。在导轨面板上设有五位数显转速表，显示当前转速；具有电压反馈信号；同时设有光电编码信号输出，包括A、B两个通道；能够完成各种速度开/闭环及定位实训。
（四）三相鼠笼异步电机：交流380V/△
（五）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
四、实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
（二）PLC模拟控制应用实训
| 4.数码显示控制 5.抢答器控制（优先级、数值运算，具有声效功能） 6.天塔之光控制（闪烁、发射、流水型） 7.音乐喷泉控制（具有声效功能） 8.十字路口交通灯控制 9.水塔水位控制 10.自动送料装车系统控制 11.四节传送带控制 12.装配流水线控制 | 13.多种液体混合装置控制 14.自控成型机控制 15全自动洗衣机控制（具有声效功能） 16. 自控轧钢机控制 17. 邮件分拣机控制 18. 自动售货机控制 19. 机械手控制 20. 四层电梯控制（实物） |
（三）PLC实物控制实训
| 21. 加工中心刀具库控制（实物） 22.步进电机运动控制 | 23.直流电机控制 24.温度PID控制（具有声效功能） |
（四）PLC高级技能实训（设计、安装、调试及检修）
| 25.C620车床的电气控制线路 26.卧式车床电气控制线路 27.机床两地控制线路 28.M7130平面磨床的电气控制线路 | 29.Z3040摇臂钻床的电气控制线路 30.液压滑台式自动攻螺纹机的电气控制线路 31.运行小车的电气控制线路 |
（五）PLC、变频器、触摸屏综合应用技能实训
| 32.变频器功能参数设置与操作 33.变频器报警与保护功能 34.外部端子点动控制 35.变频器控制电机正反转 36.多段速度选择变频调速 37.变频器无级调速 38.基于外部模拟量(电压/电流）控制方式的变频调速 39.瞬时停电启动控制 | 40.PLC控制变频器外部端子的电机正反转 41.PLC控制变频器外部端子的电机运行时间控制 42.基于PLC数字量控制方式的多段速 43.基于PLC模拟量控制变频开环调速 44.基于PLC通信方式的变频器开环调速 45. 基于触摸屏控制方式的基本指令编程练习 46基于触摸屏控制方式的LED控制 |
五、配置清单
| 序号 | 名称 | 型号 | 数量 | 单位 | 备注 |
| 1 | PLC实训台 | FX1N-40MR+FX0N-3A | 1 | 套 | 已装配到实训屏 |
| 2 | 实训屏 | 1 | 台 | ||
| 3 | 实训桌 | 1 | 台 | 带键盘的桌子 | |
| 4 | 通讯线 | 通信编程电缆 | 1 | 条 | |
| 5 | 触摸屏通讯线 | 1 | 条 | ||
| 6 | 实训模块 | 实训模块1 | 1 | 块 | 音乐喷泉/抢答器/基础实验 |
| 7 | 实训模块2 | 1 | 块 | 装配流水线/交通信号灯/自动供水/天塔之光 | |
| 8 | 实训模块3 | 1 | 块 | 自动送料装车/传送带/多种液体混合装置/自动售货机/自动轧钢机 | |
| 9 | 实训模块4 | 1 | 块 | 自动成型系统/机械手控制/温度控制/直流电机控制 | |
| 10 | 实训模块5 | 1 | 块 | 邮件分检系统/步进电机的控制 | |
| 11 | 实训模块6 | 1 | 块 | 加工中心刀具库/洗衣机自动控制 | |
| 12 | 实训模块7 | 1 | 块 | 四层电梯的PLC控制/中间继电器 | |
| 13 | 触摸屏实训模块 | 1 | 块 | TPC7062KX触摸屏 | |
| 14 | 变频器模块 | 1 | 块 | FR-D720 0.4KW | |
| 15 | 网孔板 | 1 | 块 | ||
| 16 | 电机 | 三相鼠笼式异步电动机 | 1 | 台 | |
| 17 | 电机导轨 | 导轨+1024编码器+转速表 | 1 | 套 | |
| 18 | 散件 | 交流接触器 | 3 | 个 | |
| 19 | 时间继电器 | 1 | 个 | ||
| 20 | 按钮 | 3 | 个 | ||
| 21 | 交流指示灯 | 3 | 个 | ||
| 22 | 热继电器 | 2 | 个 | ||
| 13 | 安装塑料件 | 若干 | 个 | ||
| 24 | 软件 | 演示板原程序及编程软件 | 1 | 套 | |
| 25 | 说明书 | 实验指导 | 1 | 册 | |
| 26 | 连接线 | 自锁实验叠插连接线100CM | 30 | 条 | |
| 27 | 自锁实验叠插连接线30CM | 10 | 条 | ||
| 28 | 手枪式实验叠插连接线 | 10 | 条 | ||
| 29 | 安装配件 | 4X30自攻螺丝 | 10 | 个 | |
| 30 | 安装配件 | 1 | 套 | ||
| 31 | 软件 | 工业4.0仿真实训软件（正版软件） | 1 | 套 |
课程与实训项目
按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。
软件与数字资源
可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。
场地与交付准备
明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。
应用与部署
- 适用对象
- 职业院校、应用型院校及专业技能实训场景
- 部署方式
- 按课程、设备型号与工位需求确认配置及安装安排
- 环境条件
- 选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认
