HYD-Y-86A · 电子EDA辅助设计实训装置

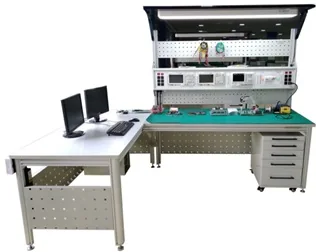

HYD-Y-86A电子EDA辅助设计实训装置 1.结构尺寸：采用L字形设计 L2300mm×W1500mm×H1800mm（±10mm），主要由工作台、实训屏、电路实训模块等组成。 1.操作台：尺寸：L1600mm*W700*H1800mm（±10mm）,主体采用6030铝合金型材材料做骨架，骨架铝型材表面阳极氧化处理，材料经过机械加工拼装成型。桌子前、左、右三面采用网格镂空金属烤漆板遮挡三分之二面积，桌子的底部采用可调脚杯，方便调整设…

HYD-Y-86A电子EDA辅助设计实训装置

1.结构尺寸：采用L字形设计 L2300mm×W1500mm×H1800mm（±10mm），主要由工作台、实训屏、电路实训模块等组成。
1.操作台：尺寸：L1600mm*W700*H1800mm（±10mm）,主体采用6030铝合金型材材料做骨架，骨架铝型材表面阳极氧化处理，材料经过机械加工拼装成型。桌子前、左、右三面采用网格镂空金属烤漆板遮挡三分之二面积，桌子的底部采用可调脚杯，方便调整设备的水平位置。
2.台架采用金属板装饰，表面喷彩色环氧塑粉，正面设计有两个滑轨抽屉，可放置实训工具、导线等，桌面采用≥25mm厚高密度纤维板，外贴防火板，PVC截面封边，桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。
3.电脑台：尺寸：L1500mm*W700*H800mm（±10mm）,主体采用6030铝合金型材材料做骨架，骨架铝型材表面阳极氧化处理，材料经过机械加工拼装成型。台架采用金属板装饰，表面喷彩色环氧塑粉，嵌入式处理终端储放箱安装于工作台底部；桌面采用≥25mm厚高密度纤维板，外贴防火板，PVC截面封边，桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。桌下含漏电路器、3孔插座3只（供计算机主机、双显示器用）。 桌子前、左、右三面采用网格镂空金属烤漆板遮挡三分之二面积，桌子的底部采用可调脚杯，方便调整设备的水平位置。操作台和电脑台可固定在一起。
4.LED灯棚：钢板冷轧钣金工艺精制而成，表面静电喷塑，配置LED吸顶灯（长1200*宽200mm）。
5.工具网孔挂板：钢板冷轧钣金工艺精制而成，表面静电喷塑，可挂置常用线材、工具、耗材等。
6.电源屏：由两路相互独立、对称的实验电源组成，可同时满足2人在同一实验台上完成不同的实验内容。设有总电源开关、电源指示灯、电源插座，为实训任务提供电源，具有漏电保护、过流保护短路保护、接地保护等。电源盒结构：由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理，文字符采用现代UV打印技术处理，使面板标识清晰且经久耐用。由两路相互独立、对称的实验电源组成，可同时满足2人在同一实验台上完成不同的实验内容。设有总电源开关和电源指示灯。主要功能器件：含漏电路器、电源指示灯、LED灯棚开关、四位3孔插座4只。中间区域设计有模块搭建区，可放置PCB模块。直流电源：USB 5V（2A）、 接线座+插孔 5V（2A）。
7. 编程实训模块：
（1）STM32主机模块，CPU：STM32L052，方便更换CPU,配ST-LINK V2下载器和J-LINK；
（2）C51主机模块，CPU：89C51，方便更换CPU,配仿真器含40P排线；
（3）LED 模块，RGB三色灯1个，白色灯1个，红色、黄色、蓝色、绿色5mmLED各4个；
（4）按键模块，8位独立式键盘,8位开关量输入；
（5）数码管显示实验，8位数码管，使用74HC595驱动；
（6）4*4键盘模块，16个轻触开关组成4*4键盘；
（7）16*16点阵显示模块，4个8*8点阵构成16*16点阵，74HC595级联驱动；
（8）1602液晶显示模块，由1602液晶屏组成，可采用4位数据传输和8位数据传输方式，用于显示16*2个字符；
（9）12864点阵图文液晶显示模块，由12864液晶屏组成，带字库与不带字库电路通用，只需换液晶屏，用于显示汉字与图形；
（10）实验导线50根,8P排线10根。

HYD-ZG-15A · 自控原理与计算机控制实验装置

HYD-ZG-15A自控原理与计算机控制实验装置 一、产品概述 系统提供集成操作软件，通过PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性，方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验，加上系统配置的直流电机、步进电机等控制对象，可开设控制系统课程的实验。该系统还可扩展支持如线性系统、最优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。 二、 系统构成 本实验装置主要由实验控制屏和实验桌…

HYD-ZG-15A自控原理与计算机控制实验装置

一、产品概述
系统提供集成操作软件，通过PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性，方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验，加上系统配置的直流电机、步进电机等控制对象，可开设控制系统课程的实验。该系统还可扩展支持如线性系统、最优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。
二、 系统构成
本实验装置主要由实验控制屏和实验桌两部分组成系统由各单元电路、8088CPU控制单元和PC机进行通讯的串口构成，USB采集数据。
信号源发生单元电路：正弦波、方波、斜波及抛物波
信号周期在2毫秒至30秒之间可调
采样保恃器及单稳单元电路：
由LF398及HEF4538等器件构成运算模拟单元电路：非线性用单元电路： 状态指示灯单元：数/模转换单元电路：
AD0832模/数转换单元电路 AD0809单节拍脉冲发生单元：电位器单元：－5V电源发生单元：驱动单元：
电机单元：直流电机、步进电机
信号测量单元：
采用PC软件实现双踪示波器、频率特性分析等功能。
特殊运算环节单元：
可变电阻器组单元：
微型温度控制单元：
三、技术指标
1、输入电源：单相三线220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、输入电压：220V ±10%
4、输出电压/电流：+5V/2A，+l2V/0.2A，－l2V/0.2A
5、外形尺寸： 140×70× 123cm 3
四、实验项目
1.A/D，D/A转换
2. 采样保持器
3.数字滤波
4. 积分分离式PID控制
5. 最小拍有纹波系统实验
6. 最小拍无纹波系统实验
7. 大林算法控制
8. 非线性控制
9.解耦控制
10. 综合控制实验
11.典型环节的模拟研究
12.典型系统瞬态响应和稳定性
13.系统校正
14.控制系统的频率特性
15.典型非线性环节
16.非线性系统（一）
17.非线性系统（二）
18. 采样系统分析
19.采样控制系统的校正
20.状态反馈（极点配置）
21.直流电机闭环调速实验
22..温度闭环控制实验
23.步进电机调速实验

HYD-P-01 · 单片机开发应用技术综合实验装置

HYD-P-01型单片机开发应用技术综合实验装置 一、概述 本装置由控制屏、实验挂箱、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。 设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。 装置采用组件式结构，更换实验模块便捷。如需扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。 二、主要技术参数 1、输入电源：…

HYD-P-01型单片机开发应用技术综合实验装置

HYD-P-02 · 单片机开发综合实验装置

HYD-P-02 型单片机开发综合实验装置 本装置由控制屏、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。实验模块丰富，实验功能强大。 设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。 一、本实验台包含的实验模块 1．单脉冲发生电路（复位电路） 2．8位逻辑电平输出 3．单路和多路（8位）发光二极管电路 4．扬声器驱…

HYD-P-02 型单片机开发综合实验装置

HYD-DE-1 · 单片机·CPLD/FPGA开发综合实验装置

HYD-DE-1型单片机·CPLD/FPGA开发综合实验装置 一、产品概述 针对各高等院校须同时开设“单片机”和“CPLD/FPGA”教学的需求，HYD-DE-1型 单片机· CPLD/FPGA开发综合实验装置”。它集MCS-51单片机、CPLD/FPGA及综合等技术于一体，提供了优化的软件和硬件集成资源，适合“单片机原理及接口技术”、“CPLD/FPGA原理及其应用技术”教学大纲的要求，实验系统提供了丰富的硬件接口电路和功能模块，并提…

HYD-DE-1型单片机·CPLD/FPGA开发综合实验装置

HYD-51 · 单片机开发实验装置（双组型）

HYD-51型 单片机开发实验装置（双组型） 一、单片机/EDA系统组成：（可供两组学生同时进行实验，学校自备计算机） 1、系统配置性能优越的51/96通用仿真器;由主板，核心板及下载器组成； 2、输入接口（单次脉冲源，两路0—5V可调电源，时钟发生器，8位拨码开关， 555信号源，8位查询式键盘， 4×4阵列式键盘 3、输出接口：扬声器驱动，串行静态显示，动态扫描显示，128×64点阵图文液晶显示模块，16位逻辑电平显示， I 2 C…

HYD-51型 单片机开发实验装置（双组型）

HYD-DJ-598 · 网络接口型单片机·微机综合实验开发装置

HYD-DJ-598网络接口型单片机·微机综合实验开发装置 HYD-DJ-598是一套开发型、多功能单片机·微机·CPLD／FPGA综合实验开发装置(简称系统),该系统吸收了国内外先进教学仪器的优点,结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术,通过本系统可完成单片机(51/196)、微机(8086)、EDA等学科的原理接口实验和应用,为单片机·微机实验室提供综合实验平台,同时也为从事单片机·微机开发人员提供理想…

HYD-DJ-598网络接口型单片机·微机综合实验开发装置

HYD-DJ-598是一套开发型、多功能单片机·微机·CPLD／FPGA综合实验开发装置(简称系统),该系统吸收了国内外先进教学仪器的优点,结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术,通过本系统可完成单片机(51/196)、微机(8086)、EDA等学科的原理接口实验和应用,为单片机·微机实验室提供综合实验平台,同时也为从事单片机·微机开发人员提供理想的实验环境。

一、系统组成：
该实验装置是由控制屏、内置直流稳压电源、漏电断路器等组成，控制屏有两大块的双面印刷线路板组成。
二、系统特点：
1、598是集51、96、8088（以下简称88）三大系列CPU于一体的三合一实验系统。内置JD-208仿真器(5196)和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，598系统结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。
2、实验系统软、硬件配置完善，仿真软件支持Win98/2000/XP等操作系统，并支持汇编语言和C语言的开发，实验内容丰富，是单片机、微机原理和接口教学的理想平台。
3、598同时配置EDA下载板和相应IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。
4、提供多种总线类型的实验模块,包括并行总线、RS232总线、RS485总线、I2C总线、SPI串行总线、USB总线、CAN总线、1-WIRE总线和以太网接口,可调试新型外围接口芯片有:I2C串行RAM AT24C02、I2C串行实时时钟PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE总线数字温度传感器DS 18B20、RS232芯片MAX232、MAX485、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS、看门狗电路MAX813L。
5、提供多种输入／输出设备，包括字符式1602 LCD、128X64点阵LCD、16X16LED点阵、4X6开放式键盘、6位开放式数码管、IC卡、步进电机、小直流电机、小直流电机、继电器、语音录放(含话筒、喇叭)、打印机接口、小直流电机闭环控制、温度闭环控制等。
6、学生可通过实验台内置的仿真器联PC机调试、运行所有的实验程序,也可不联PC机独立运行。
三、 实验项目：
（一）单片机内部功能实验：
1、单片机内部定时／计数器实验（脉冲计数）
2、单片机内部定时／计数器实验、中断控制综合实验（电脑 时钟）
3、单片机串行口实验—双机通信
4、单片机串行口实验—单片机与电脑联机通信实验
5、单片机I／O口实验
6、单片机ISP系统实验和看门狗实验
8、串并转换（7 4 L S 1 6 4），扩展2位七段LED实验
9、并串转换（7 4 L S 1 6 5）实验
10、v／F转换实验
（二）单片机、微机常用接口与应用实验
11、8位8路A／D转换ADC 0 8 0 9实验
12、8位1路D／A转换D A C 0 8 3 2实验
13、定时／计数器8 2 5 3 A实验
14、串行通信接口控制电路8 2 5 1／8250实验
15、I／O口（7 4 L S 2 7 3／7 4 L S 2 4 4）扩展实 验
16、并行口扩展实验8 2 5 5／8 1 5 5
17、地址译码（3一8译码器7 4 L S 1 3 8）实验
18, 8279键盘输入、LED显示输出实验
19、打印机接口控制实验（打印机选配）
20、继电器控制实验
21、音乐控制实验
22、语音录放实验
23、步进电机（4相）控制
24、十字路口交通灯模型控制实验
25 、16X16 LED点阵实验
26 、128X64 LCD点阵实验
（三）单片机新型总线控制接口实验
27、I2C串行RAM24C02读写实验
28、12C串行10位D/A T L 5615 D/A转换实验
29、I2C串行8位A/D T L 549 A/D转换实验
30、I2C串行实时时钟PCF8563T应用实验
31、I-WIRE总线数字温度传感器DS 18B20应用实验
32, CAN控制器STA1000, CAN收发器TJA1050T应用实验
33、以态网接口RTL8019AS应用实验
34、RS232/485通信接口实验
35、USB总线接口实验
( 四)单片机、微机控制应用小系统实验
36、直流电机闭环控制实验
37、温度测量控制（PID调节闭环控制）
(五)微机接口实验
38、8237DMA数据传送实验
39、8259中断控制器实验
（六）可编程CPLD／ＦＰＧＡ应用实验
 基本实验：
（1）七人表决器；
（2）四位加法器；
（3）BCD码加法器；
（4）格雷码变换器；
（5）四位并行乘法器；
（6）触发器；
（7）用ABEL语言设计74LS160功能模块计数器；
（8）多模加减计数器；
（9）可控脉冲发生器；
（10）简易数码锁；
（11）英语字母显示实验；
（12）八位乘法器；
（13）序列检测器；
（14）可变模16位加法计数器；
（15）正负脉冲数控调制发生器；（
16）秒表。
 模块实验：
（1）A/D 0809模数转换器实验；
（2）D/A 0832数模转换器实验；
（3）步进电机控制实验；
（4）16*16 LED点阵显示实验；
（5）电子时钟实验；
（6）数码管静态显示实验；
（7）VGA接口彩条信号实验；
（8）4*4键盘扩展实验；
（9）128*64 LCD液晶显示实验；
（10）电子音乐演 奏实验；
（11）RS232串口发送实验（SEND）；
（12）RS232串口接收实验（RECEIVE）；
（13）PS/2键盘接口逻辑设计；
（14）单片机总线接口实验；
（15）异步串口通讯（UART）
 数字系统设计：
 （1）数字钟；
（2）频率计；
（3）.交通灯；
（4）数字锁；
（5）出租车计费器；
（6）抢答器；
（7）自动电梯；
（8）彩灯控制器等。
（七）自行扩展实验
通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。
四、实验室每二人每套配置方案(二人为一组，一组用一张实验桌)
1、HYD-DJ-598控制屏  必配   1台。
2、微机             自配   1台。
3、示波器         自配   1台。
4、万用表         自配   1只。
5、微型打印机      按照实际情况选配，一般每套配一台微打。
7、网卡 按照实际情况选配   1块。

HYD-990A · 电子及单片机综合实训装置

HYD-990A型电子及单片机综合实训装置 电子及单片机综合实训台是模拟电子技术、数字电子技术及单片机技术等相关课程开发的一套经济实用型实训台。台式模块化结构，双工位设计，17挂箱标准配置，配置单片机仿真器。实训台集成实验用各种电源、信号源及电源插座，集成电脑桌、抽屉、器材柜，留有示波器安装接口。电脑,示波器选配。配套系列仿真教学软件，可完成电子技术、单片机等相关课程实验、实训、课程设计。 一、技术性能 1、输入电源：三相四线～220V…

HYD-990A型电子及单片机综合实训装置

HYD-TX-1 · 通信原理与移动通信实验台

HYD-TX-1通信原理与移动通信实验台 一、产品简介 通信原理与移动通信实验台是该设备在多年积累的教学经验和学校使用反馈意见的基础上开发的模块化实验系统。是学生进行学习、实验和开发的对象，采用可独立拆卸的模块化设计，将通信原理和移动通信知识点分割至各个相互独立的模块，可以让学生对模块进行灵活配置和搭配，很好的支持学生进行验证性实验和创新性设计，从而掌握相关理论的各个知识点，更好地配合老师的实验教学，提高实验教学效果。 二、系统配置 1…

HYD-TX-1通信原理与移动通信实验台

一、产品简介
通信原理与移动通信实验台是该设备在多年积累的教学经验和学校使用反馈意见的基础上开发的模块化实验系统。是学生进行学习、实验和开发的对象，采用可独立拆卸的模块化设计，将通信原理和移动通信知识点分割至各个相互独立的模块，可以让学生对模块进行灵活配置和搭配，很好的支持学生进行验证性实验和创新性设计，从而掌握相关理论的各个知识点，更好地配合老师的实验教学，提高实验教学效果。
二、系统配置
1、硬件实验系统包含的模块配置：
信号源模块、数字终端与时分多址模块、信源编译码模块、信道编译码模块、时分复用与交换模块、数字调制与解调模块、同步模块、PCM编译码模块、信号源模块，数字终端模块，信道编码模块，信道译码模块，软件无线电调制模块，软件无线电解调模块，语音压缩模块，CDMA 发送模块，CDMA 接收模块，工业手机模块。
三、实验平台产品优势
1、全面的模块保护
①模块采用两层防护罩进行保护，上下两层防护罩之间采用卡口式设计，给实验教学和模块检修提供了便利。
②模块电路采用可更换的插脚封装总线驱动器，对实验电路的I/O测试点与功能芯片之间进行隔离保护。
③模块配有独立的多路电源拨动开关，可以根据实际情况对各模块进行独立的开启和关断。
2、方便的实验操作
①模块上信号流程及功能框图均有明确的展现，I/O接口及其功能标识也一样清晰。
②为了很好的满足不同的实验及创新研究中对模块进行个性化设置和调整的需求，实验系统可根据实验项目对多个模块进行批量设置，也可以支持学生对每个模块的参数进行独立调整。
③信号源模块配备有彩色LCD显示屏，方便学生进行操作，信号源模块能通过通信总线对各模块进行配置。
3、完善的功能扩展升级
①实验系统可以选配专门的信道模拟模块，能完成白噪声、低通、带限等信道的模拟，方便对实验系统的功能进行扩展。
②实验系统有专门的同步模块，能对位同步、帧同步、载波同步功能进行展示。
③实验系统的各模块芯片通过SD卡方式的进行升级，通过直接将SD卡插到信号源模块上，在彩色LCD显示屏中的菜单中选择就可以自动对实验模块进行升级。
④支持在两台实验系统之间实现多种无线通信系统的搭建，并且可以进行语音和数据的无线通信系统传输，包含CDMA直扩通信系统，GSM通信系统。
4、创新的实验设计
①相较于以往市场上的同类，本实验系统采用创新设计，首次在实验系统中实现了多路DS-CDMA实验系统。
②为配合普通双踪示波器观测、分析实验信号的频谱特性，该设备在实验系统中实现了简易的频谱分析功能。
③实现了多种调制解调技术，既有普通的ASK、FSK、PSK等二进制调制解调，还可完成GSM系统中使用的GMSK，CDMA2000系统中使用的π/4正交差分相移键控（π/4—DQPSK）等多种调制解调。
④实验平台采用时分复用方式在实验系统中实现了两台计算机之间的全双工数字通信。培养学生对系统通信的认识和理解。
5、周到的教学服务
实验系统配备了实验指导书（Word及PDF两个版本）以及多媒体教学课件和实验培训，课件可以动态展示连线过程和相应的实验结果。方便老师教学讲解以及实验演示，学生也可根据课件进行全面的预习和巩固。
四、虚拟仿真实验平台介绍
1、仿真软件功能说明
①仿真软件支持学生任意调用模块，当学生操作连线或按钮错误时，仿真软件会出现错误的结果，达到指导学生的实验和结果分析。
②仿真软件中的虚拟示波器是以真实的数字示波器为原型，带有频谱分析功能等。
③仿真软件集成的虚拟示波器支持释抑功能调整，学生可对稳定的PN序列进行观测。
④仿真软件能同时调用多个二次开发模块，学生在做实验时还可以直接加载m函数，同时支持学生用C语言进行二次开发并加载DLL文件。
⑤仿真软件支持学生在两台PC上远程配合做实验，两个或多个学生可以远程实时配合来完成信号的发送、编辑等处理。
2、仿真模块配置
信号源模块、数字终端与时分多址模块、信源编译码模块、信道编译码模块、时分复用与交换模块、基带传输编译码模块、数字调制与解调模块、同步模块、PCM编译码模块、信号源模块，数字终端模块，信道编码模块，信道译码模块，软件无线电调制模块，软件无线电解调模块，语音压缩模块，CDMA 发送模块，CDMA 接收模块，工业手机模块。
五、实验课程安排
通信原理部分：
第一部分 基础实验
实验1   555自激多谐振荡器实验
实验2   模拟信号源实验
实验3  CPLD可编程逻辑器件实验
实验4  接收滤波放大器实验
实验5  计算机串口实验
实验6  数字光纤通信实验
第二部分 原理实验
实验1  基带信号的常见码型变换实验
实验2  抽样定理及其应用实验
实验3  PCM编译码系统实验
实验4  ADPCM编译码系统实验
实验5  CVSD编译码系统实验
实验6  FSK（ASK）调制解调实验
实验7  相位键控PSK（DPSK）调制解调实验
实验8  数字同步技术实验
实验9  眼图观察测量实验
实验10 线路成形与频分复用
实验11  时分复用与解复用
实验12  码分复用与解复用
实验13 数字频率合成实验
实验14 AMI/HDB3编译码实验
实验15 卷积编译码及纠错能力验证实验
实验16 汉明码编译码及纠错能力验证实验
实验17 汉明、交织码编译码及纠错能力验证实验
实验18 循环码编译码及纠错能力验证实验
第三部分 综合实验
实验1  信源、PCM、HDB3传输系统实验
实验2  信源、PCM、汉明码传输系统实验
实验3  信源、PCM、汉明、交织码传输系统实验
实验4  信源、CVSD、汉明码传输系统实验
实验5  信源、CVSD、汉明、交织码传输系统实验
实验6  信源、时分复接/解复接系统实验
实验7  信源、码分复接/解复接系统实验
第四部分 设计实验
实验1  PCM时序控制实验
实验2  CMI编译码实现实验
实验3  绝对/相对码转换实验PC机数据、PSK传输系统实验
实验4  PC机数据、FSK传输系统实验
实验5  码型变换、基带编码开发实验
移动通信部分：
①现代数字调制技术实验
DBPSK 调制及解调实验
QPSK 调制及解调实验
OQPSK 调制及解调实验
②基带信号预成形技术实验：
MSK 调制及解调实验
GMSK 调制及解调实验
π/4DQPSK 调制及解调实验
16QAM 调制及解调实验
64QAM 调制及解调实验
③扩频技术实验:
m 序列产生及特性分析实验
Gold 序列产生及特性分析实验
Walsh 序列产生及特性分析实验
直接序列扩频实验
直接序列解扩实验
④信源编码技术实验:
AMBE 语音压缩实验
⑤抗衰落技术实验:
线性分组码实验
卷积码实验
交织技术实验
移动信道模拟技术实验
白噪声信道模拟实验
快衰落信道模拟及抗噪实验
慢衰落信道模拟实验
⑥移动通信系统实验:
GSM 通信系统实验
CDMA 扩频通信系统实验
TD/DS（时分加直扩）混合多址移动通信
⑦跳频观测实验:
FH-CDMA 跳频码分多址通信系统实验
TD/FH（时分加跳频）混合多址移动通信
⑧二次开发实验:
BCH 编码程序设计
汉明码编译码程序设计
低通信道模拟程序设计
带通信道模拟程序设计
DBPSK 调制程序设计
QPSK 程序设计实验
MSK 调制程序设计实验
GMSK 调制程序设计实验
MSK/GMSK 解调程序设计实验

HYD-DZ-2 · LED点阵显示屏实训系统

HYD-DZ-2型 LED点阵显示屏实训系统 一、产品概述 LED点阵显示屏已广泛应用于广告、银行、车站、商场等信息显示，具有显示内容丰富、显示状态多样等特点。本企业推出的这款“LED点阵显示屏实训系统（落地型）”是基于单片机控制的多功能LED点阵显示屏，适合单片机实训中的项目教学。 二、产品性能特点 1.落地型设计，不锈钢外壳，外形美观大方 2.由64片8×8Φ3mm点阵LED模块组成，可同时显示16个16×16点阵的汉字 3.采用M…

一、产品概述
LED点阵显示屏已广泛应用于广告、银行、车站、商场等信息显示，具有显示内容丰富、显示状态多样等特点。本企业推出的这款“LED点阵显示屏实训系统（落地型）”是基于单片机控制的多功能LED点阵显示屏，适合单片机实训中的项目教学。

二、产品性能特点
1.落地型设计，不锈钢外壳，外形美观大方
2.由64片8×8Φ3mm点阵LED模块组成，可同时显示16个16×16点阵的汉字
3.采用MCS-51兼容单片机控制，提供调试软件和下载程序工具
4.提供多种显示内容、显示方式的示例程序，如：字符、汉字、图片的显示，静止、左移、右移、滚动方式等功能
三、产品组成
产品由如下部分组成：
1.一个完整的落地型LED点阵显示屏（包含显示板、控制板、一套机械零部件）
2.单片机下载器
3.电源等配件
4.一份产品说明书
四、实训项目
1.字符显示
2.汉字显示
3.图片显示
4.定时换屏显示
5.左移显示
6.右移显示
7.滚动显示
8.电子时钟显示

订购指南
“LED点阵显示屏实训系统”能为用户展示美观大方的外形，实用的结构和工艺，产品质量稳定可靠。此外，还可为用户提供培训、维修等服务。
本装置实验功能完备，通用性强，能完成、基于单片机控制的多功能LED点阵显示屏，适合单片机实训中的项目教学多门课程的实验，具体学校可根据自己的需要进行配置。用户如有特殊要求，本企业可另行提供特殊要求的部件。
由于本装置的用途广泛，实验功能完备，投资效益明显，因而是全日制高等院校、电大、职大、中专、职业技术学校等电力、电气类专业理想的实验设备。
本产品在供货时附有使用说明、实验指导书等技术资料，并配有实验连接线导线和备件。欢迎与本企业洽谈业务！

HYD-163B · 单片机技术实验装置

HYD-163B单片机技术实验装置 一、产品概述 本实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的《单片机原理与应用》，《单片机应用与实训》等课程的教学实训。通过本装置可完成单片机的定时器、I/O输入输出、接口扩展、键盘控制、数据显示、数据采集、数据通信等实训，配备有仿真器、下载器。实训内容包括单片机基础应用能力训练、综合应用能力训练。 二、装置特…

HYD-163B单片机技术实验装置

一、产品概述

本实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的《单片机原理与应用》，《单片机应用与实训》等课程的教学实训。通过本装置可完成单片机的定时器、I/O输入输出、接口扩展、键盘控制、数据显示、数据采集、数据通信等实训，配备有仿真器、下载器。实训内容包括单片机基础应用能力训练、综合应用能力训练。

二、装置特点
1）设备采用符合人体工学的平斜面设计，所有模块平斜放于桌面固定槽内，实验视线同读书一样，自然往下，利于思考。同时解决传统立式结构的视线遮挡，无法看见教师教学的问题。工艺上采用优质铝材，16mm以上黑色木板，家具级封边工艺，优质铰链，铝合金把手，带4个可锁式脚轮便于移动。
2）自带电脑推车采用铝合金结构，16mm以上黑色木板，家具级封边工艺，带4个脚轮，带电脑位，伸缩键盘托板。
三、基本参数：
1.输入电源：单相 AC 220V±10%（50Hz）；
2.输出电源：DC±12V±5％/1A ;DC±5V±5％/1A;DC24V±5％/1.5A；
3.温度：-10～40℃；环境湿度：≤90%（25℃）；
4.整机功耗：≤0.5kW；
5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。市电采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线；
6.单片机控制技术实训仿真软件
实现对单片机的硬件模拟、指令模拟、运行状态模拟,从而完成应用软件开发软件仿真器可充分利用计算机的软硬件资源,降低软件开发难度,提高开发效率；
四、实训平台具体模块配置如下表；

五、实验内容：
1.跑马灯实验
2.独立按键输入实验
3.矩阵键盘接口实训
4.光电耦隔离输入输出实验
5.金属检测实训
6.继电器隔离控制实验
7.静态数码管显示实验
8.动态数码管显示实验
9.蜂鸣器演奏实验
10.8255芯片扩展IO口实验
11.液晶显示模块控制实训
12.点阵LED屏汉字显示实验
13.AD转换实验
14.DA转换实验
15.LM35温度传感器采集实验
16.IIC总线IC卡存储实验
17.EEPROM芯片24系列存储实验
18.外部中断光电计数控制电机实训
19.定时器中断控制电机实训
20.开环步进电机控制实训
21.闭环交直流电机系统实验
22.闭环步进电机系统实验
23.恒温室控制系统实验
24.PS键盘通信实验
25.RS232通信实验
六、设备功能：
1、总体结构
本设备采用实训桌加实训模块的结构设计、模块采用标准结构，互换性强；按输入，输出，数据转换等功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。
本设备的每个模块都具有两种接线方式，一种为电子连线接法，8位数据总线时还可以用杜邦线排线连接。整个连接过程方便快捷。对于具有干扰性质的元件，全部采用光电隔离装置隔离，确保系统的安全稳定。
2、各个功能模块功能特点
（1）主机模块
单片机采用AT89S52。该单片机内部设有256Byte的RAM和8KByte的FLASH、三个16位定时器，两个数据指针，片内集成了一个看门狗电路。64KRAM扩展空间、64KROM扩展空间；32个IO口，6个向量中断源；0~33MHz的工作频率，三级程序加密功能；工作电压4.0V~5.5V。使用DIP40封装便于更换芯片及仿真。并设计有在系统下载设计接口，通过USB下载器可以方便地进行编程，无需把单片机从电路上取下。
该模块上还放有串行通信接口，该接口已经加入升压电路，可以直接与计算机通信，单片机和单片机也可以通过此口进行程序下载。复位电路上加有手动复位按扭，可以直接复位操作。模块上还设有有源蜂鸣器驱动电路，直接给固定电平就可以发出声响。
（2）电源模块
电源模块采用线性电源和开关电源两种电源。单片机等芯片采用线性电源供电，可以有效减少因电源干扰引的程序跑飞。电机等大功率器件采用开关电源供电，确保提供足够的功率。电源采用漏电保护开关作为总控制，安全可靠。用船形开关单独控制低压电，市电与低压电分开控制。该模块共有三组相互独立的低压电源，其中有两组是正负双电源输出。面板上放置了一个AC220输出插板，可以同时挂接三个仪器仪表。其中每组电源都有保险丝作过载保护。
（3）仿真器模块
配备有高性能单片机仿真器，可以全功能仿真MCS51系列单片机，也可以软件仿真；软件为中国自主研发，可以很好的支持中文，支持关键字提示，自动完成符号配对等功能。支持64K程序地址断点、64K源程序有效行断点和64K临时断点，单片机内部寄存器状态一目了然。主机与计算机采用流行的USB接口。
（4）显示模块
该模块无论从最基本的显示元件LED发光二极管，还是到最高级的LCD显示屏都包含在内。具体配置为8位跑马灯（逻辑电平指示）、8位数码管动态显示、16×32点阵LED屏、1602字符型液晶显示屏、128×64绘图液晶显示屏。单片机常用的显示器件全部包含在内，使学习者可以接触所有的显示方案，设计人机界面时可以得心应手。
（5）继电器模块
继电器是常用的执行元件，也是常用的隔离元件，它能用低压控制高压电路，远程切换强电电路状态优点，同时它的执行元件又是一个线圈，在通电及断电时会产生电磁干扰。为此继电器模块在集成了驱动电路的基础上增加了光电隔离措施。该模块共有6路继电器，每个继电器的开关触点全部引出，并明确标示；每个继电器还设有工作指示灯，那一路继电器在通电工作使人一目了然。六组继电器中有两组为AC220控制的继电器，可以控制交流电机的正反转及停止，通过转换头可以连接电子连线。另外四组为电子连线座输出。继电器触点容量250V/6A、DC28V/12A
（6）指令模块
指令模块上放置了单片机常用的输入元件，其中有8个独立键盘接口，8路8位开关量输入，4*4矩形键盘接口，可以满足学生从基础到高级，从简单到复杂的实训要求。如果用户需要更多的按键或需要更为复杂的设计，则可以采用该模块的PS2键盘鼠标接口进行扩展。
（7）ADC/DAC模块
ADC/DAC模块上设计了两种转换芯片ADC0809和DAC0832。为了便于调试程序和硬件，板载了三个功能子模块：0-5V模拟电压输出、8等级LED电平指示器和有源时钟发生器。ADC0809实验时可以用有源时钟发生器作为芯片的时钟，可以用0-5V模拟电压输出作为模拟量，用8等级LED电平指示用作模拟量大小的指示；DAC0832实验时，可以将芯片的输出接在8等级LED电平指示器上，转换结果是否正常一目了然。
（8）交直流电机控制模块
该模块可以完成两种电机的控制实验，分别是24V直流减速电机和220V交流减速电机。每种电机的转盘下面放有光电开关计数器，可以用单片机感知其位置和转动了多少圈。每个电机控制线路中设有超程保护输入端口，在与水平移动装置组合实验时可以有效保护电机和机构的安全。
（9）步进电机控制模块
该模块设有一只24V两相步进电机和大功率步进电机驱动器。模块改变了电机的轴转式运行方式，采用了一个水平移动机构，该机构可以把电机的轴转改为水平直线运动，并用铝直尺的刻度指示。该模块还可以做闭环控制的实验项目，因为在运动机构上装有感知距离的闭环元件。同时设计了一个超程保护电路，当机构走到一个程序不可知状态时，可自动关闭电机电源，避免机构超程损坏。直线运动机构上带了左右限位输出端子，供单片机查询状态。
（10）传感器配接模块(4路传感器接口)
传感器配接模块是专为传感器的配接和电气隔离而设计的一块电路单元，该单元共有两组16路光电隔离IO口，每个光电隔离IO口均可仿PLC与24V电源供电的传感器连接。并配有四路传感器转换接口用于工业传感器的连接。
（11）扩展模块
因为82C55的控制方式仍有学习价值，目前在许多教材中仍有它的身影，扩展模块能满足实验的需求；82C55的三个端口全部引出，可以用电子连线连接，也可以用排线连接。控制端与数据通信口安排在一起，整体布局美观大方。另设有一片74LS245芯片，可以用来与82C55组合起来完成不同的实验功能。
（12）温度传感器模块
该模块配备有两种芯片型温度传感器：数字量温度传感器18B20和模拟量温度传感器LM35。LM35器件还加有运算放大器，放大的模拟量可以提高测量精度。每种传感器都有透明外壳加固保护，内有大功率加热电阻，加热指示器等。工作状态一清二楚。可以用来做恒温控制，温控器等实验。



订购指南
“单片机技术实验装置”能为用户展示美观大方的外形，实用的结构和工艺，产品质量稳定可靠。此外，还可为用户提供培训、维修等服务。
本装置实验功能完备，通用性强，能完成、单片机的定时器、I/O输入输出、接口扩展、键盘控制、数据显示、数据采集、数据通信等实训多门课程的实验，具体学校可根据自己的需要进行配置。用户如有特殊要求，本企业可另行提供特殊要求的部件。
由于本装置的用途广泛，实验功能完备，投资效益明显，因而是全日制高等院校、电大、职大、中专、职业技术学校等电力、电气类专业理想的实验设备。
本产品在供货时附有使用说明、实验指导书等技术资料，并配有实验连接线导线和备件。欢迎与本企业洽谈业务！

HYD-136 · 单片机控制功能实训考核装置

HYD-136型单片机控制功能实训考核装置 一、产品特点： 1.入门容易，简洁而不简单：为了使入门容易，我们采用简单易懂的版面设计，从基本的一个跑马灯开始就让您无缝地切入教学。大部分的模块在保证安全的前提下反面是镂空的。这使得您可以让学生一目了然看到，并可以触摸到，这点很重要。因为我们深知，感性认识的重要性。 2、人体工学，美观而舒适：采用模块平放结构，使得视线趋于自然向下，如同平时读书写字。靠近用户侧又略带倾斜，使得操作时更加方便。同…

HYD-136型单片机控制功能实训考核装置
