本页按“物联网•家居实训设备”整理弘毅道硬件实训设备，包含 9 款设备型号。各型号的设备图片、产品介绍与现有配置可展开查阅；具体选型与交付配置按实际教学场景确认。
产品型号与设备介绍

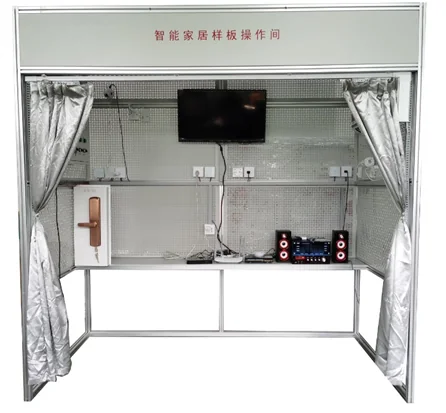

HYD-987A · 智能家居样板操作实训装置
HYD-987A智能家居样板操作实训装置 一、系统功能说明： 1用于ZigBee基本的传感数据采集与输出控制实验 2、 智能家居 电器安防管理系统 模拟智能家居应用，通过软件对产品模块进行管理 3、智能庭音乐系统，可通过管理平台进行远程遥控，开启与关闭音乐设备，播放想听的音乐和音量的大小调节等。 4、系统分区管理，模拟三室一厅包函厨卫等智能照明，安防，空调，电视，音乐，等家电的控制与监控。 5、智能照明系统 智能照明系统，对灯光进行智能控…
HYD-987A智能家居样板操作实训装置一、系统功能说明：
1用于ZigBee基本的传感数据采集与输出控制实验
2、智能家居电器安防管理系统 模拟智能家居应用，通过软件对产品模块进行管理
3、智能庭音乐系统，可通过管理平台进行远程遥控，开启与关闭音乐设备，播放想听的音乐和音量的大小调节等。
4、系统分区管理，模拟三室一厅包函厨卫等智能照明，安防，空调，电视，音乐，等家电的控制与监控。
5、智能照明系统
智能照明系统，对灯光进行智能控制与管理的系统，跟传统照明相比，实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理，并可以用多种控制方式实现以上功能，最主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等，从而达到智能照明的节能、环保、舒适、方便的功能。
6、智能电器控制系统
智能电器控制系统，是对电器进行智能控制与管理的系统，智能电器控制系统，把所有能控制的电器以一定的结构有机的组合起来，形成了一个整体，通过这个管理系统，实现对家电的集中无线遥控、定时开关控制及远程控制，实现电器的场景控制与管理，从而达到智能电器系统的节能、环保、舒适、方便的功能。
二、技术参数：
1、电源：AC220V；5%
2、外型尺寸：（2500*1280*2300）MM
三、系统组成及参数
1、 整套设备采用工业铝合金型材承重支架，组成半封闭实训环境；模拟真实家居环境。
2、钣金采用1.5加厚型钢板，数控冲铣网孔、便于学生组装设备及布线实习；
3、实训工位整体色调一致、整个系统采用烤漆工艺，确保产品不易生锈、易维护和保养；
4、模块化设计，标准连接件，组合式架构，组装成各种开方式房间结构，便于维护、拆卸和运输。
5、样板间顶部钢板采用滑块式前置型固定法。侧板采用挡片式后置式固定法；侧面靠下装有活动桌面，必须采用前置式固定法，牢固可靠，保证安全；
6、样板间上固定线槽，线槽内布置实训专用的电源线；支持每一个实训所用部件的供电；
7、温湿度传感器：采用 CMOS 过程微加工技术，确保产品具有极高的可靠性和出色的长期稳定性。该传感器由电容式聚合体测湿组件和 能隙式测温组件组成，并与 A/D 转换器以及数字接口在单晶片中无缝结合，使得该产品具有功耗低、反应快、抗干扰能力强等优点。
8、电子门禁：安装在每个工位的侧面，学生通过指纹、刷卡和集中控制方式可控制门禁通行； 指纹，手机机APP等开门能行，强制门状态为常开或者常闭功能；射频频率：13.56MHZ。
9、烟雾探测器：一种半导体气体感测器，它用来侦测生物性的挥发性气体，它的电阻值随着大气所含的气体的增加而减少，这种电阻的减少现象，便是用来侦测气体的电气输出信号。
10、安装配套实训部件：换气扇 1个、旋转式警示灯（不带蜂鸣器）1个、节能灯 2个、梯子 1个、万用表测量表 1只、32英寸LED液晶电视 1台、挂壁式空调 1台、电动窗帘 1套、平板电脑 1个、DVD、无线摄像机、挂式音响
四、主要设备技术参数
| 智能网关 | 无线控制协议：2262、1527编码，PT2262编码的震荡电阻、地址码、数据码可任意配置。 ◎无线控制距离：配备了大功率315MHz无线射频发射装置，发射距离理论值空旷地约4000米，实测可以穿透4-5层楼 ◎Zigbee 2.4G 双向通信模块：可以连接各类兼容Zigbee协议的相关产品，支持双向通信。 ◎无线输入通道：40路无线输入。 ◎无线红外控制：标准38KHz红外线编码发射，使用时结合红外线转发器可以进行360度全方位控制。 ◎8组定时控制：可定时驱动所有输出和更换工作场景，掉电时钟保持。可自由配置星期规律，实现不同的定时方案。 ◎16组来电控制(短信控制)：来电进行(接收短信内容)电话号码识别后，控制输出和更换工作场景，可设置16个电话号码(短信内容)作为情景模式触发源，电话号码(短信内容）可任意编辑。 ◎40组无线传感器控制：40路无线传感器触发信号，控制输出和更换工作场景，可设置16个电话号码作为情景模式触发源。 ◎50组情景控制：每种场景支持30路输出组合操作。用户可根据自己的需求配置触发命令： 触发命令来源：1、定时 2、电话 3、短信 4、无线输入 情景模式控制输出对象：1、无线 2、红外 3、电话 4、短信 5、设防 6、解防 ◎带加密功能的网络控制功能，支持局域网、宽带网、GPRS、WiFi等网络系统。 ◎支持移动手机平台客户端软件、支持安卓Android、iPhone4以上系列等手机或PAD平板。 ◎支持远程动态域名地址DDNS功能，可以固定域名访问。 ◎支持P2P穿透方式访问主机，杜绝了动态域名的不稳定性。 ◎支持远程网络固件升级， |
| 智能门锁 | 智能密码开锁、指纹开锁，手机APP远程开锁，遥控开锁，远程报警等，电池供电，具用应接电源功能 |
| 86遥控插座（2200W） | 控制手动控制家电的开关，比如电风扇，热水器等电源的开关、控制厨房的电饭煲，电冰箱，消毒柜，排气扇等手动控制家电的开关 |
| 86型1路触摸屏无线遥控开关 零火线 | 控制客厅顶灯和壁灯及吊灯的开关 |
| 86型1路触摸屏无线遥控调光开关 零火线 | 控制活动室的壁灯和顶灯的开关 |
| 130万高清摄像头 | 具有自动巡逻功能、防止盗贼入侵，比如当主人不在家的时候窗户被打开或有人进入卧室时主机会自动发短信或打电话给主人，主人可以远程监控家里的情况 |
| 电动窗帘轨道 | 安装于模拟实训间 |
| 电动窗帘电机 | 具有无线手机APP控制功能， |
| 挂壁式空调 | 最大采暖面积(平方米): 20m^2以下 电暖器最大功率: 1200W(含)-2000W(含) 采购地: 中国大陆 颜色分类: 智能新款【方形显示屏】液晶显示 智能新款【圆形显示屏】液晶显示 适用面积: 11m^2 (含)-20m^2 (含) 档位: 3档 |
| 32寸电视机 | 产品名称：LED背光源智能电视 产品名称：Philips/飞利浦 分辨率: 1366x768 3D类型: 无 能效等级: 二级 网络连接方式: 全部支持 操作系统: 安卓 品牌: Philips/飞利浦 飞利浦LED型号: 32PHF5081 |
1.APP远程控制操作实训
2.实时控制监控实训
3.智能照明操作实训
4.无线遥控操作实训
5.场景控制操作实训
6.集中控制操作实训
7.家电控制操作实训
8.电动窗帘操作%E
HYD-ZN-178 · 智能家居系统应用考核实训平台
HYD-ZN-178 智能家居系统应用考核实训平台 一、系统概述： 本系统平台采用铝型材支架组合式，开放式亚光喷塑网孔板为实训平台，系统采用zigbee无线通讯技术来实现家居智能化控制，主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域，可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。主要用于消费电子、能源管理、卫生保健、家庭…
HYD-ZN-178智能家居系统应用考核实训平台
一、系统概述：
本系统平台采用铝型材支架组合式，开放式亚光喷塑网孔板为实训平台，系统采用zigbee无线通讯技术来实现家居智能化控制，主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域，可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。主要用于消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化等专业。随着物联网的兴起，此设备是现代物联网智能居家系统最具代表之一，提供良好的 教学设备实训平台。
二、技术参数
1.电源输入：单相三线，AC220V±10%，50/60Hz；
2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；
3.整机功耗：≤300W；
4.整机重量：≤200KG；
5.外形尺寸≧（宽×深×高）：1200mm×700mm×1900mm。
三、操作实训
1、APP远程控制操作实训
2、实时控制监控实训
3、智能照明操作实训
4、无线遥控操作实训
5、场景控制操作实训
6、集中控制操作实训
７、家电控制操作实训
８、电动窗帘操作实训
９、家居安防模块的连接实训
１０、手机控制等实训
HYD-LY-09A · 物联网城市智能综合实训系统
HYD-LY-09A型 物联网城市智能综合实训系统 一、系统概述： 1、城市智能综合实训系统作为物联网典型应用的演示实训平台，以智能交通，智能停车场、智能安防、智能安保巡更、智能监控。楼宇照明等、为控制对象，集合了无线通讯技术、物联网射频识别（RFID）技术、传感器技术、嵌入式系统技术、分布式信息处理技术、网络安全技术以及图像处理等先进技术。具有车辆道闸、大楼照明、安保巡逻点，周界安防、视频监控、视频抓拍、城市交通管理等功能。通过控制监…
HYD-LY-09A型物联网城市智能综合实训系统
一、系统概述：
HYD-986 · 物联网应用开发实训台
HYD-986 型物联网应用开发实训台 一、概述 平台采用全喷塑钢制作，表面光滑平整，不易积尘，平台前端设立有供来电指示及漏电保护。具有多组多种电源供给，每组电源分别具有独立开关控制，设立一组可调电压电流电源，模块采用组合式模块。 二、智能传感套件 智能家居应用套件是基于ZigBee无线传输技术、传感器网络节点技术等多学科高新技术而设计的创新综合开发教学实用套件。可支持SDK二次开发，便于开展教学与创新性研究 1、汇聚网关（1个） 1…
HYD-986型物联网应用开发实训台一、概述
平台采用全喷塑钢制作，表面光滑平整，不易积尘，平台前端设立有供来电指示及漏电保护。具有多组多种电源供给，每组电源分别具有独立开关控制，设立一组可调电压电流电源，模块采用组合式模块。
二、智能传感套件
智能家居应用套件是基于ZigBee无线传输技术、传感器网络节点技术等多学科高新技术而设计的创新综合开发教学实用套件。可支持SDK二次开发，便于开展教学与创新性研究
1、汇聚网关（1个）
1）硬件指标
微处理器：C8501F320（全速USB2.0接口；16Kbyte Flash）
节点插座：支持节点模块热插拔，通过标准接口与节点连接
调试接口：网关调试接口，可在线调试节点程序
LED调试：3个LED调试信号灯
电源：USB口5V供电/外接5V电源/2.7-3.3V电池供电
大规模路由：一个网关可以带至少300个节点，且所有节点的有效数据能够在规定时间全部上传至网关。
2）软件说明
工具：ISP在线下载工具、IAR在线调试工具、KEIL在线调试工具
3、嵌入式网关（1个）
1）硬件指标
（1）核心CPU采用CortexTM-A8内核的S5PV210 内存：512MB DDR2; 1GB NandFlash
（2）嵌入式网关可以与母板分离，直接插拔，并可以独立工作。
（3）板载资源
1）集成USB 2.0 Hub:扩展出4个USB Host口，其中3个为标准方口，另1个通过SCON接口引出
2）集成TVP5150视频芯片: 2路AV输入端口(RCA座),可直接连接使用CCD监控摄像头(注意:2路不可同时使用)RS485: 1路
3）串口: 4路，其中2路已经转换为RS232，并通过DB9座引出(COM0, COM1)，同时通过CON1,2,3,4座引出TTL电平
4）中断式按键: 8个，同时通过CON7座引出，方便用户扩展使用
5）RJ45网口:网卡采用DM9000AEP，10/100M自适应
6）音频输入与输出:采用WM8960专业音频芯片，在板麦克风，内含Class D功放，并支持HDMI音频和视频同步输出
7）USB Slave: 1路，符合USB 2.0规范
8）红外接收头：1个
9）ADC输入：6路，其中AIN0连接了在板可掉电阻，用于测试
10）蜂鸣器：1路，由PWM0控制
11）EEPROM: AT24C08(256 Byte)，用于I2C测试
12）LCD接口：2个LCD接口，均为40 Pin 0.5mm间距贴片座，支持一线精准触摸，支持3.5"-19"全彩TFT显示屏，标配7"电容屏或电阻屏。
13）SDIO接口：用于连接SD WiFi模块等
14）CMOS Camera:用于连接CMOS摄像头
4、标配传感器模块
传感器模块标准配置,采用统一电源接口设计。节点母板采用插拔式结构，可以独立更换上层节点模块
1、温湿度传感器
采用SHT11芯片；数字式输出、免调试、免外围电路、功耗低、高可靠性；14位精度；I2C接口
（1）温度：(-40°C)~ (+123.8°C)；±0.5°C@25°C
（2）湿度：0 to 100% RH；±3.5%RH;
（3）功耗：30uW
可广泛得应用于暖通空调HVAC、汽车、消费电子、家用气象站、湿度调节器、测试及检测设备、数据纪录仪、自动控制、家电产品、医疗仪器等领域。
2、光照传感器
采用FLA613
（1）参数测量范围：0~1400w/m2
（2）测量波长：全光谱
（3）输出：线性电压信号
（4）防护等级：IP65
3、气压监测传感器
可实时监测显示大气压、气象预报数据并上传至网关
设备自带液晶显示，能实时显示气压与环境温度数据，准确直观
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
4、烟雾探测器：
可实时监测显示环境烟雾数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
5、燃气探测器：
可实时监测显示环境燃气数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
6、二氧化碳监测器
可实时监测CO2数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
7、PM2.5监测器：
可实时监测PM2.5数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
8、人体红外探测器：
可实时监测人体活动状态并上传至网关
具备指示灯显示监测状态
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
9、气压传感器
可实时监测显示大气压、气象预报数据并上传至网关
可同时显示环境温度数据并上传至网关，具备双探测功能
设备自带液晶显示，能实时显示气压与环境温度数据，准确直观
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
10、RFID 门禁:
可进行高频RFID标签的读写实验,门禁指纹开锁.刷卡开锁、ＡＰＰ开锁等。
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
11、ZigBee协调器：
支持通过JTAG接口进行嵌入式程序的写入、调试；
通讯接口：ZigBee协调器支持USB串口通讯，可选网络接口；
射频芯片：TI CC2530；
输入电压 外部电源适配器DC5V
12、摄像头
二微码添加、配置系统ＷＩＦＩ,等功能,具有唯一机身ＩＤ\提供二次开发包，
13、节点型继电器
支持双控模式，即可手动控制也可以通过ZigBee无线控制
支持电压范围0V-250V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
三、智能家居应用配置软件
1．软件说明
A：智能家居应用配置软件
1）开发平台：windows操作系统，Framework 4.0框架环境
2）开发工具：C#
3）协议：Zigbee 2530通讯协议
4）利用ZigBee2530协调器或ZigeBee2530设备配置顶板网络和功能参数。
四、智能家居网关应用控制平台软件
1）开发平台：嵌入式Linux操作系统
2）开发工具：Qt Creator
3）协议：Zigbee 2530通讯协议、Scoket网络通讯Json协议
4）协议接口：标准动态链接库
5）提供SDK，方便用户二次开发
6）将cpu（ARM）通过RS-485与协调器连接，采用25协议进行通讯，用于接收采集数据和发送控制命令。
7）通过网络用socket与服务器连接，与服务进行通讯。
8）功能列表：
①采集节点数据
②发送控制命令
③配置网关信息
④将环境数据上传给服务器
⑤接收服务发来的控制命令
C：云端服务器软件
1）开发平台：windows
2）开发工具：Eclipse
3）开发语言：java
4）运行平台：Linux、Mac OS X、Solaris、windows
5）采用Socket标准协议
6）MySql数据库
7）SHA+DES+AES多重加密
8）智能网关与手持移动端的数据交互
9）智能网关与Web端的数据交互
10）手持移动端的界面数据获取
11）传感器数据的记录
五、智能家居移动端软件
1）开发平台：安卓系统移动端
2）开发工具:Eclipse
3）协议：Socket标准协议
4）数据格式：Json
5）通过Socket与服务器通信，获取环境信息，发送控制命令。
6）功能列表:
①显示房间环境状态，包括温湿度、光照度、烟雾、燃气、PM2.5、Co2等
②可以对房间的家电包括灯、窗帘、空调、电视等进行控制
③情景模式可以实现安防报警等
HYD-988A · 物联网综合实训平台
HYD-988A型物联网综合实训平台 一、设备简介： 物联网综合实训平台 定位于高校物联网应用专业和物联网实训室建设，采用模块化的设计模式，可以根据实际需求选配各种模块组建具有行业特色的物联网工程实训室，与实际应用紧密结合，覆盖物联网三个层面的主要技术，包括传感器技术，RFID技术，无线传感网、WiFi、RJ45网络等各种通信组网技术，具有智能家居、智能货架、温室大棚等物联网应用系统。 二、 物联网综合实训平台 系统特点： 1、装置由嵌入…
HYD-988A型物联网综合实训平台一、设备简介：物联网综合实训平台定位于高校物联网应用专业和物联网实训室建设，采用模块化的设计模式，可以根据实际需求选配各种模块组建具有行业特色的物联网工程实训室，与实际应用紧密结合，覆盖物联网三个层面的主要技术，包括传感器技术，RFID技术，无线传感网、WiFi、RJ45网络等各种通信组网技术，具有智能家居、智能货架、温室大棚等物联网应用系统。二、物联网综合实训平台系统特点：1、装置由嵌入式系统、无线传感网系统、感知系统、被控系统和能用于布线的网架等组成。
2、具有多种有线、无线通信方式。
3、能利用系统实现网络布线、强弱电设备安装、有线和无线通信、嵌入式操作系统安装、应用程序开发与安装等实训项目。
4、多个物理量、化学量的感知系统。
5、多个开关量、其他控制方式的被控对象。
6、具有多种有线、无线通信方式。
7．系统具有漏电保护和过载保护。
三、物联网综合实训平台系统功能：1、操作台采用侧板与底板设计，为学生提供方便操作环境。对于操作台上的所有元器件，均提供便利的接插口，便于操作。
2、模块化的产品：ZigBee、RJ45网络、WiFi、RFID等系列产品
3、基础控制区：结合多种模块，实现温度、湿度、光照度、气体等多种传感数据采集与控制实验
4、提供智能家居模拟应用物联网实验室物联网实训室
5、提供温室大棚模拟应用
6、提供智能货架（图书馆）管理，对模块产品进行管理
7、提供源代码程序，和开发案例
四、硬件资源:
1、规格尺寸：1600mm×800mm×1800mm
2、产品模块
2.1、igBee套件：包含协调器、路由器、参考
节点、定位节点、传感控制节点
2.2、WiFi套件
2.3、RFID读写器与标签：低频、高频、超高频
3、基础控制区：
3.1提供多种传感器输入模块：温湿度传感器、光敏传感器、干簧管/紧急按键、烟雾探测传感器、人体感应传感器等；
2.2、提供多种输出控制设备：直流电机、步进电机、LED灯模块、数码管模块、继电器输出等；3.3、提供多种接插座与接插线缆
4、智能家居模拟应用区：提供ZigBee套件和GPRSModem，结合多种传感器和输出控制设备，实现对家居环境监测、家电控制、安防监测，以及远程监控等。
5、温室大棚模拟应用区：通过ZigBee套件，监测土壤温度和水分，空气温度、湿度、光照强度、CO2浓度等来获得作物生长的最佳条件，通过自动调节温室环境、土壤环境，实现温室集约化、网络化远程管理。
6、智能货架区：利用RFID技术，通过软件对产品模块进行管理
7、PC机套件：19寸LCD显示器、主机、键盘、鼠标，PCI转多串口卡
8、电源及配件：提供5V、9V、12V等电源接口，以及电源适配线缆。
9、串口及配件：通用串行接口扩展到桌面，以方便模块与PC通信，提供串口线缆
五、基础控制区：
1、功能描述：物联网实训操作台基础控制区，集成了多种传感器和输出控制设备，主要包含空气温湿度采集、光照度采集、入侵探测、烟雾探测、干簧门磁等传感器、求助按键，以及直流电机、步进电机、数码管显示、LED灯、继电器输出控制设备等，学生利用ZigBee协调器、路由器、传感控制节点板，WiFi和蓝牙传感控制节点板，采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。
2、实训内容：
2.1传感控制应用实训：
⑴读取温度传感器采集数据实验：控制蜂鸣器实验。
⑵读取湿度传感器采集数据实验：控制LED实验。
⑶读取光照度传感器采集数据实验：控制直流电机和步进电机实验。
2.2、智能家居模拟应用区，提供ZigBee套件、结合多种传感器和输出控制设备，实现对家居环境监测、家电控制、安防监测，以及远程监控等。
⑴读取加速度传感器数据实验：控制干簧管，与蜂鸣器报警结合实验。
⑵读取烟雾探测传感器采集数据实验：实现紧急求助报警功能，按钮与蜂鸣器结合。
⑶控制数码管实验
2.3、RFID高频读写实验：RFID高频读写实验。
2.4无线综合应用实训：
⑴ZigBee多种组网实训：ZigBee传感采集控制综合实训。
⑵WiFi综合实训：RFID综合实训。
六、智能家居模拟应用：
1、功能描述：
物联网智能家居模拟应用系统，实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能。通过ZigBee协调器和传感控制节点组成无线网络，采集室内温度、湿度和光照度，实现燃气与烟雾探测、入侵探测、门窗防撬，紧急求助报警等功能，并将采集的数据传输到服务器，对模拟的家电设备进行控制功能。同时，也可以利用GPRS进行短信控制与报警等.
2、实训内容：
2.1监测家居环境温度和湿度，并自动打开空调风扇等设备。
2.2监测家居环境光照度，并自动实现灯光照明设备的开启与关闭。
2.3进行烟雾和燃气探测，当发生异常情况时，可通过声音或手机短信等多种方式报警。
2.4当按下紧急求助按钮时，启动报警。
2.5当检测有人入侵时，或门窗被撬时，启动报警，同时开启网络摄像头捕捉视频图像，可在远和通过手机和电脑进行查看。
2.6通过智能家居演示系统软件实现数据采集和控制。
2.7通过无线网络，实现家居环境的远程监测与控制。
七、温室大棚模拟应用：
1、功能描述：
采用无线传感网络技术，可定时采集空气温度、空气湿度、CO2浓度、光照强度，土壤温度和水分等，来获得作物生长的最佳条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。
利用ZigBee协调器，通过传感控制节点将环境监测数据传输到服务器，并以图表方式显示给用户，当监测数据出现异常时，可利用软件网络实现对温室设备（温、光、气、水等）的自动控制。
也可以通过Internet网络、手机短信远程监测环境信息和设备运行状态等。
2、实训内容：
2.1监测温室空气的温度和湿度，并自动开启加温或风机/换气设备
2.2监测温室光照度，当光照度不够时，自动开启补光设备
2.3监测土壤温度和水分，当土壤缺少水分时，自动开闸放水
2.4网络化的视频监控，实现对生产环境的图像监控以及生长图像的实时采集，便于远程诊指导。
2.5当温室环境发生异常情况时，可通过声音或手机短信等多种方式报警
2.6通过温室大棚演示系统软件实现数据采集和控制
2.7通过无线网络，实现温室环境的远程监测与控制。
八、智能货架：
1、功能描述：
物联网实训操作台包含了一个RFID智能货架，它由RFID高频读写器、天线多路器和若干平板天线构成，货架内嵌的平板天线采用水平方式放置，平放于每层货架的底部，每层货架放置一组数码管输出，用于显示当前该层货架商品的数量。
将基础实验中使用的每个设备当作货品，在其底部贴上电子标签（写入货品信息），平放于货架的天线上，保证能够读取到货品信息。使用时要领用和归还。
2、硬件设备：
物联网实验室物联网实训室每层货架并列摆放四个平板天线，每个货架有四层，共需要内嵌8个平板天线。每个货架配置一个高频读写器以及一台多路器，读写器信号分配到多路器上，再连接到8个平板天线上。智能货架主要设备具体如下：
1个RFID高频读写器（货架专用）、1个天线多路器、8个平板天线（货架专用）、4组2位数码管输出显示
3、货架货品
3.1、ZigBee设备：协调器、路由器、传感控制节点、定位节点。
3.2、无线设备：GPRS传感控制节点、WiFi传感控制节点、蓝牙传感控制节点。
3.3、RFID设备：RFID低频读写器、RFID高频读写器、RFID超高频读写器。
4、软件功能：
4.1、货品RFID标签：为每个货品写入RFID标签信息：货品编号、名称、位置等
4.2、货品上架管理：当货品上架时，将自动更新该层货架数码管数量显示
4.3、货品领用管理：实验前必须要求学生领用设备，否则将会报警，货品数量也会自动更新
4.4、货品归还管理：当完成实验后，学生要归还设备。
*九、自动化创新物联网应用云平台模块：（投标现场提供视频演示）
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1、数据云系统上传2、手机app数据查询3、历史数据查询4、数据分析统计5、短信报警6、微信报警7、微信反向控制8、二次开发。
*十、物联网自动化应用软件：（投标现场提供视频演示）
1、数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2、控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3、历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4、设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
4.1终端包含：（1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码；（2）联网设置界面：设置现场数据连接云平台后台数据库管理
HYD-ZNJJ-01A · 智能家居系统应用实训平台
HYD-ZNJJ-01A智能家居系统应用实训平台 一、概述： “HYD-ZNJJ-01A智能家居系统应用实训平台”主要采用zigbee无线通讯技术来实现家居智能化控制，Zigbee是一种、低速率、低功耗的无线网络技术，主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域，可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。主要用于消…
HYD-ZNJJ-01A智能家居系统应用实训平台
一、概述：
“HYD-ZNJJ-01A智能家居系统应用实训平台”主要采用zigbee无线通讯技术来实现家居智能化控制，Zigbee是一种、低速率、低功耗的无线网络技术，主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域，可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。主要用于消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化等专业。随着物联网的兴起，提供良好的 教学实训平台。
主控画面
二、智能家居系统平台实训功能
规格尺寸 1500 mm×700mm×1800mm、
1、用于ZigBee基本的传感数据采集与输出控制实验APP客户端互联网控制。
2、智能家居电器安防管理系统 模拟智能家居应用，通过软件对产品模块进行管理
3、智能庭音乐系统，可通过管理平台进行远程遥控，开启与关闭音乐设备，播放想听的音乐和音量的大小调节等。
4、系统分区管理，模拟三室一厅包函厨卫等智能照明，安防，空调，电视，音乐，等家电的控制与监控。
1、智能照明系统
智能照明系统，对灯光进行智能控制与管理的系统，跟传统照明相比，实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理，并可以用多种控制方式实现以上功能，最主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等，从而达到智能照明的节能、环保、舒适、方便的功能。
2、智能电器控制系统
智能电器控制系统，是对电器进行智能控制与管理的系统，智能电器控制系统，把所有能控制的电器以一定的结构有机的组合起来，形成了一个整体，通过这个管理系统，实现对家电的集中无线遥控、定时开关控制及远程控制，实现电器的场景控制与管理，从而达到智能电器系统的节能、环保、舒适、方便的功能。
三、功能实训
1.APP远程控制操作实训
2.实时控制监控实训
3.智能照明操作实训
4.无线遥控操作实训
5.场景控制操作实训
6.集中控制操作实训
7.家电控制操作实训
8.电动窗帘操作实训
9.家居安防模块的连接实训
10.手机控制等实训
HYD-WLW-1W · 物联网仿真平台
F CWLW-1W 物联网仿真平台 一、平台简介 物联网仿真平台，以家居安防、智能农业、智能货架为案例，使学生了解和掌握其硬件构成、业务原理及应用开发。 该平台综合运用传感器技术、 RFID 技术、接口控制技术、无线传感网组网技术、 Android 应用开发等，依托部署在操作台上的 315MHz 设备、 ZigBee 节点、射频设备、控制设备、 Cortex-A9 网关以及软件系统，实现智能家居门禁安防监控、智能家居环境监测、家居设备智…
F CWLW-1W物联网仿真平台
一、平台简介
物联网仿真平台，以家居安防、智能农业、智能货架为案例，使学生了解和掌握其硬件构成、业务原理及应用开发。
该平台综合运用传感器技术、RFID技术、接口控制技术、无线传感网组网技术、Android应用开发等，依托部署在操作台上的315MHz设备、ZigBee节点、射频设备、控制设备、Cortex-A9网关以及软件系统，实现智能家居门禁安防监控、智能家居环境监测、家居设备智能控制、农业环境智能检测、农业设备智能控制、以及货架信息动态感知等功能。平台提供智能家居实训应用程序、智能农业实训应用程序、智能货架实训应用程序等多个应用案例，为用户的综合实训开发提供支持。
二、平台特点
1.全面覆盖物联网各层知识点：传感层包含多种传感器和控制设备；短距离通信网络包含ZigBee无线传感网、RFID射频识别等。网关集成4G新一代移动通信网络、WiFi/蓝牙无线通信模块以及用于嵌入式开发的各种输入输出设备。网关设备支持Linux嵌入式开发、Qt开发与Android应用开发。
2.模块化设计，应用形式多样：嵌入式网关、传感器节点通过插针或香蕉头方式与底板连接。节点采用供电与固定一体的安装方式，使用灵活，既可固定实验台上使用，也可单独取出，作为移动节点用于各种实训项目。
3.灵活多样的传感器，支持用户定制：提供温湿度、火焰检测、低频RFID、高频RFID、光照度节点、二氧化碳检测节点、土壤湿度节点、指纹识别、人体热释红外探测器、燃气探测器、门磁探测器、语音播放控制、LED声光报警、数码管显示控制、强电控制节点等；
4.生物识别智能传感器：提供指纹识别传感器，用于家居门禁系统。
5.短距离无线传感器网络：集成315M、433M、ZigBee无线通信网络。
6.多种长距离通信模块：包括以太网（有线）、WiFi、4G、GPS等。
7.支持多种主流操作系统的嵌入式网关：采用Cortex-A9网关。核心板和接口底板通过邮票方式可靠连接，具有高主频（1.6Ghz）、大存储容量（8GB）、大内存容量（1GB）的特点，集成ZigBee、WiFi/BT二合一、4G通信、GPS定位等多种无线通信模块；LINUX和Android双操作系统，可一键切换。
8.丰富的应用实训系统：提供传感层数据分析、处理、显示的嵌入式应用程序；提供智能农业、智能家居、智能货架等各种实训项目的应用方案。
9.智能遥控：系统集成多向红外学习遥控功能，可轻松添加红外遥控家电设备，可对常见的多种红外家电统一进行遥控控制。
10.本地监控与远程监控相结合：网关Android应用软件可进行本地控制。在保证网关正常接入互联网时，可接入云服务平台搭建web应用场景，实现远程访问。
11.实训台内置漏电断路器，防止设备因发生漏电造成的事故。
三、软件功能
智能家居监控功能：充分利用平台部署的各种传感器节点、控制设备形成无线传感器网络，结合智能网关的家居管理软件，实现家居环境监控、家居安防、家电控制、智能遥控、视频监控、本地监控、远程监控等功能。
智能农业监控功能：充分利用平台部署的各种传感器节点、控制设备形成无线传感器网络，结合智能网关的农业监控管理软件，实现农作物生长环境监测、农业设备控制、农业远程监控等功能。
智能货架动态显示功能：利用平台部署的RFID电子标签、RFID天线、RFID读写器以及ZigBee通信模块形成无线传感器网络，结合智能网关的智能仓储管理软件，实现货位物品的动态感知、自动盘点等功能。
四、课程资源
课程目标
认识传感器，了解传感器的特性及相关应用场景。
掌握ZIGBEE协议栈的使用。
掌握物联网应用项目开发流程。
课程简介：本课以物联网应用开发为核心，根据物联网三层架构进行划分，开发内容包含感知层基础与开发、传输层应用、Android应用层基础与开发。
课程目录：
|
章节 |
课程 |
|
设备简介 |
平台认知 |
|
单片机技术与应用 |
LED点灯、按键控制LED开关、定时器T1定时、定时器T3中断、外部中断、串口收发、睡眠定时器、看门狗等 |
|
传感器采集技术 |
温湿度采集、光照度采集、空气质量采集、继电器控制、LED控制、蜂鸣器控制等 |
|
无线传感器网络 |
1. CC2530射频通信：如点对点通信、广播通信、RSSI信号强度、空中信道监听、无线遥控等； 2. Z-Stack传感器组网传输实验：如多点自组网、信息广播、信息组播、星型网拓扑图、树状拓扑图、绑定、串口应用、温湿度采集传输等 |
|
Android基础应用开发 |
1. Android应用开发环境搭建实验，如JDK安装配置、Android Studio安装配置。 2. Android基础应用开发实验，如Helloworld，程序设计基础、界面设计、组件间通信、定时器开发、多线程实验、数据存储与访问等。 |
|
Android物联网应用开发 |
1. Android网关接口外设应用开发实验，如LED灯控制实验、蜂鸣器控制实验、模拟可调电阻器AD采集、按键采集、三路继电器控制实验、点阵屏幕汉字显示实验等。 2. Android传感网应用开发实验，如串口通信、ZigBee协议分析、Zigbee传感器采集、ZigBee射频探测器等。 |
|
Android物联网实训系统开发 |
1.智能家居主题：指纹门禁实训开发、RFID门禁实训开发、燃气联动报警实训开发、家居智能调光系统。 2.智能农业主题：农业温度采集实训开发、农业光照采集实训开发、农业补光系统实训开发、农业通风系统实训开发。 3.智能仓储主题：货架盘点实训开发、货物出入库管理实训开发。 |
五、设备清单
|
序号 |
类别 |
名称 |
数量 |
备注 |
|
1 |
嵌入式基础教学区 |
Cortex-A9网关（板载WiFi/蓝牙模块、7寸电容显示屏） |
1 |
|
|
2 |
ZigBee协调器 |
1 |
|
|
|
3 |
网关I/O基础扩展板 |
1 |
|
|
|
4 |
16*24点阵屏扩展板 |
1 |
|
|
|
5 |
三路继电器扩展板 |
1 |
|
|
|
6 |
直流风扇扩展板 |
1 |
|
|
|
7 |
步进电机扩展板 |
1 |
|
|
|
8 |
Zigbee节点区 |
温湿度传感节点 |
1 |
|
|
9 |
火焰传感节点 |
1 |
|
|
|
10 |
无线转发节点 |
1 |
|
|
|
11 |
语音播报节点 |
1 |
|
|
|
12 |
双数码管控制节点 |
1 |
|
|
|
13 |
LED蜂鸣器控制节点 |
1 |
|
|
|
14 |
125K低频节点 |
1 |
|
|
|
15 |
智能家居功能区 |
无线热释电红外探测器（315M） |
1 |
|
|
16 |
无线燃气探测器（315M） |
1 |
|
|
|
17 |
无线门磁探测器（315M） |
1 |
|
|
|
18 |
ZigBee指纹识别节点 |
1 |
|
|
|
19 |
光学指纹传感器 |
1 |
|
|
|
20 |
无线串口输出控制节点 |
1 |
|
|
|
21 |
LED点阵屏 |
1 |
|
|
|
22 |
延时自关闭门锁控制节点 |
1 |
|
|
|
23 |
电控锁 |
1 |
|
|
|
24 |
门禁专用电源 |
1 |
|
|
|
25 |
门禁机 |
1 |
|
|
|
26 |
一键开门按钮 |
1 |
|
|
|
27 |
门铃 |
1 |
|
|
|
28 |
无线触摸调光面板（433M） |
1 |
|
|
|
29 |
25w白炽灯泡 |
1 |
|
|
|
30 |
灯座 |
1 |
|
|
|
31 |
FTLink智能遥控器 |
1 |
|
|
|
32 |
智慧农业功能区 |
土壤温湿度探头 |
1 |
|
|
33 |
土壤温湿度传感节点 |
1 |
|
|
|
34 |
光线传感节点 |
1 |
|
|
|
35 |
二氧化碳传感节点 |
1 |
|
|
|
36 |
无线强电控制插座（86型433M) |
2 |
|
|
|
37 |
LED射灯1w |
1 |
|
|
|
38 |
直流风扇 |
1 |
|
|
|
39 |
无线串口输出控制节点 |
1 |
|
|
|
40 |
LCD工业串口屏 |
1 |
|
|
|
41 |
智能货架功能区 |
高频货架读卡器 |
1 |
|
|
42 |
天线选择器 |
1 |
|
|
|
43 |
货架天线板 |
4 |
|
|
|
44 |
天线 |
5 |
|
|
|
45 |
实验台框架 |
含电源、空气开关、各路直流电源开关与指示灯等） |
1 |
|
|
46 |
附件 |
串口交叉线、网线、CC-debugger调试器、Mini USB数据线、方口USB同步线、TF卡读写器、8G TF card |
1 |
|
|
47 |
数据管理终端 |
含显示屏、键鼠套装、主机 |
1 |
用户自备 |
六、技术参数
|
名称 |
参数 |
数量 |
|
物联网仿真平台 |
一、整体介绍 1、Cortex-A9网关支持Linux和Android双系统，可一键切换。 2、能够支持Android和Qt两个版本的智能家居、智能农业、智能货架三个应用实训软件。 3、支持三种无线通信技术，如315M、433M、ZigBee。 4、高频RFID读卡器，能够支撑货架货物上下架、盘点的实训。 二、设备介绍 1. 嵌入式基础教学区 1）Cortex-A9网关（1个） 核心板资源： （1）CPU：Cortex-A9四核处理器，主频1.4GHz； （2）GPU：MAIL-400，3D图形加速 （3）内存: 1GB DDR3； （4）EMMC: 8GB； （5）核心板+底板设计：核心板加装屏蔽罩，邮票孔方式与底板连接，抗干扰能力更强，比插针式更稳定可靠。引出核心板信号线，188PIN。 底板资源： （1）LCD接口：7寸IPS电容屏（16:9），分辨率1024×600； （2）USB接口：2路USB_HOST 2.0输出，1路USB OTG； （3）Ethernet接口：核心板内置千兆IP，外加不超过3RMB的PHY芯片即可，支持10/100/1000M，RJ45接口； （4） 串口：2路3线RS232，1路TTL接口，1路RS485，1路Bluetooth； （5）CAN总线接口：1路； （6）RS485总线接口：1路； （7）HDMI 接口：HDMI1.4a，最大支持1920*1080高清数字输出; （8）LVDS液晶屏接口：单通道，最大支持1920*1080； （9）摄像头接口：1路CMOS并行接口，最大支持800万像素； （10）AV接口：1路模拟视频母口输入； （11）外部存储扩展接口：SD卡、TF卡接口； （12）音频接口： 1路MIC输入，1路1. 8w喇叭； （13）按键：1个复位按键、1个休眠唤醒按键，2个音量键； （14）板载蓝牙WiFi二合一模块，WiFi符合IEEE802.11 b/g/n；蓝牙协议标准符合BT4.2； （15）Mini PCIe接口：支持4G通信模块插入； （16）24Pins应用扩展接口：用于处理器外设接口扩展功能，包含3路串口、1路PWM、1路IIC、1路ADC、8个GPIO，5V电源。 2）ZigBee协调器（1个） 与网关的TTL UART连接。采用CC2530单片机外设接口、射频通信与ZStack协议栈的方案，具备Zigbee建网功能，具有2个组网状态及无线传输指示灯，2个功能按键，提供传感器模块接口、RS232接口、调试下载接口。 3）网关IO基础扩展板（1个） 由网关直接驱动。采用HC595串入并出特点，使用较少IO扩展更多功能，默认地址0x01。 1路可调电位器模拟AD采样通道，1路PWM驱动的蜂鸣器，5个触摸按键，5个LED指示灯。 4）16*24点阵屏扩展板（1个） 由网关直接驱动。采用HC595串入并出特点，使用较少IO扩展更多功能，默认地址0x20。 由6块8*8 LED点阵拼接成16行*24列的点阵屏，点阵颜色：红色，可显示文字，数字。 5）三路继电器扩展板（1个） 由网关直接驱动。采用HC595串入并出特点，使用较少IO扩展更多功能，，通过串行SPI接口输出控制三路继电器的吸合和断开，默认地址0x10。 可控制3路继电器，线圈机械式触点，1个常开，1个常闭，最大负载10A/277V AC。 6）直流风扇扩展板（1个） 由网关直接驱动。采用HC595串入并出特点，使用较少IO扩展更多功能，默认地址0x04H。 采用PWM接口，通过直流电桥驱动风扇的加速、减速、以及启停。 供电电压：DC5V 5）步进电机扩展板（1个） 由网关直接驱动。采用HC595串入并出特点，使用较少IO扩展更多功能，默认地址0x02H。 减速永磁步进电机，采用ULN2003驱动. 驱动方式：四相八拍 齿轮减速比：1/64 供电电压：DC5V 6）数据管理终端（1套） 包含主机、键盘、鼠标、以及显示设备。 功能：安装智能家居工程实训所需的开发环境和实验手册。 CPU主频：不低于2.8GHz； 内存容量：不低于4GB(DDR3)； 硬盘类型：不低于250G SSD。 2.通用ZigBee节点区 1）温湿度传感器节点（1个） 请求式测量，自动休眠，超低能耗； 高精度两线制数字接口（SCL、SDA），直接与微控制器相连； 湿度量程：0-100%RH，温度量程：-40~+123.8℃； 通信方式：ZigBee 供电电压：DC 5V； 2）火焰传感器节点（1个） 可检测波长在760~1100纳米范围的光源，探测角度60度左右对火焰光谱特别灵敏。 灵敏度可通过电位器调节，比较器输出，信号干净，驱动能力强，直接与CC2530管脚相连。 通信方式：ZigBee； 供电：默认DC 5V； 3）无线转发节点（1个） 支持将315M、433等射频信号转发到ZigBee网络中。 传感器频率：315MHZ、433MHz； 射频发射距离：20~100米； 通信方式：ZigBee 供电电压：DC 5V； 4）语音播报节点（1个） 由语音模块和CC2530射频模块组成； 通过协调器发送指令，调用语音模块，实现中文语音播报； 通信方式：ZigBee 供电电压：DC 5V； 5）双数码管显示控制节点（1个） 配有两个高亮八段数码管。 使用到SPI串转并数据控制方式，使用少量接线实现数码管控制功能。具有静态显示功能。 通信方式：ZigBee 供电电压：DC 5V； 6）LED蜂鸣器控制节点（1个） 配有1个红色LED灯、1个绿色LED灯和1个蜂鸣器； I/O驱动输出控制。 通信方式：ZigBee 工作电压：DC5V。 7）125K低频节点（1个） 读取低频标签，并通过无线发送到主机。 工作频段：125KHz 通信方式：ZigBee 供电电压：DC 5V； 8）免插拔烧写机 集成免插拔烧写机。不用拔下传感器节点，只需将CC Debugger与烧写机的下载线连接，调整二位编码器数值，即可对每一个ZigBee传感器节点进行在线免插拔烧写。 编码与传感器节点类型无关，仅与节点所处的位置有关。 具备一键烧写功能，可拨动编码开关对各节点免拔插程序烧写。 2.智能家居实训区 1）无线热释电红外探测器（1个） 感应条件：人体移动； 探测距离：0-5米； 发射频率：315MHz或433M； 无线距离：空旷地无阻碍300米 工作电压：外插电源DC5V。 2）无线燃气探测器（1个） 感应气体：煤气，天然气，石油液化气； 报警浓度：6%LEL(天然气) 报警输出：315MHz或433M 编码方式：1572 发射距离：空旷处100米 报警音量：≧75DB（1米处）； 指示灯：电源接通，绿色LED常亮；报警时，红色LED灯闪烁；传感器故障LED常亮； 工作电压：交流220VAC。 3）无线门磁探测器（1个） 发射频率：315M或433M； 编码方式：2262编码或EV1527编码； 发射距离：≧120米（空旷）； 指示灯：报警时，红色点亮；低电压时，黄色闪烁； 工作电压：1.5V单节AA电池。 4）ZigBee指纹识别节点（1个） 由四线TTL UART接口板、ZigBee通信模块、接口底板三部分组成。 将指纹识别传感器的匹配、搜索信息通过ZigBee网络与上位机交互。 通信方式：ZigBee 香蕉头插座、独立电源适配器等供电方式。 工作电压：典型值默认DC 5V。 5）光学指纹识别传感器（1个） 采用ZigBee指纹识别节点的微处理器实现指纹识别传感器的控制； 6）无线串口输出控制节点（1个） 由RS232电平转换板、CC2530射频模块和底板三部分组成； 接收ZigBee协调器发送的文字、数字等信息，转换为RS232电平，发送给其他串口设备，如LED点阵屏、LCD工业串口屏等 本系统可直接将接收的中英文字符串发送给串口类型设备，由工业串口屏处理器接收处理、并显示； 7）LED点阵屏（1个） 铝合金外壳 可滚动显示汉字、汉字。静止时，显示8个中文字符，16个英文字符。 具有亮度调节按钮、USB通信/充电接口、电源开关。 电源适配器，DC9-30V宽电压供电。 8）延时自关闭门锁控制节点（1个） 节点由继电器控制板、ZigBee通信模块和底板三部分组成； 延时时间可通过协议设置； 通信方式：ZigBee 供电电压：DC5V 9）电控锁 包含主锁体、副锁体、开门旋钮、指示灯组成。 自动感应上锁， 锁舌长度：20mm 供电电源：DC12V 10）门禁专用电源（1个） 供电电压220V，输出功率36W；可稳定输出12V3A； 11）门禁机（1个） 具有信号指示灯、RF门铃刷卡区、密码薄膜按键组成；可以实现刷卡开门、密码解锁开门等功能。 可外接12V电源、开门按钮、门铃等外设。 供电电压：DC12V 12）一键开门按钮（1个） 86底盒；NO/COM接点输出。 供电电源：DC12V/3A 13）门铃（1个） 四线制，两根电源线，两根信号线。 供电电源：DC12V。 14)无线触摸调光面板（1个） 零火线输入接线方式，具有白炽灯开关、调亮、调暗三个触摸按钮。 无线传输频率：433MHz； 额定电压：AC220V±10% 50/60Hz； 控制负载电路数：1路。 15）25w白炽灯泡（1个） 16）灯座（1个） 17）FTLink智能遥控器（1个） 功能：支持多种电器，如电视、机顶盒、空调、音箱、电动窗帘等红外编码，射频编码的学习功能，并集成到智能遥控器中，统一接入ZIGBEE网络，由物联网网关统一管理。 由ZigBee通讯模块、315/433MHz微功耗超外差无线收发模块、红外收发模块、以及控制主板组成； 控制主板：采用51单片机，具有射频、红外、ZigBee信号收发功能，射频编解码压缩算法保证低数据量传输； 红外收发：内置7个红外发射头，多方位水平发射，保证每条命令准确送达，可学习并遥控多种红外设备，直线距离约8米； 射频收发：包含315/433射频硬件，可学习并遥控多种射频设备，直线距离约8米； 红外频率：38KHz； 射频频率：315/433MHz； ZigBee频率：2.4GHz，Z-Stack2007协议栈； 输入电压：DC 5V； 输入电流：≥1A。 3.智慧农业实训区 1）土壤温湿度探头（1个） 使用方法：可将探头直接埋入土壤中，可完全浸没。 全量程标定，四线数字接口（VCC、GND、SCL、SDA），直接与微控制器连接； 湿度测量范围：0～100%RH；温度测量范围：-40～+123.8℃； 由土壤温湿度传感器、CC2530射频模块和底板三部分组成； 通信：ZigBee； 工作电压：DC5V。 3）光线传感节点（1个） 功能：用于检测室内的光照度。 供电电压：默认DC5V； 4）二氧化碳节点（1个） 检测气体：二氧化碳 检测浓度：350—10000ppmCO2 加热电压（VH）：6.0±0.1 VAcorDC 负载电阻（RL）：可调 加热电阻（RH）：35Ω±3Ω（室温） 加热功耗（PH）：约1200mW 通信方式：ZigBee 供电电压：DC5V 5）无线强电控制插座（2个） 组成：由ZigBee通信模块、AC/DC降压模块、继电器、底板组成，封装在标准86型明线盒内，面板具有学习按钮、指示灯和插座； 功能：2路分别控制农业实训区的植物补光灯和风扇； 技术参数： 工作电源：AC180~240V，50/60Hz； 发射频率：433MHz； 遥控距离：室内≤20m,空旷地≤30m； 控制器件：继电器； 接收灵敏度： -100dBm； 负载电流：单路≤10A； 待机电流：220V,40uA(小于0.0088w)； 工作温度：-10℃~80℃； 相对湿度：10%~93%RH； 规格尺寸：86mm×86mm×31mm； 负载路数：一路。 可配置电器：所有采用220V交流市电供电的电器均可，如：自动浇花控制设备，电饭煲，加湿器、照明灯等。 6）通风扇（1个） 控制对象：通风扇；台体内部接入继电器，并接入无线强电控制插座，通过433M射频转发到ZigBee网络中，实现远程控制。 供电电源：DC 5V供电 7）植物补光灯（1个） 控制对象：LED射灯；台体内部接入无线强电控制插座，通过433M射频转发到ZigBee网络中，实现远程控制。 供电电压：AC220V 8）无线串口输出控制节点（1个） 由RS232电平转换板、CC2530射频模块和底板三部分组成； 接收ZigBee协调器发送的文字、数字等信息，转换为RS232电平，发送给其他串口设备，如LED点阵屏、LCD工业串口屏等 本系统可直接将接收的中英文字符串发送给串口类型设备，由工业串口屏处理器接收处理、并显示； 9）LCD工业串口屏（1个） 采用DUGS软件开发，门槛低入门简单，可以很快的实现图形界面的开发；系统开发移植性强，开发不存在版权问题； 控制方式：串口控制； 显示屏类型TFT； 分辨率800*4800； 背光类别LED； 工作温度（12V电压，湿度60%）-20~70℃； ESD防护等级：IEC4级（接触和空气放电）； 功耗：4.8W（12V 400MA）；硬件寄存器256B； 用户变量空间 56K；字库和图标存储空间 32M； 图片存储空间 224M(可保存290幅全真图片)； 4、智能货架实训区 1）高频货架读卡器（1个） 由高频读卡器模块、支持底板组成； 供电电源：DC5V。 2）天线选择器（1个） 天线选择板上共有1个主天线接口，4个子天线接口； 3）货架天线板（4个） 粘贴在货架底部，共4个。 4）天线（5根） 5、实训台台体 1）实训台框架（1套） 采用钣金结构，牢固，耐磨。 含空气开关、AC220V电源开关、电源指示灯、直流电源指示灯与开关、贝桥通讯面板、USB接口面板、香蕉头供电插座等。 配套实训桌底部安装有带刹车功能的万向轮，可以灵活，方便的移动设备；控制台是实现物联网采集与控制的主体； 三、软件介绍 1. Cortex-A9网关操作系统 1）处理器支持Android 4.4/linux3.4两种操作系统，提供板载所有硬件接口及应用模块的驱动及应用，开放源代码。 2）提供Windows下一键刷机软件，选择需要更新的镜像文件，可通过SD卡脱离PC机一键烧写，也可通过USB线缆刷机，支持Uboot参数修改。 3）系统支持一键烧写Android和Linux双系统，可一键切换。 4）支持Android操作系统下嵌入式开发所必需的功能：4G语音通话、短信、上网，WIFI（支持AP热点）、Ethernet上网功能，无线蓝牙搜索配对功能，模拟/数字摄像头的信号接入/拍照/录像（需配置摄像头才能实现）、GPS位置导航服务，HDMI音视频输出（支持1080P）等。 5）Android系统： 6）Linux内核： 内核版本：Linux3.4.39源码； 设备驱动测试：支持TF卡测试，音频喇叭及耳机、麦克测试，Keypad测试、LED测试、以太网测试、USB HUB U盘鼠标测试，485通信测试，CAN总线测试、串口测试、触摸屏测试、RTC测试、屏幕截图测试等； 2、ZigBee无线传感器网络数据透明传输软件 功能：主要实现ZigBee网络的建立、节点的自动组网、节点休眠与唤醒、节点之间数据的透明传输、传感器节点的采样与传输、以及执行节点驱动设备的功能。 开发环境：IAR Embedded Workbench V7.60以上 3、智能家居安防监控功能 提供基于Android的家居环境安防监控应用功能，包含：315M燃气探测，315M门磁，315M人体感应，烟雾检测、点阵滚动显示，触摸调光控制，强电控制，指纹门禁，刷卡解锁，密码解锁，一键解锁等。 支持基于Qt的家居环境安防监控功能。 4、智能农业监控功能 提供基于Android的智能农业环境监控功能，包含：土壤温湿度检测、光照度检测、二氧化碳浓度检测、通风扇控制、植物补光灯控制等。 支持Linux系统下Qt的智能农业环境采集与控制功能。 5、智能货架盘点功能 提供基于Android的智能货架物品自动盘点功能，包括：高频RFID读卡，四库位信息自动盘点等；支持Linux系统下Qt的智能货架物品自动盘点功能。 四、课程资源 1、单片机技术与应用实验8个，如LED点灯、按键控制LED开关、定时器T1定时、定时器T3中断、外部中断、串口收发、睡眠定时器、看门狗等；提供PPT、视频教学资源； 2、基于CC2530的传感器实验5个，如温湿度采集、光照度采集、空气质量采集、继电器控制、LED控制、蜂鸣器控制等；提供PPT、视频教学资源； 3、CC2530射频通信实验5个，如点对点通信、广播通信、RSSI信号强度、空中信道监听、无线遥控等；提供视频教学资源； 4、Z-Stack传感器组网传输实验8个，如多点自组网、信息广播、信息组播、星型网拓扑图、树状拓扑图、绑定、串口应用、温湿度采集传输等；提供视频教学资源； 5、Android应用开发环境搭建实验2个，如JDK安装配置、Android Studio安装配置。 6、Android基础应用开发实验6个，如Helloworld，程序设计基础、界面设计、组件间通信、定时器开发、多线程实验、数据存储与访问实验等。 7、Android网关接口外设应用开发实验8个，如LED灯控制实验、蜂鸣器控制实验、模拟可调电阻器AD采集、按键采集、三路继电器控制实验、点阵屏幕汉字显示实验等。 8、Android传感网应用开发实验5类，如串口通信、ZigBee协议分析、Zigbee传感器采集、ZigBee射频探测器等。 9、Linux宿主机开发环境部署实验11个，如VMware虚拟机安装、Ubuntu操作系统安装、Vmware Tools安装、root账号配置、minicom串口工具安装、以太网地址设置、NFS服务器搭建、交叉编译器的安装、ARM平台的QT4.8.5程序库的编译、X11平台的QT4.8.5程序库的编译、Qt-Creator开发工具的安装。 10、Linux QT4嵌入式应用开发实验10个，如HelloWorld、信号和槽、定时器、多线程、数据库读写、串口通信、tcp服务器、tcp客户端、udp通信、zigbee传感器采集、zigbee执行器控制、感控节点联动等； 11、物联网应用场景开发实训8个，如指纹门禁、RFID门禁、燃气联动报警、室内调光、农业自动补光、农业智能通风、货架盘点以及出入库管理。 |
1台 |
HYD-WL-619 · 物联网实验开发实验箱
HYD-WL-619物联网实验开发实验箱 一、技术参数： 1 、电源： AC220V ； 5% 2 、外型尺寸：（ 580*400*200 ） MM 3 、安全保护：具有漏电保护装置 2 、开发系统组成参数 2.1 节点（ 4 个） 1 ．硬件指标 1 ）微处理器： CC2530 （ SoC 设计，工业标准增强型， 256Kbyte Flash AD 10Bbit 1Ch ）， 2.4GHz (IEEE 802.15.4) 2 ）传输速…
HYD-WL-619物联网实验开发实验箱
一、技术参数：
1、电源：AC220V；5%
2、外型尺寸：（580*400*200）MM
3、安全保护：具有漏电保护装置
2、开发系统组成参数
2.1节点（4个）
1．硬件指标
1）微处理器：CC2530（SoC设计，工业标准增强型，256Kbyte Flash AD 10Bbit 1Ch），2.4GHz (IEEE 802.15.4)
2）传输速率：最大250Kbps；
3）传输距离：0-100m可调（增强型可达800m）；
4）节点采用模块化设计，由主板、核心板、传感器板组成，均采用插拔式结构，方便进行更换、升级。
5）节点能够支持4种供电方式：USB、电池、外接电源、调试接口供电。
6）节点母板采用插拔式结构，可以独立更换上层传感器模块。
7）节点母板配备功能扩展接口，可扩展串口及所有IO管脚
8）汇聚节点可以通过串口和USB接口和电脑及嵌入式平台连接，并可给节点一键烧录程序。
9）传感器接口：4-20mA的工业接口，可以根据自己的需求添加配置新传感器，有添加新传感器实验指导
2．软件说明
TinyOS：提供运行无线传感器网络业界公认标准开源操作系统TinyOS，并提供MAC层、路由层、网络层协议的源代码。
提供在Tinyos操作系统环境下的程序源码、开发文件、开发工具。
Z-STACK：TI标准Zigbee协议栈
网络协议：基于TinyOS操作系统自主设计的稳定开源的路由协议，兼容XMesh网状协议和ZigBee标准协议，支持Z-MAC（集成CSMA、TDMA机制）、X-MAC等
低功耗协议：实现UltraLowPower，电池使用最大化
安全传输：AES等可选加密方式，实现安全传输
开发环境：NesC编译器、KELL编译器、IAR编译器
2.2汇聚网关（1个）
1．硬件指标
微处理器：C8501F320（全速USB2.0接口；16Kbyte Flash）
节点插座：支持节点模块热插拔，通过标准接口与节点连接
调试接口：网关调试接口，可在线调试节点程序
LED调试：3个LED调试信号灯
电源：USB口5V供电/外接5V电源/2.7-3.3V电池供电
大规模路由：一个网关可以带至少300个节点，且所有节点的有效数据能够在规定时间全部内上传至网关。
2．软件说明
工具：ISP在线下载工具、IAR在线调试工具、KEIL在线调试工具
2.3嵌入式网关（1个）
1．硬件指标
（1）核心CPU采用CortexTM-A8内核的S5PV210 内存：512MB DDR2; 1GB NandFlash
（2）嵌入式网关可以与母板分离，直接插拔，并可以独立工作。
（3）板载资源
1）集成USB 2.0 Hub:扩展出4个USB Host口，其中3个为标准方口，另1个通过SCON接口引出
2）集成TVP5150视频芯片: 2路AV输入端口(RCA座),可直接连接使用CCD监控摄像头(注意:2路不可同时使用)RS485: 1路
3）串口: 4路，其中2路已经转换为RS232，并通过DB9座引出(COM0, COM1)，同时通过CON1,2,3,4座引出TTL电平
4）中断式按键: 8个，同时通过CON7座引出，方便用户扩展使用
5）RJ45网口:网卡采用DM9000AEP，10/100M自适应
6）音频输入与输出:采用WM8960专业音频芯片，在板麦克风，内含Class D功放，并支持HDMI音频和视频同步输出
7）USB Slave: 1路，符合USB 2.0规范
8）红外接收头：1个
9）ADC输入：6路，其中AIN0连接了在板可掉电阻，用于测试
10）蜂鸣器：1路，由PWM0控制
11）EEPROM: AT24C08(256 Byte)，用于I2C测试
12）LCD接口：2个LCD接口，均为40 Pin 0.5mm间距贴片座，支持一线精准触摸，支持3.5"-19"全彩TFT显示屏，标配7"电容屏或电阻屏。
13）SDIO接口：用于连接SD WiFi模块等
14）CMOS Camera:用于连接CMOS摄像头
2．软件配置
Superboot-210、Android 2.3 + Linux-2.6.35、Android 4.0(提供Linux-3.0.8内核源代码、Linux2.6.35 + Qtopia-2.2.0 + Qtopia4-Phone + QtE-4.7.0、WindowsCE.NET 6.0(R3)
2.4 GSM/GPRS模块（1个）
2G模块采用的是SIM900芯片，SIM900A采用工业标准接口，工作频率为GSM/GPRS850/900/1800/1900MHz，可以低功耗实现SMS、数据和传真信息的传输。
主要特性：
1）双频900/ 1800 MHz
GPRS multi-slot class 10/8
GPRS mobile station class B
2）满足GSM 2/2+标准
（1）Class 4（2 W @900 MHz）
（2）Class 1（1 W @ 1800MHz）
3）通过AT命令控制（GSM 07.07 ,07.05 and
4）SIMCOM增强AT命令集）
5）SIM应用工具包
6）供应电压范围：3.2 ... 4.8V
7）低功耗：1.5mA（睡眠模式）
8）操作温度范围：-40°C to +85°C
2.5标配传感器模块（8种）
传感器模块标准配置,采用统一接口设计。节点母板采用插拔式结构，可以独立更换上层传感器模块
1）温湿度传感器
采用SHT11芯片；数字式输出、免调试、免外围电路、功耗低、高可靠性；14位精度；I2C接口
（1）温度：(-40°C)~ (+123.8°C)；±0.5°C@25°C
（2）湿度：0 to 100% RH；±3.5%RH;
（3）功耗：30uW
可广泛得应用于暖通空调HVAC、汽车、消费电子、家用气象站、湿度调节器、测试及检测设备、数据纪录仪、自动控制、家电产品、医疗仪器等领域。
2）光照传感器
采用FLA613
（1）参数测量范围：0~1400w/m2
（2）测量波长：全光谱
（3）输出：线性电压信号
（4）防护等级：IP65
3）雨滴传感器
（1）环境温度：-20～+50℃
（2）环境湿度：RH≤95℅%
（3）大气压力：86KPa～106KPa
（4）导通电阻：≤1 KΩ
（5）工作电压：5V(DC AC)
（6）工作电流：≤10 mA（DC.AC）
（7）响应时间：≤10 S
（8）恢复时间：≤30 S（需擦拭）
4）火焰传感器
焰传感器利用红外线对对火焰非常敏感的特点，使用特制的红外线接受管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。不同燃烧物的火焰辐射强度、波长分布有所差异，但总体来说，其对应火焰温度的近红外波长域及紫外光域具有很大的辐射强度，根据这种特性可制成火焰传感器。
5）磁场(霍尔)传感器
采用薄膜磁阻传感器，是利用铁磁材料坡莫合金的各项异性磁电阻效应制作的，能够测量磁场的大小和方向。这种传感器具有体积小、功耗低、灵敏度高、可靠性高、抗干扰能力强、温度稳定性好、耐恶劣环境能力强、工作频带宽、易于与数字电路匹配以及便于安装等优点，还具有可以不经物接触就能测出磁场的存在、强弱和方向等特性的优势，因此成为许多领域控制系统的“眼睛”。在测量弱磁场和基于弱磁场的地磁导航、数字智能罗盘、交通检测、流程控制、位置测量、伪钞鉴别以及干扰磁场的补偿电路等方面具有广泛的应用前景,广泛应用于工业、交通、航天、航海、医疗器械等多种领域。
6）震动传感器
震动传感器器件检测到振动信号时，能够输出直流电压信号，经外部元件电流放大后，即可驱动报警一段时间后自动复原。801S震动传感器性能:
（1）具有极宽的的震动侦测范围，无方向限制
（2）600000000次震动保证
（3）低损耗
（4）灵敏度可调
（5）可用于房屋，桥梁震动检测
7）噪声传感器
噪声传感器是一款宽声频范围、高声强动态范围、操作简便的声音传感器，适用于环境噪声的检测。其技术参数如下：
（1）频率范围：0.02～20 KHz
（2）动态范围：20～140 dB
（3）灵敏度：50 mV/pa
（4）极化电压：0 V
（5）频响特性：自由场
（6）外 径：φ12.7 mm
（7）温度范围：-20～+80℃
（8）相对湿度：≤80[%]
（9）大气压力：1个大气压
其它事项：测量部不受外来冲击
8）气体压力传感器
MPS系列的表面贴装压力传感器为测量绝对压力和表压力提供了一种有效的方法。这种COB和表面空腔的封装形式为产品提供了一种在各种特殊用途的应用可能。MPS系列传感器为非补偿型，能够在干净干燥的气体（空气、氮气或其他相似气体）中使用。产品可提供一个5脚的开桥结构。如果需要，一个4脚的闭桥也同样可以。软凝胶涂层可提供一些对外环境的保护，但仍然不建议将其应用在高潮湿度或腐蚀性的环境。传感器封装材料符合美国和欧盟ROHS标准，COB封装。其具体性能参数如下：
（1）绝压型：15psi
（2）工作温度：0～85℃
（3）零点偏移：±15mV
（4）线性度：±0.5%FS
（5）迟滞性：±0.5%FS
（6）响应时间：20ms
（7）灵敏度温度系数, TCS (0-50°C)：±1.3%FS
（8）压力迟滞：±0.3%F.S
2.6 RFID模块（2种,含天线）
125KHz读卡模块1个；
13.56MHz读卡模块1个；
电源接口：USB供电，5V供电；
工作温度：0℃～+60℃（13.56MHz）、-20℃~+65℃（900MHz）；
RF功率：100mW～200mW；
读写距离：100mm（13.56MHz）、15cm~1m（900MHz）；
网络协议：ISO14443 typeA、ISO15693、ISO18000-6C（GEN2）；
应用软件：Demo软件，PC SDK Windows应用开发套件。
2.7 继电器、LED灯光、步进电机模块 各一个
3、教学开发光盘
内容包含：提供详实的实验程序例程及实验步骤和产品说明，开发环境、源代码、实验教学体系、应用DEMO、开发工具（KEIL）。提供TinyOS的源代码，包括所有的教学实验、静态路由、动态路由；提供zigbee协议代码。提供上层应用程序包括WSN数据采集分析软件、光监控软件、网络包监控软件（sniffer）、静态路由配置软件，其中提供数据采集分析软件和光监控软件的源代码。
4、本基础实验平台能做实验课程
1基于TinyOS自主协议实验列表
1．基础实验
1）LED实验；
2）定时器实验；
3）串口调试实验；
4）串口通信实验；
5）Flash组件实验；
6）超声波传感器实验；
7）继电器实验；
2．无线射频创新实验
1）点对点通信实验；
2）射频广播实验；
3）无线监听实验（Sniffer）；
4）RSSI采集实验；
5）频道设置实验；
6）发射功率设置实验；
7）AD传感器采集实验；
8）数字传感器采集实验；
9）开关量传感器采集实验；
10）传感器采集通讯实验；
11）摄像头传感器实验；
12）继电器控制实验；
3．WSN综合创新实验
1）星形网络组网实验；
2）树形网络组网实验；
3）动态路由组网实验；
4）静态路由组网实验；
5）RSSI定位实验；
6）WINCE采集综合实验；
4．应用演示实验
1）温度场实验；
2）流量监控实验；
3）光照分布实验；
4）磁场分布实验；
5．M2M实验
1）AT指令集实验；
2）短信上行实验；
3）短信下行实验；
4）端反向控制实验；
5）数据透传实验；
4．基于ZIGBEE自主协议实验列表
1．基础实验
1）LED实验；
2）定时器实验；
3）串口调试实验；
4）串口通信实验；
5）Flash组件实验；
6）看门狗实验；
2．无线射频实验
1）点对点通信实验；
2）射频广播实验；
3）RSSI采集实验；
4）系统A/D采集组件实验；
5）数字式传感器实验；
6）添加A/D传感器实验；
7）添加数字式传感器实验；
8）添加开关式传感器采集实验；
9）传感器采集通讯实验；
3．Zigbee综合创新实验
1）Zigbee星形网络拓扑实验；
2）Zigbee串状网络拓扑实验；
3）Zigbee网状网络拓扑实验；
4）Zigbee动态路由实验；
5）Zigbee网络数据互发实验；
6）Zigbee无线传感网络实验；
4．3基于RFDI实验列表
1．125K RFID实验
1）识别标签号实验；
2）寻卡实验；
3）认证操作实验；
4）读取数据实验；
5）写入数据实验；
6）休眠操作实验；
2．ISO15693实验
1）识别标签号实验；
2）寻卡实验；
3）认证操作实验；
4）读取数据实验；
5）写入数据实验；
3．ISO18000-6实验
1）软件操作实验；
2）识别标签号实验；
3）单卡识别实验；
4）多卡识别实验；
5）功率设置实验；
6）当前功率读取实验
7）设置输出功率实验；
8）读取数据实验；
9）写入数据实验；
HYD-WL-629 · 物联网开发实训实验箱
HYD-WL-629 物联网开发实训实验箱 一、系统概述 物联网操作实训设备定位于高校物联网应用专业和物联网实训室建设，采用模块化的设计模式，根据实际需求选配各种模块组建具有行业特色的物联网工程实训室，与实际应用紧密结合，覆盖物联网三个层面的主要技术，包括传感器技术， RFID 技术，无线传感网、 WiFi 、 RJ45 网络等各种通信组网技术，以及各种应用系统。 采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合…
HYD-WL-629物联网开发实训实验箱
一、系统概述
物联网操作实训设备定位于高校物联网应用专业和物联网实训室建设，采用模块化的设计模式，根据实际需求选配各种模块组建具有行业特色的物联网工程实训室，与实际应用紧密结合，覆盖物联网三个层面的主要技术，包括传感器技术，RFID技术，无线传感网、WiFi、RJ45网络等各种通信组网技术，以及各种应用系统。
采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。
二、系统的组成
1、智能家居开发平台由基础控制区、智能家居模拟应用区、温室大棚模拟应用区、智能货架区、安防监控区、集成了多种传感器和输出控制设备，学生利用ZigBee协调器、路由器、传感控制节点板，包含协调器、路由器、参考节点、定位节点、传感控制节点、温湿度传感器、光敏传感器、干簧管/紧急按键、烟雾探测传感器、人体感应传感器、直流电机、步进电机、LED灯模块、继电器、空气温度、湿度、光照强度。
三、各模块系统功能
基础控制区的功能。
温湿度传感器模块
采集环境的温度与湿度
2、光敏传感器模块
采集环境的光照强度
3、烟雾探测传感器模块
模拟安防中的烟雾探测
4、人体感应传感器
模拟安防中的入侵检测
5、紧急呼救按键 模块紧急呼救求助按钮
6、数码管模块 模块温度显示等
7、LED灯模块
模拟室内照明
8、直流电机 模拟空调风扇等家电设备
9、步进电机 模块电动窗帘、洗衣机等设备
10、继电器输出（灯）
模拟环境加温设备
2.2、智能家居电器安防管理系统
智能家居电器安防区管理系统：
1、智能家居电器安防管理系统实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能
2、通过ZigBee协调器和传感控制节点组成无线网络，采集室内温度、湿度和光照度，实现燃气与烟雾探测、入侵探测、门窗防撬，紧急求助报警等功能，并将采集的数据传输到服务器，对模拟的家电设备进行控制功能
智能家居电器安防区管理系统功能：
3、温湿度传感器模块
采集环境的温度与湿度
4、光敏传感器模块
采集环境的光线强度
3、烟雾探测传感器模块
用于安防中的烟雾探测
4、燃气探测传感器模块
用于安防中的燃气探测
5、人体感应传感器模块
模拟安防中的入侵检测
6、干簧门磁 模拟安防中的门窗防撬
7、紧急呼救按键 模块紧急呼救求助按钮
8、数码管模块 2位数码管，模拟空调温度设定
9、LED灯模块
一组四只LED灯，模拟室内照明
10、直流电机 模拟空调风扇等家电设备
11、步进电机 模块电动窗帘、洗衣机等设备
12、ZigBee传感控制节点
利用ZigBee协调器，通过传感控制节点采集多种传感数据，并进行输出控制。
13、网络摄像头 采集捕捉视频图像，远程实时动态摄像监控。
智能家居生态园艺管理系统功能
采用无线传感网络技术，可定时采集空气温度、空气湿度、CO2浓度、光照强度，土壤温和水分等，来获得作物生长的最佳条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。
利用ZigBee协调器，通过传感控制节点将环境监测数据传输到服务器，并以图表方式显示给用户，当监测数据出现异常时，可利用软件网络实现对温室设备（温、光、气、水等）的自动控制，也可以通过Internet网络远程监测环境信息和设备运行状态等。
智能家居生态园艺管理系统功能
1、温湿度传感器模块
采集温室环境的空气温度与湿度
2、光敏传感器模块
采集温室环境的光照强度
3、CO2传感器模块
监测温室环境空气中的CO2浓度
4、LED灯模块
一组四只LED灯，模拟温室大棚内环境加温
5、直流电机 模拟温室大棚内风机/换气设备
6、继电器输出（灯）
模拟温室大棚内补光灯
7、电磁阀水阀 模拟开闸放水，实现对土壤微喷灌溉
8、ZigBee协调器
组建ZigBee无线网络，将传感控制节点采集的数据传输到服务器进行处理。
9、ZigBee传感控制节点
利用ZigBee协调器，通过传感控制节点采集多种传感数据，并进行输出控制。
四、技术规格：
1.输入电源：单相三线（AC220V±10% 50Hz）
2.工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3.装置容量：<1.0kVA
4.外形尺寸：500mm×380mm×160mm
5.绝缘电阻：＞3MΩ
6.安全保护：具有漏电自动保护功能
课程与实训项目
按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。
软件与数字资源
可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。
场地与交付准备
明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。
应用与部署
- 适用对象
- 职业院校、应用型院校及专业技能实训场景
- 部署方式
- 按课程、设备型号与工位需求确认配置及安装安排
- 环境条件
- 选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认
