电工电子技术实训设备

HYD-DGDZ-2 · 电工电子综合实训平台

面向电工基础、电子技术、电机控制与电气控制课程，提供电路、仪表及电工电子综合实验与技能训练。

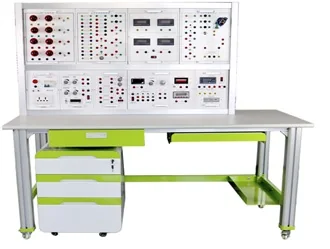

HYD-DGDZ-2电工电子综合实训平台

电工电子综合实训平台、电工电子实训室主要用于电器类、电子类、机电类专业的“电工基础”、“电子技术基础”、“电机控制”、“电气控制技术”等课程的实训教学。能力内涵：培养学生了解和掌握电子元器件及电工电子基本原理的能力，培养学生熟练使用电子仪器仪表的能力，为今后的专业实验、实训打下坚实的基础。

一、基本功能：

1、电工电子综合实训平台能完成高等院校电路分析、电工技术、电路原理、电子技术等多门课程的实验教学。

2、平台配套测量仪表精度高，采用数字化、智能化及人机对话模式，各种仪表均有可靠的保护功能。

3、电工电子综合实训平台操作面板采用铝制面板，面板厚度2mm，文字符号采用现代彩色喷描技术处理，面板标识清晰，铝面板颜色和实验台颜色一致。

4、整体采用模块化结构形式，电源和仪器仪表全部采用独立挂箱式结构，各实验模块任务明确，方便学校根据自身的教学要求，选择不同的实验配置，易于后期扩展升级。实验模块之间的工作电源用短接导线连接，既接通各模块电源，又使各模块连成一体。

5、平台装有一套电流型漏电保护器，若有漏电现象，当漏电流超过一定值时，即切断电源；各种电源及各种仪表均有可靠的保护功能。实验连接线及插座采用不同的结构，使用安全、可靠、防触电。

二、技术性能：

1、输入电源：三相四线(或三相五线)AC380V±10% 50Hz

2、装置容量：＜1.5kVA

3、外形尺寸：约1600mm×680mm×1600mm

三、实验台主要配置及功能：

电工电子综合实训平台由实验桌、实验台架、存储柜、实验挂箱组件、配件等组成。

具体参数如下：

四、完成的实验项目：

（一）电工基础实验

（二）电子基础实验

HYD-XK-790F · 电工电子技术·电力拖动实训考核装置

HYD-XK-790F电工电子技术·电力拖动实训考核装置 电工电子技术·电力拖动实训考核装置是该设备根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触器控制”等课程实训项目，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学…

HYD-XK-790F电工电子技术·电力拖动实训考核装置

电工电子技术·电力拖动实训考核装置是该设备根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触器控制”等课程实训项目，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

一、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1400mm×700mm×1500mm
二、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
    实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、七段译码器：6组七段译码器及对应译码显示数码管
8、逻辑电平显示：8位LED显示器
9、逻辑电平开关：8位开关电平输出
10、实验管理器
    平时作为时钟使用，具有设定实训时间、定时报警、切断电源功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
（二）实训挂箱及配件
1、DGJ-01 直流电路基本原理挂箱（一）
2、DGJ-02 直流电路基本原理挂箱（二）
3、DGJ-03 交流与磁电路电路基本原理挂箱（三）
4、DGJ-04 交流三相负载挂箱（四）
5、DGJ-05 基本定律定理挂箱（五）
6、DZJ-01 三极管放大电路
7、DZJ-02 场效应管及负反馈放大电路
8、DZJ-03 集成运算放大器应用（一）
9、DZJ-04集成运算放大器应用（二）
10、DZJ-05集成运算放大器应用（三）
11、DZJ-06 振荡电路和功放电路
12、DZJ-07 直流稳压电源电路
13、DZJ-08 数字电路
14、DZJ-09 综合实训
15、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子排20孔）
16、三相鼠笼交流电机1台（380V Y/△ 180W）
17、连接线一套
18、尖嘴钳、螺丝刀、剥线钳等工具一套
（三）实训桌
    实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
三、实训项目
（一）电工基础技能实训
（1）直流电路基本原理
1．电工仪表的使用与测量误差的计算
2．减少仪表测量误差的方法
3．伏安法测电阻
4．电源外特性的测定
5．电阻的串并混联
6．电流表工作原理
7．电压表工作原理
8．欧姆表工作原理
9．欧姆定律
10．互易定理
11．载维南定理
12．诺顿定理

13．惠斯通电桥
14．负载获得功率的条件
15．电阻与温度的关系：
用伏安法没出灯丝在不同电压下的阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位的测量
19．迭加定律
20．楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
（2）交流与磁路基本原理
1．串并联电路
2．电容器的串并混联电路
3．电容C在交直流中的作用
4．单相交流电路
5．日光灯电路的连接
6．提高功率因数的方法
7．交流电路参数的测量
8．正弦交流电路中RLC元件的特性
9．电焊变压器原理
10．变压器空载实验
11．变压器有载实验
12．交流互感器原理
13．电压互感器原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺接
16．三相负载星形联接
17．三相负载三角形联接
18．星形和三角形电路的等效互换
19．星形和三角形互换
20．谐振电路
21．RC选频网络
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的响应
25．RL串联电路
26．RC串联电路
27．RCL并联电路
28．电感在交直流中的作用
29．通电断电自感现象
（3）电气控制
1．三相鼠笼式异步电动机的使用
2．三相异步电动机直接启动控制
3．三相异步电动机点动控制
4．三相异步电动机自锁控制
5．接触器联锁的正反转控制
6．接触器和按钮双重联锁正反转控制
（二）电工技术实训
（1）模拟电路基本技能实训
1．二极管的正向特性
2．二极管的反向特性
3．二极管的开关特性
4．二极管嵌位器
5．二极管限幅器
6．三极管输入输出特性
7．三极管基本放大器
8．三极管限幅器
9．恒压源电路
10．恒流源电路
11．三极管开关特性
12．三极管实用电路
13．低频小信号放大器
14．带负载单极小信号电压放大
15．电压负反馈偏置电路
16．串联电流负反馈电路
17．串联电压负反馈电路
18．并联电压负反馈电路
19．并联电流负反馈电路
20．射极输出电路
21．自主射极输出电路
22．用电阻提高发射极电位
23．用稳压管提高发射极电位
24．用负反馈消除自激振荡
25．单管小信号放大器
26．双管两极放大器
27．结型效管放大器
28．场效应管分压式自偏压电路
29．用电容衰减高频电压
30．射极跟随器
31．差动放大器
32．长尾式差动放大器
33．差动输入单端输出
34．OTL互补对称放大器
35．OTL功率放大器
36．差动输入运算放大器
37．RC移相振荡器
38．PC桥式振荡器
39．电感式振荡器
40．石英晶体振荡器
41．电容三点式振荡器
42．变压器反馈式振荡器
43．双T选频网络
44．矩形波振荡器
45．锯齿波振荡器
46．正弦波振荡器
47．音频振荡器
48．正弦波余弦波振荡器
49．差动放大器基本电路
50．恒流源差动放大器
51．双电源差动放大器
52．单端输入单端输出
53．差动输入双端输出
54．恒压源恒流源
55．三管OTL互补对称放大器
56．四管OTL互补推挽功率放大器
57．集成功率放大器
58．二极管的伏安特性
59．电容隔直特性
60．三极管基本放大原理
61．共基极电路
62．共发射极电路
63．共集电极电路
64．分压式电流负反馈偏置电路
65．用热敏电阻稳定工作点
66．二极管稳定工作点
67．共源极放大电路
68．共漏极放大电路
69．共栅极放大电路
70．同相运算放大器
71．同相输入保护措施
72．基本同相运算电路
73．反相运算基本电路
74．反相输入保护措施
75．同相输入求和运算
76．双端输入求和运算
77．反相输入求和运算
78．简单的过零比较电路
79．双限比较电路
80．基本带通虑波电路
81．矩形波振荡器
82．变压整流滤波电路
83．桥式整流稳压电路
84．倍压整流电
85．三端集成稳压
86．三端可调集成稳压
87．电子滤波器
88．连续可调稳压电源
89．稳压电源软启动
90．阻容二极管储发可控硅
91．电子调压器
92．晶闸管触发电路
93．具有放大环节的稳压电源
94．并联稳压电源
95．串联稳压电源
（2）数字电路基本技能实训
1．TTL集成逻辑门的参数测试
2．CMOS逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器、分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CMOS集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
（3）综合电路实训
1．温控电路
2．排风扇自动启闭电路
3．光控电路
4．光控电路开关
5．航档灯
6．音乐门铃电路
7．电子门铃电路
8．电子报警器
9．音乐报警器
10．闪光灯
11．家用台灯调光电路
（三）电力拖动实训
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路

HYD-XK-790E · 电工电子技术实训考核装置

HYD-XK-790E电工电子技术实训考核装置 电工电子技术实训考核装置是该设备根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触器控制”等课程实训项目，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供…

HYD-XK-790E电工电子技术实训考核装置

电工电子技术实训考核装置是该设备根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触器控制”等课程实训项目，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1400mm×700mm×1500mm
二、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
    实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、七段译码器：6组七段译码器及对应译码显示数码管
8、逻辑电平显示：8位LED显示器
9、逻辑电平开关：8位开关电平输出
10、实验管理器
    平时作为时钟使用，具有设定实训时间、定时报警、切断电源功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
（二）实训挂箱及配件
1、DGJ-01 直流电路基本原理挂箱（一）
2、DGJ-02 直流电路基本原理挂箱（二）
3、DGJ-03 交流与磁电路电路基本原理挂箱（三）
4、DGJ-04 交流三相负载挂箱（四）
5、DGJ-05 基本定律定理挂箱（五）
6、DZJ-01 三极管放大电路
7、DZJ-02 场效应管及负反馈放大电路
8、DZJ-03 集成运算放大器应用（一）
9、DZJ-04集成运算放大器应用（二）
10、DZJ-05集成运算放大器应用（三）
11、DZJ-06 振荡电路和功放电路
12、DZJ-07 直流稳压电源电路
13、DZJ-08 数字电路
14、DZJ-09 综合实训
15、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子排20孔）
16、三相鼠笼交流电机1台（380V Y/△ 180W）
17、连接线一套
18、尖嘴钳、螺丝刀、剥线钳等工具一套
（三）实训桌
    实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
三、实训项目
（一）电工基础技能实训
（1）直流电路基本原理
1．电工仪表的使用与测量误差的计算
2．减少仪表测量误差的方法
3．伏安法测电阻
4．电源外特性的测定
5．电阻的串并混联
6．电流表工作原理
7．电压表工作原理
8．欧姆表工作原理
9．欧姆定律
10．互易定理
11．载维南定理
12．诺顿定理
13．惠斯通电桥
14．负载获得功率的条件
15．电阻与温度的关系：
用伏安法没出灯丝在不同电压下的阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位的测量
19．迭加定律
20．楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
（2）交流与磁路基本原理
1．串并联电路
2．电容器的串并混联电路
3．电容C在交直流中的作用
4．单相交流电路
5．日光灯电路的连接
6．提高功率因数的方法
7．交流电路参数的测量
8．正弦交流电路中RLC元件的特性
9．电焊变压器原理
10．变压器空载实验
11．变压器有载实验
12．交流互感器原理
13．电压互感器原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺接
16．三相负载星形联接
17．三相负载三角形联接
18．星形和三角形电路的等效互换
19．星形和三角形互换
20．谐振电路
21．RC选频网络
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的响应
25．RL串联电路
26．RC串联电路
27．RCL并联电路
28．电感在交直流中的作用
29．通电断电自感现象
（3）电气控制
1．三相鼠笼式异步电动机的使用
2．三相异步电动机直接启动控制
3．三相异步电动机点动控制
4．三相异步电动机自锁控制
5．接触器联锁的正反转控制
6．接触器和按钮双重联锁正反转控制
（二）电工技术实训
（1）模拟电路基本技能实训
1．二极管的正向特性
2．二极管的反向特性
3．二极管的开关特性
4．二极管嵌位器
5．二极管限幅器
6．三极管输入输出特性
7．三极管基本放大器
8．三极管限幅器
9．恒压源电路
10．恒流源电路
11．三极管开关特性
12．三极管实用电路
13．低频小信号放大器
14．带负载单极小信号电压放大
15．电压负反馈偏置电路
16．串联电流负反馈电路
17．串联电压负反馈电路
18．并联电压负反馈电路
19．并联电流负反馈电路
20．射极输出电路
21．自主射极输出电路
22．用电阻提高发射极电位
23．用稳压管提高发射极电位
24．用负反馈消除自激振荡
25．单管小信号放大器
26．双管两极放大器
27．结型效管放大器
28．场效应管分压式自偏压电路
29．用电容衰减高频电压
30．射极跟随器
31．差动放大器
32．长尾式差动放大器
33．差动输入单端输出
34．OTL互补对称放大器
35．OTL功率放大器
36．差动输入运算放大器
37．RC移相振荡器
38．PC桥式振荡器
39．电感式振荡器
40．石英晶体振荡器
41．电容三点式振荡器
42．变压器反馈式振荡器
43．双T选频网络
44．矩形波振荡器
45．锯齿波振荡器
46．正弦波振荡器
47．音频振荡器
48．正弦波余弦波振荡器
49．差动放大器基本电路
50．恒流源差动放大器
51．双电源差动放大器
52．单端输入单端输出
53．差动输入双端输出
54．恒压源恒流源
55．三管OTL互补对称放大器
56．四管OTL互补推挽功率放大器
57．集成功率放大器
58．二极管的伏安特性
59．电容隔直特性
60．三极管基本放大原理
61．共基极电路
62．共发射极电路
63．共集电极电路
64．分压式电流负反馈偏置电路
65．用热敏电阻稳定工作点
66．二极管稳定工作点
67．共源极放大电路
68．共漏极放大电路
69．共栅极放大电路
70．同相运算放大器
71．同相输入保护措施
72．基本同相运算电路
73．反相运算基本电路
74．反相输入保护措施
75．同相输入求和运算
76．双端输入求和运算
77．反相输入求和运算
78．简单的过零比较电路
79．双限比较电路
80．基本带通虑波电路
81．矩形波振荡器
82．变压整流滤波电路
83．桥式整流稳压电路
84．倍压整流电
85．三端集成稳压
86．三端可调集成稳压
87．电子滤波器
88．连续可调稳压电源
89．稳压电源软启动
90．阻容二极管储发可控硅
91．电子调压器
92．晶闸管触发电路
93．具有放大环节的稳压电源
94．并联稳压电源
95．串联稳压电源
（2）数字电路基本技能实训
1．TTL集成逻辑门的参数测试
2．CMOS逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器、分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CMOS集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
（3）综合电路实训
1．温控电路
2．排风扇自动启闭电路
3．光控电路
4．光控电路开关
5．航档灯
6．音乐门铃电路
7．电子门铃电路
8．电子报警器
9．音乐报警器
10．闪光灯
11．家用台灯调光电路

HYD-XK-790D · 电子技术综合实训考核装置

HYD-XK-790D电子技术综合实训考核装置 电子技术综合实训考核装置是该设备根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的综合实训考核装置，装置综合性强，实训内容丰富。适用高职、中职、中专、职校“数字电子技术”“模拟电子技术”等课程的实训大纲要求，其是学校新建或扩建实训室，迅速开设实训课程的理想设备。 一、技术性能 1、输入电源：三相四线～220V±10% 50Hz 2、温度：-…

HYD-XK-790D电子技术综合实训考核装置

一、技术性能
1、输入电源：三相四线～220V±10%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜0.5KVA
4、重量：120Kg
5、外形尺寸：1400mm×700mm×1500mm
二、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等组成。
（一）实训屏
    实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供直流电源、函数信号发生器、测试仪表及实训器件等。
1、电源部分：电源输入时信号灯亮，开启单相漏电开关,实训台开始工作。
1.1交流电源
1.1.1提供低压交流电源：0V、6V、10V、14V插头各一路及中心插头17V两路。
1.1.2提供0-240V连续可调交流电源，经整流环节同时可得0-250V直流电源，有表指示。
1.2、直流电源：
1.2.1四路固定直流电源：±12V、±5V，每路均有短路、过载保护功能。
1.2.2二路互相独立的0-30V连续可调恒流稳压电源，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设限流和保护功能，自动恢复功能。将两路0-30V电源通过适当的连接，可得到输出0～±30V连续可调或0-60V连续可调电源。
2、函数信号发生器：输出正弦波、矩形波、三角波
2.1频率范围：5Hz-550KHz，含五个频段。
2.2频率指示：由Hz表直接读出。
2.3电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
3、连续计数脉冲：输出频率0.5-300KHz。
4、单次脉冲：每次可输出一对正负脉冲。
5、音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
6、七段译码器：6组七段译码器及对应译码显示数码管。
7、逻辑电平显示：8位LED显示
8、逻辑电平开关：8位开关电平输出
9、智能数显直流数字电压表1只：采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-200V。手动量程为：2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
10、智能数显直流数字电流表1只：采用ECL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
（二）实训挂箱
1、DZJ-01 三极管放大电路
2、DZJ-02 场效应管及负反馈放大电路
3、DZJ-03 集成运算放大器应用（一）
4、DZJ-04 集成运算放大器应用（二）
5、DZJ-05 集成运算放大器应用（三）
6、DZJ-06 振荡电路和功放电路
7、DZJ-07 直流稳压电源电路
8、DZJ-08 数字电路实训挂箱
9、DZJ-09 综合实训挂箱
（三）实训桌
    实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
三、实训项目
（一）模拟电路基本技能实训
1．二极管的正向特性
2．二极管的反向特性
3．二极管的开关特性
4．二极管嵌位器
5．二极管限幅器
6．三极管输入输出特性
7．三极管基本放大器
8．三极管限幅器
9．恒压源电路
10．恒流源电路
11．三极管开关特性
12．三极管实用电路
13．低频小信号放大器
14．带负载单极小信号电压放大
15．电压负反馈偏置电路
16．串联电流负反馈电路
17．串联电压负反馈电路
18．并联电压负反馈电路
19．并联电流负反馈电路
20．射极输出电路
21．自主射极输出电路
22．用电阻提高发射极电位
23．用稳压管提高发射极电位
24．用负反馈消除自激振荡
25．单管小信号放大器
26．双管两极放大器
27．结型效管放大器
28．场效应管分压式自偏压电路
29．用电容衰减高频电压
30．射极跟随器
31．差动放大器
32．长尾式差动放大器
33．差动输入单端输出
34．OTL互补对称放大器
35．OTL功率放大器
36．差动输入运算放大器
37．RC移相振荡器
38．PC桥式振荡器
39．电感式振荡器
40．石英晶体振荡器
41．电容三点式振荡器
42．变压器反馈式振荡器
43．双T选频网络
44．矩形波振荡器
45．锯齿波振荡器
46．正弦波振荡器
47．音频振荡器
48．正弦波余弦波振荡器
 49．差动放大器基本电路
50．恒流源差动放大器
51．双电源差动放大器
52．单端输入单端输出
53．差动输入双端输出
54．恒压源恒流源
55．三管OTL互补对称放大器
56．四管OTL互补推挽功率放大器
57．集成功率放大器
58．二极管的伏安特性
59．电容隔直特性
60．三极管基本放大原理
61．共基极电路
62．共发射极电路
63．共集电极电路
64．分压式电流负反馈偏置电路
65．用热敏电阻稳定工作点
66．二极管稳定工作点
67．共源极放大电路
68．共漏极放大电路
69．共栅极放大电路
70．同相运算放大器
71．同相输入保护措施
72．基本同相运算电路
73．反相运算基本电路
74．反相输入保护措施
75．同相输入求和运算
76．双端输入求和运算
77．反相输入求和运算
78．简单的过零比较电路
79．双限比较电路
80．基本带通虑波电路
81．矩形波振荡器
82．变压整流滤波电路
83．桥式整流稳压电路
84．倍压整流电
85．三端集成稳压
86．三端可调集成稳压
87．电子滤波器
88．连续可调稳压电源
89．稳压电源软启动
90．阻容二极管储发可控硅
91．电子调压器
92．晶闸管触发电路
93．具有放大环节的稳压电源
94．并联稳压电源
95．串联稳压电源
（二）数字电路基本技能实训
1．TTL集成逻辑门的参数测试
2．CMOS逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式
 16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器、分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CMOS集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
（三）综合电路实训
1．温控电路
2．排风扇自动启闭电路
3．光控电路
4．光控电路开关
5．航档灯
6．音乐门铃电路 7．电子门铃电路
8．电子报警器
9．音乐报警器
10．闪光灯
11．家用台灯调光电路

HYD-XK-790C · 电工技术实训考核装置

HYD-XK-790C电工技术实训考核装置 电工技术实训考核装置是该设备根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容丰富，涵盖“电工基本技能训练”“电工综合技能训练”“电动机基本控制线路的训练”“常用生产机械电气控制线路训练”“PLC可编程控制技术与应用”“变频调速技术”课程实训科目等，结构合理，实训元器件采用挂箱和网孔板相结合形式，易增加或扩展实训项目。该装置适合高…

HYD-XK-790C电工技术实训考核装置

电工技术实训考核装置是该设备根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容丰富，涵盖“电工基本技能训练”“电工综合技能训练”“电动机基本控制线路的训练”“常用生产机械电气控制线路训练”“PLC可编程控制技术与应用”“变频调速技术”课程实训科目等，结构合理，实训元器件采用挂箱和网孔板相结合形式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

一、装置的主要优点及安全保护体系
1、实训项目采用挂箱式与网孔板式结构，易扩展新的实训项目，接近工业现场，动手能力强，充分发挥学生的主观能动性。
2、屏上装有电压型漏电保护装置和电流型漏电保护装置，控制屏内一有漏电现象，即发出告警并切断总电源，确保实训安全进行。
3、实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备的安全。
4、测量仪表精度高，采用数字化、智能化模式、符合现代测量仪表发展方向。
5、综合性强：涵盖“电工基本技能训练”“电工综合技能训练”“电机控制技术”“PLC可编程控制技术与应用”“变频调速技术”等实训项目，节省实验用房，经济效益显著。
6、具有定时与故障次数记录功能，使实训与考核有一个统一的标准。
二、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1400mm×700mm×1500mm
三、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
    实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及系统电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、实验管理器
    平时作为时钟使用，具有设定实训时间、定时报警、切断电源功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
（二）实训挂箱及配件
1、DGJ-10  电路基础实训（一）
    完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得功率的条件、电阻的串、并联等实训。
2、DGJ-11  电路基础实训（二）
   提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。
3、DGJ-12  交流电路实训（一）
    提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。
4、DGJ-13  交流电路实训（二）
    完成三相电路实训（提供六只灯泡）。
5、DGJ-14  电路基础实训（三）
    仪表量程扩展实训（电流表、电压表量程的扩展）。
6、DGJ-15  电工综合技能实训（一）
    电流表、电压表和欧姆表的设计。
7、DGJ -16  电工综合技能实训（二）
    运算放大器的应用实训、报警保护电路的设计及其应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。
8、PLC主机挂箱
    配置三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出）、RS-422通信口、SC-09通信编程电缆及转接输入输出口、开关等。随机配置仿真软件及工控组态软件。
9、变频器实训挂箱
    配置三菱FR-S520变频器，带有RS485通信接口及BOP操作面板。
10、PLC实训挂箱
(1) 八段码显示、天塔之光
(2) 交通信号灯自控和手控
(3) 水塔水位自动控制
(4) 自控成型机
(5) 自控轧钢机
(6) 多种液体自动混合 (7) 自动送料装车系统
(8) 邮件分拣机
(9) 四层电梯控制系统
(10) 机械手控制系统
(11) 加工中心控制系统
(12) 三相步进电机控制系统
11、网孔板及电气控制元器件
网孔板1块，三相闸刀1把，熔断器5只，交流接触器4只，时间继电器1只，热继电器1只，倒顺开关1只，行程开关4只，双投闸刀1只，铁壳按钮2只，单相电度表1只，铁心变压器1只，接线端子排20孔。
12、电机导轨及光码盘测速系统
    含光码盘测速系统（配有进口光电编码器）1套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好。
13、三相鼠笼交流电机2台
14、连接线一套
15、尖嘴钳、螺丝刀、剥线钳等工具一套
（三）实训桌
    实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
三、实训项目
（一）电工基本技能实训
1．本电工仪表的使用与测量误差的计算
2．减小仪表测量误差的方法
3．欧姆定律
4．电阻的串、并、混联电路
5．电阻分压器电路
6．电容的串、并、混联电路
7．电容的充放电电路
8．伏安法测电阻
9．节点电压法
10．回路电压法
11．支路电流法
12．电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值
13．电压表量程的扩展
14．电流表量程的扩展
15．已知和未知电路元件的伏安特性
16．直流电阻电路故障的检查
17．电路中电位的测量
18．基尔霍夫电压定律
19．基尔霍夫电流定律
20．电压源外特性的测定
21．叠加原理 22．电压源与电流源的等效变换
23．负载获得功率的条件
24．戴维南定理
25．诺顿定理
26．互易定理
27．二端口网络
28．双联开关两地控制
29．RLC串联交流电路
30．RLC并联交流电路
31．RLC串联谐振电路
32．电感、电容元件在直流电路和交流电路中的特性
33．正弦稳态下RL、RC串联电路
34．日光灯电路的连接
35．提高功率因数的方法
36．电磁感应现象
37．互感耦合电路
38．互感线圈同名端的判断
39．一阶电路过渡过程的研究
40．二阶电路过渡过程的研究
41．单相变压器
42．变压器参数测定及绕组极性判别
43．交流电路参数的测量
电工综合技能实训
1．运算放大器的设计及其应用
2．受控源的设计
3．电流表、电压表和欧姆表的设计
4．整流滤波电路的设计及应用
5．报警保护电路的设计及其应用
6．过渡保护的设计及其应用
（二）电机拖动及控制实训
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过载保护的正转控制线路
5．有顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．工作台自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15． QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．单相运行反接制动控制线路
20．手动降压起动
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
（三）PLC控制技术实训
1．电机控制
  实验1：电动机直接启动
  实验2：电动机正反转控制
  实验3：电动机的Y-△启动
2．八段码显示、天塔之光
  实验4：抢答器实验
实验5：优先级别判断
实验6：数值运算实验
实验7：闪烁灯光控制
实验8：发射型灯光控制
实验9：流水型灯光控制
3．交通信号灯自控和手控
实验10：经绿灯自动控制
实验11：红绿灯手动控制
实验12：红绿灯开闭时间可控实验
4．水塔水位自动控制
实验13：水池水位自动控制
实验14：水塔水位自动控制
实验15：带自诊断的水塔水位自动控制
5．自控成型机
实验16：成型机的半自动控制
实验17：成型机的全自动控制
实验18：成型机带计数的全自动控制
6．自控轧钢机
实验19：轧钢机的半自动控制
实验20：轧钢机的全自动控制
实验21：轧钢机带计数的连轧控制
7．多种液体自动混合
实验22：二种液体自动混合控制
实验23：三种液体自动混合控制
实验24：三种液体自动混合加热控制
8．自动送料装车系统
实验25：自动装车系统
实验26：自动送料装车系统
实验27：送料装车系统控制
9．邮件分拣机
实验28：单一邮件分拣控制
实验29：多邮件分拣
实验30：邮件分拣的全自动控制
10．四层电梯控制系统
11．机械手控制系统
12．五相步进电机控制系统
（四）PLC高级技能实训（包括设计、安装、调试及检修）
1．PLC控制的三相异步电动机正反转控制
2．PLC控制的三相异步电动机Y/△启动控制
3．PLC控制的三相异步电动机降压启动控制
4．PLC控制的三相异步电动机能耗制动控制
5．C620车床电气控制线路
6．C6130车床电气控制线路
7．电动葫芦电气控制线路
（五）基于变频器的电机拖动与控制实训
1．变频器功能参数设置与操作
2．变频器报警与保护功能
3．多段速度选择变频调速
4．外部端子点动控制
5．控制电机正反转运动控制
6．控制电机运行时间操作
7．瞬间停电变频器参数设定
8．外部电压变频调速
9．三相异步电动机的变频开环调速
（六）PLC、变频器的电机拖动与控制实训
1．基于PLC通信方式的多段速选择变频调速
2．基于PLC通信方式的变频器开环调速
3．基于PLC通信方式的变频器闭环调速

HYD-XK-790B · 中级电工技术实训考核装置

HYD-XK-790B中级电工技术实训考核装置 中级电工技术实训考核装置是该设备根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容丰富，涵盖“电工基本技能训练”“电工综合技能训练”“电动机基本控制线路的训练”“常用生产机械电气控制线路训练”等，结构合理，实训元器件采用挂箱和网孔板形式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实…

HYD-XK-790B中级电工技术实训考核装置

中级电工技术实训考核装置是该设备根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容丰富，涵盖“电工基本技能训练”“电工综合技能训练”“电动机基本控制线路的训练”“常用生产机械电气控制线路训练”等，结构合理，实训元器件采用挂箱和网孔板形式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

一、装置的主要优点及安全保护体系
1、实训项目采用挂箱式与网孔板相结合式结构，易扩展新的实训项目，接近工业现场，动手能力强，充分发挥学生的主观能动性。
2、屏上装有电压型漏电保护装置和电流型漏电保护装置，控制屏内一有漏电现象，即发出告警并切断总电源，确保实训安全进行。
3、实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备的安全。
4、测量仪表精度高，采用数字化、智能化模式、符合现代测量仪表发展方向。
5、具有定时与故障次数记录功能，使实训与考核有一个统一的标准。
二、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1400mm×700mm×1500mm
三、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
    实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及系统电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、实验管理器
    平时作为时钟使用，具有设定实训时间、定时报警、切断电源功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
（二）实训挂箱及配件
1、DGJ-10  电路基础实训（一）
    完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得功率的条件、电阻的串、并联等实训。
2、DGJ-11  电路基础实训（二）
   提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。
3、DGJ-12  交流电路实训（一）
    提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。
4、DGJ-13  交流电路实训（二）
    完成三相电路实训（提供六只灯泡）。
5、DGJ-14  电路基础实训（三）
    仪表量程扩展实训（电流表、电压表量程的扩展）。
6、DGJ-15  电工综合技能实训（一）
    电流表、电压表和欧姆表的设计。
7、DGJ -16  电工综合技能实训（二）
    运算放大器的应用实训、报警保护电路的设计及其应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用设计。
8、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，单相电度表1只，铁心变压器1只，接线端子排20孔）
9、三相鼠笼交流电机1台（380V Y/△ 180W）
10、连接线一套
11、尖嘴钳、螺丝刀、剥线钳等工具一套
（三）实训桌
    实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
三、实训项目
（一）电工基本技能实训
1．本电工仪表的使用与测量误差的计算
2．减小仪表测量误差的方法
3．欧姆定律
4．电阻的串、并、混联电路
5．电阻分压器电路
6．电容的串、并、混联电路
7．电容的充放电电路
8．伏安法测电阻
9．节点电压法
10．回路电压法
11．支路电流法
12．电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值
13．电压表量程的扩展
14．电流表量程的扩展
15．已知和未知电路元件的伏安特性
16．直流电阻电路故障的检查
17．电路中电位的测量
18．基尔霍夫电压定律
19．基尔霍夫电流定律
20．电压源外特性的测定
21．叠加原理
22．电压源与电流源的等效变换
23．负载获得功率的条件
24．戴维南定理
25．诺顿定理
26．互易定理
27．二端口网络
28．双联开关两地控制
29．RLC串联交流电路
30．RLC并联交流电路
31．RLC串联谐振电路
32．电感、电容元件在直流电路和交流电路中的特性
33．正弦稳态下RL、RC串联电路
34．日光灯电路的连接
35．提高功率因数的方法
36．电磁感应现象
37．互感耦合电路
38．互感线圈同名端的判断
39．一阶电路过渡过程的研究
40．二阶电路过渡过程的研究
41．单相变压器
42．变压器参数测定及绕组极性判别
43．交流电路参数的测量
44．三相负载的星形联结
45．三相负载的三角形联结
46．三相交流电路功率的测量
47．功率因数及相序的测量
48．单相电度表的安装及使用
49．三相鼠笼式异步电动机的使用
50．三相异步电动机点动控制
51．三相异步电动机自锁控制
52．三相异步电动机既可点动又可自锁控制
53．接触器联锁正反转控制
54．接钮联锁正反转控制
55．接触器和按钮双重联锁正反转控制
（二）电工综合技能实训
1．运算放大器的设计及其应用
2．受控源的设计
3．电流表、电压表和欧姆表的设计
4．整流滤波电路的设计及应用
5．报警保护电路的设计及其应用
6．过流保护的设计及其应用

HYD-XK-790A · 初级电工技术实训考核装置

HYD-XK-790A初级电工技术实训考核装置 一、技术性能 1、输入电源：三相四线（或三相五线）～380V±5% 50Hz 2、温度：-10℃～+40℃，相对湿度＜85%（25℃） 3、装置容量：＜1.5KVA 4、重量：120Kg 5、外形尺寸：1400mm×700mm×1500mm 二、实训装置基本配置及功能 本实训台主要由实训屏、实训挂箱、实训桌等到组成。 （一）实训屏 实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供…

HYD-XK-790A初级电工技术实训考核装置

一、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1400mm×700mm×1500mm
二、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
    实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-300V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、实验管理器
    平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
（二）实训挂箱及配件
1、DGJ-01 直流电路基本原理挂箱（一）
2、DGJ-02 直流电路基本原理挂箱（二）
3、DGJ-03 交流与磁电路电路基本原理挂箱（三）
4、DGJ-04 交流三相负载挂箱（四）
5、DGJ-05 基本定律定理挂箱（五）
6、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子排20孔）
7、三相鼠笼交流电机1台（380V Y/△ 180W）
8、连接线一套
9、尖嘴钳、螺丝刀、剥线钳等工具一套
（三）实训桌
    实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
三、实训项目
（一）直流电路基本原理
1．电工仪表的使用与测量误差的计算
2．减少仪表测量误差的方法
3．伏安法测电阻
4．电源外特性的测定
5．电阻的串并混联
6．电流表工作原理
7．电压表工作原理
8．欧姆表工作原理
9．欧姆定律
10．互易定理
11．载维南定理
12．诺顿定理 13．惠斯通电桥
14．负载获得功率的条件
15．电阻与温度的关系：
用伏安法没出灯丝在不同电压下的阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位的测量
19．迭加定律
20．楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
（二）交流与磁路基本原理
1．串并联电路
2．电容器的串并混联电路
3．电容C在交直流中的作用
4．单相交流电路
5．日光灯电路的连接
6．提高功率因数的方法
7．交流电路参数的测量
8．正弦交流电路中RLC元件的特性
9．电焊变压器原理
10．变压器空载实验
11．变压器有载实验
12．交流互感器原理
13．电压互感器原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺
16．三相负载星形联接
17．三相负载三角形联接
18．星形和三角形电路的等效互换
19．星形和三角形互换
20．谐振电路
21．RC选频网络
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的响应
25．RL串联电路
26．RC串联电路
27．RCL并联电路
28．电感在交直流中的作用
29．通电断电自感现象
（三）电气控制
1．三相鼠笼式异步电动机的使用
2．三相异步电动机直接启动控制
3．三相异步电动机点动控制
4．三相异步电动机自锁控制
5．接触器联锁的正反转控制
6．接触器和按钮双重联锁正反转控制

HYD-C-970DG · 电工电子技能实训考核装置

C-970DG型电工电子技能实训考核装置 一、概 述 “电工电子技能实训考核装置”是根据机械工业职业技能鉴定指导中心编写的《初级电工技术》、《中级电工技术》、《电工基础（初级工适用）》、《电工基础（中级工适用）》等教材内容而研发的考核装置。其主要内容是对教材中的直流电路、电磁原理与磁性材料、正弦交流电路、晶体管电路、晶闸管电路、数字电路、电工测量仪表、交流电机等内容进行实训验证、实训操作和考核。 二、特 点 本装置将所需各种电源、仪表、…

C-970DG型电工电子技能实训考核装置
 一、概 述
“电工电子技能实训考核装置”是根据机械工业职业技能鉴定指导中心编写的《初级电工技术》、《中级电工技术》、《电工基础（初级工适用）》、《电工基础（中级工适用）》等教材内容而研发的考核装置。其主要内容是对教材中的直流电路、电磁原理与磁性材料、正弦交流电路、晶体管电路、晶闸管电路、数字电路、电工测量仪表、交流电机等内容进行实训验证、实训操作和考核。
二、特 点
本装置将所需各种电源、仪表、负载、电子元件、电路模块、接触器等有机地结合在一起，配套齐全，用户无须购买任何其它配件就可完成所有的实训项目。该装置占地面积小，节约用房。配套电机经特殊设计，它可模拟中小型电机的特性。电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，并可扩展其它功能或开发新的实训。
装置中设有电压型漏电保护器和电流型漏电保护器，电源输出均有监视和短路的保护功能，确保操作者和设备安全。控制屏还设有定时器兼报警记录仪，为学生技能的考核提供了一个统一的标准。
三、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1500mm×700mm×1500mm
四、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、七段译码器：6组七段译码器及对应译码显示数码管
8、逻辑电平显示：8位LED显示器
9、逻辑电平开关：8位开关电平输出
10、实验管理器
平时作为时钟使用，具有设定实训时间、定时报警、切断电源功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
11、示教台配置携式电子信号测试记录模块
1）具备电压、电流、温度采集，可以记录观察电压、电流跳变的图像数据，精度±0.05%真有效值测量USB数据传输，彩屏LCD显示
2）具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。
3）集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体，不低于20M，具有1KHz基准方波输出接口；图像数据可以按时间和电压输出到EXCEL、BMP和OSC；数据记录4G；FFT、相关和功率谱频谱分析，FFT支持8～1048576点的选择，支持triangular、cosine、Bohman、Parzen等 18种窗；
4）功率谱支持自功率谱和互功率谱的计算；相关支持自相关和互相关的计算；
5）虚拟任意波形输出模块，频率25Mz ，输出波形：正弦波，三角波，方波，TTL，任意波形。
6）虚拟万用表模块：直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流电压测量，量程  60.00mV  、600.00mV、6.00V、60.00V、600.0V；直流电流测量，量程  60.00mA  、600.00mA    、6.000A、10.00A；交流电流测量，量程  60.00mA、600.00mA、6.000A、10.00A；电阻测量，量程  600、6.000 K、60.00 K、600.0 K、6.000 M  、60.00 M；电容测量，量程  40.00nF  、400.00nF、4.000uF、40.00uF、400.0uF；二极管测量   0V~2.0V

HYD-NL-365C · 电工电子电拖实验与技能综合实训考核装置

HYD-NL-365C电工电子电拖实验与技能综合实训考核装置 一、概述： 本实验与实训综合装置即能完成“电工学”“电工原理”“电子技术”“电力拖动”“工厂电气控制技术”等课程实验，又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”“电子技能训练”等课目的实训，还可扩展PLC可编程控制、变频技术等课程实验实训。实验部分在九孔万能通用实验板上完成，可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路、数字逻辑电…

HYD-NL-365C电工电子电拖实验与技能综合实训考核装置

HYD-NL-365B · 电工电子实验与技能综合实训考核装置

HYD-NL-365B电工电子实验与技能综合实训考核装置 一、概述： 本实验与实训综合装置即能完成“电工学”“电工原理”“电子技术”等课程实验，又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”“电子技能训练”等课目的实训，还可扩展PLC可编程控制、变频技术等课程实验实训。实验部分在九孔万能通用实验板上完成，可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等实验项目。电工实训考核部分在网孔…

HYD-NL-365B电工电子实验与技能综合实训考核装置

HYD-NL-365A · 电工实验与技能综合实训考核装置

HYD-NL-365A电工实验与技能综合实训考核装置 一、概述： 本实验与实训综合装置即能完成“电工学”“电工原理”等课程实验，又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”等课目的实训，还可扩展PLC可编程控制、变频技术等课程实验实训。实验部分在九孔万能通用实验板上完成，可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路等实验项目。实训考核部分在网孔板上完成，接近工业现场，动手能力强，实训方法灵活，…

HYD-NL-365A电工实验与技能综合实训考核装置

一、概述：
本实验与实训综合装置即能完成“电工学”“电工原理”等课程实验，又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”等课目的实训，还可扩展PLC可编程控制、变频技术等课程实验实训。实验部分在九孔万能通用实验板上完成，可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路等实验项目。实训考核部分在网孔板上完成，接近工业现场，动手能力强，实训方法灵活，能完成“工具及仪表的使用”，“电工基本技能训练”，“电动机的安装维护与故障处理”，“电动机基本控制线路的安装、调试与维修”，“常用生产机械电气控制线路的故障分析与处理”等实训考核项目。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想产品。

二、特点：
1、即能完成电工实验又能进行电工实训考核，大大节省实验用房，节省管理人员。
2、实验部分元件盒体透明，直观性好，盒盖与盒体采用较科学的压卡式结构，维修拆装方便。元件盒在九孔万能实验板上任意插接成实验电路，方法灵活，使学生所学知识灵活运用、快速掌握。
3、实训部分在网孔板上完成，操作方便、灵活，更换便捷，接近工业现场，易扩展实训功能或开展新实训项目。
4、实验实训项目丰富，装置功能齐全。
5、设有电压型电流型漏电保护器，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设备和操作者安全。
6、参考标准为一室12台学生台，1台教师台，用户可根据学生人数酌情增减，教师台即能演示又能分别控制学生台的工作电源。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1KVA
4、重量：200Kg
四、功能构成
1、电源及参数：
1.1输入电源：三相四线电源，输入时信号灯亮
1.2电源输出：总电源开启后，按下启动按钮，三相四线交流电源输出，有450V交流电压表指示输出电压。有0/1开关单独控制三相电源的输出。
1.3可调交直流电源：0～240V连续可调交流电源输出，有表指示。输出电流2A，同时有0-250V直流电源输出（配备一台0.5KVA单相调压器）
1.4双路恒流稳压电源：具有过载及短路保护功能，二路输出电压都为0-30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出电流为2A，具有电流值预设功能。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
1.5直流稳压电源：固定+5V，电流0.5A。
1.6低压交流电源：输出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V电源，电流1.5A。
2、安全保护：设有电压型和电流型漏电保护器，并有单片机自动控制全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮后方可再次启动电源，确保操作者和设备安全。
3、函数信号发生器（正弦波、三角波、矩形波）
3.1频率范围：5Hz到550KHz，分五个频段。
3.2 频率指示：由Hz表直接读出。
3.3电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、直流数显毫安表一只，采用ECL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
5、智能型真有效值交流电流表一只
由单片机主控测试电路构成全数显和全测程交流电流表一只，通过键控、数显窗口实现人机对话功能控制模式。能对交流信号（20-20KHz）进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。同时能对数据进行存储、查询、修改（共15组，掉电保存）。
6、智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。
五、全室构成与配备（以参考标准：1台教师台，12台学生台为例）
1、实验实训屏12个，每台学生台配备1台，材质为铁质双层亚光喷塑，左边为网孔板，右边为九孔万能实验板。下部为电源、信号及控制单元。
2、操作桌：铝木结构，桌面为防火、防水、耐磨高密度板。共12张，一桌二座，桌面配备一块胶皮板保护桌面，桌体下部为元件储存柜，放置元器件。
3、教师台1台：由实验实训演示屏、桌、学生电源集成控制器组成，即可作实验实训讲解演示又能分别控制学生台的工作电源以提高安全系数。
六、参考实验实训项目
A：实训部分
1．低压验电笔的使用
2．灭火器的操作方法（教师演示）
3．口对口人工呼吸法和胸外心脏压挤法急救的掌握
4．常用工具的使用与识别
5．常用导线的连接和绝缘的恢复
6．电烙铁的拆装与焊接技能训练
7．电工识图训练
8．电工布线工艺
9．日光灯电路的按装接线
10．单相电度表直接接线电路安装
11．单相电度表经电流互感器的接线电路安装
12．配电板安装
13．室内配线
14．室内照明电路安装
15．万用表转换开关的使用和读数
16．交流电压的测量
17．直流电压、直流电流的测量
18．电流表、电压表的安装
19．电阻的测量
20．兆欧表、钳形电流表接地电阻测定仪的使用
21．单相功率、功率因数的测量
22．三相四线有功电度表的安装接线
23．三相四线有功电度表经电流互感器的安装与接线
24．常用开关继电器拆装
25．交流接触器的拆卸与组装
26．常用启动器的结构观察与检测
27．小型变压器的制作
28．小型变压器故障检查与排除
29．三相鼠笼式电动机的拆装与测试
30．三相鼠笼式异步电动机运行巡视
31．三相鼠笼式异步电动机的定期检修
32．三相鼠笼式电动机故障分析
33．定子绕组局部故障的排除
34．单相电容式电动机绕组的拆装
35．单相电容式电动机故障与排除
36．手动正转控制线路的安装与检修训练
37．接触器点动正转控制
38．具有自锁的正转控制
39．具有过载保护的正转控制
40．接触器联锁的正反转控制
41．按钮联锁的正反转控制线路
42．按钮、接触器复合联锁的控制线路
43．按触器控制Y-△降压控制
44．X62-W型铣床主轴与进给电机的联锁控制
45．时间继电器控制Y-△降压起动控制
46．C620-1型车床控制线路的模拟安装
47．直流电动机的拆装训练（教师演示）
48．直流电动机的检修训练（教师演示）
B：实验部分
1．电工测量仪表的使用　　　　　　　
2．常用元件的识别与检测　　　　　　
3．线性元件与非线性元件的伏安特性
4．电源的外特性　　　　　　　
5．电位值、电压值的测定　　　　
6．电流表和电压表的扩程　　　　　　　
7．基尔霍夫定律的验证　　　　
8．验征楞次定律
9．迭加原理与互易定理的验证　　　　　
10．戴维南定理与诺顿定理的验征　　　　
11．电压源与电流源的等效变换　　　　　
12．受控源特性的研究　　　　　　　　　
13．一阶电路实验　　　　　　　　　　　
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得功率的条件
17．交流电路参数的测量
18．正弦交流电路中RLC元件的特性
19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星、三角接法
23．三相电路及功率的测量
24．R-C选频网络的研究
25．二端口网络研究　
26．单相变压器实验　　　　　　
27．互感电路实验
28．三相异步电动机的使用与起动
29．三相电动机继电接触控制的基本电路
30．三相电动机Y-△起动控制实验
31．三相电动机的顺序控制实验
32．三相电动机能耗制动控制实验
33．简单的电路　　　　　　　　　　　
34．电路中各点电位与参考点的选择　　
35．电阻的串联　　　　　　　　　　　　
36．电阻的并联　　　　　　　　　　　　
37．电阻的混联　　　　　　　　　　　　
38．电阻分压器电路　　　　　　　　　　
39．全电路欧姆定律　
40．电桥的应用与平衡条件　　　　　　
41．节点电压法　　　　　　　　　　　
42．回路电压法　　　　　　　
43．支路电流法　　　　　　　　　　　　
44．RCL并联电路　　　　 　　　
45．串联电路　　　　　　　　　
46．变压器结构及工作原理　　　　　
47．基尔霍夫第一定律　　　　　　　　　
48．基尔霍夫第二定律　　　　　　　　　
49．日光灯电路原理　　
50．扩大电压表量程　　　　　　　　　
51．扩大电流表量程
52．RC电路的过度过程　　　　　　　 　
53．RL过渡过程　　　　　　　　　　
54．电容的串联电路　　　　　　　　　
55．电容的并联电路
56．电容器的充放电
57．电容器在交直流中的作用
58．条形磁铁在线圈中的运动
59．电容的混联
60．纯电阻、电感、电容电路
61．磁耦合线圈的顺串
62．磁耦合线圈的反串
63．欧姆表的工作原理
64．双联开关二地控制
65．用示波器观察磁滞回线
66．磁路欧姆定律
67．两线圈的互感及同名端
68．互感耦合
69．提高功率因数的方法
70．单相电路功率的测量
71．收录机电源电路
72．滤波电路
73．电阻与温度的关系:用伏安法测出灯丝
在不同电压下的阻值。
74．三相异步电机闸刀控制正转实验
75．具有过载保护的控制线路
76．按钮控制的正反转控制线路
77．接触器控制星一三角降压起动控制线路

HYD-KE-845A · 网孔型电工技能实训考核装置

HYD-KE-845A网孔型电工技能实训考核装置 一、概 述 本实训装置主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。 二、特 点 1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训 2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建…

HYD-KE-845A网孔型电工技能实训考核装置

 一、概 述
本实训装置主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。

二、特 点
1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训
2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资
3.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠
4.实训台为双人座，即可以两个学生同时进行实训，电源独立互不干扰
5.网孔板为挂件式，采用1.5mm厚的钢板，网孔板的尺寸为600mm ×700mm,孔大小为5×10
6.配套的实训连接导线采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍青铜弹片，接触优良
三、技术性能
1.输入电压：三相四线（或三相五线）～380V±10%  50Hz
2.工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：1574mm×805mm×1650mm
5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施
四、基本配置
实训台提供两组线电压380V和相电压220V两种电源，控制屏两侧提供有单、三相电源插座。
1.设有450V指针式交流电压表1只，通过波段开关切换指示电源输入的三相线电压。
2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护；实训台提供安全型插孔三相电源输出两组，单相电源输出采用二插三孔式插座。
3.可调直流稳压电源
每个工位提供一组0～30V/2A连续可调直流电源,带有电源开关、三位半数字电压表指示、三位半数字电流表指示，输出有软截止自动恢复保护功能；
4.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有一个抽屉（带锁）用于放置工具和元器件。
五、实训项目
1.电力拖动实训项目
(1)三相异步电动机直接启动控制
(2)三相异步电动机接触器点动控制线路
(3)三相异步电动机接触器自锁控制线路
(4)Y-Δ启动手动/自动控制电路
(5)接触器联锁的三相异步电动机正反转控制线路
(6)按钮联锁的三相异步电动机正反转控制线路
(7)双重联锁的三相异步电动机正反转控制线路
(8)倒顺开关控制的三相异步电动机正反转控制线路
(9)三相异步电动机能耗制动电路
(10)三相异步电动机串电阻降压启动控制线路
(11)三相异步电动机的多地控制
(12)工作台自动往返控制线路
(13)学生自行设计电路的安装、接线与调试
2.仪表照明实训项目
(1)电工常用工具的使用
(2)白炽灯照明电路的安装
(3)两个开关控制一盏灯
(4)两地控制一盏灯
(5)声控开关控制照明电路
(6)日光灯电路
(7)电度表原理与接线
(8)单相电度表的直接接线
(9)单相电度表经电流互感器接线
(10)住宅照明线路实训

HYD-XK-745DT · 电力拖动技能实训装置

HYD-XK-745DT型电力拖动技能实训装置 电力拖动技能实训装置配合我国职业教育和就业人员实际操作、培训、鉴定的需求，该设备综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展PLC与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工…

HYD-XK-745DT型电力拖动技能实训装置

电力拖动技能实训装置配合我国职业教育和就业人员实际操作、培训、鉴定的需求，该设备综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展PLC与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。

一、特点：
 1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。如PLC或变频调速，实训的内容具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。
4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。
5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。
二、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、外形尺寸：1100×700×1400（mm）
三、装置配备
（一）电源控制屏
    控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。
1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。
2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。
3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。
4、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。
（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。
（三）实训组件
1、DW-71 电力拖动培训组件（一）
2、DW-72 电力拖动培训组件（二）
3、DW-73 电力拖动培训组件（三）
4、三相异步电动机  380V  Y/△接法，带离心开关  2台
四、实训项目
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路

HYD-XKW-860D · 网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置

HYD-XKW-860D网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置 为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，该设备综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》《变频原理及应用技术》《电子技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置电工部分采用网孔板结构，训…

HYD-XKW-860D网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置

HYD-XKW-860C-1 · 网孔型电力拖动·PLC·变频调速综合实训考核装置

HYD-XKW-860C-1网孔型电力拖动·PLC·变频调速综合实训考核装置 本装置是为了适应职业教育改革和发展的需要而研制生产的。该装置包括交流和直流电动机的电力拖动，常用低压电器及基本控制电路，同时增加了基于PLC和变频器的电机基本控制线路，以及常用机床的控制线路。装置外形美观、结构合理、实训内容丰富，实训方法接近工业现场，实训方法灵活，可扩展性强。该装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》《工厂继电器接触控制》…

HYD-XKW-860C-1网孔型电力拖动·PLC·变频调速综合实训考核装置

HYD-XKW-860C · 网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置

HYD-XKW-860C型网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置 一、产品特点： 本装置综合了大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程教学大纲的要求而研发。采用“网孔板”结构，功能和性能优越，符合职业教育改革和发展，其外形美观、结构合理、牢固、耐用，配备多种常用电机及配套工作电源。实训内容丰富，实训方法接近工业现场，实训方法灵活、增加元器件即可增加实训项目，可扩展性强。装置设置多重科学安全保护措…

HYD-XKW-860C型网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置

HYD-XKW-860B · 网孔型电工电子技能及工艺实训考核装置

HYD-XKW-860B型网孔型电工电子技能及工艺实训考核装置 一、产品特点： 为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，该设备综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电子技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置电工部分采用网孔板结构，训练与鉴定接近工业现场，外形美观、结构合理、牢固、耐用，实训方式灵活，增加元器件即可增加实训项目…

HYD-XKW-860B型网孔型电工电子技能及工艺实训考核装置

HYD-XKW-860A · 网孔型电工技能及工艺实训考核装置

HYD-XKW-860A型网孔型电工技能及工艺实训考核装置 一、产品特点： 为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，该设备综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构，训练与鉴定接近工业现场，外形美观，结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强，装置设置多重科…

HYD-XKW-860A型网孔型电工技能及工艺实训考核装置

HYD-XK-800E · 高性能电工电子电拖及自动化技术实训与考核装置

HYD-XK-800E型高性能电工电子电拖及自动化技术实训与考核装置 一、概述： 本装置适用各类职业院校、中专、技校电工、电子、电拖、机电一体化、自动化等专业的教学和从事相关专业的技术人员实训考核。装置有机地融合了电工、电子、电力拖动、PLC、变频器、单片机、触摸屏等实训内容，配备多块可自由组合的实训挂箱，实现了教学资源共享，一机多用，创造性地把教学管理、教材、教案、实训、认证、考核融于一体，大大节省实训用房、减少管理人员，经济效益显著…

HYD-XK-800E型高性能电工电子电拖及自动化技术实训与考核装置

（6）单片机技能实训

HYD-XK-800D · 高性能电工电子电拖及自动化技术实训与考核装置 弘毅道

HYD-XK-800D型高性能电工电子电拖及自动化技术实训与考核装置 一、概述： 本装置适用各类职业院校、中专、技校电工、电子、电拖、机电一体化、自动化等专业的教学和从事相关专业的技术人员实训考核。装置有机地融合了电工、电子、电力拖动、PLC、变频器等实训内容，配备多块可自由组合的实训挂箱，实现了教学资源共享，一机多用；创造性地把教学管理、教材、教案、实训、认证、考核融于一体，大大节省实训用房、减少管理人员，经济效益显著，其是高等院校、…

HYD-XK-800D型高性能电工电子电拖及自动化技术实训与考核装置

HYD-XK-800C · 高性能电工电子电力拖动技术实训考核装置

HYD-XK-800C型高性能电工电子电力拖动技术实训考核装置 本装置涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触控制”“常用生产机械电气控制”等课程的实训大纲要求，其适合普通高校、职业院校、技校、职校等实验室新建、扩建、为学校迅速开设实训课程提供了理想的实训设备。 一、技术性能： 1、工作电源：三相四线（或三相五线）～380V±5% 50Hz 2、温度：-10℃～+40℃，相对湿度＜85…

HYD-XK-800C型高性能电工电子电力拖动技术实训考核装置

HYD-XK-800B · 高性能电工电子技术实训考核装置

HYD-XK-800B型高性能电工电子技术实训考核装置 一、概述： 本装置涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触控制”等课程的实训大纲要求，其适合普通高校、职业院校、技校、职校等实验室新建、扩建、为学校迅速开设实训课程提供了理想的实训设备。 二、特点 1、综合性强：综合了目前国内各类学校电工类基础课程的全部实训内容。 2、实训的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换…

HYD-XK-800B型高性能电工电子技术实训考核装置

HYD-XKW-800A · 高性能电工技术实训考核装置

HYD-XKW-800A型高性能电工技术实训考核装置 一、概述： 高性能电工技术实训考核装置是实训内容根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，并按照职业教育的教学和实训要求而设定，涵盖“电路分析”“电工基础”“电工学” “电机控制”“继电接触控制”等课程的实训大纲要求，其适合高等职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。 二、特点 1、综合性强：综合了目前国内各…

HYD-XKW-800A型高性能电工技术实训考核装置

HYD-XK-790G · 电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

HYD-XK-790G 电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置 本装置是职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触控制”“单片机技术”“PLC可编程控制及应用”“传感器技术与应用”，实训内容丰富，结构合理，一机多用，大大节省实验室，减少管理人员。经济效益显著。该装置适合高…

HYD-XK-790G 电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

HYD-DZ-128 · 电子技术综合实训考核设备

HYD-DZ-128 电子技术综合实训考核设备 一、技术指标要求 1. 输入电压：单相三线～ 220V ± 10% 50Hz ；装置容量：≤ 1kVA ； 2. 外形尺寸（ mm ）： 1600 × 800 × 2000 ；（± 5mm ） 3. 安全保护：具有漏电保护功能。 二、基本配置要求 （一）实训台 4. 实验台采用双层设计。上层为隔板，可放置焊接工具等。下层为实验台面，台面可放置仪器仪表（如信号发生器、交流毫伏表、示波器等）。…

HYD-DZ-128电子技术综合实训考核设备

一、技术指标要求

1.输入电压：单相三线～220V±10% 50Hz；装置容量：≤1kVA；

2.外形尺寸（mm）：1600×800×2000；（±5mm）

3.安全保护：具有漏电保护功能。

二、基本配置要求

（一）实训台

4.实验台采用双层设计。上层为隔板，可放置焊接工具等。下层为实验台面，台面可放置仪器仪表（如信号发生器、交流毫伏表、示波器等）。中间为方孔挂板，可放置图纸、导线、物料盒和工具等。顶部设有条形LED照明，照明开关独立控制；

5.实验台面板：E1级三聚氰胺复面合成板，台面厚度≥25mm；

6.采用四根≥70×70mm工业铝型材立柱为支撑，表面氧化处理，四面带槽，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件，立柱端部安装调节脚；台面高度≥800mm，桌面板下设支撑框架，截面尺寸≥30×30mm，承受力≥300Kg，外观简洁、大气、新颖；

7.存储柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸（mm）：宽450×深550×高705（±5mm），总重量≥31kg；底部配有4个1.5寸万向带刹车脚轮，用于放置实验导线及配件。

（二）实训电源

8.交流电源（2组）：电源开关采用漏电保护器控制，并设有电源指示灯；配4路5孔AC 220V电源接口，可为实训套件和外配仪器设备提供工作电源；

9.直流电源（2组）：每组电源采用开关单独控制，设有保险丝保护，提供±12V/0.5A、±5V/0.5A四路固定电源输出，每路输出设有电源指示灯；

10.方孔挂钩零件盒（8个）：尺寸（长×宽×高，mm）：100×130×70（±2mm），采用一体化成型，可放置不同元器件。

三、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

四、基础配置清单

（一）示波器（1台）

31.带宽：150M，双通道；

32.实时采样率：1G Sa/s（非交织模试），双通道同时打开采样率：1G Sa/s；

33.8英寸显示屏，分辨率不小于800*600，屏幕显示支持亮度调节（可选配触摸屏）；

34.存储深度：80M点；

35.具有自动量程功能，打开该功能后改变输入信号的幅度或频率，无需手动干预，仪器会自动根据信号大小将时基及垂直档位调节到合适量程，使仪器自动显示一个合理的波形（并非自动设置功能）；

36.两个通道垂直档位分别由两个独立的旋钮控制，操作便捷；

37.具有电流测量功能，方便电压、电流切换测量；

38.便捷的一键式设计，支持一键式打印和一键恢复出厂设置；

39.具有20组教学设置功能：①单级放大电路测量；②场效应管放大器测量；③两级放大电路测量；④负反馈放大电路测量；⑤射极跟随器测量；⑥差动放大电路测量；⑦比例求和运算电路测量；⑧积分与微分电路测量；⑨波形发生电路测量；⑩有源滤波器测量；⑪电压比较器测量；⑫集成电路RC正弦波振荡器测量；⑬集成功率放大器测量；⑭RC正弦波振荡器测量；⑮LC振荡器及选频放大器测量；⑯电流/电压转换电路测量；⑰互补对称功率放大器测量；⑱波形变换电路测量；⑲函数信号发生器的组装与调试测量；⑳噪音峰值测量；

40.具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，支持二次开发，并提供编程手册；

41.时基精度不低于1ppm，内置6位1ppm精确度频率计，频率精度精确到0.01Hz；

42.支持加、减、乘、除、开方、积分、微分、自定义数学运算等运算功能；

43.屏幕保护功能；仪器在长时间没有操作会自动进入休眠状态，在节能的同时还可以延长仪器的使用寿命。

44.配置不少于38种自动测量项：峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓、延迟A→B↑、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面积、周期面积等；

45.具备不少于边沿、视频、脉宽、斜率、欠幅、窗口、Timeout、第N边沿等触发类型，支持逻辑触发，总线触发（I2C、SPI、RS232、CAN）及可选配解码功能；

46.支持与信号发生器，电源，万用表组建互联网实验室管理；

（2）信号发生器（1台）

47.60MHz最高输出频率，300MSa/s最高采样率，双通道独立输出；

48.its垂直分辨率，100K点任意波形长度；

49.丰富的波形输出：5种基本波形正弦波、方波、锯齿波、脉冲波、噪声，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、DC电压等共计不小于150种；

50.正弦波：1μHz～35MHz，方波：1μHz～15MHz，脉冲波：1μHz～15MHz，锯齿波：1μHz～1MHz，任意波：1μHz～10MHz，噪声波：20MHz（-3dB，典型值）；

51.丰富的调制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSBAM、QPSK；

52.支持SCPI通信功能、labview 通信功能；≥3.6英寸显示屏，整体尺寸：不大于200mm（长）×92mm（高）×157mm（深）；超薄机身，使用方便；

53.万用表1台：数显万用表；

54.直流电源一套：V/A/W/S 数显尺寸：≥330”250×155mm，四位数显；

55.工位桌凳1套：双人工位；

56.可编程工作站1套：CUP≥i5 10代；内存：≥8G+256G。

HYD-DG-1 · 电工技术实验装置

HYD-DG-1 电工技术实验装置 一、特点 1 、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。 2 、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可。扩展功能或开发新实验。 3 、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。 4 、一致性强 实验器件选择合理、配套完…

 HYD-DG-1电工技术实验装置

一、特点

1、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。

2、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可。扩展功能或开发新实验。

3、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。

4、一致性强 实验器件选择合理、配套完整，使多组实验结果有良好的同一性，便于教师组织和指导实验教学。

5、直观性强 本装置采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作、维护简便。

二、功能

1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。

2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。

3、能完成“电路分析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。

4、能完成模电、数电制实验。

三、技术性能

1、输入电源：三相四线(或三相五线)   380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、外形尺寸：1600×680×1700MM

4、装置容量：＜1.5KVA

四、装置的配备

装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。

（一）HYD-DG-01电源仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下：

1、主控功能板

1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。

1.2 提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。

1.3 提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

1.4 设有照明220V/30W日光灯一盏，供实验照明用；还设有220V/30W的日光灯灯管一支，将灯管的四个头引出以供实验用。

1.5 设有真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

1.6、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

2、全功能DDS函数信号源

A.高频率分辨率：0.01Hz  B.高频率精确度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精确可调   E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制   G.外部频率测量  H..预设频率存储、调入功能  I. 输出衰减，由两个“衰减”按键选择。

技术指标：

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%

D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz

4、外测量功能：

频率范围：1Hz-60MHz   信号幅度：0.5Vpp-20Vpp  外计数范围：0-4294967296

存储和调入：具有10组参数存储与调出的功能。

3、仪表、受控源功能板

3.1智能交流电压表（1只）

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。。

3.2智能交流电流表（1只）

测量范围0～5A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分20mA、200mA、2A、5A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.2智能直流电压表(1只)

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.4智能直流电流表（1只）

测量范围0～2A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2mA、20mA、200mA、2A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.5 受控源CCVS、VCCS两路，打开电源开关，CCVS、VCCS两路受控源即可工作，通过适当的连接，即可获得VCVS、CCCS受控源的功能。此外，还设有±12V两路直流稳压电源，并有发光管指示。

（二）HYD-DG-02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。

（三）实验组件挂箱

 1、HYD-DG-03电路基础实验箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

2、HYD-DG-04交流电路实验箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。

3、HYD-DG-05元件箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。

4、HYD-DG-06单相智能功率、功率因数表（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。

5、HYD-DG-10受控源(四路)、回转器、负阻抗变换器（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。

6、智能教学测控仪实验箱

系统采用一体化设计，7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。

1）集成3通道示波器不低于20K带宽、X轴时间选择（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y轴幅度选择（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰减选择（×1; ×10; ×50;），3个通道各自的频率、有效值、峰峰值显示，3个通道使能开关以及暂停开关。

2）集成3路任意函数发生器，内置正弦波、方波、三角波、锯齿波、梯形波，最大输出幅度 10Vpp，输出阻抗 50Ω±10% ，占空比范围 1%-99%（方波），最大输出频率范围不低于0. 1Hz-20KHz，输出幅度可调。

3）集成5路PWM脉冲发生器，5个通道独立调节，频率范围不低于0Hz~20KHz，占空比范围：0-100%，1%步进，输出幅值：5V/12V切换选择。

4）集成16路模拟测量，可独立测量16路0-30V模拟量信号并实时曲线显示，通道名称可以自定义。

5）集成故障模拟发生器，可自由设定电路中16路各种常见故障，线路断路、偶发等故障现象，有教师登录界面和学生排故界面，自动评分功能，通道名称可以自定义。

6）集成16路数字量输入监测，最大输入电压24V，用于监测常用传感器检测开关量信号，通道名称可以自定义。

7）虚拟万用表功能

直流电压：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自动换挡

交流电压：600.0mV / 6.000V / 60.00V / 600.0V /760V自动换挡

直流电流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A

交流电流： 600.0mA / 6.000A / 20.00A自动换挡

电 阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自动换挡

二 极 管：0.000~3.300V，3.3V以上串口输出超载异常

通断检测：50Ω及以下时发声，610Ω或以上串口输出超载异常

电 容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自动换挡

频 率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自动换挡

频 率2：10MHz

8）上位机软件可通过无线网络控制测控仪的3通道示波器功能、3路函数发生器功能、PWM脉冲发生器功能、16路模拟测量功能、16路故障模拟发生器功能、16路数字量输入监测功能

五、配套软件

1、电工基本技能仿真实训软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真

1）电子仿真

（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术

（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真

（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；

（3）综合技能实训

①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故

2）电气仿真

（1）电工基本常识与操作：

①安全用电常识：触电方式；防护措施；接地接零；急救措施

②常用电工工具：通用工具；线路工具；设备工具

③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复

④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程

（2）电工仪表

①万用表：外形仿真，结构仿真，面板仿真，使用仿真；

②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；

③钳形电流表：外形仿真，原理仿真，使用仿真；

④兆欧表：外形仿真，原理仿真，使用仿真；

⑤直流电桥：外形仿真，使用仿真；

⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；

（3）照明电路安装

①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；

②两地控制线路：器材仿真，电路仿真连线仿真

（4）电机与变压器

①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；

②单相异步电动机：外形仿真，结构仿真，装配仿真；

③伺服电动机：外形仿真，结构仿真，原理仿真；

④步进电动机：外形仿真，原理仿真；

⑤直流电动机：外形仿真，结构仿真，装配仿真；

⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；

（5）低压电器

①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；

②继电器：外形仿真，结构仿真，原理仿真，检测仿真；

③常用闸刀开关：外形仿真，结构仿真；

④低压断路器：外形仿真，结构仿真，原理仿真；

⑤熔断器：外形仿真，结构仿真；

⑥启动器：外形仿真

⑦主令电器：外形仿真，结构仿真；

（6）电动机控制仿真

①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真

②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真

③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、

（7）电工识图

3）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

5）液压传动原理的动态演示并不少于18种动态演示。

6）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真

7）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。

8）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

11）电机软启动及电机保护器的仿真

2、全数字化电工实验仿真软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

（1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行35个大项仿真实验如下

（2）仿真信号源功能提供：

1）仿真交流220V输出一路；2）仿真三相380V交流输出一路；3）仿真双路DC 0-30V直流可调电源；4）仿真AC 0-30V交流可调电源一路；5）仿真函数信号发生器一路；6）仿真固定直流电源±5V, ±15V；

（3）仿真测量仪表功能提供：

1）仿真双综示波器；2）仿真直流电压电流表各一只；3）仿真交流电压电流表各一只；4）仿真万用表一只；

（4）仿真实验内容具有实验目的，实验器材，实验步骤，实验原理图，操作连线功能

（5）模拟接线具有实训接线，连线提示，一键连线功能

（6）实验电路具有仿真测量功能

（7）学生做完实验，通过学生端上传实验报告

（8）教师可进行无纸化考试，可进行选择题、判断题、问答题考试模式（老师发试题，学生答题计分后上传)

六、基本实验项目

（一）电工基本实验

1．基本电工仪表的使用与测量误差的计算

2．减少仪表测量误差的方法

3．线性与非线性电路元件伏安特性的测绘

4．电位、电压的测定及电路电位图的绘制

5．基尔霍夫定律验证及故障判断

6．叠加定理验证及故障判断

7．电压源与电流源的等效变换

8．戴维南定理的验证

9．诺顿定理验证

10．双口网络测试

11．互易定理验证

12．受控源VCCS、VCVS、CCVS、CCCS的

实验研究

13．典型电信号的观察与测量

14．RC一阶电路响应的测试

15．二阶动态电路响应的研究

16．R、L、C元件阻抗特性的测试

17．RC串、并联选频网络特性测试

18．R、L、C串联谐振电路的研究

19．用三表法测量交流电路等效参数

20．正弦稳态交流电路相量的研究

（日光灯功率因数提高实验）

21．互感实验

22．单相铁心变压器特性的测试

23．三相交流电路电压、电流的测量

24．三相电路功率的测量

25．单相电度表的校验

26．功率因数及相序的测量

27．负阻抗变换器及其应用

28．回转器及其应用

七、配置清单（每台）

HYD-DG-1A · 电工电子实验装置

HYD-DG-1A 电工电子实验装置 一、特点 1 、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。 2 、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可。扩展功能或开发新实验。 3 、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。 4 、一致性强 实验器件选择合理、配套…

 HYD-DG-1A电工电子实验装置

一、特点

1、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。

2、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可。扩展功能或开发新实验。

3、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。

4、一致性强 实验器件选择合理、配套完整，使多组实验结果有良好的同一性，便于教师组织和指导实验教学。

5、直观性强 本装置采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作、维护简便。

二、功能

1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。

2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。

3、能完成“电路分析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。

4、能完成模电、数电制实验。

三、技术性能

1、输入电源：三相四线(或三相五线)   380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、外形尺寸：1600×680×1700MM

4、装置容量：＜1.5KVA

四、基本实验项目

（一）电工基本实验

1．基本电工仪表的使用与测量误差的计算

2．减少仪表测量误差的方法

3．线性与非线性电路元件伏安特性的测绘

4．电位、电压的测定及电路电位图的绘制

5．基尔霍夫定律验证及故障判断

6．叠加定理验证及故障判断

7．电压源与电流源的等效变换

8．戴维南定理的验证

9．诺顿定理验证

10．双口网络测试

11．互易定理验证

12．受控源VCCS、VCVS、CCVS、CCCS的

实验研究

13．典型电信号的观察与测量

14．RC一阶电路响应的测试

15．二阶动态电路响应的研究

16．R、L、C元件阻抗特性的测试

17．RC串、并联选频网络特性测试

18．R、L、C串联谐振电路的研究

19．用三表法测量交流电路等效参数

20．正弦稳态交流电路相量的研究

（日光灯功率因数提高实验）

21．互感实验

22．单相铁心变压器特性的测试

23．三相交流电路电压、电流的测量

24．三相电路功率的测量

25．单相电度表的校验

26．功率因数及相序的测量

27．负阻抗变换器及其应用

28．回转器及其应用

（二）数字电路实验项目：

实验一  晶体管开关特性、限幅器与箝位器

实验二  门电路电参数的测试

实验三  CMOS门电路测试

实验四  门电路逻辑功能及测试

实验五  组合逻辑电路（半加器全加器及逻辑运算）

实验六  触发器（一）R-S，D，J-K

实验七  触发器（二） 三态输出触发器及锁存器

实验八  时序电路测试及研究

实验九  集成计数器及寄存器

实验十  译码器和数据选择器

实验十一  波形产生及单稳态触发器

实验十二  555时基电路

实验十三  同步时序电路设计

实验十四  四路优先判决电路

实验十五  模数、数模转换电路实验

（三）模拟电路实验

实验一  常用电子仪器使用练习、用万用表

实验二  单级放大电路

实验三  场效应管放大器

实验四  两级放大电路

实验五  负反馈放大电路

实验六  射极跟随器

实验七  差动放大电路

实验八  比例求和运算电路

实验九  积分与微分电路

实验十  波形发生电路

实验十一  有源滤波器

实验十二  电压比较器

实验十三  集成电路RC正弦波振荡器

实验十四  集成功率放大器

实验十五  整流滤波与并联稳压电路

实验十六  串联稳压电路

实验十七  集成稳压器

实验十八  RC正弦波振荡器

实验十九  LC振荡器及选频放大器

实验二十   电流/电压转换电路

实验二十一  电压/频率转换电路

实验二十二  互补对称功率放大器

实验二十三  波形变换电路

五、装置的配备

装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。

（一）HYD-DG-01电源仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下：

1、主控功能板

1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。

1.2 提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。

1.3 提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

1.4 设有照明220V/30W日光灯一盏，供实验照明用；还设有220V/30W的日光灯灯管一支，将灯管的四个头引出以供实验用。

1.5 设有真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

1.6、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

2、全功能DDS函数信号源

A.高频率分辨率：0.01Hz  B.高频率精确度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精确可调   E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制   G.外部频率测量  H..预设频率存储、调入功能  I. 输出衰减，由两个“衰减”按键选择。

技术指标：

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%

D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz

4、外测量功能：

频率范围：1Hz-60MHz   信号幅度：0.5Vpp-20Vpp  外计数范围：0-4294967296

存储和调入：具有10组参数存储与调出的功能。

3、仪表、受控源功能板

3.1智能交流电压表（1只）

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。。

3.2智能交流电流表（1只）

测量范围0～5A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分20mA、200mA、2A、5A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.2智能直流电压表(1只)

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.4智能直流电流表（1只）

测量范围0～2A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2mA、20mA、200mA、2A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.5 受控源CCVS、VCCS两路，打开电源开关，CCVS、VCCS两路受控源即可工作，通过适当的连接，即可获得VCVS、CCCS受控源的功能。此外，还设有±12V两路直流稳压电源，并有发光管指示。

4、智能教学测控仪（整个教室配置1套）

系统采用一体化设计（拒绝采用功能拼凑型），7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。

1）集成3通道示波器不低于20K带宽、X轴时间选择（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y轴幅度选择（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰减选择（×1; ×10; ×50;），3个通道各自的频率、有效值、峰峰值显示，3个通道使能开关以及暂停开关。

2）集成3路任意函数发生器，内置正弦波、方波、三角波、锯齿波、梯形波，最大输出幅度 10Vpp，输出阻抗 50Ω±10% ，占空比范围 1%-99%（方波），最大输出频率范围不低于0. 1Hz-20KHz，输出幅度可调。

3）集成5路PWM脉冲发生器，5个通道独立调节，频率范围不低于0Hz~20KHz，占空比范围：0-100%，1%步进，输出幅值：5V/12V切换选择。

4）集成16路模拟测量，可独立测量16路0-30V模拟量信号并实时曲线显示，通道名称可以自定义。

5）集成故障模拟发生器，可自由设定电路中16路各种常见故障，线路断路、偶发等故障现象，有教师登录界面和学生排故界面，自动评分功能，通道名称可以自定义。

6）集成16路数字量输入监测，最大输入电压24V，用于监测常用传感器检测开关量信号，通道名称可以自定义。

7）虚拟万用表功能

直流电压：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自动换挡

交流电压：600.0mV / 6.000V / 60.00V / 600.0V /760V自动换挡

直流电流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A

交流电流： 600.0mA / 6.000A / 20.00A自动换挡

电 阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自动换挡

二 极 管：0.000~3.300V，3.3V以上串口输出超载异常

通断检测：50Ω及以下时发声，610Ω或以上串口输出超载异常

电 容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自动换挡

频 率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自动换挡

频 率2：10MHz

8）上位机软件可通过无线网络控制测控仪的3通道示波器功能、3路函数发生器功能、PWM脉冲发生器功能、16路模拟测量功能、16路故障模拟发生器功能、16路数字量输入监测功能

（二）HYD-DG-02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。右边设有放置示波器用的可拆卸搁板。

（三）实验组件挂箱

 1、HYD-DG-03电路基础实验箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

2、HYD-DG-04交流电路实验箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。

3、HYD-DG-05元件箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。

4、HYD-DG-06单相智能功率、功率因数表（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。

5、HYD-DG-10受控源(四路)、回转器、负阻抗变换器（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。

（四）HYD-DG-12数字电路

1、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

2、固定频率脉冲源7路，输出均为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、

100KHz、1MHz；

3、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。

4、六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz

5、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

6、十六位逻辑电平指示灯：红色表示高电平‘1’，绿色表示低电平‘0’。

7、数码管显示：六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。

8、可变电位器2只，阻值分别22K，100K。

9、开放实验区，用于扩展实验、课程设计使用。

（1）提供锁紧插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的种IC。

（2）面包板二块，可接插电阻、电容、稳压管、二极管、三极管等元器件。

（五）HYD-DG-12模拟电路

1、电源：输入：AC 220V±10%，50HZ输出： DC：+5V，DC I≥1A DC：-5V～-12V可调，I≥0.2A DC：＋5V～＋27V可调，DC I≥0.2A   以上各路输出均有过流保护，自动恢复功能AC V:7.5V×2；AC I≥0.15A

2、直流信号源：  双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调.

3、函数发生器：输出频率：2Hz～90KHz，分四档可输出 方波：  0～20V三角波：0～15V正弦波：0～10V

4、数字频率计（0～300KHz）

5、数字直流电压表（0～30V）

6、分立元件电路

（1） 整流、滤波和串联稳压电路；（2）单级放大电路；（3）两级阻容耦合放大电 路；

（4）负反馈放大电路；（5）射极跟随器；（6）差动放大电路；（6）互补对称功放电路；

（7）场效应管电路；（8）可控硅电路； （9）电阻、电容和二、三极管等组成；

（10）电位器组、12V灯泡、扬声器。（11）两个独立的运算放大器(741)；（12）集成功放(LM386)；（13）集成稳压电路

（六）配套软件

1、电工基本技能仿真实训软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真

1）电子仿真

（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术

（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真

（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；

（3）综合技能实训

①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故

2）电气仿真

（1）电工基本常识与操作：

①安全用电常识：触电方式；防护措施；接地接零；急救措施

②常用电工工具：通用工具；线路工具；设备工具

③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复

④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程

（2）电工仪表

①万用表：外形仿真，结构仿真，面板仿真，使用仿真；

②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；

③钳形电流表：外形仿真，原理仿真，使用仿真；

④兆欧表：外形仿真，原理仿真，使用仿真；

⑤直流电桥：外形仿真，使用仿真；

⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；

（3）照明电路安装

①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；

②两地控制线路：器材仿真，电路仿真连线仿真

（4）电机与变压器

①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；

②单相异步电动机：外形仿真，结构仿真，装配仿真；

③伺服电动机：外形仿真，结构仿真，原理仿真；

④步进电动机：外形仿真，原理仿真；

⑤直流电动机：外形仿真，结构仿真，装配仿真；

⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；

（5）低压电器

①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；

②继电器：外形仿真，结构仿真，原理仿真，检测仿真；

③常用闸刀开关：外形仿真，结构仿真；

④低压断路器：外形仿真，结构仿真，原理仿真；

⑤熔断器：外形仿真，结构仿真；

⑥启动器：外形仿真

⑦主令电器：外形仿真，结构仿真；

（6）电动机控制仿真

①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真

②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真

③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、

（7）电工识图

3）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

5）液压传动原理的动态演示并不少于18种动态演示。

6）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真

7）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。

8）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

11）电机软启动及电机保护器的仿真

2、全数字化电工实验仿真软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

（1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行35个大项仿真实验如下

（2）仿真信号源功能提供：

1）仿真交流220V输出一路；2）仿真三相380V交流输出一路；3）仿真双路DC 0-30V直流可调电源；4）仿真AC 0-30V交流可调电源一路；5）仿真函数信号发生器一路；6）仿真固定直流电源±5V, ±15V；

（3）仿真测量仪表功能提供：

1）仿真双综示波器；2）仿真直流电压电流表各一只；3）仿真交流电压电流表各一只；4）仿真万用表一只；

（4）仿真实验内容具有实验目的，实验器材，实验步骤，实验原理图，操作连线功能

（5）模拟接线具有实训接线，连线提示，一键连线功能

（6）实验电路具有仿真测量功能

（7）学生做完实验，通过学生端上传实验报告

（8）教师可进行无纸化考试，可进行选择题、判断题、问答题考试模式（老师发试题，学生答题计分后上传)

七、配置清单（每台）

HYD-DG-1B · 电工电子电力拖动实验装置

HYD-DG-1B 电工电子电力拖动实验装置 一、特点 1 、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。 2 、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可。扩展功能或开发新实验。 3 、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。 4 、一致性强 实验器件选择合…

HYD-DG-1B电工电子电力拖动实验装置

一、特点

1、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。

2、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可。扩展功能或开发新实验。

3、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。

4、一致性强 实验器件选择合理、配套完整，使多组实验结果有良好的同一性，便于教师组织和指导实验教学。

5、直观性强 本装置采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作、维护简便。

二、功能

1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。

2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。

3、能完成“电路分析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。

4、能完成模电、数电制实验。

三、技术性能

1、输入电源：三相四线(或三相五线)   380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、外形尺寸：1600×680×1700MM

4、装置容量：＜1.5KVA

四、装置的配备

装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。

（一）HYD-DG-01电源仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下：

1、主控功能板

1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。

1.2 提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。

1.3 提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

1.4 设有照明220V/30W日光灯一盏，供实验照明用；还设有220V/30W的日光灯灯管一支，将灯管的四个头引出以供实验用。

1.5 设有真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

1.6、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

2、全功能DDS函数信号源

A.高频率分辨率：0.01Hz  B.高频率精确度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精确可调   E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制   G.外部频率测量  H..预设频率存储、调入功能  I. 输出衰减，由两个“衰减”按键选择。

技术指标：

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%

D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz

4、外测量功能：

频率范围：1Hz-60MHz   信号幅度：0.5Vpp-20Vpp  外计数范围：0-4294967296

存储和调入：具有10组参数存储与调出的功能。

3、仪表、受控源功能板

3.1智能交流电压表（1只）

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。。

3.2智能交流电流表（1只）

测量范围0～5A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分20mA、200mA、2A、5A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.2智能直流电压表(1只)

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.4智能直流电流表（1只）

测量范围0～2A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2mA、20mA、200mA、2A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.5 受控源CCVS、VCCS两路，打开电源开关，CCVS、VCCS两路受控源即可工作，通过适当的连接，即可获得VCVS、CCCS受控源的功能。此外，还设有±12V两路直流稳压电源，并有发光管指示。

4、智能教学测控仪（整个教室配置1套）

系统采用一体化设计（拒绝采用功能拼凑型），7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。

1）集成3通道示波器不低于20K带宽、X轴时间选择（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y轴幅度选择（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰减选择（×1; ×10; ×50;），3个通道各自的频率、有效值、峰峰值显示，3个通道使能开关以及暂停开关。

2）集成3路任意函数发生器，内置正弦波、方波、三角波、锯齿波、梯形波，最大输出幅度 10Vpp，输出阻抗 50Ω±10% ，占空比范围 1%-99%（方波），最大输出频率范围不低于0. 1Hz-20KHz，输出幅度可调。

3）集成5路PWM脉冲发生器，5个通道独立调节，频率范围不低于0Hz~20KHz，占空比范围：0-100%，1%步进，输出幅值：5V/12V切换选择。

4）集成16路模拟测量，可独立测量16路0-30V模拟量信号并实时曲线显示，通道名称可以自定义。

5）集成故障模拟发生器，可自由设定电路中16路各种常见故障，线路断路、偶发等故障现象，有教师登录界面和学生排故界面，自动评分功能，通道名称可以自定义。

6）集成16路数字量输入监测，最大输入电压24V，用于监测常用传感器检测开关量信号，通道名称可以自定义。

7）虚拟万用表功能

直流电压：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自动换挡

交流电压：600.0mV / 6.000V / 60.00V / 600.0V /760V自动换挡

直流电流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A

交流电流： 600.0mA / 6.000A / 20.00A自动换挡

电 阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自动换挡

二 极 管：0.000~3.300V，3.3V以上串口输出超载异常

通断检测：50Ω及以下时发声，610Ω或以上串口输出超载异常

电 容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自动换挡

频 率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自动换挡

频 率2：10MHz

8）上位机软件可通过无线网络控制测控仪的3通道示波器功能、3路函数发生器功能、PWM脉冲发生器功能、16路模拟测量功能、16路故障模拟发生器功能、16路数字量输入监测功能

（二）HYD-DG-02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。右边设有放置示波器用的可拆卸搁板。

（三）实验组件挂箱

 1、HYD-DG-03电路基础实验箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

2、HYD-DG-04交流电路实验箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。

3、HYD-DG-05元件箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。

4、HYD-DG-06单相智能功率、功率因数表（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。

5、HYD-DG-10受控源(四路)、回转器、负阻抗变换器（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。

6、HYD-DG-12数字电路

1、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

2、固定频率脉冲源7路，输出均为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、

100KHz、1MHz；

3、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。

4、六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz

5、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

6、十六位逻辑电平指示灯：红色表示高电平‘1’，绿色表示低电平‘0’。

7、数码管显示：六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。

8、可变电位器2只，阻值分别22K，100K。

9、开放实验区，用于扩展实验、课程设计使用。

（1）提供锁紧插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的种IC。

（2）面包板二块，可接插电阻、电容、稳压管、二极管、三极管等元器件。

7、HYD-DG-12模拟电路

1、电源：输入：AC 220V±10%，50HZ输出： DC：+5V，DC I≥1A DC：-5V～-12V可调，I≥0.2A DC：＋5V～＋27V可调，DC I≥0.2A   以上各路输出均有过流保护，自动恢复功能AC V:7.5V×2；AC I≥0.15A

2、直流信号源：  双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调.

3、函数发生器：输出频率：2Hz～90KHz，分四档可输出 方波：  0～20V三角波：0～15V正弦波：0～10V

4、数字频率计（0～300KHz）

5、数字直流电压表（0～30V）

6、分立元件电路

（1） 整流、滤波和串联稳压电路；（2）单级放大电路；（3）两级阻容耦合放大电 路；

（4）负反馈放大电路；（5）射极跟随器；（6）差动放大电路；（6）互补对称功放电路；

（7）场效应管电路；（8）可控硅电路； （9）电阻、电容和二、三极管等组成；

（10）电位器组、12V灯泡、扬声器。（11）两个独立的运算放大器(741)；（12）集成功放(LM386)；（13）集成稳压电路

8、HYD-DG-15继电接触控制

提供中间继电器二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用。

9、HYD-DG-17继电接触控制

提供交流接触器（线圈电压380V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压380V）一只，变压器(220V/26V/6.3V)、整流电路、能耗制动电阻(10Ω/25W)各一组，带灯按钮（黄、绿、红各一只）三只。将各器件的工作端子引到面板上，供实验接线用。

（六）配套软件

1、电工基本技能仿真实训软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真

1）电子仿真

（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术

（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真

（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；

（3）综合技能实训

①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故

2）电气仿真

（1）电工基本常识与操作：

①安全用电常识：触电方式；防护措施；接地接零；急救措施

②常用电工工具：通用工具；线路工具；设备工具

③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复

④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程

（2）电工仪表

①万用表：外形仿真，结构仿真，面板仿真，使用仿真；

②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；

③钳形电流表：外形仿真，原理仿真，使用仿真；

④兆欧表：外形仿真，原理仿真，使用仿真；

⑤直流电桥：外形仿真，使用仿真；

⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；

（3）照明电路安装

①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；

②两地控制线路：器材仿真，电路仿真连线仿真

（4）电机与变压器

①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；

②单相异步电动机：外形仿真，结构仿真，装配仿真；

③伺服电动机：外形仿真，结构仿真，原理仿真；

④步进电动机：外形仿真，原理仿真；

⑤直流电动机：外形仿真，结构仿真，装配仿真；

⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；

（5）低压电器

①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；

②继电器：外形仿真，结构仿真，原理仿真，检测仿真；

③常用闸刀开关：外形仿真，结构仿真；

④低压断路器：外形仿真，结构仿真，原理仿真；

⑤熔断器：外形仿真，结构仿真；

⑥启动器：外形仿真

⑦主令电器：外形仿真，结构仿真；

（6）电动机控制仿真

①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真

②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真

③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、

（7）电工识图

3）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

5）液压传动原理的动态演示并不少于18种动态演示。

6）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真

7）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。

8）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

11）电机软启动及电机保护器的仿真

2、全数字化电工实验仿真软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

（1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行35个大项仿真实验如下

（2）仿真信号源功能提供：

1）仿真交流220V输出一路；2）仿真三相380V交流输出一路；3）仿真双路DC 0-30V直流可调电源；4）仿真AC 0-30V交流可调电源一路；5）仿真函数信号发生器一路；6）仿真固定直流电源±5V, ±15V；

（3）仿真测量仪表功能提供：

1）仿真双综示波器；2）仿真直流电压电流表各一只；3）仿真交流电压电流表各一只；4）仿真万用表一只；

（4）仿真实验内容具有实验目的，实验器材，实验步骤，实验原理图，操作连线功能

（5）模拟接线具有实训接线，连线提示，一键连线功能

（6）实验电路具有仿真测量功能

（7）学生做完实验，通过学生端上传实验报告

（8）教师可进行无纸化考试，可进行选择题、判断题、问答题考试模式（老师发试题，学生答题计分后上传)

七、实验项目

（一）电工实验项目

1.基本电工仪表的使用与测量误差的计算

2.减少仪表测量误差的方法

3.线性与非线性电路元件伏安特性的测绘

4.电位、电压的测定及电路电位图的绘制

5.基尔霍夫定律验证及故障判断

6.叠加定理验证及故障判断

7.电压源与电流源的等效变换

8.戴维南定理的验证

9.诺顿定理验证

10.双口网络测试

11.互易定理验证

12.受控源VCCS、VCVS、CCVS、CCCS的实验研究

13.典型电信号的观察与测量

14.RC一阶电路响应的测试

15.二阶动态电路响应的研究

16.R、L、C元件阻抗特性的测试

17.RC串、并联选频网络特性测试

18.R、L、C串联谐振电路的研究

19.用三表法测量交流电路等效参数

20.正弦稳态交流电路相量的研究

（日光灯功率因数提高实验）

21.互感实验

22.单相铁心变压器特性的测试

23.三相交流电路电压、电流的测量

24.三相电路功率的测量

25.单相电度表的校验

26.功率因数及相序的测量

27.负阻抗变换器及其应用

28.回转器及其应用

（二）数字电路实验项目：

实验一  晶体管开关特性、限幅器与箝位器

实验二  门电路电参数的测试

实验三  CMOS门电路测试

实验四  门电路逻辑功能及测试

实验五  组合逻辑电路（半加器全加器及逻辑运算）

实验六  触发器（一）R-S，D，J-K

实验七  触发器（二） 三态输出触发器及锁存器

实验八  时序电路测试及研究

实验九  集成计数器及寄存器

实验十  译码器和数据选择器

实验十一  波形产生及单稳态触发器

实验十二  555时基电路

实验十三  同步时序电路设计

实验十四  四路优先判决电路

实验十五  模数、数模转换电路实验

（三）模拟电路实验

实验一  常用电子仪器使用练习、用万用表

实验二  单级放大电路

实验三  场效应管放大器

实验四  两级放大电路

实验五  负反馈放大电路

实验六  射极跟随器

实验七  差动放大电路

实验八  比例求和运算电路

实验九  积分与微分电路

实验十  波形发生电路

实验十一  有源滤波器

实验十二  电压比较器

实验十三  集成电路RC正弦波振荡器

实验十四  集成功率放大器

实验十五  整流滤波与并联稳压电路

实验十六  串联稳压电路

实验十七  集成稳压器

实验十八  RC正弦波振荡器

实验十九  LC振荡器及选频放大器

实验二十   电流/电压转换电路

实验二十一  电压/频率转换电路

实验二十二  互补对称功率放大器

实验二十三  波形变换电路

（四）电力拖动实验

1.闸刀开关正转控制线路

2.接触器点动正转控制线路

3.具有自锁的正转控制线路

4.具有过找保护的正转控制线路

5.接触器联锁的正反转控制线路

6.按钮联锁的正反转控制线路

7.按钮接触器复合联锁控制线路

8.接触器控制串联电阻降压起动线路

9.时间继电器控制串联电阻降压控制线路

10.接触器控制Y/△降压起动 11.时间继电器控制Y/△降压起动

12.QX3-13型Y/△自动起动控制线路

13.半波整流能耗制动控制线路

14.全波整流能耗制动控制线路

15.C620车床电气控制线路

16.单相运行反接制动控制线路

17.电动葫芦电气控制线路

18.控制电路联锁控制线路

19.主电路联锁控制线路

八、配置清单（每台）

HYD-DG-56 · 电工技能实训平台

HYD-DG-56 电工技能实训平台 一、技术性能 1 、输入电源：三相四线（或三相五线）～ 380V ± 5% 50Hz 2 、温度： -10 ℃～ +40 ℃，相对湿度＜ 85% （ 25 ℃） 3 、装置容量：＜ 1.5KVA 4 、重量： 120Kg 5 、外形尺寸： 1600mm × 700mm × 1500mm 二、实训装置基本配置及功能 本实训台主要由实训屏、实训挂箱、实训桌等到组成。 （一）实训桌 1 、采用铝合金框架，…

HYD-DG-56电工技能实训平台

一、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1500mm
二、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训桌
   1、采用铝合金框架，实验台底下设有万向轮，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于200kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。4只C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

2、桌子上方设有LED照明灯系统，中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。桌面为防火、防水、耐磨高密度防火板，采用PU封边工艺，台面厚度约25mm。

3、实验桌下方设有钢制柜子，静电喷塑烤漆工艺处理，柜子采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-300V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

8、配套软件

全数字化电工实验仿真软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

（1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行35个大项仿真实验如下

（2）仿真信号源功能提供：

1）仿真交流220V输出一路；2）仿真三相380V交流输出一路；3）仿真双路DC 0-30V直流可调电源；4）仿真AC 0-30V交流可调电源一路；5）仿真函数信号发生器一路；6）仿真固定直流电源±5V, ±15V；

（3）仿真测量仪表功能提供：

1）仿真双综示波器；2）仿真直流电压电流表各一只；3）仿真交流电压电流表各一只；4）仿真万用表一只；

（4）仿真实验内容具有实验目的，实验器材，实验步骤，实验原理图，操作连线功能

（5）模拟接线具有实训接线，连线提示，一键连线功能

（6）实验电路具有仿真测量功能

（7）学生做完实验，通过学生端上传实验报告

（8）教师可进行无纸化考试，可进行选择题、判断题、问答题考试模式（老师发试题，学生答题计分后上传)

（二）实训挂箱及配件
1、DGJ-01 直流电路基本原理挂箱（一）
2、DGJ-02 直流电路基本原理挂箱（二）
3、DGJ-03 交流与磁电路电路基本原理挂箱（三）
4、DGJ-04 交流三相负载挂箱（四）
5、DGJ-05 基本定律定理挂箱（五）
6、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子排20孔）
7、三相鼠笼交流电机1台（380V Y/△ 180W）
8、连接线一套
9、尖嘴钳、螺丝刀、剥线钳等工具一套

三、实训项目
（一）直流电路基本原理
1．电工仪表的使用与测量误差的计算
2．减少仪表测量误差的方法
3．伏安法测电阻
4．电源外特性的测定
5．电阻的串并混联
6．电流表工作原理
7．电压表工作原理
8．欧姆表工作原理
9．欧姆定律
10．互易定理
11．载维南定理
12．诺顿定理

13．惠斯通电桥
14．负载获得功率的条件
15．电阻与温度的关系：
用伏安法没出灯丝在不同电压下的阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位的测量
19．迭加定律
20．楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
（二）交流与磁路基本原理
1．串并联电路
2．电容器的串并混联电路
3．电容C在交直流中的作用
4．单相交流电路
5．日光灯电路的连接
6．提高功率因数的方法
7．交流电路参数的测量
8．正弦交流电路中RLC元件的特性
9．电焊变压器原理
10．变压器空载实验
11．变压器有载实验
12．交流互感器原理
13．电压互感器原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺
16．三相负载星形联接
17．三相负载三角形联接
18．星形和三角形电路的等效互换
19．星形和三角形互换
20．谐振电路
21．RC选频网络
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的响应
25．RL串联电路
26．RC串联电路
27．RCL并联电路
28．电感在交直流中的作用
29．通电断电自感现象
（三）电气控制
1．三相鼠笼式异步电动机的使用
2．三相异步电动机直接启动控制
3．三相异步电动机点动控制
4．三相异步电动机自锁控制
5．接触器联锁的正反转控制
6．接触器和按钮双重联锁正反转控制

HYD-DG-57 · 电工电子技术综合实训平台

HYD-DG-57 电工电子技术综合实训平台 一、功能特点： 1 、由铝合金框架实验台、分体式铝合金框架电源模块、实训桌、实验模块等组成，适用各大中专院校“电工基础”、“电工学”、“数电”、“模电”等课程的实验教学。并可扩展“电机学”、“电机与电力拖动”、“电机控制”、“继电接触控制”、“可编程控制器”及“电机变频控制”等实验内容。 2 、实验“挂箱”采用隐藏式导轨结构。电源模块为铝合金框架结构，可脱离实验台单独作为一个实验仪器使用；实…

HYD-DG-57电工电子技术综合实训平台

一、功能特点：

1、由铝合金框架实验台、分体式铝合金框架电源模块、实训桌、实验模块等组成，适用各大中专院校“电工基础”、“电工学”、“数电”、“模电”等课程的实验教学。并可扩展“电机学”、“电机与电力拖动”、“电机控制”、“继电接触控制”、“可编程控制器”及“电机变频控制”等实验内容。

2、实验“挂箱”采用隐藏式导轨结构。电源模块为铝合金框架结构，可脱离实验台单独作为一个实验仪器使用；实验模块为钢制结构，可脱离实验台单独作为一个实验仪器使用。

3、整体采用模块化结构形式，电源和仪器仪表全部采用独立挂箱式结构，各实验模块任务明确，方便学校根据自身的教学要求，选择不同的实验配置，易于后期扩展升级。实验模块之间的工作电源用短接导线连接，既接通各模块电源，又使各模块连成一体。

4、平台配套测量仪表精度高，采用数字化、智能化及人机对话模式，各种仪表均有可靠的保护功能。

5、平台操作面板采用铝制面板，面板厚度2mm，文字符号采用现代彩色喷描技术处理，面板标识清晰，铝面板颜色和实验台颜色一致。

6、平台装有电压型漏电保护装置，若有漏电现象，即产生告警信号并切断总电源，确保实验进程安全；装有一套电流型漏电保护器，若有漏电现象，当漏电流超过一定值时，即切断电源；各种电源及各种仪表均有可靠的保护功能。实验连接线及插座采用不同的结构，使用安全、可靠、防触电。

二、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1600mm×700mm×1500mm
三、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训桌
    1、采用铝合金框架，实验台底下设有万向轮，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于200kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。4只C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

2、桌子上方设有LED照明灯系统，中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。桌面为防火、防水、耐磨高密度防火板，采用PU封边工艺，台面厚度约25mm。

3、实验桌下方设有钢制柜子，静电喷塑烤漆工艺处理，柜子采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、七段译码器：6组七段译码器及对应译码显示数码管
8、逻辑电平显示：8位LED显示器
9、逻辑电平开关：8位开关电平输出
10、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

8、配套软件

全数字化电工实验仿真软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

（1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行35个大项仿真实验如下

（2）仿真信号源功能提供：

1）仿真交流220V输出一路；2）仿真三相380V交流输出一路；3）仿真双路DC 0-30V直流可调电源；4）仿真AC 0-30V交流可调电源一路；5）仿真函数信号发生器一路；6）仿真固定直流电源±5V, ±15V；

（3）仿真测量仪表功能提供：

1）仿真双综示波器；2）仿真直流电压电流表各一只；3）仿真交流电压电流表各一只；4）仿真万用表一只；

（4）仿真实验内容具有实验目的，实验器材，实验步骤，实验原理图，操作连线功能

（5）模拟接线具有实训接线，连线提示，一键连线功能

（6）实验电路具有仿真测量功能

（7）学生做完实验，通过学生端上传实验报告

（8）教师可进行无纸化考试，可进行选择题、判断题、问答题考试模式（老师发试题，学生答题计分后上传)

（二）实训挂箱及配件
1、DGJ-01 直流电路基本原理挂箱（一）
2、DGJ-02 直流电路基本原理挂箱（二）
3、DGJ-03 交流与磁电路电路基本原理挂箱（三）
4、DGJ-04 交流三相负载挂箱（四）
5、DGJ-05 基本定律定理挂箱（五）
6、DZJ-01 三极管放大电路
7、DZJ-02 场效应管及负反馈放大电路
8、DZJ-03 集成运算放大器应用（一）
9、DZJ-04集成运算放大器应用（二）
10、DZJ-05集成运算放大器应用（三）
11、DZJ-06 振荡电路和功放电路
12、DZJ-07 直流稳压电源电路
13、DZJ-08 数字电路
14、DZJ-09 综合实训
15、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子排20孔）
16、三相鼠笼交流电机1台（380V Y/△ 180W）
17、连接线一套
18、尖嘴钳、螺丝刀、剥线钳等工具一套
四、实训项目
（一）电工基础技能实训
（1）直流电路基本原理
1．电工仪表的使用与测量误差的计算
2．减少仪表测量误差的方法
3．伏安法测电阻
4．电源外特性的测定
5．电阻的串并混联
6．电流表工作原理
7．电压表工作原理
8．欧姆表工作原理
9．欧姆定律
10．互易定理
11．载维南定理
12．诺顿定理
13．惠斯通电桥
14．负载获得功率的条件
15．电阻与温度的关系：
用伏安法没出灯丝在不同电压下的阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位的测量
19．迭加定律
20．楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
（2）交流与磁路基本原理
1．串并联电路
2．电容器的串并混联电路
3．电容C在交直流中的作用
4．单相交流电路
5．日光灯电路的连接
6．提高功率因数的方法
7．交流电路参数的测量
8．正弦交流电路中RLC元件的特性
9．电焊变压器原理
10．变压器空载实验
11．变压器有载实验
12．交流互感器原理
13．电压互感器原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺接
16．三相负载星形联接
17．三相负载三角形联接
18．星形和三角形电路的等效互换
19．星形和三角形互换
20．谐振电路
21．RC选频网络
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的响应
25．RL串联电路
26．RC串联电路
27．RCL并联电路
28．电感在交直流中的作用
29．通电断电自感现象
（3）电气控制
1．三相鼠笼式异步电动机的使用
2．三相异步电动机直接启动控制
3．三相异步电动机点动控制
4．三相异步电动机自锁控制
5．接触器联锁的正反转控制
6．接触器和按钮双重联锁正反转控制
（二）电工技术实训
（1）模拟电路基本技能实训
1．二极管的正向特性
2．二极管的反向特性
3．二极管的开关特性
4．二极管嵌位器
5．二极管限幅器
6．三极管输入输出特性
7．三极管基本放大器
8．三极管限幅器
9．恒压源电路
10．恒流源电路
11．三极管开关特性
12．三极管实用电路
13．低频小信号放大器
14．带负载单极小信号电压放大
15．电压负反馈偏置电路
16．串联电流负反馈电路
17．串联电压负反馈电路
18．并联电压负反馈电路
19．并联电流负反馈电路
20．射极输出电路
21．自主射极输出电路
22．用电阻提高发射极电位
23．用稳压管提高发射极电位
24．用负反馈消除自激振荡
25．单管小信号放大器
26．双管两极放大器
27．结型效管放大器
28．场效应管分压式自偏压电路
29．用电容衰减高频电压
30．射极跟随器
31．差动放大器
32．长尾式差动放大器
33．差动输入单端输出
34．OTL互补对称放大器
35．OTL功率放大器
36．差动输入运算放大器
37．RC移相振荡器
38．PC桥式振荡器
39．电感式振荡器
40．石英晶体振荡器
41．电容三点式振荡器
42．变压器反馈式振荡器
43．双T选频网络
44．矩形波振荡器
45．锯齿波振荡器
46．正弦波振荡器
47．音频振荡器
48．正弦波余弦波振荡器
49．差动放大器基本电路
50．恒流源差动放大器
51．双电源差动放大器
52．单端输入单端输出
53．差动输入双端输出
54．恒压源恒流源
55．三管OTL互补对称放大器
56．四管OTL互补推挽功率放大器
57．集成功率放大器
58．二极管的伏安特性
59．电容隔直特性
60．三极管基本放大原理
61．共基极电路
62．共发射极电路
63．共集电极电路
64．分压式电流负反馈偏置电路
65．用热敏电阻稳定工作点
66．二极管稳定工作点
67．共源极放大电路
68．共漏极放大电路
69．共栅极放大电路
70．同相运算放大器
71．同相输入保护措施
72．基本同相运算电路
73．反相运算基本电路
74．反相输入保护措施
75．同相输入求和运算
76．双端输入求和运算
77．反相输入求和运算
78．简单的过零比较电路
79．双限比较电路
80．基本带通虑波电路
81．矩形波振荡器
82．变压整流滤波电路
83．桥式整流稳压电路
84．倍压整流电
85．三端集成稳压
86．三端可调集成稳压
87．电子滤波器
88．连续可调稳压电源
89．稳压电源软启动
90．阻容二极管储发可控硅
91．电子调压器
92．晶闸管触发电路
93．具有放大环节的稳压电源
94．并联稳压电源
95．串联稳压电源
（2）数字电路基本技能实训
1．TTL集成逻辑门的参数测试
2．CMOS逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器、分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CMOS集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
（3）综合电路实训
1．温控电路
2．排风扇自动启闭电路
3．光控电路
4．光控电路开关
5．航档灯
6．音乐门铃电路
7．电子门铃电路
8．电子报警器
9．音乐报警器
10．闪光灯
11．家用台灯调光电路

HYD-ZHNG-1 · HYD-ZHNG-1 智能型电工电子综合实训装置

一、概述 实验平台主要由电源仪器模块箱、铝型材实验桌、实验挂箱、仪器仪表等组成。实验桌桌面为防火、防水、耐磨 25mm厚高密度板，采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料…

HYD-ZHNG-1 智能型电工电子综合实训装置

一、概述

实验平台主要由电源仪器模块箱、铝型材实验桌、实验挂箱、仪器仪表等组成。实验桌桌面为防火、防水、耐磨25mm厚高密度板，采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。

二、技术性能

1、输入电源：三相四线(或三相五线)380V±5% 50Hz，上限电流不超过16A；

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m；

3、外形尺寸：≥170cm×75cm×157cm（长×宽×高）；

三、配置

1、交流电源模块：

1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。

   ★1.2、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查和演示）组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

2、直流电源：提供双路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。

提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

低压直流电源：±5V、±12V四路固定输出，每路均具有短路、过流保护及自动恢复保护功能。

3、智能交流仪表

1）智能交流电压表1只: 测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

2）智能交流电流表1只：测量范围0～5A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分20mA、200mA、2A、5A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3）智能直流电压表1只: 测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

4）智能直流电流表1只：测量范围0～2A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2mA、20mA、200mA、2A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

5）智能功率、功率因数表2只：

功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型。仪表采用现代化技术，数码中文显示，具备智能化、数字化，通过按键能够对仪表进行设置操作,量程手动、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作。

4、函数信号发生器：

A.高频率分辨率：0.01Hz  B.高频率精确度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精确可调   E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制   G.外部频率测量  H..预设频率存储、调入功能  I. 输出衰减，由两个“衰减”按键选择。

技术指标：

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%

D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz

外测量功能：

频率范围：1Hz-60MHz   信号幅度：0.5Vpp-20Vpp  外计数范围：0-4294967296

存储和调入：具有10组参数存储与调出的功能。

5、电路基础模块（一）

提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

6、交流电路实验箱

提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。

7、元件箱

设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。

8、受控源(四路)、回转器、负阻抗变换器

提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。

9、模拟电路实验模块：

1）电源：输入：AC 220V±10%，50HZ输出： DC：+5V，DC I≥1A DC：-5V～-12V可调，I≥0.2A DC：＋5V～＋27V可调，DC I≥0.2A   以上各路输出均有过流保护，自动恢复功能AC V:7.5V×2；AC I≥0.15A

2）直流信号源：  双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调.

3）函数发生器：输出频率：2Hz～90KHz，分四档可输出 方波：  0～20V三角波：0～15V正弦波：0～10V

4）数字频率计（0～300KHz）

5）数字直流电压表（0～30V）

6）分立元件电路

（1） 整流、滤波和串联稳压电路；（2）单级放大电路；（3）两级阻容耦合放大电 路；

（4）负反馈放大电路；（5）射极跟随器；（6）差动放大电路；（6）互补对称功放电路；

（7）场效应管电路；（8）可控硅电路； （9）电阻、电容和二、三极管等组成；

（10）电位器组、12V灯泡、扬声器。（11）两个独立的运算放大器(741)；（12）集成功放(LM386)；（13）集成稳压电路

10、数字电路实验模块：

1）手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

2）固定频率脉冲源7路，输出均为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、

100KHz、1MHz；

3）时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。

4）六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz

5）十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

6）十六位逻辑电平指示灯：红色表示高电平‘1’，绿色表示低电平‘0’。

7）数码管显示：六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。

8）可变电位器2只，阻值分别22K，100K。

9）开放实验区，用于扩展实验、课程设计使用。

（1）提供锁紧插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的种IC。

11、继电接触控制（一）

  熔断器5只、按钮1只、变压器1只（380V/36+6.3）、转换开关1只、信号灯3只、整流电路1只、能耗制动电阻（510Ω/50W）3只、交流接触器1只、热继电器1只。

12、继电接触控制（二）

   交流接触器3只、通电延时时间继电器1只、热继电器1只、控制按钮3只。

13、继电接触控制（三）

行程开关4只、倒顺开关1只、热继电器1只。

14、三相电动机：三相鼠笼电机（380V/180W）

15、实验导线

根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；

四、配套教学资源

★1、全数字化电工实验仿真软件（正版软件，投标现场提供著作权证书原件和逐条功能演示）

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

（1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行35个大项仿真实验如下

（2）仿真信号源功能提供：

1）仿真交流220V输出一路；2）仿真三相380V交流输出一路；3）仿真双路DC 0-30V直流可调电源；4）仿真AC 0-30V交流可调电源一路；5）仿真函数信号发生器一路；6）仿真固定直流电源±5V, ±15V；

（3）仿真测量仪表功能提供：

1）仿真双综示波器；2）仿真直流电压电流表各一只；3）仿真交流电压电流表各一只；4）仿真万用表一只；

（4）仿真实验内容具有实验目的，实验器材，实验步骤，实验原理图，操作连线功能

（5）模拟接线具有实训接线，连线提示，一键连线功能

（6）实验电路具有仿真测量功能

（7）学生做完实验，通过学生端上传实验报告

（8）教师可进行无纸化考试，可进行选择题、判断题、问答题考试模式（老师发试题，学生答题计分后上传)

★2、智能教学测控仪（整个教室配置1套，投标现场逐条演示以下功能）

系统采用一体化设计（拒绝采用功能拼凑型），7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。

1）集成3通道示波器不低于20K带宽、X轴时间选择（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y轴幅度选择（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰减选择（×1; ×10; ×50;），3个通道各自的频率、有效值、峰峰值显示，3个通道使能开关以及暂停开关。

2）集成3路任意函数发生器，内置正弦波、方波、三角波、锯齿波、梯形波，最大输出幅度 10Vpp，输出阻抗 50Ω±10% ，占空比范围 1%-99%（方波），最大输出频率范围不低于0. 1Hz-20KHz，输出幅度可调。

3）集成5路PWM脉冲发生器，5个通道独立调节，频率范围不低于0Hz~20KHz，占空比范围：0-100%，1%步进，输出幅值：5V/12V切换选择。

4）集成16路模拟测量，可独立测量16路0-30V模拟量信号并实时曲线显示，通道名称可以自定义。

5）集成故障模拟发生器，可自由设定电路中16路各种常见故障，线路断路、偶发等故障现象，有教师登录界面和学生排故界面，自动评分功能，通道名称可以自定义。

6）集成16路数字量输入监测，最大输入电压24V，用于监测常用传感器检测开关量信号，通道名称可以自定义。

7）虚拟万用表功能

直流电压：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自动换挡

交流电压：600.0mV / 6.000V / 60.00V / 600.0V /760V自动换挡

直流电流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A

交流电流： 600.0mA / 6.000A / 20.00A自动换挡

电 阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自动换挡

二 极 管：0.000~3.300V，3.3V以上串口输出超载异常

通断检测：50Ω及以下时发声，610Ω或以上串口输出超载异常

电 容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自动换挡

频 率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自动换挡

频 率2：10MHz

8）上位机软件可通过无线网络控制测控仪的3通道示波器功能、3路函数发生器功能、PWM脉冲发生器功能、16路模拟测量功能、16路故障模拟发生器功能、16路数字量输入监测功能

四、可完成的实验项目

（一）电工基础

1．基本电工仪表的使用与测量误差的计算

2．减少仪表测量误差的方法

3．线性与非线性电路元件伏安特性的测绘

4．电位、电压的测定及电路电位图的绘制

5．基尔霍夫定律验证及故障判断

6．叠加定理验证及故障判断

7．电压源与电流源的等效变换

8．戴维南定理的验证

9．诺顿定理验证

10．双口网络测试

11．互易定理验证

12．受控源VCCS、VCVS、CCVS、CCCS的实验研究

13．典型电信号的观察与测量

14．RC一阶电路响应的测试 15．二阶动态电路响应的研究

16．R、L、C元件阻抗特性的测试

17．RC串、并联选频网络特性测试

18．R、L、C串联谐振电路的研究

19．用三表法测量交流电路等效参数

20．正弦稳态交流电路相量的研究（日光灯功率因数提高实验）

21．互感实验

22．单相铁心变压器特性的测试

23．三相交流电路电压、电流的测量

24．三相电路功率的测量

25．单相电度表的校验

26．功率因数及相序的测量

27．负阻抗变换器及其应用

28．回转器及其应用

（二）模拟电路实验

1. 常用电子仪器使用练习、用万用表

2. 单级放大电路

3. 场效应管放大器

4. 两级放大电路

5. 负反馈放大电路

6. 射极跟随器

7. 差动放大电路

8. 比例求和运算电路

9. 积分与微分电路

10. 波形发生电路

11. 有源滤波器

12. 电压比较器

13. 集成电路RC正弦波振荡器

14. 集成功率放大器

15. 整流滤波与并联稳压电路

16. 串联稳压电路

17. 集成稳压器

18. RC正弦波振荡器

19. LC振荡器及选频放大器

20. 电流/电压转换电路

21. 电压/频率转换电路

22. 互补对称功率放大器

23. 波形变换电路

24. 晶闸管实验电路

（三）数字电路实验

1. 晶体管开关特性、限幅器与箝位器

2. 门电路电参数的测试

3. CMOS门电路测试

4. 门电路逻辑功能及测试

5. 组合逻辑电路（半加器全加器及逻辑运算）

6. 触发器（一）R-S，D，J-K

7. 触发器（二） 三态输出触发器及锁存器

8. 时序电路测试及研究

9. 集成计数器及寄存器

10. 译码器和数据选择器

11. 波形产生及单稳态触发器

12. 555时基电路

13. 同步时序电路设计

14. 四路优先判决电路

15. 模数、数模转换电路实验

（三）电拖实验项目

1、三相鼠笼式异步电动机的使用

2、三相异步电动机点动控制

3、三相异步电动机自锁控制

4、三相异步电动机既可点动又自锁控制

5、接触器联锁正反转控制

6、按钮联锁正反转控制

7、接触器和按钮双重联锁正反转控制一、概述

实验平台主要由电源仪器模块箱、铝型材实验桌、实验挂箱、仪器仪表等组成。实验桌桌面为防火、防水、耐磨25mm厚高密度板，采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。

二、技术性能

1、输入电源：三相四线(或三相五线)380V±5% 50Hz，上限电流不超过16A；

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m；

3、外形尺寸：≥170cm×75cm×157cm（长×宽×高）；

三、配置

1、交流电源模块：

1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。

   ★1.2、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查和演示）组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

2、直流电源：提供双路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。

提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

低压直流电源：±5V、±12V四路固定输出，每路均具有短路、过流保护及自动恢复保护功能。

3、智能交流仪表

1）智能交流电压表1只: 测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

2）智能交流电流表1只：测量范围0～5A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分20mA、200mA、2A、5A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3）智能直流电压表1只: 测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

4）智能直流电流表1只：测量范围0～2A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2mA、20mA、200mA、2A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

5）智能功率、功率因数表2只：

功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型。仪表采用现代化技术，数码中文显示，具备智能化、数字化，通过按键能够对仪表进行设置操作,量程手动、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作。

4、函数信号发生器：

A.高频率分辨率：0.01Hz  B.高频率精确度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精确可调   E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制   G.外部频率测量  H..预设频率存储、调入功能  I. 输出衰减，由两个“衰减”按键选择。

技术指标：

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%

D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz

外测量功能：

频率范围：1Hz-60MHz   信号幅度：0.5Vpp-20Vpp  外计数范围：0-4294967296

存储和调入：具有10组参数存储与调出的功能。

5、电路基础模块（一）

提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

6、交流电路实验箱

提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。

7、元件箱

设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。

8、受控源(四路)、回转器、负阻抗变换器

提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。

9、模拟电路实验模块：

1）电源：输入：AC 220V±10%，50HZ输出： DC：+5V，DC I≥1A DC：-5V～-12V可调，I≥0.2A DC：＋5V～＋27V可调，DC I≥0.2A   以上各路输出均有过流保护，自动恢复功能AC V:7.5V×2；AC I≥0.15A

2）直流信号源：  双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调.

3）函数发生器：输出频率：2Hz～90KHz，分四档可输出 方波：  0～20V三角波：0～15V正弦波：0～10V

4）数字频率计（0～300KHz）

5）数字直流电压表（0～30V）

6）分立元件电路

（1） 整流、滤波和串联稳压电路；（2）单级放大电路；（3）两级阻容耦合放大电 路；

（4）负反馈放大电路；（5）射极跟随器；（6）差动放大电路；（6）互补对称功放电路；

（7）场效应管电路；（8）可控硅电路； （9）电阻、电容和二、三极管等组成；

（10）电位器组、12V灯泡、扬声器。（11）两个独立的运算放大器(741)；（12）集成功放(LM386)；（13）集成稳压电路

10、数字电路实验模块：

1）手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

2）固定频率脉冲源7路，输出均为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、

100KHz、1MHz；

3）时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。

4）六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz

5）十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

6）十六位逻辑电平指示灯：红色表示高电平‘1’，绿色表示低电平‘0’。

7）数码管显示：六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。

8）可变电位器2只，阻值分别22K，100K。

9）开放实验区，用于扩展实验、课程设计使用。

（1）提供锁紧插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的种IC。

11、继电接触控制（一）

  熔断器5只、按钮1只、变压器1只（380V/36+6.3）、转换开关1只、信号灯3只、整流电路1只、能耗制动电阻（510Ω/50W）3只、交流接触器1只、热继电器1只。

12、继电接触控制（二）

   交流接触器3只、通电延时时间继电器1只、热继电器1只、控制按钮3只。

13、继电接触控制（三）

行程开关4只、倒顺开关1只、热继电器1只。

14、三相电动机：三相鼠笼电机（380V/180W）

15、实验导线

根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；

四、配套教学资源

★1、全数字化电工实验仿真软件（正版软件，投标现场提供著作权证书原件和逐条功能演示）

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

（1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行35个大项仿真实验如下

（2）仿真信号源功能提供：

1）仿真交流220V输出一路；2）仿真三相380V交流输出一路；3）仿真双路DC 0-30V直流可调电源；4）仿真AC 0-30V交流可调电源一路；5）仿真函数信号发生器一路；6）仿真固定直流电源±5V, ±15V；

（3）仿真测量仪表功能提供：

1）仿真双综示波器；2）仿真直流电压电流表各一只；3）仿真交流电压电流表各一只；4）仿真万用表一只；

（4）仿真实验内容具有实验目的，实验器材，实验步骤，实验原理图，操作连线功能

（5）模拟接线具有实训接线，连线提示，一键连线功能

（6）实验电路具有仿真测量功能

（7）学生做完实验，通过学生端上传实验报告

（8）教师可进行无纸化考试，可进行选择题、判断题、问答题考试模式（老师发试题，学生答题计分后上传)

★2、智能教学测控仪（整个教室配置1套，投标现场逐条演示以下功能）

系统采用一体化设计（拒绝采用功能拼凑型），7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。

1）集成3通道示波器不低于20K带宽、X轴时间选择（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y轴幅度选择（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰减选择（×1; ×10; ×50;），3个通道各自的频率、有效值、峰峰值显示，3个通道使能开关以及暂停开关。

2）集成3路任意函数发生器，内置正弦波、方波、三角波、锯齿波、梯形波，最大输出幅度 10Vpp，输出阻抗 50Ω±10% ，占空比范围 1%-99%（方波），最大输出频率范围不低于0. 1Hz-20KHz，输出幅度可调。

3）集成5路PWM脉冲发生器，5个通道独立调节，频率范围不低于0Hz~20KHz，占空比范围：0-100%，1%步进，输出幅值：5V/12V切换选择。

4）集成16路模拟测量，可独立测量16路0-30V模拟量信号并实时曲线显示，通道名称可以自定义。

5）集成故障模拟发生器，可自由设定电路中16路各种常见故障，线路断路、偶发等故障现象，有教师登录界面和学生排故界面，自动评分功能，通道名称可以自定义。

6）集成16路数字量输入监测，最大输入电压24V，用于监测常用传感器检测开关量信号，通道名称可以自定义。

7）虚拟万用表功能

直流电压：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自动换挡

交流电压：600.0mV / 6.000V / 60.00V / 600.0V /760V自动换挡

直流电流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A

交流电流： 600.0mA / 6.000A / 20.00A自动换挡

电 阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自动换挡

二 极 管：0.000~3.300V，3.3V以上串口输出超载异常

通断检测：50Ω及以下时发声，610Ω或以上串口输出超载异常

电 容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自动换挡

频 率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自动换挡

频 率2：10MHz

8）上位机软件可通过无线网络控制测控仪的3通道示波器功能、3路函数发生器功能、PWM脉冲发生器功能、16路模拟测量功能、16路故障模拟发生器功能、16路数字量输入监测功能

四、可完成的实验项目

（一）电工基础

1．基本电工仪表的使用与测量误差的计算

2．减少仪表测量误差的方法

3．线性与非线性电路元件伏安特性的测绘

4．电位、电压的测定及电路电位图的绘制

5．基尔霍夫定律验证及故障判断

6．叠加定理验证及故障判断

7．电压源与电流源的等效变换

8．戴维南定理的验证

9．诺顿定理验证

10．双口网络测试

11．互易定理验证

12．受控源VCCS、VCVS、CCVS、CCCS的实验研究

13．典型电信号的观察与测量

14．RC一阶电路响应的测试 15．二阶动态电路响应的研究

16．R、L、C元件阻抗特性的测试

17．RC串、并联选频网络特性测试

18．R、L、C串联谐振电路的研究

19．用三表法测量交流电路等效参数

20．正弦稳态交流电路相量的研究（日光灯功率因数提高实验）

21．互感实验

22．单相铁心变压器特性的测试

23．三相交流电路电压、电流的测量

24．三相电路功率的测量

25．单相电度表的校验

26．功率因数及相序的测量

27．负阻抗变换器及其应用

28．回转器及其应用

（二）模拟电路实验

1. 常用电子仪器使用练习、用万用表

2. 单级放大电路

3. 场效应管放大器

4. 两级放大电路

5. 负反馈放大电路

6. 射极跟随器

7. 差动放大电路

8. 比例求和运算电路

9. 积分与微分电路

10. 波形发生电路

11. 有源滤波器

12. 电压比较器

13. 集成电路RC正弦波振荡器

14. 集成功率放大器

15. 整流滤波与并联稳压电路

16. 串联稳压电路

17. 集成稳压器

18. RC正弦波振荡器

19. LC振荡器及选频放大器

20. 电流/电压转换电路

21. 电压/频率转换电路

22. 互补对称功率放大器

23. 波形变换电路

24. 晶闸管实验电路

（三）数字电路实验

1. 晶体管开关特性、限幅器与箝位器

2. 门电路电参数的测试

3. CMOS门电路测试

4. 门电路逻辑功能及测试

5. 组合逻辑电路（半加器全加器及逻辑运算）

6. 触发器（一）R-S，D，J-K

7. 触发器（二） 三态输出触发器及锁存器

8. 时序电路测试及研究

9. 集成计数器及寄存器

10. 译码器和数据选择器

11. 波形产生及单稳态触发器

12. 555时基电路

13. 同步时序电路设计

14. 四路优先判决电路

15. 模数、数模转换电路实验

（三）电拖实验项目

1、三相鼠笼式异步电动机的使用

2、三相异步电动机点动控制

3、三相异步电动机自锁控制

4、三相异步电动机既可点动又自锁控制

5、接触器联锁正反转控制

6、按钮联锁正反转控制

7、接触器和按钮双重联锁正反转控制
