电工技术实验装置

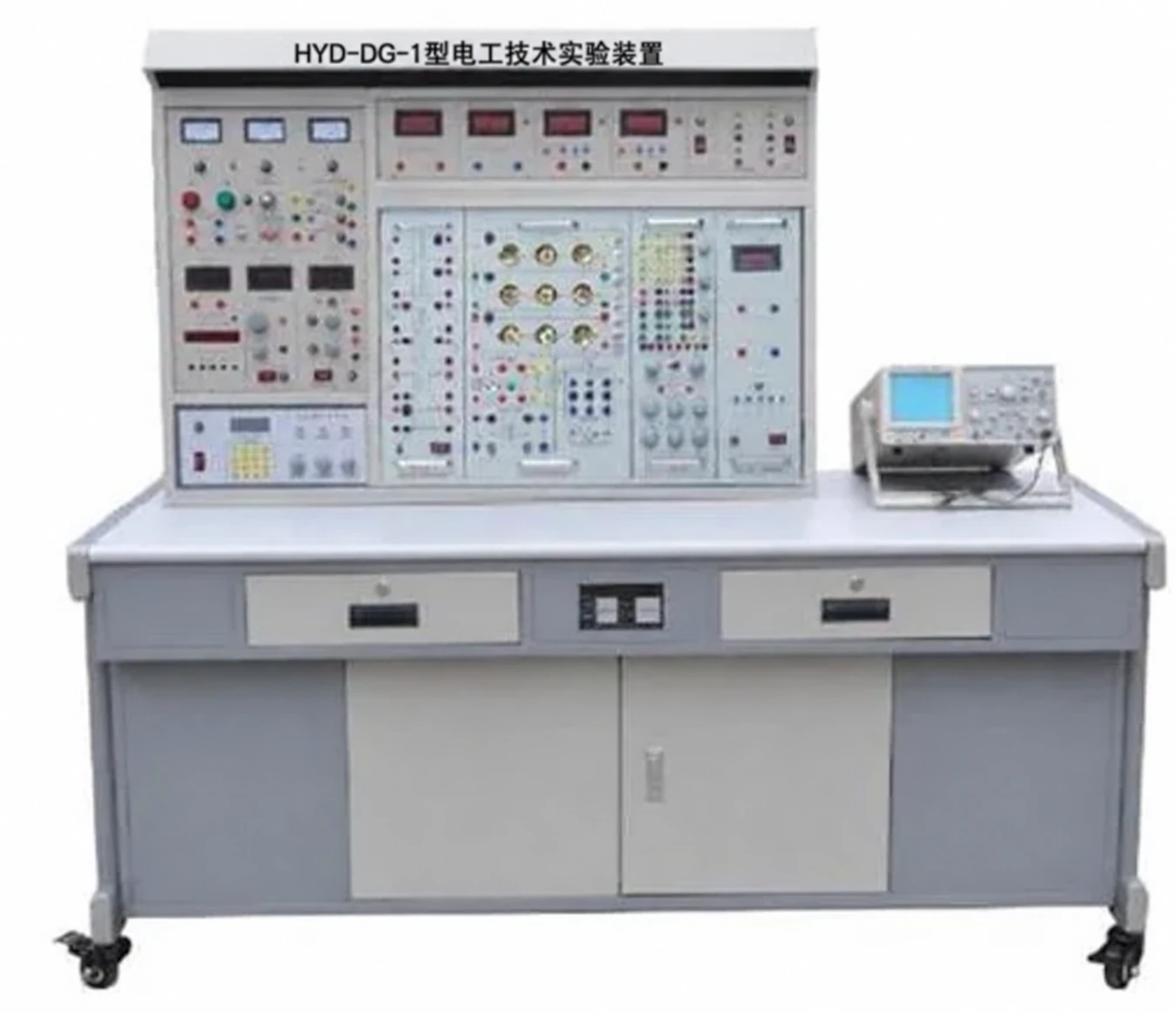

HYD-DG-1 · 电工技术实验装置

HYD-DG-1电工技术实验装置 一、概述 “HYD-DG-1型电工技术实验装置”是该设备在总结国内电工实验设备基础上采用成熟的技术推出的新型实验装置，综合了目前我国大学本科、专科、中专及职校“电路分析”、“电工基础”、“电工学”、“电机控制”、“继电接触控制”及“电力拖动”等课程实验大纲的要求而研制，特别适用于高等院校现有实验设备的更新换代，及中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。 二、特点 1、综合性强 …

HYD-DG-1电工技术实验装置

八、装置的主要优点及安全保护体系
1、三相四线制(或三相五线制)电源输入，总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2、控制屏电源由接触器通过起、停按钮进行控制。
3、三相交流电源0～450V连续可调，单相交流电源0～250V连续可调，设有三相同轴联动自耦调压器（1.5KVA）一台，可更好地满足教学实验要求。
4、屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。
5、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
6、屏上三相调压器付边设有一套过流保护装置。调压器输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。
7、测量仪表精度高，采用精密镜面指针式（带超量程告警）、数字化、智能化及人机对话模式，符合现代测量仪表发展方向。
8、各种电源及各种仪表均有可靠的保护功能。
9、实验连接线及插座采用不同的结构，使用安全、可靠、防触电。

HYD-DG-1A · 电工电子实验装置

HYD-DG-1A电工电子实验装置 一、功能 1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。 2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。 3、能完成“电路分析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。 4、能完成“电机控制”、“继电接触控制”及…

HYD-DG-1A电工电子实验装置

一、功能
1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。
2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。
3、能完成“电路分析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。
4、能完成“电机控制”、“继电接触控制”及“电力拖动”等课程实验。
5、能完成“数字电路”、“模拟电路”等实验。

二、技术性能
1、输入电源：三相四线(或三相五线)  380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、外形尺寸：167×73×153cm3
4、装置容量：＜1.5KVA
三、装置的配备
装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。
 (一)HYD-DG-01电源仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下：
1、主控功能板
1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。
1.2 提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。
1.3 提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
1.4 设有照明220V/30W日光灯一盏，供实验照明用；还设有220V/30W的日光灯灯管一支，将灯管的四个头引出以供实验用。
1.5 实验管理器：具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
1.6 设有真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
2、信号源功能板
频率计：6位数字显示，测量范围1Hz～10MHz，作为外部测量和内置信号源频率指示。
信号源频率范围：0.2Hz～2MHz，分七档
输出波形：正弦波、三角波、方波、脉冲波、斜波及50Hz正弦波
占空比调节：20%～80%
输出幅度：20Vp-p(1MΩ负载)、 10Vp-p(50Ω负载)
输出保护：短路保护，抗输入电压±35V（1分钟）
幅度显示：三位LED
功率输出：≥10W；频率范围(3dB带宽)：20KHz(方波、三角波、正弦波)
3、仪表、受控源功能板
3.1 智能交流数字电压表
交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-500V，频率范围：10Hz-20Hz。手动量程为：10V、100V、500V。测量精度为0.5级。具有数据存储与查询功能。
3.2智能交流数字电流表
交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，频率范围：10Hz-20Hz。手动量程为：100mA、1A、5A。测量精度为0.5级。具有数有数据存储与查询功能。
3.3 直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-200V。手动量程为：2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
3.4 直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
3.5 受控源CCVS、VCCS两路，打开电源开关，CCVS、VCCS两路受控源即可工作，通过适当的连接，即可获得VCVS、CCCS受控源的功能。此外，还设有±12V两路直流稳压电源，并有发光管指示。
4.控制屏挂置挂件的具体方法控制屏正面右边设有一个74×48.5cm2 的大凹槽，能容纳两个大挂箱和一个小挂箱。凹槽上、下边各设有六个螺柱，左右两边挂置大的挂箱，中间挂置小的挂箱。挂箱与控制屏采用螺母固定，易于装卸和运输。
(二)HYD-DG-02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。右边设有放置示波器用的可拆卸搁板。
(三)实验组件挂箱
1、HYD-DG-03电路基础实验箱
提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。2、HYD-DG-04交流电路实验箱
提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。HYD-DG-05元件箱
设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。
4、HYD-DG-06单相智能功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
5、HYD-DG-09真有效值交流数字毫伏表
能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试基本精度达到±1%，量程分200mV、2V、20V、200V、600V五档，直键开关切换，三位半数字显示，每档均有超量程告警、指示及切断总电源功能。频率测试范围10Hz～600KHz，输入阻抗1MΩ，输入电容≤30pF。
6、HYD-DG-10受控源(四路)、回转器、负阻抗变换器
提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。
7、HYD-DG-11数字电路、模拟电路实验挂件
提供稳压电源四路（±5V/0.5A；±15V/0.5A，均有短路保护、自动恢复功能）、低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、四位十进制译码显示器、两组拨码盘、8位逻辑开关、8位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外，还设有一些高可靠圆脚集成电路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的镀银长紫铜管（供插电阻、电容、电位器、晶体管等元件）。实验挂箱配有：①共射极单管放大器负反馈放大器实验板、②射极跟随器实验板、③RC正弦振荡器实验板、④差动放大器实验板、⑤OTL功率放大器实验板共五块及若干分立元件，可采用固定线路或分立元件灵活组合进行实验，有利于提高学生动手能力。
8、实验连接线
根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。
四、配置清单（每台）

HYD-DG-1B · 电工电子电力拖动实验装置

HYD-DG-1B电工电子电力拖动实验装置 一、功能 1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。 2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。 3、能完成“电路分析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。 4、能完成“电机控制”、“继电接触…

HYD-DG-1B电工电子电力拖动实验装置

HYD-DG-1C · 电工电子电力拖动实验装置（带PLC实验）

HYD-DG-1C电工电子电力拖动实验装置（带PLC实验） 一、概述 “HYD-DG-1C型电工电子电拖技术实验装置”是该设备在总结国内电工实验设备基础上采用成熟的技术推出的新型实验装置，综合了目前我国大学本科、专科、中专及职校“电路分析”、“电工基础”、“电工学”、“电机控制”、“继电接触控制”及“电力拖动”等课程实验大纲的要求而研制，特别适用于高等院校现有实验设备的更新换代，为中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的…

HYD-DG-1C电工电子电力拖动实验装置（带PLC实验）

HYD-DG-1E · 电工电子电力拖动PLC变频调速综合实验装置

HYD-DG-1E电工电子电力拖动PLC变频调速综合实验装置 一、特点 1、 综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。 2、 适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可。扩展功能或开发新实验。 3、 整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。 4、 一致性强…

HYD-DG-1E电工电子电力拖动PLC变频调速综合实验装置

HYD-GY-740E · 工厂电气控制(电力拖动)实验装置

HYD-GY-740E型工厂电气控制(电力拖动)实验装置 一、概述 本装置综合了目前大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程实验大纲的要求，特别适用于各院校现阶段实验设备的更新改造，为高等专业学校、职业技术学院、技能培训新建或扩建实验室，迅速开设实验课程提供了理想的实验装置。本装置充分培养学生的动手能力，可完成工科专业多课程如“电力拖动”、“电气控制技术”等实验。 二、特点 1、综合性强：本实验装置综合了目前…

HYD-GY-740E型工厂电气控制(电力拖动)实验装置

HYD-DK-3 · 工厂电气控制实验装置

HYD-DK-3型工厂电气控制实验装置 一、概述 本装置综合了目前大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程实验大纲的要求，特别适用于各院校现阶段实验设备的更新改造，为高等专业学校、职业技术学院、技能培训新建或扩建实验室，迅速开设实验课程提供了理想的实验装置。本装置充分培养学生的动手能力，可完成工科专业多课程如“电力拖动”、“电气控制技术”等实验。 二、特点 1、综合性强：本实验装置综合了目前国内各类院校工厂电…

HYD-DK-3型工厂电气控制实验装置

HYD-DZ-1 · 电子学综合实验装置

HYD-DZ-1型电子学综合实验装置 一、概述 “HYD-DZ-1型电子学综合实验装置”是依据目前我国“模拟电子技术”、“数字电子技术”、“EDA技术及其应用”教学实验大纲的要求，及各高等院校对该教学实验设备的需求和建议，由该设备开发的新一代实验装置。 本装置能对上述课程的全部实验项目和课程设计进行实验操作，完全符合实验教学大纲的要求，同时为高层次的数字系统的设计开发实验及教师、研究生开发新实验和进行科学研究提供良好的工作条件。 本装置…

HYD-DZ-1型电子学综合实验装置

一、概述
“HYD-DZ-1型电子学综合实验装置”是依据目前我国“模拟电子技术”、“数字电子技术”、“EDA技术及其应用”教学实验大纲的要求，及各高等院校对该教学实验设备的需求和建议，由该设备开发的新一代实验装置。
 本装置能对上述课程的全部实验项目和课程设计进行实验操作，完全符合实验教学大纲的要求，同时为高层次的数字系统的设计开发实验及教师、研究生开发新实验和进行科学研究提供良好的工作条件。
本装置特别适用于现有院校 “模电”、“数电”实验室的更新改造；为职业学院、中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

二、特点
1、通用性强 本装置综合了目前国内各类学校电子类课程的实验内容，故能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整。
2、配套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，其性能、精度及规格均密切结合实验的需要进行配套。
3、可靠性强 设有大量可靠的镀银长紫铜管，用作插电阻、电容、电位器、三极管和稳压块等，实验时接触可靠；可靠的圆脚集成块插座和紫铜管插座等均与防转插座内部连好，实验导线采用高档弹性直插导线，接触性能良好。
4、直观性强 面板示意、图线分明；面板布置合理，查线方便，学生可独立操作实验，有利于提高学生实际动手能力。
三、技术性能
1、输入电源：单相三线220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜200VA
4、外形尺寸：155×80×123cm3
四、功能
本装置能提供实验所需的直流电源、交流电源、信号源（示波器自备）。
本装置能对“模拟电子技术”、“数字电子技术”、“EDA技术及其应用”的教学实验和课程设计进行实验操作，同时能满足有关科研需求。
五、基本实验内容
    本装置提供模电、数电实验指导书，具有相当的深度和广度，各级各类学校可根据自己教学的需要进行选择，还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。
（一）模拟电路实验
1.常用电子仪器的使用
2.晶体管共射极单管放大器
3.场效应管放大器
4.负反馈放大器
5.射极跟随器
6.差动放大器
7.集成运算放大器指标测试
8.集成运算放大器的基本应用Ⅰ— 模拟运算电路
9.集成运算放大器的基本应用Ⅱ—信号处理(有源滤波器)
10.集成运算放大器的基本应用Ⅲ—信号处理(电压比较器)
11.集成运算放大器的基本应用Ⅳ— 信号处理(波形发生器)
12.RC正弦波振荡器
13.LC正弦波振荡器
14.函数信号发生器的组装与调试
15.压控振荡器
16.低频功率放大器Ⅰ— OTL功率放大器
17.期工程低频功率放大器Ⅱ— 集成功率放大器
18.直流稳压电源Ⅰ— 串联型晶体管稳压电源
19.直流稳压电源Ⅱ— 集成稳压器
20.晶闸管可控整流电路
21.应用实验— 温度监测及控制电路
22.综合实验— 万用电表的设计与调试
23) 在系统可编程模拟器件设计实验（配Lattice模拟可编程器件ispPAC20下载板）
（二）数字电路实验
1.晶体管开关特性、限幅器与钳位器
2.TTL集成逻辑门的逻辑功能与参数测试
3.CMOS集成逻辑门的逻辑功能与参数测试
4.集成逻辑电路的连接和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10.移位寄存器及其应用
11.脉冲分配器及其应用
12.使用门电路产生脉冲信号——自激多谐振荡器
13.单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14.555时基电路及其应用
15.D/A、A/D转换器
16.智力竞赛抢答装置——综合性实验
17.电子秒表——综合性实验
18.三位半直流数字电压表——综合性实验
19.数字频率计——综合性实验
20.拔河游戏机——趣味性、综合性实验
21.随机存取存储器2114A及其应用——综合性实验
22.在系统可编程数字器件设计实验（配Lattice公司4128V下载板）
六、装置的配备
本装置主要由实验控制屏和实验桌两部分组成。
本装置主要由两大部分组成,一部分为数电实验功能板,另一部分模电实验功能板,主要功能组成如下:
（一）数电实验功能板:
直流稳压电源压电源:±5V/1A两路;0.0～18V/0.75A连续可调两路(通过适当的连接,可得到0～±18V及0～36V连续可调电源),+5V电源还设有短路报警、指示功能，以上电源均有短路软截止自动恢复保护功能
脉冲信号源：计数脉冲源0.5Hz～300kHz分档连续可调；输出四路BCD码基频、二十分频、四分频、八分频，基频输出频率分1Hz、1kHz、20kHz三档粗调，每档附近又可进行细调；正负各两路输出的单次脉冲源。
提供五功能逻辑笔、LED发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器（六位）、拨码盘、复位按钮、杨声器、音乐片及电位器等。
还设有高可靠圆脚集成块插座（40P2只、28P1只、24P1只、16P5只、14P6只、8P2只）及镀银长紫铜管等，供插各种集成块及器件等。
数电实验功能板设有可装、卸固定线路实验小板的插座四只，可选购数字EDA下载板。
（二）模电实验功能板：
 直流稳压电源：±5V/1A两路，0.0～18V/0.75A连续可调两路（通过适当的连接，可得到0～±18V及0～36V连续可调电源），±5V电源还设有短路报警、指示功能，每路电源均有短路软截止自动恢复保护功能
 直流信号源：-5V～±5V连续可调电路。
 交流电源：0V、6V、10V、14V抽头电源一路，中心抽头17V电源两路，每路电源均有短路保护自动恢复功能。控制屏左右两侧设有220V单相三芯插座若干个。
函数信号发生器:本信号发生器是由单片集成函数信号发生器及外围电路,数字电压指示及功率放大电路等组合而成。其输出频率范围为2Hz～2MHz，输出幅度峰峰值换选择，输出频率分七个频段选择，还设有三位LED数码管显示其输出幅度（峰一峰值）。输出衰减分0dB、20dB、40dB、60dB四档，由两个“衰减”按键选择。
 六位数显频率计：本频率计的测量范围为1Hz至10MHz，有六位共阴极LED数码管显示，闸门时基1S，灵敏度35mV(1-500kHz)//100mV(500kHz-10MHz)；测频精度为万分之二（10MHz）。将频率计开关（内测/外测）置于“内测”，即可测量“函数信号发生器”本身的信号输出频率。将开关置于“外测”，则频率计显示由“输入”插口输入的被测信号的频率。
直流数字电压表：分200mV、2V、20V、200V四档，直键开关切换，三位半数显，输入阻抗10MΩ，精度0.5级。
直流数字毫安表：分2mA、20 mA、200 mA三档，直键开关切换，三位半数显，精度0.5级。
设有1 mA/100Ω镜面指针式精密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、12V信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。
模电实验功能板设有可装、卸固定线路实验小板的插座四只，配有共射极单管放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板及OTL功率放大器实验板共五可采用固定线路及分立元件灵活组合进行实验。另外，还可选购模拟EDA下载板。
实验连接点、测试点采用高可靠自锁紧防转叠插座及测试弯针，设有高可靠圆脚集成块插座（40P1只、14P1只、8P2只）及镀银长紫铜管等，供插各种集成块、三极管、电容及电阻等器件，接触性能良好，实验可靠。
实验功能板采用2mm厚的敷铜板制成，正面印有元器件图形符号、字符及连线，反面是相应连线并焊好相应器件。
本装置设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。

HYD-DZ-1A · 模拟电子电路实验装置

HYD-DZ-1A型模拟电子电路实验装置 一、技术性能 1、输入电源：单相三线220V±10% 50Hz 2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m 3、装置容量：＜200VA 4、外形尺寸：155×80×123cm3 二、装置的配备： 主要由实验控制屏和实验桌两部分组成，实验控制屏主要由两套模电功能板组成, 可以同时开设两组模电实验。主要功能组成如下:， 直流稳压电源：±5V/1A两路，0.0～…

HYD-DZ-1A型模拟电子电路实验装置

一、技术性能
1、输入电源：单相三线220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜200VA
4、外形尺寸：155×80×123cm3
二、装置的配备：
主要由实验控制屏和实验桌两部分组成，实验控制屏主要由两套模电功能板组成, 可以同时开设两组模电实验。主要功能组成如下:，
直流稳压电源：±5V/1A两路，0.0～18V/0.75A连续可调两路（通过适当的连接，可得到0～±18V及0～36V连续可调电源），±5V电源还设有短路报警、指示功能，每路电源均有短路软截止自动恢复保护功能
直流信号源：-5V～±5V连续可调电路。
交流电源：0V、6V、10V、14V抽头电源一路，中心抽头17V电源两路，每路电源均有短路保护自动恢复功能。控制屏左右两侧设有220V单相三芯插座若干个。
函数信号发生器:本信号发生器是由单片集成函数信号发生器及外围电路,数字电压指示及功率放大电路等组合而成。其输出频率范围为2Hz～2MHz，输出幅度峰峰值换选择，输出频率分七个频段选择，还设有三位LED数码管显示其输出幅度（峰一峰值）。输出衰减分0dB、20dB、40dB、60dB四档，由两个“衰减”按键选择。
六位数显频率计：本频率计的测量范围为1Hz至10MHz，有六位共阴极LED数码管显示，闸门时基1S，灵敏度35mV(1-500kHz)//100mV(500kHz-10MHz)；测频精度为万分之二（10MHz）。将频率计开关（内测/外测）置于“内测”，即可测量“函数信号发生器”本身的信号输出频率。将开关置于“外测”，则频率计显示由“输入”插口输入的被测信号的频率。
直流数字电压表：分200mV、2V、20V、200V四档，直键开关切换，三位半数显，输入阻抗10MΩ，精度0.5级。
直流数字毫安表：分2mA、20 mA、200 mA三档，直键开关切换，三位半数显，精度0.5级。
设有1 mA/100Ω镜面指针式精密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、12V信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。
模电实验功能板设有可装、卸固定线路实验小板的插座四只，配有共射极单管放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板及OTL功率放大器实验板共可采用固定线路及分立元件灵活组合进行实验。另外，还可选购模拟EDA下载板。
实验连接点、测试点采用高可靠自锁紧防转叠插座及测试弯针，设有高可靠圆脚集成块插座（40P1只、14P1只、8P2只）及镀银长紫铜管等，供插各种集成块、三极管、电容及电阻等器件，接触性能良好，实验可靠。
实验功能板采用2mm厚的敷铜板制成，正面印有元器件图形符号、字符及连线，反面是相应连线并焊好相应器件。
本装置设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
三、基本实验内容
本装置提供模电实验指导书，具有相当的深度和广度，各级各类学校可根据自己教学的需要进行选择，还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。
1.常用电子仪器的使用
2.晶体管共射极单管放大器
3.场效应管放大器
4.负反馈放大器
5.射极跟随器
6.差动放大器
7.集成运算放大器指标测试
8.集成运算放大器的基本应用Ⅰ— 模拟运算电路
9.集成运算放大器的基本应用Ⅱ—信号处理(有源滤波器)
10.集成运算放大器的基本应用Ⅲ—信号处理(电压比较器)
11.集成运算放大器的基本应用Ⅳ— 信号处理(波形发生器)
12.RC正弦波振荡器
13.LC正弦波振荡器
14.函数信号发生器的组装与调试
15.压控振荡器
16.低频功率放大器Ⅰ— OTL功率放大器
17.期工程低频功率放大器Ⅱ— 集成功率放大器
18.直流稳压电源Ⅰ— 串联型晶体管稳压电源
19.直流稳压电源Ⅱ— 集成稳压器
20.晶闸管可控整流电路
21.应用实验— 温度监测及控制电路
22.综合实验— 万用电表的设计与调试
23) 在系统可编程模拟器件设计实验（配Lattice模拟可编程器件ispPAC20下载板）

HYD-DZ-1B · 数字电路实验装置

HYD-DZ-1B型数字电路实验装置 一、技术性能 1、输入电源：单相三线220V±10% 50Hz 2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m 3、装置容量：＜200VA 4、外形尺寸：155×80×123cm3 二、装置的配备 本装置主要由实验控制屏和实验桌两部分组成。实验控制屏由两套数电功能板组成，可以同时开设两组数电实验。主要功能组成如下: 直流稳压电源压电源:±5V/1A两路;0.0～1…

HYD-DZ-1B型数字电路实验装置

HYD-DG-2 · 电工技术实验装置(网络型)

HYD-DG-2型电工技术实验装置(网络型) 一、概述 “HYD-DG-2型电工技术实验装置”是该设备在总结国内电工实验设备基础上采用成熟的技术推出的新型实验装置，综合了目前我国大学本科、专科、中专及职校“电路分析”、“电工基础”、“电工学”、“电机控制”、“继电接触控制”及“电力拖动”等课程实验大纲的要求而研制，特别适用于高等院校现有实验设备的更新换代，及中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。 二、特点 1…

HYD-DG-2型电工技术实验装置(网络型)

HYD-DG-4 · 现代电工技术实验装置（网络型）

HYD-DG-4型现代电工技术实验装置（网络型） “HYD-DG-4型现代电工综合实验装置（网络型）”是该设备在广泛征求各高校实验指导老师的意见和建议基础上推出的新一代实验装置，该实验台充分考虑实验室的现状和发展趋势，以开放性实验和提高学生动手能力为宗旨，在结构上和性能上进行大规模的改进和创新，保留了我们传统实验台的许多优点，如全方位的人身安全保护（电压型漏电保护、电流型漏电保护、过流保护等），仪器、仪表的自我保护等，并结合目前实验设备…

HYD-DG-4型现代电工技术实验装置（网络型）

HYD-JX-1 · HYD-JX-1型 自动控制理论计算机控制技术教学实验台

HYD-JX -1 型 自动控制理论计算机控制技术 教学 实验 台 一、概述 1. 本实验平台主要用于 “ 自动控制原理 • 计算机控制技术 ” 的实验教学以及对计算机控制算法的研究，主要由数据采集卡、虚拟仪器、上位机软件以及可以任意组合的运放单元组成。 2. 系统具有集成一体化的先进精密结构，将高性能的控制原理实验平台和控制专用测量与分析仪器等集成在一个实验平台上。 3. 整个实验装置由硬件部分和系统软件组成：硬件部分由实验平台、多个挂…

HYD-JX-1型 自动控制理论计算机控制技术教学实验台

一、概述

1.本实验平台主要用于“自动控制原理•计算机控制技术”的实验教学以及对计算机控制算法的研究，主要由数据采集卡、虚拟仪器、上位机软件以及可以任意组合的运放单元组成。

2.系统具有集成一体化的先进精密结构，将高性能的控制原理实验平台和控制专用测量与分析仪器等集成在一个实验平台上。

3.整个实验装置由硬件部分和系统软件组成：硬件部分由实验平台、多个挂件、实验模块组成；系统软件包括系统实验软件、系统管理软件组成，系统实验软件用来完成实验台对功能挂箱的计算机控制，包括参数的灵活设置。

二、平台技术

实验平台主要由电源仪器模块箱、铝型材实验桌、实验挂箱、仪器仪表等组成；实验桌桌面为防火、防水、耐磨高密度板，实验装置主框架采用四根75mm×75mm优质欧标型材（单面边长33mm+中缝9mm+边长33mm），四周采用成型“8”字型铝材支架固定，安装螺丝采用M8+滑块螺母，设计有带门可拆卸的钣金机箱，所有模块采用激光雕刻工艺，30度专用防火材料模具制作，具有2个专用拉手，采用平衡线路供电，为确保产品为成熟产品。

三、技术性能

1.输入电源：单相三线220V±10% 50Hz；

2.装置容量：＜200VA；

3.外形尺寸约1560mm×750mm×1200mm

四、电源控制部分：所有模块采用彩色喷涂工艺，具有2个专用拉手，30度ABS开模带底座机箱，操作面板尺寸195mm×300mm；实验挂件均采用30度ABS绝缘开模底座机箱

1.交流电源模块：提供220V交流电源，交流电源经空气开关控制后输出，面板上设有钥匙开关、启动、停止以及急停按钮，整体设计成独立模块，可以单独使用，系统内置一套“智能自动故障检测系统”，采用高可靠电子测量模块，采用6路隔离芯片级电流快速检测集成芯片设计，32位CPU快速计算与人工智能分析电路故障类型，完成切断直接短路及过流保护等快速保护，实现“0”内阻电路保护措施，

模块详细介绍如下：因设备使用时误操作导致设备出现短路、过流、漏电等现状时，智能保护系统直接启动保护，通过主控芯片进行控制，直接切断电源并蜂鸣声告警，保护时间可根据用户需求进行出厂设定，在设定时间内如未排除故障，设备无法二次上电；保护系统启动工作时，电源保险丝不会烧毁，避免经常更换保险丝。

智能保护系统：

2.直流电源：配置±5V/1A、±12V/0.5A全数字化设计（可数字化设置启停），提供2路隔离电源0-30V/0.2A连续可调稳压电源，2路通道独立24位AD采样，电压电流显示误差3个字以内，可拓展4-20ma电流接口，电流输出采用品牌隔离模块隔离，恒流源电流保护值输出功率可200mA-0.9A任意设置，具有1键进入恒压恒流模式，调节精度0.01V/1mA，具有3档速度调节，编码器设置功能，默认输出6V(10mA)和12V（10mA），具有电压断电保持功能，能量吸收功能，满足实验指导书的需求，可通信设置电压电流，恒压和恒流模式，具有电压电流显示功能，具有通信接口及全网络数据监测功能，可扩展LABVIEW等云端监控工具

3.仪表监控模块：

（1）直流数字电压表：精度：0.2 级，满量程500V，电压：0-500V，5档量程（500mV-5V-50V-500V-锁定），带4-20mA电流输出口；

（2）直流数字电流表：精度：0.2级，电流：0-2A，全量程内阻15m，5 档量程（2mA-20mA-200mA-2A-锁定），带4-20mA 电流输出口；

以上仪表采用工业级柜装≥48mm*96mm，有专用黑色10mm厚度显示面板带4个稳定支点，6位数码显示，用专用插接短接连接，采用轻触开关，模具红色软体设计，白色激光雕字。

（3）人机交互界面采用集成化设计，可直接在软件界面进行产品选择和实验选择；能在同一屏幕显示多个波形窗口，支持窗口布局操作；支持任意不少于8个变量的实时波形及文本显示，能实时保存及回显。支持运行状态及故障状态显示；支持任意8个变量的实时修改；

五、数据采集部分：完成LABVIEW界面控制，具8路差分信号（或16路单端信号）、2路模拟信号输出、6路数字信号输入/输出、1路PWM输入、1路计数器及2路PWM输出；操作系统支持winXP/Vista/Win7/Win8/Win10，可匹配LABVIEW、LABwindows/CVI、VB.net、C#、delphi、matlab、Vc,QT,Python控制；采集卡安装在实验挂箱表面，引出信号接口；数据采集模块需外置固定于操作面板上，便于学生了解数据采集卡的结构组成，所有接线信号均引出至快速接线端子，学生可在端子上进行接线操作，以求经久耐用采用防触电护套专用导线及工业“U”型端子同时操作，一体化设计，避免模块产权纠纷。

六、自动控制与计算机控制实验部分：为了方便统一管理，实验模块宜采用模块式、积木式等结构，由多个挂件组合而成，方便维护，采用高分子材料面板

1.自控原理实验模块：阶跃信号发生器单元：输出幅度0～±10V可调；由运放、电容、电阻、电位器和一些自由布线区等组成通用运放单元，可以模拟各种受控对象的数学模型。

2.计算机原理实验模块：实验模块采用2mm厚印制线路板制成，正面装有实物对象及元器件，反面为印刷线路，并焊好相关的元器件，可采用优质镀锌柱子完成电路电源供应，实验模块采用磁吸式，方便更换，实验模块正反面均安装透明亚克力保护，配套以下实物对象，

各实物模型详细图文说明如下：

（1）温度实物模型：加热模块功率 12V  0~2A   0~24W；加热装置最大需可加热温度 90℃；加热模块温度输出（模拟量）100mV/℃；加热模块温度测量范围：0-100℃。

（2）直流电机实物模型：直流电机模块功率12V/0.22mA（空载），3.5A（堵转）；直流电机模块转速 100~12000rpm；通过APC芯片搭建的模拟量转PWM电路实现电机功率的无极调节。

（3）步进电机实物模型：步数：96步/圈（3.75°/步）；步进电机类型：四相五线制；额定电压：12V；电流：500mA；霍尔类型：四磁极（2*S/2*N）。

七、配套基于 LABVIEW 虚拟仪器开发实验软件：以上各实验模块均配套 LABVIEW程序，通过数据采集卡进行实验，提供源代码，学生可自行进行程序设定。

八、便携式教学开发平台：采用 PVC 工程塑料一次成型，采用工业标准电源线 220V 直接供电，默认上电自启动；同时额外预留 24V 供电接口以作备用，平台具有以太网、485、 USB 等多种通讯接口，2 种电源供电接口及通讯接口位置均布置在实验箱侧面；实验所需直流可调电源 2 路，0-15V/0-200mA 连续直流可调输出，具有 1 键进入恒压恒流模式，调节精度≤0.01V/1mA，具有 3 档速度调节，编码器设置功能， 默认输出 6V(10mA)和 12V（10mA）满足实验项目的需求，可任意设置，具有短路 保护且自动恢复，可一键恢复出厂设置；提供 2 路固定±5V、 ±12V、+3.3V、 +24V 常用固定电源输出，电源输出采用不同接口形式，以满足多种实验形式；具备 2 路虚拟示波器及虚拟信号源输出口。

1.支持虚拟仪器采集卡、 自动控制实验模块、计算机控制实验模块在开 发平台上安装，可随时随地进行实验演示，此平台支持后期数字电路、模拟电路、

电路分析、单片机、虚拟仪器等实验教学演示。

2.称重传感器实物模型：提供 0-6KG 称重传感器 ，压力变送器输出 100mV/KG，变送器输出范围 0-10V，通过测量重量传感器电桥将重量转化为电压线性输出，采用 labview 软件进行自动换算。

3.可燃气体传感器实物模型：可检测烟雾、可燃气体，检测浓度 300-10000ppm，需测量在清洁空气中电导率较低的二氧化锡材料电导率检测，通过芯片变送为电压模拟量输出或通过比较器比较报警浓度后直接输出开关量。

4.人体热释电感应实物模型：输入电压 5V，重复感应封锁时间 2.5s，感 应范围≥120 ° , 通过编写 VI 程序及面板设计，设计一个人体红外感应楼道灯， 红外探头检测到特殊红外（人体热释电）后发出信号给信号处理部分，信号处理

部分输出高电平并延时一段时间，信号可重复触发。

5.度测量传感器实物模型：输入电压 4.5-5.5V ，输出信号 0-3V ，测量范围 0-99.9%RH，内置变送器通过测量湿敏电容的参数将空气湿度转化为模拟量并输出，采用 labview 软件进行自动换算

九、设备可完成实验内容

（一）自控原理实验

1.典型环节的电路模拟

2.二阶系统的瞬态响应

3.线性系统稳态误差的研究

4.典型环节或系统频率特性的测量

5.线性定常系统的串联校正

6.典型非线性环节的静态特性

7.非线性系统的相平面分析法

8.非线性系统的描述函数法

9.系统能控性与能观性分析

10.采样控制系统的分析

（二）计算机控制技术实验

1A/D与D/A转换

2.数字滤波器

3.D(S)离散化方法的研究

4.数字PID控制算法的研究

5.串级控制算法的研究

6.最少拍控制算法的研究

7.线性离散系统的全状态反馈控制

8.直流电机闭环调速控制（实物）

9.温度闭环PID控制（实物）

10.步进电机控制（实物）

HYD-JX-2 · HYD-JX-2高性能维修电工及技能培训实训装置

HYD-JX-2 高性能维修电工及技能培训 实训 装置 一、概 述 ： 高性能高级维修电工及技能培训实训装置是根据劳动和社会保障部颁发的 " 工人等级标准 " 和 " 职业技能鉴定 " 的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的 PLC 可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，能满足…

HYD-JX-2高性能维修电工及技能培训实训装置

一、概 述 ：

高性能高级维修电工及技能培训实训装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，能满足中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、高级维修电工技能考核的设备。

二、装置特点：

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；

4.装置设有电流性漏电保护器，能确保操作者的人生安全；

5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；

6.通过走线槽进行走线，进行工艺布线训练。

7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。

三、技术性能：

1.输入电压：三相四线（或三相五线）～380V±10%  50Hz

2.工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜1.5KVA

4.重    量：100Kg

5.外形尺寸：1600mm×680mm×1630mm

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基本配置及功能

(一) DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。

具体功能如下：

1、主控功能板

 (1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；

 (2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；

2、交、直流电源

 (1) 励磁电源：直流220V/0.5A，具有短路保护。

 (2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。

 (3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。

 (4) 交流电源：

①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；

②、设有单相调压器一组，可得到交流0～250V可调电压；

③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

 (1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。

 (2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。

 (3) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。

 (4) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。

（5）、单相智能功率、功率因数表

由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。

4、整流二极管：IN5408四只

5、实验室电源远程控制系统功能

1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，热点配网；

6）通过手机APP可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

6、自动控制部分

1）、PLC可编程控制器主机1台：提供三菱FX3U-48mR型主机及SC-09编程电缆。

2）、PLC模拟控制对象

7、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。

8、PLC仿真实训软件一套

（1）通过PLASH虚拟环境实时显示PLC的运行状态

（2）PLC编程训练、PLC程序编写测试等功能

（3）实现PLC运行模拟，对错误程序进行检查

9、无线智能考核系统

采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。

控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。

驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。

与智能化实训考核挂板匹配，液晶人机界面，中文显示，显示信息量更多、更直观；带1条1000mm26针排线，用于单工位实训设备考核；

工业4.0仿真实训软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真

1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、正反转仿真、装配流水线仿真、自动门仿真、交通灯仿真、电梯仿真、升降机仿真、天塔仿真、抢答器仿真、分拣仿真、水塔仿真、运料小车仿真等。

2）电子仿真

（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术

（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真

（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；

（3）综合技能实训

①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故

3）电气仿真

（1）电工基本常识与操作：

①安全用电常识：触电方式；防护措施；接地接零；急救措施

②常用电工工具：通用工具；线路工具；设备工具

③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复

④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程

（2）电工仪表

①万用表：外形仿真，结构仿真，面板仿真，使用仿真；

②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；

③钳形电流表：外形仿真，原理仿真，使用仿真；

④兆欧表：外形仿真，原理仿真，使用仿真；

⑤直流电桥：外形仿真，使用仿真；

⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；

（3）照明电路安装

①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；

②两地控制线路：器材仿真，电路仿真连线仿真

（4）电机与变压器

①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；

②单相异步电动机：外形仿真，结构仿真，装配仿真；

③伺服电动机：外形仿真，结构仿真，原理仿真；

④步进电动机：外形仿真，原理仿真；

⑤直流电动机：外形仿真，结构仿真，装配仿真；

⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；

（5）低压电器

①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；

②继电器：外形仿真，结构仿真，原理仿真，检测仿真；

③常用闸刀开关：外形仿真，结构仿真；

④低压断路器：外形仿真，结构仿真，原理仿真；

⑤熔断器：外形仿真，结构仿真；

⑥启动器：外形仿真

⑦主令电器：外形仿真，结构仿真；

（6）电动机控制仿真

①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真

②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真

③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、

（7）电工识图

4）电工基础仿真：能进行39个仿真实验如下（包含但不局限于）

实训一  电位、电压的测定仿真；实训二  电源的外特性仿真；实训三  欧姆表工作原理仿真；实训四  电阻的串、并、混联仿真；实训五  电压控制电流源仿真；实训六  电压控制电压源仿真；实训七  电容器的串、并、混联电路仿真；实训八  电容在交直流电路中的作用仿真；实训九  一阶RC电路的过渡过程仿真实训十  二阶电路的响应仿真；实训十一  负载获得最大功率的条件仿真；实训十二  惠斯通电桥仿真；实训十三  电阻与温度的关系仿真；实训十四  直流电路星形和三角形电路的等效互换仿真；实训十五  RL串联电路仿真；实训十六  RC串联电路仿真；实训十七  RCL并联电路仿真；实训十八  电感在交直流电路中作用仿真；实训十九  一阶RL电路的过渡过程仿真；   实训二十  谐振电路仿真；实训二十一  RC选频电路仿真；实训二十二  通断电自感现象仿真；实训二十三  电压表电流表的工作原理仿真；实训二十四  单相交流电路功率因数的改善及日光灯的接法仿真；实训二十五  变压器实验仿真；实训二十六  单相交流电路实验仿真；实训二十七  电焊变压器原理仿真；实训二十八  交流互感器原理仿真；实训二十九  电压互感器原理仿真；实训三十  磁耦合线圈的反、顺接法仿真；实训三十一  三相负载的星、三角形连接电路仿真；实训三十二  楼梯开关两地控制仿真；实训三十三  戴维南定理实验仿真；实训三十四  欧姆定律仿真；实训三十五  互易定律仿真；实训三十六  基尔霍夫第一定律仿真；实训三十七  基尔霍夫第二定律仿真；实训三十八  迭加定律仿真；实训三十九  诺顿定律仿真

5）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

6）液压传动原理的动态演示并不少于18种动态演示。

7）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真

8）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。

9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

11）电机软启动及电机保护器的仿真

11、机床电气控制实训仿真软件

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

1）软件包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。

2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。

3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件接触器热继电器和机床运动指令元件如按钮，十字开关等元件的作用；原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。

（三）实训桌：

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。

五、实训项目

（一） 工厂电气、继电接触控制电路实训

1. 三相异步电动机直接启动控制电路

2. 三相异步电动机点动控制电路

3. 三相异步电动机自锁控制电路

4. 三相异步电动机按钮联锁正反转控制电路

5. 三相异步电动机接触器联锁正反转控制电路

6. 三相异步电动机双重联锁正反转控制电路

7. 三相异步电动机工作台自动往返控制电路

8. 两台三相异步电动机顺序启动、顺序停转控制电路

9. 三相异步电动机的两地控制电路

10. 接触器控制的Y-△控制

11. 时间继电器控制的Y-△控制

12. 三相异步电动机单向启动反接制动控制电路

13. 三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14. 三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15. 三相异步电动机正反转启动能耗制动控制电路

16. 单相鼠笼电动机电容启动控制电路

17. 双速交流异步电动机手动变速控制电路

18. 双速交流异步电动机自动变速控制电路

19. 断电延时直流能耗制动的Y-△启动控制电路

20. 三相异步电动机正反转能耗制动控制线路

21. 三相异步电动机正反转启动反接制动控制线路

22. C620型车床电气控制线路

23. 电动葫芦电气控制

24. Y3150滚齿机控制电路

（二）PLC可编程控制器基础电路实训

1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）

3.PLC仿真实训

（2）PLC高级技能实训（设计、安装、调试及检修）

1．PLC 控制电动机点动和自锁控制

2．PLC 控制电动机手动正反转控制

3．PLC 控制电动机带延时正反转控制

4．PLC 控制电动机星/三角启动自动控制

（3）变频器技能实训

（4）触摸屏实验题目

实验一  指示灯对象实验

实验二  开关对象实验

实验三  数据显示实验

实验四  数据输入实验

实验五  棒图对象实验

实验六  对象实验

实验七  移动元件对象实验

实验八  异常报警对象实验

实验九  静态显示实验

实验十  表针控件对象实验

（七）机床电路智能实训

1. CA6140车床电气控制电路单元常见故障的检查与排除（10个故障点，自动设故，智能考核）

1）主轴电机缺相，在进KM1触点之前断路；

2）主轴电机缺相，在KMM1触点与FR1之间断路；

3）控制回路失效，在FU1与TC之间断路；

4）刀架快速移动电机缺一相，在FU1与KA2触点之间断路；

5）刀架快速移动电机缺一相，在KA2触点与刀架快移电机之间断路；

6）主轴电机，刀架快移，冷却泵控制失效，变压器TC与FU2之间断路；

7）主轴电机、刀架快移、冷却泵控制失效。热电器FR1与FR2两常闭触点之间断路；

8）主轴电机不能启动，KM1线包到TC间断路；

9）刀架快移、冷却泵间控制均不能控制。按钮HYD-1与HYD-2之间连线断开；

10）冷却泵控制失效，启动按钮QS2与KM1常开触点之间开路；

2．X62W铣床电气控制电路单元常见故障的检查与排除（16个故障现象，自动设故，智能考核）

1）主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器没电；

2）主轴电机起动缺相；

3） 主轴电机无论正反转均缺一相；

4） 主轴电机无论正反转均缺一相；

5） 快速进给电磁铁不能动作；

6） 照明及控制变压器没电，照光灯不亮，控制回路失效；

7） 控制变压器没电，控制回路失效；

8） 除冷却泵及主轴冲动外，其余控制均失效；

9） 主轴冲动失效；

10）主轴制动失效；

11） 主轴启动失效；

12） 工作台进给控制及快速进给控制失效；

13） 主轴运转不能启动；

14） 主轴点轴只有点动，不能自锁；

15） 圆工作台的进给控制及快速进给全失效；

16） 圆工作台控制开关SA1处于断开位置时，进给控制向前、向下、向后、向上失效，进给冲动也没有；

17） 进给不能冲动；

18） 工作台向下、向右、向前移动没有；

六、高性能高级维修电工实训考核装置总体配置表

HYD-JX-3 · HYD-JX-3电工电子综合实训装置设备

HYD-DGDZ-2 电工电子综合实训 装置设备 电工电子综合实训 装置设备 、电工电子实训室主要用于电器类、电子类、机电类专业的 “电工基础”、“电子技术基础”、“电机控制”、“电气控制技术”等课程的实训教学。能力内涵：培养学生了解和掌握电子元器件及电工电子基本原理的能力，培养学生熟练使用电子仪器仪表的能力，为今后的专业实验、实训打下坚实的基础。 一、基本功能： 1 、电工电子综合实训平台能完成高等院校电路分析、电工技术、电路原理、电…

HYD-DGDZ-2电工电子综合实训装置设备

电工电子综合实训装置设备、电工电子实训室主要用于电器类、电子类、机电类专业的“电工基础”、“电子技术基础”、“电机控制”、“电气控制技术”等课程的实训教学。能力内涵：培养学生了解和掌握电子元器件及电工电子基本原理的能力，培养学生熟练使用电子仪器仪表的能力，为今后的专业实验、实训打下坚实的基础。

一、基本功能：

1、电工电子综合实训平台能完成高等院校电路分析、电工技术、电路原理、电子技术等多门课程的实验教学。

2、平台配套测量仪表精度高，采用数字化、智能化及人机对话模式，各种仪表均有可靠的保护功能。

3、电工电子综合实训平台操作面板采用铝制面板，面板厚度2mm，文字符号采用现代彩色喷描技术处理，面板标识清晰，铝面板颜色和实验台颜色一致。

4、整体采用模块化结构形式，电源和仪器仪表全部采用独立挂箱式结构，各实验模块任务明确，方便学校根据自身的教学要求，选择不同的实验配置，易于后期扩展升级。实验模块之间的工作电源用短接导线连接，既接通各模块电源，又使各模块连成一体。

5、平台装有一套电流型漏电保护器，若有漏电现象，当漏电流超过一定值时，即切断电源；各种电源及各种仪表均有可靠的保护功能。实验连接线及插座采用不同的结构，使用安全、可靠、防触电。

二、技术性能：

1、输入电源：三相四线(或三相五线)AC380V±10% 50Hz

2、装置容量：＜1.5kVA

3、外形尺寸：约1600mm×680mm×1600mm

三、实验台主要配置及功能：

电工电子综合实训平台由实验桌、实验台架、存储柜、实验挂箱组件、配件等组成。

具体参数如下：

四、完成的实验项目：

（一）电工基础实验

（二）电子基础实验

HYD-JX-4 · HYD-JX-4型PLC可编程控制器技术综合实训设备

一、产品概述 实训装置按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及 PLC 控制技术》、《 PLC 及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。 实训装置也适合技工学校、职业院校、职教中心、鉴定站 / 所各工种 PLC 实操、技能鉴定考核。 二、特点 1 、…

HYD-JX-4型PLC可编程控制器技术综合实训设备

　一、产品概述

实训装置按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。

实训装置也适合技工学校、职业院校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

二、特点

1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

三、技术参数

1）输入电源：380V±10％ 50Hz；

2）容量：<1000VA；

3）工作环境：温度-10℃～+40℃　相对湿度＜85％（25℃）　海拔＜4000m；

4）外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；

5）安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。

四、设备组成要求：

本实训台由实训挂件、实训桌、实训储物柜三大部分组成。

1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。

3、电脑桌：钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。

4、学生凳：

（1）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色；

5、配套软件

1.工业4.0仿真实训软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真

1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

2）1）电气仿真

（1）电工基本常识与操作：

①安全用电常识：触电方式；防护措施；接地接零；急救措施

②常用电工工具：通用工具；线路工具；设备工具

③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复

④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程

（2）电工仪表

①万用表：外形仿真，结构仿真，面板仿真，使用仿真；

②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；

③钳形电流表：外形仿真，原理仿真，使用仿真；

④兆欧表：外形仿真，原理仿真，使用仿真；

⑤直流电桥：外形仿真，使用仿真；

⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；

（3）照明电路安装

①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；

②两地控制线路：器材仿真，电路仿真连线仿真

（4）电机与变压器

①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；

②单相异步电动机：外形仿真，结构仿真，装配仿真；

③伺服电动机：外形仿真，结构仿真，原理仿真；

④步进电动机：外形仿真，原理仿真；

⑤直流电动机：外形仿真，结构仿真，装配仿真；

⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；

（5）低压电器

①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；

②继电器：外形仿真，结构仿真，原理仿真，检测仿真；

③常用闸刀开关：外形仿真，结构仿真；

④低压断路器：外形仿真，结构仿真，原理仿真；

⑤熔断器：外形仿真，结构仿真；

⑥启动器：外形仿真

⑦主令电器：外形仿真，结构仿真；

（6）电动机控制仿真

①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真

②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真

③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、

（7）电工识图

2）电工基础仿真：能进行39个仿真实验如下（包含但不局限于）

实训一：  电位、电压的测定仿真；

实训二： 电源的外特性仿真；

实训三：  欧姆表工作原理仿真；

实训四： 电阻的串、并、混联仿真；

实训五： 电压控制电流源仿真；

实训六： 电压控制电压源仿真；

实训七：  电容器的串、并、混联电路仿真；

实训八：  电容在交直流电路中的作用仿真；

实训九：  一阶RC电路的过渡过程仿真

实训十：  二阶电路的响应仿真；

实训十一：  负载获得最大功率的条件仿真；

实训十二：  惠斯通电桥仿真；

实训十三：  电阻与温度的关系仿真；

实训十四：  直流电路星形和三角形电路的等效互换仿真；

实训十五：  RL串联电路仿真；

实训十六：  RC串联电路仿真；

实训十七：  RCL并联电路仿真；

实训十八：  电感在交直流电路中作用仿真；

实训十九：  一阶RL电路的过渡过程仿真；

实训二十：  谐振电路仿真；

实训二十一：  RC选频电路仿真；

实训二十二：  通断电自感现象仿真；

实训二十三：  电压表电流表的工作原理仿真；

实训二十四：  单相交流电路功率因数的改善及日光灯的接法仿真；

实训二十五：  变压器实验仿真；

实训二十六：  单相交流电路实验仿真；

实训二十七：  电焊变压器原理仿真；

实训二十八：  交流互感器原理仿真；

实训二十九：  电压互感器原理仿真；

实训三十：  磁耦合线圈的反、顺接法仿真；

实训三十一：  三相负载的星、三角形连接电路仿真；

实训三十二：  楼梯开关两地控制仿真；

实训三十三：  戴维南定理实验仿真；

实训三十四：  欧姆定律仿真；

实训三十五：  互易定律仿真；

实训三十六：  基尔霍夫第一定律仿真；

实训三十七：  基尔霍夫第二定律仿真；

实训三十八：  迭加定律仿真；

实训三十九：  诺顿定律仿真

3）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、正反转仿真、装配流水线仿真、自动门仿真、交通灯仿真、电梯仿真、升降机仿真、天塔仿真、抢答器仿真、分拣仿真、水塔仿真、运料小车仿真等。

4）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

5）液压仿真部分

液压传动原理的动态演示并不少于18种动态演示。

（1）多级高压回路

（2）减压回路

（3）先导式溢流阀缷荷回

（4）顺序平衡回路

（5）回油节流调速回路

（6）旁路节流调速回路

（7）液压缸差动连接回路

（8）三位四通电磁换向阀换向回路

 （9）液控单向阀锁紧回路

（10）顺序阀控制顺序动作回路

（11）压力继电器控制顺序动作回路

（12）行程开关控制顺序同步回路

（13）调速阀控制同步回路

（14）液压马达回油节流调速回路

（15）二位四通电磁阀换向回路

（16）手动阀换向回路

（17）速度换接回路

（18）二位二通缷荷

6）气动仿真部分

（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真

（2）软件中设置的14路“考考你！”表现为典型气路设备故障。

（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。两种运行状态自动切换，当连接外部设备时自动切换为在线仿真，无外部设备连接时为离线仿真即模拟运行。

软件中离线仿真13个回路包括：

回路一：单作用气缸的换向回路（a）

回路二：双作用气缸的换向回路（a）

回路三：单作用气缸的速度控制回路（a）

回路四：单作用气缸的速度控制回路（b）

回路五：双作用气缸单向调速回路（a）

回路六：双作用气缸单向调速回路（b）

回路七：双作用气缸的速度控制回路一

回路八：双作用气缸的速度控制回路二

回路九：压力控制回路

回路十：计数回路

回路十一：延时回路

回路十二：用机械行程阀的单往复控制回路

回路十三：过载保护回路。离线、在线自动切换的15个回路包括：01、单作用气缸的换向回路（b）02、双作用气缸的换向回路（b）03、速度换接回路04、缓冲回路05、互锁回路06、用行程开关的单缸往复运动回路07、单缸连续往复动作回路08、直线缸、旋转缸顺序动作回路09、多缸顺序动作回路10、双缸同步动作回路11、四缸联动回路12、卸荷回路13、或门型梭阀的应用回路14、快速排气阀的应用回路15、高低压切换控制回路。

（4）设置14路“考考你！”当点开了“考考你”对话框回路自动设置故障，当回答正确或关闭“考考你”对话框，故障自动接触，回路正常仿真。14路“考考你”包括模拟故障有：

故障一：单作用气缸故障

故障二：电磁阀故障

故障三：双作用气缸故障

故障四：调节阀故障

故障五：节流阀故障

故障六：手动换向阀异常

故障七：节流阀堵死故障

故障八：行程开关故障

故障九：过滤三联件故障

故障十：气容故障

故障十一：行程阀故障

故障十二：顺序阀故障

故障十三：行程开关失灵

故障十四：负载阻力过小。

7）传感器仿真：

（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真；

8）电机软启动及电机保护器的仿真。

五、实训项目

1)PLC基本技能实训

1.PLC认知实训

2.PLC仿真实训

3．跳转、分支功能实验

4．移位寄存器实验

5．数据处理功能实验

6．微分、位操作实验

7．与、或、非逻辑功能实验

8．定时器、计数器功能实验

2)PLC模拟控制应用实训

1.数码显示控制

2.抢答器控制（优先级、数值运算，具有声效功能）

3.天塔之光控制（闪烁、发射、流水型）

4.音乐喷泉控制（具有声效功能）

5.十字路口交通灯控制

6.水塔水位控制

7.自动送料装车系统控制

8.四节传送带控制

9.装配流水线控制

10.多种液体混合装置控制

11.自控成型机控制

12.全自动洗衣机控制（具有声效功能）

13.电镀生产线控制

14.自控轧钢机控制

15.邮件分拣机控制

16.自动售货机控制

17.机械手控制

18.四层电梯控制（实物）

19.加工中心控制（实物）

20.步进电机PLC控制（实物）

六、器材配置清单

HYD-JXPLC-5 · HYD-JXPLC-5可编程控制技术实训装置设备（PLC、变频器）

HYD-JX PLC-5 可编程控制技术实训装置 设备 （ PLC 、变频器） 一、概述 PLC 可编程控制技术实训装置 设备 适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及 PLC 控制技术》、《 PLC 及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。 实训装置也适合技工学校、职业院校、、职教中心、鉴…

HYD-JXPLC-5可编程控制技术实训装置设备（PLC、变频器）

一、概述

PLC可编程控制技术实训装置设备适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。

实训装置也适合技工学校、职业院校、、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

二、装置特点

1、采用积木组合式结构，根据需要配置开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。

2、项目实训模块：利用目前典型的可编程控制器技术完成对工业生产中模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。

3、虚实结合，机动灵活，实训项目可扩展性强。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10%  50Hz

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<400m

3、装置容量：＜0.5KVA

4、重    量：＜110Kg

5、外形尺寸：（1400mm+600mm）×700mm×1600mm

6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

三、系统构成

1、PLC可编程控制器实训屏（主机箱与网孔板构成）

2、PLC可编程控制器实训对象

3、PLC可编程控制器主机

4、PLC可编程控制器操作桌

5、变频器：三菱FR-D720S 0.4KW：

6、触摸屏：7英寸昆仑通态，256色

7、PLC可编程控制器操作桌

8、编程应用软件

9、仿真教学软件

10、PLC及转接通讯电缆

三、技术指标

1、交流电源

1.1电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。

1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有指示灯指标，通过负荷电源开关控制三相交流电压输出。三相五线电源通过5只安全插座输出。

1.3 直流电源

A组: 直流电压24V/2A输出，过流自动保护功能。

B组:二路0-12V直流稳压电源，内置式继电器自动换档，连续调压，输出电流2A。过流自动保护功能。

C组:多组单相市电输出，供用户自备仪器使用。

四、PLC可编程控制器主机挂箱功能、特点

◆PLC主机：FX3U-48MR输入：24点  输出24点

◆PLC主机有独立控制工作电源开关与保险，PLC主机的输入输出端口均已引到面板上，输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。

五、变频器：变频器实训组件：配置三菱FR-D720S 0.4KW变频器，带有RS485通信接口及BOP操作面板

六、实训台结构：

1、实训屏：左边PLC可编程控制器实训台PLC主机及交直流电源控制箱，右边是网孔实训扩展板，网孔实训扩展板采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm，大小650*580MM。实训屏装有角度调节机构，根据实训实际情况需要，网孔板在实训屏上的角度可以调节，并且可以随意取下或装实训屏，大大提高实训操作舒适度与实训效率。网孔板左右装有二个拉手，方便网孔板移位与安装。

2、实训桌：实验桌一桌两座，实验桌规格为1400（长）*700（宽）*800（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

实验桌后面二支桌脚向上延伸，组成电源控制箱的固定支架，固定PLC主机单元

与电源控制箱及网孔实训板。

3、电脑桌：钢铝结构，装有4只万向轮，装有电脑后靠、键盘托、主机支架。

4、储存柜：配备储存柜，存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。

七、实训器材：

1.电气元件：典型电动机控制实操单元：交流接触器3只；时间继电器1只，3H按钮盒1只，1只热继电器，直流24V继电器4只。

2.三相交电机一台：380V/180W，铝质外壳。

八、实训项目

（一）PLC基本技能实训

1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）

3.PLC仿真实训

（二）PLC模拟控制应用实训

（三）PLC高级技能实训（设计、安装、调试及检修）

（四）PLC、变频器、触摸屏综合应用技能实训

 九、配置清单
