产品型号与设备介绍

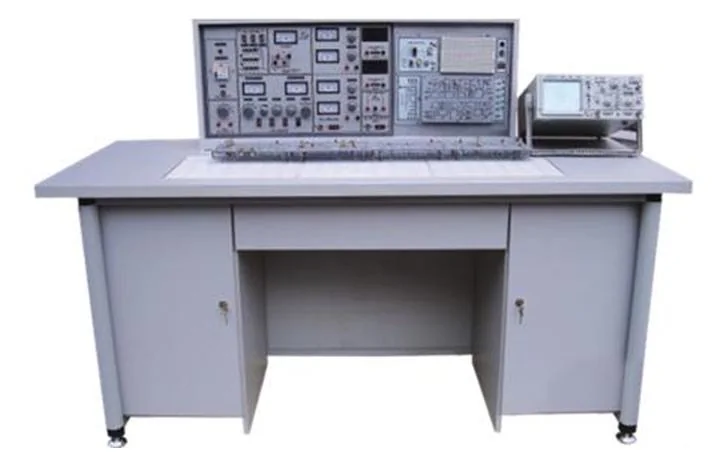

HYD-WBK-528E · 模电数电高频电路综合实验台
WBK-528E模电数电高频电路综合实验台 一、研制本产品的意义： 本产品适用于高频电路实验，综合了各学校讲课及实验教师的意见，增加了系统的开发能力和灵活性。该系统含有相配套的电源、信号源、电路实验区、电路开发区，主体采用独特的两面板工艺，正面贴模，印有原理图及符号，反面为印刷导线并焊接相应元器件，基本实验电路做成单元盒式，相互独立，提高抗干扰性，盒体透明直观。为适合基础教学的需要，增添了数字电路、模拟电子技术实验线路。实验设备实现了专…
WBK-528E模电数电高频电路综合实验台
（一）实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，+14V，电流0.5A。
D组:单相市电输出，供用户自备仪器使用。
2·函数发生器
2.1波形:输出正弦波、三角波、方波。
2.2频率范围:5Hz-550KHz，有频率表指示。
3·单次脉源：每拨一次钮子开关可输出一对正负脉冲。
4·七段译码器及对应译码显示数码管。
5·高频电路实验系统：由5路过流保护，自动恢复工作电源，实验线路开发区，5块透明实验盒组成实验区构成。
6·外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0～999mA。
7·外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围:0～99V。
（二）学生实验桌:一桌为二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成实验电路完成实验。元件盒盒体透明、直观，内装元件一目了然，盒盖印有元件符号，盒盖与盒体结合采用压卡式结构，维修拆装方便。桌子左右各有一个柜，柜中存放元器件、贮存板，桌子中间为抽屉放置工具、万用表、导线等。桌面尺寸:160×68cm。
三、器材配备（以24座为例，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材:双踪示波器（20MHZ以上），高频毫伏表（20MHZ以上），滑线变阻器，扫频仪（50MHZ以上），高频函数发生器（15MHZ以上），频率计（100MHZ以上）。
五、实验项目：（一）模电、数电部分：(1)模拟部分
| 1．二极管的正、反相特性 2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试 9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
| l．电压负反馈偏置电路 2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路 19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式25．长尾式差动放大电路 26．双电源长尾式差动放大电路 27．运放用作交流比例放大 28．反相输入保护措施 29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
(2)数字部分
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验 6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
（二）高频电路部分：
| 1．调谐放大电路 2．通频带扩展电路 3．LC振荡器电路 4．石英晶体振荡器电路 5．谐振功率放大电路6．丙类高频功率放大电路 | 7．幅度调制电路8．幅度解调电路9．分立元件组成的频率调制与解调电路 10．集成电路组成的频率调制器 11．集成电路组成的压控振荡器及锁相环电路 12．波形变换电路 |
数电、模电、高频电路实验室设备元件清单（每台）
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 1 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电 解 电 容 | 0.1UF | 1 | 16V |
| 电 解 电 容 | 4.7UF | 1 | 16V |
| 电 解 电 容 | 10UF | 3 | 16V |
| 电 解 电 容 | 33UF | 1 | 16V |
| 电 解 电 容 | 47UF | 2 | 25V |
| 电 解 电 容 | 100UF | 3 | 35V |
| 电 解 电 容 | 220UF | 1 | 35V |
| 电 解 电 容 | 470UF | 1 | 35V |
| 瓷 片 电 容 | 300P | 1 | 63V |
| 瓷 片 电 容 | 1000P | 2 | 63V |
| 瓷 片 电 容 | 4700P | 1 | 63V |
| 瓷 片 电 容 | 0.01UF | 3 | 63V |
| 瓷 片 电 容 | 0.1UF | 2 | 63V |
| 瓷 片 电 容 | 0.47UF | 1 | 63V |
| 瓷 片 电 容 | 1UF | 1 | 250V |
| 瓷 片 电 容 | 2UF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发 光 二 极 管 | 2 | ||
| 稳 压 二 极 管 | 2CW54 | 2 | |
| 稳 压 二 极 管 | 2CW76 | 1 | |
| 光 敏 二 极 管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场 效 应 管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三 端 稳 压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 2 | ||
| 8Ω/0.2W | 1 | ||
| 继 电 器 | 6V | 1 | |
| 直流电表 | ±100UA | 1 | |
| 直流表 | 1000UA | 1 | |
| 直流电 表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 实验板1 | G1 | 1 | |
| 实验板2 | G2 | 1 | |
| 实验板3 | G3 | 1 | |
| 实验板4 | G4 | 1 | |
| 实验板5 | G5 | 1 | |
| 高频电路实验学习机 | TPE﹣GP2 | 1 | |
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
HYD-WBK-528H · 模电数电通讯原理综合实验台
WBK-528H模电数电通讯原理综合实验台 一、研制本产品的意义： 本通信原理教学实验装置采用包括模拟/数字信号源、工作电源的通用平台及八套实验模块组成的模块化平台式结构，便于系统的功能扩充。做实验时通用平台及实验模块使用连接线连接，增加实验动手实践性。模块使用支持多次开发的具有在系统可编程功能的ISP芯片，提供用户自主设计的功能，注重给实验者提供动手实践和自主设计的空间。该装置通过另购设备“数字信号显示仪”可连接计算机，并可将实验数据…
WBK-528H模电数电通讯原理综合实验台
2、实验装置采用模块化的平台式结构，系统具有可不断扩充、升级的空间，用户可根据不同的教学要求采购不同的实验配置，节省投资。也可根据自己的需求定制或自制功能模块。
3、电路模块与平台板的信号线使用导线连接，增加实验动手实践性，使用者在实验过程中进一步加深对该实验知识点的了解。
4、部分电路使用具有在系统可编程功能的ISP芯片，实验者可以进行多次开发。
5、元器件间保持合理的距离，标有与原理图对应的编码。电路中设置了大量的测量点、接地点，还在重点部分标有汉字说明，以方便观察、测量。
6、数电、模电实验元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装方便，在桌面中央通用九孔电路板上任意拼插盒成实验电路，实验方便、快捷，动手能力强。三、功能与结构：
（一）实验台部分：
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，电流0.5A，有表指示。
D组:单相市电输出，供用户自备仪器使用。
2·函数发生器
2.1 波形:输出正弦波、三角波、方波。
2.2 频率范围:5Hz-550KHz，有频率表指示。
3·七段译码器及对应译码显示数码管。
4·单次脉冲：每拨按一次钮子开关可得到一组正负脉冲。
5·通信原理部分
5.1 二路模拟（正弦、三角、方波，2Hz-200KHz）、12路可调数字信号源（时钟、脉冲、伪随机序列），5路工作电源（+5(2.5A)、-5(0.2A)、+12(0.3A)、-12(0.3A)、GND）。
5.2 双路抽样定理与脉冲调幅（PAM）实验板，包括采样、模拟信道、解调展宽、滤波放大电路部分。
5.3集成化增量调制编译码（DM）实验板，采用集成化调制解调芯片,并有手动码流产生电路。
5.4集成化脉冲编码（脉码）调制编译码（PCM）实验板，采用集成化调制解调芯片,并有手动码流产生电路。5.5数字多路传输系统（MUX）实验板，采用具有在线可编程功能的ISP芯片，复接/解复手动产生的四路码流信号，并有手动设置开关。
5.6循环纠错码编译码(ECC（15.6）)实验板，采用具有在线可编程功能的ISP芯片，包括手动信码输入、模拟信道、解码显示等电路。
5.7 3阶高密度双极性码型变换（HDB3）实验板，包括编码（四连“0”检测及补“1”、破坏点形成、取代节选择及单双极性变换电路），译码（单双极性、判决、破坏点检测、取代节去除及位定时恢复电路）部分。
5.8移频键控（FSK）实验板，包括调制（可变分频比的分频链）、解调（过零检测、码定时恢复、位同步、码再生、有源滤波电路）部分。
5.9移相键控（PSK）实验板，包括调制（差分编码—相位选择法调制，差分编码、调相电路）、解调（同相—正交环解调，集成化VC0、差分译码电路）部分。
5.10光纤传输（OPT）实验板，包括调制（CMI编码、去毛刺、光发送头），解调（光接收头、预放大、电平判决、时钟提取、成型、鉴相、VCO、取样、CMI解码）部分。6·外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0～999mA。7·外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围:0～99.9V。（二）学生实验桌:一桌二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成实验电路完成实验。桌的左右各有一个柜，柜中存放元器件、贮存板及电脑，中间上层放置键盘、
下层抽屉存放工具、万用表、导线等。桌面尺寸:160×70cm。四、器材配备（以24座为例，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF500万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。五、用户自备器材:
双踪同步示波器、高频信号发生器、频率计数器、毫伏表、失真度测试仪。六、实验项目：（一）模电、数电部分：(1)模拟部分
| 1．二极管的正、反相特性 2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试 9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
| l．电压负反馈偏置电路 2．分压式电流负反馈偏置电路3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路 19．用负反馈消除自激振荡 20．晶体管开关作用21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路27．运放用作交流比例放大 28．反相输入保护措施 29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
(2)数字部分
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验 6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
（二）通信原理部分（九类约五十个以上）1．PAM实验：抽样和分路脉冲的形成、验证抽样定理、PAM信号的形成和解调、多路脉冲调幅（PAM信号的形成和解调）、多路PAM系统中的路际串话现象。
2．DM实验：时钟部分（定时信号、手动产生的DM码流信号）、发送滤波器、△M编码器、△M译码器（本地编码信号的译码、本地手动产生码流的译码）、接收滤波器、系统性能测试（空载噪声、幅频特性、动态范围和信噪比特性）。
3．PCM实验：时钟部分（主时钟信号、帧定位信号、手动产生的PCM码流信号）、PCM编码器、PCM译码器（本地编码信号的译码、本地手动产生码流的译码）、系统性能测试（空载噪声、幅频特性、动态范围和信噪比特性）。
4．MUX实验：复接定时单元、复接支路信号产生单元、复接单元、分接同步单元、分接定时单元、分接单元。
5．ECC实验：编码器的输出信号（信码输出、编码输出）、译码器的输出信号（编码输入、信码输出）、观察信道干扰、观察经过加扰后，该码的纠错能力。
6．HDB3实验：时钟部分（主时钟信号、“1000”码信号、Ｍ序列信号）、编码电路（0码，1码，“1000”码，M序列码）、解码电路(单双极性、判决、破坏点检测、取代节去除及位定时恢复电路，HDB3码的频谱（可选）)、技术指标测试（编码部分、解码部分）。
7．FSK实验：时钟部分（方波源信号、码定时信号、Ｍ序列信号）、调制信号（0码，1码，M序列码）、FSK接收解调（过零检测、码定时恢复、位同步、码再生、有源滤波电路）、眼图。
8．PSK实验：时钟部分（方波源信号、Ｍ序列信号）、差分编码、数字调相、同相正交环、同步带和捕捉带、差分译码、眼图。9．OPT实验：时钟部分（工作时钟、M序列信号）、CMI编码、光调制与接收、定时提取、监相、VCO、CMI解码。实验室元器件配置清单(每台)
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 1 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电 解 电 容 | 0.1UF | 1 | 16V |
| 电 解 电 容 | 4.7UF | 1 | 16V |
| 电 解 电 容 | 10UF | 3 | 16V |
| 电 解 电 容 | 33UF | 1 | 16V |
| 电 解 电 容 | 47UF | 2 | 25V |
| 电 解 电 容 | 100UF | 3 | 35V |
| 电 解 电 容 | 220UF | 1 | 35V |
| 电 解 电 容 | 470UF | 1 | 35V |
| 瓷 片 电 容 | 300P | 1 | 63V |
| 瓷 片 电 容 | 1000P | 2 | 63V |
| 瓷 片 电 容 | 4700P | 1 | 63V |
| 瓷 片 电 容 | 0.01UF | 3 | 63V |
| 瓷 片 电 容 | 0.1UF | 2 | 63V |
| 瓷 片 电 容 | 0.47UF | 1 | 63V |
| 瓷 片 电 容 | 1UF | 1 | 250V |
| 瓷 片 电 容 | 2UF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发 光 二 极 管 | 2 | ||
| 稳 压 二 极 管 | 2CW54 | 2 | |
| 稳 压 二 极 管 | 2CW76 | 1 | |
| 光 敏 二 极 管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场 效 应 管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三 端 稳 压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 2 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 直流电表 | ±100UA | 1 | |
| 直流表 | 1000UA | 1 | |
| 直流电 表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 通讯原理实验箱 | 1 | ||
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
HYD-WBK-528I · 模电数电EDA实验开发系统综合实验台
WBK-528I模电数电EDA实验开发系统综合实验台 本实验设备可完成数字电子技术、模拟电子技术和EDA实验，适合大、中专院校电子课程的实验和毕业设计。 一、技术性能： 1、输入电压：交流220V±10% 50Hz 2、温度：-10℃～40℃，相对湿度＜85%（25℃） 3、装置容量：＜1KVA 4、外形尺寸：1600mm×700mm×1200mm 三、功能与结构： （一）实验台部分: 1、电源 1.1电源输入:工作电压220V±5%(…
WBK-528I模电数电EDA实验开发系统综合实验台
（一）实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，+14V。
D组:单相市电输出，供用户自备仪器使用。
2、函数发生器
2.1 波形:输出正弦波、三角波、方波。
2.2 频率范围:5Hz-550KHz，有频率表指示。
3、七段译码器及对应译码显示数码管。4、EDA系统硬件结构及配置：4.1 含有以AT89051为核心的单片机（MPU）系统（包括4×4小键盘，RAM62256，液晶显示接口）；4.2 构成以PLDIMPU双系统为主要特点的复合型综合电子实验平台，特别适应开设综合电子设计课程；4.3 能完成多个历年全国大学生电子设计竞赛试题；4.4 有16个外I/O接口，适用于扩展实验。5、单次脉冲：每拨一次钮子开关输出一对正负脉冲。6、外测交直流二用电流表：精度0.5级，三位半数字式显示，测量范围：0－999mA。7、外测交直流二用电压表：精度0.5级，三位半数字显示，测量范围：0－99V。（二）学生实验桌：一桌二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明，内装元件一目了然，盒盖印有元件符号，盒盖与盒体采用科学的压卡式结构，维修拆装方便。实验桌左右各有一个柜，柜中存放元器件，中部抽屉存放工具、万用表、导线等。桌面尺寸：160×70cm。三、器材配备（以24座为例，详见发货清单）12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表890B+、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材: 双踪示波器（型号不限）、毫伏表、滑线变阻器。五、实验项目：（一）模电、数电部分：能完成“WBK-530模电、数电实验室成套设备”的实验项目(见339页)。（二）EDA实验项目（49个实验）（1）基本实验：
| 1、七人表决器 2、格管码变换器 3、四位加法器 4、BCD码加法器 5、四位并行乘法器 6、四位并行乘法器 7、触发器 8、用ABEL语言设计74LS160功能模块计数器 9、多模加减计数器 | 10、可控脉冲发生器 11、简易数码锁 12、英语字母显示电路 13、八位乘法器 14、序列检测器 15、可变模16位加法计数器 16、正负脉宽数控调制发生器17、秒表 18、键盘扫描实验 |
（2）数字系统设计：
| 1、数字钟 2、频率计 3、交通灯 4、乒乓球游戏机 5、数字锁 | 6、自动电梯 7、出租车计费器 8、抢答器 9、彩灯控制器； |
（3）综合电子设计：
| 1、彩条信号发生器（VGA） 2、RS232通信 3、点阵显示 4、乐曲演奏电路 | 5、FSK发生器（D/A） 6、数字电压表（A/D）； 7、DDS实验 |
（4）综合电子实验（PLD+单片机综合系统）1、多功能频率计 2、DDS信号源
（5）扩展实验
1、用液晶显示多功能频率计 2、点阵汉字显示 3、可编程模块器件（PAC）实验模电、数电、EDA实验开发系统实验室元器件配置清单（每台）
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 1 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电 解 电 容 | 0.1UF | 1 | 16V |
| 电 解 电 容 | 4.7UF | 1 | 16V |
| 电 解 电 容 | 10UF | 3 | 16V |
| 电 解 电 容 | 33UF | 1 | 16V |
| 电 解 电 容 | 47UF | 2 | 25V |
| 电 解 电 容 | 100UF | 3 | 35V |
| 电 解 电 容 | 220UF | 1 | 35V |
| 电 解 电 容 | 470UF | 1 | 35V |
| 瓷 片 电 容 | 300P | 1 | 63V |
| 瓷 片 电 容 | 1000P | 2 | 63V |
| 瓷 片 电 容 | 4700P | 1 | 63V |
| 瓷 片 电 容 | 0.01UF | 3 | 63V |
| 瓷 片 电 容 | 0.1UF | 2 | 63V |
| 瓷 片 电 容 | 0.47UF | 1 | 63V |
| 瓷 片 电 容 | 1UF | 1 | 250V |
| 瓷 片 电 容 | 2UF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发 光 二 极 管 | 2 | ||
| 稳 压 二 极 管 | 2CW54 | 2 | |
| 稳 压 二 极 管 | 2CW76 | 1 | |
| 光 敏 二 极 管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场 效 应 管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三 端 稳 压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 2 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 直流电表 | ±100UA | 1 | |
| 直流表 | 1000UA | 1 | |
| 直流电 表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| EDA实验开发系统 | 1 | ||
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
HYD-WBK-528G · 模电数电单片机实验开发系统综合实验台
WBK-528G模电数电单片机实验开发系统综合实验台 一、研制本产品的意义： TSC-51/88/196单片机实验开发系统主要用于大中专、本科、硕士研究生单片机原理及应用课程的教学实验，同时兼顾了科研开发的需要。它集实验和开发为一体，容51/88/196于一身。为适合基础教学的需要，增添了数字电路、模拟电子技术实验。这一崭新的系统实现了专业基础课（模拟、数字电路）、专业课（单片机实验）、科研开发的三合一，做到一机多用，大大节省实验室，节…
WBK-528G模电数电单片机实验开发系统综合实验台
（一）实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，+14V。
D组:单相市电输出，供用户自备仪器使用。
2、函数发生器
2.1波形:输出正弦波、三角波、方波。
2.2频率范围:5Hz-550KHz，有频率表指示。
3、七段译码器及对应译码显示数码管。4、单片机硬件结构及配置：4.1单片机微处理器：8031/80C196KB可换。4.2存储器：程序存储器、数据存储器、I/O接口统一编址多达64K。4.3 I/O接口苦芯片：8255、8250、8279、A/D、D/A转换、简单并行输出二个，并行输入一个、串－并转换接口一个。4.4实验电路：24键键盘一个，六位LED数字显示、逻辑电平输入开关、发光二极管显示、步进电机、直流电机、继电器、音响等电路。4.5 EPROM写入装置：可对27C64、27C128、27C256等EPROM芯片进行读写。5、单片机软件及仿真功能：5.1全下拉式菜单。5.2支持ASM51、ASM96、PLM96、C51等编程语言。5.3可进行源语言级调试，具有断点、单步、跟踪、浏览等操作。5.4 支持仿真功能，用户仿真空间48K。5.5支持对EPROM的空白检查、读、写、反汇编、存盘等操作。6、单次脉冲：每拨一次钮子开关输出一对正负脉冲。7、外测交直流二用电流表：精度0.5级，三位半数字式显示，测量范围：0－999mA。8、外测交直流二用电压表：精度0.5级，三位半数字显示，测量范围：0－99V。（二）学生实验桌：一桌二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明，内装元件一目了然，盒盖印有元件符号，盒盖与盒体采用科学的压卡式结构，维修拆装方便。实验桌左右各有一个柜，柜中存放元器件，中部抽屉存放工具、万用表、导线等。桌面尺寸：160×70cm。三、器材配备（以24座为例，详见发货清单）12台实验台、12张学生实验操作桌、l台主控演示台、13只MF500万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材: 双踪同步示波器（型号不限）、毫伏表、滑线变阻器。五、实验项目：（一）模电、数电部分：(1)模拟部分
| 1．二极管的正、反相特性 2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试 9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
| l．电压负反馈偏置电路 2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路 19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路 27．运放用作交流比例放大 28．反相输入保护措施 29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
(2)数字部分
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
（二）、单片机实验开发系统部分：MCS-51软件实验
| 实验一 清零程序实验二 拆字程序实验三 拼字程序 实验四 数据区传送子程序实验五 数据排序实验实验六 查找相同数个数 实验七 无符号双字节快速乘法子程序 | 实验八 多分支程序实验九 脉冲计数（定时/计数实验）实验十 电脑时钟（定时器、中断器综合实验）实验十一 二进制转换到BCD 实验十二 二进制转换到ASCII实验十三 八段数码管显示实验十四 键盘扫描显示实验 |
硬件实验
| 实验一 P1口亮灯实验 实验二 P1口转弯灯实验 实验三 P3.3输入，P1口输出实验四 工业顺序控制（中断控制）实验五 8255 A.B.C输出方波实验六 8255 PA口控制PB口实验七 8255控制交通灯 实验八 简单I/O口扩展实验 实验九 A/D转换实验实验十 D/A输出方波 实验十一 电子音响 | 实验十二 继电器控制 实验十三 步进电机实验实验十四 8253方波实验十五 串并转换实验实验十六 外部存储器扩展实验实验十七 MCS-51串行口应用实验㈠——双机通信实验十八 MCS-51串行口应用实验㈡——与PC机通信实验十九 温度闭环控制实验二十 小直流电机调速实验实验二十一 外部中断（急救车与交通灯） |
MCS-88软件实验
| 实验一 清零程序 实验二 拆字程序 实验三 拼字程序 实验四 数据区移动实验五 数据排序实验 实验六 找“零”个数 | 实验七 32位二进制乘法 实验八 多分支程序实验九 显示子程序 实验十 键盘扫描显示实验 实验十一 二进制转换到BCD 实验十二 二进制转换到ASCII |
硬件实验
| 实验一 8255并行口实验㈠：A.B.C口输出方波实验二 8255并行口实验㈡：PA口控制PB口实验三 8255并行口实验㈢：控制交通灯实验四 简单I/O口扩展实验五 A/D转换实验实验六 D/A转换实验㈠：输出方波实验七 D/A转换实验㈠：输出锯齿波实验八 8259中断控制器实验 | 实验九 定时／计数器：8253方波实验十 继电器控制实验十一 8251串行通信实验㈠：自发自收实验十二 8251串行通信实验㈡：与PC通信实验十三 步进电机控制实验十四 小直流电机调速实验实验十五 温度闭环控制实验十六 音频驱动实验 |
MCS-96软件实验
| 实验一 清零程序实验二 拆字程序实验三 拼字程序实验四 数据区传送子程序实验五 数据排序实验实验六 查找相同数个数实验七 无符号双字节快速乘法子程序实验八 多分支程序实验九 定时器1实验——定时中断实验十 定时器T1和T2同时产生中断实验十一 80C196外部中断实验 | 实验十二 80C196软件方法产生中断实验十三 利用HSI测脉冲宽度实验十四 利用HSI测量单脉冲宽度实验十五 利用HSO产生单脉冲实验十六 利用HSO产生连续脉冲实验十七 软件定时器实验十八 80C196 A/D转换实验实验十九 利用80C196的PWM产生各种波形实验二十 二进制转换到BCD实验二十一 二进制转换到ASCII |
硬件实验
| 实验一 P1口亮灯实验实验二 P1口转弯灯实验实验三 P2.6输入，P1口输出实验四 工业顺序控制实验五 8255 A.B.C输出方波实验六 8255 PA口控制PB口实验七 8255控制交通灯实验八 简单I/O口扩展实验实验九 A/D转换实验实验十 D/A输出方波 | 实验十一 继电器控制实验十二 8253方 波实验十三 80C196串行口实验实验十四 LED七段数码管显示实验实验十五 键盘显示综合实验实验十六 音频驱动实验实验十七 步进电机实验实验十八 直流电机实验实验十九 外部中断（急救车与交通灯） |
实验室元器件配置清单(每台)
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 1 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电 解 电 容 | 0.1UF | 1 | 16V |
| 电 解 电 容 | 4.7UF | 1 | 16V |
| 电 解 电 容 | 10UF | 3 | 16V |
| 电 解 电 容 | 33UF<, TD width=108>1 | 16V | |
| 电 解 电 容 | 47UF | 2 | 25V |
| 电 解 电 容 | 100UF | 3 | 35V |
| 电 解 电 容 | 220UF | 1 | 35V |
| 电 解 电 容 | 470UF | 1 | 35V |
| 瓷 片 电 容 | 300P | 1 | 63V |
| 瓷 片 电 容 | 1000P | 2 | 63V |
| 瓷 片 电 容 | 4700P | 1 | 63V |
| 瓷 片 电 容 | 0.01UF | 3 | 63V |
| 瓷 片 电 容 | 0.1UF | 2 | 63V |
| 瓷 片 电 容 | 0.47UF | 1 | 63V |
| 瓷 片 电 容 | 1UF | 1 | 250V |
| 瓷 片 电 容 | 2UF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发 光 二 极 管 | 2 | ||
| 稳 压 二 极 管 | 2CW54 | 2 | |
| 稳 压 二 极 管 | 2CW76 | 1 | |
| 光 敏 二 极 管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场 效 应 管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三 端 稳 压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 2 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 直流电表 | ±100UA | 1 | |
| 直流表 | 1000UA | 1 | |
| 直流电 表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 单片机实验系统 | 1 | ||
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
HYD-WBK-528D · 模电数电微机接口及微机应用综合实验台
WBK-528D型模电数电微机接口及微机应用综合实验台 一、研制本产品的意义： 本产品适用于86系列微机原理课程，综合了各学校讲课及实验教师的意见，增加了系统的开发能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业，提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整。为适合基础教学的需要，增添了数字电路、模拟电子技术实验线路。这一崭新的系统实现了专业基础课（模拟、数字电路）、专业课(微机原理)、…
WBK-528D型模电数电微机接口及微机应用综合实验台
本产品适用于86系列微机原理课程，综合了各学校讲课及实验教师的意见，增加了系统的开发能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业，提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整。为适合基础教学的需要，增添了数字电路、模拟电子技术实验线路。这一崭新的系统实现了专业基础课（模拟、数字电路）、专业课(微机原理)、课程设计和毕业设计(微机应用)的三合一，真正做到了一机多用，大大节省实验室，节省管理人员，节省资金。配合本设备，我们特为教师提供了微机原理课、微机应用课的教师实验指导书，书中对这部分实验都写有实验目的、实验电路以及汇编语言和C语言的参考程序清单(提供程序软盘)，供教师参考，减轻了教师备课和辅导实验的工作量。该设备是学校一步到位，上规模、上档次的理想选择。二、功能与结构:
（一）实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A，电流表指示。
B组:二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，电流0.5A，有表指示。
D组:单相市电输出，供用户自备仪器使用。
2·函数发生器
2.1波形:输出正弦波、三角波、方波。
2.2频率范围:5Hz-550KHz，有频率表指示。
3·七段译码器及对应译码显示数码管。
4·微机接口部分:一块PC总线扩展卡、8279键盘、六位数码显示板和连接电缆。还设有I/0地址译码电路8255、8253、ADC0809、DAC0832等。
5·微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路。
6·辅助电路:40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHz、2MHz）、方波信号和逻辑笔等。
7·外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0～1000mA。
8·外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围:0～99.9V。
（二）学生实验桌:一桌为二座，桌面中央设置通用电路插板，元件盒在其上接插成实验电路完成实验。桌子左右各有一个柜，柜中存放元器件、贮存板及电脑，中间上层放置键盘、
下层抽屉存放工具、万用表、导线等。桌面尺寸:160×70cm。
三、器材配备（以24座为倒，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材:双踪示波器(型号不限)，毫伏表，滑线变阻器。
五、实验内容：
（一）微机接口实验(微机原理课)
| 1．Ｉ/0地址译码实验 2．简单并行接口实验3．可编程并行口实验(一)(二) 4．串行通讯实验（8251、8250） | 5．A/D、D/A转换实验6．可编程定时器\计数器实验7．七段译码显示实验8．中断实验和DMA通讯实验 |
（二）趣味性实验及控制实验（微机应用课）
| 1．竞赛抢答器实验 2．数字录音机实验 3．电子琴实验(加选件) | 4．交通灯控制实验5．继电器控制实验 6．步进电机控制实验 | 7．直流小电机控制实验8．集成电路测试实验9.8279．键盘、显示控制实验 |
（三）数字电路：
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验 6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
（四）模拟电子技术：
| 1．二极管的正、反相特性 2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试 9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
| l．电压负反馈偏置电路 2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路10．变压器耦合放大电路 11．甲类功率放大电路12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路18．NPN一PNP直接耦合放大电路 19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路 27．运放用作交流比例放大 28．反相输入保护措施 29．同相输入保护措施30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
实验室元器件配置清单(每台)
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 1 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电 解 电 容 | 0.1UF | 1 | 16V |
| 电 解 电 容 | 4.7UF | 1 | 16V |
| 电 解 电 容 | 10UF | 3 | 16V |
| 电 解 电 容 | 33UF | 1 | 16V |
| 电 解 电 容 | 47UF | 2 | 25V |
| 电 解 电 容 | 100UF | 3 | 35V |
| 电 解 电 容 | 220UF | 1 | 35V |
| 电 解 电 容 | 470UF | 1 | 35V |
| 瓷 片 电 容 | 300P | 1 | 63V |
| 瓷 片 电 容 | 1000P | 2 | 63V |
| 瓷 片 电 容 | 4700P | 1 | 63V |
| 瓷 片 电 容 | 0.01UF | 3 | 63V |
| 瓷 片 电 容 | 0.1UF | 2 | 63V |
| 瓷 片 电 容 | 0.47UF | 1 | 63V |
| 瓷 片 电 容 | 1UF | 1 | 250V |
| 瓷 片 电 容 | 2UF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发 光 二 极 管 | 2 | ||
| 稳 压 二 极 管 | 2CW54 | 2 | |
| 稳 压 二 极 管 | 2CW76 | 1 | |
| 光 敏 二 极 管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场 效 应 管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三 端 稳 压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 2 | , | |
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 直流电表 | ±100UA | 1 | |
| 直流表 | 1000UA | 1 | |
| 直流电 表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 微机接口主板 | 1 | ||
| 微机接口PC扩展卡 | 1 | ||
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
HYD-WBK-530C · 电工、模电、数电、电气控制(带直流电机实验)设备五合一 综合实验室成套设
WBK-530C 电工、模电、数电、电气控制(带直流电机实验)设备五合一 综合实验室成套设备（带智能型功率表、功率因数表） 一、产品的特点: 实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操…
WBK-530C 电工、模电、数电、电气控制(带直流电机实验)设备五合一综合实验室成套设备（带智能型功率表、功率因数表）一、产品的特点:实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。二、适用范围:适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路，电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。三、实验台和实验操作桌结构和功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。B组:低压交流电压3－24V分七档可调，输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz ,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器(WBK-2000电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。1.9智能功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。 四、设备的构成、配备及实验项目:（一）构成与配备(以二十四座为例)1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如需要在桌上放置电动机、焊接等)实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验台，共12台，每张学生实验操作桌上配置l台。
3、示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验。4、器材配备：39只1.5级指针式直流电流表，26台180W三相电机，26只热继电器，26只时间继电器，78只交流接触器，13只MF47万用表，l3只数字万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成电路、可控硅、逻辑电平开关、逻辑电平指示等元件盒(元件已装在元件盒内)，91只集成座，39只电流测试插座，25套电烙铁及烙铁架，13套剥线钳、螺丝刀、尖嘴钳等工具，25张学生凳。
5、用户自备器材:双踪示波器(型号不限)，功率表、毫伏表、滑线变阻器。
（二）实验项目：（1）电工实验项目
| 1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定6．电流表和电压表的扩程7．基尔霍夫定律的验证 8．验证楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验证 11．电压源与电流源的等效变换 12．受控源特性的研究13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得功率的条件 | 17．交流电路参数的测量18．正弦交流电略中RLC元件的特性19．RL及RC串联电路实验20．RLC串联谐振电路21．日光灯电路的连接及功率因数改善22．三相负载的星三角接法23．三相电路及功率的测量24．R-C选频网络研究25．二端口网络研究26．单相变压器实验27．互感电路实验 28．三相异步电动机的使用与起动29．三相电动机继电接触控制的基本电路30．三相电动机Y-△起动控制实验 31．三相电动机的顺序控制实验32．三相电动机能耗制动控制实验 |
| 1．二极管的正、反相特性 2．晶体三极管的输入、输出特性3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响6．场效应管放大器 7．差动放大电路8．运算放大器指标测试9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
| l．电压负反馈偏置电路2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路 27．运放用作交流比例放大 28．反相输入保护措施29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
| 1．闸刀开关正转控制线路 2．接触器点动正转控制线路 3．具有自锁的正转控制线路 4．具有过载保护的正转控制线路 5．倒顺开关控制正反转控制线路 6．接触器联锁的正反转控制线路 7．按钮联锁的正反转控制线路 8．按钮接触器复合联锁控制线路 9．自动往返行程控制线路 10．接触器控制串联电阻降压起动线路 11．时间继电器控制串联电阻降压控制线路 12．手动Y/△降压起动 | 13．接触器控制Y/△降压起动14．时间继电器控制Y/△降压起动15．QX3-13型Y/△自动起动控制线路16．半波整流能耗制动控制线路17．全波整流能耗制动控制线路18．C620车床电气控制线路19．手动降压起动20．单相运行反接制动控制线路21．电动葫芦电气控制线路22．C6163车床电气控制线路23．控制电路联锁控制线路24．主电路联锁控制线路 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 0.5Ω | 1 | 2W |
| 电 阻 | 1Ω | 1 | 2W |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 2 | 1/8W |
| 电 阻 | 430Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 680Ω | 2 | 1/8W |
| 电 阻 | 820Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 2 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 100Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电解电容 | 0.1μF | 1 | 16V |
| 电解电容 | 4.7μF | 1 | 16V |
| 电解电容 | 10μF | 3 | 16V |
| 电解电容 | 33μF | 1 | 16V |
| 电解电容 | 47μF | 2 | 25V |
| 电解电容 | 100μF | 3 | 35V |
| 电解电容 | 220μF | 1 | 35V |
| 电解电容 | 470μF | 1 | 35V |
| 瓷片电容 | 300P | 1 | 63V |
| 瓷片电容 | 1000P | 2 | 63V |
| 瓷片电容 | 4700P | 1 | 63V |
| 瓷片电容 | 0.01μF | 3 | 63V |
| 瓷片电容 | 0.1μF | 2 | 63V |
| 瓷片电容 | 0.47μF | 1 | 63V |
| 瓷片电容 | 1μF | 1 | 250V |
| 瓷片电容 | 2μF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发光二极管 | 2 | ||
| 稳压二极管 | 2CW54 | 2 | |
| 稳压二极管 | 2CW76 | 1 | |
| 光敏二极管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场效应管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三端稳压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 4 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 镇 流 器 | 8W | 1 | |
| 日光灯管 | 8W | 1 | |
| 日光灯座 | 2 | ||
| 起 动 器 | 1 | ||
| 条形磁铁 | 1 | ||
| 原副线圈 | 1 | ||
| 电流测量插座 | 3 | ||
| 直流电表 | ±100UA | 1 | |
| 直流电表 | 1000UA | 1 | |
| 直流电表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集成运放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非门 | 74LS04 | 1 | |
| TTL与门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 保 险 管 | 2A | 2 | |
| 交流接触器 | CJ10﹣10A 380V | 5 | |
| 按钮—红 | 2 | ||
| 按钮—绿 | 4 | ||
| 热继电器 | JRO﹣20/3 | 2 | |
| 时间继电器 | JS7﹣2A 380V | 2 | |
| 指 示 灯 | XD﹣5 | 3 | |
| 电 阻 | RX﹣510Ω/30W | 3 | |
| 变 压 器 | BK25W 380V/6.3V.36V | 1 | |
| 钮子开关 | KN1×2 | 3 | |
| 倒顺开关 | KO﹣380V 10A | 1 | |
| 三相闸刀 | 380V 15A | 1 | |
| 三相双投闸刀 | 380V 15A | 1 | |
| 行程开关 | LX19﹣001 | 4 | |
| 三相电机 | 180W | 2 | |
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
HYD-WBK-530B · 电工、模电、数电、电气控制（电力拖动）设备四合一
WBK-530B 电工、模电、数电、电气控制（电力拖动）设备四合一 综合实验室成套设备(带智能型功率表、功率因数表) 一、产品的特点: 实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下…
WBK-530B 电工、模电、数电、电气控制（电力拖动）设备四合一综合实验室成套设备(带智能型功率表、功率因数表)一、产品的特点:实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。二、适用范围:适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路，电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。三、实验台和实验操作桌结构和功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。B组:低压交流电压3－24V分七档可调，输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz ,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器(WBK-2000电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。1.9智能功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。 四、设备的构成、配备及实验项目:（一）构成与配备(以二十四座为例)1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如需要在桌上放置电动机、焊接等)实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验台，共12台，每张学生实验操作桌上配置l台。
3、示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验。4、器材配备：39只1.5级指针式直流电流表，26台180W三相电机，26只热继电器，26只时间继电器，78只交流接触器，13只MF47万用表，l3只数字万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成电路、可控硅、逻辑电平开关、逻辑电平指示等元件盒(元件已装在元件盒内)，91只集成座，39只电流测试插座，25套电烙铁及烙铁架，13套剥线钳、螺丝刀、尖嘴钳等工具，25张学生凳。
5、用户自备器材:双踪示波器(型号不限)，功率表、毫伏表、滑线变阻器。
（二）实验项目：（1）电工实验项目
| 1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定6．电流表和电压表的扩程7．基尔霍夫定律的验证 8．验证楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验证 11．电压源与电流源的等效变换 12．受控源特性的研究13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得功率的条件 | 17．交流电路参数的测量18．正弦交流电略中RLC元件的特性19．RL及RC串联电路实验20．RLC串联谐振电路21．日光灯电路的连接及功率因数改善22．三相负载的星三角接法23．三相电路及功率的测量24．R-C选频网络研究25．二端口网络研究26．单相变压器实验27．互感电路实验 28．三相异步电动机的使用与起动29．三相电动机继电接触控制的基本电路30．三相电动机Y-△起动控制实验 31．三相电动机的顺序控制实验32．三相电动机能耗制动控制实验 |
| 1．二极管的正、反相特性 2．晶体三极管的输入、输出特性3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响6．场效应管放大器 7．差动放大电路8．运算放大器指标测试9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
| l．电压负反馈偏置电路2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路 27．运放用作交流比例放大 28．反相输入保护措施29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
| 1．闸刀开关正转控制线路 2．接触器点动正转控制线路 3．具有自锁的正转控制线路 4．具有过载保护的正转控制线路 5．倒顺开关控制正反转控制线路 6．接触器联锁的正反转控制线路 7．按钮联锁的正反转控制线路 8．按钮接触器复合联锁控制线路 9．自动往返行程控制线路 10．接触器控制串联电阻降压起动线路 11．时间继电器控制串联电阻降压控制线路 12．手动Y/△降压起动 | 13．接触器控制Y/△降压起动14．时间继电器控制Y/△降压起动15．QX3-13型Y/△自动起动控制线路16．半波整流能耗制动控制线路17．全波整流能耗制动控制线路18．C620车床电气控制线路19．手动降压起动20．单相运行反接制动控制线路21．电动葫芦电气控制线路22．C6163车床电气控制线路23．控制电路联锁控制线路24．主电路联锁控制线路 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 0.5Ω | 1 | 2W |
| 电 阻 | 1Ω | 1 | 2W |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 2 | 1/8W |
| 电 阻 | 430Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 680Ω | 2 | 1/8W |
| 电 阻 | 820Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 2 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 100Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电解电容 | 0.1μF | 1 | 16V |
| 电解电容 | 4.7μF | 1 | 16V |
| 电解电容 | 10μF | 3 | 16V |
| 电解电容 | 33μF | 1 | 16V |
| 电解电容 | 47μF | 2 | 25V |
| 电解电容 | 100μF | 3 | 35V |
| 电解电容 | 220μF | 1 | 35V |
| 电解电容 | 470μF | 1 | 35V |
| 瓷片电容 | 300P | 1 | 63V |
| 瓷片电容 | 1000P | 2 | 63V |
| 瓷片电容 | 4700P | 1 | 63V |
| 瓷片电容 | 0.01μF | 3 | 63V |
| 瓷片电容 | 0.1μF | 2 | 63V |
| 瓷片电容 | 0.47μF | 1 | 63V |
| 瓷片电容 | 1μF | 1 | 250V |
| 瓷片电容 | 2μF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发光二极管 | 2 | ||
| 稳压二极管 | 2CW54 | 2 | |
| 稳压二极管 | 2CW76 | 1 | |
| 光敏二极管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场效应管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三端稳压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 4 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 镇 流 器 | 8W | 1 | |
| 日光灯管 | 8W | 1 | |
| 日光灯座 | 2 | ||
| 起 动 器 | 1 | ||
| 条形磁铁 | 1 | ||
| 原副线圈 | 1 | ||
| 电流测量插座 | 3 | ||
| 直流电表 | ±100UA | 1 | |
| 直流电表 | 1000UA | 1 | |
| 直流电表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集成运放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非门 | 74LS04 | 1 | |
| TTL与门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 保 险 管 | 2A | 2 | |
| 交流接触器 | CJ10﹣10A 380V | 5 | |
| 按钮—红 | 2 | ||
| 按钮—绿 | 4 | ||
| 热继电器 | JRO﹣20/3 | 2 | |
| 时间继电器 | JS7﹣2A 380V | 2 | |
| 指 示 灯 | XD﹣5 | 3 | |
| 电 阻 | RX﹣510Ω/30W | 3 | |
| 变 压 器 | BK25W 380V/6.3V.36V | 1 | |
| 钮子开关 | KN1×2 | 3 | |
| 倒顺开关 | KO﹣380V 10A | 1 | |
| 三相闸刀 | 380V 15A | 1 | |
| 三相双投闸刀 | 380V 15A | 1 | |
| 行程开关 | LX19﹣001 | 4 | |
| 三相电机 | 180W | 2 | |
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
HYD-WBK-530A · 电工、模电、数电三合一综合实验室成套设备
WBK-530A 电工、模电、数电三合一综合实验室成套设备 (带智能型功率表、功率因数表) 一、产品的特点: 实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便…
WBK-530A 电工、模电、数电三合一综合实验室成套设备(带智能型功率表、功率因数表)一、产品的特点:实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围:适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。 三、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。B组:低压交流电压3－24V分七档可调，输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz ,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器(WBK-2000电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。1.9智能功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。 四、设备的构成、配备及实验项目:（一）构成与配备(以二十四座为例)1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如需要在桌上放置电动机、焊接等)。实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验台，共12台，每张学生实验操作桌上配置l台。
3、示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
4、器材配备：39只指针式1.5级直流电流表，13只MF47万用表，13只数字万用表，13台三相180W电机，26只时间继电器，26只热继电器，65只交流接触器、25套电路铁和烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、逻辑电平开关、电平指示等元件单元盒（元件已装在单元盒内），91只集成座，39只电流测试插座，25张塑料凳。
5、用户自备器材:双踪示波器(型号不限)、滑线变阻器、毫伏表。
（二）实验项目:（1）电工实验
| 1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定 6．电流表和电压表的扩程7．基尔霍夫定律的验证 8．验证楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验证 11．电压源与电流源的等效变换 12．受控源特性的研究13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得功率的条件 | 17．交流电路参数的测量18．正弦交流电略中RLC元件的特性19．RL及RC串联电路实验20．RLC串联谐振电路21．日光灯电路的连接及功率因数改善22．三相负载的星三角接法23．三相电路及功率的测量24．R-C选频网络研究25．二端口网络研究26．单相变压器实验27．互感电路实验 28．三相异步电动机的使用与起动29．三相电动机继电接触控制的基本电路30．三相电动机Y-△起动控制实验 31．三相电动机的顺序控制实验32．三相电动机能耗制动控制实验 |
| 1．二极管的正、反相特性 2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
| l．电压负反馈偏置电路 2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路 19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路 27．运放用作交流比例放大 28．反相输入保护措施 29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验5．半加器电路实验 6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 0.5Ω | 1 | 2W |
| 电 阻 | 1Ω | 1 | 2W |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 2 | 1/8W |
| 电 阻 | 430Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 680Ω | 2 | 1/8W |
| 电 阻 | 820Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 2 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电解电容 | 0.1uF | 1 | 16V |
| 电解电容 | 4.7uF | 1 | 16V |
| 电解电容 | 10uF | 3 | 16V |
| 电解电容 | 33uF | 1 | 16V |
| 电解电容 | 47uF | 2 | 25V |
| 电解电容 | 100uF | 3 | 35V |
| 电解电容 | 220uF | 1 | 35V |
| 电解电容 | 470uF | 1 | 35V |
| 瓷片电容 | 300P | 1 | 63V |
| 瓷片电容 | 1000P | 2 | 63V |
| 瓷片电容 | 4700P | 1 | 63V |
| 瓷片电容 | 0.01uF | 3 | 63V |
| 瓷片电容 | 0.1uF | 2 | 63V |
| 瓷片电容 | 0.47uF | 1 | 63V |
| 瓷片电容 | 1uF | 1 | 250V |
| 瓷片电容 | 2uF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发光二极管 | 2 | ||
| 稳压二极管 | 2CW54 | 2 | |
| 稳压二极管 | 2CW76 | 1 | |
| 光敏二极管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场效应管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三端稳压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 4 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 镇 流 器 | 8W | 1 | |
| 日 光 灯 管 | 8W | 1 | |
| 日 光 灯 座 | 2 | ||
| 起 动 器 | 1 | ||
| 条 形 磁 铁 | 1 | ||
| 原 副 线 圈 | 1 | ||
| 电流测量插座 | 3 | ||
| 直 流 电 表 | ±100uA | 1 | |
| 直 流 电 表 | 1000uA | 1 | |
| 直 流 电 表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大 器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 灯 座 | 6 | 灯泡自备 | |
| 交流接触器 | CJ10﹣10A 380V | 5 | |
| 按钮—红 | 2 | ||
| 按钮—绿 | 4 | ||
| 三相闸刀 | 380V 15A | 1 | |
| 热继电器 | JRO﹣20/3 | 2 | |
| 时间继电器 | JS7﹣2A 380V | 2 | |
| 电 动 机 | △接380V | 1 | |
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
HYD-WBK-530 · 模电、数电实验室成套设备(带智能型功率表、功率因数表)
WBK-530 模电、数电实验室成套设备(带智能型功率表、功率因数表) 一、产品的特点: 实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平…
WBK-530 模电、数电实验室成套设备(带智能型功率表、功率因数表)一、产品的特点:实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。二、适用范围:适用于高等院校及要求较高的中专、技校、职业学校，可完成模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。三、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:单相三线输入
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:一台0.5KVA单相0～250V输出。
B组:低压交流电压3－24V分七档可调，输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz ,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器(WBK-2000电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。 四、设备的构成、配备及实验项目:（一）构成与配备(以二十四座为例)1、实验操作桌12张，一桌二座。操作桌桌面中央设置通用电路插扳（尺寸:35×90cm），根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观,内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验台，共12台，每张学生实验操作桌上配置l台。
3、示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的工作电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
4、器材配备:39只指针式1.5级直流电流表、13只MF500万用表，13只数字万用表、25 套电烙铁和烙铁架、13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、集成电路、变压器、条形磁铁、逻辑电平开关、逻辑电平显示、91只集成座等元件单元盒(元件已装在单元盒内)，25张塑料凳。
5、用户自备器材:双踪示波器(型号不限),晶体管毫伏表，滑线变阻器。（二）实验项目
(1)模拟部分
| 1．二极管的正、反相特性 2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试 9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
| l．电压负反馈偏置电路 2．分压式电流负反馈偏置电路3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路 19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路27．运放用作交流比例放大 28．反相输入保护措施 29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验 6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 1 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电 解 电 容 | 0.1UF | 1 | 16V |
| 电 解 电 容 | 4.7UF | 1 | 16V |
| 电 解 电 容 | 10UF | 3 | 16V |
| 电 解 电 容 | 33UF | 1 | 16V |
| 电 解 电 容 | 47UF | 2 | 25V |
| 电 解 电 容 | 100UF | 3 | 35V |
| 电 解 电 容 | 220UF | 1 | 35V |
| 电 解 电 容 | 470UF | 1 | 35V |
| 瓷 片 电 容 | 300P | 1 | 63V |
| 瓷 片 电 容 | 1000P | 2 | 63V |
| 瓷 片 电 容 | 4700P | 1 | 63V |
| 瓷 片 电 容 | 0.01UF | 3 | 63V |
| 瓷 片 电 容 | 0.1UF | 2 | 63V |
| 瓷 片 电 容 | 0.47UF | 1 | 63V |
| 瓷 片 电 容 | 1UF | 1 | 250V |
| 瓷 片 电 容 | 2UF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发 光 二 极 管 | 2 | ||
| 稳 压 二 极 管 | 2CW54 | 2 | |
| 稳 压 二 极 管 | 2CW76 | 1 | |
| 光 敏 二 极 管 | 1 | ||
| 晶 振 | , 10M | 1 | |
| 场 效 应 管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三 端 稳 压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 2 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 直流电表 | ±100UA | 1 | |
| 直流表 | 1000UA | 1 | |
| 直流电 表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
HYD-WBK-530-1929 · 电工实验台(带智能型功率表、功率因数表)
WBK-530电工实验台(带智能型功率表、功率因数表) 一、产品的特点: 实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大…
WBK-530电工实验台(带智能型功率表、功率因数表)
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。B组:低压交流电压3－24V分七档可调，输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz ,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器(WBK-2000电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。1.9智能功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。 四、设备的构成、配备及实验项目:（一）构成与配备(以二十四座为例)1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如出需要在桌上放置电动机、焊接等)实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置l台。
4、器材配备:
13台0.18KW三相电动机，26只时间继电器，26只热继电器，13只电流测试插座，65只交流接触器，13MF47型万用表，26只1.5级直流电表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、集成座等元件单元盒(元件已装在单元盒内)，25张塑料凳。
5、用户自备器材:示波器(型号不限)，滑线变阻器。（二）电工实验项目
| 1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定6．电流表和电压表的扩程7．基尔霍夫定律的验证 8．验证楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验证 11．电压源与电流源的等效变换 12．受控源特性的研究13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得功率的条件 | 17．交流电路参数的测量18．正弦交流电略中RLC元件的特性19．RL及RC串联电路实验20．RLC串联谐振电路21．日光灯电路的连接及功率因数改善22．三相负载的星三角接法23．三相电路及功率的测量24．R-C选频网络研究25．二端口网络研究26．单相变压器实验27．互感电路实验 28．三相异步电动机的使用与起动29．三相电动机继电接触控制的基本电路30．三相电动机Y-△起动控制实验 31．三相电动机的顺序控制实验32．三相电动机能耗制动控制实验 |
实验室成套设备元件清单（每台）
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 0.5Ω | 1 | 1/2W |
| 电 阻 | 5.1Ω | 1 | 1/2W |
| 电 阻 | 100Ω | 2 | 1/2W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 1 | 1/8W |
| 电 阻 | 330Ω | 2 | 1/8W |
| 电 阻 | 430Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 1 | 1/8W |
| 电 阻 | 680Ω | 2 | 1/8W |
| 电 阻 | 820Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 10K | 1 | 1/8W |
| 电 阻 | 13K | 1 | 1/8W |
| 电 阻 | 39K | 2 | 1/8W |
| 电 阻 | 100K | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 1 | 1/2W |
| 电解电容 | 47UF | 2 | 16V |
| 电解电容 | 220UF | 1 | 35V |
| 电解电容 | 470UF | 1 | 35V |
| 瓷片电容 | 0.01UF | 1 | 63V |
| 瓷片电容 | 0.1UF | 1 | 63V |
| 瓷片电容 | 2UF | 1 | 250V |
| 三 极 管 | 3DG6 | 2 | |
| 二 极 管 | 4007 | 2 | |
| 二 极 管 | 2AP9 | 1 | |
| 指示灯(信号灯) | 6V 0.1A | 1 | |
| 开 关 | 4 | ||
| 变 压 器 | 220/6V.6V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感(镇流器) | 8W | 1 | |
| 日光灯管 | 8W | 1 | |
| 日光灯座 | 2 | ||
| 起 动 器 | 1 | ||
| 灯 泡 | 220V/15W | 12 | 自备 |
| 灯 座 | 12 | ||
| 条形磁铁 | 1 | ||
| 原副线圈 | 1 | ||
| 集成运放 | UA741 | 2 | |
| 集 成 座 | 14脚 | 1 | |
| 直流电表 | 5MA | 1 | |
| 直流电表 | 50MA | 3 | |
| 直流电表 | ±100UA | 1 | |
| 直流电表 | 15V | 1 | |
| 交流电表 | 500MA | 3 | |
| 交流接触器 | CJ10﹣10A 380V | 5 | |
| 按钮﹣绿 | LA19﹣11 | 4 | |
| 按钮﹣红 | LA19﹣11 | 2 | |
| 三相闸刀 | HK8﹣16/3 | 1 | |
| 热继电器 | JRO﹣20/3 | 2 | |
| 时间继电器 | JS7﹣2A 380V | 2 | |
| 电 动 机 | △接380V | 1 | |
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 尖 嘴 钳 | 1 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 防腐皮 | 1块 | ||
| 凳子 | 2张 | ||
HYD-Y-740 · 电工实验台
HYD-Y-740型电工实验台 一、产品特点实验台具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进。实验项目更加丰富、覆盖面广、实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配了智能化数字交直流电表，测量精度高、测量范围宽、使用方便。电工强电部分实验均采用隐蔽式电学插座，接触可靠、安全；继电接触器、按钮、时间继电器等做成独立箱式，元器件接点均已引至电学专用插座上，实验方便、快捷。弱电…
HYD-Y-740型电工实验台
一、产品特点实验台具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进。实验项目更加丰富、覆盖面广、实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配了智能化数字交直流电表，测量精度高、测量范围宽、使用方便。电工强电部分实验均采用隐蔽式电学插座，接触可靠、安全；继电接触器、按钮、时间继电器等做成独立箱式，元器件接点均已引至电学专用插座上，实验方便、快捷。弱电部分在九孔通用实验底板上完成，实验机动、灵活、动手动脑能力强。元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。平台式设计，实验元件分立式，院校除能完成指导书上实验，还可以利用元器件设计符合自身学校要求的实验内容。实验台高度为1.15M，实验室布局不受设备高度限制。
二、适用范围适用高等院校及要求较高的中专、技校、职业学校、科研单位，可完成电工学、电工原理、电路分析、继电控制等课程实验、实训。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。
三、实验台构成与性能1、电源及参数
1.1输入电源：三相四线电源，输入时指示灯亮。
1.2电源输出：有嵌入式保险盒和三相漏电开关二级保护功能。
A组：单、三相可调交流电源，提供0－380V连续可调的交流电源，同时可得到0—240V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压输出电压）。
B组：低压交流3、6、9、12、15、18、24V电源，输出电流1.5A。
C组：低压直流稳压电源，电压5V，电流0.5A。
D组：双路恒流稳压电源，二路输出电压均为0—30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，每组输出有0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
E组：单相交流市电输出，由万能插板供用户自备设备使用。
2、函数信号发生器
2.1输出波形：正弦波，三角波，方波。
2.2频率范围：5HZ－550KHZ，分五个频段。
2.3频率指示：由HZ表直接读出
2.4电压输出范围：正弦波5HZ－250KHZ>4.5V,250KHZ-550KHZ>3.5V,三级衰减：0db,20db,40db,具有连续可调，有表指示。矩形波：5HZ－250KHZ＞4.5V，250KHZ－550KHZ＞3.5V幅度连续可调；三角波：5HZ－550KHZ＞1V
2.5内置式电度表：台内装有一台单相电度表，接线端孔引到面板，具有工作可视框。
2.6内置式日光灯组件：台内己安装一套日光灯组件，实验方便、安全。
2.7智能型直流电流表：精度0.5级，量程分4档，分别为±4mA、±40mA、±400mA、±4000mA,具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按键，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。
2.8智能型交流电流表：精度0.5级，量程分4档，分别为4mA、40mA、400mA、4000mA具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按键，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。
2.9智能型功率表、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
四、实验操作桌 由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
五、整套设备构成与配备（以二十四座为例）1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板（尺寸：35×90cm），低压电路实验在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装方便。继电控制实验由实验箱与专用隐蔽式控制线来完成，根据高压实验与低压控制不同特点配置不同导线、不同实验方法，实验安全系数大大提高。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面（如需要在桌上放置电动机、焊接等）实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置1台。
4、器材配备：
HYD-01继电控制实验箱一 HYD-02继电控制实验箱二
HYD-03继电控制实验箱三 HYD-04继电控制实验箱四
HYD-05三相负载
13台0.18KW三相电动机，39只电流测试插座，26只1.5级直流电表，13只MF-7万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套低压实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、集成座等元件单元盒（元件已装在透明单元盒内），25张学生凳，双门立柜1个。
5、用户自备器材：滑动变阻器、毫伏表。
六、实验项目
1．电工测量仪表的使用及减少内阻测量误差的方法
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．未知电阻元件伏安特性测绘
5．电源的外特性
6．电位值、电压值的测量及电路电位图的绘制
7．电流表和电压表的扩程
8．欧姆表的设计
9．基尔霍夫定律的验证
10．验证楞次定律
11．迭加原理与互易定理的验证
12．戴维南定理与诺顿定理的验证
13．电压源与电流源的等效变换
14．受控源特性的研究
15．示波器和信号发生器的使用及典型电信号
的观察与测量
16．一阶电路实验
17．二阶电路过度过程
18．研究LC元件在直流和交流电路中的特性
19．负载获得功率的条件 20．三表法测定交流电路参数
（用三表法测量交流电路等效参数）
21．正弦交流电路中RLC元件的频率特性
22．RL及RC串联电路实验
23．RLC串联谐振电路
24．日光灯电路的连接及功率因数的改善
25．三相负载的星、三角接法
26．三相电路功率的测量
27．RC网络频率特性和选频特性的研究
28．二端口网络的研究
29．单相铁芯变压器特性的测试
30．互感线圈电路的研究
31．单相电度表的校验
32．负阻抗变换器实验
33．回转器特性测试
34．三相异步电动机的使用和起动
35．三相异步电动机继电接触控制基本电路
36．按钮、接触器复合联锁的控制电路
37．三相异步电动机时间继电器控制Y-△起动控制实验
……自由设计实验项目
HYD-Y-740A · 模电数电实验台
HYD-Y-740A模电数电实验台 一、产品特点实验台具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容要求更高，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字直流电表，测量精度高，测量范围宽，使用方便。数字部分实验利用进口新型集成座，实验时集成座插拔方便，接触可靠，集成座装在ABS塑料通用底座上，集成座脚引至接插孔，连接方便。利用该集成座仅需更换集成座就…
HYD-Y-740A模电数电实验台
一、产品特点实验台具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容要求更高，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字直流电表，测量精度高，测量范围宽，使用方便。数字部分实验利用进口新型集成座，实验时集成座插拔方便，接触可靠，集成座装在ABS塑料通用底座上，集成座脚引至接插孔，连接方便。利用该集成座仅需更换集成座就能无限制完成数字电路实验。便于学生课余兴趣小组电路开发，学生毕业设计等。元件盒盒体透明，直观性好，加强学生对线路和元器件的感性认识。实验元件分立式，院校除能完成指导书上实验还可以利用元器件设计符合自身要求的实验内容，为对实验教学上大胆创新的院校实验室建设提供了良好的平台。实验台高度为110cm，实验室布局不受设备高度限制，有利于讲师讲解。
二、适用范围适用高等院校及要求较高的中专、技校、职业学校、科研单位，可完成数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验。是现有实验室更新换代或新建扩建实验室的理想产品。
三、实验台构成与性能1、电源及参数
1.1输入电源：交流220V单相三线电源，输入时指示灯亮。
1.2电源输出：有嵌入式保险盒和单相漏电开关二级保护功能。
A组：0.5KVA单相调压器，输出电压0—240V，有数字表指示。
B组：低压交流3，6，9，12，15，18，24V电源，输出电流1.5A。
C组：低压直流稳压电源，±5V，±12V。
D组：双路恒流稳压电源，二路电压均为0-30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出电流1.5A，具预设式限流保护功能，每路输出有0.5级数字电流表，电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
E组：万能电源插座：为国内外各种仪器提供工作电源。
1.3、七段译码器：3组七段译码器及对应译码显示数码管。
1.4、音频功率放大器：输入音频电压不低于10mv，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
1.5、数显外测交流直流电压表：三位半数字显示，精度0.5级，测量范围：0—99.9v。
1.6、智能型直流电流表：精度0.5级，量程分4档，分别为±4mA，±40mA，±400mA，±4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。
1.7单次脉冲：每次可输出一对正负脉冲。
1.8、函数信号发生器：
1.8.1 波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
1.8.2 频率范围：由0.1Hz到2MHz，分七个频率档级。
1.8.3 正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.8.4 方波响应：前沿/后沿≤100nS(开路)。
1.8.5 输出幅度(开路)：f＜1MHz幅度≤15Vp-p 1M＜f≤2MHz幅度≤11Vp-p。
1.8.6 直流偏置（开路）：±10V。
1.8.7 输出阻抗Z：Z0＝50Ω±5Ω.
1.8.8 占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。
1.8.9 压控振荡（VCF）：加外加直流电压0－±5V变化时，对应的频率变化大于100：1。
1.8.10输出衰减：20 dB 40 dB 60dB。
1.10 频率计数器：
1.10.1测频范围：1Hz-100MHz，数显。
1.10.2闸门时间：0.01S、0.1S、1S、10S。
1.10.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。
2、实验操作桌：由双面饰面板制成，不变形、不裉色，尺寸：160×70×80cm。铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜用于储存元器件。
四、整套设备构成与配备（以二十四座为例）1、实验操作桌12张，一桌二座。操作桌桌面中央设置通用电路插板（尺寸：35×90cm），根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面（如需要在桌上放置仪器、焊接等）。实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验台：共12台，每张学生实验操作桌上配置1台。
3、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的工作电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
4、器材配备：26只指针式1.5级直流电流表、13只MF500万用表、13只数字万用表、25套电烙铁和烙铁架、13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、集成电路、变压器、条形磁铁、逻辑电平开关、逻辑电平显示、91只集成座等元件单元盒（元件己装在单元盒内），25张学生凳，1个双门立柜。
5、用户自备器材：双踪示波器（型号不限），晶体管毫伏表，滑线变阻器。
五、实验项目（一）模拟电子电路部分
1．常用电子仪器的使用
2．晶体二极管的特性与检测
3．晶体三极管的输入、输出特性
4．晶体管共射极单管放大器
5．射极耦合触发器
6．RC耦合两级放大器
7．负反馈对放大器性能的影响
8．场效应管放大器
9．差动放大电路
10．运算放大器指标测试
11．集成运算放大器的基本应用（多种模拟运算电路）
12．RC正弦波振荡器------集成运算放大器非线性应用一
13．方波发生器------集成运算放大器非线性应用二
14．三角波和方波发生器----集成运算放大器非线性应用三
15．LC正弦波振荡器
16．变压器耦合推换功率放大器
17．OTL功率放大
18．集成功率放大器。
19．电压---频率转换电路。
20．单相半波、全波、桥式整流电路。
21．串联型晶体管直流稳压电源（设计性实验）
22．集成直流稳压电源。
23．单结晶管特性。
24．单结晶体管触发电路。
25．晶闸管间单测试。
26．晶闸管可控整流电路（综合性实验）
27．函数信号发生器的组装与调试（综合性实验）
28．万用表的设计与调试（综合性实验）
29．电子门铃电路------趣味性应用实验一
30．电子报警电路------趣味性应用实验二
31．光控简易灯自动开关电路------趣味性应用实验三
32．电子催眠器------趣味性应用实验四
33．温控电路------趣味性应用实验五
……自由设计
（二）数字部分
1．TTL集成逻辑门的参数测试
2．CMOS集成逻辑门的参数测试
3．TTL集电极开路门与三态输出的应用
4．与门、或门、异或门逻辑电路测试
5．半加器、全加器电路实验
6．RS、D、JK触发器及JK与D触发器的转换电路
7．计算器
8．MSI移位寄存器及其应用
9．译码器及变换方式
10．数据选择器及逻辑设计
11．用集成与非门构成单稳态触发器和RC环形多谐振荡器
12．利用门电路构成编码器、分配器、选择器
13．组合电路的设计之一
14．组合电路设计之二------显示电路
15．同步时序电路的设计
16．计算机时序电路的设计
17．集成定时器测试及应用
18．D/A、A/D转换器
19．电子秒表------大型综合实验。
20．二极管与门、或门电路
21．三极管"非门"电路
22．三极管"与非门"电路
23．三极管"或非门"电路
24．异步十进制加法计数器
25．异步十进制减法计数器
26．智力竞赛抢答装置------大型综合实验二
……自由设计实验
HYD-Y-740B · 电工模电数电实验室成套设备
HYD-Y-740B电工模电数电实验室成套设备 一、产品特点实验具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至电学专用插座上…
HYD-Y-740B电工模电数电实验室成套设备
一、产品特点实验具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至电学专用插座上。实验方便、快捷、减少元器件损耗。弱电部分在九孔通用实验 底板上完成，实验灵活，动手动脑能力强。元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm，实验室布局不受设备高度限制，有利于讲师讲解。
二、适用范围
适用高等院校及要求较高的中专、技校、科研单位，可完成电工学、电工原理、电路分析、电气控制、数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验，其是实验室更新换代或新建扩建实验室的理想产品。
三、实验台和实验操作桌结构和功能：1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。
B组:低压交流电压3、6、9、12、15、18、24V电源，输出电流1.5A。
C组:低压交流稳压电源：＋5V、＋12V、－12V。
D组:双路稳流稳压电源，二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，由万能插板供用户自备设备使用。
1.2内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。
1.3内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。
1.4七段译码器：3组七段译码器及对应译码显示数码盒。
1.5音频放大器：输入音频电压不低于10mV，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
1.6智能型功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
1.7智能型直流电流表：精度0.5级，量程4档，分别为±4mA、±40mA、±400mA、±4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
1.8智能型交流电表：精度0.5级，量程4档，分别为4mA、40mA、400mA、4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
1.9单次脉冲：每次可输出一对正负脉冲。
1.10函数信号发生器：
1.10.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
1.10.2频率范围：由0.1Hz到2MHz，分七个频率档级。
1.10.3正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.10.4方波响应：前沿/后沿≤100nS(开路)。
1.10.5输出幅度(开路)：f＜1MHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p。
1.10.6直流偏置（开路）：±10V。
1.10.7输出阻抗Z：Z0＝50Ω±5Ω。
1.10.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。
1.10.9压控振荡（VCF）：加外加直流电压0－±5V变化时,对应的频率变化大于100：1。
1.10.10输出衰减：20 dB 40 dB 60dB。
1.11频率计数器：
1.11.1测频范围：1Hz-100MHz，六位数显。
1.11.2闸门时间：0.01S、0.1S、1S、10S。
1.11.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。
2、验操作桌：由双面饰面板制成，不变形，不褪色，尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
四、本系列成套设备构成、配备及实验项目：（一）构成与配备(以二十四座为例)
1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，低压电路实验在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。继电控制实验由实验箱与专用隐蔽式控制线来完成。根据高压实验与低压实验不同特点配置不同导线、不同实验方法，实验安全系数大大提高。数字电路实验配备通用集成插座，插拔更换集成方便，一座多用，自主开发能力强。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等)，实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置l台。
4、器材配备:
HYD-01 继电控制实验箱一； HYD-02 继电控制实验箱二；
HYD-03 继电控制实验箱三； HYD-04 继电控制实验箱四；
HYD-05 三相负载；
13台0.18KW三相电动机，39只电流测试插座，39只1.5级直流电表，13只MF-47万用表，13只数字万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、91只集成座，26只逻辑电平、逻辑电平显示实验盒等元件单元盒（元件已装在透明单元盒内），25张学生凳,1个双门立柜。
5、户自备器材：滑动变阻器、毫伏表。
（二）实验项目：
（1）电工实验实验内容：
1．电工测量仪表的使用及减少内阻测量误差的方法
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．未知电阻元件伏安特性测绘
5．电源的外特性
6．电位值、电压值的测量及电路电位图的绘制
7．电流表和电压表的扩程
8．欧姆表的设计
9．基尔霍夫定律的验证
10．验证楞次定律
11．迭加原理与互易定理的验证
12．戴维南定理与诺顿定理的验证
13．电压源与电流源的等效变换
14．受控源特性的研究
15．示波器和信号发生器的使用及典型电信号的观察与测量
16．一阶电路实验
17．二阶电路过度过程
18．研究LC元件在直流和交流电路中的特性
19．负载获得功率的条件
20．三表法测定交流电路参数
（用三表法测量交流电路等效参数）
21．正弦交流电路中RLC元件的频率特性
22．RL及RC串联电路实验
23．RLC串联谐振电路
24．日光灯电路的连接及功率因数的改善
25．三相负载的星、三角接法
26．三相电路功率的测量
27．RC网络频率特性和选频特性的研究
28．二端口网络的研究
29．单相铁芯变压器特性的测试
30．互感线圈电路的研究
31．单相电度表的校验
32．负阻抗变换器实验
33．回转器特性测试
34．三相异步电动机的使用和起动
35．三相异步电动机继电接触控制基本电路
36．按钮、接触器复合联锁的控制电路
37．三相异步电动机时间继电器控制Y-△起动控制实验
……自由设计实验项目
（2）模电、数电实验内容：
A、模拟电子电路部分
1．常用电子仪器的使用
2．晶体二极管的特性与检测
3．晶体三极管的输入、输出特性
4．晶体管共射极单管放大器
5．射极耦合触发器
6．RC耦合两级放大器
7．负反馈对放大器性能的影响
8．场效应管放大器
9．差动放大电路
10．运算放大器指标测试
11．集成运算放大器的基本应用（多种模拟运算电路）
12．RC正弦波振荡器------集成运算放大器非线性应用一
13．方波发生器------集成运算放大器非线性应用二
14．三角波和方波发生器----集成运算放大器非线性应用三
15．LC正弦波振荡器
16．变压器耦合推换功率放大器
17．OTL功率放大 18．集成功率放大器。
19．电压---频率转换电路。
20．单相半波、全波、桥式整流电路。
21．串联型晶体管直流稳压电源（设计性实验）
22．集成直流稳压电源。
23．单结晶管特性。
24．单结晶体管触发电路。
25．晶闸管间单测试。
26．晶闸管可控整流电路（综合性实验）
27．函数信号发生器的组装与调试（综合性实验）
28．万用表的设计与调试（综合性实验）
29．电子门铃电路------趣味性应用实验一
30．电子报警电路------趣味性应用实验二
31．光控简易灯自动开关电路------趣味性应用实验三
32．电子催眠器------趣味性应用实验四
33．温控电路------趣味性应用实验五
……自由设计
B、数字部分
1．TTL集成逻辑门的参数测试
2．CMOS集成逻辑门的参数测试
3．TTL集电极开路门与三态输出的应用
4．与门、或门、异或门逻辑电路测试
5．半加器、全加器电路实验
6．RS、D、JK触发器及JK与D触发器的转换电路
7．计算器
8．MSI移位寄存器及其应用
9．译码器及变换方式
10．数据选择器及逻辑设计
11．用集成与非门构成单稳态触发器和RC环形多谐振荡器
12．利用门电路构成编码器、分配器、选择器
13．组合电路的设计之一
14．组合电路设计之二------显示电路
15．同步时序电路的设计
16．计算机时序电路的设计
17．集成定时器测试及应用
18．D/A、A/D转换器
19．电子秒表------大型综合实验。
20．二极管与门、或门电路
21．三极管"非门"电路
22．三极管"与非门"电路
23．三极管"或非门"电路
24．异步十进制加法计数器
25．异步十进制减法计数器
26．智力竞赛抢答装置------大型综合实验二
……自由设计实验
HYD-Y-740C · 电工、模电、数电、电力拖动实验设备
HYD-Y-740C电工、模电、数电、电力拖动实验设备 一、产品特点实验具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至电学专…
HYD-Y-740C电工、模电、数电、电力拖动实验设备
一、产品特点实验具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至电学专用插座上。实验方便、快捷、减少元器件损耗。弱电部分在九孔通用实验 底板上完成，实验灵活，动手动脑能力强。元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm，实验室布局不受设备高度限制，有利于讲师讲解。
二、适用范围
适用高等院校及要求较高的中专、技校、科研单位，可完成电工学、电工原理、电路分析、电气控制、数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验，其是实验室更新换代或新建扩建实验室的理想产品。
三、实验台和实验操作桌结构和功能：1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。
B组:低压交流电压3、6、9、12、15、18、24V电源，输出电流1.5A。
C组:低压交流稳压电源：＋5V、＋12V、－12V。
D组:双路稳流稳压电源，二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，由万能插板供用户自备设备使用。
1.2内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。
1.3内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。
1.4七段译码器：3组七段译码器及对应译码显示数码盒。
1.5音频放大器：输入音频电压不低于10mV，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
1.6智能型功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
1.7智能型直流电流表：精度0.5级，量程4档，分别为±4mA、±40mA、±400mA、±4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
1.8智能型交流电表：精度0.5级，量程4档，分别为4mA、40mA、400mA、4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
1.9单次脉冲：每次可输出一对正负脉冲。
1.10函数信号发生器：
1.10.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
1.10.2频率范围：由0.1Hz到2MHz，分七个频率档级。
1.10.3正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.10.4方波响应：前沿/后沿≤100nS(开路)。
1.10.5输出幅度(开路)：f＜1MHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p。
1.10.6直流偏置（开路）：±10V。
1.10.7输出阻抗Z：Z0＝50Ω±5Ω。
1.10.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。
1.10.9压控振荡（VCF）：加外加直流电压0－±5V变化时,对应的频率变化大于100：1。
1.10.10输出衰减：20 dB 40 dB 60dB。
1.11频率计数器：
1.11.1测频范围：1Hz-100MHz，六位数显。
1.11.2闸门时间：0.01S、0.1S、1S、10S。
1.11.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。
2、验操作桌：由双面饰面板制成，不变形，不褪色，尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
四、本系列成套设备构成、配备及实验项目：（二）构成与配备（以二十四座为例）1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，低压电路实验在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。电力拖动实验由实验箱与专用隐蔽式控制线来完成。根据高压实验与低压实验不同特点配置不同导线、不同实验方法，实验安全系数大大提高。数字电路实验配备通用集成插座，插拔更换集成方便，一座多用，自主开发能力强。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等)，实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置l台。
4、器材配备:
HYD-01 继电控制实验箱一； HYD-02 继电控制实验箱二；
HYD-03 继电控制实验箱三； HYD-04 继电控制实验箱四；
HYD-05 继电控制实验箱五； HYD-06 继电控制实验箱六；
HYD-07 继电控制实验箱七； HYD-08 继电控制实验箱八；
HYD-09 三相负载；
26台0.18KW三相电动机，39只电流测试插座，39只1.5级直流电表，13只MF-47万用表，13只数字万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁，91只集成座，26只逻辑电平、逻辑电平显示实验盒等元件单元盒（元件已装在透明单元盒内），1个双门立柜，25张学生凳。
5、用户自备器材：滑动变阻器、毫伏表。
（二）实验项目：
（1）电工实验实验内容：1．电工测量仪表的使用及减少内阻测量误差的方法
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．未知电阻元件伏安特性测绘
5．电源的外特性
6．电位值、电压值的测量及电路电位图的绘制
7．电流表和电压表的扩程
8．欧姆表的设计
9．基尔霍夫定律的验证
10．验证楞次定律
11．迭加原理与互易定理的验证
12．戴维南定理与诺顿定理的验证
13．电压源与电流源的等效变换
14．受控源特性的研究
15．示波器和信号发生器的使用及典型电信号
的观察与测量
16．一阶电路实验
17．二阶电路过度过程
18．研究LC元件在直流和交流电路中的特性
19．负载获得功率的条件 20．三表法测定交流电路参数
（用三表法测量交流电路等效参数）
21．正弦交流电路中RLC元件的频率特性
22．RL及RC串联电路实验
23．RLC串联谐振电路
24．日光灯电路的连接及功率因数的改善
25．三相负载的星、三角接法
26．三相电路功率的测量
27．RC网络频率特性和选频特性的研究
28．二端口网络的研究
29．单相铁芯变压器特性的测试
30．互感线圈电路的研究
31．单相电度表的校验
32．负阻抗变换器实验
33．回转器特性测试
34．三相异步电动机的使用和起动
35．三相异步电动机继电接触控制基本电路
36．按钮、接触器复合联锁的控制电路
37．三相异步电动机时间继电器控制Y-△起动控制实验
……自由设计实验项目
（2）模电、数电实验内容：
A、模拟电子电路部分
1．常用电子仪器的使用
2．晶体二极管的特性与检测
3．晶体三极管的输入、输出特性
4．晶体管共射极单管放大器
5．射极耦合触发器
6．RC耦合两级放大器
7．负反馈对放大器性能的影响
8．场效应管放大器
9．差动放大电路
10．运算放大器指标测试
11．集成运算放大器的基本应用（多种模拟运算电路）
12．RC正弦波振荡器------集成运算放大器非线性应用一
13．方波发生器------集成运算放大器非线性应用二
14．三角波和方波发生器----集成运算放大器非线性应用三
15．LC正弦波振荡器
16．变压器耦合推换功率放大器
17．OTL功率放大
18．集成功率放大器。
19．电压---频率转换电路。
20．单相半波、全波、桥式整流电路。
21．串联型晶体管直流稳压电源（设计性实验）
22．集成直流稳压电源。
23．单结晶管特性。
24．单结晶体管触发电路。
25．晶闸管间单测试。
26．晶闸管可控整流电路（综合性实验）
27．函数信号发生器的组装与调试（综合性实验）
28．万用表的设计与调试（综合性实验）
29．电子门铃电路------趣味性应用实验一
30．电子报警电路------趣味性应用实验二
31．光控简易灯自动开关电路------趣味性应用实验三
32．电子催眠器------趣味性应用实验四
33．温控电路------趣味性应用实验五
……自由设计
B、数字部分1．TTL集成逻辑门的参数测试
2．CMOS集成逻辑门的参数测试
3．TTL集电极开路门与三态输出的应用
4．与门、或门、异或门逻辑电路测试
5．半加器、全加器电路实验
6．RS、D、JK触发器及JK与D触发器的转换电路
7．计算器
8．MSI移位寄存器及其应用
9．译码器及变换方式
10．数据选择器及逻辑设计
11．用集成与非门构成单稳态触发器和RC环形多谐振荡器
12．利用门电路构成编码器、分配器、选择器
13．组合电路的设计之一
14．组合电路设计之二------显示电路
15．同步时序电路的设计
16．计算机时序电路的设计
17．集成定时器测试及应用
18．D/A、A/D转换器
19．电子秒表------大型综合实验。
20．二极管与门、或门电路
21．三极管"非门"电路
22．三极管"与非门"电路
23．三极管"或非门"电路
24．异步十进制加法计数器
25．异步十进制减法计数器
26．智力竞赛抢答装置------大型综合实验二
……自由设计实验
（3）电力拖动实验内容：
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过载保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
利用上述24项实验元器件，还可完成几十项实验，在此不一一举例。
HYD-Y-740D · 电工模电数电电力拖动带直流电机实验设备
HYD-Y-740D电工模电数电电力拖动带直流电机实验设备 一、产品特点 实验具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至…
HYD-Y-740D电工模电数电电力拖动带直流电机实验设备
一、产品特点
实验具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至电学专用插座上。实验方便、快捷、减少元器件损耗。弱电部分在九孔通用实验 底板上完成，实验灵活，动手动脑能力强。元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm，实验室布局不受设备高度限制，有利于讲师讲解。
二、适用范围
适用高等院校及要求较高的中专、技校、科研单位，可完成电工学、电工原理、电路分析、电气控制、数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验，其是实验室更新换代或新建扩建实验室的理想产品。
三、实验台和实验操作桌结构和功能：1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。
B组:低压交流电压3、6、9、12、15、18、24V电源，输出电流1.5A。
C组:低压交流稳压电源：＋5V、＋12V、－12V。
D组:双路稳流稳压电源，二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，由万能插板供用户自备设备使用。
1.2内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。
1.3内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。
1.4七段译码器：3组七段译码器及对应译码显示数码盒。
1.5音频放大器：输入音频电压不低于10mV，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
1.6智能型功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
1.7智能型直流电流表：精度0.5级，量程4档，分别为±4mA、±40mA、±400mA、±4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
1.8智能型交流电表：精度0.5级，量程4档，分别为4mA、40mA、400mA、4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
1.9单次脉冲：每次可输出一对正负脉冲。
1.10函数信号发生器：
1.10.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
1.10.2频率范围：由0.1Hz到2MHz，分七个频率档级。
1.10.3正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.10.4方波响应：前沿/后沿≤100nS(开路)。
1.10.5输出幅度(开路)：f＜1MHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p。
1.10.6直流偏置（开路）：±10V。
1.10.7输出阻抗Z：Z0＝50Ω±5Ω。
1.10.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。
1.10.9压控振荡（VCF）：加外加直流电压0－±5V变化时,对应的频率变化大于100：1。
1.10.10输出衰减：20 dB 40 dB 60dB。
1.11频率计数器：
1.11.1测频范围：1Hz-100MHz，六位数显。
1.11.2闸门时间：0.01S、0.1S、1S、10S。
1.11.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。
1.12直流电机调速环节。
1.13直流电机励磁电流、电枢电流指示表。
1.14高压直流电源：0－220V直流电源，直流电机实验用。
2、验操作桌：由双面饰面板制成，不变形，不褪色，尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
四、本系列成套设备构成、配备及实验项目：（一）构成与配备（以二十四座为例）1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，低压电路实验在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。电力拖动实验由实验箱与专用隐蔽式控制线来完成。根据高压实验与低压实验不同特点配置不同导线、不同实验方法，实验安全系数大大提高。数字电路实验配备通用集成插座，插拔更换集成方便，一座多用，自主开发能力强。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等)，实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置l台。
4、器材配备:
HYD-01 继电控制实验箱一； HYD-02 继电控制实验箱二；
HYD-03 继电控制实验箱三； HYD-04 继电控制实验箱四；
HYD-05 继电控制实验箱五； HYD-06 继电控制实验箱六；
HYD-07 继电控制实验箱七； HYD-08 继电控制实验箱八；
HYD-09 三相负载；
13台0.18KW三相电动机，13台直流电机（100W），39只电流测试插座，39只1.5级直流电表，13只MF-47万用表，13只数字万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁，91只集成座，26只逻辑电平、逻辑电平显示实验盒等元件单元盒（元件已装在透明单元盒内），1个双门立柜，25张学生凳。
5、户自备器材：滑动变阻器、毫伏表。
（二）实验项目：
（1）电工实验实验内容：
1．电工测量仪表的使用及减少内阻测量误差的方法
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．未知电阻元件伏安特性测绘
5．电源的外特性
6．电位值、电压值的测量及电路电位图的绘制
7．电流表和电压表的扩程
8．欧姆表的设计
9．基尔霍夫定律的验证
10．验证楞次定律
11．迭加原理与互易定理的验证
12．戴维南定理与诺顿定理的验证
13．电压源与电流源的等效变换
14．受控源特性的研究
15．示波器和信号发生器的使用及典型电信号
的观察与测量
16．一阶电路实验
17．二阶电路过度过程
18．研究LC元件在直流和交流电路中的特性
19．负载获得功率的条件
20．三表法测定交流电路参数
（用三表法测量交流电路等效参数）
21．正弦交流电路中RLC元件的频率特性
22．RL及RC串联电路实验
23．RLC串联谐振电路
24．日光灯电路的连接及功率因数的改善
25．三相负载的星、三角接法
26．三相电路功率的测量
27．RC网络频率特性和选频特性的研究
28．二端口网络的研究
29．单相铁芯变压器特性的测试
30．互感线圈电路的研究
31．单相电度表的校验
32．负阻抗变换器实验
33．回转器特性测试
34．三相异步电动机的使用和起动
35．三相异步电动机继电接触控制基本电路
36．按钮、接触器复合联锁的控制电路
37．三相异步电动机时间继电器控制Y-△起动控制实验
……自由设计实验项目
（2）模电、数电实验内容：
A、模拟电子电路部分
1．常用电子仪器的使用
2．晶体二极管的特性与检测
3．晶体三极管的输入、输出特性
4．晶体管共射极单管放大器
5．射极耦合触发器
6．RC耦合两级放大器
7．负反馈对放大器性能的影响
8．场效应管放大器
9．差动放大电路
10．运算放大器指标测试
11．集成运算放大器的基本应用（多种模拟运算电路）
12．RC正弦波振荡器------集成运算放大器非线性应用一
13．方波发生器------集成运算放大器非线性应用二
14．三角波和方波发生器----集成运算放大器非线性应用三
15．LC正弦波振荡器
16．变压器耦合推换功率放大器
17．OTL功率放大 18．集成功率放大器。
19．电压---频率转换电路。
20．单相半波、全波、桥式整流电路。
21．串联型晶体管直流稳压电源（设计性实验）
22．集成直流稳压电源。
23．单结晶管特性。
24．单结晶体管触发电路。
25．晶闸管间单测试。
26．晶闸管可控整流电路（综合性实验）
27．函数信号发生器的组装与调试（综合性实验）
28．万用表的设计与调试（综合性实验）
29．电子门铃电路------趣味性应用实验一
30．电子报警电路------趣味性应用实验二
31．光控简易灯自动开关电路------趣味性应用实验三
32．电子催眠器------趣味性应用实验四
33．温控电路------趣味性应用实验五
……自由设计
B、数字部分1．TTL集成逻辑门的参数测试
2．CMOS集成逻辑门的参数测试
3．TTL集电极开路门与三态输出的应用
4．与门、或门、异或门逻辑电路测试
5．半加器、全加器电路实验
6．RS、D、JK触发器及JK与D触发器的转换电路
7．计算器
8．MSI移位寄存器及其应用
9．译码器及变换方式
10．数据选择器及逻辑设计
11．用集成与非门构成单稳态触发器和RC环形多谐振荡器
12．利用门电路构成编码器、分配器、选择器
13．组合电路的设计之一 14．组合电路设计之二------显示电路
15．同步时序电路的设计
16．计算机时序电路的设计
17．集成定时器测试及应用
18．D/A、A/D转换器
19．电子秒表------大型综合实验。
20．二极管与门、或门电路
21．三极管"非门"电路
22．三极管"与非门"电路
23．三极管"或非门"电路
24．异步十进制加法计数器
25．异步十进制减法计数器
26．智力竞赛抢答装置------大型综合实验二
……自由设计实验
（3）电力拖动实验内容：
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线略
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
25．直流电机启动
26．直流电机的调速
27．直流电机的反转
28．直流电机制动实验
HYD-Y-528D · 立式电工模电数电电气控制PLC综合实验台
HYD-Y-528D立式电工模电数电电气控制PLC综合实验台 一、本产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制、PLC可编程控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖…
HYD-Y-528D立式电工模电数电电气控制PLC综合实验台
一、本产品的特点：
实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制、PLC可编程控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。
二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制、PLC可编程控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台、实验屏和实验操作桌结构和功能：
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5输出幅度(开路)：f 1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF)：加外加直流电压0--±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显示数码管。
1.7绝缘电阻：>5MΩ
1.8漏电保护：漏电动作电流≤30MA
２、实验屏：
2.1外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000uA。
2.2外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～10mA。
2.3外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.4外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.5外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.6外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.7四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。
2.8指针式功率因数表：外测实验电路功率因数，2.5级。
2.9指针式±100uA电流表，1.5级，外测。
2.10指针10mA电流表，1.5级，外测。
2.11实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。
2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。
3、实验操作桌：加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，下边为存放柜，用于存储元器件。
四、设备构成：
实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座，规格：160×70×172cm。
1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。
2、实验台：由电源、信号源、安全保护装置构成。
3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。
4、实验模块挂箱：
HYD-01 电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
HYD-02 由常用分立元件，RC选频网络测定单元组成。
HYD-03 三相负载
HYD-04 继电控制一单元
HYD-05 继电控制二单元
HYD-06 继电控制三单元
HYD-07 直流电机实验电源、调速环节模块、励磁电流、电枢电流指示表挂箱。
HYD-08 数电、模电九孔万能实验插板一、二单元
HYD-09 PLC主机及转换接口、开关：主机为三菱FX1N-40mR，随机配置仿真教学软件一套、工控组态软件一套
PLC模拟演示实验挂箱十七块（规格：40cm×24cm×6cm）
1）PLC001 交通信号灯PLC自动控制实验挂箱
2）PLC002 搅拌器的PLC自动控制实验挂箱
3） PLC003 LED数码管显示PLC自动控制实验挂箱（实物）
4）PLC004 四层电梯的PLC自动控制实验挂箱 （实物）
5）PLC005 加工中心刀具库选择控制实验挂箱（实物）
6）PLC006 艺术彩灯造型的PLC控制实验挂箱
7）PLC007 电机的自动控制实验挂箱（实物）
8）PLC008 步进电机的PLC控制实验挂箱（实物）
9）PLC009 模拟电视发射塔实验挂箱
10）PLC010 自动送料装车系统实验挂箱
11）PLC011 自动售货机实验挂箱
12）PLC012 自动成型系统实验挂箱
13）PLC013 水塔自动供水系统实验挂箱
14）PLC014 邮件自动分拣系统实验挂箱
15）PLC015 自动洗衣机系统实验挂箱
16）PLC016 电镀系统实验挂箱
17）基础实验挂箱
五、器材配备(1台2座)：
2台180W三相电动机，1台100W直流电动机，1只MF47万用表，1只数字万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒（元件已装在单元盒内），1套工具，2张学生凳。
六、实验内容：
（一）电工部分
（二）数电、模电部分
（三）电气控制部分
（四）PLC可编程控制部分：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）
10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验 （实物）
14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
20．邮件自动分拣实验
19．水塔自动供水控制系统实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
（五）PLC综合实验部分
1．PLC控制三相电动机动机启动停止
2．PLC控制三相异步电动机正转、反转
3．PLC控制三异步电动机顺序启动
4．PLC控制三相异步电动机往返运动
5．PLC控制三相异步电动机Y/△启动
HYD-Y-528C · 立式电工模电数电电气控制带直流电机实验台
HYD-Y-528C立式电工模电数电电气控制带直流电机实验台 一、产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有元件符号，线条清…
HYD-Y-528C立式电工模电数电电气控制带直流电机实验台
实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。三、实验台、实验屏和实验操作桌结构和功能：
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5输出幅度(开路)：f 1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF)：加外加直流电压0--±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显示数码管。
1.7绝缘电阻：>5MΩ
1.8漏电保护：漏电动作电流≤30MA２、实验屏：
2.1外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000uA。
2.2外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～10mA。
2.3外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.4外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.5外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.6外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.7四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。
2.8指针式功率因数表：外测实验电路功率因数，2.5级。
2.9指针式±100uA电流表，1.5级，外测。
2.10指针10mA电流表，1.5级，外测。
2.11实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。
2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。3、实验操作桌：加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，下边为存放柜，用于存储元器件。三、构成与配备：（1）构成：实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座，规格：160×70×172cm。
1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。
2、实验台：由电源、信号源、安全保护装置构成。
3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。
4、实验模块挂箱：
HYD-01 电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
HYD-02 由常用分立元件，RC选频网络测定单元组成。
HYD-03 三相负载
HYD-04 继电控制一单元
HYD-05 继电控制二单元
HYD-06 继电控制三单元
HYD-07 直流电机实验电源、调速环节模块、励磁电流、电枢电流指示表挂箱。HYD-08 数电、模电九孔万能实验插板一、二单元
（2）器材配备(1台2座)：
2台180W三相电动机，1台100W直流电动机，1只MF47万用表，1只数字万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒（元件已装在单元盒内），1套工具，2张学生凳。
（3）用户自备器材：示波器（型号不限），功率表，滑线变阻器，毫伏表。
四、实验内容：（1）电工实验部分
| 1．常用电工仪表的使用 2．线性元件与非线性元件的伏安特性 3．直流电路电压与电位的研究 4．基尔霍夫定律的验证5．迭加原理与互易定理的验证 6．代文宁定理与诺顿定理的验证 7．电压源与电流源的等效变换 8．受控源的研究 9．一阶电路的响应 10．二阶电路的响应 11．研究LC元件在直流电路和交流电路中的特性 12．交流电路参数的测量13．正弦交流电路RLC元件的特性14．RL及RC串联电路实验 | 15．RLC串联谐振电路16．日光灯电路连接17．改善功率因数实验18．互感的测量19．三相电路及功率的测量20．R-C选频网络实验21．二端口网络的研究22．单相变压器实验23．三相异步电动机的使用与起动24．三相异步电动机的正、反转25．三相异步电动机的Y-△起动26．三相异步电动机的顺序控制27．三相异步电动机的能耗制动 |
（2）模拟部分实验
| 1．二极管的正、反相特性2．晶体三极管的输入、输出特性3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试 9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
| l．电压负反馈偏置电路2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路 19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路 27．运放用作交流比例放大28．反相输入保护措施 29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
（3）数字部分实验
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验 6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
（4）电气控制部分实验
| 1．闸刀开关正转控制线路 2．接触器点动正转控制线路 3．具有自锁的正转控制线路 4．具有过找保护的正转控制线路5．倒顺开关控制正反转控制线路6．接触器联锁的正反转控制线路7．按钮联锁的正反转控制线路 8．按钮接触器复合联锁控制线路9．自动往返行程控制线路 10．接触器控制串联电阻降压起动线略 11．时间继电器控制串联电阻降压控制线路 12．手动Y/△降压起动 13．接触器控制Y/△降压起动 14．时间继电器控制Y/△降压起动 | 15．QX3-13型Y/△自动起动控制线路16．半波整流能耗制动控制线路17．全波整流能耗制动控制线路18．C620车床电气控制线路19．手动降压起动20．单相运行反接制动控制线路21．电动葫芦电气控制线路22．C6163车床电气控制线路23．控制电路联锁控制线路24．主电路联锁控制线路25．直流电机启动26．直流电机的调速27．直流电机的反转28．直流电机制动实验 |
电工、模电、数电、电气控制带直流电机元件清单（每台 ）
| 元 件 名 称 | 型 号 | 数 量 | 备 注 | ||
| 电 阻 | 4Ω | 1 | 2W | ||
| 电 阻 | 5.1Ω | 2 | 2W | ||
| 电 阻 | 8Ω | 1 | 2W | ||
| 电 阻 | 10Ω | 1 | 2W | ||
| 电 阻 | 16Ω | 1 | 2W | ||
| 电 阻 | 20Ω | 1 | 1W | ||
| 电 阻 | 30Ω | 1 | 1W | ||
| 电 阻 | 51Ω | 2 | 1W | ||
| 电 阻 | 75Ω | 1 | 1W | ||
| 电 阻 | 100Ω | 2 | 1/8W | ||
| 电 阻 | 120Ω | 1 | 1/8W | ||
| 电 阻 | 150Ω | 1 | 1/8W | ||
| 电 阻 | 200Ω | 1 | 1/8W | ||
| 电 阻 | 240Ω | 1 | 1/8W | ||
| 电 阻 | 300Ω | 2 | 1/8W | ||
| 电 阻 | 330Ω | 1 | 1/8W | ||
| 电 阻 | 470Ω | 1 | 1/8W | ||
| 电 阻 | 510Ω | 2 | 1/8W | ||
| 电 阻 | 620Ω | 1 | 1/8W | ||
| 电 阻 | 650Ω | 1 | 1/8W | ||
| 电 阻 | 1K | 2 | 1/8W | ||
| 电 阻 | 1.5K | 1 | 1/8W | ||
| 电 阻 | 2K | 2 | 1/8W | ||
| 电 阻 | 2.4K | 2 | 1/8W | ||
| 电 阻 | 2.7K | 1 | 1/8W | ||
| 电 阻 | 3K | 2 | 1/8W | ||
| 电 阻 | 3.3K | 1 | 1/8W | ||
| 电 阻 | 3.9K | 1 | 1/8W | ||
| 电 阻 | 4.3K | 1 | 1/8W | ||
| 电 阻 | 4.7K | 2 | 1/8W | ||
| 电 阻 | 5.1K | 3 | 1/8W | ||
| 电 阻 | 6.8K | 2 | 1/8W | ||
| 电 阻 | 7.5K | 1 | 1/8W | ||
| 电 阻 | 9.1K | 1 | 1/8W | ||
| 电 阻 | 10K | 5 | 1/8W | ||
| 电 阻 | 13K | 2 | 1/8W | ||
| 电 阻 | 15K | 1 | 1/8W | ||
| 电 阻 | 20K | 2 | 1/8W | ||
| 电 阻 | 30K | 1 | 1/8W | ||
| 电 阻 | 36K | 1 | /8W | ||
| 电 阻 | 39K | 1 | 1/8W | ||
| 电 阻 | 47K | 1 | 1/8W | ||
| 电 阻 | 51K | 1 | 1/8W | ||
| 电 阻 | 68K | 1 | 1/8W | ||
| 电 阻 | 100K | 2 | 1/8W | ||
| 电 阻 | 150K | 1 | 1/8W | ||
| 电 阻 | 200K | 2 | 1/8W | ||
| 电 阻 | 300K | 1 | 1/8W | ||
| 电 阻 | 470K | 1 | 1/8W | ||
| 电 阻 | 510K | 1 | 1/8W | ||
| 电 阻 | 1M | 1 | 1/8W | ||
| 电 位 器 | 470Ω | 1 | 1/2W | ||
| 电 位 器 | 1K | 2 | 1/2W | ||
| 电 位 器 | 4.7K | 1 | 1/2W | ||
| 电 位 器 | 10K | 1 | 1/2W | ||
| 电 位 器 | 47K | 1 | 1/2W | ||
| 电 位 器 | 100K | 1 | 1/2W | ||
| 电 位 器 | 470K | 2 | 1/2W | ||
| 电 位 器 | 1M | 1 | 1/2W | ||
| 电解电容 | 0.1UF | 1 | 16V | ||
| 电解电容 | 4.7UF | 1 | 16V | ||
| 电解电容 | 10UF | 3 | 16V | ||
| 电解电容 | 33UF | 1 | 16V | ||
| 电解电容 | 47UF | 2 | 25V | ||
| 电解电容 | 100UF | 3 | 35V | ||
| 电解电容 | 220UF | 1 | 35V | ||
| 电解电容 | 470UF | 1 | 35V | ||
| 瓷片电容 | 300P | 1 | 63V | ||
| 瓷片电容 | 1000P | 2 | 63V | ||
| 瓷片电容 | 4700P | 1 | 63V | ||
| 瓷片电容 | 0.01UF | 3 | 63V | ||
| 瓷片电容 | 0.1UF | 2 | 63V | ||
| 瓷片电容 | 0.47UF | 1 | 63V | ||
| 瓷片电容 | 1UF | 1 | 250V | ||
| 瓷片电容 | 2UF | 1 | 250V | ||
| 音频输入变压器 | 1 | ||||
| 音频输出变压器 | 1 | ||||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W | ||
| 电 感 | 8Ω | 1 | |||
| 电 感 | 390UH | 1 | |||
| 二 极 管 | 4007 | 4 | |||
| 二 极 管 | 2AP9 | 1 | |||
| 发光二极管 | 2 | ||||
| 稳压二极管 | 2CW54 | 2 | |||
| 稳压二极管 | 2CW76 | 1 | |||
| 光敏二极管 | 1 | ||||
| 晶 振 | 10M | 1 | |||
| 场效应管 | 3DJ6 | 1 | |||
| 单 结 管 | BT33 | 1 | |||
| 晶 闸 管 | KP1 | 1 | |||
| 三 极 管 | 3DG6 | 2 | |||
| 三 极 管 | 3DG12 | 2 | |||
| 三 极 管 | 3AX31 | 1 | |||
| 三 极 管 | 3DA1 | 1 | |||
| 三端稳压 | 7805 | 1 | |||
| 指示灯(信号灯) | 1 | 12V | |||
| 开 关 | 2 | ||||
| 喇 叭 | 8Ω/0.2W | 1 | |||
| 继 电 器 | 6V | 1 | |||
| 电平开关和逻辑电平指示 | 2 | 16位 | |||
| 集 成 座 | 14脚 | 4 | |||
| 集 成 座 | 16脚 | 2 | |||
| 集 成 座 | 20脚 | 1 | |||
| 集 成 座 | 28脚 | 1 | |||
| 互感线圈 | 1 | ||||
| ZSY 挂箱 | ZSY-01 | 1 | |||
| ZSY 挂箱 | ZSY-02 | 1 | |||
| ZSY 挂箱 | ZSY-03 | 1 | |||
| ZSY 挂箱 | ZSY-04 | 1 | |||
| ZSY 挂箱 | ZSY-05 | 1 | |||
| ZSY 挂箱 | ZSY-06 | 1 | |||
| ZSY 挂箱 | ZSY-07 | 1 | |||
| 九孔底板挂箱 | 2 | ||||
| 集成运放 | UA741 | 2 | |||
| 定 时 器 | NE555 | 1 | |||
| 功率放大器 | LA4101 | 1 | |||
| 数模转换器 | DAC0832 | 1 | |||
| 模数转换器 | ADC0809 | 1 | |||
| TTL与非门 | 74LS00 | 1 | |||
| TTL集电极开路与非门 | 74LS03 | 1 | |||
| TTL非门 | 74LS04 | 1 | |||
| TTL与门 | 74LS08 | 1 | |||
| TTL三输入与门 | 74LS11 | 2 | |||
| TTL四输入与非门 | 74LS20 | 1 | |||
| TTL或门 | 74LS32 | 1 | |||
| TTL触发器 | 74LS74 | 2 | |||
| TTL异或门 | 74LS86 | 1 | |||
| JK触发器 | 74LS112 | 1 | |||
| 缓 冲 器 | 74LS125 | 1 | |||
| 译 码 器 | 74LS138 | 2 | |||
| 数据选择器 | 74LS153 | 1 | |||
| 计 数 器 | 74LS160 | 2 | |||
| 计 数 器 | 74LS161 | 1 | |||
| D触发器 | 74LS175 | 1 | |||
| 加减计数器 | 74LS192 | 2 | |||
| 移位寄存器 | 74LS194 | 1 | |||
| 计 数 器 | 74LS196 | 3 | |||
| CMOS与非门 | CD4011 | 1 | |||
| 三相电机 | 380V-△接 | 2 | |||
| 直流电机 | 100W | 1 | |||
| 条形磁铁 | 1 | ||||
| 铁 棒 | 1 | ||||
| 工 具 | |||||
| 万 用 表 | MF47 | 1 | |||
| 数字万用表 | DT890B+ | 1 | |||
| 尖 嘴 钳 | 1 | ||||
| 电 烙 铁 | 2 | ||||
| 烙 铁 架 | 2 | ||||
| 螺 丝 刀 | 3 | ||||
| 连 接 线 | 40 | ||||
| 其 他 | |||||
| 实验台 | 1台 | ||||
| 实验桌 | 1张 | ||||
| 防腐皮 | 1张 | ||||
| 凳子 | 2张 | ||||
HYD-Y-528B · 立式电工模电数电电气控制实验台
HYD-Y-528B立式电工模电数电电气控制实验台 一、产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有元件符号，线条清晰美观。盒…
HYD-Y-528B立式电工模电数电电气控制实验台
| 1．常用电工仪表的使用 2．线性元件与非线性元件的伏安特性3．直流电路电压与电位的研究 4．基尔霍夫定律的验证 5．迭加原理与互易定理的验证 6．代文宁定理与诺顿定理的验证 7．电压源与电流源的等效变换 8．受控源的研究9．一阶电路的响应10．二阶电路的响应11．研究LC元件在直流电路和交流电路中的特性 12．交流电路参数的测量13．正弦交流电路RLC元件的特性14．RL及RC串联电路实验 | 15．RLC串联谐振电路16．日光灯电路连接17．改善功率因数实验18．互感的测量19．三相电路及功率的测量20．R-C选频网络实验21．二端口网络的研究22．单相变压器实验23．三相异步电动机的使用与起动24．三相异步电动机的正、反转25．三相异步电动机的Y-△起动26．三相异步电动机的顺序控制27．三相异步电动机的能耗制动 |
（2）模拟部分实验
| 1．二极管的正、反相特性2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响6．场效应管放大器7．差动放大电路 8．运算放大器指标测试9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器） | 11．变压器耦合推挽功率放大器12．0TL功率放大器13．集成功率放大器14．单相桥式整流电路15．串联型晶体管直流稳压电源(设计性实验)16．集成直流稳压电源17．单结晶体管特性18．单结晶体管触发电路19．晶闸管简单测试20．晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
| l．电压负反馈偏置电路 2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路5．共集电极放大电路 6．共源极基本放大电路7．场效应管共漏极电路8．场效应管共栅极电路9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路12．串联电流负反馈电路13．串联电压负反馈电路14．并联电压负反馈电路 15．并联电流负反馈电路16．共基共射极放大电路17．自举射极输出电路18．NPN一PNP直接耦合放大电路19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路22．电容三点式振荡电路 23．电感三点式振荡电路24．差动放大电路的基本形式 25．长尾式差动放大电路26．双电源长尾式差动放大电路 27．运放用作交流比例放大28．反相输入保护措施 29．同相输入保护措施 30．电源极性错接的保护31．RC高通电路 32．利用三极管来保护器件33．差动输入运算电路34．快速积分电路35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路37．基本对数运算电路38．实用微分电路39．反对数放大基本电路40．简单的过零比较电路41．利用二级管作为上限检测幅度选择电路42．下限幅度选择电路43．RC无源网络的低通滤波电路44．同相输入一阶低通滤波电路45．反相输入一阶低通滤波电路46．简单的二阶RC滤波电路47．典型二阶RC有源低通滤波电路48．典型二阶高通有源滤波电路49．基本带通滤波电路50．典型带通滤波电路51．矩型波振荡电路52．宽度可调的矩形波发生器53．幅频可调的锯齿波发生器54．单相半波整流电路55．单相全波整流电路56．电容滤波电路57．电容滤波带电阻负载58．RC滤波电路59．基本LC滤波电路60．二倍压整流电路61．三倍压整流电路62．基本稳压电路63．基本调整管稳压电路664．具有放大环节的稳压电路65．单相半波可控硅整流66．电子调压电路67．电子催眠器一一趣味性实验一68．电子门铃电路一一趣味性实验二69．电子报警电路一一趣味性实验三 |
（3）数字部分实验
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验5．半加器电路实验6．全加器电路实验7．RS触发器实验8．D触发器实验 9．JK触发器实验 10．T触发器实验11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器13．计数器实验14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计17．微分型单稳态电路18．环形多谐振荡器19．利用门电路构成编码器分配器、选择器20．组合电路的设计之一一一编码转换21．组合电路的设计之二一一显示电路22．同步时序电路的设计23．计算机时序电路的设计24．集成定时器测试及应用25．CM0S集成A/D、D/A转换电路实验26．二极管非门、或非门电路27．三极管非门、与非门、或非门电路28．异步十进制减法计数器29．异步十进制加法计数器30．综合能力培训实验一一电子秒表 |
（4）电气控制部分实验
| 1．闸刀开关正转控制线路 2．接触器点动正转控制线路3．具有自锁的正转控制线路4．具有过载保护的正转控制线路5．倒顺开关控制正反转控制线路6．接触器联锁的正反转控制线路7．按钮联锁的正反转控制线路 8．按钮接触器复合联锁控制线路9．自动往返行程控制线路 10．接触器控制串联电阻降压起动线路11．时间继电器控制串联电阻降压控制线路12．手动Y/△降压起动 | 13．接触器控制Y/△降压起动14．时间继电器控制Y/△降压起动15．QX3-13型Y/△自动起动控制线路16．半波整流能耗制动控制线路17．全波整流能耗制动控制线路18．C620车床电气控制线路19．手动降压起动20．单相运行反接制动控制线路21．电动葫芦电气控制线路22．C6163车床电气控制线路23．控制电路联锁控制线路24．主电路联锁控制线路 |
利用上述24项实验元器件，还可完成几十项实验，在此不一一举例。 电工、模电、数电、电气控制元件清单（每台 ）
| 元 件 名 称 | 型 号 | 数 量 | 备 注 | ||
| 电阻 | 4Ω | 1 | 2W | ||
| 电阻 | 5.1Ω | 2 | 2W | ||
| 电阻 | 8Ω | 1 | 2W | ||
| 电阻 | 10Ω | 1 | 2W | ||
| 电阻 | 16Ω | 1 | 2W | ||
| 电阻 | 20Ω | 1 | 1W | ||
| 电阻 | 30Ω | 1 | 1W | ||
| 电阻 | 51Ω | 2 | 1W | ||
| 电阻 | 75Ω | 1 | 1W | ||
| 电阻 | 100Ω | 2 | 1/8W | ||
| 电阻 | 120Ω | 1 | 1/8W | ||
| 电阻 | 150Ω | 1 | 1/8W | ||
| 电阻 | 200Ω | 1 | 1/8W | ||
| 电阻 | 240Ω | 1 | 1/8W | ||
| 电阻 | 300Ω | 2 | 1/8W | ||
| 电阻 | 330Ω | 1 | 1/8W | ||
| 电阻 | 470Ω | 1 | 1/8W | ||
| 电阻 | 510Ω | 2 | 1/8W | ||
| 电阻 | 620Ω | 1 | 1/8W | ||
| 电阻 | 650Ω | 1 | 1/8W | ||
| 电阻 | 1K | 2 | 1/8W | ||
| 电阻 | 1.5K | 1 | 1/8W | ||
| 电阻 | 2K | 2 | 1/8W | ||
| 电阻 | 2.4K | 2 | 1/8W | ||
| 电阻 | 2.7K | 1 | 1/8W | ||
| 电阻 | 3K | 2 | 1/8W | ||
| 电阻 | 3.3K | 1 | 1/8W | ||
| 电阻 | 3.9K | 1 | 1/8W | ||
| 电阻 | 4.3K | 1 | 1/8W | ||
| 电阻 | 4.7K | 2 | 1/8W | ||
| 电阻 | 5.1K | 3 | 1/8W | ||
| 电阻 | 6.8K | 2 | 1/8W | ||
| 电阻 | 7.5K | 1 | 1/8W | ||
| 电阻 | 9.1K | 1 | 1/8W | ||
| 电阻 | 10K | 5 | 1/8W | ||
| 电阻 | 13K | 2 | 1/8W | ||
| 电阻 | 15K | 1 | 1/8W | ||
| 电阻 | 20K | 2 | 1/8W | ||
| 电阻 | 30K | 1 | 1/8W | ||
| 电阻 | 36K | 1 | /8W | ||
| 电阻 | 39K | 1 | 1/8W | ||
| 电阻 | 47K | 1 | 1/8W | ||
| 电阻 | 51K | 1 | 1/8W | ||
| 电阻 | 68K | 1 | 1/8W | ||
| 电阻 | 100K | 2 | 1/8W | ||
| 电阻 | 150K | 1 | 1/8W | ||
| 电阻 | 200K | 2 | 1/8W | ||
| 电阻 | 300K | 1 | 1/8W | ||
| 电阻 | 470K | 1 | 1/8W | ||
| 电阻 | 510K | 1 | 1/8W | ||
| 电阻 | 1M | 1 | 1/8W | ||
| 电 位 器 | 470Ω | 1 | 1/2W | ||
| 电 位 器 | 1K | 2 | 1/2W | ||
| 电 位 器 | 4.7K | 1 | 1/2W | ||
| 电 位 器 | 10K | 1 | 1/2W | ||
| 电 位 器 | 47K | 1 | 1/2W | ||
| 电 位 器 | 100K | 1 | 1/2W | ||
| 电 位 器 | 470K | 2 | 1/2W | ||
| 电 位 器 | 1M | 1 | 1/2W | ||
| 电解电容 | 0.1μF | 1 | 16V | ||
| 电解电容 | 4.7μF | 1 | 16V | ||
| 电解电容 | 10μF | 3 | 16V | ||
| 电解电容 | 33μF | 1 | 16V | ||
| 电解电容 | 47μF | 2 | 25V | ||
| 电解电容 | 100μF | 3 | 35V | ||
| 电解电容 | 220μF | 1 | 35V | ||
| 电解电容 | 470μF | 1 | 35V | ||
| 瓷片电容 | 300P | 1 | 63V | ||
| 瓷片电容 | 1000P | 2 | 63V | ||
| 瓷片电容 | 4700P | 1 | 63V | ||
| 瓷片电容 | 0.01μF | 3 | 63V | ||
| 瓷片电容 | 0.1μF | 2 | 63V | ||
| 瓷片电容 | 0.47μF | 1 | 63V | ||
| 瓷片电容 | 1μF | 1 | 250V | ||
| 瓷片电容 | 2μF | 1 | 250V | ||
| 音频输入变压器 | 1 | ||||
| 音频输出变压器 | 1 | ||||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W | ||
| 电 感 | 8Ω | 1 | |||
| 电 感 | 390UH | 1 | |||
| 二 极 管 | 4007 | 4 | |||
| 二 极 管 | 2AP9 | 1 | |||
| 发光二极管 | 2 | ||||
| 稳压二极管 | 2CW54 | 2 | |||
| 稳压二极管 | 2CW76 | 1 | |||
| 光敏二极管 | 1 | ||||
| 晶 振 | 10M | 1 | |||
| 场效应管 | 3DJ6 | 1 | |||
| 单 结 管 | BT33 | 1 | |||
| 晶 闸 管 | KP1 | 1 | |||
| 三 极 管 | 3DG6 | 2 | |||
| 三 极 管 | 3DG12 | 2 | |||
| 三 极 管 | 3AX31 | 1 | |||
| 三 极 管 | 3DA1 | 1 | |||
| 三端稳压 | 7805 | 1 | |||
| 指示灯(信号灯) | 1 | 12V | |||
| 开 关 | 2 | ||||
| 喇 叭 | 8Ω/0.2W | 1 | |||
| 继 电 器 | 6V | 1 | |||
| 电平开关和逻辑电平指示 | , | 2 | 16位 | ||
| 集 成 座 | 14脚 | 4 | |||
| 集 成 座 | 16脚 | 2 | |||
| 集 成 座 | 20脚 | 1 | |||
| 集 成 座 | 28脚 | 1 | |||
| 互感线圈 | 1 | ||||
| ZSY 挂箱 | ZSY﹣01 | 1 | |||
| ZSY 挂箱 | ZSY﹣02 | 1 | |||
| ZSY 挂箱 | ZSY﹣03 | 1 | |||
| ZSY 挂箱 | ZSY﹣04 | 1 | |||
| ZSY 挂箱 | ZSY﹣05 | 1 | |||
| ZSY 挂箱 | ZSY﹣06 | 1 | |||
| ZSY 挂箱 | ZSY﹣07 | 1 | |||
| 九孔底板挂箱 | 2 | ||||
| 集成运放 | UA741 | 2 | |||
| 定时器 | NE555 | 1 | |||
| 功率放大器 | LA4101 | 1 | |||
| 数模转换器 | DAC0832 | 1 | |||
| 模数转换器 | ADC0809 | 1 | |||
| TTL与非门 | 74LS00 | 1 | |||
| TTL集电极开路与非门 | 74LS03 | 1 | |||
| TTL非门 | 74LS04 | 1 | |||
| TTL与门 | 74LS08 | 1 | |||
| TTL三输入与门 | 74LS11 | 2 | |||
| TTL四输入与非门 | 74LS20 | 1 | |||
| TTL或门 | 74LS32 | 1 | |||
| TTL触发器 | 74LS74 | 2 | |||
| TTL异或门 | 74LS86 | 1 | |||
| JK触发器 | 74LS112 | 1 | |||
| 缓冲器 | 74LS125 | 1 | |||
| 译码器 | 74LS138 | 2 | |||
| 数据选择器 | 74LS153 | 1 | |||
| 计数器 | 74LS160 | 2 | |||
| 计数器 | 74LS161 | 1 | |||
| D触发器 | 74LS175 | 1 | |||
| 加减计数器 | 74LS192 | 2 | |||
| 移位寄存器 | 74LS194 | 1 | |||
| 计数器 | 74LS196 | 3 | |||
| CMOS与非门 | CD4011 | 1 | |||
| 三相电机 | 380V-△接 | 2 | |||
| 条形磁铁 | 1 | ||||
| 铁棒 | 1 | ||||
| 工 具 | |||||
| 万用表 | MF47 | 1 | |||
| 数字万用表 | DT890B+ | 1 | |||
| 尖嘴钳 | 1 | ||||
| 电烙铁 | 2 | ||||
| 烙铁架 | 2 | ||||
| 螺丝刀 | 3 | ||||
| 剥线钳 | 1 | ||||
| 连接线 | 40 | ||||
| 其 他 | |||||
| 实验台 | 1台 | ||||
| 实验桌 | 1张 | ||||
| 防腐皮 | 1张 | ||||
| 凳子 | 2张 | ||||
HYD-Y-528A · 立式电工模电数电实验台
HYD-Y-528A立式电工模电数电实验台 一、产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖…
HYD-Y-528A立式电工模电数电实验台
一、产品的特点：
实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。
二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台、实验屏和实验操作桌结构及功能：
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5输出幅度(开路)：f
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF)：加外加直流电压0--±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显示数码管。
1.7绝缘电阻：>5MΩ
1.8漏电保护：漏电动作电流≤30MA
２、实验屏：
2.1外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000uA。
2.2外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～10mA。
2.3外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.4外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.5外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.6外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.7四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。
2.8指针式功率因数表：外测实验电路功率因数，2.5级。
2.9指针式±100uA电流表，1.5级，外测。
2.10指针10mA电流表，1.5级，外测。
2.11实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。
2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。
3、实验操作桌：加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，下边为存放柜，用于存储元器件。
三、构成与配备
（1）构成：实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座，规格：160×70×172cm。
1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。
2、实验台：由电源、信号源、安全保护装置构成。
3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。
4、实验模块挂箱：
HYD-01 电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
HYD-02 由常用分立元件，RC选频网络测定单元组成。
HYD-03 三相负载
HYD-04 继电控制一单元
HYD-05 继电控制二单元
HYD-06 数电、模电九孔万能实验插板一、二单元
（2）器材配备(1台2座)：
1台180W三相电动机，1只MF47万用表，1只数字万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒（元件已装在单元盒内），1套工具，2张学生凳。
（3）用户自备器材：示波器（型号不限），功率表，滑线变阻器，毫伏表。
四、实验内容：
（1）电工实验部分
| 1．常用电工仪表的使用 2．线性元件与非线性元件的伏安特性 3．直流电路电压与电位的研究 4．基尔霍夫定律的验证 5．迭加原理与互易定理的验证 6．代文宁定理与诺顿定理的验证 7．电压源与电流源的等效变换 8．受控源的研究 9．一阶电路的响应 10．二阶电路的响应 11．研究LC元件在直流电路和交流电路中的特性 12．交流电路参数的测量 13．正弦交流电路RLC元件的特性 14．RL及RC串联电路实验 | 15．RLC串联谐振电路 16．日光灯电路连接 17．改善功率因数实验 18．互感的测量 19．三相电路及功率的测量 20．R-C选频网络实验 21．二端口网络的研究 22．单相变压器实验 23．三相异步电动机的使用与起动 24．三相异步电动机的正、反转 25．三相异步电动机的Y-△起动 26．三相异步电动机的顺序控制 27．三相异步电动机的能耗制动 |
（2）模拟部分实验
| 1．二极管的正、反相特性 2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试 9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用 （多种波形发生器） | 11．变压器耦合推挽功率放大器 12．0TL功率放大器 13．集成功率放大器 14．单相桥式整流电路 15．串联型晶体管直流稳压电源 (设计性实验) 16．集成直流稳压电源 17．单结晶体管特性 18．单结晶体管触发电路 19．晶闸管简单测试 20．晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
| l．电压负反馈偏置电路 2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路 19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路 27．运放用作交流比例放大 28．反相输入保护措施 29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路 | 36．模拟二阶微分方程电路 37．基本对数运算电路 38．实用微分电路 39．反对数放大基本电路 40．简单的过零比较电路 41．利用二级管作为上限检测幅度选择电路 42．下限幅度选择电路 43．RC无源网络的低通滤波电路 44．同相输入一阶低通滤波电路 45．反相输入一阶低通滤波电路 46．简单的二阶RC滤波电路 47．典型二阶RC有源低通滤波电路 48．典型二阶高通有源滤波电路 49．基本带通滤波电路 50．典型带通滤波电路 51．矩型波振荡电路 52．宽度可调的矩形波发生器 53．幅频可调的锯齿波发生器 54．单相半波整流电路 55．单相全波整流电路 56．电容滤波电路 57．电容滤波带电阻负载 58．RC滤波电路 59．基本LC滤波电路 60．二倍压整流电路 61．三倍压整流电路 62．基本稳压电路 63．基本调整管稳压电路6 64．具有放大环节的稳压电路 65．单相半波可控硅整流 66．电子调压电路 67．电子催眠器一一趣味性实验一 68．电子门铃电路一一趣味性实验二 69．电子报警电路一一趣味性实验三 |
（3）数字部分实验
| l．TTL集成逻辑门的参数测试 2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验 6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方式 | 16．MSI数据选择器及逻辑设计 17．微分型单稳态电路 18．环形多谐振荡器 19．利用门电路构成编码器分配器、选择器 20．组合电路的设计之一一一编码转换 21．组合电路的设计之二一一显示电路 22．同步时序电路的设计 23．计算机时序电路的设计 24．集成定时器测试及应用 25．CM0S集成A/D、D/A转换电路实验 26．二极管非门、或非门电路 27．三极管非门、与非门、或非门电路 28．异步十进制减法计数器 29．异步十进制加法计数器 30．综合能力培训实验一一电子秒表 |
电工、模拟、数字实验室设备元件清单(每台)
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 1 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电解电容 | 0.1uF | 1 | 16V |
| 电解电容 | 4.7uF | 1 | 16V |
| 电解电容 | 10uF | 3 | 16V |
| 电解电容 | 33uF | 1 | 16V |
| 电解电容 | 47uF | 2 | 25V |
| 电解电容 | 100uF | 3 | 35V |
| 电解电容 | 220uF | 1 | 35V |
| 电解电容 | 470uF | 1 | 35V |
| 瓷片电容 | 300P | 1 | 63V |
| 瓷片电容 | 1000P | 2 | 63V |
| 瓷片电容 | 4700P | 1 | 63V |
| 瓷片电容 | 0.01uF | 3 | 63V |
| 瓷片电容 | 0.1uF | 2 | 63V |
| 瓷片电容 | 0.47uF | 1 | 63V |
| 瓷片电容 | 1uF | 1 | 250V |
| 瓷片电容 | 2uF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发光二极管 | 2 | ||
| 稳压二极管 | 2CW54 | 2 | |
| 稳压二极管 | 2CW76 | 1 | |
| 光敏二极管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场效应管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三端稳压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 2 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 互 感 线 圈 | 1 | ||
| ZSY挂箱 | ZSY﹣01 | 1 | |
| ZSY挂箱 | ZSY﹣02 | 1 | |
| ZSY挂箱 | ZSY﹣03 | 1 | |
| ZSY挂箱 | ZSY﹣04 | 1 | |
| ZSY挂箱 | ZSY﹣05 | 1 | |
| ZSY挂箱 | ZSY﹣06 | 1 | |
| 九孔底板挂箱 | 2 | ||
| 定 时 器 | NE555 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 功率放大 器 | LA4101 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 集 成 运 放 | UA741 | 2 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 三相电机 | 380V﹣△接 | 1 | |
| 条形磁铁 | 1 | ||
| 铁棒 | 1 | ||
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 40 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 防腐皮 | 1块 | ||
| 凳子 | 2张 | ||
HYD-Y-528 · 立式电工实验台
HYD-Y-528立式电工实验台 一、产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖结合采用较…
HYD-Y-528立式电工实验台
| 元 件 名 称 | 型 号 | 数 量 | 备 注 | |||
| 挂箱 | 电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成 | HYD-01 | 1 | |||
| 由常用分立元件，RC选频网络测定单元组成 | HYD-02 | 1 | ||||
| 三相负载 | HYD-03 | 1 | ||||
| 继电控制一单元 | HYD-04 | 1 | ||||
| 继电控制二单元 | HYD-05 | 1 | ||||
| 交流电机 | 180W | 1 | ||||
| 工 具 | ||||||
| 万 用 表 | MF47 | 1 | ||||
| 数字万用表 | DT890B+ | 1 | ||||
| 尖 嘴 钳 | 1 | |||||
| 电 烙 铁 | 2 | |||||
| 烙 铁 架 | 2 | |||||
| 螺 丝 刀 | 3 | |||||
| 剥 线 钳 | 1 | |||||
| 连 接 线 | 40 | |||||
| 其 他 | ||||||
| 实验台 | 1台 | |||||
| 实验桌 | 1张 | |||||
| 防腐皮 | 1张 | |||||
| 凳子 | 2张 | |||||
| | ||||||
课程与实训项目
按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。
软件与数字资源
可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。
场地与交付准备
明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。
应用与部署
- 适用对象
- 职业院校、应用型院校及专业技能实训场景
- 部署方式
- 按课程、设备型号与工位需求确认配置及安装安排
- 环境条件
- 选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认
