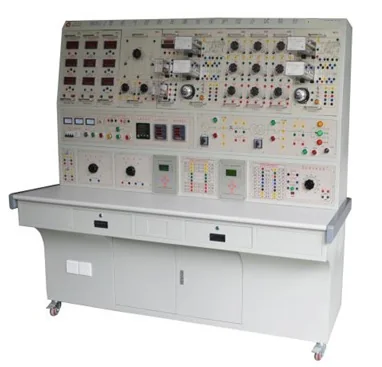

电力系统继电保护实训考核设备

HYD-DLC-2C · 继电保护综合实验装置

HYD-DLC-2C型继电保护综合实验装置 一、概 述 该实验装置是结合生产实际应用、发展和综合了目前高等院校《继电保护》《电气设备》《自动装置》《工厂供电》等多门专业课程中的教学内容，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，采用常规继电器实验，能实现对电力保护的原理性学习及理解，能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高…

HYD-DLC-2C型继电保护综合实验装置

一、概 述
该实验装置是结合生产实际应用、发展和综合了目前高等院校《继电保护》《电气设备》《自动装置》《工厂供电》等多门专业课程中的教学内容，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，采用常规继电器实验，能实现对电力保护的原理性学习及理解，能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高，实验教学系统性强，占用实验场地少，性价比高等优点。适用于电力类、电气类各专业相关课程的教学实验。
二、产品特点
1、实验项目齐全，综合了目前国内各类院校“电力系统继电保护”、“工厂供电”等课程的实验项目，实验内容丰富，设计合理，有利于拓宽学生的知识面。
 2、实验装置具有良好的兼容性和可扩展性。实验装置采用平台式设计，实验模块采用组件式，各校可根据实验教学需要，灵活选用实验模块，以后需增加实验的深度和广度，只需添加部件即可。
3、实验装置的直观性强。各继电器均为凸出式，安装在面板的表面，学生可清晰地看到各种继电器的动作，方便地对继电器整定值进行调节，同时，在各面板上均画有继电器等部件的电气原理图，完全和教材相符，有利于学生对书本知识的理解，提高实验效果。
4、实验装的整套性强，实验中需要的交直流电源、仪器仪表、继电器及其实验连接专用导线等所有部件配置齐全，学校购买时，不需要添加任何设备，即可完成所要求的实验内容。
5、实验的真实性，实验中所采用的继电器均为目前电力系统现场采用的继电器，较好地反映了电力系统的现状，为学生毕业后能够迅速地从事继电保护系统的设计、安装、调试、检修等工作打下了良好的基础。
三、技术参数
1.输入电源：三相四线　380V±10%　50Hz。
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m。
3.装置容量：＜1.5kVA。
4.外形尺寸：180×73×166(单位：cm)。
四、装置配置
装置由控制屏、实验桌及实验组件等组成。采用不同的挂件组合即可完成不同的实验内容。
1、实验控制屏
主要由三相交流电源，断路器，可调电阻盘、负载等组成，控制屏电源由接触器通过启、停按钮进行控制。装有电流型漏电保护装置，控制屏内、外或强电输出有漏电现象，即刻告警并切断总电源，确保实验安全。实验装置三相交流电源通过三相调压器输出连续可调交流电压，最大功率达3KVA。并配有输出功率为0.5KVA的单相调压器，可输出0-220V连续可调单相交流电压,配有模拟线路模型，可通过线路模型进行各种微机实验。本装置综合了与工厂供电相关的微机线路保护、变压器保护，采用的是工业现场产品，线路模型能较典型的模拟工厂的现场状况，有利于进行理论分析和数值分析
2、桌体结构
实验桌由钣金为主体架构，桌面为防火、防水、耐磨双聚氰胺高密度板；设有两抽屉（带锁），用于放置工具及资料。
3、挂件挂置的具体方法
1）DL03数字电秒表挂箱
2）DL04空气开关挂箱
3）DL06光字牌挂箱
4）DL07继电器挂箱（一）
5）DL08继电器挂箱（二）
6）DL09继电器挂箱（三）
7）DL10继电器挂箱（四）
8）DL11继电器挂箱（五）
9）DL12继电器挂箱（六）
10）DL13继电器挂箱（七）
11）DL14继电器挂箱（八）
12) DL15重合闸继电器及控制部件挂箱
13) DL16差动继电器挂箱
14) DL17直流数字电压、电流表挂箱
15) DL18交流电流表挂箱
16) DL19交流电压表挂箱
17) DL20可调电阻挂箱（一）
18) DL21可调电阻挂箱（二）
19) DL22可调电阻挂箱（三）
五.实验项目
1.电磁型电流继电器和电压继电器实验
2.电磁型时间继电器实验
3.信号继电器实验
4.DZ、DZB、DZS系列中间继电器实验
5.6～10kV线路过电流保护实验
6.低电压启动过电流保护及过负荷保护实验
7.BFY-12A晶体管负序电压继电器实验
8.复合电压启动过电流保护实验
9.冲击继电器实验
10.重复动作手动复归中央信号装置实验
11.重复动作自动复归中央音响信号装置实验
12.具有灯光监视的断路器控制回路实验
13.具有灯光和音响监视的断路器控制回路实验
14.闪光继电器构成的闪光装置实验
15.装设跳跃闭锁继电器的断路器控制回路实验
16.电流闭锁电压速断保护实验
17.DH-3型三相一次重合闸装置实验
18.BCH-2差动继电器特性实验
19.过流保护与三相自动重合闸装置综合实验
2.微机保护保护
1、线路的微机继电保护
2、线路电流速断保护
3、线路电流延时速断保护
4、线路定时限过电流保护
5、线路反时限过电流保护
6、变压器微机继电保护
7、变压器电流速断保护
8、变压器过电流保护
9、变压器瓦斯保护
10、变压器过负荷保护

HYD-DL-4B · 电力系统发电机保护实训装置

HYD-DL-4B型 电力系统发电机保护实训装置 一、概述 设备入口均设有漏电保护器。 整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。 实验系统由屏柜、多功能微机保护装置（发电机保护）、模拟信号系统、模拟断路器、控制电源等构成。 二、配置说明 1、多功能微机保护装置（发电机保护） 尺寸：1240mm×500mm×2000mm 正常工作…

一、概述
设备入口均设有漏电保护器。
整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。
实验系统由屏柜、多功能微机保护装置（发电机保护）、模拟信号系统、模拟断路器、控制电源等构成。
二、配置说明
1、多功能微机保护装置（发电机保护）
尺寸：1240mm×500mm×2000mm
正常工作温度：0～40˚。
贮存及运输：  -25～70˚。
额定电气参数
直流电源：交流电压输入：220V，允许偏差：+7%，-10%
                     直流输出：5V/3A;+12V/0.5A;-12V/0.5A;24V/0.5A
频率：50Hz
过载能力：电流回路：2倍额定电流，连续工作
                                               10倍额定电流，允许10S
                                               40倍额定电流，允许1S
                      电压回路：1.5倍额定电压，连续工作
功耗：交流电流：<1VA/相（In=3A）
                                     <0.5VA/相（In=0.5A）
            交流电压：<0.5VA/相
            直流：正常时<35W
                             跳闸时<50W
采用7寸多彩触摸屏，显示直观生动，采用触控弹窗的方式，配备电阻触摸笔，信息输入方便，装置配置具有隔离的RS485通讯总线接口和LAN接口，向用户提供开放的通讯协议，与计算机联网通信，可将以上测量参数上传计算机显示，及下载装置的各种参数。
提供配套微机保护图形化编程软件。
微机保护图形化编程软件用于微机保护装置的在线设置及监控，包括通讯监视、读取定值、下载定值、读取报告、读取SOE报告、读取录波数据等功能。图形化保护装置操作方式与对应的多功能微机保护装置操作方式一致。通过以太网口与多功能微机保护装置硬件连接，对微机保护装置实现同步监测及同步设置。能够实现在程序运行的过程中监测、跟踪和记录信号数据，用信号记录可获得程序执行期间的数据，将采集到的信号上传到主机用于显示、分析。 可通过以太网接口将上位机设置数据（如定值、压板、系统参数）下载至实际保护装置。
发电机差动保护测控装置功能：
三相差动保护，与现场保护一致。
差动速度保护、比例制动差动保护、CT断线检测、差流越限、超温告警/跳闸、过温告警。
a)差动速断保护、最小Id、Ir整定范围：0.00～99.99A，级差0.01A，误差不超过±5%；差流越限整定范围： 0.00～19.99A，级差0.01A，误差不超过±5%；
b)时间元件整定范围：差流越限时限：0.00～9.99S；级差0.01S，误差不超过±1%；
c)比例系数整定范围：0.00 ～0.99；
发电机后备保护功能：
复合电压启动元件、三段复合电压（方向）过流保护（三时限）、（零压闭锁）零序（方向）过流保护、零序过压保护、低电压保护、过电压、负序过压、过负荷、TV断线检测、超温告警/跳闸、过温告警。
技术指标
发电机后备电流保护
a)电流Ⅰ、Ⅱ、Ⅲ段、零序过流、负序过流整定范围：0.00～99.99A，级差0.01A，误差不超过±5%；低电压闭锁、负序电压闭锁整定范围：0.0～199.9V，级差0.1V，误差不超过±5%；
b)时间元件整定范围：电流Ⅰ、Ⅱ段、零序过流、负序过流：0.00～9.99S，电流Ⅲ段：0.00～29.99S；级差0.01S，误差不超过±1%；
发电机后备电压保护
a) 低电压保护整定范围：0.0～89.9V，级差0.1V，误差不超过±5%；过电压保护整定范围：90.0～199.9V，级差0.1V，误差不超过±5%；零序过压保护整定范围：100.0～199.9V，级差0.1V，误差不超过±5%；
b)时间元件整定范围：低电压、过电压、零序过压：0.00～99.99S，级差0.01S，误差不超过±1%；
其他保护
a)过负荷保护整定范围：0.00～99.99A，级差0.01A，误差不超过±5%；
b)低周解列保护整定范围：45.00～49.99Hz，级差0.01Hz，误差不超过±1%；
c)闭锁电流整定范围：0.00～4.99A，级差0.01A，误差不超过±5%；
d)闭锁滑差整定范围：0.00～9.99Hz，级差0.01Hz，误差不超过±1%；
e)时间元件整定范围：过负荷：0.00～9.99S，级差0.01S，误差不超过±1%；低周解列：0.00～19.99S，级差0.01S，误差不超过±1%；
2、信号模拟系统
采用电阻、电抗器等元件物理模拟，产生运行信号或故障信号。满足发电机保护实验相关要求。
一次接线图：模拟一次线路构成
模拟断路器：用三相交流接触器模拟实现。
互感器外接接口：配置电流互感器两组，电压互感器一组，用于保护装置等的接入。
短路故障模拟单元：能够满足各种类型短路（单相接地、两相短路、两相短路接地、三相短路）故障操作。包括接触器和短路电抗/电阻。
3、二次控制部分
直流电源：DC24V/5A。
模拟断路器：包括合闸、跳闸按键（带指示灯）；保护控制节点；断路器位置信号节点。
指示灯：DC24V LED指示灯
包含辅助按键、工作电源开关等。
三、实验项目
（1）发电机差动保护实验
1.发电机差动速断保护实验
2.发电机比率制动差动保护实验
3.发电机模拟超温保护实验
4.发电机模拟过温保护实验
（2）发电机后备保护实验
1.发电机过电流保护实验
2.发电机低电压闭锁过电流保护实验
3.发电机复合电压闭锁过电流保护实验
4.发电机过电压保护实验
5.发电机零序过压保护实验
6.发电机负序过压保护实验
7.发电机低电压保护实验
8.发电机过负荷保护实验
9.发电机低周解列实验
10.发电机模拟超温保护实验
11.发电机模拟过温告警实验

HYD-WX-01A · 电力系统微机线路保护实验装置

HYD-WX-01A型电力系统微机线路保护实验装置 电力系统微机线路保护实验装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验，可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、…

电力系统微机线路保护实验装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验，可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台，而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。
一、装置的安全保护体系
1.三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与保护。
2.控制屏电源由接触器通过起、停按钮进行控制。
3.屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。
4.三相调压器原、副边设有过流保护技术，相间、线间过电流或直接短路均能自动保护。
5.设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
二、实验项目
1.系统实验
(1)模拟系统正常﹑运行方式实验
(2)模拟系统短路实验
(3)保护装置静态试验
(4)微机保护装置基本功能试验
(5)微机定时限过电流保护
(6)微机无时限电流速断保护
(7)微机带时限电流速断保护
(8)阶段式电流保护
(9)运行方式对保护灵敏度的影响及灵敏度校验
(10)电流电压连锁保护
(11)反时限保护实验
(12)阶段式过电流保护与自动重合闸前加速
(13)阶段式过电流保护与自动重合闸后加速
(14)其它线路保护形式研究
   功率方向过电流保护实验
   零序电流保护实验
   过负荷保护实验
   低压减载实验
2.电磁型继电器特性与保护
(1)电磁型电流继电器和电压继电器实验
(2)电磁型时间继电器实验
(3)电磁型中间继电器实验
(4)信号继电器实验
(5)线路过电流保护实验
(6)电流速断保护
(7)两段式过电流保护
(8)电流闭锁电压速断保护
(9)发电机过电压保护
3.设计性实验
———根据实验题目自行设计﹑自拟步骤自行接线，完成实验
(1)电流电压连锁速断保护与过电流保护实验
(2)电流电压连锁速断﹑过电流综合保护与自动重合闸实验
(3)反时限电流保护与过电流保护实验
(4)反时限﹑过电流综合保护与自动重合闸实验
(5)电流电压连锁保护与自动重合闸前加速实验
(6)电流电压连锁保护与自动重合闸后加速实验
(7)反时限过电流与自动重合闸前加速保护
(8)反时限过电流与自动重合闸后加速保护

HYD-WB-1 · 电力系统微机变压器保护实验装置

HYD-WB-1型电力系统微机变压器保护实验装置 一、产品概述 电力系统微机变压器保护实验装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过实验，能进一步理解电力系统微机变压器保护的原理，并能掌握保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力…

一、产品概述
电力系统微机变压器保护实验装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过实验，能进一步理解电力系统微机变压器保护的原理，并能掌握保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业变压器保护教学实验平台.
二、装置的安全保护体系
1.总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2.控制屏电源由接触器通过起、停按钮进行控制。
3.屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。
4.三相调压器原、副边均设有过流保护装置，相间、线间有过电流或直接短路时均能自动保护。
5.设有定时器兼报警记录仪（服务管理器），对违规使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
三、技术性能
1.输入电源：三相四线　380V±10%　50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）  海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：187cm×73cm×166cm
四、实验项目
1.系统正常运行及不平衡电流的测量实验
2.模拟变压器瓦斯保护实验
3.变压器的电流速断保护实验
4.微机变压器纵差动保护整定实验
5.变压器的二次谐波制动实验
6.变压器差动速断保护实验
7.三绕组变压器差动保护实验
8.Y/Y-12双绕组变压器差动保护实验
9.Y/△-11双绕组变压器差动保护实验
10.对比率制动特性的研究实验
11.双绕组变压器的过电流保护实验
12.三绕组变压器的过电流保护实验
13.变压器低电压起动过电流保护实验
14.变压器复合电压起动过电流保护实验
15.中性点直接接地运行变压器零序保护实验
16.部分中性点接地运行变压器零序保护实验
17.双绕组变压器的过负荷保护实验
18.三绕组组变压器的过负荷保护实验
19.Y/△-11双绕组变压器过电流保护实验—— 由学生自行设计考核
20.Y/△-11双绕组变压器过负荷保护实验——由学生自行设计考核
21.双绕组变压器保护综合实验——由学生自行设计考核
22.三绕组变压器保护综合实验——由学生自行设计考核


订购指南
“电力系统微机变压器保护实验装置”能为用户展示美观大方的外形，实用的结构和工艺，产品质量稳定可靠。此外，还可为用户提供培训、维修等服务。
本装置实验功能完备，通用性强，能完成继电保护、自动装置、电气设备、工厂供电、电力系统微机保护等多门课程的实验，具体学校可根据自己的需要进行配置。用户如有特殊要求，本企业可另行提供特殊要求的部件。
由于本装置的用途广泛，实验功能完备，投资效益明显，因而是全日制高等院校、电大、职大、中专、职业技术学校等电力、电气类专业理想的实验设备。
本产品在供货时附有使用说明、实验指导书等技术资料，并配有实验连接线导线和备件。欢迎与本企业洽谈业务！

HYD-LB-05 · 电力系统微机发电机保护实训装置

HYD-LB-05型电力系统微机发电机保护实训装置 一、电力系统微机发电机保护实训装置概 述 发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，同时发电机本身价格昂贵的，因此，应对各种不同的故障和不正常运行状态，安装性能完善的继电保护装置。 “电力系统微机发电机保护实训装置”是根据高职高专教材《继电保护技术》、《发电厂及变电站电气设备》、《发电厂及变电站二次回路》等内容，再结合工业现场的应用而设计的。本装置适用于发电，…

HYD-JB-04 · 电力系统微机保护综合实训装置

HYD-JB-04型电力系统微机保护综合 实训装置 一、概 述 当前电力系统继电保护绝大多数采用微机型保护装置，它作为现代化的保护装置在电力系统二次部分中占有非常重要的位置。因此，对于电力系统专业技术的学生以及在岗的专业技术人员掌握微机装置的接线、参数设置及调试都非常重要。 “电力系统微机保护综合实训装置”是针对职业院校的电力技术类专业“电力系统继电保护”、“电力系统微机保护”及相关专业课程设计的综合型实训装置。该实训装置采用电力工程中…

HYD-JB-04型电力系统微机保护综合实训装置
一、概 述
当前电力系统继电保护绝大多数采用微机型保护装置，它作为现代化的保护装置在电力系统二次部分中占有非常重要的位置。因此，对于电力系统专业技术的学生以及在岗的专业技术人员掌握微机装置的接线、参数设置及调试都非常重要。
“电力系统微机保护综合实训装置”是针对职业院校的电力技术类专业“电力系统继电保护”、“电力系统微机保护”及相关专业课程设计的综合型实训装置。该实训装置采用电力工程中广泛应用的微机线路测控装置和微机变压器测控装置，配置模拟一次系统（含输电线路、电力变压器、负载阻抗、短路阻抗）、三相可调电源调压器、系统故障设置模块、智能故障设置排除及考核装置等功能模块，可以完成微机线路、微机变压器保护装置的特性测试、接线、以及线路保护、变压器保护的参数整定设置、运行等方面的实训和考核项目。本装置可用于电力行业培训，也可以用于职业院校等相关专业的实训教学。
二、特 点
1.实训装置的核心设备—微机线路测控装置、微机变压器测控装置，并具有物理模拟一次系统，使学生可以很直观的了解电力系统发生各类短路故障时电量参数的变化。
2.实训装置具有升级接口，用户可以在基于模拟一次系统基础上扩展继电保护及二次回路实训项目。
3.通信组网：实训装置具有RS-485总线接口，可以实现基于微机测控装置的电力系统SCADA。
三、技术性能
1.额定电压：三相五线～380V±10%  50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.额定容量：3.0kVA
4.外形尺寸：1240mm×500mm×2000mm
四、实训项目
微机线路保护实训
1.模拟电力系统正常、运行方式
2.模拟系统短路
3.微机定时限过流保护
4.微机带时限电流速断保护
5.微机无时限电流速断保护
6.阶段式过电流保护
7.运行方式对保护灵敏度的影响及灵敏度校验
8.电流电压连锁保护
9.反时限电流保护
10.阶段式过电流保护与自动重合闸前加速
11.阶段式过电流保护与自动重合闸后加速
12.其它线路保护形式
微机变压器保护实训
13.系统正常运行及不平衡电流的测量
14.模拟变压器瓦斯保护
15.变压器差动保护
16.变压器过电流保护
17.变压器反时限过电流
18.变压器过负荷保护
19.变压器零序过电流保护
回路故障排除
20.微机线路故障排除
21.微机变压器故障排除

HYD-DLZ-01A · 电力自动化及继电保护实验装置

HYD-DLZ-01A型电力自动化及继电保护实验装置 一、概 述 电力自动化及继电保护实验装置 ”是综合了目前高等院校《继电保护》、《电气设备》、《自动装置》、《工厂供电》、《电力系统微机保护》等多门专业课程中的教学内容，结合生产实际应用和发展，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用…

HYD-DLZ-01A型电力自动化及继电保护实验装置

一、概 述
电力自动化及继电保护实验装置”是综合了目前高等院校《继电保护》、《电气设备》、《自动装置》、《工厂供电》、《电力系统微机保护》等多门专业课程中的教学内容，结合生产实际应用和发展，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高，实验教学系统性强，占用实验场地少，性价比高等优点。
装置采用挂件式结构，可根据实验内容进行组合，安装使用方便。实验仪表精度高，具有数字化、智能化及人机对话等功能，用户根据需要进行选择。装置对控制屏及测量部件所涉及的电源、仪器仪表等均采取可靠的保护，同时还设置了可靠的人身安全保护体系，避免因学生在实验中的误操作而造成实验系统的损坏和人身伤害。
二、特 点

1.综合性强　综合了目前国内各类院校中《电力自动化》及《继电保护》等课程的实验项目。
2.适应性强　能满足各类院校《电力自动化》和《继电保护》相关课程的实验教学要求，实验的深度与广度可根据实际需要作灵活调整。本装置采用组件式挂箱结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3.整套性强　该装置从仪器仪表、专用电源、继电器及其它实验部件到实验连接专用导线等均配套齐全，所提供部件的性能、规格等均能满足实验的需要。
4.直观性强　各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确、操作、维护方便。
5.科学性强　装置占地面积较少，节约了实验用房，减少基建投资；配套的继电器及其设备均采用电力系统自动化及继电保护装置中实际应用的现场设备，真实性强，并均经特殊设计。装置外形整齐美观，能改善实验环境；电力自动化及继电保护实验内容丰富，设计合理，除了加深理论知识外，还为学生走向社会，从事发电厂、变电所、工矿企业的供配电工作，继电保护系统的设计、安装、调试、检修等，打下良好的基础。测量仪表采用数字式、智能化及人机对话等相结合，能满足实验教学的需要，使实现装置测量手段的现代化；设有定时器报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。
6.开放性强　控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置，确保操作者的安全；各电源输出均有监视及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良。所有这些功能均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
三、技术性能
1.输入电源：三相四线　380V±10%　50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）  海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：187cm×73cm×166cm
四、装置的配备及要求
本装置将实验所需的交流电源、高压直流电源、交流测量仪表、直流测量仪表、电子秒表、各种规格的负载电阻及各种规格的继电器等有机地结合在一起，配套齐全。用户不需要购买任何配套设备，即可完成所有实验。
本装置由控制屏、实验桌及实验组件等组成。采用不同的挂件组合即可完成不同的实验内容。
五、实验项目
1.电磁型电流继电器和电压继电器实验
2.电磁型时间继电器实验
3.信号继电器实验
4.DZ、DZB、DZS系列中间继电器实验
5.6～10kV线路过电流保护实验
6.低电压启动过电流保护及过负荷保护实验
7.BFY-12A晶体管负序电压继电器实验
8.复合电压启动过电流保护实验
9.冲击继电器实验
10.重复动作手动复归中央信号装置实验
11.重复动作自动复归中央音响信号装置实验
12.具有灯光监视的断路器控制回路实验
13.具有灯光和音响监视的断路器控制回路实验
14.闪光继电器构成的闪光装置实验
15.装设跳跃闭锁继电器的断路器控制回路实验
16.电流闭锁电压速断保护实验
17.发电机过电压保护实验
18.DH-3型三相一次重合闸装置实验
19.自动重合闸前加速保护实验
20.自动重合闸后加速保护实验
21.微机保护实验
(1)微机保护装置基本功能实验
(2)6～10kV线路微机过电流保护实验
(3)运行方式对保护灵敏度的影响及灵敏度校验
(4)低电压启动过电流及过负荷微机保护实验
(5)过电流保护与自动重合闸实验
(6)过电流保护与自动重合闸前加速实验
(7)过电流保护与自动重合闸后加速实验
(8)单侧电源辐射式输电线路三段式电流保护实验
(9)三段式过电流保护与自动重合闸实验
(10)微机反时限过流保护实验
(11)微机功率方向过电流保护实验
(12)非同期闭锁与自动重合闸实验
(13)零序电流保护实验
(14)低压减载实验
六、装置的安全保护体系
1.三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2.控制屏电源由接触器通过起、停按钮进行控制。
3.屏上装有两套电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。
4.单、三相调压器输出处设有过流保护装置，相间、线间过电流或直接短路均能自动保护。
5.设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
6.各种电源及各种仪表均有完善的保护功能。

HYD-JB-3 · 电力系统微机变压器保护实训考核装置

HYD-JB-3型电力系统微机变压器保护实训考核装置 一、概 述 电力系统微机变压器保护实训考核装置采用现代电力工程中广泛应用的微机变压器差动保护装置和后备保护装置，配以电源、三卷变压器、互感器、故障设置设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。 二、技术性能 1.输入电源：三相四线 380V±10% 50Hz 2.工作环境：温度-10…

HYD-JB-3型电力系统微机变压器保护实训考核装置
一、概 述
电力系统微机变压器保护实训考核装置采用现代电力工程中广泛应用的微机变压器差动保护装置和后备保护装置，配以电源、三卷变压器、互感器、故障设置设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。
二、技术性能
1.输入电源：三相四线　380V±10%　50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）  海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：830mm×750mm×1800mm
三、实训考核项目
1.基本实训项目
(1)系统正常运行及不平衡电流的测量
(2)模拟变压器瓦斯保护
(3)变压器的电流速断保护
(4)微机变压器纵差动保护整定
(5)变压器的二次谐波制动
(6)变压器差动速断保护
(7)三绕组变压器差动保护
(8)Y/Y-12双绕组变压器差动保护
(9)Y/△-11双绕组变压器差动保护
(10)对比率制动特性的研究
(11)双绕组变压器的过电流保护
(12)三绕组变压器的过电流保护
(13)变压器低电压起动过电流保护
(14)变压器复合电压起动过电流保护
(15)中性点直接接地运行变压器零序保护
(16)部分中性点接地运行变压器零序保护
(17)双绕组变压器的过负荷保护
(18)三绕组组变压器的过负荷保护
(19)二次回路接线
(20)二次回路调试
(21)保护计算整定
(22)保护动作试验
2.考核项目----根据题目自行设计﹑自拟步骤自行接线，完成考核
(23)Y/△-11双绕组变压器过电流保护
(24)Y/△-11双绕组变压器过负荷保护核
(25)双绕组变压器保护综合
(26)三绕组变压器保护综合
(27)二次回路故障排除

HYD-JB-2 · 电力系统微机线路保护实训考核装置

HYD-JB-2型电力系统微机线路保护实训考核装置 一、概 述 电力系统微机线路保护实训考核装置 是综合了目前高职、高专电气类《电力系统自动装置》、《电力系统基础》和《微机保护技术》等课程内容并结合发电厂、变电所及厂矿企业发电、供电和用电等实际情况而研制的新一代实训产品。该装置采用现代电力工程中广应用的微机变压器保护装置，配以电源、三绕组变压器、互感器、故障设置模块等组成。主要完成保护装置特性测试、接线、整合、运行、继保等方面的实训。可…

HYD-JB-2型电力系统微机线路保护实训考核装置
一、概 述
电力系统微机线路保护实训考核装置是综合了目前高职、高专电气类《电力系统自动装置》、《电力系统基础》和《微机保护技术》等课程内容并结合发电厂、变电所及厂矿企业发电、供电和用电等实际情况而研制的新一代实训产品。该装置采用现代电力工程中广应用的微机变压器保护装置，配以电源、三绕组变压器、互感器、故障设置模块等组成。主要完成保护装置特性测试、接线、整合、运行、继保等方面的实训。可用于电力行业培训、也可用于高等院校、高职高专、中专技校等相关专业学生实训考核。
二、技术性能
1.输入电源：三相四线　380V±10%　50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）  海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：830mm×750mm×1800mm
三、实训考核项目
1.系统试验项目
(1)模拟系统正常﹑运行方式
(2)模拟系统短路
2.微机线路距离保护装置试验项目
(1)相间距离Ⅰ段
(2)相间距离Ⅱ段
(3)零序电流保护
(4)接地距离
(5)工频变化量距离保护
 3.微机线路保护装置试验项目
(1)微机定时限过电流保护
(2)微机无时限电流速断保护
(3)微机带时限电流速断保护
(4)阶段式电流保护
(5)运行方式对保护灵敏度的影响及灵敏度校验
(6)电流电压连锁保护
(7)反时限保护实验
(8)阶段式过电流保护与自动重合闸前加速
(9)阶段式过电流保护与自动重合闸后加速
(10)其它线路保护形式
  功率方向过电流保护
   零序电流保护
   过负荷保护
   低压减载
(11)二次回路接线
(12)二次回路调试
(13)保护计算整定
(14)保护动作试验
4.考核项目--------根据题目自行设计﹑自拟步骤自行接线，完成考核
(1)电流电压连锁速断保护与过电流保护
(2)电流电压连锁速断﹑过电流综合保护与自动重合闸
(3)反时限电流保护与过电流保护
(4)反时限﹑过电流综合保护与自动重合闸
(5)电流电压连锁保护与自动重合闸前加速
(6)电流电压连锁保护与自动重合闸后加速
(7)反时限过电流与自动重合闸前加速保护
(8)反时限过电流与自动重合闸后加速保护
(9)二次回路故障排除

HYD-JB-01 · 电力系统微机线路保护实训考核装置 弘毅道教学

HYD-JB-01型电力系统微机线路保护实训考核装置 一、概 述 电力系统微机线路保护实训考核装置 采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、故障设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。 二、技术性能 1.输入电源：三相四线 380V±10% 50Hz 2.工作环境：温度-10℃～+40℃ 相对湿度…

HYD-JB-01型电力系统微机线路保护实训考核装置
一、概 述
电力系统微机线路保护实训考核装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、故障设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。
二、技术性能
1.输入电源：三相四线　380V±10%　50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）  海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：830mm×750mm×1800mm
三、实训考核项目
1.基本实训项目
(1)模拟系统正常﹑运行方式
(2)模拟系统短路
(3)微机无时限电流速断保护
(4)微机定时限过电流保护
(5)微机定时限过电流保护
(6)微机无时限电流速断保护
(7)微机带时限电流速断保护
(8)阶段式电流保护
(9)运行方式对保护灵敏度的影响及灵敏度校验
(10)电流电压连锁保护
(11)反时限保护实验
(12)阶段式过电流保护与自动重合闸前加速
(13)阶段式过电流保护与自动重合闸后加速
(14)其它线路保护形式
   功率方向过电流保护
   零序电流保护
   过负荷保护
   低压减载
(15)二次回路接线
(16)二次回路调试
(17)保护计算整定
(18)保护动作试验
2.考核项目--------根据题目自行设计﹑自拟步骤自行接线，完成考核
(19)电流电压连锁速断保护与过电流保护
(20)电流电压连锁速断﹑过电流综合保护与自动重合闸
(21)反时限电流保护与过电流保护
(22)反时限﹑过电流综合保护与自动重合闸
(23)电流电压连锁保护与自动重合闸前加速
(24)电流电压连锁保护与自动重合闸后加速
(25)反时限过电流与自动重合闸前加速保护
(26)反时限过电流与自动重合闸后加速保护
(27)二次回路故障排除
