HYD-DQ-6 · 电力系统综合自动化技能实训考核平台

HYD-DQ-6 电力系统综合自动化技能实训考核平台 一、概 述 : 电力系统综合自动化技能实训考核装置由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事发电人员的培训。 二、特 点： 1…

HYD-DQ-6电力系统综合自动化技能实训考核平台

一、概 述:

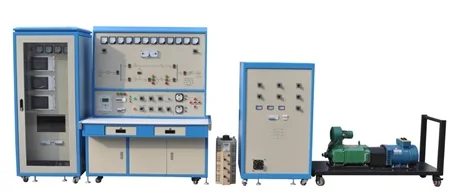

电力系统综合自动化技能实训考核装置由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事发电人员的培训。
二、特 点：
1、多功能一体化综合型实验装置，充分展示现代电能发电、并网、传输全过程。
2、实验平台主要设备：实验台、控制柜、发电机组、三相可调负载等。
3、控制柜包括三大部分：微机准同期装置、微机励磁装置、微机调速装置。
4、可开展完整的电力实验内容：发电机组的起动与动转、同步发电机励磁控制、同步发电机准同期并列运行、系统稳定性实验、单机带负荷实验、系统并网实验等多达二十几类实验。
5、微机装置人机交互界面采用大容量，高清晰的7吋彩色触摸屏，能实时显示系统的电压、电流、频率、无功等各项电气参数，全触摸屏参数设置与指令操作，人机友好互动，可菜单中文显示，图文并茂。
6、微机装置采用DSP+CPLD高端芯片：为满足实验平台控制系统的需要，采用高性能、高精度工业控制32位定点DSP控制器，用软件实现数据处理，功能更强大，算法更灵活，能够满足大计算量、运算速度高的要求；CPLD是一种复杂可编程逻辑器件，采用计算机辅助设计技术把设计生成的数据文件配置进芯片内部的静态数据存储器（SPAM）来完成，具有可重复编程性，可以灵活配置硬件逻辑电路，降低了PCB板的空间和复杂度，提高运行可靠性。将DSP+CPLD结合并应用于实验平台控制中，加以改进的控制算法和硬件结构，使整个控制系统达到快速性、精确性和稳定性的要求。
7、人工智能与自适应PID控制：为实现发电机转速及输出电压的精确、平稳、安全的调节，消除控制过程中的振荡现象，本装置将常规PID控制器与自校正算法相结合并利用人工智能系统使其在系统状态变化的每一时刻自动调节PID参数，让控制过程时刻处于最优状态。
8、模块化插接式控制器：核心控制器采用模块化插接式设计，主控单元、AD、DA、数字IO、显示等单元相互独立模块化，各模块通过总线进行连接，保证控制系统的可靠性、灵活性和可维护性。
9、具有完善的人身保护功能
三、实训项目
1.原动机的起动与运转
2.调速装置操作
3.调速装置及原动机控制
4.发电机机电特性
5.发电机的空载特性曲线测试
6.发电机的短路特性曲线测试
7.发电机外特性及调整特性
8.发电机零功率因数负载特性
9.同步发电机励磁控制
10.微机励磁装置基本操作
11.不同α角（控制角）励磁电压波形观测
12.同步发电机起励
13.控制方式及其相互切换
14.逆变灭磁和跳灭磁开关灭磁
15.伏赫限制
16.欠励限制
17.同步发电机强励
18.调差特性
19.过励限制
20.准同期并列运行
21.微机准同期装置基本操作
22.自动准同期条件测试
23.线性整步电压形成（相敏环节）测试
24.导前时间整定及测量方法
25.压差、频差和相差闭锁与整定
26.手动准同期并网
27.半自动准同期并网
28.自动准同期并网
29.单机----无穷大系统稳定运行方式
30.单回路稳态对称运行
31.双回路和单回路的稳态对称运行比较
32.单回路稳态非全相运行
33.单机带负荷
34.独立系统特性
35.投、切不同负荷
36.单机甩负荷
37.电力系统功率特性（功角）和功率极限（静态稳定性）
38.无调节励磁时，功率特性和功率极限的测定
39.手动调节励磁时，功率特性和功率极限的测定
40.微机自并励时，功率特性和功率极限的测定
41.微机他励时，功率特性和功率极限的测定
42.单回路、双回路输送功率与功角关系
43.提高电力系统静态稳定性
44.电力系统暂态稳定性
45.短路类型对电力系统暂态稳定性的影响
46.故障切除时间对暂态稳定的影响
47.有无强励磁对暂态稳定性影响试验
48.线路重合闸及其对系统暂态稳定性影响
49.同步发电机异步运行和再同步
50.提高电力系统暂态稳定性的措施
四、配置清单

HYD-DL-6 · 电力系统综合自动化实验装置

F CDL-6型 电力系统综合自动化实验装置 一、系统概述 电力系统综合自动化试验台 是一个自动化程度很高的多功能试验平台，它由发电机组、双回路输电线路及模型、无穷大电源等一次设备组成，通过中间开关站和单回、双回线路的组合，可构成发电机与无穷大系统之间有四种不同联络阻抗，供系统实验分析比较时使用。每台原动机都配有微机自动调速装置和手动调速装置，并且有微机过速保护功能，每台发电机配有微机自动准同期装置和手动同期装置，输电线路还配微机过流保…

一、系统概述
 电力系统综合自动化试验台是一个自动化程度很高的多功能试验平台，它由发电机组、双回路输电线路及模型、无穷大电源等一次设备组成，通过中间开关站和单回、双回线路的组合，可构成发电机与无穷大系统之间有四种不同联络阻抗，供系统实验分析比较时使用。每台原动机都配有微机自动调速装置和手动调速装置，并且有微机过速保护功能，每台发电机配有微机自动准同期装置和手动同期装置，输电线路还配微机过流保护和重合闸装置。每套自动装置都有三种控制方式供选择，并且微机励磁的运行方式和运行参数可在线修改。综合试验台具有各种微机自动装置和手动控制装置，便于学生进行比较实验。电力系统综合自动化试验台是一个自动化程度很高的多功能试验平台。有如下特点：
系统由发电机组、输电线路单元、微机保护单元、负荷调节和同期单元、短路模拟单元等组成;
系统结构紧凑、占地面积小、安装调试和检修方便快捷；
模型参数可以调节，可模拟不同参数的输电线路；
实验系统安全可靠、操作方便灵活、物理现象直观，
综合试验台具有各种微机自动装置和手动控制装置，便于学生进行比较实验。
二、设备技术指标
1.输入电源：三相四线(或三相五线 AC 380V±10％ 50Hz)；
2.工作环境：温度–10℃－+40℃；
3.相对湿度：＜85％（25℃）、海拨＜4000m；
4.整机容量：<15KVA；
5.设备尺寸：1.80m×0.90m×1.80m 重量：约300Kg
6.安全保护：具有电流型漏电保护，电压型漏电保护、隔离变压器浮地保护、交直流电源的过流保护等多种安全措施；
三、设备特点
1.该试验设备综合性强，易于维护；试验现象直观生动，使用、组网方便；稳定性好，既可单套使用，也可多套联网使用。
2.该试验设备主要用于完成《电力系统分析》、《电力系统自动化》、《电气工程基础》、《同步发电机运行》、《电力系统自动装置原理》、《电力系统调度自动化》、《电力工程》、《电力系统微机保护》等课程中的实验项目，并可完成课程设计、毕业设计、实习及某些研究课题等相关实验。
3.此设备采用了和实际电力系统原型具有相同物理性质且参数的标幺值一致的模拟元件，根据相似原理建立起来的电力系统物理模型（把真实的电力系统缩小到实验室中，是真实电力系统的缩影）。
四、设备的技术性能指标
1.同轴机组
三相同步发电机：容量SN=2.5KVA, COSφ=0.8，电压：VN=400V，转速：nN=1500r.p.m，低噪音；
直流电动机（跟三相同步发电机配套使用）：功率：PN=2.2KW，电压：UN=220V，IN=13.6A，转速：nN=1500r/min； COSφ=0.8，低噪音；
机组底盘带有测速、测功角、功角指示器（用特制频闪灯、标刻度圆盘和指针构成，并且该频闪灯也可用于其它系统中作为非接触测速之用）、减振等装置组成；
机座部分配有万向轮，既可方便移动,使用时也可固定。
2.试验操作台采用一体化设计(四个先进的微机自动化装置:微机/手动励磁装置、微机/手动调速装置、微机/手动准同期装置、微机保护装置都内嵌放置在试验台体操作面上，占地少，做实验时非常方便学生接线、观看和记录数据；
3.输电线路（全部采用电抗物理模拟）：采用双回路距离输电线路模型，每回路分两段，并设中间设开关站，使发电机与系统之间可构成四种不同联络阻抗，便于学生实验分析比较；
每相的电抗参数：xL1=xL2=20Ω，xL3=xL4=40Ω；
短路点的Ｎ相对发电机中性点电抗：８Ω；
短路点的Ｎ相对无穷大电源的中性点电抗:12Ω；
四条输电线路全部采用电抗器来模拟，并且电抗器在短 路时不饱和。
5.微机/手动励磁装置性能指标
提供手动、它励、自并励方式；
恒电压、恒电流、恒无功、恒等控制方式；
四种励磁限制功能:
① 定子过电压保护和励磁电流反时限延时过励限制；
② 最大励磁电流瞬时限制；
③ 欠励限制；
④ 伏/赫限制；
具有电力系统稳定器(PSS)功能；
通讯功能：与上位机通讯，实现监控功能；
多种波形的观测；
发电机电压调整范围：20%～120%（单机），20%～130%（单机试验），85%～120%（并网）；
发电机电压调节精度：0.5%UN；
起励超调小于10%UN，甩负荷超调小于15%UN；
调差率±15%可调，档距小于0.1%，测控频率10Hz，即每工频周波测量和控制输出各两次。
具有测试功能（分二区）
a.一区弱电测试孔：由+A、-C、+B、-A、+C、-B等6路脉冲测试孔和1路6脉冲总合测试孔，1 路交流同步电压信号UAC，和一个弱电公共地COM组成，供示波器观察脉冲波形，脉冲相位及相位移动过程等信号。
b.二区强电测试孔（100V）：由三相全控桥的交流输入电压Ua、Ub、Uc和直流输出电压Ud+、Ud－组成，可供示波器观察波形及万用表测量电压幅值。
6.微机/手动调速装置性能指标
测量发电机转速精度优于0.2%；
测量系统功角精度优于1；
手动模拟调节；
微机自动调节；
微机手动调节。
7.微机/手动准同期装置性能指标
测量系统频率，机端电压，系统电压精度优于0.5%；
全自动准同期合闸；
半自动准同期合闸；
断路器合闸时间测定；
多种参数的修改；
通讯功能：与上位机通讯，实现监控功能；
多种波形的观测：为了有利于教学，需设置有关信号测试孔，供观察信号波形用。共有6个测试 孔（含一个参考地），即发电机电压、系统电压、变宽度脉冲、（线性整步电压）形、合闸脉冲和参考地。
8.微机保护装置性能指标
过流保护；
故障电流波形观测；
微机自动重合闸功能；
电流测量值优于1%；
电流波形测试功能:IA、IB、IC、COM四个微机电压测试孔组成故障电流测试，可用存贮示波器，记录故障时的IA、IB、IC短路电流。
9.仪表测量和短路故障模拟单元
各种表计及其切换开关参数:
电流表：0-15A，1.5极（原动机）
0-10A，1.5极（励磁）
电压表：0-250V 1.5级（原动机）
 0-450V，1.5极（发电机）
0-80V，1.5极（励 磁）
0-450，1.5极（开关站）
0-450V，1.5极（系统）
同期表：±3HZ，±10V，2.5极
发电机频率表：40-55HZ，100V，1.0极
A、B、C三相电流：0-7.5A，7.5/5A，1.5极
B、有功功率:0-5KW，7.5/5A，380V/100V，2.5极
C、无功功率：0-4KW，7.5/5A，380V/100V，2.5极
各种带灯操作按钮（全部采用欧姆龙）
各种类型短路故障操作(A相、B相、C相、N相):
单相接地
两相短路
两相短路接地
三相短路
10.采用4KVA整流变压器：
容量：SN=4KVA
接线组别：/Y
变比： 380V/170V；
11.模拟无穷大电源系统：
可以看作内阻抗为零，频率、电压及其相位都恒定不变的一台同步发电机，在本试验台中，将交流380V市电经15KVA三相自耦调压器，通过输电线路与实验用的同步发电机构成一机-无穷大的电力系统；
五、能够完成的实验
（一）同步发电机组实验
1. 发电机组的起动与运转实验
2. 同步发电机空载实验和短路实验
3. 同步发电机V形曲线测定实验
4. 同步发电机外特性实验
（二）准同期并列运行实验
1. 自动准同期条件测试实验
2. 压差、频差整定实验
4. 导前时间整定及测量实验
5. 手动准同期并网实验
6. 半自动准同期并网实验
7. 自动准同期并网实验
（三） 同步发电机励磁控制实验
1. 不同α角（控制角）对应的励磁电压实验
2. 典型方式下的同步发电机起励、并列实验
3. 伏/赫限制实验
4. 欠励限制实验
5. 同步发电机强励实验
6. 定子电流限制实验
7. 调差特性测试实验
8. 过励限制实验
9. 强励实验
（四）电力系统稳定性实验
1. 负荷调节实验
2. 单回路与双回路稳态对称运行比较实验
（五）功率特性和功率极限测定实验
1. 无励磁调节时，功率特性和功率极限的测定实验
2. 手动进行励磁调节时，功率特性和功率极限的测定实验
3. 自动进行励磁调节时，功率特性和功率极限的测定实验
（六） 电力系统暂态稳定性实验
1. 短路类型对电力系统暂态稳定性的影响实验
2. 故障切除时间对暂态稳定的影响实验
3. 有无强励对暂态稳定性影响试验
4. 线路重合闸及其对系统暂态稳定性影响的实验
（七） 单机带负荷实验
1. 独立系统的特性实验
2. 投、切不同负荷的实验
3. 调速器调差特性实验
4. 甩负荷实验
（八）电力系统稳定运行实验
1. 发电机启动和调整实验
2. 电力系统运行方式实验
3. 电力系统负荷调整实验
（九）电力系统分析实验
1. 电力系统潮流计算分析实验
2. 电力系统故障计算分析实验

HYD-LX-05 · 35kV变电站及10kV供配电系统倒闸操作屏

HYD-LX-05型35kV变电站及10kV供配电系统倒闸操作屏 一、概 述 随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。 “HYD-LX-05 35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧…

一、概 述
随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。
“HYD-LX-05  35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。
二、特 点
1.真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境
2.模块化设计：装置以单片机或PLC为核心，将开关的组合模块单元化设计,可扩展性强
3.形象性:装置配置了有声光系统,可以有效提高实训、考核效果
4.软硬结合：装置配有后台软件，客户可选购实现遥测、遥控
三、技术指标
1.输入电源：单相三线～220V±10%  50HZ
2.工作环境：温度-10℃～+50℃
3.装置容量：＜1.5kVA
4.外形尺寸：4000mm×2200mm×500mm
四、实训项目
1.系统运行方式切换倒闸操作
2.线路停电倒闸操作
3.线路送电倒闸操作
4.出线开关从运行状态转检修倒闸操作
5.出线从检修状态转冷备用倒闸操作
6.出线从冷备用转热备用倒闸操作
7.出线从热备用转运行倒闸操作
8.出线从检修转运行倒闸操作
9.两路进线供电转一路供电倒闸操作
10.一路进线供电转两路供电倒闸操作
11.35kV母线从运行状态转检修倒闸操作
12.35kV母线从检修状态转运行倒闸操作
13.35kV变压器从运行状态转检修倒闸操作
14.35kV变压器从检修状转运行倒闸操作
15.10kV母线从运行状态转检修倒闸操作
16.10kV母线从检修状态转运行倒闸操作
17.10kV变压器从运行状态转检修倒闸操作
18.10kV变压器从检修状转运行倒闸操作

HYD-LX-08 · 装表接电工实训系统

HYD-LX-08型装表接电工实训系统 一、概 述 随着我国电力事业的发展，科技水平的提高，电能计量装置发展迅速、种类繁多，而装表接电作为电力工程中较为重要环节，有着十分重要的意义。本实训系统根据装表接电工工种要求，提供了丰富的资源，学生可以在实训系统上完成高压计量接线和低压计量接线，并可实现带电检查，更重要的是，本系统可以全方位的培训学生在不同的供电方式下、不同的用电方式下，正确的选择电能表并装表接电。 本装置采用准实物化设计，学生通…

一、概 述
随着我国电力事业的发展，科技水平的提高，电能计量装置发展迅速、种类繁多，而装表接电作为电力工程中较为重要环节，有着十分重要的意义。本实训系统根据装表接电工工种要求，提供了丰富的资源，学生可以在实训系统上完成高压计量接线和低压计量接线，并可实现带电检查，更重要的是，本系统可以全方位的培训学生在不同的供电方式下、不同的用电方式下，正确的选择电能表并装表接电。
本装置采用准实物化设计，学生通过安装接线及调试过程来熟悉调试装表接电的方法和步骤。
本实训装置能以直观的教学形式对学生进行专业技能的实训，具有装表接线方便、布线简单、实践教学系统性强、性价比高、维护方便等优点。
本装置适用于工厂供配电，电气技术等专业的相关课程的实训考核，也可用于电力行业从事计量、装表、抄表工作的人员培训。
二、特 点
1.布线自主灵活：装置采用实训设备经典形式网孔板结构，学生可以自主、灵活的安排元件器的布局，进行布线设计；
2.资源丰富：装置配备了电源、表计、开关、感性负荷、阻性负荷，方便学生对元件进行检测、接线；
3.保护完善：装置带有过流保护、漏电保护、过压保护。
三、技术性能
1. 外形尺寸：1600mm×750mm×1690mm
2.输入电源：三相四线～380V±10%  50Hz
3.工作环境：温度-10℃～+50℃
4.装置容量：＜5kVA
四、装置配置
(一)屏体
屏体由网孔板、铝质型材构建；桌面为防火、防水、耐磨高密度板；屏下方设有左右两个抽屉（带锁）。装置整体结构坚固、造形美观大方。
(二)实训元件
1.电流互感器
2.电压互感器
3.塑壳断路器
4.微型断器器
5.各式电能表
五、实训项目
1.电流互感器的极性检查
2.电压互感器的极性检查
3.三相四线有功电能表接线
4.三相无功电能计量接线
5.单相电能表接线
6.电能表联合接线
7.单相普通电子式电能表接线
8.电子式多功能电能表接线
9.不同要求下的高压电能计量装置配置、安装、接线
10.不同要求下的低压电能计量装置配置、安装、接线
11.低压电能表和互感器特殊接线
12.电能计量装置接线后的停电检查
13.电能计量装置接线后的带电检查
14.远程抄表系统的安装与调试

HYD-LX-11 · 电能计量技能实训平台

HYD-LX-11型电能计量技能实训平台 一、概 述 电能计量技能实训平台是电力企业生产经营管理及电网安全运行的重要环节,它的准确、可靠，关系到广大电力客户的切身利益。因此，对电能计量人员岗位培训，提高电能计量人员的业务素质和工作技能是计量工作教育培训的重点之一。 本装置根据国家对电能计量人材技能岗位培训需要，具有电能表检验、互感器检验、电能计量装置接线检查及差错电量计算等功能，还设有电能表接线的故障设置功能，能够有效对电能计量相关专业…

一、概 述
电能计量技能实训平台是电力企业生产经营管理及电网安全运行的重要环节,它的准确、可靠，关系到广大电力客户的切身利益。因此，对电能计量人员岗位培训，提高电能计量人员的业务素质和工作技能是计量工作教育培训的重点之一。
本装置根据国家对电能计量人材技能岗位培训需要，具有电能表检验、互感器检验、电能计量装置接线检查及差错电量计算等功能，还设有电能表接线的故障设置功能，能够有效对电能计量相关专业学生及现场工作人员进行培训考核。
二、特 点
1.真实性：本平台所配置的电能表、互感器以及相关的检测设备都采用工业现场中常用的、主流产品。
2.资源丰富：配备了各类电源、表计、开关、感性负荷、阻性负荷，电能表校验仪、互感器校验仪等。
三、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+50℃
3.装置容量：＜5kVA
四、实训项目
（一） 互感器、电能表校验实训
1.电流互感器的极性检查与校验
2.电压互感器的极性检查与校验
3.感应式单相电能表的校验
4.感应式三相三线有功电能表的校验
5.感应式三相四线有功电能表的校验
6.感应式无功电能表的校验
7.单相普通电子式电能表的校验
8.多功能电子式电能表的校验
（二）互感器、电能表故障检测
1.三相四线电能表的错相故障检测
2.三相四线电能表的断线故障检测
3.三相四线电能表的电压互感器极性反接故障检测
4.三相四线电能表的电流互感器极性反接故障检测
5.三相三线电能表的错相故障检测
6.三相三线电能表的断线故障检测
7.三相三线电能表的电压互感器极性反接故障检测
8.三相三线电能表的电流互感器极性反接故障检测

HYD-LX-10 · 热工仪表及控制实训装置

HYD-LX-10型热工仪表及控制实训装置 一、产品概述 热工仪表及控制实训装置按照劳动和社会保障部职业/工种资格（标准）《热工仪表及控制装置安装工》、《热工仪表及控制装置试验工》、《热工仪表及控制装置检修工》实训考核要求而设计的，能够进行多种技能训练，主要完成敏感元件和取源部件的安装、仪表管路的安装、电气导线的敷设、仪表和设备的安装。既适用于职业院校相关专业人员的岗位技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种的鉴定考…

一、产品概述
热工仪表及控制实训装置按照劳动和社会保障部职业/工种资格（标准）《热工仪表及控制装置安装工》、《热工仪表及控制装置试验工》、《热工仪表及控制装置检修工》实训考核要求而设计的，能够进行多种技能训练，主要完成敏感元件和取源部件的安装、仪表管路的安装、电气导线的敷设、仪表和设备的安装。既适用于职业院校相关专业人员的岗位技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种的鉴定考核设备。
二、产品特点
1.真实性：采用电厂的装置元件,适合本专业岗位培训
2.网孔板设计：采用网孔板的结构，可自行设计布线系统，进行设备的安装、接线等实训操作
三、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+50℃，相对湿度＜85%（25℃），海拔＜4000m
3.装置容量：＜3kVA
4.外形尺寸：控制平台：1800mm×630mm×1773mm；对象系统：1600mm×750mm×1540mm
四、系统组成
系统对象包含有：不锈钢蓄水箱,有机玻璃圆筒型水箱,电阻炉,电动执行机构,气动执行机构,空气压缩机,阀门及管道。
五、实训项目
1.实训装置的系统组成认知
2.测量元件的原理及安装
(1)温度测量原理及温度测量元件的安装
(2)压力测量原理及压力测量元件的安装
(3)流量测量原理及液位测量元件的安装
(4)物位测量原理及物位测量元件的安装
3.测量元件的单体校验
(1)热电偶的校验
(2)热电阻的校验
(3)流量检出装置的校验
(4)物位检出装置的校验
(5)压力检出装置的校验
4.显示仪表及变送器的安装调试
(1)动圈仪表的安装及调试
(2)压力变送器安装及调试
(3)液位变送器安装及调试
(4)电容式差压变送器安装及调试
(5)盘上仪表的安装及调试
5.开关量仪表的安装调试
(1)压力开关的安装及调试
(2)差压开关的安装及调试
(3)流量开关的安装及调试
(4)温度开关的安装及调试
6.气动基地式仪表的安装调试
(1)气动基地式压力仪表的安装及调试
(2)气动基地式差压仪表的安装及调试
(3)气动基地式液位仪表的安装及调试
(4)气动基地式温度仪表的安装及调试
7.控制仪表的安装调试
(1)电动调节阀的安装及调试
(2)气动调节阀的安装及调试
(3)可编程序控制器控制系统的安装及调试
(4)执行器及执行机构安装及校验

HYD-LX-06 · 变电站倒闸操作实训系统

HYD-LX-06型 变电站倒闸操作实训系统 一、概 述 我国电力工业迅速发展，电力主干网架电压等级已经普遍上升到500kV,电网日趋复杂、全国联网已是必然的发展趋势。据统计，在电力系统的各种事故中，由于运行人员的误操作、误判断而造成贻误的事故约占40%。在这种情况下，电力系统从发电厂、变电站、到供配电所对运行值班人员的要求更高，而熟练掌握正常情况下的停、送电操作和各类故障情况下的倒闸操作一直是电力行业运行值班类技术人员的极其重要的职业…

HYD-LX-01 · 电气设备及二次部分实训考核装置

HYD-LX-01型电气设备及二次部分实训考核装置 一、概 述 电气设备及二次部分实训考核装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而开发的产品，其中电气设备主要包括互感器和开关电器，采用实物，配有与该实物相关的安装接线和运行操作，增强了感性认识，强化了现场应用知识；二次部分主要包括断路器的控制回路与信号回路；中央信号和其他回路等。 本装置适用于发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次回…

一、概 述
电气设备及二次部分实训考核装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而开发的产品，其中电气设备主要包括互感器和开关电器，采用实物，配有与该实物相关的安装接线和运行操作，增强了感性认识，强化了现场应用知识；二次部分主要包括断路器的控制回路与信号回路；中央信号和其他回路等。
本装置适用于发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。
二、实训项目
（一）互感器实训项目
1.电压互感器特性测试
2.电压互感器接线方式
3.电流互感器特性测试
4.电压互感器接线方式
（二）开关电器实训项目
5.塑壳断路器的原理与接线
6.隔离开关的原理与接线
7.负荷开关的原理与接线
8.自动重合闸的原理与接线
（三）二次部分实训项目
9.信号继电器
10.中间继电器
11.冲击继电器
12.闪光继电器
13.断路器的基本控制回路
14.断路器的防“跳跃”闭锁回路
15.灯光监测的断路器的控制回路
16.灯光和音响监视的断路器控制回路
17.有信号继电器的信号起动回路
18.重复动作手动复归的中央信号装置
19.重复动作自动复归的中央信号装置
20.闪光信号装置

HYD-LX-03 · 变配电室值班电工技能培训考核系统

HYD-LX-03型变配电室值班电工技能培训考核系统 一、概 述 随着我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断增加，变配电室值班电工紧缺；“变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以3…

一、概 述
随着我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断增加，变配电室值班电工紧缺；“变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35KV变电站为一次系统模型，采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式，实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。
二、特 点
1.一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；
2.一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；
3.实训项目齐全，能较好地满足培训考核鉴定要求。
三、技术性能
1.输入电源: 三相五线～380V±10%  50HZ
2.容量:＜5kVA
3.工作环境:温度-10℃～+40℃  相对湿度＜85%(25℃)  海拨＜4000m
四、实训项目
高、低压开关与成套设备的认知与操作
1.10kV高压隔离开关的认知与操作
2.10kV高压真空断路器的认知与操作
3.10kV高压开关柜的认知与操作
4.HYD-13型低压刀开关的认知与操作
5.HYD-15型低压万能断路器的认知与操作
6.低压塑壳断路器的认知与操作
7.0.4kV低压开关柜的认知与操作
高、低压电流、电压互感器的认知与接线
8.高、低压电流互感器的认知与接线
9.高、低压电压互感器的认知与接线
电力继电器结构认识与特性测试
10.电流继电器的特性
11.电压继电器的特性
12.中间继电器的特性
13.时间继电器的特性
14.闪光继电器的特性
15.反时限继电器的特性
供配电系统继电保护
16.供电线路带时限过电流保护电路的接线与调试
17.供电线路低电压启动过电流保护电路的接线与调试
18.供电线路电流速断保护电路的接线与调试
19.供电线路电流反时限过电流保护电路的接线与调试
20.配电变压器过电流保护电路的接线与调试
21.配电变压器的电流速断保护电路的接线与调试
22.配电变压器的过负荷保护电路的接线与调试
23.变压器的模拟超温保护
供配电系统的二次回路与自动装置
24.断路器的控制和信号回路
25.6～35KV系统的绝缘监视装置电路
26.供配电系统一次重合闸
27.线路过电流保护与自动重合闸综合
28.功率因数补偿
35kV变电站监盘与抄表
29.三相多功能智能仪表的使用和参数设置
30.智能温湿度控制器的使用和参数设置
31.系统运行状态监视
32.35kV双路进线电量监测
33.35kV变电站主变电量监测
35kV变电站倒闸操作
34.系统运行方式切换倒闸操作
35.线路停电倒闸操作
36.线路送电倒闸操作
37.两路进线供电转一路供电倒闸操作
38.一路进线供电转两路供电倒闸操作
39.双母运行状态切换倒闸操作
40.分段单母运行状态切换倒闸操作
41.母线从运行状态转检修倒闸操作
42.母线从检修状态转运行倒闸操作
43.变压器从运行状态转检修倒闸操作
44.变压器从检修状转运行倒闸操作
45.变压器从运行状态转冷备用倒闸操作
46.变压器从运行状态转热备用倒闸操作
47.变压器从冷备用状态转运行倒闸操作
48.变压器从热备用状态转运行倒闸操作
49.出线开关从运行状态转检修倒闸操作
50.出线从检修状态转冷备用倒闸操作
51.出线从冷备用转热备用倒闸操作
52.出线从热备用转运行倒闸操作
53.出线从检修转运行倒闸操作
54.典型低压电气线路的接线与调试

HYD-LX-07 · 电测仪表工培训考核装置

HYD-LX-07型电测仪表工培训考核装置 一、概 述 电测仪表工培训考核装置是根据《中华人民共和国职业技能鉴定规范•电力行业（电测仪表）》，参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件，可作为电力行业电测仪表工初级至高级技师的培训考核装置。也可用于其他行业对电工仪表知识的培训考核，包括高校、中专、技校 “电气…

一、概 述
电测仪表工培训考核装置是根据《中华人民共和国职业技能鉴定规范•电力行业（电测仪表）》，参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件，可作为电力行业电测仪表工初级至高级技师的培训考核装置。也可用于其他行业对电工仪表知识的培训考核，包括高校、中专、技校 “电气测量”类课程的实验、实训和考核。
二、特 点
1.仪表种类多样，满足电测仪表工从初级到高级技师的培训考核要求，用户可根据不同需求进行选择
2.电流、电压互感器与凸轮开关配合，可完成多种形式的电表接线实训
3.实训台内各种电压调节、电流调节、频率调节、检定装置等设备配套齐全
4.提供多功能、高精度虚拟仪表（代替数字显示多用表）和直流电位差计作为标准的两种检定方法
三、技术性能
1.输入电压：三相四线～380V±10%  50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3.0kVA
四、培训项目
1.安装式电表工作原理与量程扩展、数字仪表工作原理
(1)磁电系电流表原理与量程扩展
(2)磁电系电压表原理与量程扩展
(3)数字式直流电压表
(4)数字式直流电流表
(5)数字式交流电压表
(6)数字式交流电流表
2.电测量指示仪表的检定、测试、调试、修理
(7)安装式电流表
(8)安装式电压表
(9)安装式单相有功功率表
(10)安装式单相无功功率表
(11)安装式单相功率因数表
(12)安装式三相有功功率表
(13)安装式三相无功功率表
(14)安装式三相功率因数表
(15)安装式频率表
(16)安装式整步表
(17)万用表
(18)嵌形表
3.实验室用电测仪表的检定、测试、调试、修理（实验室仪表、便携式用户可自备）
(19)实验室用电流表
(20)实验室用电压表
(21)实验室用功率表
(22)实验室用频率表
4.直流电工仪器的检定、测试、调试、修理
(23)标准电池
(24)标准电阻
(25)直流电阻箱
(26)直流电桥
(27)直流电位差计
(28)直流分压箱
5.数字仪表的检定、测试、调试、修理
(29)直流数字电压表
(30)直流数字电流表
(31)交流数字电压表
(32)交流数字电流表
6.电量变送器的检定、测试、调试、修理
(33)电流变送器
(34)电压变送器

HYD-LX-01-2491 · 变电二次安装工实训考核装置

HYD-LX-01型变电二次安装工实训考核装置 一、变电二次安装工实训考核装置适用范围 能满足变电二次安装工各级的实训考核项目；整套装置所有器件、电路均可由学生（员）自主安装、接线调试，能全面考核学生（员）的实际动手能力，适合教学和培训使用。既可作为电力行业变电二次安装工初级至高级技师的培训考核装置，同时也可用于其它行业对电气二次设备和二次回路的培训考核。 二、变电二次安装工实训考核装置整体要求 采用机柜式结构, 规格尺寸2000×80…

一、变电二次安装工实训考核装置适用范围
能满足变电二次安装工各级的实训考核项目；整套装置所有器件、电路均可由学生（员）自主安装、接线调试，能全面考核学生（员）的实际动手能力，适合教学和培训使用。既可作为电力行业变电二次安装工初级至高级技师的培训考核装置，同时也可用于其它行业对电气二次设备和二次回路的培训考核。
二、变电二次安装工实训考核装置整体要求
采用机柜式结构, 规格尺寸2000×800×600mm， 机柜下方提供三相可调交流电压、三相可调交流电流、直流操作电源等。机柜上方提供所需的仪表，如直流电压、电流表，交流电压、电流表。机柜中间部分为国际惯用的万能网孔板式设计，器件的安装位置可自由安放，限度地发挥学生的动手能力，学员可根据实训项目的组合成相应的实训电路，完成实训项目的接线工艺的实训。机柜后面的两侧分别装有接线端子排（包括有电流端子和电压端子）。此外柜内还设有供照明用的18W日光灯。元器件包括适量的800Ω可调电阻、电流继电器、电压继电器、指示灯、中间继电器、时间继电器、信号继电器、冲击继电器、闪光继电器、重合闸继电器、跳跃闭锁继电器、万能控制开关、光字牌、按钮开关等。
三、实训项目
装置根据《中华人民共和国职业技能鉴定规范•电力行业（送变电安装专业）》，参照变电二次安装施工及验收规范和相关标准，参考电力行业职业技能鉴定指导中心所编写的变电二次安装工培训大纲、题库要求而制作，能开出的实训项目至少包括如下：
变电二次安装工常用材料及器具实训部分
1.二次专业常用绝缘材料的认知
2.二次专业常用工器具的认知
3.万用表、兆欧表的认知
变电二次安装二次电气设备实训部分
1.电压互感器的安装与多种二次接线方式认知
2.电流互感器的安装与多种二次接线方式认知
3.典型控制开关的安装与认知
4.变电站盘用仪表的安装与认知
5.变电站保护型电流、电压继电器的安装与认知
6.变电站保护型中间、时间继电器的安装与认知
7.变电站保护型信号继电器的安装与认知
变电二次隔离开关闭锁电路实训部分
1.隔离开关位置指示电路接线实训
2.单母线系统的隔离开关闭锁接线实训
3.单母线分段带旁母的隔离开关闭锁接线实训
4.双母线系统的隔离开关闭锁接线实训
5.带接地刀闸的母线断路器隔离开关操作闭锁回路接线实训
6.带接地刀闸的输电线路隔离开关操作闭锁回路接线实训
变电二次断路器控制及继电保护中央信号回路实训部分
1.具有灯光监视的变电站断路器控制回路实训
2.具有音响监视的变电站断路器控制回路实训
3.断路器“防跳跃”闭锁控制回路实训
4.有信号继电器的信号起动回路实训
5.变电站二次信号回路（不重复动作信号回路）接线实训
6.变电站二次信号回路（重复动作信号回路）接线实训
7.小容量变电站中央信号回路接线实训
8.变电站直流闪光母线装置实训
9.电动机的Y-△启动控制电路接线实训
10.变电站线路无时限电流速断保护接线实训
11.变电站线路带时限电流速断保护接线实训
变电二次自动装置回路实训部分
1.变电站线路自动重合闸保护实训
2.变电站线路自动重合闸前加速保护实训

HYD-DX-06 · 供配电技术综合实训系统

HYD-DX-06供配电技术综合实训系统 供配电技术综合实验系统”根据《供配电技术》、《工厂供电》、《配电自动化》、《电力系统继电保护》等相关课程实验教学的需求，结合工业实际应用和发展而研发的综合型实验装置。它能满足对电力系统变配电中的自动装置、变电站监控、继电保护等教学内容进行操作实验。本装置适用于电力、电气类各专业相关课程的实验教学，也可作为学生毕业设计和教师科研项目的硬件开发平台，专业技术人员上岗培训平台。 二、特 点 1.设有典…

HYD-DX-06供配电技术综合实训系统

供配电技术综合实验系统”根据《供配电技术》、《工厂供电》、《配电自动化》、《电力系统继电保护》等相关课程实验教学的需求，结合工业实际应用和发展而研发的综合型实验装置。它能满足对电力系统变配电中的自动装置、变电站监控、继电保护等教学内容进行操作实验。本装置适用于电力、电气类各专业相关课程的实验教学，也可作为学生毕业设计和教师科研项目的硬件开发平台，专业技术人员上岗培训平台。
二、特 点
1.设有典型的一次系统，二次设备、监视仪表配套齐全
2.体现了供配电系统中新技术的应用：如：PLC、智能电量监控
3.采用工业组态软件编程，对供配电系统进行监控，实现供配电系统“四遥”功能
三、技术性能
1.输入电压：三相四线制380V±10%  50Hz
2.工作环境：环境温度-5℃～+40℃　相对湿度＜85%（25℃）　海拔＜4000m
3.装置容量：＜2.5kVA
四、实验项目
1.供配电常用继电器特性实验
(1)典型电流继电器的特性实验
(2)典型电压继电器的特性实验
(3)典型中间继电器的特性实验
(4)信号继电器的特性实验
(5)差动继电器特性实验
2.供配电系统继电保护实验
(1)供电线路带时限的过电流保护实验
(2)供电线路低电压启动过电流保护实验
(3)供电线路电流速断保护实验
(4)供电线路电流反时限过电流保护实验
(5)配电变压器过电流保护实验
(6)配电变压器的电流速断保护
(7)配电变压器的过负荷保护实验
(8)配电变压器纵联差动保护实验
3.供配电系统的二次回路与自动装置实验
(1)断路器的控制和信号回路实验
(2)6～35kV系统的绝缘监视装置电路实验
(3)供配电系统一次重合闸实验
(4)线路过电流保护与自动重合闸综合实验
(5)线路过电流保护与自动重合闸后加速综合实验
(6)双电源明备用的APD电路实验
(7)双电源暗备用的APD电路实验
(8)电力变压器的有载调压实验
(9)手动/ 自动功率因数补偿实验
4.供配电系统的微机监控实验
(1)系统电量监测与负荷曲线测绘
(2)断路器的远动控制与信号采集
(3)变电站电压无功综合自动调节
5.PLC在供配电保护控制中的应用实验
(1)线路带时限的过电流保护实验
(2)线路低电压启动过电流保护实验
(3)线路电流速断保护实验
(4)变压器过电流保护实验
(5)变压器的过负荷保护实验
(6)线路过电流保护与自动重合闸实验
(7)线路过电流保护与自动重合闸后加速实验
(8)备用电源自动投入实验

HYD-JB-05 · 电力系统自动化实训平台

HYD-JB-05型电力系统自动化实训平台 一、系统概述 电力系统自动化实验平台”是根据《电力系统自动装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电气设备》、《电力系统继电保护》、《电力 系统分析》等课程实验教学的要求，结合工业现场的实际应用和发展而设计的综合型实验平台。采用控制柜加实验台的结构，将控制部分和输电线路分开。能对发电 厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作实验。本实验平台适…

一、系统概述
 电力系统自动化实验平台”是根据《电力系统自动装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电气设备》、《电力系统继电保护》、《电力 系统分析》等课程实验教学的要求，结合工业现场的实际应用和发展而设计的综合型实验平台。采用控制柜加实验台的结构，将控制部分和输电线路分开。能对发电 厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作实验。本实验平台适用于电力、电气、自动化类各专业相关课程的教学实验，也可 作为学生课程设计、毕业设计、工程训练和教师科研项目的硬件开发平台，还可以作为电力系统技术人员及职教的培训基地。
二、产品特点
 1．整个实验系统采用控制柜加实验台的结构，将控制部分和输电线路分开，不仅美观，而且实验操作更接近电力现场。
 2．微机准同期装置、微机励磁装置、微机保护装置均采用液晶中文菜单显示，指示灯和按键组合在薄膜面贴，直观、清晰、简洁、操作方便
 3．自动装置采用软件调试和校准，调试人员不拆面板即可调试。
 4．装置容量为15KVA。
 5．装置设有电流型漏电保护，过流保护，隔离变压器等多种安全措施，学生的人身安全得到了保障，同时采用了高可靠性安全实验导线，避免了学生触电的可能。现场有跳闸保护，便与处理紧急事故。
 三、技术条件
 1、输入电源：三相 380V±5%/50Hz
 2、工作环境：温度-10℃～＋40℃；相对湿度≤85%；海拔≤4000m
 3、装置容量：15kVA
 四、实训项目
 1．原动机的启动和运转
 （1）调速装置操作原理实验
 （2）调速装置及原动机控制运转
 2．发电机机电特性实验
 （1）发电机的空载特性曲线测试
 （2）发电机的短路特性曲线测试
 （3）发电机外特性及调整特性实验
 （4）发电机零功率因数负载特性实验
 3．同步发电机励磁控制实验
 （1）微机励磁装置基本操作实验
 （2）不同α角（控制角）励磁电压波形观测实验
 （3）同步发电机起励实验
 （4）控制方式及其相互切换实验
 （5）逆变灭磁和跳灭磁开关灭磁实验
 （6）伏赫限制实验
 （7）欠励限制实验
 （8）同步发电机强励实验
 （9）调差特性实验
 （10）过励限制实验
 4．准同期并列运行
 （1）微机准同期装置基本操作实验
 （2）自动准同期条件测试实验
 （3）线形整步电压形成（相敏环节）测试
 （4）导前时间整定及测量方法
 （5）压差、频差和相差闭锁与整定
 （6）手动准同期并网实验
 （7）半自动准同期并网实验
 （8）自动准同期并网实验
 5．单机——无穷大系统稳定运行方式实验
 （1）单回路稳态对称运行实验
 （2）双回路和单回路的稳态对称运行比较实验
 （3）单回路稳态非全相运行实验
 6．单机带负荷实验
 （1）独立系统的特性实验
 （2）投、切不同负荷的实验
 （3）甩负荷实验
 （4）电力系统功率特性（功角）和功率极限（静态稳定性）实验
 （5）无调节励磁时，功率特性和功率极限的测定
 （6）手动调节励磁时，功率特性和功率极限的测定
 （7）微机自并励时，功率特性和功率极限的测定
 （8）微机他励时，功率特性和功率极限的测定
 （9）单回路、双回路输送功率与功角关系实验
 （10）提高电力系统静态稳定性实验
 7．电力系统暂态稳定性实验
 （1）短路类型对电力系统暂态稳定性的影响实验
 （2）故障切除时间对暂态稳定的影响实验
 （3）有无强励磁对暂态稳定性影响实验
 （4）线路重合闸及其对系统暂态稳定性影响的实验
 （5）同步发电机异步运行和再同步实验
 （6）提高电力系统暂态稳定性的措施

HYD-ZD-1 · 工厂供电综合自动化实验台

HYD-ZD-1型 工厂供电综合自动化实验 台 一、概 述 工厂供电综合自动化实验台 随着计算机及通信技术的发展，电力系统自动化技术发生了深刻的变化，使之逐步从局部的、单一功能的自动化，向整体系统综合自动化发展，并且从输电网自动化向供配电网自动化延伸。“工厂供电综合自动化实验系统”正是基于将工业上的新技术引入到实践教学中这一的目的而研发的新型系列实验装置。 本实验系统是参照目前高等院校《工厂供电》、《工厂供配电技术》等专业课程中的教学内…

HYD-ZD-1型 工厂供电综合自动化实验台

一、概 述
工厂供电综合自动化实验台随着计算机及通信技术的发展，电力系统自动化技术发生了深刻的变化，使之逐步从局部的、单一功能的自动化，向整体系统综合自动化发展，并且从输电网自动化向供配电网自动化延伸。“工厂供电综合自动化实验系统”正是基于将工业上的新技术引入到实践教学中这一的目的而研发的新型系列实验装置。
本实验系统是参照目前高等院校《工厂供电》、《工厂供配电技术》等专业课程中的教学内容，注重工厂供配电技术的实用性，围绕着工厂供配电系统的整体功能及相关实用技术，能以真实直观的实验教学形式对学生进行专业技能训练。
二、特 点

1.实用性强：本装置取材于实际的工厂配电设计，再结合教材中的相关内容开发而成，由于它将理论应用于实际，因而具有一定的实用价值。
2.综合性强：本装置具有工厂供电相关的线路保护，变压器保护，备投和无功补偿等功能。
3.先进性：本装置以计算机网络为核心，采用分层，分布式控制方式，组建成集控制、保护、测量于一体的综合自动化实验平台。
三、技术性能
1.输入电源：三相四线（或三相五线）380±10%  50Hz
2.工作环境：温度-10℃～+40℃  相对湿度＜85%（25℃）　海拔＜4000m
四、实验项目
1.工厂高压线路的微机继电保护实验
(1)微机保护装置认知实验
(2)无时限电流速断保护实验
(3)带时限电流速断保护实验
(4)定时限过电流保护实验
(5)反时限过电流保护实验
(6)电流电压连锁保护实验
(7)单相接地保护实验
(8)阶段式过电流保护与自动重合闸前加速实验
(9)阶段式过电流保护与自动重合闸后加速实验
2.工厂供电系统的自动装置实验
(1)备用电源自动投入装置认知实验
(2)备用电源自动投入实验
(3)低压减载实验
(4)无功补偿装置认知实验
(5)无功自动补偿实验
(6)模拟工厂供电倒闸操作
3.供电系统自动化实验
(1)线路故障定位，隔离和自动恢复供电
(2)线路运行参数数据的检测
(3)线路无功控制实验
(4)线路电压调整实验
(5)线路电压/无功集成控制实验
