电气设备安装调试与维修实训设备

本页按“电气设备安装调试与维修实训设备”整理弘毅道硬件实训设备，包含 13 款设备型号。各型号的设备图片、产品介绍与现有配置可展开查阅；具体选型与交付配置按实际教学场景确认。

产品型号与设备介绍

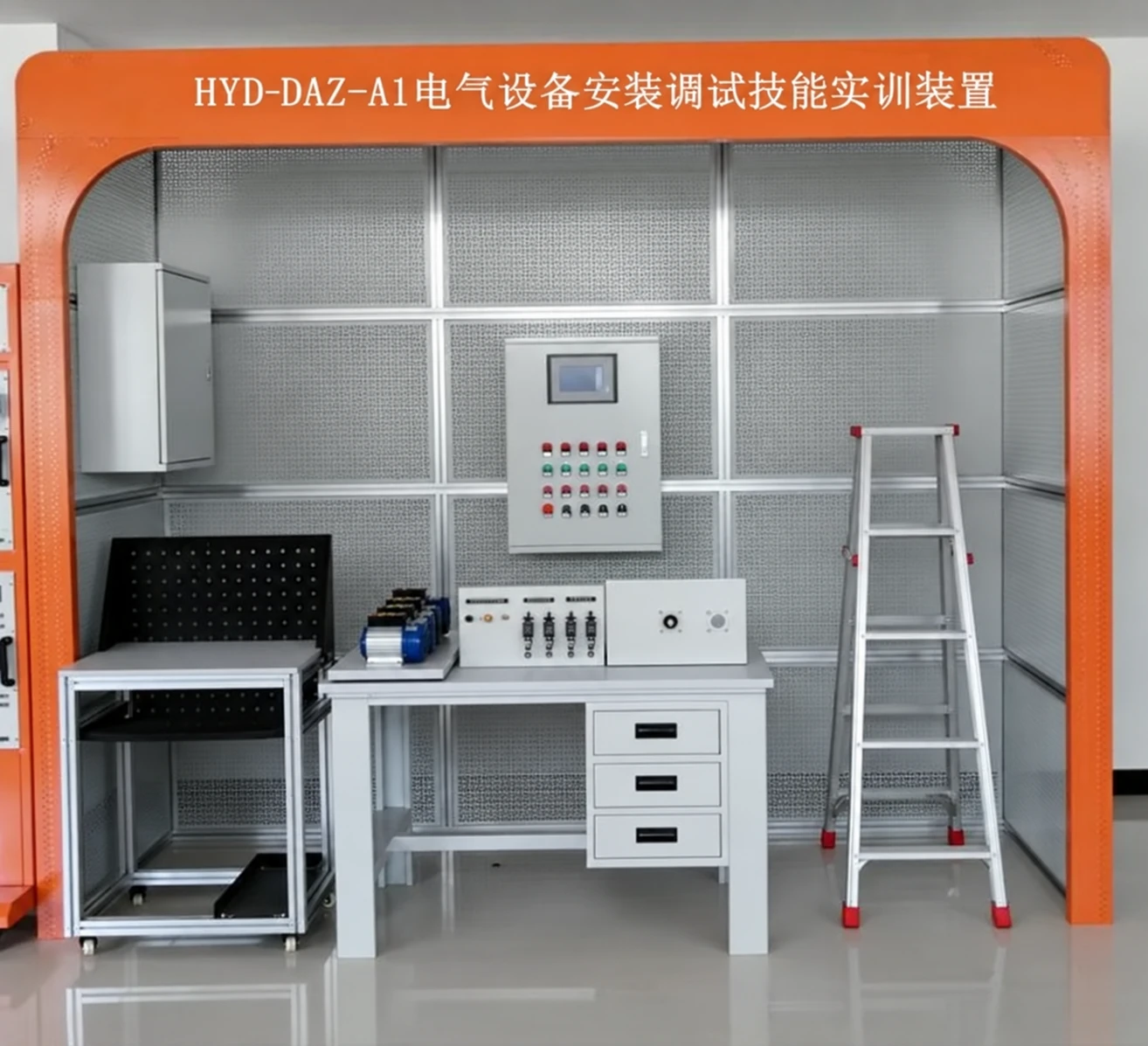

HYD-DAZ-A1 · 电气设备安装调试技能实训装置

HYD-DAZ-A1 电气设备安装调试技能实训装置 一、概 述 “ HYD-DAZ-A1 电气设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校的对电气设备安装工技能实训教学，同时也是初级、中级电气设备安装工技能考核的鉴定设备。 二、特 点 该实训设备在结构上以建筑模型…

HYD-DAZ-A1电气设备安装调试技能实训装置



一、概 述

“HYD-DAZ-A1电气设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校的对电气设备安装工技能实训教学，同时也是初级、中级电气设备安装工技能考核的鉴定设备。

二、特 点

该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。

1.配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能

2.电气照明典型线路采用优质元器件

三、技术性能

1.输入电压：三相四线～380V±10% 50Hz

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5kVA

4.外形尺寸：L3010×W1000×H2460mm

四、产品结构

该设备主要由模拟房、装配桌、双速电机模块、交流异步电机模块、电源电源箱模块、电气控制箱模块、工具配件组成。

1、模拟房  整体用铝型材作骨架，中间用网孔板连接，方便安装各种实训配件和模块。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；模拟房上方弧型设计，整体外形美观大方，

2、装配桌、模块架用冷轧钢板精数控精加工而成，表面静电喷涂。装配桌底部带抽屉柜，结构稳固实用，外形美观；模块架内分多层可拆装，可存放各种实训模块。

五、配置清单

1、配电箱部分

序号

名称

规格/型号

单位

数量

备注（说明）

状态

1

漏电型空气开关

DZ47LE-32

只

1

3P+N

安装在配电箱内

2

空气开关

DZ47-63/C6

只

1

3P

同上

3

漏电型空气开关

DZ47LE-32/C6

只

1

1P+N

同上

4

配电箱箱体

明装

只

1





2、照明套件

序号

名    称

型号与规格

数   量

状态

1

单相电度表

DD862-2

1

散装发出

2

单相闸刀开关

HK8

1

同上

3

拉线开关

4A/250V

1

同上

4

平灯头

6A/250V

2

同上

5

插座



1

同上

6

电流互感器

BH0.66

1

同上

7

墙壁开关座



2

同上

8

声控开关

118-B30

1

同上

3、电气控制套件

序号

名    称

型号与规格

数   量

状态

1

低压断路器

DZ108-20/10

1

散装发出

2

螺旋式保险盒

RL1-15/3A

3

同上

3

直插式保险盒

RT14-20/2A

2

同上

4

交流接触器

CJX2-0910

3

同上

5

辅助触头

F4-22

3

同上

6

热继电器

R16B-20/3

1

同上

7

通电延时时间继电器

ST3PA-B/380V（0-60S）

1

同上

8

时间继电器座

PF-083A

1

同上

9

3H铁壳按钮



2

同上

10

行程开关

LX9-222

2

同上

11

行程开关

LX9-001

2

同上

12

倒顺开关

K03-15

1

同上

13

大功率电阻



3

同上

14

二极管



1

同上

15

接线端子排

JF5-2.5/5

5

同上

16

三相鼠笼异步电动机

 380V/Y/△180W

2

同上

17

走线槽



2米

同上

4、线路器材其他

序号

名    称

型号与规格

数   量

状态

1

人字梯

1.5米高

1付



2

装配桌



1张



3

模块架



1张



4

台虎钳

5寸

1台



5

钢直尺

300mm

1把



6

水平尺

300mm

1把



7

电工刀



1把



8

无色护目镜



1付



9

手电钻

220V/500W正反调速开关

1把



10

钢锯架



1把



11

剥线钳



1把



12

尖嘴钳



1把



13

螺丝刀

一十各一

2把



14

塑料卡子及自攻螺丝



200套



三、实训项目举

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转控制线路

19．双重联锁的三相异步电动机正反转控制线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

22．三相异步电动机串电阻降压启动控制线路

23．三相异步电动机能耗制动控制线路



HYD-DPGZ-02 · 电气安装与维修实训考核设备

HYD-DPGZ-02型电气安装与维修实训考核设备 一、概述 电气安装与维修实训考核装置参照技能大赛有关标准，并结合职业学校实训教学进行设计开发。针对职业学校电气、自动化、机电等专业技术基础课实训要求，结合工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，开发的一种通用实训平台。适合职业学校培养行业所需，具有实际操作技能和工程施工能力的专业人才和初级管理人员。装置采用钢制网孔板和铝合金型材组成基础架构，较真实的反映施工现场。…

HYD-DPGZ-02型电气安装与维修实训考核设备

一、概述
电气安装与维修实训考核装置参照技能大赛有关标准，并结合职业学校实训教学进行设计开发。针对职业学校电气、自动化、机电等专业技术基础课实训要求，结合工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，开发的一种通用实训平台。适合职业学校培养行业所需，具有实际操作技能和工程施工能力的专业人才和初级管理人员。装置采用钢制网孔板和铝合金型材组成基础架构，较真实的反映施工现场。配备有专用电源控制柜，施工工具线路与学生实训操作线路安全分离，控制电路电源的紧急停止及多路安全保护措施使设备具有极高的安全可靠性。
电气安装与维修实训考核装置包含工业电气设备安装架、电源配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、 PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。采用开放式、模块化、多样化、 标准化设计。通过电气系统的设计、布局安装、接线、程序设计、调试、运行、故障维修等操作，使学生掌握电气设备安装、调试运行、维护等综合能力。
二、技术参数
1.工作电源：AC380±10％（三相五线）50Hz
2.额定功率： 0.8KW
3.环境温度：－10℃ ～40 ℃
4.相对湿度：≤85%
5.安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
6.外形尺寸：L3010×W1000×H2460mm
7.设备重量：200kg
8.PLC: 主机 FX3U-16MT-ES/A，扩展模块FX2N-8EYR
9.变频器： 三菱FR-D740S-0.75K-CHT
10.伺服电机：交流伺服电机HG-KN23J-S100，驱动器 MR-JE-20A
11.步进电机：步进电机SL57STH56-2804A，驱动器DM542S
12.异步电机：三相交流异步电动机180W/380V  6个头
13.双速电机：双速电机 YSD7124/2 180W/380V
14.实训柜：含X62W\T68\CA6140\Z35四种机床电路
三、产品结构
该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。
1、模拟房  整体用铝型材作骨架，中间用网孔板连接，方便安装各种实训配件和模块。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；模拟房上方弧型设计，整体外形美观大方，
2、实训柜、装配桌、电脑桌、模块架用冷轧钢板精数控精加工而成，表面静电喷涂。其中实训柜内含X62 、T68、CA6140、 Z35四种机床电路和故障设置；装配桌底部带抽屉柜，结构稳固实用，外形美观；模块架内分多层可拆装，可存放各种实训模块。
3、三维电气仿真与控制软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真
1、电子仿真
（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术
（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真
（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；
（3）综合技能实训
①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故
2、电气仿真
（1）电工基本常识与操作：
①安全用电常识：触电方式；防护措施；接地接零；急救措施
②常用电工工具：通用工具；线路工具；设备工具
③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复
④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程
（2）电工仪表
①万用表：外形仿真，结构仿真，面板仿真，使用仿真；
②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；
③钳形电流表：外形仿真，原理仿真，使用仿真；
④兆欧表：外形仿真，原理仿真，使用仿真；
⑤直流电桥：外形仿真，使用仿真；
⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；
（3）照明电路安装
①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；
②两地控制线路：器材仿真，电路仿真连线仿真
（4）电机与变压器
①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；
②单相异步电动机：外形仿真，结构仿真，装配仿真；
③伺服电动机：外形仿真，结构仿真，原理仿真；
④步进电动机：外形仿真，原理仿真；
⑤直流电动机：外形仿真，结构仿真，装配仿真；
⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；
（5）低压电器
①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；
②继电器：外形仿真，结构仿真，原理仿真，检测仿真；
③常用闸刀开关：外形仿真，结构仿真；
④低压断路器：外形仿真，结构仿真，原理仿真；
⑤熔断器：外形仿真，结构仿真；
⑥启动器：外形仿真
⑦主令电器：外形仿真，结构仿真；
（6）电动机控制仿真
①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故
（7）电工识图
3、在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
4、机床电气控制实训仿真软件以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
1）软件包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。
2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。
3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件接触器热继电器和机床运动指令元件如按钮，十字开关等元件的作用；原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。
5、学生实训技能评分系统软件该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
 3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
四、配置清单
成 套 产 品 配 置 标 准
序号物 料 名 称规 格 型 号单位数量备注
1.     主体框架 套1
2.     模块架4层货架套1
3.     机床电路考核柜 台1
4.     装配桌 张1
5.     电脑桌 张1
6.     电源配电箱500×600×250mm个1
7.     电气控制箱500×700×230mm个1
8.     传感器模块组件 个1
9.     步进电机模块组件驱动器DM542S  DC24V+电机SL57STH56-2804A个1安装与一体
10.   伺服电机模块组件MR-JE-20A+HG-KN23J-S100含线套1
11.   双速电机模块 个1安装与一体
12.   6头三相异步电机模块组件 套2
13.   产品配件包 套1二级配置清单
14.   机床考核挂板X62 、T68、CA6140、 Z35套1
15.   指导书 本1
16.   光盘 盘1
17.   智慧教室综合测控系统 套1
18.   实训导线4mm双圈 1米 黄绿红黑蓝条各1
19.   实训导线4mm双圈 1头焊插针 1米 黄绿红黑蓝条各2
20.   实训导线4mm双圈 0.2米 黄绿红条各2
产品配件包二级配置清单
电源配电箱部分（装与配电箱内）
序号物 料 名 称规 格 型 号单位数量备注
1.     塑壳开关NM1-63S/3200 20A个1环宇
2.     三相电度表DTS7738/1.5(6)A个1上海华立
3.     漏电断路器DZ47LE-32      3P+N   16A个1环宇
4.     漏电断路器DZ47LE-32      1P+N   16A个2环宇
5.     空气开关DZ47-60/C10      2P   10A个1环宇
6.     电流互感器BH-0.66 5/5个3
7.     接地端子排2×15mm,5孔，安装中心孔距92mm个1
8.     接零端子排10孔，安装中心孔距114.7mm个1
照明与开关部分
序号物 料 名 称规 格 型 号单位数量备注
1.     吸顶灯吸顶灯21W圆底盘 （配节能灯）个1
2.     螺口球形灯泡E27 15W 230V 透明个1
3.     T3螺旋式电子节能灯YPZ-220/9-S 220V/9W个1
4.     LED灯1.2米 40W条1
5.     日光灯管T8/36W条1
6.     单相电度表DD862-4 3(6A)个1
7.     声控延时开关86型个1
8.     一开双控开关86型个2
9.     螺口灯座E27 86#个2
10.   电流互感器BH-0.66 5/5个1
11.   指针式直流电流表85C17 5A个1
12.   指针式交流电压表42L6 450V个1
13.   万能转换开关LW26-20 D0724/3 长信 3档个1
14.   一体化日光灯T5 21W（带罩）条1
15.   触摸延时开关86型个1
16.   双开双控开关86型个1
17.   电源插座86型 2*2*3 10A个2
18.   电源插座86型 1*3 16A个1
19.   电源插座118E型1位3孔_16A_香槟金个1
20.   电源插座118EH_1开5孔_10A_香槟金个1
21.   底盒118系列_暗灰色个2
22.   剩余电流动作断路器DZ47LE-32 1P+N  10A个1
23.   小型断路器DZ47-60 1P C16A个1
24.   小型断路器DZ47-60 2P C10A个1
25.   小型断路器DZ47-60 2P C16A个1
26.   剩余电流动作断路器DZ47LE-32 1P+N  16A个1
27.   插座底盒86型/明装个3
28.   插座底盒86型/暗装个2
29.   空白盖板86型盖板个2
30.   漏电开关盒9-12位个1
电气控制部分
序号物 料 名 称规 格 型 号单位数量备注
1.     漏电断路器DZ47LE-32   C16A   3P+N只1
2.     断路器（空开）DZ47-60 10A/2P只1
3.     接触器CJX2-0910/220V只3
4.     辅助触头F4-22只3
5.     熔断器RT28-32 10*38 正泰只4
6.     熔体10A   10*38只3
7.     熔体2A   10*38只
8.     时间继电器ST3P C-A 30S AC220V只1
9.     热过载继电器JR36-20 0.72A只2
10.   开关电源DC24V/6A只1
11.   线槽3030 米2
12.   通用导轨50 孔米2
13.   信号指示灯AD16-22DS  220V 红只5
14.   按钮开关LA38-11BN 22mm   红色只5
15.   按钮开关LA38-11BN 22mm   绿色只5
16.   急停按钮22mm 红只1
17.   旋钮开关（选择开关）2 档  LA38-11BN 22mm只2
18.   旋钮开关（选择开关）3 档  LA38 2常开常用 22mm只2
19.   触摸屏昆仑通泰 TPC7062k台1
20.   触摸屏下载线USB条1
21.   PLC主机FX3U-16MT-ES/A台1
22.   PLC下载线USB-SC09条1
23.   扩展模块FX2N-8EYR台1
24.   变频器三菱FR-D740S-0.75K-CHT台1
25.   接地端子排2×15mm,5孔，安装中心孔距92mm个1
26.   接零端子排10孔，安装中心孔距114.7mm个1
27.   行程开关YBLX-ME/8104只4安装与传感器模块组件上
28.   电容式传感器CSB4-18M60-EO-AM只1
29.   电感式传感器GH1-1204NA只1
30.   光电式传感器GH3-N1810NA只1
管线材部分
序号物 料 名 称规 格 型 号单位数量备注
1.     线管Ф25    PVC米6
2.     管直通Ф25    PVC个5
3.     管三通Ф25    PVC个5
4.     管弯头Ф25    PVC个6
5.     管夹Ф25个15
6.     管接头（杯疏）Ф25个10
7.     PVC 线槽4 分 39*18*3.7m PVC 2 米米10
8.     槽角弯39*19只10
9.     槽外角39*19只10
10.   槽三通39*19只5
11.   槽内角39*19  只5
12.   中小三通39X19/24X14只10
13.   线槽异径直通槽大小接39X19/24X14只5
14.   PVC 线槽24*14米10
15.   槽三通24*14个4
16.   槽式直通桥架C-A-2-1    100*50米4
17.   槽式桥架终端封头C-FT-A1   100*50个3
18.   槽式水平弯通C-A1-2   100*50个3
19.   槽式垂直左上弯通C-C11-2   100*50个2
20.   槽式垂直右上弯通C-C12-2    100*50个2
21.   连接片LQJ-X-30个20
22.   镀锌电线套管Ф20*1.2米8
23.   镀锌管直通Ф20只5
24.   快速杯梳Ф20*1.2只5
25.   单边管码Ф20只20
26.   镀锌离墙码Ф20只20
27.   碰焊铁盒75*75*40*1.0只3
28.   骑马垫￠16mm只20
29.   骑马垫￠25mm只20
30.   扎带3X100mm包2
实训工具部分
序号物 料 名 称规 格 型 号单位数量备注
1.     平锉刀6’带把手把1
2.     公英制强磁钢卷尺5*19MM把1
3.     高级直咀电工刀红木直刀把1
4.     钢直尺300mm个1
5.     直角尺250mm个1
6.     高级镀铬活动扳手8" 200mm把1
7.     9件加长球头内六角9PCS(1.5-10)MM公制把1
8.     塑柄调节式钢锯架10寸-12寸 可调把1
9.     钢锯条18TPI×12"/300mm条3
10.   弹簧弯管器Ф25MM条1
11.   美式斑马斜咀钳8"把1
12.   美式斑马柄尖咀钳8"把1
13.   电子剪7"把1
14.   手电钻220V/500W正反调速开关个1
15.   精品外热式电烙铁60W把1
16.   PVC剪管钳Φ25个1
17.   水平尺300mm把1
18.   台虎钳QB100 4寸台1
19.   镀锌管弯管器25mm脚踩个1
20.   穿线器10米条1
21.   钻头Ф 3个5
22.   钻头Ф4.2个5
23.   木柄双安全羊角锤0.5KG把1
24.   打磨机GWS6-100台1
25.   绝缘兆欧表500V ZC25B-3台1
26.   无色护目镜 付1
27.   铝合金人字梯150CM 5级个1

五、实训项目举例
1.电表箱的安装
2.配电箱的安装
3.日光灯的安装
4.白炽灯的安装
5.吸顶灯的安装
6.节能灯的安装
7.高压钠灯的安装
8.PVC管的处理与布置
9.PVC管的穿线
10.开关与插座的安装
11.分线盒的安装
12.线路分配设计
13.施工规范的学习与训练
14.安全施工要求学习与训练
15.两地控制一盏灯
16.线槽布线施工训练
17.隔离开关的安装
18.配电线路的接线实训
19.金属桥架的组合与安装实训；
20.塑料线槽的敷设实训；
21.金属线管的敷设实训；
22.电气控制箱的安装
23.电气控制电路安装实训
24.三相异步电动机直接起动、停车的控制电路连接；
25.接触器联锁的三相交流异步电动机正、反转控制电路的连接；
26.按钮联锁的三相交流异步电动机正、反转控制电路的连接；
27.按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
28.三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
29.三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
30.三相交流异步电动机能耗制动控制电路的连接；
31.三相交流异步电动机反接制动控制电路的连接；
32.多台（3台及以下）电动机的顺序控制电路的连接
33.电动机的往返行程控制电路的连接；
34.普通车床控制电路的连接；
35.三相交流异步电动机既能点动，又能连续转动的控制电路连接；
36.两地控制电路的连接；
37.按钮切换的双速电动机调速控制电路的连接；
38.时间继电器切换的双速电动机调速控制电路的连接；
39.变频器面板功能参数设置和操作实训；
40.变频器对电机点动控制、启停控制；
41.电机转速多段控制；
42.工频、变频切换控制；
43.基于模拟量控制的电机开环调速；
44.基于面板操作的电机开环调速；
45.变频器的保护和报警功能实训；
46.基于PLC的变频器开环调速；
47.PLC控制电机顺序启动；
48.PLC控制三相异步电动机Y-△启动电路；
49.触摸屏的参数设置；
50.触摸屏的编程；
51.触摸屏、PLC、变频器的综合实训；
52.两相混合式步进电机的控制；
53.交流伺服电机的控制；
54.CA6140车床电路的操作及故障考核实训；
55.Z35钻床电路操作及故障考核实训；
56.X62W万能铣床电路操作及故障考核实训；
57.T68镗床电路操作及故障考核实训；


HYD-JYGD-02 · 家用供电线路装调实训装置

HYD-JYGD-02 型家用供电线路装调实训装置 一、家用供电线路装调 实训装置 概述 农村在进行房屋改造、建造新房时，家庭供电线路安装与调试工作是非常重要的。是根据《全国乡村电工考核培训教材》、《农电安全培训教材》及《家装电工技能》等培训教材而研制的。可完成农村家用供电线路设计与安装、各线路的敷设、家用线路的调试、家用电器安装与调试、家用配电盘安装与调试、工具使用等实训项目，可作为各职教中心、职业培训和鉴定机构进行农村电工培训和考核…

HYD-JYGD-02型家用供电线路装调实训装置
一、家用供电线路装调实训装置概述
农村在进行房屋改造、建造新房时，家庭供电线路安装与调试工作是非常重要的。是根据《全国乡村电工考核培训教材》、《农电安全培训教材》及《家装电工技能》等培训教材而研制的。可完成农村家用供电线路设计与安装、各线路的敷设、家用线路的调试、家用电器安装与调试、家用配电盘安装与调试、工具使用等实训项目，可作为各职教中心、职业培训和鉴定机构进行农村电工培训和考核设备，也可作为农村电气化技术、供用电技术及建筑电气工程技术等相关专业的实训设备。二、家用供电线路装调实训装置产品特点
1.装置结构按农村房屋特点设计，能反映农村家庭供电线路结构。
2.所用实训器件均为现场常用、典型的低压电器元件。
3.所有的配电线路设计、器件安装及线路敷设均由学生自己动手操作，培养学生的实践能力。
4.实训内容丰富，包括家用供电线路的总体设计、器件选型、安装、接线、调试及试运行等项目，能较好地满足相关专业的技能实训及农村电工岗前培训、考核要求。
三、家用供电线路装调实训装置技术性能
1.输入电源：单相三线～220V±10%  50Hz
2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3.装置容量：≤3kVA
4.安全性能：具有漏电保护功能，安全性符合国家标准
四、家用供电线路装调实训装置实训项目
(一)家用供电线路的设计与安装
1.家用供电线路的设计
(1)照明供电线路的设计
(2)家用电器供电线路的设计
2.家用供电线路敷设
(1)照明供电线路的敷设
(2)家用电器供电线路的敷设
(二)家用电气器件的安装
1.照明开关、插座、插销的安装技能
(1)照明开关的安装、接线实训
 开关的安装要求
明装（拉线）开关的安装、接线
暗装开关的安装、接线
(2)插座、插销的安装、接线、调试
两孔明装插座的安装、接线
三孔明装插座的安装、接线
两孔暗装插座的安装、接线
三孔暗装插座的安装、接线
插座的通电调试
插销的安装、接线、调试实训
2.日光灯的安装、接线、调试
(1)日光灯的结构认知
(2)固定日光灯的灯架
(3)日光灯的连接导线
(4)安装灯管、启辉器
(5)日光灯的通电调试
3.节能灯的安装、接线、调试
(1)节能灯配件的选配
(2)安装节能灯挂线盒
(3)节能灯的导线连接
(4)安装节能灯的灯座
(5)安装节能灯的灯管
(6)节能灯的通电调试
4.吊扇的安装、接线、调试
(1)吊扇吊钩的安装实训
(2)吊扇及调速器的安装、接线实训
(3)吊扇的通电调试实训
5.其他照明器具的安装接线、调试
(三)小容量配电盘的安装
1.单相电度表的安装与接线
2.保护装置的安装与接线
3.小容量配电盘的通电调试

HYD-DNC-01 · 内线工程实训系统

HYD-DNC-01 内线工程实训系统 一、设备概述 1、 装置 采用钣金喷塑网孔板和铝合金型材模拟一个两室一厅的房屋。屋内地面铺设绝缘地板且坚固耐用，PVC管路可以从地板下面敷设。屋顶上方灯具安装拆卸施工简单且可靠，并且安装有过线桥架。每个房间要求配置3个可活动的低压配电硬线安装工位，低压配电安装工位可斜拉出与水平成90°进行实训。能实现开放式、模块化、标准化实训环境，能满足培养具有实际操作技能和工程施工能力的专业人才。 2、本设备可…

HYD-DNC-01内线工程实训系统
一、设备概述
1、装置采用钣金喷塑网孔板和铝合金型材模拟一个两室一厅的房屋。屋内地面铺设绝缘地板且坚固耐用，PVC管路可以从地板下面敷设。屋顶上方灯具安装拆卸施工简单且可靠，并且安装有过线桥架。每个房间要求配置3个可活动的低压配电硬线安装工位，低压配电安装工位可斜拉出与水平成90°进行实训。能实现开放式、模块化、标准化实训环境，能满足培养具有实际操作技能和工程施工能力的专业人才。
2、本设备可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、消防联动、防盗报警、视频监控等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题二、技术参数
1.输入电源：三相四线～380V±10%  50Hz
2.外形尺寸：≥3000mm×1500mm×2400mm
3.安全保护措施：具有接地保护、漏电保护功能，符合相关的国家标准。
三、产品性能
1、电器元件触点连接经专用接线端子转接引出，防止由于实训电器元件装配与拆卸的频繁性造成电器元件触点带来的损坏。
2、室内PVC线管、电气箱、开关等布置可满足灯具多种控制方案，管路、线槽的敷设符合电气安装规范。
3、装置包含工业电气设备安装架、电源控制箱、配电箱、弱电箱、照明套件、电气控制箱、电机、指令与指示元件、线路器材、电工工具、工具移动车等。
4、进线电源及安全保护系统
1）系统采用一体化设计，,抗干扰性能达到工业III级标准，采用LED背光，寿命长,配置：ARM9内核、400M主频、64M内存、128M存储空间,支持U盘备份恢复，功能更强大,低功耗，整机功耗仅6W ，发展绿色工业，倡导能源节约；
2）采用工业级7寸彩色液晶触摸屏，高清：800 × 480分辨率,65535色数字真彩作为人机交互界面系统；
3）监控系统采用虚拟仪器仪表，能监测三相电源运行参数，在带7寸电阻式彩色液晶触摸屏进行数字显示，可同时显示三相电参数；传感器采用高精度工业级电压与电流互感器，具备单/三相交流电压采集、单/三相交流电流采集、单/三相交流功率采集、单/三相交电能采集功能。可以测量单相以及三相的有功功率、无功功率、视在功率、有功能量及无功能量，同时还能测量各相电流、电压有效值、功率因数、相角、频率等参数；所有参数在人机交互界面上实时显示；支持全数字域的增益、相位校正；具备SPI接口，直接与主控制器之间进行计量及校表参数的传递，内置电压监测电路，保证了上电和断电时正常工作。带485通讯接口，可拓展或自行开发上位机软件，实现远程测量。
4）操作界面主界面具有密码登录和用户注销；电源管理界面可控制设备停止启动；电源参数监测界面显示三相电压、电流、功率，功率因数、相角、频率等参数，实时显示设备消耗的电能；阀值设定界面可对过压、过流、欠压、漏电阀值进行设定；报警状态界面监测各相故障诊断和故障类型和次数的统计。
四、实训任务要求
1.安装工具的使用实训
2.检测仪器的使用实训
3.各种材料器件的安装、使用实训
4.照明配电箱安装
5.PVC线管布线室内照明
6.照明线路平面图原理图识读
7.简单住宅照明线路施工方案设计
8.线管的敷设与安装
9.线管穿线施工
10.照明灯具的选用与安装
11.照明配件的选用与安装
12.开关插座的选用与安装
13.照明电路线槽配线
14.各种照明电路的安装与实训
15.弱点信息箱和信息电路的选用与安装
16.双重联锁正反转控制电路安装与调试
17.通电延时Y—Δ控制电路安装与调试
18.断电延时Y—Δ控制电路安装与调试
19.三相异步电机电机顺序控制电路安装与调试
20.带反接制动双重联锁正反转控制电路安装与调试
21.双速电动机控制电路安装与调试
22.电工工艺
23.导线的剥削和使用训练
24.绝缘导线的绝缘恢复
25.视频线的连接
26. 网络线的连接及水晶头制作

HYD-GC-1 · 电气设备安装调试工技能实训装置

HYD-GC-1型电气设备安装调试工技能实训装置 工程电气设备安装调试工技能 实训装置 是根据住房和城乡建设部颁发的工程电气设备安装调试工初、中级《职业技能岗位标准》和相关《职业技能岗位鉴定规范》，结合《建筑职业技能培训教材—工程电气设备安装调试工》而研制的，可完成常用电工工具及仪器仪表使用、常用元器件判别、高压开关柜组装调整、继电保护装置调试、变配电设备安装工程、电气照明安装工程、动力工程、防雷及接地装置安装工程等实训内容，可作为职业…

HYD-GC-1型电气设备安装调试工技能实训装置

工程电气设备安装调试工技能实训装置是根据住房和城乡建设部颁发的工程电气设备安装调试工初、中级《职业技能岗位标准》和相关《职业技能岗位鉴定规范》，结合《建筑职业技能培训教材—工程电气设备安装调试工》而研制的，可完成常用电工工具及仪器仪表使用、常用元器件判别、高压开关柜组装调整、继电保护装置调试、变配电设备安装工程、电气照明安装工程、动力工程、防雷及接地装置安装工程等实训内容，可作为职业院校开设工程电气类相关专业的实训设备，同时也可作为职业资格鉴定站（所）进行技能实训与技能鉴定的考核设备。
二、产品特点
1.该实训装置结构采用了分块设计，各分块间即可独立实训，也可组合成系统综合实训。
2.模拟中型车间、高层建筑等工程的照明、动力配电安装及弱电系统、自控仪表的安装和送电等工作，接近现场施工，经实际操作可使学生掌握对工程电气设备施工技能。
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：≤6kVA
四、实训项目
1.常用工具与仪器仪表的使用
(1)正确选用和使用兆欧表测量电气设备和电路的绝缘电阻
(2)正确使用电压表和电流表测量电路
(3)使用万用表检查一般设备和电路故障
(4)一般电工仪表的安装和接线
(5)常用电动机的使用与维护
(6)交流耐压测试仪的使用与维护
2.常用元器件的质量判别
(1)判别二极管极性和质量的好坏
(2)判别三极管类型、管脚和质量的好坏
(3)判别晶闸管质量的好坏
3.电动机、变压器的安装与调试
(1)电机控制回路元器件的安装
(2)电动机抽芯检查及干燥方法
(3)交直流电机的一般故障分析、判断方法
(4)补偿器的工作原理及接线
(5)判别电动机的首末端
(6)交、直流电动机的种类、特性和接线方法
(7)变压器连接组别与相位的关系
(8)变压器并联运行的条件及抽芯检查、干燥
方法
(9)变压器安装及投入运行前的检查
4.电缆敷设、电缆头的制作和电缆检测试验
(1)电缆桥架敷设
(2)户内、户外电缆中间头制作
(3)户内、户外电缆终端头制作
(4)电缆绝缘测试及吸收比的测试
(5)电缆故障判别和处理
5.高压开关柜、隔离开关、断路器操作机构的组装调整
(1)按工艺要求安装硬母线
(2)隔离开关及操作机构的安装与调整
(3)少油断路器的解体及调整
(4)按工艺要求组装开关柜
6.车间配电所及照明、动力配电工程的安装调试
(1)变送器的调校与安装
(2)变配电各类继电保护系统的调试
(3)模拟一般照明、动力配线工程的施工
(4)模拟变配电所停送电前的检查与操作
(5)模拟车间变电所配电设备安装
(6)防雷及接地装置安装
7.安全及其他
(1)解救触电者操作（选做）
(2)正确使用电气安全用具
(3)电气试送电操作的安全规定事项
五、交流耐压测试仪
1.电压测试范围
2.漏电流测试范围
3.报警值预置范围
4.定时时间范围
5.变压器容量



HYD-DE-1 · 低压电气控制及内外线施工实训装置

HYD-DE-1型低压电气控制及内外线施工实训装置 一、产品概述要 实训设备在结构上以建筑模型（包含电缆敷设管道模拟、变压器及配电室、二次接线及室内布线室等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。 1.电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作 2.电力变压器采用特殊制作的…

HYD-DE-1型低压电气控制及内外线施工实训装置
一、产品概述要
实训设备在结构上以建筑模型（包含电缆敷设管道模拟、变压器及配电室、二次接线及室内布线室等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作
2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等
3.断路器安装采用小型断路器来模拟现场少油断路器
二、技术性能
1. 输入电压：三相四线制（或五线制）380V±10% 50Hz
2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜6kVA
三、装置配备
1. 实训建筑模型
(1) 建筑模型是以框架式结构和万能式网孔板相结合的形式，实训房间底脚装有带刹车的万向轮，可以方便的移动。学生可以在房间里对电气动力设备进行安装、调试实训。
(2) 具有两个实训房间。一个实训房间模拟配电房（含有配电箱、低压开关柜、变压器柜），另一个房间为电气动力设备安装调试房间（可以完成电缆终端制作、电机实训、变压器实训、照明设备实训、线管、线槽、桥架布线）。
2. 交直流电源、电气设备配备
(1) 电源部分
三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10kV电网进线电压。
提供直流220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组，并设有直流数显电压表及切换开关。
设有10kV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
(2) 实训元器件一套：配有（1.6A-2.5A）低压断路器一只、RL1-15 3A螺旋熔断器三只、2A直插式熔断器2只、380V交流接触器五只、接触器辅助触头五只、（5.5-8A）热继电器一只、快动按钮开关四只、按钮开关盒一只、数字式电动机综合保护装置一套、控制变压器一只、功率电阻三只、整流板一只、交流220V通电延时继电器二只、交流220V断电延时时间继电器二只、直流欠电流继电器一只、直流220V欠电压继电器一只、过电流继电器一只、交流220V声控感应开关一只、交流220V单极开关一只、镇流器一只、日光灯一只、日光灯座一只、启辉器一只、启辉器座一只、交流220V白炽灯泡三只、螺口平灯座一只、单相感应式电度表一只、电流互感器一只、三相四芯暗插座一只、单相三芯暗插座一只、φ20线管、进口2025线槽各十米、接线端子四十只等低压电器，用于完成动力和照明设备安装调试实训。
 (3) 低电压开关实训柜一套：配有开关柜一套、400A胶板隔离开关一只、200A DW15万能式断路器一只，三相感应式无功电度表一只、三相感应式有功电度表一只、 400V/100V电压互感器一只、5A/5A电流互感器三只、400V电压表一只、0～５A电流表三只、功率因数表一只、电压指示切换开关一只、4*40母线夹三只、4*40母线若干、30W散热风扇一只、220V指示灯三只、RL1-15 10A螺旋熔断器三只、RT18  10A直插式熔断器2只、通用型接线端子四十只等。
(4) 变压器实训柜一套：配有变压器柜一套、5kVA干式变压器(带无载调压抽头)一只、40*40母线若干、智能型温湿度控制器一只、30W散热风扇一只、绝缘子若干。
(5) 配电箱二套：配有配电箱两只、150A断路器一只、100A断路器一只、50A断路器三只、10A单相空气开关二只、10A三相空气开关二只、220V指示灯十二只。
(6) 实训电缆一套：配有25M210kV带铠装电缆五米、25—50M2户内、户外、中间电缆附件各一套、电缆沟一组、挑架若干、电缆桥架二米。
(7) 电动机机组、变压器：配有电动机安装平台一套、350W直流电机一台、1.1kW三相鼠笼式异步电动机一台、5kVA干式变压器一台带无载分接头，分别可以正负5%和10%无载调压。
(8) 折叠式人字梯一把。
3. 仪器工具
(1) 配有电工常用工具二套：剥线钳一把、尖嘴钳一把、40W电烙铁一把、十字螺丝刀一把、一字螺丝刀一把、斜口钳一把等。
(2) 仪器一套：钳形电流表一只， 500V等级兆欧表一只，数字万用表一只等。
(3) 电缆终端附件制作工具一套：交流220 V带调温热风枪一只、YQK系列手动液压钳一把、铜鼻子三只、100W电烙铁一把、3M卷尺二把，小钢锯及锯片一套、电工刀一把等。
四、实训项目
（一） 电气照明设备的安装
1. 线管敷设
2. 管内穿线与连接导线
3. 灯具、开关插座安装
4. 典型照明电路的安装及接线
（二） 电缆线路的施工
1. 电缆的耐压测试和绝缘检测
2. 电缆支架的安装
3. 电缆的敷设
4. 电缆的户外式终端制作
5. 电缆的户内式终端制作
（三） 变配电设备的安装
1. 变压器的安装
2. 变压器的接线及检测
3. 配电箱的安装
4. 断路器的安装
5. 配电箱的接线
6. 电气二次接线
7. 线管的敷设及布线
（四） 电动机的安装
1. 电动机的绝缘测试
2. 电动机的就位安装
3. 电动机的首末端判别
4. 电动机机组的安装
5. 电动机控制回路元器件的安装
6. 电动机的接线与运行



HYD-DL-1 · 电气动力设备安装调试技能实训装置

HYD-DL-1型电气动力设备安装调试技能实训装置 一、产品概述 电气动力设备安装调试 技能实训装置” 是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气动力设备安装调试技能实训，是各职业院校、技工学校、培训中心等单位的对电气设备安装工技能培训的理想设备，同时也是初级、中级电气设备安装工技能考核的鉴定设备。 二、产品特点 该实训设备在…

HYD-DL-1型电气动力设备安装调试技能实训装置
一、产品概述
电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气动力设备安装调试技能实训，是各职业院校、技工学校、培训中心等单位的对电气设备安装工技能培训的理想设备，同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、产品特点
该实训设备在结构上以建筑模型（包含了电缆敷设管道模拟、变压器及配电室、二次接线及室内布线室等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作
2.电力变压器采用10kVA油浸式电力变压器进行接线、安装及核相测试等
3.隔离开关选用熔断式隔离开关、断路器采用工业断路器，来模拟工业现场的安装操作工艺。
三、技术性能
1.输入电压：三相四线（或五线制）AC380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜6kVA
四、装置配备
1.交直流电源、电气设备配备
(1)电源部分
三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10kV电网进线电压。
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组，并设有直流数显电压表及切换开关。
设有10kV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
(2)配备一根1kV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套内型电缆
终端附件，用于低压电缆终端制作训练。
(3)配备电缆支架一组，用于电缆敷设训练。
(4)配备一套小型配电箱用于二次接线布线操作，配电箱上设有一只电压表和三只电流表。
(5)配备室内布线用线管以及配套弯头和接线端子用于二次接线操作。
(6)配备350W直流电机一台。
(7)配备60W绕线式异步电动机一台。
(8)配备1.1kW三相鼠笼式异步电动机一台。
(9)配备硬质导线，用于室内布线。
(10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器，用于完成电动机控制线路的安装调试实训。
(11)配备一台10kVA油浸式电力变压器，此变压器包含瓦斯继电器（气体继电器）、无载分接头开关（可以正负5%无载调压）、油箱、油枕、吸湿器、防爆管、高、低压套管、散热器、油位指示器、变压器小车、变压器控制箱等。
2.仪器、工具配备
(1)钳形电流表
(2)380V低压核相杆
(3)500V等级兆欧表
(4)便携式数字万用表
(5)交直流耐压测试仪：
l电压测试范围：AC/DC（0～5）kV 准确度 ±（5%+3个字）
l漏电流测试范围：AC（0.3～2～20）mA  准确度 ±（5%+3个字）
DC（0.3～2～10）mA   准确度 ±（5%+3个字）
l报警值预置范围：AC（0.3～2～20）mA  准确度 ±（5%+3个字）
DC（0.3～2～10）mA   准确度 ±（5%+3个字）
l时间测试范围：（0～99）s ±1%、或手动
l变压器容量：100VA
(6)配有电工常用工具二套：剥线钳、尖嘴钳、40W电烙铁、十字螺丝刀、一字螺丝刀、斜口钳等。
(7)电缆终端附件制作工具一套：交流220 V热风枪、手动液压钳、铜鼻子三只、100W电烙铁、3M卷尺，小钢锯及锯片、电工刀等。
五、实训项目
（一）电气照明设备的安装接线、调试
1.线管敷设
2.管内穿线与连接导线
3.灯具、开关插座安装
4.吊扇的安装工艺
5.吊扇调速电路的接线、调试
6.典型照明电路的安装及接线
(1)楼梯口灯电路
(2)荧光灯电路
(3)各种灯具的安装
（二）电缆线路的施工
1.电缆的耐压测试和绝缘检测
2.电缆支架的安装
3.电缆沿桥架的敷设
4.电缆的户外式终端制作
5.电缆的户内式终端制作
6.电缆的中间制作
7.电缆延电缆沟的敷设
（三）变配电设备的安装
1.10kV油浸式电力变压器的安装
2.10kV油浸式电力变压器气体继电器安装
3.10kV油浸式电力变压器防潮呼吸器安装
4.10kV油浸式电力变压器电压切换装置安装
5.10kV油浸式电力变压器的接线及检测
6.10kV油浸式电力变压器的核相和交接试验
7.隔离开关的安装、接线
8.电力配电箱的安装
9.断路器的安装、接线
10.母线的安装、调试
11.隔离开关、断路器的通电调试
12.电流互感器的安装、接线
13.电力配电箱的接线
14.电气二次接线的敷设
15.滑触线的安装、调整
16.滑触线的通电调试
17.线管、线槽的敷设及布线
（四）电动机的安装
1.电动机的绝缘测试
2.电机的就位安装
3.电动机皮带传动装置的安装、调整
4.电动机联轴器传动装置的安装、调整
5.电动机的控制、保护和气动装置安装调试
6.电机的首末端判别
7.电机机组的安装
8.直流电机控制回路元器件的安装
9.直流电机的接线与运行
10.三相交流绕线式异步电动机控制回路元器件的安装
11.三相交流鼠笼式异步电动机的接线与运行
12.三相交流鼠笼式异步电动机Y-△的接线、调试
（五）综合实训
1.电缆线路施工综合实训
2.安装配电盘、母线综合实训
3.安装滑触线和移动式电缆综合实训
4.安装10kV变压器、电动机综合实训
5.电气照明设备安装、调试综合实训
6.电气动力设备安装、调试综合实训



HYD-AZ-01 · 电气安装与调试实训考核装置

HYD-AZ-01型电气安装与调试实训考核装置 一.设备要求采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度，即安全又能使使用者刚收到施工现场环境，横向，纵向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时，钢制专用型材是仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用…

HYD-AZ-01型电气安装与调试实训考核装置


一.设备要求采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度，即安全又能使使用者刚收到施工现场环境，横向，纵向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时，钢制专用型材是仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。   可进行电工安装，如桥架安装，PVC管安装，吊灯，白炽灯座，日光灯，开关，插座，控制箱，配电箱等，包含有交流异步电动机，直流电动机，步进电机，伺服电机，温度控制器，电偶，PLC，变频器触摸屏等控制与受控对象。每个操作组配套一个移动式工具车和元件柜，便于对原件的保管和安装施工，从根本上解决了学校在普通墙面上进行安装培训的使用不方便，实训范围窄的问题。设备应具有组装灵和方便的特点，可以根据学校的实际教学条件组成：2人组，3人组，4人组……，单面，双面等不同的方式，长度组合基于2个0.8米的基本组合单元，辅助配有0.2米，0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。

三.配置参数：2人实训组（单面）长*宽*高=2006mm*1003mm*2410mm1.配电箱部分：包括三项四线有功电度表，单相有功电度表，闸刀开关，电流互感器，漏电型空气开关，空气开关，漏电型空气开关，空气开关，电流表，电压表，电压转换开关，安装导轨等，均安装在配电箱内。
序号名称规格/型号单位数量备注（说明）状态
1三相四线有功电度表DT862-4只15A,接线端子连接安装在配电箱内
2隔离开关HG1-32/30只13极，30A同上
3漏电型空气开关DZ47LE-32只13P+N同上
4空气开关DZ47-63/C6只13P同上
5漏电型空气开关DZ47LE-32/C6只11P+N同上
6电源指示灯AD58B-22D只3黄、绿、红各一只同上
7配电箱箱体450mm×520mm×220mm只1含接地排、接零排



2.照明套件包括日光灯组件，节能灯，钠灯，灯头，声控开关，吸顶灯，控制开关，触摸开关等
序号名称规格/型号单位数量备注（说明）状态
1日光灯组件T5一体化21W（带罩）套1 散装发出
2节能灯9W只2 同上
3钠灯110W套1含灯头及镇流器和灯罩同上
4螺口平灯头E27只2 同上
5声控开关86型只1 同上
6泰力1插118型只2 同上
7泰力2插118型只1 同上
8泰力1开118型只1 同上
9飞雕2开86型只2 同上
10飞雕4开86型只2 同上
11吸顶灯21W只1配节能灯管同上
12触摸开关86型（带明装底盒）只1 同上
13暗盒86型只5 同上
14明盒86型只3 同上
118型只1 同上
15白板86型只2 同上
16塑料圆木YM-2只3 同上




3.电气控制箱包括组合开关，塑壳开关，接触器，辅助触头，三菱FXON-3A，三菱D740/0.75KW，时间继电器，热继电器，温度控制器，触摸屏（7寸彩色），开关电源，接线端子排，安装导轨，变压器，整流桥堆，单相交流调压器等，均应安装在控制箱内。
序号名称规格/型号单位数量备注（说明）状态
1塑壳开关NM1-63S/3200 20A只23极（正泰）安装在控制箱内
2接触器CJX2-0910/220V只5 同上
3辅助触头F4-22只3 同上
4PLCH2U-1616MT只1 同上
5变频器MD330T1.5KW只1 同上
6扩展模块H2U-0016ERN只1 同上
78时间继电器ST3PF-2 30S AC220V只12组断电延时同上
ST3P C-A 30S AC220V只11组瞬动、1组延时同上
 热继电器JRS1D-25（独立安装）只30.4A(调节范围0.25~0.4A)  2只0.63A(调节范围0.4~0.63A)  1只同上
9温度控制器E5CZ-C2MT只1 同上
1011开关电源DC24V 2A只1触摸屏及温控器用同上
 只1步进驱动器用安装在电机支架上
 触摸屏TPC7062K只17寸彩色屏（昆仑通泰）安装在控制箱内
12安装导轨C45条 若干同上
14电源指示灯AD58B-22D只5红色同上
15按钮开关LA68B-EA35只10红、绿各5只同上
16紧急停止开关LA68D-11ZS只1红色同上
17 旋钮开关（选择开关）LA68B-ED25只22挡同上
LA68B-ED35只23挡同上
18控制箱箱体500mm×700mm×230mm只1含接地排、接零排



4.电机包括三相交流异步电动机（Y-△）,三相交流异步电动机（Y-△）带离心开关，三相交流异步电动机（双速60W），他励直流电动机，步进电机（两相混合式含驱动器），交流伺服电机（台达伺服汗驱动器），均应安装在电机底板上。
序号名称规格/型号单位数量备注（说明）状态
1三相交流异步电动机 (Y-△)只1 在电机底板上
2三相交流异步电动机 (Y-△)带离心开关只1 在电机底板上
3三相交流异步电动机（双速60W）2/4双速电机只1 在电机底板上
4它励直流电动机DC110V/50W只1 在电机底板上
5步进电机驱动器SH-20403只1两相混合式（含驱动器）在A电机底板上
电机42BYGH5403
6交流伺服电机驱动器ASD-A0421-AB只1台达伺服（含驱动器）在A电机底板上
电机ECMA-C30604PS



5.指令与指示原件包括安装在传感器支架上的行程开关，光电传感器，电容式传感器，电感式传感器；安装在主令控制上的按钮，指示灯，选择开关，主令开关箱以及温度传感器（热电偶）等
序号名称规格/型号单位数量备注（说明）状态
1行程开关YBLX-ME/8104只4见图纸安装在传感器支架上
2电容式传感器CSB4-18M60-EO-AM只1见图纸安装在传感器支架上
3电感式传感器GH1-1204NA只1见图纸安装在传感器支架上
4光电式传感器GH3-N1810NA只1见图纸安装在传感器支架上
5温度传感器（热电阻、热电偶）Pt100只1与温控器配套散装发出
K型（￠5×50×550）只1



6.线路器材
序号名称规格/型号单位数量备注
1PVC管￠16根23米
2PVC直通￠16只10
3PVC壁疏￠16只30
4扎带3*100mm包1500只/包
5M4*20螺丝带帽200只/套套1带2只平垫1只弹垫
6线槽3025根22米/跟
7绝缘导线BVR1.5mm平方米盘3红，绿，黄各一盘
BVR1.5mm平方米盘2蓝，双色各一盘
8PVC线槽5025根33米/根（白色）
9桥架50*50根32m/根（含附件）
10异型号码管1.5mm米6
11冷压叉SV￠1.5只280红绿黄各80只 蓝黑各20只
12缠绕带￠10（10米/包）包2



7.电工工具
序号名称规格/型号单位数量
1尖嘴钳125mm把1
2剥线钳 把1
3压接钳 把1
4电工钳200mm把1
5一字螺丝刀￠4*100mm把1
6十字螺丝刀￠4*100mm把1
7电笔螺丝刀500V把1
8万用表MF500盘3
9铝合金人字梯1.5米高付1
10平锉刀200mm根3
11钢卷尺3m只1
12电工刀多用105mm把1
13钢板尺300mm把1
14直角尺200mm把1
15活动扳手6时把1
16六角扳手 套1
17保险丝15A卷1
18手锯弓 架1
19手锯条细牙盒1
20弯管器 根1
21兆欧表500V块6
22角向砂轮机￠70只1
23砂轮切割机200mm带防护罩台1
24手电钻 只1



8.其他
序号名称规格/型号单位数量备注
1电气安装与维修实训考核装置台架（标准配置组）长*宽*高2006*1003*2410mm组1
2原件存放柜900*450*2000mm个1
3可移动工具台930*740*860mm辆1带重载自锁脚轮
4电加热器电热源只1
5移动式电源控制台400*280*300mm台1提供前级保护



三．实训项目要求1.电度表的接线实训2.配电箱的安装实训3.控制箱的安装实训4.日光灯的安装实训5.白炽灯的安装实训6.吸顶灯的安装实训7.节能灯的安装时讯8.配电箱的电能分配接线实训9.控制电路的接线与调试实训10.PLC控制电路的接线与调试实训11.PLC的基本指令编程（含部分特殊指令的应用）实训12.变频器的基本参数设置实训13.变频器的多速段控制实训14.触摸屏的基本界面设置与应用实训15.步进电机及驱动器的接线与参数设置实训16.伺服电机及驱动器的接线与参数设置实训17.热电偶与温控装置的接线与参数设置实训18.多种传感器的接线与调试实训19.模拟量模块的使用实训20.常用电工工具的使用21.直流电机的控制与调速实训22.PVC管得处理与布置实训23.PVC管得穿线实训24.开关与插座的安装实训25.分线盒的安装实训26.线路分配的基本设计27.施工规范的学习与训练28.安全施工要求学习与训练29.两地控制一盏灯实训30.线槽布线施工训练31.隐蔽工程施工训练32.高压钠灯的接线实训技术指标：1.  工作电源：三相五线 供电 AC380V/220V +/-7.5% 50HZ2.  工作环境：用绝缘地板（或使用绝缘地毯）3.  实训装置网孔板尺寸：长*宽=798*768mm4.  实训装置外形尺寸：见配置清单5.  实训装置材料：钢板。钢板厚度≥1.5mm6.  实训装置电源：提供带有开关，电压指示及短路保护，采安全型插线插座的三相电源输出和航空插头提供电源。7. 消耗功率：≤2KW安全保护措施：具有接地保护，过流过载，漏电保护功能，符合相关的国家标准。

HYD-ZM-1 · 电气照明设备安装调试技能实训装置

HYD-ZM-1型电气照明设备安装调试技能实训装置 一、概 述 电气照明设备安装调试技能 实训装置 是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校的对电气设备安装工技能实训教学，同时也是初级、中级电气设备安装工技能考核的鉴定设备。 二、特 点 该实训设备在结构上以建筑模型（包含了室内配电箱的…

HYD-ZM-1型电气照明设备安装调试技能实训装置
一、概 述
电气照明设备安装调试技能实训装置是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校的对电气设备安装工技能实训教学，同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、特 点
该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能
2.电气照明典型线路采用优质元器件
3.防雷接地装置采用工业现场所用的避雷针和避雷器进行实训
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
四、装置配备
1.电源、电气设备配备
(1)电源部分
三相四线380V电网经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电；设有指针式交流电压表三只指示输入的三相电源线电压；交流电源输出端设有过流保护及漏电保护功能。
(2)配备一套室内小型配电箱，用于配电箱的室内安装
(3)配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等
(4)配备典型照明线路施工所用的灯座及开关等元器件
(5)配备吊扇及配套调速器1套
(6)配备避雷针1只
(7)配备电源防雷器1台
(8)配备布线用硬质导线
2.仪器配备
便携式数字万用表
3.工具配备
配有电工常用工具2套 （含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯
及锯片等），电烙铁1把，卷尺1把。
五、实训项目
1.配电箱安装
2.线管敷设前的预制加工
3.线管的敷设
4.线管的穿线
5.灯具的安装
6.典型照明电路的安装及接线
7.吊扇的安装及测试
8.防雷器的安装
9.避雷针的安装



HYD-GD-1 · 高低压电气装配工技能实训考核装置

HYD-GD-1型高低压电气装配工技能实训考核装置 一、概 述 实训设备 根据“高低压电器装配工国家职业标准”对该工种知识和技能要求，采用工业级设备，创造真实的实训环境，采用工业生产流程开设实训项目。实训内容可以覆盖高低压电器装配工初级、中级、高级和技师，适用于高低压电器装配工和相关工种职业人员的培训和鉴定考核。 二、技术性能 1.输入电源：三相四线（或三相五线）～380V±10% 50Hz 2.容 量：＜5kVA 3.工作环境：温度-…

HYD-GD-1型高低压电气装配工技能实训考核装置
一、概 述
实训设备根据“高低压电器装配工国家职业标准”对该工种知识和技能要求，采用工业级设备，创造真实的实训环境，采用工业生产流程开设实训项目。实训内容可以覆盖高低压电器装配工初级、中级、高级和技师，适用于高低压电器装配工和相关工种职业人员的培训和鉴定考核。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.容    量：＜5kVA
3.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
三、实训项目
1.高压电气设备装配
(1)10kV电流互感器装配
(2)10kV母排、绝缘装配
(3)高压开关柜机械闭锁机构装配
(4)高压开关柜二次回路装配
2.低压电气设备装配
(1)低压刀开关装配
(2)低压断路器装配
(3)低压计量柜装配（固定式）
(4)低压进线柜装配（固定式）
(5)低压电容柜装配（固定式）
(6)低压出线柜装配（固定式）
(7)电机控制柜装配（固定式）
3.高、低压设备接线
(1)高压测量回路接线
(2)高压断路器控制回路接线
(3)高压继电保护回路接线
(4)低压计量柜接线
(5)低压进线柜接线
(6)低压电容柜接线
(7)低压出线柜接线
(8)电机控制柜接线
4.高、低压设备调试
(1)高压开关柜调试
(2)低压计量柜调试
(3)低压进线柜调试
(4)低压电容柜调试
(5)低压出线柜调试
(6)电机控制柜调试
(7)抽屉式开关柜调试



HYD-NX-2 · 内线安装工实训装置(高级)

HYD-NX-2型内线安装工实训装置(高级) 一、概 述 内线安装工实训装置是根据劳动和社会保障部职业/工种资格（标准）《内线安装工》高级工实训考核要求设计，能够完成多种技能训练。主要完成电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装，以及室内用电设备的故障分析处理和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的岗位技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核。 二、特 点 1.真实…

HYD-NX-2型内线安装工实训装置(高级)
一、概 述
内线安装工实训装置是根据劳动和社会保障部职业/工种资格（标准）《内线安装工》高级工实训考核要求设计，能够完成多种技能训练。主要完成电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装，以及室内用电设备的故障分析处理和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的岗位技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核。
二、特 点
1.真实性强：装置元件布置、开关操作都参考了工程实际，为各专业岗位创造真实的实训环境；
2.模块化设计：各个实训内容按模块进行设计。
三、技术性能
1.输入电源：AC380V±10% 50Hz
2.工作环境：温度-10℃～+50℃  相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：1800mm×1700mm×500mm
四、实训项目
1.单项操作
(1)低压配电屏一次设备安装和调试
(2)磁力起动器安装和调试
2.多项操作
(1)单回路动力箱安装和调试
(2)交流接触器可逆控制操作箱安装和调试
(3)二次回路操作箱接线安装和调试
(4)具有运行位置指示单回路动力控制箱安装和调试
(5)具有运行位置指示异步电动机操作箱安装和调试
(6)动力控制箱内保护、控制、测量设备安装和调试
(7)具有过流保护的动力控制箱设备安装和调试
(8)室内配电故障处理
(9)简单动力控制箱故障处理
(10)三相异步电动机安装起动
3.综合操作
便携式配电箱制作安装和调试



HYD-NX-01 · 内线安装工实训装置(中级)

HYD-NX-01型 内线安装工实训装置(中级) 一、概 述 内线安装工实训装置根据劳动和社会保障部职业/工种资格（标准）《内线安装工》实训考核要求设计，能够完成多种技能训练。主要完成照明设备及线路、电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装，以及室内用电设备的故障分析处理，电动机轴芯的检查和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的岗位技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴…

HYD-NX-01型 内线安装工实训装置(中级)
一、概 述
内线安装工实训装置根据劳动和社会保障部职业/工种资格（标准）《内线安装工》实训考核要求设计，能够完成多种技能训练。主要完成照明设备及线路、电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装，以及室内用电设备的故障分析处理，电动机轴芯的检查和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的岗位技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核。
二、特 点
1. 真实性强：装置元件布置、开关操作都参考了工程实际，为各专业岗位创造真实的实训环境
2. 模块化设计：各个实训内容按模块进行设计。
三、技术性能
1. 输入电源：AC 380V±10% 50Hz
2. 工作环境：温度-10℃～+50℃相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜1.5kVA
4. 外形尺寸：1800mm×1700mm×500mm
四、实训项目
1.照明配电盘内电器安装
2.动力配电板制作
3.低压配电屏一次设备安装
4.室内硬母线大街制作
5.磁力起动器安装
6.单回路动力箱安装
7.交流接触器可逆控制操作箱安装
8.便携式配电箱制作安装



HYD-DPGZ-03 · 电气安装与维修实训考核装置

HYD-DPGZ-03 型电气安装与维修实训考核装置 一、概述 弘毅道 HYD-DPGZ-03 电气安装与维修实训考核装置，是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工等有电气实训要求的相关专业的作为公共实训平台使用。 该装置采用钢制网孔板和专用型材组接而成，装有自锁式脚轮，方便移动和使用，表面喷塑，色彩稳重。装置设计高度以人站在一级人字…

HYD-DPGZ-03型电气安装与维修实训考核装置


一、概述

弘毅道HYD-DPGZ-03电气安装与维修实训考核装置，是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工等有电气实训要求的相关专业的作为公共实训平台使用。
该装置采用钢制网孔板和专用型材组接而成，装有自锁式脚轮，方便移动和使用，表面喷塑，色彩稳重。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能感受到施工现场环境。同时，配套的PVC管，金属线管弯管器，可方便的对PVC管、金属线管进行任意角度的煨弯。可实现金属桥架、动力配电箱、照明配电箱的安装与接线调试等。

装置包含工业电气设备安装架、电源配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、 PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。采用开放式、模块化、多样化、 标准化设计。通过电气系统的设计、布局安装、接线、程序设计、调试、运行、故障维修等操作，使学生 掌握电气设备安装、调试运行、维护等综合能力。
二、技术参数
1.工作电源：AC380±10％（三相五线）50Hz
2.额定功率： 0.8KW
3.环境温度：－10℃ ～40 ℃
4.相对湿度：≤85%
5.安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
6.外形尺寸：L3010×W1000×H2460mm
7.设备重量：200kg
8.PLC: 主机 FX3U-16MT-ES/A，扩展模块FX2N-8EYR
9.变频器： 三菱FR-D740S-0.75K-CHT
10.伺服电机：交流伺服电机HG-KN23J-S100，驱动器 MR-JE-20A
11.步进电机：步进电机SL57STH56-2804A，驱动器DM542S
12.异步电机：三相交流异步电动机180W/380V  6个头
13.双速电机：双速电机 YSD7124/2 180W/380V
14.实训柜：含X62W\T68\CA6140\Z35四种机床电路
三、产品结构
该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。
1、模拟房  整体用铝型材作骨架，中间用网孔板连接，方便安装各种实训配件和模块。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；模拟房上方弧型设计，整体外形美观大方，
2、实训柜、装配桌、电脑桌、模块架用冷轧钢板精数控精加工而成，表面静电喷涂。其中实训柜内含X62 、T68、CA6140、 Z35四种机床电路和故障设置；装配桌底部带抽屉柜，结构稳固实用，外形美观；模块架内分多层可拆装，可存放各种实训模块。
3、三维电气仿真与控制软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真
1、电子仿真
（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术
（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真
（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；
（3）综合技能实训
①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故
2、电气仿真
（1）电工基本常识与操作：
①安全用电常识：触电方式；防护措施；接地接零；急救措施
②常用电工工具：通用工具；线路工具；设备工具
③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复
④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程
（2）电工仪表
①万用表：外形仿真，结构仿真，面板仿真，使用仿真；
②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；
③钳形电流表：外形仿真，原理仿真，使用仿真；
④兆欧表：外形仿真，原理仿真，使用仿真；
⑤直流电桥：外形仿真，使用仿真；
⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；
（3）照明电路安装
①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；
②两地控制线路：器材仿真，电路仿真连线仿真
（4）电机与变压器
①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；
②单相异步电动机：外形仿真，结构仿真，装配仿真；
③伺服电动机：外形仿真，结构仿真，原理仿真；
④步进电动机：外形仿真，原理仿真；
⑤直流电动机：外形仿真，结构仿真，装配仿真；
⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；
（5）低压电器
①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；
②继电器：外形仿真，结构仿真，原理仿真，检测仿真；
③常用闸刀开关：外形仿真，结构仿真；
④低压断路器：外形仿真，结构仿真，原理仿真；
⑤熔断器：外形仿真，结构仿真；
⑥启动器：外形仿真
⑦主令电器：外形仿真，结构仿真；
（6）电动机控制仿真
①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故
（7）电工识图
3、在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
4、机床电气控制实训仿真软件以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
1）软件包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。
2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。
3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件接触器热继电器和机床运动指令元件如按钮，十字开关等元件的作用；原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。
5、智能考核单元：采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。

控制模块(PC 控制终端或手持移动控制终端10寸平板电脑)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。

驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。

可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。

可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。

用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
四、配置清单

成 套 产 品 配 置 标 准

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

主体框架



套

1



2.

模块架

4层货架

套

1



3.

机床电路考核柜



台

1



4.

装配桌



张

1



5.

电脑桌



张

1



6.

电源配电箱

500×600×250mm

个

1



7.

电气控制箱

500×700×230mm

个

1



8.

传感器模块组件



个

1



9.

步进电机模块组件

驱动器DM542S  DC24V+电机SL57STH56-2804A

个

1

安装与一体

10.

伺服电机模块组件

MR-JE-20A+HG-KN23J-S100含线

套

1

11.

双速电机模块



个

1

安装与一体

12.

6头三相异步电机模块组件



套

2

13.

产品配件包



套

1

二级配置清单

14.

机床考核挂板

X62 、T68、CA6140、 Z35

套

1



15.

指导书



本

1



16.

光盘



盘

1



17.

智慧教室综合测控系统



套

1



18.

实训导线

4mm双圈 1米 黄绿红黑蓝

条

各1



19.

实训导线

4mm双圈 1头焊插针 1米 黄绿红黑蓝

条

各2



20.

实训导线

4mm双圈 0.2米 黄绿红

条

各2



产品配件包二级配置清单

电源配电箱部分（装与配电箱内）

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

塑壳开关

NM1-63S/3200 20A

个

1

环宇

2.

三相电度表

DTS7738/1.5(6)A

个

1

上海华立

3.

漏电断路器

DZ47LE-32      3P+N   16A

个

1

环宇

4.

漏电断路器

DZ47LE-32      1P+N   16A

个

2

环宇

5.

空气开关

DZ47-60/C10      2P   10A

个

1

环宇

6.

电流互感器

BH-0.66 5/5

个

3



7.

接地端子排

2×15mm,5孔，安装中心孔距92mm

个

1



8.

接零端子排

10孔，安装中心孔距114.7mm

个

1



照明与开关部分

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

吸顶灯

吸顶灯21W圆底盘 （配节能灯）

个

1



2.

螺口球形灯泡

E27 15W 230V 透明

个

1



3.

T3螺旋式电子节能灯

YPZ-220/9-S 220V/9W

个

1



4.

LED灯

1.2米 40W

条

1



5.

日光灯管

T8/36W

条

1



6.

单相电度表

DD862-4 3(6A)

个

1



7.

声控延时开关

86型

个

1



8.

一开双控开关

86型

个

2



9.

螺口灯座

E27 86#

个

2



10.

电流互感器

BH-0.66 5/5

个

1



11.

指针式直流电流表

85C17 5A

个

1



12.

指针式交流电压表

42L6 450V

个

1



13.

万能转换开关

LW26-20 D0724/3 长信 3档

个

1



14.

一体化日光灯

T5 21W（带罩）

条

1



15.

触摸延时开关

86型

个

1



16.

双开双控开关

86型

个

1



17.

电源插座

86型 2*2*3 10A

个

2



18.

电源插座

86型 1*3 16A

个

1



19.

电源插座

118E型1位3孔_16A_香槟金

个

1



20.

电源插座

118EH_1开5孔_10A_香槟金

个

1



21.

底盒

118系列_暗灰色

个

2



22.

剩余电流动作断路器

DZ47LE-32 1P+N  10A

个

1



23.

小型断路器

DZ47-60 1P C16A

个

1



24.

小型断路器

DZ47-60 2P C10A

个

1



25.

小型断路器

DZ47-60 2P C16A

个

1



26.

剩余电流动作断路器

DZ47LE-32 1P+N  16A

个

1



27.

插座底盒

86型/明装

个

3



28.

插座底盒

86型/暗装

个

2



29.

空白盖板

86型盖板

个

2



30.

漏电开关盒

9-12位

个

1



电气控制部分

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

漏电断路器

DZ47LE-32   C16A   3P+N

只

1



2.

断路器（空开）

DZ47-60 10A/2P

只

1



3.

接触器

CJX2-0910/220V

只

3



4.

辅助触头

F4-22

只

3



5.

熔断器

RT28-32 10*38 正泰

只

4



6.

熔体

10A   10*38

只

3



7.

熔体

2A   10*38

只





8.

时间继电器

ST3P C-A 30S AC220V

只

1



9.

热过载继电器

JR36-20 0.72A

只

2



10.

开关电源

DC24V/6A

只

1



11.

线槽

3030

米

2



12.

通用导轨

50 孔

米

2



13.

信号指示灯

AD16-22DS  220V 红

只

5



14.

按钮开关

LA38-11BN 22mm   红色

只

5



15.

按钮开关

LA38-11BN 22mm   绿色

只

5



16.

急停按钮

22mm 红

只

1



17.

旋钮开关（选择开关）

2 档  LA38-11BN 22mm

只

2



18.

旋钮开关（选择开关）

3 档  LA38 2常开常用 22mm

只

2



19.

触摸屏

昆仑通泰 TPC7062k

台

1



20.

触摸屏下载线

USB

条

1



21.

PLC主机

FX3U-16MT-ES/A

台

1



22.

PLC下载线

USB-SC09

条

1



23.

扩展模块

FX2N-8EYR

台

1



24.

变频器

三菱FR-D740S-0.75K-CHT

台

1



25.

接地端子排

2×15mm,5孔，安装中心孔距92mm

个

1



26.

接零端子排

10孔，安装中心孔距114.7mm

个

1



27.

行程开关

YBLX-ME/8104

只

4

安装与传感器模块组件上

28.

电容式传感器

CSB4-18M60-EO-AM

只

1

29.

电感式传感器

GH1-1204NA

只

1

30.

光电式传感器

GH3-N1810NA

只

1

管线材部分

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

线管

Ф25    PVC

米

6



2.

管直通

Ф25    PVC

个

5



3.

管三通

Ф25    PVC

个

5



4.

管弯头

Ф25    PVC

个

6



5.

管夹

Ф25

个

15



6.

管接头（杯疏）

Ф25

个

10



7.

PVC 线槽

4 分 39*18*3.7m PVC 2 米

米

10



8.

槽角弯

39*19

只

10



9.

槽外角

39*19

只

10



10.

槽三通

39*19

只

5



11.

槽内角

39*19

只

5



12.

中小三通

39X19/24X14

只

10



13.

线槽异径直通槽大小接

39X19/24X14

只

5



14.

PVC 线槽

24*14

米

10



15.

槽三通

24*14

个

4



16.

槽式直通桥架

C-A-2-1    100*50

米

4



17.

槽式桥架终端封头

C-FT-A1   100*50

个

3



18.

槽式水平弯通

C-A1-2   100*50

个

3



19.

槽式垂直左上弯通

C-C11-2   100*50

个

2



20.

槽式垂直右上弯通

C-C12-2    100*50

个

2



21.

连接片

LQJ-X-30

个

20



22.

镀锌电线套管

Ф20*1.2

米

8



23.

镀锌管直通

Ф20

只

5



24.

快速杯梳

Ф20*1.2

只

5



25.

单边管码

Ф20

只

20



26.

镀锌离墙码

Ф20

只

20



27.

碰焊铁盒

75*75*40*1.0

只

3



28.

骑马垫

￠16mm

只

20



29.

骑马垫

￠25mm

只

20



30.

扎带

3X100mm

包

2



实训工具部分

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

平锉刀

6’带把手

把

1



2.

公英制强磁钢卷尺

5*19MM

把

1



3.

高级直咀电工刀

红木直刀

把

1



4.

钢直尺

300mm

个

1



5.

直角尺

250mm

个

1



6.

高级镀铬活动扳手

8" 200mm

把

1



7.

9件加长球头内六角

9PCS(1.5-10)MM公制

把

1



8.

塑柄调节式钢锯架

10寸-12寸 可调

把

1



9.

钢锯条

18TPI×12"/300mm

条

3



10.

弹簧弯管器

Ф25MM

条

1



11.

美式斑马斜咀钳

8"

把

1



12.

美式斑马柄尖咀钳

8"

把

1



13.

电子剪

7"

把

1



14.

手电钻

220V/500W正反调速开关

个

1



15.

精品外热式电烙铁

60W

把

1



16.

PVC剪管钳

Φ25

个

1



17.

水平尺

300mm

把

1



18.

台虎钳

QB100 4寸

台

1



19.

镀锌管弯管器

25mm脚踩

个

1



20.

穿线器

10米

条

1



21.

钻头

Ф 3

个

5



22.

钻头

Ф4.2

个

5



23.

木柄双安全羊角锤

0.5KG

把

1



24.

打磨机

GWS6-100

台

1



25.

绝缘兆欧表

500V ZC25B-3

台

1



26.

无色护目镜



付

1



27.

铝合金人字梯

150CM 5级

个

1



























五、实训项目举例
1.电表箱的安装
2.配电箱的安装
3.日光灯的安装
4.白炽灯的安装
5.吸顶灯的安装
6.节能灯的安装
7.高压钠灯的安装
8.PVC管的处理与布置
9.PVC管的穿线
10.开关与插座的安装
11.分线盒的安装
12.线路分配设计
13.施工规范的学习与训练
14.安全施工要求学习与训练
15.两地控制一盏灯
16.线槽布线施工训练
17.隔离开关的安装
18.配电线路的接线实训
19.金属桥架的组合与安装实训；
20.塑料线槽的敷设实训；
21.金属线管的敷设实训；
22.电气控制箱的安装
23.电气控制电路安装实训
24.三相异步电动机直接起动、停车的控制电路连接；
25.接触器联锁的三相交流异步电动机正、反转控制电路的连接；
26.按钮联锁的三相交流异步电动机正、反转控制电路的连接；
27.按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
28.三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
29.三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
30.三相交流异步电动机能耗制动控制电路的连接；
31.三相交流异步电动机反接制动控制电路的连接；
32.多台（3台及以下）电动机的顺序控制电路的连接
33.电动机的往返行程控制电路的连接；
34.普通车床控制电路的连接；
35.三相交流异步电动机既能点动，又能连续转动的控制电路连接；
36.两地控制电路的连接；
37.按钮切换的双速电动机调速控制电路的连接；
38.时间继电器切换的双速电动机调速控制电路的连接；
39.变频器面板功能参数设置和操作实训；
40.变频器对电机点动控制、启停控制；
41.电机转速多段控制；
42.工频、变频切换控制；
43.基于模拟量控制的电机开环调速；
44.基于面板操作的电机开环调速；
45.变频器的保护和报警功能实训；
46.基于PLC的变频器开环调速；
47.PLC控制电机顺序启动；
48.PLC控制三相异步电动机Y-△启动电路；
49.触摸屏的参数设置；
50.触摸屏的编程；
51.触摸屏、PLC、变频器的综合实训；
52.两相混合式步进电机的控制；
53.交流伺服电机的控制；
54.CA6140车床电路的操作及故障考核实训；
55.Z35钻床电路操作及故障考核实训；
56.X62W万能铣床电路操作及故障考核实训；
57.T68镗床电路操作及故障考核实训；





课程与实训项目

按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。

软件与数字资源

可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。

场地与交付准备

明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。

应用与部署

适用对象
职业院校、应用型院校及专业技能实训场景
部署方式
按课程、设备型号与工位需求确认配置及安装安排
环境条件
选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认

相关教学方案

预约产品演示返回产品中心
