本页按“电子工艺实训设备”整理弘毅道硬件实训设备，包含 14 款设备型号。各型号的设备图片、产品介绍与现有配置可展开查阅；具体选型与交付配置按实际教学场景确认。
产品型号与设备介绍
HYD-DZ-258 · 电子产品综合维修实训平台
集电子产品检测、维修、组装与调试于一体，结合电路板卡、双显示屏、过程记录及实训测评，服务电子与计算机专业实训。

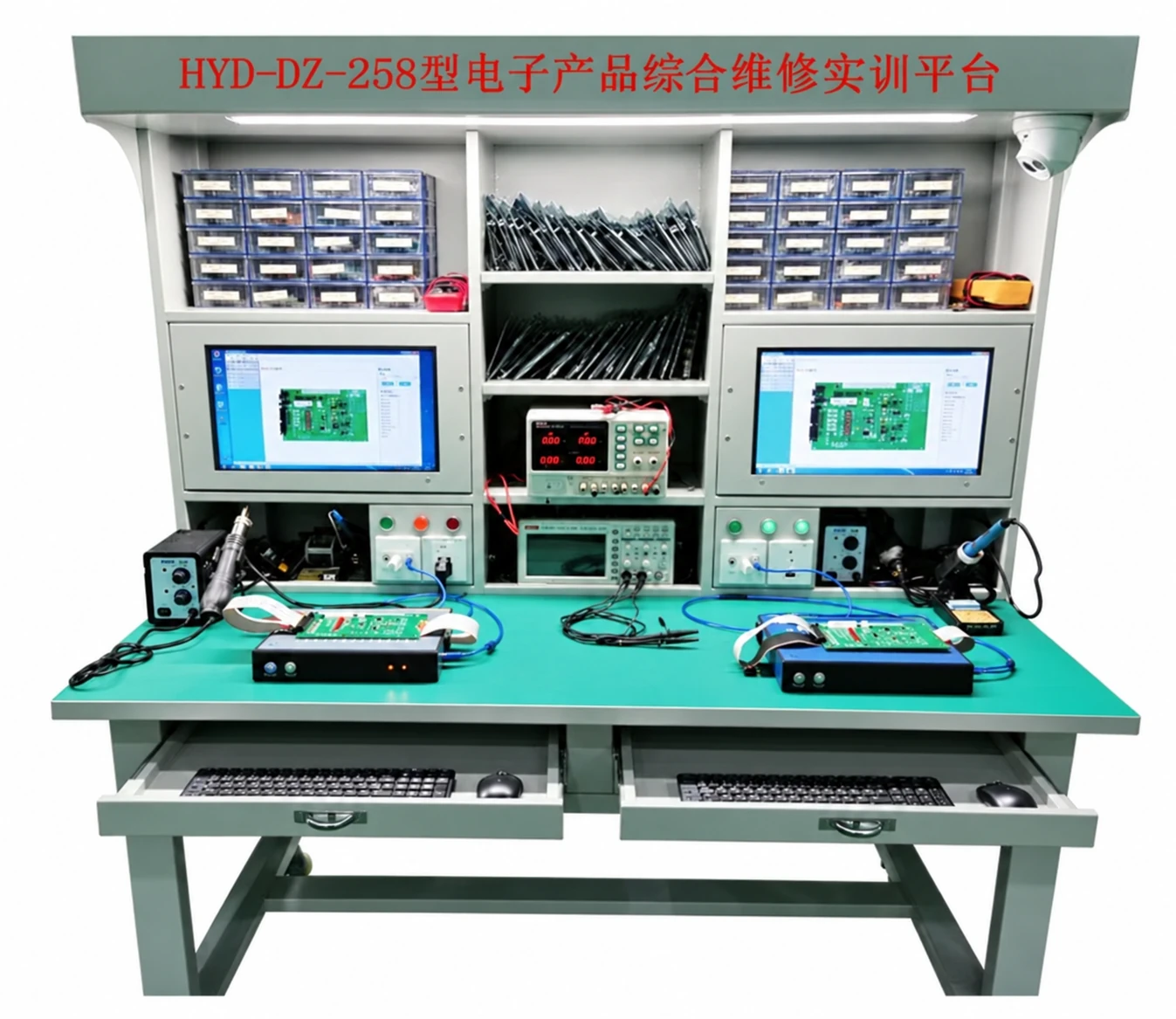

HYD-DZ-258型 电子产品综合维修实训平台
一、产品概述
电子产品综合维修实训平台是集电子产品检测、维修、组装、调试技术等为一体的多功能综合维修实训平台；主要由工作平台、信息处理单元、配电单元、照明单元、人机接口单元、视频监控单元、LED显示单元等组成。系统内嵌操作系统，数据恢复系统、单元电路板卡学习系统、装调系统、计算机组装智能测评系统。同时该平台根据用户需要配备相应的仪器仪表就可以组建不同应用场景的实训系统，以满足客户多方位需求。
目前该实训平台广泛应用于职业院校电子、计算机、物联网等专业实训室配套实训设备，也用于普通高校电子技术专业，计算机专业等基础学科实验室配套设备。
二、产品特点
本工作站所涉及电子产品均来自现实生活，具有广泛的代表性、启发性，通过掌握这些电路知识能够让学习者举一反三；同时本产品的技能训练模式新颖，理论知识与实践训练有机结合，从海量的电子产品电路原理图中抽取具有广泛代表性的各类电路，再将这些电路以实际电子产品为例分为若干单元电路进行实训。
主要体现在实训方式上，学生可以对每个单元电路功能板进行安装、调试、故障维修；每个单元电路板的电路图会实时显示在PC终端，方便学生边练边学边思考，有效提高了学生的学习兴趣，在学中练，在练中学。
本工作平台所涉及的电子产品均来源于现实生活中种类繁多的电子产品、极少使用的电路、即将淘汰的电子产品、不具备新型电子产品的特征电路。
为了有效检验学员对所学知识的掌握情况，该平台软件系统可以自动对所设定故障的单元电路板进行智能检测，并将检测结果上传到服务器，每个单元电路板故障点根据实际需要灵活进行设置，从而有效避免因人为评判带来的结果的不一致性。目前该平台广泛应用于计算机硬件检测维修与数据恢复赛项。
本平台能够有效解决学院学业测评与认证工作，例如为了考察计算机专业学生实际动手能力，通过该平台的计算机组装模块对学院计算机组装能力进行考察，以了解其计算机基本硬件的组装水平。
三、产品基本配置及功能
1、整机介绍
本设备采用全喷塑工艺，设备集成有1600*800*1800mm操作防静电台面、根据使用对象不同可分单工位和双工位台体。
桌面台架部分分成6—8个可变空间方便存放各类仪器仪表、板卡、开发维修工具及电子元器件，各空间小格均考虑通用安装电源接口，并且采用系统集成思想，所有的设备电源线均不外露，使得整个实训、实验开发环境显得干净、整洁、安全和舒适；
桌面采用防静电处理以便操作更安全；设备的台面为操作区域，标配有可调的通用的全覆盖电源，控制版面部分集成有多个USB接口、电源接口和控制面板来方便用户进行各类操作；
配备的灯光系统采用高亮LED平面光，桌面操作无重影。用户的操作键盘和鼠标均在桌面下，既节省空间，又方便计算机的操作与使用；整个台体部分由四个坚固的全向轮承重，可根据用户需要随时移动和固定。
2、LED显示模块
装置配置两块P5LED彩色显示屏，可实时显示当前进行的实训项目并更改显示内容。如进行考试时，可显示倒计时时间、组号、考试类别等，当学生按下答疑按钮时，面板上的红色指示灯闪烁，监考老师随即进行答疑，学生如需交卷，只需按下交卷按钮。由此可大大帮助学生节省答题时间，同时也方便老师进行监考。
3、过程记录模块
工作站装有高清数字摄像头、网络交换机、监控软件等，当考生在考试时，打开控制器中的监控软件，并按下监控运行按钮，系统便会自动记录考生考试过程中的一切操作信息；当考场外需要设置观察点时，只需把设备通过网络连接到考场中的交换机即可观察所有考试即时信息，不需要重新在考场中单独布置。
4、数据接口单元
配备3个USB接口，1个VGA 接口，1个音频接口和一个网络接口，3个USB接口中其中一个提供给LED显示屏，可随时更改显示屏显示信息，两个供给维修控制器，方便用户与控制器进行数据交换，音频接口和VGA接口方便维修主板时直接将信号接入显示器显示，网络接口可提供与局域网连接。
5、故障诊断单元
可测量内存插槽、CPU插槽、PCI插槽、PCI-E插槽、AGP插槽的各种信号，也可进行主板故障诊断、显卡测试、电源测试、内存测试等，配备各种检测卡，方便用户进行故障分析。提供视频维修教程，便于学习。可实现多名学生同时在该实训设备上完成台式、笔记本主板故障检测维修、数码产品等功能板维修调试等功能。
6、配备显示切块模板
外接主机于内置工控机可用时共用显示器，节约空间和成本。同时配备双输出，可接入投影机，便于教学。
7、配备管理软件
学习板卡可通过上位机软件观察板卡故障点，配备19张模块化的板卡，便于老师和学生了解主板原理。
8、数据恢复
DRP6700数据恢复平台源于效率源专业数据恢复技术积累，是一款功能强大、支持广泛的数据恢复产品。除了对常规的硬盘、U盘、存储卡、阵列、镜像文件恢复外，它还能支持对手机、视频监控这两大类取证中经常遇到的介质进行恢复，同时提供了文档修复、视频修复等实用功能。产品专注于逻辑层数据恢复，操作简单、恢复高效，无需培训即可上手，并快速获取恢复结果。
9、配套仪器仪表和学习板卡
配套仪器仪表包含可调直流电源、100M双踪数字示波器、红外热像仪、热风焊台、防静电专用烙铁、频率计、维修套装工具、数字万用表、硬盘维修及数据恢复系统、主板诊断卡、放大镜等。学习板卡包括计算机硬件接口电路板、笔记本保护隔离电路功能 板、笔记本充电电路功能板、笔记本内存供电电路功能板、笔记本时钟电路功能板、笔记本显示电路功能板、笔记本硬启动过程电路功能板等。
10、基础单元电路分析实践
基本串联电路
基本串并联电路
同向放大器
基本放大电路
基本开关电路
反向放大器
HYD-302 · 电子产品焊接与工艺实训台（双面四组型）
HYD-302型电子产品焊接与工艺实训台（双面四组型） 电子产品焊接与工艺实训台是根据以能力为本位\以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求而研发的产品。通过实训使学生掌握电子产品的工艺设计知识，并通过电子产品我制作，掌握基本技能要求，如：安全操作、元器件及其封装的识别、元器件的安装、手工焊接、调试、故障排除、产品质量保证等实践动手能力；通过波峰焊（接插件焊接技术）了解传统电子产品组装技术，掌握波…
HYD-302型电子产品焊接与工艺实训台（双面四组型）
电子产品焊接与工艺实训台是根据以能力为本位\以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求而研发的产品。通过实训使学生掌握电子产品的工艺设计知识，并通过电子产品我制作，掌握基本技能要求，如：安全操作、元器件及其封装的识别、元器件的安装、手工焊接、调试、故障排除、产品质量保证等实践动手能力；通过波峰焊（接插件焊接技术）了解传统电子产品组装技术，掌握波峰焊基本工艺流程。通过SMT（表面贴装技术）了解先进电子组装技术，掌握SMT基本工艺流程，并亲身感受先进制造工艺。本装置是高度仿真的电子工艺生产线，目的是满足学生电子制作，电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实验要求。为学生自主学习、合作学习、研究性学习提供必要设备，培养学生的实践能力和创新能力。本实训装置适合技工学校、职业培训学校、职教中心、鉴定站/所、电子类专业《电子工艺》课程的鉴定考核。
一、技术性能
1.输入电源:三相四线220V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量: ＜200VA
4.外形尺寸:1600mm*1300mm*1900mm(四人座)
二、实训的基本配置及功能
实训装置由实训台、电源柜、实训线路板、元件包、工具套件等组成。
（一）实训台
实训台上方装有电风扇、照明日光灯、中间是看板、仪表台、插座、工具柜、电烙铁和元件盒。
1、工作台面采用木制的压层板加耐磨橡胶垫，不易损坏。
2、屏顶部用于放置元件盒（焊接工序用）或仪器仪表（调试工序用）等。
3、屏上方配有双层框架，设有两个PVC夹板，可用来夹放相关工艺资料。
4、顶部设有2只40W日光灯和2只风扇，用于照明，能够保证充足的光源。
5、提供交流220V电源6路2组；±5V/0.5A、±12V/0.5A四路固定直流电源2组
6、提供两路低压稳压直流0.0～30V/0～2A连续可调电压电流电源，配有电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。
7、有4个独立的抽屉和4个柜子，钣金厚度≧1.5mm，可分工位存放元器件、工具、实训套件等。台面铺有绿色防静电桌垫。
8、电子焊接装配生产线采用分节结构，每节单面共计4个工位，长度为1600mm；实训台宽度为1300mm。
9、实验室安全管理平台软件
（1）该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
（2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
（3）终端具有两级使用权限：普通权限和高级权限
普通权限：设备上电即自动进入普通权限，在该权限下任何人都可以自由查看各相电参数；但是无权干预设备的运行且无权更改系统设置；
高级权限：需要教师输入密码才能获取该权限级别，进入该权限级别后即可获取本电源管理系统的所有操作权利，包括拉合闸（运行或停止运行）、本地定时开关机，过欠压，过流以及余额不足报警阈值设置及其功能使能；报警记录查看，费用管理部分的预付费功能开关，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，配网触发模式选择等；
（4）稳定可靠的互联网连接：使用全球化开发平台，连接可靠性强，网络数据延迟小。
（5）终端设备与APP紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态；可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。
（6）终端设备与云端联动，在联网状态(显示绿色WIFI标志)，教师通过手机APP，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；
（7）可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。在终端上更改系统设置也会即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制；
（8）预付费功能，在APP端，用户对产品具有完全的操作权，可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端，APP也会立即显示并记录该事件以提示用户及时进行电量充值；（预付费功能和余额不足报警功能也以被关闭）
（9）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；
（10）设备分享功能，通过APP可以把设备分享给其他成员，方便协同管理，如果不想分享给其他成员也可以直接解除分享；初次添加设备的用户为设备所有者，对设备分享与否具有绝对掌控权；
（二）实训线路板（4套/台）
每套配16项电子专业技能训练散件（专用线路板）
1. 简易正弦波信号发生器
2. 360tres型万用表元件包
3. 六位数显电子钟元件包
4. 无线对讲电路板元件包
5. 多路稳压输出电源套件
6. 声光控开关套件
7. 1.5V点亮LED闪灯套件(带壳)
8. 触摸开关套件
9. MP3MP4通用充电器套件
10. 220V1W长寿命卡口LED节能灯套件
11. 简易门铃套件
12．新板简易金属探测
13．小兔子眨眼睛套件
14．1.5V升压9V套件
15．声控小夜灯套件
（三）全数字化电工实验仿真软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真
1）电子仿真
（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术
（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真
（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；
（3）综合技能实训
①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故
2）电气仿真
（1）电工基本常识与操作：
①安全用电常识：触电方式；防护措施；接地接零；急救措施
②常用电工工具：通用工具；线路工具；设备工具
③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复
④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程
（2）电工仪表
①万用表：外形仿真，结构仿真，面板仿真，使用仿真；
②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；
③钳形电流表：外形仿真，原理仿真，使用仿真；
④兆欧表：外形仿真，原理仿真，使用仿真；
⑤直流电桥：外形仿真，使用仿真；
⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；
（3）照明电路安装
①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；
②两地控制线路：器材仿真，电路仿真连线仿真
（4）电机与变压器
①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；
②单相异步电动机：外形仿真，结构仿真，装配仿真；
③伺服电动机：外形仿真，结构仿真，原理仿真；
④步进电动机：外形仿真，原理仿真；
⑤直流电动机：外形仿真，结构仿真，装配仿真；
⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；
（5）低压电器
①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；
②继电器：外形仿真，结构仿真，原理仿真，检测仿真；
③常用闸刀开关：外形仿真，结构仿真；
④低压断路器：外形仿真，结构仿真，原理仿真；
⑤熔断器：外形仿真，结构仿真；
⑥启动器：外形仿真
⑦主令电器：外形仿真，结构仿真；
（6）电动机控制仿真
①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、
（7）电工识图
3）电工基础仿真：能进行39个仿真实验如下（包含但不局限于）
实训一 电位、电压的测定仿真；实训二 电源的外特性仿真；实训三 欧姆表工作原理仿真；实训四 电阻的串、并、混联仿真；实训五 电压控制电流源仿真；实训六 电压控制电压源仿真；实训七 电容器的串、并、混联电路仿真；实训八 电容在交直流电路中的作用仿真；实训九 一阶RC电路的过渡过程仿真实训十 二阶电路的响应仿真；实训十一 负载获得最大功率的条件仿真；实训十二 惠斯通电桥仿真；实训十三 电阻与温度的关系仿真；实训十四 直流电路星形和三角形电路的等效互换仿真；实训十五 RL串联电路仿真；实训十六 RC串联电路仿真；实训十七 RCL并联电路仿真；实训十八 电感在交直流电路中作用仿真；实训十九 一阶RL电路的过渡过程仿真； 实训二十 谐振电路仿真；实训二十一 RC选频电路仿真；实训二十二 通断电自感现象仿真；实训二十三 电压表电流表的工作原理仿真；实训二十四 单相交流电路功率因数的改善及日光灯的接法仿真；实训二十五 变压器实验仿真；实训二十六 单相交流电路实验仿真；实训二十七 电焊变压器原理仿真；实训二十八 交流互感器原理仿真；实训二十九 电压互感器原理仿真；实训三十 磁耦合线圈的反、顺接法仿真；实训三十一 三相负载的星、三角形连接电路仿真；实训三十二 楼梯开关两地控制仿真；实训三十三 戴维南定理实验仿真；实训三十四 欧姆定律仿真；实训三十五 互易定律仿真；实训三十六 基尔霍夫第一定律仿真；实训三十七 基尔霍夫第二定律仿真；实训三十八 迭加定律仿真；实训三十九 诺顿定律仿真
4）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
5）液压传动原理的动态演示并不少于18种动态演示。
6）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真
7）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。
8）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、正反转仿真、装配流水线仿真、自动门仿真、交通灯仿真、电梯仿真、升降机仿真、天塔仿真、抢答器仿真、分拣仿真、水塔仿真、运料小车仿真等。
9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
11）电机软启动及电机保护器的仿真
（四）工具套件（4套/台）
配常用的万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、恒温烙铁、热风台、焊锡丝、吸锡器，同时也可以为用户代办其它实训器材。
三、实训项目
1. 简易正弦波信号发生器的焊接与调试
2. 360tres型万用表的焊接与调试
3. 六位数显电子钟的焊接与调试
4. 无线对讲电路板的焊接与调试
5. 多路稳压输出电源的焊接与调试
6. 声光控开关的焊接与调试
7. 1.5V点亮LED闪灯的焊接与调试
8. 触摸开关的焊接与调试
9. MP3MP4通用充电器的焊接与调试
10. 220V1W长寿命卡口LED节能灯的焊接与调试
11. 简易门铃的焊接与调试
12．新板简易金属探测器的焊接与调试
13．小兔子眨眼睛的焊接与调试
14．1.5V升压9V的焊接与调试
15．声控小夜灯的焊接与调试
HYD-ZG-06 · 电子装配调试综合实训装置
HYD-ZG-06 电子装配调试综合实训装置 一、产品概述 本装置是按照职业教育的教学和实训要求而研制，适合《数学电子技术》、《模拟电子技术》、《电子工艺》、《CPLD原理及其应用技术》等课程的实训大纲要求，特别适用于高职、中专、职校等新建或扩建实训室，为讯速开设实训课提供了理想的实训设备。本实训台为单面工位，学校可以根据实训室建设规模确定购买的数量。 二、技术性能要求： 1.输入电源：单相三线～220V±10% 50Hz 2.工作环境…
HYD-ZG-06电子装配调试综合实训装置
一、产品概述
本装置是按照职业教育的教学和实训要求而研制，适合《数学电子技术》、《模拟电子技术》、《电子工艺》、《CPLD原理及其应用技术》等课程的实训大纲要求，特别适用于高职、中专、职校等新建或扩建实训室，为讯速开设实训课提供了理想的实训设备。本实训台为单面工位，学校可以根据实训室建设规模确定购买的数量。
二、技术性能要求：
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度 -10℃～+40℃，相对湿度 ＜85%（25℃） 海拔＜4000m
3.装置容量：＜0.5kVA
4.外形尺寸：1280mm×680mm×2000mm
三、系统配置及性能要求：
本实训装置主要由电源控制屏、实训桌、实训挂箱、实训板、实训工具等组成。
（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板，提供交直流电源、函数信号发生器（含频率计）、各种测量仪表及实训器件等。控制屏的上方由工业铝合金型材构成，第一层既可用来挂元件盒（焊接工序用），也可用来挂挂箱（调试工序用）。第二层是两个PVC夹板，可用来夹放一些实训资料。顶部还设有电风扇和30W的日光灯（可作实训时的照明设备）各一个。控制屏的具体功能如下：
1.交流电源
包含交流220V电源及低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）。
2.测量仪表
（1）实验室安全管理平台软件
1）该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
2）终端具有两级使用权限：普通权限和高级权限
普通权限：设备上电即自动进入普通权限，在该权限下任何人都可以自由查看各相电参数；但是无权干预设备的运行且无权更改系统设置；
高级权限：需要教师输入密码才能获取该权限级别，进入该权限级别后即可获取本电源管理系统的所有操作权利，包括拉合闸（运行或停止运行）、本地定时开关机，过欠压，过流以及余额不足报警阈值设置及其功能使能；报警记录查看，费用管理部分的预付费功能开关，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，配网触发模式选择等；
3）稳定可靠的互联网连接：使用全球化开发平台，连接可靠性强，网络数据延迟小。
4）终端设备与APP紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态；可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。
5）终端设备与云端联动，在联网状态(显示绿色WIFI标志)，教师通过手机APP，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；
6）可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。在终端上更改系统设置也会即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制；
7）预付费功能，在APP端，用户对产品具有完全的操作权，可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端，APP也会立即显示并记录该事件以提示用户及时进行电量充值；（预付费功能和余额不足报警功能也以被关闭）
8）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；
9）设备分享功能，通过APP可以把设备分享给其他成员，方便协同管理，如果不想分享给其他成员也可以直接解除分享；初次添加设备的用户为设备所有者，对设备分享与否具有绝对掌控权；
(2)直流数字电压/电流表一只：直流数字电压表/电流表信号取样及调理电路、三位半A/D转换器ICL7107、四个LED共阳极红色数码管等组成，电压表量程200V输入阻抗为10MΩ，电流表量程为2000mA设有过载保护功能，使用安全可靠。
(3)交/直流数字电压表一只：直流数字电压表量程为0～20V，，直键开关切换，三位半数显。交流数字电压表（真有效值）量程为0～20V，三位半数显，基本测量精度±0.5%。
3.直流电源
(1)可调稳压电源（0～30V/0.5A）两路：从0V起调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。将两路0～30V电源通过适当的连接,可得到输出为0～±30V连续可调或0～60V连续可调的直流稳压电源。
(2)固定直流电源四路：电源电压分别为±12V、±5V，每路均有短路、过流保护和自动恢复功能。
4.全功能DDS函数信号源：
A.高频率分辨率：0.01Hz B.高频率精确度：±20ppm C.低失真度：<1%
D.方波占空比1%~99%精确可调 E.三角波调占空比后可输出两种锯齿波
F.可变直流电平控制 G.外部频率测量 H..预设频率存储、调入功能
I. 输出衰减，由两个“衰减”按键选择。
技术指标：
A.主输出波形 正弦波、方波、三角波、锯齿波四种波形
B.最大输出幅度 10Vpp
C.输出阻抗 50Ω±10%
D.直流偏置 ±5V（空载）
E.占空比范围 1%-99%（方波）
F.输出频率范围： 0.01Hz-2MHz
外测量功能：
频率范围：1Hz-60MHz 信号幅度：0.5Vpp-20Vpp 外计数范围：0-4294967296
存储和调入：具有10组参数存储与调出的功能。
5.提供10路接线柱和接线端子转接口单元，实训操作方便。
6.数字集成电路测试仪：能判断常用的TTL、CMOS系列集成块的好坏，破译集成块型号以及进行同类型号代换查询。
7.音频功率放大器：用于放大电路扩音，也可作信号寻迹仪器使用。输入信号Vi≥10mV,功率P≥0.5W。
（二）实训挂箱
1.模拟电子技术实训挂箱（一）
提供模拟电子技术实训过程中所需要的电子元器件，包括二极管、电阻、电容、单结晶体管、单向晶闸管、电位器等元件。
2.模拟电子技术实训挂箱（二）
提供模拟电子技术实训过程中所需要的电子元器件，包括数码管、指示灯、LC振荡线圈、喇叭、继电器、蜂鸣器、复位按钮、三极管、场效应管、三端稳压块、银针等。另外还配有单管/负反馈两级放大器、射极跟随器、RC串并联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板，各线路板均设有4个专用弹性插脚，装、卸固定线路实训板便捷。
3.数字电子技术实训挂箱（一）
三态逻辑测试笔：三态逻辑分别由三个不同颜色的LED指示，高电平为红色发光管亮，低电平为绿色发光管亮，高阻态或非高、低电平值时黄色发光管亮。
脉冲信号发生器：单次脉冲源两路，正负脉冲输出；计数脉冲一路，频率0.5Hz～300kHz连续可调。
提供高可靠圆脚集成电路插座（14P 2只、16P 2只、28P 1只、40P 1只，各引脚接口均用防转柱引出）及其它器件。
4.数字电子技术实训挂箱（二）
提供八路逻辑电平显示和八路逻辑电平输出。
提供高可靠圆脚集成电路插座（8P 2只、14P 2只、16P 2只，各引脚接口均用防转柱引出）及其它器件。
（三）实训套件
包括抢答器电路、编码电子锁电路、可编程定时器电路、LED数字钟、全硅六管超外差式调幅收音机、47型万用表各一。
（四）实训工具
配备常用的数字式万用表890B+ 1只、元件盒5只、剥线钳1把、尖嘴钳1把、斜口钳1把、小十字螺丝刀1把、大十字螺丝刀1把、小一字螺丝刀1把、大一字螺丝刀1把、小镊子1把、剪刀1把、电烙铁1把、烙铁架1只、焊锡丝2米、吸锡器1支、验电笔1支、工具箱1个。
（五）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造形美观大方。实训桌的右边设有电脑主机柜和专用键盘放置滑板，左边设有抽屉和工具柜各一个，并设有四个带刹车的轮子，便于移动和固定。
四、实训项目
数字电路实训
1.常用电子仪器的使用
2.二极管、三极管的判别与检测
3.晶体管共射极单管放大器
4.场效应管放大电路
5.负反馈放大器电路
6.差动放大器
7.射极跟随器
8.集成运算放大器调零保护电路
9.集成运算放大器基本运算电路
10.由集成运算放大器组成的有缘滤波器
11.由集成运算放大器组成的电压比较器
12.由集成运算放大器组成的波形发生器
13.RC正弦波振荡器
14.LC正弦波振荡器
15.OTL 功率放大器
16.整流滤波电路及稳压管电路
17.串联型晶体管稳压电源电路
18.集成稳压电源
19.晶闸管可控整流电路
20.晶体管开关特性 限幅器与嵌位器
21.TTL集成逻辑门
22.CMOS集成逻辑门
23.集成逻辑电路的连接和驱动
24.组合逻辑电路
25.译码器
26.译码与数码显示
27.数据选择器及其应用
28.触发器
29.计数器
30.移位寄存器
31.脉冲分配器及其应用
32.555定时器的应用
线路板工艺焊接调试实训
33.抢答器电路焊接调试实训
34.编码电子锁电路的焊接调试实训
35.可编程定时器电路焊接调试实训
36.LED数字时钟焊接调试实训
电子成品胡工艺焊接组装调试实训
37.全硅六管超外差式调幅收音机焊接组装调试实训
38.47型万用表焊接组装调试实训
HYD-168 · 电子工艺实训考核装置
HYD-168型电子工艺实训考核装置 一、设备概述 本实验台适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。…
HYD-168型电子工艺实训考核装置
一、设备概述
本实验台适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
电工电子创新实训模块由ABS塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
配备开放实验室信息管理系统，为学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。
二、设备技术指标
工作电源：三相五线 AC 3800V±10% 50Hz
温度：－10～40℃；环境湿度：≤90%（25℃）
外形尺寸：长×宽×高=1600×880×1825㎜
整机功耗：≤1.5KW
安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用有机盒，兼作实物示教，一举多得。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
5、本装置具有广阔的延伸空间，本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高
本设备各个功能模块功能构成：
1、总电源
（1）总电源为单相交流220V 电源，经空气断路器（带熔断器及漏电保护），最大额定电
流为5 A，安全可靠。
（2）指示灯：电源线接通电网电源后，红灯亮，表示实训台已接入电源。空气断路器合
闸后，绿灯亮，表示实训台进入正常工作状态。
2、可调直流电源
（1）可调直流电源为DC 0~30V/2A，并带过载、短路保护功能，保护的整定值可进行
调节；直流输出电压采用3 位半数字显示的电压表（0~30V），直流输出电流采用3 位半数字显示的电流表（0~2A） 。
3、多档交流电源和稳压直流电源
（1）多档交流电源3~24V，七档，并带过载、短路保护；当出现过载或短路保护状态时，
报警指示灯亮，解除过流或短路信号后，需手动复位。
（2）稳压直流电源±5V、±12V 四组。
4、数字电压表与电流表
3 位半显示数字电压表一只（0~30V）和3 位半显示数字电流表（0~2A）一只。
5、功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~2MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
6、电子工艺技术仿真软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，传感器仿真等常用电子技术仿真
1）电子仿真
（1）调光台灯电路的连线组装仿真、测试、排故（2）数字时钟电路的连线组装仿真、测试、排故（3）放大电路的连线组装仿真、测试、排故（4）收音机电路的连线组装仿真、测试、排故（5）稳压电源电路的连线组装仿真、测试、排故（6）声光报警电路的连线组装仿真、测试、排故
2）电气仿真
（1）接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
（2）电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
（3）排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、
（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等
（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等
3）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
4）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真
五、本设备可以完成的实训项目
数字电子技术综合应用
项目一 基本逻辑门电路功能测试
项目二 优先编码器功能测试
项目三 二进制译码器和数据选择器功能测试
项目四 全加器和超前进位全加器功能测试
项目五 数值比较器功能测试
项目六 七段码锁存/译码/驱动器功能测试
项目七 各类触发器功能测试
项目八 双向移位寄存器功能测试
项目九 二 - 五 - 十进制计数器功能测试
项目十 二位十进制计数/译码/驱动/显示电路
项目十一 可逆十进制计数电路功能测试
项目十二 N 进制计数电路功能测试
项目十三 555 定时器基本应用电路
项目十四 微分型单稳态触发器
项目十五 集成单稳态触发器及其应用
项目十六 集成施密特触发器及其应用
项目十七 声光控制节能路灯电路
项目十八 8 线数据传输电路
项目十九 4 位环形计数节拍发生器
项目二十 秒脉冲信号发生器
项目二十一 伺服电机测速与时钟脉冲测频电路
项目二十二 救护车/消防车声响报警电路
项目二十三 D/A 转换器将数码转换成单极性、双极性模拟电压
项目二十四 数控变频三角波—方波发生器
项目二十五 移位寄存器彩灯显示电路
项目二十六 8 位优先编码器抢答电路
项目二十七 触摸式密码电子锁电路
项目二十八 数字钟电路
项目二十九 二位十进制计数符合电路
项目三十 交通灯控制电路
项目三十一 升/降阶梯波形信号发生器
项目三十二 光电转换加/减计数电路
模拟电子技术综合应用、创新实训项目目录
项目一 常用二极管的性能测试及应用
项目二 双极晶体管及场效管输出特性的测定
项目三 单管放大电路的研究
项目四 两极放大电路及负反馈放大电路的研究
项目五 助听器电路的调试（电子产品线路）（综合应用）
项目六 恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七 三极管放大电路故障排除
项目八 整流、滤波及稳压电路的研究
项目九 直流稳压正、负电源电路的研究
项目十 典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一 OTL功率放大电路的故障排除
项目十二 LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三 运算放大器基本运算电路
项目十四 对由运放器组成的积分运算电路、微分运算电路
项目十五 对由运放器组成的电压比较器传输特性的研究
项目十六 气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七 方波、三角波和锯齿波发生器电路的研究与测试
项目十八 三角波、方波及正弦波发生器的制作竞赛
项目十九 RC（文式桥式）正弦波振荡器和制作与调试
项目二十 电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二 直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三 恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
六、 配置清单
| 序号 | 产品名称 | 型号规格 | 数量 | 单位 | 备注 |
| 1 | 通用实训桌 | 1750×780×810㎜ | 台 | 1 | |
| 2 | 电工电子创新模块 | （A1-A8）+B | 套 | 1 | 详见表二 |
| 3 | 数字万用表 | 890B+ | 块 | 1 | |
| 4 | +/-字螺丝刀 | 把 | 各1 | ||
| 5 | 尖嘴钳 | 把 | 1 | ||
| 6 | 斜口钳 | 把 | 1 | ||
| 7 | 实验导线 | 叠插式 | 套 | 1 | 详见表三 |
| 8 | 凳子 | 个 | 2 | ||
| 9 | 精装实训指导书 | 本 | 1 | ||
| 10 | 安装布线所需材料 | 套 | 1 |
表二电工电子透明元件盒
| 序号 | 产品名称 | 型号规格 | 产品代号 | 单位 |
| 1 | RJ水泥电阻(5W) | 51Ω | R01 | 1块 |
| RX线绕电阻(5W) | 200Ω | |||
| 100Ω | ||||
| 2 | RJ金属膜电阻(2W) | 330Ω | R02 | 1块 |
| 470Ω | ||||
| 510Ω | ||||
| 3 | RJ金属膜电阻(2W) | 330Ω | R03 | 1块 |
| 510Ω | ||||
| 680Ω | ||||
| 4 | RJ金属膜电阻(2W) | 1K | R04 | 1块 |
| 2K | ||||
| 3.3K | ||||
| 5 | RJ金属膜电阻(2W) | 3.3K | R05 | 1块 |
| 4.7K | ||||
| 6.8K | ||||
| 6 | RJ金属膜电阻(2W) | 10K | R06 | 3块 |
| 22K | ||||
| 47K | ||||
| 7 | 锰铜丝电阻(3A) | 0.1Ω | R07 | 1块 |
| 0.2Ω | ||||
| 0.4Ω | ||||
| 8 | RT碳膜电阻(1W) | 1Ω | R08 | 1块 |
| 4.7Ω | ||||
| 10Ω | ||||
| 27Ω | ||||
| 9 | RT碳膜电阻(1W) | 39Ω | R09 | 1块 |
| 47Ω | ||||
| 56Ω | ||||
| 68Ω | ||||
| 10 | RJ金属膜电阻(1W) | 100Ω | R10 | 1块 |
| 150Ω | ||||
| 200Ω | ||||
| 300Ω | ||||
| 11 | RJ金属膜电阻(1W) | 390Ω | R11 | 1块 |
| 470Ω | ||||
| 560Ω | ||||
| 680Ω | ||||
| 12 | RJ金属膜电阻(1/2 W) | 560Ω | R12 | 1块 |
| 820Ω | ||||
| 1K | ||||
| 1K | ||||
| 13 | RJ金属膜电阻( 1/2 W) | 1.2K | R13 | 1块 |
| 2K | ||||
| 2.7K | ||||
| 3K | ||||
| 14 | RJ金属膜电阻( 1/2W) | 4.7K | R14 | 1块 |
| 5.1K | ||||
| 6.8K | ||||
| 8.2K | ||||
| 15 | RJ金属膜电阻( 1/2W) | 10K | R15 | 1块 |
| 15K | ||||
| 27K | ||||
| 33K | ||||
| 16 | RJ金属膜电阻( 1/2W) | 51K | R16 | 4块 |
| 56K | ||||
| 62K | ||||
| 68K | ||||
| 17 | RJ金属膜电阻( 1/2W) | 100K | R17 | 4块 |
| 270K | ||||
| 390K | ||||
| 470K | ||||
| 18 | RJ金属膜电阻( 1/2W) | 820K | R18 | 1块 |
| 1M | ||||
| 2.2M | ||||
| 10M | ||||
| 19 | RJ金属膜电阻(1/2W) | 120Ω | R19 | 1块 |
| 180Ω | ||||
| 220Ω | ||||
| 620Ω | ||||
| 20 | RJ金属膜电阻( 1/2W) | 1.5K | R20 | 1块 |
| 2.2K | ||||
| 2.7K | ||||
| 3.9K | ||||
| 21 | RJ金属膜电阻( 1/2 W) | 6.2K | R21 | 1块 |
| 20K | ||||
| 24K | ||||
| 47K | ||||
| 22 | RJ金属膜电阻( 1/2W) | 51K | R22 | 1块 |
| 150K | ||||
| 220K | ||||
| 3M | ||||
| 23 | RJ金属膜电阻( 1/2W) | 510K | R23 | 2块 |
| 1.1M | ||||
| 2M | ||||
| 2M | ||||
| 24 | CL聚脂膜电容 | 1000pF | C01 | 2块 |
| 2200 pF | ||||
| CBB聚丙烯膜电容 | 3300 pF | |||
| 25 | CBB聚丙烯膜电容 | 4700 pF | C02 | 2块 |
| 0.01μF | ||||
| 0.022μF | ||||
| 26 | CBB聚丙烯膜电容 | 0.033μF | C03 | 4块 |
| 0.047μF | ||||
| 0.1μF | ||||
| 27 | CBB聚丙烯膜电容 | 0.22μF | C04 | 1块 |
| 0.47μF | ||||
| 1μF | ||||
| 28 | CBB聚丙烯膜电容 | 0.47μF | C05 | 1块 |
| 1μF | ||||
| 0.33μF | ||||
| 29 | CD铝电解电容(50V DC) | 3.3μF | C06 | 2块 |
| 4.7μF | ||||
| 10μF | ||||
| 30 | CD铝电解电容(50V DC) | 100μF | C07 | 1块 |
| 220μF | ||||
| 470μF | ||||
| 31 | CBB聚丙烯膜电容 | 0.5μF （450V AC） | C08 | 1块 |
| 1.0μF （450V AC） | ||||
| 32 | CBB聚丙烯膜电容 | 2.0μF (450V AC) | C09 | 1块 |
| 4.0μF (450V AC) | ||||
| 33 | CC瓷片电容 | 20 pF | C10 | 1块 |
| 1500 pF | ||||
| CBB聚丙烯膜电容 | 2200 pF | |||
| 34 | CC瓷片电容 | 20 pF | C11 | 1块 |
| CBB聚丙烯膜电容 | 33 pF | |||
| 100 pF | ||||
| 35 | 可调电容 | 10～60 pF | C12 | 1块 |
| 220 pF | ||||
| 20～120 pF | ||||
| 36 | CC瓷片电容 | 20 pF | C13 | 1块 |
| CL聚脂膜电容 | 2200 pF | |||
| 5600 pF | ||||
| 37 | CBB聚丙烯膜电容 | 0.047μF | C14 | 1块 |
| 0.01μF | ||||
| 0.1μF | ||||
| 38 | CD铝电解电容(50V DC) | 2.2μF | C15 | 2块 |
| 33μF | ||||
| 47μF | ||||
| 39 | WX线绕电位器（WX050） | 100(5W)(去盖) | RP1 | 1块 |
| 40 | WH碳膜电位器（WH118） | 470(2W)(去盖) | RP2 | 1块 |
| 41 | WH碳膜电位器(WH118) | 1K (2W) | RP3 | 1块 |
| 42 | WX线绕电位器(WX14-12) | 4.7K(1W)(去盖) | RP5 | 1块 |
| 43 | WH碳膜电位器(WH5) | 10K (1/2W) (去盖) | RP6 | 1块 |
| 44 | WH碳膜电位器(WH5) | 22K(1/2W) | RP7 | 1块 |
| 45 | WH碳膜电位器(WH5) | 33K(1/2W) | RP8 | 1块 |
| 46 | WH碳膜电位器(WH118) | 47K (2W) | RP9 | 1块 |
| 47 | WH碳膜电位器(WH118) | 100K (2W) | RP10 | 1块 |
| 48 | WH碳膜电位器(WH118) | 470K (2W) | RP11 | 1块 |
| 49 | WH碳膜电位器(WH118) | 1M (2W) | RP12 | 1块 |
| 50 | 绕线式电位器（WXD3-12） | 1K (2W) | RP13 | 1块 |
| 51 | 线绕电感 | 电感L=30mH | L01 | 1块 |
| 52 | 线绕电感 | 电感L=100mH | L02 | 1块 |
| 53 | 色码电感 | 22μH | L03 | 1块 |
| 82μH | ||||
| 180μH | ||||
| 54 | 荧光灯整流器 | 8W | L04 | 1块 |
| 55 | 色码电感 | 330μH | L05 | 1块 |
| 柱形电感 | 47μH | |||
| 色码电感 | 100μH | |||
| 56 | EI型壳式变压器 | 24V/12V | T01 | 1块 |
| 57 | C型芯式变压器 | 24V/12V | T02 | 1块 |
| 58 | R型芯式变压器 | 24V/12V | T03 | 1块 |
| 59 | 脉冲变压器（单双脉冲） | KMB-0021 | T05 | 1块 |
| 60 | 集成底座 | 8P | IC1 | 2块 |
| 61 | 集成底座 | 14P | IC2 | 5块 |
| 62 | 集成底座 | 16P | IC3 | 4块 |
| 63 | 集成底座 | 18P | IC4 | 2块 |
| 64 | 集成底座 | 20P | IC5 | 1块 |
| 65 | 集成底座 | 28P | IC7 | 1块 |
| 66 | 单向击穿二极管(稳压管) | 1N4728A (3.3V 1W) | VS1 | 1块 |
| 1N4733A (5V 1W) | ||||
| 1N4735A (6.2V 1W) | ||||
| 67 | 单向击穿二极管(稳压管) | 1N4738A (8.2V 1W) | VS2 | 1块 |
| 1N4740A (10V 1W) | ||||
| 1N4742A (12V 1W) | ||||
| 68 | 双向稳压管 (1W) | 5V | VS3 | 1块 |
| 8.2V | ||||
| 10V | ||||
| 12V | ||||
| 69 | 整流二极管 | 1N4007×4 | VD1 | 1块 |
| 70 | 开关二极管 | 1N4148×2 | VD2 | 1块 |
| 肖特基二极管 | 1N5818 | |||
| 1N5819 | ||||
| 71 | 三极管 | TIP42C | VT1 | 1块 |
| BU406 | ||||
| 散热器 | ST25×2 | |||
| 72 | 三极管 | 9012 | VT2 | 1块 |
| TIP41C | ||||
| 散热器 | ST25×1 | |||
| 73 | 三极管 | 9013 | VT3 | 1块 |
| TIP41C | ||||
| 散热器 | ST25×1 | |||
| 74 | 晶闸管 | BT151 | VT4 | 1块 |
| 场效应管 | 3DJ7 | |||
| 散热器 | ST25×1 | |||
| 75 | 增强型场效应管 | IRF630 (N沟道) | VT5 | 1块 |
| IRF9620(P沟道) | ||||
| 散热器 | ST25×2 | |||
| 76 | IGBT管 | 10N60×2 | VT6 | 1块 |
| 1N4148×2 | ||||
| 散热器 | ST25×2 | |||
| 77 | 晶闸管电路 | （51Ω、0.1μF、BT151、FU）×3 | VT7 | 1块 |
| 散热器 | ST25×3 | |||
| 78 | 双向触发二极管 | BD3 | VT8 | 1块 |
| 双向晶闸管 | BT135 | |||
| 散热器 | ST25×1 | |||
| 79 | 仪表开关 | KN32B | S1 | 1块 |
| 80 | 按钮开关 | AN4 | S2 | 1块 |
| 81 | 钮子开关 | KNX1×2 | S3 | 1块 |
| 82 | 白炽灯座 | HL1 | 3块 | |
| 83 | 荧光灯底座 | HL2 | 2块 | |
| 84 | 启辉器 | HL3 | 1块 | |
| 85 | 指示灯 | 6.3V | HL4 | 1块 |
| 86 | 熔断丝 | FU | 1块 | |
| 87 | 电流表插座 | SW | 3块 | |
| 88 | 共阴数码管 | 0.5吋 | BX01 | 1块 |
| 电阻 | 300Ω×8个 | |||
| 89 | 稳压集成 | LM337 | BX04 | 1块 |
| LM317 | ||||
| 散热器 | ST25×2 | |||
| 90 | MIC声电传感器 | CZN-15EN | BX05 | 1块 |
| 石英晶体振荡器 | 32.768石英晶体 | |||
| 10MΩ电阻 | ||||
| 33 pF电容器×2 | ||||
| 91 | 扬声器 | 8Ω | BX06 | 1块 |
| 92 | 蜂鸣器 | TMB12A12 | BX07 | 1块 |
| LED | 5个大（红） | |||
| 电阻 | 100Ω/0.25W | |||
| 93 | 气敏元件 | QM-J3 | BX08 | 1块 |
| 94 | 三极管插座 | 127-3T | BX09 | 1块 |
| 元件插座 | ||||
| 95 | 元件插座 | 127-2T×4 | BX10 | 1块 |
| 96 | 音乐芯片 | JD9300Y | BX11 | 1块 |
| 纽子开关 | KNX1 | |||
| 97 | 保险丝 | FU | AX1稳压管稳压电路 | 1块 |
| 二极管 | 1N4007×4 | |||
| 电容 | 1000μF /50V | |||
| 100μF /35V | ||||
| 0.1μF | ||||
| 稳压管 | 1N4733 (5.1V) | |||
| 电阻 | 6.8K/0.25W | |||
| 2.7K/0.25W | ||||
| 3.3K/0.25W | ||||
| 10K/0.25W | ||||
| 三极管 | 9013 | |||
| 99 | 电阻 | 100Ω/0.25W×2 | AX3铜电阻温度计电路 | 1块 |
| 39Ω/0.25W | ||||
| 33Ω/0.25W | ||||
| 温度传感器 | LM35 | |||
| 珐琅电阻 | RX20-10W 20Ω | |||
| 纽子开关 | KNX1×2 | |||
| 电位器 | 470Ω(WH5) | |||
| 铜电阻 | Cu-50 | |||
| 100 | 直流数字毫伏表 | 0～2000mV | AX4直流数字毫伏表 | 1块 |
| 101 | 保险丝 | FU | AX5 直流恒压源 | 1块 |
| 二极管 | 1N4007×4 | |||
| 电容 | 470μF /50V | |||
| 100μF /25V | ||||
| 0.01μF | ||||
| 集成 | LM7812 | |||
| 散热器 | ST25×1 | |||
| 103 | 电位器 | 10K（WH5）×2 | AX9运放电路 | 1块 |
| 二极管 | 1N4148×2 | |||
| 电容 | 10μF /35V | |||
| 集成 | OP07 | |||
| 集成底座 | 8P | |||
| 104 | 集成运放 | LM358 | AX10双运放电路 | 1块 |
| 集成底座 | 8P | |||
| 105 | 继电器 | GZR-2 12V | AX11继电器驱动电路 | 1块 |
| 三极管 | 9013 | |||
| 二极管 | 1N4148 | |||
| 106 | 电容 | 1000μF/50V×2 | AX12 78系列稳压源 | 1块 |
| 0.33μF×2 | ||||
| 插座 | 127-3T | |||
| 107 | 电容 | 1000μF/50V×2 | AX13 79系列稳压源 | 1块 |
| 0.33μF×2 | ||||
| 插座 | 127-3T | |||
| 108 | 电位器 | 22K(WH5) | AX14 单结晶体管触发电路 | 1块 |
| 单结晶体管 | BT33 | |||
| 电阻 | 2.2K/0.25W | |||
| 100Ω/0.25W | ||||
| 560Ω/0.25W | ||||
| 三极管 | 9013 | |||
| 二极管 | 1N4148Ω×2 | |||
| 109 | 功放 | LM386 | AX15功率放大集成电路 | 1块 |
| 电阻 | 10Ω/0.25W×2 | |||
| 电容 | 47nF×2 | |||
| 10μF/35V | ||||
| 100nF | ||||
| 100μF/35V | ||||
| 集成底座 | 8P | |||
| 110 | 集成 | MC34063A | AX16集成转换器 | 1块 |
| 集成底座 | 8P | |||
| 111 | 拨码开关 | 红(5T) 蓝(4T) | AX17单管放大电路 | 1块 |
| 电阻 | 1K/0.25W×2 | |||
| 电位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 112 | 拨码开关 | 红(5T) 蓝(4T) | AX18单管放大电路 | 1块 |
| 电阻 | 1K/0.25W×2 | |||
| 电位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 113 | 光电开关 | 1A05HR×2 | AX20电动机测速 | 1块 |
| 磁性电机 | 385 | |||
| 固定支架 | 配套 | |||
| 114 | 钮子开关 | KNX1×2 | AX21 0-1置数单刀双掷开关 | 1块 |
| 115 | 集成 | CD4011 | AX22单脉冲信号 | 1块 |
| CD1413 | ||||
| 集成底座 | 14P | |||
| 16P | ||||
| 电阻 | 100Ω/0.25W×4 | |||
| 51Ω/0.25W×4 | ||||
| 复位开关 | AN4×2 | |||
| LED | 红×2 绿×2 | |||
| 116 | 电阻 | 100K/0.25W×10 | AX23触摸式编码开关 | 1块 |
| 钮子开关 | KNX1 | |||
| 轻触开关 | （6×6×4.3） ×10 | |||
| 117 | 电阻 | 51K/0.25W×10 | AX24 8421拨码盘 | 1块 |
| 夹板 | KAS-3 | |||
| 8421拨码开关 | KAS-3×2 | |||
| 二极管 | 1N4148×8 | |||
| 118 | 集成 | 555 | AX25 CP时钟脉冲源 | 2块 |
| 集成底座 | 8P | |||
| 电位器 | 100k(WH5)×2 | |||
| 电阻 | 10k/0.25W×2 | |||
| 300Ω/0.25W | ||||
| 二极管 | 1N4007×2 | |||
| 电容 | 10μF/35V | |||
| 0.1μF | ||||
| 0.01μF | ||||
| 钮子开关 | KNX1 | |||
| LED | 红（5个大） | |||
| 119 | 电阻 | 100Ω/0.25W×7 | AX26发光二极管及驱动 | 1块 |
| 集成 | 62083 | |||
| 集成底座 | 20P | |||
| LED | 红×8 | |||
| 120 | 集成 | CD4511 | AX27共阴数码管 | 3块 |
| 集成底座 | 16P | |||
| 电阻 | 100Ω/0.25W×14 | |||
| 共阴数码管 | 0.5寸×2 | |||
| 121 | LED | 红×4 绿×4黄×4 | AX28交通灯电路 | 1块 |
| 电阻 | 51Ω/0.25 W×6 | |||
| 集成 | Un2003 | |||
| 集成底座 | 16P | |||
| 122 | 直流数字毫安表 | 0～2000mA | AC-A1直流数字毫安表 | 1块 |
| 123 | 指针微安表 | 100μA | 1块 |
表三
| 集 成 清 单 | ||||||||
| 序号 | 名称 | 型号/规格 | 单位 | 数量 | 备注 | |||
| 1 | 集成芯片 | CD4001 | 个 | 1 | ||||
| 2 | 集成芯片 | CD4002 | 个 | 1 | ||||
| 3 | 集成芯片 | CD4011 | 个 | 1 | ||||
| 4 | 集成芯片 | CD4012 | 个 | 1 | ||||
| 5 | 集成芯片 | CD4013 | 个 | 2 | ||||
| 6 | 集成芯片 | CD4015 | 个 | 1 | ||||
| 7 | 集成芯片 | CD4023 | 个 | 1 | ||||
| 8 | 集成芯片 | CD4025 | 个 | 2 | ||||
| 9 | 集成芯片 | CD4060 | 个 | 1 | ||||
| 10 | 集成芯片 | CD4069 | 个 | 1 | ||||
| 11 | 集成芯片 | CD4070 | 个 | 1 | ||||
| 12 | 集成芯片 | CD4071 | 个 | 1 | ||||
| 13 | 集成芯片 | CD4073 | 个 | 1 | ||||
| 14 | 集成芯片 | CD4075 | 个 | 1 | ||||
| 15 | 集成芯片 | CD4081 | 个 | 3 | ||||
| 16 | 集成芯片 | CD4085 | 个 | 1 | ||||
| 17 | 集成芯片 | CD4511 | 个 | 1 | ||||
| 18 | 集成芯片 | CD4513 | 个 | 1 | ||||
| 19 | 集成芯片 | CD4518 | 个 | 3 | ||||
| 20 | 集成芯片 | CD4528 | 个 | 1 | ||||
| 21 | 集成芯片 | CD4532 | 个 | 1 | ||||
| 22 | 集成芯片 | CD4585 | 个 | 2 | ||||
| 23 | 集成芯片 | CD40106 | 个 | 1 | ||||
| 24 | 集成芯片 | CD40107 | 个 | 1 | ||||
| 25 | 集成芯片 | CD40192 | 个 | 2 | ||||
| 26 | 集成芯片 | CD40194 | 个 | 1 | ||||
| 27 | 集成芯片 | 74LS00 | 个 | 1 | ||||
| 28 | 集成芯片 | 74HC112 | 个 | 1 | ||||
| 29 | 集成芯片 | 74HC138 | 个 | 1 | ||||
| 30 | 集成芯片 | 74HC151 | 个 | 1 | ||||
| 31 | 集成芯片 | 74LS196 | 个 | 2 | ||||
| 32 | 集成芯片 | 74LS283 | 个 | 1 | ||||
| 33 | 集成芯片 | DAC0832 | 个 | 1 | ||||
| 34 | 集成芯片 | DAC0809 | 个 | 1 | ||||
| 35 | 集成芯片 | 555 | 个 | 2 | ||||
| 36 | 集成芯片 | LM358 | 个 | 1 | ||||
| 37 | 集成芯片 | 4N35 | 个 | 1 | ||||
| 38 | 集成芯片 | TIL117 | 个 | 1 | ||||
| 39 | 集成芯片 | 7812 | 个 | 1 | ||||
| 40 | 集成芯片 | 7815 | 个 | 1 | ||||
| 41 | 集成芯片 | 7915 | 个 | 1 | ||||
| 42 | 三极管 | 9012 | 个 | 1 | ||||
| 43 | 三极管 | 9013 | 个 | 2 | ||||
| 44 | 三极管 | 9014 | 个 | 1 | ||||
| 45 | 光电三极管 | 3DU2（1KL3B） | 个 | 1 | ||||
| 46 | 光敏电阻 | GL5626D | 个 | 1 | ||||
| 47 | 动圈式话筒 | SD152B | 个 | 1 | ||||
| 48 | RJ 金属膜电阻 | 100 欧1/2W | 个 | 1 | ||||
| 49 | RJ 金属膜电阻 | 15K 欧1/2W | 个 | 1 | ||||
| 50 | RJ 金属膜电阻 | 22K 欧1/2W | 个 | 1 | ||||
| 51 | RJ 金属膜电阻 | 51K 欧1/2W | 个 | 3 | ||||
| 52 | 电解电容 | 3.3uF/35V | 个 | 1 | ||||
| 53 | 电解电容 | 1uF/35V | 个 | 1 | ||||
| 54 | 电解电容 | 100uF/35V | 个 | 1 | ||||
| 实验连接线 | ||||||||
| 序号 | 名称 | 型号/规格 | 单位 | 数量 | 备注 | |||
| 1 | 导线(香蕉插) | 红色15cm | 根 | 10 | ||||
| 2 | 导线(香蕉插) | 黄色15cm | 根 | 10 | ||||
| 3 | 导线(香蕉插) | 绿色15cm | 根 | 10 | ||||
| 4 | 导线(香蕉插) | 蓝色15cm | 根 | 10 | ||||
| 5 | 导线(香蕉插) | 黑色15cm | 根 | 10 | ||||
| 6 | 导线(香蕉插) | 红色20cm | 根 | 6 | ||||
| 7 | 导线(香蕉插) | 黄色20cm | 根 | 6 | ||||
| 8 | 导线(香蕉插) | 绿色20cm | 根 | 6 | ||||
| 9 | 导线(香蕉插) | 蓝色20cm | 根 | 6 | ||||
| 10 | 导线(香蕉插) | 黑色20cm | 根 | 6 | ||||
| 11 | 导线(香蕉插) | 红色45cm | 根 | 4 | ||||
| 12 | 导线(香蕉插) | 黄色45cm | 根 | 4 | ||||
| 13 | 导线(香蕉插) | 绿色45cm | 根 | 4 | ||||
| 14 | 导线(香蕉插) | 蓝色45cm | 根 | 4 | ||||
| 15 | 导线(香蕉插) | 黑色45cm | 根 | 4 | ||||
| 16 | 屏蔽线(香蕉插) | 60cm | 根 | 3 | ||||
| 17 | 电流表插座连接线 | 10cm | 根 | 1 | ||||
| 18 | 大小头测试线（香蕉插四种颜色） | 45cm | 根 | 4 | ||||
| 实验配件 | ||||||||
| 19 | 螺口灯泡 | 15W24V | 只 | 2 | ||||
| 20 | 螺口灯泡 | 40W110V | 只 | 2 | ||||
| 21 | 熔芯(保险丝) | 1A、0.5A、2A(玻璃) | 只 | 1 盒/5 台 | ||||
| 22 | 启辉器 | 只 | 1 | |||||
| | ||||||||
HYD-168A · 电子工艺实训台
HYD-168A型电子工艺实训台 一、设备概述 本实验台适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。 电…
HYD-168A型电子工艺实训台一、设备概述
本实验台适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
电工电子创新实训模块由ABS塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
配备开放实验室信息管理系统，为学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。
二、设备技术指标
工作电源：三相五线 AC 3800V±10% 50Hz
温度：－10～40℃；环境湿度：≤90%（25℃）
外形尺寸：长×宽×高=1600×700×1825㎜
整机功耗：≤1.5KW
安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用有机盒，兼作实物示教，一举多得。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
5、本装置具有广阔的延伸空间，本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高
本设备各个功能模块功能构成：
1、总电源
（1）总电源为单相交流220V 电源，经空气断路器（带熔断器及漏电保护），最大额定电
流为5 A，安全可靠。
（2）指示灯：电源线接通电网电源后，红灯亮，表示实训台已接入电源。空气断路器合
闸后，绿灯亮，表示实训台进入正常工作状态。
（3）集成无线实验台电源管理系统，通过10寸彩色中文触控屏的手持无线系统管理器查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能；控制范围>50m；控制能力>96台。
2、可调直流电源
（1）可调直流电源为DC 0~30V/2A，并带过载、短路保护功能，保护的整定值可进行调节；直流输出电压采用3 位半数字显示的电压表（0~30V），直流输出电流采用3 位半数字显示的电流表（0~2A） 。
3、多档交流电源和稳压直流电源
（1）多档交流电源3~24V，七档，并带过载、短路保护；当出现过载或短路保护状态时，
报警指示灯亮，解除过流或短路信号后，需手动复位。
（2）稳压直流电源±5V、±12V 四组。
4、数字电压表与电流表
3 位半显示数字电压表一只（0~30V）和3 位半显示数字电流表（0~2A）一只。
5、功率输出函数发生器：
主要特征：
A.高频率分辨率：0.01Hz B.高频率精确度：±20ppm C.低失真度：<1% D.方波占空比1%~99%精确可调 E.三角波调占空比后可输出两种锯齿波 F.可变直流电平控制 G.外部频率测量 H..预设频率存储、调入功能 I. 输出衰减，由两个“衰减”按键选择。
技术指标：
A.主输出波形 正弦波、方波、三角波、锯齿波四种波形
B.最大输出幅度 10Vpp
C.输出阻抗 50Ω±10%
D.直流偏置 ±5V（空载）
E.占空比范围 1%-99%（方波）
F.输出频率范围： 0.01Hz-2MHz
G.外测量功能：
频率范围：1Hz-60MHz 信号幅度：0.5Vpp-20Vpp 外计数范围：0-4294967296
存储和调入：具有10组参数存储与调出的功能。
6、电子工艺技术仿真软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，传感器仿真等常用电子技术仿真
1）电子仿真
（1）调光台灯电路的连线组装仿真、测试、排故（2）数字时钟电路的连线组装仿真、测试、排故（3）放大电路的连线组装仿真、测试、排故（4）收音机电路的连线组装仿真、测试、排故（5）稳压电源电路的连线组装仿真、测试、排故（6）声光报警电路的连线组装仿真、测试、排故
2）电气仿真
（1）接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
（2）电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
（3）排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、
（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等
（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等
3）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
4）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真
五、本设备可以完成的实训项目
数字电子技术综合应用
项目一 基本逻辑门电路功能测试
项目二 优先编码器功能测试
项目三 二进制译码器和数据选择器功能测试
项目四 全加器和超前进位全加器功能测试
项目五 数值比较器功能测试
项目六 七段码锁存/译码/驱动器功能测试
项目七 各类触发器功能测试
项目八 双向移位寄存器功能测试
项目九 二 - 五 - 十进制计数器功能测试
项目十 二位十进制计数/译码/驱动/显示电路
项目十一 可逆十进制计数电路功能测试
项目十二 N 进制计数电路功能测试
项目十三 555 定时器基本应用电路
项目十四 微分型单稳态触发器
项目十五 集成单稳态触发器及其应用
项目十六 集成施密特触发器及其应用
项目十七 声光控制节能路灯电路
项目十八 8 线数据传输电路
项目十九 4 位环形计数节拍发生器
项目二十 秒脉冲信号发生器
项目二十一 伺服电机测速与时钟脉冲测频电路
项目二十二 救护车/消防车声响报警电路
项目二十三 D/A 转换器将数码转换成单极性、双极性模拟电压
项目二十四 数控变频三角波—方波发生器
项目二十五 移位寄存器彩灯显示电路
项目二十六 8 位优先编码器抢答电路
项目二十七 触摸式密码电子锁电路
项目二十八 数字钟电路
项目二十九 二位十进制计数符合电路
项目三十 交通灯控制电路
项目三十一 升/降阶梯波形信号发生器
项目三十二 光电转换加/减计数电路
模拟电子技术综合应用、创新实训项目目录
项目一 常用二极管的性能测试及应用
项目二 双极晶体管及场效管输出特性的测定
项目三 单管放大电路的研究
项目四 两极放大电路及负反馈放大电路的研究
项目五 助听器电路的调试（电子产品线路）（综合应用）
项目六 恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七 三极管放大电路故障排除
项目八 整流、滤波及稳压电路的研究
项目九 直流稳压正、负电源电路的研究
项目十 典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一 OTL功率放大电路的故障排除
项目十二 LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三 运算放大器基本运算电路
项目十四 对由运放器组成的积分运算电路、微分运算电路
项目十五 对由运放器组成的电压比较器传输特性的研究
项目十六 气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七 方波、三角波和锯齿波发生器电路的研究与测试
项目十八 三角波、方波及正弦波发生器的制作竞赛
项目十九 RC（文式桥式）正弦波振荡器和制作与调试
项目二十 电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二 直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三 恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
六、 配置清单
| 序号 | 产品名称 | 型号规格 | 数量 | 单位 | 备注 |
| 1 | 通用实训桌 | 1600×700×800㎜ | 台 | 1 | |
| 2 | 电工电子创新模块 | （A1-A8）+B | 套 | 1 | 详见表二 |
| 3 | 数字万用表 | 890B+ | 块 | 1 | |
| 4 | +/-字螺丝刀 | 把 | 各1 | ||
| 5 | 尖嘴钳 | 把 | 1 | ||
| 6 | 斜口钳 | 把 | 1 | ||
| 7 | 实验导线 | 叠插式 | 套 | 1 | 详见表三 |
| 8 | 凳子 | 个 | 2 | ||
| 9 | 精装实训指导书 | 本 | 1 | ||
| 10 | 安装布线所需材料 | 套 | 1 |
| 序号 | 产品名称 | 型号规格 | 产品代号 | 单位 |
| 1 | RJ水泥电阻(5W) | 51Ω | R01 | 1块 |
| RX线绕电阻(5W) | 200Ω | |||
| 100Ω | ||||
| 2 | RJ金属膜电阻(2W) | 330Ω | R02 | 1块 |
| 470Ω | ||||
| 510Ω | ||||
| 3 | RJ金属膜电阻(2W) | 330Ω | R03 | 1块 |
| 510Ω | ||||
| 680Ω | ||||
| 4 | RJ金属膜电阻(2W) | 1K | R04 | 1块 |
| 2K | ||||
| 3.3K | ||||
| 5 | RJ金属膜电阻(2W) | 3.3K | R05 | 1块 |
| 4.7K | ||||
| 6.8K | ||||
| 6 | RJ金属膜电阻(2W) | 10K | R06 | 3块 |
| 22K | ||||
| 47K | ||||
| 7 | 锰铜丝电阻(3A) | 0.1Ω | R07 | 1块 |
| 0.2Ω | ||||
| 0.4Ω | ||||
| 8 | RT碳膜电阻(1W) | 1Ω | R08 | 1块 |
| 4.7Ω | ||||
| 10Ω | ||||
| 27Ω | ||||
| 9 | RT碳膜电阻(1W) | 39Ω | R09 | 1块 |
| 47Ω | ||||
| 56Ω | ||||
| 68Ω | ||||
| 10 | RJ金属膜电阻(1W) | 100Ω | R10 | 1块 |
| 150Ω | ||||
| 200Ω | ||||
| 300Ω | ||||
| 11 | RJ金属膜电阻(1W) | 390Ω | R11 | 1块 |
| 470Ω | ||||
| 560Ω | ||||
| 680Ω | ||||
| 12 | RJ金属膜电阻(1/2 W) | 560Ω | R12 | 1块 |
| 820Ω | ||||
| 1K | ||||
| 1K | ||||
| 13 | RJ金属膜电阻( 1/2 W) | 1.2K | R13 | 1块 |
| 2K | ||||
| 2.7K | ||||
| 3K | ||||
| 14 | RJ金属膜电阻( 1/2W) | 4.7K | R14 | 1块 |
| 5.1K | ||||
| 6.8K | ||||
| 8.2K | ||||
| 15 | RJ金属膜电阻( 1/2W) | 10K | R15 | 1块 |
| 15K | ||||
| 27K | ||||
| 33K | ||||
| 16 | RJ金属膜电阻( 1/2W) | 51K | R16 | 4块 |
| 56K | ||||
| 62K | ||||
| 68K | ||||
| 17 | RJ金属膜电阻( 1/2W) | 100K | R17 | 4块 |
| 270K | ||||
| 390K | ||||
| 470K | ||||
| 18 | RJ金属膜电阻( 1/2W) | 820K | R18 | 1块 |
| 1M | ||||
| 2.2M | ||||
| 10M | ||||
| 19 | RJ金属膜电阻(1/2W) | 120Ω | R19 | 1块 |
| 180Ω | ||||
| 220Ω | ||||
| 620Ω | ||||
| 20 | RJ金属膜电阻( 1/2W) | 1.5K | R20 | 1块 |
| 2.2K | ||||
| 2.7K | ||||
| 3.9K | ||||
| 21 | RJ金属膜电阻( 1/2 W) | 6.2K | R21 | 1块 |
| 20K | ||||
| 24K | ||||
| 47K | ||||
| 22 | RJ金属膜电阻( 1/2W) | 51K | R22 | 1块 |
| 150K | ||||
| 220K | ||||
| 3M | ||||
| 23 | RJ金属膜电阻( 1/2W) | 510K | R23 | 2块 |
| 1.1M | ||||
| 2M | ||||
| 2M | ||||
| 24 | CL聚脂膜电容 | 1000pF | C01 | 2块 |
| 2200 pF | ||||
| CBB聚丙烯膜电容 | 3300 pF | |||
| 25 | CBB聚丙烯膜电容 | 4700 pF | C02 | 2块 |
| 0.01μF | ||||
| 0.022μF | ||||
| 26 | CBB聚丙烯膜电容 | 0.033μF | C03 | 4块 |
| 0.047μF | ||||
| 0.1μF | ||||
| 27 | CBB聚丙烯膜电容 | 0.22μF | C04 | 1块 |
| 0.47μF | ||||
| 1μF | ||||
| 28 | CBB聚丙烯膜电容 | 0.47μF | C05 | 1块 |
| 1μF | ||||
| 0.33μF | ||||
| 29 | CD铝电解电容(50V DC) | 3.3μF | C06 | 2块 |
| 4.7μF | ||||
| 10μF | ||||
| 30 | CD铝电解电容(50V DC) | 100μF | C07 | 1块 |
| 220μF | ||||
| 470μF | ||||
| 31 | CBB聚丙烯膜电容 | 0.5μF （450V AC） | C08 | 1块 |
| 1.0μF （450V AC） | ||||
| 32 | CBB聚丙烯膜电容 | 2.0μF (450V AC) | C09 | 1块 |
| 4.0μF (450V AC) | ||||
| 33 | CC瓷片电容 | 20 pF | C10 | 1块 |
| 1500 pF | ||||
| CBB聚丙烯膜电容 | 2200 pF | |||
| 34 | CC瓷片电容 | 20 pF | C11 | 1块 |
| CBB聚丙烯膜电容 | 33 pF | |||
| 100 pF | ||||
| 35 | 可调电容 | 10～60 pF | C12 | 1块 |
| 220 pF | ||||
| 20～120 pF | ||||
| 36 | CC瓷片电容 | 20 pF | C13 | 1块 |
| CL聚脂膜电容 | 2200 pF | |||
| 5600 pF | ||||
| 37 | CBB聚丙烯膜电容 | 0.047μF | C14 | 1块 |
| 0.01μF | ||||
| 0.1μF | ||||
| 38 | CD铝电解电容(50V DC) | 2.2μF | C15 | 2块 |
| 33μF | ||||
| 47μF | ||||
| 39 | WX线绕电位器（WX050） | 100(5W)(去盖) | RP1 | 1块 |
| 40 | WH碳膜电位器（WH118） | 470(2W)(去盖) | RP2 | 1块 |
| 41 | WH碳膜电位器(WH118) | 1K (2W) | RP3 | 1块 |
| 42 | WX线绕电位器(WX14-12) | 4.7K(1W)(去盖) | RP5 | 1块 |
| 43 | WH碳膜电位器(WH5) | 10K (1/2W) (去盖) | RP6 | 1块 |
| 44 | WH碳膜电位器(WH5) | 22K(1/2W) | RP7 | 1块 |
| 45 | WH碳膜电位器(WH5) | 33K(1/2W) | RP8 | 1块 |
| 46 | WH碳膜电位器(WH118) | 47K (2W) | RP9 | 1块 |
| 47 | WH碳膜电位器(WH118) | 100K (2W) | RP10 | 1块 |
| 48 | WH碳膜电位器(WH118) | 470K (2W) | RP11 | 1块 |
| 49 | WH碳膜电位器(WH118) | 1M (2W) | RP12 | 1块 |
| 50 | 绕线式电位器（WXD3-12） | 1K (2W) | RP13 | 1块 |
| 51 | 线绕电感 | 电感L=30mH | L01 | 1块 |
| 52 | 线绕电感 | 电感L=100mH | L02 | 1块 |
| 53 | 色码电感 | 22μH | L03 | 1块 |
| 82μH | ||||
| 180μH | ||||
| 54 | 荧光灯整流器 | 8W | L04 | 1块 |
| 55 | 色码电感 | 330μH | L05 | 1块 |
| 柱形电感 | 47μH | |||
| 色码电感 | 100μH | |||
| 56 | EI型壳式变压器 | 24V/12V | T01 | 1块 |
| 57 | C型芯式变压器 | 24V/12V | T02 | 1块 |
| 58 | R型芯式变压器 | 24V/12V | T03 | 1块 |
| 59 | 脉冲变压器（单双脉冲） | KMB-0021 | T05 | 1块 |
| 60 | 集成底座 | 8P | IC1 | 2块 |
| 61 | 集成底座 | 14P | IC2 | 5块 |
| 62 | 集成底座 | 16P | IC3 | 4块 |
| 63 | 集成底座 | 18P | IC4 | 2块 |
| 64 | 集成底座 | 20P | IC5 | 1块 |
| 65 | 集成底座 | 28P | IC7 | 1块 |
| 66 | 单向击穿二极管(稳压管) | 1N4728A (3.3V 1W) | VS1 | 1块 |
| 1N4733A (5V 1W) | ||||
| 1N4735A (6.2V 1W) | ||||
| 67 | 单向击穿二极管(稳压管) | 1N4738A (8.2V 1W) | VS2 | 1块 |
| 1N4740A (10V 1W) | ||||
| 1N4742A (12V 1W) | ||||
| 68 | 双向稳压管 (1W) | 5V | VS3 | 1块 |
| 8.2V | ||||
| 10V | ||||
| 12V | ||||
| 69 | 整流二极管 | 1N4007×4 | VD1 | 1块 |
| 70 | 开关二极管 | 1N4148×2 | VD2 | 1块 |
| 肖特基二极管 | 1N5818 | |||
| 1N5819 | ||||
| 71 | 三极管 | TIP42C | VT1 | 1块 |
| BU406 | ||||
| 散热器 | ST25×2 | |||
| 72 | 三极管 | 9012 | VT2 | 1块 |
| TIP41C | ||||
| 散热器 | ST25×1 | |||
| 73 | 三极管 | 9013 | VT3 | 1块 |
| TIP41C | ||||
| 散热器 | ST25×1 | |||
| 74 | 晶闸管 | BT151 | VT4 | 1块 |
| 场效应管 | 3DJ7 | |||
| 散热器 | ST25×1 | |||
| 75 | 增强型场效应管 | IRF630 (N沟道) | VT5 | 1块 |
| IRF9620(P沟道) | ||||
| 散热器 | ST25×2 | |||
| 76 | IGBT管 | 10N60×2 | VT6 | 1块 |
| 1N4148×2 | ||||
| 散热器 | ST25×2 | |||
| 77 | 晶闸管电路 | （51Ω、0.1μF、BT151、FU）×3 | VT7 | 1块 |
| 散热器 | ST25×3 | |||
| 78 | 双向触发二极管 | BD3 | VT8 | 1块 |
| 双向晶闸管 | BT135 | |||
| 散热器 | ST25×1 | |||
| 79 | 仪表开关 | KN32B | S1 | 1块 |
| 80 | 按钮开关 | AN4 | S2 | 1块 |
| 81 | 钮子开关 | KNX1×2 | S3 | 1块 |
| 82 | 白炽灯座 | HL1 | 3块 | |
| 83 | 荧光灯底座 | HL2 | 2块 | |
| 84 | 启辉器 | HL3 | 1块 | |
| 85 | 指示灯 | 6.3V | HL4 | 1块 |
| 86 | 熔断丝 | FU | 1块 | |
| 87 | 电流表插座 | SW | 3块 | |
| 88 | 共阴数码管 | 0.5吋 | BX01 | 1块 |
| 电阻 | 300Ω×8个 | |||
| 89 | 稳压集成 | LM337 | BX04 | 1块 |
| LM317 | ||||
| 散热器 | ST25×2 | |||
| 90 | MIC声电传感器 | CZN-15EN | BX05 | 1块 |
| 石英晶体振荡器 | 32.768石英晶体 | |||
| 10MΩ电阻 | ||||
| 33 pF电容器×2 | ||||
| 91 | 扬声器 | 8Ω | BX06 | 1块 |
| 92 | 蜂鸣器 | TMB12A12 | BX07 | 1块 |
| LED | 5个大（红） | |||
| 电阻 | 100Ω/0.25W | |||
| 93 | 气敏元件 | QM-J3 | BX08 | 1块 |
| 94 | 三极管插座 | 127-3T | BX09 | 1块 |
| 元件插座 | ||||
| 95 | 元件插座 | 127-2T×4 | BX10 | 1块 |
| 96 | 音乐芯片 | JD9300Y | BX11 | 1块 |
| 纽子开关 | KNX1 | |||
| 97 | 保险丝 | FU | AX1稳压管稳压电路 | 1块 |
| 二极管 | 1N4007×4 | |||
| 电容 | 1000μF /50V | |||
| 100μF /35V | ||||
| 0.1μF | ||||
| 稳压管 | 1N4733 (5.1V) | |||
| 电阻 | 6.8K/0.25W | |||
| 2.7K/0.25W | ||||
| 3.3K/0.25W | ||||
| 10K/0.25W | ||||
| 三极管 | 9013 | |||
| 99 | 电阻 | 100Ω/0.25W×2 | AX3铜电阻温度计电路 | 1块 |
| 39Ω/0.25W | ||||
| 33Ω/0.25W | ||||
| 温度传感器 | LM35 | |||
| 珐琅电阻 | RX20-10W 20Ω | |||
| 纽子开关 | KNX1×2 | |||
| 电位器 | 470Ω(WH5) | |||
| 铜电阻 | Cu-50 | |||
| 100 | 直流数字毫伏表 | 0～2000mV | AX4直流数字毫伏表 | 1块 |
| 101 | 保险丝 | FU | AX5 直流恒压源 | 1块 |
| 二极管 | 1N4007×4 | |||
| 电容 | 470μF /50V | |||
| 100μF /25V | ||||
| 0.01μF | ||||
| 集成 | LM7812 | |||
| 散热器 | ST25×1 | |||
| 103 | 电位器 | 10K（WH5）×2 | AX9运放电路 | 1块 |
| 二极管 | 1N4148×2 | |||
| 电容 | 10μF /35V | |||
| 集成 | OP07 | |||
| 集成底座 | 8P | |||
| 104 | 集成运放 | LM358 | AX10双运放电路 | 1块 |
| 集成底座 | 8P | |||
| 105 | 继电器 | GZR-2 12V | AX11继电器驱动电路 | 1块 |
| 三极管 | 9013 | |||
| 二极管 | 1N4148 | |||
| 106 | 电容 | 1000μF/50V×2 | AX12 78系列稳压源 | 1块 |
| 0.33μF×2 | ||||
| 插座 | 127-3T | |||
| 107 | 电容 | 1000μF/50V×2 | AX13 79系列稳压源 | 1块 |
| 0.33μF×2 | ||||
| 插座 | 127-3T | |||
| 108 | 电位器 | 22K(WH5) | AX14 单结晶体管触发电路 | 1块 |
| 单结晶体管 | BT33 | |||
| 电阻 | 2.2K/0.25W | |||
| 100Ω/0.25W | ||||
| 560Ω/0.25W | ||||
| 三极管 | 9013 | |||
| 二极管 | 1N4148Ω×2 | |||
| 109 | 功放 | LM386 | AX15功率放大集成电路 | 1块 |
| 电阻 | 10Ω/0.25W×2 | |||
| 电容 | 47nF×2 | |||
| 10μF/35V | ||||
| 100nF | ||||
| 100μF/35V | ||||
| 集成底座 | 8P | |||
| 110 | 集成 | MC34063A | AX16集成转换器 | 1块 |
| 集成底座 | 8P | |||
| 111 | 拨码开关 | 红(5T) 蓝(4T) | AX17单管放大电路 | 1块 |
| 电阻 | 1K/0.25W×2 | |||
| 电位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 112 | 拨码开关 | 红(5T) 蓝(4T) | AX18单管放大电路 | 1块 |
| 电阻 | 1K/0.25W×2 | |||
| 电位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 113 | 光电开关 | 1A05HR×2 | AX20电动机测速 | 1块 |
| 磁性电机 | 385 | |||
| 固定支架 | 配套 | |||
| 114 | 钮子开关 | KNX1×2 | AX21 0-1置数单刀双掷开关 | 1块 |
| 115 | 集成 | CD4011 | AX22单脉冲信号 | 1块 |
| CD1413 | ||||
| 集成底座 | 14P | |||
| 16P | ||||
| 电阻 | 100Ω/0.25W×4 | |||
| 51Ω/0.25W×4 | ||||
| 复位开关 | AN4×2 | |||
| LED | 红×2 绿×2 | |||
| 116 | 电阻 | 100K/0.25W×10 | AX23触摸式编码开关 | 1块 |
| 钮子开关 | KNX1 | |||
| 轻触开关 | （6×6×4.3） ×10 | |||
| 117 | 电阻 | 51K/0.25W×10 | AX24 8421拨码盘 | 1块 |
| 夹板 | KAS-3 | |||
| 8421拨码开关 | KAS-3×2 | |||
| 二极管 | 1N4148×8 | |||
| 118 | 集成 | 555 | AX25 CP时钟脉冲源 | 2块 |
| 集成底座 | 8P | |||
| 电位器 | 100k(WH5)×2 | |||
| 电阻 | 10k/0.25W×2 | |||
| 300Ω/0.25W | ||||
| 二极管 | 1N4007×2 | |||
| 电容 | 10μF/35V | |||
| 0.1μF | ||||
| 0.01μF | ||||
| 钮子开关 | KNX1 | |||
| LED | 红（5个大） | |||
| 119 | 电阻 | 100Ω/0.25W×7 | AX26发光二极管及驱动 | 1块 |
| 集成 | 62083 | |||
| 集成底座 | 20P | |||
| LED | 红×8 | |||
| 120 | 集成 | CD4511 | AX27共阴数码管 | 3块 |
| 集成底座 | 16P | |||
| 电阻 | 100Ω/0.25W×14 | |||
| 共阴数码管 | 0.5寸×2 | |||
| 121 | LED | 红×4 绿×4黄×4 | AX28交通灯电路 | 1块 |
| 电阻 | 51Ω/0.25 W×6 | |||
| 集成 | Un2003 | |||
| 集成底座 | 16P | |||
| 122 | 直流数字毫安表 | 0～2000mA | AC-A1直流数字毫安表 | 1块 |
| 123 | 指针微安表 | 100μA | 1块 |
| 集 成 清 单 | |||||||||
| 序号 | 名称 | 型号/规格 | 单位 | 数量 | 备注 | ||||
| 1 | 集成芯片 | CD4001 | 个 | 1 | |||||
| 2 | 集成芯片 | CD4002 | 个 | 1 | |||||
| 3 | 集成芯片 | CD4011 | 个 | 1 | |||||
| 4 | 集成芯片 | CD4012 | 个 | 1 | |||||
| 5 | 集成芯片 | CD4013 | 个 | 2 | |||||
| 6 | 集成芯片 | CD4015 | 个 | 1 | |||||
| 7 | 集成芯片 | CD4023 | 个 | 1 | |||||
| 8 | 集成芯片 | CD4025 | 个 | 2 | |||||
| 9 | 集成芯片 | CD4060 | 个 | 1 | |||||
| 10 | 集成芯片 | CD4069 | 个 | 1 | |||||
| 11 | 集成芯片 | CD4070 | 个 | 1 | |||||
| 12 | 集成芯片 | CD4071 | 个 | 1 | |||||
| 13 | 集成芯片 | CD4073 | 个 | 1 | |||||
| 14 | 集成芯片 | CD4075 | 个 | 1 | |||||
| 15 | 集成芯片 | CD4081 | 个 | 3 | |||||
| 16 | 集成芯片 | CD4085 | 个 | 1 | |||||
| 17 | 集成芯片 | CD4511 | 个 | 1 | |||||
| 18 | 集成芯片 | CD4513 | 个 | 1 | |||||
| 19 | 集成芯片 | CD4518 | 个 | 3 | |||||
| 20 | 集成芯片 | CD4528 | 个 | 1 | |||||
| 21 | 集成芯片 | CD4532 | 个 | 1 | |||||
| 22 | 集成芯片 | CD4585 | 个 | 2 | |||||
| 23 | 集成芯片 | CD40106 | 个 | 1 | |||||
| 24 | 集成芯片 | CD40107 | 个 | 1 | |||||
| 25 | 集成芯片 | CD40192 | 个 | 2 | |||||
| 26 | 集成芯片 | CD40194 | 个 | 1 | |||||
| 27 | 集成芯片 | 74LS00 | 个 | 1 | |||||
| 28 | 集成芯片 | 74HC112 | 个 | 1 | |||||
| 29 | 集成芯片 | 74HC138 | 个 | 1 | |||||
| 30 | 集成芯片 | 74HC151 | 个 | 1 | |||||
| 31 | 集成芯片 | 74LS196 | 个 | 2 | |||||
| 32 | 集成芯片 | 74LS283 | 个 | 1 | |||||
| 33 | 集成芯片 | DAC0832 | 个 | 1 | |||||
| 34 | 集成芯片 | DAC0809 | 个 | 1 | |||||
| 35 | 集成芯片 | 555 | 个 | 2 | |||||
| 36 | 集成芯片 | LM358 | 个 | 1 | |||||
| 37 | 集成芯片 | 4N35 | 个 | 1 | |||||
| 38 | 集成芯片 | TIL117 | 个 | 1 | |||||
| 39 | 集成芯片 | 7812 | 个 | 1 | |||||
| 40 | 集成芯片 | 7815 | 个 | 1 | |||||
| 41 | 集成芯片 | 7915 | 个 | 1 | |||||
| 42 | 三极管 | 9012 | 个 | 1 | |||||
| 43 | 三极管 | 9013 | 个 | 2 | |||||
| 44 | 三极管 | 9014 | 个 | 1 | |||||
| 45 | 光电三极管 | 3DU2（1KL3B） | 个 | 1 | |||||
| 46 | 光敏电阻 | GL5626D | 个 | 1 | |||||
| 47 | 动圈式话筒 | SD152B | 个 | 1 | |||||
| 48 | RJ 金属膜电阻 | 100 欧1/2W | 个 | 1 | |||||
| 49 | RJ 金属膜电阻 | 15K 欧1/2W | 个 | 1 | |||||
| 50 | RJ 金属膜电阻 | 22K 欧1/2W | 个 | 1 | |||||
| 51 | RJ 金属膜电阻 | 51K 欧1/2W | 个 | 3 | |||||
| 52 | 电解电容 | 3.3uF/35V | 个 | 1 | |||||
| 53 | 电解电容 | 1uF/35V | 个 | 1 | |||||
| 54 | 电解电容 | 100uF/35V | 个 | 1 | |||||
| 实验连接线 | |||||||||
| 序号 | 名称 | 型号/规格 | 单位 | 数量 | 备注 | ||||
| 1 | 导线(香蕉插) | 红色15cm | 根 | 10 | |||||
| 2 | 导线(香蕉插) | 黄色15cm | 根 | 10 | |||||
| 3 | 导线(香蕉插) | 绿色15cm | 根 | 10 | |||||
| 4 | 导线(香蕉插) | 蓝色15cm | 根 | 10 | |||||
| 5 | 导线(香蕉插) | 黑色15cm | 根 | 10 | |||||
| 6 | 导线(香蕉插) | 红色20cm | 根 | 6 | |||||
| 7 | 导线(香蕉插) | 黄色20cm | 根 | 6 | |||||
| 8 | 导线(香蕉插) | 绿色20cm | 根 | 6 | |||||
| 9 | 导线(香蕉插) | 蓝色20cm | 根 | 6 | |||||
| 10 | 导线(香蕉插) | 黑色20cm | 根 | 6 | |||||
| 11 | 导线(香蕉插) | 红色45cm | 根 | 4 | |||||
| 12 | 导线(香蕉插) | 黄色45cm | 根 | 4 | |||||
| 13 | 导线(香蕉插) | 绿色45cm | 根 | 4 | |||||
| 14 | 导线(香蕉插) | 蓝色45cm | 根 | 4 | |||||
| 15 | 导线(香蕉插) | 黑色45cm | 根 | 4 | |||||
| 16 | 屏蔽线(香蕉插) | 60cm | 根 | 3 | |||||
| 17 | 电流表插座连接线 | 10cm | 根 | 1 | |||||
| 18 | 大小头测试线（香蕉插四种颜色） | 45cm | 根 | 4 | |||||
| 实验配件 | |||||||||
| 1 | 螺口灯泡 | 15W24V | 只 | 2 | |||||
| 2 | 螺口灯泡 | 40W110V | 只 | 2 | |||||
| 3 | 熔芯(保险丝) | 1A、0.5A、2A(玻璃) | 只 | 1 盒/5 台 | |||||
| 4 | 启辉器 | 只 | 1 | ||||||
HYD-YD-01C · 电子焊接装配生产线
HYD-YD-01C型电子焊接装配生产线 一、技术性能 1.输入电源：三相四线 380V±10% 50Hz 2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m 3.装置容量：＜200VA 4.外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m （双面型）,整条焊接装配线的长度为11m×1.3m×2m （双面型）,两边工作台面宽度为500mm。一套生产线由15个实训台组成。 二、系统配置 实训装置主要由实…
HYD-YD-01C型电子焊接装配生产线
一、技术性能1.输入电源：三相四线 380V±10% 50Hz2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m3.装置容量：＜200VA4.外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m （双面型）,整条焊接装配线的长度为11m×1.3m×2m （双面型）,两边工作台面宽度为500mm。一套生产线由15个实训台组成。二、系统配置实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。1.实训台实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。2.电源柜电源柜的输入电源为三相四线380V±10% 50Hz，电流20A，可以提供15套（既30台）实训台的电源；且具有三相电源指示、漏电保护功能，使用安全可靠。实训台上照明、插座电源均设有控制开关（继电接触控制）。3.实训挂件（2套/台）1）直流电源单元提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。2）信号源单元信号源提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47KHz，幅度为0～12V可调；频率计的测频范围为0.1Hz～100KHz。4.实训线路板（2套/台）
| 序号 | 实训线路板 | 能力目标 |
| 1 | 光控音乐门铃 | 了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理 |
| 2 | 可调式串联型晶体管稳压电路 | 了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
| 3 | 台灯调光电路 | 了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
| 4 | 集成稳压电源 | 了解三端集成稳压电源LM317的接线方法和应用 |
| 5 | 门锁防盗报警器 | 了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
| 6 | 声光双控节电灯 | 了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用 |
| 7 | 调频无线话筒 | 了解振荡电路的工作原理 |
| 8 | 文氏桥振荡器 | 掌握运放741的工作特点及振荡器的工作原理和应用 |
| 9 | 模拟“知了”电子电路 | 掌握多谐振荡器和音频振荡器的工作原理及应用； |
| 10 | 门锁防盗报警器 | 进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
| 11 | 实用模拟自然风控制器 | 掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法； |
| 12 | 六管超外差式调幅收音机 | 掌握收音机的工作原理及调试方法 |
| 13 | 集成FM收音机 | SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
| 14 | 编码电子锁电路 | 了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理 |
| 15 | 七彩循环装饰灯控制器 | 熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺 |
| 16 | LED数字钟 | 熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实验调试方法 |
HYD-GY-01B · 电子技能及生产工艺流水线创新实训台
HYD-GY-01B电子技能及生产工艺流水线创新实训台 一、概述 电子技能及生产工艺流水线创新实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。为各类院校提供电子技能训练及生产工艺流程训练、电子竞赛课题制作提供理想的平台。 二、特点 1、通用性强：即可通过实训台的编制组成多种产品生产流水线，配置器材后完成产品的电子工艺实训，也可单台独立作为电子技能实训平台…
HYD-GY-01B电子技能及生产工艺流水线创新实训台
HYD-GY-01A · 电子技能及生产工艺流水线创新实训台设备
HYD-GY-01A电子技能及生产工艺流水线创新实训台 一、概述 电子技能及生产工艺流水线创新实训台 是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。掌握SMT（表面贴装技术）、波峰焊及线…
HYD-GY-01A电子技能及生产工艺流水线创新实训台
| 序号 | 名 称 | 实 训 目 的 |
| 1 | 三端稳压电源 | 掌握三端稳压模块的接线方法及应用； |
| 2 | 串联型直流稳压电源 | 掌握串联型直流稳压器的调试方法； |
| 3 | 低频信号电压放大器 | 掌握放大器的工作原理、装配焊接工艺、调试方法； |
| 4 | 具有负反馈信号放大器电路 | 掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法； |
| 5 | 文氏桥振荡器的焊接与制作 | 掌握运放741工作特点及文氏振荡器的工作原理； |
| 6 | 电池电压监视电路 | 熟悉应用广泛的电压监视器的工作原理及制作方法； |
| 7 | 电子催眠器 | 掌握单结管的工作原理及应用； |
| 8 | 模拟“知了”电子电路 | 掌握多谐振荡器和音频振荡器的工作原理及应用； |
| 9 | 实用声控、光控节电照明灯电路 | 掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、调试技能和综合训练； |
| 10 | 语音报警喇叭 | 掌握门锁防盗报警器电路的工作原理； |
| 11 | 逻辑测试器 | 了解集成运放LM324的具体应用，熟透逻辑测试器的电路结构和工作原理； |
| 12 | 正负脉冲信号 | 掌握正负脉冲的工作原理及集成的功能特性； |
| 13 | 智力竞赛抢答器 | 了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理，进一步熟悉电子电路的装配、调试、检修方法； |
| 14 | 水位报警器 | 熟悉数字集成与非门电路的应用，掌握电路的工作原理； |
| 15 | 迷你闪光彩灯 | 熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺； |
| 16 | 光控音乐门铃 | 了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理； |
| 17 | 实用模拟自然风控制器 | 掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法； |
| 18 | 台灯调光器 | 了解晶闸管和单结晶闸管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理； |
| 19 | 实用CMOS触摸锁钥 | 了解CMOS反相器的特性及在控制电路中的应用，掌握触摸锁钥电路工作原理； |
| 20 | 自动充电器 | 掌握变压器、继电器在电路中的运用，及该电路的工作原理； |
| 21 | 分立AM收音机 | 六管超外差便携式，掌握收音机的工作原理及调试方法； |
| 22 | 集成FM收音机 | SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
| 23 | 数字万用表 | 三位半显示，可测电压、电流、电阻、晶体管； |
| 24 | 机器猫 | 机、电、声、光、磁结合，可以通过声、光、磁三种方式让机器猫动起来，通过制作完成EDA实践的全程训练过程。 |
| （三）电子产品线路板焊接工艺实训1.焊接工具使用2.焊接材料的种类与选用3.手工焊接步骤4.焊接质量分析5.工业生产中的焊接技术介绍 | （四）表面贴片技术（SMT）实训1.SMT元器件分类与认识2.SMT印制线路板设计与制作（另购设备）3.SMT工艺流程4.SMT组装系统介绍 |
HYD-08A · 可编程器件电子产品设计与制作实训考核设备
HYD-08A可编程器件电子产品设计与制作实训考核设备 一、设备概述 该设备参照国家人力资源与社会保障部颁发的《无线电调试工》高级（三级）、技师（二级）及《电子设备装接工》高级（三级）、技师（二级）等国家职业标准实训技能要求开发。整体设备按设计、装配、调试三工位功能设计，采用模块化设计组合式运用的设计理路 ，配置有单片机单元模块、数据输入单元模块、数据显示单元模块、数据转换单元模块、数据存储单元模块、输出驱动单元模块、万能电路板、典型电…
HYD-08A可编程器件电子产品设计与制作实训考核设备
一、设备概述
该设备参照国家人力资源与社会保障部颁发的《无线电调试工》高级（三级）、技师（二级）及《电子设备装接工》高级（三级）、技师（二级）等国家职业标准实训技能要求开发。整体设备按设计、装配、调试三工位功能设计，采用模块化设计组合式运用的设计理路 ，配置有单片机单元模块、数据输入单元模块、数据显示单元模块、数据转换单元模块、数据存储单元模块、输出驱动单元模块、万能电路板、典型电子产品实物模型及常用电子元器件库等，学员可根据工作任务的要求选择相应的单元模块搭建可编程器件电子产品应用系统，也可按照工作任务要求选择设计其中的某部分单元电路完成各类可编程器件电子产品的设计、制作与调试。适用于各类技工院校、职业院校用于《无线电调试工》、《电子设备装接工》高级及技师相关课程的实训考核，也可适用于电子技术课程的教学实训、创新设计及技能竞赛。
二、技术指标
1.工作电源：三相五线 380V±5% 50HZ
2.安全保护：漏电保护,过流保护，熔断器保护
3.外形尺寸： 2150 mm×800 mm×1590 mm
4.仿真器：南京伟福 SP-51
5.直流稳压可调电源：0~30V/2A 带过流保护自动复位
6.直流稳压电源：5V/5A ±12V/2A 24V/3A
7.额定功率：0.8KW
8.环境温度：-10℃~50℃
9.相对温度：≤85%
三、产品特色
1.开放式设计：可根据实训考核课题在可编程器件库及电子元件库中选择合适的电子器件，利用配 置的实训工具及检测仪器进行设计与制作。
2.模具化运用：可编程器件单元板库、电子元件库、实训工具库、实训工具架采用特定形状压膜存放，分类清晰，摆放整齐。
3.积木式结构：根据可编程器件电子产品的技术应用分类配置有单元模块，可按照工作任务书的要求选择相应的单元模块组成控制电路。
四、实训项目
实训一 跑马灯实训
实训二 转弯灯实训
实训三 工业顺序控制
实训四 简单I/O扩展
实训五 A/D转换实训
实训六 D/A转换实训
实训七 I2C存储卡读写实训
实训八 语音芯片ISD1730控制实训（录音）
实训九 语音芯片ISD1730控制实训（放音）
实训十 继电器控制实训
实训十一 步进电机控制实训
实训十二 小直流电机闭环调速实训
实训十三 LED16*16点阵显示实训
实训十四 128*64 LCD液晶显示实训
实训十五 单片机RS232 / RS485串行发送接收实训（双机通讯）
实训十六 基于DS18B20的智能温度测量实训
实训十七 单片机系统中的红外线通信实训
实训十八 TL549 串行A/D转换实训
实训十九 TLC5615 10位 D/A串行转换实训
实训二十 PCF8563实时时钟/日历芯片实训
实训二十一 MAX813L看门狗复位电路实训
实训二十二 LM331电压/频率转换实训
实训二十三 串行存储芯片93C46读写实训
实训二十四 AT24C02 I2C总线存储器读写实训
实训二十五 PWM脉冲宽度调制实训
实训二十六 74LS164串进并出实训
实训二十七 165并串转换实训
实训二十八 电子音乐演奏实训
实训二十九 晶闸管控制实训
实训三十 传感器控制实训
*实训三十一 USB2.0通讯实训
HYD-LSX-01 · 生产实训流水线
HYD-LSX-01型生产实训流水线 一、产品概述： 该实训设备是模拟电子产品的生产加工过程而设计的技能型实训设备。可进行元件整脚、插件、焊接、切脚、补焊、调试、检测等电子产品生产加工操作模拟。用于培养学生的实际动手操作能力，使学员了解电子产品制造过程、熟悉电子产品工艺，掌握电子产品的操作技能，摸拟企业实际生产现场进行零距离的实训操作。适用于广大中专职校技工院校及农民工转化等的操作培训，满足国家职业技能鉴定中心无线电装配调试中级工考证要…
HYD-LSX-01型生产实训流水线
一、产品概述：
该实训设备是模拟电子产品的生产加工过程而设计的技能型实训设备。可进行元件整脚、插件、焊接、切脚、补焊、调试、检测等电子产品生产加工操作模拟。用于培养学生的实际动手操作能力，使学员了解电子产品制造过程、熟悉电子产品工艺，掌握电子产品的操作技能，摸拟企业实际生产现场进行零距离的实训操作。适用于广大中专职校技工院校及农民工转化等的操作培训，满足国家职业技能鉴定中心无线电装配调试中级工考证要求。
二、技术指标及功能介绍：
1、采用分节结构，每节1.98米，双面对座共计4个工位，每工位长度0.975米。
2、工作台面双面总宽1200mm（单面总宽600 mm），工作台面高度750±20mm，线体总高度约为1900mm。
3、工作台上方400mm处设搁板，宽度为400mm，另配有仪器用电源插座。
4、工作台采用三聚氰胺双面贴面板，耐磨、防划、不易损坏，台边采用铝型材包边，经久耐用。
5、挂图区采用铝合金结构，横梁为开模定制的专用工业铝型材，高强度设计，美观耐用；工艺卡板可以方便的进行拆装，任意更换位置。
6、工位配置：
A、40瓦日光灯照明，每节2只；保证操作光源充足明亮； B、台板下设工具柜，每工位设1个；可存放元器件和工具，便于进行教学管理； C、标准通用电源插座每工位设1个，置于每个工具柜上部； D、总电源控制箱采用漏电保护开关进行电源控制，提供4路单相220V交流输出. E、烙铁插孔，每工位设1个； F、铺有绿色防静电橡胶皮。7、机架用40×30mm矩形钢管制造。
8、外观处理：钣金件、机架表面采用静电喷塑，坚固美观。
三、实训内容
1、手工焊接技术实训：不但能实施PHT元件的手工焊接实习，而且能进行SMT元件的手工焊接实习，从而使学生能全面掌握焊接技能和拆焊技能。
2、元件识别和检测实训：提高学生识别和检测元件的能力。
3、电子整机组装、维修实训：通过教学内容和实训项目的整合和调整，能与国家职业技能鉴定中心无线电装配调试中级工要求一致。另外，通过组织，也可模拟电子整机生产线的整个生产过程。
4、该实验室根据学生的个体情况提供开放的空间，充分激发了学生进行技能实训的积极性和创造性，提高了学生的动手能力 。
HYD-TP1SMT · 表面贴装实习系统
HYD-TP1SMT 表面贴装实习系统 一、系统特点 ＊ 低成本配置方案，是大中专院校、科研院所焊接的利器 ＊ 可完成表面贴装元器件的单、双面板焊接 ＊ SMT产品的实际动手操作能力培养和熟练 ＊ 掌握SMT焊接知识及整个简易的制造过程 ＊ 掌握SMT表面贴装技术的原理和工艺 ＊ 掌握SMT表面贴装技术的使用方法和技巧 ＊ 提供教学挂图和SMT的教学资源 ＊ 常见表面贴装器件（SMD）的结构及区别 二、HYD-TP1型表贴工艺参考配套 …
HYD-TP1SMT表面贴装实习系统
一、系统特点＊ 低成本配置方案，是大中专院校、科研院所焊接的利器＊ 可完成表面贴装元器件的单、双面板焊接＊ SMT产品的实际动手操作能力培养和熟练＊ 掌握SMT焊接知识及整个简易的制造过程＊ 掌握SMT表面贴装技术的原理和工艺＊ 掌握SMT表面贴装技术的使用方法和技巧＊ 提供教学挂图和SMT的教学资源＊ 常见表面贴装器件（SMD）的结构及区别二、HYD-TP1型表贴工艺参考配套| 手动高精度丝网印刷机 | 1、有效分配面积：440×320mm2、分配精度：±0.2mm，框架3、X轴可调距离：20mm，4、工作台Y轴可调距离：30mm5、框架θ角可调距离：±20°6、框架与工作台之间可调距离：0～10mm7、外形尺寸：450mm×600mm×240mm | 1 | |
| 刮刀 | 不锈钢+合金铝材料 SUS#，100mm长度，刮片有刃性，寿命使用长 | 5 | |
| 手动高精度点胶机 | 可手动轻触控制，由定时器控制每次滴胶时间，定时、定量出胶水，确保每次滴胶一致;可滴胶液体或料，有红胶、黄胶、环氧树脂、锡浆、矽胶、助焊剂等;调节气压，选择适当的时间和针咀，便于改变每次滴胶量和滴胶时间，适合不同需要;微型脚踏控制板;多种规格的塑胶咀适合不同需要。自动定时：0.01s～30s重复准确性：±0.5%外型尺寸：235x165x60(mm)输入电压：220～240V 50Hz AC内部电压：24V DC滴胶量：0.01ml输入气压：2.5～7 bar (35～100psi)消耗功率：<15W配套气泵：JD-QB 1台 1、功率：1.1KW，2、气压：8kg/cm2，3、储气量：12升，4、出气量：60L/min，5、电源：220V/50Hz | 1 | 含气泵一台 |
| 真空吸笔 | 有防静电功能电源：220V，50Hz外型尺寸：180×90×70（mm）整机重量：＜1Kg；气流通道：2自带膜片式气泵，双人型使用配置：两根吸笔，吸盘及吸管2根 | 2 | |
| 手动高精度贴片机 | 特点：随着电子封装产业的高速发展，芯片的存储量越来越大，引脚越来越多，引脚间距越来越小，用户在贴片焊接过程中，原有的手工贴装方式已无法满足要求。贴片台是一款精密IC贴装设备，良好的视觉效果，精密的位移装置，无需编程，简单的操作过程即可完成准确贴装。技术参数：1、贴片速度： 300～600粒/小时2、配有真空装置，不需包接气源；3、工作台面：220X220mm4、XY向调节范围40mm，Z向移动范围80mm5、旋转角度可调节正负30度6、内置减压装置，操作快速灵活。 | 1 | |
| 无铅回流焊机 | 输入电源：AC220V/50～60HZ峰值功率：3.5kW；红外线辐射和热风混合加热方式操作系统：中英文双语操作系统工作模式：自动回焊模式、可调恒温维修模式温度曲线段：预热段、加热段、焊接段、保温段、冷却段等共五段预热段温度设置范围和时间：70～150℃、时间：0～5Min加热段温度设置范围和时间：预热温度～250℃时间：0～5Min焊接段温度设置范围和时间：加热温度～280℃时间：0～30S保温段温度设置范围和时间：焊接温度～（0～50℃）有效焊接面积：300×300mm外形尺寸：420×380×250mm | 1台 | |
| 焊锡膏 | 含量为63/37，25Um，500g/瓶 | 10 | |
| 冰箱 | 总有效容积:48L耗电量：kWh/24h，0.5KW/24H,总重量：20kg,颜色：纯白色, 温度可调,压缩机恒温保温室0-10度。 | 1 | |
| (SMT)工艺挂图 | 1、尺寸：1200×800mm，彩色喷绘；2、塑框镶边，内容介绍SMT表面贴装技术工艺及制作流程。 | 1套 | |
| （SMT）SMT实训教学资源 | SMT视频教学资源及相关学习资料，软件CD | 1套 | |
| 微型贴片实训产品套件 | 微型贴片收音机套件，JD-FM，用于贴片实训用,含教材制作资料及原理图，以及电子档资料 | 100套 | |
| （FM）微型贴片实训配套钢网 | 用于FM专用配套使用, FM收音机模板.370X470㎜标准中号模板，不锈钢材料 | 1套 | |
| D焊膏专用搅拌刀 | 不锈钢材料 SUS#，100mm长度，刮片有刃性，寿命使用长 | 1把 | |
| 规 格 名 称 | 性 能 参 数 | 数量 | 备 注 |
HYD-301 · 电子工艺实训台（单面双组型）
HYD-301型电子工艺实训台（单面双组型） 本实训台是根据以能力为本位\以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求而研发的产品。通过实训使学生掌握电子产品的工艺设计知识，并通过电子产品我制作，掌握基本技能要求，如：安全操作、元器件及其封装的识别、元器件的安装、手工焊接、调试、故障排除、产品质量保证等实践动手能力；通过波峰焊（接插件焊接技术）了解传统电子产品组装技术，掌握波峰焊基本工艺流程。通过SM…
HYD-301型电子工艺实训台（单面双组型）
本实训台是根据以能力为本位\以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求而研发的产品。通过实训使学生掌握电子产品的工艺设计知识，并通过电子产品我制作，掌握基本技能要求，如：安全操作、元器件及其封装的识别、元器件的安装、手工焊接、调试、故障排除、产品质量保证等实践动手能力；通过波峰焊（接插件焊接技术）了解传统电子产品组装技术，掌握波峰焊基本工艺流程。通过SMT（表面贴装技术）了解先进电子组装技术，掌握SMT基本工艺流程，并亲身感受先进制造工艺。本装置是高度仿真的电子工艺生产线，目的是满足学生电子制作，电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实验要求。为学生自主学习、合作学习、研究性学习提供必要设备，培养学生的实践能力和创新能力。本实训装置适合技工学校、职业培训学校、职教中心、鉴定站/所、电子类专业《电子工艺》课程的鉴定考核。
一、装置特点
1．灵活性 用户可根据所提供的资源并结合本学校教材现难易程度自行选定实训的内容。此实训台可作手工焊实训、SMT焊接实训、电子装配实训、整机装配维修实训等。
2．综合性 可做为电工、模拟电子、数字电子、机电等专业课程的实训。本实训台配备实训过程中所需要的工具、实训线路板及元器件。
3．经济性 此实训台为双人座，每个工位装有电风扇、照明日光灯、看板（用来夹资料）、仪表台、插座，工具柜、电烙铁。学生在这里可以仿真生产过程（如：工艺流程的编制、线路板的焊接、线路板的调试、整体产品的组装），组装后的装配线安全、可防静电。
4．创新性 此产品提供了多种电子元器件和电子产品装配工具，不但能锤炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发，以培养学生的创新能力。
5．配套实训资料全：每块所提供的实训板都有元器件清单，焊接元器件的装配图，调试指导书，完成学生的对认识、设计、焊接、调试、检修等多种技能的实训。
二、技术性能
1.输入电源:三相四线220V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量: ＜200VA
4.外形尺寸:1100mm*650mm*2000mm(双人座)
三、实训的基本配置及功能
实训装置由实训台、电源柜、实训线路板、元件包、工具套件等组成。
（一）实训台
实训台上方装有电风扇、照明日光灯、中间是看板、仪表台、插座、工具柜、电烙铁和元件盒。
（二）电源柜
可同时供10个实训台的电源。
（三）实训线路板（2套/台）
每套配16项电子专业技能训练散件（专用线路板）
1. 简易催眠器元件包 2. 简易正弦波信号发生器 3. 360tres型万用表元件包 4. 六位数显电子钟元件包 5. 无线对讲电路板元件包 6. 多路稳压输出电源套件 7. 声光控开关套件
8. 1.5V点亮LED闪灯套件(带壳) 9. 触摸开关套件 10. MP3MP4通用充电器套件 11. 220V1W长寿命卡口LED节能灯套件 12. 简易门铃套件
13．新板简易金属探测
14．小兔子眨眼睛套件
15．1.5V升压9V套件
16．声控小夜灯套件
（四）工具套件（2套/台）
配常用的万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、恒温烙铁、热风台、焊锡丝、吸锡器，同时也可以为用户代办其它实训器材。
四、实训项目
1. 简易催眠器的焊接与调试
2. 简易正弦波信号发生器的焊接与调试
3. 360tres型万用表的焊接与调试
4. 六位数显电子钟的焊接与调试
5. 无线对讲电路板的焊接与调试
6. 多路稳压输出电源的焊接与调试
7. 声光控开关的焊接与调试
8. 1.5V点亮LED闪灯的焊接与调试
9. 触摸开关的焊接与调试
10. MP3MP4通用充电器的焊接与调试
11. 220V1W长寿命卡口LED节能灯的焊接与调试
12. 简易门铃的焊接与调试
13．新板简易金属探测器的焊接与调试
14．小兔子眨眼睛的焊接与调试
15．1.5V升压9V的焊接与调试
16．声控小夜灯的焊接与调试
HYD-GYD-01E · 电子产品工艺实训台（两面双组型）
HYD-GYD-01E电子产品工艺实训台（两面双组型） 电子产品工艺实训台是根据以能力为本位、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。 一、装置特点 1.采…
HYD-GYD-01E电子产品工艺实训台（两面双组型）
一、装置特点1.采用生产流水线结构，使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。2.提供了多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发，以培养学生的创新能力。3.配套实训资料齐全：提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书，完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。4.可配置通用电工电子实训挂箱，扩展电工类、电子类的实训项目。二、技术性能1.输入电源：三相四线（或三相五线）～380V±10% 50Hz2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m3.装置容量：<0.5KVA4.外形尺寸：1280mm×650mm×2000mm（双人座）三、实训的基本配置及功能实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构,正反两面资源相同。（一）实训台实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。1.正反两面各配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。2.正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，可为实训挂箱、外配仪器设备提供工作电源；其中四路固定直流电源电压分别为±12V、±5V，每路均设有短路过流保护和自恢复功能。3.铝合金框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。4.顶部框架上设有电风扇和30W日光灯（照明设备）各两个。（二）电源柜1.输入电源：三相四线（或三相五线）～380V±10% 50Hz2.输出电流：20A3.设有电源插座、风扇、照明日光灯等电源控制系统，可为10个实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。(三)实训套件（2套/台）
| 序号 | 实训套件 | 能力目标 |
| 1 | 直流稳压电源 | 掌握稳压电源的工作原理，并学会电子电路的测试、检修方法与技巧 |
| 2 | 单端电流反馈他激式隔离开关电源 | 采用专用集成电路UC3844作PWM控制器，可直接驱动MOSFET功率场效应管工作 |
| 3 | 全硅六管超外差式调幅收音机 | 熟悉集成电路调幅收音机的电路结构及工作原理 |
| 4 | OTL功率放大电路 | 掌握互补对称式OTL功放电路的工作原理，学会测试低频功率放大器频率特性的方法，并熟悉常用仪器仪表的使用方法 |
| 5 | 多路抢答器 | 了解抢答器的工作原理，并进一步熟悉电子电路的装配、调试、检修方法 |
| 6 | 脉宽调制控制器 | 了解场效应管在脉宽调制控制器的工作原理 |
| 7 | 可编程定时器 | 掌握可编程定时器的电路结构和工作原理，熟悉CD4543、CD4029、CD4011在电路中的具体应用 |
| 8 | 声光双控节电灯 | 了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用 |
| 9 | 门锁防盗报警器 | 进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
| 10 | 光控音乐门铃 | 了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理 |
| 11 | A/D 、D/A转换 | 掌握DAC0832和ADC0809芯片的应用。 |
| 12 | 七彩循环装饰灯控制器 | 熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺 |
| 13 | 台灯调光电路 | 了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
| 14 | 编码电子锁电路 | 了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理 |
| 15 | LED数字钟 | 熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实训调试方法 |
HYD-505 · 电子产品装调检测与维护实训台
面向电子产品装配、调试、检测与维护教学，配置双层实训台、交流与直流电源、工具储存及信息化管理系统，便于开展电子工艺实训。
HYD-505电子产品装调检测与维护实训台一、技术指标要求
1. 输入电压：单相三线～220V±10% 50Hz；
2. 装置容量：＜1kVA；
3. 外形尺寸（mm）：1600×800×2000；（±5mm）
4. 安全保护：具有漏电保护功能，安全符合国家相关标准
二、基本配置要求
（一）实训台
1.实验台采用双层设计。上层为隔板，可放置焊接工具等。下层为实验台面，台面可放置仪器仪表（如信号发生器、交流毫伏表、示波器等）。中间为方孔挂板，可放置图纸、导线、物料盒和工具等。顶部设有条形LED照明，照明开关独立控制；
2.实验台面板：E1级三聚氰胺复面合成板，台面厚度≥25mm；
3.采用四根≥70×70mm工业铝型材立柱为支撑，表面氧化处理，四面带槽，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件，立柱端部安装调节脚；台面高度≥800mm，桌面板下设支撑框架，截面尺寸≥30×30mm，承受力≥300Kg，外观简洁、大气、新颖；
4.存储柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸（mm）：宽450×深550×高705（±5mm），总重量≥31kg；底部配有4个1.5寸万向带刹车脚轮，用于放置实验导线及配件。
（二）实训电源
1. 交流电源2组：电源开关采用漏电保护器控制，并设有电源指示灯；配4路5孔AC 220V电源接口，可为实训套件和外配仪器设备提供工作电源；
2. 直流电源2组：每组电源采用开关单独控制，设有保险丝保护，提供±12V/0.5A、±5V/0.5A四路固定电源输出，每路输出设有电源指示灯；
3. 方孔挂钩零件盒（8个）：尺寸（mm，长×宽×高）：100×130×70（±2mm），采用一体化成型，可放置不同元器件。
三、信息化管理系统配置一套
通过数字化管理，集成以下功能：智能电源管理系统、工业4.0仿真实训软件
★（一）智能电源管理系统
1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查和演示）组成；
2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；
4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；
6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
9）APP软件可以给电表设备进行电量充值。
10）通过APP可以把设备分享给其他成员
★（二）工业4.0仿真实训软件（正版软件，投标现场提供著作权证书原件和逐条功能演示）
软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、正反转仿真、装配流水线仿真、自动门仿真、交通灯仿真、电梯仿真、升降机仿真、天塔仿真、抢答器仿真、分拣仿真、水塔仿真、运料小车仿真等。
2）电子仿真
（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术
（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真
（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；
（4）综合技能实训
①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故
3）电气仿真
（1）电工基本常识与操作：
①安全用电常识：触电方式；防护措施；接地接零；急救措施
②常用电工工具：通用工具；线路工具；设备工具
③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复
④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程
（2）电工仪表
①万用表：外形仿真，结构仿真，面板仿真，使用仿真；
②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；
③钳形电流表：外形仿真，原理仿真，使用仿真；
④兆欧表：外形仿真，原理仿真，使用仿真；
⑤直流电桥：外形仿真，使用仿真；
⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；
（3）照明电路安装
①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；
②两地控制线路：器材仿真，电路仿真连线仿真
（4）电机与变压器
①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；
②单相异步电动机：外形仿真，结构仿真，装配仿真；
③伺服电动机：外形仿真，结构仿真，原理仿真；
④步进电动机：外形仿真，原理仿真；
⑤直流电动机：外形仿真，结构仿真，装配仿真；
⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；
（5）低压电器
①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；
②继电器：外形仿真，结构仿真，原理仿真，检测仿真；
③常用闸刀开关：外形仿真，结构仿真；
④低压断路器：外形仿真，结构仿真，原理仿真；
⑤熔断器：外形仿真，结构仿真；
⑥启动器：外形仿真
⑦主令电器：外形仿真，结构仿真；
（6）电动机控制仿真
①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、
（7）电工识图
4）电工基础仿真：能进行39个仿真实验如下（包含但不局限于）
实训一 电位、电压的测定仿真；实训二 电源的外特性仿真；实训三 欧姆表工作原理仿真；实训四 电阻的串、并、混联仿真；实训五 电压控制电流源仿真；实训六 电压控制电压源仿真；实训七 电容器的串、并、混联电路仿真；实训八 电容在交直流电路中的作用仿真；实训九 一阶RC电路的过渡过程仿真实训十 二阶电路的响应仿真；实训十一 负载获得最大功率的条件仿真；实训十二 惠斯通电桥仿真；实训十三 电阻与温度的关系仿真；实训十四 直流电路星形和三角形电路的等效互换仿真；实训十五 RL串联电路仿真；实训十六 RC串联电路仿真；实训十七 RCL并联电路仿真；实训十八 电感在交直流电路中作用仿真；实训十九 一阶RL电路的过渡过程仿真； 实训二十 谐振电路仿真；实训二十一 RC选频电路仿真；实训二十二 通断电自感现象仿真；实训二十三 电压表电流表的工作原理仿真；实训二十四 单相交流电路功率因数的改善及日光灯的接法仿真；实训二十五 变压器实验仿真；实训二十六 单相交流电路实验仿真；实训二十七 电焊变压器原理仿真；实训二十八 交流互感器原理仿真；实训二十九 电压互感器原理仿真；实训三十 磁耦合线圈的反、顺接法仿真；实训三十一 三相负载的星、三角形连接电路仿真；实训三十二 楼梯开关两地控制仿真；实训三十三 戴维南定理实验仿真；实训三十四 欧姆定律仿真；实训三十五 互易定律仿真；实训三十六 基尔霍夫第一定律仿真；实训三十七 基尔霍夫第二定律仿真；实训三十八 迭加定律仿真；实训三十九 诺顿定律仿真
5）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
6）液压传动原理的动态演示并不少于18种动态演示。
7）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真
8）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。
9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
11）电机软启动及电机保护器的仿真
四、 基础配置清单：至少包含
|
序号 |
名称 |
技术参数 |
数量 |
单位 |
备注 |
|
1 |
直流电源 |
V/A/W/S 数显尺寸:330”250*155mm，四位数显； |
2 |
台 |
|
|
2 |
万用表 |
数显万用表，VC890C+二三极管+测温度 |
2 |
台 |
|
|
3 |
剥线钳 |
700D 6寸多功能鸭嘴剥线钳 |
2 |
把 |
|
|
4 |
尖嘴钳 |
世达6寸尖嘴钳 |
2 |
把 |
|
|
5 |
斜口钳 |
世达水口钳5寸 |
2 |
把 |
|
|
6 |
小十字、一字螺丝刀 |
世达3x75mm |
各2 |
把 |
|
|
7 |
大十字、一字螺丝刀 |
世达6x150mm |
各2 |
把 |
|
|
8 |
镊子 |
世达特尖头长镊子135MM |
2 |
把 |
|
|
9 |
热风枪焊台 |
德力西8586D双数显焊台二合一 双屏数显，风枪焊台2合1，自动休眠 (风枪)，℃/F切换，温度校正，温度记忆，独立电源，输入电压230V/50HZ 风枪功耗：≤450W，烙铁功耗：≤50W 风枪温度：100-500℃，烙铁温度：180-500℃，气流类型：柔和无刷风机 主机重量：643g，气流量：≤120L/min |
2 |
套 |
|
|
10 |
吸锡器 |
世达全铝手动吸锡器吸嘴 |
2 |
把 |
|
|
11 |
焊锡丝、松香 |
松香（14g），99.3%无铅含锡0.8（75g） |
2 |
套 |
|
|
12 |
★智能教学测控仪（整个教室配置1套，投标现场逐条演示以下功能） |
系统采用一体化设计（拒绝采用功能拼凑型），7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。 1）集成3通道示波器不低于20K带宽、X轴时间选择（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y轴幅度选择（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰减选择（×1; ×10; ×50;），3个通道各自的频率、有效值、峰峰值显示，3个通道使能开关以及暂停开关。 2）集成3路任意函数发生器，内置正弦波、方波、三角波、锯齿波、梯形波，最大输出幅度 10Vpp，输出阻抗 50Ω±10% ，占空比范围 1%-99%（方波），最大输出频率范围不低于0. 1Hz-20KHz，输出幅度可调。 3）集成5路PWM脉冲发生器，5个通道独立调节，频率范围不低于0Hz~20KHz，占空比范围：0-100%，1%步进，输出幅值：5V/12V切换选择。 4）集成16路模拟测量，可独立测量16路0-30V模拟量信号并实时曲线显示，通道名称可以自定义。 5）集成故障模拟发生器，可自由设定电路中16路各种常见故障，线路断路、偶发等故障现象，有教师登录界面和学生排故界面，自动评分功能，通道名称可以自定义。 6）集成16路数字量输入监测，最大输入电压24V，用于监测常用传感器检测开关量信号，通道名称可以自定义。 7）虚拟万用表功能 直流电压：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自动换挡 交流电压：600.0mV / 6.000V / 60.00V / 600.0V /760V自动换挡 直流电流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A 交流电流： 600.0mA / 6.000A / 20.00A自动换挡 电 阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自动换挡 二 极 管：0.000~3.300V，3.3V以上串口输出超载异常 通断检测：50Ω及以下时发声，610Ω或以上串口输出超载异常 电 容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自动换挡 频 率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自动换挡 频 率2：10MHz 8）上位机软件可通过无线网络控制测控仪的3通道示波器功能、3路函数发生器功能、PWM脉冲发生器功能、16路模拟测量功能、16路故障模拟发生器功能、16路数字量输入监测功能 |
1 |
套 |
|
|
13 |
实训套件 |
1.光控音乐门铃套件 2.串联型稳压电源套件 3.可调光电路套件 4.LM317直流稳压电源套件 5.简易密码锁电路套件 6.调频无线话筒套件 7.文氏电桥振荡套件 8.模拟知了声电路套件 9.FM微型调频贴片收音机套件 10.双路防盗报警器套件 11.七彩变色流水灯套件 12.数字电子钟套件 13.八路数显抢答器套件 14.六管调幅收音机套件 |
2 |
套 |
|
|
14 |
凳子 |
34cm长*24cm宽*45cm高;长方形凳面：三聚氰胺板材，凳子方管框架1.2mm壁厚 |
2 |
把 |
|
课程与实训项目
按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。
软件与数字资源
可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。
场地与交付准备
明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。
应用与部署
- 适用对象
- 职业院校、应用型院校及专业技能实训场景
- 部署方式
- 按课程、设备型号与工位需求确认配置及安装安排
- 环境条件
- 选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认
