HYD-EP-165 · 住宅楼一户一表及办公楼给排水系统实训装置

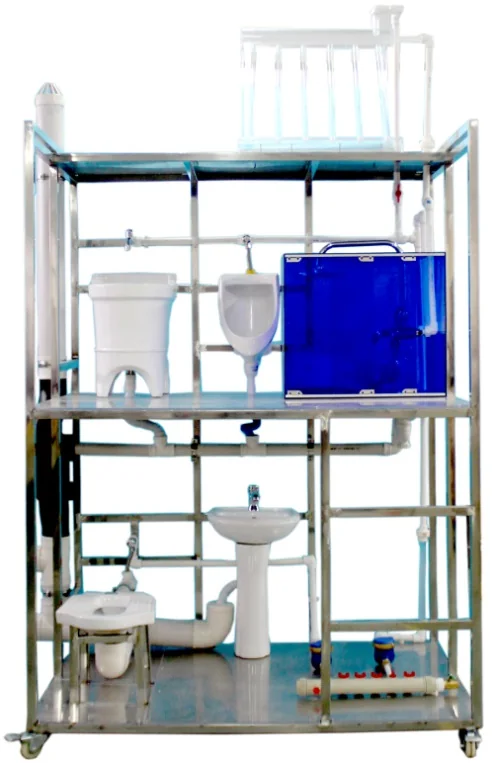

HYD-EP-165 住宅楼一户一表及办公楼给排水系统实训装置 住宅楼一户一表及办公楼给排水系统实训装置能让学生熟悉给排水系统设备的外观结构、组成和原理，适用于本科、高职、中职、职高、职业培训等各种不同类型和要求的学生或学员进行智能楼宇及物业管理中给排水系统的设计、设备安装、线路联接、操作调试和故障排除等一条龙的技能实训操练及相应的成绩考核，学生能在尽可能真实环境下进行实战操练。教师也能方便地进行教学演示和实训演示。 一、实训功能 1 …

HYD-EP-165住宅楼一户一表及办公楼给排水系统实训装置

住宅楼一户一表及办公楼给排水系统实训装置能让学生熟悉给排水系统设备的外观结构、组成和原理，适用于本科、高职、中职、职高、职业培训等各种不同类型和要求的学生或学员进行智能楼宇及物业管理中给排水系统的设计、设备安装、线路联接、操作调试和故障排除等一条龙的技能实训操练及相应的成绩考核，学生能在尽可能真实环境下进行实战操练。教师也能方便地进行教学演示和实训演示。

一、实训功能

1、 住宅楼一户一表及办公楼给排水系统实训装置整体式全真洁具和管路，透明地板，能看清隐蔽管路的全部结构和走向。

2、设置带苏维托排水系统的排水主立管演示，能了解苏维托排水系统的组成、结构和原理。

3、住宅楼一户一表及办公楼给排水系统实训装置关键部位采用透明管路，能看清管路中水流的走向。

4、展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。

5、所有洁具和给排水设备都能全真演示。

二、技术指标

1、外形尺寸：1500×1000×2400mm

2、框架材料：304不锈钢

3、地板材料：钢化玻璃

4、进水要求：0.05MPa～0.75MPa

5、安全保护：具有漏电自动保护装置和接地保护

三、主要配置

1、办公楼给水方式为普通给排水，给水入管入框架后立管至二层，在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽，排水接至本层排水横管后再入立管。

2、住宅楼给水方式为一户一表式，给水入管设水表井，上面设分水器，各分户管设置阀门和水表（按6户计），一层立管6根，至二层立管5根，二层布水管以上为四根,一层由左至右卫生器具分别为：附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板，附带淋浴头、地漏，有接至屋顶的透明太阳能管，并装有太阳能模型），按实际工程连接入排水横管后连入办公楼排水立管，再汇合集中排出。

四、实训项目

实训一：办公楼给水方式演示及实训

实训二：住宅楼给水方式演示及实训

实训三：横管和立管的结构和功能的认识实训

实训四：器具通气管和环形通气管的结构和功能的认识实训

实训五：拖布池、立式小便器、挂式小便器和小便槽的给排水原理和功能的认识实训

实训六：自闭阀式冲水蹲便器、立式面盆、整体浴室的给排水原理和功能的认识实训

HYD-2110 · 变频恒压供水系统

ＦＣ - ＢＰ变频恒压供水系统 一、基本参数 1 、整体采用铝型材结构支架，安装稳固模型设备，小型变频水泵，透明管道等。 2 、设备供水水压 0.05-0.3MPA 、进水管径 DN20 阀门。 3 、控制方式：采用手动定压调节控制、采用压力变频自动控制。 4 、采用透明水箱，隔莫压力充压表，耐压 0.6MPA ，总容量大于 20L ，可调节容量 3L 。 5 、控制采用不锈钢控制柜，具有漏电保护，面板具有水泵动行指示，操作选择开关等。…

ＦＣ-ＢＰ变频恒压供水系统

一、基本参数

1、整体采用铝型材结构支架，安装稳固模型设备，小型变频水泵，透明管道等。

2、设备供水水压0.05-0.3MPA、进水管径DN20阀门。

3、控制方式：采用手动定压调节控制、采用压力变频自动控制。

4、采用透明水箱，隔莫压力充压表，耐压0.6MPA，总容量大于20L，可调节容量3L。

5、控制采用不锈钢控制柜，具有漏电保护，面板具有水泵动行指示，操作选择开关等。

6、水泵采用小杨程>21M，功率>370KW，供电三相AC380V

7、模拟用户：采用不锈钢长鹅径水龙头

二、其本配置

HYD-LP-15 · 生活给排水演示及实训系统

HYD-LP-15 生活给排水演示及实训系统 一、生活给排水演示及实训系统设备与附件的组成： 1 、整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。 2 、生活给排水演示及实训系统由锅炉及循环泵实现热循环演示。有机玻璃洗澡间包括：、浴缸 1 套、洗脸盘 1 套、大便器 1 套、配水箱 1 只、水泵 1 台、楼梯、连接管道和球阀、不锈钢支架等组成。 3 、建筑给排水自动控制系统 （ 1 ）自动温度控器、温水恒温阀，工业 …

HYD-LP-15生活给排水演示及实训系统

一、生活给排水演示及实训系统设备与附件的组成：
1、整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。
2、生活给排水演示及实训系统由锅炉及循环泵实现热循环演示。有机玻璃洗澡间包括：、浴缸1套、洗脸盘1套、大便器1套、配水箱1只、水泵1台、楼梯、连接管道和球阀、不锈钢支架等组成。
3、建筑给排水自动控制系统
（1）自动温度控器、温水恒温阀，工业7寸真色彩触摸屏1套：通过工业现场总线实时监控系统运行状态、数据显示变化及曲线图。集成历史数据查询功能、历史数据曲线功能、实时数据曲线功能，可通过USB接口转存数据，可通过U盘轻松升级系统。
（2）包含主控窗口、温度、压力、显示窗口、压力、温度等实时曲线图、系统设置窗口、调试窗口、帮助窗口、密码修改窗口，登陆键面。

HYD-PS-3 · 给排水设备安装与控制装置

HYD-PS-3 型给排水设备安装与控制装置 一、设备性能及配置 1、设备组成：给排水设备安装与控制实训装置由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。 2、生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用渡锌管和PPR管进行设计，可进行渡锌管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能…

一、设备性能及配置
1、设备组成：给排水设备安装与控制实训装置由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。
2、生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用渡锌管和PPR管进行设计，可进行渡锌管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
3、消防给水系统：主要有给水箱、喷淋泵、稳压泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。
4、热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
5、通过实训操作可掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查。
6、排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
7、给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。
8、三维给排水设备仿真实训软件：采用3D技术与交互式动画相结合的方式，模拟实际生活给水系统、消防给水系统、热水给水系统、排水系统的结构。可实现以建筑内部生活给水系统仿真，建筑内部消防给水系统仿真，建筑内部排水系统仿真，建筑内部热水供应系统仿真，建筑给排水主要组成设备的结构仿真，各类给排水系统的运行过程仿真。
二、技术规格：
1、消防水模型外形尺寸：1638mm×700mm×2300mm(长×宽×高)；
2、给排水模型外形尺寸：2000mm×700mm×1900mm(长×宽×高)；
3、电气控制柜外形尺寸：800mm×600mm×1800mm(长×宽×高)；
4、整机功耗：<4.5kVA；
5、装置底部安装有带刹车脚轮，方便装置的移动和固定；
6、安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
三、配置参数
1、不锈钢钢架2台
2、污水处理单元不锈钢1个
3、湿式报警阀组包含延迟器、压力开关和水力警铃1套
4、水流指示器灵敏度：15-37.5L/mim1只玻璃球洒水喷头68℃温级2只
5、信号蝶阀干触点输出1个
6、高位水泵、0.75KW扬程：25m流量：130 L/min。1台
7、消防水泵三相AC380V功率：0.55KW扬程：21m流量：130 L/min。1台
8、变频磁力驱动泵三相AC380V功率：0.37KW扬程：12m流量：20L/min2台
9、排水泵单相AC220V功率：95W扬程：9m流量：18L/min1台
10、气压罐容积50L1个
11、压力变送器量程0-300KPa1只扩散硅
12、电加热锅炉容量7L，功率2KW1台
13、卫浴台面盆50 cm×45 cm×20 cm2个
14、万向下水通用件2个
15、水龙头混合式2个
16、花洒通用件2个
17、混合阀通用件2个
18、浮球液位传感器高、低两档1个
19、脉冲水表0.01立方米/脉冲1只
20、西门子PLC控制器CPU224XP、14DI/10DO ，2AI/1AO1个
21、西门子变频器MM420，三相380V输入 ，0.75kW，带BOP面板1台
22、触摸屏7英寸、彩色、高分辨率
23、组态软件昆仑通态套带权限（选购）
24、低压电气小继电器、交流接触器、热过载继电器1套
25、空气开关带漏电保护器1个
26、保险丝10A3个
27、操作开关2位7个
28、开关电源输出：DC24V1个
29、工作状态指示灯工作电压：DC24V7只
30、型材电脑桌60cm×60cm×80cm1张
31、管材、配件及配套工具:
32、豪华工具车钢板设计，设有抽屉及柜子，可移动 1台
33、管材与配件、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹接头、截止阀、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜活接头、角阀、编织软管、金属线管、金属线管接头、1寸镀锌管、3/4寸镀锌管、不锈钢复合管、1套
33.配套工具包含管螺纹铰扳、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。1套
四、能够实训项目
1、系统竣工图和控制电气原理图绘制
2、管材加工和连接：镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
3、配件和器件的安装：完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。
4、管道试压与通水试验
5、电气设计、安装与接线：水泵、配电柜、控制器、指令元件、操作元件的安装、接线
6、控制程序设计与调试:（变频控制程序；抄表计费程序；喷淋灭火控制程序；给排水监控程序；组态监控系统）
五、系统实训
1、系统结构与设备认识
2、喷淋灭火系统调试
3、控制屏结构认识与调试实训
4、单泵控制变频恒压供水实训
5、双泵切换变频恒压供水实训
6、消防状态控制实训
7、综合控制系统实训
8、喷淋灭火监控软件安装与使用
9、喷淋系统系统综合操作训练
10、PLC的控制操作实训
11、触摸屏组态的操作实训，
12、消防喷水手自动控制的实训
13、污水排水系统的水自动操作
七、主要配置

HYD-170A · 变频恒压供水技能实训考核设备

HYD-170A变频恒压供水技能实训考核设备 一、系统概述 “变频恒压供水系统实训装置”集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供…

HYD-160A · 变频恒压供水技能考核装置

HYD-160A型变频恒压供水技能考核装置 一、概述: 装置集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台…

一、概述:
装置集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。
三、系统特点:
控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。
控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。
控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。
三、配置清单

四、实训项目
1.控制屏结构认识与调试
2.单泵控制变频恒压供水
3.双泵切换变频恒压供水
4.生活水系统静态压力控制
5.生活水系统动态压力控制
6.生活水系统的分时控制
7.夜间休眠模式下的供水
8.消防状态控制
9.综合控制系统

HYD-ZNJ-1A · 智能建筑给排水及远程抄表综合实训平台

HYD-ZNJ-1A型智能建筑给排水及远程抄表综合实训平台 一、产品概述： 智能建筑给排水及远程抄表综合实验教学平台由生活给排水子系统和远程水电抄表子系统两大实物系统模型组成，可模拟生活给排水自动控制过程和远程自动抄表过程。系统实验教学平台包括模拟监控终端、联动执行机构、给水泵、排水泵、液位传感器、声光报警器、有机玻璃水槽、监控管理主机及总线制水、电表等组成，采用LON总线开放式控制结构，可满足各高校、职业院校开展给排水智能控制及远程自…

一、产品概述：
智能建筑给排水及远程抄表综合实验教学平台由生活给排水子系统和远程水电抄表子系统两大实物系统模型组成，可模拟生活给排水自动控制过程和远程自动抄表过程。系统实验教学平台包括模拟监控终端、联动执行机构、给水泵、排水泵、液位传感器、声光报警器、有机玻璃水槽、监控管理主机及总线制水、电表等组成，采用LON总线开放式控制结构，可满足各高校、职业院校开展给排水智能控制及远程自动水电抄表等科研教学或实验实训的需求。
二、产品特点及功能：
1.LonWorks 双绞线接口（TP/FT-10A），可方便接入LonWorks网络，所有口使用光电隔离，抗干扰强。
2. 可通过给排水组态监控程序与远程抄表组态监控程序进行二次组态系统开发设计，利用远程管理主机实时采集记录和监视各水箱液位高低、给水泵和排水泵工作状态、各水表、电表当前度数，可真实模拟自动给排水控制过程，实现生活给水和污水排水工作；
3. 具备完善的报警系统，实现警戒水位自动报警及对水泵启停控制；
4. 系统能对装置内水表、电表进行远程抄表并进行数据统计分析。
5. 装置采用不锈钢构造，水箱前端视窗采用透明有机玻璃，可直观观测水箱液位状态。
6. 底座安装万向轮，既可固定也可方便移动。
7. 装置具备手/自切换操作功能。
实训项目：
1. 给排水系统及远程抄表系统认知实验；
2. 给排水系统常用器件安装和调试操作实训；
3. 给排水手/自动流程切换控制设计综合实验；
4. 水表和电表的远程自动抄表和数据统计组态集成控制设计综合实验；
6. 给排水系统常用采集模块节点功能开发实验；
7. 给排水系统执行模块节点功能开发实验。
三、技术指标：

HYD-PS-1A · 给排水设备安装与控制实训装置

HYD-PS-1A型 给排水设备安装与控制实训装置 一、产品概述 给排水设备安装与控制实训装置 是建筑中的一个关键部分，建筑给排水专业也是各类工科院校广泛设置的一个基础类专业，本装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的，装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，…


 一、产品概述
给排水设备安装与控制实训装置是建筑中的一个关键部分，建筑给排水专业也是各类工科院校广泛设置的一个基础类专业，本装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的，装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；同时，可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等
二、教学目标
 1.《建筑给排水》是建筑环境与设备工程专业跨学科设置的限定选修专业课之一，是为城镇的工业与民用建筑提供必需的生产条件及舒适、卫生、安全的工作、生活环境的应用科学，设置本课程的目的在于使学生掌握一定的建筑给排水知识和具有一定的建筑给排水方面的设计能力，拓宽本专业的口径，增强毕业生的工作适应能力。
2．知识要求  通过本课程的学习，要求学生掌握建筑物内的给水、排水、消防给水、屋面排水、热水供应、建筑小区的给水排水的设计原理、方法、管道布置、安装的基本知识，了解水景、游泳池给排水及中水工程等知识。学习本课程之前，学生应具备流体力学、工程热力学、传热学等知识。
3．能力要求  通过本课程的教学，培养学生具有建筑给水排水工程设计能力，提高学生对所学建筑给排水知识内容的实际应用能力。为实现上述目标，在教学中，除课堂上多讲授工程实例和介绍国内外的发展新动向及先进新技术外，辅之一定的实习、课程设计等实践教学环节
三、系统结构与组成
给排水对象模型整体采用不锈钢框架进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统六个部分组成。
生活给水系统  主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头、给排水设备虚拟仿真软件等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
消防给水系统 主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。
热水给水系统 主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
排水系统 主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
给排水自动控制系统 主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。
给排水设备虚拟仿真软件
本软件采用三维建模采用基于虚拟现实技术的计算机仿真模拟技术，突出训练学员的职业技能，突出学员的自我参与，系统地、逼真地再现了楼宇电气技能训练项目
1）可以进行消防给水设备的虚拟接线；
2）虚拟消防喷水的手动操作，虚拟消防喷水的自动操作，根据虚拟火灾发出报警信号和告警铃声；
3）虚拟给水设备的手动操作，给水设备的自动操作，能根据设定压力自动切换主水泵、备用水泵，以及虚拟变频器运行频率使输出水压保持恒定；
4）虚拟模拟火灾消防操作；
5）虚拟模拟故障操作处理及设备维护操作；
6）能进行设备的360度旋转观察；
7）楼宇给水设备零部件的手动逐一拆解和安装以及零部件的自动拆解安装；
8）实时显示水流方向；
9）虚拟触摸屏操作，模拟触摸屏操作各种电器操作；
10、虚拟管材加工及热熔机操作
四、主要技术性能
1．工作电源：三相四线制AC380V±10%  50Hz；
2．给排水模型外形尺寸：2.25m×0.79m×1.9m(长×宽×高)；
   电气控制柜外形尺寸：0.8m×0.6m×1.8m(长×宽×高)；
3．给排水模型材料：不锈钢；
4．整机功耗：<4.5KVA；
5．装置底部安装有带刹车脚轮，方便装置的移动和固定；
6．安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
五、通过项目任务实施，可考察的职业能力
1．系统竣工图和控制电气原理图绘制
2．管材加工和连接
   镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
3．配件和器件的安装
   完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。
4．管道试压与通水试验
5．电气设计、安装与接线
    水泵、配电柜、控制器、指令元件、操作元件的安装、接线
6．控制程序设计与调试
（1）变频控制程序设计与调试
（2）抄表计费程序设计
（3）喷淋灭火控制程序设计
(4）给排水监控程序设计
（5）组态监控系统设计
六、基本配置

HYD-PS-1 · 给排水设备安装与控制装置 教学设备

HYD-PS-1 型 给排水设备安装与控制装置 一、 产品概述 本装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的，装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；同时，可培养学生的团队合作能力、…

HYD-PS-1型给排水设备安装与控制装置

HYD-LY-168 · 双恒压给排水设备安装与控装置

HYD-LY-168双恒压给排水设备安装与控装置 一、装置系统概述 1、模型说明： 1）采用变频器、触摸屏、PLC一体控制器、供水泵及水箱，设置三个单元实物模型供水，单元之间采用并联，每个单元设置3个分区供水，立管分三路至相应楼层供水。相应分层/分户阀门按规范设置。给水管采用ppr复合管。 2）采用双立管排水方式排水，双立管采用特殊螺旋消音管立管实物模型排水。水平层分区采用不同类型沉水装置，和不同下水三通连接。 3）恒压供水采用双电机自…

一、装置系统概述
1、模型说明：
1）采用变频器、触摸屏、PLC一体控制器、供水泵及水箱，设置三个单元实物模型供水，单元之间采用并联，每个单元设置3个分区供水，立管分三路至相应楼层供水。相应分层/分户阀门按规范设置。给水管采用ppr复合管。
2）采用双立管排水方式排水，双立管采用特殊螺旋消音管立管实物模型排水。水平层分区采用不同类型沉水装置，和不同下水三通连接。
3）恒压供水采用双电机自动切换、分段恒压供水、手动启动、工频手动、手动变频、自动恒压控制等功能.
二、生活水系统实训
1．实训项目一：配件和器件的安装：给水系统中管路配件的安装；
2．实训项目二：压力变送器、水龙头器件的安装。
3．实训项目三：恒压设备与操作。
三、排水系统实训
1．实训项目一：排水管路结构安装
2．实训项目二：系统原理认识与了解
三、电气软件实训项目
1．实训项目一：系统竣工图和控制电气原理图绘制
2．实训项目二：管道试压与通水试验
3．实训项目三：电气设计、安装与接线：水泵、配电柜、控制器、指令元件、操作元件的安装、接线

HYD-GPX-15 · 给排水管道安装设计实训设备

HYD-GPX-15给排水管道安装设计实训设备 一、概述： 水泵及管安装设计实训设备适用于高职、中职、职高、职业培训等各种不同类型和要求的学生或学员进行智能楼宇及物业管理中的给排水管道的安装与设计、设备水泵的安装、操作调试、学生能在尽可能真实环境下进行实战操练。能供学生进行不同规格的镀锌白铁管外螺纹的绞制。能供学生根据安装规范，使用管子钳、扳手及多种管配件，配有专用移动工具箱、操作钳工平台、实训安装平台台架、水泵、管件等、学生可在实训安…

一、概述：
水泵及管安装设计实训设备适用于高职、中职、职高、职业培训等各种不同类型和要求的学生或学员进行智能楼宇及物业管理中的给排水管道的安装与设计、设备水泵的安装、操作调试、学生能在尽可能真实环境下进行实战操练。能供学生进行不同规格的镀锌白铁管外螺纹的绞制。能供学生根据安装规范，使用管子钳、扳手及多种管配件，配有专用移动工具箱、操作钳工平台、实训安装平台台架、水泵、管件等、学生可在实训安装平台网孔模拟墙上安装管路设计管路，并进行套丝联接管路，水泵联接，水箱联接、管路试压试验实训，常用管路加工工具的操作等。
二、系统构成
1、整体钢结构钳工台和网孔板；
2、台虎钳；
3、电动切管套丝机；
4、三角架龙门钳。
5、管钳管件
6、操作平台
7、实训安模拟间平台
三、水泵及管安装设计实训设备各技术参数
1.钳工台外形尺寸：1500X750X800mm;
2.网孔板尺寸：6000X3000X2300mm；
3.钳工台材料：喷朔钢。
4.电动切管套丝机功率：750W；
5.电压：220V；
6.主轴额定转速：26-28（r/min）；
7.套制螺纹范围：1/2-4；
8.加工最大管径：直径50mm；
9.适用范围：消防给排水管道；
10.安全保护：接地保护。
四、实训耗材清单

HYD-JM-1 · 建筑给水排水综合演示模型

HYD-JM-1 建筑给水排水综合演示模型 一、设备与附件的组成： 1、主要配置： 供水箱、回水箱、供水稳压泵、大楼给水方式为增压给排水，给水入管入框架后经水表后布入立管一层至二层，在二层拖布池布有给水排水、挂式小便器和小便槽采用按钮自闭式冲水阀，排水接至本层排水横管后再入立管。 2、大楼给水方式为二次增压给水方式，给水入管设水表井，上面设分水器，各分户管设置阀门和水表（按4户计），已接入两户，另两户由学生实训完成，一层立管4根，至二层…

HYD-JM-1建筑给水排水综合演示模型

HYD-GPS-3 · 建筑给排水系统综合实训装置

HYD-GPS-3建筑给排水系统综合实训装置 一、设备性能及配置 1．通过实训操作可掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查。 2．给排水模型外形总尺寸：约6000mm×1500mm×2300mm(长×宽×高)； 实训间外形尺寸：3120mm×150mm×2200mm(长×宽×高)； 水对象外形尺寸：2000mm×800mm×2200mm(长×宽×高)； 电气控制柜…

HYD-M-1 · 卫生室设备安装与控制实验装置

HYD-M-1 型卫生室设备安装与控制实验装置 一、概述 卫生设备安装教学演示；要求配备卫生间给水排水管道系统、水泵、电路控制系统等，能够进行动态演示。 二、技术参数、 1.装置外形尺寸：3500mm×790mm×1900mm 2.电源 220V 3.工作电压：单项三线220V±5％ 50Hz 4.安全保护：具有漏电自动保护装置 5.故障设置：演示水循环，排水给水，管道安装等 三、设备与附件的组成： 1、淋浴房主要由透明有机玻璃构成，里…

一、概述
卫生设备安装教学演示；要求配备卫生间给水排水管道系统、水泵、电路控制系统等，能够进行动态演示。
二、技术参数、
1.装置外形尺寸：3500mm×790mm×1900mm
2.电源 220V
3.工作电压：单项三线220V±5％ 50Hz
4.安全保护：具有漏电自动保护装置
5.故障设置：演示水循环，排水给水，管道安装等
三、设备与附件的组成：
1、淋浴房主要由透明有机玻璃构成，里面装配花洒水龙头。
2、洗脸盘、大便器、小便器、蹲便器各一套知名品牌陶瓷卫浴组成。
3、排水系统由排水管道和水处理单元等组成。排水管路主要采用UPVC 管进行设计，可进行UPVC 管的切割、粘接、安装和通水试验操作。
4、冷水给水系统主要有给水箱、给水泵、给水管道、压力变送器、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作；通过转子流量计可以完成用水量的计量。
5、热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR 管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
四、实训项目
1、了解各种卫生设备的构造；
2、掌握排水系统中横管、立管水气流现象的基本规律；
3、了解排水系统中卫生器具水封的作用及其破坏原因；
4、认识排水系统中通气管系的作用；
5、通过排水系统的实验，加深对临界流量的认识；
6、了解引起水质回流污染的原因；
7、排水系统管路的切割、熔接、安装和通水试验操作

HYD-WY-10 · 太阳能供热实训装置

HYD-WY-10太阳能供热实训装置 一、产品概述 能供学生根据安装规范，使用专用工具，将太阳能热水器、电加热器、自动上水阀、温度水位显示器及管配件组装成一个具有完整功能的太阳能热水器，并为太阳能热水器安装进出水管路，最后进行进水用水检验。 二、技术指标 1.工作电压：单相三线220V±5% 50Hz 2.整机容量：＜2000W 3.外形尺寸：800×1200×1150mm 4.真空管数：10管 5.加热方式：太阳能加热、电加热 6.控…

一、产品概述
能供学生根据安装规范，使用专用工具，将太阳能热水器、电加热器、自动上水阀、温度水位显示器及管配件组装成一个具有完整功能的太阳能热水器，并为太阳能热水器安装进出水管路，最后进行进水用水检验。
二、技术指标
1.工作电压：单相三线220V±5%  50Hz
2.整机容量：＜2000W
3.外形尺寸：800×1200×1150mm
4.真空管数：10管
5.加热方式：太阳能加热、电加热
6.控制方式：智能全自动
三、主要配置
由太阳能热水器、电加热器、自动上水阀、温度水位显示器、管配件、专用工具和不锈钢安装实训平台所组成
四、实训项目
1.太阳能机架的安装实训
2.太阳能进水管路的安装实训
3.太阳能排水管路的安装实训
4.太阳能真空集热管的安装实训
5.太阳能进水出水检验实训
6.电加热器的安装实训
7.自动上水阀的安装实训
8.温度水位显示器的安装实训
9.温度水位显示器的设备和操作实训
10.太阳能热水器的维护保养实训

HYD-WY-09 · 高级电脑大便器实训装置

HYD-WY-09高级电脑大便器实训装置 一、产品概述 能供学生根据安装规范，使用专用工具，将坐便器、电脑洁身器、软管及五金配件在不锈钢平台上组装成一个具有完整功能的坐便器，并为坐便器安装进排水管路，最后进行进水排水检验。 二、技术指标 1.外形尺寸：800×550×1150mm 2.洁具类型：下排水、虹吸式 3.冲洗水量：6L 4.坑距：305 mm 5.进水要求：0.05MPa～0.75MPa 三、主要配置 由座便器体、电脑洁身器、…

一、产品概述
能供学生根据安装规范，使用专用工具，将坐便器、电脑洁身器、软管及五金配件在不锈钢平台上组装成一个具有完整功能的坐便器，并为坐便器安装进排水管路，最后进行进水排水检验。
二、技术指标
1.外形尺寸：800×550×1150mm
2.洁具类型：下排水、虹吸式
3.冲洗水量：6L
4.坑距：305 mm
5.进水要求：0.05MPa～0.75MPa
三、主要配置
由座便器体、电脑洁身器、座便器进水管路、专用工具和不锈钢安装实训平台所组成
四、实训项目
1.座便器体的安装操作实训
2.座便器进水管路的安装操作实训
3.电脑洁身器的安装操作实训
4.座便器进水排水检验操作实训
5.座便器使用操作实训
6.电脑洁身器维护保养操作实训

HYD-WY-08 · 高级冲浪浴缸实训装置

HYD-WY-08高级冲浪浴缸实训装置 一、产品概述 能供学生根据安装规范，使用专用工具，将浴缸、上水口、水龙头、莲蓬头、软管及五金配件在不锈钢平台上组装成一个具有完整功能的浴缸，并为浴缸安装进排水管路，再给浴缸配上电源并连接好电气线路，最后进行进水排水及通电冲浪效果检验。 二、技术指标 1.外形尺寸：1540×670×2250mm 2.款式：压克力浴缸 3.满水容量：130L 三、主要配置 由浴缸、水龙头、莲蓬头、软管、进排水管路套件…

一、产品概述
能供学生根据安装规范，使用专用工具，将浴缸、上水口、水龙头、莲蓬头、软管及五金配件在不锈钢平台上组装成一个具有完整功能的浴缸，并为浴缸安装进排水管路，再给浴缸配上电源并连接好电气线路，最后进行进水排水及通电冲浪效果检验。
二、技术指标
1.外形尺寸：1540×670×2250mm
2.款式：压克力浴缸
3.满水容量：130L
三、主要配置
由浴缸、水龙头、莲蓬头、软管、进排水管路套件、水泵、专用工具和不锈钢安装实训平台所组成
四、实训项目
1.冲浪浴缸的安装实训
2.冲浪浴缸龙头的安装实训
3.冲浪浴缸进排水管路的安装实训
4.冲浪浴缸进水排水检验实训
5.冲浪浴缸操作使用实训

HYD-WY-07 · 高级感应洗脸盆实训装置

HYD-WY-07高级感应洗脸盆实训装置 一、产品概述 能供学生根据安装规范，使用专用工具，将洗面器、立柱、感应水龙头、角阀、软管、下水管及五金配件在不锈钢平台上组装成一个具有完整功能的感应洗脸盆，并为立盆安装进排水管路，最后进行进水排水检验。 二、技术指标 1.外形尺寸：625×600×1300mm 2.类型：立式洗脸盆 3.实际容量：8L 三、主要配置 由盆体、水龙头、进入排水管路套件、专用工具和不锈钢安装实训平台所组成 四、实训项…

一、产品概述
能供学生根据安装规范，使用专用工具，将洗面器、立柱、感应水龙头、角阀、软管、下水管及五金配件在不锈钢平台上组装成一个具有完整功能的感应洗脸盆，并为立盆安装进排水管路，最后进行进水排水检验。
二、技术指标
1.外形尺寸：625×600×1300mm
2.类型：立式洗脸盆
3.实际容量：8L
三、主要配置
由盆体、水龙头、进入排水管路套件、专用工具和不锈钢安装实训平台所组成
四、实训项目
1.立盆体的安装操作实训
2.立盆感应龙头的安装操作实训
3.立盆排水管路的安装操作实训
4.立盆进水排水检验操作实训

HYD-WY-06 · 普通坐便器实训装置

HYD-WY-06普通坐便器实训装置 一、产品概述 能供学生根据安装规范，使用专用工具，将坐便器、水箱、软管及五金配件在不锈钢平台上组装成一个具有完整功能的坐便器，并为坐便器安装进排水管路，最后进行进水排水检验。 二、技术指标 1.外形尺寸：800×550×1150mm 2.洁具类型：下排水、虹吸式 3.冲洗水量：6L 4.坑距：305 mm 5.进水要求：0.05MPa～0.75MPa 三、主要配置 由座便器体、座便器自动水箱、座便器…

一、产品概述
能供学生根据安装规范，使用专用工具，将坐便器、水箱、软管及五金配件在不锈钢平台上组装成一个具有完整功能的坐便器，并为坐便器安装进排水管路，最后进行进水排水检验。
二、技术指标
1.外形尺寸：800×550×1150mm
2.洁具类型：下排水、虹吸式
3.冲洗水量：6L
4.坑距：305 mm
5.进水要求：0.05MPa～0.75MPa
三、主要配置
由座便器体、座便器自动水箱、座便器进水管路、专用工具和不锈钢安装实训平台所组成
四、实训项目
1.座便器体的安装操作实训
2.座便器进水管路的安装操作实训
3.座便器自动水箱的安装操作实训
4.座便器进水排水检验操作实训

HYD-WY-05 · 普通浴缸实训装置

HYD-WY-05普通浴缸实训装置 一、产品概述 能供学生根据安装规范，使用专用工具，将浴缸、上水口、水龙头、莲蓬头、软管及五金配件在不锈钢平台上组装成一个具有完整功能的浴缸，并为浴缸安装进排水管路，最后进行进水排水检验。 二、技术指标 1.外形尺寸：1540×670×2250mm 2.款式：压克力浴缸 3.满水容量：130L 三、主要配置 由浴缸、水龙头、莲蓬头、软管、进排水管路套件、专用工具和不锈钢安装实训平台所组成 四、实训项目 …

一、产品概述
能供学生根据安装规范，使用专用工具，将浴缸、上水口、水龙头、莲蓬头、软管及五金配件在不锈钢平台上组装成一个具有完整功能的浴缸，并为浴缸安装进排水管路，最后进行进水排水检验。
二、技术指标
1.外形尺寸：1540×670×2250mm
2.款式：压克力浴缸
3.满水容量：130L
三、主要配置
由浴缸、水龙头、莲蓬头、软管、进排水管路套件、专用工具和不锈钢安装实训平台所组成
四、实训项目
1.浴缸体的安装实训
2.浴缸龙头的安装实训
3.浴缸排水管路的安装实训
4.浴缸进水排水检验实训

HYD-WY-04 · 支架洗脸盆实训装置

HYD-WY-04支架洗脸盆实训装置 一、产品概述 能供学生根据安装规范，使用专用工具，将洗面器、支架、水龙头、角阀、软管、下水管及五金配件在不锈钢平台上组装成一个具有完整功能的支架洗脸盆，并为支架洗脸盆安装进排水管路，最后进行进水排水检验。 二、技术指标 1.外形尺寸：625×600×1300mm 2.类型：支架洗脸盆 3.实际容量：8L 三、主要配置 由盆体、水龙头、进入排水管路套件、专用工具和不锈钢安装实训平台所组成 四、实训项目…

一、产品概述
能供学生根据安装规范，使用专用工具，将洗面器、支架、水龙头、角阀、软管、下水管及五金配件在不锈钢平台上组装成一个具有完整功能的支架洗脸盆，并为支架洗脸盆安装进排水管路，最后进行进水排水检验。
二、技术指标
1.外形尺寸：625×600×1300mm
2.类型：支架洗脸盆
3.实际容量：8L
三、主要配置
由盆体、水龙头、进入排水管路套件、专用工具和不锈钢安装实训平台所组成
四、实训项目
1.支架洗脸盆体的安装操作实训
2.支架洗脸盆龙头的安装操作实训
3.支架洗脸盆排水管路的安装操作实训
4.支架洗脸盆进水排水检验操作实训

HYD-LY-01S · 双管淋浴器实训装置(双工位)

HYD-LY-01S双管淋浴器实训装置(双工位) 1、产品概述 能供学生根据安装规范，使用管子钳、台虎钳及多种管配件，在专用的实训平台上，安装一个双管淋浴器。 2、技术指标 镀锌白铁管管径及各种管配件规格为20mm 3、主要配置 由铜闸门、水管套件、生料带和双管淋浴器安装实训架所组成 4、实训项目 1.铰制短镀锌白铁管操作实训 2.铜闸门安装操作实训 3.生料带及水管套件安装操作实训 4.莲篷头安装操作实训 HYD-WY-01铰丝实训装…

1、产品概述
能供学生根据安装规范，使用管子钳、台虎钳及多种管配件，在专用的实训平台上，安装一个双管淋浴器。
2、技术指标
镀锌白铁管管径及各种管配件规格为20mm
3、主要配置
由铜闸门、水管套件、生料带和双管淋浴器安装实训架所组成
4、实训项目
1.铰制短镀锌白铁管操作实训
2.铜闸门安装操作实训
3.生料带及水管套件安装操作实训
4.莲篷头安装操作实训

一、产品概述
能供学生进行不同规格的镀锌白铁管外螺纹的绞制
二、技术指标
可套1/2”、3/4”、1”、1 1/4”、1 1/2”、2”六种不同规格的管螺纹
三、主要配置
由管子压力钳、管子割刀、手动管子铰板、管子钳和工作台所组成
四、实训项目
1.管子压力钳的操作实训
2.管子割刀的操作实训
3.手动管子铰板的装刀具、调节和操作实训
4.管子钳的操作实训
5.DN15mm镀锌白铁管外螺纹绞制操作实训
5.套短丝操作实训
6.套偏丝操作实训


一、产品概述
能供学生根据安装规范，使用管子钳、板手、水表及多种管配件，在专用的实训平台上，安装一个水表
二、技术指标
民用水表，口径15ｍｍ，水表在常用测量范围内的准确度为２％
三、主要配置
由水表、铁水龙头、铜阀门、管路套件、生料带和水表安装实训架所组成
四、实训项目
1.DN 15mm 水表安装操作实训
2.铁水龙头安装操作实训
3.铜阀门安装操作实训
4.生料带及水管套件安装操作实训
