供配电技术实训设备

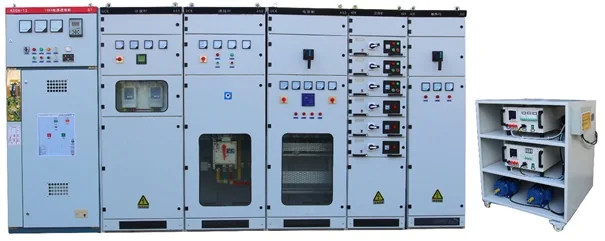

HYD-DX-03 · 供配电技术成套实训设备

HYD-DX-03 供配电技术成套实训设备 （ 1 ）主要技术参数要求 ①、额定绝缘电压：直流 660V ②、额定工作电压：交流 380V ③、辅助电路额定工作电压：交流 380V 、 220V ④、母线额定电流： 100A ⑤、分支母线额定电流： 10~ 16A ； ⑥、柜体尺寸：柜高： 2000mm ，柜宽： 600mm （ 800 mm ），柜深： 800mm （ 2 ）结构特征要求 ①、柜体由薄钢板冲压成形，采用标准化设计，结构…

HYD-GPD2A · 智能高压配电实验系统

HYD-GPD2A 智能高压配电实验系统 1 、产品技术参数 1）额定绝缘电压：直流660V 2) 额定工作电压：交流380V 3）辅助电路额定工作电压：交流380V、220V 4）母线额定电流：600A 5）分支母线额定电流：60A； 6）柜体尺寸：柜高：2300mm，柜宽：800mm，柜深：1510mm 2、结构特征要求 1) 柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。 2）柜体上部为主母线室、前部为电器…

HYD-GPD2A智能高压配电实验系统
1、产品技术参数
1）额定绝缘电压：直流660V
2) 额定工作电压：交流380V
3）辅助电路额定工作电压：交流380V、220V
4）母线额定电流：600A
5）分支母线额定电流：60A；
6）柜体尺寸：柜高：2300mm，柜宽：800mm，柜深：1510mm
2、结构特征要求
1) 柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
2）柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
3) 柜体结构零件的表面保护层烤漆色泽美观质量可靠。
4 )机械联锁：KYN28柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
3、设备的功能特点和配置
本系统包含以下项目：
高压计量柜、高压进线柜、高压出线柜、高压电机柜安全防护材料与工具、安全标志
HYD-GPD2A智能高压配电实验系统配置清单

HYD-GPD2C · 智能低压配电实验系统

HYD-GPD2C智能低压配电实验系统 一、产品概述： 1、智能配电实验系统由智能配电成套设备和计算机监控系统构成，智能配电成套设备包括进线柜、计量柜、电容补偿柜、出线柜及三相阻感性负载，成套设备全部采用主流品牌的智能万能式断路器、智能塑壳断路器、智能仪表，智能无功补偿控制器等供配电系统先进的智能配电设备，并与计算机监控系统构成供配电智能监控系统。 2、智能低压配电实验系统是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内…

HYD-GPD2C智能低压配电实验系统
一、产品概述：
1、智能配电实验系统由智能配电成套设备和计算机监控系统构成，智能配电成套设备包括进线柜、计量柜、电容补偿柜、出线柜及三相阻感性负载，成套设备全部采用主流品牌的智能万能式断路器、智能塑壳断路器、智能仪表，智能无功补偿控制器等供配电系统先进的智能配电设备，并与计算机监控系统构成供配电智能监控系统。
2、智能低压配电实验系统是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备，设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
3、智能低压配电实验系统（双回路供电）是由进线柜、计量柜、补偿柜、低压出线柜、联络柜（桥内接线方式）、负载柜组成。采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。
4、适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。具有：
⑴全面性，能够使学生对供配电系统的一、二次系统有比较全面的了解，熟悉配电设备的供配电方式；
⑵系统性，真实反映供配电系统的结构；
⑶实操性，以较真实的工作现场，达到现场教学的目的，在提高学生动手能力的基础上，加深对理论知识的理解；
⑷安全性，在进线柜前段增加漏电断路器，成套设备具有短路、过载等保护方式。开门断电控制，为保证安全，除计量柜外，所有柜体配有开门断电的继电控制装置。
⑸示教性，配电成套装置柜体全部开有观察窗，使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。
二、设备的功能和实训项目
智能低压配电实验系统包含不同的低压配电柜，覆盖了常见的低压供配电的配置。
柜体安装方式为整体安装方式。进出线方式为上（下）进出线。
低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
部分实训项目：
1、 配电系统运行方式实训
2、 低压配电设备的倒合闸操作实训
3、 双回路供电及联络柜操作实训
4、 互感器实训
⑴ 电流互感器接线方式
⑵ 有功、无功电度表的接线实训
⑶ 多功能综合仪表接线实训
⑷ 抄表实训
4、开关电器实训
⑴低压框架断路器的原理与接线
⑵低压塑壳断路器的原理与接线
⑶隔离开关的原理与接线
5、手动功率因数补偿实训
6、自动功率因数补偿实训
7、低压配电线路分级保护实训
8、接地保护实训
9、0.4KV照明系统配电实训
10、0.4KV动力系统配电实训
11、母线联络柜倒闸实训
12、安全操作规程培训
13、供配电工、维修电工职业技能鉴定考核训练
三、技术参数
⑴使用环境条件
1、周围空气温度不高于+40℃，不低于-5℃,在24小时内平均温度不高于+35℃。
2、相对湿度在高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度，如+20℃时为90%；
3、空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
5、海拔高度不超过2000米；
6、成套设备适用于以下温度运输和储存；-25℃至+55℃。在短时间内（不超过24小时）不超过+70℃。
⑵主要技术参数
①、额定绝缘电压：直流660V
②、额定工作电压：交流380V
③、辅助电路额定工作电压：交流380V、220V
④、母线额定电流：100A
⑤、分支母线额定电流：10~16A；
⑥、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
⑶结构特征
①、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁：GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关、联络开关（多回路供电时）及GCK柜的抽屉都具有两个位置：接通位置及断开位置。
四、主要配置、功能及主要性能、技术指标

HYD-DX-GDP1 · 高低压配电实验实训装置

HYD-DX-GDP1型高低压配电实验实训装置 一、产品技术参数 ①、额定绝缘电压：直流660V ②、额定工作电压：交流380V ③、辅助电路额定工作电压：交流380V、220V ④、母线额定电流：100A ⑤、分支母线额定电流：10~16A； ⑥、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm （2）结构特征要求 ①、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。 ②、柜体上部…

HYD-DX-GDP1型高低压配电实验实训装置
一、产品技术参数
①、额定绝缘电压：直流660V
②、额定工作电压：交流380V
③、辅助电路额定工作电压：交流380V、220V
④、母线额定电流：100A
⑤、分支母线额定电流：10~16A；
⑥、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
（2）结构特征要求
①、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁：GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关、联络开关（多回路供电时）及GCK柜的抽屉都具有两个位置：接通位置及断开位置。
供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
二、配置要求：

三、实验项目
1.高压开关柜及其高压电器的认识实验
2.低压开关柜及其低压电器的认识实验
3.真空断路器的检修
4.真空断路器控制实验
5.万能断路器的检修
6.高压开关柜的检修
7.隔离开关的检修
8.电压互感器的检修
9.电流互感器的检修
10.高压熔断器的检修
11.低压断路器的检修
12.塑料外壳式断路器的检修
13.拆装、检修交流接触器
14.过流继电器的检修
15.中间继电器的检修
16.电流表的检修及认识实验
17.电压表的检修及认识实验
18.三相功率因数表的检修及认识实验
19.三相有功表的检修及认识实验
20.三相无功表的检修及认识实验
21.无功功率补偿器的检修及特性实验
22.电力电容器的检修及认识实验
23.无功补偿的操作及特性实验
24.漏电开关的特性实验
25.交流接触器的电气特性实验
26.热继电器的电气特性实验
27.电源控制起停实验
28.电力系统过流保护协调与控制实验
29.正常运行的抄表实验
30.正常运行时的监测实验

HYD-168B · 低压供配电技术成套实训设备

HYD-168B型低压供配电技术成套实训设备 一、概述 低压供配电技术成套 实训设备 是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备。低压供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。 低压供配电实训考核设备（双回路供电）是由进线柜、计量柜、补偿柜、低压出线柜、联络柜（桥内接线方式）、负载柜组成。…

HYD-168B型低压供配电技术成套实训设备
一、概述
低压供配电技术成套实训设备是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备。低压供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
低压供配电实训考核设备（双回路供电）是由进线柜、计量柜、补偿柜、低压出线柜、联络柜（桥内接线方式）、负载柜组成。
采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。
低压供配电技术成套实训设备适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。
低压供配电技术成套实训设备具有：
⑴全面性，能够使学生对供配电系统的一、二次系统有比较全面的了解，熟悉配电设备的供配电方式；
⑵系统性，真实反映供配电系统的结构；
⑶实操性，以较真实的工作现场，达到现场教学的目的，在提高学生动手能力的基础上，加深对理论知识的理解；
⑷安全性，在进线柜前段增加漏电断路器，成套设备具有短路、过载等保护方式。开门断电控制，为保证安全，除计量柜外，所有柜体配有开门断电的继电控制装置。
⑸示教性，配电成套装置柜体全部开有观察窗，使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。
二、设备的功能和实训项目
低压供配电技术成套实训设备包含不同的低压配电柜，覆盖了常见的低压供配电的配置。
柜体安装方式为整体安装方式。进出线方式为上（下）进出线。
低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
部分实训项目：
配电系统运行方式实训
低压配电设备的倒合闸操作实训
双回路供电及联络柜操作实训
互感器实训
电流互感器接线方式
有功、无功电度表的接线实训
多功能综合仪表接线实训
抄表实训
4、开关电器实训
⑴低压框架断路器的原理与接线
⑵低压塑壳断路器的原理与接线
⑶隔离开关的原理与接线
5、手动功率因数补偿实训
6、自动功率因数补偿实训
7、低压配电线路分级保护实训
8、接地保护实训
9、0.4KV照明系统配电实训
10、0.4KV动力系统配电实训
11、母线联络柜倒闸实训
12、安全操作规程培训
13、供配电工、维修电工职业技能鉴定考核训练
3、型低压供配电技术实训设备主要配置、功能及主要性能、技术指标

4、其他
⑴使用环境条件
1、周围空气温度不高于+40℃，不低于-5℃,在24小时内平均温度不高于+35℃。
2、相对湿度在温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度，如+20℃时为90%；
3、空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
5、海拔高度不超过2000米；
6、成套设备适用于以下温度运输和储存；-25℃至+55℃。在短时间内（不超过24小时）不超过+70℃。
⑵主要技术参数
①、额定绝缘电压：直流660V
②、额定工作电压：交流380V
③、辅助电路额定工作电压：交流380V、220V
④、母线额定电流：100A
⑤、分支母线额定电流：10~16A；
⑥、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
⑶结构特征
①、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁：GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关、联络开关（多回路供电时）及GCK柜的抽屉都具有两个位置：接通位置及断开位置。


订货须知：
①、开关柜的顶部根据受电或联络需要可装母线槽、桥架等，母线桥离柜顶高度及母线桥的长度可根据用户需要由厂方设计配套供应（费用另算）。
②、负载柜其中感性负载22KW、阻性负载10KW。
③、受电点、负载点与低压成套设备距离大于10M或采用铜、铝排（该设备只提供五芯护套电缆），所发生费用（材料费、人工费、防护设施费等）均由采购方负担。
④、成套设备进线前级供电保护设施（开关等）由采购方提供。

HYD-DX-03-2180 · 建筑供配电技术实训装置

HYD-DX-03 型建筑供配电技术实训装置 一、产品概述 建筑供配电技术 实训装置 是依据目前高职高专《建筑供配电》、《建筑电气》、《建筑设备》、《建筑电气技术基础》《供配电技术》、《配电自动化》、《继电保护技术》、《电力系统继电保护原理》等课程的实训教学要求，结合建筑供配电系统的实际应用和发展而设计的综合型实训装置。 本装置适用于电力、电气和自动化等电类专业，适用于建筑电气、工业与民用建筑等非电类专业作相关课程的教学实训，也可作为学…

HYD-DX-03型建筑供配电技术实训装置
一、产品概述
建筑供配电技术实训装置是依据目前高职高专《建筑供配电》、《建筑电气》、《建筑设备》、《建筑电气技术基础》《供配电技术》、《配电自动化》、《继电保护技术》、《电力系统继电保护原理》等课程的实训教学要求，结合建筑供配电系统的实际应用和发展而设计的综合型实训装置。
本装置适用于电力、电气和自动化等电类专业，适用于建筑电气、工业与民用建筑等非电类专业作相关课程的教学实训，也可作为学生毕业设计和教师科研项目的基础硬件开发平台。
二、特 点
1.系统性：真实反映建筑供配电结构，能达到工业现场教学的效果；
2.全面性：能对整个建筑供配电系统的一次和二次部分结构有一个全面的了解。实训装置结合了当前建筑供配电实际应用中的各种设备，同时能熟悉建筑电气设备的供配电方式；
3.实操性：提高学生动手能力的同时，加深对理论知识的了解；
4.安全性：具有完善的人身保护功能。
三、技术性能
1.输入电源:三相四线～380V±10% 50Hz
2.容量:＜2.5kVA
3.工作环境:温度-10℃～+40℃  相对湿度＜85%(25℃) 海拨＜4000m
4.安全保护：具有漏电保护装置
四、实训项目
（一）建筑供配电设备实训
1.常用低压电器的认知和安装
2.电压互感器和电流互感器的认知和安装
（二）建筑供配电网络实训
1.供电网络的运行和调试
2.配电网络的运行和调试
（三）建筑供配电系统的继电保护实训
1.电磁式电流继电器
2.电磁式时间继电器
3.电磁式中间继电器
（四）低压配电线路继电保护实训
1.低压配电线路分级保护
2.接地保护
（五）高压供电线路继电保护实训
1.高压线路定时限的过电流保护
2.高压线路反时限的过电流保护
3.高压线路电流速断保护
（六）供配电系统的二次回路与自动装置系统实训
1.高压断路器的控制和信号回路
2.电测量仪表与绝缘监视
3.电力线路的自动重合闸
4.供配电系统的备用电源自动投入
5.供配电系统的无功功率补偿
（七）高层建筑电气设备配电系统实训
1.建筑照明系统配电
2.建筑动力系统配电
3.建筑弱电系统配电

HYD-DX-02 · 工厂供电综合自动化实训系统

HYD-DX-02型工厂供电综合自动化实训系统 一、概 述 “工厂供电综合自动化实训系统”是根据机械工业职业技能鉴定指导中心编写的《高级电工技术》、《电工基础（高级工适用）》、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程研制生产的。主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制…

HYD-DX-01 · 工厂供电技术实训装置

HYD-DX-01型工厂供电技术实训装置 一、概 述 工厂供电技术 实训装置 是根据机械工业职业技能鉴定指导中心编写的《高级电工技术》、《电工基础（高级工适用）》、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程研制生产的。主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点…

HYD-DX-01型工厂供电技术实训装置
一、概 述
工厂供电技术实训装置是根据机械工业职业技能鉴定指导中心编写的《高级电工技术》、《电工基础（高级工适用）》、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程研制生产的。主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点教学内容进行设计开发的，通过在本实训装置中的技能训练能在深入理解专业知识的同时，培养学生的实践技能。并且本套实训装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、模拟表记、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。
二、特 点
1.实用性强
本装置根据典型教学内容设计，在开发中征求了专业教师的建议、吸收了工程应用中的实际经验。比较系统地实现了工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求。学生在实训中，还能够掌握正确的电路投切操作，倒闸操作，运行控制以及各种运行方式的调整操作规程。本装置结构清晰，运行灵活，操作方便，安全可靠。为学生提高实践技能建立了一个良好的实训平台。
2.综合性强
本装置综合了与工厂供电相关的微机线路保护，微机电动机保护，备自投和无功补偿等功能。采用的是工业现场产品，线路模型和电动机模型都能较典型的模拟工厂的现场状况，有利于进行理论分析和数值分析。
3.先进性
本装置综合微机继电保护、工业触摸屏和PLC等微机职能检测控制的相关技术，采用分层分布式控制方式，组建成集控制，保护，测量和信号为一体的综合自动化实训平台。体现了当前自动化技术和通信技术在供配电网的深刻变革。
三、技术性能
1.输入电源：三相四线～380V±10%  50Hz±2%
2.整机容量：≤3kVA
3.实训台采用铁质亚光密纹喷塑，铝质面板（凹字烂板工艺技术）
4.台体尺寸： 1771mm×1804mm×726mm
5.S-485和以太网两种通讯接口；标准MODBUS通讯协议
6.微机保护装置测量元件精度：刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01HZ；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms
四、实训项目
1.工厂供电电气接线图的认知
（1）实训台电气主接线模拟图的认知
（2）触摸屏的正确操作
（3）电气主接线图的认知
2.工厂变配电室值班技能培训
（1）电流互感器与电压互感器的接线方式
（2）变压器有载调压
（3）线路停送电操作
（4）变压器倒闸操作
（5）母线倒闸操作
3.工厂高压线路的微机继电保护
（1）模拟系统正常、运行方式
（2）模拟系统短路
（3）电秒表的正确操作
（4）微机线路保护装置参数整定操作
（5）无时限电流速断保护
（6）带时限电流速断保护
（7）定时限过电流保护
（8）反时限过电流保护
（9）电流电压连锁保护
4.高压电动机的继电保护
（1）变频器参数整定操作
（2）变频器的开环调速实训
（3）三相异步电动机的启动方式
（4）微机电动机保护装置参数整定操作
（5）高压电动机的速断保护
（6）高压电动机的反时限过流保护
（7）模拟电动机出口短路
（8）微机电动机保护装置参数整定操作
（9）高压电动机的速断保护
（10）高压电动机的反时限过流保护
5.工厂供电系统的自动装置实训
（1）备用电源自动投入装置参数整定操作
（2）备用电源自动投入
（3）无功补偿装置参数整定操作
（4）无功自动补偿功能
（5）备投投入条件测试
（6）进线备投（明备用）及自适应
（7）母联备投（暗备用）及自适应
（8）无功补偿装置认知
（9）无功自动补偿
