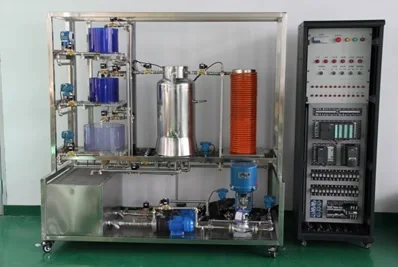

HYD-GX-123 · 高级现场总线过程控制系统实验装置

HYD-GX-123高级现场总线过程控制系统实验装置 一、系统概述 “高级现场总线过程控制系统实验装置”是从高校自动化相关专业教学实验的需求出发，采用代表自动化行业技术潮流的现场总线技术，开发出来的进行通讯和远程控制的网络化和数字化实验装置。 “高级现场总线过程控制系统实验装置”是由现场总线控制系统和对象系统组成。该对象系统在管道中采用电磁阀替代中的手阀控制各管道的连接，可实现上位机根据采集参数进行自动控制或者上位机中进行鼠标点击人为控…

HYD-GX-123高级现场总线过程控制系统实验装置

一、系统概述
“高级现场总线过程控制系统实验装置”是从高校自动化相关专业教学实验的需求出发，采用代表自动化行业技术潮流的现场总线技术，开发出来的进行通讯和远程控制的网络化和数字化实验装置。
“高级现场总线过程控制系统实验装置”是由现场总线控制系统和对象系统组成。该对象系统在管道中采用电磁阀替代中的手阀控制各管道的连接，可实现上位机根据采集参数进行自动控制或者上位机中进行鼠标点击人为控制，为实现DCS的多种控制策略，系统中上水箱压力变送器（上水箱液位）采用总线采集参数“变送器采用带SIEMENS PROFIBUS-PA通讯接口的压力变送器（带SIEMENS PROFIBUS-PA通讯协议的压力传感器通过总线供电，不需要另外接工作电源）”。
1.现场总线控制系统硬件
除电气部分给各种工作部件提供电源外，还有下列主要部件：
(1)SIEMENS负载电源 PM 190W
(2)SIEMENSCPU 1511-1 PN
(3)SIEMENS数字量输出，DQ 32x24VDC/0.5A
(4)SIEMENS数字量输入，16 DI 紧凑型，24V DC
(5)SIEMENS模拟量输入，AI 8xU/I/RTD/TC ST
(6)SIEMENS模拟量输出，AQ 4xU/I ST
(7)SIEMENS存储卡，4 MB
(8)SIEMENSCP 1542-5；RS485，PROFIBUS 通讯模块
(9)SIEMENS 变频器 G120C, 无滤波器, 0.75kW/2.2A(L), 0.55kW
(10)SIEMENSBOP-2 基本操作面板
(11)SIEMENS PA Coupler 耦合器
(12)SIEMENS  9寸触摸屏KTP900 PN
(13)DP通讯线和DP接头若干
2.现场总线控制系统软件
采用SIEMENS WINCC软件监控、SIEMENS STEP7编程
二、系统特点
能完整的体现现场过程变量数字化采集,实现从过程变量的现场采集到上位监控的全数字化传输,可完成DCS分布控制系统架构。
三、系统结构
现场总线控制系统结构图如下：

四、控制对象
一）、系统组成
1.过程控制实验对象系统
实验对象系统包含有：不锈钢储水箱；上、中、下三个串接有机玻璃圆筒型水箱；三相4.5kW电加热锅炉（由不锈钢锅炉内胆加温筒和封闭式外循环不锈钢冷却锅炉夹套构成）和铝塑盘管组成。
系统动力系统有两套：一套由SIEMENS变频器、三相（380V交流）不锈钢磁力驱动泵、电动调节阀、交流电磁阀、涡轮流量计等组成；另一套由220V循环泵、涡轮流量计等组成。
整套对象系统完全由不锈钢材料制造，包括对象框架、管道、底板，甚至小到每一颗紧固螺钉。
2.对象系统中的各类检测变送及执行装置
(1)扩散硅压力变送器三只：分别检测上水箱、中水箱、下水箱液位；
(2)流量计三只：分别检测两条动力支路及盘管出水口的流量；（一只电磁流量计，2只涡轮流量计）
(3)Pt100热电阻温度传感器六只：分别用来检测锅炉内胆、锅炉夹套、盘管（三只）及上水箱出水口水温；
(4)控制模块：包含电磁阀15只、电动调节阀一个、可控硅温度控制模块一只；
(5)三相380V不锈钢磁力驱动泵、220V循环泵。
二）、系统主要特点
1.被调参数囊括了流量、压力、液位、温度四大热工参数
2.执行器中既有电动调节阀仪表类执行机构，又有变频器等电力拖动类执行器
3.系统除了能改变调节器的设定值作阶跃扰动外，还可在对象中通过电磁阀制造各种扰动
4.一个被调参数可用不同的动力源、不同的执行器和不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣
5.能进行多变量控制系统及特定的过程控制系统实验
三）、“高级过程控制系统实验装置”对象系统总貌图

五、主要配置清单

六、实验内容
1.现场总线控制系统（DCS）的组成与认识验
2.下位机软件中的硬件组态和程序编写
3.上位机软件中的通信建立和界面组态
4.一阶单容上水箱对象特性测试实验
5.二阶双容水箱对象特性测试实验
6.上水箱液位PID整定实验
7.串接双容下水箱液位PID整定实验
8.三容液位定值控制实验
9.锅炉内胆水温PID控制实验
10.锅炉夹套水温PID控制实验
11.单闭环流量PID控制实验
12.锅炉内胆水温位式控制实验
13.水箱液位串级控制实验
14.三闭环液位控制实验
15.锅炉夹套与内胆水温串级控制实验
16.锅炉内胆水温与水流量串级控制实验
17.上水箱液位与进水流量串级控制实验
18.单闭环流量比值控制实验
19.下水箱液位前馈-反馈控制实验
20.锅炉内胆水温前馈-反馈控制实验
21.温度纯滞后控制实验
22.流量纯滞后控制实验
23.锅炉夹套与内胆水温解耦控制实验
24.上水箱液位与出口水温解耦控制实

HYD-CS-1D · 过程控制实验装置

HYD-CS-1D型过程控制实验装置 一、装置特点 1）被调参数囊括了流量、压力、液位、温度四大热工参数。 2）执行器中既有电动调节阀（或气动调节阀）、单相调压装置等仪表类执行机构，又有变频调速器等电力拖动类执行器。 3）调节系统除了有调节器的设定值阶跃扰动外，还有在对象中通过另一动力支路或电磁阀和手操阀制造各种扰动。 4）一个被调参数可在不同动力源、不同的执行器、不同的工艺线路下演变成多种调节回路，以利于讨论、比较各种调节方案的优劣。…

一、装置特点
1）被调参数囊括了流量、压力、液位、温度四大热工参数。
2）执行器中既有电动调节阀（或气动调节阀）、单相调压装置等仪表类执行机构，又有变频调速器等电力拖动类执行器。
3）调节系统除了有调节器的设定值阶跃扰动外，还有在对象中通过另一动力支路或电磁阀和手操阀制造各种扰动。
4）一个被调参数可在不同动力源、不同的执行器、不同的工艺线路下演变成多种调节回路，以利于讨论、比较各种调节方案的优劣。
5）某些检测信号、执行器在本对象中存在相互干扰，它们同时输入和工作时需对原独立调节系统的被调参数进行重新整定，还可对复杂调节系统比较优劣。
6）各种控制算法和调节规律在开放的组态实验软件平台上都可以实现。
7）实验数据及图表可以永久存储，在MCGS组态软件中也可随时调用，以便实验者在实验结束后进行比较和分析。
二、装置对象组成
该实验装置包括一组有机玻璃三容水箱，每个水箱装有液位传感器；同时具有两路供水系统，一路由磁力泵、调节阀、电磁流量计组成，另一路由变频器、磁力泵、涡轮流量计组成，通过阀门切换，任何一组供水可以到达任何一个水箱。
1）控制对象
1.不锈钢储水箱
2.有机玻璃三容水箱
2）系统动力设备
1.单相循环水泵
2.变频电拖机构
3）检测传感器
1.扩散硅压力液位传感器
2.涡轮流量传感器
3）执行机构
1.调节阀：用于调节一路供水的流量；
2.变频器：通过调节泵的转速以控制另一路供水的流量。
4）辅助系统
1.电源控制和信号接口面板
2.锅炉防干烧装置
3.实验快插连接线
4.电气附件
三、实验装置实验项目
1）过程控制系统组成认识实验
1.过程控制及检测装置硬件结构组成认识、控制方案组成与控制系统连接
2.智能调节仪表、智能变送仪表等智能仪表的操作及参数设定
3.传感器的校正(零点迁移与量程调整)
2）被控对象特性测试实验
1.调节阀流量静态特性的测试
2.磁力泵变频调速机构流量静态特性的测试
3.单容水箱液位对象动态特性的测试
4.多容水箱液位对象动态特性的测试
3）位式控制系统实验
1.一容、双容、三容水箱液位的位式控制
4）单回路控制系统实验
1.上水箱箱液位的定值控制
2.多容水箱液位的定值控制
5）串级控制系统的实验
1.串级控制系统的信号连接
2.水箱液位的串级控制
3.上水箱的三闭环液位串级控制
4.水箱液位与调节阀流量的串级控制
5.水箱液位与变频调速磁力泵支路流量的串级控制
5）自主设计开发控制系统实验
1.基于MCGS实时数据库，并借助于MCGS脚本程序，师生可自主设计开发具有个人创造性的控制系统；
2.基于数据采集与控制模块所提供的输入输出实时数据，学生可直接采用Visual Basic或Visual C++自由构造控制系统，使学生体验计算机控制系统的组成与实现方式，并在实际应用中提升其编程与调试能力。
四、过程控制实验对象设备配置清单

五、控控制台（柜）实验配置清单

HYD-EP-08B · 化工仪表维修工竞技实训装置

HYD-EP-08B型化工仪表维修工竞技实训装置 一、概述 仪器仪表维修工实训装置需以《化工仪表维修工职业标准》、《自动化仪表安装工质量检验评定标准》为依据，根据《自动化仪表安装工质量检验评定标准》为依据《热工测量参数及仪表》、《热工仪表及自动装置》、《热工测量》、《热工过程自动调节》、《热力过程自动化》、《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《过程控制》等课程的配套实践课，兼顾大型企业培训技术人才的需求及中、小…

一、概述
仪器仪表维修工实训装置需以《化工仪表维修工职业标准》、《自动化仪表安装工质量检验评定标准》为依据，根据《自动化仪表安装工质量检验评定标准》为依据《热工测量参数及仪表》、《热工仪表及自动装置》、《热工测量》、《热工过程自动调节》、《热力过程自动化》、《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《过程控制》等课程的配套实践课，兼顾大型企业培训技术人才的需求及中、小企业提高仪表工素质的需要而建设。
实训范围及内容：核电、军工、化工、石油、冶金、制药、电力、轻工纺织等行业生产过程自动化仪表等相关专业技术工种，生产过程自动化仪表等相关专业的化工仪表维修工、热工仪表维修工、化工分析仪表维修工的常用基础知识、常用图形符号与仪表安装、常用仪器与工具、自动检测传感器及仪表、过程分析仪、显示仪表、执行器、安全仪表系统、调节控制装置和过程控制系统等技能实训，自动化仪表安装工的接线及安装测试规范。自动控制技术及电气自动化等专业当前企业常用的有关仪表维修等知识培训。
培养目标：以 “掌握必用知识，面向一线岗位工种”为出发点。理论知识以够用、适用为度，并尽量以理论实践相结合的形式给出，以典型知识点或仪表引导相关知识。针对于仪表维修工岗位技能的培养，侧重技术工人在本岗位的实际需要，注重维修工实际操作技能的有关知识，突出技能的形成与提高突出，实际操作能力，突出“面向实践技能”的特点。
实训装置既要能够掌握有关化工仪表及自动化的基本知识，对有关仪表的安装、调试/校验及使用能掌握，并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识，即可面向核电、军工项目，又可面向火电厂、热电厂、化工、冶金等行业的大、中型企业，从事热工仪表及自动装置的安装、维护与调试、工业自动化仪表维修及计算机控制系统的操作及维护等工作。
二、设备功能
1、流程工业自动化系统中一次检测传感执行器的拆装及使用操作实验。
2、流程工业自动化系统中二次仪表的认识及使用操作实验。
3、流程工业自动化系统中简单控制系统的组成及认识及使用操作实验。
4、能实现典型连锁实验。
5、通过对自动化仪表自动控制实训对象系统配套的体现企业过程自动化广泛采用的典型控制硬件系统、控制软件的使用操作。了解掌握现代控制系统的体系及方法。
6、可对压力仪表进行校验维修与校验培训。
7、可对温度仪表进行维修和培训。
8、可对气动薄膜控制阀进行拆装与调校培训。
三、实验装置要求
装置需采用开放式设计，将检测传感执行装置和二次仪表有机融合为一个系统，便以受训人员在线和离线的仪表安装、接线、校验，接线方式需采用开放式端子排方式。配套的检测传感装置既能离线测试及校验，又能在线组成系测试及校验统；检测传感装置安装方式需便以拆装。
1、布局情景性：实验平台按仪表控制屏式样加装相关盘装仪表，配合现场仪表与现场信号装置。
2、操作灵活与开放性：各类信号源、仪表无固定线路连接，实验中根据实验项目、目的，按实际要求选用、连接。
3、实验工程性：各类信号源、仪表均由端子排引线，实验中通过端子接线形式构建所需装置、线路及信号回路。
4、实验项目及内容多样性：实验设备包括显示、控制、操作、执行、变送、测量、安全及报警等多种类仪表。
5、实验安全性：装置具有接地保护、漏电保护（漏电保护空气开关、电压型漏电保护器、电流型漏电保护器）功能，安全性符合相关的国标标准。
四、配置清单

HYD-EW-4 · 液位流量压力温度实验装置

HYD-EW-4 液位流量压力温度实验装置 一、产品概述 液位流量压力温度实验装置 是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律 ( 如 PID 控制 ) 的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，并提供用户更友好的二次…

HYD-EW-4液位流量压力温度实验装置

一、产品概述

液位流量压力温度实验装置是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，并提供用户更友好的二次开发接口。能满足本科院校电气工程及自动化、电子信息、机电类等相关业教学的需要。要求该过程控制实验装置是一套基于智能仪表、远程数据模块控制的实验设备，系统至少包括流量、温度、液位、压力等热工参数，可实现系统参数测定、单回路控制、串级控制等多种控制形式。

系统总体结构原理图和实物图如下:

图1 YCEW-4液位流量压力温度实验装置系统总体结构原理图

二、技术条件

1）输入电源：二相三线AC220V±10％ 50Hz；

2）工作环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；

3）装机容量：<0.5kVA；

4）外形尺寸：700mm×650mm×500mm；偏差为5%以内。

三、实验内容

1、过程控制调节装置特性实验

1）水箱单容特性实验

2） 温度特性实验

3） 电动阀流量特性实验

4）压力特性实验

2、过程控制系统实验-单回路控制系统实验

1）单容液位控制实验

2）流量控制实验

3）温度控制实验

4）压力控制实验

3、过程控制系统实验-串级控制系统实验

1）上水箱液位与电动阀支路流量串级控制实验

2）上下水箱串级控制实验

5）过程控制系统实验-比值控制系统实验

1）单闭环比值流量控制实验

2）随动流量比值控制实验

6、过程控制系统实验-前馈反馈控制系统实验

1）单容液位前馈反馈控制实验

7、复杂控制系统

1)液位和压力解耦控制实验

8、虚拟仪器技术实验

1） LabVIEW软件的基本认识

2） LabVIEW软件的编程练习——单回路控制系统实验

3） LabVIEW软件的编程练习——串级控制系统实验

4）LabVIEW软件的编程练习——比值控制系统实验

5） LabVIEW软件的编程练习——前馈反馈控制系统实验

HYD-PCS-1C · 化工自动化仪表实训平台

HYD-PCS-1C型 化工自动化仪表实训平台 一、概述 1、化工自动化仪表实训平台应具有典型化工和典型热I自动化仪表相结合的特点，与工厂过程控制及热工自动化仪表自动化控制的结合，贴进现场模式。 2、传感器的二次测量仪表使用航空电缆连接，方便在现场进行各项操作。 3、可实现对电力行业的各种仪表以及常用热工参数的检测、测量，并且进行相关的校验，对仪表有更深入的认识。 4、对象所有部件均为不锈钢材料，各器件的配置均要求开放性好。 5、化工自…

一、概述
1、化工自动化仪表实训平台应具有典型化工和典型热I自动化仪表相结合的特点，与工厂过程控制及热工自动化仪表自动化控制的结合，贴进现场模式。
2、传感器的二次测量仪表使用航空电缆连接，方便在现场进行各项操作。
3、可实现对电力行业的各种仪表以及常用热工参数的检测、测量，并且进行相关的校验，对仪表有更深入的认识。
4、对象所有部件均为不锈钢材料，各器件的配置均要求开放性好。
5、化工自动化仪表实训平台实验装置是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求；可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
二、化工自动化仪表实训平台系统技术参数:
1.工作电源：单相三线 220V±5% 50Hz；
2. 整机容量 lt;5KVA
3.控制信号：电压0～5V；电流4～20MA;
4.外形尺寸约：1520mm×730mm×800mm
三、配置清单

HYD-PCS-1C-2002 · 过程控制创新搭接综合实训平台

HYD-PCS-1C型 过程控制创新搭接综合实训平台 一、概述 1、过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，…

HYD-PCS-1C型 过程控制创新搭接综合实训平台
一、概述
1、过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
2、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求；
3、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
二、过程控制实验装置产品结构与特点：
1、分体式设计，模块化组装式结构，可以根据不同的需要选择、PLC控制，仪表控制,模拟PID控制,单片机和计算机控制组成不同的控制系统。含有常规水箱检测控制装置、锅炉加热装置。
2、二水箱配置；双路供水系统。
3、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
4、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。为实验文明操作提供条件。
5、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
6、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
7、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
8、锅炉加热程控保护系统：
（1）加热电路加有保险管进行过载保护，并具有防干烧保护功能；
（2）锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
★9、实验室安全管理系统软件（正版软件，投标文件中提供著作权证书原件和现场演示）
1）该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
2）在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
3）可设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。
10、电源启停控制方式；采用启停按钮控制接触器来控制电源的启停。
11、漏电保护装置及安全性和安全承诺：
（1）各种电源及各种仪表具有可靠的保护功能
（2）各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
三、过程控制实验装置系统技术参数:
1.工作电源：单相三线220V±5% 50Hz；
2.整机容量 lt;5KVA
3.控制信号：电压0～5V；电流4～20MA;
4.外形尺寸：1720mm×730mm×1600mm
5.上位计算机组态软件
6.可以同时对三个参数进行采集，比如，一组测流量，一组测温度，一组测压力；
7.重量：实验台+实验架，约重250Kg
四、系统能完成的实验项目
1.实验装置的基本操作与仪表调试
2.压力变送器的零点迁移和性能测试实验
3.单容自衡水箱的对象特性测试实验
4.双容自衡水箱的对象特性测试实验
5.温度位式控制实验（智能仪表控制、PLC控制，共有两种模式）
6.温度连续控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
7.智能仪表控制实验
8.单容水箱液位控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
9.双容水箱液位控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
10.流量定值控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
11.单容水箱压力PID控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
12.单回路控制系统的质量研究
13.串级控制系统连接实验
14.液位串级PID控制实验
15.计算机控制系统
16.单片机控制系统
17.PLC上下水箱液位串级控制实验——利用PC/PPI通讯电缆、MCGS组态软件
18.液位流量串级控制实验——利用PC/PPI通讯电缆、MCGS组态软件
19.基于MATLAB的单回路PID控制实验
20.基于MATLAB的串级PID控制实验
四、系统主要配置及功能

HYD-GCJ-1 · 过程控制技能实训考核装置

HYD-GCJ-1型 过程控制技能实训考核装置 一、系统概述 本实训装置是针对职业院校相关专业的实训教学而研制的，适用于各类职业院校、技工学校的机电一体化、自动化、传感器仪器仪表等专业的实训教学。该模型配有经 典的过程控制系统。它可满足各大院校所开设的《传感器检测与转换技术》、《生产过程自动化技术》、《计算机控制技术》及《检测技术及应用》等课程实训教学 的要求，本装置根据过程控制仪表，自动化仪表及相近专业的教学特点及以培养学生操作、实训…

HYD-GJ-03 · 多策略过程控制集成系统实训平台

HYD-GJ-03型多策略过程控制集成系统实训平台 一、产品概述 随着科学技术的不断发展，现代工业生产中的自动化程度越来越高，控制策略趋于多样化，为了能够让学生更全面的掌握各种各样的过程控制策略，我们将各种常见控制器融合组成"SBPCJC-1型多策略过程控制集成系统实训装置"，能让学生对多策略的过程控制集成系统有深刻的认识，熟练掌握过程控制装备上位控制系统的安装、调试、控制及设计，从而对整个控制系统融会贯通，为将来走向工作岗位打下了坚实…

HYD-JS-6A · 过程控制综合实验装置

HYD-JS-6A 型过程控制综合实验装置 一、概述 过程控制综合实验装置 是本集自动化仪表技术，计算机技术，通讯技术，自动控制技术为一体的多功能实验装置。系统包括流量、温度、液位等参数，可实现系统参数测定、单回路控制、串级控制、前馈控制、比值控制等多种控制形式。该实验装置既可作为本科、专科、高职过程控制课程的实验装置，也可作为研究生及科研人员在复杂控制系统、先进控制系统研究方面提供物理模拟对象和实现手段。 二、产品结构与特点 1. 分…

HYD-JS-6A型过程控制综合实验装置

一、概述

过程控制综合实验装置是本集自动化仪表技术，计算机技术，通讯技术，自动控制技术为一体的多功能实验装置。系统包括流量、温度、液位等参数，可实现系统参数测定、单回路控制、串级控制、前馈控制、比值控制等多种控制形式。该实验装置既可作为本科、专科、高职过程控制课程的实验装置，也可作为研究生及科研人员在复杂控制系统、先进控制系统研究方面提供物理模拟对象和实现手段。

二、产品结构与特点

1.分体式设计，模块化组装式结构，可以实现不同的控制系统。

2.双水箱配置；双路供水系统。

3.实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。

4.人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。

5.装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格 多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。

6.安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无 水加温自动控制等，力求保护人身、设备安全。

7.开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行 验证、可根据记录的实时曲线进行理论分析等。

8.电源保护措施

(1)加有电流型漏电保护器。

(2)三相电源加有保险管，防止断路。

9.电源启停控制方式；

采用启停按钮控制接触器来控制电源的启停。

10.漏电保护装置及安全性；

(1)各种电源及各种仪表的可靠的保护功能

(2)各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混 插的问题。

(3)实验强电接线插头采用封闭式结构，防止触电事故的发生。

三、技术参数

1.供电电源

单相交流电源：电压AC380V，功率1.5KW，标准三相五线制。系统接地良好。

2.实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米

3.系统提供直流线性稳压电源（朝阳电源产品） 24VDC/1A。

4.外形尺寸（组合后）：对象:1600mmX750mmX1850mm左右

5.重量：约重200Kg；实验台+实验架，约重250Kg

四、系统组成

整套系统分为：上位控制层系统，实验对象层，检测传感、变送、执行设备，上位控制软件四部分。系统特点:整套系统安放在可移动的试验台桌上，小巧且试验装置占地面积小

水箱

可移动外置不锈钢储水箱及水泵安装在带可移动脚轮的推车上（由不锈钢方钢管制作的），作为一体。水泵出水口带快插接头，水泵同控制对象管路系统相连便可实验。

4.有机玻璃双容串接水箱：由进口有机玻璃制作，上位水箱(圆形大约：长200×宽200×高400mm)、下水箱(圆形大约：长200×宽200×高400mm)、上下水箱双容串接安装，每个水箱带溢流管及下排水管及阀门，压力液位传感器接口。

2、检测传感器、执行机构：

1.流量传感器：涡轮流量计＋流量变送仪。

2.液位传感器：扩散硅液位传感器二个，分别用于检测上下两个水箱的液位。另外加热锅炉容器上还加一个扩散硅压力传感器，做恒压供水实验时检测容器压力。

3.温度传感器：Pt100热电阻传感器一个，Pt100热电阻温度变送器一个。用于检测带夹套的不锈钢常压加热锅炉的内胆温度。

4.压力传感器：扩散硅压力传感器一个。用于检测管路压力实验时的动态压力。

5.变频调速器：三菱变频调速器一个。用于调节变频动力支路的供水压力及流量。

6.电动调节阀：全不锈钢电动调节阀一个。用于调节电动调节阀动力支路的供水压力及流量。

3、过程控制系统

1.控制操作/实验面板

上位控制操作/实验台同实验对象装置一体制作安装。上位上位控制操作/实验台安装在实验台桌上方。

2.控制操作/实验面板

3.上位控制操作/实验面板：钢制喷塑结构。

4.强电控制面板：装有漏电保护空气开关、电流型漏电保护器，充分考虑人身安全保护；配置带钥匙的电源启动控制回路和多组保险丝，同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相电压表、指示灯，直观，强电信息一目了然；装有变频器及其控制接口面板，方便变频器熟悉、操作和应用。

5.控制器面板：变频控制器面板、智能仪表控制面板。

6.信号接口面板：控制对象中的仪表信号和电气信号转移到信号接线板上，提供AI、AO、DO等传感器检测及执行器控制信号接口，便于学生自己连线组成不同的控制系统。实验者通过安全型接插式导线将实验板与信号板之间进行不同的配线，以完成过程控制各类实验。

7.智能仪表控制系统

仪表控制系统核心为带通信功能的各种仪表，仪表内集成了各种算法，根据现场情况整定仪表控制算法的各种参数，达到控制效果。同时带通讯功能的仪表与上位计算机的软件平台通讯。仪表各种参数和过程值进入软件平台（一般为工控组态软件）的数据库，再加上组态的流程画面和操作界面，可以方便在上位计算机整定参数，对过程值进行记录分析。

五、实验教学内容

（1）单容及双容液位对象特征参数测定实验，了解复杂过程控制系统的构成。掌握复杂过程控制--串级控制方法（上下水箱液位串级控制）。

（2）测定离心泵恒流量、恒压力控制系统在节跃干扰作用下，离心泵出口流量的过渡过程，利用最大偏差、余差、衰减比、振荡周期和过渡时间等参数评价离心泵恒流量控制系统的控制质量；

（3）掌握比例度P、积分时间I参数在流量、恒压力控制系统的作用和过渡过程品质指标的影响；

（4）用“临界比例度法”、“衰减曲线法”来工程整定PID控制参数；

（5）熟悉和掌握化工基本量（温度、压力、流量、液位）的测量方法及影响因素；对温度、压力进行校正，练习安装和正确操作和测量。

（6）对现场在线运行仪表的故障查找并及时排除。

六、主要设备

HYD-CS-2T · 过程控制综合实验装置 弘毅道教学

HYD-CS-2T过程控制综合实验装置 一、系统概述 过程控制综合实验装置是针对职业院校相关专业的实训教学而研制的，适用于各类职业院校、技工学校的机电一体化、自动化、传感器仪器仪表等专业的实训教学。该模型配有经典的过程控制系统。它可满足各大院校所开设的《传感器检测与转换技术》、《生产过程自动化技术》、《计算机控制技术》及《检测技术及应用》等课程实训教学的要求，本装置根据过程控制仪表，自动化仪表及相近专业的教学特点及以培养学生操作、实训考…

一、系统概述
过程控制综合实验装置是针对职业院校相关专业的实训教学而研制的，适用于各类职业院校、技工学校的机电一体化、自动化、传感器仪器仪表等专业的实训教学。该模型配有经典的过程控制系统。它可满足各大院校所开设的《传感器检测与转换技术》、《生产过程自动化技术》、《计算机控制技术》及《检测技术及应用》等课程实训教学的要求，本装置根据过程控制仪表，自动化仪表及相近专业的教学特点及以培养学生操作、实训考核为目标，集智能化仪表、故障排除、自动控制为一体的普及型多功能过程控制考核的实训装置。为将来从事生产过程自动化与仪表工程的安装、工程设计、仪表测量、仪器的使用、过程自动化仪表的检测调校、安装调度、工艺管理、在线运行的仪表自动化控制装置的投运、调试、运行、维护维修、故障处理、操作和系统的管理工作等岗位奠定基础
二、装置特点
1.被调参数囊括了流量、压力、液位、温度四大热工参数。
2.执行器中既有电动调节阀（或气动调节阀）、单相调压装置等仪表类执行机构，又有变频调速器等电力拖动类执行器。
3.调节系统除了有调节器的设定值阶跃扰动外，还有在对象中通过另一动力支路或电磁阀和手操阀制造各种扰动。
4.一个被调参数可在不同动力源、不同的执行器、不同的工艺线路下演变成多种调节回路，以利于讨论、比较各种调节方案的优劣。
5.某些检测信号、执行器在本对象中存在相互干扰，它们同时输入和工作时需对原独立调节系统的被调参数进行重新整定，还可对复杂调节系统比较优劣。
6.各种控制算法和调节规律在开放的组态实验软件平台上都可以实现。
7.实验数据及图表可以永久存储，在MCGS组态软件中也可随时调用，以便实验者在实验结束后进行比较和分析。
三、装置对象组成
该实验装置包括一组有机玻璃三容水箱，每个水箱装有液位传感器；同时具有两路供水系统，一路由磁力泵、调节阀、电磁流量计组成，另一路由变频器、磁力泵、涡轮流量计组成，通过阀门切换，任何一组供水可以到达任何一个水箱。
1.控制对象
2.不锈钢储水箱
3.有机玻璃三容水箱
4.系统动力设备
5.单相循环水泵
6.变频电拖机构
7.检测传感器
8.扩散硅压力液位传感器
9.涡轮流量传感器
10.执行机构
11.调节阀：用于调节一路供水的流量；
12.变频器：通过调节泵的转速以控制另一路供水的流量。
13.辅助系统
14.电源控制和信号接口面板
15.锅炉防干烧装置
16.实验快插连接线
17.电气附件
四、装置实验项目
1.过程控制系统组成认识实验
2.过程控制及检测装置硬件结构组成认识、控制方案组成与控制系统连接
3.智能调节仪表、智能变送仪表等智能仪表的操作及参数设定
4.传感器的校正(零点迁移与量程调整)
5.被控对象特性测试实验
6.调节阀流量静态特性的测试
7.磁力泵变频调速机构流量静态特性的测试
8.单容水箱液位对象动态特性的测试
9.多容水箱液位对象动态特性的测试
10.位式控制系统实验
11.一容、双容、三容水箱液位的位式控制
12.单回路控制系统实验
13.上水箱箱液位的定值控制
14.多容水箱液位的定值控制
15.串级控制系统的实验
16.串级控制系统的信号连接
17.水箱液位的串级控制
18.上水箱的三闭环液位串级控制
19.水箱液位与调节阀流量的串级控制
20.水箱液位与变频调速磁力泵支路流量的串级控制
21.自主设计开发控制系统实验
22.基于MCGS实时数据库，并借助于MCGS脚本程序，师生可自主设计开发具有个人创造性的控制系统；
23.基于数据采集与控制模块所提供的输入输出实时数据，学生可直接采用Visual Basic或Visual C++自由构造控制系统，使学生体验计算机控制系统的组成与实现方式，并在实际应用中提升其编程与调试能力。
五、配置清单

控制台（柜）实验配置清单

HYD-CS-1C · 过程控制实验装置 弘毅道教学仪器

HYD-CS-1C型过程控制实验装置 一、概述 1、过程控制综合实验装置（Process Control System，简称PCS），是工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控…

一、概述
1、过程控制综合实验装置（Process Control System，简称PCS），是工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
2、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求；
3、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。

二、产品结构与特点：
1、分体式设计，模块化组装式结构，可以根据不同的需要选择、PLC控制，仪表控制,模拟PID控制,单片机和计算机控制组成不同的控制系统。含有常规水箱检测控制装置、锅炉加热装置。
2、二水箱配置；双路供水系统。
3、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
4、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。为实验文明操作提供条件。
5、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
6、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
7、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
8、锅炉加热程控保护系统：
（1）加热电路加有保险管进行过载保护，并具有防干烧保护功能；
（2）锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
9、人生安全及设备的保护措施：
（1）加有电流型漏电保护器，防止设备漏电短路造成的设备及人身伤害。
（2）各控制电路加有保险管，有效保护器件因过载造成损坏。
10、电源启停控制方式；采用启停按钮控制接触器来控制电源的启停。
11、漏电保护装置及安全性和安全承诺：
（1）各种电源及各种仪表具有可靠的保护功能
（2）各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
（3）实验强电接线插头采用封闭式结构，防止触电事故的发生。
三、系统技术参数:
1.工作电源：单相三线 220V±5% 50Hz；
2.整机容量：<5KVA
3.控制信号：电压0～5V；电流4～20MA;
4.外形尺寸：1720mm×730mm×1600mm
5.上位计算机组态软件
6.可以同时对三个参数进行采集，比如，一组测流量，一组测温度，一组测压力；
7.重量：实验台+实验架，约重250Kg
四、系统主要配置及功能介绍（以下为单套配置清单）

五、系统能完成的实验项目
1.实验装置的基本操作与仪表调试
2.压力变送器的零点迁移和性能测试实验
3.单容自衡水箱的对象特性测试实验
4.双容自衡水箱的对象特性测试实验
5.温度位式控制实验（智能仪表控制、PLC控制，共有两种模式）
6.温度连续控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
7.智能仪表控制实验
8.单容水箱液位控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
9.双容水箱液位控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
10.流量定值控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
11.单容水箱压力PID控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制，共有四种模式）
12.单回路控制系统的质量研究
13.串级控制系统连接实验
14.液位串级 PID控制实验
15.计算机控制系统
16.单片机控制系统
17.PLC上下水箱液位串级控制实验——利用PC/PPI通讯电缆、MCGS组态软件
18.液位流量串级控制实验——利用PC/PPI通讯电缆、MCGS组态软件
19.基于MATLAB的单回路PID控制实验
20.基于MATLAB的串级PID控制实验

HYD-GK-01 · 化工自动化仪表实训平台 弘毅道工程实训

HYD-GK-01型化工自动化仪表实训平台 一、概 述 化工自动化仪表实训平台的设计结合了目前大中专院校《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《非电量测量与控制技术》、《过程控制》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关化工仪表及自动化的基本知识，对有关仪表的安装、调试及使用有一定的了解，并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。 二、系统特点 对象系统…

HYD-CJ-4 · 高级过程控制系统实验平台

HYD-CJ-4型 高级过程控制系统实验平台 高级过程控制对象系统实验装置”提供电源并传输各种控制信号。将过程控制对象系统与控制系统有机地分离开来，更加贴近于工业生产现场的操作。实验平台设有联体型电脑桌，可以通过上位计算机实时监督和控制对象系统中的各种被控参数，还能根据不同实验项目实现远程自动切换实验组合阀门。 一、技术性能 1.工作电源：三相四线（或三相五线）380V±10% 50Hz 2.外形尺寸：183cm×73cm×153cm …

HYD-KC-1 · 过程测量仪表技能实训装置

HYD-KC-1型过程测量仪表技能实训装置 一、过程测量仪表技能 实训装置 产品概述 过程测量仪表技能实训装置的设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。 二、过程测量仪表技能实训装置系统特点 1.对象系统为不锈钢框架，所有器件均为不锈钢材料设计 2.传感器的二次测量…

HYD-CZ-1 · 过程控制设备故障诊断与维修技能实训平台

HYD-CZ-1型过程控制设备故障诊断与维修技能 实训平台 一、产品概述 随 着科学技术的飞速发展，过程控制设备自动化程度越来越高，过程控制设备的功能越来越多，操作也变得越来越复杂，许多智能仪表设备正逐渐被广泛应用，因此要 求现场设备维护及设备人员掌握的技能也应不断更新。为了不断提高技术工人的理论技术水平和实际操作技能，增强工人在新形式条件下的竞争能力，快速提高设备 维护、检修及操作人员现场处理问题的能力， 二、系统特点 1.对象系统为…

HYD-GK-1 · 过程控制实验装置 弘毅道设备

HYD-GK-1型 过程控制实验装置 一、产吕概述 HYD-GK-1型 过程控制实验装置 是本企业根据自动化专业及其相关专业教学的特点，吸收了国内外同类实验装置的特点和长处，经过精心设计、多次实验和反复论证，研发的一套全新的实验装置。它采用多种常用的控制方式和理论，除了常见的PID算法及其改进算法外，还增加了模糊控制、人工神经元控制等国内外先进的控制策略。此外，本装置还嵌入了国际上流行的MATLAB（数学软件）软件平台，使老师和学生能轻…

HYD-CS-1 · 现场总线高级过程控制对象系统实验装置

HYD-CS-1型现场总线高级过程控制对象系统实验装置 一、系统结构 1.下水箱的压力传感器采用通讯接口的压力传感器，通讯接口的压力传感器通过总线供电，不需要另外接工作电源。 2.调节阀支路的流量检测采用通讯接口的检测和变送一体的电磁式流量计。 3.调节阀采用通讯接口的气动调节阀，用来进行回路流量的调节。它具有精度高、技术先进、体积小、重量轻、推动力大、耗气量少、可靠性高、操作方便等优点。由CPU直接发送的数字信号控制阀门的开度，本气动…

HYD-CS-1型现场总线高级过程控制对象系统实验装置

一、系统结构
1.下水箱的压力传感器采用通讯接口的压力传感器，通讯接口的压力传感器通过总线供电，不需要另外接工作电源。
2.调节阀支路的流量检测采用通讯接口的检测和变送一体的电磁式流量计。
3.调节阀采用通讯接口的气动调节阀，用来进行回路流量的调节。它具有精度高、技术先进、体积小、重量轻、推动力大、耗气量少、可靠性高、操作方便等优点。由CPU直接发送的数字信号控制阀门的开度，本气动调节阀自动进行零点校正，使用和校正都非常方便。
4.变频器采用通讯接口模块的变频器，其输入电压为单相AC220V，输出为三相AC220V。
5.空气压缩机采用具有无油静音，气量自动调节系统的空压机，用于给气动调节阀提供气源。

二、系统特点
1.本套实验装置既包含了各种常规的检测装置，又包含了接口的总线检测装置；
2.被控参数全面，涵盖了连续性工业生产过程中的液位、压力、流量及温度等典型参数；
3.真实性、直观性、综合性强，控制对象组件全部来源于工业现场；
4.执行器中既有气动调节阀，又有变频器、可控硅移相调压装置。调节系统除了有设定值的阶跃扰动外，还可以通过对象中的电磁阀和手动操作阀制造各种扰动；
5.一个被调参数可在不同的动力源、不同的执行器和不同的工艺管路下演变成多种调节回路，以利于讨论、比较各种调节方案的优劣；
6.系统设计时考虑到两个信号在本对象中存在着相互耦合，二者同时需要对原独立调节系统的被调参数进行整定，或进行解耦实验，以符合工业实际的性能要求；
7.能进行单变量到多变量控制系统及复杂过程控制系统实验；
8.可构成从现场检测到上位机监控检测之间的全数字通道。

HYD-HJ-3 · 高级过程控制对象系统实验装置

HYD-HJ-3型高级过程控制对象系统实验装置 一、高级过程控制对象系统实验装置系统组成 1.过程控制实验对象系统 实验对象系统包含有：不锈钢储水箱；上、中、下三个串接有机玻璃圆筒型水箱；三相4.5kW电加热锅炉（由不锈钢锅炉内胆加温筒和封闭式外循环不锈钢冷却锅炉夹套构成）和铝塑盘管组成。 系统动力系统有两套：一套由三相（380V交流）不锈钢磁力驱动泵、电动调节阀、交流电磁阀、涡轮流量计等组成；另一套由日本三菱变频器、三相不锈钢磁力驱动…

HYD-CT-1 · 过程装备安装调试技能实训装置

HYD-CT-1型过程装备安装调试技能实训装置 一、产品概述 过程装备安装调试 技能实训装置 是生产过程自动化仪表控制技术，广泛应用于化工、石油、冶金、电力、建筑、陶瓷、制药、轻纺和食品等行业。随着科学技术的发展，对自动化仪表过程装备的安装与调试提出了更高的要求。本实训装置主要能完成液位、压力、流量、温度传感器、变送器、管道阀门以及动力系统等安装和调试操作的技能实训： 1.检测仪表安装 仪表安装施工人员，不仅要掌握各类仪表基本工作原理、…

HYD-JS-1 · 过程控制及自动化仪表实训装置

HYD-JS-1型过程控制及自动化仪表实训装置 一、产品概述 本 实验装置 是本企业根据自动化专业及其相关专业教学的特点，吸收了国内外同类实验装置的特点和长处，经过精心设计、多次实验和反复论证，研发的一套全新的实验装置。它采用多种常用的控制方式和理论，除了常见的PID算法及其改进算法外，还增加了模糊控制、人工神经元控制等国内外先进的控制策略。此外，本装置还嵌入了国际上流行的MATLAB（数学软件）软件平台，使老师和学生能轻松方便地进行算…

HYD-JD-1 · 热工自动化过程控制实验装置

HYD-JD-1型热工自动化过程控制实验装置 一、热工自动化过程控制实验装置概述 本 实训平台 满足《热工测量参数及仪表》、《热工仪表及自动装置》、《工业自动化仪表校验》、《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》等课程的实训教学。通过该装置的使用，既能培养学生掌握有关工业仪表及自动化的基本知识，对有关仪表的安装、调试及使用有一定的了解，并对工业生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。 二、…

一、热工自动化过程控制实验装置概述
本实训平台满足《热工测量参数及仪表》、《热工仪表及自动装置》、《工业自动化仪表校验》、《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》等课程的实训教学。通过该装置的使用，既能培养学生掌握有关工业仪表及自动化的基本知识，对有关仪表的安装、调试及使用有一定的了解，并对工业生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。
二、热工自动化过程控制实验装置主要特点
被调参数囊括了流量、压力、液位、温度四大热工参数
系统除了改变调节器的设定值作阶跃扰动外，还可在对象中通过电磁阀和手操作阀制造各种扰动
一个被调参数可用不同动力源、不同的执行器、不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣
能进行多变量控制系统及特定过程控制系统实验
能够完成锅炉汽包虚假水位特性实验以及分段过热控制系统实验
三、技术性能
输入电压：三相五线制380V±10% 50Hz
工作环境：环境温度-5℃～+40℃　相对湿度＜85%（25℃）　海拔＜4000m
四、系统组成
1）对象系统的结构及组成
实验对象系统包含有：不锈钢储水箱；上水箱为有机玻璃圆筒型水箱；下水箱为不锈钢锅炉汽包；三相4.5kW电加热锅炉（由不锈钢锅炉内胆加温筒和封闭式外循环不锈钢冷却锅炉夹套构成）和铝塑盘管组成。
2）系统动力系统有三套：一套由三相（380V交流）不锈钢磁力驱动泵、电动调节阀、电磁阀、涡轮流量计等组成；一套由三相不锈钢磁力驱动泵（220V变频）；另一套由三相不锈钢磁力驱动泵（220V变频）、涡轮流量计等组成。
3）整套对象系统完全由不锈钢材料制造，包括对象框架、管道、底板，甚至小到每一颗紧固螺钉。
4）对象系统中的各类检测变送及执行装置
5）扩散硅压力变送器两只：分别检测上水箱、锅炉汽包液位
6)涡轮流量计三只：分别检测两条动力支路及盘管出水口的流量
7)Pt100热电阻温度传感器六只：分别用来检测锅炉内胆、锅炉夹套、盘管（三只）及上水箱出水口水温
8)执行器：包含电磁阀、电动调节阀各一个
三相380V不锈钢磁力驱动泵、三相220V不锈钢磁力驱动泵（2台）以及三相电加热管
五、实验项目
1、本装置能完成如下实验项目内容：
2、过程控制系统组成认识实验
3、过程控制及检测装置硬件结构组成认识
4、传感器的校正(零点迁移与量程调整)
5、单容水箱特性测试实验
6、锅炉汽包虚假水位特性测试
7、双容水箱特性测试实验
8、单回路控制系统实验
9、单回路控制系统的实验
10、上水箱（或下水箱）液位的定值控制实验
11、双容水箱液位的定值控制实验
12、锅炉内胆静态水温的定值控制实验
13、锅炉内胆动态水温的定值控制实验
14、锅炉夹套水温的定值控制实验
15、电动阀支路流量的定值控制实验
16、变频调速磁力泵支路流量的定值控制实验

HYD-JZ-1 · 三容水箱对象系统实验装置

HYD-JZ-1型三容水箱对象系统实验装置 一、产房概述 三容水箱对象系统实验装置是由三只互相联通的水箱组成，这是一台具有多个输入和多个输出的非线性耦合被控物理模型。它的出现为大专院校，科研院所从事自动控制理论和过程控制研究的教师和科研人员提供了一个具体的复杂的被控对象。三个水箱的液位之间存在一定的非线性耦合关系。在这个系统中，既可以进行单个水箱的液位单回路控制，也可以对相邻两个水箱的液位进行解耦控制，更可以对三个水箱的液位进行多变量的…

HYD-JF-1 · 现场总线过程控制系统实验装置

HYD-JF-1型现场总线过程控制系统实验装置 一、产品概述 现场总线过程控制系统实验装置是从高校自动化相关专业教学实验的需求出发，采用代表自动化行业技术潮流的现场总线技术，开发出来的进行通讯和远程控制的网络化和数字化实验装置。 现场总线过程控制系统实验装置是由现场总线控制系统和对象系统组成。 现场总线控制系统硬件 除电气部分给各种工作部件提供电源外，还有下列主要部件： SIEMENS 315-2DP CPU一个（含MMC卡） DP/P…

一、产品概述
现场总线过程控制系统实验装置是从高校自动化相关专业教学实验的需求出发，采用代表自动化行业技术潮流的现场总线技术，开发出来的进行通讯和远程控制的网络化和数字化实验装置。
现场总线过程控制系统实验装置是由现场总线控制系统和对象系统组成。
现场总线控制系统硬件
除电气部分给各种工作部件提供电源外，还有下列主要部件：
SIEMENS 315-2DP CPU一个（含MMC卡）
DP/PA Coupler 耦合器一个
8路模拟量输入模块SM331模块两个
4路模拟量输出模块SM332模块一个
变频器一个
DP通讯线和DP接头若干
通讯处理器CP5611卡一张
现场总线控制系统软件
二、系统特点
能完整的体现现场过程变量数字化采集。实现从过程变量的现场采集到上位监控的全数字化传输。
四、实验内容
1、现场总线控制系统（HYD-S）的组成与认识实验
2、下位机软件中的硬件组态和程序编写
3、上位机软件中的通信建立和界面组态
4、一阶单容上水箱对象特性测试实验
5、二阶双容水箱对象特性测试实验
6、上水箱液位PID整定实验
7、串接双容下水箱液位PID整定实验
8、三容液位定值控制实验
9、锅炉内胆水温PID控制实验
10、锅炉夹套水温PID控制实验
11、单闭环流量PID控制实验
12、锅炉内胆水温位式控制实验
13、水箱液位串级控制实验
14、三闭环液位控制实验
15、锅炉夹套与内胆水温串级控制实验
16、锅炉内胆水温与水流量串级控制实验
17、上水箱液位与进水流量串级控制实验
18、单闭环流量比值控制实验
19、下水箱液位前馈-反馈控制实验
20、锅炉内胆水温前馈-反馈控制实验
21、温度纯滞后控制实验
22、流量纯滞后控制实验
23、锅炉夹套与内胆水温解耦控制实验
24、上水箱液位与出口水温解耦控制实验

HYD-EP-08B-2020 · 仪器仪表维修工实训装置

HYD-EP-08B型仪器仪表维修工实训装置 一、产品概述 仪器仪表维修工 实训装置 需以《化工仪表维修工职业标准》、《自动化仪表安装工质量检验评定标准》为依据，根据《自动化仪表安装工质量检验评定标准》为依据《热工测量参数及仪表》、《热工仪表及自动装置》、《热工测量》、《热工过程自动调节》、《热力过程自动化》、《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《过程控制》等课程的配套实践课，兼顾大型企业培训技术人才的需求及中…

一、产品概述
仪器仪表维修工实训装置需以《化工仪表维修工职业标准》、《自动化仪表安装工质量检验评定标准》为依据，根据《自动化仪表安装工质量检验评定标准》为依据《热工测量参数及仪表》、《热工仪表及自动装置》、《热工测量》、《热工过程自动调节》、《热力过程自动化》、《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《过程控制》等课程的配套实践课，兼顾大型企业培训技术人才的需求及中、小企业提高仪表工素质的需要而建设。
实训范围及内容：核电、军工、化工、石油、冶金、制药、电力、轻工纺织等行业生产过程自动化仪表等相关专业技术工种，生产过程自动化仪表等相关专业的化工仪表维修工、热工仪表维修工、化工分析仪表维修工的常用基础知识、常用图形符号与仪表安装、常用仪器与工具、自动检测传感器及仪表、过程分析仪、显示仪表、执行器、安全仪表系统、调节控制装置和过程控制系统等技能实训，自动化仪表安装工的接线及安装测试规范。自动控制技术及电气自动化等专业当前企业常用的有关仪表维修等知识培训。
培养目标：以 “掌握必用知识，面向一线岗位工种”为出发点。理论知识以够用、适用为度，并尽量以理论实践相结合的形式给出，以典型知识点或仪表引导相关知识。针对于仪表维修工岗位技能的培养，侧重技术工人在本岗位的实际需要，注重维修工实际操作技能的有关知识，突出技能的形成与提高突出，实际操作能力，突出“面向实践技能”的特点。
实训装置既要能够掌握有关化工仪表及自动化的基本知识，对有关仪表的安装、调试/校验及使用能掌握，并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识，即可面向核电、军工项目，又可面向火电厂、热电厂、化工、冶金等行业的大、中型企业，从事热工仪表及自动装置的安装、维护与调试、工业自动化仪表维修及计算机控制系统的操作及维护等工作。
二、设备功能
1、流程工业自动化系统中一次检测传感执行器的拆装及使用操作实验。
2、流程工业自动化系统中二次仪表的认识及使用操作实验。
3、流程工业自动化系统中简单控制系统的组成及认识及使用操作实验。
4、能实现典型连锁实验。
5、通过对自动化仪表自动控制实训对象系统配套的体现企业过程自动化广泛采用的典型控制硬件系统、控制软件的使用操作。了解掌握现代控制系统的体系及方法。
6、可对压力仪表进行校验维修与校验培训。
7、可对温度仪表进行维修和培训。
8、可对气动薄膜控制阀进行拆装与调校培训。
三、实验装置要求
装置需采用开放式设计，将检测传感执行装置和二次仪表有机融合为一个系统，便以受训人员在线和离线的仪表安装、接线、校验，接线方式需采用开放式端子排方式。配套的检测传感装置既能离线测试及校验，又能在线组成系测试及校验统；检测传感装置安装方式需便以拆装。
1、布局情景性：实验平台按仪表控制屏式样加装相关盘装仪表，配合现场仪表与现场信号装置。
2、操作灵活与开放性：各类信号源、仪表无固定线路连接，实验中根据实验项目、目的，按实际要求选用、连接。
3、实验工程性：各类信号源、仪表均由端子排引线，实验中通过端子接线形式构建所需装置、线路及信号回路。
4、实验项目及内容多样性：实验设备包括显示、控制、操作、执行、变送、测量、安全及报警等多种类仪表。
5、实验安全性：装置具有接地保护、漏电保护（漏电保护空气开关、电压型漏电保护器、电流型漏电保护器）功能，安全性符合相关的国标标准。
