本页按“焊接技术及自动化实训设备”整理弘毅道硬件实训设备，包含 5 款设备型号。各型号的设备图片、产品介绍与现有配置可展开查阅；具体选型与交付配置按实际教学场景确认。
产品型号与设备介绍

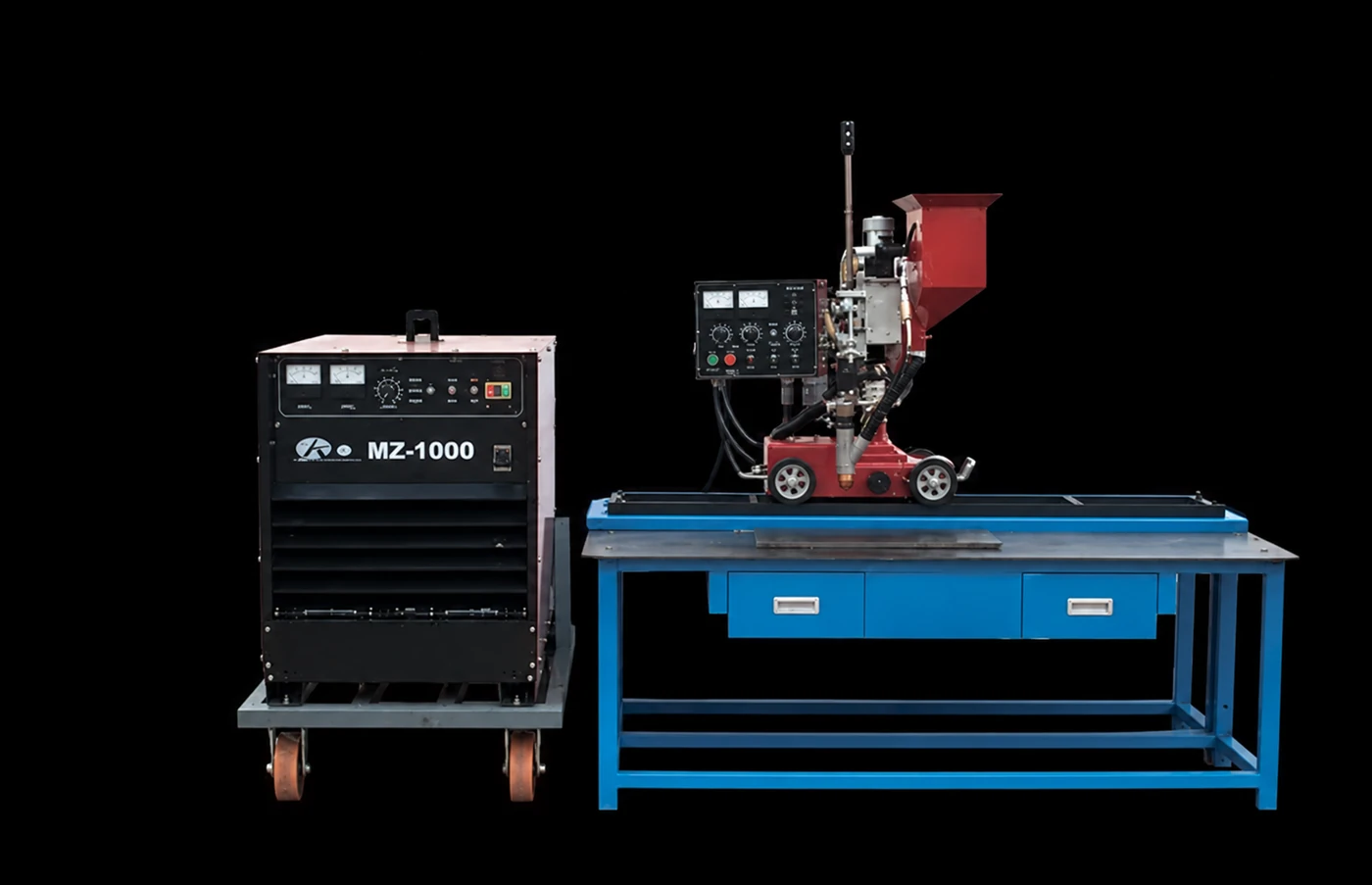

HYD-MF-1 · 埋弧焊技能实训装置
HYD-MF-1型埋弧焊技能实训装置 一、产品概述 埋弧焊技能实训装置 是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成埋弧焊的认识和基本操作、平板对接、环焊缝焊接、角焊缝焊接。适合 职业学校、技工学校焊接技术专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定。 二、技术性能 1.输入电压：三相四线～380V±10% 50Hz 2.工作环境：环境温度范围为-5℃～+40℃…
HYD-MF-1型埋弧焊技能实训装置一、产品概述
埋弧焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成埋弧焊的认识和基本操作、平板对接、环焊缝焊接、角焊缝焊接。适合 职业学校、技工学校焊接技术专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定。
二、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：100kVA
三、系统配置
实训装置主要由焊接电源、机械系统（包括送丝机构、行走机构、导电嘴、焊丝盘、焊剂漏斗等）、控制系统及配件组成。
1.焊接电源
输出电压和电流稳定，电流调节范围宽，电流在200A～1000A之间可调。具有多种焊接模式，可根据需要调节模式转换开关来选择输出特性。提供电压表、电流表各一只，用于显示输出端空载电压、焊接电压及焊接电流。
2.机械系统
送丝机构包括送丝电动机及转动系统、送丝滚轮和矫直滚轮等，主要作用是可靠地送丝并具有较宽的调节范围；行走机构包括行走电动机及转动系统、行走轮及离合 器等，行走轮采用绝缘橡胶轮，可以防止焊接电流经车轮而短路；焊丝的接电是靠导电嘴实现的，导电嘴具有导电率高、耐磨、与焊丝接触可靠等特点。
3.控制系统
埋弧焊控制系统包括送丝控制系统、行走控制、引弧熄弧控制等。
四、实训项目
任务一：埋弧焊的认识
任务二：埋弧焊的基本操作
任务三：平板对接
任务四：对接环焊缝焊接
任务五：角焊缝焊接
HYD-DC-1 · 直流电弧焊技能实训装置
HYD-DC-1型直流电弧焊技能实训装置 一、产品概述 直流电弧焊 技能实训装置 是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成电弧焊的认识和基本操作、电弧焊工艺、平板对接、管板对接、管子对 接、T形接头焊接等技能实训。适合职业院校、技工学校焊接技术及自动化专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关 课程的技能鉴定。 二、技术性能 1.输入电源：三相四线～380V±10% 5…
HYD-DC-1型直流电弧焊技能实训装置一、产品概述
直流电弧焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成电弧焊的认识和基本操作、电弧焊工艺、平板对接、管板对接、管子对 接、T形接头焊接等技能实训。适合职业院校、技工学校焊接技术及自动化专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关 课程的技能鉴定。
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.空载电压：65V
3.额定负载持续：35%
4.额定输出电流：250A
5.适合焊条直径：Φ2～Φ5
6.装置容量：18.5kVA
7.绝缘等级：F
8.外形尺寸：90cm×60cm×90cm
三、系统配置
实训装置主要由实训设备、常用工具组成。
1.实训设备
(1)电弧焊电源：采用动铁式弧焊变压器，输出电流50A～250A可调。
(2)焊钳一把：规格为300A，即能控制焊条的夹持角度，又可把焊接电流传输给焊条。
(3)交流电压表、交流电流表各一只：测量范围分别为AC0～100V、AC0～300A,用于显示输出端空载电压、焊接电压及焊接电流，便于学生了解交流电弧焊机的下降特性。
(4)结构原理图：配有动铁式弧焊变压器结构原理图及相关文字说明，加深学生对电弧焊机原理的理解。
(5)工具柜：装置带有1个工具柜，可放置相关实训工具及资料等。
四、实训项目
任务一：焊条电弧焊的认识
任务二：焊条电弧焊工艺及基本操作
任务三：平板对接（立焊、横焊、仰焊）
任务四：管板焊接
任务五：管子对接
任务六：T形接头焊接
HYD-CQ-1 · CO2气体保护焊技能实训装置
HYD-CQ-1型CO2气体保护焊技能 实训装置 一、产品概述 CO2气体保护焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成二氧化碳气体保护焊机的认识和基本操作、对接平焊、对接立焊、小径 管子对接、管板T形接头水平固定焊、大管径对接等技能实训。适合职业院校、技工学校焊接技术专业、机械制造类专业的实训教学，也适合职业培训学校、职教中 心、鉴定站/所等相关课程的技能鉴定。 二、系统配置 实训装置主要由…
HYD-CQ-1型CO2气体保护焊技能实训装置一、产品概述
CO2气体保护焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成二氧化碳气体保护焊机的认识和基本操作、对接平焊、对接立焊、小径 管子对接、管板T形接头水平固定焊、大管径对接等技能实训。适合职业院校、技工学校焊接技术专业、机械制造类专业的实训教学，也适合职业培训学校、职教中 心、鉴定站/所等相关课程的技能鉴定。
二、系统配置
实训装置主要由焊接电源、送丝机构、二氧化碳气体保护及配件组成。
1.焊接电源
焊接电源部分包括主变压器、整流电路、电抗器。主变压器采用三相抽头式设计，通过万能转换开关改变主变压器线圈匝数。输出电流在50A～250A之间可 调。焊接参数匹配宽、电弧柔和、熔滴过渡频率高。提供直流电压表、直流电流表各一只，用于显示输出端空载电压、焊接电压及焊接电流。
2.送丝机构
送丝机构采用独特的送丝电机，送丝更加平稳，力矩大，送丝速度可以调节。
3.二氧化碳气体保护
二氧化碳气体保护部分包括气体加热器、电控气阀等。
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz/60Hz
2.空载电压:18～34V
3.工作电压：16.5～26.5V
4.额定输出电流：250A
5.负载持续率：35%
6.适合焊丝直径：0.8～1.0mm
7.装置容量：9kVA
8.绝缘等级：F
9.外形尺寸：88cm×58cm×90cm
四、实训项目
任务一：CO2气体保护焊的认识（工作原理、特点、应用范围）
任务二：CO2气体保护焊的基本操作
任务三：CO2气体保护焊平板对接平焊
任务四：CO2气体保护焊平板对接立焊
任务五：CO2气体保护焊小径管对接
任务六：管板（插入式）T形接头水平固定焊
任务七：CO2气体保护焊大径管对接
HYD-AC-1 · 交流电弧焊技能实训装置
HYD-AC-1型交流电弧焊技能实训装置 一、产品概述 交流电弧焊技能实训装置 是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成电弧焊的认识和基本操作、电弧焊工艺、平板对接、管板对接、管子对 接、T形接头焊接等技能实训。适合职业院校、技工学校焊接技术及自动化专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关 课程的技能鉴定。 二、技术性能 1.输入电源：三相四线～380V±10% 50…
HYD-AC-1型交流电弧焊技能实训装置一、产品概述
交流电弧焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成电弧焊的认识和基本操作、电弧焊工艺、平板对接、管板对接、管子对 接、T形接头焊接等技能实训。适合职业院校、技工学校焊接技术及自动化专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关 课程的技能鉴定。
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.空载电压：65V
3.额定负载持续：35%
4.额定输出电流：250A
5.适合焊条直径：Φ2～Φ5
6.装置容量：18.5kVA
7.外形尺寸：90cm×60cm×90cm
三、系统配置
实训装置主要由实训设备、常用工具组成。
1.实训设备
(1)电弧焊电源：采用动铁式弧焊变压器，输出电流50A～250A可调。
(2)焊钳一把：规格为300A，即能控制焊条的夹持角度，又可把焊接电流传输给焊条。
(3)交流电压表、交流电流表各一只：测量范围分别为AC0～100V、AC0～300A,用于显示输出端空载电压、焊接电压及焊接电流，便于学生了解交流电弧焊机的下降特性。
(4)结构原理图：配有动铁式弧焊变压器结构原理图及相关文字说明，加深学生对电弧焊机原理的理解。
(5)工具柜：装置带有1个工具柜，可放置相关实训工具及资料等。
四、实训项目
任务一：焊条电弧焊的认识
任务二：焊条电弧焊工艺及基本操作
任务三：平板对接（立焊、横焊、仰焊）
任务四：管板焊接
任务五：管子对接
任务六：T形接头焊接
HYD-XD-58 · HYD-XD-58制图实训室设备
一、 技术结构参数： 1 ）整体采用钢板架结构： 配置绘图桌面，电脑显示平台、主机柜、储物柜、工具抽和键盘抽等； 2 ）左、右桌面基材： 左侧主桌面采用满足国优的标准零号 (1200×900×20mm 厚）东北椴木加厚绘图专用板，桌面下双侧采用绘图专用手拧倾角调节机构，保证桌面平整、同步控制调节倾斜度调节 0-70° ，靠身边为手摇拧手柄，方便可靠；右侧桌面为电脑显示屏操作台，放置电脑操作和放置文具书籍等； 3 ）多个储物空间： 桌面下…
HYD-XD-58制图实训室设备
一、技术结构参数：
1）整体采用钢板架结构：
配置绘图桌面，电脑显示平台、主机柜、储物柜、工具抽和键盘抽等；
2）左、右桌面基材：
左侧主桌面采用满足国优的标准零号(1200×900×20mm厚）东北椴木加厚绘图专用板，桌面下双侧采用绘图专用手拧倾角调节机构，保证桌面平整、同步控制调节倾斜度调节0-70°，靠身边为手摇拧手柄，方便可靠；右侧桌面为电脑显示屏操作台，放置电脑操作和放置文具书籍等；
3）多个储物空间：
桌面下部左、右配置工具抽和键盘抽，满足日常教学绘图和电脑操作的需要；桌体左侧配置带门储物柜，右侧配置开放式主机柜，方便放置工具和主机等；
教师制图桌的组成结构
教师制图桌的组成结构通常包括以下几个部分：
二、主体框架：
材质：通常采用高强度钢材或铝合金材料，确保桌子的稳定性和承重能力。
结构：设计为稳固的框架式结构，通过焊接或螺栓连接，保证整体结构的牢固性。
尺寸：根据实际需要，教师制图桌的尺寸可灵活调整，以满足不同绘图需求。
四、桌面：
材质：桌面多采用优质木材或高强度复合材料，如东北优质加厚椴木、三聚氰胺板等，以保证绘图表面的平整度和耐用性。
规格：标准尺寸一般为900mm(长)×600mm(宽)×20mm(厚)，也可根据用户需求定制。
功能：桌面具备倾角调节功能，可通过旋钮或铰链等机构在0°-80°范围内调节，以适应不同绘图角度的需求。
五、储物空间：
抽屉：桌子下方通常配备多个抽屉，用于存放绘图工具、图纸、书籍等物品，方便教师随时取用。
隔板：桌面下方或侧面设有储物隔板，可放置书包、文具等物品，提高空间利用率。
六、调节机构：
高度调节：部分教师制图桌具备高度调节功能，可根据教师的身高和绘图习惯调节桌面高度，确保绘图时的舒适度。
角度调节：除桌面倾角调节外，部分高级制图桌还具备支架角度调节功能，以适应不同绘图需求。
七、辅助设备：
绘图板：桌面通常配备绘图板，方便教师绘制草图或进行其他绘图工作。
八、配置清单
工程制图实训室设备(钢结构) 教师桌配备仪器和工具 | 除上述8项外，教师桌另配备学生桌所配备的仪器4—13项 |
