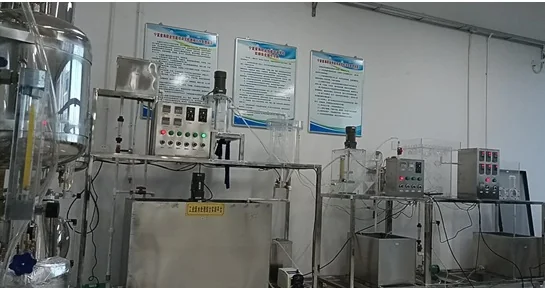

环境工程实验设备

HYD-FS-10 · 工业废水处理综合实训平台

HYD-FS-10 工业废水处理综合实训平台 一 . 实训功能 1. 了解工业废水中常用的单元操作技术，掌握由各处理单元操作组成的处理流程，观察废水、污泥和空气在处理过程中的反应。 2. 整套装置由可编程序控制器对其废水的流入、加药混凝、曝气、反冲洗、排放、排泥等进行自动控制，对每一段的水处理效果进行监测，整套设备连接使用、也可分开单独使用。 二 . 技术指标 1. 处理水量： 5 ～ 15L/h 。 2. 工作电源： AC220V ±…

HYD-FS-10工业废水处理综合实训平台

一.实训功能

1.了解工业废水中常用的单元操作技术，掌握由各处理单元操作组成的处理流程，观察废水、污泥和空气在处理过程中的反应。

2.整套装置由可编程序控制器对其废水的流入、加药混凝、曝气、反冲洗、排放、排泥等进行自动控制，对每一段的水处理效果进行监测，整套设备连接使用、也可分开单独使用。

二.技术指标

1.处理水量：5～15L/h。

2.工作电源：AC220V±10%、50Hz，单相三线制，功率2KW。

三.主要配置及参数

1.装置本体全部为透明有机玻璃制成，包括：集水池1套、 药剂池1套、竖流式沉淀池1套、曝气池1套、生物接触氧化池1套、活性炭吸附池1套。其他配套包括：搅拌机、计量泵、输送泵、计量泵、空压机、储气罐、过滤器、调节阀、电磁阀、流量计、时间控制器、温控仪表、压力仪表、管路等。

2. 药剂池：透明有机玻璃材质、壁厚5mm，φ200×300mm，含搅拌系统。

3.竖流式沉淀池：透明有机玻璃材质、壁厚8mm，φ250×350mm，底部圆锥形结构。

4.曝气池：透明有机玻璃材质、壁厚8mm，350×300×400mm，含空压机、储气罐、曝气装置等。

5.生物接触氧化池：透明有机玻璃材质、壁厚8mm，350×300×500mm，含半软性填料及支撑。

6.活性炭吸附池：透明有机玻璃材质、壁厚8mm，350×300×400mm、带活性炭填料。

7.集水池：容积约300L，不锈钢材质板材精制，水箱底板上安装有放空阀，方便将水排净。

8.搅拌装置：含不锈钢搅拌桨3个，调速电机3台：电压220V、功率60W、15K、90转/min。

9.蓄水箱：2套，容积约80L，不锈钢材质板材精制，水箱底板上安装有放空阀，方便将水排净。

10.空压机1台：无油静音空压机，功率550W，排气量40 L/min，储气罐8L，工作压力0.7MPa。

11.防腐蚀提升磁力水泵2台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W。

12.温控传感器: 采用K型热电偶测温，不锈钢探头,数字显示，精度等级±0.1%；温控仪表：输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定，温控仪表带485通讯接口。压力传感器：扩散硅压力变送器，整体为不锈钢螺纹连接结构，压力仪表带485通讯接口。

13.液体流量测量与调节：转子流量计1只、（LZS-15、量程6~60L/h），涡轮流量计1只。

14.气体流量测量与调节：气体流量计2只、（LZB-10、量程250~2500L/h）

15.活性碳填料1套、生物接触氧化池填料1套。

16.实验台框架为精致不锈钢材质；装置结构紧凑，外形美观，流程简单,操作方便。

17.控制系统：电气控制柜、各类控制器及传感器、监控软件。

18.管道、阀门、弯头：UPVC。

19.外形尺寸：约长4.0m×宽0.7m×高1.6m，（带滑轮及禁锢脚）。

另有计算机数据采集型装置：（能通过计算机在线监测实验数据，实时保存数据表格及结果，界面效果图设备流程一目了然。）：

1.电脑：品牌电脑。显示器：液晶显示器。

2. 相关传感器：标准的电流/电压信号输出以及配套的仪表模块等。

3. 数据采集板：

通讯接口:对PC设备采用标淮 Rs232通讯方式，主板对传感器RS485接口两个；

4.采集点数量：压力1个，温度5个，流量1个。

5.PC监控软件：

1.监控软件包括配套数据库 ,用于数据的存储；

2.监控软件可以采集、控制和设置配套的数据采集主板；

3.监控软件可以完成与用户配套的界面图数据显示。

HYD-WS-12 · 城市污水处理模拟装置

HYD-WS-12 城市污水处理模拟装置 一 . 实验功能 1. 了解城市污水处理工艺的组成，运行操作要点。 2. 确定去除率高、能量省的运行参数。 3. 针对一些不同污染源对该工艺运行的冲击，提出准确的判断，避免造成较大的事故。 4. 用设备培训学生、技术人员、操作人员，考核其独立的工作能力，提高人员的技术素质和企业管理水平。 5. 利用设备运输方便的特点可以在拟建污水厂的现场，进行污水处理可行性的试验。 二 . 主要配置 废水配水箱…

HYD-WS-12城市污水处理模拟装置

一.实验功能

1.了解城市污水处理工艺的组成，运行操作要点。

2.确定去除率高、能量省的运行参数。

3.针对一些不同污染源对该工艺运行的冲击，提出准确的判断，避免造成较大的事故。

4.用设备培训学生、技术人员、操作人员，考核其独立的工作能力，提高人员的技术素质和企业管理水平。

5.利用设备运输方便的特点可以在拟建污水厂的现场，进行污水处理可行性的试验。

二.主要配置

废水配水箱、厌氧池、缺氧池、好氧池、沉淀池、进水泵、液体流量计、气体流量计、静音充氧泵、不锈钢搅拌器、调速电机、可控硅调速装置、污泥回流泵、污泥回流流量计、混合液回流泵、混合液回流流量计、管道阀门、不锈钢实验台支架及电控柜等。

三.主要技术参数

1.环境温度：5℃～40℃，电源 220V 。单相三线制  功率500W 。

2.处理水量：2～8L/h；污泥负荷:（KgBOD5/KgMLVSS•d）0.15~0.25 ，污泥龄:15~27d ，污泥回流比:40~100%， 设计处理效果:出水BOD5≤20mg/l，BOD5去除率≥92%；

3.缺氧池 有机玻璃制作，厚度8mm,尺寸为：Φ300x600mm 1个。

4.厌氧池 有机玻璃制作，厚度8mm，尺寸为：320x320x600mm 1个 。

5.好氧池 有机玻璃制作，厚度8mm，尺寸为：520x420x600mm 1个 。

6.沉淀池 有机玻璃制作，厚度6mm，尺寸为：Φ300x450mm 1个。

7.空气泵 额定压力：0.042MPa；最大排气量：100L/min ，功率120W ,1台。

8.进料泵：功率为30W，额定流量为10L/min，额定扬程为6m。

9.污泥回流泵：功率为30W，额定流量为10L/min，额定扬程为6m。

10.混合液回流泵：功率为30W，额定流量为10L/min，额定扬程为6m。

11.流量测量与调节:转子流量计，液体流量1.6～16L/h，回流流量1～10L/h，气体流量0.25～2.5m3/h。

12.配水箱：尺寸800×500×500mm，PVC板焊制；清水池：尺寸400×400×400mm，PVC板焊制。

13.搅拌机：功率40W，带调速器。用于实验水样的搅拌或配制，保持水样的浓度的均匀，防止颗粒物的提前沉淀。

14.实验台框架为精致不锈钢材质；装置结构紧凑，外形美观，流程简单,操作方便。

15.外形尺寸：约长2.2m×宽0.6m×高1.8m，（带滑轮及禁锢脚）。

HYD-QF-9 · 气浮试验装置

HYD-QF-9 气浮试验装置 一、功能： 1. 了解气浮净水的原理、方法及其工艺流程。 2. 掌握气浮法的测定及实验的操作技术。 二、主要配置： 空压机、气浮柱、水泵、压力溶气罐、液位计、释气阀、压力表、水箱、阀门、不锈钢实验台框架及控制柜。 三、技术参数： 1 ．环境温度： 5 ℃～ 40 ℃，配电： 220V ， 1120W 。 2 ．处理效率：悬浮物去除率达 95% 以上。 3 ．溶气系统：气泡颗粒大小直径为 20-30 μ m…

HYD-QF-9气浮试验装置

一、功能：

1.了解气浮净水的原理、方法及其工艺流程。

2.掌握气浮法的测定及实验的操作技术。

二、主要配置：

空压机、气浮柱、水泵、压力溶气罐、液位计、释气阀、压力表、水箱、阀门、不锈钢实验台框架及控制柜。

三、技术参数：

1．环境温度：5℃～40℃，配电：220V，1120W。

2．处理效率：悬浮物去除率达95%以上。

3．溶气系统：气泡颗粒大小直径为20-30μm ，含气体积比≥3%，释气量与饱和值比＞0.9。

4．气浮柱：尺寸Φ100×1500mm，优质全透明有机玻璃材质，数量2支。

5．水泵：额定流量1m3/h,扬程15m，功率370W。

6．水箱：尺寸500×400×400mm，优质不锈钢材质。

7．空压机：工作压力0-0.7MPa，功率750W，排气量36L/min。

8．压力溶气罐：尺寸Φ220×550mm，不锈钢材质，工作压力0.2-0.3MPa，有效容积15L，上配释气减压阀。

9．控制柜和框架均为不锈钢材质，结构紧凑，外形美观，操作方便。

10.外形尺寸：约1200×500×1800mm，带脚轮及禁锢脚。

HYD-LJ-8 · 离子交换原理试验装置

HYD-LJ-8 离子交换原理试验装置 一、功能： 1 、验证离子交换软化水的基本原理。 2 、掌握顺流再生固定床运行操作过程。 二、主要配置： 阳离子交换柱、阴离子交换柱、阴阳离子混合交换柱、耐酸碱泵、离子交换树脂（自备）、流量计、排水槽、原水箱、再生液投配水箱、阀门、管道、不锈钢实验台框架及控制开关等。 三、技术参数： 1 、原水箱：容积约 30L ，不锈钢材质。 2 、供水泵： MP-15RM 磁力驱动泵，配聚丙烯耐酸碱材质泵头，…

HYD-LJ-8离子交换原理试验装置

一、功能：

1、验证离子交换软化水的基本原理。

2、掌握顺流再生固定床运行操作过程。

二、主要配置：

阳离子交换柱、阴离子交换柱、阴阳离子混合交换柱、耐酸碱泵、离子交换树脂（自备）、流量计、排水槽、原水箱、再生液投配水箱、阀门、管道、不锈钢实验台框架及控制开关等。

三、技术参数：

1、原水箱：容积约30L，不锈钢材质。

2、供水泵：MP-15RM磁力驱动泵，配聚丙烯耐酸碱材质泵头，流量：8L/min,扬程：1.5m，功率：20W，电压：220V。

3、再生液投配水箱：容积约5L，透明有机玻璃材质。

4、阴、阳离子交换柱：Φ50×500㎜，配交换树脂。

5、流量计：采用玻璃转子流量计，显示及调节流量。流量范围：10-100L/h。

6、环境温度：5℃～40℃，配电：220V， 90W。

7、实验台架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

8、外形尺寸：约800×400×1400mm（带滑轮和禁锢脚）。

HYD-BQ-7 · 曝气充氧实验装置

HYD-BQ-7 曝气充氧实验装置 一、功能： 1. 了解曝气充氧的机理及影响因素。 2. 测定氧总转移系数。了解清水充氧性能测定。 3. 评价氧转移效率和动力效率。 二、主要配置： 供水箱、水泵、气泵、曝气柱、曝气池、曝气头、搅拌电机、流量计、高压氧气管、阀门、不锈钢台架及控制屏等。 三、技术指标： 1. 环境温度： 5 ℃～ 40 ℃，配电： 220V ， 530W 。 2. 穿孔曝气柱：尺寸Φ 150 × 1200mm, 优质有机…

HYD-BQ-7曝气充氧实验装置

一、功能：

1.了解曝气充氧的机理及影响因素。

2.测定氧总转移系数。了解清水充氧性能测定。

3.评价氧转移效率和动力效率。

二、主要配置：

供水箱、水泵、气泵、曝气柱、曝气池、曝气头、搅拌电机、流量计、高压氧气管、阀门、不锈钢台架及控制屏等。

三、技术指标：

1.环境温度：5℃～40℃，配电：220V，530W。

2.穿孔曝气柱：尺寸Φ150×1200mm,优质有机玻璃制作。

3.平板叶轮曝气池：直径Φ500mm，配60W调速搅拌电机。

4.气泵：80W，最大排气量70L/min。

5.水泵：流量1m3/h,扬程15m，功率370W。

6.水箱：尺寸500×400×500mm，优质不锈钢材质。

7.流量测量与调节：转子流量计，液体流量：16-160L/h，气体流量：40-400L/h。

8.实验操作台为不锈钢方管；实验桌面板及电控柜均为精致不锈钢板材。设备采用箱式布局设计，装置结构紧凑，外形美观，流程简单,操作方便。

9.外形尺寸：1600×800×1700mm。（带滑轮及禁锢脚）

HYD-XF-6 · 活性碳吸附原理实验装置

HYD-XF-6 活性碳吸附原理实验装置 一、功能： 1. 了解实验工艺及性能，熟悉整个实验过程的操作。 2. 掌握用 “连续流”法确定活性炭污水处理的设计参数的方法。 3. 了解吸附等温线及吸附穿透曲线的测定。 二、主要配置： 吸咐柱、活性炭、水泵、水箱、液体流量计、压力表、反洗系统、不锈钢实验台框架及控制开关。 三、技术指标： 1. 供水箱：容积约 25L ，不锈钢材质。 2. 供水泵：采用低噪声无锈蚀环保型增压水泵，最高扬程： 1…

HYD-XF-6活性碳吸附原理实验装置

一、功能：

1.了解实验工艺及性能，熟悉整个实验过程的操作。

2.掌握用 “连续流”法确定活性炭污水处理的设计参数的方法。

3.了解吸附等温线及吸附穿透曲线的测定。

二、主要配置：

吸咐柱、活性炭、水泵、水箱、液体流量计、压力表、反洗系统、不锈钢实验台框架及控制开关。

三、技术指标：

1.供水箱：容积约25L，不锈钢材质。

2.供水泵：采用低噪声无锈蚀环保型增压水泵，最高扬程：10m，额定流量：12L/min，功率：90W。

3.活性炭：工业用活性炭，装填高度：约700㎜。

4.吸附柱：Φ60×800㎜，4根，透明有机玻璃材质。

5.环境温度：5℃～40℃，配电：220V，100W。

6.液体流量计：16-160 L/h。

7.反洗系统包括反洗管道和反洗水箱。

8.实验操作台为不锈钢方管；实验桌面板为精致不锈钢板材。设备采用箱式布局设计，装置结构紧凑，外形美观，流程简单,操作方便。

9.外形尺寸：约1000×500×1500mm。（带滑轮及禁锢脚）

HYD-HN-5 · 混凝沉淀实验装置

HYD-HN-5 混凝沉淀实验装置 一、功能： 1. 了解混凝沉淀的特点、基本概念及沉淀规律。 2. 掌握混凝实验方法，了解混凝净水作用及影响因素。 3. 确定混凝剂的最佳投放量和选择最佳 PH 值。 二、主要配置： 六联搅拌装置、烧杯、加药杯 . 洗耳球、移液管、照明装置、控制屏及不锈钢台架等。 三、技术指标： 1. 环境温度： 5 ℃～ 40 ℃，配电： AC220V ， 260W 。 2. 搅拌装置：功率 260W ，调速范围 0…

HYD-HN-5混凝沉淀实验装置

一、功能：

1.了解混凝沉淀的特点、基本概念及沉淀规律。

2.掌握混凝实验方法，了解混凝净水作用及影响因素。

3.确定混凝剂的最佳投放量和选择最佳PH值。

二、主要配置：

六联搅拌装置、烧杯、加药杯. 洗耳球、移液管、照明装置、控制屏及不锈钢台架等。

三、技术指标：

1.环境温度：5℃～40℃，配电：AC220V，260W。

2.搅拌装置：功率260W，调速范围0-1800r/min。

3.用户需自备混凝剂（铁盐、助凝剂等）、6个100ml加药杯、1个100ml洗耳球、6根移液管。

4.实验操作台为不锈钢方管；实验桌面板及电控柜均为精致不锈钢板材。设备采用箱式布局设计，装置结构紧凑，外形美观，流程简单,操作方便。

5.外形尺寸：约1000×500×1500mm。（带滑轮及禁锢脚）

HYD-GL-4 · 过滤与反冲洗实验装置

HYD-GL-4 过滤与反冲洗实验装置 一、功能： 1 、熟悉普通快滤池的过滤、反冲洗的工作过程。 2 、观察反冲洗膨胀率、冲洗强度、滤层分布。 3 、测定过滤后水浊度曲线及水头损失曲线。 二、主要配置： 供水箱、水泵、流量计、过滤柱、空压机、测压板、管道、阀门、不锈钢实验台框架及控制开关等。 三、技术参数： 1 、供水箱：容积约 30L ，优质不锈钢锈材质。 2 、水泵：品牌高档自吸水泵，额定流量 1.3m3/h ，吸程 7m ，扬程…

HYD-GL-4过滤与反冲洗实验装置

一、功能：

1、熟悉普通快滤池的过滤、反冲洗的工作过程。

2、观察反冲洗膨胀率、冲洗强度、滤层分布。

3、测定过滤后水浊度曲线及水头损失曲线。

二、主要配置：

供水箱、水泵、流量计、过滤柱、空压机、测压板、管道、阀门、不锈钢实验台框架及控制开关等。

三、技术参数：

1、供水箱：容积约30L，优质不锈钢锈材质。

2、水泵：品牌高档自吸水泵，额定流量1.3m3/h，吸程7m，扬程15m,功率125W。

4、滤柱：有机玻璃材质，Φ90×1200mm。其上装有若干取样口。

5、空压机：无油静音空压机，功率550W，排气量40 L/min，储气罐8L，工作压力0.7MPa。

6、流量计：气体流量计为玻璃转子流量计。反冲洗流量计及污水流量计为管道式塑料转子流量计。

7、测压板：压差计φ8×1200mm，指示液为水；透明有机玻璃材质。

8、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

9、环境温度：5℃～40℃，配电： 220V。

10、外形尺寸：约800mm×450mm×1600mm，（带滑轮及禁锢脚）

HYD-CASS-3 · CASS实验装置（连续进水活性污泥法处理废水）

HYD-CASS-3 型 CASS 实验装置（连续进水活性污泥法处理废水） 一、功能： 1. 了解 CASS 实验装置的基本结构和工艺流程。 2. 通过不同的水力停留时间，重点探讨 CASS 工艺处理低温生活污水（ 4 — 8 ℃）的可行性，及低温环境下的最佳工程设计参数。 3. 掌握影响其处理能力的因素和条件。 二、主要配置： 原水箱、选择池、 CASS 主反应器、气泵、水泵、流量计、阀门、不锈钢实验台框架及控制柜。 三、技术指标： …

HYD-CASS-3型CASS实验装置（连续进水活性污泥法处理废水）

一、功能：

1.了解CASS实验装置的基本结构和工艺流程。

2.通过不同的水力停留时间，重点探讨CASS工艺处理低温生活污水（4—8℃）的可行性，及低温环境下的最佳工程设计参数。

3.掌握影响其处理能力的因素和条件。

二、主要配置：

原水箱、选择池、CASS主反应器、气泵、水泵、流量计、阀门、不锈钢实验台框架及控制柜。

三、技术指标：

1.环境温度：5℃～40℃，配电：220V， 500W。

2.选择池：容积约20L，透明有机玻璃材质。

3.CASS主反应器：容积约40L，透明有机玻璃材质。

4.气泵： 80W，最大排气量70L/min。

5.水泵：功率90W，扬程：8m，额定流量：10L/min。

6.流量测量与调节：转子流量计，液体流量: 16-160L/h，气体流量：40-400L/h。

7.原水箱：容积约30L，优质PVC材质。

8.实验操作台为不锈钢方管；实验桌面板及电控柜均为精致不锈钢板材。设备采用箱式布局设计，装置结构紧凑，外形美观，流程简单,操作方便。

9.外形尺寸：约1200×500×1500mm。（带滑轮及禁锢脚）

HYD-UASB-2 · UASB水处理实验装置

HYD-UASB-2 型 UASB 水处理实验装置 一、功能： 1. 掌握厌氧消化实验方法及各项指标的测定分析方法 2. 掌握污水高负荷厌氧消化连续实验方法及数据处理 3. 对不同消化工艺进行对比实验，确定有机物分解率、产气率、与投配比关系（中温常规消化） 二、主要配置： 配水箱、水泵、恒流泵、循环泵、流量计、 UASB 反应器、湿式气体流量计、恒温水浴、温控仪、不锈钢实验台框架及控制柜。 三、技术指标： 1. 环境温度： 5 ℃～ 4…

HYD-UASB-2型UASB水处理实验装置

一、功能：

1.掌握厌氧消化实验方法及各项指标的测定分析方法

2.掌握污水高负荷厌氧消化连续实验方法及数据处理

3.对不同消化工艺进行对比实验，确定有机物分解率、产气率、与投配比关系（中温常规消化）

二、主要配置：

配水箱、水泵、恒流泵、循环泵、流量计、UASB反应器、湿式气体流量计、恒温水浴、温控仪、不锈钢实验台框架及控制柜。

三、技术指标：

1.环境温度：5℃～40℃，配电：AC220V，2500W，单相三线制。

2.UASB反应器：尺寸Φ150×1500mm，带夹套保温、内设三相分离器，优质有机玻璃制作，便于观察实验过程。

3.湿式气体流量计，额定流量：0.5m3/h,容积：5L/rpm，精度：±1% 。

4.蠕动泵（恒流泵）：流量0.1-575ml/min，进出口内径Φ6mm。

5.循环水泵：额定流量10L/min，功率90W，扬程8m。

6.水泵：额定流量15L/min，功率120W，扬程12m。

7.恒温水浴：304不锈钢，容积20L，加热功率2*1.0KW，自动控温。

8.配水箱：容积约80L，优质不锈钢材质。

9.实验操作台为不锈钢方管；实验桌面板及电控柜均为精致不锈钢板材。设备采用箱式布局设计，装置结构紧凑，外形美观，流程简单,操作方便。

10.外形尺寸：约1000×800×1800mm。（带滑轮及禁锢脚）

HYD-SJ-1 · 臭氧紫外光杀菌分点测定系统实验装置

HYD-SJ-1 臭氧紫外光杀菌分点测定系统实验装置 一、功能： 1. 了解臭氧杀菌和紫外光杀菌的工作原理。 2. 测定不同时间废水中有机物浓度的变化，比较不同有机废水 COD 浓度的变化规律。 二、主要配置： 矩形槽反应器、紫外灯、臭氧发生器、充氧泵、水泵、流量计、臭氧布气管、电路控制系统、不锈钢实验台框架及控制柜。 三、技术指标： 1. 环境温度： 5 ℃～ 40 ℃，配电： 220V ， 300W 。 2. 气泵：功率 100W …

HYD-SJ-1臭氧紫外光杀菌分点测定系统实验装置

一、功能：

1.了解臭氧杀菌和紫外光杀菌的工作原理。

2.测定不同时间废水中有机物浓度的变化，比较不同有机废水COD浓度的变化规律。

二、主要配置：

矩形槽反应器、紫外灯、臭氧发生器、充氧泵、水泵、流量计、臭氧布气管、电路控制系统、不锈钢实验台框架及控制柜。

三、技术指标：

1.环境温度：5℃～40℃，配电：220V，300W。

2.气泵：功率100W，最大排气量85L/min。

3.臭氧发生器：臭氧气量5g/h,臭氧浓度:10-60mg/L。

4.水泵：最高扬程：8m，最大流量：12L/min,功率90W。

5.流量测量与调节：转子流量计，气体流量：16-160L/h,液体流量：16-160L/h。

6.矩形槽反应器尺寸：尺寸550×200mm，有机玻璃制作；紫外灯：253.7nm。

7.各项电路指示，流量，阀门操作均在控制柜面板进行。

8.控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

9.外形尺寸：约1000×500×1500mm。（带滑轮及禁锢脚）

HYD-Q506 · 旋风除尘器实验装置

HYD-Q506 旋风除尘器实验装置 一 . 实验目的 1. 掌握旋风除尘器的结构与除尘原理，全面了解影响旋风除尘器性能的主要因素。 2. 掌握管道中个点流速和气体流量的测定方法。 3. 掌握旋风除尘器压力损失和阻力系数的测定方法。 4. 掌握旋风除尘器效率的测定方法。 二 . 技术指标 1. 整套装置动力为负压式，处理气量约 400m3/h 。 2. 压力降： <2000Pa ，除尘效率： 70% ，气体含尘浓度： <50g/ m3 …

HYD-Q506旋风除尘器实验装置

  一.实验目的
1.掌握旋风除尘器的结构与除尘原理，全面了解影响旋风除尘器性能的主要因素。
2.掌握管道中个点流速和气体流量的测定方法。
3.掌握旋风除尘器压力损失和阻力系数的测定方法。
4.掌握旋风除尘器效率的测定方法。
二.技术指标
1.整套装置动力为负压式，处理气量约400m3/h。
2.压力降：<2000Pa，除尘效率：70%，气体含尘浓度：<50g/ m3。
3.处理粉尘粒径：0.1~5µm，进气粉尘浓度600~1000ppm，尾气粉尘浓度180~300 ppm。
4.工作电源：AC380V±10%、50Hz，三相五线制，功率1600W。安全保护：具有接地保护、漏电保护、过流保护。
5.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸30*30mm。
6.实验管路、弯头、快速连接件：采用304不锈钢材质，Φ89mm。
7.台面采用304不锈钢板，框架实验台采用38*38mm不锈钢方管、脚轮均为万向带禁锢。
8.装置外形尺寸：2000mm×516mm×1950mm。
三.主要配置及参数
1.旋风除尘器1套：透明有机玻璃材质、壁厚7.5mm。
2.有机玻璃卸除灰尘装置1套：卡盘连接，方便装卸。
3.粉尘分布器1套：不锈钢材质，通过丝杆旋转将粉尘送入实验管道。
4.管道气尘混合器1套：采用叶片式混合器。
5.U形压力计2个、L型皮托管1套、人工监测进出口2组、测压点2组、透明测压软管1批。
6.离心通风机1台：电压380V、功率750W、风量402~545m3/h。
7.变频器1套：控制风机转矩调节风量大小。
8.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；正泰电器：接触器、带灯自锁按钮开关、急停按钮开关、漏电保护空气开关等组成。
