HYD-181 · 四合一机床电气控制技能实训考核装置

HYD-181 四合一机床电气控制技能实训考核装置 一、产品概述 机床电气控制技能实训考核装置是按照劳动和社会保障部颁发的 “ 工人等级标准 ” 和 “ 职业技能鉴定 ” 规范要求，结合工厂生产实际和职业岗位的技能要求，按照职业教育和实训考核特点而设计的产品。其适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、机床电路维修等课程的实训与考核，也适合技工学校机电类专业《电气设备维修》课程的实习、安装，维修电工技师班培训和实…

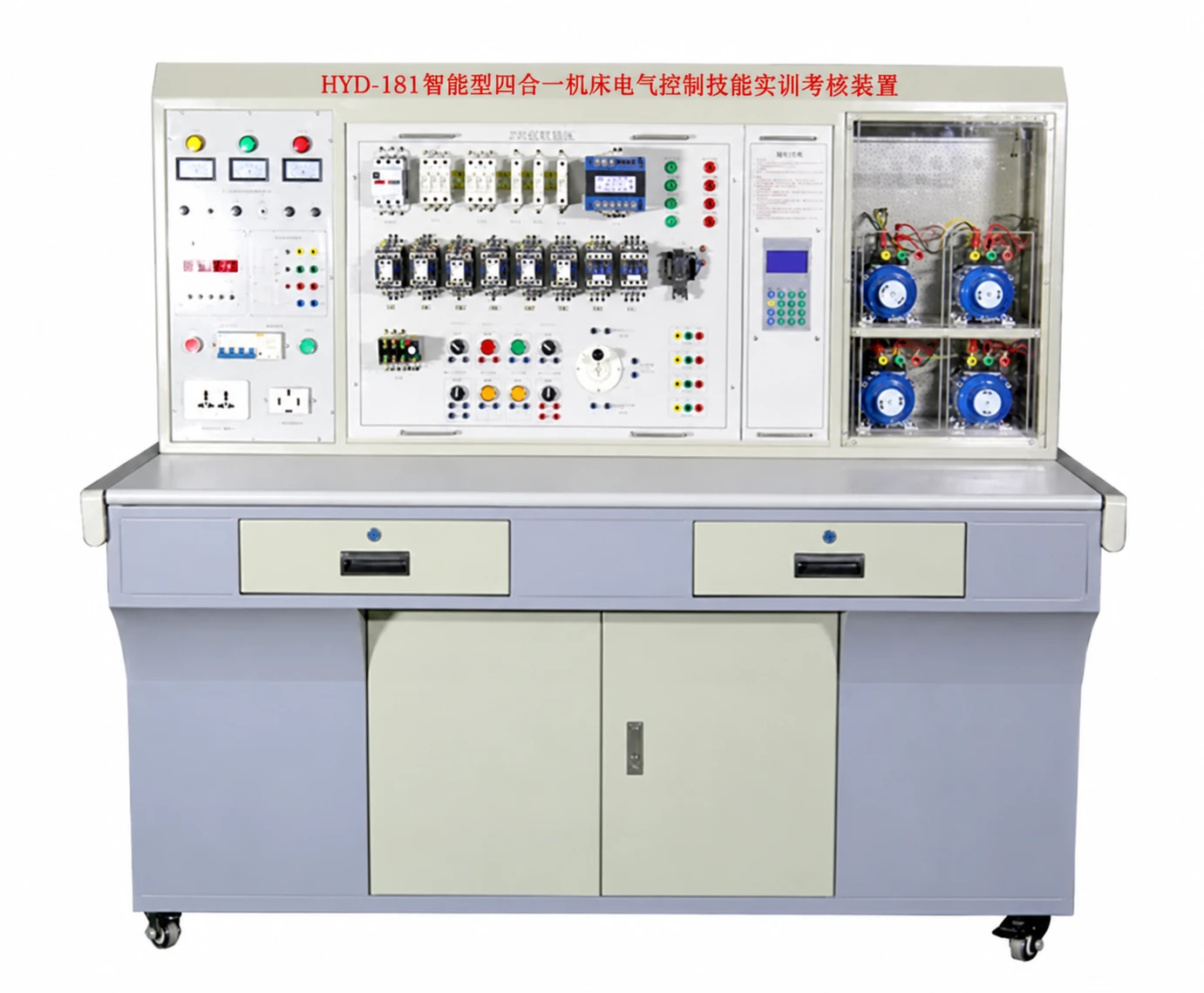

HYD-181四合一机床电气控制技能实训考核装置

一、产品概述
机床电气控制技能实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求，结合工厂生产实际和职业岗位的技能要求，按照职业教育和实训考核特点而设计的产品。其适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、机床电路维修等课程的实训与考核，也适合技工学校机电类专业《电气设备维修》课程的实习、安装，维修电工技师班培训和实操。
二、适用范围
通过更换挂箱能完成以下四种机床电路的实训考核：
1、X62W型万能铣床电气技能实训考核
2、T68卧式镗床电路技能实训考核
3、Z3040摇臂钻床电路技能实训考核
4、M7130 平面磨床电气技能实训考核
每个电路均设有17-25个故障点，通过挂箱上的故障设置盒随机设计故障点。
三、特点
1、一台装置能完成四种机床电路的实训考核，经济效益显著。
2、设有电压型和电流型保护器，能确保操作者人身安全，还设有实验管理器，可设定实训时间，定时报警且切断电源。为学员的考核提供一个统一的标准。
3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路，一旦发生即切断电源且告警，故障排除按下复位按钮后才能重新启动电源，确保设备安全。
四、技术性能
1、输入电源：三相四线～380V±10%  50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1400mm
五、装置的构成及功能
装置主要有实训屏、实训机床电路挂箱、实训桌等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源，且设有报警与复位功能。
（4）实验管理器：具有设定实训时间，定时报警、切断电源等功能。
（5）设有380V和220V插座，为外部仪器提供工作电源。
2、辅助器件安装屏
右边安装屏装有实训考核用的演示及验证电机，电机所有的接线口都已引到面板上，通过专用安全导线与实训考核电路挂箱连接。
3、故障分析考核系统
（1）学生通过扫码现场二维码实现学号登陆，进入考核界面。
（2） 教师远程监考功能，通过扫描二维码可以进行考核现场实时图像监控及现场声音播放。
（3）教师即可以本地设置考核故障点，也可以通过移动设备（如平板电脑或手机）进行远程设置考核故障点；
（4）教师可以本地查询学号、分数、考核用时及设备号，也可以通过移动设备（如平板电脑或手机）进行远程查询学号、分数、考核用时及设备号；
（3）信息显示设备连接状态，考核信息查询。
（4）控制：设置考核故障点，可以设置24路故障，可根据实际需求添加128路。可设置考核时间，考核项目。
（5）设备电源使用权限管理，只有给了权限设备才能上电，或者考核结束设备自行断电。
（6）历史数据查询功能：显示学号、分数、设备号、考核时间的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
（7）数据报表功能：可根据起止时间、时间间隔、数据类型进行生成数据表格，表格可以导出excel。
（8）设备报警功能：通过物联网将报警信号上传到云平台，通过云平台向设置的微信推送报警信号。
（9）设有考核完成指示及故障清除功能。
4、机床电气实训仿真软件
包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。
2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。
3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件
原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；
接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；
故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；
4)习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；
5)书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。
（二）X62W万能铣床电路技能实训考核装置故障点设置一览表：

（二）T68卧式镗床电路技能实训考核挂箱故障点设置一览表：

（三）Z3040摇臂钻床电路技能实训考核装置故障点设置一览表：

（四）M7130 平面磨床电气技能实训考核挂箱故障点设置一览表：

HYD-JC-4 · 机床电气技能实训考核鉴定装置（柜式双面、四合一、四种机床)

HYD-JC-4 型机床电气技能实训考核鉴定装置（柜式双面、四合一、四种机床 ) 一、概 述 机床电气技能考核实训装置 ，是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该 装置 全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路…

HYD-JC-4型机床电气技能实训考核鉴定装置（柜式双面、四合一、四种机床)

一、概 述

机床电气技能考核实训装置，是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

二、特 点

本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，每一面分别设有一台铣床和一台车床，卧式镗床和摇臂钻床，其配电柜将四种机床电气线路合为一体，该控制柜的结构设计合理紧凑。

直观性强，通过操作可熟悉机床的电气控制线路的原理和特点

技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分析及排除的训练要求

配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准

三、机床电气技能培训考核柜的技术参数

1、输入电压：三相四线～380V±10% 50Hz

2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：800mm×600mm×1500mm

5、设备重量：200kg

三、装置主要由以下几个部分组成

1、控制柜门

在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。X62W型万能铣床、T68型卧式镗床、Z3040B型摇臂钻床、C6140型普通车床的操作按钮和动作指示以及肆种机床电路的切换开关；

通过电压指示切换开关，在电压表上分别能指示电网的UUV、UVW、UWU线电压值；交流电流表用来监视负载的大小；

定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。此外，还可以自动记录由操作错误而造成的漏电告警次数，为学生实训技能的考核提供了一个统一的标准。

2、控制柜主体

1、分为X62W万能铣床的电气线路部分，在该面板上装有X62W铣床所有的元器件；

2、分为T68型卧式镗床的电气线路部分，在该面板上装有T68型卧式镗床所有的元器件；

3、分为Z3040B型摇臂钻床电气线路部分，在该面板上装有Z3040B型摇臂钻床所有的元器件；

4、分为C6140型普通车床电气线路部分，在该面板上装有C6140型普通车床所有的元器件；

5、分为电机面板，共有三台电机，它们分别用来模拟实际机床各种运动部分的动作，电机和速度继电器的线头全部用柱子引到面板上，方便测试。

3、云故障动态分析考核系统

1）软件自带题库，题库容量为不少于1300题；

2）考核题型包含：判断题、单选题、多选题、实操故障题四种题型；

3）教师可将实操故障考核题目发送至考核终端，由考核终端对应考核题目产生故障点；

4）老师能对题库进行编辑或设计、编辑，系统可以输入图片，图片可以进行缩放、要求具有设备联机考试功能，具有修改及编辑考试规则的功能，如：分数、题目的最大数量、发题模式（手动或随机）、控制设备电源等功能；

5）要求系统具有随机出题功能模式，能够有效地防止作弊行为，学生答题完成后能够实现自动评分；

6）系统必须具有实时成绩单和历史成绩单，可以打印保存等；

7）教师可以通过手机或者平板电脑扫描二维码登录云平台或直接输入网址设置考核题目类型、答题数量、考核时间、考核开始等；

8）教师能通过手机或者平板电脑扫描二维码登录云平台控制试验台电源启停；

9）考核终端有学生登录界面、注册界面及答题界面；

10）考核终端学生具有检查校对答案以后提交功能。

4、机床电气实训仿真软件

包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。

2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。

3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件

原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；

接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；

故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；

4)习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；

5)书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。

四、完成的实训项目

1、认识低压电气的结构

2、C6140普通车床电气控制培训

3、C6140普通车床电气线路排故考核

4、X62W万能铣床电气控制培训

5、X62W万能铣床电气线路排故考核

6、Z3040B型摇臂钻床电气控制培训

7、Z3040B型摇臂钻床电气线路排故考核

8、T68型卧式镗床电气控制培训

9、T68型卧式镗床电气线路排故考核

10、通过操作机床，掌握常用机床的操作方法

HYD-182 · 智能机床电路实训考核装置

HYD-182 智能机床电路实训 考核装置 一、产品概述 智能机床电路实训 考核设备 符合《维修电工》国家职业资格三级实训考核要求，根据其中对机床电路的维修、维护以及对机床电路的 PLC 控制而改造开发制造的。适合与初级、中级、高级电工以及技师的实训与考核。 智能机床电路考核实验考核设备采用模块化设计，所有实验模块都是标准化的制作，通过接插头的方式与机头进行连接。每种模块都包含该种机床电路所用到的元器件，并合理地分布在实验模块上，可以通…

HYD-182智能机床电路实训考核装置
一、产品概述

智能机床电路实训考核设备符合《维修电工》国家职业资格三级实训考核要求，根据其中对机床电路的维修、维护以及对机床电路的PLC控制而改造开发制造的。适合与初级、中级、高级电工以及技师的实训与考核。
智能机床电路考核实验考核设备采用模块化设计，所有实验模块都是标准化的制作，通过接插头的方式与机头进行连接。每种模块都包含该种机床电路所用到的元器件，并合理地分布在实验模块上，可以通过两种方式进行连接：
经典电路的排故实验：在这种模式下，各种元器件都已经连接成该种机床的电路，老师可以通过智能考核系统或手动设置故障点，学员需要通过测量各个元器件的开放触点进行诊断工作，这样可以训练学员对实际电路的掌握，及综合电工知识的运用情况；
数控化改造实验：在这种模式下，各种有关输入输出的元器件都会脱离原机床电路，其控制触点将会引到插线端子上，学员只需通过迭插线将器件与PLC相连，以及对PLC的编程，就可通过程序控制该种机床的工作。
另外还配有实操模块，学生可以利用这个模块进行基础电工及照明线路的接线实操，同时可以利用转接导线进行PLC控制改造实验。
二、技术参数
1.工作电源：三相五线 AC380±10％ 50Hz
2.额定功率：1.5KW
3.环境温度：－10℃～40℃
4.相对湿度：≤85%
5.外形尺寸：2150×800×1650mm（含电脑桌）
6.三相电机：380V 180W
7.PLC：三菱FX3U 48MR
8.设备重量：168kg
三、产品结构
（一）电源控制屏
功能：包含三相电源控制区、电机测试区、PLC实训区、按钮及信号灯控制区、手动排故区等，满足实训需求。
1. 材质：优质冷扎钢板，表面静电喷塑处理。
2. 电源控制区：
3. 有三相电源指示，电源采用启动与停止按钮控制， 设计有急停按钮，当出现危险时，可迅速切断总电源。照明开关可控制设备照明灯的关断。
4. 按钮、指示灯控制区：
5. 采用开门式结构，门板上安装有6个信号指示灯，2个旋钮式开关、10个按钮开关，所有控制端口采用船形插座输出。
6. PLC控制区：
PLC所有控制端子引至面板，开放式设计，设计有两种接线方式，方便学员操作。主要器件
7. 电机测试区：
1)所有电机均能通过透明有机玻璃窗观测到，并且控制端都以插线端子的形式引出，方便学员实训。主要器件参数如下：
A、三相异步电动机 4台
B、双速电动机 （带速度继电器） 1台
8. 学生实训技能评分系统
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
 3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
9. 机床电气实训仿真软件
包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。
2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。
3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件
原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；
接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；
故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；
4)习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；
5)书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。
（二）钢制实训桌
1、桌身：顔色采用蓝白相间，抽屉采用三个滑轨，可放置实训工具、导线等，下部分别设置了双层储物空间，采用单开门与双开门结构，并配有钥匙，方便管理。2、桌面：采用25mm厚高密度纤维板，外贴防火板，PVC截面封边，桌边半圆型设计。桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、装有4只万向轮，其中2保有刹，便于移动与固定。
（三）钢制电脑桌
1、桌身：设计有滑轨抽屉式键盘，可放置键盘，下部右侧设置了电脑放置区，采用单开门构，并配有钥匙，方便管理。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
2、桌面：采用25mm厚高密度纤维板，外贴防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、装有4只万向轮，其中2保有刹，便于移动与固定。
（四）钢制模块贮存柜
采用优质钢板做骨架，经过机械加工成型，双面亚光密紋喷塑处理，整机既坚固耐用，又美观大方。柜子采用双开门设计，内部空间分为5层，可放置5个模块，并配有钥匙，方便管理。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
（五）实训模块
采用挂箱式模块化设计，标准化的尺寸设计，元器件布局合理，采用挂钩式设计，更换操作容易，固定牢靠，无间隙不晃动。机床电路并且具有故障设置装置以及电路切换装置。面板文字符采用现代喷字技术处理，使面板标识清晰且经久耐用。模块安放区，使操作更加方便，固定更加牢固。
1、T68卧式镗床模块：可完成T68卧式镗床电气控制线路实训与故障诊断，T68卧式镗床PLC改造。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
（3）电气控制线路采用硬线连接，接点套号码管，整齐美观。
（4）面板上主要安装有T68卧式镗床电气控制元件，布局合理，实训操作方便。
（5）强弱电采用不同的接线端子，强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板，作为测试孔。
（6）T68卧式镗床模块设有18个常见故障：
1）、所有电机缺相，控制回路失效；
2）、主轴电机及工作台电机，无论正反转均缺相，控制回路正常；
3）、主轴正转缺相；
4）、主轴正、反转均缺一相；
5）、进给电机快速移动正转时缺一相；
6）、进给电机无论正反转均缺一相；
7）、控制回路及照明回路均没电；
8）、除照明灯及通电指示外，其它控制全部失效；
9）、当操作手柄下SQ4时，SQ3未压下（接通），但控制回路失效，通电指示灯仍亮；
10）、主轴正转不能启动，但能点动；
11）、主轴电机正转点动与启动均失效；
12）、控制回路全部失效；
13）、主轴电机反转不能启动、点动；
14）、主轴电机反转只能点动；
15）、主轴电机不能反转；
16）、主轴电机的高低速运行及快速移动电机的快速移动均不可启动；
17）、主轴变速与进给变速时手柄拉出SQ2均不能断开，M1仍在运行；
18）、主轴电机高低速均不启动；
2、Z3050型摇臂钻床模块：可完成TZ3050型摇臂钻床电气控制线路实训与故障诊断，Z3050型摇臂钻床PLC改造。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
（3）电气控制线路采用硬线连接，接点套号码管，整齐美观。
（4）面板上主要安装有Z3050型摇臂钻床电气控制元件，布局合理，实训操作方便。
（5）强弱电采用不同的接线端子，强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板，作为测试孔。
（6）Z3050型摇臂钻床模块设有16种常见故障：
1) M4 启动后缺一相。
2) M1 启动后缺一相。
3)除冷却泵电机可正常运转外，其余电机及控制回路均失效。
4)摇臂上升时电机缺一相。
5) M3 液压松紧电机缺一相。
6)除照灯外，其它控制全部失效。
7) QF1 不能吸合。
8)按摇臂上升时液压松开无效，且 KT1 线圈不得电。
9)摇臂升降控制，液压松紧控制，立柱与主轴箱控制失效。
10)液压松开正常，摇臂上升失效。
11)摇臂下降控制、液压松紧控制、立柱与主轴箱控制失效，KT1 线圈能得电。
12)摇臂液压松开失效；立柱和主轴箱的松开也失效。
13)液压夹紧控制失效。
14)摇臂升降操作后，液压夹紧失效、立柱与主轴箱控制失效。
15)摇臂升降操作后，液压自动夹紧失效。
16)立柱和主轴箱的液压松开和夹紧操作均失效。
3、M7120型平面磨床模块：可完成M7120型平面磨床电气控制线路实训与故障诊断，M7120型平面磨床PLC改造。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
（3）电气控制线路采用硬线连接，接点套号码管，整齐美观。
（4）面板上主要安装有M7120型平面磨床电气控制元件，布局合理，实训操作方便。
（5）强弱电采用不同的接线端子，强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板，作为测试孔。
（6）M7120型平面磨床模块设有16个常见故障：
1)液压泵电动机缺一相。
2)砂轮电动机、冷却泵电动机均缺一相（同一相）。
3)砂轮电动机缺一相。
4)砂轮下降电动机缺一相。
5)控制变压器缺一相,控制回路失效。
6)控制回路失效。
7)液压泵电机不启动。
8) KA 继电器不动作，液压泵、砂轮冷却、砂轮升降、电磁吸盘均不能启动。
9)砂轮上升失效。
10)电磁吸盘充磁和去磁失效。
11)电磁吸盘不能充磁。
12)电磁吸盘不能去磁。
13)整流电路中无直流电，KA 继电器不动作。
14)照明灯不亮。
15)电磁吸盘充磁失效。
16)电磁吸盘不能去磁。
4、M1432外圆磨床模块：可完成M1432外圆磨床电气控制线路实训与故障诊断，M1432外圆磨床PLC改造。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
（3）电气控制线路采用硬线连接，接点套号码管，整齐美观。
（4）面板上主要安装有M1432外圆磨床电气控制元件，布局合理，实训操作方便。
（5）强弱电采用不同的接线端子，强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板，作为测试孔。
（6）M1432外圆磨床模块设有16个常见故障：
1)液压泵电动机缺一相。
2)砂轮电动机、冷却泵电动机均缺一相。
3)砂轮电动机缺一相。
4)砂轮下降电动机缺一相。
5)控制变压器缺一相,控制回路失效。
6)控制回路失效。
7)液压泵电机不启动。
8) KA 继电器不动作，液压泵、砂轮冷却、砂轮升降、电磁吸盘均不能启动。
9)砂轮上升失效。
10)电磁吸盘充磁和去磁失效。
11)电磁吸盘不能充磁。
12)电磁吸盘不能去磁。
13)整流电路中无直流电，KA 继电器不动作。
14)照明灯不亮。
15)电磁吸盘充磁失效。
16)电磁吸盘不能去磁。
5、Z35摇臂钻床模块：可完成Z35摇臂钻床电气控制线路实训与故障诊断，Z35摇臂钻床PLC改造。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
（3）电气控制线路采用硬线连接，接点套号码管，整齐美观。
（4）面板上主要安装有Z35摇臂钻床电气控制元件，布局合理，实训操作方便。
（5）强弱电采用不同的接线端子，强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板，作为测试孔。
（6）Z35摇臂钻床模块设有16个常见故障：
1) M4 启动后缺一相。
2) M1 启动后缺一相。
3)除冷却泵电机可正常运转外，其余电机及控制回路均失效。
4)摇臂上升时电机缺一相。
5) M3 液压松紧电机缺一相。
6)除照灯外，其它控制全部失效。
7) QF1 不能吸合。
8)按摇臂上升时液压松开无效，且 KT1 线圈不得电。
9)摇臂升降控制，液压松紧控制，立柱与主轴箱控制失效。
10)液压松开正常，摇臂上升失效。
11)摇臂下降控制、液压松紧控制、立柱与主轴箱控制失效，KT1 线圈能得电。
12)摇臂液压松开失效；立柱和主轴箱的松开也失效。
13)液压夹紧控制失效。
14)摇臂升降操作后，液压夹紧失效、立柱与主轴箱控制失效。
15)摇臂升降操作后，液压自动夹紧失效。
16)立柱和主轴箱的液压松开和夹紧操作均失效。
6、CA6140卧式车床模块：可完成CA6140卧式车床电气控制线路实训与故障诊断，CA6140卧式车床PLC改造。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
（3）电气控制线路采用硬线连接，接点套号码管，整齐美观。
（4）面板上主要安装有CA6140卧式车床电气控制元件，布局合理，实训操作方便。
（5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
（6）CA6140卧式车床模块设有10个常见故障：
1）、主轴电机缺相，在进KM1触点之前断路；
2）、主轴电机缺相，在KMM1触点与FR1之间断路；
3）、控制回路失效，在FU1与TC之间断路；
4）、刀架快速移动电机缺一相，在FU1与KA2触点之间断路；
5）、刀架快速移动电机缺一相，在KA2触点与刀架快移电机之间断路；
6）、主轴电机，刀架快移，冷却泵控制失效，变压器TC与FU2之间断路；
7）、主轴电机、刀架快移、冷却泵控制失效。热电器FR1与FR2两常闭触点之间断路；
8）、主轴电机不能启动，KM1线包到TC间断路；
9）、刀架快移、冷却泵间控制均不能控制。按钮SB1与SB2之间连线断开；
10）、冷却泵控制失效，启动按钮QS2与KM1常开触点之间开路；
7、X62W万能铣床模块：可完成X62W万能铣床电气控制线路实训与故障诊断，X62W万能铣床PLC改造。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
（3）电气控制线路采用硬线连接，接点套号码管，整齐美观。
（4）面板上主要安装有X62W万能铣床电气控制元件，布局合理，实训操作方便。
（5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
（6）X62W万能铣床模块设有16个常见故障：
1)主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电。
2) 主轴电机无论正反转均缺一相。
3) 进给电机反转缺一相。
4) 快速进给电磁铁不能动作。
5)照明及控制变压器没电，照明灯不亮，控制回路失效。
6)控制变压器缺一相，控制回路失效。
7)照明灯不亮。
8)控制回路失效。
9)控制回路失效。
10)主轴制动、冲动失效。
11)主轴不能启动。
12)主轴不能启动。
13)工作台进给控制失效。
14)工作台向下、向右、向前进给控制失效。
15)工作台向后、向上、向左进给控制失效。
16)两处快速进给全部失效。
8、电动葫芦模块：可完成电动葫芦电气控制线路实训与故障诊断，电动葫芦PLC改造。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
（3）电气控制线路采用硬线连接，接点套号码管，整齐美观。
（4）面板上主要安装有电动葫芦电气控制元件，布局合理，实训操作方便。
（5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
（6）电动葫芦模块设有16个常见故障：
1）吊钩电机和移动电机均缺一相；
2）吊钩电机和移动电机均缺一相，显示及控制回路均失效。
3）吊钩上升时，制动电磁铁失效；吊钩下降时，吊钩电机缺一相；
4）制动电磁铁失效；
5）制动电磁铁失效；
6）移动电机缺一相；
7）移动电机后移时缺一相；
8）显示及控制回路失效；
9）指示灯不亮，控制回路失效；
10）一开电源，吊钩电机就处于上升状态；
11）按下SB1，KM1线圈不吸合；
12）按下SB1，KM1线圈不吸合；
13）吊钩下降及移动控制失效；
14）按下SB2，KM2线圈不吸合；
15）按下SB2，KM2线圈不吸合；
16）移动控制失效；
9、电拖技能实训模块：可完成电力拖动基本技能学训。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）实训模块电源输出区
N、PE端口：实训时中性线和保护接地的选用端口；U、V 、W 端口 ：实训时三相电源输入端口；FU1-FU5端 口 ：供电路实训时，作为短路保护选用；110V、6.3V、0V 端口：是控制变压器的相应输出。
（3）按钮、开关、指示灯控制区：
EL指示灯：供实训时可选作模拟照明电路工作状态指示灯。 HL1-HL5指示灯：供实训时，可选作电路的功能状态指示灯。SB1-SB6：对应实训屏上按钮的触点区（设备启动时有效）。SA1-SA2开关：供电路实训时可作功能开关选用。 KT1-KT4：时间继电器，其线圈电压为110V，均为通电延时。 SQ1-SQ4：行程开关，供电路实训时选用。
（4）交流接触器安装区：
KM1-KM8：交流接触器，供电路实训时选用。KA1、KA2：为中间继电器，其线圈电压为110V交流。FR1、FR2：热继电器，供电路实训时选用。
10、中级电工PLC电气控制模块：可完成电力拖动PLC电气控制学训。
（1）材质：底盒采用钢质双面喷塑结构，采用铝质板面，文字符采用现代彩色喷印技术处理，使面板标识清晰且经久耐用。
（2）实训模块电源输出区（在实训模块的左上方）
N、PE端口：实训时中性线和保护接地的选用端口，U、V、W端口：实训时三相电源输入端口。
FU1-FU5端口：供电路实训时，作为短路保护选用。110V、6.3V、0V端口：是控制变压器的相应输出。
（3）按钮、开关、指示灯控制区:
a.EL指示灯：供实训时可选作模拟照明电路工作状态指示灯。
b.HL1-HL5指示灯：供实训时，可选作电路的功能状态指示灯。
c.SB1-SB6：对应实训屏上按钮的触点区（设备启动时有效）。
d.SA1-SA2开关：供电路实训时可作功能开关选用。
e.VD、R：二极管、电阻供电路实训时选用。
f.SQ1-SQ4：行程开关，供电路实训时选用。
g.FR1、FR2：热继电器，供电路实训时选用。
（4）交流接触器安装区：
KM1-KM8：交流接触器，供电路实训时选用。
四、实训项目
1.电气控制培训项目
1)T68型卧式镗床
2)Z3050型摇臂钻床
3)M7120型平面磨床
4)M1432外圆磨床
5)Z35摇臂钻床
6)CA6140卧式车床
7)X62W万能铣床
8)电动葫芦
2.机床电路查故排故实训考核项目
1)T68型卧式镗床
2)Z3050型摇臂钻床
3)M7120型平面磨床
4)M1432外圆磨床
5)Z35摇臂钻床
6)CA6140卧式车床
7)X62W万能铣床
8)电动葫芦
3.PLC控制改造实训考核项目
1)T68型卧式镗床
2)Z3050型摇臂钻床
3)M7120型平面磨床
4)M1432外圆磨床
5)Z35摇臂钻床
6)CA6140卧式车床
7)X62W万能铣床
8)电动葫芦
9)电动机点动与联动控制
10)电动机正反转控制
11)星角启动控制
12)往返控制电路
13)皮带机组控制电路
4.实操实训
1)异步电动机点动控制电路
2)异步电动机自锁控制电路
3)具有过载保护自锁控制电路
4)异步电动机单向点动起动控制电路
5)异步电动机两地控制电路
6)异步电动机联锁正反转控制电路
7)正反转点动、起动控制电路
8)双重联锁正反转控制电路
9)自动往返控制电路
10)位置开关作自动停止正反转起动控制电路
11)带有点动的自动往返控制电路
12)异步电动机星、三角控制电路
13)接触器控制星三角形控制电路
14)串电阻降压起动控制电路
15)异步电动机反接制动控制电路
16)异步电动机能耗控制电路
17)双速电动机的切换运行控制
5.PLC控制电气实训
1)异步电动机点动控制电路
2)异步电动机自锁控制电路
3)具有过载保护自锁控制电路
4)异步电动机单向点动起动控制电路
5)异步电动机两地控制电路
6)异步电动机联锁正反转控制电路
7)正反转点动、起动控制电路
8)双重联锁正反转控制电路
9)自动往返控制电路
10)位置开关作自动停止正反转起动控制电路
11)带有点动的自动往返控制电路
12)异步电动机星、三角控制电路
13)接触器控制星三角形控制电路
五、配置清单

HYD-2 · 综合机床电气电路实训考核鉴定装置（四个机床电路）

HYD-2 综合机床电气电路实训考核鉴定装置（四个机床电路） 一、概述 机床电气技能考核实训装置 ，是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还…

HYD-2综合机床电气电路实训考核鉴定装置（四个机床电路）

一、概述 　　

HYD-WL-2A · 网络化智能型机床实训考核装置

HYD-WL-2A型网络化智能型机床实训考核装置 该装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求，结合工厂生产实际和职业岗位的技能要求，按照职业教育和实训考核特点而设计的产品。其适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、机床电路维修等课程的实训与考核，也适合技工学校机电类专业《电气设备维修》课程的实习、安装，维修电工技师班培训和实操。 产品特点： ● 智能化程度高：由教师机通过电脑统…

HYD-WL-2A型网络化智能型机床实训考核装置

HYD-WL-1A · 网络化智能型机床实训考核装置设备

HYD-WL-1A型网络化智能型机床实训考核装置 网络化智能型机床实训考核装置”是在机床实训及技能考核系列装置”的基础上增加网络及智能考核系统，是前者的升级产品。手动设故由教师电脑自动设故通过网络送到学生机所代替，学生机上设有240×128点液晶显示屏及PVC轻触键盘，考题中文显示，直观地进行人机对话，功能先进。 一、产品特点 （一）智能化程度高：由教师机通过电脑统一设置故障，由网络输至学生实训台进行排故训练，故障点设置快捷、方便，训练…

HYD-WL-1A型网络化智能型机床实训考核装置

网络化智能型机床实训考核装置主要有以下几种常用产品：
HYD-X62W型 网络型万能铣床电气技能实训智能考核装置
HYD-T68型 网络型卧式镗床电气技能实训智能考核装置
HYD-T610型 网络型卧式镗床电气技能实训智能考核装置
HYD-C650-2型 网络型普通车床电气技能实训智能考核装置
HYD-C6140型 网络型普通车床电气技能实训智能考核装置
HYD-Z3040B型 网络型摇臂钻床电气技能实训智能考核装置
HYD-Z35型 网络型摇臂钻床电气技能实训智能考核装置
HYD-Z3050型 网络型摇臂钻床电气技能实训智能考核装置
HYD-Z535型 网络型摇臂钻床电气技能实训智能考核装置
HYD-V-M7130K型 网络型平面磨床电气技能实训智能考核装置
HYD-M7120型 网络型平面磨床电气技能实训智能考核装置
HYD-M7475B型 网络型平面磨床电气技能实训智能考核装置
HYD-M1432A型 网络型万能外圆磨床电气技能实训智能考核装置
HYD-MGB1420型 网络型高精度外圆磨床电气技能实训智能考核装置
HYD-20/5t型 网络型桥式起重机电气技能实训智能考核装置
HYD-PDH型 网络型电动葫芦电气技能实训智能考核装置
HYD-PBA-B型 网络型龙门刨床电气技能实训智能考核装置（晶闸管型、一套机组）
HYD-JC-1型 网络型机床电气技能实训智能考核系统（柜式双面、四合一型、两种机床、）
HYD-JC-2型 网络型机床电气技能实训智能考核系统（柜式双面、四合一型、四种机床）

HYD-JC-4-1737 · 机床电气技能实训考核鉴定装置设备（柜式双面、四合一、四种机床)

HYD-JC-4型机床电气技能实训考核鉴定装置设备（柜式双面、四合一、四种机床) 一、特点 1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，每一面分别设有一台铣床和一台车床，其配电柜将四种机床电气线路合为一体，因而具有占地面积小、外形美观、经济效益高等特点。 2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。 3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分析及排除…

HYD-JC-4型机床电气技能实训考核鉴定装置设备（柜式双面、四合一、四种机床)

一、特点
1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，每一面分别设有一台铣床和一台车床，其配电柜将四种机床电气线路合为一体，因而具有占地面积小、外形美观、经济效益高等特点。
2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换，方便快捷。
5、可以人为的设置故障点，只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准。
二、机床电气技能培训考核柜的技术参数
1、输入电压：三相四线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1500mm
5、设备重量：200kg
三、装置主要由以下几个部分组成
1、控制柜门
在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。X62W万能铣床和C6140普通车床的操作按钮和动作指示以及两种机床电路的切换开关；
通过电压指示切换开关，在电压表上分别能指示电网的UUV、UVW、UWU线电压值；交流电流表用来监视负载的大小；
定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。此外，还可以自动记录由操作错误而造成的漏电告警次数，为学生实训技能的考核提供了一个统一的标准。
2、控制柜主体
控制柜分四个部分
第一部分为X62W万能铣床的电气线路部分，在该面板上装有X62W铣床所有的元器件；
第二部分为故障设置箱，故障箱盖上印有两种机床的电气原理图，故障箱内设有32个故障开关其中X62设有29个故障点、C6140设有19个故障点，故障箱门配有钥匙，便于管理和考核；
第三部分为C6140普通车床的电气线路部分，在该面板上装有C6140车床所有的元器件；
第四部分为电机面板，共有三台电机，它们分别用来模拟实际机床各种运动部分的动作，电机和速度继电器的线头全部用柱子引到面板上，方便测试。
四、完成的实训项目
1、认识低压电气的结构
2、C6140普通车床电气控制培训
3、C6140普通车床电气线路排故考核
4、X62W万能铣床电气控制培训
5、X62W万能铣床电气线路排故考核
6、通过操作机床，掌握常用机床的操作方法

HYD-88A · 网孔型万能机床电路实训考核鉴定装置

HYD-88A网孔型万能机床电路实训考核鉴定装置 一、概述 本装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖，元器件在网孔板上合理安装、线路的合理布局，全部由学生自行完成，接近工业现场，有效培养学生实际操作技能。所配置的元器件能完成“工厂电气控制”、“电机拖动”、“控制线路与技能训练”、“常用机床控制线路”等课程的实训与考核，增加元器件能扩展“电工技能实训”、“电工仪表与测量”等课程的实训，其适合大中专院校、职校、…

HYD-88A网孔型万能机床电路实训考核鉴定装置

HYD-88B · 网孔型万能机床电路实训考核鉴定装置 (含PLC.变频器)

HYD-88B网孔型万能机床电路实训考核鉴定装置 ( 含PLC. 变 频 器) 一、概述 本装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖，元器件在网孔板上合理安装、线路的合理布局，全部由学生自行完成，接近工业现场，有效培养学生实际操作技能。所配置的元器件能完成“工厂电气控制”、“电机拖动”、“控制线路与技能训练”、“常用机床控制线路”、“PLC综合实训”、“变频调速”等课程的实训与考核，增加元器件能扩展“电工技能…

HYD-88B网孔型万能机床电路实训考核鉴定装置 (含PLC.变频器)

HYD-02 · 电磁调速异步电动机自动调速电气故障考核台

HYD-02型电磁调速异步电动机自动调速电气故障考核台 本机床电气技能培训考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。 一、实验装置的基本配置 1、交流电…

HYD-02型电磁调速异步电动机自动调速电气故障考核台

本机床电气技能培训考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。

一、实验装置的基本配置
1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）
2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。
4、电磁调速异步电动机：实验台装有1台电磁调速异步电动机
5、故障开关箱：设有8个故障开关。
6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。
二、实验项目及主要内容：
1、学生熟悉常用低压电器的结构和原理
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
3、提高学生的动手能力的技能操作水平。
4、通过对机床故障排除，完成机床常见故障的排除
5、可以设置故障点做为维修电工的技能考核台
三、技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜2KW
四、主要技术参数：
1、输入电源：AC380V±%（三相四线）50HZ
2、故障考核12项
3、工作环境：温度-100C±4
4、功率：1.5kw
五、故障实验
本实验台设有电气线路常见故障内容，供学生操作、分析问题、解决问题之用。本实验台单项故障有8项（不含综合故障）。常见故障有主电机不能起动、进给电机不能起动等。
本实验台故障的设置，都是用开关操作。并都集中组装在实验台的下柜内，设置比较稳秘，操作简单方便。设置故障时只需打开下柜的门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都装有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测。　

HYD-02-1741 · 电磁调速异步电动机自动调速电气故障考核台（仪器）

HYD-02型电磁调速异步电动机自动调速电气故障考核台 本机床电气技能培训考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。 一、实验装置的基本配置 1、交流电…

HYD-02型电磁调速异步电动机自动调速电气故障考核台

本机床电气技能培训考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。

一、实验装置的基本配置
1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）
2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。
4、电磁调速异步电动机：实验台装有1台电磁调速异步电动机
5、故障开关箱：设有8个故障开关。
6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。
二、实验项目及主要内容：
1、学生熟悉常用低压电器的结构和原理
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
3、提高学生的动手能力的技能操作水平。
4、通过对机床故障排除，完成机床常见故障的排除
5、可以设置故障点做为维修电工的技能考核台
三、技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜2KW
四、主要技术参数：
1、输入电源：AC380V±%（三相四线）50HZ
2、故障考核12项
3、工作环境：温度-100C±4
4、功率：1.5kw
五、故障实验
本实验台设有电气线路常见故障内容，供学生操作、分析问题、解决问题之用。本实验台单项故障有8项（不含综合故障）。常见故障有主电机不能起动、进给电机不能起动等。
本实验台故障的设置，都是用开关操作。并都集中组装在实验台的下柜内，设置比较稳秘，操作简单方便。设置故障时只需打开下柜的门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都装有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测。　

HYD-01 · 直流电机自动调速电气故障考核装置

HYD-01型直流电机自动调速电气故障考核装置 直流电机自动调速电气考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。 一、实验装置的基本配置 1、交流电源（带…

HYD-01型直流电机自动调速电气故障考核装置

直流电机自动调速电气考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。

一、实验装置的基本配置
1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）
2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。
4、电磁调速异步电动机：实验台装有1台电磁调速异步电动机
5、故障开关箱：设有8个故障开关。
6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。
二、实验项目及主要内容：
1、学生熟悉常用低压电器的结构和原理
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
3、提高学生的动手能力的技能操作水平。
4、通过对机床故障排除，完成机床常见故障的排除
5、可以设置故障点做为维修电工的技能考核台
三、技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜2KW
四、主要技术参数：
1、输入电源：AC380V±%（三相四线）50HZ
2、故障考核8项
3、工作环境：温度-100C±4
4、功率：1.5kw
五、故障实验
本实验台设有电气线路常见故障内容，供学生操作、分析问题、解决问题之用。本实验台单项故障有8项（不含综合故障）。常见故障有主电机不能起动、进给电机不能起动等。
本实验台故障的设置，都是用开关操作。并都集中组装在实验台的下柜内，设置比较稳秘，操作简单方便。设置故障时只需打开下柜的门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都装有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测。　

HYD-15-3 · 吨桥式起重机电气故障考核实验台

HYD-15/3吨桥式起重机电气故障考核实验台 15/3吨桥式起重机电气故障考核实验台 ，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。 一、实验装置的基本配置 1、交流…

HYD-15/3吨桥式起重机电气故障考核实验台

15/3吨桥式起重机电气故障考核实验台 ，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。

一、实验装置的基本配置
1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）
2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。
4、电磁调速异步电动机：实验台装有5台电磁调速异步电动机
5、故障开关箱：设有23.个故障开关。
6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。
二、实验项目及主要内容：
1、学生熟悉常用低压电器的结构和原理
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
3、提高学生的动手能力的技能操作水平。
4、通过对机床故障排除，完成机床常见故障的排除
5、可以设置故障点做为维修电工的技能考核台
三、技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜2KW
主要技术参数：
1、输入电源：AC380V±%（三相四线）50HZ
2、故障考核23项
3、工作环境：温度-100C±4
4、功率：1.5kw
故障实验
本实验台设有电气线路常见故障内容，供学生操作、分析问题、解决问题之用。本实验台单项故障有23项（不含综合故障）。常见故障有主电机不能起动、进给电机不能起动等。
本实验台故障的设置，都是用开关操作。并都集中组装在实验台的下柜内，设置比较稳秘，操作简单方便。设置故障时只需打开下柜的门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都装有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测。　
故障分析：
1、故障点G1　此开关设置为控制两条火线W1、V1，故障点为红色和黑色。关掉G1所有控制部分电源失电，控制失灵，电机不转。在实际应用中可判断为停电或总开关QF损坏。检测故障时，用万用表电压档（500V）检测红、黑故障点。此时若有电压，电压为380V，说明无故障。若无电压说明有故障（在此设置了故障）。
2、故障点G2　可控制M5电机起停和Y5、Y6电磁铁吸合，在实际应用中，可判断电流过大，KL保护起作用，KM2、KM3、KM4触点接触不良等。检测时，可用万用表检测G2故障点的红黑两点，若电压有指示（380V），说明无故障；若无指示，说明在此设置了故障，此时只须打开G2开关既可恢复正常。
3、故障点G3　控制M3、M4电机线路起停。检测方法与G2相似。
4、故障点G4　控制M2电机起停，检测与G2相似。
5、故障点G5　控制M1电机起停，检测同G2。
6、故障点G6　控制电磁铁YB2，若电磁铁YB2不动作，此时，可用万用表500V档检测，测时，把万用表的两条测杆中的一条插入G6孔内，若万用表电压无指示，说明在此设置了故障，此时，只需打开故障门，打开故障开关G6既可，恢复正常。
7、故障开关工G7　控制电磁铁YB3，关于操作跟G6相同，
8、故障点G8　G8的开与关直接控制着M1、M2、M3、M4的起动与停止，若关掉G8故障开关，M1~M4将不能起动，若恢复正常，必须打开G8开关，再将QM1、QM2、QM3回到零位，再按起动按钮SB1既可，检测的方法跟G6相同。
9、故障点G9　控制电磁铁YB5、YB6，关于操作跟G6
10、故障点G10　关掉G10开关，它控制KA线圈的通与断，M5电机将无法起动，此时可检测G10（红点）与公共点是否有电压，若无则说明此处设置了故障。要恢复正常，把SA主令开关回零位，再打开G10开关既可。
11、故障点G11　它控制着整个M5电机的控制电路的回路。检测方法跟G10相同，若设置了故障要恢复正常，只须把SA主令开关回零位，再打开G11开关既可。
12、故障点G12　它控制着KA线圈的通与断。
13、故障点G13　它控制着KM3继电器的通与断
14、故障点G14　它控制着KM2继电器的通与断
15、故障点G15　它控制着KM4、KM9、KM10、KM5、KM6、KM7、KM8的继电器电路的开与关。
16、故障点G16　它控制着KM4继电器的通与断
17、故障点G17　它控制着KM9继电器的通与断
18、故障点G18　它控制着KM10继电器的通与断
19、故障点G19　它控制着KM5、KM6、KM7、KM8继电器的通与断
20、故障点G20　它控制着KM5继电器的通与断
21、故障点G21　它控制着KM6继电器的通与断
22、故障点G22　它控制着KM7继电器的通与断
23、故障点G23　它控制着KM8继电器的通与断
故障应由老师设置，由学生来排除，让学生通过排除故障增加实际应用知识。老师应由浅而深入设置组合故障，让学生排除，使学生了解更全面的电工维修知识。

HYD-PDH · 电动葫芦电气技能实训考核装置

HYD-PDH电动葫芦电气技能实训考核装置 电动葫芦电气技能实训考核装置 由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床…

HYD-PDH电动葫芦电气技能实训考核装置

电动葫芦电气技能实训考核装置 由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想设备。

一、技术性能
1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1800mm×700mm×1250mm
二、装置构成
（一）主控屏
1、三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3、三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。
4、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
（三）仿真机床一台，通过电缆与机床电器装载板相连接，演示机床的各种动作。
（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。
三、实训项目与目的
1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动，了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。

HYD-M7475B · 平面磨床电气技能实训考核装置

HYD-M7475B型平面磨床电气技能实训考核装置 一、概 述 HYD-M7475B型平面磨床电气技能实训考核装置”是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不仅能…

HYD-M7475B型平面磨床电气技能实训考核装置

一、概 述
HYD-M7475B型平面磨床电气技能实训考核装置”是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不仅能提高学生的动手能力，而且还克服了以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时，为高层次维修技能的训练，提供了较理想的设备，从而实现了耗资少、教学效果显著的目的。

二、适用范围
本装置适用于M7475B平面磨床电气控制的模拟与M7475B平面磨床电气故障排除的技能考核。
三、技术性能
1.输入电源: 三相四线～380V±10% 50HZ
2.工作环境: 温度-10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1kVA
4.外形尺寸：141cm×72.5cm×153.5cm
四、装置的基本配置
1.HYD-M01电源控制面板（铝质面板）
(1)交流电源（带有漏电保护措施）
提供三相交流电源(380V)
(2)人身安全保护体系
电压型漏电保护器：当线路出现的漏电时，控制屏内的接触器便立即跳闸，从而切断了电源。
电流型漏电保护装置：控制屏若有漏电现象，当漏电流超过一定值时，即切断电源。
2.HYD-M01（铝质面板）
面板上安装有机床的所有主要电器及动作指示灯，机床的所有操作都在这块面板上进行，指示灯用于指示机床相应的动作。
面板上印有M7475B平面磨床示意图，可以很直观地看到该平面磨床的外形轮廓。
3.HYD-M03（铁质面板）
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，能直观地看到它们的动作状况。
4.三相异步电动机
3只380V三相鼠笼异步电动机，分别用作砂轮电动机、冷却泵电动机和液压泵电动机。
5.故障开关箱
设有32个开关，其中K1到K24用于故障设置；K25到K31保留；K32用作指示灯开关，它用于设置机床的动作指示。
6.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
五、实训项目
1.熟悉常用低压电器的机构、原理
2.通过测量找出线路上的故障点
3.对机床故障的排除
4.设置故障点，作为维修电工的技能考核台

HYD-M7120 · 平面磨床电气技能实训考核装置设备

HYD-M7120型平面磨床电气技能实训考核装置 一、概 述 HYD-M7120型平面磨床电气技能实训考核装置”是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不仅能提高…

HYD-M7120型平面磨床电气技能实训考核装置

一、概 述
HYD-M7120型平面磨床电气技能实训考核装置”是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不仅能提高学生的动手能力，而且还克服了以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时，为高层次维修技能的训练，提供了较理想的设备，从而实现了耗资少、教学效果显著的目的。

二、适用范围
本装置适用于M7120平面磨床电气控制的模拟与M7120平面磨床电气故障排除的技能考核。
三、技术性能
1.输入电源: 三相四线～380V±10% 50HZ
2.工作环境: 温度-10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1kVA
4.外形尺寸：141cm×72.5cm×153.5cm
四、装置的基本配置
1.HYD-JC01电源控制面板（铝质面板）
(1)交流电源（带有漏电保护措施）
提供三相交流电源(380V)
(2)人身安全保护体系
电压型漏电保护器：当线路出现的漏电时，控制屏内的接触器便立即跳闸，从而切断了电源。
电流型漏电保护装置：控制屏若有漏电现象，当漏电流超过一定值时，即切断电源。
2.HYD-M01（铝质面板）
面板上安装有机床的所有主要电器及动作指示灯，机床的所有操作都在这块面板上进行，指示灯用于指示机床相应的动作。
面板上印有M7120K平面磨床示意图，可以很直观地看到该平面磨床的外形轮廓。
3.HYD-M03（铁质面板）
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，能直观地看到它们的动作状况。
4.三相异步电动机
3只380V三相鼠笼异步电动机，分别用作砂轮电动机、冷却泵电动机和液压泵电动机。
5.故障开关箱
设有32个开关，其中K1到K24用于故障设置；K25到K31保留；K32用作指示灯开关，它用于设置机床的动作指示。
6.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
五、实训项目
1.熟悉常用低压电器的机构、原理
2.通过测量找出线路上的故障点
3.对机床故障的排除
4.设置故障点，作为维修电工的技能考核台

HYD-M1432A · 万能外圆磨床电气技能实训考核装置

HYD-M1432A型万能外圆磨床电气技能实训考核装置 一、概 述 HYD-M1432A型平面磨床电气技能实训考核装置”是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不…

HYD-M1432A型万能外圆磨床电气技能实训考核装置

一、概 述
HYD-M1432A型平面磨床电气技能实训考核装置”是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不仅能提高学生的动手能力，而且还克服了以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时，为高层次维修技能的训练，提供了较理想的设备，从而实现了耗资少、教学效果显著的目的。

二、适用范围
本装置适用于M1432A平面磨床电气控制的模拟与M1432A平面磨床电气故障排除的技能考核。
三、技术性能
1.输入电源: 三相四线～380V±10% 50HZ
2.工作环境: 温度-10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1kVA
4.外形尺寸：141cm×72.5cm×153.5cm
四、装置的基本配置
1.HYD-JC01电源控制面板（铝质面板）
(1)交流电源（带有漏电保护措施）
提供三相交流电源(380V)
(2)人身安全保护体系
电压型漏电保护器：当线路出现的漏电时，控制屏内的接触器便立即跳闸，从而切断了电源。
电流型漏电保护装置：控制屏若有漏电现象，当漏电流超过一定值时，即切断电源。
2.HYD-M01（铝质面板）
面板上安装有机床的所有主要电器及动作指示灯，机床的所有操作都在这块面板上进行，指示灯用于指示机床相应的动作。
面板上印有M7130K平面磨床示意图，可以很直观地看到该平面磨床的外形轮廓。
3.HYD-M03（铁质面板）
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，能直观地看到它们的动作状况。
4.三相异步电动机
3只380V三相鼠笼异步电动机，分别用作砂轮电动机、冷却泵电动机和液压泵电动机。
5.故障开关箱
设有32个开关，其中K1到K24用于故障设置；K25到K31保留；K32用作指示灯开关，它用于设置机床的动作指示。
6.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
五、实训项目
1.熟悉常用低压电器的机构、原理
2.通过测量找出线路上的故障点
3.对机床故障的排除
4.设置故障点，作为维修电工的技能考核台

HYD-Z3050 · 摇臂钻床电气技能实训考核装置

HYD-Z3050型摇臂钻床电气技能实训考核装置 一、概 述 HYD-Z3050型摇臂钻床电气技能实训考核装置”是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不仅能提高…

HYD-Z3050型摇臂钻床电气技能实训考核装置

一、概 述
HYD-Z3050型摇臂钻床电气技能实训考核装置”是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不仅能提高学生的动手能力，而且还克服了以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时，为高层次维修技能的训练，提供了较理想的设备，从而实现了耗资少、教学效果显著的目的。

二、适用范围
本装置适用于Z3050摇臂钻床电气控制的模拟与Z3050摇臂钻床电气故障排除的技能考核。
三、技术性能
1.输入电源: 三相四线～380V±10% 50Hz
2.工作环境: 温度-10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1kVA
4.外形尺寸：141cm×72.5cm×153.5cm
四、装置的基本配置
1.HYD-JC01电源控制面板（铝质面板）
(1)交流电源（带有漏电保护措施）
提供三相交流电源(380V)
(2)人身安全保护体系
电压型漏电保护器：当线路出现的漏电现象时，控制屏内的接触器便立即跳闸，切断了电源。
电流型漏电保护装置：控制屏若有漏电现象，当漏电流超过一定值时，即切断电源。
2.HYD-Z01（铝质面板）
面板上安装有机床的所有主要电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯用于指示机床的相应动作。
面板上印有Z3050摇臂钻床立体示意图，可以很直观地看到该摇臂钻床的外形轮廓。
3.HYD-Z03（铁质面板）
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很清晰的看到它们的动作状况。
4.三相异步电动机
四只380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵电动机、立柱松紧电动机和摇臂升降电动机。
5.故障开关箱
设有32开关，其中K1到K25用于故障设置；K26到K31保留；K32用作指示灯开关，用于设置机床的动作指示状态。
6.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
五、实训项目
1.熟悉常用低压电器的机构、原理
2.通过测量找出线路上的故障点
3.对机床故障的排除
4.设置故障点，作为维修电工的技能考核台

HYD-PBA-A · 龙门刨床电气技能实训考核装置（扩大机型、三套机组）

HYD-PBA-A型 龙门刨床电气技能实训考核装置（扩大机型、三套机组） “HYD-PBA-A型龙门刨床电气技能实训考核装置”配备有龙门刨床电气控制线路、机组和故障箱等，它是为各职业院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的实训教学、考核而研制的设备。适用于课堂演示、机床电气控制操作及机床电气故障地排除，也适合于高级维修电工及技师等级技能鉴定培训考核。 一、功能特点 1.龙门刨床装置电气部…

HYD-PBA-A型 龙门刨床电气技能实训考核装置（扩大机型、三套机组）

“HYD-PBA-A型龙门刨床电气技能实训考核装置”配备有龙门刨床电气控制线路、机组和故障箱等，它是为各职业院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的实训教学、考核而研制的设备。适用于课堂演示、机床电气控制操作及机床电气故障地排除，也适合于高级维修电工及技师等级技能鉴定培训考核。

一、功能特点
1.龙门刨床装置电气部分采用台式敞开结构，美观大方、直观性强；
2.整套机床电气线路的所有接点，在装置的面板上都有测试点，使学员在检测故障时非常方便
3.配套机组的电压等级与实际的机床完全相同；
4.装置所用元器件均采用工业实际元器件，贴近工业现场；
5.对机床电气线路随机设置的故障，通过拨动故障开关即可实现；
6.设有电压型和电流型漏电保护器，以确保操作者安全，此外，还设有定时器兼报警记录仪，为学员的考核提供了一个统一的标准；
7.设有测速发电机和转速表，通过实训能观察到工作台自动循环过程中的速度变化过程,即B20系列龙门刨床中工作台速度变化曲线图。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜3kVA
4.设备尺寸：1760mm×805mm×1590mm
5.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s
三、装置的基本配置
1.电源控制面板
三相电源输入，经漏电保护器后，通过启动、停止按钮来控制机床电路总电源，并设有急停按钮。
(1)三相交流电源（AC380V±10% 50Hz），带有漏电保护
(2)人身安全保护体系
电压型漏电保护器:当线路出现的漏电现象时，控制屏内的开关便立即跳闸，从而切断了电源。
电流型漏电保护器：控制屏若有漏电现象，当漏电流超过一定值时，便立即切断电源。
(3)电压指示切换开关和电网指示电压表
通过电压指示切换开关，在电压表上分别指示电网的UUV、UVW、UWU的线电压值。
(4)定时器兼报警记录仪（服务管理器）
平时作为时钟使用，具有设定实训时间、定时报警并切断总电源等功能；还可以自动记录由于操作错误所造成的漏电告警等次数，为学生实训技能的考核提供了一个统一的标准
2.龙门刨床示意图面板
在该面板上绘有龙门刨床的立体图案，让学生首先对龙门刨床的形状与结构有大概的认识，此外，面板上还绘有相关的电气原理图，便于学生熟悉与原理和对控制系统的分析。
3.直流调速系统控制面板
该面板上绘有电机扩大机A-G-M直流调速系统的电气原理图，学生通过不同的连线能完成电机扩大机自动控制的开环、单闭环、双闭环等相关的实训。
(1)各种直流仪表
设有直流数字电压表、直流数字电流表、直流数字毫安表各一只，三位半显示，精度为0.5级。分别用于测量和监视电机扩大机自动控制系统中各线路的相关参数。
(2)直流可调稳压电源
直流0～6V/0.5A可调稳压电源一路，具有短路保护功能，该电源可单独给电机扩大机的控制绕组供电，以便学生能通过实训了解电机扩大机的特性与原理。
(3)转速表
设有镜面转速表一只，精度为1级，主要用来监视主拖动电动机M1的转速。在转速表的下面还绘有工作台自动循环的速度变化图，使学生熟悉了解龙门刨床工作台自动往返行程速度变化过程。
(4)负载
设有可调直流稳压电源一路与制动器一台，通过调节负载能模拟工作台主拖动电动机在空载、轻载、额定负载、过载的状态下，自动控制系统中的电压负反馈、电流正反馈、电流截止负反馈对主拖动电动机转速、电流、电压等各参数的影响。
(5)电机扩大机自动控制系统
将电机扩大机自动控制系统都绘制在面板上，并将各电动机的电枢绕组、励磁绕组、控制绕组等相关部分都引到护套座上，方便学生实训与测试。在面板上学生能很清楚的认识电压负反馈、电流正反馈、电流截止负反馈等相关环节。
4.电气控制操作面板
面板上装有机床的所有主要控制开关及动作指示灯，机床的所有操作都在这几块面板上进行，指示灯可以指示机床的相应动作，同时面板上还绘有相关的电路图，实训效果明显。
5.电气线路元器件安装接线面板
面板上装有接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件，这些元器件直接安装在面板表面，可以很直观的看到它们的动作状况。
6.配套机组
(1)工作台主拖动电机机组：测速发电机、直流他励电动机及负载的机组
(2)直流发电机组：三相异步电动机拖动一台直流他励发电机和一台复励发电机的机组
(3)电机扩大机机组：三相异步电动机拖动电机扩大机的机组
7.故障开关箱
设有21个故障开关，其中故障设置从K1到K17，K18到K20保留未用，K21为信号灯指示开关。
8.模拟工作台
采用不锈钢板制成，装有工作台控制电路中的六个行程开关，学生可以用手推动工作台来模拟其自动往返运动状态，以便观测工作台碰撞到减速、换向、限位等行程开关时，电路中各接触器的吸合与断开情况及主拖动电动机的速度变化。
9.实训桌
实训桌为铁质双层亚光密纹喷塑，形状似长方体，造型美观大方，左右两边各设有一个抽屉（带锁），分别用于放置工具及资料等。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
四、实训项目
1.熟悉电机扩大机的特性及原理
2.电机扩大机A-G-M系统认识实训
3.电机扩大机自动控制系统实训（开环、单闭环、双闭环）
4.龙门刨床电气控制实训
5.龙门刨床直流调速系统与电气控制系统组合调试实训
6.龙门刨床系统控制与动作过程的电气原理分析实训
7.龙门刨床模拟加载实训
8.通过整机调试运行了解电机扩大机自动控制的原理及龙门刨床工作特点
9.龙门刨床电气故障检测维修

HYD-PBA · 龙门刨床电气技能实训考核装置

HYD-PBA型龙门刨床电气技能实训考核装置 一、概述 "HYD-PBA型龙门刨床电气技能培训考核实验装置"是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并…

HYD-PBA型龙门刨床电气技能实训考核装置

一、概述
"HYD-PBA型龙门刨床电气技能培训考核实验装置"是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用范围
本装置适用于龙门刨床电气控制的模拟与龙门刨床电气故障排除的技能考核。
三、技术性能
1、输入电源：三相四线（～380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜1KW
4、外形尺寸：1410mm×725mm×1535mm
四、装置的基本装备
1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
提供市电提供三相交流电源（380V）
（2）人身安全保护体系
电压型漏电保护器：对线路出现的漏电现象进行保护,使控制屏内接触器跳闸，切断电源。
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯，机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。
4、各种规格的电动机
1）三相异步电动机拖动电机扩大机的机组。
2）三相异步电动机拖动二只直流发动机的机组。
3）直流电动机及共负载的机组
4）润滑泵电机一只，电掴风机一个，垂直刀架。右侧刀架、左侧刀架各一个，横梁升降电动机，松紧电动机各一个。
5、故障开关箱
设有32个开关，用于故障设置
6、实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。
五、实验项目及主要内容
1、使学生熟悉交磁放大机的特性及原理；
2、使学生熟悉龙门刨床的电气控制原理及常用低压电器的操作；
3、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；
4、提高学生的动手能力的技能操作水平；
5、通过对模拟龙门刨床的电气控制线路的故障排除，熟悉和掌握对实际龙门刨床的电气线路的故障排除；
6、可以设置故障点做为维修电工的技能考核台。

HYD-M7130K · 平面磨床电气技能实训考核装置（设备）

HYD-M7130K型平面磨床电气技能实训考核装置 一、概述 HYD-M7130K型平面磨床电气技能培训考核实验装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动…

HYD-M7130K型平面磨床电气技能实训考核装置

HYD-Z3040B · 摇臂钻床电气技能实训考核装置 弘毅道

HYD-Z3040B型摇臂钻床电气技能实训考核装置 一、概述 HYD-Z3040B型摇臂钻床电气技能培训考核实验装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的…

HYD-Z3040B型摇臂钻床电气技能实训考核装置

HYD-C650 · 普通车床电气技能实训考核装置

HYD-C650型普通车床电气技能实训考核装置 一、概述 HYD-C650型普通车床电气技能培训考核实验装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，…

HYD-C650型普通车床电气技能实训考核装置

HYD-C6140 · 普通车床电气技能实训考核装置 弘毅道设备

HYD-C6140型普通车床电气技能实训考核装置 一 、概述 HYD-C6140型普通车床电气技能培训考核实验装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手…

HYD-C6140型普通车床电气技能实训考核装置

HYD-T68 · 卧式镗床电气技能实训考核装置

HYD-T68型卧式镗床电气技能实训考核装置 一、概述 HYD-T68型卧式镗床实训及技能考核装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往…

HYD-T68型卧式镗床电气技能实训考核装置

HYD-X62W · 万能铣床电气技能实训考核装置

HYD-X62W型万能铣床电气技能实训考核装置 一、概述 HYD-X62W型万能铣床实训及技能考核装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以…

HYD-X62W型万能铣床电气技能实训考核装置
