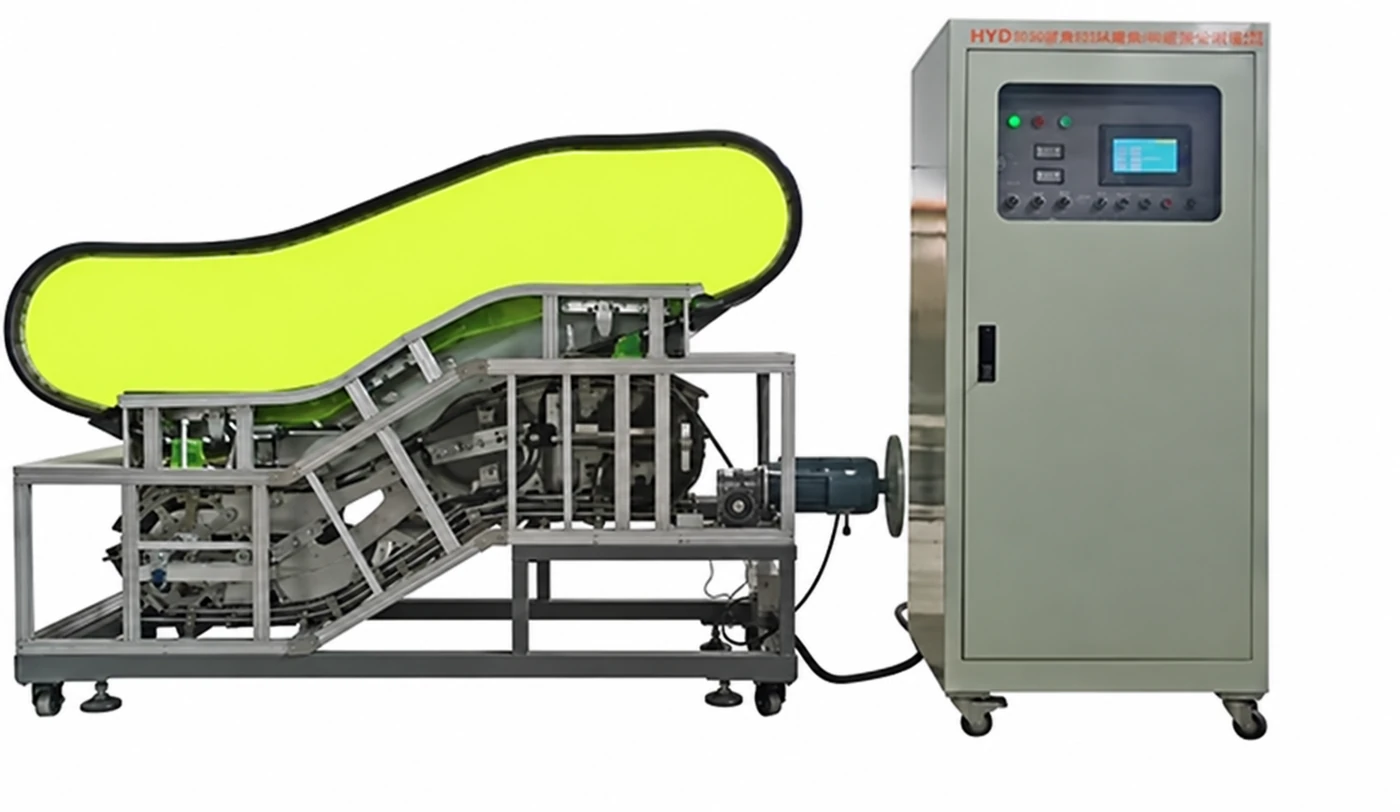

HYD-DT-21B · 自动扶梯教学模型实训装置（中小型）

HYD-DT-21B型自动扶梯教学模型实训装置（中小型） 一、设备概述 1.自动扶梯模型实训考核装置，是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、ABS注塑梯级、梳齿前沿板、电气控制系统等部分组成。 2.电气控制…

HYD-DT-21B型自动扶梯教学模型实训装置（中小型）

一、设备概述
1.自动扶梯模型实训考核装置，是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、ABS注塑梯级、梳齿前沿板、电气控制系统等部分组成。
2.电气控制采用西门子PLC系统，驱动采用变频节能控制；
3.整个扶梯模型安装在移动车上可以方便实现移动、旋转，方便教学。
二、技术参数
1、输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz；
2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、模型尺寸：3000mm（长）×770mm（宽）×1900mm（高）；
5、提升高度：680mm；
6、梯级结构：宽300mm，ABS注塑成型，拆装式结构
7、运载能力：20KG
8、驱动方式：PLC可编程控制，变频节能起动/运行；
9、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
三、实训项目
1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置包括：曳引链条断裂保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。
3、自动扶梯的基本安全操作与使用；。
4、梯级的拆装操作；
5、梳齿板的调整；
6、梳齿前沿板的调整；
7、扶手带的张紧的调整；
8、梯级链张紧的调整；
9、驱动链的调整；
10、扶梯防逆转机械实验；
11、上下部曳引链安全实验
12、主机断链安全实验
四、曳引装置（驱动）
由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。

五、驱动链轮装置
1、传动齿轮采用10mm厚铝合金板材数控精加工而成，精度高重量轻，不生锈，
2、梯级链条采用1mm厚不锈钢制作主，铝制销轴，传动平稳，不起锈。
六、扶梯防逆转装置（机械加光电联锁）
防逆转装置如下图，装置装在扶梯上部驱动位。在扶梯上行时凸轮顺时针转动，若扶梯发生异常情况而逆转则凸轮逆转，此时打杆使限位开关动作并使扶梯主刹动作从而使扶梯停止，反之亦然。同时此功能具备手动测试操作功能。

七、梯级（踏板）链轮张紧装置
采用弹簧式张紧装置，使梯级链条始终保持张紧状态，及时抵消在可控范围内因梯级伸长而造成梯级（踏板）等相关部件的偏离、晃荡、冲撞与噪声。本装置全部采用铝合金板材制作。

八、扶手带驱动装置

九、设备主要配置

十一、配套工具清单

HYD-770 · 电梯电气安装与调试实训考核装置

HYD-770型电梯电气安装与调试实训考核装置 弘毅道HYD-770型电梯电气安装与调试实训考核装置外观（参考）图 一、产品概述 本装置是根据当前真实电梯电气的安调和维保需求而开发的一种电梯电气实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。 本装置采用真实的电梯总电源箱和微机控制柜成套设备，曳引机组及三层井道电气器件均采用模拟的形式，学生借助电梯电气图…

 弘毅道HYD-770型电梯电气安装与调试实训考核装置外观（参考）图一、产品概述
本装置是根据当前真实电梯电气的安调和维保需求而开发的一种电梯电气实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的电梯总电源箱和微机控制柜成套设备，曳引机组及三层井道电气器件均采用模拟的形式，学生借助电梯电气图对这两个部分进行安全型插线连接，通过模拟运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与规范标准、连接、调试、运行及维修的技能，为真实电梯电气的安调与维保打下基础。
二、产品特点
采用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；
采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；
采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观；
采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。
三、技术参数
1、电源输入：三相五线 AC380V 50Hz；
2、工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3、安全保护：接地；漏电（动作电流≤30mA）；过压；过载；短路；
4、控制方式：VVVF；
5、额定速度：0.5 m/s；
6、整机功耗：≤0.75KW；
7、整机重量：≤150KG；
8、外形尺寸：2100mm×1140mm×2000mm（长×宽×高）。
四、配置清单

六、实训项目
1.电梯电气照明回路的连接与调试；
2.电梯电气主控回路的连接与调试；
3.电梯电气安全回路的连接与调试；
4.电梯曳引机组的连接与调试；
5.基本参数设置实训；
6.异步电机自动调谐实训；
7.矢量控制参数设置实训；
8.运行参数设置实训；
9.消防迫降功能实训；
10.满载直驶功能实训
11.电梯司机功能实训
12.关幕和打板功能实训
13.楼层参数设置实训；
14.自动呼梯选层实训
15.功能输出参数设置实训；
16.门功能参数设置实训；
17.井道自学习实训；
18.电梯照明与风扇自动控制实训
19.电梯一体化控制器故障码的查询与检修。

HYD-198 · 自动扶梯梯级拆装实训装置

HYD-198自动扶梯梯级拆装实训装置 一、产品概述 本装置是根据自动扶梯维保要求，结合当前扶梯市场的实际情况，而开发的一种适合技能鉴定考核用的自动扶梯梯级拆装实训装置。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。本装置由金属框架、驱动装置、梯级传动装置、扶梯梯级等组成。受训学员可以根据自动扶梯维修规范要求，借助该装置对自动扶梯进行维修与保养实训操作。 二、产品特…

一、产品概述
本装置是根据自动扶梯维保要求，结合当前扶梯市场的实际情况，而开发的一种适合技能鉴定考核用的自动扶梯梯级拆装实训装置。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。本装置由金属框架、驱动装置、梯级传动装置、扶梯梯级等组成。受训学员可以根据自动扶梯维修规范要求，借助该装置对自动扶梯进行维修与保养实训操作。
二、产品特点
1.整体外观简洁明了，占地空间小；
2.方便学员对自动扶梯内部结构的认识及操作；
3.方便指导老师对于学员的操作指导及安全监管；
4.采用真实机构器件，使学生学到的与实际应用的一致。
三、技术参数
1.工作环境：海拔＜1000m；温度-5℃～+60℃；湿度25%RH～85%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
2.工作电源： AC220V/380V ；
3.额定频率：50/60Hz；
4.额定电流：3.5A/2.0A；
5.额定功率：750W；
6.额定转速：1400/1700 r/min；
7.梯级宽度：600 mm；
8.减速机减速比：150：1；
9.整机功耗：≤0.5KW；
10.整机重量：≤1000KG；
11.外形尺寸：3000×1110×1250mm（长×宽×高）。
四、配置清单

六、配套工具清单

HYD-DT-178 · 透明自动扶梯教学模型

HYD-DT-178透明自动扶梯教学模型 一、自动扶梯教学模型概述 透明教学自动扶梯模型，适用于职业院校、中职院校 、电梯检测所、物业电梯维修技能培训、电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。扶梯模拟实训装置采用优质方管焊接密纹喷塑组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。 二、自动扶梯教学模型技术参数 1、输入电源：三相四线（或三相五线）AC380V±1…

自动扶梯实验装置,自动扶梯实训设备,自动扶梯教学模型,自动扶梯实训装置,自动扶梯实验台,电梯维修培训设备,自动扶梯教学实训装置,自动扶梯维修实训设备

HYD-FT-2018 · 教学扶梯实训设备（双楼梯平台）

HYD-FT-2018 型教学扶梯实训设备（双楼梯平台） 一、概述 根据真实自动扶梯的安装调试和维保需求开发，方便学生更加直观感性认识和了解自动扶梯在各种运行状态下各机构的动作过程及故障现象，桁架外部采用玻璃结构。能实现满足 GB16899-2011 要求的自动扶梯的载客和安全保护功能，符合TSGT7005-2012 的相关要求。 采用自动扶梯一体化控制及旁路变频驱动技术，采用主流的曳引机，采用符合 GB16899-2011 要求的 P…

HYD-DT-1 · 电梯井道设施安装调试实训装置

HYD-DT-1型电梯井道设施安装调试实训装置 一、设备概述 仿真教学电梯井道设施安装与调试装置 ，是根据常见的商用升降式电梯结构制造，采用真实商用电梯部件制成，其结构与实际电梯井道构件完全相同，且几乎具备实际电梯井道构件的全部功能。事实上可以把它看作是小型化了的电梯井道结构组件。由于其几乎所有部件均是采用商用电梯组件材料，因此便于观察、了解整个电梯井道结构。电梯井道安装调试过程中的每个动作也一目了然，还可以反复实际动手操作。使学生能够…

一、设备概述
仿真教学电梯井道设施安装与调试装置，是根据常见的商用升降式电梯结构制造，采用真实商用电梯部件制成，其结构与实际电梯井道构件完全相同，且几乎具备实际电梯井道构件的全部功能。事实上可以把它看作是小型化了的电梯井道结构组件。由于其几乎所有部件均是采用商用电梯组件材料，因此便于观察、了解整个电梯井道结构。电梯井道安装调试过程中的每个动作也一目了然，还可以反复实际动手操作。使学生能够更直观、透彻地了解、掌握电梯井道的结构及其动作原理，达到事半功倍的效果。因而特别适合于教学。电梯井道硬件结构的组成及功能与实际电梯基本一致。

二、技术参数
1.工作电源：三相五线制AC380V/220V±7.5%,工频50Hz
2.井道尺寸：2000mm×2000mm×4000mm（长×宽×高）；
3.轿厢尺寸：1200*1200*1500（长×宽×高）；
4.安全保护：缓冲器；整机重量：≤1000KG；
三、设备特点
本实训考核装置采用市场主流的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架、护栏、对重块、对重缓冲器等商用电梯器件组成，学生实习动手的能力将于市场应用完全接轨。
四、实训功能：
1、电梯井道的放样；电梯导轨支架与导轨的安装与调整；
2、电梯轿厢龙门架与导靴的安装与调整；
3、电梯轿厢的安装；
4、电梯轿厢地坎的安装与调整；
5、电梯对重架与导靴的安装与调整；
6、电梯对重块的安装；
7、电梯对重护栏的安装与调整；
8、电梯层门地坎的安装与调整；
9、电梯层门地坎与轿厢门地坎尺寸的调整；
10、导轨与导靴的保养。

HYD-DT-168 · 电梯曳引系统安装实训考核装置

HYD-DT-168电梯曳引系统安装实训考核装置 一、设备概述 电梯曳引系统安装实训考核装置 是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。 本装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进…

一、设备概述
电梯曳引系统安装实训考核装置是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样、导轨安装、曳引安装、对重框架、轿厢架曳引绳悬挂。
二、电梯曳引系统安装实训考核装置产品特点
采用了钢结构电梯井道平台设计，整体外观简洁明了；
遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
采用真实机构器件，使学生学到的与实际应用的一致；
模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
三、技术参数
1.限速器额定速度：≤1.0m/s；
2.安全钳动作速度：≤1.0 m/s；
3.曳引机额定速度：≤0.4m/s；
4.曳引机额定载重：450kg；
5.曳引比：2：1；
6.制动形式：鼓式；
7.曳引机防护等级：IP41；
8.整机重量：≤1000kg；
9.外形尺寸：4000mm×3200mm×4900mm（长×宽×高）。
四、配置清单

五、配套工具清单

六、实训项目
1.T型导轨（轿厢导轨）安装与调整；
2.对重导轨安装与调整；
3.曳引机架的安装与调整；
4.曳引机的安装与调整；
5.轿厢龙门架的安装；
6.T型导轨上导靴的安装；
7.安全钳连杆的安装；
8.对重框的安装；
9.限速器的安装；
10.曳引绳的悬挂；
11.涨紧装置的安装与调整；
12.T型导轨下导靴的安装；
13.安全钳与下导靴的调整；
14.限速器与安全钳的联动调整；
15.导轨与导靴的保养；
16.曳引机的保养；
17.曳引绳的保养；
18.限速器－安全钳的保养；
19.人工盘车的练习。

HYD-DT-166 · 电梯井道设施安装与调试实训考核装置

HYD-DT-166电梯井道设施安装与调试实训考核装置 一、电梯井道设施安装与调试实训考核装置产品概述 电梯井道设施安装与调试实训考核装置是根据当前真实电梯井道系统的安调和维保需求而开发的一种电梯井道放样与安装实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。 本装置采用真实的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架…

一、电梯井道设施安装与调试实训考核装置产品概述
电梯井道设施安装与调试实训考核装置是根据当前真实电梯井道系统的安调和维保需求而开发的一种电梯井道放样与安装实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架、护栏、对重块、对重缓冲器等器件，学生借助电梯井道系统设计图在模拟井道顶部放样线并对井道设备按顺序进行安装与测量，使其符合规范要求，并通过轿厢架和对重架的上下运动模拟其在井道导轨上的运行并辅助检验导轨实际安装质量。
二、电梯井道设施安装与调试实训考核装置产品特点
采用了钢结构电梯井道平台设计，整体外观简洁明了；
遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
采用真实机构器件，使学生学到的与实际应用的一致；
模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
采用了手动葫芦拖动轿厢架和对重架在导轨上的运动，使演示与调试更加方便。
三、电梯井道设施安装与调试实训考核装置技术参数
1.轿厢体钣金材料：Q235碳素钢板（表面喷塑）或不锈钢板（可选）；
2.整机重量：≤1000KG；
3.井道尺寸：2000mm×2000mm×3000mm（长×宽×高）；
4.轿厢尺寸：1530mm×1420mm×1140mm（长×宽×高）；
5.外形尺寸：2240mm×2240mm×3000mm（长×宽×高）。
四、配置清单

六、配套工具清单

七、实训项目
1.电梯井道的放样；
2.电梯导轨支架与导轨的安装与调整；
3.电梯轿厢龙门架与导靴的安装与调整；
4.电梯轿厢的安装；
5.电梯轿厢地坎的安装与调整；
6.电梯对重架与导靴的安装与调整；
7.电梯对重块的安装；
8.电梯对重护栏的安装与调整；
9.电梯层门地坎的安装与调整；
10.电梯层门地坎与轿厢门地坎尺寸的调整；
11.导轨与导靴的保养。

HYD-DT-165 · 电梯门机构安装与调试实训考核装置

HYD-DT-165电梯门机构安装与调试实训考核装置 一、产品概述 电梯门机构安装与调试实训考核装置 是根据当前真实电梯门机构的装调和维保需求而开发的一种电梯门机构实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。 本装置主要由钢结构框架、电动葫芦、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机、导轨、导轨支架、导靴等部件组成…

一、产品概述
电梯门机构安装与调试实训考核装置是根据当前真实电梯门机构的装调和维保需求而开发的一种电梯门机构实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置主要由钢结构框架、电动葫芦、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机、导轨、导轨支架、导靴等部件组成。学生根据随机文件资料说明，在钢结构框架内进行安装与调整，使其符合电梯门系统相关规范要求。并通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。另外，能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。
二、产品特点
采用了钢结构电梯井道平台设计，整体外观简洁明了；
遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
采用真实机构器件，使学生学到的与实际应用的一致；
模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
采用了电动葫芦拖动轿厢架在导轨上的运动，使演示与调试更加方便。
三、技术参数
1.电源输入：单相三线 AC220V 50Hz；
2.工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3.门机：永磁同步变频门机；
4.门机电机额定电压：AC100/125V；
5.门机电机额定转速：180r/min；
6.门机电机额定功率：43/94W；
7.开门宽度：800mm；
8.门高度：1000mm；
9.轿门材料：表面喷塑碳素钢板（可选）；
10.层门材料：不锈钢板（可选）；
11.整机功耗：≤0.5KW；
12.整机重量：≤600KG；
13.外形尺寸：2240mm×1640mm×3000mm（长×宽×高）。
四、配置清单

六、配套工具清单

七、实训项目
1.导轨支架与导轨的安装与调整；
2.电梯层门地坎的安装与调整；
3.电梯轿厢门地坎的安装与调整；
4.电梯层门门框的安装与调整；
5.电梯层门上坎的安装与调整；
6.电梯层门门扇的安装与调整；
7.门机的安装与调整；
8.电梯轿门的安装与调整；
9.门刀的安装与调试；
10.电梯层门地坎与轿厢门地坎尺寸的调整；
11.电梯门机参数的设置与调试；
12.电梯开关门的调试；
13.电梯门系统的保养。

HYD-DT-167 · 电梯门系统安装实训考核装置

HYD-DT-167电梯门系统安装实训考核装置 一、产品概述 电梯门系统安装实训考核装置 是根据当前电梯门系统装调和维保需求而开发的一种电梯门系统安装实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。 本装置主要由钢结构框架、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机等部件组成 学生根据随机文件资料说明，在钢结构框架上进行…

一、产品概述
电梯门系统安装实训考核装置是根据当前电梯门系统装调和维保需求而开发的一种电梯门系统安装实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置主要由钢结构框架、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机等部件组成 学生根据随机文件资料说明，在钢结构框架上进行安装与调整，使其符合电梯门系统相关规范要求。另外，为能够使学生更方便的观看门系统结构，为能够使学生更方便的对轿门跟层门进行操作，该装置还可把轿门跟层门进行分离单独操作。
二、产品特点
整体外观简洁明了，占地空间小；
方便学员对门系统内部结构的认识及操作；
方便指导老师对于学员的操作指导及安全监管；
采用真实机构器件，使学生学到的与实际应用的一致；
轿门跟层门采用分离式设计方便学生操作。
三、技术参数
1.电源输入：单相三线 AC220V 50Hz；
2.工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3.门机：永磁同步变频门机；
4.门机电机额定电压：AC100/125V；
5.门机电机额定转速：180r/min；
6.门机电机额定功率：43/94W；
7.开门宽度：800mm；
8.门高度：1000mm；
9.轿门材料：不锈钢板（可选）；
10.层门材料：不锈钢板（可选）；
11.整机功耗：≤0.5KW；
12.整机重量：≤400KG；
13.外形尺寸：1650mm×950mm×1800mm（长×宽×高）。
四、配置清单

五、配套工具清单

六、实训项目
1.电梯层门地坎的安装与调整；
2.电梯轿厢门地坎的安装与调整；
3.电梯层门门框的安装与调整；
4.电梯层门上坎的安装与调整；
5.电梯层门门扇的安装与调整；
6.门机的安装与调整；
7.电梯轿门的安装与调整；
8.门刀的安装与调试；
9.电梯层门地坎与轿厢门地坎尺寸的调整；
10.电梯门机参数的设置与调试；
11.电梯开关门的调试；
12.电梯门系统的保养。

HYD-DT-169 · 电梯绳头实训考核装置

HYD-DT-169电梯绳头实训考核装置 一、产品概述 电梯绳头实训考核装置 是根据电梯安装中的曳引钢绳悬挂及绳头制作的教学要求开发的一种实训平台。适合于各类职业院校和技工院校建筑设备安装与调试专业、楼宇自动化设备安装与调试专业、机电设备安装与调试专业，以及电气运行与控制专业的电梯安装与维修专门化方向，以及职业资格鉴定中心和培训考核机构教学使用。 整个装置由移动框架、曳引绳、绳头棒、返绳轮等部件组成。移动框架设计更具操作性,使学生直观地…

一、产品概述

电梯绳头实训考核装置是根据电梯安装中的曳引钢绳悬挂及绳头制作的教学要求开发的一种实训平台。适合于各类职业院校和技工院校建筑设备安装与调试专业、楼宇自动化设备安装与调试专业、机电设备安装与调试专业，以及电气运行与控制专业的电梯安装与维修专门化方向，以及职业资格鉴定中心和培训考核机构教学使用。
整个装置由移动框架、曳引绳、绳头棒、返绳轮等部件组成。移动框架设计更具操作性,使学生直观地认识曳引绳、绳头棒等零部件及绳头的制作。二、主要技术指标
1.尺寸：800×400×1310mm ( 长×宽×高 ) ；
2.曳引绳直径：8mm (8×19S+FC)；
3.绳头型式：楔块式（锥套式）；
4.绳头数量：4套。
三、实训项目
1.绳头制作；
2.曳引绳悬挂；
3.曳引绳张紧力调整。

HYD-DT-163 · 电梯限速器安全钳联动机构实训考核装置

HYD-DT-163电梯限速器安全钳联动机构实训考核装置 一、设备概述 电梯限速器安全钳联动机构实训考核装置 是根据电梯限速器安全钳的工作原理，通过手动绞盘装置把装有安全钳的底厢底座向上提升到一定的高，此时触发手动绞盘装置的刹车装置，使装有安全钳的轿厢底座自由落体，当装有安全钳的底厢底座下落的速度达到限速器额定速度的130%，触发限速器动作。安全钳通过引上棒连杆装置向上的提拉，从而带动联动杆向上抬起，使安全钳中的楔块卡死导轨，从而实现了…

一、设备概述
电梯限速器安全钳联动机构实训考核装置是根据电梯限速器安全钳的工作原理，通过手动绞盘装置把装有安全钳的底厢底座向上提升到一定的高，此时触发手动绞盘装置的刹车装置，使装有安全钳的轿厢底座自由落体，当装有安全钳的底厢底座下落的速度达到限速器额定速度的130%，触发限速器动作。安全钳通过引上棒连杆装置向上的提拉，从而带动联动杆向上抬起，使安全钳中的楔块卡死导轨，从而实现了底厢底座的紧急制动。让受训学员直观的了解到限速器动作过程、安全钳动作过程、限速器和安全钳联动的原理和过程。
装置整体框架采用标准方型钢焊接，各接头部位全部采用螺栓连接，方便拆装。用于提升用的手动绞盘装置采用日本原装进口，通过触发其刹车装置可实现绞转、空转功能；手动绞盘通过钢丝绳经各滑轮组连接底厢底架来进行提升。在轿厢底座下部装有一个蓄能型弹簧缓冲器跟一个耗能型液压缓冲器；在安全钳不动作或未能在预定距离内停住等意外情况下，避免安全钳直接撞击地面，这样让受训学员了解缓冲器作用、类型及工作原理。
二、技术参数
1.手动绞盘最大载重：300kgf；
2.限速器额定速度：≤1.0m/s；
3.安全钳动作速度：≤1.0 m/s
4.整机重量：≤500kg；
5.外形尺寸：2650mm×1850mm×2850mm（长×宽×高）。
三、配置清单

四、配套工具清单

五、实训项目
1.T型导轨（轿厢导轨）安装与调整；
2.轿厢龙门架的安装；
3.上导靴的安装；
4.安全钳连杆的安装；
5.限速器的安装；
6.涨紧装置的安装与调整；
7.下导靴的安装；
8.安全钳与下导靴的调整；
9.安全钳开关的安装与调整；
10.限位装置的安装与调整；
11.T型导轨与导靴的保养；
12.限速器－安全钳的保养；
13.限速器安全联动功能试验。

HYD-DT-162 · 电梯曳引系统安装实训考核装置设备

HYD-DT-162电梯曳引系统安装实训考核装置 一、设备概述 电梯曳引系统安装实训考核装置 是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。 本装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进…

一、设备概述
电梯曳引系统安装实训考核装置是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样、导轨安装、曳引安装、对重框架、轿厢架曳引绳悬挂。
二、产品特点
采用了钢结构电梯井道平台设计，整体外观简洁明了；
遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
采用真实机构器件，使学生学到的与实际应用的一致；
模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
三、技术参数
1.限速器额定速度：≤1.0m/s；
2.安全钳动作速度：≤1.0 m/s；
3.曳引机额定速度：≤0.4m/s；
4.曳引机额定载重：450kg；
5.曳引比：2：1；
6.制动形式：鼓式；
7.曳引机防护等级：IP41；
8.整机重量：≤1000kg；
9.外形尺寸：4000mm×3200mm×4900mm（长×宽×高）。
四、配置清单

五、配套工具清单

六、实训项目
1.T型导轨（轿厢导轨）安装与调整；
2.对重导轨安装与调整；
3.曳引机架的安装与调整；
4.曳引机的安装与调整；
5.轿厢龙门架的安装；
6.T型导轨上导靴的安装；
7.安全钳连杆的安装；
8.对重框的安装；
9.限速器的安装；
10.曳引绳的悬挂；
11.涨紧装置的安装与调整；
12.T型导轨下导靴的安装；
13.安全钳与下导靴的调整；
14.限速器与安全钳的联动调整；
15.导轨与导靴的保养；
16.曳引机的保养；
17.曳引绳的保养；
18.限速器－安全钳的保养；
19.人工盘车的练习。

HYD-DT-616 · 万能电梯门系统安装实训考核装置

HYD-DT-616万能电梯门系统安装实训考核装置 一、万能电梯门系统安装实训考核装置概述 万能电梯门系统安装实训考核装置是根据电梯安装工艺和维保要求，结合当前电梯市场的门系统结构，而开发的一种适合各种电梯门系统安装的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。 整个装置由固定框架、移动框架、层门系统、轿门系统组成。独特的设计使层门与轿门即能分开进行独立…

一、万能电梯门系统安装实训考核装置概述
万能电梯门系统安装实训考核装置是根据电梯安装工艺和维保要求，结合当前电梯市场的门系统结构，而开发的一种适合各种电梯门系统安装的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
整个装置由固定框架、移动框架、层门系统、轿门系统组成。独特的设计使层门与轿门即能分开进行独立安装，又能移动框架进行合并，实现轿门层与层门联动。使学生直观地了解电梯门系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。
二、产品特点
采用了钢结构框架平台设计，整体外观简洁明了；
遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
采用水平移动的方式，使层门与轿门分合移动式的进行安装与调试；
适合各种电梯门系统的安装。
三、技术参数
1.电源输入：单相三线 AC220V 50Hz；
2.工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3.框架移动行程：1440mm；
4.框架走廊宽度：60mm；
5.门安装：适合各种电梯门安装。
6.整机重量：≥4000kg；
7.外形尺寸：4780mm×3700mm×3510mm（长×宽×高）。
四、配置清单

五、实训项目
1.旁开式层门地坎安装与调整；
2.旁开式门框安装与调整；
3.旁开式层门上坎安装与调整；
4.旁开式层门门扇安装与调整；
5.层门门锁的调整；
6.旁开式门机机构安装与调整；
7.旁开式轿门安装与调整；
8.门刀安装与调整；
9.中分式层门地坎安装与调整；
10.中分式门框安装与调整；
11.中分式层门上坎安装与调整；
12.中分式层门门扇安装与调整；
13.层门门锁的调整；
14.中分式门机机构安装与调整；
15.中分式轿门安装与调整；
16.门刀安装与调整；
17.电梯门机参数的设置与调试；
18.门系统的保养。

HYD-DT-160 · 电梯仿真模拟试验台

HYD-DT-160电梯仿真模拟试验台 一、产品概况 电梯仿真模拟试验台 是根据当前真实电梯电气的安调和维保需求而开发的一种电梯仿真模拟试验台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。 本装置采用真实的电梯总电源箱和微机控制柜成套设备，曳引机组及三层井道电气器件均采用模拟的形式，学生借助电梯电气图对这两个部分进行安全连接，通过模拟运行检验连接的正确性与排除出现…

一、产品概况
电梯仿真模拟试验台是根据当前真实电梯电气的安调和维保需求而开发的一种电梯仿真模拟试验台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的电梯总电源箱和微机控制柜成套设备，曳引机组及三层井道电气器件均采用模拟的形式，学生借助电梯电气图对这两个部分进行安全连接，通过模拟运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与规范标准、连接、调试、运行及维修的技能，为真实电梯电气的安调与维保打下基础。
二、产品特点
采用了“实验台”形式结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；
采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；
采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观；
采用了高绝缘的安全型与带绝缘护套的高强度安全型，可区分强、弱电流的不同规格的，确保操作人员的安全。
三、技术参数
1、电源输入：三相五线 AC380V 50Hz；
2、工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3、安全保护：接地；漏电（动作电流≤30mA）；过压；过载；短路；
4、控制方式：VVVF；
5、额定速度：0.5 m/s；
6、整机功耗：≤0.75KW；
7、整机重量：≤150KG；
8、外形尺寸：1600mm×800mm×1700mm（长×宽×高）。
四、配置清单

五、实训项目
1、电梯电气照明回路的连接与调试；
2、电梯电气主控回路的连接与调试；
3、电梯电气安全回路的连接与调试；
4、电梯曳引机组的连接与调试；
5、基本参数设置实训；
6、电机自动调谐实训；
7、矢量控制参数设置实训；
8、运行参数设置实训；
9、楼层参数设置实训；
10、功能输出参数设置实训；
11、门功能参数设置实训；
12、井道自学习实训；
13、电梯PUC控制器故障码的查询与检修。

HYD-DT-155 · 电梯控制线路实训考核设备

HYD-DT-155电梯控制线路实训考核设备 一、概述： 电梯控制线路实训考核设备 ，是根据劳动部对"电梯维修工"及"维修电工"相关标准设计而成，符合《现代电梯构造与使用》、《电梯安装与维修》等流行教材中的知识要点，尤其是对控制线路方面的，采用多种模块设计，可灵活改变电路形式以便达到教学目的。电梯控制线路实训考核设备的电路采用模块化设计，内容包括平层电路、门机电路、曳引机电路等，并配备了开放性的实训模块，学员可以通过自行接线达到电梯控制…

一、概述：
电梯控制线路实训考核设备，是根据劳动部对"电梯维修工"及"维修电工"相关标准设计而成，符合《现代电梯构造与使用》、《电梯安装与维修》等流行教材中的知识要点，尤其是对控制线路方面的，采用多种模块设计，可灵活改变电路形式以便达到教学目的。电梯控制线路实训考核设备的电路采用模块化设计，内容包括平层电路、门机电路、曳引机电路等，并配备了开放性的实训模块，学员可以通过自行接线达到电梯控制线路实操的目的，但可以通过传统的继电线路控制电梯，而且可以通过现代控制技术PLC应用，使学员的控制技能更上一个台阶。由于采用了模化的设计，升级和扩展变得十分容易方便，该套设备还能不断更新增加新的控制线路，和控制系统，变频器技术、单片机控制技术都能在此套设备上得意应用，真正实现了切合实际、操作便捷、扩展容易、技术先进的实训与考核。
二、设备结构：
桌身部分：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
实训屏部分：实训屏分上下两部分，上部分挂箱（模块）空位，以及PLC，公用按键指示灯板，漏电开关；下部分是门机系统模拟控制区和三相电机，操作过程及结果直观移动，并设置了门机减速开关位置调节，并且控制端都以插线端子的形式引出，方便学员实训。
实验模块：采用挂箱式模块化设计，标准化的尺寸设计，元器件布局合理，更换操作容易，固定牢靠。并且具有故障设置装置以及电路切换装置。面板安装工艺采用 "隐形螺钉"固定技术，文字符采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。采用 "碰珠式" 设计模块安放区，使操作更加方便，固定更加牢固。提供通用市电电源接头，方便老师带到其他地点演示操作。
实验导线：所有接插件连接线均采用安全型迭接插头，为学生实验提供了极高的安全性。
三、实训考核项目：
电梯线路控制实训
1、门机线路控制实训
2、门机线路原理图与线路工作同步演示
3、门机线路换速延时原理及调节
4. 安全触板线路实训
5、关门减速、加速物理定位调节实训
6、开门减速、加速物理定位调节实训
7、关门减速、加速电路调速实训
8、开门减速、加速电路调速实训
9、电梯运行线路控制实训
10、电梯平层原理实训
11、继电线路控制实训
12、呼叫存储电路原理
13、平层开关实训电路
14、运行线路原理图与线路工作同步演示
15、楼层指示电路
16、主电路控制实训
17、主电路原理图与电路工作同步演示
18、主电路换速实训
19、PLC控制门机线路实训
20、PLC控制电梯运行线路
21、PLC控制主电路
电气线路排故实训
1、门机线路排故与检修（8处故障）
2、电梯运行线路排故与检修（15处故障）
3、主控线路排故与检修（12处故障）
四、技术参数 ：
1.工作电源：AC380±5％（三相五线）50Hz
2.额定功率：≤ 0.8 KW
3.相对湿度：≤ 85%
4.环境温度：－10℃ ～40 ℃
5.外形尺寸：2100×750×1620mm（带电脑桌）
6.安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
7.三相电机：380V 90W
8.直流电机：24V DC 2A 20r/min
9.P L C ：三菱FX2N－48MR（带FX2N-8EYR）
五、配置与要求

HYD-DT-156 · 电梯电气实训及考核装置

HYD-DT-156电梯电气实训及考核装置 一、控制柜主要技术参数 (1) 电梯控制柜需为真实的电梯控制柜； (2) 控制柜需取得符合国家标准GB 7588-2003《电梯制造与安装安全规范》要求的“特种设备型式试验合格证”； (3) 工作电源：三相五线 AC380V±7% 或单相AC220V±4%； (4) 控制方式：一体化控制器（参考品牌：默纳克、新时达、蓝光）； (5) 额定功率： 5.5KW。 二、曳引机主要技术参数 (1) 曳…

一、控制柜主要技术参数
(1) 电梯控制柜需为真实的电梯控制柜；
(2) 控制柜需取得符合国家标准GB 7588-2003《电梯制造与安装安全规范》要求的“特种设备型式试验合格证”；
(3) 工作电源：三相五线 AC380V±7% 或单相AC220V±4%；
(4) 控制方式：一体化控制器（参考品牌：默纳克、新时达、蓝光）；
(5) 额定功率： 5.5KW。
二、曳引机主要技术参数
(1) 曳引机为真实的电梯用曳引机；
(2) 曳引机需取得符合国家标准GB 7588-2003《电梯制造与安装安全规范》要求的“特种设备型式试验合格证”，供货时供业主查验；
(3) 额定电压：AC380V±7% 或 AC220V±4%；
(4) 曳引装置：国内行业主流应用的永磁同步曳引机或异步有齿轮曳引机；
(5) 额定功率：不大于7.5KW；
(6) 额定载重：不大于800Kg；
(7) 额定速度：不大于1.0m/s。
三、电梯控制柜检测调试台主要技术参数
(1) 供电电压：AC380V±7% 或 AC220V±4%。
(2) 轿内楼层显示采用7寸多媒体液晶。
(3) 控制装置采用PLC。
(4) 可通过指示灯显示曳引机运转方向。
(5) 采用真实的电梯轿厢内选按钮和楼层召唤按钮。
(6) 预留台式计算机液晶显示器安装位置。
(7) 检测对象：国内行业主流应用的一体化控制器（参考品牌：默纳克、新时达、蓝光）
四、控制柜检测台主要功能：
(1) 可向控制柜提供1～10楼的内选及外呼指令；
(2) 可向控制柜提供1～10楼的模拟井道信息，模拟井道信息可通过软件编程（其中电梯控制柜控制装置采用PLC）；
(3)可与控制柜交互电梯开关门指令及反馈信号；
(4)可与控制柜交互超载、满载、锁梯、消防、司机等信号；
(5)进线电源电压通过数字显示，有错相、缺相保护；
(6)控制柜进线主电源通过检测台控制，紧急情况下，可方便切断主电源；
五、主要技术参数
1) 工作电源：单相 AC220V ±4% ，50Hz；
2) 开门尺寸：不大于800mm；
3) 开门形式：中分双扇，门扇高度不高于1200mm；
4) 驱动控制：国内主流品牌；
5) 外形尺寸：不大于1600*1800*500 mm (W*H*D)
6）采用为国内主流结构型式，完全采用真实电梯门机构及部件组成。
7）层门和轿门可分开，单独进行调整和实训，组合后可进行厅门轿门联动实训。
8）采用电气或机械联锁，防止误操作。安全标示，信号和显示清晰易辨，预防由于人为的误操作而引起安全事故。
六、电梯电气实训考核装置组件
1.采用电梯上用1:1的完全真实的机房电源箱、轿顶检修箱、轿顶接线箱、底坑检修箱、底坑开关盒、井道照明、机房照明等。
2.电气故障快速设置和恢复系统
同时满足职业技能鉴定和竞赛需求、《电梯安装工》与《电梯维修工》标准要求，不少于40个的典型电梯电气故障设置开关。
七、实训项目
1.电梯电气系统主要组成部件认知实训；
2.控制器参数设置；
3.永磁同步曳引机磁极角度位置辨识；
4.电梯井道参数自学习；
5.曳引电动机变频驱动控制电路检测调节及故障查找实训；
6.曳引机制动器机械调节及故障查找实训；
7.轿内操纵箱控制电路故障查找及排除实训；
8.厅外召唤盒控制电路故障查找及排除实训；
9.轿顶检修箱控制电路故障查找及排除实训；
10.照明控制电路故障查找及排除实训；
11.通讯电路故障查找及排除实训。

HYD-DT-2016E · 电梯安装维修与保养实训考核装置

HYD-DT-2016E型电梯安装维修与保养实训考核装置 一、概述 电梯安装、维修与保养实训考核装置，是根据真实电梯的维护和保养要求开发的一种电梯实训平台。适合于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。 整个装置采用真实的部件组成，导轨、轿厢、厅门、轿厢门、限速器、对重装置等都采用真实的部件或配套的机构。控制部分采用全数字化的微机控制系统（VVVF），曳引机采用永磁…

HYD-DT-2016E型电梯安装维修与保养实训考核装置

一、概述
电梯安装、维修与保养实训考核装置，是根据真实电梯的维护和保养要求开发的一种电梯实训平台。适合于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
整个装置采用真实的部件组成，导轨、轿厢、厅门、轿厢门、限速器、对重装置等都采用真实的部件或配套的机构。控制部分采用全数字化的微机控制系统（VVVF），曳引机采用永磁同步电动机驱动，同时配套有相应的故障点设置，学生可以通过故障现象在装置上检测查找故障点的位置，并将其修复。学生也可以根据电梯定期检查的要求对电梯的相应部位进行检测和修护。通过在该实训装置上的实训，使学生能够真正学习和掌握电梯的维保技术及技能。特别设计的井架，为老师在实训中对学生的教学和指导提供了非常方便的平台。

二、技术参数
1. 工作电源：三相五线制AC380V/220V±7.5%,工频50Hz
2. 设备尺寸：4500×4500×8000mm（长×宽×高）
3. 电梯井道尺寸：2300×2300mm（长×宽）
4. 轿厢净尺寸：1200×1200×2100mm（长×宽×高）
3. 厅门净尺寸：800×1800mm
4. 提升高度：5500mm
5. 额定速度：0.3m/s
6. 中分开门型式
7. 集选变频控制方式
8. 安全保护措施：接地保护、过流、过载、漏电保护及防摔、防撞保护功能，符合国家电梯相关的标准。
9. 功率消耗≤4KW
三、功能特点
1、结构的真实性：本设备完全采用真实电梯的机构及部件组成，主要由曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、电力拖动系统、电气控制系统及安全保护系统。
曳引系统：主要由曳引机、曳引钢丝绳、导向轮、反绳轮等组成；曳引机由永磁同步电动机、制动器、减速箱等组成，为电梯的运行提供动力。曳引钢丝绳连接轿厢和对重，驱动轿厢升降。
导向系统：主要由导轨、导靴、导轨支架等组成；导靴安装在轿厢和对重架上，与导轨配合，强制轿厢和导轨运动于导轨上；导轨架主要起支撑导轨的作用。
轿厢系统：由轿厢架与轿厢体（轿壁、轿顶、轿底及操纵箱等）构成。
门系统：由轿厢门、层门、开门机、门锁装置等组成。
重量平衡系统：由对重和对重块装置等组成。
电力拖动系统：由供电系统、曳引电动机、速度反馈装置、调速装置等组成；主要提供动力，实现电梯调速控制。
电气控制系统：由操纵装置、位置显示装置、控制柜、平层装置、选层器等组成。
安全保护系统：组成：主要由限速器、安全钳、缓冲器、端站保护装置等组成。保证电梯安全使用，防止一切事故发生；
2、实训的便捷性：为了尽可能反应出设备的的真实性，钢结构支架的模拟井道，真实的电梯机构及部件，模拟出电梯真实的工作环境。源于真实、高于真实的设计理念，公开、透明的设计思路，为教学提供了真实、便捷的实训平台。
3、教学的全面性：传统教学实训设备只是纯粹完成学校理论验证性实训而刻意设计制造的产品，造成教学训练和实际运用相脱节的现象。本产品选用目前主流的永磁同步电动机驱动，控制部分采用全数字化的微机控制系统（VVVF）整个装置采用真实的部件组成，导轨、轿厢、厅门、轿厢门、限速器、对重装置等都采用真实的部件或配套的机构，设备真实贴合实际、是便捷的实训平台，完全符合现场化工作的标准。
4、设备的规范性：主流的一体化控制系统、紧凑的机械机构、多重的安全保护、开放式教学平台，真实、便捷的实训平台，完全符合工业现场化规范的标准。
5、装置安全性：为开放式教学目的，主要是提高学生的实际动手能力。为了保证工作人员的安全，本设备设有制动器、限速器—安全钳、上下极限开关、门联锁机械—电气联动、急停开关、检修开关、缓冲器、防护栏、断相、错相等多重安全保护措施；确保教学过程的安全性、可靠性。
6、实训桌：桌子由标准工业铝型材搭建，型材表面通过电氧化处理，美观大方、经久耐用。桌面采用高密度板材，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
7、创新物联网应用云平台模块
本平台将物联网技术运用于电气信号信息技术新能源汽车电机数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1）传感器数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）运行数据短信报警6）运行数据微信报警7）运行数据微信反向控制8）二次开发
8、实验室管理控制系统软件该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
    所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
四、实训项目
1.  曳引电动机变频驱动控制电路检测调节及故障查找实训
2. 曳引机制动器机械调节及故障查找实训
3. 轿厢门电动机变频器驱动控制电路检测调节及故障查找实训
4.  限速器动作调节实训
5.  限速器动作控制电路检测即故障查找实训
6.  安全钳调节检测调节实训
7.  安全钳传动机构调节检测调节实训
8. 轿厢门传动机构调节、维护、故障查找及排除实训
9. 轿厢门控制电路故障查找及排除实训
10. 厅门传动机构调节、维护、故障查找及排除实训
11. 厅门控制电路故障查找及排除实训
12. 轿厢导轨检测、调节实训
13. 对重导轨检测、调节实训
14. 导靴与导轨的检测、调节实训
15. 平层装置调节及控制电路故障查找及排除实训
16.  楼层轿厢召唤箱调节及控制电路故障查找及排除实训
17. 轿内按钮操纵箱控制电路故障查找及排除实训
18. 指层灯箱控制电路故障查找及排除实训
19. 轿顶检修箱控制电路故障查找及排除实训
20. 上端极限位置保护装置控制电路故障查找及排除实训
21.下端极限位置保护装置控制电路故障查找及排除实训
22. 照明控制电路故障查找及排除实训
23. 通讯电路故障查找及排除实训
24. 微机控制电路故障查找及排除实训
25.电源电路故障查找及排除实训
五、设备配置

附件一：

HYD-DT · 四层实物电梯实训考核设备

HYD-DT四层实物电梯实训考核设备 一、产品概述 双控透明教学电梯 是目前国际教学设备行业中技术含量较高的设备。该设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制，并且在电梯上设置了电路、电器、变频、PLC、机械等常见的40多项故障供学生动手实操。整套设备设计科学合理，透明直观，是工业自动化控制及楼宇自动化教学设备领域的一大突破性革新。 二、四层实物电梯实训考核设备技术性能 1.输入电源：AC380V±5%(三相五线) 5…

一、产品概述
双控透明教学电梯是目前国际教学设备行业中技术含量较高的设备。该设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制，并且在电梯上设置了电路、电器、变频、PLC、机械等常见的40多项故障供学生动手实操。整套设备设计科学合理，透明直观，是工业自动化控制及楼宇自动化教学设备领域的一大突破性革新。
二、四层实物电梯实训考核设备技术性能
1.输入电源：AC380V±5%(三相五线) 50Hz
2.额定电流：2.5A
3.环境温度：-5℃～40℃
4.相对湿度：≤90%(25℃)
5.外形尺寸：约980×830×2980mm
6.变 频 器：FR-E740-0.75KW
7.PLC：日本三菱FX1N-60MR
8.设备重量：约550Kg
三、四层实物电梯实训考核设备设备结构
1)、井道柜架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是钢架结构。
2)、曳引机：位于柜架顶部，是电梯的动力装置。安装在两条承重梁上，他主要由以下部分组成：
1)电动机：鼠笼式三相感应电动机，采用就频变压(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的合适感。
2)制动器：只在电梯通电运转时间松闸，当电梯停止时制动并保持轿厢位置不变，工作电压DC220V。
3)控制器：采用蜗轮杆减速器，具有高密度、高效率、低噪音的特点。
4)曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。
3)、控制屏：
1)变频器：根据PLC给出的指令，对电机的电源频率、电压进行调制，使电机平衡。
2)可编程序控制器(PLC)：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向堆停，反向保留信号，自动关门等功能。
3)安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以使PLC断送电梯是否处于安全状态。
4)、导 轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5)、轿 厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
6)、对 重：与轿厢连接，作用是平衡轿厢的重量。
7)、层 门：门上有门锁开关，当层门关闭后，电梯才能启动。
8)、操纵箱：设在柜架正面左侧，模拟乘客在轿厢内选层的信号输入设备，包括：
1)数字显层器：七段数码显示轿厢所在楼层
2)“1”、“2”、“3”、“4”选层按钮
3)关门铵钮
4)方向指示灯：电梯运行方向指示
5)电源锁：开关电梯电源，即首层外呼盒
9)、减速倍系统：由永磁感应器构成，提供轿厢停层位置信号
10)、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
四、四层实物电梯实训考核设备配置清单

五、实验项目:
1、感应器故障：
故障1：GU(324-310)上强迫减速感应器损坏，电梯不能正常上行，但可以下行。
故障2：GD(325-310)下强迫减速感应器损坏，电梯不能正常下行，但可以上行。
故障3：SW(264-310)上限位感应器损坏，电梯不能正常上行，但可以下行。
故障4：XW(265-310)下限位感应器损坏，电梯不能正常下行，但可以上行。
2、触点、开关、按钮故障：
故障5：KAB(268-310)触板开关失灵，安全触板无效
故障6～7：AK(268-310)；AG(269-310)开关门按钮失灵，不能开关门。
故障8～12：1AS(1A-310)；2AS(2A-310)；3AS(3A-310)；4AS(4A-310)内选按钮失灵，所选楼层按钮信号不能登记。
故障13～16：1SA(1S-310)；2SA(2S-310)；3SA(3S-310)；4SA(4S-310)所选楼层按钮信号不能登记，上呼梯按钮失灵。
故障17～20：2XA(2X-310)；3XA(3X-310)；4XA(4X-310)；下呼梯按钮失灵，所选楼层按钮信号不能登记。
故障21～22：PKM(237-301)；PGM(243-301)开关门到位，开关损坏不能闭合，引起开门或关门继电器不能吸合。
故障23～27： TS1 (1T1、2T1)； TS2 (1T2、2T2)； TS3 (1T3、2T3)； TS4 (1T4、2T4)厅门联锁开关回路故障，电梯不能运行。
故障28：SQF(PGM)(111、301)关门到位故障，电梯不能运行。
故障29～31：SJN(301、131)；SAQ(129、127)；SDS(125、123)安全回路、电气回路故障，电梯不能进行操作。
故障32～33：KDX(115~113)；JR(113~101)相序、热继电器故障，电梯不能进行操作。
故障34：DYJ(261-310)安全回路继电器触点接触不良，电梯不能进行任何操作。
故障35：MSJ(262-310)门联锁回路继电器触点接触不良，电梯不能运行但可开关门。
故障36～37：KMJ(582-301)；KMJ(304-482)开门回路开门继电器触点接触不良，导致门电机没电，不能开门。
故障38～39：GMJ(482-301)；GMJ(304-682)关门回路关门继电器触点不良，导致门电机没电不能关门。
故障40～41：KMJ(241-244)；GMJ(235-239)开关门继电器回路的开关门继电器常闭触点接触不良，导致开门继电器或关门继电器不能吸合。
3、PLC输出继电器故障：
故障42～46：Y10(1R-304)；Y11(2R-304)；Y12(3R-304)；Y13(4R-304)；内选按钮灯输出按钮灯不亮。
故障47～48：Y6(11，J6)；Y7(11，J7) PLC输出故障，引起变频器误动作或不能运作。
A：各故障点设置于开关外部。
B：各故障点均引至故障端子排。
C：各故障开关均串联接入。
D：故障排除示例说明：
以故障1为例：当拨动故障钮子开关1时，电梯不能正常上行。这时只需短接线号324
（端子排2）同线号324（端子排4）电梯则可正常运行。恢复钮子开关1后，请拆除短接线。

HYD-DT-2018 · 电梯控制技术综合实训装置

HYD-DT-2018型电梯控制技术综合实训装置 一、产品概述 电梯控制技术综合实训装置 是专门为职业院校开设的电气自动化、机电一体化、机械制造与自动化等相关专业而研制的，装置根据智能建筑中升降电梯的机构按照一定的比例缩小设计，所用设备、器件与实际电梯基本一致，采用槽钢方管框架结构整体设计，正面使用透明有机玻璃面板，融低压电气、PLC、变频调速、智能人机、传感检测、视频监控、智能考核系统等于一体，实现智能电梯复杂的开关量控制、时序逻辑控…

HYD-DT081A · 电梯控制技术综合实训装置（二座四层电梯、仿真实物）

HYD-DT081A型电梯控制技术综合实训装置（二座四层电梯、仿真实物） 一、产品概述 本装置是专门为职业院校开设的电气自动化、机电一体化、机械制造与自动化等相关专业而研制的，装置根据智能建筑中升降电梯的机构按照一定的比例缩小设计，所用设备、器件与实际电梯基本一致，采用槽钢方管框架结构整体设计，正面使用茶黑色有机玻璃面板，融低压电气、PLC、变频调速、智能人机、传感检测、视频监控、智能考核系统等于一体，实现智能电梯复杂的开关量控制、时序…

HYD-DT-2018-1607 · 透明电梯实训装置(三联六层)

HYD-DT-2018型透明电梯实训装置(三联六层) 一、概述 本透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，该设备经过深入探索研究，精心设计的。 本电梯是根据常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功…

HYD-DT-3 · 客货两用透明仿真教学电梯

HYD-DT-3型客货两用透明仿真教学电梯 一、概述 客货两用透明仿真教学电梯 是为了配合大中专院校、技校、职业学校、劳动就业培训中心、特种设备检测中心培训电梯操作上岗证、电梯维修保养及物业管理等有关电梯专业和工业自动化专业课程开发的实验演示教学设备。其外观采用透明进口有机玻璃材料，使学员更好地对电梯的使用，结构原理、运行原理、控制方式进行了解，培养出更多的电梯专业人才，以适应电梯与自动化专业的发展需要，该设备经过多次现场考查，电梯生产…

一、概述
客货两用透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、特种设备检测中心培训电梯操作上岗证、电梯维修保养及物业管理等有关电梯专业和工业自动化专业课程开发的实验演示教学设备。其外观采用透明进口有机玻璃材料，使学员更好地对电梯的使用，结构原理、运行原理、控制方式进行了解，培养出更多的电梯专业人才，以适应电梯与自动化专业的发展需要，该设备经过多次现场考查，电梯生产厂家与电梯方面专家合作开发出仿真教学模型为客梯(TKJ)货梯(THJ)其中客梯以曳引式，开门方式为中分，货梯为曳引式，开门方式为双折左开门，可以让学生很好的理解和直观地看到每一个运行机构运行状况。
电梯的电气控制系统采用进口可编程控制器(PLC日本三菱)进行智能控制和变频调压调速调频驱动，其部件结构组成，工作原理功能与实际电梯完全一样，并具有安全钳限速器，超速安全保护系统。
1、该电梯采用工业铝型材外框结构，底座与电梯井道一体化设计，结构美观大方，坚固耐用；
2、底座采用1.2mm冷扎钢板精制而成，并进行喷丸处理，底座含特制作万向轮，方便电梯移动；
5、电梯的电气控制系统由独立电梯电气配置柜来控制；

二、电梯的基本结构
1. 机房部分：
包括曳引机、制动器、限速器、曳引 轮、导向轮或复绕轮、手动盘车轮、控 制柜、电源开关、轿厢照明开关、井道 照明开关。
2. 进道部分：
轿厢、轿厢导轨、对重导轨、对重架、 缓冲器、限位开关、极限开关、控制电 缆、承行电缆线、限速器钢丝绳张紧装
3. 轿厢部分：
轿厢、安全钳、导靴、自动开关门机、 平层装置、操纵箱、轿厢内指令按钮、 指层灯、轿厢照明、轿厢内检修盒及轿门组合而成。
4. 层门部件：
厅门、召唤按钮箱、楼层显示器、门机 械锁、 电气联锁装置。
5.配电柜控制部分
其中含总电源、控制电源、PLC可编程控制器、变频器、接线板等设备
三、电梯的基本功能
A. 超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 上、下限位开关：
在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。
D. 厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
E. 层门连锁开关：
当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、防电梯功能及使用方法
（一）消防电梯的功能
根据国家规范，将消防电梯的功能设计为：消防电梯与客（或货）用电梯兼用的，当发生火灾时，受消防控制中心指令或首层消防队员专用操作按钮控制进入消防状态的情况下，应达到：
1、电梯如果正处于上行中，则立即在近层停靠，不开门，然后返回首层站，并自动打开电梯门。
2、如果电梯处于下行中，立即关门返回首层站，并自动打开电梯门。
3、如果电梯已在首层，则立即打开电梯门进入消防员专用状态。
4、各楼层的叫梯按钮失去作用，召唤切除。
5、恢复轿厢内指令按钮功能，以便消防队员操作。
6、关门按钮无自保持功能。
（二）、消防电梯的使用方法：
1、消防人员到达首层的消防电梯前室（或合用前室）后，首先用随身携带的手斧或其他硬物将保护消防电梯按钮的玻璃片击碎，然后将消防电梯按钮置于接通位置。因生产厂家不同，按钮的外观也不相同，有的仅在按钮的一端涂有一个小“红圆点”，操作时将带有“红圆点”的一端压下即可；有的设有两个操作按钮，一个为黑色，上面标有英文“OFF”，另一个为红色，上面标有英文“ON”，操作时将标有“ON”的红色按钮压下即可进入消防状态。
2、电梯进入消防状态后，如果电梯在运行中，就会自动降到首层站，并自动将门打开，如果电梯原来已经停在首层，则自动打开。
3、消防人员进入消防电梯轿厢内后，应用手紧按关门按钮直至电梯门关闭，待电梯启动后，方可松手，否则，在关门过程中如松开手，门则自动打开，电梯也不会启动。有些情况，仅紧按关门按钮还是不够的，应在紧按关门按钮的同时，用另一只手将希望到达的楼层按钮按下，直到电梯启动才能松手。
五、主要技术参数
1. 输入电压：AC 380±7% 50HZ
2. 外型尺寸：宽1500mm×深90mm×高2200mm；
3. 层站形式：客梯(四层四站四门)、货梯(四层四站四门)。
4. 控制方式：可编程控制器(PLC)调压调速调频(VVVF)集
   选控制。
5. 结构形式：四层站
6. 可编程控制器（PLC）：
    型 号：三菱FX3U-64MR
    输入电压：AC 220V 50HZ
    输入输出点数：64点(32入,32出)
    输出方式：继电器输出
7. 变频调速器：
    型 号：三菱FR-D720S-0.4
    输入电压：AC 220V 60HZ
    额定电流：2.5A
    功    率：0.4KW
8. 曳引机：
    速比：15 ：1
    模数：1.5（蜗轮减速器）
9. 拖动电机：
    型号：JW5622
    电压：AC 220V 50HZ
    功率：180W
    转速：2800r/min
六：电梯配置清单

HYD-KT-3 · 六层透明仿真教学模型

HYD-KT-3型六层透明仿真教学模型 一、概 述 透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，该设备经过深入探索研究，精心设计的。 本电梯是根据常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。为了便于教…

一、概  述
透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，该设备经过深入探索研究，精心设计的。
本电梯是根据常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。为了便于教学，电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行过程等种种实际问题。
电梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制，交流变频调速(VVVF) 驱动，其硬件构的组成及功能与实际电梯完全一样。 具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。
二、电梯的基本结构：
1、机房部分：包括曳引机、限速器、电磁制动器；
2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。
三、电梯的基本功能
A. 超速安全保护系统
    当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
    缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 门安全触板保护装置
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
D. 上、下限位开关：
在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。
E、厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F层门连锁开关：
当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。
G. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、主要技术参数：
1、外形尺寸：宽1000mm×深900mm×高2500mm
2、输入电压：220V 50HZ
3、结构形式： 六层六站
4、模数：1.5(蜗轮减速器)
5、拖动电机：电压：AC 220V 50HZ,功率：180W, 转速：2800r/min
6、可编程控制器（PLC）：三菱FX3U-64MR,
7、变频调速器：三菱FR-D720S-0.4
五、实训项目
 1.轿厢启动与停止、点动控制实训
2.信号指示系统实训
3.轿厢平层控制实训
4.轿厢照明控制实训
5.轿厢门开、并控制实训
6.电梯控制系统实训
7.终端限位保护装置实训
8.电梯控制编程实训
六、六层透明仿真教学电梯配置清单

HYD-DT-4A · 透明仿真教学电梯模型（四层）

HYD-DT-4A 透明仿真教学电梯模型（四层） 一、产品概述 透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好的了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，该设备经过深入探索研究，精心设计的。 电梯是根据常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。…

HYD-DT-4A透明仿真教学电梯模型（四层）

HYD-DT-4 · 四层透明仿真教学电梯模型(消防与考核型)

HYD-DT-4型四层透明仿真教学电梯模型(消防与考核型) 一、概 述 透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，该设备经过深入探索研究，精心设计的。 本电梯是根据常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的…

HYD-DT-4型四层透明仿真教学电梯模型(消防与考核型)

一、概  述

透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，该设备经过深入探索研究，精心设计的。

本电梯是根据常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。为了便于教学，电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行过程等种种实际问题。

电梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制，交流变频调速(VVVF) 驱动，其硬件构的组成及功能与实际电梯完全一样。 具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。

二、电梯的基本结构：

1、机房部分：包括曳引机、限速器、电磁制动器；

2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备；

3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；

4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；

5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。……

三、电梯的基本功能

A. 超速安全保护系统

    当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。

B. 轿厢、对重用弹簧缓冲装置

    缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。

C. 门安全触板保护装置

在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。

D. 上、下限位开关：

在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。

E、厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

F层门连锁开关：

当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。

G. 终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。

四、消防电梯功能及使用方法

（一）消防电梯的功能

根据国家规范，将消防电梯的功能设计为：消防电梯与客（或货）用电梯兼用的，当发生火灾时，受消防控制中心指令或首层消防队员专用操作按钮控制进入消防状态的情况下，应达到：

1、电梯如果正处于上行中，则立即在近层停靠，不开门，然后返回首层站，并自动打开电梯门。

2、如果电梯处于下行中，立即关门返回首层站，并自动打开电梯门。

3、如果电梯已在首层，则立即打开电梯门进入消防员专用状态。

4、各楼层的叫梯按钮失去作用，召唤切除。

5、恢复轿厢内指令按钮功能，以便消防队员操作。

6、关门按钮无自保持功能。

（二）、消防电梯的使用方法的使用方法

1、消防人员到达首层的消防电梯前室（或合用前室）后，首先用随身携带的手斧或其他硬物将保护消防电梯按钮的玻璃片击碎，然后将消防电梯按钮置于接通位置。因生产厂家不同，按钮的外观也不相同，有的仅在按钮的一端涂有一个小“红圆点”，操作时将带有“红圆点”的一端压下即可；有的设有两个操作按钮，一个为黑色，上面标有英文“OFF”，另一个为红色，上面标有英文“ON”，操作时将标有“ON”的红色按钮压下即可进入消防状态。

2、电梯进入消防状态后，如果电梯在运行中，就会自动降到首层站，并自动将门打开，如果电梯原来已经停在首层，则自动打开。

3、消防人员进入消防电梯轿厢内后，应用手紧按关门按钮直至电梯门关闭，待电梯启动后，方可松手，否则，在关门过程中如松开手，门则自动打开，电梯也不会启动。有些情况，仅紧按关门按钮还是不够的，应在紧按关门按钮的同时，用另一只手将希望到达的楼层按钮按下，直到电梯启动才能松手。

(三)、消防迫降

消防迫降是只电梯有消防部门控制进行远程迫降，在这教学模型中我们做出应一个开关或用一个继电器给所需单位使用。

五、主要技术参数

1. 输入电压：AC 220±7% 50HZ

2. 外型尺寸：宽1000mm×深700mm×高2200mm

3. 层站形式：客梯(四层四站四门)

4. 控制方式：可编程控制器(PLC)调压调速调频(VVVF)集选控制。

5. 结构形式：四层站

6. 可编程控制器（PLC）：

   型 号：三菱FX3U-64MR-ES-A

   输入电压：AC 220V 50HZ

   输入输出点数：64点

   输出方式：继电器输出

7. 变频调速器：

   型 号：三菱FR-D720S-0.4

   输入电压：AC 220V 60HZ

   额定电流：2.5A

   功 率：0.4KW

8. 曳引机：

   速比：15 ：1

   模数：1.5（蜗轮减速器）

9. 拖动电机：

型号：JW5622

   功率：180W

   转速：2800r/min

10、电梯外框材料：采用工业铝材

11、电梯底座材料：采用1.2mm厚冷轧板制作，焊接而成，采用静电喷塑美观大方。

12、电梯底部装有万向轮方便移动。

六、智能考核装置描述

配备智能化故障设置和考核系统：

教师操作设备故障时，需采用此智能考核系统。

控制器由操作单元、故障单元两部分组成。

操作单元电路板（与显示屏一体）、键盘。

操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；32 路继电器控制；

操作单元可以不联网进行脱机考核；可以自动评分；

2.主要有以下操作功能：

（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。

 (2) 教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。

（3）分数查询：查询学生的当前得分情况。

（4）学号查询：查询教师通过计算机设置的学号。

（5）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。

故障单元有32个故障点，继电器的触点参数：10A/24VDC 、7A/240VAC 。通过排线与操作单元连接。

3、软件操作简单、使用方便，主要有以下功能：

(1) 编辑、发布所有设备的所有故障

(2) 清除设备的所有故障

(3) 设置故障

(4) 设置考核时间

(5) 提取、查询所有设备的所有故障解除情况。

(6) 登录密码修改

七：四层透明仿真教学电梯配置清单

HYD-DT-212 · 透明电梯实训装置（两层、仿真实物）

HYD-DT-212型透明电梯实训装置（两层、仿真实物） 一、产品概述 透明电梯实训装置为机电一体化、楼宇自动化教学要求而开发的，是将PLC、变频调速、传感器应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、机电一体化等专业的相关实训课程。可满足各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》、《群控电梯技术》等多个专业课程的主要实训项目，适合学生进行PLC实训、毕业设计和课…

HYD-DT-212型透明电梯实训装置（两层、仿真实物）
一、产品概述
透明电梯实训装置为机电一体化、楼宇自动化教学要求而开发的，是将PLC、变频调速、传感器应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、机电一体化等专业的相关实训课程。可满足各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》、《群控电梯技术》等多个专业课程的主要实训项目，适合学生进行PLC实训、毕业设计和课程设计。
二、系统特点
1.电梯为二层，高度约1.5米，透明结构设计，电梯内部结构、运行过程一目了然。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。
2.本设备采用变频器与PLC通过开关量或数字量两种模式进行控制，并且设置了常见的几十项电路故障供学生实操
三、主要参数：
1、输入电源：AC220V±5%(三相五线) 50Hz
2、额定电流：2.5A
3、环境温度：-5℃～40℃
4、相对湿度：≤90%(25℃)
5、外形尺寸：900×900×1500mm
6、变 频 器：FR-A540-0.75KW
7、Ｐ Ｌ Ｃ：三菱
9、设备重量：550Kg
四、设备结构
1)井道柜架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是钢架结构。
2)曳引机：位于柜架顶部，是电梯的动力装置。安装在两条承重梁上，他主要由以下部分组成：
1.电动机：鼠笼式三相感应电动机，采用就频变压(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的合适感。
2.制动器：只在电梯通电运转时间松闸，当电梯停止时制动并保持轿厢位置不变，工作电压DC110V。
3.控制器：采用蜗轮杆减速器，具有高密度、高效率、低噪音的特点。
4.曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。
3)控制屏：
1.变频器：根据PLC给出的指令，对电机的电源频率、电压进行调制，使电机平衡。
2.可编程序控制器(PLC)：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向堆停，反向保留信号，自动关门等功能。
3.安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以使PLC断送电梯是否处于安全状态。
4)导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5)轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
6)对重：与轿厢连接，作用是平衡轿厢的重量。
7)层门：门上有门锁开关，当层门关闭后，电梯才能启动。
8)操纵箱：设在柜架正面左侧，模拟乘客在轿厢内选层的信号输入设备，包括：
1.数字显层器：七段数码显示轿厢所在楼层
2.“1”、“2”选层按钮
3.关门铵钮
4.方向指示灯：电梯运行方向指示
5.电源锁：开关电梯电源，即首层外呼盒
9)减速倍系统：由永磁感应器构成，提供轿厢停层位置信号
10)终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
五、设备配置

六、实验项目:
1、感应器故障：
故障1：GU(324-310)上强迫减速感应器损坏，电梯不能正常上行，但可以下行。
故障2：GD(325-310)下强迫减速感应器损坏，电梯不能正常下行，但可以上行。
故障3：SW(264-310)上限位感应器损坏，电梯不能正常上行，但可以下行。
故障4：XW(265-310)下限位感应器损坏，电梯不能正常下行，但可以上行。
2、触点、开关、按钮故障：
故障5：KAB(268-310)触板开关失灵，安全触板无效
故障6～7：AK(268-310)；AG(269-310)开关门按钮失灵，不能开关门。
故障8～12：1AS(1A-310)；2AS(2A-310)；3AS(3A-310)；4AS(4A-310)；5AS(5A-310)内选按钮失灵，所选楼层按钮信号不能登记。
故障13～16：1SA(1S-310)；2SA(2S-310)；3SA(3S-310)；4SA(4S-310)所选楼层按钮信号不能登记，上呼梯按钮失灵。
故障17～20：2XA(2X-310)；3XA(3X-310)；4XA(4X-310)；5XA(5X-310)下呼梯按钮失灵，所选楼层按钮信号不能登记。
故障21～22：PKM(237-301)；PGM(243-301)开关门到位，开关损坏不能闭合，引起开门或关门继电器不能吸合。
故障23～27： TS1 (1T1、2T1)； TS2 (1T2、2T2)； TS3 (1T3、2T3)； TS4 (1T4、2T4)； TS5 (1T5、2T5)厅门联锁开关回路故障，电梯不能运行。
故障28：SQF(PGM)(111、301)关门到位故障，电梯不能运行。
故障29～31：SJN(301、131)；SAQ(129、127)；SDS(125、123)安全回路、电气回路故障，电梯不能进行操作。
故障32～33：KDX(115~113)；JR(113~101)相序、热继电器故障，电梯不能进行操作。
故障34：DYJ(261-310)安全回路继电器触点接触不良，电梯不能进行任何操作。
故障35：MSJ(262-310)门联锁回路继电器触点接触不良，电梯不能运行但可开关门。
故障36～37：KMJ(582-301)；KMJ(304-482)开门回路开门继电器触点接触不良，导致门电机没电，不能开门。
故障38～39：GMJ(482-301)；GMJ(304-682)关门回路关门继电器触点不良，导致门电机没电不能关门。
故障40～41：KMJ(241-244)；GMJ(235-239)开关门继电器回路的开关门继电器常闭触点接触不良，导致开门继电器或关门继电器不能吸合。
3、PLC输出继电器故障：
故障42～46：Y10(1R-304)；Y11(2R-304)；Y12(3R-304)；Y13(4R-304)；Y14(5R-304)内选按钮灯输出按钮灯不亮。
故障47～48：Y6(11，J6)；Y7(11，J7) PLC输出故障，引起变频器误动作或不能运作。
A：各故障点设置于开关外部。
B：各故障点均引至故障端子排。
C：各故障开关均串联接入。
D：故障排除示例说明：
以故障1为例：当拨动故障钮子开关1时，电梯不能正常上行。这时只需短接线号324（端子排2）同线号324（端子排4）电梯则可正常运行。恢复钮子开关1后，请拆除短接线。
