家用电器技能实训考核设备

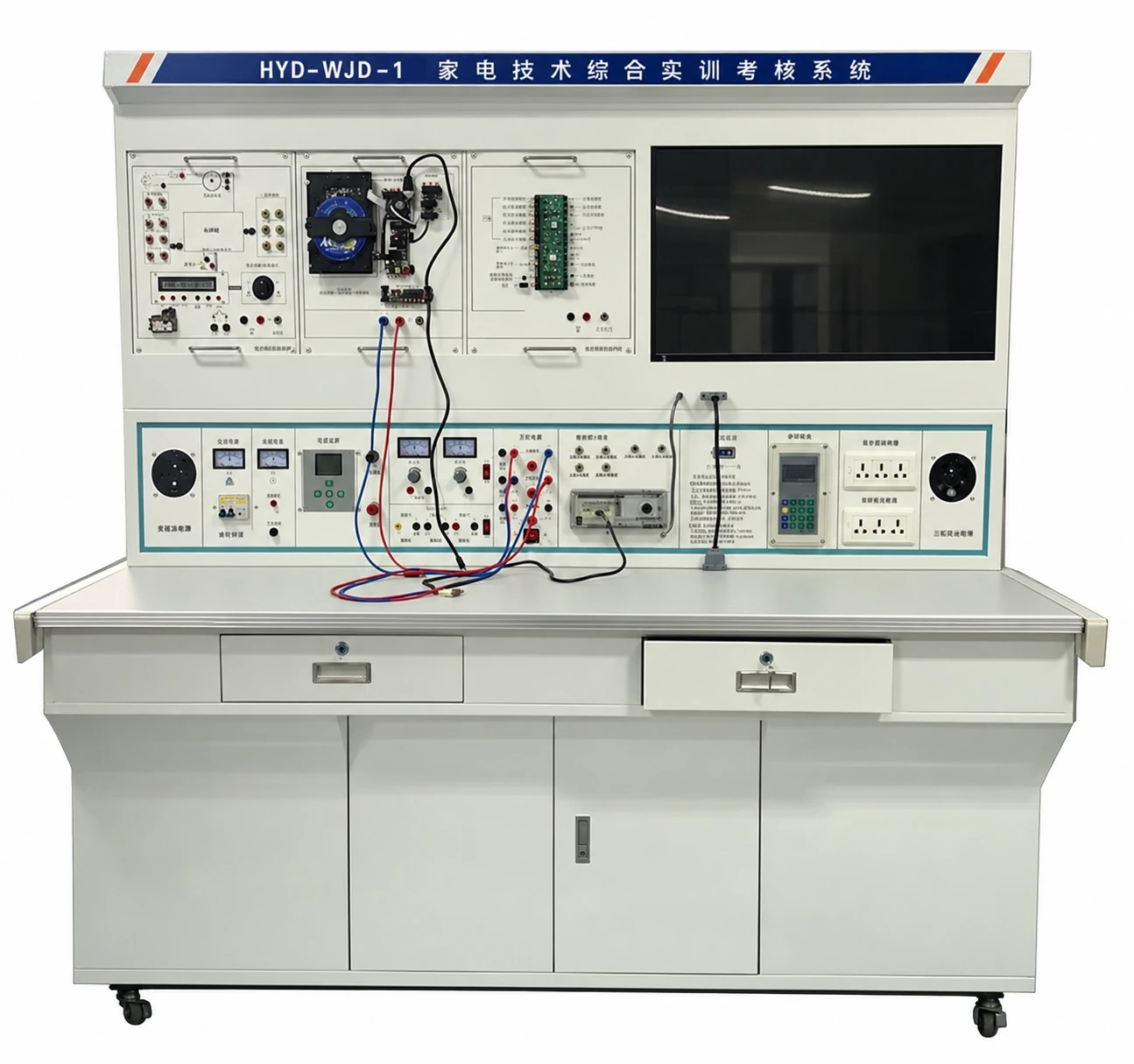

HYD-WJD-1 · 家用电子产品维护技能实训台

HYD-WJD-1家用电子产品维护技能实训台 家用电子产品维护技能 实训台 是根据劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合武警士官学校文化装备课程的实训教学及文化专业士兵职业技能鉴定中的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。 u 技术指标 1.输入电源：单相三线～220V±10% 50Hz（带有漏电保护功能） 2.工作环…

家用电子产品维护技能实训台是根据劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合武警士官学校文化装备课程的实训教学及文化专业士兵职业技能鉴定中的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
u 技术指标
1.输入电源：单相三线～220V±10% 50Hz（带有漏电保护功能）
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：1920mm×750mm×1800mm（长*宽*高）
6.整机功率：≤1.5KW
一、概述
1、控制及交流电源部分
（1）提供单相交流电源、线间直接短路自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。具有实验室管理系统，带密码开机和定时关机功能
（2）提供～220V插座2只，为外部仪器提供工作电源。
2、直流电源部分
（1）恒流稳压电源，输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）开关电源：+5V，+24V、12V 。
（4） 高清彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。
有着图象清晰、时序精确（图形中心和边框可精确定位到一个像素）、
1) 输出信号频率范围：第1-100频道；
2) 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式；
3) 输出信号方式：
① 射频输出：≥300μVp－p；
② 视频输出：≥1Vp－p；
③ 音频输出：≥0.3Vp－p。
4）信号制式：PAL-D/K
显示图象共16幅
彩条（75/0/75/0） 白光栅（75） 红光栅（75） 绿光栅（75） 蓝光栅（75）黑光栅 12级阶梯 十字中心及显示幅值（90、95、100） 四阶棋盘 彩色棋盘
（5）实训桌：整体结构采用冷轧钢板成型，表面酸洗磷化，静电喷塑，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉，用于放置工具和资料等。
（6）液晶电视技术指标:
显示器尺寸：32寸；
对比度：400：1；分辨率：1920×1080；反应时间：<16 ms；.屏幕亮度：500cd/㎡；视角：178度；屏幕比例：16∶9；制式：NTSC/PAL/SECAM；输入：YPbPr；VGA；HDMI；AV；USB环境温度：5℃～35℃；相对湿度：≤85%（25℃）；
（7）DVD机：
a、工作状态 水平：15度 铝垂：15度
b、控制方式：电控
c、物镜特性：焦距（f）：3.86mm 数字光圈（NA）：0.45mm
工作距离（WD）：2.1mm
d、激光波长（λ）：760—800μm
二、系统特点
1、遵循市场导向，符合社会需求。理论联系实际，硬件软件结合。部队技术骨干，传授实战技艺。基于工作过程，培养岗位技能。专业对口培养，解决学员上岗。
2、故障点采用可更换透明元件即学员根据故障现象排查损坏元件，采用插拔式更换元件。
3、无线智能实验室管理考核系统
1）计算机可以监控1-126台家用电器智能考核台
2）可设置20多个故障点。
3）具有发卷功能
4）具有收卷功能
5）具有单台和全部实验台清零功能
6）具有自动检测各家用电器考核台的通讯联机情况
7）可以生成学生个人成绩单
8）可以对学生考核情况进行统计、分析
9）设有进入系统密码，进入系统后能够修改密码
10）具有打印功能
11）具有答题次数限制功能
12）集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置 ，题库与题库等级设置，学生键盘设置，考核故障发布 考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
13）学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查询，设备号查询。
三、实训组件
本装置由液晶彩电模块、功放前级音调实训模块、功放后级放大输出模块、卫星接收机实训模块、DVD（蓝光）播放机实训模块、智能硬盘播放机实训模块、有线电视系统实训模块、智能实训考核系统组成。
1、液晶彩电实训模块
开关稳压电路单元、背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、内置设故排故系统（可由电脑设故障点）
2、5.1功放前级音调实训模块
包含前级声音的处理及高音、中音、低音、左右声道平衡.音量控制
3、卫星接收机实训模块
包含电源、高频头、解码芯片
4、5.1后级放大输出实训模块
包含声音的放大、左右声道输出、重低音输出、中置输出、立体声耳机输出
5、DVD（蓝光）播放机实训模块
DVD机芯、DVD键盘控制、显示及遥控、DVD内置稳压电源、DVD光盘。
6、智能硬盘播放机实训模块
包含硬盘、解码主板、电源
7.有线电视系统实训模块
分支器与分配器、放大器、调制器（选配）、混合器（选配）
四．实训项目
1. 认 识 液 晶 电 视 的 内 部 结 构 ；
2. 认识液晶电视中各主要元器件的基本结构；
3. 理解液晶电视中各主要元器件的基本工作原理；
4. 认识液晶电视各主要单元电路的组成；
5. 理解液晶电视各主要单元电路的工作原理；
6. 认识液晶显示屏的组成及工作原理；
7. 认识主要IC的功能及原理；
8. 工厂菜单的进入方法及调试；
9. 贴片元件的焊接方法；
10. 黑屏故障分析与故障演示实验;
11. 有声音，无图像的故障分析与演示实验;
12. 键控电路的故障分析与演示实验;
13. 遥控接收电路的故障分析与演示实验;
14. 无光栅,无声音故障分析与演示实验;
15. 右声道无声音故障分析与演示实验;
16. 左声道无声音故障分析与演示实验;
17. 功放电路的故障分析与演示实验;
18. 遥控发射电路的故障分析与演示实验;
19. 有光栅、无图像、无伴音的故障分析与演示实验;
20. DVD机的工作原理与维修实训
21. 功放的工作原理与维修实训
22. 前置音调板的工作原理与维修实训
23. 卫星接收机的工作原理与维修实训
24. 智能硬盘播放机的工作原理与维修实训
25. 有线电视的工作原理与维修实训

HYD-JD-12 · 家电技术综合实训系统

HYD-JD-12家电技术综合实训系统 一、产品概述 本实训系统综合了机电类、电热类、电磁类各种常用家电电气控制实训项目，能满足各类学校的相应课程的实训教学目标。装置采用挂件式模块化结构，从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。 二、产品结构 通过模拟房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，该房间采用钢制…

一、产品概述
本实训系统综合了机电类、电热类、电磁类各种常用家电电气控制实训项目，能满足各类学校的相应课程的实训教学目标。装置采用挂件式模块化结构，从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。

二、产品结构
通过模拟房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，该房间采用钢制网孔板和工业型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面静电喷塑，色彩稳重，外表美观大方，装置配有专用电源台，装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下，为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。装置设有实训平台，台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用18mm三聚氰胺饰面E1级刨花板,其他部位采用2mm厚优质PVC封边条，机械封边；可开设电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目。
每个操作台都设有独立元件柜，便于对元件的保管和安装施工，有利于教学的安装培训和使用方便。通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，可以根据学校的实际教学条件分组完成各种小家电的实训内容。
三、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：≤2kVA
4.安全保护：具有漏电压、漏电流保护，安全符合国家标准
5. 装置结构尺寸：2700MM×1600MM×2000MM（长×宽×高）
6．实验室智慧用电安全控制系统
1）该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
2）在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
3）可设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端
7.无纸化考核平台
提供故障设置和考核系统，可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与 学员设故与排故界面原理图与设备面板原理图完全一致)可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
四、实训项目
1＝洗衣机模块
1.全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2.全自动洗衣机机械结构的认识及拆装
3.进水、排水常见故障的检测和排除
4.洗涤、脱水常见故障的检测和排除
5.全自动洗衣机程控器的检测
6.电机及电机控制故障的检测和排除
7.机械传动系统的常见故障及检修
8.集成控制电路检测和故障分析排除
9.漏电安全防护报警系统故障分析和排除
2）抽油烟机模块
1.抽油烟机常用元器件，及控制芯片的认识和检测
2.抽油烟机机械结构的认识及拆装
3.电机不转故障的检测和排除
4.电机转动时无规律故障的检测和排除
5.集成控制电路检测和故障分析排除
3）电热水器模块
1.电热水器常见元器件，及控制芯片的认识和检测
2.电热水器机械结构的认识及拆装
3.防电墙技术的学习及故障的分析与排除
4.内胆故障的分析和排除
5.恒温电路部分故障的分析和排除
6.电热水器使用安全的学习和掌握
7.集成控制电路检测和故障分析排除
8.漏电安全防护报警系统故障分析和排除
4）电烤箱模块
1.电烤箱常见元器件，及控制芯片的认识和检测
2.电烤箱机械结构的认识及拆装
3.温控器部分故障的分析和排除
4.定时控制电路故障的分析和排除
5.内胆故障的分析和排除
6.集成控制电路检测和故障分析排除
5）电饭煲模块
1.微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测
2.微电脑控制电饭锅结构的认识及拆装
3.微电脑控制电饭锅能量转化，温度传导的工作原理
4.微电脑控制电饭锅加热，保温相互转换及工作原理
5.微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理
6.微电脑控制电饭锅的常见故障及维修
7.微电脑控制电饭锅控制电路常见故障的检测及维修
6）微波炉模块
1.微波炉主要元器件，控制芯片，显示器件的认识与检测
2.微波炉结构的认识及拆装
3.微波炉加热的原理分析及实物演示
4.微波炉微波产生电路的常见故障及检测维修
5.微波炉控制电路及定时电路常见故障与检测维修
6.微波炉电压转换电路的常见故障及检测维修
7.微波炉保护装置的检测与维修
8.微波炉常见故障的检测及维修
7）洗碗机模块
1.洗碗机主要元器件，控制芯片，显示器件的认识与检测
2.洗碗机结构的认识及拆装
3.洗碗机加热的原理分析及实物演
4.洗碗机保护装置的检测与维修
5.洗碗机炉常见故障的检测及维修

HYD-JY-05 · 家用电热水器维修与安装实验装置

HYD-JY-05家用电热水器维修与安装实验装置 一、产品概述 家用电热水器维修与安装实验装置是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。本实训装置同时满足职业学院、技工学校、农民工职业培训、职教中心、鉴定站 / 所的家…

一、产品概述
家用电热水器维修与安装实验装置是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。本实训装置同时满足职业学院、技工学校、农民工职业培训、职教中心、鉴定站 / 所的家电类专业及家电维修工类维修实操，以及中级、高级工的技能鉴定考核。
二、技术性能
1. 输入电源：单相三线制 AC220V ± 10% 50HZ
2.工作环境：温度 -10 ℃～ + 50 ℃相对湿度＜ 85% （ 25 ℃）
3. 整机容量：＜ 2KW
4. 安全保护：动作电流≤ 30mA 、动作时间≤ 0.1s
5. 外形尺寸： 100cm × 70cm × 165cm
三、系统组成
1. 家用电热水器维修与安装实验装置由实训控制屏、实训桌、电热水器和实训组件四部分组成实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2. 交流电源（均带有过流保护）输出电源：市电不隔离输出 220V 50HZ、输出 220V 50HZ
3. 直流电源：± 24V/+12V/+5V
4.电热水器器：遥控密闭型储水式电热水器
5、实训组件
家用电热水器维修与安装实验装置由遥控密闭型储水式电热水器模块、实验水箱，循环水泵、6、智能实训考核系统组成。
1.电热水器实训模块配置电热器内部电路控制系统原理图，故障模拟检测点，内置设故排故系统
2.实训桌：整体结构采用钢木落地台式，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
3. 学生实训考核评分系统
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
四、实训项目
1. 电热水器安装与管路设计实验
2. 主板 +12V 电源丢失故障
3. 红外接收头损坏故障
4. 指示灯亮不加热故障现象与维修
5. 电热水器加热温度低于设定温度故障现象与维修
6. 电热水器温度传感器故障
7. 按键开关损坏
8. 漏电开关故障
9. 电加热故障
10. 热水器温度保险故障

HYD-WTV-5 · 液晶电视机维修技能实训考核装置

HYD-WTV-5型 液晶电视机维修技能实训考核装置 （智能型、32寸液晶）（智能型、42寸等离子）（智能型、15寸液晶） 本实训装置适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。液晶显示屏：42寸，对比度：600：1，亮度：500cd/…

HYD-WTV-5型 液晶电视机维修技能实训考核装置

（智能型、32寸液晶）（智能型、42寸等离子）（智能型、15寸液晶）

本实训装置适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。液晶显示屏：42寸，对比度：600：1，亮度：500cd/m2,反应时间＜16ms。液晶电视模块包括智能故障转换接口、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、AD模数转换、内置故障设置系统，可由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备实训指导书。

二、技术性能
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：160cm×80cm×140cm
三、系统组成
1.本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2.交流电源（均带有过流保护）
输出电源：市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ
3.密码开关机功能，定时功能，自动关机功能等
4.彩色信号发生器
（1）输出信号频率范围：100个频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）
（4）信号制式：PAL-D/K
5.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
（二）液晶显示器：42寸 对比度： 600：1，亮度：500cd/m2, 反应时间：＜16ms
（三）实训组件
本装置由液晶彩电模块、DVD视盘机、智能实训考核系统组成。
1.液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机设置故障点）
2.智能实训考核系统
1、计算机可以监控1-29台家用电器智能考核台
2、已设置多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器，学生可以通过答题器与教师进行数据交换
（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
三、考核实训项目
1. 无光栅，无伴音，无图像，三无故障的检测与处理
2. 有声音，无图像故障的检测与处理
3. 按键无效故障的检测与处理
4. 遥控无效故障的检测与处理
5. 无光栅,有声音故障的检测与处理
6. 有图像无声音故障的检测与处理
7. 右声道无声音故障的检测与处理
8. 左声道无声音故障的检测与处理
9. 功放集成损坏故障的检测与处理
10.有光栅、无图像、无伴音故障的检测与处理
四．实训功能
1、认 识 液 晶 电 视 的 内 部 结 构 ；
2、认识液晶电视中各主要元器件的基本结构；
3、理解液晶电视中各主要元器件的基本工作原理；
4、认识液晶电视各主要单元电路的组成；
5  理解液晶电视各主要单元电路的工作原理；
6、认识液晶显示屏的组成及工作原理；
7、认识主要IC的功能及原理；
8、工厂菜单的进入方法及调试；
9、贴片元件的焊接方法；
10、电视机开关电源电路的工作原理；
11、三无故障现象的检测与处理；
12、屏亮，有声音，无图像故障现象的检测与处理；
13、屏亮，无声音，无图像故障现象的检修指导；
14、声音正常，黑屏故障现象的检测与处理；
15、无伴音，图像正常故障现象的检测与处理；
16、按键无反应故障现象的检测与处理
17、遥控无反应故障现象的检测与处理；
18、AV图像正常，无声音故障现象的检修指导；
19、白屏故障现象的检修指导；；
20、指示灯不亮故障现象的检修指导；
21、一侧喇叭无声音故障现象的检测与处理；
22、液晶屏点屏方法；
23、液晶屏接口定义；
24、整机装配；
25、电子调谐器的测量与分析
26、视频信号处理流程测量与分析

HYD-XY-2 · 滚筒式洗衣机维修技能实训考核装置

HYD-XY-2型滚筒式洗衣机维修技能实训考核装置 一、系统特点 1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。 2.实用性 本装置具有实训考核功能，根据技能鉴定要求…

HYD-XY-2型滚筒式洗衣机维修技能实训考核装置

HYD-XY-1 · 波轮式洗衣机维修技能实训考核装置

HYD-XY-1型波轮式洗衣机维修技能实训考核装置 一、系统特点 1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。 2.实用性 本装置具有实训考核功能，根据技能鉴定要求…

HYD-XY-1型波轮式洗衣机维修技能实训考核装置

HYD-DK-1 · 电烤箱维修技能实训考核装置

HYD-DK-1型电烤箱维修技能实训考核装置 一、产品概述 “HYD-DK-1型电烤箱维修技能实训考核装置”依照中华人民共和国劳动和社会保障部发布的《“家用电热器具与电动器具维修工（初、中、高级）”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合高职院校、职业学校的应用电子技术、电子电器应用与维修等相关专业课程的实训教学。 本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中…

HYD-DK-1型电烤箱维修技能实训考核装置

一、产品概述
“HYD-DK-1型电烤箱维修技能实训考核装置”依照中华人民共和国劳动和社会保障部发布的《“家用电热器具与电动器具维修工（初、中、高级）”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合高职院校、职业学校的应用电子技术、电子电器应用与维修等相关专业课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中电磁类维修实操，初级、中级技能鉴定考核。

二、系统特点
1.配套性  本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2.实用性  本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的电烤箱故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性  实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握电烤箱的工作方式，提升学生的综合能力和维修技能。
三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜2kVA
四、系统组成
本实训装置由电烤箱实物、实训线路板模块、手动考核系统三部分组成。
1.电烤箱实物：主要由箱体、电热元件、调温器、定时器和功率调节开关等构成。其箱体主要由外壳、中隔层、内胆组成三层结构，在内胆的前后边上形成卷边，以隔断腔体空气；在外层腔体中充填绝缘的膨胀珍珠岩制品，使外壳温度大大减低；同时在门的下面安装弹簧结构，使门始终压紧在门框上，使之有较好的密封性。
2.实训线路板：主要有电源、单片机控制电路、数码显示电路、实物控制电路组成。
3.手动考核系统：由手动设置故障箱和手动排故电路组成；故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障。
五、实训项目
1.电烤箱的拆装
2.电烤箱主要器件的拆装、认识
3.电烤箱电源故障分析与排除
4.电烤箱能加热，加热指示灯不亮故障分析与排除
5.电烤箱加热指示灯亮，不加热故障分析与排除
6.电烤箱加热指示灯不亮且不加热故障分析与排除
7.电烤箱不能定时加热故障分析与排除实训
8.电烤箱LED数码管指示缺笔故障分析与排除实训
9.电烤箱LED数码管缺位指示故障分析与排除实训
10.电烤箱LED数码管不显示故障分析与排除实训
11.电烤箱功率偏低故障分析与排除

HYD-Y-1 · 变频式抽油烟机维修技能实训考核装置

Y-1型变频式抽油烟机维修技能实训考核装置 一、产品概述 “HYD-CY-1型变频式抽油烟机维修技能实训考核装置”是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、机电，环保等专业课程的实训教学。 本实训装置也适合技工学…

Y-1型变频式抽油烟机维修技能实训考核装置

HYD-XD-1 · 电子消毒柜维修技能实训考核装置

HYD-XD-1型电子消毒柜维修技能实训考核装置 一、产品概述 电子消毒柜维修技能实训考核装置是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、电磁等专业课程的实训教学。 本实训装置也适合技工学校、职业培训学校、职教中心…

HYD-XD-1型电子消毒柜维修技能实训考核装置

一、产品概述

电子消毒柜维修技能实训考核装置是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、电磁等专业课程的实训教学。

本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修实操，初级、中级技能鉴定考核。

二、系统特点

1. 配套性  本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。

2. 实用性  本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的消毒柜故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。

3. 综合性  实训内容丰富，工作原理清晰明确，使学生能够尽可能多的学习和掌握电子消毒柜的工作原理和消毒方式，提升学生的综合能力和应变能力。

三、技术性能

1. 输入电源：单相三线～220V±10%  50Hz

2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3. 整机容量：＜250VA

4. 安全保护：动作电流≤30mA、动作时间≤0.1s

5. 外形尺寸：170cm×93cm×135.5cm

四、系统组成

本装置由电子消毒柜实物、电气控制板、实训考核系统和实验台组成。

1. 电子消毒柜实物：采用嵌入式柜型实体设计，含显示系统，消毒方式及烘干方式，门控安全系统等。

2. 电气控制板：电子消毒柜的电气控制系统，包括电路电源部分、状态显示控制、微电脑处理电路、门控安全电路等单元；

3. 实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；

4. 实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。

五、实训内容

1. 电子消毒柜主要元器件，控制芯片，显示器件的认识与检测

2. 电子消毒柜结构的认识与拆装

3. 电子消毒柜部分电路的原理分析及相互联系

4. 电子消毒柜红外线高温发生电路常见故障与检测维修

5. 电子消毒柜臭氧发生电路常见故障及检测维修

6. 电子消毒柜紫外线发生电路的常见故障及检测维修

7. 电子消毒柜定时系统常见故障及检测维修

8. 电子消毒柜常见故障与维修

HYD-DC-1 · 电磁炉维修技能实训考核装置

HYD-DC-1型电磁炉维修技能实训考核装置 一、系统特点 1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。 2.实用性 本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，…

HYD-DC-1型电磁炉维修技能实训考核装置

HYD-WB-1 · 微波炉维修技能实训考核装置

HYD-WB-1型微波炉维修技能实训考核装置 一、系统特点 1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。 2.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握微波炉工作…

HYD-WB-1型微波炉维修技能实训考核装置

HYD-JDW-2 · 多功能家用电子产品电气控制实训智能考核装置

HYD-JDW-2型多功能家用电子产品电气控制实训智能考核装置 一、产品概述 “多功能家用电子产品电气控制综合实训装置”是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合高职院校、职业学校的应用电子技术、家用电器维修、电子电器应用与维修专业等专业的家用电子产品原理与维修的实训教…

HYD-JDW-2型多功能家用电子产品电气控制实训智能考核装置

一、产品概述
“多功能家用电子产品电气控制综合实训装置”是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合高职院校、职业学校的应用电子技术、家用电器维修、电子电器应用与维修专业等专业的家用电子产品原理与维修的实训教学。
本实训装置同样适合技工学校、职业培训学校、职教中心、鉴定站/所家电类专业及家电维修工中级、高级技能鉴定考核。

二、系统特点
1.实训性 本实训装置设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；学生通过对故障的分析判断，在排故操作单元上排故，同时可以记录排故次数，具有家用电器的故障维修考核功能。
2.全面性 本实训装置设有电热类、电磁类、机电类等全套典型家用电器挂件，涵盖了除白家电外的所有家电类型，覆盖全面。
3.实用性 根据岗位技能要求，设置典型随机故障点，并在敞开式面板上有完整的信号线路图、测试点、调整点，从实训内容、要求及知识点，仪器配置，实训考核步骤、实训数据、结果都做了精心设计，完成学生对认知、安装、调试、维修等多种技能的实训。
4.配套性 能满足各类学校的相应课程的实训教学目标，从电源到模块、模块到模块及其它各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。
三、技术性能
1.输入电源：单相三线～220V±10%  50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜1kVA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
四、系统组成
本实验装置是由实训台和实训挂件两部分组成
（一）实训台（铁质双层亚光密纹喷塑结构，高密度耐磨桌面板）
1.实训电源：
交流电源：220V 50Hz（带有过流保护）
直流电源:可调、固定输出
2.实训考核系统：
采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统（包含在无线网络智能化考评系统中）。数字触摸键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
A．教师操作
   联网考核
使用密码登录系统，设置数据库路。系统测试(查询设备)，学生库设置 ，题库与题库等级设置，学生键盘设置，考核故障发布 考核试卷提取与存储
考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复
脱机考核，教师登录，故障设置与恢复，时间设置，设备号设置，考核开始
B．学生操作  学号查询，故障解除，时间查询 ，分数查，设备号查询
（二） 实训挂件（铁质双层亚光密纹喷塑结构，铝塑面板）
实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。
1.电子电风扇
采用电子控制电风扇为实训模型，手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器实训实物，适用《新型电风扇原理与维修》课程的实训考核。
2.微电脑控制电饭锅
采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元，配有加热实训实物，适合《电热电动器具原理与维修》课程的实训考核。
3.微波炉
采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元，适合《家用微波炉的原理与维修》课程的实训考核。
4.电子消毒柜
采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核
5.全自动洗碗机
采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核
6.全自动洗衣机
采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成，适合《全自动洗衣机故障检修技术》课程的实训考核。
五、实训项目
可开设电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目

HYD-ZPDS-1 · 纯平彩色电视机维修实训台

HYD-ZPDS-1型纯平彩色电视机维修实训台 一、概述 纯平彩色电视机维修实训台，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。 二、技术指示 1、工作电源：AC220V±10%50Hz 2、外形尺寸：138高×80宽×160长cm 3、整机功率：＜0.5KVA …

HYD-ZPDS-1型纯平彩色电视机维修实训台

一、概述
纯平彩色电视机维修实训台，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。

二、技术指示
1、工作电源：AC220V±10%50Hz
2、外形尺寸：138高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。
三、功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、I2C总线控制单片彩色电视机，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AFC、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。
四、实验台主要配置
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、21寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器2只。
5、FM-500型指针万用表1台。
五、功能与实验
1、三洋单片彩电（I2C总线控制）
2、彩色信号发生器
六、全透明单元板配置
1、彩色电视机行输出电路单元一块
2、彩色电视机开关电源电路单元一块
3、I2C总线控制高频头、遥控、中放、解码、亮度电路单元一块
4、I2C总线控制输出电路单元一块
5、I2C总线控制视放电路单元一块
