本页按“机械原理与设计实训设备”整理弘毅道硬件实训设备，包含 39 款设备型号。各型号的设备图片、产品介绍与现有配置可展开查阅；具体选型与交付配置按实际教学场景确认。
产品型号与设备介绍
型号请咨询 · 机械装调技术综合实训考核装置
一、设备外观图 二、设备概述 本装置依据相关国家职业标准及行业标准，结合各学校、院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“模具制造技术”、“机电设备安装与维修”、“机械设备装配与自动控制”等专业的培养目标而研制。以职业实践活动为主线，主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能，通过“做中学”，提高学生在机械制造企业及相关行业一线工艺装配与实…
机械装调技术综合实训考核装置

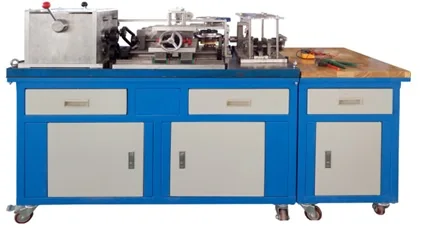

一、设备外观图
二、设备概述
本装置依据相关国家职业标准及行业标准，结合各学校、院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“模具制造技术”、“机电设备安装与维修”、“机械设备装配与自动控制”等专业的培养目标而研制。以职业实践活动为主线，主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能，通过“做中学”，提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
三、技术参数
1、交流电源：单相 AC 220 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=1800mm×700mm×825mm；
4、整机功耗：≤1.0 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
四、功能特点
本装置主要由多种机械模块组成，各个模块可独立训练，也可综合训练。模块包括（动力源、齿轮箱、十字滑台、冲压回转工作台、二级变速器、离合器、摩擦轮机构、曲柄及凸轮组合机构等）。涉及各种机械设备装配中的一些比较典型的技能点和知识点。比如：带、链等传动机构的装配与调整、齿轮箱的装配、冲压设备的装配、轴承的装配与调整（深沟球轴承、角接触轴承、圆锥滚子轴承、推力球轴承）、圆柱圆锥齿轮的装配与调整、蜗轮蜗杆副的装配、齿条的装配、曲柄及凸轮副的装配与调整、槽轮及摩擦轮的装配、摩擦轮与滚道装配、滚珠丝杆副装配、直线导轨的装配与调整、相关平行度及垂直度的调整与检测等。
五、实训项目
(一)钳工基本操作技能实训：
1、划线技能训练；
2、锉削技能训练；
3、锯削技能训练；
4、钻削技能训练；
5、攻、套螺纹技能训练；
6、刮削技能训练。
(二)齿轮箱的装配与调整：
7、根据装配图及装配工艺要求，进行拨档机构、齿轮齿条机构、轴承、轴、键、滑移齿轮、花键轴、箱体等的装配与调整。
(三)减速器的装配与调整：
8、根据装配图及装配工艺要求，进行同步轮、链轮、锥齿轮、齿轮、轴、箱体等的装配与调整。
(四)冲压回转工作台的装配与调整：
9、根据装配图及装配工艺要求，进行曲轴、连杆、滑块、蜗轮蜗杆、四槽槽轮、摩擦轮、轴承、支座等的装配与调整。
(五)曲柄及凸轮组合机构的装配与调整：
10、根据装配图及装配工艺要求，进行曲柄连杆，齿轮齿条，凸轮导杆，平行双曲柄等部件的装配与调整。
(六)十字滑台的装配与调整：
11、根据装配图要求，进行同步轮、上层滑板、直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
(七)摩擦轮与滚道的装配与调整：
12、根据装配图要求，进行滚道、摩擦轮、输出轴、风叶、调节支架、轴承座等的装配与调整。
(八)离合器的装配与调整：
13、根据装配图要求，进行离合器的活动端、固定端、操纵杆、支座、轴入轴等的装配与调整。
(九)机械传动的安装与调整：
14、带传动机构的装配与调整
15、链传动机构的装配与调整
16、齿轮传动机构的装配与调整
17、同步齿形带的装配与调整
(十)机械系统运行与调整：
18、根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能。
六、设备配置
|
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
|
1 |
实训台（装调区） |
采用铁质双层亚光密纹喷塑结构，机械装调区域采用球墨铸件操作台面，学生可在上面安装和调整各种机械机构 |
1 |
套 |
|
|
2 |
实训台（操作区） |
采用铁质双层亚光密纹喷塑结构，操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件； |
1 |
套 |
|
|
3 |
机械传动机构 |
主要由同步带、链条、齿轮、齿条、蜗杆、蜗杆、曲柄连杆、凸轮、槽轮、摩擦轮、滚道、滚珠丝杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握常用典型机械传动机构的装配与调整技能。 |
1 |
套 |
|
|
4 |
齿轮箱 |
具有三联滑移齿轮变速输出，其中一轴输出带正反转功能控制二维工作台运动，侧面有拨档机构，顶部用有机玻璃防护。主要由异形箱体、圆盘手柄、齿轮齿条机构、钢球定位机构、三联齿轮、齿轮、花键轴、键、角接触轴承、深沟球轴承、卡簧、端盖、换档机构等组成，可完成多级变速箱的装配工艺实训。箱体材料全部采用铝合金制造。 |
1 |
套 |
|
|
5 |
十字滑台 |
主要由同步轮、滚道、摩擦轮、调节板、滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经同步链精密传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能，另有一套自动变速摩擦轮机构与上层滑板连接，并与滚道相配合实现风叶旋转。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如直线导轨副、滚珠丝杆副、摩擦副、相关轴承的安装调整以及相关测量工具的应用。整套装置有4根撑杆，并连接于透明防护罩，使装置在实训和运行过程中更安全。 |
1 |
套 |
|
|
6 |
冲压回转工作台 |
主要由曲轴、连杆、滑块、支架、键、四槽槽轮机构、蜗轮蜗杆、摩擦轮、推力球轴承、角接触轴承、台面、支架等组成。一路由齿轮箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；另一路经二级变速器通过同步齿形轮带动曲轴运动，实现冲压运动。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如蜗轮蜗杆副、齿轮副、槽轮副、摩擦轮、相关轴承的安装调整以及相关测量工具的应用。 |
1 |
套 |
|
|
7 |
曲柄及凸轮组合机构 |
主要由曲柄、连杆、凸轮、齿轮、齿条、联轴器、轴承座、轴承、防护罩、导杆副、撑杆、轨道、底板等组成，主要功能是通过联轴器这端与相应执行机构的输出端或者动力输出端相连接，带动凸轮曲柄副运动，实现导杆副的上下运动、双曲柄连杆机构的往复运动；另外可以将与齿条啮合的一个齿轮偏离于齿条，使齿条与一个齿轮啮合，并通过过渡齿轮实现单曲柄连杆机构的往复运动。整套装置有4根撑杆，并连接于防护罩，使装置在实训和运行过程中更安全。通过该装置的实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如凸轮副、曲柄连杆副、齿轮齿条副、平行双曲柄副、联轴器、相关轴承的安装调整以及相关测量工具的应用。 |
1 |
套 |
|
|
8 |
二级齿轮变速器 |
主要由同步轮、直齿圆柱齿轮、圆锥齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成。可完成常用减速器的装配工艺实训。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的结构装配方法，如相关轴承、齿轮精度的安装调整以及相关测量工具的应用。 |
1 |
套 |
|
|
9 |
牙嵌式离合器机构 |
主要由轴入轴、链轮、锥齿轮、齿轮、支架、轴承、两半牙嵌式离合器、操作杆、输出轴等组成，动力由齿轮箱链轮轴提供，实现动力分配的功能，工作时，利用操纵杆带动滑环使半离合器作轴向移动，实现分离和接合。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的结构装配方法，可完成离合器机构的装配工艺实训。如相关轴承、齿轮链轮的安装调整以及相关测量工具的应用。 |
1 |
套 |
|
|
10 |
摩擦轮机构 |
主要有滚道、支撑架、摩擦轮、输出轴、风叶、调节支架、轴承座等的组成。通过装配可实现摩擦轮运动，带动风叶旋转等功能 |
|
|
|
|
11 |
动力源 |
配置交流调速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。 |
1 |
套 |
|
|
12 |
装调工具 |
主要有钳工装配套装工具、台虎钳、划线平板、拉马、铜棒。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、划规、锤子、板牙、板牙架、螺丝刀、老虎钳等组成。 |
1 |
套 |
|
|
13 |
常用量具 |
主要由游标卡尺、万能角度尺、角尺、百分表、千分尺、等组成；通过使用量具进行测量，使学生掌握常用量具的使用方法，掌握机械装配的检测方法等 |
1 |
套 |
|
|
14
|
实验室电源远程控制系统 |
（1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件组成 （2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作； （3）无线远程实验台电源管理终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。 （4）终端具有两级使用权限：普通权限和高级权限 普通权限：设备上电即自动进入普通权限，在该权限下任何人都可以自由查看各相电参数；但是无权干预设备的运行且无权更改系统设置； 高级权限：需要教师输入密码才能获取该权限级别，进入该权限级别后即可获取本电源管理系统的所有操作权利，包括拉合闸（运行或停止运行）、本地定时开关机，过欠压，过流以及余额不足报警阈值设置及其功能使能；报警记录查看，费用管理部分的预付费功能开关，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，配网触发模式选择等； （5）实验室安全管理平台软件 1）实验室安全管理平台软件使用全球化开发平台，连接可靠性强，网络数据延迟小。 2）软件APP与终端设备紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态；可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。 3）软件APP能实现终端设备与云端联动，在联网状态(显示绿色WIFI标志)，教师通过手机APP或平板电脑，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端； 4）软件APP可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。在终端上更改系统设置也会即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制； 5）预付费功能，在APP端，用户对产品具有完全的操作权，可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端，APP也会立即显示并记录该事件以提示用户及时进行电量充值；（预付费功能和余额不足报警功能也以被关闭） 6）软件APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录； 7）设备分享功能，通过APP可以把设备分享给其他成员，方便协同管理，如果不想分享给其他成员也可以直接解除分享；初次添加设备的用户为设备所有者，对设备分享与否具有绝对掌控权；
|
1 |
套 |
|
|
14 |
机械装调仿真教学软件 |
本软件采用3DPDF虚拟仿真技术，3D PDF结合了元数据，文字，图像，视频和表单的动态PDF文档（即加入三维动画的交互式PDF文档），包含丰富的3D数据。软件界面生动美观、易学易用，可以提高教师教学和学生学习的兴趣，加深学生对知识的理解和运用。软件通过三维拆卸动画、三维装配动画、模拟拆装等方式，生动地展示了机械传动机构、十字滑台、齿轮箱、冲压回转工作台、曲柄连杆及凸轮多功能机构、二级齿轮变速器等模块的拆卸和装配过程。。可实现以下功能： 1.虚拟交互式拆卸动画，均按机械结构顺序进行，每一步都有动画和详细的拆卸文字介绍及注意事项。 2.软件可自由的对模型进行旋转、缩放、平移、隐藏、隔离、显示等操作，设有旋转模型、缩放模型、移动模型、隐藏所选、隔离所选、全部显示、全屏切换、等按钮。 3.软件播放功能：设有第一步、上一步、播放全部、下一步、末一步等按钮。 4.十字滑台和摩擦轮的虚拟拆装与装配、三维动画演示， 5.齿轮箱和拨档机构的虚拟拆装与装配、三维动画演示 6.圆锥齿轮机构的虚拟拆装与装配、三维动画演示 7.回转工作台的虚拟拆装与装配、三维动画演示 8.二级齿轮变速器的虚拟拆装与装配、三维动画演示 9.曲柄及凸轮组合机构的虚拟拆装与装配、三维动画演示 |
1 |
套 |
|
HYD-JX-18 · 机械基础与机械自动控制装调装置
HYD-JX-18机械基础与机械自动控制装调装置 一概述 装置 结合各职业学校、技工院校、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业研制，学生能够通过装配和调整动力传动机构、挤压破碎机、冲床机构、提升搬运机、链条运输机等机构，强化对各类传动机构故障诊断和维修等综合能力，能够培养识读与绘制装配图和零件图、钳工基本操作、零部件和机械装备工艺与调整、装配质量检验等技能。 二、技术指标 （1）输入电…
HYD-JX-18机械基础与机械自动控制装调装置
一概述
装置结合各职业学校、技工院校、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业研制，学生能够通过装配和调整动力传动机构、挤压破碎机、冲床机构、提升搬运机、链条运输机等机构，强化对各类传动机构故障诊断和维修等综合能力，能够培养识读与绘制装配图和零件图、钳工基本操作、零部件和机械装备工艺与调整、装配质量检验等技能。
二、技术指标
（1）输入电源：单相三相~380V±10%50HZ. 功率：115W
（2）交流减速电机两台。
（3）外形尺寸（实训台）：1700mmx800mmx750mm.
（4）安全保护：其电流型漏电保护，安全符合国家标准。
三、设备构成
装置由实训台、动力源、机械装备对象（动力传动机构、挤压破碎机、冲床机构、提升搬运机等）、装调工具、常用量具等部分组成，具体如下:
(1)实训台：采用喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面和橡胶垫等组成，用于钳工加工和装配各类机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。
(2)动力传动机构：主要由链轮、链条、同步带、同步带轮、深沟球轴承、角接触轴承、、透盖、轴承座、套筒、T型螺钉M8组成，负责将动力源的动力传递到其他位置，从而实现整机的运动。能完成动力传动的装配工艺实训。
(3)挤压破碎机：主要由轴承座、曲柄、关节轴承、双头螺杆、连杆、摇杆、角接触轴承、深沟球轴承、透盖、T型螺钉M等8组成，通过四杆机构来模拟破碎和挤压，能完成挤压破碎机的装配和调整实训。
(4)冲床机构：主要由关节轴承、双头螺柱、冲头、机座等组成，可实现压料功能模拟。可完成冲床机构的装配工艺实训。
(5)提升搬运机：主要由棘爪、棘轮、拉簧、直齿圆柱齿轮、深沟球轴承、角接触轴承、套筒、L型块、T型螺钉M8组成。通过止动的间歇式攀爬式运动和由双曲柄机构带动的L型块的运动，模拟提升和搬运重物等功能。能完成棘轮机构、轴承等的装配调整实训。
(6)链条输送机:主要由涡轮、蜗杆、链条、链轮、深沟球轴承、单列圆锥 子轴承、轴承座、L型块、T型螺钉M8组成。通过涡轮蜗杆机构将动力传递到主动链轮。车而实现链条的缓慢运动，实现物料的持续进给。能完成涡轮、蜗杆、轴承等的装配与调整实训。
(7)车床自动刀具机构：主要由凸轮、齿轮、齿条、T型导轨、摆杆、L型块、推杆、深沟球等组成，可以模拟车床中的自动刀具。能完成车床自动刀具的装配工艺实训。
(8)串并联拓扑机构：主要由曲柄、关节轴承、双头螺柱、连杆、深沟球轴承、杆、内凸轮、T型螺钉M8等组成，能完成串并联拓扑机构的装配工艺实训。
(9)一轴车床自动刀具结构:主要由底板、中滑板、直线导轨、曲柄、关节轴承、双头螺柱、滑块、等高快、电机支座等组成，可实现车床自动刀具的纵向进给和自动往返过滤网功能模拟。能完成直线导轨装配工艺及精度检验实训。
(10)二轴车床自动刀具结构:主要由上滑板、滑块、等高块、丝杆、曲柄、关节轴承、双头螺旋、双列角接触轴承、深沟球轴承等组成，通过丝杆的运动，实现车床自动刀具的横向进给。可完成直线导轨和滚珠丝杆的装配工艺及精度检测实训。
(11) 动力源:配置交流减速电机、电源控制箱等，为机械系统提供动力源。
(12)装调工具：主要有套装工具（19件）、台虎钳、紫铜棒、拉马、圆锥母扳手、截链器等，套装工具由工具箱、内六角扳手、呆扳手、活动扳手、丝锥、丝杆、铰杠、锤子、螺丝刀、尖嘴钳等。
(13)常用量具：主要由游标卡尺、直尺、杠杆式百分表等组成，通过使用量具进行测量，可使学生掌握常用量具的使用方法，掌握机械装配的质量检测等。
四、产品配置内容
| 序号 | 名称 | 型号及规格 | 数量 | 备注 |
| 1 | 实训台 | 实训台外形尺寸：1582mmx800mmx750mm 全钢结构，桌子下方由4个存贮柜，柜子上方左右各有1个抽屉。 铸钢钢板： ;1000mmx800mmx35mm 实木桌板：800mmx582mmx35mm | 1台 | |
| 2 | 电源控制箱 | 在台面下面，带滑动导轨。通电调试时拉出操作，控制箱包括单相漏电保护器、电源指示灯、操作时间、调速器等。 | 1台 | |
| 3 | 减速电机 | 交流减速电机 | 2台 | |
| 4 | 动力传动机构 | 主要配置有：轴承（6004深沟球轴承2个），同步带1根、同步带轮2只、单排链1个、链轮2个、透盖、轴承座、T型螺钉M8、导轨、套筒等。 | 1套 | |
| 5 | 挤压破碎机 | 主要配置有：轴承（6004深沟球轴承、7004角接触、关节轴承1个），螺柱、连杆、插杆、透盖、T型螺钉M8等。 | 1套 | |
| 6 | 冲床机构 | 主要配置有：关节轴承1个、双头螺柱、机座、冲头、M6螺钉1个、销等。 | 1套 | |
| 7 | 提升搬运机 | 主要配置有：轴承（6004深沟球轴承1个、7004角接触1个），棘轮1只、止回棘爪1个、主动棘爪1个、拉簧1个、直齿圆柱齿轮2个、L型块、摇杆、连杆、T型螺钉M8等。 | 1套 | |
| 8 | 输送机 | 主要配置有：轴承（6004深沟球轴承4个、单列圆锥滚子轴承4个）、透盖、涡轮1个、蜗杆1个、单排链1个、链轮4只、轴承座、L型块、立柱、梁、T型螺钉M8等。 | 1套 | |
| 9 | 车床自动刀具结构 | 主要配置有:凸轮1个、635深沟球轴承1个、直齿圆柱齿轮1个、直齿条1根、T型导轨1个、摆杆、推杆、L型块等。 | 1套 | |
| 10 | 拓扑学机构 | 主要配置有：轴承（635深沟球轴承2个、关节轴承2个）、双头螺柱、曲柄、连杆、内凸轮1个、圆盘等。 | 1套 | |
| 11 | 一轴车床自动刀具机构 | 主要配置有：直线导轨2根、滑块4个、PHS-6关节轴承1个、双头螺柱、连杆、等高块4个、工作台面（厚度为18mm和16mm的钢板各1块）。 | 1套 | |
| 12 | 二轴车床自动刀具机构 | 主要配置有：滚珠丝杆和螺母个一副、HGA 15CA直线导轨2根、滑块4个、轴承（6000深沟球轴承1个、双列角接触轴承1个、关节轴承1个）、双头螺柱、连杆、等高块4个、工作台面（厚度为16mm的钢板1块）等。 | 1套 | |
| 13 | 配件 | 使用说明书、备用螺丝、防锈油、零件盒等。 | 1套 |
HYD-JXZT-4 · 机械装配技能综合实训平台
HYD-JXZT-4机械装配技能综合实训平台 一、产品概述： 机械装配技能综合实训平台 依据机械类、机电类中等职业学校相关专业教学标准，紧密结合行业和企业需求而设计，该平台操作技能对接国家职业标准，贴合企业实际岗位能力要求，如《机械设备安装工国家职业标准》、《机修钳工》、《组合机床操作工国家职业标准》；平台可以工业现场的典型任务为实践项目，以实现项目式教学，便于学生在“做中学、学中做”，具有可操作性和实用性。通过完成机械设备识图与装配工…
HYD-JXZT-4机械装配技能综合实训平台
| 序号 | 名称 | 型号及规格 | 数量 | 备注 |
| 实训台 | 实训台外形尺寸：1500mm×700mm×1175mm；全钢结构，桌子下方带储存柜，柜子上方和右侧带2个抽屉；底部安装有4只万向轮，方便移动和布局。铸铁平板：1100mm×700mm×40mm。 | 1台 | ||
| 电气控制模块 | 电气控制模块外形尺寸：400mm×700mm。包括三相漏电保护器、三相电源指示灯、电源总开关、系统电源控制按钮、相序保护、急停开关、动力系统控制单元等。 | 1台 | ||
| 变速动力箱 | 主要配置有：箱体、传动轴、圆柱齿轮、圆锥齿轮、轴承、键、端盖、支座等。 | 1套 | ||
| 联轴器 | 主要配置有：弹性连接联轴器、硬连接联轴器、万向节、键、轴、轴承、支座、端盖等。 | 1套 | ||
| 凸轮控制式电磁离合器 | 主要配置有：盘型凸轮、盘型凸轮调节机构、限位开关、电磁离合器总成、传动轴、斜齿轮、键、轴、轴承、支座、端盖等。 | 1套 | ||
| 精密分度头 | 主要配置由：箱体、蜗轮、蜗杆、轴承座、轴承、蜗杆轴、工作台、卸荷式装置、间隔套、键、卡簧、端盖等。 | 1套 | ||
| 工件夹紧装置 | 主要配置有：偏心轮、夹具底座、压板、定位销、弹簧、凸轮手柄、凸轮手柄档杆等。 | 1套 | ||
| 自动钻床进给机构 | 主要配置有：圆柱凸轮机构、轴承座、直线导轨副、锥齿轮机构、燕尾槽滑动板、丝杆调节机构、支架、轴、端盖、键等。 | 1套 | ||
| 自动打标机 | 主要配置有：曲轴、轴瓦、圆锥滚子离合器、导向装置、打击头、夹手、箱体、轴承、支座、端盖等。 | 1套 | ||
| 齿轮齿条连杆机构 | 主要配置有：齿轮、齿条、曲柄、连杆、轴承座、轴承、连杆调节机构等。 | 1套 | ||
| 配件 | 使用说明书、备用螺丝、防锈油、零件盒及清洗油槽等。 | 1套 |
| 序号 | 名称 | 型号及规格 | 数量 | 备注 |
| 台虎钳 | 150 | 1台 | ||
| 划线平板 | 300×300 | 1块 | ||
| 手抢钻 | GBM350RE 601 13A 743 | 1个 | ||
| 紫铜棒 | 一头Φ18一头Φ14×250mm和φ30各1根 | 2根 | ||
| 外卡簧钳 | 直嘴7寸、弯嘴7寸 | 各1把 | ||
| 绞杠 | M3～M12(1/16〞～1/2〞) | 1把 | ||
| 扳手 | 呆扳手14-17，开口梅花组合扳手7、17，内六角扳手，活动扳手150mm、250mm，圆螺母扳手M14、M16、M27 | 各1把 | ||
| 拉马 | 150 | 1个 | ||
| 榔头 | 铁榔头（1.5磅），橡皮榔头 | 各1把 | ||
| 轴承拆装套筒 | 6件套 | 1套 | ||
| 卡尺 | 游标卡尺：0～300mm，深度游标卡尺：0～200mm | 1把 | ||
| 百分表 | 杠杆式百分表：测量范围：0～0.8mm，分度值：0.01mm；百分表：测量范围0～10mm | 1套 | ||
| 磁性表座 | 大、小各1个 | 2个 | ||
| 通芯一字螺丝刀 | 10〞 | 1把 | ||
| 千分尺 | 测量范围：0～25mm | 1把 | ||
| 塞尺 | 测量范围：0.02～1.00mm | 1把 | ||
| 角尺 | 1把 | |||
| 钢直尺 | 500mm | 1把 |
HYD-JXZT-3 · 机械装调技术综合实训考核装置 弘毅道
HYD-JXZT-3型 机械装调技术综合实训考核装置 一、设备概述 本装置依据相关国家职业标准及行业标准，结合各学校、院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“模具制造技术”、“机电设备安装与维修”、“机械设备装配与自动控制”等专业的培养目标而研制。以职业实践活动为主线，主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能，通过“做中学”，提高学生在…
HYD-JXZT-3型机械装调技术综合实训考核装置
一、设备概述
本装置依据相关国家职业标准及行业标准，结合各学校、院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“模具制造技术”、“机电设备安装与维修”、“机械设备装配与自动控制”等专业的培养目标而研制。以职业实践活动为主线，主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能，通过“做中学”，提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
二、产品特点
1、实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。
2、适用面广 基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。
3 、 模块化设计 由多种机械工作台组成，可独立模块训练，也可综合训练。如：二维工作台、多级变速箱，间歇回转工作台、连杆凸轮机构、锥齿传动机构等。
4、综合性强 培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。
三、技术参数
1、交流电源：单相 AC 220 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=1800mm×700mm×825mm；
4、整机功耗：≤1.0 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
6、实验室安全管理系统: 1）该系统集成无线远程实训台电源管理系统，通过手机或其他移动终端系统监控查询学生实训台的电源开关状态；单独开启关闭学生实训台电源；全部开启或全部关闭实训台电源功能；定时预约实训台电源开启关闭功能2）在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警3）可设置实训台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实训台电源保护设备，并推送信息到教师控制端。
四、功能特点
本装置主要由多种机械模块组成，各个模块可独立训练，也可综合训练。模块包括（动力源、四轴主变速箱、二维工作台、间歇回转工作台、二级变速器、圆锥齿轮离合器、摩擦轮机构、曲柄连杆及凸轮多功能装置等）。涉及各种机械设备装配中的一些比较典型的技能点和知识点。比如：带、链等传动机构的装配与调整、变速箱的装配、轴承的装配与调整（深沟球轴承、角接触轴承、圆锥滚子轴承、推力球轴承）、圆柱圆锥齿轮的装配与调整、蜗轮蜗杆副的装配、齿条的装配、曲柄连杆及凸轮副的装配与调整、槽轮及摩擦轮的装配、摩擦轮与滚道装配、滚珠丝杆副装配、直线导轨的装配与调整、相关平行度及垂直度的调整与检测等。
五、实训项目
(一)钳工基本操作技能实训：
1、划线技能训练；
2、锉削技能训练；
3、锯削技能训练；
4、钻削技能训练；
5、攻、套螺纹技能训练；
6、刮削技能训练。
(二)四轴主变速箱的装配与调整：
7、根据装配图及装配工艺要求，进行轴承、轴、键、滑移齿轮、箱体等的装配与调整。
(三)减速器的装配与调整：
8、根据装配图及装配工艺要求，进行链轮、锥齿轮、齿轮、箱体等的装配与调整。
(四)间歇回转工作台的装配与调整：
9、根据装配图及装配工艺要求，进行蜗轮蜗杆、四槽槽轮、摩擦轮、轴承、支座等的装配与调整。
(五)曲柄连杆及凸轮多功能机构的装配与调整：
10、根据装配图及装配工艺要求，进行曲柄连杆，齿轮齿条，凸轮导杆，平行双曲柄等部件的装配与调整。
(六)二维工作台的装配与调整：
11、根据装配图要求，进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
(七)摩擦轮与滚道的装配与调整：
12、根据装配图要求，进行滚道、摩擦轮、输出轴、风叶、调节支架、轴承座等的装配与调整。
(八)离合器的装配与调整：
13、根据装配图要求，进行离合器的活动端、固定端、操纵杆、支座等的装配与调整。
(九)机械传动的安装与调整：
14、带传动机构的装配与调整
15、链传动机构的装配与调整
16、齿轮传动机构的装配与调整
(十)机械系统运行与调整：
17、根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能。
六、设备配置
序号 | 名称 | 主要技术指标 | 数量 | 单位 | 备注 |
1 | 实训台（装调区） | 采用铁质双层亚光密纹喷塑结构，机械装调区域采用球墨铸件操作台面，学生可在上面安装和调整各种机械机构 | 1 | 套 |
|
2 | 实训台（操作区） | 采用铁质双层亚光密纹喷塑结构，操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件； | 1 | 套 |
|
3 | 机械传动机构 | 主要由同步带、链条、齿轮、齿条、蜗杆、蜗杆、曲柄连杆、凸轮、槽轮、摩擦轮、滚道、滚珠丝杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握常用典型机械传动机构的装配与调整技能。 | 1 | 套 |
|
4 | 四轴主变速箱 | 具有双轴三级变速输出，其中一轴输出带正反转功能控制二维工作台运动，顶部用有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构等组成，可完成多级变速箱的装配工艺实训。箱体材料全部采用铝合金制造。 | 1 | 套 |
|
5 | 二维工作台 | 主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能，另有一套自动变速摩擦轮机构与上层滑板连接，并与滚道相配合实现风叶旋转、同时与间歇回转工作台上的摩擦轮端面配合，实现无极变速。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如直线导轨副、滚珠丝杆副、相关轴承的安装调整以及相关测量工具的应用。减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成。可完成减速器的装配工艺实训。 | 1 | 套 |
|
6 | 间歇回转工作台 | 主要由四槽槽轮机构、蜗轮蜗杆、摩擦轮、推力球轴承、角接触轴承、台面、支架等组成。由四轴主变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如蜗轮蜗杆副、齿轮副、槽轮副、摩擦轮、相关轴承的安装调整以及相关测量工具的应用。 | 1 | 套 |
|
7 | 曲柄连杆及凸轮多功能机构 | 主要由曲柄、连杆、凸轮、齿轮、齿条、联轴器、轴承座、轴承、防护罩、导杆副、撑杆、轨道、底板等组成，主要功能是通过联轴器这端与相应执行机构的输出端或者动力输出端相连接，带动凸轮曲柄副运动，实现导杆副的上下运动、双曲柄连杆机构的往复运动；另外可以将与齿条啮合的一个齿轮偏离于齿条，使齿条与一个齿轮啮合，并通过过渡齿轮实现单曲柄连杆机构的往复运动。整套装置有4根撑杆，并连接于防护罩，使装置在实训和运行过程中更安全。通过该装置的实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如凸轮副、曲柄连杆副、齿轮齿条副、平行双曲柄副、联轴器、相关轴承的安装调整以及相关测量工具的应用。 | 1 | 套 |
|
8 | 二级齿轮变速器 | 主要由直齿圆柱齿轮、圆锥齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成。可完成常用减速器的装配工艺实训。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的结构装配方法，如相关轴承、齿轮精度的安装调整以及相关测量工具的应用。 | 1 | 套 |
|
9 | 圆锥齿轮离合器机构 | 主要由链轮、锥齿轮、齿轮、支架、轴承、两半牙嵌式离合器、操作杆等组成，动力由变速箱链轮轴提供，实现动力分配的功能，工作时，利用操纵杆带动滑环使半离合器作轴向移动，实现分离和接合。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的结构装配方法，可完成离合器机构的装配工艺实训。如相关轴承、齿轮链轮的安装调整以及相关测量工具的应用。 | 1 | 套 |
|
10 | 摩擦轮机构 | 主要有滚道、支撑架、摩擦轮、输出轴、风叶、调节支架、轴承座等的组成。通过装配可实现摩擦轮运动，带动风叶旋转等功能 |
|
|
|
11 | 动力源 | 配置交流调速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。 | 1 | 套 |
|
12 | 装调工具 | 主要有钳工装配套装工具、台虎钳、划线平板、拉马、铜棒。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、划规、锤子、板牙、板牙架、螺丝刀、老虎钳等组成。 | 1 | 套 |
|
13 | 常用量具 | 主要由游标卡尺、万能角度尺、角尺、百分表、千分尺、等组成；通过使用量具进行测量，使学生掌握常用量具的使用方法，掌握机械装配的检测方法等 | 1 | 套 |
|
HYD-JXZT-2 · 机械设备装调与控制技术实训装置
HYD-JXZT-2型机械设备装调与控制技术实训装置 一、系统组成与功能 本装置主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等）、装调工具、常用量具等部分组成。 1.实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构…
HYD-JXZT-2型机械设备装调与控制技术实训装置
一、系统组成与功能本装置主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等）、装调工具、常用量具等部分组成。1.实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。2.机械传动机构：主要由同步带、链、齿轮、蜗杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。3.多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构等组成，可完成多级变速箱的装配工艺实训。4.二维工作台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能；能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。5.齿轮减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成，可完成减速器的装配工艺实训。6.间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。7.冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合，实现压料功能模拟，可完成冲床机构的装配工艺实训。8.动力源：配置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。9.装调工具：主要有套装工具（55件）、台虎钳、划线平板、拉马、圆螺母扳手、卡簧钳、紫铜棒、截链器等。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。10. 常用量具：主要由游标卡尺、游标万能角度尺、角尺、杠杆式百分表、千分尺、塞尺、深度游标卡尺等组成；通过使用量具进行测量，可使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。二、产品特点1.实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。2.适用面广 基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。3.模块化设计 由多种机械部件组成，如：二维工作台、多级变速箱、间歇回转工作台、齿轮减速器和冲床机构等。既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。4.综合性强 培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。三、技术性能要求1.输入电源：单相三线 AC220V±10% 50Hz；2.步进电机控制系统（人机对话LCD界面240*128）1台；3.步进电机 2台；4. 三相电机1台：额定功率 370W，转速1440rpm；5.变频器FR-A740-001；6.安全保护：具有漏电流保护，安全符合国家标准。四、实训项目项目一 钳工基本操作技能实训任务一 划线技能训练任务二 锉削技能训练任务三 锯削技能训练任务四 钻削技能训练任务五 攻、套螺纹技能训练任务六 刮削技能训练项目二 变速箱的装配与调整根据装配图及装配工艺要求，进行轴承、轴、键、滑移齿轮组、箱体等的装配与调整。项目三 减速器的装配与调整根据装配图及装配工艺要求，完成减速器的装配与调整。项目四 冲床机构的装配与调整根据装配图及装配工艺要求，完成冲床机构的装配与调整。项目五 间歇回转工作台的装配与调整根据装配图及装配工艺要求，进行蜗轮蜗杆、四槽槽轮、轴承、支座等的装配与调整。项目六 二维工作台的装配与调整根据装配图要求，进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。项目七 机械传动的安装与调整任务一 带传动机构的装配与调整任务二 链传动机构的装配与调整任务三 齿轮传动机构的装配与调整项目八 机械系统运行与调整根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能HYD-JXZT-1 · 机械装调技术综合实训装置
HYD-JXZT-1型机械装调技术综合实训装置 一、产品概述 本装置依据相关国家职业标准及行业标准，结合各职业学校、技工院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。主要培养学生识读与绘制装配 图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加…
HYD-JXZT-1型机械装调技术综合实训装置
一、产品概述本装置依据相关国家职业标准及行业标准，结合各职业学校、技工院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。主要培养学生识读与绘制装配 图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。二、产品特点1.实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。2.适用面广 基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。3.模块化设计 由多种机械部件组成，如：二维工作台、多级变速箱、间歇回转工作台、齿轮减速器和冲床机构等。既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。4.综合性强 培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。三、技术性能1.输入电源：单相三线～220V±10% 50Hz2.交流减速电机1台：额定功率 90W，减速比 1:253.外形尺寸（实训台）：1800mm×700mm×825mm4.设备重量：600kg5.安全保护：具电流型漏电保护，安全符合国家标准四、系统组成与功能本装置主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等）、装调工具、常用量具等部分组成。1.实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。2.机械传动机构：主要由同步带、链、齿轮、蜗杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。3.多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构等组成，可完成多级变速箱的装配工艺实训。4.二维工作台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能；能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。5.齿轮减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成，可完成减速器的装配工艺实训。6.间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。7.冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合，实现压料功能模拟，可完成冲床机构的装配工艺实训。8.动力源：配置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。9.装调工具：主要有套装工具（55件）、台虎钳、划线平板、拉马、圆螺母扳手、卡簧钳、紫铜棒、截链器等。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。10. 常用量具：主要由游标卡尺、游标万能角度尺、角尺、杠杆式百分表、千分尺、塞尺、深度游标卡尺等组成；通过使用量具进行测量，可使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。五、基本配置1.装置基本配置| 序号 | 名称 | 型号及规格 | 数量 | 备注 |
| 1 | 实训台 | 实训台外形尺寸：1800mm×700mm×825mm；全钢结构，桌子下方带储存柜，柜子上方和右侧带4个抽屉；铸铁平板：1100mm×700mm×40mm；实木桌板：700mm×700mm×40mm。 | 1台 | |
| 2 | 电源控制箱 | 设在台面下方，带滑动导轨，通电调试时拉出操作，控制箱包括单相漏电断路器、电源指示灯、操作说明、调速器等。 | 1台 | |
| 3 | 交流减速电机 | 功率：90W；减速比：1:25。 | 1台 | |
| 4 | 调速器 | 适用电机：6～90W；调速范围：90～1400r/min。 | 1个 | |
| 5 | 带传动机构 | 主要配置有：同步带2根、同步带轮4只、键、轴、轴承、支座、端盖、交流减速电机等。 | 1套 | |
| 6 | 链传动机构 | 主要配置有：单排链1个、链轮2个、键、轴、轴承、支座、端盖等。 | 1套 | |
| 7 | 齿轮传动机构 | 主要配置有：6个直齿圆柱齿轮、2个直齿圆锥齿轮、键、轴、轴承、支座、端盖等。 | 1套 | |
| 8 | 多级变速箱 | 主要配置有：箱体（顶部为有机玻璃，既可起到防护作用，又可直接观察箱体内的结构及运行情况）、齿轮（直齿圆柱齿轮6个、滑移齿轮2组）、轴承（7203AC角接触轴承6个、6203-2RZ深沟球轴承5个）、花键轴、间隔套、键、卡簧、端盖、手动换档机构等。 | 1套 | |
| 9 | 二维工作台 | 主要配置有：滚珠丝杠及螺母2副（长度分别为506mm、356mm；公称直 径 20mm；导程 5mm；右旋）、直线导轨4条和滑块6个（日本THK品牌，长度分460mm、280mm两种；宽度15mm）、工作台面（采用3块厚为24mm的钢 板）、轴承（7202AC角接触轴承4个、6202-2RZ深沟球轴承2个）、轴承座、端盖、垫块等。 | 1套 | |
| 10 | 减速器 | 主要配置有：直齿圆柱齿轮4个、轴承（7003AC角接触轴承4个、6003-2RZ深沟球轴承4个）、支架、轴、端盖、键等。 | 1套 | |
| 11 | 间歇回转工作台 | 主要配置有：四槽槽轮、工作台面、蜗轮、蜗杆、键、轴、轴承（51120推力 球轴承1个、30203圆锥滚子轴承1个、30302圆锥滚子轴承2个、7002AC角接触轴承4个、6002Z深沟球轴承2个、6000Z深沟球轴承1 个、6203-2RS深沟球轴承1个、688RS深沟球轴承1个）、支座、端盖等。 | 1套 | |
| 12 | 冲床机构 | 主要配置有：曲轴、连杆、滑块、支架、键、轴、轴承（6002-2RZ角接触轴承2个）等。 | 1套 | |
| 13 | 配件 | 使用说明书、备用螺丝、调节手柄、防锈油、零件盒及清洗油槽等。 | 1套 |
| 序号 | 名称 | 型号及规格 | 数量 | 备注 |
| 1 | 内六角扳手 | 9件套六角扳手 | 1套 | 套装工具 |
| 2 | 呆扳手 | 10、12、14、17各1把 | 4把 | 套装工具 |
| 3 | 活动扳手 | 8〞 | 1把 | 套装工具 |
| 4 | 整形锉 | 6把 | 套装工具 | |
| 5 | 锉刀 | 平锉、半圆锉、三角锉、圆锉各1把 | 4把 | 套装工具 |
| 6 | 板牙架、板牙 | M25（1〞）；M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1个 | 1套 | 套装工具 |
| 7 | 绞杠、丝锥 | M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1个 | 1套 | 套装工具 |
| 8 | 划线工具 | 划规（6〞、150mm）1个、划针1个 | 1套 | 套装工具 |
| 9 | 样冲 | 1个 | 套装工具 | |
| 10 | 锤子 | 木柄圆头锤、木柄钳工锤各1把 | 2把 | 套装工具 |
| 11 | 螺丝刀套装 | 一字、十字大小各1个 | 4把 | 套装工具 |
| 12 | 锯弓 | 可调式结构 | 1把 | 套装工具 |
| 13 | 尖嘴钳 | 1把 | 套装工具 | |
| 14 | 钢丝钳 | 180mm | 1把 | 套装工具 |
| 15 | 三角套筒扳手 | 8mm、9mm、10mm | 1把 | 套装工具 |
| 16 | 钢丝刷 | 1把 | 套装工具 | |
| 17 | 铁皮剪 | 1把 | 套装工具 | |
| 18 | 角尺 | 1把 | 套装工具 | |
| 19 | 直尺 | 1把 | 套装工具 | |
| 20 | 吹塑工具箱 | 1个 | 套装工具 | |
| 21 | 台虎钳 | 150 | 1台 | |
| 22 | 划线平板 | 300×300 | 1块 | |
| 23 | 紫铜棒 | 一头Φ18一头Φ14×250mm | 1根 | |
| 24 | 外卡簧钳 | 直嘴7寸 | 21把 | |
| 25 | 外卡簧钳 | 弯嘴7寸 | 1把 | |
| 26 | 拉马 | 1个 | ||
| 27 | 截链器 | 1把 | ||
| 28 | 刮刀 | 1把 | ||
| 29 | 橡皮锤 | 1把 | ||
| 30 | 圆螺母扳手 | M14、M16、M27 | 各1把 | |
| 31 | 游标卡尺 | 测量范围：0～300mm，分度值：0.02mm | 1把 | |
| 32 | 深度游标卡尺 | 测量范围：0～200mm，分度值：0.02mm | 1把 | |
| 33 | 杠杆式百分表 | 测量范围：0～0.8mm, 分度值：0.01mm | 1个 | |
| 34 | 磁性表座 | 大、小各1个 | 2个 | |
| 35 | 千分尺 | 测量范围：0～25mm | 1把 | |
| 36 | 游标万能角度尺 | 测量范围：0～320º | 1把 | |
| 37 | 塞尺 | 测量范围：0.02～1.00mm | 1把 | |
| 38 | 角尺 | 1把 | ||
| 39 | 钢直尺 | 1000mm | 1把 |
HYD-MEBL-2 · 螺栓组联接综合实验装置
HYD-MEBL-2 型 螺栓组联接综合实验装置 一、产品概述 本装置的加载系统和机座用对称分布的螺栓联接，当加载杆承受垂直负载时，通过对螺栓应力与变形的检测，可让学生了解螺栓组在承受倾覆力矩时的变形规律。适合各大院校《机械设计》课程的实验教学需要。 二、配置及技术性能 1. 输入电源：单相三线 AC220V ± 10% 50Hz 2. 电流型漏电保护， I △ n ≤ 30mA ，动作时间≤ 0.1s ，容量 10A 3. 工作环境：…
HYD-MEBL-2型 螺栓组联接综合实验装置
一、产品概述
本装置的加载系统和机座用对称分布的螺栓联接，当加载杆承受垂直负载时，通过对螺栓应力与变形的检测，可让学生了解螺栓组在承受倾覆力矩时的变形规律。适合各大院校《机械设计》课程的实验教学需要。
二、配置及技术性能
1.输入电源：单相三线 AC220V±10% 50Hz
2.电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
3.工作环境：温度 -10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
4.外形尺寸：650mm×530mm×1220mm
5.螺栓10根：采用40Cr材质，中段直径Φ6.5mm
6.电阻应变片：阻值120Ω
7.静态电阻应变仪1台：箱式结构，12路测量通道，测量范围0～±19999με，LED数码显示通道值和应变值，具有1/4桥、半桥、全桥三种测量方式，带计算机接口
8.配件1套：砝码、软件光盘、实验指导书等
9.实验桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁储存柜，可放置配件及资料等。右侧设有托盘支架，实验时可用于放置应变仪。实验桌还设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：650mm×350mm×40mm。
三、实验项目
1螺栓组联接特性测试
HYD-10 · 金属工艺学CD解说示教陈列柜
HYD-10型金属工艺学CD解说示教陈列柜 它由一个控制台和十个陈列柜组成为一套。金属工艺是一门综合性的技术基础课，是机械类、近机类和管理类专业的必修课。通过本机械陈列柜学习，学生将获得关于金属工业全过程中工程材料及其改性、毛坯成型及其选择、零件成型及其装配等方面的基础知识。 陈列柜尺寸：1200X430X1800mm，《金属工艺学》示教陈列柜，各柜内容如下： 序号和名称 内 容 第一柜 铁碳合金相图及晶体结构 铁碳合金相图、简单立方晶…
HYD-10型金属工艺学CD解说示教陈列柜
它由一个控制台和十个陈列柜组成为一套。金属工艺是一门综合性的技术基础课，是机械类、近机类和管理类专业的必修课。通过本机械陈列柜学习，学生将获得关于金属工业全过程中工程材料及其改性、毛坯成型及其选择、零件成型及其装配等方面的基础知识。
陈列柜尺寸：1200X430X1800mm，《金属工艺学》示教陈列柜，各柜内容如下：
序号和名称 | 内 容 |
第一柜 铁碳合金相图及晶体结构 | 铁碳合金相图、简单立方晶格、 体心立方晶格、面心立方晶格、 密排立方晶格、 |
第二柜 共析钢的奥氏体等温转变曲线 | 共析钢的奥氏体等温转变曲线（C曲线）、各种退火和正火的加热温度范围、碳钢的淬火加温度范围、 |
第三柜 砂型铸造过程 | 冲天炉、齿轮零件、离心、混砂机、 芯盒、洪干洪炉、合箱浇注、铸件（齿轮坯）、清理和检查、液态合金、悬臂支架（正确、不正确）、内腔的两种设计、凸台的设计、托架、轮辐设计、锐角的连接（正确、良好、不正确）、 |
第四柜 自由锻和模锻 | 压力机、空气锤、切边模、拔长模腔、 滚压模腔、预锻模腔、修锻模腔、原始料坯、滚压、弯曲、预锻、修锻、锻件、 曲柄压力机的锻模、 |
第五柜 冲床及模具 | 单柱冲床、剪床、简单冲模、连续冲模、 复合模、 |
第六柜 车床及车削加工 | 车床、车削时切削力的分解、车刀的主截面及辅助平面、车刀的种类和用途：（成形刀、宽刃精车刀、切断刀、右偏刀、弯头端面刀、螺纹车刀、左刃偏刀、 圆弧车刀、端面车刀）、轴的车削第一步、 轴的车削第二步、轴的车削第三步、轴的车削第四步、 |
第七柜 铣床及铣削加工 | 铣床、圆柱铣刀受力分析、端铣刀受力分析、铣沟槽（指状铣刀）、铣T型槽、 铣燕尾槽、铣沟槽（盘形铣刀）、铣V形槽、铣齿轮、 |
第八柜 刨床及刨削加工 | 刨床、刨刀切削部分的几何角度、刨削中的几个平面、刨平面、刨垂直面、刨斜面、刨直角沟槽、刨V型槽、刨T型槽、刨燕尾槽、刨成型形面
|
第九柜 磨床及磨削加工 | 磨床、磨削力、绗磨头、内圆磨削、 平面磨削、齿轮磨削、外圆磨削、磨蜗杆、花键磨削、 |
第十柜 齿轮加工 | 滚齿模型、插齿模型、剃齿模型、齿轮毛坯、精加工、精车端面和精镗内孔倒角、磨端面、上心棒车外圆倒角、插键槽、钻幅板孔、滚齿去毛刺 |
HYD-MEBL-2-1879 · 螺栓组联接综合实验装置 弘毅道设备
HYD-MEBL-2 型 螺栓组联接综合实验装置 一、产品概述 本装置的加载系统和机座用对称分布的螺栓联接，当加载杆承受垂直负载时，通过对螺栓应力与变形的检测，可让学生了解螺栓组在承受倾覆力矩时的变形规律。适合各大院校《机械设计》课程的实验教学需要。 二、配置及技术性能 1. 输入电源：单相三线 AC220V ± 10% 50Hz 2. 电流型漏电保护， I △ n ≤ 30mA ，动作时间≤ 0.1s ，容量 10A 3. 工作环境：…
HYD-MEBL-2型 螺栓组联接综合实验装置
一、产品概述
本装置的加载系统和机座用对称分布的螺栓联接，当加载杆承受垂直负载时，通过对螺栓应力与变形的检测，可让学生了解螺栓组在承受倾覆力矩时的变形规律。适合各大院校《机械设计》课程的实验教学需要。
二、配置及技术性能
1.输入电源：单相三线 AC220V±10% 50Hz
2.电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
3.工作环境：温度 -10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
4.外形尺寸：650mm×530mm×1220mm
5.螺栓10根：采用40Cr材质，中段直径Φ6.5mm
6.电阻应变片：阻值120Ω
7.静态电阻应变仪1台：箱式结构，12路测量通道，测量范围0～±19999με，LED数码显示通道值和应变值，具有1/4桥、半桥、全桥三种测量方式，带计算机接口
8.配件1套：砝码、软件光盘、实验指导书等
9.实验桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁储存柜，可放置配件及资料等。右侧设有托盘支架，实验时可用于放置应变仪。实验桌还设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：650mm×350mm×40mm。
10.计算机测试软件：完成对螺栓组联接中各螺栓受力、变形参数进行采集、处理及螺栓组应力与变形的测试与分析，可自动绘制实验总拉力和负荷拉力受力图。
11.培训及素材
1.提供备授课一体化软件服务，每个老师有自己单独的备课软件账号，教师在备课过程中可随时一键切换到授课模式，并自动唤醒和控制学生端，帮助教师提高备课和授课的效率。
2.用户可以维护本校的校本库资源
3.软件需要提供由省级及以上软件测试中心出具的软件测试报告或由国家版权局出具的软件著作权证书（投标文件附测试报告或软件著作权证书复印件加盖公章）。
4.云端教育资源与教材目录相匹配，教师备课时直接进入目录，无需搜索，云端教育资源库自动提供与当前课程相匹配的所有课件、视频、图片、动画、音频和习题等教学素材。
5.提供多媒体教学资源及3D教学资源，总量不少于1000个。
6.支持教师创建新题目，可编辑多种题型，并可对编辑好的试题进行预览和试做，提供的题目类型不少于35种，如常见客观题、常见主观题及编辑有较强互动性的题型。
三、实验项目
1螺栓组联接特性测试
HYD-10-1880 · 《模具》示教陈列柜
HYD-10型《模具》示教陈列柜 该设备根 据学校教学和教材需要，特制了一套《冷冲压与塑料成型工艺及模具设计》与塑料成型模具》示教陈列柜。这机械套陈列柜共分十个柜和一台CD解说控制台。模型 材料采用工程塑料制作，板面附有必要文字说明，演示形象逼真，制作工艺美观，使用本陈列柜能大幅提高教学效果，是一套现代化的模具设计课程应用陈列柜设 备。 陈列柜尺寸：1250×430×1800mm， 《模具》示教陈列柜，各柜内容如下： 序号及名称 陈 列…
HYD-10型《模具》示教陈列柜
该设备根 据学校教学和教材需要，特制了一套《冷冲压与塑料成型工艺及模具设计》与塑料成型模具》示教陈列柜。这机械套陈列柜共分十个柜和一台CD解说控制台。模型 材料采用工程塑料制作，板面附有必要文字说明，演示形象逼真，制作工艺美观，使用本陈列柜能大幅提高教学效果，是一套现代化的模具设计课程应用陈列柜设 备。
陈列柜尺寸：1250×430×1800mm， 《模具》示教陈列柜，各柜内容如下：
序号及名称 | 陈 列 柜 内 容 |
第一柜 机床专用夹具模 | 前言、盖板式钻床夹具、活动V形架的应用、加工支架的车床夹具、固定式钻床夹具。 |
第二柜 简单冲压模具 | 简单冲裁模、导板式简单落料模、具有自动挡料装置的连续模、整装式复合模、倒装式复合模。 |
第三柜 典型弯曲模 | 带滑轮摆动凸模的弯模、摇板弯模、一次弯成的弯圆模、U形件弯曲模、通用V形弯曲模、L形件弯曲模。 |
第四柜 冷挤压成型模具 | 橡胶式压料装置、无压料装置的首次拉深模、落料拉深复合模、径向挤压（冷镦）模具、杯形类冷挤压件、管类、轴类冷挤压件、杯杆类、双杯类冷挤压件、复杂形状冷挤压件。 |
第五柜 自动冲制模具 | 冲孔落料自动模、夹滚式送料自动连续模、滚柱夹持自动送料装置、棘轮传动的转盘式送料装置。 |
第六柜 金属浇铸模具 | 两箱分模造型、浇注系统、带有浇冒口的铸件、芯盒造芯和导向刮板造芯、立式刮板造型、垂直分型式金属造型。 |
第七柜 塑料压制成型模具 | 典型压模结构、溢式压模、抽屉式压模、手动抽芯压模。 |
第八柜 塑料注射成型模具 | 单分型面注射模具、双分型注射模具、带横向分型抽芯的注射模、热流道模具。 |
第九柜 塑料挤出成型模具 | 管材挤出型机头、棒材挤出型机头、可视作宽扁孔的其他机头（半圆环孔、L型、为端头无侧壁的方形环孔、六角环孔、三角环孔、圆形环孔）。 |
第十柜 塑料中空吹塑模具 | 挤出吹塑中空成型、注射吹塑中空成型、片材吹塑中空成型。 |
HYD-10-1881 · 《机床夹具设计》陈列柜
HYD-10《机床夹具设计》陈列柜 本陈列柜按按国家机械 工业部蔡光耀、薛源顺、李庆寿等三院五校教学大纲设计而成，是一套立体化机械陈列柜产品。机床夹具设计是一门实践很强的科学技术，为了加强对学生夹具设计 基本能力的培养，主要从机械加工工艺系统各环节的几何关系，阐明夹具保证加工精度的原理，并介绍夹具组成要素的知识，探讨机床夹具发展方向其中对通用可调 和成形夹具，组合夹具、自动化夹具等作了初步介绍，使用本陈列柜可提高教学效果，节约学时的实验…
HYD-10《机床夹具设计》陈列柜
本陈列柜按按国家机械 工业部蔡光耀、薛源顺、李庆寿等三院五校教学大纲设计而成，是一套立体化机械陈列柜产品。机床夹具设计是一门实践很强的科学技术，为了加强对学生夹具设计 基本能力的培养，主要从机械加工工艺系统各环节的几何关系，阐明夹具保证加工精度的原理，并介绍夹具组成要素的知识，探讨机床夹具发展方向其中对通用可调 和成形夹具，组合夹具、自动化夹具等作了初步介绍，使用本陈列柜可提高教学效果，节约学时的实验室设备。本套陈列柜共分10个柜，
一、《机床夹具设计》示教陈列柜，每个柜详细内容如下
二、主要技术参数：
陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。
陈列柜尺寸：1250×430×1780mm
序号和名称 | 陈列柜内容 |
第一柜 机床夹具及其功用 | 1钻床夹具 2、压铣键槽夹具3、车床改拉床夹具4 、车床夹具 |
第二柜 工件的基本定位要求 | 1、定位基准及工件的六个自由度 2、支承钉的种类3、支承板的种类4 、六面体定位5、圆环工件定位6 、轴类工件定位7、平面几何体的定位8、圆柱几何体的定位 9、圆盘几何体的定位 |
第三柜 工件的夹紧 | 1、夹紧力的方向应有助于定位2、夹紧力方向与夹紧力大小的关系3、典型螺旋压板机构4 、斜楔与压板组合的夹紧机构5、螺旋压板机构 6、快带螺旋夹紧机构7、圆偏心夹紧机构 8 、双斜面楔夹紧机构 |
第四柜 定心夹紧机构 | 1、定心对中夹紧的工作原理 2、四爪卡盘3、机动楔式夹爪自动定心机构 4、车偏心弹簧夹头5、螺旋夹紧机构 6、虎钳式定心夹紧机构 |
第五柜 夹具的传动装置 | 1、气液增压器 2、车具气动回路布局 3、电磁夹紧原理 4、真空夹具工作原理5、气液增压工作原理 |
第六柜 专用夹具设计方法 | 1、多件连续联动夹紧铣床夹具 2、双向作用的偏心夹紧机构3、带快退装置的斜楔夹紧机构 4、四点联动夹紧机构 5、偏心轴夹紧机构 |
第七柜 气动夹紧实例 | 1、双臂双作用铰链夹紧机构 2、多件平行联动夹紧铣床夹具 3、气动斜楔夹紧机构 4、双臂单作用铰链夹紧机构 |
第八柜 分度装置的夹具件
| 1、分度对定机构 2、常见的等分表面:a)圆周分度的孔，b)圆周分度的孔，c)圆周分度的槽， d)直线分度的孔，e)直线分度槽.3、带分度装置的钻床夹具 4、立轴分度铣床夹具 5、带分度装置的车床夹具 |
第九柜 典型组合夹具 | 1、T形槽系组合夹具元件 2、V形槽夹具 3、国外的一种孔系组合夹具 4、KD型孔系组合夹具 |
第十柜 现代机床夹具发展 | 1、钻床半自动化夹具 2、模块化钻模3、模块化铣镗床夹具
|
HYD-16 · 《机械制图》陈列柜
HYD-16型《机械制图》陈列柜 《机械制图》机械陈列 柜是根据大、中专院校、技校、职业学校的教材而设置的教学实验室设备，目的是使学生加强对《机械制图》的认识。本陈列柜主要包括零件的标准要素，常用标准 件和标准部件及其标准数据，作图方法和步骤以及图样等进行陈列，对机械专业的学生的理论学习，使用范围等增强认识、加深理解，是机械专业学校提高教学质量 的理想教具设备。本陈列柜共分16个柜，每个柜有每个柜的特点。 一、每柜内容如下： 二、主要技…
HYD-16型《机械制图》陈列柜
《机械制图》机械陈列 柜是根据大、中专院校、技校、职业学校的教材而设置的教学实验室设备，目的是使学生加强对《机械制图》的认识。本陈列柜主要包括零件的标准要素，常用标准 件和标准部件及其标准数据，作图方法和步骤以及图样等进行陈列，对机械专业的学生的理论学习，使用范围等增强认识、加深理解，是机械专业学校提高教学质量 的理想教具设备。本陈列柜共分16个柜，每个柜有每个柜的特点。
一、每柜内容如下：
二、主要技术参数：
1、陈列柜结构：上下柜采用铝合金制作，整体式结构。
2、陈列柜尺寸：1200×400×1800mm
序号和名称 | 陈 列 柜 内 容 |
第一柜 制图基本知识与工具 | 前言、图纸幅面尺寸、图框格式、规定比例、标准字体、铅笔、带橡皮擦的铅笔、圆形量角器、比例尺、几何板、橡皮擦、大圆锥、小圆锥、三角尺（２种）、扁尺（２种） |
第二柜 点、直线、平面的投影 | 点在Ｖ、Ｈ、Ｗ面体系中的投影、投影面平行线（３件）、平面投影的特性（３件）、中心投影法、正投影法、斜投影法、投影面平行面的投影图例（３件）、一般位置直线、作线段ＡＢ３：２的分点Ｃ |
第三柜 点、直线、平面的相对位置 | 两点的相对位置、平行两直线的投影位置、交叉的两直线位置、一般位置直线的投影图、用辅助线法求直线与平面的贯穿点、利用投影的积聚性求两平面的交线、处于投影面平行面位置的迹线平面（３件） |
第四柜 投影变换 | 换面法投影、一般位置直线变换成投影面垂直线、一般位置直线变换成Ｖ面的平行线、变换Ｖ面对点的投影变换、变换Ｈ面对点的投影变换、一般位置平面变换成投影面垂直面、二次换面法、求点到直线 的距离、求两平行面的夹角 |
第五柜 曲面与曲线 | 斜置的圆柱、斜圆柱、左上角有四分之一圆柱槽的四棱柱、斜置的圆锥、斜圆锥、 上下倒置的圆台、有半个圆台槽的半圆柱、有半球槽的圆柱体、组合回转体示例一、组合回转体示例二、顶尖、圆环、圆柱中间开槽、斜切圆柱、球的截交线、圆柱 截交线、球面的水平投影的转向轮廓线、圆锥与平面的截交线的投影、双曲抛物面、单叶回转双曲面（2件）、柱状面、锥状面 |
第六柜 截交相贯 | 圆柱的两侧切片、圆柱的中间开槽、圆柱管的两侧切片、圆柱管的中间开槽、半圆球中间切槽、三棱锥的投影、圆柱与圆台的相贯线 |
第七柜 相贯线 | 两圆柱正交相贯的两种情况（３件）、作圆柱圆锥的相贯线、圆柱与圆锥相贯（３件）、圆柱穿孔的相贯线（轴上圆柱孔、不等径圆柱孔、等径圆柱孔）、圆台与半球的相贯线、相贯线的特殊情况（３件） |
第八柜 表面交线 | 正六棱柱投影、圆柱的投影、圆锥的投影、圆球的投影、三棱锥表面投影、半圆球凹槽投影、圆锥表面取点、圆锥截交线投影、立体表面交线实例模型（10件） |
第九柜 组合体 | 组合体的组合形式、组合体的分类（切割型、叠加型、综合型）、组合体（7件）、看组合体视图（9件） |
第十柜 机件表达方法 | 视图（3件）、剖面（2件）、简化画法（2件）、剖视（局部剖视、阶梯剖、联杆的旋转剖、剖视图、半剖视图、盘盖旋转剖、剖视图） |
第十一柜 零件图概述 | 跟刀架、手轮、端盖、蜗轮减速箱、端盖、支架、阀盖、摇臂等 |
第十二柜 零件图、齿轮、键、弹簧 | 键的形式（普通平键、半圆键、钩头楔键、花键）、零件图（箱体、弯臂、法兰、支架）、常用齿轮传动（圆柱齿轮、锥齿轮、蜗杆与蜗轮）、弹簧（压缩弹簧、拉伸弹簧、扭转弹簧、锥形弹簧） |
第十三柜 装配图表达方法 | 三星齿轮传动机构、折角阀、滑动轴承、铣刀头、机用虎钳 |
第十四柜 装配图读图 | 齿轮油泵、铣床尾座、车床尾架、减速箱 |
第十五柜 标准件及其它 | 常用标准螺纹（三角形、梯形、锯齿形、圆柱管螺纹、单线螺纹、双线螺纹、双头 螺柱联接、螺栓联接、常用的螺纹紧固件：开槽盘头螺钉、内六角圆柱头螺钉、十字槽沉头螺钉、开槽锥端紧定螺钉、六角头螺栓、双头螺柱、I型六角螺母、六角 开槽螺母、平垫圈、弹簧垫圈）、轴承（单列向心球轴承、圆锥滚子轴承、推力球轴承）、焊接件、焊接接头形式（对接接头、T型接头、角接接头、搭接接头）、 展开图（正圆锥的展开图、直角弯头展开） |
第十六柜 习题集模型 | 本习题集模型由支架、轴承盖等若干件模型组成 |
HYD-13 · 电脑控制、声控同步、CD解说《机械设计基础》示教陈列柜
HYD-13型电脑控制、声控同步、CD解说《机械设计基础》示教陈列柜 《机械设 计基础》示教陈列柜是根据教育部高职高专规划教材设计的电化教学设备（机械陈列柜）。本陈列柜共分十三个柜和一个电脑控制台，并配有一台功率放大 器，DVD机和激光片，声控同步演示，采用单独驱动由电子设备控制演示，可由DVD控制顺序自动运行讲解；又能根据教材，教学需要而遥控任意选择进行单独 演示。模型材料采用进口有机板和硬聚氯；板面附有必要的图表和文字说明，演示形象…
HYD-13型电脑控制、声控同步、CD解说《机械设计基础》示教陈列柜
《机械设 计基础》示教陈列柜是根据教育部高职高专规划教材设计的电化教学设备（机械陈列柜）。本陈列柜共分十三个柜和一个电脑控制台，并配有一台功率放大 器，DVD机和激光片，声控同步演示，采用单独驱动由电子设备控制演示，可由DVD控制顺序自动运行讲解；又能根据教材，教学需要而遥控任意选择进行单独 演示。模型材料采用进口有机板和硬聚氯；板面附有必要的图表和文字说明，演示形象逼真，运行可靠，制作工艺美观，使用本陈列柜可提高教学效果，节约学时， 是一套现代化机械课程教学应用实验设备。
一、主要特点：
1、控制台配置：DVD机1台；控制硬件一套；攻放机1台,控制台1台、喇叭1对、遥控器1只,激光碟片1张（内含103个机构语音说明）
2、控制软件：微电脑DVD程序控制系统，用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作，
实现声音、图像、模型三位一体同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
3、控制方式：可实现全柜遥控和手动顺序播音、单个模型播音动作，或只动作不播音等功能。
4、控制动作过程：选中某号模型按遥控器上的数字键，按确认后,陈列柜上对应该号码的机构就开始动作运转，同时DVD机开始播放语音讲解此模型机构的特点及功能，讲解完毕后等待下一步动作。
二、《机械设计基础》示教陈列柜，每个柜详细内容如下：
三、主要技术参数：
1、输入电源：AC220V±10%（单相）50HZ
2、工作环境： -10℃±40℃
3、功率：0.5kw
4、第一代陈列柜结构：上柜采用铝合金制作，下柜柜式结构。
5、第二代陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。
6、陈列柜尺寸：1250×430×1780mm
序号 | 陈列柜内容 |
第1柜、 机器的组成特征 | 单缸内燃机、颚式破碎机、缝纫机、运动副(5件)
|
第2柜、 平面连杆机构 | 五杆铰链机构、曲柄滑块机构、铰链四杆机构、大筛机构、曲柄摇杆机构的极位夹角、搅拌机、惯性筛机构、机车车辆机构、鹤式起重机、转动导杆机构、曲柄摇块机构、曲柄移动导杆机构、双转块机构、双滑块机构、有急回特性的机构、夹紧机构 |
第3柜、 凸轮机构 | 内燃机配气机构、靠模车削机构、自动送料机构、分度转位机构、力锁合凸轮（靠重力、弹簧力）、形锁合凸轮（沟槽凸轮、等宽凸轮、兴轭凸轮） |
第4柜、 间歇运动机构 | 双向棘轮机构、棘轮机构、钩头双动式棘爪、直头双动式棘爪、槽轮机构、空间槽轮机构、六角车床上的槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、凸轮式间歇运动机构 |
第5柜、 带传动 | 同步带传动、平行带张紧轮装置、V带轮张紧装置、V带轮张紧装置滑道式、V带轮张紧装置摆架式、V带轮自动张紧装置、圆形带张紧轮装置、V带轮的结构(4种) |
第6柜、 链传动 | 链传动、齿形链、双排滚子链、滚子链、滚子链接头型式(3件)、链轮结构、链传动的张紧(2件) |
第7柜、 齿轮的传动 | 内齿圈传动、齿轮齿条传动、圆锥齿轮传动、双曲线圆锥齿轮传动、斜齿圆锥齿轮传动、螺旋齿轮传动、斜齿轮齿条传动、蜗轮蜗杆传动、弧面蜗轮蜗杆传动、正齿轮传动、斜齿轮传动、人字齿轮传动 |
第8柜、 齿轮的基本性质 | 齿轮各部分名称和符号、渐开线的形成、正确啮合条件、轮齿折断、齿面点蚀、齿面胶合、齿面磨损、渐开线曲面形成、斜齿条的压力角、斜齿圆柱齿轮的受力分析、圆锥齿轮的受力分析、齿轮轴、实体式齿轮、腹板式圆锥齿轮、铸造轮辐式圆柱齿轮、仿形切制齿轮、展成法切制齿轮、 |
第9柜、 齿轮系 | 定轴齿轮系(a、b)、平面行星齿轮系 a、b、空间行星齿轮系、可变向的齿轮系、汽车后桥差速器、摆线针轮传动机构、谐波齿轮传动、减速器、行星减速器中的齿轮系 |
第10柜、 其它常用零件、部件 | 套筒联轴器、凸缘联轴器、多片式摩擦离合器、齿轮联轴器、弹性套柱销联轴器、弹性柱销联轴器、双万向联轴器、牙嵌式安全离合器、滚柱式超越离合器、板弹簧 |
第11柜、 螺纹联接和螺旋传动
| 螺纹的牙型(三角、矩形、梯形、锯齿形)、螺纹的旋向(左旋、右旋)、螺纹的 线数、螺距和导程、螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉联接、常用标准螺纹联接件（六角头螺栓、螺柱、螺钉、坚定螺钉、六角螺母、圆螺母、垫 圈）、弹簧垫圈、对倾螺母、尼龙圈锁紧螺母、槽形螺母和开口销、圆螺母用带翅垫片、止动垫片、冲点法防松、粘合法防松、永久防松、串联钢丝、用减载销、用 减载套筒、用减载键、螺栓承受偏心载荷、凸台沉头座的应用、斜面垫圈的应用、受横向载荷的螺栓组联接、改善螺纹牙间载荷分布(a)、螺母下装弹性元件、金 属垫片和密封环密封、螺旋千斤顶、机床刀架进给机构、插管式外循环滚动螺旋、柔性螺栓、受横向载荷的螺栓组联接 |
第12柜 轴和轴毂联接 | 传动轴、光轴、阶梯轴、空心轴、曲轴、圆螺母定位、挠性钢丝轴、弹性挡圈固定、坚定螺钉固定、压板轴端固定、平键联接、导向平键联接、滑键联接、楔键联接、切向键联接、半圆键联接、花键联接 |
第十三柜 轴承 | 滚动体的种类、调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、圆柱滚子轴承、轴承的直径系列、内圈轴向固定的常用方法4种、外圈轴向锁紧方法8种、全固定式支承、固游式支承、整体式径向滑动轴承、部分式径向滑动轴承、油孔、油沟。 |
HYD-15 · CD解说电脑控制机械综合陈列柜
HYD-15型CD解说电脑控制机械综合陈列柜 该设备是根据大中专院 校、职业学校的教学大纲设计的多功能机械综合陈列室是一套《机械原理》 《机械零件》《减速器》共有500余种模型分三大类合并成电化教学设备（机械陈列柜）。共15柜，30个板面，上下电动升降电脑控制台一台。《机械原理》 与《减速器》用CD解说，遥控控制，声控同步进行演示；又根据教材，教学需要而任意选择单独运转演示。制作材料采用进口有机板合硬聚氯加工；板面附有银涤 纶不干胶作必…
HYD-15型CD解说电脑控制机械综合陈列柜
该设备是根据大中专院 校、职业学校的教学大纲设计的多功能机械综合陈列室是一套《机械原理》 《机械零件》《减速器》共有500余种模型分三大类合并成电化教学设备（机械陈列柜）。共15柜，30个板面，上下电动升降电脑控制台一台。《机械原理》 与《减速器》用CD解说，遥控控制，声控同步进行演示；又根据教材，教学需要而任意选择单独运转演示。制作材料采用进口有机板合硬聚氯加工；板面附有银涤 纶不干胶作必要图表合文字说明。
演示形象逼真，运行自如可靠，制作工艺美观。
本产品特点
使用方便，占地面积小，结构新颖实用，是一套现代化的机械课程陈列室设备。
机械原理及减速器（固定柜15个板面）
规格:1250X610X1880
序号与名称 | 陈列柜内容 |
第一柜 机器与机构 | 前言、内燃机、蒸汽机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副 |
第二柜 平面边杆机械的基本形式 | 铰链四杆机构、曲柄摇杆机构2件，双曲柄机械、双摇杆机构2件、单移动副机构、曲柄滑块机构、曲柄摇块机构转动导杆机构、移动导杆机构。双移动副机构、曲柄移动导杆机构、双滑块机构、双转块机构 |
第三柜 平面连杆机构 | 机构运动简图：泵2件、泵的简图2件、鄂式破碎机与简图、 连杆机构：飞剪、压包机、翻转机构、摄影升降机、天平、起重机 |
第四柜 凸轮机构的形成 | 盘形凸轮3件、滚子、尖端、平面、移动凸轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构 |
第五柜 齿轮机构的各种类型 | 平面轴传动：啮合直齿圆柱齿轮机构、内啮合直齿机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮传动 相交轴传动：齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮传动、相错轴传动：旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构 |
第六柜 齿轮的基本性质 | 渐开线齿轮各部分的名称、渐开线的形成、摇线的形成、齿线、模数、压力解、齿高第数 |
第七柜 轮系的基本形成 | 周转轮系差动轮系行星轮系、定轴轮系合并一件、获得大传动比、实现特定的运动、运动的合成、旋轮线、用于传动运动的分解、谐波运动减速器、摆线针轮行星减速器、汽车差速器、两种运动 |
第八柜 间歇运动机构 | 齿式棘轮机构2件、磨擦式棘轮机构、外啮合槽轮机构、内槽轮机构、球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构2件、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构 |
第九柜 组合机构 | 串联组合：程扩大机构、换向传动机构、 并联组合：齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动机构、同轴槽轮机构、误差校正机构、电动马游艺机装置 |
第十柜 空间连杆机构 | 空间四杆结构：RSSR空间四杆机构、RCCR联轴节单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的节萨勒特机构 |
第十一柜 一级圆柱齿轮减速器 | 直齿圆柱齿轮减速器、斜齿圆柱齿轮减速器、人字齿轮圆柱齿轮减速器、齿轮、轴、齿轮轴、机盖、机座 |
第十二柜 二级圆柱齿轮减速器 | 二级展开式贺柱齿轮减速器、桥式起重机上减速器、分流式双级圆柱齿轮减速器、同轴式采用大端盖结构的二圆柱齿轮减速器、同轴展开式圆柱齿轮减速器 |
第十三柜 蜗杆减速器 | 轴装式二级齿轮减速器、立式二级齿轮减速器、双蜗杆减速器、圆锥-圆柱齿轮减速器 |
第十四柜 二级其它形式减速器 | 下置式蜗杆减速器、上置式蜗杆减速器、圆锥摩擦式离合器的立式蜗杆减速器、剖分式立式蜗杆减速器、立式整体蜗杆减速器、蜗杆、蜗杆轴 |
第十五柜 典型减速器 | 谐波齿轮减速器、一级圆锥齿轮减速器、行星齿轮减速器、摆线针轮减速器、少齿差渐开线行星齿轮减速器 |
动柜15个面板
序号与名称 | 陈列柜内容 |
第一柜 螺纹联接的基本内容 | 螺纹类型：普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、单线螺纹、双线螺纹、三线螺纹 螺纹联接类型：螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。 螺栓11件、螺纹4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件 |
第二柜 螺纹联接 | 摩擦防松：对顶螺母、锁紧垫圈收口防松螺母、开缝收口、带尼龙圈防松螺母、弹簧垫圈 机械防松：止动垫圈、止动垫圈与圆螺母、开口销与六角开槽螺母、串联钢丝 横向载荷与减载装置：斜垫圈、凸台、沉头坑、减载套筒、减载键、减载销 提高联接强度的措施：加弹性元件、内斜螺母、空心螺栓、腰状螺栓、大圆角螺栓、沉割螺母、螺纹联接的装拆 |
第三柜 键、花键和销联接 | 键联接：普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键 花键联接：矩形花键3件、渐开线花键2件、三角形花键 销联接：圆柱销3件、圆锥销4件、导形销3件、安全销3件、定位联接安全 |
第四柜 铆、焊、粘和过盈联接 | 铆接：常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头 焊接：坡口型式、搭接、对接、角接 粘接：板接、管接、角接 过盈联接：圆柱面过盈联接、圆锥面过盈联接 |
第五柜 带传动的主要类型 | 平带的材料与接头：皮革带、编制带、胶帆布平带、高速环型胶带、锦纶片复合带、斜面阶梯接头、胶带的接头、皮革线接头 V带, 的结构与型号：O型、A型、B型、D型、E型、宽V带、活络V带、其它传动带、联组V带、普通V带、双面V带、多楔带、圆带、梯形齿同步带 带轮的结构：实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮 |
第六柜 带传动 | V型带传动：自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置 平带传动：张紧轮装置、同步带传动 |
第七柜 链传动 | 传动链：滚子链、内锓片脑套筒、滚子、外链片及销 轴、内链片、外链片、单节距、双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带骨导片 形链、圆销式、滚柱式、键柱式、轴瓦式、方柜链、圆环链、链传动的布置与张紧 |
第八柜 齿轮与蜗杆传动 | 齿轮的结构：齿轮轴2件、实习式齿轮2件、腹板式齿轮2件、轮幅式齿轮 蜗杆的类型：阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆 蜗杆的结构：整体式蜗轮、轮箍式蜗轮螺栓联接式蜗轮、镶铸式蜗轮、齿轮传动<, /o:p> |
第九柜 滑动轴承 | 轴瓦与衬的材料：轴与合金、青铜、黄铜、灰铸铁、微型轴承橡胶、尼龙、四氯、酚醛树脂 油槽的结构形式5件、推动轴承的形式：实心、空心、单环、多环 滑动轴承的结构：整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连杆、静压轴承 |
第十柜 滚动轴承 | 内圈、保衬架、外圈、球、短圆柱滚子、长圆柱滚子、螺旋滚子、圆锥滚子、鼓形滚子、滚针 类型与代号：深沟球轴承、调心球轴承、圆柱滚子轴承、调心滚子轴承、滚针轴承、螺旋滚子轴承、角接触球轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承 尺寸系列：直径系列，内圈固定外圈转动、外圈固定内圈转动、滚支轴承的安装方法、滚动轴承拆卸工艺、内径系列7件、宽度系列4件 |
第十一柜 滚动轴承组合设计 | 内圈的固定方法：弹簧挡圈、轴端压板、圆螺母、锥形套筒 外圈的固定方法：轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯 组合设计：丙端固定式3件、两端游动、一端固定一端游动2件 顶紧与调整：滚动轴承的调整、滚动轴承的顶紧 密封：毛毡式、皮碗、环隙式、迷宫式、螺纹式、轴承座 |
第十二柜 联轴器 | 弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴、滑块轴器、剪销式安全联轴器 |
第十三柜 离合器 | 牙嵌离合器矩形牙、梯形牙、正三角形牙、锯齿形牙、齿轮离合器、单圆盘摩擦离合器、圆锥摩擦离合器、多贺盘摩擦离合器、牙嵌式安全离合器、离心离合器、超越离合器 |
第十四柜 轴的结构与类型 | 转轴、心轴传动轴、齿轮轴、花键轴、蜗杆轴、曲 轴、凸轮轴、软轴、轴的结构设计：键联拉、花键联接、成形联接、销搓接、过盈联接、轴肩-销紧挡圈、轴肩-弹性挡圈、轴肩-贺螺母、轴肩-双圆螺母、轴肩 -套筒、轴肩-轴端挡圈2件、圆锥形轴头-轴端挡圈、轴端挡板、双锁紧挡圈、开槽平紧联接、轴毂部分平紧联接、弹性套联接、弹性环联接、弹性盘联接 |
第十五柜 弹簧与润滑与密封 | 拉伸弹簧：圆钩环、半圆钩环、偏心钩环、链形闭合端拉簧、可调接簧 压缩弹簧：端面拼紧磨平弹簧、端面不接紧不磨平弹簧、矩形载面压缩弹簧、圆链螺旋弹簧、中凸弹簧、中凹弹簧 扭转弹簧：外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧 其它弹簧：碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧 并列组合弹簧：直列组合弹簧、转换机构 润滑装置：压配式压注油杯、油绳式油杯、旋盖式油杯、接头式压注油杯、直通式注油杯 密封件：O型橡胶密封圈2件、矩形橡胶密封圈2件、尼龙垫片、铜纸垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片 切口：插入搭接、活塞环、斜搭接、双口型油封、T型油封、Y型油封、V型油封 |
HYD-10-1885 · 《焊、铆工工艺学》示教陈列柜
HYD-10型《焊、铆工工艺学》示教陈列柜 为了满足教学需求，不 断提高技工学校的培训质量，强调了基本理论和基本技能的训练。焊、铆工在机械制造工业中，使两个或两个以上零件联接在一起的方法有螺钉联接、铆钉联接和焊 接。焊接就是利用两个物体原子间产生的结合作用来实现联接，联接后不能再拆卸，成为永久性联接。本套机械陈列柜共分10个柜。 一、《焊、铆工工艺学》示教陈列柜，每个柜详细内容如下 二、主要技术参数： 1、第二代陈列柜结构：上下柜整体框…
HYD-10型《焊、铆工工艺学》示教陈列柜
为了满足教学需求，不 断提高技工学校的培训质量，强调了基本理论和基本技能的训练。焊、铆工在机械制造工业中，使两个或两个以上零件联接在一起的方法有螺钉联接、铆钉联接和焊 接。焊接就是利用两个物体原子间产生的结合作用来实现联接，联接后不能再拆卸，成为永久性联接。本套机械陈列柜共分10个柜。
一、《焊、铆工工艺学》示教陈列柜，每个柜详细内容如下
二、主要技术参数：
1、第二代陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。
2、陈列柜尺寸：1250×430×1780mm
序号和名称 | 陈 列 柜 内 容 |
第一柜 焊缝技术基本形式 | 对接接头、搭接接头、角接接头、T形接头、I形坡口、Y型坡口、双Y形坡口、带钝边U形坡口、带钝边双U形坡口、基本符号（十几种）、辅助符号（三种）、补充符号（三种） |
第二柜 立、横、仰、焊的方法 | 常用的几种运条方法：(直线形 往复直线形 锯齿形 月牙形 正三角形 斜三角形 圆圈形 斜圆圈形)、焊缝收尾法、焊接位置（四种）、焊缝倾角、焊缝转角、不同焊接位置的倾角和转角（四种）、对接平焊时焊条角度、立焊时焊条角度、横焊时的焊条角度、横角焊时的焊条角度、仰焊时的焊条角度 |
第三柜 焊条、焊机的基本知识 | 焊条组成示意图、焊条实物、AX-320型弧焊发电机构造图、AX-320型弧焊发电机外形图、AX-320型弧焊发电机原理图、AX-320型弧焊发电机的外特性曲线、BX-300型弧焊变压器外形图、BX-300型弧焊变压器结构简图、BX-300型弧焊变压器的外特性曲线、GS系列晶闸管弧焊整流器示意图、GS系列晶闸管弧焊整流器结构图、MZ1-1000型埋弧自动焊小车图 |
第四柜 气焊与气割 | 低压割炬的构造、低压割炬的工作原理、低压焊炬的构造、低压焊炬的工作原理、氧炔焰的种类、焊炬与焊丝的位置、右向焊法和左向焊法、割嘴的倾斜角、割嘴与割件两侧夹角示意图、气割过程示意图 |
第五柜 气焊与气割设备工具 | 氧气瓶与乙炔瓶构造、单级反作用式减压器的构造、排水式乙炔发生器工作原理、中压水封式回火保险器、中压闭合式水封回火保险器、钢丝刷、手锤、锉刀、钢丝钳、铁丝、扳手、钢质通针 |
第六柜 电阻焊与碳弧气刨 | 碳弧气刨示意图、碳棒倾角、圆周送风式气刨枪结构图、碳弧气刨的夹碳缺陷、碳棒的铜皮剥落情况、电阻焊的分类、电流通过焊件接触点的情况、 点焊接头形式、缝焊接头形式 |
第七柜 钢材的基本知识 | 轧制钢材示意图、花纹钢板、钢管、槽钢的断面图、钢的热处理、W18Cr4V钢热处理工艺曲线、角钢、工字钢、异型钢材、组合构件计算、几种主要钢材的名称、形状和尺寸表示方法 |
第八柜 冷作工具与放样划法 | 划针、普通划规、长杆划规、900角尺（扁平的、带肋的）、样冲、划线盘、曲线尺、划线规、平台、放样基准的选择、样板上的孔的标注方法、墙板的放样程序、油箱盖板 |
第九柜 加工成形实例 | 卷板机的工作原理、双曲率钢板的卷弯、角钢的手工弯曲、槽钢弯曲模、手工弯管装置、弯曲过程、瓦片压制、单角和双角压模、局部加热引起的角变形 |
第十柜 特种成形 | 爆炸成形示意图、爆炸成形零件、橡皮成形过程、液压－橡皮模成形装置 、液压－橡皮模胀形 |
HYD-6 · 公差配合陈列柜
HYD-6型公差配合陈列柜 《 公差配合》是一项影响大、涉及面广的重要技术基础标准，它是实现零、部件互换必备条件，学好这门课程对掌握技术、指导生产，完成本职工工作有着重要意义。 本机械陈列柜采用进口有机板和硬聚氯制作而成，板面面板采用图表和文字说明直接制作在上面，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学实用设备。本套陈列柜共分六个柜，有第一代和第二代两种形式。 一、《公差配合》示教陈列柜，每个柜详细内容如下…
HYD-6型公差配合陈列柜
《公差配合》是一项影响大、涉及面广的重要技术基础标准，它是实现零、部件互换必备条件，学好这门课程对掌握技术、指导生产，完成本职工工作有着重要意义。
本机械陈列柜采用进口有机板和硬聚氯制作而成，板面面板采用图表和文字说明直接制作在上面，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学实用设备。本套陈列柜共分六个柜，有第一代和第二代两种形式。
一、《公差配合》示教陈列柜，每个柜详细内容如下
二、主要技术参数：
1、陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。
2、陈列柜尺寸：1250×430×1780mm
序号与名称 | 陈 列 柜 内 容 |
第一柜 量具使用 | 百分表 带测深杆游标卡尺 外径千分尺 深度游标卡尺 钢扁尺 外径卡尺 内径卡尺 塞规 环规 高度游标卡尺 |
第二柜 直线与平面度
| 直线度（在任意方向上ａ） 直线度（在任意方向上ｂ） 直线度（在给定平面内ａ） 直线度（在给定平面内ｂ） 直线度（在给定平面内ｃ） 直线度（在给定平面内ｄ） 直线度（在给定方向上1） 直线度（在给定方向上2） 三点接触式 四点接触式 五点接触式 小区域法三件 平面度ａ 平面度ｂ 给定平面内的直线度误差1 给定方向内的直线度误差2 |
第三柜 对称度与位置度及跳动 | 3面的位置度 3斜向圆跳动 径向圆跳动 复合位置度 端面全跳动 对称度（4面对线ａ） 对称度（4面对线ｂ） 对称度（1面对面） 对称度（2线对面） 面的位置度误差 面对基准轴线（或中心线）的对称度 点的位置度误差判定 点的位置度（在任意方向） 线的位置度（在任意方向ａ） 线的位置度（在任意方向ｂ） 线的位置度（互相垂直的两个方向） |
第四柜 圆度与圆柱度及线轮廓度
| 圆度ａ 圆度ｂ 圆柱度 线轮廓度ａ 线轮廓度ｂ圆度误差判定ａ 圆度误差判定ｂ 圆度误差判定ｄ 圆度误差判定ｃ 圆柱误差评定（三点接触式） 圆柱度误差评定（四点接触式） 圆柱度误差评定（五点接触式） 圆柱度误差评定（区域法） 轮廓度误差评定 |
第五柜 倾斜度与同轴度 | 在给定方向上（线对线ａ） 在给定方向上（线对线ｂ） 在给定方向上（线对线 ｃ） 在给定方向上（面对面） 在给定方向上（面对线） 在任意方向上（线对面） 同轴度ａ 同轴度ｂ 同轴度ｃ 同轴度误差判定 线对基准平面的倾斜度 误差 倾斜度误差判定 面对基准直线的倾斜度误差 线对基准直线的倾斜度误差ａ 线对基准直线的倾斜度误差ｂ |
第六柜 面轮廓度与平行度及垂直度 | 在任意方向上（线对面） 互相垂直的两个方向（线对面） 一个方向（线对面） 一个方向（面对线） 一个方向（面对面） 面轮廓度 至少三点接触 至少二点接触 线对基准直线的平行度误差ａ 线对基准平面的垂直度误差ｂ 面对基准 直线的平行度误差 面对基准平面的平行度误差 面对基准平面的垂直度误差 一个方向面对面 一个方向（线对线ｄ） 一个方向（面对线） 一个方向（线对线 ａ） 一个方向（线对面） |
HYD-5 · 《大型量具》示教陈列柜
HYD-5型《大型量具》示教陈列柜 量具是测量零件的尺 寸、角度等所用的测量工具，是指能直接表示出长度的单位和界限的计量用具。如钢直尺、游标卡尺、量角尺、量块、量规等。机械零件有各种不同的形状和精度要 求，因此量具和量仪也有各种不同的类型和规格。本套机械陈列柜共分五个柜，分别介绍机械制造中常用的各种量具上。陈列柜上下柜整体采用彩色塑钢制作，坚固 耐用。 一、《大型量具》示教陈列柜，每个柜详细内容如下 二、主要技术参数： 1、陈列柜结构：…
HYD-5型《大型量具》示教陈列柜
量具是测量零件的尺 寸、角度等所用的测量工具，是指能直接表示出长度的单位和界限的计量用具。如钢直尺、游标卡尺、量角尺、量块、量规等。机械零件有各种不同的形状和精度要 求，因此量具和量仪也有各种不同的类型和规格。本套机械陈列柜共分五个柜，分别介绍机械制造中常用的各种量具上。陈列柜上下柜整体采用彩色塑钢制作，坚固 耐用。
一、《大型量具》示教陈列柜，每个柜详细内容如下
二、主要技术参数：
1、陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。
2、陈列柜尺寸：1250×430×1780mm
序号和名称 | 陈列柜内容 | 规格 |
第一柜 百分表类 | 1、百分表 2、杠杆式百分表 3、内径百分表 |
第二代陈列柜上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。 |
第二柜 量角器与量角尺 | 1、活动量角器 2、万能角度尺Ⅰ 3、万能角度尺Ⅱ 4、活络角尺
| |
第三柜 游标卡尺种类 | 1、外径游标卡尺 2、带测深杆的游标卡尺 3、单面游标卡尺 4、高度游标卡尺 5、深度游标卡尺 6、双面游标卡尺 7、弯脚游标卡尺 8、勾头游标卡尺 | |
第四柜 千分尺 | 1、外径千分尺 2、普通内径千分尺 3、深度千分尺 4、螺纹千分尺 5、壁厚千分尺 6、尖头千分尺 7、公法线千分尺 8、内径千分尺 | |
第五柜 其它量具 | 1、卡规 2、塞规 3、扁平式塞规 4、外径块规 5、内径块规 6、钢卷尺 7、厚薄规 8、钢尺 9、普通内卡规 10刀口尺 11、弹簧式内卡规 12、普通外卡规 13、螺距规、螺纹量规、螺纹环规 |
HYD-20 · 《机械零件》示教陈列柜
HYD-20型《机械零件》示教陈列柜 机械零件 是现代各行业的基础，是物质生产的基本工具，其应用水平是一个国家技术水平和现代化程度的重要标志，也是信息化产业的基础。设计则是产品生产的第一道工 序，其成败很大程度上是在本阶段决定的。在课程体系中的地位：专业基础课性质：是一门论述机械零件设计理论、研究机械零件设计方法的设计性技术基础课。是 多学科知识的综合运用。具有综合性、设计性。本机械陈列柜是机械设计教学陈列柜理想设备，它介绍机械设计课程…
HYD-20型《机械零件》示教陈列柜
机械零件 是现代各行业的基础，是物质生产的基本工具，其应用水平是一个国家技术水平和现代化程度的重要标志，也是信息化产业的基础。设计则是产品生产的第一道工 序，其成败很大程度上是在本阶段决定的。在课程体系中的地位：专业基础课性质：是一门论述机械零件设计理论、研究机械零件设计方法的设计性技术基础课。是 多学科知识的综合运用。具有综合性、设计性。本机械陈列柜是机械设计教学陈列柜理想设备，它介绍机械设计课程教学内容，以便学生课后自学，促使学生深化理 解教学内容。本套陈列柜共分20个柜，
《机械零件》示教陈列柜，每个柜详细内容如下
主要技术参数：
1、陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。
2、陈列柜尺寸：1250×430×1780mm
序号和名称 | 陈列柜内容 |
第1柜、 螺纹类型及应用 | 单线右旋螺纹、双线左旋螺纹、三线右旋螺纹、右旋螺纹、左旋螺纹、细牙螺纹、粗牙螺纹、圆柱管螺纹、锥螺纹、圆锥管螺纹、梯形螺纹、锯齿形螺纹、矩形螺纹、螺栓联接、千斤顶、差动螺旋传动 |
第2柜、 螺纹连接及防松装置 | 串联钢丝防松（二种形式）、螺栓冲边防松、弹簧垫圈防松、开口销与带槽螺母防松、开品销防松、双螺母防松、圆螺母止动垫圈防松、胶粘防松、加尼龙防松、螺栓联接、双头螺栓联接、螺钉联接（三种形式） |
第3柜、 密封装置 | 密封类型（皮圈、毛毡圈、O型密封圈、V型密封圈等27种密封）、密封圈的应用实例（挡油圈式密封装置、迷宫式密封装置、毡圈式密封装置、皮碗式密封装置、油沟式密封装置） |
第4柜、 渐开线齿轮加工方法 | 用插刀插削齿轮方法、用滚刀滚削齿轮方法、用插刀插削齿圈方法、用剃指状刀剃削齿轮方法、用指铣刀铣削齿轮方法、加工圆锥曲线齿轮方法、用盘状铣刀铣削齿轮方法、用砂轮磨削齿轮方法、用盘状剃刀剃削齿轮方法 |
第5柜、 皮带、带轮及张紧 | 三角带传动、同步齿形带传动、平型带传动、圆形带传动、七种带的截面形状、三角带轮张紧装置、平型带带轮张紧装置、轮辐式平行带轮、孔板式圆带带轮、轮辐式三角带轮、孔板式三角带轮、腹板式三角带轮、整体式三角带轮 |
第6柜、 轴上零件固定装置 | 过盈配合、圆锥销固定、圆柱销固定、平键周向固定、弹性挡圈固定、锥形轴端定位、双螺母固定、螺母加止推垫圈固定、带锁紧装置固定形式、紧定螺钉固定 |
第7柜、 轴类零件
| 传动心轴、固定心轴、带有键槽的传动轴、桥式起重机传动轴、齿轮轴、圆锥齿轮轴、蜗杆轴、卷筒轴、铣刀头轴、曲轴、偏心轴、磨头轴、光轴、车床主轴、输出轴 |
第8柜、 链传动 | 原始齿形链传动、链传动、张紧链装置实例之一、张紧链装置实例之二、套筒滚子 链的弹簧夹式、套筒滚子链的开口销、套筒滚子链的过渡链节、单排套筒滚子链、双排套筒滚子链、输送链、圆销式齿形链、轴瓦式齿形链、滚柱式齿形链、整体式 双排链轮、整体式链轮、孔板式链轮、焊接式链轮、螺栓联接式链轮、内导片、外导片 |
第9柜、 滑动轴承 | 各种轴瓦（共9种）、整体式滑动轴承、对开式滑动轴承及结构、实心式轴承、自位轴承、静压向心轴承、空心式轴承、自动调心型、椭圆轴承、活塞连杆轴承、车床主轴轴承、扇形块可顷轴瓦轴承 |
第10柜、 滚动轴承 | 常用滚动体的形式：球形滚子、球面滚子、滚针、短圆柱滚子、长圆柱滚子、圆锥滚子、螺旋滚子。向心滚柱轴承、圆锥滚子轴承、滚动轴承类型（11种）、滚针轴承、单向推力球轴承、双向推力球轴承、单列向心球轴承组合：内径同样、外径和宽度不同的轴承形式。单列向心球轴承组合：内、外径同样和宽度不同的轴承形式 |
第十一柜、 通用标准紧固件 | 螺母种类（12种）、销的形状（12种）、螺钉的形式（17种）、螺栓种类（11种）、各种垫圈（9种）、挡圈的种类（6种） |
第十二柜 机械弹簧类型
| 接触型磨平弹簧、拉簧种类类型（4种）、椭圆形弹簧、沙发弹簧、板弹簧（2种）、接触型不磨弹簧、开口型磨平、扭转螺旋弹簧、片式弹簧应用、离合器中的拉簧应用、弹簧称、平面蜗卷形弹簧、扭簧的形式、圆锥螺旋弹簧（2种） |
第十三柜 各种润滑油、脂、剂
| 油绳（3种）、油枪、油挡（3种）、针阀式注油油杯（2种）、螺旋式油杯（3种）、压注油杯（2种）、弹簧盖油杯（2种）、白油、滚动轴承润滑脂、油垫（3种）、润滑油（4种） |
第十四柜 齿轮传动类型
| 圆柱直齿齿轮传动、圆柱齿轮齿圈传动、齿轮齿条传动、圆柱斜齿齿轮传动、圆柱人字齿齿轮传动、螺旋齿轮传动、直齿圆锥齿轮传动、轮齿的塑性变形、轮齿的点蚀、轮齿的齿根折断、齿面磨损、轮齿的折断、齿面胶合、斜齿受力情况、直齿受力情况、圆锥直齿受力情况 |
第十五柜 联轴器种类
| 套筒式剪销安全联轴器、套筒式键联轴器、法兰盘式剪销安全联轴器、尼龙柱销联轴器、十字滑块联轴器、齿轮联轴器、弹性圈柱销联轴器、凸缘式联轴器（凹槽配合）、凸缘式联轴器、（剖分环配合）、双链轮式联轴器、夹壳式联轴器、万向联轴器 |
第十六柜 离合器种类
| 牙嵌式离合器（矩形齿式）、牙嵌式离合器（梯形齿式）、牙嵌式离合器（锯齿式）、牙嵌式离合器（三角形齿式）、圆锯形磨擦离合器、圆盘式磨擦离合器、超越离合器、齿轮式离合器、多片式磨擦离合器、内磨擦片、外磨擦片 |
第十七柜 蜗杆传动形式
| 普通圆柱蜗杆啮合、圆弧面螺杆啮合、车制蜗杆、铣制蜗杆、齿制螺杆、圆弧面蜗杆、蜗轮传动受力、蜗杆传动受力、实心结构蜗轮、孔板式蜗轮、轮辐式蜗轮、螺栓联接式蜗轮 |
第十八柜 键销联接
| 键种类：圆头平键、单圆头平键、平头平键、半圆键、切向键、导向平键（A、B）、平头楔键、圆头楔键、滑键（A、B）、钩头键等。各种键联接：普通平键联接、导向平键联接、半圆键联接、滑键联接、钩头楔键联接、普通楔键联接等。销联接种类：套筒销连接、圆锥销连接、带螺尾的圆锥销联接、开口销连接、圆盘定位销连接等。 |
第十九柜 铆焊连接 | 铆钉种类6种、铆缝：搭接、对接、角接。焊接联接形式5种、焊接钢到刮风口种类5种、胶体联接方式8种 |
第二十柜 减速器种类 | 一级圆柱齿轮减速器、齿轮轴、轴、齿轮、机盖、机座、二级圆柱齿轮减速器、蜗杆蜗轮减速器、二级圆锥圆柱齿轮减速器。 |
HYD-5-1889 · 金属切削刀具陈列柜
HYD-5型金属切削刀具陈列柜 《金属切 削刀具》按照全国高等工业学校，机械制造专业教学指导委员会编写的教学大纲。本套机械陈列柜共分五个柜，每个柜都有每个柜的特点，可以帮助学生重点复习所 学内容和进一步思考解决一些较深入的问题。主要术语、符号和计量单位等，都遵照国家标准和法定度量衡条例的规定。本套陈列柜共分10个柜，有第一代和第二 代两种形式 一、《金属切削刀具》示教陈列柜，每个柜详细内容如下 二、主要技术参数： 1、陈列柜结构：上柜采…
HYD-5型金属切削刀具陈列柜
《金属切 削刀具》按照全国高等工业学校，机械制造专业教学指导委员会编写的教学大纲。本套机械陈列柜共分五个柜，每个柜都有每个柜的特点，可以帮助学生重点复习所 学内容和进一步思考解决一些较深入的问题。主要术语、符号和计量单位等，都遵照国家标准和法定度量衡条例的规定。本套陈列柜共分10个柜，有第一代和第二 代两种形式
一、《金属切削刀具》示教陈列柜，每个柜详细内容如下
二、主要技术参数：
1、陈列柜结构：上柜采用铝合金制作，下柜柜式结构。
2、陈列柜尺寸：1250×430×1780mm
序号与名称 | 陈 列 柜 内 容 |
第一柜、 车床刀具及车削运动 | 常用车刀(七种)：外圆刀、切断刀、螺纹刀、内孔刀、450刀，圆头刀、可转位刀、进给切深剖面及角度、法剖面及角度、主截面及角度、典型镗孔刀两把 、滚花刀三把 典型车刀八把 |
第二柜 刨削刀具及用途 | 常用刨刀13种、典型刨刀2种、滚齿刀3种 、插刀1把、 刨刀的应用实例(5种) |
第三柜 钳工刀具及钻削 | 麻花钻的辅助平面 、 圆板牙 、丝锥 、典型钻头8种 常用铰刀(7把) 、可调节铰刀1把 拉刀种类(5把) |
第四柜 铣削刀具及应用 | 普通铣刀(17种)、 铣刀的应用实例(4种) |
第五柜 磨具及磨削加工 | 普通磨具及磨块(20种) 、磨削及应用(5种) |
HYD-10-1890 · 《金属切削》示教陈列柜
HYD-10型《金属切削》示教陈列柜 金属切削是一门按照高 等工业学校机械制造工艺与设备专业的课程，其内容着重于切削的工件原理及工件样品。切削基本理论以及刀具的使用原则，以便学生重点复习所学内容和进一步思 考解决一些较深入的问题。机械陈列柜一共分10个柜，分别介绍钳工工艺学的常用知识和工具。本套陈列柜共分10个柜 一、《金属切削》示教陈列柜，每个柜详细内容如下： 二、主要技术参数： 1陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外…
HYD-10型《金属切削》示教陈列柜
金属切削是一门按照高 等工业学校机械制造工艺与设备专业的课程，其内容着重于切削的工件原理及工件样品。切削基本理论以及刀具的使用原则，以便学生重点复习所学内容和进一步思 考解决一些较深入的问题。机械陈列柜一共分10个柜，分别介绍钳工工艺学的常用知识和工具。本套陈列柜共分10个柜
一、《金属切削》示教陈列柜，每个柜详细内容如下：
二、主要技术参数：
1陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。
2陈列柜尺寸：1250×430×1780mm
序号与名称 | 陈 列 柜 内 容 |
第一柜、 夹具 | 1、钻头套 2、顶尖的种类3、钻夹头 4、四爪卡盘 5、螺旋压板夹紧机构 6、台虎钳 7、花盘夹具 8、偏心夹紧机构 9、钻模夹具 |
第二柜 钻削、铣削加工应用 | 1、铣沟槽 2、铣削离合器3、铣 削齿轮 4、铣 削V型槽5、铣削T型槽 6、铣削特形面7、铣削螺旋健槽 8、铣削轴头键9、切断工件 10、铣削特形面11、铣削阶台 12、铣削燕尾槽13、钻削 14、扩孔15、铰孔 16、攻丝17、锪孔 18、刮削平面 |
第三柜 平面加工方法 | 1、铣削平面 2、用45°车刀车削端面3、用90°车刀车削端面 4、用盘状铣刀5、横向磨削法 6、深度磨削法 7、阶台磨削法 8、用沙布磨削法9、刨削垂直平面 10、刨削平面 11、刨削斜面 12、刨削沟槽13、平面刮刀14、曲面刮刀 |
第四柜 外圆、内孔加工法 | 1、车削外圆 2、车削锥度面3、用切断刀车削端面 4、用铰刀铰内孔5、磨削外圆 6、无心磨削 7、成型磨削 8、磨削花键9、用拉刀拉削内花键 10、衍刀衍削内孔 11、镗削内孔的种类 |
第五柜 螺纹加工 | 1、8种常用螺纹 2、搓丝法3、滚丝法4、套丝法5、丝攻 6、板牙7、磨削外螺纹 8、车削蜗杆9、旋风切削加工法 |
第六柜 零件加工方法 | 1、用沙轮磨削内孔 2、沙轮磨削实例 3、外圆特型面及加式结构 4、内孔加工方法及结构 5、特型零件 6、螺纹加工及结构 |
第七柜 切削原理 | 1、车刀的主要角度及确定几何角度的辅助平面 2、切削的分解 3、切屑种类 4、车削外圆 5、车刀的种类 6、刃倾角的种类 7、车刀刃倾角对切削的影响 8、切屑三个变形区 9、切屑形成过程 |
第八柜 轴类加工原理 | 车削、铣削、磨削等加工后的轴类零件共17件
|
第九柜 齿轮加工法 | 1、毛坯 2、车削工件毛坯 3、钻削工件内孔 4、车削工件内孔5、工件内孔拉矩形花键 6、铣 削大齿轮 7、用插刀插削小齿轮 8、工件倒角 9、衍齿轮 10、配上花键轴 |
第十柜 分离式箱体加工法 | 按加要求：第一道工序是铸件；第二道工序是刨削机体；第三道工序是钳工划线；第四道工序是钻孔及攻丝；工序装配过程 |
HYD-JXZT-5 · 机械装调技术综合实训装置
HYD-JXZT-5 型机械装调技术综合实训装置 一、系统组成与功能 本装置首先通过电气控制柜中的触摸屏、 PLC 、传感器等控制两步进电机的旋转来控制二维工作台（十字滑台）运动，实现工作台前后、左右控制；其次根据要求通过触摸屏控制变频器的输出使主电机带动多级变速箱产生运动。 本实训装置主要由实训台、电气控制（包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动模块、电气扩展模块等）。机械装调模块包括（动力源、齿轮箱…
HYD-JXZT-5型机械装调技术综合实训装置
一、系统组成与功能
本装置首先通过电气控制柜中的触摸屏、PLC、传感器等控制两步进电机的旋转来控制二维工作台（十字滑台）运动，实现工作台前后、左右控制；其次根据要求通过触摸屏控制变频器的输出使主电机带动多级变速箱产生运动。
本实训装置主要由实训台、电气控制（包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动模块、电气扩展模块等）。机械装调模块包括（动力源、齿轮箱、十字滑台、冲压回转工作台、二级变速器、离合器、摩擦轮机构、曲柄及凸轮组合机构等）。涉及各种机械设备装配中的一些比较典型的技能点和知识点。比如：带、链等传动机构的装配与调整、齿轮箱的装配、冲压设备的装配、轴承的装配与调整（深沟球轴承、角接触轴承、圆锥滚子轴承、推力球轴承）、圆柱圆锥齿轮的装配与调整、蜗轮蜗杆副的装配、齿条的装配、曲柄及凸轮副的装配与调整、槽轮及摩擦轮的装配、摩擦轮与滚道装配、滚珠丝杆副装配、直线导轨的装配与调整、相关平行度及垂直度的调整与检测等。
二、技术性能要求
1.输入电源：单相三线 AC220V±10% 50Hz；
2.PLC: 西门子SMART CPU ST20 DC/DC/DC主机1台
3.触摸屏：人机对话TPC7062Ti、分辨率800*480、1台;
4.驱动器：雷赛DM542C 2台
5.步进电机（型号：57BYG250C）2台;
6. 三相电机：额定功率 370W，转速1440rpm 1台
7.变频器：FR-D740-0.4K-CHT 1台;
8.外形尺寸（实训台）：约为1800mm×700mm×820mm；
9.设备重量：500kg
10.安全保护：具有漏电流保护，安全符合国家标准。
三、基本配置
1、系统装置配置要求
|
机械装调技术综合实训装置配置表 |
||||
|
序号 |
名称 |
型号及规格 |
数量 |
备注 |
|
1 |
实训台（装调区） |
采用铁质双层亚光密纹喷塑结构，机械装调区域采用球墨铸件操作台面，学生可在上面安装和调整各种机械机构 |
1台 |
|
|
2 |
电源控制箱 |
设在台面下方，带滑动导轨，通电调试时拉出操作，控制箱包括单相漏电断路器、电源指示灯、操作说明、变频器等。 |
1台 |
|
|
3 |
可编程控制器模块 |
西门子SMART CPU ST20 DC/DC/DC主机，模块本体集成一个以太网接口和一个RS485接口,12路数字量输入，8路数字量输出 |
|
|
|
4 |
变频器 |
变频器采用三菱D700系列0.4KW变频器，三相AC380V，内置滤波器，V/F开环控制，调节方式PAM控制， |
1台 |
|
|
5 |
触摸屏模块 |
昆仑通态触摸屏，7英寸液晶显示，供电电源DC24V，带网络接口、USB接口、串口等 |
1台 |
|
|
6 |
电机及驱动模块 |
步进电机驱动器采用雷赛M系列，两相，电流：1.0-4.2；电压：DC（18-48）；细分：2-128；适用57、86电机，步进电机采用57BYG250C， |
|
|
|
7 |
三相交流电机 |
功率：370W；转速：1440rpm。 |
1台 |
|
|
8 |
机械传动机构 |
主要由同步带、链条、齿轮、齿条、蜗杆、蜗杆、曲柄连杆、凸轮、槽轮、摩擦轮、滚道、滚珠丝杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握常用典型机械传动机构的装配与调整技能。 |
1套 |
|
|
9 |
多级变速箱 |
具有三联滑移齿轮变速输出，其中一轴输出带正反转功能控制二维工作台运动，侧面有拨档机构，顶部用有机玻璃防护。主要由异形箱体、圆盘手柄、齿轮齿条机构、钢球定位机构、三联齿轮、齿轮、花键轴、键、角接触轴承、深沟球轴承、卡簧、端盖、换档机构等组成，可完成多级变速箱的装配工艺实训。箱体材料全部采用铝合金制造。 |
1套 |
|
|
10 |
二维工作台 |
主要由步进电机、同步轮、滚道、摩擦轮、调节板、滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经同步链精密传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能，另有一套自动变速摩擦轮机构与上层滑板连接，并与滚道相配合实现风叶旋转。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如直线导轨副、滚珠丝杆副、摩擦副、相关轴承的安装调整以及相关测量工具的应用。整套装置有4根撑杆，并连接于透明防护罩，使装置在实训和运行过程中更安全。 |
1套 |
|
|
11 |
冲压回转工作台 |
主要由曲轴、连杆、滑块、支架、键、四槽槽轮机构、蜗轮蜗杆、摩擦轮、推力球轴承、角接触轴承、台面、支架等组成。一路由齿轮箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；另一路经二级变速器通过同步齿形轮带动曲轴运动，实现冲压运动。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如蜗轮蜗杆副、齿轮副、槽轮副、摩擦轮、相关轴承的安装调整以及相关测量工具的应用。 |
1套 |
|
|
12 |
曲柄及凸轮组合机构 |
主要由曲柄、连杆、凸轮、齿轮、齿条、联轴器、轴承座、轴承、防护罩、导杆副、撑杆、轨道、底板等组成，主要功能是通过联轴器这端与相应执行机构的输出端或者动力输出端相连接，带动凸轮曲柄副运动，实现导杆副的上下运动、双曲柄连杆机构的往复运动；另外可以将与齿条啮合的一个齿轮偏离于齿条，使齿条与一个齿轮啮合，并通过过渡齿轮实现单曲柄连杆机构的往复运动。整套装置有4根撑杆，并连接于防护罩，使装置在实训和运行过程中更安全。通过该装置的实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如凸轮副、曲柄连杆副、齿轮齿条副、平行双曲柄副、联轴器、相关轴承的安装调整以及相关测量工具的应用。 |
1套 |
|
|
13 |
二级齿轮变速器 |
主要由同步轮、直齿圆柱齿轮、圆锥齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成。可完成常用减速器的装配工艺实训。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的结构装配方法，如相关轴承、齿轮精度的安装调整以及相关测量工具的应用。 |
1套 |
|
|
14 |
牙嵌式离合器机构 |
主要由轴入轴、链轮、锥齿轮、齿轮、支架、轴承、两半牙嵌式离合器、操作杆、输出轴等组成，动力由齿轮箱链轮轴提供，实现动力分配的功能，工作时，利用操纵杆带动滑环使半离合器作轴向移动，实现分离和接合。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的结构装配方法，可完成离合器机构的装配工艺实训。如相关轴承、齿轮链轮的安装调整以及相关测量工具的应用。 |
1套 |
|
|
15 |
摩擦轮机构 |
主要有滚道、支撑架、摩擦轮、输出轴、风叶、调节支架、轴承座等的组成。通过装配可实现摩擦轮运动，带动风叶旋转等功能 |
1套 |
|
|
16 |
装调工具 |
主要有钳工装配套装工具、台虎钳、划线平板、拉马、铜棒。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、划规、锤子、板牙、板牙架、螺丝刀、老虎钳等组成。 |
1套 |
|
|
17 |
常用量具 |
主要由游标卡尺、万能角度尺、角尺、百分表、千分尺、等组成；通过使用量具进行测量，使学生掌握常用量具的使用方法，掌握机械装配的检测方法等 |
1套 |
|
|
18 |
配套机械装调仿真教学软件 |
本软件采用3DPDF虚拟仿真技术，3D PDF结合了元数据，文字，图像，视频和表单的动态PDF文档（即加入三维动画的交互式PDF文档），包含丰富的3D数据。软件界面生动美观、易学易用，可以提高教师教学和学生学习的兴趣，加深学生对知识的理解和运用。软件通过三维拆卸动画、三维装配动画、模拟拆装等方式，生动地展示了机械传动机构、十字滑台、齿轮箱、冲压回转工作台、曲柄连杆及凸轮多功能机构、二级齿轮变速器等模块的拆卸和装配过程。。可实现以下功能： 1.虚拟交互式拆卸动画，均按机械结构顺序进行，每一步都有动画和详细的拆卸文字介绍及注意事项。 2.软件可自由的对模型进行旋转、缩放、平移、隐藏、隔离、显示等操作，设有旋转模型、缩放模型、移动模型、隐藏所选、隔离所选、全部显示、全屏切换、等按钮。 3.软件播放功能：设有第一步、上一步、播放全部、下一步、末一步等按钮。 4.十字滑台和摩擦轮的虚拟拆装与装配、三维动画演示， 5.齿轮箱和拨档机构的虚拟拆装与装配、三维动画演示 6.圆锥齿轮机构的虚拟拆装与装配、三维动画演示 7.回转工作台的虚拟拆装与装配、三维动画演示 8.二级齿轮变速器的虚拟拆装与装配、三维动画演示 9.曲柄及凸轮组合机构的虚拟拆装与装配、三维动画演示 |
1套 |
|
|
19 |
智能电源管理系统 |
① 该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成； ②无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作； ③无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数； ④输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关 ⑤登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网； ⑥通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。 ⑦APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率 ⑧APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关 ⑨APP软件可以给电表设备进行电量充值。 ⑩通过APP可以把设备分享给其他成员，APP软件的操作会实时的同步到电源管理终端 |
1套 |
|
四、实训项目
1、钳工基本操作技能实训：
1.划线技能训练；
2.锉削技能训练；
3.锯削技能训练；
4.钻削技能训练；
5.攻、套螺纹技能训练；
6.刮削技能训练。
2、齿轮箱的装配与调整：
1.根据装配图及装配工艺要求，进行拨档机构、齿轮齿条机构、轴承、轴、键、滑移齿轮、花键轴、箱体等的装配与调整。
3、减速器的装配与调整：
1.根据装配图及装配工艺要求，进行同步轮、链轮、锥齿轮、齿轮、轴、箱体等的装配与调整。
4、冲压回转工作台的装配与调整：
1.根据装配图及装配工艺要求，进行曲轴、连杆、滑块、蜗轮蜗杆、四槽槽轮、摩擦轮、轴承、支座等的装配与调整。
5、曲柄及凸轮组合机构的装配与调整：
1.根据装配图及装配工艺要求，进行曲柄连杆，齿轮齿条，凸轮导杆，平行双曲柄等部件的装配与调整。
6、十字滑台的装配与调整：
1.根据装配图要求，进行同步轮、上层滑板、直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
7、摩擦轮与滚道的装配与调整：
1.根据装配图要求，进行滚道、摩擦轮、输出轴、风叶、调节支架、轴承座等的装配与调整。
8、离合器的装配与调整：
1.根据装配图要求，进行离合器的活动端、固定端、操纵杆、支座、轴入轴等的装配与调整。
9、机械传动的安装与调整：
1.带传动机构的装配与调整
2.链传动机构的装配与调整
3.齿轮传动机构的装配与调整
4.同步齿形带的装配与调整
9、机械系统运行与调整：
1.根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能。
10、步进电机参数调整及控制
1.结合步进电机使用手册，完成步进电机步距角及电流参数设置，并编写PLC控制程序。
11、变频器参数调整及控制
2.结合变频器使用手册，完成变频器各主要参数设置，并编写PLC程序对交流电机进行多段调速控制。
12、PLC及触摸屏的软件设计
1.根据机械设备的功能要求，进行PLC、触摸屏程序的编写与调试，完成各模块的自动控制。
HYD-JD-568 · 机电液一体化智能综合实训平台
HYD-JD-568 机电液一体化智能综合实训平台（液压机械手） 一、 系统概述 本实训系统依据相关国家职业标准及行业标准，结合各职业学校机械类、机电类专业要求，按照职业教育的教学和实训要求而研发，适用职业学校开设的“液压与气压传动技术”、“液压传动与控制”、“液压与 PLC 技术”、“气动与 PLC 技术”等课程的实训教学。实训系统集液压、气动、 PLC 电气控制及液压仿真技术于一体，除了满足专业实训教学，还能开展技能考核以及职业技能…
HYD-JD-568机电液一体化智能综合实训平台（液压机械手）
<!--[if !supportLists]-->一、<!--[endif]-->系统概述
本实训系统依据相关国家职业标准及行业标准，结合各职业学校机械类、机电类专业要求，按照职业教育的教学和实训要求而研发，适用职业学校开设的“液压与气压传动技术”、“液压传动与控制”、“液压与PLC技术”、“气动与PLC技术”等课程的实训教学。实训系统集液压、气动、PLC电气控制及液压仿真技术于一体，除了满足专业实训教学，还能开展技能考核以及职业技能竞赛,通过开展项目式实训，培养学生液压泵站安装与调试、液压系统组装与调试、气动系统安装与调试、电气控制技术、PLC应用技术和液压与气动系统运行维护等职业能力。
二、技术参数
1. 输入电源：三相五线 380V±10% 50Hz；
2. 工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）
3. 装置容量：≤5.0kVA
4. 外型尺寸：实训台：2200mm×900mm×1700mm
双泵液压站尺寸：1000mm×850mm×900mm
5. 安全保护：具有漏电保护，安全符合国家标准
三、产品特点
1. 贴近工业现场：液压泵站按照工业级标准设计，并增设考核点；液压和气动元件采用国内知名品牌，采用液压比例阀和叠加阀，与行业应用接轨；模拟装置采用工业典型的控制装置，接近行业实际运用。
2. 系统组合灵活：采用模块化结构设计，模块和模块之间既可以独立运行，也可以由几个模块组合成综合控制系统，方便设备的升级和扩展。
3. 综合性强：系统集各种工业液压气动元件、继电器控制单元、PLC 控制单元于一体 ， 是典型的电液气一体化的综合实训设备，不仅可以满足基本液压和气动系统实训教学、还可以完成工程训练及职业技能竞赛。
4. 实操性强:依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。
5. 噪音低：采用电机和泵轴刚性连接，油箱和实训平台分开放置，采用高压胶管连接， 使振源和其它机构不形成共振，大大降低了泵站产生的噪声和振动。
6. 安全性强：带有电流型漏电保护，带有过流保护，防止误操作损坏设备；带相序保护，当断相或相序改变后，切断回路电源防止电机反转；系统配有超高压卸载保护功能，以免损坏元件及保证安全。
四、机电液一体化智能综合实训平台结构与组成
系统由机电液一体化智能综合实训平台、工业双泵液压站和全自五级联动液压机械手生产模拟装置、双缸液压装置、冲压模块、物料堆垛模块等六大部分组成。
（一）：机电液一体化智能综合实训平台
机电液一体化智能综合实训平台主要由实训平台、五级液压机械手、液压元件模块、液压阀实训模块、气动元件模块、电气控制模块、测控仪表、装调工具、实训配件等组成。
（二）工业双泵液压站采用两套液压泵机组,其中一套为高压定量柱塞泵机组，另一套为限压式变量叶片泵机组，每套泵机组上均安装有系统调压组件，配套泵站控制单元，泵站系统中配置有系统压力表、风冷却器、蓄能器、液位控制继电器、油温液位计、高压过滤器、空气滤清器等。
(三) 全自动五级联动机械手模拟装置由气动上料实训模块、传送实训模块（机械马达控制）、五级机械手自动取料搬运、双缸液压装置、冲压模块、物料堆垛模块等，通过 PLC 控制可以完成独立站点的运行，也可以组成系统实现联动控制。
（四）五级液压机械手，由液压站、液压回转支撑系统、大臂作业系统、控制系统及电控柜组成。执行部件采用液压缸加持爪（四爪）等附具。
（五）智能电源管理系统
① 该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；
②无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
③无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；
④输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
⑤登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；
⑥通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
⑦APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
⑧APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
⑨APP软件可以给电表设备进行电量充值。
⑩通过APP可以把设备分享给其他成员，APP软件的操作会实时的同步到电源管理终端
五、系统基本配置及技术参数
（一）液压机械手综合实训平台基本配置
|
序号 |
实训模块 |
主要配置 |
数量 |
|
|
1 |
基础实训模块 |
实训平台 |
平台采用铝型材和钣金结构组成，并且可以根据不同要求设立系统。橱柜分为上下两层，各自有独立的锁闭系统。可方便各元件的存储。操作台配有铝型材工作板及集油盘方便设备清洁整理。四个带裂槽的脚轮以便于移动和安装。面板的角度和高度按人机工程学优化设计。方使用于高效实验。面板的凹槽间隔为40mm，可以方便的将各种部件插拔在上面。 尺寸：2200mm×900mm×1700mm |
1套 |
|
2 |
导线架 |
欧式导线架，用于悬挂和放置实训专用连接导线，安装有五个万向轮。 |
1套 |
|
|
3 |
空气压缩机 |
公称容积24L，额定流量：116L/min，额定输出气压0.7MPa |
1台 |
|
|
4 |
配套工具 |
电工工具套装含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等。 液压气动套装包括组合垫、生料带、螺堵（1/16）、内六方（九件套）、活口扳手（200） 等。 |
1套 |
|
|
5 |
实训配件 |
工业液压胶管24根（含两端快速接头）；气管20米、T型三通（APE6）10企、管塞（APE6）10企；专用实训导线1包；使用说明书及实训指导书；软件光盘（包括PLC编程软件及PLC程序）；保险丝及其它易损件。 |
1套 |
|
|
6 |
电气控制模块 |
电源控制单元 |
电源控制单元由总电源控制及保护单元，电源电压指示单元、系统启/停控制单元、系统电源输出单元等组成。 |
1套 |
|
7 |
控制按钮模块 |
按钮模块配置 5 只带灯复位按钮开关、5 只带灯自锁按钮开关、1 只急停开关、1 只二位旋钮开关、1 只三位旋钮开关、1 只蜂鸣器、以上器件所有触点全部引到面板上，方便于控制回路的连接。 |
1套 |
|
|
8 |
西门子主机模块 |
采用西门子 SMART PLC，18 输入/12 继电器输出， 外加数字量扩展模块 8 路继电器输出，以及模拟量组合模块，4 输入/2 输出。 |
1套 |
|
|
9 |
继电器控制模块 |
配置 8 只直流 24V 继电器，1 只直流 24V 时间继电器，触点全部引到面板上，方便于控制回路的连接。开关量(包括线圈)接线端子全部引到面板上，并且线圈得电时有相应的指示灯指示。 |
1套 |
|
|
10 |
测控仪表 |
耐震压力表 |
YN-60ZQ/10MPa 量程范围 0-10MPa，内置甲基硅油 |
2只 |
|
11 |
液压元件模块 |
二位四通电磁换向阀 |
4WE6C61B/CG24N9Z5L |
2只 |
|
12 |
单向阀 |
RVP8-10 |
1只 |
|
|
13 |
液控单向阀 |
SV6PB |
2 只 |
|
|
14 |
单向节流阀 |
DRVP8-1-10B/ |
2 只 |
|
|
15 |
调速阀 |
2FRM5-31B/10QB |
2 只 |
|
|
16 |
直动式溢流阀 |
DBDH6P10B/100 |
1 只 |
|
|
17 |
直动式顺序阀 |
DZ6DP1-5X/75 |
1 只 |
|
|
18 |
直动式减压阀 |
DR6DP1-5X/75 Y |
1 只 |
|
|
19 |
压力继电器 |
HED40P15/100Z14L24 |
2 只 |
|
|
21 |
分油块 |
45#钢，表面镀镍处理 |
2 个 |
|
|
22 |
分支阀 |
三通 2 个、四通 2 个，2A12 铝 表面原色氧化处理 |
1 套 |
|
|
23 |
板式阀基座 |
2A12铝表面原色氧化处理，阀底部安装快换座， 阀板正面的进出油口安装有防漏油快速接头，由正面引出 |
1 套 |
|
|
24 |
叠加阀实训模块 |
叠加式溢流阀 |
MBP-01-C-30 |
1 只 |
|
25 |
叠加式溢流阀 |
MBB-01-C-30 |
1 只 |
|
|
26 |
叠加式减压阀 |
MRP-01-B-30 |
1 只 |
|
|
27 |
叠加式顺序阀 |
MHP-01-C-30 |
1 只 |
|
|
28 |
叠加式压力开关 |
MJCS-02-A-2-DC24 |
1 只 |
|
|
29 |
叠加式压力开关 |
MJCS-02-B-2-DC24 |
1 只 |
|
|
30 |
叠加式单向节流阀 |
MSA-01-X-10 |
1 只 |
|
|
31 |
叠加式单向节流阀 |
MSB-01-Y-10 |
1 只 |
|
|
32 |
叠加式液控单向阀 |
MPW-01-2-40 |
1 只 |
|
|
33 |
三位四通电磁换向阀 |
4WE6E61B/CG24N9Z5L（O 型） |
5只 |
|
|
34 |
三位四通电磁换向 |
4WE6J61B/CG24N9Z5L（Y 型） |
1 只 |
|
|
35 |
三位四通电磁换向阀 |
4WE6M61B/CG24N9Z5L（P 型） |
1 只 |
|
|
36 |
带应急手柄的电磁换向阀 |
4WMME6H-A/D24T（H 型） |
1 只 |
|
|
37 |
叠加阀双组基础阀板 |
45钢表面镀镍处理， 尺寸：140 mm×75mm×90mm |
1 只 |
|
|
38 |
叠加阀三组基础阀板 |
45钢表面镀镍处理， 尺寸：190mm×75mm×90mm |
1 只 |
|
|
39 |
叠加阀盖板 |
2A12铝表面原色氧化处理， 尺寸：82mm×45×10mm |
5 只 |
|
|
40 |
叠加阀压力表连接板 |
2A12 铝 表面原色氧化处理， 尺寸：82mm×45mm×40mm |
2 只 |
|
（二）工业双泵液压站基本配置
|
序号 |
实训模块名称 |
主要配置 |
数量 |
|
1 |
工业泵站油箱 |
最大容积 150L，4mm 钢板，喷塑 |
1 只 |
|
2 |
定量柱塞泵组 |
定量柱塞泵：5MCY14-1B，排量 5ml/r，系统额定压力：10MPa； 电机：三相交流电压 380V，额定功率：1.5KW，额定转速1420r/min，绝缘 B |
1 套 |
|
3 |
变量叶片泵组 |
限压式变量叶片泵：VP-12F-A2 额定流量 10.0L/min，系统 额定工作压力：7MPa，电机：三相交流电压 380V，额定功率：1.5KW，额定转速 1420r/min，绝缘 B |
1 套 |
|
4 |
定量泵调压组件 |
系统调压阀底座、先导溢流阀、自动溢流阀、电磁换向阀、单向阀、等组成 |
1 套 |
|
5 |
变量叶片泵调压组件 |
系统调压阀底座、单向阀、直动溢流阀等组成 |
1 套 |
|
6 |
蓄能器 |
NXQ1-L1.6/20-H |
1 只 |
|
7 |
风冷却器 |
AH0608 |
1 只 |
|
8 |
回油过滤器 |
ZU-A40X10BP |
1 只 |
|
9 |
抗磨液压油 |
L-HL46 号 |
150升 |
|
10 |
耐震不锈钢压 力表 |
YN-100ZQ/10MPa 量程范围 0-10MPa 精度 2.5 级，内置甲基硅油，含固定支架 |
1 只 |
|
11 |
耐震不锈钢压 力表 |
YN-63ZQ/10MPa 量程范围 0-10MPa 精度 2.5 级，内置甲基硅油，含固定支架 |
1 只 |
|
12 |
泵站电气控制箱 |
泵站控制电气部分包含智能温度仪、液位继电器，交流接触器、热保护器，急停按钮等器件组成，电气元件接口全部开 放，内置接线端子排，通过 PLC 可实现自动化远程控制 |
1 只 |
|
13 |
油箱附件 |
油温液位计（YWZ-100T 含测温功能）1 只、清洁盖 2 只、空 气滤清器（QUQ1）1 只、液位控制继电器(YKJD-250-50)1 只、放油螺母 1 只 |
1 套 |
六、实训项目
项目一、双泵液压站安装与调试
1. 定量泵-溢流阀调压回路
2. 变量泵-溢流阀调压回路
3. 定量泵双级调压回路
4. 液压油液冷却回路
项目二、基本液压回路搭建与调试
（一）、压力调节回路
1. 简单的压力调节回路
2. 单级调压回路
3. 减压阀的减压回路
4. 换向阀的(H)中位卸荷回路
5. 电磁溢流阀的卸荷回路
6. 顺序阀的平衡回路
7. 液控单向阀的保压回路
8. 蓄能器的保压回路
9. 采用换向阀(O)保压回路
10．采用换向阀(P)差动连接回路
（二）、 速度调节回路1. 节流调速回路
2. 调速阀的调速回路（进油、回油）
3. 增速回路
4. 速度换接回路
（三）、方向控制回路
1. 采用换向阀的换向回路
2. 采用单向阀的锁紧回路
3. 采用液控单向阀的锁紧回路
4. 用顺序阀控制的连续顺序运动
项目三、叠加阀回路搭建与调试
1. 采用叠加阀的压力控制回路
2. 采用叠加阀的速度控制回路
3. 采用叠加式顺序阀的顺序动作回路
4. 采用叠加式减压阀的减压回路
5. 采用已提供的叠加阀搭建模拟装置动作的液压系统
项目四、气动回路实训项目
1. 气源压力控制回路
2. 气源压力延时输出回路
3. 工作压力控制回路
4. 高低压转换回路
5. 双压驱动回路
6. 利用“或”门型梭阀控制的换向回路
7. 双作用气缸换向回路
8. 双作用气缸的单向/双向调速回路
9. 行程阀控制的往复动作回路
10. 顺序动作回路
11. 用磁性开关的位置控制回路
项目六、气动上料装置双缸控制回路搭建与调试
项目七、气动下料装置的气动机械手控制回路搭建与调试
项目八、模拟矫直机（双缸同步-机械同步）回路搭建与调试
1. 采用位移传感器液压缸多点位置控制系统
2. 双缸机械同步控制回路
项目九、双缸同步回路
1. 用节流阀控制的双缸同步回路
HYD-GE-567 · 工业机械装配与液压控制平台
HYD-GE-567 工业机械装配与液压控制平台 一、产品概述 工业机械装配与液压控制平台依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“实际操作”，真正提高学生的动手技能和就业能力。 适用面广基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。 二、产品特点 1 、模块化设计由多种机械工作台组成，可独立模块训练，也可综合…
HYD-GE-567工业机械装配与液压控制平台
一、产品概述
工业机械装配与液压控制平台依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“实际操作”，真正提高学生的动手技能和就业能力。
适用面广基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。
二、产品特点
1、模块化设计由多种机械工作台组成，可独立模块训练，也可综合训练。如:大理石滑移检测台、多级变速箱，减速型圆盘工作台、齿轮减速箱、万向节调节机构、多种液压回路控制单元等。
2、机械识图
常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。同时系统集多种工业液压气动元件、继电器控制单元、PLC控制单元于一体，是典型的电液气一体化的综合实训设备，不仅可以满足基本液压和气动系统实训教学、还可以完成工程训练。
3、液压泵站
按照工业级标准设计:液压和气动元件采用国内知名品牌，采用液压缸和叠加阀，与行业应用接轨。
4、噪音低
采用电机和泵轴一体化连接，油箱和实训平台分开放置，采用高压胶管连接，使振源和其它机构不形成共振，大大降低了泵站产生的噪声和振动。
5、安全性强:
带有电流型漏电保护，带有过流保护，防止误操作损坏设备；带相序保护，当断相或相序改变后，切断回路电源防止电机反转：系统配有压力调节功能，以免损坏元件及保证安全。
三、平台参数：
1）整个平台外形尺寸：2600mm×825mm×1700mm(长×宽 ×高)±10%，钢结构，桌子下方带储存柜；工作桌框架 牢固平稳；
2）平台桌面要求：整个工作台面铺设≥40mm 铸铁平板；
1、交流减速电机：
1）功率： ≥120W；b、减速比：1:25；c 电源：AC220V；
2、PLC主机
1）模块本体集成一个以太网接口和一个RS485接口、AC220V供电;12输入/8输出；
3、同步带轮传动机构：
1）同步带轮：外径≥90mm，数量 2 件，保持同速传递；
2）同步带配置安全防护罩；
4、多级变速箱：
1）外形尺寸： ≥360mm×320mm×230mm；
2）变速箱输出轴为两路，分别为轴 A 和轴 B，输出轴 A 分三级可调速转速，齿比控制≥0.35-2.6 之间，使其输A转速 20r/min≤S≤140r/min；输出端配链轮,后端带 动减速器和减速型圆盘工作台。输出轴 B 分三级可调速 转速，齿比控制≥0.35-2.6 之间，使其输出转速在20r/min≤S≤140r/min；输出端配圆柱齿轮,后端带动大理石滑移平台作往复直线运动。
3）多级变速箱箱体：采用铸铁一体制造造成型；
4）变速箱两侧边设计两换档手柄；
5）变速箱顶部加装安全防护装置，防止油品飞溅和保护安全。
5、大理石滑移检测台：
1）分上下两层，底层外形尺寸：≥480mm×250mm；±10% b、上层外形尺寸： ≥345*200，上层为大理石多孔位设计，便于装夹检测零件用；
2）底层直线导轨：长度控制≥450mm、宽度≥15mm、上 层直线导轨一种长度≥300mm、宽度≥15mm；
3）滚珠丝杠螺母副：直径≥15mmmm；
4）大理石台面：长宽高≥200*150*50，尺寸可以误差±10%，平面度≤5um；上层为大理石多孔位设计，便于装夹检测零件用；
5）两层配置限位装置；
6）大理石平台能用于检量零件直线度，平行度，垂直度 等检测用途；上层为大理石多孔位设计，便于装夹检测零件用；
6、齿轮减速箱：
1）外形尺寸： ≥320*160*160,尺寸可以误差±10%范围内；
2）直齿圆柱齿轮： ≥2.5 模；
3）齿轮减速器箱体：采用铸铁加工而成；d、配备相应的安全装置；
7、减速型圆盘工作台：
1）外形尺寸：270mm×370mm×300mm,尺寸可以误差± 10%；
2）卡盘直径≥200mm，和软爪配合使用；
3）减速回转运动，利用蜗轮、蜗杆配合使用低速回转运动，以到达检测的目的,输出端转速控制在 30-100r/min 之间；
8、万向节调节机构：
1）外形尺寸： ≥340*430*630,尺寸可以误差±10%范围 内；
2）万向节连接轴配备直径≥22mm,长度≥150mm，并通过一端挡板使其轴能够上下滑动锁紧及30度角度旋转调节锁紧功能、实现不同角度的力的传输。
3）输出端负载为风扇，风扇转速控制在200r/min-400r/min。
9、多种液压回路控制单元：
1）外形尺寸： ≥780*430*630，尺寸可以误差±10%；
2）阀组配备： ≥5种液压回路的实训，如调压、卸荷、调速、手动换向、自动换向等液压回路；
3）压力表能直观显示当前流体压力；
4）电控阀组电源 DC24V；输出控制为油缸：油缸缸径≥32mm，缸行程≥150mm 工作压力:≥7MPa；
10、实训平台电器控制单元：
1）外形尺寸： ≥330*430*630，尺寸可以误差±10%；
2）分两路控制，一路控制平台交流减速电机启停，一路控制液压电机启停；
3）配备应急按钮，带状态指示灯显示；电源箱放在电器 控制单元背面，易开启，便于检修。
4）I/O单元接线采用拨插式接口，自由组合。
5）配置6只直流24V继电器，触点全部引到面板上，方便于控制回路的连接。开关量(包括线圈)接线端子全部引到面板上，并且线圈得电时有相应的指示灯指示。
6）按钮模块配置2只带灯启动和停止开关、1只复位按钮开关、2只二位旋钮开关、1只信号灯、以上器件所有触点全部引到面板上，方便于控制回路的连接。
11、仪表显示单元：能对电机速度、流体压力等；
12、保护单元：油温检测控制、液位高低检测、油路堵塞检测、降温风扇等；
13、液压动力源：
1）变量叶片泵压力≥7MPa；b、流量≥8L/min；
2）电机额定电压：380V±10%；d、额定功率≥1.5KW；
3）额定转速 1420r/min；d、配备分油模块：两路出油口和两路回油口，配备快换接头。
14、润滑系统：对所有机械传动部件进行润滑，并配置油液限位报警功能；
15、功能显示区：通过 PLC 逻辑控制，能对电机进行启、停；能液压各功能阀组进行直观观测。
HYD-JXCD-963 · 机械传动装配与调试平台
HYD-JXCD-963 机械传动装配与调试平台 一、产品概述 本实训平台是根据机械传动中典型传动系统而研制，由实训工作台、电控箱、典型机械传动组件、配套工 具、量具和相关检测设备等组成，其中典型机械传动组件提供了多种机械模块，可以形成多种系统、多种形式 的组合，具备开放性、标准化、模块化特点，可满足各种典型机械传动系统的装配与调试的工作任务要求。通 过任务实训，学生可以了解工业机械传动系统的组成，掌握工业机械系统的装配及精度检测，掌握…
HYD-JXCD-963机械传动装配与调试平台
一、产品概述
本实训平台是根据机械传动中典型传动系统而研制，由实训工作台、电控箱、典型机械传动组件、配套工 具、量具和相关检测设备等组成，其中典型机械传动组件提供了多种机械模块，可以形成多种系统、多种形式 的组合，具备开放性、标准化、模块化特点，可满足各种典型机械传动系统的装配与调试的工作任务要求。通 过任务实训，学生可以了解工业机械传动系统的组成，掌握工业机械系统的装配及精度检测，掌握现代工具及 量具使用方法，培养工业生产中机械设备的安装、维护、维修所需的高技能技术型人才。
二、特点及技术指标：
1、系统主要应由实训工作台、控制柜、模块式实训组件、测量仪器仪表及配件等组成，应可完成带传动、链传动、齿轮传动、蜗轮蜗杆传动等安装调整训练。
2、系统应配有安全防护装置，防护装置打开后应不应妨碍装调操作。
3、系统应为开放式结构设计，采用铸铁平台作为搭接底板和工业器件，可自由安装调整不同的实训对象部件。
4、工作电源：三相五线 AC380V±10%。
5、外形尺寸：≧1200mm×800mm×1600mm（系统主体）。
6、三相变频电动机、步进电机、变频器、轴承座等均应采用一流品牌部件，运行可靠并贴近工业实际应用。
7、具有漏电保护、短路保护、整体实训对象部件运行的防护联锁保护、接地保护等功能，对设备及操作者进行有效保护。
三、主要配置及功能
1、实训工作台
（1）须采用钢质框架，组装式结构设计，双色亚光密纹喷塑处理；
（2）须采用铸铁平板台面，铸铁平板尺寸：≧1100×750×50mm，重量：≧280kg，铸铁平板台面经研磨、刮研处理，粗糙精度不低于1.6μm，微见刀路痕迹。
（3）应配有内圆外方型材6条，槽宽≧10mm；内圆外方型材应可调节地设置在平台组件上，实训组件可调节地设置在所述内圆外方型材上。
（4）平板台面左右两侧须安装有方便快速压紧内圆外方型材的长形压板,压板具有可调节压紧功能。
（5）应设有存储柜，柜内存储面积≧1.9m2，方便实训零件、工量具、资料等的放置及管理；底部应采用调节脚杯及工业脚轮，单轮承重不小于500kg。
（6）应配套有专用零件内腔存放盒，总数不少于5个，内腔传动零件可实现一对一存放管理；每个内腔存放盒尺寸≧500x580*50mm，重量：≤1kg；器件取放及管理方便。
（6）安全防护装置
1.配套有安全防护装置，为便于使用管理，须与实训平台一体创新设计，既可展开防护、也可撤防收纳。
2.防护高度≥1.2m，在防护高度范围内禁止细微物体伸入，防护面积约为0.8m2；
3.防护状态下可将所有机械对象运行系统与操作者隔离，但不影响操作者观察；
4.防护装置与对象部件的运行具有联锁保护功能，解除防护状态后不影响装调操作。
5.安全防护装置一面的扭矩阻尼值不小于1.8N.M，各面厚度：≦15mm；
2、电控柜
（1）电控柜应为优质1.2mm冷轧钢板材质，表面密纹喷塑处理，操作面板应采用斜面视觉设计；
（2）电控柜尺寸：≧600mm×540mm×1250mm,应具有底部工业脚轮，方便移动。
（4）工业变频器1个：额定功率≧1.5 kW，有 60 秒 150 % 过载，I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU总线通讯。支持多种不少于五种连接宏切换实现速度控制。
（4）工业步进控制系统1台：专用运动控制芯片，4 轴差分脉冲输出；3.5 寸彩色液晶屏，分辨率 320*240; 触点按键阵列（38 键）；USB 接口，系统供电。
（5）步进驱动器：2台 ，24V电源
（6）须配有拨码开关4个、控制系统开关1个、急停按钮2个、指示灯3个、转换开关1个、保护器1个、接触器2个、继电器5个、24VDC/5A直流电源1个、RJ45接口模块1个、外置接口模块1个等电气部件。
（7）外部操作面板1块，具有工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制控制等功能。
3、基本实训组件
（1）变频驱动电机1台：额定转速≧1415r/min，5-50Hz/1.59Nm，输入电压AC380V,应符合IEC60034-1标准；要求为不低于SEW、ABB、Siemens品牌品质产品。
（2）机械部件：配有轴、联轴器、轴承座等公用机械零部件。轴、联轴器、轴承座组件配置如下：
1）轴：带键槽，两种规格，总数共不少于5根，精度等级不低于1.6μm；
2）联轴器：数量不少于7个,不少于梅花联轴器、凸缘联轴器等6种类型配置；
3）轴承座：自动调心，数量不少于10个，要求为全球一流品牌品质；
4）轴承座垫高块：总数共不少于10个，尺寸：≧170×40×57mm；
5）电机安装座1套；
4、机械传动组件（一）
配有带传动、链传动、齿轮传动相关部件，可完成带轮、链轮和齿轮安装调整，以及皮带张紧力、链条松紧和齿轮齿隙的安装调整实训。
（1）带传动部分要求
主要由V型皮带轮、V型皮带、弹性张紧器等组成。配置如下：
1）V型槽皮带轮：单槽，3种不同规格，数量共≥3个；
2）弹性张紧器1个；
3）V型皮带1条，外周长≧1m；
（2）链传动部分要求
主要由链轮、单排滚子传动链条、链条接头、弹性张紧链轮组等组成。
1）单排滚子链，长短各1根；
2）单排链轮，带键槽，3种规格，总数量3个；
3）链条接头≧5个；
4）张紧链轮组1套；
（3）齿轮传动部分要求
1）直齿圆柱齿轮,要求模数1.5齿轮2种规格，总数量≧2个；要求模数2齿轮4种规格，总数量5个；
5、机械传动组件（二）
在机械传动组件1基础上，组件提供了更多样式的带传动、链传动和齿轮传动形式，配置如下：
（1）带传动部分要求
主要由级进V型带轮、同步带轮、锥套式同步带轮、组合式变径带轮，锥套式双槽皮带轮、配套皮带等组成。
1）级进V型带轮：≥2槽,数量不少于2个；
2）同步带轮2个；
3）锥套式同步带轮：2种规格，总数不少于2个；
4）变径带轮1套；
5）双槽皮带轮：2种规格，总数不少于2个；
6）V型皮带：2种规格，总数不少于3根；
7）同步带：2种规格，总数不少于2根；
（2）链传动部分要求
主要由双排链轮、配套双排滚子链条、双排滚子链条接头及双排张紧链轮组件等组成。
1）双排链轮：2种规格，数量不少于2个；
2）双链条1套，长≧900mm；
3）链条接头不少于5个；
4）双排张紧链轮组件1个；
（3）齿轮传动部分要求
主要由直齿锥齿轮、蜗轮蜗杆、斜齿轮、安装组件等组成。
1）锥齿轮2个；
2）蜗杆1个；
3）蜗轮1个；
4）斜齿轮，左旋和右旋两种，数量不少于3个；
5）蜗轮蜗杆安装组件1套
6）轴环10个
6、实训模型及实训套件
（1）简易齿轮箱模型要求
主要由主轴、透盖、侧座、简易齿轮、上盖、侧盖、隔环、垫片、轴承套筒、骨架油封、孔用弹性挡圈、孔用弹性挡圈、轴用弹性、挡圈、圆螺母用止动垫圈、圆螺母、圆柱滚子轴承、调心滚子轴承、O型圈等零部件组成。
（2）双层滚珠丝杠滑台模型要求
模型分上下两层，主要由底板、丝杠副、固定端轴承座、活动端轴承座、直线导轨、滑台顶板、丝杠螺母固定块、滑块垫高块、直线导轨限位块、梅花联轴器、电机座、步进电机等零部件组成。分别由两台步进电机控制，实现工作台手动往返运行、回原点运行、单段运行、自动运行等功能。同时工作台面装有行程开关，实现限位保护功能。通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，如直线导轨副、滚珠丝杆副、摩擦副、相关轴承的安装调整以及相关测量工具的应用。
滑台运动控制要求具有绝对值、增量值编程两种模式，实现圆弧和直线定长加工功能，同时具有回零点、程序自动、循环自动加工、跳转等数控标准功能。
（3）机床主轴模型要求
主要由模拟主轴、轴承（角接触轴承和深沟球轴承两种）及轴承座、轴承座垫块（带调整装置）、底板等组成，可由机械传动组件驱动，与滚珠丝杆直线滑台配合实现工件的模拟加工，可完成主轴的轴向窜动、径向跳动的检测及调整实训。要求本模型可以与双层滚珠丝杆滑台通过控制系统编程实现单轴联动、双轴联动等功能，适合教学实训。
7、配件（含工具及量具）
1、工具要求
主要配套工具不低于SATA、STANLEY等品牌产品品质，主要配置及规格如下，
（1）橡胶锤,16oz，1把；
（2）铁锤,规格：1磅，全长L=330mm，0.7kg；1把；
（3）紫铜棒,Ø14-Ø18/250mm，1把；
（4）内六角扳手,9件套，加长球头，1套；
（5）扭力扳手,扭力范围5-25N·m，驱动头3/8"，L=257mm，1套
（6）棘轮套筒扳手套装,长度L=197mm，配7件六角旋具套筒,具备快速脱落功能，1套
（7）皮带扳手,可调式橡皮带，15-150mm，1把
（8）截链器,适用08B单、双排链,1把
（9）内卡簧钳,7寸,卡簧范围19-60mm，头部尺寸Ø1.80－0.3mm，净重0.18kg，1把
（10）外卡簧钳,5寸，卡簧范围10-22mm，头部尺寸Ø1.30－0.3mm，净重0.18kg；7寸,卡簧范围19-60mm，头部尺寸Ø1.30－0.3mm，净重0.19kg；各1把
（11）板锉,中齿，6寸,1把
（12）什锦锉,5件套，长180mm,圆杆直径5mm，重0.17kg,1套
（13）一字、十字螺丝刀,非对称棱角、PP+TPR软胶材质手柄、S2材质表面水银雾电镀刀杆，各1把
（14）钩头扳手,38-42、45-52,各1把
（15）二爪拉马,6寸,1只
（16）黄油枪,工作压力4500PSi,高强度耐压锌合金压铸头、热处理弹簧,1把
（17）油枪（含机油）,250ml,1把
（18）不锈钢调整垫片A型,6种厚度规格，每种各10片
（19）尖嘴钳，6寸,1把
（20）开口扳手套组，8件套，外尺寸（宽*长）：13*30cm,重1.2kg,1套
（21）活动扳手,1把，10寸
（22）活动扳手,1把，12寸
（23）平行度测量套装，1套
2、量具
主要配套量具不低于INSIZE品牌产品品质，主要配置及规格如下，
（1）钢直尺，0-500mm，1把
（2）卷尺，3米，1把
（3）组合角尺，300mm，1把
（4）数显游标卡尺，0-150mm，1把
（5）百分表，0-10mm，1套
（6）杠杠百分表，0-0.8mm,分度值0.01mm，1套
（7）万向磁力表座， 夹持孔径φ8mm带燕尾，1套
（8）袖珍磁力表座，夹持孔径φ8mm带燕尾，1套
（9）塞尺，0.02-1.00mm，1套
（10）皮尺，5m，1根
（11）笔式皮带张力计，≥130N，1把
（12）小型高精度机械百分表，2个
（13）专用表架夹具、表杆（三种长度规格） 1套
（14）测速仪，支持2种测速模式，1套
（15）红外线测温仪，1套
8、钳工操作台
钳工操作台铁质双层亚光密纹喷塑结构，底脚宽100mm，材料厚度2mm，承重1T,台面由50MM高分子复合材料贴面，耐酸、酸碱，耐磨、耐油、基板采用高纤维，抗冲击力好，四周使用高强度塑胶包边不易受撞击损坏。复合桌面（外形尺寸为1400mm×700mm）。操作台设有两个抽屉，采用中控一体锁，降低推拉时抽屉脱出，降低离开时工具丢失。抽屉用于放置工具及资料，可放置零部件、配件等。桌腿配有5孔插座，方便工作时取电作业，更加便捷轻巧。
悬挂架：悬挂架固定在操作台上，外形尺寸为1400mm×150mm×980mm，采用框架式结构，上方设有LED节电灯管照明装置，背网采用上方孔下百叶孔设计，可悬挂多种料盒、挂钩，结构紧凑、美观大方，既可起操作时的防护作用，又可挂置工具、量具及图纸，带有托盘可放置小型零部件。
HYD-JXZT-78 · 机械传动与自动化综合实训装置
HYD-JXZT-78 机械传动与自动化综合实训装置 一、技术性能要求 1 ．输入电源：单相三线 AC220V±10% 50Hz ； 2 ． PLC: 西门子 1200 CPU 1214C DC/DC/DC 主机 1 台 3 ．触摸屏：人机对话 TPC7062Ti 、分辨率 800*480 、 1 台 ; 4 ．工业控制器： 4 轴差分脉冲输出； 3.5 寸彩色液晶屏，分辨率 320*240; 1 台 5. 步进驱动器：雷赛 DM542…
HYD-JXZT-78机械传动与自动化综合实训装置
一、技术性能要求
1．输入电源：单相三线 AC220V±10% 50Hz；
2．PLC: 西门子1200 CPU 1214C DC/DC/DC主机1台
3．触摸屏：人机对话TPC7062Ti、分辨率800*480、1台;
4．工业控制器：4 轴差分脉冲输出；3.5 寸彩色液晶屏，分辨率 320*240; 1台
5. 步进驱动器：雷赛DM542C 2台
6．步进电机（型号：57BYG250C）2台;
7. 三相电机：额定功率 370W，转速1440rpm 1台
8．变频器：I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU总线通讯。
9．外形尺寸（实训台）：约为1100mm×700mm×820mm；
10.控制柜：约为620mm×540mm×1250mm；
11．设备重量：500kg
12．安全保护：具有漏电流保护，安全符合国家标准。
二、系统组成与功能
本装置首先通过电气控制柜中的触摸屏、PLC/工业控制器、传感器等控制步进电机的旋转来控制数控十字滑台运动，实现工作台前后、左右控制；其次根据要求通过触摸屏控制变频器的输出使主电机带动多级变速箱产生运动。另一路变频器驱动三相交流电机通过同步带传动带动变速箱，变速箱分两路输出，其中一路输出带动齿轮分配器驱动减速器和减速型间歇工作台运动，减速器带动冲床实现运动，减速型间歇工作台带动卡盘进行分度运动，冲床冲头在卡盘装夹工件上实现刻线分度。PLC和工业控制器之间通过面板开关进行控制模式切换。
本实训装置主要由实训台、电气控制（包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、工业控制器模块、步进电机驱动模块、电气扩展模块等）、动力源、机械装调对象（机械传动机构、多级变速箱、齿轮分配器、数控十字滑台、减速型间歇回转工作台、冲床机构等）、钳工常用工具、量具等部分组成。
1.实训台：采用铁质双层亚光密纹喷塑结构。机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。
2.机械传动机构：主要由同步带、链、齿轮、蜗杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。
3.多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用透明有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动移动换档机构等组成，可完成多级变速箱的装配工艺实训。
4.数控十字滑台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。台面采用钢板材料，分上下（X轴、Y轴）两层，两轴动力由步进电机经步进控制器控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能；能完成直线导轨、滚珠丝杆、数控工作台的装配工艺及精度检测实训。
5.减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键、曲柄等组成。可完成减速器的装配工艺实训。
6.减速型间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、自定心卡盘、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、自定心卡盘装夹、轴承等的装配与调整实训。
7.冲床机构：主要由曲轴、连杆、滑块、支架、刻线冲头、轴承等组成，与间歇回转工作台配合，实现刻线功能动作。可完成冲床机构的装配工艺实训。
8.动力源：配置步进电机控制器、步进电机、交流减速电机、变频器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，步进控制器带有步进电机接口、行程开关接口。
9.装调工具：主要有套装工具（34件）、台虎钳、拉马、紫铜棒、冲击套筒、截链器、冲击扳手。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。
10.常用量具：主要由游标卡尺、宽度角尺、百分表、千分尺、塞尺、水平仪等组成；通过使用量具进行测量，使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。
11.智能电源管理系统
① 该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；
②无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
③无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；
④输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
⑤登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；
⑥通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
⑦APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
⑧APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
⑨APP软件可以给电表设备进行电量充值。
⑩通过APP可以把设备分享给其他成员，APP软件的操作会实时的同步到电源管理终端
三、基本配置
1.系统装置配置要求
|
机械装调技术综合实训装置配置表 |
||||
|
序号 |
名称 |
型号及规格 |
数量 |
备注 |
|
1 |
实训台 |
实训台外形尺寸：1800mm×700mm×820mm；全钢结构，桌子下方带储存柜，柜子上方和右侧带4个抽屉； 铸铁平板：1100mm×700mm×40mm； |
1台 |
|
|
2 |
电源控制箱 |
电控柜应为优质1.2mm冷轧钢板材质，表面密纹喷塑处理，操作面板应采用斜面视觉设计； 控制箱包括单相漏电断路器、电源指示灯、触摸屏等。 工业控制器，4 轴差分脉冲输出；3.5 寸彩色液晶屏，分辨率 320*240; 触点按键阵列（38 键）；可与 PLC 混合编程 ；USB 接口，系统供电。 外部操作面板1块，具有工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制控制等功能。 启动、停止、急停、转换开关、信号灯、RJ45接口模块各1个 控制台：620mm×540mm×1250mm。应具有底部工业脚轮，方便移动。 |
1台 |
|
|
3 |
可编程控制器模块 |
西门子S71200 CPU1214C DC/DC/DC主机，内置数字量I/O（14路数字量输入/10路数字量输出）可编程控制器，模拟量2路模拟量输入/2路模拟量输出；集成2个以太网口和配套PLC编程线缆。 |
1台 |
|
|
4 |
变频器 |
工业变频器1个：额定功率≧1.5 kW，有 60 秒 150 % 过载，I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU总线通讯。 |
1台 |
|
|
5 |
电机及电机驱动模块 |
步进电机驱动器采用雷赛M系列，两相，电流：1.0-4.2；电压：DC（18-48）；细分：2-128；适用57、86电机，步进电机采用57SHS22-A； |
2套 |
|
|
6 |
触摸屏模块 |
昆仑通态触摸屏，7英寸液晶显示，供电电源DC24V，带网络接口、USB接口、串口等 |
1台 |
|
|
7 |
三相交流电机 |
功率：370W；转速：1440rpm。 |
1台 |
|
|
8 |
带传动机构 |
主要配置有：同步带2根、同步带轮4只、键、轴、轴承、支座、端盖、交流减速电机等。 |
1套 |
|
|
9 |
链传动机构 |
主要配置有：单排链1个、链轮2个、键、轴、轴承、支座、端盖等。 |
1套 |
|
|
10 |
齿轮分配机构 |
主要配置有：6个直齿圆柱齿轮、2个直齿圆锥齿轮、键、轴、轴承、支座、端盖等。 |
1套 |
|
|
11 |
多级变速箱 |
主要配置有：箱体（顶部为有机玻璃、可起到防护作用，又可直接观察箱体内的结构及运行情况）、齿轮（直齿圆柱齿轮6个、滑移齿轮2组）、轴承（7203AC角接触轴承6个、6203-2RZ深沟球轴承5个）、花键轴、间隔套、键、卡簧、端盖、手动换档机构等。 |
1套 |
|
|
12 |
数控工作台 |
主要配置有：步进电机（型号：86BYG350A）2台，滚珠丝杠及螺母2副（长度分别为506mm、356mm；公称直径 20mm；导程 5mm；右旋）、直线导轨4条和滑块6个（长度分460mm、280mm两种；宽度15mm）、工作台面（采用3块厚为20mm的铝合金）、轴承（7202AC角接触轴承4个、6202-2RZ深沟球轴承2个）、轴承座、端盖、垫块、限位开关4个等。 |
1套 |
|
|
13 |
减速器 |
主要配置有：直齿圆柱齿轮4个、轴承（7003AC角接触轴承4个、6003-2LS深沟球轴承4个）、支架、轴、端盖、键等。 |
1套 |
|
|
14 |
减速型间歇回转工作台 |
主要配置有：四槽槽轮、工作台面、自定心卡盘、圆形棒料、蜗轮、蜗杆、键、轴、轴承（51120推力球轴承1个、30203圆锥滚子轴承1个、7002AC角接触轴承8个）、支座、端盖等。 |
1套 |
|
|
15 |
冲床机构 |
主要配置有：对开曲轴、连杆、滑块、刻线冲头、支架、键、轴、轴承（7002AC角接触轴承2个）等。 |
1套 |
|
|
16 |
配件 |
使用说明书、备用螺丝若干、铜皮若干、调节手柄1个、防锈油2罐 |
1套 |
|
2.工具、量具配置要求
|
序号 |
名称 |
型号及规格 |
数量 |
备注 |
|
1 |
内六角扳手 |
9件套六角扳手 |
1套 |
套装工具 |
|
2 |
呆扳手 |
10、12、14、17各1把 |
4把 |
套装工具 |
|
3 |
活动扳手 |
8〞 |
1把 |
套装工具 |
|
4 |
整形锉 |
|
6把 |
套装工具 |
|
5 |
锉刀 |
平锉、半圆锉、三角锉、圆锉各1个 |
4个 |
套装工具 |
|
6 |
划线工具 |
划规（6〞、150mm）1个、划针1个 |
1套 |
套装工具 |
|
7 |
样冲 |
|
1个 |
套装工具 |
|
8 |
锤子 |
木柄圆头锤、木柄钳工锤各1把 |
2把 |
套装工具 |
|
9 |
螺丝刀套装 |
一字、十字大小各1个 |
4把 |
套装工具 |
|
10 |
锯弓 |
可调式结构 |
1把 |
套装工具 |
|
11 |
尖嘴钳 |
|
1把 |
套装工具 |
|
12 |
钢丝钳 |
180mm |
1把 |
套装工具 |
|
13 |
三角套筒扳手 |
8mm、9mm、10mm |
1把 |
套装工具 |
|
14 |
钢丝刷 |
|
1把 |
套装工具 |
|
15 |
铁皮剪 |
|
1把 |
套装工具 |
|
16 |
角尺 |
|
1把 |
套装工具 |
|
17 |
直尺 |
|
1把 |
套装工具 |
|
18 |
吹塑工具箱 |
|
1个 |
套装工具 |
|
19 |
台虎钳 |
150 |
1个 |
|
|
20 |
外卡簧钳 |
|
1把 |
|
|
21 |
拉马 |
|
1个 |
|
|
22 |
截链器 |
|
1把 |
|
|
23 |
刮刀 |
|
1把 |
|
|
24 |
游标卡尺 |
测量范围：0～150mm，分度值：0.02mm |
1把 |
|
|
25 |
百分表 |
测量范围：0～10mm,带磁性表座 |
1个 |
|
|
26 |
千分尺 |
测量范围：0～25mm |
1把 |
|
|
27 |
塞尺 |
测量范围：0.02～1.00mm |
1把 |
|
|
28 |
条式水平仪 |
规格：ST150读数值：0.02mm/m |
1个 |
|
四、实训项目
项目一：钳工基本操作技能实训
任务一 划线技能训练
任务二 锉削技能训练
任务三 锯削技能训练
任务三 钻削技能训练
任务四 攻、套螺纹技能训练
任务五 刮削技能训练
项目二：变速箱的装配与调整
根据装配图及装配工艺要求，进行轴承、轴、键、滑移齿轮、箱体等的装配与调整。
项目三：减速器的装配与调整
根据装配图及装配工艺要求，完成减速器的装配与调整。
项目四：冲床机构的装配与调整
根据装配图及装配工艺要求，完成冲床机构的装配与调整。
项目五：减速型间歇回转工作台的装配与调整
根据装配图及装配工艺要求，进行蜗轮蜗杆、四槽槽轮、轴承、支座等的装配与调整。
项目六、数控工作台的装配与调整
根据装配图要求，进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
项目七、机械传动的安装与调整
任务一 带传动机构的装配与调整
任务二 链传动机构的装配与调整
任务三 齿轮传动机构的装配与调整
项目八、机械系统运行与调整
根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能。
项目九、多级变速传动机构装调
项目十、综合传动系统整机装配与定位精度调整
项目十一、.滚珠丝杆滑台自动往返实验（步进）
项目十二、工控电机控制实训
1.变频器的认识
2.变频器的参数设定与操作
3.变频器的面板控制
4.变频器的电位器控制
5.变频器的多段速控制
6.三相异步电动机的变频调速
7.步进电机控制系统实训
8..基于PLC、变频器、触摸屏的实训
9、PLC和工业控制器控制模式切换实训。
HYD-JX-9 · 《机械原理》多媒体仿真设计综合实验装置
HYD-JX-9 型《机械原理》多媒体仿真设计综合实验装置 一、概述 该设备首创研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《机械基础》、《机械设计》、《机械原理》、《机械零件》等课程。本实验装置具有理论性和实践性的双重特点。本实验装置从内容构成上包含原理基础和基础设计二部分。实验装置采用机械原理多媒体软件用电脑动画语音演示模型运动规律，同时也可以声动、同步演示模型；多媒体软件包含 70 件机构模型动画内容和部分设计软…
HYD-JX-9型《机械原理》多媒体仿真设计综合实验装置
一、概述
该设备首创研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《机械基础》、《机械设计》、《机械原理》、《机械零件》等课程。本实验装置具有理论性和实践性的双重特点。本实验装置从内容构成上包含原理基础和基础设计二部分。实验装置采用机械原理多媒体软件用电脑动画语音演示模型运动规律，同时也可以声动、同步演示模型；多媒体软件包含70件机构模型动画内容和部分设计软件；实验装置采用70块模块板模型和说明供学生使用 ；模块板可随课程内容需要进行更换操作。
二、产品特点
1、实验台采用电脑主机一台、21寸显示器一台、鼠标、键盘各一个。
2、利用媒体软件界面，用二/三维动画生动演示各种机构运动全过程、并且采用语音讲解各种机构功能和原理，使学生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析机械基础结构和运动方式，培养看图识图分析能力。
4、利用实物模型让学生深入了解机构组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用70件模型和70块文字图表板和6个设计软件，分别介绍各种机构的功能和结构及用途和作用。
6、本装置采用组件式结构，更换文字图表板和模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可
7、智能电源管理系统
1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件（正版软件、招标现场需提供版权证书核查和演示）组成；
2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；
4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；
6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
9）APP软件可以给电表设备进行电量充值。
10）通过APP可以把设备分享给其他成员
11）APP软件的操作会实时的同步到电源管理终端
三、主要技术参数
1、工作电源：单相220V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜1KW
5、实验台外形尺寸：1600×750×1750mm
四、实验台配置
|
序号 |
名 称 |
说 明 |
序号 |
名 称 |
说 明 |
|
1 |
单缸内燃机及机构简图 |
|
22 |
泵(2件) |
|
|
2 |
缝纫机及机构简图 |
23 |
鄂式破碎机及运动简图 |
||
|
3 |
运动副(6件-配动画效果) |
24 |
飞剪 |
||
|
4 |
铰链四杆机构形式 |
25 |
港口起重机 |
||
|
5 |
曲柄摇杆机构 |
26 |
盘形凸轮机构 |
||
|
6 |
双曲柄机构 |
27 |
盘形凸轮机构(摆动滚子) |
||
|
7 |
压力角和传动角 |
28 |
盘形凸轮机构(滚子直动) |
||
|
8 |
双摇杆机构 |
29 |
盘形凸轮机构(平底直动) |
||
|
9 |
曲柄存在的条件 |
30 |
移动凸轮机构 |
||
|
10 |
夹紧机构 |
31 |
槽凸轮机构 |
||
|
11 |
曲柄滑块机构 |
32 |
等径凸轮机构 |
||
|
12 |
转动导杆机构 |
33 |
等宽凸轮机构 |
||
|
13 |
曲柄摇块机构 |
34 |
主回凸轮机构 |
||
|
14 |
双滑块机构 |
35 |
圆柱凸轮机构(2件) |
||
|
15 |
双转块机构 |
36 |
凸轮反转原理求位移曲线 |
||
|
16 |
椭圆仪机构 |
37 |
轮廓与曲线的位移关系 |
||
|
17 |
正弦机构 |
38 |
偏置从动件轮廓曲线设计步骤 |
||
|
18 |
给定行程速度变化系数K设计四杆机构 |
39 |
外啮合直齿圆柱齿轮传动 |
||
|
19 |
给定连杆位置设计四杆机构 |
40 |
外啮合斜齿圆柱齿轮传动 |
||
|
20 |
给定两连架杆的对应位置设计四杆机构 |
41 |
人字齿轮传动 |
||
|
21 |
给定速度变化系数设计导杆机构 |
42 |
内啮合直齿轮传动 |
|
序号 |
名 称 |
说 明 |
序号 |
名 称 |
说 明 |
|
43 |
齿轮齿条传动 |
所有模型均制作相应的动画图像采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。 |
60 |
运动合成 |
所有模型均制作相应的动画图像采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。 |
|
44 |
螺旋齿轮传动 |
61 |
谐波传动 |
||
|
45 |
斜齿轮齿条传动 |
62 |
外啮合槽轮机构 |
||
|
46 |
圆锥齿轮传动 |
63 |
内啮合槽轮机构 |
||
|
47 |
曲线齿轮传动 |
64 |
球面槽轮机构 |
||
|
48 |
蜗轮蜗杆传动 |
65 |
棘轮机构 |
||
|
49 |
弧面蜗杆传动 |
66 |
兄弟的不同遭遇(防逆棘轮机构) |
||
|
50 |
标准齿轮传动的主要参数 |
67 |
齿轮间歇机构 |
||
|
51 |
渐开线齿轮各部分名称和符号 |
68 |
内啮合间歇机构 |
||
|
52 |
渐开线齿轮的重合度 |
69 |
空间间歇机构 |
||
|
53 |
齿廓啮合基本定律推导过程 |
70 |
4R万向节 |
||
|
54 |
变位齿轮的概念 |
71 |
连杆曲线设计软件 |
|
|
|
55 |
渐开线的形成 |
72 |
转动导杆机构设计软件 |
||
|
56 |
周转轮系 |
73 |
双摇杆机构设计软件 |
||
|
57 |
差动轮系 |
74 |
双曲柄机构设计软件 |
||
|
58 |
行星轮系 |
75 |
凸轮设计软件 |
||
|
59 |
摆线针轮机构 |
76 |
齿轮计算软件 |
HYD-JX-6 · 《液压传动》多媒体虚拟仿真综合实验装置
HYD-JX-6型《液压传动》多媒体虚拟仿真综合实验装置 一、 概述 《液压传动》多媒体综合实验设备，适用于《液压流体力学》、《液压元件》、《液压传动系统》等课程。《液压传动》课程是机械设计制造及其自动化专业本科生的专业基础课，它系统介绍液压传动技术，是目前机械设计制造及其自动化专业的一门必修课，也是包装、车辆工程、工业工程和夜大等专业的必修课。本实验装置采用多种素材和媒体手段，重点讲述液压传动部分液压流体力学基础知识，液压动力元件、执…
HYD-JX-6型《液压传动》多媒体虚拟仿真综合实验装置
<!--[if !supportLists]-->一、<!--[endif]-->概述
《液压传动》多媒体综合实验设备，适用于《液压流体力学》、《液压元件》、《液压传动系统》等课程。《液压传动》课程是机械设计制造及其自动化专业本科生的专业基础课，它系统介绍液压传动技术，是目前机械设计制造及其自动化专业的一门必修课，也是包装、车辆工程、工业工程和夜大等专业的必修课。本实验装置采用多种素材和媒体手段，重点讲述液压传动部分液压流体力学基础知识，液压动力元件、执行元件、控制元件和辅助元件，液压传动基本回路。实验装置采用弘毅道液压传动多媒体软件，制作的多媒体课件内容丰富多彩，将动画和二维视图相互结合，同时配合图板模块文件模型，在课件中效果很好；多媒体软件包含35件液压传动动画内容；实验装置采用35件图板模块板供学生使用；模块板可随课程内容需要进行更换操作。
二、产品特点
1、实验台采用电脑主机一台、21寸显示器一台、鼠标、键盘各一个。
2、利用弘毅道多媒体软件界面，用二维虚拟动画生动演示各种液压元件和液压回路功能和原理的全过程，使学生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析液压传动结构和运动方式，培养看图识图分析能力。
4、利用实物图形让学生深入了解液压元件组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用35件文字图表板，分别介绍各种液压元件和液压回路的功能和结构及用途和作用。
6、本装置采用组件式结构，更换文字图表模块板便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可，
1、工作电源：单相220V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜1KW
5、实验台外形尺寸：1600mm;750mm;1750mm
7、智能电源管理系统
1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件（正版软件、招标现场需提供版权证书核查和演示）组成；
2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；
4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；
6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
9）APP软件可以给电表设备进行电量充值。
10）通过APP可以把设备分享给其他成员
11）APP软件的操作会实时的同步到电源管理终端
四、实验台配置
|
序号 |
名 称 |
说 明 |
序号 |
名 称 |
说 明 |
|
1 |
普通单向阀 |
|
19 |
输送机工作台液压系统回路 |
|
|
2 |
液控单向阀 |
20 |
液压千斤顶工作原理图 |
||
|
3 |
液动滑阀 |
21 |
采用蓄能器的保压回路 |
||
|
4 |
机动滑阀 |
22 |
采用蓄能器的快速运动回路 |
||
|
5 |
手动换向阀 |
23 |
出油节流调速回路 |
||
|
6 |
齿轮泵 |
24 |
调速阀并联的速度换接回路 |
||
|
7 |
单作用式叶片泵 |
25 |
进油节流调速回路 |
||
|
8 |
二位二通换向阀 |
26 |
旁路节流调速回路 |
||
|
9 |
二位四通换向阀 |
27 |
双泵供油回路 |
||
|
10 |
三位四通换向阀 |
28 |
液压缸差动连接回路 |
||
|
11 |
三位五通换向阀 |
29 |
用先导型溢流阀的卸荷回路 |
||
|
12 |
先导型减压阀 |
30 |
用行程阀的速度换接回路 |
||
|
13 |
先导型溢流阀 |
31 |
用增压缸的快速运动回路 |
||
|
14 |
直动型溢流阀 |
32 |
自动补油保压回路 |
||
|
15 |
节流阀 |
33 |
用二位二通电磁阀的卸荷回路 |
||
|
16 |
顺序阀 |
34 |
用三位换向阀的卸荷回路 |
||
|
17 |
调速阀 |
35 |
单级调压回路 |
||
|
18 |
液压泵工作原理 |
|
|
HYD-JX-3 · 《塑料模具设计与制造》多媒体仿真设计综合实验装置
HYD-JX-3 型《塑料模具设计与制造》多媒体仿真设计综合实验装置 塑料模具设计与制造多媒体综合实验设备，适用于《冲压模具设计与制造》、《冲模设计应用实例》等课程。《冲压模具设计与制造》是模具设计与制造专业的一门主干专业技术课。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职高专人才培养的要求为指导思想。以培养学生从事冲压模具设计与制造工作能力为核心，将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制…
HYD-JX-3型《塑料模具设计与制造》多媒体仿真设计综合实验装置
塑料模具设计与制造多媒体综合实验设备，适用于《冲压模具设计与制造》、《冲模设计应用实例》等课程。《冲压模具设计与制造》是模具设计与制造专业的一门主干专业技术课。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职高专人才培养的要求为指导思想。以培养学生从事冲压模具设计与制造工作能力为核心，将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，采用多种素材和媒体手段，系统地分析了各类冲压工序的成形规律、成形工艺设计与模具设计。重点讲述典型冲模（冲裁模、弯曲模、拉深模）的设计与制造，适度介绍了多工位级进模设计与制造。实验装置采用华科冲压模具设计多媒体软件用电脑动画语音演示模具结构功能和原理，同时配合实物模具模型；多媒体软件包含 32 件冲压模具动画内容；实验装置采用 32 件模型和 32 块说明模块板供学生使用；模型和模块板可随课程内容需要进行更换操作。
二、产品特点
1 、实验台采用 电脑主机一台、21寸液晶显示器一台、鼠标、键盘各一个。
2 、利用冲压模具设计
多媒体软件界面，用动画生动演示模具结构功能和原理、并且采用语音讲解各种模具，使学生实现理论与实际的紧密结合。
3 、利用模块板文字图表说明文件，指导学生独立分析模具结构和运动方式，培养看图识图分析能力。
4 、利用实物模具模型让学生深入了解模具组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5 、实验装置采用 32 件冲压模具模型和 32 块文字图表板，分别介绍各种塑料模具的功能和结构及用途与作用。
6 、本装置采用组件式结构，更换文字图表板和模具模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可
7、智能电源管理系统
1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件（正版软件、招标现场需提供版权证书核查和演示）组成；
2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；
4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；
6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
9）APP软件可以给电表设备进行电量充值。
10）通过APP可以把设备分享给其他成员
11）APP软件的操作会实时的同步到电源管理终端
三、主要技术参数
1 、工作电源：单相 220V 交流电源。
2 、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3 、工作环境：温度 -10 0 -+ 40 0 C 。
4 、整机功耗：＜ 0.5KW
5 、实验台外形尺寸： 1600 mm*750 mm*1750mm
四、实验台配置
|
序号 |
名 称 |
说 明 |
序号 |
名 称 |
说 明 |
|
1 |
V 形件精弯模 |
所有模具均采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示 冲裁模、弯曲模、拉深模、自动模 的开模、闭模、成型、出制件的过程。 |
17 |
弹顶落料模 |
所有模具均采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示 冲裁模、弯曲模、拉深模、自动模 的开模、闭模、成型、出制件的过程。 |
|
2 |
Z 形件弯曲模 |
18 |
导板式简单落料模 |
||
|
3 |
大圆一次弯曲模 |
19 |
正装式复合模 |
||
|
4 |
带摆动凹模的弯曲模 |
20 |
倒装式复合模 |
||
|
5 |
带摆动凸模的弯曲模 |
21 |
同时冲三个垫圈的复合模 |
||
|
6 |
带摆块的弯曲模 |
22 |
落料拉深复合模 |
||
|
7 |
滚轴式弯曲模 |
23 |
无压边圈装置以后各次拉深模 |
||
|
8 |
两次弯曲模 |
24 |
无压边圈装置首次拉深模 |
||
|
9 |
小于 90 度的 U 形件弯曲模 |
25 |
双动压力机刚性压边拉深模 |
||
|
10 |
小圆一次压弯模 |
26 |
有压边圈装置首次拉深模 |
||
|
11 |
自动推件圆形件一次弯曲模 |
27 |
有压边圈装置以后各次拉深模 |
||
|
12 |
斜楔式水平冲孔模 |
28 |
侧刃定距的弹压导板级进模 |
||
|
13 |
超短凸模的小孔冲模 |
29 |
用导正销定距的冲孔落料级进模 |
||
|
14 |
全长导向结构的小孔冲模 |
30 |
双侧刃定距的冲孔落料级进模 |
||
|
15 |
悬臂式冲孔模 |
31 |
杠杆方向转换机构 |
||
|
16 |
冲孔落料连续模 |
32 |
钩式自动送料模 |
HYD-JX-4 · 《金属工艺学》多媒体仿真设计综合实验装置
HYD-JX-4型《金属工艺学》多媒体仿真设计综合实验装置 该设备首创研制开发，集设计、测试、创新于一体的《金属工艺学》多媒体综合实验设备，适用于《金属工艺学》、《机械加工工艺基础》、《机械制造技术基础》等课程。《金属工艺学》是高等工科院校工科类各专业必须学习的一门技术基础课。它主要研究常用机械零件的制造方法，即研究零件从选择材料、制造毛坯，一直到加工至成品的综合性课程。本实验装置采用多种素材和媒体手段，重点讲述铸造加工、锻压加工、金属…
HYD-JX-4型《金属工艺学》多媒体仿真设计综合实验装置
二、产品特点
1 、实验台采用 电脑主机一台、 21寸显示器一台、鼠标、键盘各一个。
2 、利用多媒体软件界面，用二 / 三维动画生动演示各种模型结构功能和原理 ( 如开模、闭模、出制件 ) 的全过程，使学生实现理论与实际的紧密结合。
3 、利用模块板文字图表说明文件，指导学生独立分析模具结构和运动方式，培养看图识图分析能力。
4 、利用实物模型让学生深入了解铸件工具组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5 、实验装置采用 34 件塑料有机模型和 34 块文字图表板，分别介绍各种模具的功能和结构及用途和作用。
6 、本装置采用组件式结构，更换文字图表模块板和模具模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可
三、主要技术参数
1 、工作电源：单相 220V 交流电源。
2 、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3 、工作环境：温度 -10 0 -+ 40 0 C 。
4 、整机功耗：＜ 0.5KW
5 、实验台外形尺寸： 1600 × 750 × 1750mm
四、实验台配置
| 序号 | 名 称 | 说 明 | 序号 | 名 称 | 说 明 |
| 1 | 刮板造型过程演示 | 所有模型均 采用金属工艺学多媒体软件，制作的多媒体课件内容丰富多彩，将动画和二维、三维视图相互结合，同时配合实物模型，在课件中效果很好 | 18 | 回弹现象 | 所有模型均 采用金属工艺学多媒体软件，制作的多媒体课件内容丰富多彩，将动画和二维、三维视图相互结合，同时配合实物模型，在课件中效果很好 |
| 2 | 假箱造型过程演示 | 19 | 镦粗 | ||
| 3 | 组装型箱过程演示 | 20 | 局部镦粗 | ||
| 4 | 立式铸造过程演示 | 21 | 车削细长轴加工 | ||
| 5 | 卧式铸造过程演示 | 22 | 车螺纹加工 | ||
| 6 | 熔模铸造工艺过程 | 23 | 车端面、外圆、钻孔加工 | ||
| 7 | 三箱造型过程演示 | 24 | 钻孔加工 | ||
| 8 | 砂芯铸造过程演示 | 25 | 滚齿加工 | ||
| 9 | 挖砂造型工艺过程 | 26 | 插齿加工 | ||
| 10 | 压力铸造工艺过程 | 27 | 刨床 | ||
| 11 | 整模造型 | 28 | 盘状铣刀铣键槽 | ||
| 12 | 拔长 | 29 | 直柄铣刀铣键槽 | ||
| 13 | 冲孔连皮 | 30 | 指状铣刀铣斜齿轮 | ||
| 14 | 反挤压 | 31 | 指状铣刀铣直齿轮 | ||
| 15 | 正挤压 | 32 | 钻孔加工 | ||
| 16 | 正挤压空心件 | 33 | 钻孔攻丝 | ||
| 17 | 复合加压 | 34 | 磨外圆 |
HYD-JX-2 · 《机械基础》多媒体仿真设计综合实验装置
HYD-JX-2型《机械基础》多媒体仿真设计综合实验装置 该设备首创研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《机械基础》、《机械设计》、《机械原理》、《机械零件》等课程。本实验台 具有理论性和实践性的双重特点。机械设计基础是机械类各专业的主干基础课，是一门应用性很强的工程课程。实验装置采用机械基础多媒体软件用电脑动画、语音讲解演示模型运动规律，同时也可以声动、同步演示模型；多媒体软件包含 82 件机构模型动画内容和…
HYD-JX-2型《机械基础》多媒体仿真设计综合实验装置
三、主要技术参数
1 、工作电源：单相 220V 交流电源。
2 、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3 、工作环境：温度 -10 0 -+ 40 0 C 。
4 、整机功耗：＜ 1KW
5 、实验台外形尺寸： 1600 × 750 × 1750mm
| 序号 | 名 称 | 说 明 | 序号 | 名 称 | 说 明 |
| 1 | 单缸内燃机及机构简图 | 所有模型均制作相应的动画图像采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。 | 22 | 曲柄摇块机构 | 所有模型均制作相应的动画图像采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。 |
| 2 | 缝纫机及机构简图 | 23 | 牛头刨床摆动导杆机构 | ||
| 3 | 运动副 (5 件 ) | 24 | 自卸翻斗车 | ||
| 4 | 铰链四杆机构形式 | 25 | 抽水机 | ||
| 5 | 曲柄摇杆机构 | 26 | 给定行程速度变化系数 K 设计四杆机构 | ||
| 6 | 双曲柄机构 | 27 | 给定连杆位置设计四杆机构 | ||
| 7 | 双摇杆机构 | 28 | 给定两连架杆的对应位置设计四杆机构 | ||
| 8 | 曲柄存在的条件 | 29 | 给定速度变化系数设计导杆机构 | ||
| 9 | 死点位置 | 30 | 盘形凸轮机构 | ||
| 10 | 大筛机构 | 31 | 移动凸轮机构 ( 靠模 ) | ||
| 11 | 惯性筛机构 | 32 | 盘形凸轮机构 ( 摆动滚子 ) | ||
| 12 | 搅拌机 | 33 | 盘形凸轮机构 ( 滚子直动 ) | ||
| 13 | 破碎机 | 34 | 盘形凸轮机构 ( 平底直动 ) | ||
| 14 | 雷达俯抑角度装置 | 35 | 等径凸轮机构 | ||
| 15 | 机车联动装置 | 36 | 等宽凸轮机构 | ||
| 16 | 港口起重机 | 37 | 主回凸轮机构 | ||
| 17 | 曲柄滑块机构 | 38 | 内燃机气阀机构 | ||
| 18 | 偏心轮机构 | 39 | 圆柱凸轮机构 | ||
| 19 | 双滑块机构 | 40 | 等径凸轮 | ||
| 20 | 正弦机构 | 41 | 反转原理求位移曲线 | ||
| 21 | 转动导杆机构 | 42 | 链传动 |
| 序号 | 名 称 | 说 明 | 序号 | 名 称 | 说 明 |
| 43 | 平型带传动 | 所有模型均制作相应的动画图像采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。 | 66 | 棘轮机构 | 所有模型均制作相应的动画图像采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。 |
| 44 | 三角带传动 | 67 | 双动式棘轮机构 | ||
| 45 | 圆形带传动 | 68 | 双向式棘轮机构 | ||
| 46 | 同步齿形带传动 | 69 | 槽轮机构 | ||
| 47 | 滚珠螺旋传动 | 70 | 内槽轮机构 | ||
| 48 | 齿轮齿条传动 | 71 | 球面槽轮机构 | ||
| 49 | 直齿圆柱齿轮传动 | 72 | 齿轮间歇机构 | ||
| 50 | 斜齿圆柱齿轮传动 | 73 | 空间间歇机构 | ||
| 51 | 圆锥齿轮传动 | 74 | 兄弟的不同遭遇 ( 防逆棘轮机构 ) | ||
| 52 | 内啮合齿轮传动 | 75 | 齿轮泵 | ||
| 53 | 蜗轮蜗杆传动 | 76 | 单作用式叶片泵 | ||
| 54 | 渐开线的形成 | 77 | 液压千斤顶 | ||
| 55 | 齿廓啮合基本定律推导过程 | 78 | 普通单向阀 | ||
| 56 | 渐开线齿轮的重合度 | 79 | 二位四通换向阀 | ||
| 57 | 标准齿轮传动的主要参数 | 80 | 三位四通换向阀 | ||
| 58 | 渐开线齿轮各部分名称和符号 | 81 | 顺序阀 | ||
| 59 | 变位齿轮的概念 | 82 | 手动换向阀 | ||
| 60 | 周转轮系 | 83 | 连杆曲线设计软件 | 动态设计软件实验 | |
| 61 | 差动轮系 | 84 | 转动导杆机构设计软件 | ||
| 62 | 行星轮系 | 85 | 双摇杆机构设计软件 | ||
| 63 | 三星轮换向机构 | 86 | 双曲柄机构设计软件 | ||
| 64 | 摆线行星传动 | 87 | 凸轮设计软件 | ||
| 65 | 谐波传动 | 88 | 齿轮计算软件 |
HYD-JX-5 · 《冲压模具设计与制造》多媒体仿真设计综合实验装置
HYD-JX-5型《冲压模具设计与制造》多媒体仿真设计综合实验装置 该设备首创研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《冲压模具设计与制造》、《冲模设计应用实例》等课程。《冲压模具设计与制造》是模具设计与制造专业的一门主干专业技术课。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职高专人才培养的要求为指导思想。以培养学生从事冲压模具设计与制造工作能力为核心，将冲压成形加工原理、冲压设备、…
HYD-JX-5型《冲压模具设计与制造》多媒体仿真设计综合实验装置
| 序号 | 名称 | 序号 | 名称 |
| 1 | V 形件精弯模 | 17 | 弹顶落料模 |
| 2 | Z 形件 弯曲 模 | 18 | 导板式简单落料模 |
| 3 | 大圆一次弯曲模 | 19 | 正装式复合模 |
| 4 | 带摆动凹模的弯曲模 | 20 | 倒装式复合模 |
| 5 | 带摆动凸模的弯曲模 | 21 | 同时冲三个垫圈的复合模 |
| 6 | 带摆块的弯曲模 | 22 | 落料拉深复合模 |
| 7 | 滚轴式弯曲模 | 23 | 无压边圈装置以后各次拉深模 |
| 8 | 两次弯曲模 | 24 | 无压边圈装置首次拉深模 |
| 9 | 小于 90 度的 U 形件弯曲模 | 25 | 双动压力机刚性压边拉深模 |
| 10 | 小圆一次压弯模 | 26 | 有压边圈装置首次拉深模 |
| 11 | 自动推件圆形件一次弯曲模 | 27 | 有压边圈装置以后各次拉深模 |
| 12 | 斜楔式水平冲孔模 | 28 | 侧刃定距的弹压导板级进模 |
| 13 | 超短凸模的小孔冲模 | 29 | 用导正销定距的冲孔落料级进模 |
| 14 | 全长导向结构的小孔冲模 | 30 | 双侧刃定距的冲孔落料级进模 |
| 15 | 悬臂式冲孔模 | 31 | 杠杆方向转换机构 |
| 16 | 冲孔落料连续模 | 32 | 钩式自动送料模 |
HYD-JX-8 · 机械制图多媒体三维测绘设计实训装置
HYD-JX-8型机械制图多媒体三维测绘设计实训装置 该设备首创研制开发，集设计、测绘、创新于一体的多媒体机械制图实训设备，适用于《技术制图》、《机械制图》、《工程制图》等课程。《机械制图》是高职高专机械类专业学生必修的一门专业技术基础课。 本机械制图实训装置 是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。同时，借助于计算机图形学技术和多媒体技术， 采用机械制图多媒体软件用电脑演示三维动态模型， 加强直…
HYD-JX-8型机械制图多媒体三维测绘设计实训装置
| 序号 | 名称 | 数量 | 备注 |
| 1 | 组合体叠加 | 1 件 | 用三维动画来演示模型，方便学生绘制图形 |
| 2 | 组合体读图方法 | 1 件 | |
| 3 | 组合体接头切割 | 1 件 | |
| 4 | 组合体切割 | 1 件 | |
| 5 | 组合体线面分析法 | 1 件 | |
| 6 | 组合体形体分析法 1 | 1 件 | |
| 7 | 组合体形体分析法 2 | 1 件 | |
| 8 | 组合体轴承盖 | 1 件 | |
| 9 | 组合体轴承座 | 1 件 | |
| 10 | 蜗轮箱 1 | 1 件 | |
| 11 | 蜗轮箱 2 | 1 件 | |
| 12 | 蜗轮箱体 | 1 件 | |
| 13 | 阀体 | 1 件 | |
| 14 | 夹具体 | 1 件 | |
| 15 | 轴 1 | 1 件 | |
| 16 | 轴 2 | 1 件 | |
| 17 | 套筒 | 1 件 | |
| 18 | 主轴 | 1 件 | |
| 19 | 支架 | 1 件 | |
| 20 | 减速箱体 | 1 件 | |
| 21 | 槽配合 | 1 件 | |
| 22 | 拔叉 | 1 件 | |
| 23 | 箱体 | 1 件 | |
| 24 | 端盖 | 1 件 | |
| 25 | 板盖 | 1 件 | |
| 26 | 半剖 1 | 1 件 | |
| 27 | 半剖 2 | 1 件 | |
| 28 | 复合剖 | 1 件 | |
| 29 | 阶梯剖 | 1 件 | |
| 30 | 局部剖 | 1 件 | |
| 31 | 全剖 | 1 件 | |
| 32 | 连杆 | 1 件 | |
| 33 | 斜剖 | 1 件 | |
| 34 | 旋转剖 | 1 件 | |
| 35 | 断面剖 1 | 1 件 | |
| 36 | 断面剖 2 | 1 件 | |
| 37 | 一号绘图板、 90cm 丁字尺、绘图仪器一盒 5 件、曲线板、三棱比例尺、不锈钢多用擦图片、多功能模块、三角板一副、绘图铅笔 1 套 5 支、绘橡皮擦 | 1 套 | 各 1 件 |
| 38 | 多媒体 机械制图 软件内容： 36 件模型三维动画；丁字尺的使用；丁字尺和三角板组合使用方法；曲线板的使用；铅笔的使用；分锥的使用；图纸幅面、图线、字体、尺寸标注；几何作图等。 | 1 套 | 软件用三维动画来演示模型；用动画语音来讲解绘图工具的使用方法和作图标准。 |
HYD-JX-7 · 机械工程制图画法几何多媒体实训装置
HYD-JX-7型机械工程制图画法几何多媒体实训装置 机械工程制图画法几何多媒体实训装置是该设备采用画法几何多媒体软件用电脑演示投影的产生和画图步骤的过程，多媒体软件包含30件几何模型动画内容和画图步骤；本教学设备还采用绘图板来画图，绘图板的上下升降采用电动控制；实训装置采用30件几何体投影模型和30块模块板说明供学生使用；模型和模块板可随课程内容需要进行更换操作。 而且这套设备是集设计、测绘、创新于一体的多媒体综合实训设备，适用于《机…
HYD-JX-7型机械工程制图画法几何多媒体实训装置
而且这套设备是集设计、测绘、创新于一体的多媒体综合实训设备，适用于《机械制图》、《画法几何》等课程。本实训装置的主要目的是培养学生绘制和阅读工程图样的能力以及几何形体的设计能力；同时培养和发展学生的空间想像能力和分析能力。
一、产品特点
1、实验台采用电脑一台、19寸显示器一台、鼠标、键盘各一个
2、利用硕博多媒体软件界面，用动画形象演示投影过程和画图步骤、使学生实现理论与实际的紧密结合。
3、利用模块板文字图板说明文件，指导学生独立分析投影方式，培养看图识图分析能力。
4、利用实物模型让学生深入了解画法几何原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用30件模型和30块模块图板，分别介绍各种几何体的结构。各模块板图文并茂，内容生动，方便学生学习。
6、本装置采用组件式结构，更换模块板和模型便捷，如需扩展功能或开发新实验，只需添加模块板和模型即可
二、本画法几何实训装置的任务
1、学习投影法，掌握正投影法的基本理论及应用。
2、培养绘制工程图样的能力。
3、培养计算机绘制工程图样的能力。
4、培养阅读工程图样的能力。
5、培养徒手绘画草图的能力。
6、培养对三维空间逻辑思维和形象思维能力。
三、本画法几何实训装置的学习方法
1、本实训装置是一门与生产实际密切相关的实践性很强的实训装置。
2、扎实掌握正投影原理和方法，注意空间形体与其投影图之间的联系。
3、注意培养从空间（物体）到平面（图样），再从平面到空间的想象能力和几何形体的构思能力。
四、主要技术参数
1、工作电源：单相220V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜1KW
5、实验台外形尺寸：1600×750×1750mm
五、实验台内容配置
| 序号 | 名称 | 数量 | 备注 |
| 1 | 中心投影 | 1件 | 配 套 动 画 演 示 效 果 |
| 2 | 斜投影法 | 1件 | |
| 3 | 正投影法 | 1件 | |
| 4 | 积聚性 | 1件 | |
| 5 | 类性性 | 1件 | |
| 6 | 全等性 | 1件 | |
| 7 | 点的三面投影 | 1件 | |
| 8 | 两点的相对位置 | 1件 | |
| 9 | 直线的投影 | 1件 | |
| 10 | 直线的相对位置 | 1件 | |
| 11 | 圆锥的三视图 | 1件 | |
| 12 | 棱柱的三面视图 | 1件 | |
| 13 | 圆球的三面视图 | 1件 | |
| 14 | 圆柱的三面视图 | 1件 | |
| 15 | 半球上切槽的三视图 | 1件 | |
| 16 | 切口圆锥台的三视图 | 1件 | |
| 17 | 正棱柱开槽后的三视图 | 1件 | |
| 18 | 圆柱切口开槽后的三视图 | 1件 | |
| 19 | 棱锥表面取点 | 1件 | |
| 20 | 圆球表面取点 | 1件 | |
| 21 | 圆锥表面取点 | 1件 | |
| 22 | 圆柱表面取点 | 1件 | |
| 23 | 正六棱柱表面取点 | 1件 | |
| 24 | 圆锥被截断的画图步骤 | 1件 | |
| 25 | 棱锥三面投影的作图步骤 | 1件 | |
| 26 | 正三棱锥的截断作图步骤 | 1件 | |
| 27 | 圆柱被正垂直截断的作图步骤 | 1件 | |
| 28 | 作直线垂直于平面的作图步骤 | 1件 | |
| 29 | 作一般直线实长及其倾角作图步骤 | 1件 | |
| 30 | 作一平面与已知平面垂直的作图步骤 | 1件 | |
| 31 | 一号绘图板、90cm丁字尺、绘图仪器一盒5件、曲线板1只、三棱比例尺一把、不锈钢多用擦图片、多功能模块、三角板一副、绘图铅笔1套5支、绘橡皮擦 | 1套 | 各1件 |
| 32 | 天威多媒体画法几何软件内容：30件模型动画和作图步骤；丁字尺的使用；丁字尺和三角板组合使用方法；曲线板的使用；铅笔的使用；分锥的使用；图纸幅面、图线、字体、尺寸标注；几何作图等。 | 1套 | 软件用动画来演示作图过程 |
| 33 | 模块板 | 30块 | 与30件模型配套使用 |
HYD-121 · HYD-121型多媒体智能控制《机械工程制图》陈列柜
本《机械工程制图》陈 列柜是是高职高专机械类专业学生必修的一门专业技术基础课，是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的陈列柜设备。以培养学 生识读和绘制工程图样能力为核心，在理论知识适度的基础上，突出实践教学环节。同时，借助于计算机图形学技术和多媒体技术，加强直观性教学，做到教学内容 直观形象，,提高学习兴趣、降低学习难度。陈列柜共分十个柜和一个电脑控制台，利用机械工程制图仿真软件进行多媒体演示，由PC机电脑…
HYD-121型多媒体智能控制《机械工程制图》陈列柜
HYD-121型多媒体智能控制《机械工程制图》陈列柜
本《机械工程制图》陈 列柜是是高职高专机械类专业学生必修的一门专业技术基础课，是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的陈列柜设备。以培养学 生识读和绘制工程图样能力为核心，在理论知识适度的基础上，突出实践教学环节。同时，借助于计算机图形学技术和多媒体技术，加强直观性教学，做到教学内容 直观形象，,提高学习兴趣、降低学习难度。陈列柜共分十个柜和一个电脑控制台，利用机械工程制图仿真软件进行多媒体演示，由PC机电脑控制顺序或任选播放 动画图像演示模型功能。
主要特点
控制台配置：机械工程制图仿真软件(包含121件动画)、硬件各一套；P4电脑主机1台，17寸显示器1台.
控制软件：采用华育陈列柜专用播放软件，实现图像演示动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
控制方式：采用鼠标和电脑遥控器控制。
陈列柜尺寸：1250×430×1780ｍｍ，陈列柜上下柜整体采用彩色塑钢制作，造型美观，坚固耐用。
陈列柜各柜内容如下：
序号与名称 | 陈列柜内容 | 演示文稿内容 |
第一柜 | 前言、1尺寸标注、2幅面、3图线、4字体、5线段与线框的意义、6标题栏格 式、7圆锥、小圆锥、圆形量角器、铅笔、橡皮擦、450三角板（二种）、600三角板（二种）、曲线板、多孔模板、丁字尺等。(丁字尺的使用；铅笔的使 用；圆锥的使用方法；分锥的使用方法；曲线板的使用方法；丁字尺和和三角板组合使用方法等由多媒体软件讲解演示) | 本套陈列柜采用121件动画图象配合陈列柜上的内容在电脑上演示各种模型特点，如制图工具的使用、投影产生过程、投影作图步骤、装配功能等、生动形象。 |
第二柜 | 1投影的全等性、2投影的积聚性、3投影的类似性、4斜投影法、5正投影法、6中心投影法、7三面投影体系、8三面投影图、9投影图的形成、10三视图的形成。 | |
第三柜 | 1点的三面的投影、2两点的相对位置、3重影点投影、4一般位置直线的投影、5直线与点的相对位置投影、6两直线相交投影、7两直线交叉投影、8两直线平行投影、9平面的投影(5种)、10判断两直线是否平行投影 | |
第四柜 | 1棱柱的三面视图、2棱锥的三面视图、3圆柱的三面视图、4圆锥的三面视图、 5圆球的三面视图、6圆柱切口开槽后的三视图、7正六棱柱开槽后的三视图、8正三棱锥的截断作图步骤、9圆锥被正垂面截断作图步骤、10圆柱被正垂面截断 的作图步骤、11切口圆锥台作图步骤、12圆锥的未截交线(5种)、13曲面的截交(3种) | |
第五柜 | 1切口圆柱体正等测图的画法、2用叠加法画正等轴测图、3圆角的正等轴测图的 画法、4圆台的正等轴测图的画法、5圆柱的正等测图、6画三棱锥的正等测图、7用切割法画形体的正等轴测图、8求开槽圆柱的正等轴测图作图步骤、9、求形 体的斜二测图作图步骤、10求切割体的正等轴测图作图步骤、11平面体正等轴测模型(2件)、12回转体正等测模型(2件)、13正二测立体模型(4件) | |
第六柜 | 1表面平齐与不平齐的组合体(2种)、2表面相交与相切的组合体、3叠加式组 合体、4两圆柱正交的3种形式、5求圆锥与半球的相惯线、6求两圆柱的相惯线、7完成组合体相惯线的正面和水平投影、8组合形体投影图的作图步骤、9切割 式组合体、10相贯线变化的趋势(圆柱与圆柱相交4种)、11相贯线特殊情况(圆柱圆锥相交2种)、12相贯线特殊情况(圆柱轴线3种)、13相贯线特殊 情况(回转体相交4种)、14组合体读图 | |
第七柜 | 1剖视的形成、2斜视图的画法、3半剖视、4全剖视图、5斜剖视图、6局部视图、7平面的简化画法(3件)、8局部剖视图的特殊画法（3件）、9旋转剖视图、10重合断面图、11轴断面图、12移出断面简化画法、13阶梯剖、14半剖、15局部剖、16旋转剖 | |
第八柜 | 1外螺纹的画法、2内螺纹的画法、3螺距与导程(2件)、4车螺纹、5旋向 (2件)、6双头螺柱联接、7沉头螺钉连接、8螺栓连接、9螺纹连接件、10齿轮各部分的名称和尺寸关系、11单个圆柱螺旋压缩弹簧的画法、12正齿轮传 动、13圆锥齿轮传动、14蜗轮蜗杆传动、15键轴配合、16开口销的应用、17圆锥销的应用、18轴承 | |
第九柜 | 1板盖类零件、2蜗轮箱a、3蜗轮箱b、4蜗轮箱体、5阀体、6套筒、7箱体、8端盖、9减速箱体、10夹具体、11支架、12拔叉、13槽配合、146方轴、15主轴、16轴 | |
第十柜 | 1齿轮油泵、2液压气缸、3顶尖座、4手压滑油泵 |
HYD-10-90 · HYD-10-90型多媒体智能控制《机械原理与机械设计》陈列柜
本《机械原理与机械设计》陈列柜是根据天津大学机械原理与机械设计教研室集体编写的国家级十五规划教材而设计的一套电化多媒体教学设备，内容包含机械原理、机械设计、课程设计三大部分。陈列柜共分十个柜和一个电脑控制台，进行多媒体声控同步解说演示。由 PC机电脑控制顺序或任选运行每个柜模型动作，同时电脑播放图形同步模型动作。并且每个柜的内容在电脑里用PPT格式编写，内容包含机械原理、机械设计、课程设计等教程数据，采用Microsoft PowerP…
HYD-10-90型多媒体智能控制《机械原理与机械设计》陈列柜
本《机械原理与机械设计》陈列柜是根据天津大学机械原理与机械设计教研室集体编写的国家级十五规划教材而设计的一套电化多媒体教学设备，内容包含机械原理、机械设计、课程设计三大部分。陈列柜共分十个柜和一个电脑控制台，进行多媒体声控同步解说演示。由PC机电脑控制顺序或任选运行每个柜模型动作，同时电脑播放图形同步模型动作。并且每个柜的内容在电脑里用PPT格式编写，内容包含机械原理、机械设计、课程设计等教程数据，采用Microsoft PowerPoint 演示文稿进行幻灯片放映，方便学员课外进行学习和研究。本陈列柜上下柜整体采用彩色塑钢结构，坚固耐用，外形美观。
主要特点
控制台配置：控制仿真软件一套；P4电脑主机1台，17寸显示器1台.
控制软件：采用华育陈列柜专用播放软件，实现声音、图像、模型同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
控制方式：采用鼠标和遥控器控制。
陈列柜配备：
序号与名称 | 陈列柜内容 | 演示文稿内容 |
第一柜 | 内燃机、牛头刨床、机器的分类、连杆机构、机器中的几个基本概念（棘轮机构、螺旋机构、齿轮机构、凸轮机构） | 1、机械的组成、分类与发展.ppt |
第二柜 | 颚式破碎机及机构简图、冲床及机构简图、偏心轮机构及机构简图、一般构件的表示方法、常用传动系统简图、机构运动简图中的常用符号、转动副、移动副、螺旋副、球面副、高副2件、几何锁合、力锁合、开链2件、闭链2件、 | 机构的组成和结构分析.ppt |
第三柜 | 偏心轮机构、综合平面连杆机构1、综合平面连杆机构2、铰链四杆机构、摄影平台升降机构、鹤式起重机、双摇杆机构、双曲柄机构、正弦机构、－雷达天线俯仰机构、 | 1、连杆机构.ppt |
第四柜 | 盘形凸轮、移动凸轮机构、空间圆柱凸轮、从动件3件、盘形槽凸轮机构、等宽凸轮机构、反凸轮机构、共轭凸轮机构、等径凸轮机构、凸轮廓线设计的基本原理、用作图法设计凸轮廓线、内燃机配气机构、自动机床进刀机构、自动送料机构 | 凸轮机构设计和运动规律分析.ppt |
第五柜 | 渐 开线的生成、直齿圆柱齿轮机构、齿轮各部分的名称、渐开线齿轮的基本参数、斜齿圆柱齿轮传动、直齿锥齿轮传动、人字齿轮传动、交错轴斜齿轮传动、齿轮齿条 传动、内直齿圆柱齿轮传动、曲线圆锥齿轮机构、圆柱蜗轮蜗杆机构、弧面蜗杆蜗杆机构、蜗杆和蜗轮的形成、斜齿轮传动的正确啮合条件 | 1、齿轮传动.ppt |
第六柜 | 定轴轮系、差动轮系、行星轮系、周转轮系、获得大的传动比、三星轮换向机构、运动的合成与分解、行星搅拌器、行星轮运动轨迹、渐开线少齿差行星传动、摆线针轮传动、谐波传动。 | 轮系.ppt |
第七柜 | 平型带传动、V带传动、圆带传动、同步齿形带传动、链传动、套筒链接头形式3种、带传动张紧轮装置、自动张紧装置、链传动张紧轮装置2件 | 带传动和链传动.ppt |
第八柜 | 外槽轮机构、内槽轮机构、空间槽轮机构、蜗杆分度凸轮机构、圆柱分度凸轮机构、各种分度凸轮机构特性比较、摩擦式棘轮机构、棘轮机构、内啮合棘轮机构双向式棘轮机构、超越离合器 | 其它常用机构.ppt |
第九柜 | 轴上零件的布置方案、普通平键连接3件、导向平键连接、滑动平键连接、半圆键连接、楔键连接、花键连接、矩形花键、渐开线花键、过盈连接，键的类型（8种） | 1、轴系及轮类零件的结构设计.ppt |
第十柜 | 整体式滑动轴承、剖分式滑动轴承、调心轴承、推力轴承结构（4件）、轴瓦、带挡边轴瓦、对开式轴瓦、对开式带挡边轴瓦、油孔油槽和油室3件、滚动轴承、静压轴承的组成及原理、同型号角接触轴承的计算特点、滚动轴承的润滑与密封8件、深沟球轴承、圆柱滚子轴承、调心球轴承、推力球轴承、角接触球轴承、圆锥滚子轴承、滚动体形式5种 | 1、滑动轴承.ppt |
HYD-10-78 · HYD-10-78型多媒体智能控制《机械原理》陈列柜
本《机械原理》陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲而设计的一套电化多媒体教学设备。陈列柜共分十个柜和一个电脑控制台，进行多媒体声控同步解说演示。由 PC机电脑控制顺序或任选运行每个柜模型动作，同时电脑播放图像或三维动画同步模型动作。 主要特点 控制台配置：控制仿真软件（内含 78件动画）；P4电脑主机1台，17寸显示器1台. 控制软件：采用华育陈列柜专用播放软件，实现声音、图像、模型同步动作，采用多种播放方案（如前…
HYD-10-78型多媒体智能控制《机械原理》陈列柜
本《机械原理》陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲而设计的一套电化多媒体教学设备。陈列柜共分十个柜和一个电脑控制台，进行多媒体声控同步解说演示。由PC机电脑控制顺序或任选运行每个柜模型动作，同时电脑播放图像或三维动画同步模型动作。
主要特点
控制台配置：控制仿真软件（内含78件动画）；P4电脑主机1台，17寸显示器1台.
控制软件：采用华育陈列柜专用播放软件，实现声音、图像、模型同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
控制方式：采用鼠标、键盘或电脑遥控器。
陈列柜尺寸：1250×430×1780ｍｍ，陈列柜上下柜整体采用彩色塑钢制作，造型美观，坚固耐用。
《机械原理》示教陈列柜，各柜内容如下:
序号与名称 | 陈 列 柜 内 容 |
主控台 | 主控台柜、主控制器、有源音箱、主控电脑（用户自配） 多媒体控制软件 |
第一柜 机器与机构 | 内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副 |
第二柜 平面连杆机构的基本形式 | 铰链四杆机构：曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。 单移动副机构：曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构 双移动副机构：曲柄移动导机构、双滑块机构、双转块机构 |
第三柜 平面连杆机构 | 机构运动简图：泵2件、泵的简图2件、颚式破碎机与间图。 连杆机构：飞剪、压包机、翻转机构、摄影升降机、天平、起重机。 |
第四柜 凸轮机构的形式 | 盘形凸轮3件：滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。 |
第五柜 齿轮传动的各种类型 | 平行轴传动：外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。 相交轮传动：直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构 相错轴传动：螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。 |
第六柜 轮系的基本形成 | 渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。 |
第七柜 轮系的基本形成 | 周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比，实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器，摆线针轮行星减速器、汽车差速器 |
第八柜 间歇运动机构 | 齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构，内槽轮机构，球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构（2件）、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构 |
第九柜 组合机构 | 串联组合：行程扩大机构、换向传动机构 并联组合：齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构，误差校正机构、电动马游艺机装置。 |
第十械 空间连杆机构 | 空间四村结构：RSSR空间四杆机构、RCCR联轴节、单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的萨勒特机构。
|
HYD-12-85 · HYD-12-85型多媒体智能控制《塑料模具设计与制造》陈列柜
本 《塑料模具设计与制造》陈列柜是模具设计与制造专业的一门主干专业技术课。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高 职高专人才培养的要求为指导思想，按专业服从市场，课程服务于专业的原则，积极进行课程教学改革。采用多种素材和媒体手段，系统地分析塑料及模塑成型加工 方法、模塑成型原理、模塑成型设备、塑料模具设计。重点讲述注射模、压缩模、压注模、热流道模具等先进模具。陈列柜共分十二个柜和一个电脑控制台，进行多…
HYD-12-85型多媒体智能控制《塑料模具设计与制造》陈列柜
本 《塑料模具设计与制造》陈列柜是模具设计与制造专业的一门主干专业技术课。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高 职高专人才培养的要求为指导思想，按专业服从市场，课程服务于专业的原则，积极进行课程教学改革。采用多种素材和媒体手段，系统地分析塑料及模塑成型加工 方法、模塑成型原理、模塑成型设备、塑料模具设计。重点讲述注射模、压缩模、压注模、热流道模具等先进模具。陈列柜共分十二个柜和一个电脑控制台，进行多 媒体声控同步解说演示。柜内85件模型均采用动画图象由PC电脑软件控制顺序或任选播放演示模具功能原理。
主要特点
控制台配置：塑料模具动画仿真软件
一套（包含85件模具动画）、硬件各一套；P4电脑主机1台，17寸显示器1台。
控制软件：采用华育陈列柜专用播放软件，实现声音、图像、模型同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
控制方式：采用鼠标和遥控器控制。
陈列柜尺寸：1250×430×1780ｍｍ，
陈列柜上下柜整体采用彩色塑钢制作，造型美观，坚固耐用。
《塑料模具设计与制造》陈列柜各柜内容如下：
序号与名称 | 陈列柜内容 | 规格 |
第一柜、 模具常用机器 | 1、螺杆式注射机注射成型原理示意、2柱塞式注射机注射成型原理示意、3注塑机、4注射机的种类和特点（卧式、立式、角式2件） |
所有模型均采用二维/三维动画图象配合陈列柜上的内容在电脑上演示各种模具的功能和原理(如模具开模、闭模、出制件的全过程)。同时配合声音解说，生动形象。
|
第二柜 压缩模 | 1溢式压缩模、2不溢式压缩模、3半溢式压缩模、4固定式压缩模、5移动式压缩模 | |
第三柜 压注模 | 1移动式压注模之一、2移动式压注模之二、3固定式压注模、4液压机用的上挤固定式压注模、5上挤固定式压注模、 | |
第四柜 注射模 | 1单分型面注射模、2双分型面注射模、3带活动镶块的注射模 、4侧向分型抽芯注射模、5自动卸螺纹的注射模、6、热流道注射模 | |
第五柜 推杆脱模机构和推管脱模机构 | 1推杆脱模机构(板状)、2推杆脱模机构（锥形）、3推杆脱模机构（盖壳类）、4推杆脱模机构（顶出耳）、5推杆脱模机构（加强筋）、6推杆脱模机构（嵌件）、7推管脱模机构（销式）、8推管脱模机构（台肩式）、9推管脱模机构（大轴肩）、10推管脱模机构（型芯） | |
第六柜 一级推出机构模 | 1推块推出机构、2推件板推出机构（动、定模）、3推件板推出机构（顶杆式）、4推件板推出机构（定距式）、5推件板推出机构（反向式）、6推件板推出机构（镶入式）、7推件板推出机构（弹簧力）、8联合推出机构1、9联合推出机构2、10联合推出机构3、 | |
第七柜 二级脱模机构和先行复位机构模 | 1三角滑板块式二次推出机构、2弹簧式二级推出机构、3摆杆拉钩式二级推出机构、4摆钩式双推出二级推出机构、5楔形—摆杆先行复位机构、6楔形—三角滑块先行复位机构、7连杆先行复位机构 | |
第八柜 分型与抽芯机构模
| 1斜销分型与抽芯机构、2弯销分型与抽芯机构、3斜槽导板分型与抽芯机构、4液压或气压抽芯机构、5弯销内侧抽芯机构、6齿条固定在推出机构上的抽芯机构、7齿条固定在定模上的抽芯机构、 | |
第九柜 顺序定距分型机构和斜滑块抽芯机构模 | 1弹簧螺钉式顺序定距分型机构、2摆钩式定距分型拉紧机构、3导柱式定距分型拉紧机构、4斜滑块外侧分型抽芯机构、5斜滑块内侧分型抽芯机构、6斜杆导滑的外侧分型抽芯机构、7斜杆导滑的内侧分型抽芯机构 | |
第十柜 带螺纹塑件的推出机构模 | 1螺纹脱模机构、2手动脱离螺纹机构、3手动脱离螺纹型芯机构、4手动脱离螺纹型环机构、5齿轮齿条脱螺纹机构、6模内手动脱螺纹及塑件机构、7直角式注射机的螺纹型芯脱出机构 | |
第十一柜 合模导向机构和双推出机构模 | 1导柱导向机构、2锥面定位机构、3弹簧式双推出机构、4杠杆式双推出机构、5气动式双推出机构、6利用差动式推杆切断点浇口凝料、7利用推板切断点浇口凝料、8利用推件板切断点浇口凝料 | |
第十二柜 吹塑成型模 | 1中空吹塑模具、2挤吹成型模、3、注塑吹塑成型示意4真空压缩空气成型、5挤出吹塑中空成型原理示意图、6标准成型法过程示意7、ASB式一步法注拉吹成型示意 |
|
HYD-8-47 · HYD-8-47型多媒体智能控制《冲压模具设计与制造》陈列柜
本《冲压模具设计与制造》陈列柜是模具设计与制造专业的一门主干专业技术课。适用于《冲压模具设计与制造》、 《冲模设计应用实例》等课程。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职 高专人才培养的要求为指导思想。采用多种素材和媒体手段，讲述典型冲模（冲裁模、弯曲模、拉深模）的设计与制造， 适度介绍了多工位级进模设计与制造。 陈列柜共分八个柜和一个电脑控制台，进行多媒体声控同步解说演示。柜内47件模型均采用动画…
HYD-8-47型多媒体智能控制《冲压模具设计与制造》陈列柜
本《冲压模具设计与制造》陈列柜是模具设计与制造专业的一门主干专业技术课。适用于《冲压模具设计与制造》、
《冲模设计应用实例》等课程。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职
高专人才培养的要求为指导思想。采用多种素材和媒体手段，讲述典型冲模（冲裁模、弯曲模、拉深模）的设计与制造，
适度介绍了多工位级进模设计与制造。
陈列柜共分八个柜和一个电脑控制台，进行多媒体声控同步解说演示。柜内47件模型均采用动画图像由PC电脑软件
控制顺序或任选播放演示冲压模具功能原理。
主要特点
控制台配置：冲压模具动画仿真软件一套、硬件各一套；P4电脑主机1台，17寸显示器1台。
控制软件：采用华育陈列柜专用播放软件，实现声音、图像、模型同步讲解，采用多种播放方案（如前进、后退、停止、
步进、循环等）；也可实现任选和顺序动作。
控制方式：采用鼠标和遥控器控制。
陈列柜尺寸：1250×430×1780ｍｍ，陈列柜上下柜整体采用彩色塑钢制作，造型美观，坚固耐用。
《冲压模具设计与制造》陈列柜各柜内容如下：
序号与名称 | 陈列柜内容 | 规格 |
第一柜、 弯曲工艺与弯曲模具 | 1弯曲偏移、2弯曲卸载后的回弹、3 V形件精弯模、4 Z形件弯曲模、5带摆动凸模的弯曲模 |
所有模型均采用二维/三维动画图像配合陈列柜上的内容在电脑上演示各种模具的功能和原理(如模具开模、闭模、出制件的全过程)。同时配合声音解说，生动形象。 |
第二柜 典型弯曲模 | 1自动推件圆形件一次弯曲模、2小圆一次压弯模、3小于90度的U形件弯曲模、4两次弯曲复合模、5滚轴式弯曲模、6带摆块的弯曲模、7带摆动凹模的弯曲模、8大圆一次弯曲模、 | |
第三柜 冲孔模 | 1斜楔式水平冲孔模、2超短凸模的小孔冲模、3全长导向结构的小孔冲模、4悬臂式冲孔模、5冲孔落料连续模 | |
第四柜 复合模 | 1倒装式复合模、2落料与首次拉深复合模、3同时冲三个垫圈的复合模、4正装式复合模 、5冲孔落料复合模 | |
第五柜 拉深模 | 1拉伸扇形单元体变形、2拉深件的起皱与拉裂现象、3无压边圈装置以后各次拉深模、4有压边圈装置首次拉深模、5无压边圈装置首次拉深模、6有压边圈装置以后各次拉深模、7双动压力机刚性压边拉深模 | |
第六柜 落料模 | 1、成形侧刃工作原理、2、矩形侧刃工作原理、3、冲裁件断面情况、4、导板式简单落料模、5、导柱式弹顶落料模、6、冲孔落料连续模7、凸模铆接固定方式、8凸模台阶固定方式 | |
第七柜 级进模 | 1侧刃定距的弹压导板级进模、2、双侧刃定距级进模的排样图、3用挡料销和导正销的冲孔落料级进模、4冲孔落料级进模 | |
第八柜 多工位级进模 | 1钩式自动送料装置、2、加工方向转换机构、3杠杆方向转换机构、4斜滑块方向转换机构、5、摆块方向转换机构 |
HYD-ABC · HYD-ABC型创意组合式轴系结构设计实验箱
本实验箱内共有基本零件共有 68种125件，另配有标准件7类166件，该套轴系是目前国内同类产品中较为齐全，数量多，覆盖教材内容较广的产品其设计先进，加工精细，提供装配方案图例三十一种，有利于开阔丰富学生装的视野，对开展轴系结构设计和轴系结构分析，培养学生的机械设计能力具有明显的效果 性能规格 1.模型材料除标准件外全部用铝合金制作。 2.实验箱尺寸：580×360×200左右 3.实验箱重量；25KG左右。
HYD-ABC型创意组合式轴系结构设计实验箱
本实验箱内共有基本零件共有68种125件，另配有标准件7类166件，该套轴系是目前国内同类产品中较为齐全，数量多，覆盖教材内容较广的产品其设计先进，加工精细，提供装配方案图例三十一种，有利于开阔丰富学生装的视野，对开展轴系结构设计和轴系结构分析，培养学生的机械设计能力具有明显的效果
性能规格
1.模型材料除标准件外全部用铝合金制作。
2.实验箱尺寸：580×360×200左右
3.实验箱重量；25KG左右。
课程与实训项目
按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。
软件与数字资源
可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。
场地与交付准备
明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。
应用与部署
- 适用对象
- 职业院校、应用型院校及专业技能实训场景
- 部署方式
- 按课程、设备型号与工位需求确认配置及安装安排
- 环境条件
- 选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认
