Name: 楼宇消防实训设备
Brand: 弘毅道

了解弘毅道楼宇消防实训设备产品型号、设备图片与产品介绍，面向职业教育与专业实训应用场景。

本页按“楼宇消防实训设备”整理弘毅道硬件实训设备，包含 29 款设备型号。各型号的设备图片、产品介绍与现有配置可展开查阅；具体选型与交付配置按实际教学场景确认。

产品型号与设备介绍

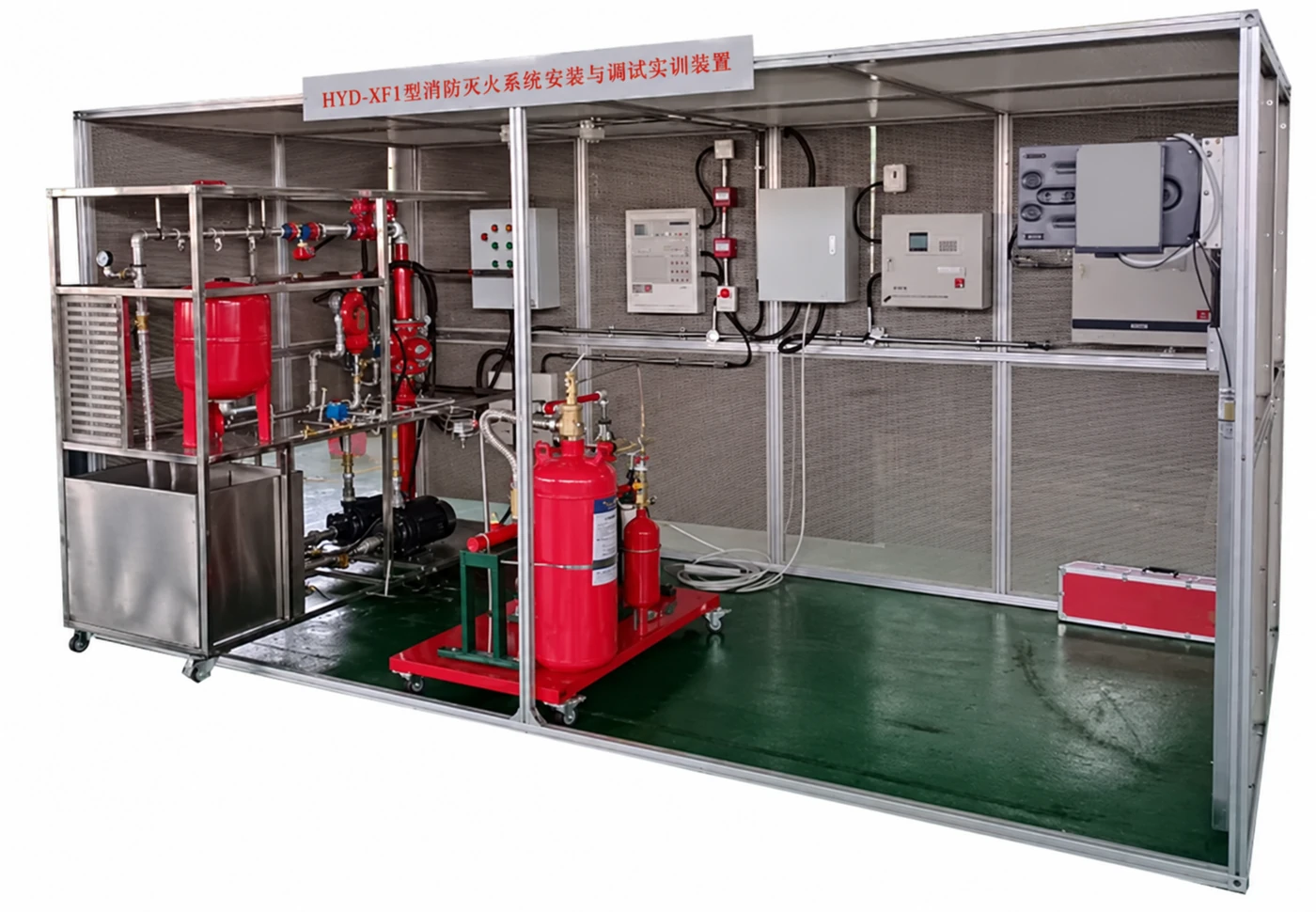

HYD-XF1 · 消防灭火系统安装与调试实训装置弘毅道

HYD-XF1 型消防灭火系统安装与调试实训装置一、产品概述消防灭火系统安装与调试实训装置，以建筑安装行业强国建设平安中国对消防灭火系统安装与调试人才需求为背景，选取消防灭火系统典型工程应用为实训内容，涵盖自动喷水灭火系统、火灾自动报警系统、气体灭火系统、防火卷帘系统、应急照明与疏散指示系统、电气火灾预警系统、可燃气体探测报警系统消火栓灭火系统、模拟排烟系统、消防广播电话系统等技术内容，重点培养学生的消防灭火系统设计、安装、接线、编…

HYD-XF1型消防灭火系统安装与调试实训装置

一、产品概述

消防灭火系统安装与调试实训装置，以建筑安装行业强国建设平安中国对消防灭火系统安装与调试人才需求为背景，选取消防灭火系统典型工程应用为实训内容，涵盖自动喷水灭火系统、火灾自动报警系统、气体灭火系统、防火卷帘系统、应急照明与疏散指示系统、电气火灾预警系统、可燃气体探测报警系统消火栓灭火系统、模拟排烟系统、消防广播电话系统等技术内容，重点培养学生的消防灭火系统设计、安装、接线、编程、调试、运行维护等综合实践技能和技术应用能力，提升学生在消防灭火系统安装与调试、系统运行、管理维护等方面的职业能力，为社会培养一批理想信念坚定，具有良好的人文素质、职业道德和创新意识，精益求精的工匠精神，适应消防行业发展需求的高素质技术技能人才。

二、技术参数

1.输入电源：三相四线～380V±10% 50Hz

2.环境温度：+4℃～+45℃

3.装置容量：＜3kVA

4.外形尺寸：消防喷淋模型：2000mm×750mm×1800mm

模拟房间：2320mm×4000mm×2200mm

5.安全保护：具有漏电自动保护装置

三、主要构成

1、湿式自动喷水灭火系统

模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟一层大楼喷淋灭火系统；模型系统主要由喷淋水泵、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、信号蝶阀、封闭式喷头、试验阀等典型喷水灭火设备构成，能生动模拟大楼内感温式消防喷淋灭火系统的典型结构。

2、火灾自动报警系统

包含火灾报警控制器（联动型）、感烟探测器、感温探测器、可燃气体探测器、手动火灾报警按钮、消火栓报警按钮、火警讯响器、输入/输出模块、总线隔离器等器件，可完成火灾自动报警系统的安装，火灾自动报警系统的布线与各器件间的接线，各消防模块的编码设置，火灾自动报警系统功能调试等实验实训任务。

3、气体灭火系统

包含管网式七氟丙烷灭火装置、气体灭火控制器、感烟探测器、感温探测器、火灾探测器等，可完成气体灭火系统安装，气体灭火系统的布线与各器件间的接线，气体灭火系统调试等实验实训任务。

4、防火卷帘系统

包含消防卷帘门、防火卷帘控制器、感烟探测器、感温探测器、手动释放装置、防火卷帘控制开关等，可完成防火卷帘系统安装，火灾自动报警控制器（联动型）与防火卷帘控制器等器件之间的接线，编码设置，防火卷帘系统调试等实验实训任务。

5、应急照明与疏散指示系统

包含应急照明控制器、应急照明集中电源、双面双向指示灯、单面疏散口指示灯、单面安全出口指示灯、单面右向疏散指示灯、单面左向疏散指示灯、楼层指示灯、应急照明灯等，可完成应急照明与疏散指示系统安装，应急照明控制器、应急照明集中电源及应急照明配电箱的调试等实验实训任务。

6、电气火灾预警系统

包含电气火灾监控设备、输入/输出模块、组合式电气火灾监控探测器、测温式电气火灾监控探测器、声光警报器等，可完成电气火灾预警系统的安装，火灾自动报警控制器（联动型）、声光警报器、剩余电流火灾监控探测器及输入/输出模块的接线连接，电气火灾预警系统的调试等实验实训任务。

7、可燃气体探测报警系统

包含可燃气体报警控制器、输入/输出模块、可燃气体探测器、声光警报器等，可完成可燃气体报警系统安装，火灾自动报警控制器（联动型）、声光警报器、探测器及输入/输出模块的接线连接，可燃气体探测报警系统的调试等实验实训任务。

8、消火栓灭火系统

包含有喷水灭火及消防栓灭火系统等典型结构，能够完成火灾探测、火灾报警、现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程

9、模拟排烟系统

包含由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。

10、消防广播电话系统

包含录放单元、功放单元、广播切换模块、总线火警通讯盘、电话模块、多种消防电话、音箱、音源等组成。系统实验实训功能：能进行电话及广播切换等联动操作演示、紧急通话、电话主机与分机操作、背景音响与火警紧急广播的切换、系统功能设置、线路设计与连接、故障设置、判断及排除等实验和实训，有音源扩展端口，并可与消防系列中其它设备联网进行各种综合实训

11、工器具及材料

包含电动套丝机、操作台、多功能接线钳、管钳、活动扳手、压力表、真空表、编码器、供电线缆、控制线缆、信号线缆、万用表、兆欧表、米尺、螺丝刀、生料带、镀锌钢管、软管、套管、接线端子、号码管、割刀、尖嘴钳、线槽、声强计、秒表、火灾探测器功能试验器等。

四、实训项目

1、湿式自动喷水灭火系统安装与调试

（1）湿式自动喷水灭火系统安装。

（2）消防水泵，自动喷水灭火系统水流指示器、压力开关、信号阀等各器件与火灾自动报警系统的接线。

（3）湿式自动喷水灭火系统运行调试。

2、火灾自动报警系统安装与调试

（1）火灾自动报警系统的安装。

（2）火灾自动报警系统的布线与各器件间的接线。

（3）各消防模块的编码设置。

（4）火灾自动报警系统功能调试。

3、气体灭火系统安装与调试

（1）气体灭火系统安装。

（2）气体灭火系统的布线与各器件间的接线。

（3）气体灭火系统调试。

4、防火卷帘系统安装与调试

（1）防火卷帘系统安装。

（2）火灾自动报警控制器（联动型）与防火卷帘控制器等器件之间的接线。

（3）编码设置。

（4）防火卷帘系统调试。

5、应急照明与疏散指示系统安装与调试

（1）应急照明与疏散指示系统安装。

（2）应急照明控制器、应急照明集中电源及应急照明配电箱的调试。

6、电气火灾预警系统安装与调试

（1）电气火灾预警系统的安装。

（2）火灾自动报警控制器（联动型）、声光警报器、剩余电流火灾监控探测器及输入/输出模块的接线连接。

（3）电气火灾预警系统的调试。

7、可燃气体探测报警系统安装与调试

（1）可燃气体报警系统安装。

（2）火灾自动报警控制器（联动型）、声光警报器、探测器及输入/输出模块的接线连接。

（3）可燃气体探测报警系统的调试。

8、消火栓灭火系统安装与调试

（1）系统结构与设备认识

（2）喷淋灭火系统安装与使用

（3）喷淋灭火系统伺应状态操作

（4）喷淋灭火系统调试

（5）火灾探测与火灾报警

（6）喷淋灭火操作

（7）喷淋系统系统综合操作训练

（8）消火栓灭火原理认识

（9）消防火栓控制操作实训

（10）消防火栓的灭火演练

（11）消防水带的操作演练

9、模拟排烟系统安装与调试

（1）消防排烟系统的认识

（2）消防防烟系统的认识

（3）消防防类系统控制操作

（4）消防排烟系统的手动操作

（5）消防排烟系统的自动操作

（6）消防排烟系统与操联动中心的操作

（7）消防排烟系统的联动编程

（8）消防防烟系统的联动编程

9、消防广播电话系统安装与调试

(1)广播主机的操作，火警状态下紧急广播的切换操作；

(2)单点广播，广播话筒的操作，系统功能设置；

(3)背景音乐下的火警紧急广播切换

(4)无人执勤时应广播的自动切换设置

(5)广播分配主机的操作，软件设置错误的判断与纠正

(6)与消防报警系统的互联操作，线路故障的判断与处理

(7)按线路图将各部分连线，设计并安装一个简易应用系统

b、消防电话部分

(1)火警通讯主机的操作，系统功能设置

(2)主机与电话分机的通讯操作，分机电话的操作

(3)火警电话通讯广播的连接与操作

(4)火警电话记录与录音的播放操作

(5)电话模块接线的操作，与消防报警系统的互联操作

(6)按线路图将各部分连线，设计并安装一个简易应用系统

HYD-GDD05 · 消防管道安装实训装置

HYD-GDD05 型消防管道安装实训装置一、概述：消防管道安装实训装置实训操作区主要针对以上消防设备操作实训动手实践，操作间采用不锈钢型材结构支架，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。消防管道安装实训装置消防水箱采用不锈水箱，表面平整，每个实训区架配配所设备耗材，及安装实训器件，能够实现管材加工和连接：镀锌管管、 PPR 、 UPVC 管的切割、套丝、熔接、连接；配…

HYD-GDD05型消防管道安装实训装置

一、概述：
消防管道安装实训装置实训操作区主要针对以上消防设备操作实训动手实践，操作间采用不锈钢型材结构支架，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。
消防管道安装实训装置消防水箱采用不锈水箱，表面平整，每个实训区架配配所设备耗材，及安装实训器件，能够实现管材加工和连接：镀锌管管、PPR、UPVC管的切割、套丝、熔接、连接；配件和器件的安装：完成消防水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、喷头、水泵器件的安装。

二、功能实训：
1.湿式报警阀的安装实训
2.高位水泵的安装实训
3.消防水泵的安装实训
4.消防延迟器的安装实训
5.消防管路连接操作实训
6.控制系统接线实训
7.系统连接与布线实训
8.消防火灾执行设备安装实训
9.与消防中心设备联网调试编程实训
10.与喷淋子系统联网编程实训
20、管材加工和连接：镀锌管管、PPR、UPVC管的切割、套丝、熔接、连接。
21配件和器件的安装：完成消防水系统中管路配件的安装；
22、完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、喷头、水泵器件的安装。
三、主要配置

序号	产品名称	型号	主要参数	公司	数量	备注
1	闭式喷头	ZF-16			3只
2	水流指示器				1只
3	信号阀	100型			1个
4	信号阀	50型			1个
5	湿式报警阀组	ZF-100型			1个
6	不锈钢水箱	680680620			1只
7	电磁阀	DC24V			3
8	高模拟水箱	680300300			1只
9	防水观察室	680680600	有机玻璃		1只
10	水位浮球阀	DN20			1只
11	压力表	D-100			3只
12	消防泵	单相750W			1台
13	高位水泵	单相750W			1台
14	不锈钢机架	22007501800			一台
15	水管套件	管材与配件,包含手柄球阀、铜球阀、单向阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、三通、90°弯头、一寸活接、6分活接、信号碟阀，湿式报警阀、机三通、等径三通、阴螺纹弯头、阳螺纹接头、外牙直通接头、内牙直通接头、内牙三通接头、三通、弯头、铜转接头、铜活接头、1寸镀锌管、3/4寸镀锌管、等1套			1套
16	压力表	0-0.6MP			3个
17	豪华工具车	设有抽屉及柜子，可移动			1套
18	实训工具	配套工具：包含套丝机、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。1套			1套

HYD-XF-112 · 消防供水设施与自动喷水灭火系统实操培训设备

HYD-XF-112消防供水设施与自动喷水灭火系统实操培训设备 1、消防泵组（增压泵 1 主 1 备），流量、压力满足技能考核要求，水泵控制柜能满足现场电气启停、机械启停、远程启动、联动启动等功能； 2、双电源自动转换星三角控制柜 1 套； 3、就地水泵强启装置 1 套； 4、消防水池 1 套（含：补水管、溢流管、、排污管、液位显示计、电子液位显示计、出水口闸阀、自动进水控制球阀等）； 5、模拟高位消防水箱 1 套（含：含止回阀、…

HYD-XF-112消防供水设施与自动喷水灭火系统实操培训设备

1、消防泵组（增压泵 1 主 1 备），流量、压力满足技能考核要求，水泵控制柜能满足现场电气启停、机械启停、远程启动、联动启动等功能；2、双电源自动转换星三角控制柜 1 套；3、就地水泵强启装置 1 套；4、消防水池 1 套（含：补水管、溢流管、、排污管、液位显示计、电子液位显示计、出水口闸阀、自动进水控制球阀等）；5、模拟高位消防水箱 1 套（含：含止回阀、溢流管、液位计及补水装置、液位显示计、自动进水控制球阀等）；6、稳压设备 1 套（稳压泵 1 主 1 备、稳压罐、稳压泵控制柜、电接点压力表等）；7、供水管路 1 套（包含：各类闸阀、过滤器、软连接、同心异径管、偏心异径管、止回阀、压力表等）；8、湿式系统 1 套，供水干管不小于 Φ 100mm，至少一路供水管安装高度不超过 1.5 米，独立设置一主一备喷淋泵组及其电气控制柜、双电源切换装置，具备符合规范的连锁启动、低压启动9、流量开关启动、联动启动等控制、显示功能，配接独立的火灾自动报警系统。各类型喷头数量满足技能考核需要；10、干式系统 1 套，供水干管不小于 Φ 100mm，至少一路供水管安装高度不超过 1.5 米，空气压缩机可与预作用系统合用，供水设施可与湿式系统合用，配接独立的火灾自动报警系统，各类型喷头数量满足技能考核需要；11、预作用系统 1 套，供水干管不小于 Φ 100mm，至少一路供水管安装高度不超过 1.5 米，空气压缩机可与干式系统合用，供水设施可与湿式系统合用，配接独立的火灾自动报警系统，各类型喷头数量满足技能考核需要；12、雨淋系统、水幕系统 1 套，供水干管不小于 Φ 100mm，至少一路供水管安装高度不超过 1.5 米，供水设施可与湿式系统合用，配接独立的火灾自动报警系统、专门设置喷水演示区、排水设施。各类型喷头数量满足技能考核需要；13、气压维持装置 1 套，（含：空压机、气压维持机构、快速排气阀等）；14、室内消火栓 1 套，（含柜体、消防水带、消防水枪、消火栓按钮、消防软管卷盘、栓阀、闸阀、配件、压力表、管路等）；15、室外消火栓（地上式、地下式各 1，含止回阀、闸阀、管路等）；16、水泵接合器（地上式、地下式、墙壁式、多用式各 1 套，含：止回阀、闸阀、管路等）；17、固定式消防水炮 1 套，；18、末端试水装置 1 套，（含：试水管路、试水接头、压力表、球阀、排水管路等）；19、轻便消防水龙 1 套， Φ 25mm,有衬里水带，长度 30m。

HYD-XF-176 · 消防应急照明和疏散指示系统

HYD-XF-176消防应急照明和疏散指示系统一、系统概述： 1、本设备根据消防照明和疏散批示系统标准，保证消防应急照明和疏散的要求设计。 2、系统由模拟楼层、房间和模拟走道，配备系统有探测器、供电设备及应急电源，应急灯具等， 3、模拟应急照明系统控制电源柜，联动控制中心控制等。二、参数及功能说明： 1、设备整体由喷塑钢喷塑成型，模拟大楼楼层及房间照明。 2、每个楼层分别采用吊顶式安装灯具，采用至少两组以上供电备用方式。 3、每个楼…

HYD-XF-176消防应急照明和疏散指示系统

一、系统概述：1、本设备根据消防照明和疏散批示系统标准，保证消防应急照明和疏散的要求设计。2、系统由模拟楼层、房间和模拟走道，配备系统有探测器、供电设备及应急电源，应急灯具等，3、模拟应急照明系统控制电源柜，联动控制中心控制等。二、参数及功能说明：1、设备整体由喷塑钢喷塑成型，模拟大楼楼层及房间照明。2、每个楼层分别采用吊顶式安装灯具，采用至少两组以上供电备用方式。3、每个楼层都分别安装有走道应急灯。当消防火情时，应急灯应启用，并具配应急电源。4、每层具备消防探测设备可进行对楼层的火灾情况出行探测。5、每楼层都安装有通用照明应急照明疏散指示.6、设备具备与消防控制中心联网端口、能进行与消防中心联网监控应急照明和疏散指示的电气控制.三、技术参数：1.电压：AC220±10％ 50Hz 2.保护：具有漏电保护装置 3.环境温度：+4℃～+45℃ 4.装置容量：＜1000W5.外形尺寸：750mm×450mm×1800mm

HYD-XFDT-5 · 消防电梯控制实训系统

HYD-XFDT-5消防电梯控制实训系统一、电梯的基本功能 A. 超速安全保护系统当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。 B. 轿厢、对重用弹簧缓冲装置缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击…

HYD-XFDT-5消防电梯控制实训系统
一、电梯的基本功能
A. 超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 门安全触板保护装置
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
D. 门机力矩安全保护装置
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
E、厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
G.具有消防应急开关
电梯具有消防应急接口,平时可供客梯正常使用,当出现消防故障时,电梯自动降落至一层,电梯用户不能正常使用电梯,只有专业消防人员才能使用电梯.
二、消防电梯
1)轿厢启动与停止、点动控制实训；
2)轿厢加速与减速的速度控制实训；
3)轿厢平层控制的实训; 护装置实训；
4)限速保护装置实实；
5)信号指示系统实训；
6)轿厢照明控制实训；
7)电梯控制系统实训；
8)电梯控制程序编写下载实训；
9)电梯程序运行与调式实训；
10)消防状态下电梯操作规程:
11)消防联动系统与电梯操作联网操作

HYD-XF-122 · 消防水泡定位射流灭火装置

HYD-XF-122消防水泡定位射流灭火装置自动跟踪定位射流灭火装置（消防水炮）联动报警控制设备1套：（1）火灾报警控制器1台。（2）手动硬启控制盘1台。（3）硬盘录像机1台。（4）水炮远程控制盘1台。（5）21.5寸彩色液晶显示器1台。（6）UPS电源+备用电池1套。（7）信息处理软件及其他组件。 3、自动跟踪定位射流灭火装置（消防水炮）1套：监控半径约为30米，射流半径不少于30米，最大保护半径30米，安装高度3-6…

HYD-XF-122消防水泡定位射流灭火装置
自动跟踪定位射流灭火装置（消防水炮）联动报警控制设备1套：
（1）火灾报警控制器1台。
（2）手动硬启控制盘1台。
（3）硬盘录像机1台。
（4）水炮远程控制盘1台。
（5）21.5寸彩色液晶显示器1台。
（6）UPS电源+备用电池1套。
（7）信息处理软件及其他组件。
3、自动跟踪定位射流灭火装置（消防水炮）1套：监控半径约为30米，射流半径不少于30米，最大保护半径30米，安装高度3-6米，额定工作压力0.6MPA,最大工作压力0.8MPA，工作电压220V，监控50W，扫描50W;通讯方式RS232，定位时间30秒。
4、自动跟踪定位射流灭火装置（消防水炮）现场区域控制箱1个：
消防水炮吊装支架+安装配件1套，包含U型30角钢吊装支架、DN50U型卡、膨胀螺栓等。
6、强电、弱电电气安装线材+配件1套。
7、管路及安装配件1批: DN50消防管、法兰、电磁阀、闸阀、三通、弯头等。
8、消防联动控制中心联网实训操作
能满足《火灾自动报警系统》、《建筑消防系统设计与施工》教学与实训
智能消防泡沫灭火系统
一、产品结构：常见各规格种泡沫灭火系统组件。
二、产品配置：
1、罐式泡沫灭火装置1个，容量70升。
2、手提式泡沫灭火器（水基）1个，容量3升。
3、手提式泡沫灭火器（水基）1个，容量6升。
4、手提式泡沫灭火器（水基）1个，容量9升。
5、烟感探测器2套（不同型号）。
6、温度探测器2套（不同型号）。
7、电气安装器件、线材+配件+报警回路线1套。
能满足《火灾自动报警系统》、《建筑消防系统设计与施工》教学与实训。

HYD-XF127 · 预作用式喷淋灭火实训装置

HYD-XF127预作用式喷淋灭火实训装置一、产品特点模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟大楼预作用喷淋灭火系统；模型系统主要由喷淋水泵、底压充气泵、预作用报警阀、水力警铃、延时器、气压泵、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。二、产品功能 1.喷淋水泵：数量1台功率 750W扬程：30米流量:8立方米/小时 …

HYD-XF127预作用式喷淋灭火实训装置

一、产品特点
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟大楼预作用喷淋灭火系统；模型系统主要由喷淋水泵、底压充气泵、预作用报警阀、水力警铃、延时器、气压泵、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
二、产品功能
1.喷淋水泵：数量1台功率 750W扬程：30米流量:8立方米/小时
2.高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
3.气压泵：220V,,压力0-0.8MPa
预作用报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
玻璃球喷头：数量6个68℃温级(3备)
水流指示器：数量2个灵敏度15L-37.5L/min
感烟探测器：1个，总线编码型，报警电流小2MA通通烟雾体浓渡等级
感温探测器：1个总线编码型，报警电流小2MA、68℃温级
控制方式：控制柜手/自动控制、站控室指令控制
操作方式：手动、自动
三、技术参数
1.电压：AC380±10％ 50Hz
2.保护：具有漏电保护装置
3.环境温度：+4℃～+45℃
4.装置容量：＜5.0kVA
5.外形尺寸：2500mm×800mm×1800mm
四、实训项目
1、预作用喷淋灭火操作
2、预作用充气手动操作训练
3、预作用充气自动操作训练
4、预作用喷淋系统原理认识
5、手动控制的实训
6、火灾真实演示实训
7、消防控制中心联网实训

HYD-XF-151 · 消防供配电实训系统

HYD-XF-151消防供配电实训系统 1）消防供配电监控系统和实训部分、智能消防系统供配电实训系统中所有设备由本供配电监控系统提供。进线采用模拟两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。并设置有模拟备用发电机系统。 2）通过各路操作开关、下位机部分：采用控制模块实现数据采集与控制，采集各供电线路供电情况，控制各断路器的分、合闸。 3）上位…

HYD-XF-151消防供配电实训系统

1）消防供配电监控系统和实训部分、智能消防系统供配电实训系统中所有设备由本供配电监控系统提供。进线采用模拟两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。并设置有模拟备用发电机系统。
2）通过各路操作开关、下位机部分：采用控制模块实现数据采集与控制，采集各供电线路供电情况，控制各断路器的分、合闸。
3）上位机部分：采用组态软件，与下位机PLC控制器采用PPI通信。上位机界面中（触摸屏）可整体监测供配电系统结构，并可提供对电力网络出现的故障告警并快速定位和采取相应措施。

HYD-XFGZ-169 · 消防控制中心消防电话中心消防广播中心实训系统

HYD-XFGZ-169消防控制中心消防电话中心消防广播中心实训系统一、系统功能 1消防控制中心系统具备火灾的自动报警、手动报警、通信和网络信息报警，并应实现火灾救灾设备的控制及与相关系统的联动控制。 2、火灾自动报警系统由设置在控制中心的中央级监控管理系统、楼宇管理级监控管理系统、现场级监控设备及相关通信网络等组成。 3、火灾自动报警系统的中央级监控管理系统宜由管理员工作站、打印机、通信网络、不间断电源和显示屏等设备组成，并具备下列…

HYD-XFGZ-169消防控制中心消防电话中心消防广播中心实训系统

一、系统功能
1消防控制中心系统具备火灾的自动报警、手动报警、通信和网络信息报警，并应实现火灾救灾设备的控制及与相关系统的联动控制。
2、火灾自动报警系统由设置在控制中心的中央级监控管理系统、楼宇管理级监控管理系统、现场级监控设备及相关通信网络等组成。
3、火灾自动报警系统的中央级监控管理系统宜由管理员工作站、打印机、通信网络、不间断电源和显示屏等设备组成，并具备下列功能：
(1)接收全线火灾灾情信息，对线路消防系统、设施监控管理；
(2)发布火灾涉及有关模拟消防设备的控制命令；
(3)与各级火灾自动报警系统进行通信联络；
4、火灾自动报警系统的由火灾报警控制器、消防控制室图形显示装置、打印机、不间断电源和消防联动控制器手动控制盘等组成，并应具备下列功能：
(1)与火灾自动报警系统中央级管理系统及本站现场级监控系统间进行通信联络；
(2)管辖范围内实时火灾的报警，监视各站级管辖内火灾灾情；
(3)采集、记录火灾信息，并报送火灾自动报警系统中央监控管理级；
(4)显示火灾报警点，防、救灾设施运行状态及所在位置画面；
(5)控制消防救灾设备的启、停，并显示运行状态；
(6)发布火灾联动控制指令。
5、火灾自动报警系统现场控制级由输入输出模块、火灾探测器、手动报警按钮、消防电话及现场网络等组成，并应具备下列功能：
(1)监视模拟各管辖范围内灾情，采集火灾信息；
(2)消防泵的低频巡检信号、运行状态、设备故障、管压力信号；
(3)监视消防电源的运行状态；
(4)监视各级所有消防救灾设备的工作状态。
6、广播消防电话监控中心可通过电话呼叫，通知消管人员，并自动记录通话语音，管理人员可通用户权限查阅通话记录
（1）通过安装在消防通道及应急消防点话机与消防电话中心联接，便于消防火灾点可通过消防人员紧急通知消防管中心。
（2）消管中心可通广播中心机进行广播
（3）广播中心具用自动火灾广播和人员喊话等功能，
（4）背景音播放与火灾自大动切换等功能
二、技术参数：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜1000W
3.外型尺寸：2000×700×190cm3
4.安全保护：具有漏电自动保护装置
三、实训项目
1、喷淋灭火系统与消防报警系统联动
2、消防联动主机的设置
3、消防联动主机的联动编程
4、消防探测器的便用与编码
5、消防系统模块的作用与联接
6、广播主机的操作，火警状态下紧急广播的切换操作
7、单点广播，广播话筒的操作，系统功能设置；
8、背景音乐下的火警紧急广播切换
9无人执勤时应广播的自动切换设置
10、广播分配主机的操作，软件设置错误的判断与纠正
11.与消防报警系统的互联操作，线路故障的判断与处理
12.火警通讯主机的操作，系统功能设置
13.主机与电话分机的通讯操作，分机电话的操作
14、监控中心管理软件的使用
15、联动控制中心与消火栓系统联动操作
16、联动控制中心与气体灭火系统联动操作
17、联动控制中心与防排烟系统联动操作
18、联动控制中心与防火门控制系统联动操作

HYD-FZ155 · 诮防照明监控系统实训装置

HYD-FZ155 消防照明监控系统实训装置一、功能概述： 1.本实验系统要求由三部分构成：照明系统控制屏、照明演示柜、软件工程。 2.照明系统控制屏设有4个楼层配电箱、2个中间配电箱、1个航空障碍照明配电箱、 3.1个地下停车场配电箱、1个应急照明配电箱、10种场所的照明为对象，按照不同场所的照明分别设置不同的照明控制方式，其中楼道照明采用了触摸延时开关、人体感应开关、单板开关、声控开关对不同楼道照明进行控制。 4.控制模块通过总…

HYD-FZ155消防照明监控系统实训装置
一、功能概述：1.本实验系统要求由三部分构成：照明系统控制屏、照明演示柜、软件工程。2.照明系统控制屏设有4个楼层配电箱、2个中间配电箱、1个航空障碍照明配电箱、3.1个地下停车场配电箱、1个应急照明配电箱、10种场所的照明为对象，按照不同场所的照明分别设置不同的照明控制方式，其中楼道照明采用了触摸延时开关、人体感应开关、单板开关、声控开关对不同楼道照明进行控制。4.控制模块通过总线通信协议组网和上位机软件系统对不同场所的不同照明进行远程控制。5.照明演示柜为楼宇照明控制部分的演示对象，仿实物化设计，属于半实物。6.模拟楼采用分层结构，能模拟楼层整体照明效果，实物模式，分为五层结构，分别是体现多种照明场景。照明场景，可模拟9种场所：航空，卧室，客厅，经理办公室，员工办7.公室，多功能会议厅，大堂，地下停车场和楼道，其中多功能会议厅具有多种情景。整个照明演示系统分别设有频闪灯、白炽、荧光灯、筒灯和安全出口，能真实模拟各场所对照明控制以及照明效果的要求。8.下位机系统要求采用数字控制器，实现现场数据的采集和开关控制，并可完成照明线路的控制，通过总线与上位机系统通信。通过编程软件可设置控制器程序。9.上位机监控系统采用组态软件编写，配备监控系统软件实现对照明系统的远程监控。二、技术规格：1.输入电源：三相四线（AC 380V±10% 50Hz）2.工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m3.装置容量：<5.0kVA4.外形尺寸：对象系统755mm×450mm×1812mm、5.控制屏1512mm×800mm×1645mm6.安全保护：具有漏电自动保护功能三、完成的教学内容：1.常用灯具的认知与应用2.照度传感器认知与应用3.动静探测器认知与应用4.遥控照明控制器认知与应用5.照明灯具及普通控制设备的安装和调试控制6.应急照明设备的控制7.时间表控制模式下照明线路组建和控制8.情景切换控制模式下照明线路组建和控制9.远程强制控制模式下照明线路组建和控制10.动态控制模式下照明线路组建和控制11.楼宇照明运行线路整体设计

HYD-XL-1 · 消防自动报警联动实训系统装置

HYD-XL-1 型消防自动报警联动实训系统装置一、设备图片：二、系统概述：本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机…

HYD-XL-1型消防自动报警联动实训系统装置
一、设备图片：
二、系统概述：
本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。
三、技术参数
1、实训台工作电源：AC220V±10% 50Hz
2、工作环境：环境温度范围为-20℃～+45℃ 相对湿度＜85%
3、外形尺寸：1580mm×700mm×1800mm
四、实训内容
1、系统设备认识及接线操作
2.、报警控制器、短路隔离器、联动接口模块的的安装与连接
3、火灾显示盘的安装、连接与使用
4、各种火灾探测器的安装与连接
5、智能输入、输出模块、声光报警器、报警按钮的安装与连接
6、元件地址编码设置
7、系统的管理操作
8、系统的数据查询操作
9、设备启停操作
10、.单点操作
11、联动编程
12、线路故障的判断与处理
13、程序设置错误的判断与纠正
14.、设计并安装一个简易应用系统
五、基本配置
1、电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
2、楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3、火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4、火灾显示盘
GK712火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6.输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、实验室安全管理平台软件
1）该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
2）通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
3）密码上电管理功能，只有密码输入正确才能给实验台上电
4）在联网状态，教师通过手机APP，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
5）可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。

HYD-LY-02A · 消防广播电话系统实训装置

HYD-LY-02A消防广播电话系统实训装置一、设备参数及性能： 1、装置组成：本系统元器件全部采用实物，整个实训装置主要由录放单元、功放单元、广播切换模块、总线火警通讯盘、电话模块、多种消防电话、音箱、音源等组成。系统实验实训功能：能进行电话及广播切换等联动操作演示、紧急通话、电话主机与分机操作、背景音响与火警紧急广播的切换、系统功能设置、线路设计与连接、故障设置、判断及排除等实验和实训，有音源扩展端口，并可与消防系列中其它设备联…

HYD-LY-02A消防广播电话系统实训装置

一、设备参数及性能：1、装置组成：本系统元器件全部采用实物，整个实训装置主要由录放单元、功放单元、广播切换模块、总线火警通讯盘、电话模块、多种消防电话、音箱、音源等组成。系统实验实训功能：能进行电话及广播切换等联动操作演示、紧急通话、电话主机与分机操作、背景音响与火警紧急广播的切换、系统功能设置、线路设计与连接、故障设置、判断及排除等实验和实训，有音源扩展端口，并可与消防系列中其它设备联网进行各种综合实训2、系统技术指标：(1)工作电压：单相三线220V±5% 50Hz，整机容量：＜200W；(2)外型尺寸：教学系统，150×70×180cm3(3)安全保护：具有漏电自动保护装置，故障设置：具有故障设置系统二、可以做的实训项目：1、消防广播部分(1)广播主机的操作，火警状态下紧急广播的切换操作；(2)单点广播，广播话筒的操作，系统功能设置；(3)背景音乐下的火警紧急广播切换(4)无人执勤时应广播的自动切换设置(5)广播分配主机的操作，软件设置错误的判断与纠正(6)与消防报警系统的互联操作，线路故障的判断与处理(7)按线路图将各部分连线，设计并安装一个简易应用系统b、消防电话部分(1)火警通讯主机的操作，系统功能设置(2)主机与电话分机的通讯操作，分机电话的操作(3)火警电话通讯广播的连接与操作(4)火警电话记录与录音的播放操作(5)电话模块接线的操作，与消防报警系统的互联操作(6)按线路图将各部分连线，设计并安装一个简易应用系统三、设备技术参数：1、广播录放盘：广播录放盘一套，要求采用计算机控制技术，整机高可靠、操作简洁直观，多项自动功能，体现以人为本的设计思想。上电方式（复位、正常、线路1），四种钟声后面板可置，方便用户遥控电源启动。32分钟99段电子录音机，联动自动录音，事故状态下无人值守自动播放。采用平插盒式磁带放音机，自动翻面、循环播放，非事故状态下自动播放。完美的话筒工作系统：手持键控启动、“叮咚”提示音进入、小音量背景音乐、防音频回馈肃叫、软切换音源、循环放音可选。两个各自独立的音频输出口：事故广播输出口和正常广播输出口。正常广播输出口在事故启动时依然输出背景音乐，适用于非事故地区的不间断广播。正常启动下，两个输出口输出同样的信号；事故启动下，仅有事故广播输出口输出事故广播信号，而正常广播输出口继续输出事故启动前的背景音乐信号。两个标准外线输入口：外线1（可控口）。外线2（非启动口）。联动控制口，紧急情况下可自动启动。联动检查口，随时检查连接是否良好。联动回答口，事故启动期间送出回答信号。遥控24V输出口，事故启动期间送出24V电平，可遥控其它设备启动。操作方便的按键式监听音量调节，关机时储存音量。软件程序可升级，满足用户特殊使用要求。2、功率放大器：功率放大器二套，要求选全触摸按键开关、32级音量数字控制、音量储存记忆，开机自动赋值、放音音量LED条形显示表、输出电平LED条型显示表、高速反应锁存式输出过载保护、输出短路保护，自动复原、开机延时输出保护、供电具有欠压和过压保护采用大型散热器散热，并有过热保护功能过载显示灯，告警显示灯，告警输出时可供给联动控制器信号外控启动端口，自动上电，实现语音报警广播的联动功能供电电源：直流供电型：DC24V±4V；交直流供电型：AC220V，DC24V±4V；交流供电型：AC220V输出特性：定压120V使用条件：①温度：－10℃至40℃②湿度：≤90%RH储存条件：①温度：－15℃至45℃②湿度：≤80%RH谐波失真：63Hz-16KHz ≤5%频率特性：63Hz-16KHz ≤1dB输入电平：0 dB输入阻抗：平衡式 600（欧姆）信噪比：①低阻传声器：≥55dB ②线路输入：≥70dB电压调整率：≤2dB3、火警对讲电话主机：火警对讲电话主机一套，要求选总线型的，并具有以下全部功能和指标：实现主机与分机的点对点双向呼叫及语音对讲；能录入用户信息，在有火警发生时自动拨通预设报警电话将用户信息发送出去；带有隔离接口，能够与网上其它节点通信，接受火灾报警控制器传送的火警和故障信息，或将对讲电话的工作状态传送给报警控制器；有自动寻呼功能，能够在接受到火警或故障信息后，自动拨通用户设置的自动寻呼号，将火警或故障发生部位发送至用户寻呼机上；有不少于5分钟的对讲录音功能，能自动记录最近5分钟内的通话；能同时与6台分机对讲；编址分机有两种形式，一种为带对讲手柄的壁挂型，另一种为墙壁插孔型；有四组各40个部位的一对一呼叫按钮。工作电源：DC26.5V±1V，≤0.5A;信号制式：DTMF;失真：≤5%（at 1KHz）;信噪比：≥40dB;负载能力：系统可连接多达160台编址插件，其中可有多达16台壁挂式编址分机，主机可同时与6台分机通话;使用环境：温度：-10℃ ～+50℃;湿度：< 95%（40℃）不结露。4、火警对讲电话分机：火警对讲电话分机二套，要求选同主机配套的。5、电话接口模块：电话接口模块二套，主机可通过此模块与普通电话分机相互呼叫。工作电压DC24V±2V 工作温度O℃～40℃线路信号电平：DTMF方式传输衰耗 ≤5dB编码方式七位二进制温度 -10℃～50℃ 湿度 ≤95％RH(40℃±2℃) 7、广播切换模块：广播切换模块一套，要求选用于在防火分区中直接以编码方式对消防广播进行分区切换或楼层切换，也可用于防火分区内背景广播与消防广播之间的切换控制。工作电压DCl 8V～24V 静态电流800uA动作电流2．0mA h形尺寸：1 00mm×80mm x 35mnl触点容量DC30V／2A AC 125V／1A使用环境温度：-10℃～50℃ 湿度 ≤95％RH(40℃±2℃)8、吸顶音箱：吸顶音箱二套。额定输入音频电压100V～120V 输出功率：3W特性阻抗：80Ω 特性灵敏度：90士3dB

HYD-XF-177 · 消防通风排烟系统

HYD-XF-177消防通风排烟系统一、系统概述： 1.本设备根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。 2.系统由模拟配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成 3.模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜\DDC控制器、Lon Maker软…

HYD-XF-177消防通风排烟系统

一、系统概述：1.本设备根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。2.系统由模拟配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成3.模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜\DDC控制器、Lon Maker软件、力控软件、以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。4.加压送风机采用多翼式离心风机。5.加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式。6.排烟防火防由控制执行器、渡锌钢板制作而成。7.排烟风机采用轴流风机，能在280度条件下作不小于30Min8.排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。9.排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时自动打开二、技术参数1.电压：AC220±10％ 50Hz2.保护：具有漏电保护装置3.环境温度：+4℃～+45℃4.装置容量：＜1000W5.外形尺寸：1800mm×800mm×1800mm三、实训项目1.消防排烟系统的认识2.消防防烟系统的认识3.消防防类系统控制操作4.消防排烟系统的手动操作5.消防排烟系统的自动操作6.消防排烟系统与操联动中心的操作7.消防排烟系统的联动编程（需配消防报警主机）8.Lon Maker软件制作下位机工程9.力控组态软件制作上位机工程

HYD-XF-132 · 消防卷帘门系统实训装置

HYD-XF-132 消防卷帘门系统实训装置一、系统概述：系统由模拟房间防烟卷帘门模拟卷帘门在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探测器报警，火灾信号送到卷帘门控制柜，控制柜发出启动信号，卷帘门自动降到设定的位置（特殊部位的卷帘门一降到底），如果感温探测器报警，卷帘门才降到底。二、系统组成由模拟房间、卷帘门、卷帘门控制柜、火灾报警控制器、火灾探测器、以及相应的联动控制系统组成二、技术参数： 1、电压：AC220±…

HYD-XF-132消防卷帘门系统实训装置

一、系统概述：
系统由模拟房间防烟卷帘门
模拟卷帘门在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探测器报警，火灾信号送到卷帘门控制柜，控制柜发出启动信号，卷帘门自动降到设定的位置（特殊部位的卷帘门一降到底），如果感温探测器报警，卷帘门才降到底。
二、系统组成
由模拟房间、卷帘门、卷帘门控制柜、火灾报警控制器、火灾探测器、以及相应的联动控制系统组成
二、技术参数：
1、电压：AC220±10％ 50Hz
2、保护：具有漏电保护装置
3、环境温度：+4℃～+45℃
4、装置容量：＜1000W
5、外形尺寸：1800mm×800mm×2000mm
四、操作实训：
1、消防卷帘门系统的认识
2、消防卷帘门系统的手动操作
3、消防卷帘门系统的自动操作
4、消防卷帘门系统与联动中心的操作
5、消防卷帘门系统防动控制编程
五、主要配置清单

序号	名称	参数	数量	备注
1	消防卷帘门模拟间	工业铝型材制作	1间
2	电动卷帘门	由帘板、卷简体、导轨、电气传动等部分组成。	1套
3	卷帘电机		1台
4	电气控制合		1个
5	感温探测器	总线型	1只
6	感烟探测器	总线型	1只
7	电气控制箱	500400150	1套
8	消防控制主机		1台
9	消防应急电源		1套
10	手动报警按钮	总线型	1只
11	声光报警器	DC24V	1只
12	输入模块	总线型	1只
13	输入输出模块	总线型	1只

HYD-PY-123 · 防烟排烟系统实训装置

HYD-PY-123防烟排烟系统实训装置一、系统概述：防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成二、技术参数 1、输入电源：三相四线（或三相五线）～380V±10% 50Hz 2、工作…

HYD-PY-123防烟排烟系统实训装置

一、系统概述：防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成二、技术参数1、输入电源：三相四线（或三相五线）～380V±10% 50Hz2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m3、装置容量：＜3.8kVA4、通风系统台：外形尺寸：2000mm×800mm×2000mm 控制柜尺寸：600mm×700mm×1600mm5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准6、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m7、教学一体机：32寸内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线三、系统特点整机系统由三部分组成：1）、风系统整体放置在一个2000mm×1000mm×800mm平台上，可移动，平台上风系统由不燃材料制作，系统中设置有阀门，风机，子系统，出风口等。2）控制系统：系统各种模拟信号组成，可模拟一定情况下的在火灾发生时的控制方式。3）教学一体机：教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系1、风系统的完整性、：与实际中的通风系统、控制功能、保护功能、显示功能完全一致。2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。4。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。5、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。6、DDC数字量控制模块2个，16路AI输入，6路DO输入，8路DO输出7、触摸式一体教学平台,内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线8、教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系9、显示仪表：仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度，对比关系。四、系统配置1、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成2、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。3、加压送风机采用多翼式离心风机，4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，5，70度排烟防火防由控制执行器、不燃材制作而成。6、排烟风机采用轴流风机，能在280度条件下作不小于30Min7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。8、排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开五、操作实训：1、消防排烟系统的认识2、消防防烟系统的认识3、消防防类系统控制操作4、消防排烟系统的手动操作3、消防排烟系统的自动操作4、消防排烟系统与操联动中心的操作5、消防排烟系统的联动编程6、消防防烟系统的联动编程六、配置表

序号	设备名称	数量	备注
1	CO2传感器	1个	4-20MA
2	湿度传感器	1个	4-20MA
3	铝型材框架	1个	4040MM铝型材框架24001000*1600
4	温度传感器	1个	4-20MA
6	压差开关	1个
7	烟雾传感器	2套	高精度烟雾浓度检测采集模块气体变送器
8	70防火阀	2套
9	DDC控制模块，	2套	16路AI输入，6路DO输入，8路DO输出
10	回风道管路	1套	按要求
11	通风管路	5米	定制
16	出风口	若干
12	排风风机	1套	180W/220V
13	电气控制箱		500400150
14	声光报警器
15	送风机
16	编程软件	1个
17	应用程序	1个	动画演示
18	仪表
19	触摸式一体教学平台		内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线

HYD-LY-187 · 楼宇消防自动化系统综合实训装置

HYD-LY-187 型楼宇消防自动化系统综合实训装置一、系统概述楼宇消防自动化系统综合实训装置即消防联动控制中心及喷淋灭火系统实训装置”依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统的典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火，等演示性实训项目和消防管理中心，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火…

HYD-LY-187型楼宇消防自动化系统综合实训装置

一、系统概述
楼宇消防自动化系统综合实训装置即消防联动控制中心及喷淋灭火系统实训装置”依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统的典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火，等演示性实训项目和消防管理中心，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；操作管理中心的联接，同时与广播电话中心联网，完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用知名品牌设备，稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、具有消防联动、广播、电话为一体的自动控制、编程实训等功能
7、具有各种类型探测，可探测烟雾，可燃气体、温度等。
8、具有扩展实验功能端，可通过扩展端联接喷水设备，探测设备、广播设备等。
三、基本配置及参数
1.喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台功率 750W 扬程：30米流量:8立方米/小时
高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
预作用报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
玻璃球喷头：数量6个68℃温级
水流指示器：数量2个灵敏度15L-37.5L/min
感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
感烟探测器：1个，非总线型，报警电流小2MA普通烟雾体浓渡等级
感温探测器：1个非总线型，报警电流小2MA、68℃温级
感温探测器：1个总线编码型，报警电流小2MA、68℃温级
气体探测器1个，总线型、报警电流小2MA、
2、电源控制屏（全不锈结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
4、火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)1个总线回路，可连接254个现场器件
5、火灾显示盘
火灾显示盘通过总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
6、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
7、输入模块、控制模块输入模块
主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
8、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
9、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
10、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放，背景音源功放
14、消防电话系统
总线电话通讯盘，电话分机，电话模块等。
三、技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜3000kVA
4、外形尺寸：3000mm×680mm×2000mm
5、安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9、消防喷水手自动控制的实训
10、火灾真实演示实训
11、喷淋灭火系统与消防报警系统联动
12、消防联动动主机的设置
13、消防联动主机的联动编程
14、消防探测器的便用与编码
15、消防系统模块的作用与联接
16、广播主机的操作，火警状态下紧急广播的切换操作；
17、单点广播，广播话筒的操作，系统功能设置；
18、背景音乐下的火警紧急广播切换
19、无人执勤时应广播的自动切换设置
20、广播分配主机的操作，软件设置错误的判断与纠正
21.与消防报警系统的互联操作，线路故障的判断与处理
22.火警通讯主机的操作，系统功能设置
23.主机与电话分机的通讯操作，分机电话的操作
24.系统原理桔构与管网设计
25.系统参数的设置功能
26.与消防广播系统的联网编程功能
27、报警点的设置功能
28、消防系统各子系统的网络平台构建功能
29、平面图的导入和配置的功能

HYD-XFKD-56 · 消防联动控制及消火栓灭火系统实训装置

HYD-XFKD-56消防联动控制及消火栓灭火系统实训装置一、系统特点 1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵 2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制 3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化 4、喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强 5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证 6、超大触屏监控，10寸触…

HYD-XFKD-56消防联动控制及消火栓灭火系统实训装置

一、系统特点
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、超大触屏监控，10寸触屏控制，
7、PLC采集系统
二、基本配置及参数
1.喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台功率 750W 扬程：30米流量:8立方米/小时
高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
玻璃球喷头：数量6个68℃温级
水流指示器：数量2个灵敏度15L-37.5L/min
感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
感温探测器：1个总线编码型，报警电流小2MA、68℃温级
温度传感器：1个，总线型，报警电流小2MA、68℃温级
2、消火栓设备：
（1）由水枪、水带、消火栓组成。稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统。
（2）单出口消火栓、双出口消火栓各2个， DN65。锦纶水带：65mm，长度13m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
（3）给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
（4）给水管道：直径100mm镀锌钢管；阀门：止回阀、闸阀、安全阀。所有阀门均满足消防系统规范标准的要求并具有检验证明；
（5）屋顶消火栓，供消火栓给水系统检查试用之用。单出口消火栓：DN65；水泵接合器，消防水池，消防水箱等组成。　
2、电源控制屏（全不锈结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
3、火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4、火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放，背景音源功放
14、消防电话系统
总线电话通讯盘，电话分机，电话模块等。
15、气体钢瓶组
用于气体火灾灭火用，
三、技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜3000kVA
4、外形尺寸：3000mm×680mm×2000mm
5、控制台尺：550*600*750MM
6、安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9；PLC的控制操作实训（选做）
10．触摸屏组态的操作实训，
11；消防喷水手自动控制的实训
12，火灾真实演示实训
13喷淋灭火系统与消防报警系统联动
14消防联动动主机的设置
15.消防联动主机的联动编程
17.消防探测器的便用与编码
18.消防系统模块的作用与联接
19.广播主机的操作，火警状态下紧急广播的切换操作；
20.单点广播，广播话筒的操作，系统功能设置；
21.背景音乐下的火警紧急广播切换
22.无人执勤时应广播的自动切换设置
23.广播分配主机的操作，软件设置错误的判断与纠正
24.与消防报警系统的互联操作，线路故障的判断与处理
25.火警通讯主机的操作，系统功能设置
26.主机与电话分机的通讯操作，分机电话的操作
27、管网式早期报警系统的作用
28、管网式早期探测器的安装
29、管网式早期探测器的认识
30、管网式早期探测器的联机调试
31、管网式早期探测控制系统的安装
32、管网式早期探测控制系统的模拟实训
33、系统原理桔构与管网设计
34、消防报警联动监控计算机中心软件的操作培训资料
35、平面图的导入和配置的功能
36、报警点的设置功能
37、系统参数的设置功能
38、CRT图的制作与导入功能
39、与消防广播系统的联网编程功能
40、消防点的网络构架与网络协议功能
41、消防系统各子系统的网络平台构建功能

HYD-LYXF-1 · 消防联动控制中心灭火系统综合实训台

HYD-LYXF-1消防联动控制中心灭火系统综合实训台一、系统概述消防联动控制中心及喷淋灭火系统实训装置依据《建筑消防设计规范》进行标准设计，该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统、消火栓系统典型结构，能够完成火灾探测，火灾报警，现场灭火，气体灭火报警等演示实训项目和消防管理中心，同时还能清楚地展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了…

HYD-LYXF-1消防联动控制中心灭火系统综合实训台

一、系统概述
消防联动控制中心及喷淋灭火系统实训装置依据《建筑消防设计规范》进行标准设计，该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统、消火栓系统典型结构，能够完成火灾探测，火灾报警，现场灭火，气体灭火报警等演示实训项目和消防管理中心，同时还能清楚地展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解。
喷淋系统与联动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；气体灭火报警系统与操作管理中心的联接，同时与广播电话中心联网，完全实现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇消防中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的实训教学。
二、产品特点
（1）具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵；
（2）本身自带控制器，可实现本地控制，也可实现消防报警联动控制；
（3）模型框架和水箱等主要部件全部使用不锈钢器件；
三、技术参数及配置
基本配置及参数
1、喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
2、消火栓设备
（1）由水枪、水带、消火栓组成。稳压装置主要由小进口气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中由消火栓水泵机组构成一套消防栓喷淋系统。
（2）给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
3、电源控制屏（全不锈结构）
提供交流电源：三相交流电380V 50Hz，带有过流保护
4、火灾报警控制器（联动型）
5、火灾显示盘
6、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
7、输入模块、控制模块输入模块
主要用于压力开关等信号检测，控制模块主要用于水泵等联动设备。
8、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯（红），同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮（绿色），复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放，背景音源功放
14、消防电话系统
总线电话通讯盘，电话分机，电话模块等。
15、气体灭火系统
气体灭火系统模型包括烟雾探测器、手动报警按钮、声光报警器、放气显示屏、手自动转换开关等消防联动设备，实现与消防喷淋报警主机通讯联动报警功能。

HYD-PLXF-158 · 自动喷淋及消防栓灭火系统实训装置

HYD-PLXF-158 自动喷淋及消防栓灭火系统实训装置一、系统功能： 1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵 2.模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制） 3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化 4.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强 5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证 6.消火…

HYD-PLXF-158自动喷淋及消防栓灭火系统实训装置

一、系统功能：
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制）
3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6.消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。
7.单出口消火栓、消火栓箱各2个， DN50。锦纶水带：20mm，长度13m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
8、给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
9、灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）
二、产品特点
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
三、技术参数
1.电压：AC380±10％ 50Hz
2.保护：具有漏电保护装置
3.环境温度：+4℃～+45℃
4.装置容量：＜5.0kVA
5.外形尺寸：4000mm×800mm×1800mm
6.流量：0-45（L/S）效率：79（%）
7.压力：0-2.5（MPa）转速：2900（r/min）
8.泵轴位置：边立式
9.叶轮结构：闭式
10.叶轮数目：3-10
11.叶轮吸入方式：单吸式
12.供水流量：消防泵:1.3L/s; 稳压泵:1.3 L/S 　
13.供水压力：消防泵:0~1.1kW;稳压泵:0~0.75kW 　
14.水泵数最：消防泵2台;稳压泵2台（一用一备）
15.单泵功率：消防泵:1.1KW；稳压泵:0.75MPa
16.恒压精度：<0.01MPa
17.控制方式：控制柜手/自动控制、站控室指令控制
18.操作方式：手动、自动
四、实训项目：
1.系统结构与设备认识
2.喷淋灭火系统安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控使用（选做）
8.喷淋系统系统综合操作训练
9.喷淋灭火系统与消防报警系统联动（选做）
10.消火栓灭火原理认识
11.消火栓控制操作实训
12.消火栓的灭火演练
13.消防水带的操作演练

HYD-ZDPL-8 · 喷淋灭火系统实训装置

HYD-ZDPL-8喷淋灭火系统实训装置一、系统概述 “喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和…

HYD-ZDPL-8喷淋灭火系统实训装置

一、系统概述
“喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
三、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.环境温度：+4℃～+45℃
3.装置容量：＜3000kVA
4.外形尺寸：2400mm×700mm×1800mm
5.安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控使用
8.喷淋系统系统综合操作训练
9.喷淋灭火系统与消防报警系统联动（选做）
五、基本配置
1.豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
2.灭火控制柜
(1)灭火控制器
灭火控制器使用单片机作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能，同时可实现本地控制和联动控制切换功能
(2)灭火控制柜
灭火控制柜由电源开关、电压源指示、状态指示灯（烟感探测器、水流指示器、信号碟阀、压力开关）、声光报警器、手动控制装置等部分组成，可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能，同时具有联动控制接口，可以接受其它消防报警系统的联动控制信号
3.喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台功率 750W 扬程：30米流量:8立方米/小时
高位水泵模拟气压罐：数量1台容积50升，功率 750W 扬程：30米，0.3MP
湿式报警阀：数量1台口径：Ф100mm 额定工作压力1.2MPa
玻璃球喷头：数量至少6个 68℃温级
水流指示器：数量至少2个灵敏度15L-37.5L/min
感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
感温探测器：1个总线编码型，报警电流小2MA、68℃温级
燃气探测器：1个总线编码型，报警电流小2MA、普通气体浓渡等级
温度传感器：1个，100PT电阻2MA、

HYD-LY-58L · 消防控制中心及火灾报警联动实训系统

HYD-LY-58L消防控制中心及火灾报警联动实训系统一、产品概述：本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心，对整…

HYD-LY-58L消防控制中心及火灾报警联动实训系统

一、产品概述：
本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。
二、参数及性能：
1、装置组成：
本系统全部器件均采用实物，整个实训装置主要由计算机、编程软件、监控软件、网络适配器等组。
2、软件系统功能，CAD平面软件，CRT，设计软件，CRT运行软件，可过CAD平面设置各种消防布局图，CRT图形在平面图中按实际探测器点进行配置，功能强大，运行操作方便快捷。
3、系统实训功能：
能对整个智能楼宇消防系统进行监控并可进行平面图导入、画面布局、报警点设置等。
三、技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜1500W
3.控制中心台外型尺寸： 180×95×115cm3；
4.演示控制实训台尺寸：150×65×180cm3
四、实训项目
1.消防报警联动监控计算机中心的操作
2.平面图的导入和配置操作
3.报警点的设置操作
4.制控系统的管理
5.自动消防喷水系统的联网实训、
6.消防联动系统的联网实训、
7.消防广播系统的联网实训、
8.消防联动动主机的设置
9.消防联动主机的联动编程
10.消防探测器的便用与编码
11.消防系统模块的作用与联接
12.广播主机的操作，火警状态下紧急广播的切换操作；
13.单点广播，广播话筒的操作，系统功能设置；
14.背景音乐下的火警紧急广播切换
15.无人执勤时应广播的自动切换设置
16.广播分配主机的操作，软件设置错误的判断与纠正
17.消防报警系统的互联操作，线路故障的判断与处理
18.火警通讯主机的操作，系统功能设置
19.主机与电话分机的通讯操作，分机电话的操作
20.系统原理桔构设计
21.消防报警联动监控计算机中心软件的操作培训资料
五、基本配置硬件参数
1.电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
2.楼宇实训台桌
实训桌为铁质双层亚光密纹喷塑结构，电源控制屏并提供一个宽敞舒适的工作台面。实训台还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4.火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6.输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7.联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8.手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9.消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10.声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11.电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放盘
广播录放盘一套，要求采用计算机控制技术，整机高可靠、操作简洁直观，多项自动功能，体现以人为本的设计思想。
上电方式（复位、正常、线路1），四种钟声后面板可置，方便用户遥控电源启动。
32分钟99段电子录音机，联动自动录音，事故状态下无人值守自动播放。
采用平插盒式磁带放音机，自动翻面、循环播放，非事故状态下自动播放。
完美的话筒工作系统：手持键控启动、“叮咚”提示音进入、小音量背景音乐、防音频回馈肃叫、软切换音源、循环放音可选。
两个各自独立的音频输出口：事故广播输出口和正常广播输出口。
正常广播输出口在事故启动时依然输出背景音乐，适用于非事故地区的不间断广播。
正常启动下，两个输出口输出同样的信号；事故启动下，仅有事故广播输出口输出事故广播信号，而正常广播输出口继续输出事故启动前的背景音乐信号。
两个标准外线输入口：外线1（可控口）。外线2（非启动口）。
C线联动控制口，紧急情况下可自动启动。
J线联动检查口，随时检查C线连接是否良好。
D线联动回答口，事故启动期间送出回答信号。
遥控24V输出口，事故启动期间送出24V电平，可遥控其它设备启动。
13、GT152功率放大器
功率放大器二套，要求选全触摸按键开关、32级音量数字控制、音量储存记忆，开机自动赋值、放音音量LED条形显示表、输出电平LED条型显示表、高速反应锁存式输出过载保护、输出短路保护，自动复原、开机延时输出保护、供电具有欠压和过压保护采用大型散热器散热，并有过热保护功能过载显示灯，告警显示灯，告警输出时可供给联动控制器信号外控启动端口，自动上电，实现语音报警广播的联动功能
14、供电电源：直流供电型：DC24V±4V；交直流供电型：AC220V，DC24V±4V；
1.交流供电型：AC220V
2.输出特性：定压120V
3.使用条件：①温度：－10℃至40℃
4.②湿度：≤90%RH
5.储存条件：①温度：－15℃至45℃
6.②湿度：≤80%RH
7.谐波失真：63Hz-16KHz ≤5%
8.频率特性：63Hz-16KHz ≤1dB
9.输入电平：0 dB
10.输入阻抗：平衡式 600（欧姆）
11.信噪比：①低阻传声器：≥55dB
②线路输入：≥70dB
12.电压调整率：≤2dB

订购指南
“消防控制中心及火灾报警联动实训系统”能为用户展示美观大方的外形，实用的结构和工艺，产品质量稳定可靠。此外，还可为用户提供培训、维修等服务。
本装置实验功能完备，通用性强，能完成、该实验装置内容由浅到深，从模拟到实物，从单机实验到网络实验多门课程的实验，具体学校可根据自己的需要进行配置。用户如有特殊要求，本企业可另行提供特殊要求的部件。
由于本装置的用途广泛，实验功能完备，投资效益明显，因而是全日制高等院校、电大、职大、中专、职业技术学校等消防、报警类专业理想的实验设备。
本产品在供货时附有使用说明、实验指导书等技术资料，并配有实验连接线导线和备件。欢迎与本企业洽谈业务！

HYD-LYZA-1A · 消防联动控制中心及喷淋灭火系统实训装置

HYD-LYZA-1A型消防联动控制中心及喷淋灭火系统实训装置一、产品概述消防联动控制中心及喷淋灭火系统实训装置依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目和消防管理中心，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统…

HYD-LYZA-1A型消防联动控制中心及喷淋灭火系统实训装置

一、产品概述

消防联动控制中心及喷淋灭火系统实训装置依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目和消防管理中心，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；同时与广播电话中心联网，完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、产品特点
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
1.系统设备认识及接线操作
2.报警控制器、短路隔离器、联动接口模块的的安装与连接
3. 各种火灾探测器的安装与连接
4. 智能输入、输出模块、声光报警器、报警按钮的安装与连接
5. 元件地址编码设置
6. 系统的管理操作
7.系统的数据查询操作
8.设备启停操作
9.单点操作
10.联动编程
12 .程序设置错误的判断与纠正
三、基本配置及参数
1.喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台   功率 750W    扬程：30米流量:8立方米/小时
高位水泵模拟气压罐：数量1台    容积50升，功率 750W    扬程：30米，0.3MP
湿式报警阀：数量1台口径：Ф100mm 额定工作压力1.2MPa
玻璃球喷头：数量6个   68℃温级
水流指示器：数量2个灵敏度15L-37.5L/min
感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
感温探测器：1个总线编码型，报警电流小2MA、68℃温级
温度传感器：1个，总线型，报警电流小2MA、68℃温级
1.电源控制屏（全不锈结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
3.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4.火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施
5.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6.输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7.联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8.手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9.消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10.声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11.电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。：
12.广播录放单元、
消防广播录放机、广播吸顶喇叭
13.功放单元、
消防定压功放，背景音源功放
14.消防电话系统
总线电话通讯盘，电话分机，电话模块等。
三、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.环境温度：+4℃～+45℃
3.装置容量：＜3000kVA
4.外形尺寸：2800mm×680mm×2000mm
5.控制台尺：550*600*750MM
6.安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9.PLC的控制操作实训（选做）
10.触摸屏组态的操作实训，
11.消防喷水手自动控制的实训
12.火灾真实演示实训
13.喷淋灭火系统与消防报警系统联动（选做）
14.消防联动动主机的设置
15.消防联动主机的联动编程
17.消防探测器的便用与编码
18.消防系统模块的作用与联接
19.广播主机的操作，火警状态下紧急广播的切换操作；
20.单点广播，广播话筒的操作，系统功能设置；
21.背景音乐下的火警紧急广播切换
22.无人执勤时应广播的自动切换设置
23.广播分配主机的操作，软件设置错误的判断与纠正
24.与消防报警系统的互联操作，线路故障的判断与处理
b、消防电话部分
25.火警通讯主机的操作，系统功能设置
26.主机与电话分机的通讯操作，分机电话的操作

HYD-JZDQ-58 · 建筑电气与消防系统实训装置

HYD-JZDQ-58建筑电气与消防系统实训装置一、产品概述建筑电气与消防系统实训装置需根据建筑物行业中消防联动系统、建筑电气、住宅和工业场所给水系统的特点采用工程对象系统设计的实训模型，实训模型包含消防广播/电话、火灾自动报警、消防联动、消防应急照明、室内照明、建筑配电、低压电气、可编程控制、人机界面、变频恒压供水、无负压供水等，并采用开放式、模块化设计，强化学生对消防联动系统、建筑电气、给水系统系统的设备安装、电气接线、编程控制…

HYD-JZDQ-58建筑电气与消防系统实训装置
一、产品概述
建筑电气与消防系统实训装置需根据建筑物行业中消防联动系统、建筑电气、住宅和工业场所给水系统的特点采用工程对象系统设计的实训模型，实训模型包含消防广播/电话、火灾自动报警、消防联动、消防应急照明、室内照明、建筑配电、低压电气、可编程控制、人机界面、变频恒压供水、无负压供水等，并采用开放式、模块化设计，强化学生对消防联动系统、建筑电气、给水系统系统的设备安装、电气接线、编程控制、运行与调试、故障诊断与维护等工程应用能力的培养，适合建筑设备安装、楼宇智能化设备安装与运行、物业管理、机电技术应用、电气运行与控制等相关专业类的实训教学。
二、建筑电气与消防系统实训装置结构组成与功能
模拟房由标准规格的铝合金工业型材和网孔式安装板和无负压供水实训对象，及消防监控柜组成,便于用户自行设计器件布局、安装。
模拟房上装有总电源箱和消防广播/电话单元，火灾自动报警单元、消防联动单元、照明单元和无负压供水电气控制单元。
总电源箱上面设有进线孔，内部装有进线电源总开关，具备漏电、短路和过载保护功能。总电源箱下方出线分为四路，分别为消防电源、应急照明电源、照明电源和动力电源。总电源箱门板设有透明玻璃。
消防广播/电话单元装有智能总线制消防电话主机、广播功率放大器、总线制固定式消防电话分机、壁挂式广播音箱等器件，通过消防控制分析，可实现消防电话主机与分机的通讯操作。
火灾自动报警单元安装有点型光电感烟探测器、差定感温探测器、智能可燃气体泄露探测器、手动报警按钮、消防警铃、编码单输入/单输出模块等器件，通过消防系统中各探测设备进行报警，实现对防排烟设施、防火卷帘、非消防电源切换等的联动控制。
消防联动控制单元装有消防泵、正压风机、排烟风机、模拟中央空调出风口、防火卷帘门、非消防电源切换等器件，通过编码设置，可实现相应的联动控制。
照明单元包括应急照明和室内照明两部分。应急照明包含应急照明配电箱、应急照明灯、逃生指示牌等，通过编码设置，可实现应急情况下的照明和逃生指示。室内照明包含配电盒、照明灯控制开关、插座控制开关、照明灯具、插座、延时开关、穿线管等，通过安装、连线，可完成对照明和插座的智能化控制。
无负压供水电气控制单元安装有电气控制箱，电控箱内部布置有PLC、变频器、接触器等器件，电控箱的门板上装有触摸屏、指示灯等器件，通过编程组态，可完成对供水对象的控制。
消防监控柜采用开放式钢制喷塑机架，安装有火灾报警控制器、广播分配盘、消防广播模块等器件，通过火灾报警探测，可实现消防控制及各单元的联动。
无负压供水对象采用不锈钢框架，模拟4层大楼给水模型，模型下方为泵房，里面安装有稳流罐、稳压罐、给水泵、循环泵、压力表、压力变送器、脉冲水表、真空抑制器、管道、阀门等，其中给水泵为1主1备，模拟自来水从市政管网经稳流罐、水表计量后，向大楼供水的过程，具备供水管路压力检测、控制功能。
三、技术指标
1、输入电源：三相四线制（或五线制）～380V±10% 50Hz
2、装置容量：＜3kVA
3、外形尺寸： 1500X1200X800mm（模拟房）
1200mm×500mm×2000mm（无负压供水对象）
4、安全保护：具有漏电压、漏电流保护装置，符合国家安全标准
四、实训项目
配电箱安装
（1）照明、动力配电箱安装
（2）塑壳断路器、漏电保护器、交流接触器、指示灯安装
照明/消防/动力设备安装、接线
（1）熔断器/热继电器/时间继电器/按钮开关安装
（2）照明灯具安装
（3）消防器件安装
（4）动力器件安装
（5）照明线路布管及穿线
（6）消防线路布管及穿线
（7）动力线路布管及穿线
照明/设备调试
（1）一个开关控制一盏灯应用
（2）触摸延时开关控制白炽灯应用
供水设备调试
（1）变频器的参数设置
（2）触摸屏的使用
（3）PLC的使用
（4）无负压供水设备
（5）变频恒压供水系统运行与调试
火灾自动报警单元调试
（1）火灾自动报警系统器件编码设置
（2）消防主机参数设置
（3）火灾自动报警联调运行
（4）火灾和报警联动灭火设备调试
（5）火灾和报警联动防排烟设备调试
（6）火灾和报警联动防火卷帘调试
（7）火灾非消防电源的断电控制
消防广播/电话单元调试
（1）消防广播/电话系统器件编码
（2）智能总线制消防电话主机参数设置
（3）消防电话主机与分机的通讯操作
（4）消防广播和消防电话系统的联动运行

HYD-M0-1 · 消防排烟及消防卷帘门仿真实训系统

HYD-M0-1消防排烟及消防卷帘门仿真实训系统
消防排烟及消防卷帘门仿真实训系统由模拟房间配备卷帘门系统和排烟风机系统组成，模拟消防防烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。模拟卷帘门在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探测器报警，火灾信号送到卷帘门控制柜，控制柜发出启动信号，卷帘门自动降到设定的位置（特殊部位的卷帘门一降到底），如果感温探测器报警，卷帘门才降到底。
一、技术参数：
1、电压：AC220±10％ 50Hz
2、保护：具有漏电保护装置
3、环境温度：+4℃～+45℃
4、装置容量：＜1000W
5、外形尺寸：700mm×550mm×1800mm
二、操作实训项目：
1、消防排烟系统的认识
2、消消防卷帘门系统的认识
3 、消防排烟系统的手动操作
4、消消防卷帘门系统的手动操作
5、消防排烟系统的自动操作
6、消消防卷帘门系统的自动操作
7、消防排烟系统与操联动中心的操作
8、消消防卷帘门系统与联动中心的操作
防烟排烟系统实训装置
一、系统概述：
防烟排烟系统实训设备根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
二、模拟排烟控制系统
消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
1、加压送风机采用多翼式离心风机，
2、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，
3、排烟防火防由控制执行器、渡锌钢板制作而成。
4、排烟风机采用轴流风机，能在280度条件下作不小于30Min
5、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
6、排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开
三、技术参数：
电压：AC220±10％ 50Hz
保护：具有漏电保护装置
环境温度：+4℃～+45℃
装置容量：＜1000W
外形尺寸：1800mm×800mm×1800mm
四、操作实训：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程

HYD-ZNX5 · 智能消防系统实训装置

HYD-ZNX5 智能消防系统实训装置一、智能消防系统实训装置概述; 了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。二、智能消防系统实训装置特点 1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵 2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制 3、模型框架和水箱等主要部件全…

HYD-ZNX5智能消防系统实训装置
一、智能消防系统实训装置概述;
了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、智能消防系统实训装置特点
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用知名设备，稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、单片机采集系统
三、基本配置及参数
1.喷淋灭火系统配置
2.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
3.喷淋水泵：数量1台功率 750W 扬程：30米流量:8立方米/小时
4.高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
5.湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
6.玻璃球喷头：数量6个68℃温级
7.水流指示器：数量2个灵敏度15L-37.5L/min
8.感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
9.感温探测器：1个总线编码型，报警电流小2MA、68℃温级
10.电源控制屏
提供交流电源：单相交流电220V 50Hz，带有过流保护
11.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号。
9、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
三、技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜3000kVA
4、外形尺寸：2200mm×680mm×2000mm
5、安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统伺应状态操作
3.喷淋灭火系统调试
4.火灾探测与火灾报警
5.喷淋灭火操作
6.喷淋系统系统综合操作训练
7.消防喷水手自动控制的实训
8.消防系统模块的作用与联接
9.火灾真实演示实训
10.喷淋灭火系统与消防报警系统联动
12.消防联动动主机的设置
13.消防联动主机的联动编程
14.消防探测器的便用与编码

HYD-LY-2B · 消火栓及自动喷淋灭火系统实训装置

HYD-LY-2B型消火栓及自动喷淋灭火系统实训装置一、消火栓及自动喷淋灭火系统实训装置系统功能： 1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵 2.模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制） 3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化 4.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强 5.湿式报警阀、水流指示器、压力开关等设备全部通过国…

HYD-LY-2B型消火栓及自动喷淋灭火系统实训装置
一、消火栓及自动喷淋灭火系统实训装置系统功能：
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制）
3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。
7、单出口消火栓、消火栓箱各1个， DN50。锦纶水带：DN50mm，长度20m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
8、给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
9、灭火控制系统采用电器手/自动控制方式实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）
二、消火栓及自动喷淋灭火系统实训装置实训项目：
1.系统结构与设备认识
2.喷淋灭火系统安装与使用也
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控使用（选做）
8.喷淋系统系统综合操作训练
9.喷淋灭火系统与消防报警系统联动（选做）
10.消火栓灭火原理认识
11.消防火栓控制操作实训
12.消防火栓的灭火演练
13.消防水带的操作演练
三、消火栓及自动喷淋灭火系统实训装置技术参数
1.电压：AC380±10％ 50Hz
2.保护：具有漏电保护装置
3.环境温度：+4℃～+45℃
4.装置容量：＜5.0kVA
5.外形尺寸：4000mm×750mm×1800mm

HYD-XFQT · 气体灭火系统实训装置

HYD-XFQT气体灭火系统实训装置一、气体灭火系统实训装置概述： 1.基本原理及灭火方式：根据规范要求系统采用全淹没的单元独立系统和组合分配系统两种组成方式。单元独立系统是由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的形式。组合系统是由一套灭火剂储存装置对应几套管网系统，保护两个上防护区域的构成形式。 2.气体灭火系统实训装置组成：管网七氟丙烷灭火装置、管网、气体灭火控制器、火灾探测器、声光报警器、放气指示灯、紧急启停…

HYD-XFQT气体灭火系统实训装置
一、气体灭火系统实训装置概述：
1.基本原理及灭火方式：
根据规范要求系统采用全淹没的单元独立系统和组合分配系统两种组成方式。单元独立系统是由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的形式。组合系统是由一套灭火剂储存装置对应几套管网系统，保护两个上防护区域的构成形式。
2.气体灭火系统实训装置组成：
管网七氟丙烷灭火装置、管网、气体灭火控制器、火灾探测器、声光报警器、放气指示灯、紧急启停按钮、外设电源等组成完整的自动灭火系统。
二、控制方式：
本系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式。
（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。
（2）手动控制方式：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制。
状态。这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。但报警信号仍存在。
无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。同时控制器立即进入灭火报警状态。
（3）应急机械启动工作方式：用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；①手动关闭联动设备并切断电源。②打开对应保护区选择阀。③成组或逐个打开对应保护区储瓶组上的容器阀，即刻实施灭火。
（4）紧急启动/停止工作方式：用于紧急状态。情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启动/停止按钮，系统立即实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮，系统将停止实施灭火操作避免不必要的损失。
三、系统技术指标：
1.系统灭火方式：全淹没，单区保护面积：20m2；
2.系统公称工作压力(20℃)：一级为2.5MPa、
3.系统使用工作压力：一级为4.2MPa、
4.系统使用工作压力：一级为2.0MPa、
5.灭火剂充装密度：一级为≤1120kg/m3；
6.模拟启动瓶充装压力(20℃)：4.0MPa；
7.喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
8.喷头保护高度：安装高度h≤6.5m；安装高度h≥0.3m
9.系统有延时启动功能：延时30S；
10.灭火剂喷射时间：≤10s；
11.灭火系统工作环境温度：0℃~+50℃；
12.系统启动方式：自动、电气手动、机械应急手动操作；
13.系统启动电源：DC24V±3V、1.1A；
14.模拟灭火剂贮存瓶规格：30L、
四、产品规格：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜1500W
3、外型尺寸：2000×1000×1800cm3

HYD-LY-1B · 消火栓及预作式自动喷淋灭火系统实训装置

HYD-LY-1B型消火栓及预作式自动喷淋灭火系统实训装置一、系统概述：消火栓及预作式自动喷淋灭火系统实训装置主要有系统设备有控制区，消防供水池、高位水泵保护区域、等主要配备有预作用报警装置、消防气压罐、消防火栓箱、消防栓、消防带、消防水泵、闭式喷淋头、高位水泵、备用泵、气压泵、感烟探测器、感温探测器、自动充气装置、水流指示器、信号碟阀、压力开关的状态检测，设有全透明护区域、具有火灾模拟演示等组成。管路采用渡锌管进行设计，渡锌管的切…

HYD-LY-1B型消火栓及预作式自动喷淋灭火系统实训装置
一、系统概述：
消火栓及预作式自动喷淋灭火系统实训装置主要有系统设备有控制区，消防供水池、高位水泵保护区域、等主要配备有预作用报警装置、消防气压罐、消防火栓箱、消防栓、消防带、消防水泵、闭式喷淋头、高位水泵、备用泵、气压泵、感烟探测器、感温探测器、自动充气装置、水流指示器、信号碟阀、压力开关的状态检测，设有全透明护区域、具有火灾模拟演示等组成。管路采用渡锌管进行设计，渡锌管的切割、套丝、安装和通水试验操作，通过控制系统实现预作用喷淋火实训、通过控制系统可实现预作喷淋灭火功能、消防栓灭火功能。
二、系统配置说明：
系统设备有控制区，消防供水池、高位水泵保护区域、等主要配备有预作用报警装置、消防气压罐、消防火栓箱、消防栓、消防带、消防水泵、高位水泵、备用泵、气压泵、感烟探测器、感温探测器、自动充气装置、水流指示器、信号碟阀、压力开关的状态检测，设有全透明护区域、具有火灾模拟演示等。
动作控制说明：
保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果火势继续发展，闭式喷头开启喷水，进行灭火（本系统采用火灾模拟控制阀模拟火灾）。
三、系统功能：
1、具有手动操作各泵运行火灾试验演示
2、具有试验性喷淋启动功能，当自动控制系统自动时的操作演示，
3、模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制）
4、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
5、喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强
6、预作用报警阀组、水流指示器、压力开关等设备全部通过国家强制性产品认证
7、消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。
8、单出口消火栓、消火栓箱各1个， DN50。锦纶水带：50mm，长度13m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
9、给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
10、灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、感温探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）
四、实训项目：
1、预作阀组的结构与认识
2、喷淋灭火系统安装与使用
3、自动充气装置的原理及管路结构
4、喷淋灭火系统伺应状态操作
5、预作有报警阀的操作
6、预作喷淋阀组灭火系统调试
7、火灾探测器与火灾报警
8、预作阀组控制器的手自动控制
9、火灾模拟喷淋灭火操作
10、干式系统原理认识与阀门操作演示
11、喷淋系统系统综合操作训练
12、喷淋灭火系统与消防报警系统联动（选做）
13、消火栓灭火原理认识
14、消防火栓控制操作实训
15、消防火栓的灭火演练
16、消防水带的操作演练
五、技术参数
1、电压：AC380±10％ 50Hz
2、保护：具有漏电保护装置
3、环境温度：+4℃～+45℃
4、装置容量：＜5.0kVA
5、外形尺寸：6000mm×750mm×2300mm（长×宽×高）
6、控制台尺寸：1200mm×700mm×1300mm（长×宽×高

HYD-XC-02A · 消火栓灭火系统实训装置

HYD-XC-02A消火栓灭火系统实训装置
一、装置构成
消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统
消火栓设备：由水枪、水带、消火栓组成。
单出口消火栓、双出口消火栓各2个， DN65。锦纶水带：65mm，长度13m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
给水管道：直径100mm镀锌钢管；阀门：止回阀、闸阀、安全阀。所有阀门均满足消防系统规范标准的要求并具有检验证明；
屋顶消火栓，供消火栓给水系统检查试用之用。单出口消火栓：DN65；水泵接合器，消防水池，消防水箱等组成。
水泵接合器：地上式，执行标准：　
产品标准　《消防水泵接合器》GB 3446　
工程标准　《建筑设计防火规范》 GB 50016 　　
《建筑给水排水及采暖工程施工质量验收规范》GB50242；　　
水泵要求：必需汽蚀余量：4
材质：碳钢/铸铁
功率：1.1—18.5KW（w）
流量：0-45（L/S）
效率：79（%）
型号：XBD/LG/QW/WQ/ZW（L）/ZW（W）
压力：0-2.5（MPa）
转速：2900（r/min）
泵轴位置：边立式
叶轮结构：闭式
叶轮数目：3-10
叶轮吸入方式：单吸式
供水流量：消防泵:40L/s; 稳压泵:1.5 L/S 　
供水压力：消防泵:0~1.6kW;稳压泵:0~1.0kW 　
水泵数：消防泵2台;稳压泵2台（一用一备）
单泵功率：消防泵:1.1-160MPa；稳压泵:1.1-160MPa
恒压精度：<0.01MPa
控制方式：恒压控制、站控室指令控制
操作方式：手动、自动

课程与实训项目

按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。

软件与数字资源

可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。

场地与交付准备

明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。

应用与部署

适用对象: 职业院校、应用型院校及专业技能实训场景
部署方式: 按课程、设备型号与工位需求确认配置及安装安排
环境条件: 选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认

楼宇消防实训设备
