楼宇自动化实训设备

本页按“楼宇自动化实训设备”整理弘毅道硬件实训设备，包含 73 款设备型号。各型号的设备图片、产品介绍与现有配置可展开查阅；具体选型与交付配置按实际教学场景确认。

产品型号与设备介绍

HYD-ZNYL-168 · 智能楼宇消防联动综合实训设备

HYD-ZNYL-168智能楼宇消防联动综合实训设备 产品概述 本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术综合实训设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，建筑模型包含楼宇智能小区供电、门禁、监控、消防报警，应急消防广播、应急电话、模拟防排烟系统、应急电梯、巡更、安防、弱电布线等综合模型。并配有智能化供电及监控，双电源供电控制等、控制设备电气控制柜以及操作台监控中心和PC控…

HYD-ZNYL-168智能楼宇消防联动综合实训设备



产品概述本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术综合实训设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，建筑模型包含楼宇智能小区供电、门禁、监控、消防报警，应急消防广播、应急电话、模拟防排烟系统、应急电梯、巡更、安防、弱电布线等综合模型。并配有智能化供电及监控，双电源供电控制等、控制设备电气控制柜以及操作台监控中心和PC控制等组成。了解整个建筑模块安防报警监控、消防报警系统、安保巡更、视频监控及周边防范系统、供电系统、照明系统、等多个领域系统，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程综合能力。它适合楼宇智能化工程技术、弱电安装工程等相关专业的教学和培训。各系统既可独立运行，也可实现联动。通过此综合建筑模拟综合系统进行项目训练，检验学生的动手实践能力、建筑智能化的设计能力、楼宇工程管理能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。技术规格：1）输入电源：三相四线（AC 380V±10% 50Hz）2）工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m3）装置容量：<5kVA4）外形尺寸：大楼约6000mm×1000mm×2400mm；配电控制柜1500mm×600mm×1800mm；消防控制柜600mm×600mm×1800mm；综合控制台约1600mm×600mm×1800mm；中央控制台约1500*700*1800）绝缘电阻：＞3MΩ5）安全保护：具有漏电自动保护功能实训顶目：1、供电系统1.）常用配电设备认知与应用2.）智能建筑的供电运行方式线路组建与操作3.）供配电系统中运行线路状态的现场监测和控制4.）备自投联动运行控制和调试5.）供配电监控系统运行调度实训6.）低压分级线路组建操作实训7.）双电源明暗备原理操作实训8.）上位机监控与操作2、智能监控系统1）摄像机的认识与接线2）监控系统操作与接线3）各种摄像机在生活在的用途4）镜头的安装及调试5）摄像机的通道设置与定时录像设置6）USB备份处理7）与网络视频传输入的综合扩展实训8）摄像机的图像调试与安装试9）手机APP远程监控功能操作10）PC网络监控操作实训3、智能周界系统周界安防工作原理认识周界人体红外传感器的认识与安装安防系统线路连接与操作上位机监控与操作安防系统编程与设计4、安防巡逻系统1）离线巡更器的设置和操作2）离线巡更软件的操作3）系统的设计与线路计划4）巡更管理扩展模块实训5）人员信息管理6）线路规化与考勤管理5、应急供电系统：1）应急信息系统供电组成与控制操作2）应急供电系统消防联动控制编程实现应急自动切换3）应急照明系统设计规范与控制原理认识6、照明监控系统：1）现代大楼照明监控系统技术认识2）现在大楼照明线路的组建认知3）照明系统自动控制设计原理4）照明系统与消防联动系统控制联网操作5）照明控制系统的ＡＰＰ联网操作6）上位机监控与操作7、消防报警联动1)消防报警联动监控计算机中心的操作2)报警点的设置操作3)制控系统的管理4)消防联供电系统的联网操作实训5)消防应急广播系统的联网操作实训6)消防联动排烟系统的操作7)消防联动应急照明系统的操作8)消防联动动主机的设置7)消防联动主机的联动编程9)消防探测器的便用与编码10)消防报警系统的互联操作，线路故障的判断与处理11)火警通讯主机的操作，系统功能设置12)主机与电话分机的通讯操作，分机电话的操作 8、消防电梯 1)轿厢启动与停止、点动控制实训； 2)轿厢加速与减速的速度控制实训； 3)轿厢平层控制的实训; 护装置实训； 4)限速保护装置实实； 5)信号指示系统实训； 6)轿厢照明控制实训； 7)电梯控制系统实训； 8)电梯控制程序编写下载实训； 9)电梯程序运行与调式实训；10)消防状态下电梯操作规程:11)消防联动系统与电梯操作联网操作


HYD-LYZN-518 · 楼宇智能化工程技术技能实训考核装置

HYD-LYZN-518楼宇智能化工程技术技能实训考核装置 本装置的硬件由建筑模型平台、系统器件、辅材及工具四部分组成。建筑模型平台主要包括平台框架、网孔安装板、模拟梁柱体、电源输入保护及报警单元、标准 19 英寸开放式机架及机箱等；系统器件主要包括各种电源、网络、监控、消防、照明监控、给排水监控、空调监控、显示、输入及输出装置等；辅材主要包括各种线材、连接及紧固件等；工具主要包括人字梯、各种常用及专用工具等。软件则由各种专用系统软件与…

HYD-LYZN-518楼宇智能化工程技术技能实训考核装置
本装置的硬件由建筑模型平台、系统器件、辅材及工具四部分组成。建筑模型平台主要包括平台框架、网孔安装板、模拟梁柱体、电源输入保护及报警单元、标准 19 英寸开放式机架及机箱等；系统器件主要包括各种电源、网络、监控、消防、照明监控、给排水监控、空调监控、显示、输入及输出装置等；辅材主要包括各种线材、连接及紧固件等；工具主要包括人字梯、各种常用及专用工具等。软件则由各种专用系统软件与通用监控软件等组成。使用本装置能够使学生在建筑模型平台中对智能化工程系统进行安装、布线、接线、编程、组态、集成、调试、运行、管理及维护等操作，从而了解各系统在实际中的应用并熟练掌握其根本技术要点；能够训练与检验学生的团队协作、交流沟通、计划组织、工程实施等能力，丰富职业素养，提高综合职业技能，是适合项目考核、老师教学及学生实训等多方面要求的楼宇智能化工程技术技能实训考核平台。实训项目1. 系统的安装、布线、接线、编程、调试、运行、维护及维修；2. 开放式机架、机箱、配线架及分线盒等基础设施的安装实训；3. 桥架及其相关配件的安装和布线；4. 线槽及其相关配件的安装和布线；5. 波纹管及其相关配件的安装和布线；6. 各类综合布线设备及模块的安装实训；7. 水晶头的压制、跳线及各类总线的制作和测试实训；8. 信息模块的压制和安装实训；9. 配线架的端接和测试实训；10. 铜缆管理系统的安装及测试实训；11. 光缆管理系统的安装及测试实训；12. 皮线光缆与端接器的快速冷压端接及测试实训；13. 光纤收发器的连接及信号转换实训；14. 网络通信管理系统的安装及测试实训；15. 以太网交换机的局域网连接与分配实训；16. 电话程控交换机与电话机的连接、配置及调试实训；17. 网络摄像机、电视机及电话机等住宅终端设备的安装及测试实训；18. 住宅智能化监控及管理实训；19. 光缆链接的速度与质量测试实训；20. 铜线电缆、光纤电缆故障排除实训；21. 基于智能楼宇集成监控软件的综合集成监控管理实训。22.系统的安装、布线、接线、编程、调试、运行、维护及维修；23.线路故障的设置、检测及排除；24.各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；25.火灾报警控制器的接线、操作和编程；26.火灾显示盘的接线和操作；27.电子编码的设计和操作；28.手/自动联动控制；29.消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；30.火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；31.火灾自动报警监控管理软件的操作；32.智能消防软件的编程和通讯，集成监控用户界面的设计和制作；

HYD-AF03 · 楼宇智能消防报警及联动系统实训考核装置

HYD-AF03型楼宇智能消防报警及联动系统实训考核装置 一、技术规格： 1.电源输入：单相三线，AC220V±10%，50/60Hz； 2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸； 3.整机功耗：≤300W； 4.整机重量：≤200KG； 5.外形尺寸≧（宽×深×高）：1300mm×700mm×1900mm。 二、技术参数： 1、系1.系统统概述： 本系统在智能建筑中通常被作为智能建筑三大体系中的BAS…

HYD-AF03型楼宇智能消防报警及联动系统实训考核装置

一、技术规格：
1.电源输入：单相三线，AC220V±10%，50/60Hz；
2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；
3.整机功耗：≤300W；
4.整机重量：≤200KG；
5.外形尺寸≧（宽×深×高）：1300mm×700mm×1900mm。
二、技术参数：
1、系1.系统统概述：
本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。如有配有监控软件可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。
三、实训项目：
1.系统的安装、布线、接线、编程、调试、运行、维护及维修；
2.线路故障的设置、检测及排除；
3.各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；
4.火灾报警控制器的接线、操作和编程；
5.火灾显示盘的接线和操作；
6.电子编码的设计和操作；
7.手/自动联动控制；
8.消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；
9.火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；
10.火灾自动报警监控管理软件的操作；
11.智能消防软件的编程和通讯，集成监控用户界面的设计和制作；
12.桥架及其配件的安装和布线；
13.信息插座和机架设备的安装；
14.水晶头及跳线的制作和测试。
四、配置参数：

序号器材名称数量单位备注
1开放式机架平台1台19英寸38U×4面定制
2网孔板安装模块8块19英寸6U面板定制
3网孔板用膨胀固定件100个定制
4线缆管理架2个安普
5电源管理模块1台
6警示灯1个
7键鼠及其托盘1套
8火灾报警控制器（联动型）及其挂板模块1套
9电子编码器1个
10通讯接口卡1块
11通信电缆1条
12消防电话主机1台
13广播功率放大器1台
14广播录放放盘1台
15总线隔离器3个
16火灾显示盘1个
17编码点型感温探测器2个
18点型光电感烟探测器1个
19手动报警按钮1个
20消火栓按钮1个
21输入/输出模块3个
22声光警报器1个
23消防电话插座1个
24固定式消防电话分机1个
25手提式消防电话分机1个
26消防广播模块1个
27壁挂式紧急广播音箱1个
28信号输入模块2个
29喷淋灭火联动模拟系统模块1套定制
30消防栓灭火联动模拟系统模块1套定制
31防火卷帘门联动模拟系统模块1套定制
32防排烟联动模拟系统模块1套定制
33耗材及工具1套各种规格电线、常用电工工具及万用表等
34《设备说明书》1本


HYD-TCC · 停车场收费管理系统实训装置

HYD-TCC型停车场收费管理系统实训装置 一、系统实训功能概述： 能进行各种停车场计费管理系统操作演示、出入口控制器的设置、仿真模型车辆的仿真出入控制、摄像机图像对比、控制闸道及地磁感应系统的工作原理、用户的月租卡设置，停车场计费管理软件的使用方法、线路的设计与连接、实验和实训，并可于一卡通及小区系列中的其他设备联网进行各种综合实训。 1、用户车辆进入停车场时，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入…

HYD-TCC型停车场收费管理系统实训装置

一、系统实训功能概述：
能进行各种停车场计费管理系统操作演示、出入口控制器的设置、仿真模型车辆的仿真出入控制、摄像机图像对比、控制闸道及地磁感应系统的工作原理、用户的月租卡设置，停车场计费管理软件的使用方法、线路的设计与连接、实验和实训，并可于一卡通及小区系列中的其他设备联网进行各种综合实训。
1、用户车辆进入停车场时，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场， 数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。
2、临时用户车辆进入停车场时，从出票机中领取临时卡，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场，数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。
3、用户车辆离开停车场时，读感器自动检测到车辆离开，并判断所持卡的合法性。如合法，道闸开启，车辆离开停车场， 数字录像机录下该车辆的照片，并存储在电脑里，控制器记录下该车辆离开的时间，联机时传入电脑。
4、临时用户车辆离开停车场时，控制器能自动检测到临时卡，提示司机必须交费，临时车必须将临时卡交还保安，并需交一定的费用。经保安确认后方能离开。车辆驶出停车场时，数字录像机录下该车辆的照片，并存储在数字录像机中，控制器记录下该车辆离开的时间，联机时传入数字录像机。
5、为了有效防止不法分子偷停车卡后再入停车场偷车的情况发生，采用图像捕捉卡将入口处摄取的车辆图像存入计算机硬盘，当车辆出场时，采用图像捕捉卡将出口处摄取的车辆图像存入计算机，计算机自动调出入场时车辆图像及出场时的图像，经人工识别，确认同一卡号，同一车辆时放行；异者报警。
6、系统具有车辆图像捕捉功能，停车场除对临时外来车辆及固定月租卡车辆管理以外，同时也可绝对保证停放车辆的安全，并有效地防止车辆丢失。
二、系统技术指标
1.工作电压：单相三线220V±5%  50Hz
2.整机容量：<300W
3.外型尺寸约：400×100×150cm³
4.安全保护：具有漏电自动保护装置
三、实训项目
1.停车场管理过程的实训
2.出入口控制设备安装操作与连接实训
3.车辆检测器设备安装操作连接实训
4.摄像机的安装调试操作与线路的连接
5.摄像机图像比对操作
6.系统接线操作与连接
7.收费系统的管理与操作实训
8.卡片的管理与操作实训
9.车牌管理实训
10.系统调试操作
11.进出入口的设置与线路的实训
12.线路故障的判断与处理
13.系统与车库管理系统的扩展实训
四、主要配置表：

序号名称型号地点数量
1收费亭管理中心 1套
2读卡器  2套
3 高清摄像机  2套
4   进出口车位显示屏  2套
5   进出口闸机  1套
6   控制器  1只
7   网络制器  1套
8   模拟汽车  1套
9   语音音箱  1套
10   地感线圈  1套
11   管理软件  1套


HYD-GD-2 · 楼宇供配电技术实训系统（LON总线型）

HYD-GD-2型 楼宇供配电技术实训系统（LON总线型） 一、功能概述： 1.本实训系统有三部分构成：供配电硬件系统、供配电监控系统和实训部分。 2.整个楼宇自动化系统中所有设备的供电由本实训装置提供。进线采用两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。 3.通过各种电量传感器，对整个用电系统的总电量参数监测：进线三相电流和总功率、配电母线…

HYD-GD-2型楼宇供配电技术实训系统（LON总线型）



一、功能概述：

1.本实训系统有三部分构成：供配电硬件系统、供配电监控系统和实训部分。
2.整个楼宇自动化系统中所有设备的供电由本实训装置提供。进线采用两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。
3.通过各种电量传感器，对整个用电系统的总电量参数监测：进线三相电流和总功率、配电母线三相电压以及各配电线路电流。
4.下位机部分：采用DDC控制模块实现数据采集与控制，采集电量传感器测量的电量，控制各断路器的分、合闸。
5.上位机部分：采用力控组态软件，与下位机DDC控制器采用LONWORKS总线通信。上位机界面中可整体监测供配电系统结构，并可实时分析和打印各类电量数据，并可提供 对电力网络出现的故障告警并快速定位和采取相应措施。
二、技术规格：
1.输入电源：三相四线（AC 380V±10% 50Hz）
2.工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3.装置容量：<5.0kVA
4.外形尺寸：1500mm×700mm×1800mm
5.绝缘电阻：＞3MΩ
6.安全保护：具有漏电自动保护功能
三、实训项目
1.常用配电设备认知与应用
2.电量传感器认知与应用
3.智能建筑的供电运行方式线路组建与操作
4.典型楼层配电运行方式线路组建与操作
5.供配电系统中运行线路状态的现场监测、抄表和控制
6.备自投联动运行控制和调试
7.应急电源配电线路运行和联动控制
8.配电线路功率因数补偿运行控制
9.与消防自动报警系统的联动控制
10.供配电监控系统运行调度实训
四、供电系统清单
序号名称数量参数
1微型断路器14只DZ47-63

2塑壳断路器：1只 DZ47- 32A
3智能无功补偿器1只JKL5CF/JKW-2SC
4模拟负荷瓷盘电阻6组；RJ300-1000/RJ300-300/RJ300-700/RJ300-500
5模拟负荷电抗6组；定制电流2A，
6接触器:22只CJX2
7智能电流变送器(14只）MIK-DJ
9电压表(2只）85L17
10智能电量变送器1只EDA9033
11DDC控制模块;1只6164
12无功补偿电容板1块4只装CBB61
13信号灯18只AD22
14船形开关红色；3只KCD
15中间继电器；8只MY4N
16时间继电器；3只ST3P
17LON网卡1个1个L0N
18电脑桌铝木结构可移动；1张600*600*1000
19实训台架1套1500*700*1800
20铝材印刷板2块700-1500
21PLC1套FX1N-10MR
22模拟量采集器1个MODBUS


HYD-LY-09 · 楼宇自控(BA)实训系统

HYD-LY-09型楼宇自控(BA)实训系统 一、系统概述 楼宇自控系统的作用是将建筑物中的建筑设备或系统,进行分散控制、集中监视管理，实现一体化控制、监测和管理，从而提供一个舒适、安全的生活和工作环境，并通过优化控制提高管理水平，从而达到节约能源和人工成本，进一步地，可以方便地实现物业管理自动化。本系统监控范围包括:冷热源系统、空调/新风(带热回收)系统、送排风系 二、实验目的 本实验为学生综合课程设计的一部分，在熟悉江森楼宇自控系统…

HYD-LY-09型楼宇自控(BA)实训系统



一、系统概述
楼宇自控系统的作用是将建筑物中的建筑设备或系统,进行分散控制、集中监视管理，实现一体化控制、监测和管理，从而提供一个舒适、安全的生活和工作环境，并通过优化控制提高管理水平，从而达到节约能源和人工成本，进一步地，可以方便地实现物业管理自动化。本系统监控范围包括:冷热源系统、空调/新风(带热回收)系统、送排风系
二、实验目的
本实验为学生综合课程设计的一部分，在熟悉江森楼宇自控系统软硬件的基础上，完成
楼宇自控系统的初步方案设计，并在楼宇自控实验平台上,完成楼控系统的软件设计调试。通过实验，了解楼宇自控系统软硬件系统的构成，掌握建筑设备(特别是空调系统)的控制原理，掌握楼宇自控系统设计的一般方法。
二、特点
实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际技能（系统认知、系统原理、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
三、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
四、主要配置
序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7主机监控模块1台
8网络通讯适配器1个
9编程软件1套
10组态监控软件1套
11模拟I/O模块1块
12空调监控模拟模型系统模块1块
13供配电模拟模型系统模块1块
14照明模拟模型系统模块1块
15给排水模拟模型系统模块1块
16热交换监控模拟模型系统模块1块
17电梯模拟模型系统模块1块
186位PDU电源1个
19耗材及工具1套
20实验室远程管理考核系统1套
五、实训项目
1、基础实操部分
1）系统的原理、布线、接线、编程、调试、运行、维护等；
2）线路故障的设置、检测及排除；
3）模拟I/O模块
4）四种标准信号（DI/DO/AI/AO）的认识、测量与连接；
5）程序设计、编写、调试和监控；
6）组态监控界面设计。
2、空调监控模拟模型系统模块
1)室内二氧化碳浓度监测；
2)回风温度监测；
3)压差开关监测；
4)防冻开关监测；
5)送风机故障状态监测；
6)送风机压差开关监测；
7)回风机故障状态监测；
8)回风机压差开关监测；
9)新风阀调节控制；
10)电动阀调节控制；
11)回风阀调节控制；
12)排风阀调节控制；
13)送风阀开关控制；
14)回风机启停控制；
3、供配电模拟模型系统模块
1)1#进线电压监测；
2)#进线电流监测；
3)2#进线电压监测；
4)2#进线电流监测；
5)1#供电回路开关监测；
6)2#供电回路开关监测；
7)双电源切换开关监测；
8)1#回路开关控制；
9)2#回路开关控制；
4、照明模拟模型系统模块
1）光照度传感器监测；
2）光照度开关监测；
3）景观区照明灯开关监测；
7）人体红外监测；
8）情景照明灯开关控制；
9）办公区1#照明灯开关控制；
10）办公区2#照明灯开关控制；
5、给排水模拟模型系统模块
1）主用给水泵故障状态监测；
2）备用给水泵故障状态监测；
3）低限报警水位开关监测；
4）启泵水位开关监测；
5）停泵水位开关监测；
6）排水泵手/自动状态监测；
7）排水泵故障状态监测；
9）停泵水位开关监测；
10）启泵水位开关监测；
11）溢流报警水位开关监测；
12）主用给水泵启停控制；
13）备用给水泵启停控制；
14）排水泵启停控制；
6、热交换模拟模型系统模块
1）热网蒸汽温度监测；
2）1#热交换器出水温度监测；
3）2#热交换器出水温度监测；
4）水回水温度监测；
5）1#泵启停状态监测；
6）1#泵手/自动状态监测；
7）1#泵故障状态监测；
8）2#泵启停状态监测；
9）2#泵手/自动状态监测；
10）2#泵故障状态监测；
11）1#电动阀调节控制；
12）2#电动阀调节控制；
13）1#泵启停控制；
14）2#泵启停控制；
7、电梯模拟模型系统模块
1）启停状态监测；
2）上行状态监测；
7）下行状态监测；
8）首层状态监测；
9）第2层状态监测；
10）第N层状态监测；
11）故障状态监测；
12）紧急状态监测；
13）正常启动控制；
14）消防停止控制；
15）系统整合监控；

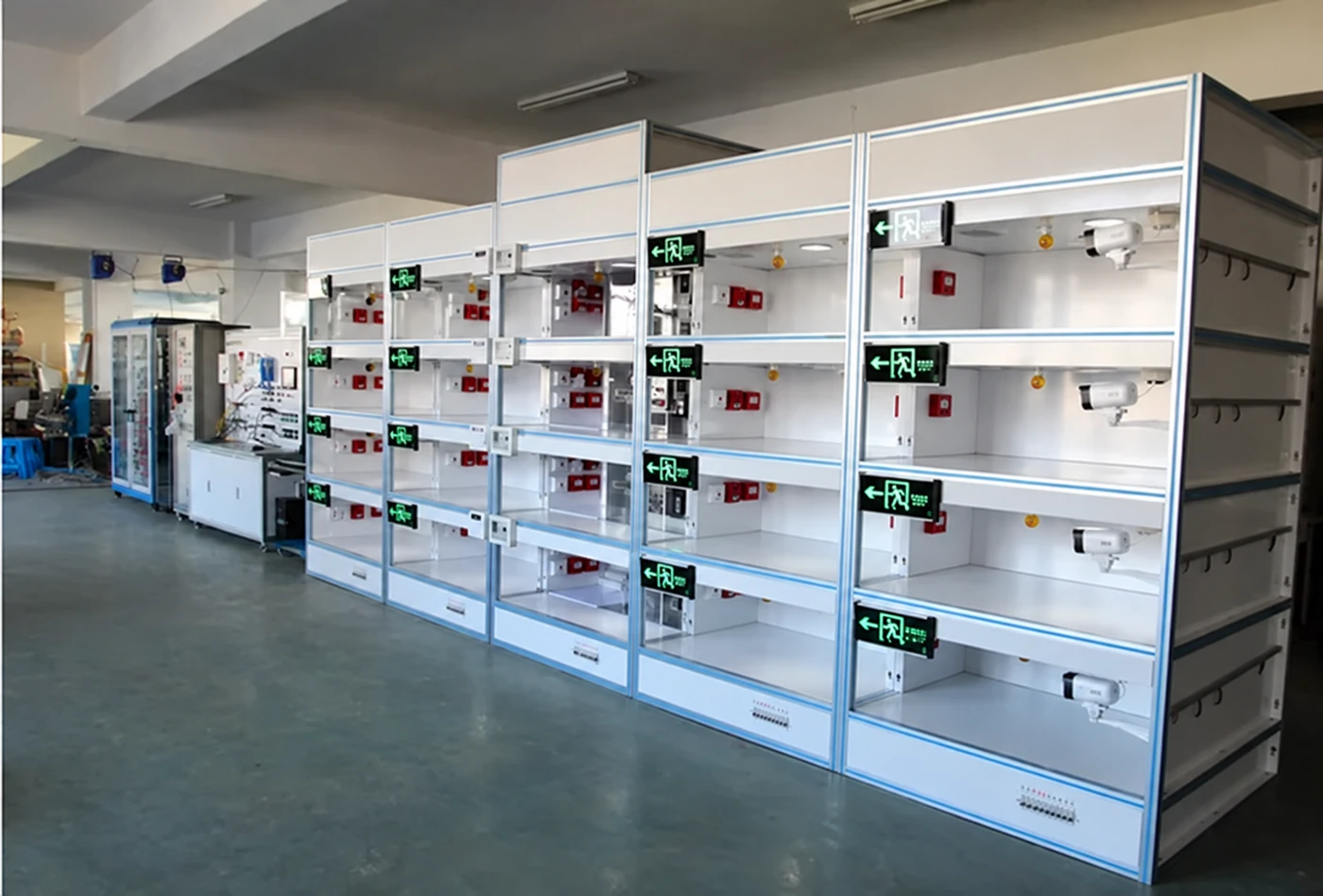

HYD-YLZN-588 · 楼宇智能化建筑工程综合实训系统

HYD-YLZN-588 型楼宇智能化建筑工程综合实训系统 一、产品概述 本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术综合实训设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，建筑模型包含楼宇智能小区供电、门禁、监控、消防报警，应急消防广播、应急电话、模拟防排烟系统、应急电梯、巡更、安防、弱电布线等综合模型。并配有智能化供电及监控，双电源供电控制等、控制设备电气控制柜以及操作台监控中…

 HYD-YLZN-588型楼宇智能化建筑工程综合实训系统
一、产品概述本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术综合实训设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，建筑模型包含楼宇智能小区供电、门禁、监控、消防报警，应急消防广播、应急电话、模拟防排烟系统、应急电梯、巡更、安防、弱电布线等综合模型。并配有智能化供电及监控，双电源供电控制等、控制设备电气控制柜以及操作台监控中心和PC控制等组成。
了解整个建筑模块门禁及安防报警监控、消防报警系统、安保巡更、视频监控及周边防范系统、供电系统、照明系统、等多个领域系统，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程综合能力。它适合楼宇智能化工程技术、弱电安装工程等相关专业的教学和培训。各系统既可独立运行，也可实现联动。通过此综合建筑模拟综合系统进行项目训练，检验学生的动手实践能力、建筑智能化的设计能力、楼宇工程管理能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
二、产品特点
1.该模拟典型建筑结构，通体采用工业铝合金型材和木质高密度墙板，搭建筑成模拟四层多间仿真大楼，配置有模拟走道、每层可通过模拟电梯运行到达，每个房间及楼道均采用吊顶安装电气设备,大楼设有总电源箱。分区配电箱、建筑模型分为智能大楼（小区）和管理中心两大部分、并结合现代化大楼特点配备有应急消防模拟电梯，大楼供电、应急照明、消防报警、安防系统等、并选用市场上技术成熟、低电压安全型器件，因而具有真实、美观、可靠和安全的特点。
2.管理中心实现安保区域的集中监控和管理，安装有管理中心机、视频监控、报警监控、门禁管理监控及管理中心计算机。
在智能大楼（每个区域内安装照明、应急照明、烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁、红外对射和巡更点、监控视频摄像机、消防防模块、视频户机等。智能大楼（小区）的模拟房间窗户装有探测器，实现室内安防与周界防范功能，并与管中心联网集中管理监控。
3.监控系统采用集中图形化显示,上传各系统综合集中控制管理.给合多领域、多系统实现楼宇智能化综合管理.
4.实验室电源安全管理系统
（1)该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
（2)在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
（3）验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。
1、供配电系统：
1）供配电监控系统和实训部分、智能大楼综合实训系统中所有设备由本供配电监控系统提供。进线采用模拟两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。并设置有模拟备用发电机系统。
2）通过各路操作开关、下位机部分：采用控制模块实现数据采集与控制，采集各供电线路供电情况，控制各断路器的分、合闸。
3）上位机部分：采用组态软件，与下位机PLC控制器采用PPI通信。上位机界面中（触摸屏）可整体监测供配电系统结构，并可提供 对电力网络出现的故障告警并快速定位和采取相应措施。
２、智能监控系统：
1）视频监控系统由监视区摄像机硬盘录像机网络设备监视器、实训联线等组成。
2）本地监控
3）支持 HDMI、VGA、 同时输出，支持 HDMI 与 VGA 同时预览与回放。
4）支持高清 HDMI 显示，支持254/264压缩格式。
5）支持多画面分割下不同通道并行预览与回放。
6）支持单、多画面预览，预览通道顺序可调。
7）支持预览便捷菜单操作。
8）支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
9）可屏蔽指定的预览通道。
10）支持视频移动侦测、视频丢失检测、视频遮挡检测。
11）支持视频隐私遮盖。
12）支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
13）云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。
14）支持网络远程监控，WIFI、APP监控模拟监控整个大楼各通道的监控画面、具有大楼全景监视。
3、智能安防周界系统：
1）智能周界系统分为监控中心管理区、控制中心监控和控台操作连线至大楼各安防点
2）大楼安装有周界人体红外传感器，分别保护整个模拟大楼的安防能力
3）通过各周界人体红外传感器监控、下位机部分：采用控制模块实现数据采集与控制，采集各供防区情况。
3）上位机部分：采用组态软件，与下位机控制器采用PPI通信。上位机界面中（触摸屏）可监控各防区非法入侵等情况。即时显示报警画面。控制输出声光报警等
4、安防巡逻系统：
1）安防巡逻系统由感应卡、管理软件、巡更机软件系统等组成
2）在大楼每个必经道路安装有巡逻点，模拟建筑小区安保巡逻工作。
3）上位机安装有提供了强大的软件管理平台，提供了多个信息钮点、先进的巡更设备、可靠和稳定数据读入出导出、多种不同钮点的认识与了解、可合理布置人员路线。
5、应急供电系统：
1）应急信息系统由安全显示牌、给合应急供电系统等组成
2）在大楼每个应急通道都设立有安全应急电源指示牌，应急供电系统并由消防联动控制实现应急自动切换。
6、照明监控系统：
1）照明系统由大楼供电配电柜、照明灯具给合现代智能照明控制系统等组成
2）在大楼每个房间均安装的吸顶照明灯，包含大楼模拟应急走道照明等照明系统通过控制中心上位机采用组态控制并可通过上位机进行监控制照明状态。
3）照明系统可通APP远程监控制大楼照明状态。
4）整个大数普通照明电源在消防火灾状态下联动切除非消防应急电源。
7、消防报警联动
消防报警联动系统在智能建筑（建筑设备管理系统）是一个重要的系统，该系统是楼宇中一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。
大楼房间及走道都配备有消防探测器，每层配备有声光报警器、模拟排系统、控制模块、大楼每层配置有应急广播、消防电话、等设施
消防系统控制中心大楼应急供电系统、应急照明系统、广播系统、消防电梯系统、包含非消防电源进行联动控制。
控制中心通过上位机监控大楼消防报警状态，并打印消防报警信息。
8、消防电梯系统操作
1、电梯的基本功能
A. 超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 门安全触板保护装置
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
D. 门机力矩安全保护装置
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
E、厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
具有消防应急开关
电梯具有消防应急接口,平时可供客梯正常使用,当出现消防故障时,电梯自动降落至一层,电梯用户不能正常使用电梯,只有专业消防人员才能使用电梯.
三、技术规格：
1）输入电源：三相四线（AC 380V±10% 50Hz）
2）工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3）装置容量：<5kVA
4）外形尺寸：大楼约6000mm×1500mm×2400mm；配电控制柜600mm×600mm×1800mm；综合控制台约1600mm×600mm×1800mm；中央控制台约1500*800*1200）绝缘电阻：＞3MΩ
5）安全保护：具有漏电自动保护功能
四、实训顶目：
1、供电系统
1.）常用配电设备认知与应用
2.）智能建筑的供电运行方式线路组建与操作
3.）供配电系统中运行线路状态的现场监测和控制
4.）备自投联动运行控制和调试
5.）供配电监控系统运行调度实训
6.）低压分级线路组建操作实训
7.）双电源明暗备原理操作实训
8.）上位机监控与操作
2、智能监控系统
1）摄像机的认识与接线
2）监控系统操作与接线
3）各种摄像机在生活在的用途
4）镜头的安装及调试
5）摄像机的通道设置与定时录像设置
6）USB备份处理
7）与网络视频传输入的综合扩展实训
8）摄像机的图像调试与安装试
9）手机APP远程监控功能操作
10）PC网络监控操作实训
3、智能周界系统
周界安防工作原理认识
周界人体红外传感器的认识与安装
安防系统线路连接与操作
上位机监控与操作
安防系统编程与设计
4、安防巡逻系统
1）离线巡更器的设置和操作
2）离线巡更软件的操作
3）系统的设计与线路计划
4）巡更管理扩展模块实训
5）人员信息管理
6）线路规化与考勤管理
5、应急供电系统：
1）应急信息系统供电组成与控制操作
2）应急供电系统消防联动控制编程实现应急自动切换
3）应急照明系统设计规范与控制原理认识
6、照明监控系统：
1）现代大楼照明监控系统技术认识
2）现在大楼照明线路的组建认知
3）照明系统自动控制设计原理
4）照明系统与消防联动系统控制联网操作
5）照明控制系统的ＡＰＰ联网操作
6）上位机监控与操作
7、消防报警联动
1)消防报警联动监控计算机中心的操作
2)报警点的设置操作
3)制控系统的管理
4)消防联供电系统的联网操作实训
5)消防应急广播系统的联网操作实训
6)消防联动排烟系统的操作
7)消防联动应急照明系统的操作
8)消防联动动主机的设置
7)消防联动主机的联动编程
9)消防探测器的便用与编码
10)消防报警系统的互联操作，线路故障的判断与处理
11)火警通讯主机的操作，系统功能设置
12)主机与电话分机的通讯操作，分机电话的操作
8、消防电梯
1)轿厢启动与停止、点动控制实训；
2)轿厢加速与减速的速度控制实训；
3)轿厢平层控制的实训; 护装置实训；
4)限速保护装置实实；
5)信号指示系统实训；
6)轿厢照明控制实训；
7)电梯控制系统实训；
8)电梯控制程序编写下载实训；
9)电梯程序运行与调式实训；
10)消防状态下电梯操作规程:
11)消防联动系统与电梯操作联网操作
 五、系统组成及设备的配置
序号项目内容规格、技术指标数量单位
1智能建筑模型由铝合金型材框架和安装布线高密度墙板组成，6000mm×1280mm×2400mm。（长×宽×高），分为智能大楼、管理中心和楼道等区域，智能大楼设计为管理中心两大区域结构，器件采用内六角螺丝和工程塑料卡件配合安装。定制套
2安装布线墙板按要求定制定制块
按要求定制定制块
按要求定制定制块
按要求定制定制块
3双电源配电柜供配电硬件系统、供配电监控系统和实训部分。
1.整个楼宇自动化系统中所有设备的供电由本实训装置提供。进线采用两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。
2.通过各种电量传感器，对整个用电系统的总电量参数监测：进线三相电流和总功率、配电母线三相电压以及各配电线路电流。
3.下位机部分：采用控制模块实现数据采集与控制，采集电量传感器测量的电量，控制各断路器的分、合闸。
4.上位机部分：采用力控组态软件，与下位机控制器采用总线通信。上位机界面中可整体监测供配电系统结构，并可实时分析和打印各类电量数据，并可提供 对电力网络出现的故障告警并快速定位和采取相应措施。		1套
4消防控制中心柜系统能进行各种模拟火灾和报警联动操作演示、与各系统的联动设置、联动编程、线路设计、联网、线路及设置等实训。并可通过消防报警联动监控计算机中心，对整个智能大楼消防系统进行监控控制，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。1套
5楼层控制配电箱漏电保护器DZ47-63LE 2P/10A1套
6楼层配电箱漏电保护器DZ47-32LE -2P10A1套
7中央监控控制实中台参考尺寸1600mm×700mm×1800mm
中央监控控制台实训台实现供电、照明、安防、消防各系统集中电气控制线路实训，具有集中管理线路故障实训、电源管理、通讯管理等功能。		1套
8琴台式电脑桌参考尺寸1500mm×800mm×1200mm
管理中心实现安保区域的集中监控和管理，具有管理中心机、视频监控、报警监控、供电及照明监控、消防监控制、对讲门禁管理监控及管理中心。		2台
9铝材人字梯1500MM2把
10计算机主流品牌电脑
内装操作系统，编程软件，组态软件 、系统监控制软件		1套


HYD-YL-1 · 智能楼宇通用实训台架

HYD-YL-1 智能楼宇通用实训台架 一、产品概述 “智能楼宇通用实训台架”采用“工”字形结构，专为智能楼宇系统实训要求设计。根据学校需要可灵活配置楼宇自动化系统实训单元。 1.落地式结构：最大限度降低实训设备的占地面积、空间浪费，解决了实训课室工位数量的紧缺性。 2.四工位结构：每个台架可同时容纳四个实训工位，每个实训工位可同时容纳两个实训模块；每个实训工位具有一个器件安装面，便于器件安装。 3.独立式模块：根据实训内容需要，灵活调…

HYD-YL-1智能楼宇通用实训台架



一、产品概述

“智能楼宇通用实训台架”采用“工”字形结构，专为智能楼宇系统实训要求设计。根据学校需要可灵活配置楼宇自动化系统实训单元。
1.落地式结构：最大限度降低实训设备的占地面积、空间浪费，解决了实训课室工位数量的紧缺性。
2.四工位结构：每个台架可同时容纳四个实训工位，每个实训工位可同时容纳两个实训模块；每个实训工位具有一个器件安装面，便于器件安装。
3.独立式模块：根据实训内容需要，灵活调换各类实训模块。
4.总线式连接：实现同一实训工位、同一实训台架或不同实训台架各类模块之间的总线连接，建立不同功能、不同类型或不同规模智能楼宇系统。
5.灵活的系统配置：台架可根据需要灵活配置楼宇自动化系统实训单元。
二、产品特点：
实训系统屏由全吕合金构成，美观及牢固，可自由根据实地面积排放，单独提供电源，移动方便，活动性大，实训功能强大，可根据实验要求自行排放，大大增加实训功能，模块自由组合联网进行实训，另可增设该设备附加设备进行实验，能与该设备各模块进行多扩展实训.
三、技术规格
1.工作电压：单相三线220V±5% 50HZ
2.具有总启动电源，单独的电源DC24V\DC12V输出。
3.安全保护：装置配有电流型漏电保护断路器，具有：漏电、短路及过流切断电源的保护功能。4.漏电流≤30mA  动作时间≤0.1S，能够保护实训者人身安全和实训设备安全。
5.外型尺寸：1000X200X180cm³
四、实训平台桌特点：
1.实训平台桌面积2200X1200MM 支架采用全合金铝，台面采用高密度防腐板制面，经久耐磨，，
2.外形尺寸：2200X1200X800mm
3.实训支架工作电压:单相三线220V±5% 50HZ单独交直流电源输出
4.安全保护：装置配有电流型漏电保护断路器，具有：漏电、短路及过流切断电源的保护功能。5.漏电流≤30mA  动作时间≤0.1S，能够保护实训者人身安全和实训设备安全。
6.外型尺寸：1000X200X180cm³
五、通过项目任务实施，可考察的职业能力
1）消防报警及联动子系统实训：
1.消防设备的认识
2.电子编码器的认识及使用
3.元件地址编码设置
4.系统的管理
5.联动编程
6.单点操作实验
7.总线隔离模块的测试实验
8.信号输入模块的测试实验
9.手动报警按钮与声光报警器的使用
10.消防系统报警实验
11.火灾报警联动实验
2）电话通信子系统实训
1.电话交换机的应用
2.电话线的制作
3.语音数据面板及模块的使用
4.分机间呼叫
3）网络布线子系统系列实训：
1.局域网的组建
2.网线制作与测试
3.终端面板的安装及数据模块的使用
4.交换机的应用
5.路由器的应用
6.配线架的使用
7.局域网IP设置
4）智能卡门禁子系统实训：
1.门禁系统组成及设备认识
2.门禁系统的组建
3.门禁系统的联网及应用
4.上位机软件的设置
5.用户卡注册
6.开门方式设置
7.用户卡权限设置
8.门磁的应用
9.电控锁的认识
10.门禁系统远程数据下载、远程控制
11.考勤系统设置
12.考勤卡注册
13.考勤数据下载
14.消费系统的设置
15.消费卡的充值
16.消费数据的下载
5）可视对讲子系统实训
1.可视对讲系统的组成及应用
2.门口机呼叫室内机
3.电控锁的接线
4.室内机开锁
5.室内机门口机对讲通话
6.管理中心的通话
6）视频监控系统实训
1.视频线缆的制作
2.云台的使用
3.云台控制器的使用
4.半球摄像机的使用
5.枪式摄像机的应用
6.半球摄像机的应用
7.嵌入式数字硬盘录像机的使用
8.解码器的使用与设置
7）配电照明及布线实训
1.照明灯异地控制
2.声光双控延时开关的使用
3.插卡取电开关的应用
4.延时触摸开关的应用
5.微型断路器漏电保护器的使用
6.户内配电箱的制作及安装
7.户内分控配电箱的制作及安装
8）群控电梯实训
1.电梯开、关门控制实训
2.电梯轿厢升降点动控制实训
3.电梯开关门、升降点动控制实训
4.电梯楼层连续运行显示实训
5.呼梯信号记忆与解除控制实训
6.电梯自动选向控制实训
9）远程抄表实训
1.RS-485网络组建
2.RS-485/232认识及使用
3.远传水表接线及认识实验
4.远传电表接线及认识实验
5.远传燃气表接线及认识实验
6.采集器原理及使用
7.集中器原理及使用
8.联网通讯实验
9.上位机管理软件认识
10.数据库软件使用
11.远程抄表综合实验
六、系统主要配置表：
配置名称数量
建筑模型全防真建筑材料主体结构、大楼包含了（照明系统、消防系统、门禁对讲系统、通讯系统、安防系统、准布线系统为一体的）智能大楼。

一套

消防系统		消防报警主机1台
输入模块1个
输入输出模块3个
感烟探测器1个
感温探测器1个
燃气探测器1个
短路隔离器1个
声光报警器1个
警铃1个
警灯1个
排风机1台
手动报警模块1个
150W广播功放1台
CD录放盘1台
智能消防电话主机1台
广播模块1个
编码器1个


安防系统		防盗主机1台
主机编程键盘1台
红外探测器1个
双束对射探测器1个
声光报警器1个
门磁探测器1个
手动紧急按钮1个
幂帘探测器1个
硬盘录像机1台
云台摄像机1个
半球摄像机1个
红外摄像机1个
无线摄像机1个

 对讲门禁系统		管理中心机1套
门口机1台
电控锁1把
可视安防话机1门
非可视安防话机1门
通用话机1门
网控器1个
视频分配器1个
层间分配器1个
探测器1套
ID卡片10张
门禁机1台

照明系统		DDC控制器1个
过道自动照明灯及控制模块1套
办公自动照明及控制模块1套
客厅自动照明及控制模块1套
卧室自动照明及控制模块1套
计算机控制中心1套
通讯系统数字交换机1台
程控交换机1台
网络路由器1个
布线系统标准通讯机柜1个
标准网络配线架1个
标准网络模块1套
语音模块1套
布线网线及语音线1套
布线工具1套
IC卡抄表系统气表
电表
水表
模拟管道

供电系统
 		DDC控制器
相关配套软件
上位机监控


HYD-ALY-20B · 智能安保工程系统实训装置

HYD-ALY-20B型智能安保工程系统实训装置 一、系统概述 智能安保工程系统实训装置包含一个管理中心、两个模拟房间和一个公共区域。其中管理中心主要由大型报警主机、硬盘录像机、矩阵主机以及网络控制器等组成。两个模拟房间内安装了现场工程中应用广泛的报警探测器以及典型的摄像机，公共区域装有两个智能球机，其中一个具有目标自动跟踪功能。操作者通过对现场环境的分析，进行部件安装方案的设计，根据设计方案进行设备的安装、接线和调试。操作者通过该装置…

HYD-ALY-20B型智能安保工程系统实训装置


一、系统概述
智能安保工程系统实训装置包含一个管理中心、两个模拟房间和一个公共区域。其中管理中心主要由大型报警主机、硬盘录像机、矩阵主机以及网络控制器等组成。两个模拟房间内安装了现场工程中应用广泛的报警探测器以及典型的摄像机，公共区域装有两个智能球机，其中一个具有目标自动跟踪功能。操作者通过对现场环境的分析，进行部件安装方案的设计，根据设计方案进行设备的安装、接线和调试。操作者通过该装置可掌握安保系统中典型设备的应用，了解安保系统的组成，培养设计安保系统的能力。
二、产品特点
该装置分为闭路电视监控系统、防盗报警系统以及门禁系统。
特定区域安装指定器件，用于模拟现场工程中特定区域，如某网孔板安装了门禁机、门磁开关、电插锁以及开门按钮，用于模拟楼宇内的区域门禁系统。
通过对摄像机的选择、安装，实现闭路电视系统的无盲点监控。
通过对报警探测器的选择、安装，实现警戒范围的无盲区。
可通过上位机软件对系统进行管理。
整个系统的功能接近于现场环境，从而使学生在学习该套实训装置的同时，增强其工程应用能力。
三、技术参数
1.输入电压：单相三线～220V±10% 50Hz
2.工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1kVA
4.安全保护措施：具有接地保护、漏电保护功能，安全指标符合国家标准。
四、实训内容
1.安全防范系统的认识
2.各类报警探测器与报警主机的安装与连接
3.各类摄像机、矩阵主机和硬盘录像机的安装与连接
4.大型报警主机的基本操作与编程
5.液晶键盘的基本操作与编程
6.报警探测器的安装与调试
7.摄像机的安装与调试
8.矩阵主机的安装与调试
9.硬盘录像机的安装与调试
10.门禁系统的安装与调试
11.设计并组建一个安防系统

HYD-LY-2C · 建筑电气与智能化实践教学模拟楼层

HYD-LY-2C型建筑电气与智能化实践教学模拟楼层 一、产品功能 建筑电气与智能化实践教学模拟楼层”是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测…

HYD-LY-2C型建筑电气与智能化实践教学模拟楼层



一、产品功能
建筑电气与智能化实践教学模拟楼层”是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件，实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模拟楼层，两层模拟楼层需要考虑智能建筑的多楼层结构关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。
器件的安装方式与实际工程一致，使用自攻螺丝与网孔板用膨胀固定件的配合，学生在模拟墙体的一边便可单独完成器件的固定；布线方式可选择通过线槽布明线（网孔板正面）或通过理线环布暗线（网孔板反面）
铝合金支架尺寸：3010mm×1305mm×2550mm（长×宽×高）
网孔板尺寸：750mm×600mm×35mm（长×宽×高）
二、主体配置
序号器件名称数量单位备注
1铝合金支架1台
2网孔板17块
3计算机移动推车1台
4圆钢凳1张
5人字梯1把
6配电箱1个
7单相漏电保护开关1个
8储物架1台
9网孔板用膨胀固定件500个
10理线环100个
11紧固件、线材及专用工具1批
12单相三位三级排插3个
13单相一位二级插座2个
14单相一位三级插座3个
15明装86底座7个
1618V直流开关电源1个
1712V直流开关电源1个
18门前铃1个
19室内分机1台
20电插锁1把
21警铃1个
22被动红外空间探测器1个
23感烟探测器1个
24燃气探测器1个
25门磁开关1对
26求助按钮1个
27层间分配器1个
28室外主机1台
29ID卡4张
30电磁锁1把
31电磁锁控制器1个
32开门按钮1个
33联网器1个
34管理中心机1台
35通讯转换模块1个
36通讯电缆1条
37对讲门禁监控管理软件1套
38彩色监视器1台
39硬盘录像机1台
40硬盘1个
41交换机1个
42网络跳线1条
43网络视频监控管理软件1套
44变速球1台
45一体机芯1台
46枪型摄像机1台
47自动光圈镜头1个
48室内全方位云台1台
49智能解码器1个
50红外摄像机1台
51摄像机支架1个
52拾音器1个
53主动红外对射探测器1对
54被动红外幕帘探测器1个
55声光警号1个
三、实践项目
1.认识和熟悉各种楼宇智能化器件
2.各种墙体器件的对应区域位置安装
3.电插锁、电磁锁和门磁等门上器件的安装和调试
4.掌握对讲门禁及室内安防系统的结构和原理
5.对讲门禁及室内安防系统的接线、布线和调试
6.对讲门禁监控管理软件的操作与事故演习
7.基于两层楼层的对讲门禁及室内安防系统的系统结构项目设计
8.掌握闭路电视监控及周边安防系统的结构和原理
9.闭路电视监控及周边安防系统的接线、布线和调试
10.网络视频监控管理软件的操作与事故演习
11.基于两层楼层的闭路电视监控及周边安防系统的系统结构项目设计

HYD-ZH-3 · 智能化楼宇综合实训装置

HYD-ZH-3型智能化楼宇综合实训装置 一、产品概述： 是由铝合金骨架和活动网孔板组合而成的两层建筑平台，分别模拟一栋建筑的首层机房、二层住户、首层楼道、二层楼道、垂直竖井和建筑周边。房间提供正反侧墙和顶墙的安装范围，同时还提供房间大门，可在上面安装电控锁、灵性锁、门磁和闭门器等器件，可实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。 二、基本技术指标： 铝合金支架尺寸：3010mm×…

HYD-ZH-3型智能化楼宇综合实训装置

一、产品概述：
是由铝合金骨架和活动网孔板组合而成的两层建筑平台，分别模拟一栋建筑的首层机房、二层住户、首层楼道、二层楼道、垂直竖井和建筑周边。房间提供正反侧墙和顶墙的安装范围，同时还提供房间大门，可在上面安装电控锁、灵性锁、门磁和闭门器等器件，可实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。
二、基本技术指标：
铝合金支架尺寸：3010mm×1360mm×2410mm；网孔板尺寸：700mm×600mm×35mm；能完成两层楼的电气安装实训。
铝合金支架尺寸：3010mm×1360mm×2410mm；网孔板尺寸：700mm×600mm×35mm；能完成两层楼的电气安装实训。
输入电源：单相三线AC220V±10% 50Hz。
工作环境：温度-10℃～40℃ 相对湿度≤85% （25℃） 海拔≤4000m。
安全保护：具有漏电压、漏电流保护，安全符合国家标准。
三、产品配置：

序号名称数量备注序号名称数量备注
1交流配电箱1台与实训装置
配套		16管理中心1台与实训装置
配套
2直流配电箱2个与实训装置
配套		17监视器1台14寸彩色
3电磁锁、电插锁
电控锁、灵性锁		1台与实训装置
配套		18硬盘录像机1台与实训装置
配套
4门磁和闭门器1台与实训装置
配套		19网络视频监控
平台软件
视频监控
平台
 		1套与实训装置
配套
5门前铃和室内
对讲机		各一个与实训装置
配套		20高速球录像机1台与实训装置
配套
6警铃被动
红外探测器		1个与实训装置
配套		21自动光圈镜头1个与实训装置
配套
7烟雾探测器1个与实训装置
配套		22室内全方位
云台		1台
8燃气探测器1个与实训装置
配套		23智能解码器1台
9紧急求助按钮1个与实训装置
配套		24室外红外夜视
防水录像机		1台
10层间分配器1个与实训装置
配套		25主动红外对射探测器1台与实训装置
配套
11联网器1个与实训装置
配套		26被动红外幕帘探测器1台与实训装置
配套
12计算机移动推桌1个与实训装置
配套		27声光报警1个
13硬盘录像机及
监视器支架		 与实训装置
配套		28智能系统终端监控计算机软件1套与实训装置
配套
15电脑1台

安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
四、实训项目：
1.认识和熟悉各种智能建筑器件
2.各种墙体器件的对应区域位置安装
3.电控锁、灵性锁门磁和闭门器等门上器件的安装和调试
4.掌握对讲门禁及室内安防系统的结构和原理
5.对讲门禁及室内安防系统的接线、布线和调试
6.对讲门禁监控管理软件的操作与事故演习
7.对讲门禁及室内安防系统的多种系统结构项目设计
8.掌握闭路电视监控及周边安防系统的结构和原理
9.闭路电视监控及周边安防系统的接线、布线和调试
10.视频监控及远程云台的操作与事故演习
11.闭路电视监控及周边安防系统的多种系统结构项目设计



HYD-JZ-06 · 建筑智能化技术综合实训系统

HYD-JZ-06 建筑智能化技术综合实训系统 一、系统概述： 建筑智能化技术综合实训系统可同时让2-4名学生同时操作，通过小组的团队形式开展工作任务，并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学，实现“教”、“学”、“做”、“考”一体。 建筑智能化技术综合实训系统是一种多功能模块化自由组合实训任务，完全模拟施工现场，遵循工作任务工程导向，从设备、工具、辅材三个方面进行输入，团队协作实训，以岗位能力为人才培养目…

HYD-JZ-06建筑智能化技术综合实训系统

一、系统概述：
建筑智能化技术综合实训系统可同时让2-4名学生同时操作，通过小组的团队形式开展工作任务，并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学，实现“教”、“学”、“做”、“考”一体。
建筑智能化技术综合实训系统是一种多功能模块化自由组合实训任务，完全模拟施工现场，遵循工作任务工程导向，从设备、工具、辅材三个方面进行输入，团队协作实训，以岗位能力为人才培养目标，可以完成安防系统设备接线（端口跳线）、调试，设备故障及维护。
二、系统特点
1. 建筑智能化技术综合实训系统安装架，采用全钢框架结构，设计使用组合式安装方法，模拟实际工程环境，实现智能楼宇设备接线、系统调试、物业运营维护等多方面实训要求。
设备采用模块化结构设计，信号端口均引到操作面板，由学生根据设计方案采用插线方式完成所需设备的连接。
系统设备须将闭路电视监控作为台架固定，将楼宇对讲及门禁、防盗报警和停车场系统作为活动模块，根据课程的不同，将活动的模块固定到实训台上进行实训；系统不用时，可将模块放入固定仓储位置。
2. 学生实训技能评分系统软件
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、技术性能
1、工作电源：三相四线  AC220V±5%  50Hz
2、安全保护：漏电保护（动作电流≤30mA），过流、熔断器保护
3、尺寸：长*宽*高≥2000mm*750mm*2000mm
4、电源输出：AC16.5V/DC12V/DC24V/DC5V
5、接口：RS232接口1个
6、全钢结构，喷塑，带底轮
7、环境温度：-10℃～40℃
8、相对湿度：≤85%
四、系统组成
（一）视频安防监控系统实训单元（1套）
1、系统概述
视频监控系统可通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况,可与防盗报警系统等其它安全技术防范体系联动运行。
可通过互联网远程监控，所有设备运行等监控，也可通过手机APP进行远程监控，也可通域网进行监控整过教室。
2、实训项目
1）视频监控系统硬盘录像机的基本操作
2）BNC接头的制作
3）视频监控系统摄像部分的安装与调试
4）视频监控系统的一般维护及故障处理
5）视频监控系统画面处理器的基本操作
6）视频监控系统矩阵切换器的基本操作
7）硬盘录像机监控系统的连接与调试
8）画面处理器监控系统的连接与调试
9）视频监控系统控制部分的安装与调试
10）视频监控系统的故障排查与处理
11）矩阵视频监控系统的连接与调试
12）视频监控系统的技术方案设计与制作
13）超市视频监控系统的项目设计与实施
14）视频监控系统的项目实施、档案建立与验收
15）智能小区数字视频矩阵项目实施
16）视频监控系统的系统故障诊断与排除
17）安全防范系统运行信息的检测、记录及处理
18）小区综合安全防范系统方案的设计与制作
19）大厦安全防范系统总体方案设计与工程验收
（二）门禁及对讲系统实训单元（1套）
1、系统概述：
能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接、，电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
2、实训项目
1）可视对讲系统与门禁系统的情形模拟
2）可视对讲系统主机与各硬件的连接
3）可视对讲系统与门禁系统的调试
4）室内分机安防探测器的连接与设置
5）门禁系统一般维护及故障处理
6）门禁系统管理中心机的使用
7）可视对讲与门禁系统的管理中心软件使用与设置
8）门禁IC卡的登记与使用定稿
9）可视对讲系统线路故障的判断与处理
10）可视对讲与门禁系统设置故障的判断及处理
11）住宅小区对讲系统的项目设计与实施
12）门禁系统的技术方案设计与制作
13）银行门禁系统方案设计与制作
14）门禁系统的项目实施、档案建立与验收
15）门禁系统的系统故障诊断与排除
（三）入侵报警系统实训单元（1套）
1、系统概述
入侵报警系统利用传感器技术和电子信息技术探测并指示非法进入或试图非法进入设防区域（包括主观判断面临被劫持或遭抢劫或其他危急情况时，故意触发紧急报警装置）的行为、处理报警信息、发出报警信息的电子系统或网络。
2、实训项目
1）入侵报警系统的情形模拟及处理
2）大型报警主机及键盘的安装及基本操作
3）报警探测器及报警主机的安装、接线与检测
4）入侵报警系统的一般维护及故障处理
5）入侵报警系统的基本操作
6）大型报警主机操作与编程
7）入侵报警系统的线路故障判断及处理
8）入侵报警系统防区的设置及调试
9）单防区（带终端电阻）与报警主机的连接及编程
10）入侵报警系统双防区与报警主机的连接及编程
11）入侵报警系统双防区（带终端电阻）与报警主机的连接及编程
12）入侵报警系统Winload编程软件的操作
13）入侵报警系统编程软件的操作
14）入侵报警系统的程序故障判断及处理
15）入侵报警系统的技术方案设计与实施
16）入侵报警系统的项目实施、档案建立与验收
17）入侵报警系统的系统故障诊断与排除
（四）停车场管理系统实训单元（1套）
1、系统概述
停车场系统是指基于现代化电子与信息技术，在停车区域的出入口处安装自动识别装置，通过非接触式卡或图像识别来对出入此区域的车辆实施判断识别、准入/拒绝、引导、记录、收费、放行等智能管理，其目的是有效的控制车辆与人员的出入，记录所有详细资料并自动计算收费额度，实现对场内车辆与收费的安全管理。
2、实训项目
1）停车场管理系统设备的认识
2）停车场管理系统IC卡的发卡管理与操作
3）停车场管理系统设备的安装与接线
4）停车场管理系统一般维护及故障处理
5）停车场管理系统的基本操作
6）停车场管理系统的管理软件安装与设置
7）停车场管理系统的设备安装与调试
8）停车场管理系统的故障判断及处理
9）停车场管理系统的技术方案设计与制作
10）停车场管理系统的项目实施、档案建立与验收
11）停车场管理系统的系统故障诊断与排除
（五）巡更管理实训单元（1套）
1、系统概述：
本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训模块主要由充电装置、感应卡、管理软件、巡更机软件系统等组成。
巡更机特点带液晶时钟显示，读卡提示功能，射频感应，自动读卡，感应式巡更机，坚固耐用，一体胶胆，密封防水，防震超低功耗设计，电池寿命可以连续读卡40万次，内存10000条记录（可扩容），提供多个信息钮点，强大软件功能，人员信息设置等，多种巡更模式设备。是现代保安管理专业之道选。
2、软件功能特点：
提供了强大的软件管理平台，提供了多个信息钮点、先进的巡更设备、可靠和稳定数据读入出导出、多种不同钮点的认识与了解、可合理布置人员路线。
3、系统实训功能：
能进行各种离线巡更系统操作演示、和离线巡更采集器的设置、巡更采集器的使用方法、离线巡更采集器的工作原理、离线巡更系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
4、实训项目
1）离线巡更器的设置和操作
2）离线巡更软件的操作
3）系统的设计与连接
4）系统的结构与安装
6）巡更管理扩展模块实训
7）正确布置，保证巡逻线路的合理化
8）故障的设置与排除
9）巡更棒每个巡逻班次数据下载
（六）消防系统实训单元（1套）
1、系统概述：
 本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。如配备有CRT监控软件可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。
2、实训项目
1）消防报警联动系统元件、作用、组成和原理的认识实训
2）火灾和报警联动模拟操作实训
3）消防主机面板上指示灯和按键功能操作实训
4）消防主机状态的认识操作实训
5）消防主机基本功能操作实训
6）修改时间操作实训
7）修改密码操作实训
8）不同密码权限的操作实训
9）通讯管理操作实训
10）本机自检操作实训
11）打印管理操作实训
12）系统初始化操作实训
13）总数查询操作实训
14）本机信息操作实训
15）事件记录查询操作实训
16）火警记录查询操作实训
17）设备启停操作实训
18）按组回路编辑操作实训
19）单点回路编辑操作实训
20）屏蔽开放操作实训
21）自动登录操作实训
22）联动编程操作实训
23）声光联动设置操作实训
24）元件的结构识别与安装实训
25）线路故障的判断与处理实训
26）程序设置错误的判断与纠正实训
27）按线路图将各部分连线实训
（七）自动化创新物联网应用云平台单元（1套）
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1）数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）短信报警6）微信报警7）微信反向控制8）二次开发
4.物联网自动化应用软件
1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
（2）终端包含：1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。2）联网设置界面：设置现场数据连接云平台后台数据库管理




HYD-ZN-55 · 智能楼宇技能鉴定试验台

HYD-ZN-55型智能楼宇技能鉴定试验台 一、系统概述 智能楼宇技能鉴定试验台由设备管理区和器件安装区组成，所包括的系统有 : 综合布线系统、火灾自动报警及消防联动系统、通信网络和信息网络系统、建筑设备监控系统 ( 智能照明系统、中央空调监控系统 ) 及安全防范系统 ( 视频监控系统 ) 。设备管理区主要由安全防范系统的控制及管理设备、建筑设备监控系统的控制及管理设备、火灾自动报警及消防联动系统的控制及管理设备、通信网络与信息网络系统…

HYD-ZN-55型智能楼宇技能鉴定试验台



一、系统概述
智能楼宇技能鉴定试验台由设备管理区和器件安装区组成，所包括的系统有:综合布线系统、火灾自动报警及消防联动系统、通信网络和信息网络系统、建筑设备监控系统(智能照明系统、中央空调监控系统)及安全防范系统(视频监控系统)。设备管理区主要由安全防范系统的控制及管理设备、建筑设备监控系统的控制及管理设备、火灾自动报警及消防联动系统的控制及管理设备、通信网络与信息网络系统及综合布线系统的设备管理间子系统等组成。
二、技术参数：
1.电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；
3.整机功耗：≤200W；
4.整机重量：≤450KG；
5.外形尺寸（宽×深×高）：3900mm×650mm×1930mm。
6.动态云故障分析考核系统软件整个系统软件能完成对设备的单机考核，网络云考核，考场监考，设备监控，信息采集，数据处理。
单机考核，在设备无网络连接时，老师可以通过登录密码输入登录老师界面进行，考核时间、设备信息、考核项目、设置故障点、设备使用权限的设置，完成考核相关信息的设置，返回到学生登陆界面，学生上机，输入学号即可开始考核，考核完成考核结果数据会自动保存在历史数据内，可利用U盘导出考核数据。
网络云考核，在设备与英特网连接好后，监考人员可以通过网络APP或二维码扫描进入控制界面，进行同单机考核的设置，设置完成后，即可通知学生利用手机扫描登陆二维码，输入学号，开始进行考核，考核开始监考人员可以通过声像界面对考核人员进行监考。
设备监控，当设备使用过程中出现异常，联网设备会向绑定人员进行微信或邮箱进行报警提示设备异常，远程可实现对设备的电源控制，及时断开设备电源。
1）技能考核模块
本模块将物联网技术运用于实验室考核并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据，具有以下功能。
（1）数据云系统上传
通过TCP/IP协议，及网络连接界面实现与专业教学设备云后台连接。
（2）考核历史数据
通过历史数据窗口，对考核结果的历史查询。实现对不同时间考核的学员的学号、姓名、发题数、答题数、考核设置时间、考核用时的数据信息按制定时间或最近的时间等方式进行查询。也可以清楚存盘的历史数据。可通过U盘实现对数据的导出，导出数据可通过excel打开，编辑。数据的存储方式是通过考核结束进行保存的，避免了数据过多，在后期处理起来非常的简洁。
（3）老师登陆界面
通过输入权限密码，进入老师窗口。该窗口可设置，考试时间、设备号、所有故障的清除、设备电源权限、4个考核类型的故障设置窗口（可按实际需求进行设置如高级、中级、初级，或是考核项目1、项目2等）、密码设置、云组态登陆二维码。
（4）动态设题界面
目前设置为4个项目窗口（可根据需求扩充），每个窗口可根据需求进行相应设置，如直接在线路原理图上实现故障设置或开关量的设置。开关量设置目前为24路，可按需求进行扩展。故障发布功能，按下故障发布，改项目就会在学生考核界面显示，和出现，达到发题的目的。
（5）学生信息登陆
可通过该界面实现对学生学号、姓名的登陆，学号及姓名支持6位数学号及39位学生信息登记，可根据需求进行扩展.
（6）实时信息查询
通过点击窗口对应查询信息，可对设备号、考核时间、考核分数进行查询。
（7）学生开始界面
考核人员可通过扫码二维码登陆，也可通过点击登陆，输入学号登陆界面进入学生窗口。
（8）考核界面
输入学号后进入考核界面，当老师通过单击或者网络设题后，左上角显示目前考核项目名称同时答题窗口显示有答题项目。窗口同时显示，登陆的学号，考核剩余时间，完成答题数量，考核说明。点击考核开始，开始考核，考核剩余时间开始计时，当计时完成也会交卷结束。点击答题窗口进入答题界面。
（9）动态答题界面
界面显示线路原理图或故障点，在原理图界面可在对应的线路上点击查明故障，实现考核，答题界面和设题界面原理图相同，当答题数等于设题数时交卷结束考核。考核时可返回考核界面查看考核剩余时间。当原理图过大时可通过点击原理图对应位置实现放大窗口实现清晰线路来答题。
2）云故障考核功能模块
（1）学生通过扫码现场二维码实现学号登陆，进入考核界面。
（2）教师远程监考功能，考核现场实时图像监控及现场声音播放。
（3）信息显示设备连接状态，考核信息查询。
（4）控制：设置考核故障点，可以设置24路故障，可根据实际需求添加128路。可设置考核时间，考核项目。
（5）设备电源使用权限管理，只有给了权限设备才能上电，或者考核结束设备自行断电。
（6）历史数据：显示学号、分数、设备号、考核时间的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
（7）数据报表：可根据起止时间、时间间隔、数据类型进行生成数据表格，表格可以导出excel。
（8）设备报警：通过物联网将报警信号上传到云平台，通过云平台向设置的微信推送报警信号。
（9）设有考核完成指示，及故障清除功能。
三、实训项目：
1.系统的安装、布线、接线、编程、调试、运行、维护及维修；
2.线路故障的设置、检测及排除；
3.四种标准信号（DI/DO/AI/AO）的认识、测量与连接；
4.系统程序设计、编写、调试和监控；
5.DDC编程软件的安装和通讯接口的配置；
6.DDC数字量输入输出模块的编程和配置；
7.DDC模拟量输入输出模块的编程和配置；
8.DDC日程、时间和计划功能模块的编程和配置；
9.DDC逻辑表功能模块的编程和配置；
10.DDC模拟量转换功能模块的编程和配置；
11.DDC设备运行状态功能模块的编程和配置；
12.系统组态监控界面设计；
13.基于DDC的智能照明子系统的功能设计、接线、编程、调试及运行；
14.基于DDC的新风与空调机组监控系统的功能设计、接线、编程、调试及运行；
15.基于DDC的供配电与照明监控系统的功能设计、接线、编程、调试及运行；
16.基于DDC的给排水与热交换监系统的功能设计、接线、编程、调试及运行；
17.智能楼宇集成监控软件的编程和通讯，集成监控用户界面的设计和制作；
18.基于智能楼宇集成监控软件的综合集成监控管理实训；
19.综合布线系统垂直干线子系统与水平干线子系统的安装、链路设计、连接和测试；
20.桥架及其配件的安装和布线；
21.信息插座和机架设备的安装；
22.水晶头及跳线的制作和测试；
23.110配线架的压线和测试；
24.鸭嘴跳线的连接及及链路的测试。系统的安装、布线、接线、编程、调试、运行、维护及维修
25.各种摄像机的认识与接线
26.监控系统与报警系统的联动操作与接线
27.各种摄像机在生活在的用途
28.摄像机的通道设置与定时录像设置
29.USB备份处理
30.与网络视频传输入的综合扩展实训
31.云台解码器的设置与操作（一体式云台）
32.摄像机的图像调试与安装
33.摄像机的各种不同场所的用途
34.报警点的接入与控制操作
35.与综布系统联接的实训
36.网络视频的传输与调试
37.各类火灾控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；
38.火灾报警控制器的接线、操作和编程；
39.火灾显示盘的接线和操作；
40.电子编码的设计和操作；
41.消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；
42.火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；
43.火灾自动报警监控管理软件的编程及操作；
44.智能楼宇集成监控软件的编程和通讯，集成监控用户界面的设计和制作；
45.基于智能楼宇集成监控软件的综合集成监控管理实训；
46.各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；
47.火灾报警控制器的接线、操作和编程；
48.火灾显示盘的接线和操作；
49.手/自动联动控制；
50.消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；
51.火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；
52.火灾自动报警监控管理软件的编程及操作；



HYD-780A · 智能建筑系统集成及物联网技术教学平台

HYD-780A型智能建筑系统集成及物联网技术教学平台 一、技术规格： 1.电源输入：单相三线，AC220V±10%，50/60Hz； 2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸； 3.整机功耗：≤200W； 4.整机重量：≤150KG； 外形尺寸≧（宽×深×高）：1300mm×700mm×1900mm。 二、系统技术参数 1)视频监控子系统： 1.视频监控子系统：视频监控子系统由液晶监视器、硬盘录像机、…

HYD-780A型智能建筑系统集成及物联网技术教学平台



一、技术规格：1.电源输入：单相三线，AC220V±10%，50/60Hz；2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；3.整机功耗：≤200W；4.整机重量：≤150KG；外形尺寸≧（宽×深×高）：1300mm×700mm×1900mm。二、系统技术参数1)视频监控子系统：1.视频监控子系统：视频监控子系统由液晶监视器、硬盘录像机、高速球型云台摄像机、一体化摄像机、红外摄像机、枪式摄像机组成。能够完成对楼道、智能大楼和管理中心的视频监控和录像等功能，同时可与安防系统实现报警联动等功能。2.楼宇视频监控实训系统采用开放式和拆装式结构设计，采用喷塑钢型材+网孔板结构，结构坚固，配有常用电源控制，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有配有安全设备电源装置，实训台还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。3.系统模块由视频监控模模块、视频监视区模块、主机端模块、智能考核等，从而让学生轻身体验网络视频监控系统与安全防范系统的原理与操作、接线、为一体的综合性实践人才。是现在安防系统工程理想之选实训实备。4.安防实训功能防盗报警能进行各种防盗报警系统联动操作演示、软件的设置，系统维护及监控软件的操作和设置、有线探测器设置和操作、报警主机键盘的基本操作、键盘操作指令的使用方法、各权限密码设置的编程与验证、防区连接与控制的编程、防区开关、响铃及软防区的编程、防破坏功能的验证、布防后延时的设置、线路的设计与连接、故障的设置、判断及排除等实验和实训。并可与安防系列中的其它设备联网进行各种综合实训。5.主机功能1）每个通道都支持双码流压缩2）每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。3）每个通道支持定时和事件两套压缩参数，并可本地配置子码流压缩参数。4）支持复合流和视频流编码，复合流编码时音频和视频同步。5）支持视频输入、视频输出质量选项配置。6）支持水印技术。7）支持零通道编码。8）支持远程监控手机APP9）支持网络和POE供电输出10）支特录像配置、通道管理、安防管理、图像处理、网络设置、云端上传。2)DDC照明集成子系统：1、系统组成及设备的配置该系统主要由DDC、照明传感器、照明开关、定时器、情景灯，射灯、办公吸顶灯、通讯模块、控制软件及组态软件组成。2、系统技术功能整体结构采用开放式和拆装式设计，学生可对各器件进行拆装、调试、运行。通过安装、接线和调试，该系统应实现如下的功能：连接DDC和照明控制电路。使用DDC控制器的强制输出按钮，能够控制五组照明系统的开关。将五组照明系统的开关状态开关接入DDC控制器，并采集五路信号状态。编写DDC控制程序，实现照明系统的开关控制。机监控系统（力控组态软件）能通过手动和自动两种方式控制灯的开关。并可组合物联网智能家居系统集成实训3)物联网智能家居集成系统：1、物联网智能家居集成系统主要组成有，智能家居网关主机、红外传发器、网络交换机、窗帘控制器、家居安防模块、调光模块、灯光模块、信号转发器模块、触摸屏监控中心、智能功放模块、智能五孔插座\智能门锁\背景音乐模块等。2、物联网智能家居系统平台实训功能1.用于ZigBee基本的传感数据采集与输出控制实验APP客户端互联网控制。2.智能家居电器安防管理系统 模拟智能家居应用，通过软件对产品模块进行管理3.智能庭音乐系统，可通过管理平台进行远程遥控，开启与关闭音乐设备，播放想听的音乐和音量的大小调节等。4.系统分区管理，模拟三室一厅包函厨卫等智能照明，安防，空调，电视，音乐，等家电的控制与监控。   2、智能照明系统智能照明系统，对灯光进行智能控制与管理的系统，跟传统照明相比，实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理，并可以用多种控制方式实现以上功能，最主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等，从而达到智能照明的节能、环保、舒适、方便的功能。3、智能电器控制系统智能电器控制系统，是对电器进行智能控制与管理的系统，智能电器控制系统，把所有能控制的电器以一定的结构有机的组合起来，形成了一个整体，通过这个管理系统，实现对家电的集中无线遥控、定时开关控制及远程控制，实现电器的场景控制与管理，从而达到智能电器系统的节能、环保、舒适、方便的功能。4、实验室电源远程控制系统 智能电源管理系统具有三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警1)智能终端：终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。2)手机APP：可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警3)PC端软件：通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。4)后台系统：可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端5)用户管理：密码上电管理功能，只有密码输入正确才能给实验台上电5、物联网自动化应用系统1）利用手机或者其他移动设备过扫描实验台二维码显示汽车各种传感器输入电压监控，输出控制信号监控，ECU输入开关监控，ECU输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟系统量，开关量的上下线、阀值等状态进行设置报警。6、物联传感开发实训系统1)温湿度传感器模块 采集环境的温度与湿度2)光敏传感器模块 采集环境的光照强度3)烟雾探测传感器模块 模拟安防中的烟雾探测4)人体感应传感器 模拟安防中的入侵检测5)紧急呼救按键 模块紧急呼救求助按钮6)液晶模块显示温度等7)LED灯模块 模拟室内照明8)直流电机 模拟空调风扇等家电设备9)步进电机 模块电动窗帘、洗衣机等设备10)继电器输出（灯） 模拟环境加温设备11)数据上传及APP监控实验课程程序1)CC2530流水灯实验2)CC2530按键控制流水灯3)CC2530外部中断控制流水灯4)CC2530按键控制LED开关5)CC2530外部中断控制LED开关6)CC2530查询方式使用定时器7)CC2530定时器T1的使用8)CC2530定时器T3的使用9)CC2530串口UART0发送字符串10)CC2530串口UART0接收字符串11)CC2530串口发送指令控制LED灯12)CC2530AD采集内部温度串口显示13)CC2530睡眠定时器唤醒系统14)CC2530中断唤醒系统15)CC2530液晶LCD显示16)CC2530看门口狗Watch Dog使用17)温度传感器DS18B2018)温湿度传感器DHT1119)MQ-2气体传感器20)人体红外传感器21)继电器模块22)光敏和热敏传感器23)CC2530PWM调光24)CC2530按键控制灯光强度25)控制步进电机正反转三、视频系统监控可以完成的实训项目：1.系统的安装、布线、接线、编程、调试、运行、维护及维修；2.线路故障的设置、检测及排除；3.各类摄像机和镜头的结构、原理、接线、调试和应用；4.球形摄像机的接线、设定和操作；5.网络摄像机的接线、设定和操作；6.硬盘录像机的接线、设定和操作；7.摄像机、硬盘录像机及监视器的连接和调试；8.球形摄像机和硬盘录像机的连接和调试；9.硬盘录像机、网络摄像机及工作站IP地址的分配和设定；10.了解和掌握POE交换机的标准规范和控制方式；11.硬盘录像机、网络摄像机及POE交换机的连接和调试；15.网络线压接、测试和连接；16.信息插座和机架设备的安装；17.水晶头及跳线的制作和测试；18.RJ45模块和配线架的压线和测试；19.RJ45跳线的连接及链路的测试。三、安防报警可以完成的实训项目：1.系统的安装、布线、接线、编程、调试、运行、维护及维修；2.线路故障的设置、检测及排除；3.不同类型的防区并对其参数进行设置实训；4.不同的布撤防类型并对其参数进行设置实训；四、DDC照明集成子系统实训：1、整体结构采用开放式和拆装式设计，学生可对各器件进行拆装、调试、运行。2、通过安装、接线和调试，该系统应实现如下的功能：3、连接DDC和照明控制电路。4、使用DDC控制器的强制输出按钮，能够控制五组照明系统的开关。5、将五组照明系统的开关状态开关接入DDC控制器，并采集五路信号状态。6、编写DDC控制程序，实现照明系统的开关控制。7、机监控系统（力控组态软件）能通过手动和自动两种方式控制灯的开关。8、组合物联网智能家居系统集成实训五、物联网智能家居集成系统实训：1.远程控制实训2.实时控制监控实训　　3.智能照明操作实训　　　4.无线遥控操作实训　5.场景控制操作实训　　6.集中控制操作实训7.电脑控制操作实训　　8.家电控制操作实训　　9.电动窗帘操作实训10.家居安防模块的连接实训11.手机控制等实训

HYD-YZD-8 · 智能楼宇管理员技能实训考核装置

HYD-YZD-8型智能楼宇管理员技能实训考核装置 一、智能楼宇管理员技能实训考核装置产品概述 “智能楼宇管理员技能实训考核装置”是根据职业院校和职业教育培训机构培养智能建筑和物业管理相关专业人才的需求设计出来的一款适合于智能楼宇管理员职业工种的培训考核设备，根据考核要求可灵活配置楼宇自动化5A系统实训单元。 本系统根据智能建筑行业楼宇自动化的工程特点，在接近工程现场的基础上，针对实训教学进行了专门设计，具有消防报警联动、对讲门禁、安防…

HYD-YZD-8型智能楼宇管理员技能实训考核装置

一、智能楼宇管理员技能实训考核装置产品概述
“智能楼宇管理员技能实训考核装置”是根据职业院校和职业教育培训机构培养智能建筑和物业管理相关专业人才的需求设计出来的一款适合于智能楼宇管理员职业工种的培训考核设备，根据考核要求可灵活配置楼宇自动化5A系统实训单元。
本系统根据智能建筑行业楼宇自动化的工程特点，在接近工程现场的基础上，针对实训教学进行了专门设计，具有消防报警联动、对讲门禁、安防、视频监控、智能一卡通、智能家居、远程抄表、综合布线等典型系统单元，包含了计算机技术、网络通信技术、综合布线技术和DDC控制等技术，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。
二、智能楼宇管理员技能实训考核装置产品特点
1.系统采用模块化形式，可自由放置于实训台架上
2.模块采用网孔板为底板，板上元件可随意拆装
3.可进行单个部件的认识操作和使用，也可进行系统的接线、调试和维护
三、系统组成
(一)火灾自动报警及消防联动控制单元
1.系统概述
该系统控制部分全部采用实物，控制对象采用简单模型,采用主流消防系统中常用的各种火灾探测器（感温型和感烟型）的参数变化来进行火灾报警，系统采用总线结构和带联动功能的火灾报警控制器，配套消防电话系统及消防广播系统，可进行消防报警及联动模拟、消防事故广播、消防电话、地址编码、编程设定等实验和实训。
2.主要配置
系统包含了以下五个模块
主机控制模块  包含的部件有：火灾报警控制器、总线隔离器、编码器等。
探测报警模块  包含的部件有：智能差定温感温探测器、普通点型光电感烟探测器、编址接口模块、终端器、火灾显示盘、火灾声光警报器、编码手动报警按钮、编码消火栓报警按钮、警铃、模拟压力开关、模拟水流指示器等。
广播电话模块  包含的部件有：总线制编码消防电话专用模块、消防电话插座、总线制编码消防广播模块、总线制固定式消防电话分机、总线制移动式消防电话分机、壁挂式广播音箱(3W) 等。
联动控制模块  包含的部件有：编码单输入模块、编码单输入/单输出模块、编码双输入/双输出模块、模拟主备喷淋泵、模拟主备消防泵、模拟排烟风机、模拟正压风机、模拟卷帘门、模拟电梯迫降、模拟非消防电切换等。
广播电话主机模块  包含的部件有：智能总线制消防电话主机、CD录放盘、150W广播功率放大器、广播分配盘等。
(二)对讲门禁及室内安防控制单元
1.系统概述
该系统集可视对讲门禁系统和常用的多种室内外安防设备于一体，通过统筹管理，可实现室内外（可视或非可视）对讲功能，该系统采用实际智能小区工程的全套对讲门禁及室内安防设备，实现了单住户、单大楼多层多住户、单小区多大楼多层多住户的模块关系，系统稳定可靠，结构合理清晰，能进行各种模拟门禁控制系统操作演示、系统的设置、线路设计等实验和实训。
2.主要配置
住户模块  包含的部件有：门前铃、免提式室内分机、普通壁挂室内分机、可燃气体探测器、紧急求助按钮、门磁、红外探测器、光电感烟探测器、声光报警器等。
大楼模块  包含的部件有：编码式室外主机、室外主机分配器、联网器、层间分配器、电控锁头等。
小区模块  包含的部件有：编码小区门口机、管理中心机、联网器、电控锁等。
(三)防盗报警单元
1.系统概述
该系统具有有线报警、无线报警和系统布撤防功能，系统成熟稳定，实验内容丰富。该系统还包含了电话拨号器和声光报警器两种联动设备，为实验教学和研究防盗报警技术提供了良好的教学与研究平台。
2.主要配置
该模块包含的部件有：八防区大型报警主机、液晶键盘、多路总线驱动器、六防区报警主机、对射探测器、红外探测器、无线接收器、无限门磁、电话拨号器、门磁、紧急按钮、幕帘探测器、声光报警器等。
(四)闭路电视监控单元
1.系统概述
该系统结合当前闭路电视监控及周边防范系统的技术要点，采用市场主流优质监控设备，并且实现与周边防范系统的联动功能，系统稳定可靠，结构合理清晰，可为实训提供更多有利条件。
2.主要配置
该模块包含的部件有：自动光圈镜头、半球摄象机、红外摄象机、一体化摄象机、普通摄像机、万向云台、云镜控制器、解码器、嵌入式硬盘录象机、监视器、拾音器、红外探测器、紧急按钮、声光报警器等。
(五)智能一卡通单元
1.系统概述
该系统是根据智能楼宇自动化专业一卡通实训课程要求设计的一套综合实训系统，实训系统结合当前智能一卡通系统发展趋势和技术，在一套软件上，全面实现了包括门禁、考勤、巡更、消费在内的一卡通系统功能。系统稳定可靠，结构清晰，可为实训提供更多有利条件。
2.主要配置
该模块包含的部件有：门禁读写控制器、磁力锁控制器、电插锁、出门按钮、智能考勤机、台式收费机、便携式巡更器、巡更点、通讯转换器、实训接口板、门禁管理软件、考勤管理、收费管理软件、巡更软件等。
(六)智能巡更管理单元
1.系统概述
该系统是根据智能楼宇自动化专业一卡通实训课程要求设计的一套实训系统，目前，为保证智能建筑的安全，加强对保安人员的保护和管理，在智能建筑各区域重要部位安装巡更点，巡更人员携带巡更记录器（巡更棒、巡更器等），按指定的路线和时间到达巡更点并进行记录，管理人员将记录信息传送到巡更管理中心，检查保安巡更人员的工作情况，实现人防和技防的结合，保证日常生产生活
2.主要配置
该模块包含的部件有：接触式巡更巡检器、通讯座、信息钮、地点托、人员托、非接触式巡更巡检器、通讯线、充电器、巡更软件等。
(七)智能家居单元
1.系统概述
该系统提供了一个智能家居控制和管理平台，学生可以在实训设备上自己动手实现系统的布线、设备安装、系统调试等功能。系统结合当前智能家居的发展现状，全面实现智能家居系统控制功能。
2.主要配置
该模块包含的部件有：触摸屏、系统控制主机、灯光控制模块、电源插座模块、空调控制模块、窗帘控制模块、电脑接口模块、无线接收模块、简易遥控器、彩色门口机、电动窗帘、导轨、门磁、紧急按钮、射灯等。
(八)三表远传自动计量单元
1.系统概述
该系统是根据智能楼宇自动化专业智能小区实训课程要求设计的一套实训系统，三表远传自动计量系统改变了以往人工抄表、入户抄表的传统方式，采用数字化技术和计算机管理的方法，对电表、水表、燃气表等实行数据采集，不仅为物业管理提供了方便，也避免了不法分子冒充抄表人员进入民宅的可能，为住户提供了安全保障。该系统根据智能楼宇自动化专业的实训内容精心设计的综合实训系统，结合当前远传抄表自动计量技术的实际情况，全面实现电表、水表和燃气表的远传计量和科学管理功能。
2.主要配置
该模块包含的部件有：脉冲电度表、脉冲水表、脉冲燃气表、采集器、集中器、通讯转换器、抄表修正软件、力控组态软件等。
(九)综合布线系统
1.系统概述
该系统反映了综合布线的工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统、管理子系统和建筑群子系统，并可通过计算机网络系统实现与外部的信息交换。
2.主要配置
该模块包含的部件有：标准配线柜、超五类非屏蔽RJ45插座模块、超五类24位RJ45配线架、理线环、光纤分线盒（12芯）、单用110型接线工具、5对110型接线工具、单用压线钳、交换机、光纤收发器、电脑线缆测试仪、单口面板、双口面板、超五类跳线、电话线、光纤跳线等。



HYD-AF2 · 楼宇工程防盗报警及系统实训台(网孔型)

HYD-AF2型楼宇工程防盗报警及系统实训台(网孔型) 一、设备参数及性能： 1、装置组成： 楼宇视频监控实训系统采用开放式和拆装式结构设计，采用铝合金型材+网孔板结构，桌面为高级防火防水板，耐磨高密度板，结构坚固，配有常用电源控制柜，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜，用于放置工具、存放资料等，实训桌还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。本系统全部元器件均采用实物，整个实…

HYD-AF2型楼宇工程防盗报警及系统实训台(网孔型)



一、设备参数及性能：1、装置组成：楼宇视频监控实训系统采用开放式和拆装式结构设计，采用铝合金型材+网孔板结构，桌面为高级防火防水板，耐磨高密度板，结构坚固，配有常用电源控制柜，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜，用于放置工具、存放资料等，实训桌还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。本系统全部元器件均采用实物，整个实训装置主要由幕帘探测器、红外探测器、报警主机、门磁、紧急按钮、声光报警器、感烟探测器、智能考核器、然气探测器、警号、Modem、光束对射控制测器、扩展模块系统等组成。2、系统实训功能：能进行各种防盗报警系统联动操作演示、编程设置，拆布防的操作和设置、各种探测器设置和操作、报警主机键盘的基本操作、键盘操作指令的使用方法、各权限密码设置的编程与验证、防区连接与控制的编程、防区开关、响铃及软防区的编程、防破坏功能的验证、布防后延时的设置、线路的设计与连接、故障的设置、判断及排除等实验和实训。并可与安防系列中的其它设备联网进行各种综合实训。二、系统技术指标：1.工作电压：单相三线220V±5%  50Hz2.整机容量：＜300W3.外型尺寸：160×70×180cm34.安全保护：具有漏电自动保护装置5.故障设置：具有故障设置系统四、可以做的实训项目1.防盗报警的模拟操作2.有线防区的主机编程方法3.无线防区的主机编程方法4.使用编程软件WinLoad时的主机编程方法5.综合简化编程方法6.编程软件WinLoad的使用方法7.系统的设计与连接法8.故障的设置与排除9.系统的结构与安装三、设备基本功能：1.主机采用LED和液晶键盘，每个防区可有1个LED灯（支持16个防区），加上8个系统状态指示灯，用以显示系统布防、火灾报警和系统故障。 2.液晶LCD键盘，两行16字符的液晶屏可以显示客户编好的防区和分区的标题（描述短句）。用户可以通过简单的两键命令来调整键盘蜂鸣器的音量和背景光的亮度。系统编程时需要使用LED和液晶键盘。 3.LED 和LCD键盘可以在同一个系统里混合使用。4.防区5.可以支持248个防区，任何一个防区可跟随15个可编程的防区功能中的一个。 6.自动布防/延时布防7.每个分区的每天的自动布防时间可编。用户可以利用延时布防来取代系统的自动布防时间，或者给主机指定一个特定的时间。 8.公共分区9.一个分区可以编程为跟随一些或所有其它分区的布防状态。只有当与公共分区相关联的所有分区都布防后，公共分区才会布防。这样使得系统在保护好公共区域（如大厅、人口等）的同时，还可以保持分区的独立性。 10.烟感探测器报警确认11.当烟感探测器第一次探测到有报警信号时，系统自动地将此探测器复位，如果在确认时间内再次探测到有报警信号时，主机立即将事件确认为火灾报警。这样既能减少潜在的误报，又能对报警作出快速反应。 12.强制布防13.系统可以根据一些可编的多种布防设置，在自动旁路一组防区后布防。 14.应答机优先15.内置答应机优先的功能，无需外部硬件。16.1.电源输入：18VAC，50VA，50Hz或60Hz17.总电源输出：12VDC，2.5A18.键盘电源：12VDC，1.0A19.可选待机电池 (D1272) ：12V，7.0AH (可支持35AH)20.系统输出21.系统提供3个独立可编的输出，它们可以用来跟随报警、进出控制、系统故障、烟感探测器复位或主机布防状态等事件。可扩展到256个输出。 22.报警输出（继电器），一般为常开，与辅助电源相连为1.75A。 23.可编程输出1，固态电流 ( 为1A) ，可用于报警、布防状态或进出控制。 可编程输出2，固态电压( 0.5A)，可用于报警、布防状态或进出控制。

HYD-X-7 · 楼宇自控创新实训平台(网孔板型)

HYD-X-7型楼宇自控创新实训平台(网孔板型) 一、楼宇自控创新实训平台产品概述 楼宇自控创新实训平台以通用实训架为安装主体，根据学校需要配置楼宇自动化5A系统和智能小区系统实训模块，如网络布线、综合布线、安防、监控、供配电、照明、消防等模块。 楼宇自控创新实训平台是根据职业院校楼宇自动化专业精心设计和研发的一套综合实训平台，可以提高学生的动手、调试及应用能力。 二、楼宇自控创新实训平台系统特点 1.实训架采用工业铝型材结构，并在其上…

HYD-X-7型楼宇自控创新实训平台(网孔板型)


一、楼宇自控创新实训平台产品概述
楼宇自控创新实训平台以通用实训架为安装主体，根据学校需要配置楼宇自动化5A系统和智能小区系统实训模块，如网络布线、综合布线、安防、监控、供配电、照明、消防等模块。
楼宇自控创新实训平台是根据职业院校楼宇自动化专业精心设计和研发的一套综合实训平台，可以提高学生的动手、调试及应用能力。
二、楼宇自控创新实训平台系统特点
1.实训架采用工业铝型材结构，并在其上安装网孔板
2.独立模块化设计，根据实训内容需要配置各类实训模块
3.总线连接接口设计，如RJ45、RS232/485、LONWORKS等
三、楼宇自控创新实训平台技术性能
1.输入电源：单相三线～220V±10%，50Hz
2.工作环境：温度-10℃～+50℃  相对湿度＜85%（25℃） 海拔＜4000m
3.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国际标准
四、楼宇自控创新实训平台系统组成
1.楼宇通用实训台架（一套设备共配4个实训台架）
实训台架的框架采用铝合金型材组成，实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，造型美观大方；实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。实训台尺寸：2018mm×630mm×1773mm。
2.智能楼宇网络布线实训柜（1套）
2.1系统概述
“智能楼宇网络布线实训柜”是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置，它包含丰富、实用的实训内容，配置了多功能宽带路由器、24口100M机架式交换机、多模光纤收发器、24口配线架、网络跳线等设备。
能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训实训教学要求。广泛适用于大学、专科院校及各类职业教育培训机构的教学和研究。
2.2系统特点
(1)本实训装置内容丰富
(2)装置中所采用的部件均是实际工程中比较著名的品牌，有很大的实用性和通用性
(3)该实训装置是面向大专院校的职业技术技能培训，反映了当前新的综合布线及计算机网络技术
(4)整体采用机柜式结构，符合工程现场的安装形式
2.3技术指标
(1)工作电源：单相三线～220V±10%  50Hz
(2)工作环境：环境温度范围为-10℃～+40℃  相对湿度＜85%（25℃）  海拔＜4000m
(3)整机容量: ＜0.5kVA
(4)外形尺寸：600mm×600mm×1400mm
(5)安全保护：具有漏电自动保护装置
2.4系统组成
该系统采用控制柜的结构，所有设备均在标准机柜内固定及接线，主要设备有：豪华壁挂式网络型机柜、24口100M机架式交换机、多功能宽带路由器、多模光纤收发器、24口配线架、除了能够完成实训教学任务以外，此外还配备其它零件、配件、软件和连接电缆等以保证正常工作和日常维护，并配有实训指导书。
2.5实训项目
(1)局域网的认识与组建
(2)广域网的接入实训
(3)局域网的VLAN划分实训
(4)局域网与Internet的VPN连接实训
(5)光纤的连接实训
(6)路由器的使用与设置
(7)设备间子系统的认识及组建
3.智能楼宇综合布线实训单元（1套）
3.1系统概述
该系统可划分为工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统和管理子系统等各个综合布线子系统，并通过计算机网络实现与外部的信息交换。
实训台还可配合“智能楼宇网络布线实训柜”进行局域网联网实训、光纤通讯实训、智能交换机应用实训、光纤收发器应用实训、宽带路由器的应用实训等，利于学校开放性教学。能满足“智能建筑”、“建筑电气”、“楼宇自动化” 等专业的实训实训教学要求。
3.2系统特点
(1)本实训装置内容丰富，含有常见的布线系统，同时还兼有楼宇照明系统
(2)装置中所采用的部件均是实际工程中比较著名的品牌，有很大的实用性和通用性
(3)本实训装置能够进行设备的安装、常用线缆的布线操作以及系统组建
(4)本实训装置配备了常用的布线工具及检测设备，可通过实际操作，加深学生对布线工具及检测设备的认识与使用
(5)本实训装置结合综合布线的新知识和实际经验，根据综合布线新设备的功能和特点，编写了典型的综合布线实训内容
3.3技术指标
(1)工作电源：单相三线～220V±10%  50Hz
(2)工作环境：环境温度范围为-20℃～+45℃  相对湿度＜85%（25℃）  海拔＜4000m
(3)整机容量:　＜0.5kVA
(4)外形尺寸：2018mm×630mm×1773mm
3.4装置组成
该系统采用网孔板的结构，可自行设计布线系统，进行设备的安装、接线等实训操作；整个系统可按子系统分为：工作区子系统、水平干线子系统、管理间子系统、垂直干线子系统、设备间子系统。
(1)工作区子系统：语音插座、数据插座
(2)水平干线子系统：超五类UTP双绞线（四对非屏蔽双绞线）、75欧姆同轴电缆、电话线
(3)管理间子系统：IP宽带网楼层分线盒、视频信号分配器、电话楼层分线盒
(4)垂直干线子系统：超五类UTP双绞线（四对非屏蔽双绞线）、75欧姆同轴电缆、大对数线缆、电话线
(5)设备间子系统：110大对数电话配线架、超5类25对数据接线模板、RJ-45插头、视频信号放大器、总电源开关
(6)布线工具及设备：网络钳、110卡线钳、电脑线缆导通测试仪
3.5实训项目
(1)压线钳的使用
(2)导通测试仪的使用
(3)RJ45插头的跳线制作与测试
(4)卡线式模块的卡线与安装
(5)面板（信息插座）的安装
(6)110配线架的安装与线缆卡接
(7)信息点的导通测试、寻测与编号
(8)双绞线的制作和连接实训
(9)工作区子系统的认识及组建
(10)水平布线子系统的认识及组建
(11)管理子系统的认识及组建
(12)垂直干线子系统的认识及组建
(13)配线架的打线实训
4. 1智能楼宇安防实训单元（1套）
4.1系统概述
该安防实训台集常用的多种室内外安防设备于一体，将安防设备的各种输出信号、检测信号接入采集器，通过上位机监控画面可清楚地观察到各类安防信号的状态；该实训装置除了可完成安防的系统级实训外，还可进行许多独立安防实训，训练学生使用多种常见的室内外安防设备,该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训实训教学要求。
4.2系统特点
(1)实训台功能丰富，有很高的性价比，能满足不同层次的教学需求
(2)实现了计算机技术、网络技术、对讲与门禁的有机结合
(3)系统开放，综合性强，可以全面认识楼宇安防系统的结构
(4)具有上位机管理软件，可实现多台主机之间信息共享
(5)本实训台选用的产品工艺考究，品质精良，满足苛刻的使用环境要求
4.3技术指标
(1)工作电源：单相三线～220V±10%  50Hz
(2)工作环境:范围为-20℃～+45℃  相对湿度＜85%（25℃）  海拔＜4000m
(3)整机容量:＜0.5kVA
(4)外形尺寸：2018mm×630mm×1773mm
(5)安全保护：具有漏电自动保护装置
4.4装置组成
该设备由：电源控制屏（网孔板结构）、可视对讲用户分机、非可视用户分机、小门口机、单元门口主机、适配器、探测器、电控锁、上位机安防监控管理软件组成；并配有实训导线、跳线等部件。
4.5实训项目
(1)楼宇对讲门禁系统使用情形模拟
(2)可视分机的安装连接与使用
(3)小门口机的安装连接与使用
(4)非可视分机的安装连接与使用
(5)单元门口机的安装连接与使用
(6)按线路图将各部分连线
(7)上位机软件的安装与使用
(8)门禁系统操作
(9)室内安防操作
(10)设计并安装一个应用系统
5.智能楼宇监控实训单元（1套）
5.1产品概述
“智能楼宇监控实训单元”结合当前闭路电视监控及周边防范系统的技术特点，采用优质实物监控设备，并配置包括网络摄像机在内的多种类型摄像机、中文矩阵、画面分割器、硬盘录像机、声光报警器、主动或被动红外探测器、紧急按钮等，实现了闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容，提供远程网络视频监控功能，并且实现与周边防范系统的联动功能，系统稳定可靠，安装简单易学，可为实训教学提供更多研究。
该装置能模拟各种场合安保监控系统操作的演示、系统的设置、线路设计、BNC端子的制作等实训和实训，能满足 “智能建筑”、“建筑电气”、“楼宇自动化” 等科目的实训实训教学要求。适用于大学、专科院校及各类职业教育培训机构的教学和研究。
5.2系统特点
(1)该实训装置结合了当前闭路电视监控及周边防范系统的新技术，采用世界著名的监控及防范系统
(2)该实训装置不仅内容丰富，而且还能与周边防范系统建立联动功能
(3)装置所包含的摄像机种类齐全，既有枪机、半球摄像机等常规摄像机，又有网络摄像机为代表的高档摄像机
(4)采用著名品牌的矩阵主机作为报警联动控制器及画面分配器
(5)采用视频采集卡和计算机作为硬盘录像机使用，代表了当前视频监控系统的一种发展主流
5.3技术指标
(1)工作电源：单相三线～220V±10%  50Hz
(2)工作环境：环境温度范围为-10℃～+40℃  相对湿度＜85%（25℃） 海拔＜4000m
(3)整机容量:　＜0.5kVA
(4)实训屏：2018mm×630mm×1773mm
5.4系统组成
系统由实训台和监控站两部分组成。实训台采用网孔板结构组成，可自行设计线路，进行安装、接线、调试等实训操作；监控站由计算机、视频采集卡和硬盘录像机软件组成，用于视频信号的监视与记录，在矩阵主机上可演示各种模拟安保监控系统操作、系统的设置。此外，还配备相关器材，可进行BNC端子的制作等实训。
5.5实训项目
(1)BNC接头的制作
(2)系统设备认识实训
(3)镜头调试实训
(4)控制中心调试实训
(5)硬盘录像操作
(6)系统故障与处理实训
(7)网络摄像机的使用实训
(8)数字化图像监控系统实训
6.智能楼宇供配电及照明实训单元（1套）
6.1系统概述
该平台配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以模拟智能楼宇中的照明供电控制系统。让学生了解楼宇中配电系统的基本结构，熟悉供配电监控系统，掌握供配电系统在楼宇自动化系统中的应用，可用于学习普通照明电路的安装调试、认识智能楼宇整体控制构架、了解LON现场总线采集控制系统结构，掌握WebAccess网际组态软件的应用、智能照明控制方案的实现等。
该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训教学要求，适用于各类职业教育培训机构的教学。
6.2系统特点
(1)供配电系统和照明系统可实现实时调度运行
(2)采用DDC采集控制模块实现对电力系统中各类数据的采集与控制
(3)采用先进LonWorks总线通信协议组网
(4)配备上位机监控系统，可实时监控供配电网络结构，分析和打印各类电量数据，还可监控照明系统，控制照明线路
(5)训装置的设备采用模块式，方便学生了解现场设备
6.3技术指标
(1)工作电源：三相四线～380V±10%  50Hz
(2)工作环境：环境温度范围为-10℃～+40℃  相对湿度＜85%（25℃）  海拔＜4000m
(3)整机容量：＜5.0kVA
(4)外形尺寸：2018mm×630mm×1773mm
(5)安全保护：具有漏电保护
6.4装置组成
实训平台由基于LON Talk协议的采集控制器组成网络，整个系统由LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及WebAccess网际组态软件等组成。其主要设备包含：实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘（含指针表计、控制开关）、电压传感器、电流传感器、能量计量电度表（单相、三相）、模拟照明灯具、空气开关、接触器、照明控制开关、WebAccess网际组态软件等。“
6.5实训项目
(1)常用电工工具的认识使用实训
(2)普通照明设备及控制电路安装与调试
(3)智能电压传感器的认识与应用
(4)智能电流传感器的认识与应用
(5)单相电度表的安装与接线实训
(6)三相电度表的安装与接线实训
(7)LonWorks网络拓扑认识与应用
(8)LON智能控制器认识与应用
(9)LON现场总线的搭建实训
(10)智能供配电照明上位机监控软件应用实训
7.智能楼宇消防实训单元（1套）
7.1系统概述
火灾自动报警控制系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立子系统。
该系统控制部分全部采用实物，控制对象采用简单模型，能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网等实训和实训，整个系统的运作既能通过建筑物中智能系统的综合网络结构来实现，也可以在完全摆脱其它系统网络的情况下独立工作。
7.2产品特点
(1)系统设计开放灵活，学生可以自行设计消防报警系统及联动系统
(2)采用市场占有率高、国内外知名的品牌产品，具有很高的实用性与通用性
(3)系统采用消防系统比较流行的总线结构
(4)实训装置的设备采用模块式，消防报警联动系统结构清晰
7.3技术指标
(1)工作电源：单相三线～220V±10%  50Hz
(2)工作环境：环境温度范围为-10℃～+40℃  相对湿度＜85%（25℃）  海拔＜4000m
(3)整机容量：＜1.0kVA
(4)实训台尺寸：2018mm×630mm×1773mm
(5)安全保护：具有漏电自动保护装置
7.4装置组成
该系统由：电源控制屏、火灾报警控制器、输入/输出模块、火灾报警探测器、手动报警按钮、消防栓报警按钮、声光报警器、电子编码器组成。
7.5实训项目
(1)系统设备认识及接线操作
(2)报警控制器、总线隔离器、的安装与连接
(3)各种火灾探测器的安装与连接
(4)智能输入、输出模块、声光报警器、报警按钮的安装与连接
(5)元件地址编码设置
(6)系统的管理操作
(7)系统的数据查询操作
(8)设备启停操作
(9)单点操作
(10)联动编程
(11)线路故障的判断与处理
(12)程序设置错误的判断与纠正
(13)设计并安装一个简易应用系统



HYD-FL-2 · 现场总线楼宇综合控制系统

HYD-FL-2型现场总线楼宇综合控制系统 一、系统特点 1.各子系统基于DDC模块和LON总线实现现场总线控制，技术性强 2.具备IBMS系统中两级网络和三层管理(控制)的典型结构，代表性强 3.对于控制器使用Lontalk协议的所有子系统都可以方便于集成到该系统中来，开放性强 二、技术参数 1.输入电源：AC220V±15%，50Hz 2.环境温度：-20℃～+45℃ 3.装置容量：＜1kVA 4.外形尺寸：600mm×600mm×…

HYD-FL-2型现场总线楼宇综合控制系统



一、系统特点1.各子系统基于DDC模块和LON总线实现现场总线控制，技术性强2.具备IBMS系统中两级网络和三层管理(控制)的典型结构，代表性强3.对于控制器使用Lontalk协议的所有子系统都可以方便于集成到该系统中来，开放性强二、技术参数1.输入电源：AC220V±15%，50Hz2.环境温度：-20℃～+45℃3.装置容量：＜1kVA4.外形尺寸：600mm×600mm×1290mm5.安全保护：具有漏电自动保护装置三、实验项目1.IBMS系统实验(1)系统结构与设备认识(2)DDC模块的开发使用(3)LON网络开发应用（LON网组建）(4)B/S网络开发应用（B/S网络组建）2.子系统实验(1)根据集成系统中的不同子系统可以完成相关实验项目四、基本配置1.控制柜控制柜由电源开关、电源指示、电压指示仪表、保险丝、LonWorks/IP服务器、交换机等部件组成，可完成IBMS系统网络集成功能。2.监控软件配备IBMS监控系统软件，可以实现对中央空调、供配电、抄表、安防等系统的全监控；提供相关组网和组态软件，可以让学生自行设计网络系统和监控界面。3.豪华型电脑桌桌面为防火、防水、耐磨高密度板，结构坚固，造型美观；电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定。

HYD-LYGZ-01A · 智能建筑电气控制线路实训装置

HYD-LYGZ-01A型智能建筑电气控制线路实训装置 一、实训功能 1、本装置采用正反二面开门的离墙式威图电气控制柜，且正反面同时都可以操作，柜体中宽度能保证两个学生同时合作接线实训的需要，其外形尺寸宽×厚×高分别为：800×600×2000 mm。柜体采用厚度为国标1.5以上的优质钢板，柜门采用厚度为国标2.0以上的优质钢板并安装四块大的玻璃，学生能通过玻璃看清柜内各元器件及相应的动作，金属表面喷塑，柜体中间有二块优质环氧树脂绝缘板…

 HYD-LYGZ-01A型智能建筑电气控制线路实训装置

一、实训功能
1、本装置采用正反二面开门的离墙式威图电气控制柜，且正反面同时都可以操作，柜体中宽度能保证两个学生同时合作接线实训的需要，其外形尺寸宽×厚×高分别为：800×600×2000 mm。柜体采用厚度为国标1.5以上的优质钢板，柜门采用厚度为国标2.0以上的优质钢板并安装四块大的玻璃，学生能通过玻璃看清柜内各元器件及相应的动作，金属表面喷塑，柜体中间有二块优质环氧树脂绝缘板和相应的支架系统隔离正反两个柜体，安装板上安装智能建筑电气控制线路各实训考核模块。各元器件所有的接线端都连接至相应的专用实训接线端子上，每个接线端上都套有用电脑打印接线端名称及编号的套管，并且更换方便。被控制电机安装于电气控制柜内。
2、电气柜体正面内安装宾馆及公寓内部单相电气控制电路，主要包括宾馆客房及公寓住宅全套单相电照明及电器插座模块(含专用控制面板)同时还配备各种弱电信息模块。学生通过各种不同的线路连接，既能进行一些诸如请勿打扰电路安装等小课题的实训，也能进行一些诸如客房全套电器安装及故障设置和排除等综合性课题的实训。
3、电气柜体反面内安装智能建筑三相电气控制电路，主要包括智能建筑中各种消防、给排水、暖通、空调等系统及常用建筑设备中动力设备控制所需的各种控制电器。学生通过各种不同的线路连接，既能进行一些诸如三相电能测量，通过电流互感器测量电流，万能转换开关测量进线三相电压等小课题，也能进行一些诸如二台自动喷淋泵一用一备(星／三角降压启动)，及“室内消火栓加压水泵电气控制”和“自动喷水灭火系统加压水泵电气控制”全套电器按装及故障设置和排除等综合性课题的实训。
二、技术指标
输入电压：三相四线(或三相五线)～380v±10％50Hz
工作环境：温度-10～+40℃　相对湿度<85％(25℃)海拔<4000m
装置容量：<1KVA
重量：  200Kg
漏电保护动作电流：  ≤30mA；漏电保护动作时间：  ≤0.1 s
外形尺寸：  800×600×2000mm3
安全保护：具有漏电保护装置和开门自动断电装置
故障设置：具有故障设置功能
三、主要配置
前后开门四玻电气柜、柜内按装架、环氧树脂绝缘板、接线装置、漏电断路器、熔断器、电流互感器、单相电度表、床头控制面板、日光灯、白炽灯、单联开关、单相异步电动机、门铃、插卡取电插座、请勿打扰插座、声光控延时开关、人体自动感应开关、触摸延时开关感应开关、无线遥控开关、调光开关、灯座、插座、分配器、有线电视信息端座、音视频信息端座、电话信息端座、网络信息端座、三相四线有功电度表、接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、信号灯、万能转换开关、电压表、电流表、三相电机、声光报警器、检修开关、报警选择开关和故障开关等。
四、实训项目
第一部分：各种照明控制线路小课题
1、吊灯控制电路
2、落地灯插座控制电路
3、电视机、落地扇插座控制电路
4、插卡来电拔卡延时断电控制电路
5、请勿打扰灯控制电路页目
6、床头调光控制电路
7、日光灯控制电路
8、无线遥控开关灯控制电路
9、走廊楼梯触摸延时开关灯控制电路
10、走廊楼梯声光控延时开关灯控制电路
11、走廊楼梯人体感应自动开关灯控制电路
12、走廊楼梯单联双控开关灯控制电路
第二部分：灯光及插座综合性课题
13、标房灯光插座全套控制电路安装，调试和排故
14、公寓灯光插座全套控制电路安装，调试和排故
15、走廊楼梯灯光全套控制电路安装，调试和排故
第三部分：宾馆弱电线路小课题
16、有线电视端座的安装
17、分配器的配置与连接
18、音视频端座的配置与安装
19、网络端座的配置与安装
20、电话端座的配置与安装
第四部分：各种测量线路小课题
21、单相电度表直接安装电路
22、单相电度表间接安装电路
23、电流互感器与电流表配用接线
24、电压表、电流表安装
25、三相四线有功电度表直接安装电路
26、三相四线有功电度表间接安装电路
27、一台电流互感器用于单相回路的接线电路
28、两台电流互感器接成不完全星形接线电路
29、三台电流互感器接成星形接线电路
30、两台电流互感器接成差接接线电路
31、三台电流互感器接成三角形接线电路
32、万能转换开关和电压表测量三相电压接线电路
第五部分：各种动力控制线路小课题
33、单相电动机控制电路
34、异步电动机点动控制接线电路
35、异步电动机自锁控制接线电路
36、具有过载保护自锁控制接线电路
37、异步电动机单向点动起动控制接线电路
38、异步电动机两地控制接线电路
39、异步电动机联锁正反转控制接线电路
40、正反转点动、起动控制接线电路
41、双重联锁正反转控制接线电路
42、自动往返控制接线电路
43、位置开关作自动停止正反转起动控制接线电路
44、带有点动的自动往返控制接线电路
45、异步电动机星、三角形控制接线电路
46、接触器控制星、三角形控制接线电路
47、串电阻降压起动控制电路
48、异步电动机反接制动控制接线电路
49、异步电动机能耗控制接线电路
50、手动顺序起动控制接线电路
51、自动顺序起动控制接线电路

HYD-DQ-08 · 楼宇建筑电气工程师考核系统

HYD-DQ-08楼宇建筑电气工程师考核系统 一、产品概述： 建筑电气工程师考核系统是根据国内工厂电气安装和室内电气安装等维修电工和建筑电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工、楼宇安装工等有电气实训要求的相关专业的作为公共实训平台使用。本设备反映了传统，现在运用的和即将运用的技术，实训人员可以学习到现代电气安装的技术。 本设备可进行电工安装。如桥架安装、PVC管安装、吊灯、…

HYD-DQ-08楼宇建筑电气工程师考核系统

一、产品概述：
建筑电气工程师考核系统是根据国内工厂电气安装和室内电气安装等维修电工和建筑电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工、楼宇安装工等有电气实训要求的相关专业的作为公共实训平台使用。本设备反映了传统，现在运用的和即将运用的技术，实训人员可以学习到现代电气安装的技术。
本设备可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题
二、设备设计依据的标准遵守：
《建筑电气工程施工质量验收规范》GB 50303-2002
《建筑工程施工质量验收统一标准》GB50300-2001
《电气装置安装工程低压电器施工及验收规范》
《建筑智能化系统工程实施及验收标准》
三、技术参数：
工作电源：AC380±5％（三相五线）50Hz
额定功率：≤0.8KW
环境温度：－10℃ ～40 ℃
相对湿度：≤85%
安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
产品结构外形尺寸：L2800×W1000×H2500mm,
该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。
PLC:主机FX3U-32MT
变频器：三菱 D740变频器，三相380V，0.75KW
配有：交流伺服电机、驱动器；步进电机 驱动器；三相交流异步电动机180W/380V；双速电机180W/380V。
模拟房  整体用铝型材作骨架，中间用网孔板连接。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；
设备重量：200kg
四、产品特色描述：
● 综合性：集成PLC技术、变频器、步进驱动、温度控制、传感器综合技术、电工安装技术、防盗、视频监控、消防联动、可视对讲技术、机床电路智能考核等
●.稳定性：设备元器件全部采用国内先进的知名品牌，稳定性高
●多样性：设备采用钢制网孔板和钢制专用型材组接而成，采用开放式设计，设备对每个操作组配套一可移动式工具车和元件柜，设计实训内容多达100种以上，包括电工安装，现代电气安装、消防报警安装，对讲门禁安装，闭路电视监控及防盗报警设备等安装。

HYD-LY-23A · HYD-LY-23A型背景音乐广播系统实训装置

采用实际工程中用到的主流广播设备，将背景音乐和广播系统合二为一，将定压广播和数字智能广播有机地结合，构成了一套完整的背景音乐广播系统。本装置能够实现背景音乐的自动广播、手动广播和分区广播，兼有消防广播功能，并且可实现断电情况下的紧急广播。 二、系统特点 1.背景音乐全天候自动循环广播，实现无人值守 2.紧急广播优先功能 3.支持手/自动分区广播，有三路分区可选 4.消防广播联动功能 5.配备调音台等专业音响设备 6.配备电源时序器等专用…

HYD-LY-23A型背景音乐广播系统实训装置

采用实际工程中用到的主流广播设备，将背景音乐和广播系统合二为一，将定压广播和数字智能广播有机地结合，构成了一套完整的背景音乐广播系统。本装置能够实现背景音乐的自动广播、手动广播和分区广播，兼有消防广播功能，并且可实现断电情况下的紧急广播。
二、系统特点
1.背景音乐全天候自动循环广播，实现无人值守
2.紧急广播优先功能
3.支持手/自动分区广播，有三路分区可选
4.消防广播联动功能
5.配备调音台等专业音响设备
6.配备电源时序器等专用保护设备
7.配备室外音柱、壁挂音箱、吸顶音箱等不同场景音箱设备
8.配备专用播放软件，能够实现自动开关机
9.配备DVD、AM/FM调谐器、卡座、广播话筒、PC机（自备）等常用音源设备
三、技术性能
1.输入电源：单相三线～220V±10%，50/60Hz
2.工作环境：温度-10℃～+60℃  相对湿度＜85%（25℃） 海拔＜4000m
3.外型尺寸：1305mm×600mm×1880mm
四、实训项目
1.系统概述
2.广播系统的保护
3.系统常用插头认识与制作
4.音乐手动广播
5.音乐自动广播
6.消防广播
7.设计一套音乐分区广播



HYD-LY-21A · 建筑防雷系统实训装置

HYD-LY-21A型建筑防雷系统实训装置 一、系统实训功能： 本装置综合考虑雷电全面防护、可以从内部防护和外部防护，采用等电位连接、传导、分流、接地、屏蔽等措施，使所有相关的设备、装置和系统能被经济有效的保护。 在均压等电位连接系统中能做直接电气连接的金属供应系统，在进出各雷电保护分区界面处做直接电气连接。不能做直接电气连接的线路采用SPD（Surge protective device:电涌保护器）进行等电位连接，应选用与需保护装置…

HYD-LY-21A型建筑防雷系统实训装置


一、系统实训功能：本装置综合考虑雷电全面防护、可以从内部防护和外部防护，采用等电位连接、传导、分流、接地、屏蔽等措施，使所有相关的设备、装置和系统能被经济有效的保护。在均压等电位连接系统中能做直接电气连接的金属供应系统，在进出各雷电保护分区界面处做直接电气连接。不能做直接电气连接的线路采用SPD（Surge protective device:电涌保护器）进行等电位连接，应选用与需保护装置相匹配的电涌保护器。二、技术指标1、工作电压：单相三线220V±5%  50Hz2、整机容量：＜200W3、外型尺寸：165×70×180cm34、安全保护：具有漏电自动保护装置和接地保护5、故障设置：具有故障设置模块能进行电脑软件和硬件线路的故障设置与排除6、系统恢复：具有软件快速恢复功能三、主要配置：
序号组成数量说明
1客户端电脑1台
2TPS-UP智能化电源防雷箱2个
3TPS B+C复合型电源电涌保护器2个2个
4TPS B50-CTRL高能量雷电放电器2个2个
5TPS B65过电压保护器2个2个
6TPS D10 模块化低压电源电涌保护器2个2个
7RJ45/11通讯线路电涌保护器2个2个
8TTS-VF数据通讯电涌保护器2个2个
9TTS KORNE LSA系列电信通讯线路电涌保护器2个2个
10TTS DB串口信号电涌保护器2个2个
11TTS-RJ45 10/100M网络电涌保护器2个2个
12TTS-RJ45超五类双绞线数据通讯电涌保护器2个2个
13TTS-CoaX系列视频通信和电视系统电涌保护器6个
14TCS-G系列同轴天馈电涌保护器2个
15TCS-G系列同轴天馈电涌保护器2个2个
16TPS D10 JF6系列贴墙式电源防雷插座20个20个
17TPS D10 JF7系列机柜电源防雷插座20个20个
18TLS 系列避雷针12个12个
19低电阻接地模块12个12个
20铜包钢接地极20个20个
21电解离子接地极12个12个
22热熔焊接套装10个（2#、3#、4#模具,模夹,熔粉,点火枪）
23BOX TS系列电源信号防雷箱箱体，其它安装附件2套(汇流排、接线端子)
24故障设置模块1套
25实木实训桌1只
26实训屏架1只密度板双贴面进口防火板
27丝网印刷面板1块145×85cm优质铝塑板
28升降电脑椅1把
29实木电脑桌1只
30WCR1000电子式指针接地电阻测试仪1只
31TWCR2000 数字式接地电阻测试仪1只
32TWC000 型钳形接地电阻表1只
33TWCR3000I 型钳形接地电阻表1只


HYD-LY-20A · 终端式智能家居系统实训装置

HYD-LY-20A型终端式智能家居系统实训装置 （1）装置组成： 终端式智能家居系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由灯光电器、灯控模块、编程电缆、编程软件、声光报警器、感烟探测器、燃气探测器、管理软件系统等组成。 （2）系统实训功能： 能进行各种居家智能化系统操作演示、智能化系统的设置、居家智能控制主机的操作方法、居家智能控制主机的工作原理、线路的设计与连接、故障的设置、判断及排除等实验和实…

HYD-LY-20A型终端式智能家居系统实训装置

（1）装置组成：
　　终端式智能家居系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由灯光电器、灯控模块、编程电缆、编程软件、声光报警器、感烟探测器、燃气探测器、管理软件系统等组成。
（2）系统实训功能：
　　能进行各种居家智能化系统操作演示、智能化系统的设置、居家智能控制主机的操作方法、居家智能控制主机的工作原理、线路的设计与连接、故障的设置、判断及排除等实验和实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：终端式智能家居系统硬件的认识
　　实训项目二：终端式智能家居系统软件的认识
　　实训项目三：智能终端的对讲、开锁、拍照、留言的操作
　　实训项目四：按键、终端、遥控器、电脑、电话的灯光控制的操作
　　实训项目五：终端、遥控器、电脑、电话的安防控制的操作
　　实训项目六：智能灯光控制模块的编程
　　实训项目七：手动按键情景模式的编程方法
　　实训项目八：遥控器的编程
　　实训项目九：遥控器情景模式的编程方法
　　实训项目十：延迟触发的编程
　　实训项目十一：继电器的编程
　　实训项目十二：定时器的编程
　　实训项目十三：防区与灯光电器联动的编程
　　实训项目十四：系统的设计与连接
　　实训项目十五：故障的设置与排
　　实训项目十六：系统的结构与安装



HYD-LY-19A · 智能一卡通系统实训装置

HYD-LY-19A型智能一卡通系统实训装置 （1）装置组成： 智能一卡通系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由消费机、发卡机、门禁考勤机、交换机、门禁软件管理中心系统等组成。 （2）系统实训功能： Y7智能一卡通系统实验实训装置,能进行各种消费系统操作演示、考勤系统操作演示和门禁系统操作演示、智能巡检器的操作、消费机系统的设置、考勤机系统的设置、消费、考勤和门禁系统的原理、门禁机系统的设置，电…

HYD-LY-19A型智能一卡通系统实训装置

（1）装置组成：
　　智能一卡通系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由消费机、发卡机、门禁考勤机、交换机、门禁软件管理中心系统等组成。
（2）系统实训功能：
　　Y7智能一卡通系统实验实训装置,能进行各种消费系统操作演示、考勤系统操作演示和门禁系统操作演示、智能巡检器的操作、消费机系统的设置、考勤机系统的设置、消费、考勤和门禁系统的原理、门禁机系统的设置，电控锁、电插锁、电磁锁的工作原理及安装调试，消费系统管理软件、考勤门禁系统管理软件和巡更系统软件的操作演示、线路设计，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：考勤消费及门禁系统硬件的认识
　　实训项目二：门禁考勤系统基本功能的操作
　　实训项目三：门禁考勤系统软件的基本操作
　　实训项目四：门禁考勤系统系统管理操作
　　实训项目五：门禁考勤系统人事管理和考勤管理操作
　　实训项目六：门禁考勤系统系统查询和数据管理操作
　　实训项目七：消费系统的基本功能操作
　　实训项目八：消费机的操作
　　实训项目九：超级用户卡的操作
　　实训项目十：主管卡的操作
　　实训项目十一：操作员卡操作
　　实训项目十二：消费实用采集程序的操作
　　实训项目十三：智能巡检器的操作
　　实训项目十四：离线巡理软件的操作
　　实训项目十五：系统的设计与连接
　　实训项目十六：故障的设置与排除
　　实训项目十七：系统的结构与安装



HYD-LY-18A · 在线及离线巡更系统实训装置

HYD-LY-18A型在线及离线巡更系统实训装置 （1）装置组成： 在线及离线巡更系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由读卡器、控制器、感应卡、管理软件、巡更机软件系统等组成。 （2）系统实训功能： 能进行各种在线巡更系统管理和离线巡更系统操作演示\在线巡控制器和离线巡更采集器的设置、巡更采集器的使用方法、在线巡更控制器和离线巡更采集器的工作原理、在线及离线巡更系统管理软件的使用方法、线路的设计…

HYD-LY-18A型在线及离线巡更系统实训装置


（1）装置组成：
　　在线及离线巡更系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由读卡器、控制器、感应卡、管理软件、巡更机软件系统等组成。
（2）系统实训功能：
　　能进行各种在线巡更系统管理和离线巡更系统操作演示\在线巡控制器和离线巡更采集器的设置、巡更采集器的使用方法、在线巡更控制器和离线巡更采集器的工作原理、在线及离线巡更系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：在线巡更系统硬件的认识
　　实训项目二：在线巡更系统做卡及软件基本操作
　　实训项目三：在线巡更系统软件高级操作
　　实训项目四：离线巡更更器的设置和操作
　　实训项目五：离线巡更软件的操作
　　实训项目六：系统的设计与连接
　　实训项目七：故障的设置与排除
　　实训项目八：系统的结构与安装



HYD-LY-17A · IC卡及远程抄表系统实训装置

HYD-LY-17A型IC卡及远程抄表系统实训装置 （1）装置组成： IC卡及远程抄表系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由模拟器、卡冷水表、网控器、终端、卡表软件系统等组成。 （2）系统实训功能： 能进行各种远程抄表系统及其一卡通三表预付费系统的操作演示、三表远传系统的工作原理、远程秒表系统管理软件的使用方法、发卡器的使用方法、三表预付费系统的工作原理、预付费三表系统管理软件的使用方法，水、电…

HYD-LY-17A型IC卡及远程抄表系统实训装置

（1）装置组成：
　　IC卡及远程抄表系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由模拟器、卡冷水表、网控器、终端、卡表软件系统等组成。
（2）系统实训功能：
能进行各种远程抄表系统及其一卡通三表预付费系统的操作演示、三表远传系统的工作原理、远程秒表系统管理软件的使用方法、发卡器的使用方法、三表预付费系统的工作原理、预付费三表系统管理软件的使用方法，水、电、气三表的仿真消费、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：IC卡及远程抄表系统硬件的认识
　　实训项目二：IC卡三表收费系统做卡及软件基本操作
　　实训项目三：IC卡三表收费系统表具及软件高级操作
　　实训项目四：IC卡三表收费系统系统设置操作
　　实训项目五：IC卡三表收费系统营业业务操作
　　实训项目六：IC卡三表收费系统功能卡管理操作
　　实训项目七：IC卡三表收费系统查询统计操作
　　实训项目八：IC卡三表收费系统数据库操作
　　实训项目九：远程抄表系统基本功能的认识
　　实训项目十：远程抄表系统计量表管理操作
　　实训项目十一：远程抄表系统费用管理操作
　　实训项目十二：远程抄表系统系统管理操作
　　实训项目十三：系统的设计与连接
　　实训项目十四：故障的设置与排除
　　实训项目十五：系统的结构与安装



HYD-LY-16A · 停车场计费管理系统实训装置

HYD-LY-16A型停车场计费管理系统实训装置 （1）装置组成： 停车场计费管理系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由读卡器、彩色摄像机、网控器、磁铁、管理软件、电脑中心软件系统等组成。 （2）系统实训功能： 能进行各种停车场计费管理系统操作演示、出入口控制器的设置、仿真模型车辆的仿真出入控制、摄像机图像比对、控制闸道及地磁感应系统的工作原理、停车场计费管理软件的使用方法、线路的设计与连接、故…

HYD-LY-16A型停车场计费管理系统实训装置

（1）装置组成：
　　停车场计费管理系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由读卡器、彩色摄像机、网控器、磁铁、管理软件、电脑中心软件系统等组成。
（2）系统实训功能：
　　能进行各种停车场计费管理系统操作演示、出入口控制器的设置、仿真模型车辆的仿真出入控制、摄像机图像比对、控制闸道及地磁感应系统的工作原理、停车场计费管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸：1500mm×700mm×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：停车场管理过程的模拟演示
　　实训项目二：出入口控制设备的安装操作
　　实训项目三：车辆检测器设备安装操作
　　实训项目四：摄像机的安装调试操作
　　实训项目五：仿真摄像机图像比对操作
　　实训项目六：系统接线操作
　　实训项目七：系统调试操作
　　实训项目八：软件编程设置操作
　　实训项目九：系统收费设置操作
　　实训项目十：线路及设备故障的判断与处理
　　实训项目十一：设计并安装一个简易应用系统



HYD-LY-15A · 门禁管理及考勤系统实训装置

HYD-LY-15A型门禁管理及考勤系统实训装置 （1）装置组成： 门禁管理及考勤系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由门禁主机、网控器、电插锁、灵性锁、门禁软件系统等组成。 （2）系统实训功能： 能进行各种模拟门禁控制系统操作演示、控制器和读卡器的安装与连接，电控锁、电磁锁、电插锁和灵性锁的安装与调试，电控锁、电磁锁、电插锁和灵性锁的工作原理、考勤功能的操作与设置、门禁系统电脑软件的使用方法、…

HYD-LY-15A型门禁管理及考勤系统实训装置

（1）装置组成：
　　门禁管理及考勤系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由门禁主机、网控器、电插锁、灵性锁、门禁软件系统等组成。
（2）系统实训功能：
　　能进行各种模拟门禁控制系统操作演示、控制器和读卡器的安装与连接，电控锁、电磁锁、电插锁和灵性锁的安装与调试，电控锁、电磁锁、电插锁和灵性锁的工作原理、考勤功能的操作与设置、门禁系统电脑软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：门禁管理及考勤系统硬件的认识
　　实训项目二：门禁管理及考勤系统基本功能的操作
　　实训项目三：门禁管理及考勤系统发卡及考勤管理的操作
　　实训项目四：门禁管理及考勤系统控制器编程的操作
　　实训项目五：门禁管理及考勤系统系统设置操作
　　实训项目六：门禁管理及考勤系统人事管理操作
　　实训项目七：门禁管理及考勤系统数据管理操作
　　实训项目八：门禁管理及考勤系统考勤管理操作
　　实训项目九：系统的设计与连接
　　实训项目十：故障的设置与排除

     实训项目十一：系统的结构与安装



HYD-LY-14A · 楼宇冷冻监控系统实训装置

HYD-LY-14A型楼宇冷冻监控系统实训装置 （1）装置组成： 楼宇冷冻监控系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。 （2）系统实训功能： 能进行各种冷冻冷却水机组及监控系统控制操作的演示、DDC控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接，系统软件组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等…

HYD-LY-14A型楼宇冷冻监控系统实训装置

（1）装置组成：
　　楼宇冷冻监控系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。
（2）系统实训功能：
　　能进行各种冷冻冷却水机组及监控系统控制操作的演示、DDC控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接，系统软件组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：压缩式制冷监控系统的实训
　　实训项目二：冷却水系统的监控的实训
　　实训项目三：一级冷冻水系统的监控的实训
　　实训项目四：二级冷冻水系统的监控的实训
　　实训项目五：水压、水流和水温等参数的测量
　　实训项目六：冷冻水泵的启停、故障检测操作
　　实训项目七：冷却泵的启停、故障检测操作
　　实训项目八：冷却泵的启停、故障检测操作
　　实训项目九：DDC现场控制器编程检测操作
　　实训项目十：线路故障的判断与处理
　　实训项目十一：设备故障的判断与处理



HYD-LY-13A · 楼宇电梯监控系统实训装置

HYD-LY-13A型楼宇电梯监控系统实训装置 1）装置组成： 楼宇电梯监控系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。 （2）系统实训功能： 能进行各种电梯控制系统操作演示、直接数字控制器（DDC）的操作与配置、电梯正常运行状态的监控、电梯故障报警状态的监控、电梯事故保护控制、电梯联动保护控制、两台电梯的群控，系统软件的组态、配…

HYD-LY-13A型楼宇电梯监控系统实训装置

1）装置组成：
　　楼宇电梯监控系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。
（2）系统实训功能：
　　能进行各种电梯控制系统操作演示、直接数字控制器（DDC）的操作与配置、电梯正常运行状态的监控、电梯故障报警状态的监控、电梯事故保护控制、电梯联动保护控制、两台电梯的群控，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸：1500mm×700mm×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：电梯设备认识实训
　　实训项目二：大型的客梯监控实训
　　实训项目三：观光梯监控实训
　　实训项目四：自动扶梯监控实训
　　实训项目五：对电梯系统运行状态、启停控制、故障检测实训
　　实训项目六：各相关参数设置测量实训
　　实训项目七：线路及设备故障的判断与处理
　　实训项目八：设计并安装一个简易应用系统



HYD-LY-12A · 楼宇供配电监控系统实训装置

HYD-LY-12A型楼宇供配电监控系统实训装置 （1）装置组成： 楼宇供配电监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。 （2）系统实训功能： 能进行各种供配电系统模拟操作演示、DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系…

HYD-LY-12A型楼宇供配电监控系统实训装置




（1）装置组成：
　　楼宇供配电监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。
（2）系统实训功能：
　　能进行各种供配电系统模拟操作演示、DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训，监测变压器超温报警、超温预报警，监测变压器的电压、设备启停状态，故障状态，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、 工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸：1500mm×700mm×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：DDC现场控制器安装操作
　　实训项目二：DDC现场控制器设置操作
　　实训项目三：双电源明备用监控系统控制
　　实训项目四：双电源暗备用监控系统控制
　　实训项目五：低压侧供配电监控系统控制
　　实训项目六：环网供电监控系统控制
　　实训项目七：线路故障的判断与处理
　　实训项目八：设备故障的判断与处理
　　实训项目九：设计并安装一个简易应用系统



HYD-LY-11A · 楼宇照明监控系统实训装置

HYD-LY-11A型楼宇照明监控系统实训装置 （1）装置组成： 楼宇照明监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。 （2）系统实训功能： 能进行各种灯光照明系统操作演示、直接数字控制器（DDC）的操作与编程、时钟控制的编程与操作、照度自动调节控制、动静探测控制、区域场景控制、手…

HYD-LY-11A型楼宇照明监控系统实训装置

（1）装置组成：
　　楼宇照明监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。
（2）系统实训功能：
　　能进行各种灯光照明系统操作演示、直接数字控制器（DDC）的操作与编程、时钟控制的编程与操作、照度自动调节控制、动静探测控制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸：1500mm×700mm×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：公共区域照明控制与操作实训
　　实训项目二：办公室照度自动调节控制与操作实训
　　实训项目三：景观照明控制与操作实训
　　实训项目四：情景照明控制与操作实训
　　实训项目五：应急照明控制与操作实训
　　实训项目六：手动遥控器控制与操作实训
　　实训项目七：线路故障的判断与处理
　　实训项目八：设备故障的判断与处理
　　实训项目九：设计并安装一个简易应用系统
　　实训项目十：组态软件设计实训项目



HYD-LY-10A · 楼宇暖通监控系统实训装置

HYD-LY-10A型楼宇暖通监控系统实训装置 （1）装置组成： 楼宇给排水监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。 （2）系统实训功能： 能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及…

HYD-LY-10A型楼宇暖通监控系统实训装置

（1）装置组成：
　　楼宇给排水监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。
（2）系统实训功能：
能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸：1500mm×700mm×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目:
　　实训项目一：楼宇锅炉程序控制实训
　　实训项目二：楼宇锅炉水位自动调节控制实训
　　实训项目三：楼宇锅炉蒸汽压力自动调节控制实训
　　实训项目四：锅炉汽包水位与锅炉给水阀的联动控制
　　实训项目五：楼宇三冲量调节系统自动控制实训
　　实训项目六：锅炉除氧器压力与锅炉除氧器进汽阀的联动控制
　　实训项目七：锅炉除氧器水位与锅炉除氧器进水阀的联动控制
　　实训项目八：空调膨胀水箱与空调水泵的联动控制
　　实训项目九：空调供水热交换器二次侧（低温）热水出口温度自动联锁控制
　　实训项目十：供暖供水热交换器二次侧（低温）热水供回水温度控制
　　实训项目十一：生活供水热交换器二次侧（低温）热水出口温度控制
　　实训项目十二：生活循环泵与生活调节阀的联动控制
　　实训项目十三：供暖热水回路中的循环水泵的控制
　　实训项目十四：线路故障的判断与处理
　　实训项目十五：设备故障的判断与处理
　　实训项目十六：设计并安装一个简易应用系统
　　实训项目十七：组态软件设计实训项目



HYD-LY-09A · 楼宇给排水监控系统实训装置

HYD-LY-09A型楼宇给排水监控系统实训装置 （1）装置组成： 楼宇给排水监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。 （2）系统实训功能： 能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断…

HYD-LY-09A型楼宇给排水监控系统实训装置

（1）装置组成：
　　楼宇给排水监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。
（2）系统实训功能：
能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500mm×700mm×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：楼宇给水监控系统的实训
　　实训项目二：楼宇排水监控系统实训
　　实训项目三：楼宇气压给水监控系统实训
　　实训项目四：楼宇热水给水监控系统实训
　　实训项目五：线路故障的判断与处理
　　实训项目六：设备故障的判断下处理
　　实训项目七：设计并安装一个简易应用系统
　　实训项目八：设计有关控制点位信息表格
　　实训项目九：组态软件设计实训项目
　　实训项目十：系统调试实训项目



HYD-LY-08A · 楼宇空调监控系统实训装置

HYD-LY-08A型楼宇空调监控系统实训装置 （1）装置组成： 楼宇空调监控系统实验实训装置，元器件均采用实物，整个实训装置主要由数字控制器、LON卡、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。 （2）系统实训功能： 能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接，系…

HYD-LY-08A型楼宇空调监控系统实训装置

（1）装置组成：
　　楼宇空调监控系统实验实训装置，元器件均采用实物，整个实训装置主要由数字控制器、LON卡、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。

（2）系统实训功能：
能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸：1500mm×700mm×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目:
　　实训项目一：设备的安装操作
　　实训项目二：系统接线操作
　　实训项目三：新风温度测量
　　实训项目四：回风及室内温度测量
　　实训项目五：空调机组的启停、故障检测操作
　　实训项目六：DDC现场控制器编程检测
　　实训项目七：压差开关控制操作
　　实训项目八：风阀驱动器的安装调试操作
　　实训项目九：线路故障的判断与处理
　　实训项目十：设备故障的判断与处理
　　实训项目十一：设计并安装一个简易应用
　　实训项目十二：设计有关控制点位信息表格
　　实训项目十三：组态软件设计实训项目
　　实训项目十四：系统调试实训项目



HYD-LY-07A · 闭路电视监控及周边防范系统实验装置

HYD-LY-07A型闭路电视监控及周边防范系统实验装置 1）装置组成： 闭路电视监控及周边防范系统实验装置，元器件均采用实物，整个实训装置主要由视音频硬盘录像机、网络控制器、红外摄像机、报警、解码器摄像头、无线网摄像机系统等组成。 （2）系统实训功能： 能进行各闭路电视监控及周边防范系统操作的演示、工控式硬盘录像机的基本操作、主菜单与系统的设置、摄像机及录像的设置、定时录像与硬盘的管理、备份及报警联动的设置、硬盘录像机电脑软件的使用方…

HYD-LY-07A型闭路电视监控及周边防范系统实验装置

1）装置组成：
　　闭路电视监控及周边防范系统实验装置，元器件均采用实物，整个实训装置主要由视音频硬盘录像机、网络控制器、红外摄像机、报警、解码器摄像头、无线网摄像机系统等组成。
（2）系统实训功能：
能进行各闭路电视监控及周边防范系统操作的演示、工控式硬盘录像机的基本操作、主菜单与系统的设置、摄像机及录像的设置、定时录像与硬盘的管理、备份及报警联动的设置、硬盘录像机电脑软件的使用方法、硬盘录像机的连接与硬盘的安装、线路的设计与连接、故障的设置、判断及排除、BNC端子的制作等实验和实训。并可与安防系列中的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：闭路电视监控及周边防范系统硬件的认识
　　实训项目二：闭路电视监控及周边防范系统软件的认识
　　实训项目三：录像与回放的设置与基本操作
　　实训项目四：视频的设置与基本操作
　　实训项目五：报警的设置与基本操作
　　实训项目六：云台及摄像头电子地图的设置与基本操作
　　实训项目七：故障的判断与处理
　　实训项目八：系统的设计与连接



HYD-LY-06A · 自动电话交换机系统实训装置

HYD-LY-06A型自动电话交换机系统实训装置 （1）装置组成： 自动电话交换机系统实验实训装置，元器件均采用实物，整个实训装置主要由程控电话交换机、专用数字话机、电话打线钳、电话机、音箱、模拟局机系统等组成。 （2）系统实训功能： 能进行各种模拟自动电话交换机系统操作演示，卡线刀、压线钳的使用训练，电话插头的制作与测试，配线架的安装与卡线，话务台功能和总机、分机功能的设置，交换机管理系统软件的操作训练，系统的设置及调试、线路的设计与…

HYD-LY-06A型自动电话交换机系统实训装置


（1）装置组成：
自动电话交换机系统实验实训装置，元器件均采用实物，整个实训装置主要由程控电话交换机、专用数字话机、电话打线钳、电话机、音箱、模拟局机系统等组成。
（2）系统实训功能：
　　能进行各种模拟自动电话交换机系统操作演示，卡线刀、压线钳的使用训练，电话插头的制作与测试，配线架的安装与卡线，话务台功能和总机、分机功能的设置，交换机管理系统软件的操作训练，系统的设置及调试、线路的设计与连接，故障的设置、判断及排除等实验和实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸：1500mm×700mm×1800mm
　　d、安全保护：具有漏电自动保护装
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目:
　　实训项目一：自动电话交换机功能的模拟
　　实训项目二：常用的操作方法
　　实训项目三：分机用户的操作
　　实训项目四：专用话机的操作
　　实训项目五：计费管理软件的操作
　　实训项目六：分机参数的设置
　　实训项目七：外线参数的设置
　　实训项目八：系统的设置与连接
　　实训项目九：故障的设置与排除
　　实训项目十：系统的结构与安装



HYD-LY-05A · 弱电井中垂直工作区系统实训装置

HYD-LY-05A型弱电井中垂直工作区系统实训装置 （1）装置组成： 弱电井中垂直工作区系统实验实训装置，元器件均采用实物，整个实训装置主要由桥架、三通、二通、连接件、配电箱、配线架、电缆、管道井（安装板）系统等组成。 （2）系统实训功能： 能进行大对数配线架和大对数电缆的配线、理线、打线、轧线操作，能进行各种线槽的敷设、各种线管的敷设、配电箱的安装、穿线、敷线、线端的连接等实训，能进行各种线路的设计和连接、线路故障的判断及排除等实验…

HYD-LY-05A型弱电井中垂直工作区系统实训装置

（1）装置组成：
　　弱电井中垂直工作区系统实验实训装置，元器件均采用实物，整个实训装置主要由桥架、三通、二通、连接件、配电箱、配线架、电缆、管道井（安装板）系统等组成。
（2）系统实训功能：　
　　能进行大对数配线架和大对数电缆的配线、理线、打线、轧线操作，能进行各种线槽的敷设、各种线管的敷设、配电箱的安装、穿线、敷线、线端的连接等实训，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。
（3）系统技术指标：
　　工作电压：9V干电池
　　整机容量：0W
　　外型尺寸：1000×1700×250mm
　　安全保护：9V低电压
（4）可以做的实训项目：
　　实训项目一：大对数电缆理线、打线、轧线操作
　　实训项目二：配线架标签制作操作
　　实训项目三：线管的布线操作
　　实训项目四：线槽的布线操作
　　实训项目五：配电箱的安装
　　实训项目六：弱电井设备安装操作
　　实训项目七：跳线连接操作
　　实训项目八：线路故障的判断与处理
　　实训项目九：线路的测试实训项目
　　实训项目十：测试报告的制作实训项目
　　实训项目十一：按线路图将各部分连线
　　实训项目十二： 设计并安装一个简易应用系统



HYD-LY-04A · 室内水平工作区系统实验实训装置

HYD-LY-04A型室内水平工作区系统实验实训装置 （1）装置组成： 室内水平工作区系统实验实训装置，元器件均采用实物，整个实训装置主要由墙柜、110配线架、网络配线架、打线工具、超五类线、三类线索、水晶头、模块1、模块系统等组成。 （2）系统实训功能： 能学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如配线架、模块、面板和跳线的安装与制作、能进行跳线的测试、使用及信息点导通测试、寻测与编号的训练，能进行各种线路的设…

HYD-LY-04A型室内水平工作区系统实验实训装置

（1）装置组成：
　　室内水平工作区系统实验实训装置，元器件均采用实物，整个实训装置主要由墙柜、110配线架、网络配线架、打线工具、超五类线、三类线索、水晶头、模块1、模块系统等组成。
（2）系统实训功能：
　　能学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如配线架、模块、面板和跳线的安装与制作、能进行跳线的测试、使用及信息点导通测试、寻测与编号的训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：9V干电池
　　b、整机容量：＜0W
　　c、外形尺寸：1500×700×1800mm
d、安全保护：9V低电压
e、故障设置：具有故障设置系统
（4）智能楼宇实训考核装置可以做的实训项目：
　　实训项目一：采用T568A、568B两种标准压接模块操作
　　实训项目二：采用T568A、568B两种标准制作水晶头实训项目
　　实训项目三：打线工具的使用操作
　　实训项目四：信息面板及防尘盖的安装操作
　　实训项目五：配线架的安装操作
　　实训项目六：标准墙柜设备安装操作
　　实训项目七：在超五类跳线压接线操作
　　实训项目八：标记、理线、打线、轧线操作
　　实训项目九：线路故障的判断与处理
　　实训项目十：线路的测试实训项目
　　实训项目十一：测试报告的制作实训项目
　　实训项目十二：按线路图将各部分连线
　　实训项目十三：设计并安装一个简易应用系统



HYD-LY-03A · 建筑群设备间光纤传输系统实训装置

HYD-LY-03A型建筑群设备间光纤传输系统实训装置 本实训装置主要由光端机、收发器、熔接合、视频源、控制源、等来完成任务的，单独联接模拟整个光纤的传输过程，本设备可与其它视频源进行传送，资料传送、扩展功能非常用强大。可与该设备综合布联机综实训。测试布线能力，培育调试设计布线等综合性人才。 光缆传输系采用了标准单元光缆连接器,连接器端接于光缆交接单元，陶瓷头的连接保证每个连接点的衰减不大于0.4dB。塑料头的连接器每个连接点的衰减不大…

HYD-LY-03A型建筑群设备间光纤传输系统实训装置

本实训装置主要由光端机、收发器、熔接合、视频源、控制源、等来完成任务的，单独联接模拟整个光纤的传输过程，本设备可与其它视频源进行传送，资料传送、扩展功能非常用强大。可与该设备综合布联机综实训。测试布线能力，培育调试设计布线等综合性人才。
光缆传输系采用了标准单元光缆连接器,连接器端接于光缆交接单元，陶瓷头的连接保证每个连接点的衰减不大于0.4dB。塑料头的连接器每个连接点的衰减不大于0.5dB。
综合布线系统采用光纤直径 62.5μm光纤包层直径 125μm 的缓变增强型多模光缆，标称波长为850nm；采用标称波长为1310nm单模光缆。光缆数字传输系统的数字系列比特率符合国家标准GB4110－83《脉冲编码调制通信系统系列》的规定。数字接口特性,符合国家标准GB7611－87《脉冲编码调制通信系统网络数字接口参数》的规定。
（1）光纤收发器：信号的传送与收发，单模传输距离可达120公里
（2）光端机：电信号的处理以光信号传送，视频数字光端机，兼容PAL、SECAM或NTSC等多种制式，可在一芯多模或单模光纤上传输1路单向视频＋4路双向数据＋4路双向音频。
（3）光纤插座：联接线线路的标准端口
实训项目：
实训项目一：光纤模块的认识与系统设备的认识
实训项目二：ST光模接口与SC光模接口的不同区别
实训项目三：光端机的工作原理与认识
实训项目四：信号源与视频源的传输过程
实训项目五：远程控制云台的操作
实训项目六：光跳线与光传输的导通与测试
实训项目七：扩展其它视频源的操作与设置
实训项目八：设计一个简易的光纤传输线路
实训项目九：与布线系统的联接与安装设计



HYD-GZ-2A · 智能化楼宇供配电及照明监控系统实训平台

HYD-GZ-2A型 智能化楼宇供配电及照明监控系统实训平台 一、设备参数及性能： 1、装置组成： 本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。 2、统实训功能： 能进行各种供配电系统模拟操作演示， DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监…

HYD-GZ-2A型智能化楼宇供配电及照明监控系统实训平台


一、设备参数及性能：

1、装置组成：本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。2、统实训功能：能进行各种供配电系统模拟操作演示， DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训，监测变压器电流、监测变压器的电压、大楼一级负荷控制，大楼二级负荷的控制、应接照明控制、设备启停状态，故障状态，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。二、系统技术指标：1.工作电压：单相三线220V±5%  50Hz2.整机容量：＜300W3.外型尺寸：150×70×180cm34.控制对象：750×450×180cm35.安全保护：具有漏电自动保护装置6.故障设置：具有故障设置系统7.可扩展，可兼容，LON总线通讯方式8.输出，8点、IO/DO   输入，11点AI/DI9.信号方式；干触点/0-20MA/0-10A/发10K三、可以做的实训项目1.DDC现场控制器安装操作2.DDC现场控制器设置操作3.双电源明备用监控系统控制4.双电源暗备用监控系统控制5.低压侧供配电监控系统控制6.环网供电监控系统控制7.线路故障的判断与处理8.设备故障的判断与处理9.设计并安装一个简易应用系统10.楼道应接控制实训11.办公照明控制实训12.遥控照明控制实训13.萤光灯的调光控制实训14.白炽灯的调光实训15.地下车库的自动控制实训

HYD-AC1 · 楼宇工程自动消防报警联动实训系统平台

HYD-AC1型 楼宇工程自动消防报警联动实训系统平台 一、系统概述： 1、本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。 二、装置组成： 楼宇消防联动实训系…

HYD-AC1型楼宇工程自动消防报警联动实训系统平台


一、系统概述：

1、本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。 二、装置组成：楼宇消防联动实训系统采用开放式和拆装式结构设计，采用铝合金型材+网孔板结构，桌面为高级防火防水板，耐磨高密度板，结构坚固，配有常用电源控制柜，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜，用于放置工具、存放资料等，实训桌还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。三、技术参数1.实训台工作电源：AC220V±10%  50Hz2.工作环境：环境温度范围为-20℃～+45℃  相对湿度＜85%3.外形尺寸：1600mm×700mm×1800mm四、实训内容1.系统设备认识及接线操作2.报警控制器、短路隔离器、联动接口模块的的安装与连接3.火灾显示盘的安装、连接与使用4.各种火灾探测器的安装与连接5.智能输入、输出模块、声光报警器、报警按钮的安装与连接6.元件地址编码设置7.系统的管理操作8.系统的数据查询操作9.设备启停操作10.单点操作11.联动编程12.线路故障的判断与处理13.程序设置错误的判断与纠正14.设计并安装一个简易应用系统五、基本配置 1.电源控制屏（铁质双层亚光密纹喷塑结构）提供交流电源：单相交流电220V 50Hz，带有过流保护2.楼宇实训桌实训桌为铝型材结构，桌面为防火、防水、耐磨高密度板结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。3.火灾报警控制器(联动型)(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅(4)可以现场编辑联动公式(5)2个总线回路，可连接254个现场器件(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘4.火灾显示盘GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。5.探测器配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。6.输入模块、控制模块输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。7.联动盘现场接口(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；(2)两种输出控制方式可供选择，电平输出和脉冲输出。8.手动报警按钮火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；9.消防栓按钮火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。10.声光报警器、警铃现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。11.电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。

HYD-AB1 · 楼宇工程视频监控系统实训台

HYD-AB1型楼宇工程视频监控系统实训台 一、概述： 1、装置组成： 楼宇视频监控实训系统采用开放式和拆装式结构设计，采用铝合金型材+网孔板结构，桌面为高级防火防水板，耐磨高密度板，结构坚固，配有常用电源控制柜，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜，用于放置工具、存放资料等，实训桌还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。 2、系统模块由视频监控板块、视频视区模块、防盗监测模块…

HYD-AB1型楼宇工程视频监控系统实训台


一、概述：1、装置组成：楼宇视频监控实训系统采用开放式和拆装式结构设计，采用铝合金型材+网孔板结构，桌面为高级防火防水板，耐磨高密度板，结构坚固，配有常用电源控制柜，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜，用于放置工具、存放资料等，实训桌还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。2、系统模块由视频监控板块、视频视区模块、防盗监测模块、智能考核等，从而让学生轻身体验闭路电视监控系统与防范系统的原理与操作、接线、为一体的综合性实践人才。是现在安防系统工程理想之选实训实备。系统原理：二、主机功能1、每个通道都支持双码流压缩，、2、每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。 3、每个通道支持定时和事件两套压缩参数，并可本地配置子码流压缩参数。 4、支持复合流和视频流编码，复合流编码时音频和视频同步。 5、支持视频输入、视频输出质量选项配置。 6、支持水印技术。 7、支持零通道编码。 8、支持远程监控手机APP9、支持网络和同轴高清混合信号输入（1）在系统画面打开云台控制器，分别用鼠标点击，上UP    下DOWN   左 LEFT    右RIGHT    自动   AUTO。变焦、聚焦、光圈，进行运镜控制（2）防盗报警部分：安装各种主被动式红外探头，进行布防，安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示操作人员处理，大大加强了保安力度。（3）报警防范系统是利用主动红外移动探测器将重要通道控制起来，并连接到管理中心的报警中心，设置在非工作时间内有人员从非正常入口进入时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行警告，可以进行连续摄像及录像。三、系统技术指标：1.工作电压：单相三线220V±5%  50Hz2.整机容量：＜300W3.外型尺寸：1600×70×180cm34.安全保护：　系统供电：电源的供给保证整个闭路监控报警系统的正常运转，系统的供电采用集中供电，具有漏电自动保护装置.5.故障设置：具有故障设置系统四、实训项目：1.各种摄像机的认识与接线2.监控系统与报警系统的联动操作与接线3.各种摄像机在生活在的用途4.室内全方位云台、解码器的接线与操作5.各类镜头的安装及调试6.摄像机的通道设置与定时录像设置7.USB备份处理8.与网络视频传输入的综合扩展实训9.闭路电视监控软件的操作10.云台解码器的设置与操作（一体式云台）11.摄像机的图像调试与安装12.摄像机的各种不同场所的用途13.报警点的接入与控制操作14.与综布系统联接的实训15.网络视频的传输与调试




HYD-LY-F2 · 综合布线安装操作装置

HYD-LY-F2型综合布线安装操作装置 一、产品概述 本支架模型是为中、高职业院校教育培训机构研制的楼宇智能化实训考核设备安装支架，系统根据楼宇智能化系统的安装特点，针对楼宇智能化的各子系统的安装、布线与调试进行设计，强化学生对楼宇智能化系统各模块的安装、电气接线、调试、故障诊断排除与维护等工程能力，适合楼宇智能化设备 安装与运行、物业管理、安保相关专业的教学和培训。 实训系统以两个房间式的建筑模型为平台，采用模块化结构，由现管理中心…

HYD-LY-F2型综合布线安装操作装置
一、产品概述
本支架模型是为中、高职业院校教育培训机构研制的楼宇智能化实训考核设备安装支架，系统根据楼宇智能化系统的安装特点，针对楼宇智能化的各子系统的安装、布线与调试进行设计，强化学生对楼宇智能化系统各模块的安装、电气接线、调试、故障诊断排除与维护等工程能力，适合楼宇智能化设备 安装与运行、物业管理、安保相关专业的教学和培训。
实训系统以两个房间式的建筑模型为平台，采用模块化结构，由现管理中心和一个楼层房间组成，可选配通用型实训系统模块进行自由组合完成对讲门禁及室内安防、防盗报警、闭路视频监控、消防报警、智能巡更管理、门禁管理、DDC照明控制系统、DDC新风机控制系统、公共广播、远程抄表等项目的实训和考核，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
二、产品特点
1.实训系统框架由铝型材搭建框架，把钢质孔板通过固定件安装到框架上,支架适合多种弱电系统工程设备的安装实训，采用工程排座端子接线，与智能化工程一致。
2.强电部分有智能总电源管理系统，采用智能非接触式IC卡刷卡管理实训系统的总电源，电源总线通过专用电源转接器再输出到实训系统，有短路、漏点、过压时自动保护设备功能。
3.弱电部分可以提供 DC5V、 DC12V、DC18V、DC24V 共四种电压输出，同时液晶显示各路电压情况。每路电压带有短路、过流保护功能。
4.根据实训内容需要，可以灵活安装拆卸各个通用子系统，功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行，通过接线和配置，也可进行联动实训，真正做到一个模型多用。
5.自动化创新物联网应用云平台模块
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1）数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）短信报警6）微信报警7）微信反向控制8）二次开发
（1）物联网自动化应用软件
1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
（2）终端包含：1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。2）联网设置界面：设置现场数据连接云平台后台数据库管理
三、技术性能
1.输入电源：单相三线 220V±10% 50Hz
2.外型尺寸：3160mm×1600mm×2400mm
3.产品结构：铝合金框架，钣金孔板装配成房间结
4.安全保护：具有漏电压、漏电流保护，安全指标符合国家标准
四、实训项目
1、系统基础设施安装
1)安装机架设备；
2)安装壁挂机柜；
3)根据施工图纸安装桥架、线槽及线管。
2、安装校园主干网布线系统
1)安装光纤分线盒；
2)安装电缆管理系统；
3)安装光纤电缆。
3、建筑物布线安装
1)安装光纤分线盒；
2)安装光纤电缆；
3)应用熔接技术链接光纤；
4)安装铜线电缆；
5)安装电缆管理系统；
6)安装适配器；
7)安装通信管理设备，如程控交换机等。
4、安装住宅铜线、光纤电缆
1)安装语音电缆；
2)安装数据电缆；
3)安装信息模块；
4)安装住宅终端设备，如摄像机、电视机等。

HYD-ALY-22C · 楼宇智能安防布线实训系统（工程型）

HYD-ALY-22C型楼宇智能安防布线实训系统（工程型） 一、楼宇智能安防布线实训系统概述 本系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。 …

HYD-ALY-22C型楼宇智能安防布线实训系统（工程型）

一、楼宇智能安防布线实训系统概述本系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。系统以建筑模型为结构基础，包括智能大楼（小区）和管理中心两部分，智能大楼（小区）可模拟智能大楼的安保房间，也可模拟智能小区的安保房间。在此系统进行项目训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。二、楼宇智能安防布线实训系统结构与组成楼宇智能安防布线实训系统采用模块化设计，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分，智能大楼（小区）设有单元门和单户窗，实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。管理中心实现安保区域的集中监控和管理，安装有管理中心机、视频监控柜、监控计算机等典型管理设备。在智能大楼（小区）内安装烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁、红外对射和巡更点等。智能大楼（小区）的房间窗户装有幕帘探测器，实现室内安防与周界防范功能。在管理中心区域和安保区域内，安装典型监控器材（半球摄像机、红外摄像机、枪机、一体化球形摄像机等），实现关键区域视频监控，设有两台监视器，其中一台为17寸液晶监视器，另一台为14寸CRT监视器。系统中的各模块既可单独调试、运行，也可通过接线和配置，进行联动实训。功能区域之间采用工程桥架实现系统连接。三、楼宇智能安防布线实训系统技术参数输入电源：单相三线～220V±10% 50Hz工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m装置容量：≤1.0kVA外型尺寸：3120mm×1580mm×2310mm安全保护：具有漏电压、漏电流保护，安全指标符合国家标准四、楼宇智能安防布线实训系统实训项目智能建筑安防布线的实施对讲门禁系统安装、接线与调试室内安防与周界防范系统安装、接线与调试视频监控系统安装、接线与调试巡更系统安装与调试系统运行维护五、楼宇智能安防布线实训系统基本规格
序号器材名称器材规格或型号数量单位
1建筑模型由铝合金型材框架和安装布线网孔板组成，3120mm×1580mm×2310mm（长×宽×高），分为智能大楼（小区）、管理中心，器件采用自攻螺丝和工程塑料卡件配合安装。1台
2电脑桌600mm×600mm×800mm
（长×宽×高）		1台
3钢凳Φ300mm×450mm
（圆×高）		1把
4铝人字梯900mm×250mm×1200mm
（长×宽×高）		1把
5工程塑料卡件20mm×10mm×11mm
（长×宽×高）		300个

2．系统配置
序号名称配置内容备注
1对讲门禁系统包含彩色可视室外主机、普通壁挂室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡。
2视频监控系统包含高速球摄像机、彩色半球摄像机、红外摄像机、枪机、矩阵主机、硬盘录像机、监视器。
3室内安防与周边防范系统包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光报警器、报警按钮、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块。
4巡更系统包含巡更巡检器、通讯线、充电器、信息钮。






HYD-YZD-5 · 楼宇智能化工程实训系统（工程型）

HYD-YZD-5型楼宇智能化工程实训系统（工程型） 一、楼宇智能化工程实训系统产品概述 本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，包含了计算机技术、网络通信技术、综合布线技术、DDC技术等，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学…

HYD-YZD-5型楼宇智能化工程实训系统（工程型）
一、楼宇智能化工程实训系统产品概述
本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，包含了计算机技术、网络通信技术、综合布线技术、DDC技术等，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。
该系统在结构上以智能建筑模型为基础，包含了智能大楼、智能小区、管理中心和楼道等典型结构，涵盖了对讲门禁、安防、视频监控、消防、综合布线、远程抄表、和DDC监控照明7个系统，各系统既可独立运行，也可实现联动。通过此系统进行项目训练，检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
二、楼宇智能化工程实训系统结构与组成
楼宇智能化工程实训系统采用智能建筑模型，包含智能大楼、智能小区、管理中心和楼道等功能区域。系统设有总电源箱、安防控制箱、消防控制箱、DDC控制箱。
智能大楼设计为两层结构，可实现消防、视频监控和综合布线系统的工程训练。
楼道和智能小区分别设有单元门和单户门，可实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
管理中心实现智能小区和智能大楼的集中监控和管理，包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。
在智能大楼、管理中心区域内，安装布置消防系统现场设备，消防系统配置有模拟消防泵、排烟风机、防火卷帘门。
在智能大楼、管理中心和楼道各区域内，安装典型监控器材（各类型的高速球云台摄像机、一体化枪型摄像机、万向云台摄像机等），实现主要出入口和关键区域视频监控，设有三台监视器，其中两台17寸液晶监视器、一台14寸CRT监视器。
在智能大楼、管理中心和楼道各区域内，安装有三表，数据采集单元以及用于三表的电源、气源、水源。
在智能建筑模型周围安装红外对射、智能小区内的房间窗户装有幕帘探测器实现智能建筑行业典型周界防范。
各功能区域之间采用工程桥架实现系统连接。
三、楼宇智能化工程实训系统技术性能
1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85% （25℃） 海拔≤4000m
3.装置容量：≤1kVA
4.外形尺寸：4660mm×2220mm×2300mm
5.安全保护：具有漏电压、漏电流保护，安全符合国家标准
四、通过项目任务实施，可考察的职业能力
1.楼宇智能化工程设计能力
2.消防报警系统设计、安装施工与调试能力
3.视频监控系统设计、安装与调试能力
4.对讲门禁及室内安防系统设计、安装与调试能力
5.综合布线系统施工能力
6.DDC的接线、编程和调试能力
7.监控软件组态、通讯和运行能力
8.三表的远程抄表设计及安装能力
9.智能建筑系统故障诊断与调试能力
五、设备技术平台
1.基本规格
序号项目内容规格、技术指标数量单位
1智能建筑模型由铝合金型材框架和安装布线网孔板组成，4660mm×2220mm×2330mm（长×宽×高），分为智能大楼、智能小区、管理中心和楼道等区域，智能大楼设计为两层结构，器件采用自攻螺丝和工程塑料卡件配合安装。1台
2安装布线网孔板780mm×750mm26块
710mm×390mm1块
1500mm×260mm3块
1500mm×500mm3块
1500mm×400mm1块
3总电源箱空气开关1套
4安防控制箱AC24V、DC12V/5A、DC18V/1.5A1套
5消防控制箱DC24V/2A、24V继电器1套
6DDC控制箱HW5201、HW5208、DC24V/5A
24V继电器		1套
7电脑桌600mm×600mm×800mm
（长×宽×高）		1台
8钢凳Φ300mm×450mm
（圆×高）		1把
9铝人字梯900mm×250mm×1200mm
（长×宽×高）		2把
10工程塑料卡件20mm×10mm×11mm
（长×宽×高）		500个
11计算机主流品牌电脑1套
2.系统配置
序号名称配置内容备注
1对讲门禁系统系统配置有单元门口主机、单户门口机、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器、管理中心机等器件。可完成可视对讲门禁及室内安防系统的线路铺设、连接和功能调试。
2消防系统系统配置有智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等器件。可进行器件的选择、检测、安装、消防联动系统的线路铺设、连接、系统调试、编程和运行任务。
3安防系统系统配置有门磁开关、家用紧急求助按钮、被动红外空间探测器、被动红外幕帘探测器、燃气探测器、主动红外对射报警器，可实现对讲门禁和室内安防联动、视频监控及周边防范功能。
4视频监控系统系统配置有高速球云台摄像机、一体化枪型摄像机、红外摄像机、室内全方位云台、矩阵主机、彩色监视器、硬盘录像机等器件，可进行器件的选择、检测和安装。完成视频监控系统的线路铺设和连接。通过系统模块的参数设置和编程，实现监视器的视频监控、画面切换和报警联动录像等功能。
5综合布线系统系统配置有RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、电话机、RJ11水晶头、RJ45水晶头等器件，可完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连接（端接）。通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。
6远程抄表系统配置有，燃气表、电度表、水表、数据采集卡，软件
7DDC监控系统系统配置有DDC控制器、时间模块、LON网络适配器、编程软件、组态软件、射灯、照度探测器，能进行DDC通道编程配置、照明监控编程、上位监控工程通讯连接、动画组态等工作任务。
3.工具及配件
序号名称内容备注
1工具包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。
2耗材配件包含PVC线槽、RJ11水晶头、RJ45水晶头、BNC视频接头、23芯线(红、黑)、16芯线(黄、白)、网线、电话线等。


HYD-GZ-2 · 楼宇供配电及照明系统综合实训装置（LON总线型）

HYD-GZ-2型楼宇供配电及照明系统综合实训装置（LON总线型） 一、系统概述 楼宇供配电及照明系统综合实训装置 配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以让学生了解楼宇中配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。 同时能进行有关照明配电和控制部分的教学实训，可以让学生了解楼宇中照明配电线路基本结构，熟悉照明监控系统，掌握照明子系统在楼宇自动化系统中的应用。 该装置能满…

HYD-GZ-2型楼宇供配电及照明系统综合实训装置（LON总线型）

一、系统概述
楼宇供配电及照明系统综合实训装置配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以让学生了解楼宇中配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。
同时能进行有关照明配电和控制部分的教学实训，可以让学生了解楼宇中照明配电线路基本结构，熟悉照明监控系统，掌握照明子系统在楼宇自动化系统中的应用。
该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。
二、系统特点
1.供配电系统和照明系统可实现实时调度运行
2.采用DDC采集控制模块实现对电力系统中各类数据的采集
3.采用先进LonWorks总线通信协议组网
4.配备上位机监控系统，可实时监控供配电网络结构，还可监控照明系统，控制照明线路
5.自动化创新物联网应用云平台模块
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1）数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）短信报警6）微信报警7）微信反向控制8）二次开发
6.物联网自动化应用软件（为了避免知识产权纠纷须提供证明软件属权的材料）
1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
（2）终端包含：1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。2）联网设置界面：设置现场数据连接云平台后台数据库管理
三、技术参数
1.输入电源：三相四线～380V±10%  50Hz
2.环境温度：+4℃～+40℃
3.装置容量：＜5kVA
4.安全保护：具有漏电保护
四、实训项目
供配电系统部分：
1.仪表设备实训项目
（1）常用供配电设备认知与应用
（2）电量传感器认知与应用
2.线路安装、调试和运行实训
（1）智能建筑的供电运行线路组建与操作
（2）典型楼层配电运行线路组建与操作
（3）供配电系统中运行线路状态的现场监测、抄表和控制
3.供配电自动化设备认知和运行控制实训
（1）备自投联动运行控制和调试
（2）应急电源配电线路运行和联动控制
（3）配电线路功率因数补偿运行控制
4.供配电系统综合控制运行实训
（1）供配电监控系统运行调度
（2）与消防自动报警系统的联动控制
照明系统部分：
1.照明和控制设备认识与应用实训项目
(1)常用灯具的认知与应用
(2)照度传感器认知与应用
(3)动静探测器认知与应用
(4)遥控照明控制器认知与应用
2.普通照明控制线路安装和调试实训项目
(1)照明灯具及普通控制设备的安装和调试控制
(2)应急照明设备的控制
3.智能照明控制线路安装和调试实训项目
(1)时间表控制模式下照明线路组建和控制
(2)情景切换控制模式下照明线路组建和控制
(3)远程强制控制模式下照明线路组建和控制
(4)动态控制模式下照明线路组建和控制
4.综合调度控制部分
(1)供配电子系统和照明子系统联合监控
(2)供配电子系统、照明子系统和其他楼宇子系统联合监控
五、基本配置
1.控制屏
控制屏由两部分组成：楼宇供配电部分和楼宇照明控制部分
楼宇供配电部分由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
楼宇照明控制部分由楼宇照明线路组成，并设置照明控制开关，包括传统开关、遥控开关和智能调光装置等。
2.照明演示柜
照明演示柜为楼宇照明控制部分的演示对象，属于半实物。采用分层结构，能模拟楼层整体照明效果，采用半实物模式，分为五层结构，体现多种照明场景。
3.下位机系统
下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并可完成供配电线路和照明线路的通断控制，通过LonWorks总线与上位机系统通信。
4.上位机监控系统
配备监控系统软件,实现对供配电和照明系统的远程监控,实现断路器的消防联动控制，各线路电量参数的监视。



HYD-GD-1 · 楼宇供配电系统实训装置（LON总线型）

HYD-GD-1型 楼宇供配电系统实训装置（LON总线型） 一、系统概述 本 实训装置 能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用 该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。 二、系统特点 1.采用楼宇中典型供配电形式 2.采用DDC采集控制模块…

HYD-GD-1型楼宇供配电系统实训装置（LON总线型）



一、系统概述

本实训装置能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用
该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。
二、系统特点
1.采用楼宇中典型供配电形式
2.采用DDC采集控制模块实现对配电系统中各类数据的采集与开关控制
3.采用先进总线通信协议组网，具有典型的代表性
4.配备上位机监控系统，可实时监控供配电网络结构
三、技术参数
1.输入电源：三相四线～380V±10%  50Hz
2.环境温度：-10℃～+45℃
3.装置容量：＜5kVA
4.安全保护：具有漏电保护
四、实训项目
1.仪表设备实训项目
(1)常用配电设备认知与应用
(2)电量传感器认知与应用
2.线路安装、调试和运行
(1)智能建筑的供电运行线路组建与操作
(2)典型楼层配电运行线路组建与操作
(3)供配电系统中运行线路状态的现场监测、抄表和控制
3.供配电自动化设备认知和运行控制
(1)备自投联动运行控制和调试
(2)应急电源配电线路运行和联动控制
(3)配电线路功率因数补偿运行控制
4.供配电系统综合控制运行
(1)供配电监控系统运行调度
(2)与消防自动报警系统的联动控制
五、基本配置
1.控制屏柜由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
2.下位机系统下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。
3.上位机监控系统配备监控系统软件，实现对供配电系统的远程监控，实现断路器的消防联动控制，各线路电量参数的监视。




HYD-LY-06 · 楼宇工程IC卡及远程抄表系统实训平台

HYD-LY-06型楼宇工程IC卡及远程抄表系统实训平台 一、产品概述 楼宇工程IC卡及远程抄表系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工…

HYD-LY-06型楼宇工程IC卡及远程抄表系统实训平台

一、产品概述
楼宇工程IC卡及远程抄表系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置

序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7IC 卡电表1台
8IC 卡冷水表1台
9IC 卡燃气表1台
10IC 卡读卡器1台
11IC 卡10张
12脉冲燃气表2套
13脉冲水表1台
14脉冲电表1台
15采集器2台
16集中器1台
17网络控制器1台
18模拟电消费系统1套
19模拟水消费系统1套
20模拟气消费系统1套
21管路套件1套
22管理计算机1台
23远程抄表系统软件1套
24IC 卡预付费系统软件1套
25发卡箱1个
266位PDU电源1个
2724位超五类非屏蔽插座配线架1个
288P8C超五类非屏蔽水晶头20个
29超五类非屏蔽信息插座模块4个
30单口86型信息面板4个
3186型底盒4个
32UTP超五类4对非屏蔽跳线4条
33UTP超五类4对非屏蔽电缆100米
34专用桥架1套
35实验室远程管理考核系统1套
36耗材及工具1套
37耗材及工具1套各规格电线、常用电工工具及线缆测试仪等

四、实训项目
1、IC卡及远程抄表系统硬件的认识
2、IC卡三表收费系统做卡及软件基本操作
3、IC卡三表收费系统表具及软件高级操作
4、IC卡三表收费系统系统设置操作
5、IC卡三表收费系统营业业务操作
6、IC卡三表收费系统功能卡管理操作
7、IC卡三表收费系统查询统计操作
8、IC卡三表收费系统数据库操作
9、远程抄表系统基本功能的认识
10、远程抄表系统计量表管理操作
11、远程抄表系统费用管理操作
12、远程抄表系统系统管理操作
13、系统的设计与连接
14、故障的设置与排除
15、系统的结构与安装



HYD-LY-02 · 楼宇工程卫星及有线电视系统实训平台

HYD-LY-02型楼宇工程卫星及有线电视系统实训平台 一、产品概述 楼宇工程卫星及有线电视系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设…

HYD-LY-02型楼宇工程卫星及有线电视系统实训平台

一、产品概述
楼宇工程卫星及有线电视系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置

序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
745cm卫星天线1台
8高频头1个
9工程接收机3台
10UHF、VHF开路天线1台
11调制器7台
12解调器3台
13DVD机1台
1416路混合器1台
15系统放大器1台
16二分器2个
17三分器2个
18电视终端插座2个
198寸液晶电视2台
206位PDU电源1个
2124位超五类非屏蔽插座配线架1个
228P8C超五类非屏蔽水晶头20个
23超五类非屏蔽信息插座模块4个
24单口86型信息面板4个
2586型底盒4个
26UTP超五类4对非屏蔽跳线4条
27UTP超五类4对非屏蔽电缆100米
28专用桥架1套
29实验室远程管理系统软件1套
30耗材及工具1套
31耗材及工具1套各规格电线、常用电工工具及线缆测试仪等

四、实训项目
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、认识和熟悉各种卫星及有线电视系统设备器材；
4、卫星天线和接收设备的安装与调试；
5、开路天线和接收设备的安装与调试；
6、前端设备调试；
7、前端所有信号混合调试；
8、放大器输入、输出电平调试；
9、用户分配网络的设计与安装；
10、终端设备的安装与调试；
11、桥架及其支架的安装和布线；
12、信息插座和机架设备的安装；
13、水晶头及跳线的制作和测试；
14、RJ45模块和配线架的压线和测试；
15、RJ45跳线的连接及链路的测试



HYD-LY-03 · 楼宇工程智能家居系统实训平台

HYD-LY-03型楼宇工程智能家居系统实训平台 一、产品概述 楼宇工程智能家居系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实…

HYD-LY-03型楼宇工程智能家居系统实训平台

一、产品概述
楼宇工程智能家居系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置

序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7阻波器1个
8电力载波式远程控制器（电话语音）1个
9通讯电缆1条
10电力载波式无线转发器1个
11四路遥控器（可调光）1个
12电力载波式双路场景控制器1个
13电力载波式单路大功率电器控制器1个
14电力载波式双路日光灯控制器1个
15电力载波式双路白炽灯控制器1个
16电力载波式单路红外学习控制器1个
17电力载波式单路窗帘控制器1个
18日光灯2个
19白炽灯2个
206位PDU电源1个
2124位超五类非屏蔽插座配线架1个
228P8C超五类非屏蔽水晶头20个
23超五类非屏蔽信息插座模块4个
24单口86型信息面板4个
2586型底盒4个
26UTP超五类4对非屏蔽跳线4条
27UTP超五类4对非屏蔽电缆100米
28专用桥架1套
29实验室远程管理考核系统1套
30耗材及工具1套
31耗材及工具1套各规格电线、常用电工工具及线缆测试仪等

四、实训项目
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、独立模块的独立认识、接线和控制；
4、灯光亮度按时按需自动调整控制，手动控制，情景编程；
5、门窗分时自动控制，手动控制；
6、红外转发手/自动控制；
7、电器电源通断手/自动、按时和间接控制；
8、信息查询和发布操作；
9、紧急呼叫求助操作；
10、智能家居系统整合的接线、设置、操作和演习；
11、桥架及其支架的安装和布线；
12、信息插座和机架设备的安装；
13、水晶头及跳线的制作和测试；
14、RJ45模块和配线架的压线和测试；
15、RJ45跳线的连接及链路的测试。



HYD-LY-05 · 楼宇工程入侵报警系统实训平台

HYD-LY-05型楼宇工程入侵报警系统实训平台 一、产品概述 楼宇工程入侵报警系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划…

HYD-LY-05型楼宇工程入侵报警系统实训平台

一、产品概述
楼宇工程入侵报警系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置

序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7可编址控制主机1台
8蓄电池1个
9中文字符键盘1个
10烟感探测器1个
11微波和被动红外复合入侵探测器1个
12室内用被动红外入侵探测器1个
13壁挂式被动红外幕帘入侵探测器1个
14主动红外对射探测器1对
15门磁开关1对
16钥匙开关1个
17紧急开关1个
18闪灯1个
19警号1个
20串行接口模块1个
21USB通信线缆1条
22防盗报警监控管理软件1套
236位PDU电源1个
2424位超五类非屏蔽插座配线架1个
258P8C超五类非屏蔽水晶头20个
26超五类非屏蔽信息插座模块4个
27单口86型信息面板5个
2886型底盒5个
29UTP超五类4对非屏蔽跳线4条
30UTP超五类4对非屏蔽电缆100米
31专用桥架1套
32实验室远程管理考核系统1套
33耗材及工具1套
34耗材及工具1套各规格电线、常用电工工具及线缆测试仪等

四、实训项目
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、不同类型的防区并对其参数进行设置实训；
4、不同的布撤防类型并对其参数进行设置实训；
5、可编址控制主机的权限设置和维护实训；
6、 报警记录的查询和导出实训；
7、 探测器、可编址控制主机、键盘、警号及闪灯的连接和调试实训；
8、可编址控制主机、串行接口模块及防盗报警监控软件的通讯和调试实训；
9、桥架及其支架的安装和布线；
10、信息插座和机架设备的安装；
11、水晶头及跳线的制作和测试；
12、RJ45模块和配线架的压线和测试；
13、 RJ45跳线的连接及链路的测试



HYD-LY-07 · 楼宇工程可视对讲系统实训平台

HYD-LY-07型楼宇工程可视对讲系统实训平台 一、产品概述 楼宇工程可视对讲系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划…

HYD-LY-07型楼宇工程可视对讲系统实训平台

一、产品概述
楼宇工程可视对讲系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置

序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7门前铃1个
8室内分机1台
9电控锁1个
10门磁开关1对
11被动红外空间探测器1个
12烟感探测器1个
13燃气探测器1个
14紧急求助按钮1个
15警铃1个
16室外主机1台
17层间分配器1个
18联网器1个
19电磁锁控制器2个
20开门按钮2个
21电磁锁2个
22IC卡4张
23小区门口机1台
24联网器1个
25管理中心机1台
26通讯转换器1个
27可视对讲系统管理软件1套
286位PDU电源1个
2924位超五类非屏蔽插座配线架1个
308P8C超五类非屏蔽水晶头20个
31超五类非屏蔽信息插座模块4个
32单口86型信息面板4个
3386型底盒4个
34UTP超五类4对非屏蔽跳线4条
35UTP超五类4对非屏蔽电缆100米
36专用桥架1套
37实验室远程管理考核系统1套
38耗材及工具1套各规格电线、常用电工工具及线缆测试仪等

四、实训项目
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统；
4、室内安防系统布/撤防的设计、接线、调试和演习；
5、住户系统的设计、接线、调试和演习；
6、住户与大楼系统的设计、接线、调试和演习；
7、住户、大楼与小区系统的设计、接线、调试和演习；
8、对讲门禁及室内安防系统管理软件的操作及管理；
9、桥架及其支架的安装和布线；
10、信息插座和机架设备的安装；
11、水晶头及跳线的制作和测试；
12、RJ45模块和配线架的压线和测试；
13、RJ45跳线的连接及链路的测试



HYD-LY-08 · 楼宇工程视频监控系统实训平台

HYD-LY-08型楼宇工程视频监控系统实训平台 一、系统概述 楼宇工程视频监控系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实…

HYD-LY-08型楼宇工程视频监控系统实训平台
一、系统概述
楼宇工程视频监控系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置
序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7HDCVI硬盘录像机1台
8SATA硬盘1台500G
917寸液晶监视器1台
10HDCVI高清同轴高速球型摄像机1台
11HDCVI高清同轴红外枪型摄像机1台
12POE高清网络半球摄像机1台
13超高解模拟摄像机1台
14电动三可变镜头1个
15POE交换机1台机架式
16球机壁挂支架1个
17枪机壁挂支架1个
18半球壁挂支架1个
19室内全方位云台1个
20云台解码器1个
21HDMI高清视频跳线1条
22UTP超五类4对非屏蔽跳线1条
23主动红外对射探测器1对
24壁挂式被动红外入侵探测器1个
25声光警号1个
26网络视频监控管理软件1套
276位PDU电源1个
2824位超五类非屏蔽插座配线架1个
298P8C超五类非屏蔽水晶头20个
30超五类非屏蔽信息插座模块4个
31单口86型信息面板4个
3286型底盒4个
33UTP超五类4对非屏蔽跳线4条
34UTP超五类4对非屏蔽电缆100米
35专用桥架1套
36耗材及工具1套各种规格电线、常用电工工具及线缆测试仪等
38实验室远程管理考核系统1套
四、实训项目1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、镜头的安装及调试
4、硬盘录像机的接线、设置及操作；
5、监视器的接线、设置及操作；
6、高速球的接线和操作；
7、探测器、声光报警器的安装及调试；
8、监控系统与报警系统的联动控制；
9、网络视频监控平台软件的使用；
10、桥架及其支架的安装和布线；
11、信息插座和机架设备的安装；
12、水晶头及跳线的制作和测试；
16、J45模块和配线架的压线和测试；
14、RJ45跳线的连接及链路的测试。

HYD-LY-10 · 楼宇工程火灾报警及联动系统实训平台

HYD-LY-10型 楼宇工程火灾报警及联动系统实训平台 一、系统概述 楼宇工程火灾报警及联动系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务…

HYD-LY-10型楼宇工程火灾报警及联动系统实训平台


一、系统概述

楼宇工程火灾报警及联动系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置
序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7火灾报警控制器（联动型）1台
8电子编码器1个
9CRT接口卡1块
10火灾报警监控软件1套
11通信电缆1条
12电话主机1台
13广播功率放大器1台
14分配盘1台
15总线隔离器3个
16火灾显示盘1个
17非编码探测器输入模块1个
18非编码点型感温探测器2个
19终端器1个
20点型光电感烟探测器1个
21手动报警按钮1个
22消火栓按钮1个
23输入/输出模块3个
24排烟阀模拟（继电器）1个
25声光警报器1个
26消防电话专用模块1个
27消防电话插座1个
28固定式消防电话分机1个
29手提式消防电话分机1个
30消防广播模块1个
31壁挂式紧急广播音箱1个
32切换模块6个
33排烟风机模拟1个风机
34排烟风机接触器模拟1个继电器
35信号输入模块1个
36270℃防火阀模拟1个继电器
37消防水泵控制箱模拟1个指示灯、继电器、开关
38消防水泵模拟2个风机
396位PDU电源1个
4024位超五类非屏蔽插座配线架1个
418P8C超五类非屏蔽水晶头20个
42超五类非屏蔽信息插座模块4个
43单口86型信息面板4个
4486型底盒4个
45UTP超五类4对非屏蔽跳线4条
46UTP超五类4对非屏蔽电缆100米
47专用桥架1套
48实验室远程管理考核系统1套
49耗材及工具1套各规格电线、常用电工工具及线缆测试仪等
四、实训项目1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；
4、火灾报警控制器的接线、操作和编程；
5、灾显示盘的接线和操作；
6、电子编码的设计和操作；
7、手/自动联动控制；
8、消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；
9、火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；
10、灾自动报警监控管理软件的编程及操作；
11、桥架及其支架的安装和布线；
12、信息插座和机架设备的安装；
13、水晶头及跳线的制作和测试；
14、RJ45模块和配线架的压线和测试；
15、RJ45跳线的连接及链路

HYD-LY-09-2071 · 楼宇工程智能化设备监控系统实训平台

HYD-LY-09型楼宇工程智能化设备监控系统实训平台 一、系统概述 楼宇工程智能化设备监控系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设…

HYD-LY-09型楼宇工程智能化设备监控系统实训平台
 一、系统概述楼宇工程智能化设备监控系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置
序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7主机监控模块1台LonWorks总线DDC
8LON网络通讯适配器1个
9LonMaker编程软件1套
10模拟I/O模块1块
11新风机组模拟模型系统模块1块
12空调机组模拟模型系统模块1块
13供配电模拟模型系统模块1块
14照明模拟模型系统模块1块
15给排水模拟模型系统模块1块
16热交换模拟模型系统模块1块
17电梯模拟模型系统模块1块
18智能家居模拟模型系统模块1块
196位PDU电源1个
2024位超五类非屏蔽插座配线架1个
218P8C超五类非屏蔽水晶头20个
22超五类非屏蔽信息插座模块4个
23单口86型信息面板4个
2486型底盒4个
25UTP超五类4对非屏蔽跳线4条
26UTP超五类4对非屏蔽电缆100米
27专用桥架1套
28耗材及工具1套各规格电线、常用电工工具及线缆测试仪等
30实验室远程管理考核系统1套

四、实训项目1、基础实操部分
1）系统的安装、布线、接线、编程、调试、运行、维护及维修；
2）线路故障的设置、检测及排除；
3）桥架及其支架的安装和布线；
4）信息插座和机架设备的安装；
5）水晶头及跳线的制作和测试；
6）RJ45模块和配线架的压线和测试；
7）RJ45跳线的连接及链路的测试。
2、模拟I/O模块
1）四种标准信号（DI/DO/AI/AO）的认识、测量与连接；
2）程序设计、编写、调试和监控；
3）组态监控界面设计。
3、新风机组模拟模型系统模块
1)新风温度监测；
2)新风湿度监测；
3)送风温度监测；
4)送风湿度监测；
5)过滤网压差开关监测；
6)换热器防冻开关监测；
7)送风机压差开关监测；
8)送风机启停状态监测；
9)送风机手/自动状态监测；
10)送风风机故障监测；
11)加热器电动阀控制；
12)表冷盘电动阀控制；
13)加湿器电动阀控制；
14)新风阀开关控制；
15)送风机启停控制；
16)系统整合监控。
4、空调机组模拟模型系统模块
1)室内二氧化碳浓度监测；
2)回风温度监测；
3)过滤网压差开关监测；
4)换热器防冻开关监测；
5)送风机故障状态监测；
6)送风机压差开关监测；
7)回风机故障状态监测；
8)回风机压差开关监测；
9)新风阀调节控制；
10)换热器电动阀调节控制；
11)回风阀调节控制；
12)排风阀调节控制；
13)送风阀开关控制；
14)回风机启停控制；
15)系统整合监控。
五、供配电模拟模型系统模块
1)1#进线电压监测；
2)#进线电流监测；
3)1#进线功率因素监测；
4)2#进线电压监测；
5)2#进线电流监测；
6)2#进线功率因数监测；
7)1#供电回路开关监测；
8)2#供电回路开关监测；
9)双电源切换开关监测；
10)1#回路开关控制；
11)2#回路开关控制；
12)系统整合监控。
六、照明模拟模型系统模块
1）光照度传感器监测；
2）光照度开关监测；
3）景观区照明灯开关监测；
4）上班场景开关监测；
5）午休场景开关监测；
6）下班场景开关监测；
7）紧急开关监测；
8）大堂区照明灯调光控制；
9）景观区照明灯开关控制；
10）办公区1#照明灯开关控制；
11）办公区2#照明灯开关控制；
12）系统整合监控。
七、给排水模拟模型系统模块
1）主用给水泵故障状态监测；
2）备用给水泵故障状态监测；
3）低限报警水位开关监测；
4）启泵水位开关监测；
5）停泵水位开关监测；
6）排水泵手/自动状态监测；
7）排水泵故障状态监测；
9）停泵水位开关监测；
10）启泵水位开关监测；
11）溢流报警水位开关监测；
12）主用给水泵启停控制；
13）备用给水泵启停控制；
14）排水泵启停控制；
15）系统整合监控。
八、热交换模拟模型系统模块
1）热网蒸汽温度监测；
2）1#热交换器出水温度监测；
3）2#热交换器出水温度监测；
4）水回水温度监测；
5）1#泵启停状态监测；
6）1#泵手/自动状态监测；
7）1#泵故障状态监测；
8）2#泵启停状态监测；
9）2#泵手/自动状态监测；
10）2#泵故障状态监测；
11）1#电动阀调节控制；
12）2#电动阀调节控制；
13）1#泵启停控制；
14）2#泵启停控制；
15）系统整合监控。
九、电梯模拟模型系统模块
1）启停状态监测；
2）上行状态监测；
7）下行状态监测；
8）首层状态监测；
9）第2层状态监测；
10）第N层状态监测；
11）故障状态监测；
12）紧急状态监测；
13）正常启动控制；
14）消防停止控制；
15）系统整合监控。
十、智能家居模拟模型系统模块
1）外出布防场景开关监测；
2）居家布防场景开关监测；
3）撤防场景开关监测；
4）就餐场景开关监测；
5）会客场景开关监测；
6）影院场景开关监测；
7）门磁开关监测；
8）被动红外探测器探测；
9）燃气探测器开关监测；
10）水/电/气表脉冲监测；
11）客厅LED灯调光控制；
12）电动窗帘开关控制；
13）食厅日光灯开关控制；
14）声光警号开关监控；
15）系统整合监控。

HYD-LY-01 · 楼宇工程公共及应急广播系统实训平台

HYD-LY-01 型楼宇工程公共及应急广播系统实训平台 一、产品概述 楼宇工程公共及应急广播系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作…

HYD-LY-01型楼宇工程公共及应急广播系统实训平台

一、产品概述
楼宇工程公共及应急广播系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置

序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7智能中央控制主机1台
8DVD/MP3多功能播放器1台
9电子调谐器1台
10前置定压功放1台
11350W纯后级广播功放1台
12壁挂音箱2个
13优质天花喇叭2个
14室外豪华防水音柱2个
15音量调节器4个
16鹅颈式广播话筒1个
17公共广播系统管理软件1套
186位PDU电源1个
1924位超五类非屏蔽插座配线架1个
208P8C超五类非屏蔽水晶头20个
21超五类非屏蔽信息插座模块4个
22单口86型信息面板4个
2386型底盒4个
24UTP超五类4对非屏蔽跳线4条
25UTP超五类4对非屏蔽电缆100米
26专用桥架1套
27实验室远程管理考核系统1套
28  耗材及工具1套
29耗材及工具1套各规格电线、常用电工工具及线缆测试仪等
四、实训项目

1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、认识公共广播系统的基本工作原理、基本配置及系统结构；
4、手动广播操作：发布通知、会议及播放音乐；
5、自动广播编程：实现校园自动打铃、定时眼保键操及定时播放背景音乐；
6、手动启动紧急广播；
7、快速启动设备电源与分区及语音疏散人群；
8、公共广播系统的情景实训；
9、桥架及其支架的安装和布线；
10、信息插座和机架设备的安装；
11、水晶头及跳线的制作和测试；
12、RJ45模块和配线架的压线和测试；
13、RJ45跳线的连接及链路的测试。



HYD-LY-4 · 楼宇工程一卡通系统实训平台

HYD-LY-4型楼宇工程一卡通系统实训平台 一、产品概述 楼宇工程一卡通系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训…

HYD-LY-4型楼宇工程一卡通系统实训平台

一、产品概述
楼宇工程一卡通系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、 整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、主要配置

序号器材名称数量单位备注
1立式实训平台1台
2网孔板安装模块8块
3网孔板用膨胀固定件100个
4线缆管理架12个
5电源管理模块1台
6嵌入式编程主机与显示器模块1套
7单门联网门禁控制器1台
8双门联网门禁控制器1台
9通讯转换器1个
10发卡器1个
11读卡器1个
12带键盘及液晶显示屏读卡器1个
13考勤机1台
14消费机1台
15巡更棒1台
16巡更点2个
17感应式IC卡4张
18电插锁1把
19电磁锁1把
20电磁锁控制器1个
21开门按钮1个
22一卡通管理系统软件1套
236位PDU电源1个
2424位超五类非屏蔽插座配线架1个
258P8C超五类非屏蔽水晶头20个
26超五类非屏蔽信息插座模块4个
27单口86型信息面板4个
2886型底盒4个
29UTP超五类4对非屏蔽跳线4条
30UTP超五类4对非屏蔽电缆100米
31专用桥架1套
32实验室远程管理考核系统1套
33耗材及工具1套
34耗材及工具1套各规格电线、常用电工工具及线缆测试仪等


四、实训项目
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、不同类型的防区并对其参数进行设置实训；
4、不同的布撤防类型并对其参数进行设置实训；
5、认识和熟悉各种IC卡门禁管理系统器材、配置和功能；
6、系统设备的连接和调试：组成单门控制系统、双门控制系统、单门进出刷卡控制系统、单双门组合或单双门联动控制系统；
7、 IC卡门禁管理系统的软件安装、读卡器测试、控制器地址设置等；
8、运行管理软件修改系统设置、控制器设置和用户设置等；
9、不同功能性质IC卡（用户卡、特权卡、管理母卡）的认识、发行和管理；
10、系统管理软件联动、布防、地图和查询记录的操作、运行；
11、 IC卡门禁管理系统的设置、调试、操作和演习；
12、 考勤机的接线、操作和管理；
13、消费机的接线、操作和管理；
14、 智能一卡通管理软件的操作；
15、 卡片发行的操作和管理；
16、 智能一卡通系统集成的连接、调试和管理。
17、 桥架及其支架的安装和布线；
18、信息插座和机架设备的安装；
19、水晶头及跳线的制作和测试；
20、 RJ45模块和配线架的压线和测试；
21、 RJ45跳线的连接及链路的测试



HYD-LD-6 · 冷冻水监控系统实训装置

HYD-LD-6型 冷冻水监控系统实训装置 一、概 述 “冷冻水监控系统实训装置”集各种冷水机组的冷冻水系统、冷却水系统及监控系统于一体，以培养掌握楼宇空调与制冷技术专业理论知识和实践技能，从事楼宇空调、冷冻水及冷却水系统的技术升级、改造设计、安装、调试、维护、技术管理等方面的技能。适合职业院校、培训机构的楼宇自动控制、智能建筑、建筑设备与环境工程、供热通风与空调工程技术、给排水工程技术、制冷和空调设备运用与维修等专业的学生使用。 二、…

HYD-LD-6型 冷冻水监控系统实训装置

 一、概 述
“冷冻水监控系统实训装置”集各种冷水机组的冷冻水系统、冷却水系统及监控系统于一体，以培养掌握楼宇空调与制冷技术专业理论知识和实践技能，从事楼宇空调、冷冻水及冷却水系统的技术升级、改造设计、安装、调试、维护、技术管理等方面的技能。适合职业院校、培训机构的楼宇自动控制、智能建筑、建筑设备与环境工程、供热通风与空调工程技术、给排水工程技术、制冷和空调设备运用与维修等专业的学生使用。
二、特 点
1.装置是将实际工程系统图形化，同时保证整个系统的完整性和合理性，整套实训设备能进行冷冻水系统、冷却水系统与监控系统操作的演示、DDC控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接，监控系统的组态配置、控制及故障的设置及排除等，便于学生观察、了解各种参数的变化情况和系统的工作状况。
控制器采用的是基于BACnet协议的DDC控制器，这种控制方式不但能够使该系统独立工作，还可以轻松的连接到与支持同类协议的其它产品构成智能建筑综合管理系统（IBMS），实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。
2.监控系统软件，实现对冷冻、冷却水系统的远程监控，实现水泵、阀门、流量的控制，各温度点参数的监视，并提供组态软件的安装文件，学生可通过组态软件对系统进行二次开发和设计。
装置部分器件均独立连接到面板相应的接线端子上，通过专用的实验导线连线，方便对任一点进行控制或数据采集。
3.整套实训装置集楼宇冷冻、冷却水系统、监控软件系统、模拟故障设置于一体，满足对实训的要求。
三、技术性能
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜1kVA
安全保护：设有电流型漏电保护、接地保护，安全符合相关国家标准
四、系统配置

序号配件名称数  量
1冷冻、冷却水机组模拟系统1套
2DDC控制器1台
3温度传感器4只
4电动阀2只
5监控软件系统1套
6控制屏及实训桌1套
7电脑桌1套


五、实训项目
1.压缩式制冷监控系统
2.冷却水系统的监控
3.一级冷冻水系统的监控
4.二级冷冻水系统的监控
5.水压、水流和水温等参数的测量
6.冷冻水泵的启停、故障检测操作
7.冷却泵的启停、故障检测操作
8.DDC现场控制器编程检测操作
9.线路故障的判断和处理



HYD-LY-24A · 智能型停车场管理系统实训装置

HYD-LY-24A型智能型停车场管理系统实训装置 一、设备概述 智能停车场的管理系统是一个非接触式智能IC卡为车辆出入停车场凭证，以车辆图像对比、证件抓拍管理为核心的多媒体综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制、对在停车场中停车的车辆按照预先设定的收费标准实行自动收费，该系统将先进的ID卡识别技术和高速的视频图像存储比较相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费、保管和管理等进行全方位…

HYD-LY-24A型智能型停车场管理系统实训装置

一、设备概述
智能停车场的管理系统是一个非接触式智能IC卡为车辆出入停车场凭证，以车辆图像对比、证件抓拍管理为核心的多媒体综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制、对在停车场中停车的车辆按照预先设定的收费标准实行自动收费，该系统将先进的ID卡识别技术和高速的视频图像存储比较相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费、保管和管理等进行全方位管理。对LED显示屏可通过软件进行编程教改显示内容。具有功能强大的数据处理功能，可以对停车场管理中的名种控制参数进行设置、ID卡挂失和恢复可以进行分类查询，并能够对停车场数据进行管理。通过该功能可以将入场的车辆外形和车牌编号摄录下来并保存在服务器数据库中，当车辆出场读卡时，屏幕上自动出现车辆在出口处摄录图像和在入口处摄录的图像，操作人员可以将出场的车辆与服务器中记录的ID卡号和摄录的图像进行对比，在确定卡号、车形、车牌编号等与记录相符后，启动自动道闸升起闸杆，放行车辆。管理系统安全可靠。包括车辆人员身份识别、车辆资料管理、车辆的出入情况、位置跟踪和收费管理等等。配接软件狗提供系统的安全性。
二、外形尺寸
智能停车场管理系统实训考核设备尺寸：3420mm×940mm×1445mm（长×宽×高）
计算机移动推车尺寸：600mm×600mm×1080mm（长×宽×高）
三、实训项目
(1)认识和熟悉各种智能停车场管理系统设备器材
(2)系统设备的连接和调试
(3)数字车辆检测器的设置、调试、操作和演习
(4)不同功能性质ID卡（月卡、储值卡、免费卡和临时卡）的认识、发行和管理
(5)图像对比处理系统的安装、设置、调试和演习
(6)系统管理软件的设置、操作和管理
(7)LED显示屏显示程序的编写
(8)系统全方位操作、演习和管理



HYD-LY-02A · 消防广播电话系统实训装置 弘毅道教学

HYD-LY-02A型 消防广播电话系统实训装置 本实训装置主要由消防电话设备和广播系统设备以及线路功放设备组成，能进行扩展模块实验。它能单独运行消防电话系统和广播音像系统，本实训装置为学生提供了消防电话设备与广播系统设备和单独的电源输出端口，让学生自已动手联接，设置，编程，为一体的实训设备，本实训装置可与消防联动报警实训装置联接实训。 系统原理： 大楼广播主机模块 （1）消防电话主机：主机与任一分机可互相呼叫、通话、主机可呼叫所有分机…

HYD-LY-02A型 消防广播电话系统实训装置

本实训装置主要由消防电话设备和广播系统设备以及线路功放设备组成，能进行扩展模块实验。它能单独运行消防电话系统和广播音像系统，本实训装置为学生提供了消防电话设备与广播系统设备和单独的电源输出端口，让学生自已动手联接，设置，编程，为一体的实训设备，本实训装置可与消防联动报警实训装置联接实训。
系统原理：

大楼广播主机模块
（1）消防电话主机：主机与任一分机可互相呼叫、通话、主机可呼叫所有分机，可同时与三部分机通话，可对通话过程录音，可快速拨打119电话
◆系统可编程80个，允许重码。需与该设备电话模块配合使用
（2）消防广播主机：
该系列产品在设计时本着保证紧急状态下的可靠工作，同时注重正常背景广播的原则，增添了许多实用性和强的功能。例如：紧急事故状态下的自动重复告警广播，背景音乐前提下话筒事故播音“丁冬”提示音进入（上电方式选择）等
（3）功放音元
全数字逻辑控制，全接触按键开关，32级音量数字控制，无磨损、超长寿命，音量存储记忆
◆开机自动赋值，放音音量LED条形显示表，输出电平LED条形显示表
◆高速反应所存式输出过载保护、输出短路保护，自动复原，开机延时输出保护，供电具有欠压和过压保护，采用大型散热器散热，并有过热保护功能，过载显示灯，告警显示灯，告警输出可供给联动控制器信号，外控启动端口，自动上电，实现语音报警广播的联

动功能
实训项目：
实训项目一：消防电话主机的使用与联接
实训项目二：消防电话模块地址的设置与接线
实训项目三：消防电话录音与多方通话的操作
实训项目四：消防电话与广播联机实训
实训项目五：消防电话的扩展使用
实训项目六；广播录音与消防电话的自动切换
实训项目七：广播录音与消防事故的手动切换
实训项目八：广播系统的自动短路保护与操作
实训项目九：广播话筒的操作与话筒的录音操作
实训项目十：与消防联动的报警实训装置的接线与操作
实训项目十一：扩展系统的设计及编程



HYD-LY-01A · 消防报警联动监控计算机中心

HYD-LY-01A型 消防报警联动监控计算机中心 （1）装置组成： 消防报警联动监控计算机中心，主要由计算机、编程软件、监控软件、网络适配器等组。 （2）系统实训功能： 能对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等。 （3）系统技术指示： a、工作电压：单相三线220V±5% 50Hz b、整机容量：＜200W c、外形尺寸：800mm×700mm×1500mm d、安全保护：具有漏电自动保护装置 e、…

HYD-LY-01A型 消防报警联动监控计算机中心



（1）装置组成：
消防报警联动监控计算机中心，主要由计算机、编程软件、监控软件、网络适配器等组。
（2）系统实训功能：
能对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等。
（3）系统技术指示：
a、工作电压：单相三线220V±5% 50Hz
b、整机容量：＜200W
c、外形尺寸：800mm×700mm×1500mm
d、安全保护：具有漏电自动保护装置
e、故障设置：具有故障设置系统
（4）可以做的实训项目：
实训项目一：消防报警联动监控计算机中心的操作
实训项目二：平面图的导入和配置操作
实训项目三：报警点的设置操作
实训项目四：系统参数的设置



HYD-LY-A2 · 安保监控系统实训装置

HYD-LY- A2 型 安保监控系统实训装置 （1）装置组成： 安保监控系统实验实训装置，元器件均采用实物，整个实训装置主要由控制器、塑罩壳、云台、录像机、彩电、红外摄像机、无线网络摄像机系统等组成。 （2）系统实训功能： 能进行各种安保监控系统操作的演示、硬盘录像机的基本操作、主菜单与系统的设置、摄像机及录像的设置、定时录像与硬盘的管理、备份及报警联动的设置、硬盘录像机电脑软件的使用方法、硬盘录像机的连接与硬盘的安装、线路的设计与连…

HYD-LY- A2型安保监控系统实训装置

（1）装置组成：
　　安保监控系统实验实训装置，元器件均采用实物，整个实训装置主要由控制器、塑罩壳、云台、录像机、彩电、红外摄像机、无线网络摄像机系统等组成。
（2）系统实训功能：
　　能进行各种安保监控系统操作的演示、硬盘录像机的基本操作、主菜单与系统的设置、摄像机及录像的设置、定时录像与硬盘的管理、备份及报警联动的设置、硬盘录像机电脑软件的使用方法、硬盘录像机的连接与硬盘的安装、线路的设计与连接、故障的设置、判断及排除、BNC端子的制作等实验和实训。并可与安防系列中的其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）可以做的实训项目：
　　实训项目一：硬盘录像机安装操作
　　实训项目二：摄像机设置操作
　　实训项目三：安保监控的模拟
　　实训项目四：安保监控系统的基本操作
　　实训项目五：系统的设置方法
　　实训项目六：摄像机的设置方法
　　实训项目七：录像的设置方法
　　实训项目八：定时录像设置方法
　　实训项目九：硬盘管理设置及系统初始化方法
　　实训项目十：报警控制方法
　　实训项目十一：线路故障的判断与处理
　　实训项目十二：设备故障的判断与处理
　　实训项目十三：设计并安装一个简易应用系统



HYD-PL-1 · 喷淋灭火系统实训装置 弘毅道设备

HYD-PL-1型喷淋灭火系统实训装置 一、系统概述 “喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原…

HYD-PL-1型喷淋灭火系统实训装置



一、系统概述
 “喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

二、系统特点
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
三、技术参数
1.输入电源：三相四线～380V±10%  50Hz
2.环境温度：+4℃～+45℃
3.装置容量：＜4kVA
4.外形尺寸：2200mm×750mm×1800mm
5.安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9.喷淋灭火系统与消防报警系统联动（选做）
五、基本配置
1.豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
2.灭火控制柜
(1)灭火控制器
灭火控制器使用单片机作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能，同时可实现本地控制和联动控制切换功能
(2)灭火控制柜
灭火控制柜由电源开关、电压源指示、状态指示灯（烟感探测器、水流指示器、信号碟阀、压力开关）、声光报警器、手动控制装置等部分组成，可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能，同时具有联动控制接口，可以接受其它消防报警系统的联动控制信号

3.喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台   功率 550W    扬程：30米  流量:8立方米/小时
气压罐：数量1台    容积50升
湿式报警阀：数量1台  口径：Ф100mm  额定工作压力1.2MPa
玻璃球喷头：数量至少6个   68℃温级
水流指示器：数量至少2个  灵敏度15L-37.5L/min
感烟探测器：2个



HYD-XL-1 · 消防报警联动系统实训装置

HYD-XL-1型消防报警联动系统实训装置 一、系统概述 本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。 二、产品特点 1.实训器件连接以端子排的方式，可以根…

HYD-XL-1型消防报警联动系统实训装置

一、系统概述
本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。

二、产品特点
1.实训器件连接以端子排的方式，可以根据实训内容组成不同的消防回路；
2.该实训装置带有工程上常用的火灾显示器及联动功能；
3.系统采用总线结构。
三、技术参数
1.实训台工作电源：AC220V±10%  50Hz
2.工作环境：环境温度范围为-20℃～+45℃  相对湿度＜85%
3.外形尺寸：1650mm×800mm×1500mm
四、实训内容
1.系统设备认识及接线操作
2.报警控制器、短路隔离器、联动接口模块的的安装与连接
3.火灾显示盘的安装、连接与使用
4.各种火灾探测器的安装与连接
5.智能输入、输出模块、声光报警器、报警按钮的安装与连接
6.元件地址编码设置
7.系统的管理操作
8.系统的数据查询操作
9.设备启停操作
10.单点操作
11.联动编程
12.线路故障的判断与处理
13.程序设置错误的判断与纠正
14.设计并安装一个简易应用系统
五、基本配置
1.电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4.火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6.输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7.联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8.手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9.消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10.声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11.电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。



HYD-FB-1 · 防盗报警系统实训装置

HYD-FB-1型防盗报警系统实训装置 一、系统概述 “防盗报警系统实训装置”是依据目前高等院校建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置。该实训装置结合了当前安防市场中防盗的技术，采用世界著名的德国BOSCH安防报警系统，系统成熟稳定，实训内容丰富。该装置还包含了各类型的报警探测器和带监视器的联动设备，能让教学研究人员全面认识掌握防盗报警系统的各种应用模式，为教学实训研究防盗报警技术提供良好的教学平台。 本实训系统能进行…

HYD-FB-1型防盗报警系统实训装置

一、系统概述
“防盗报警系统实训装置”是依据目前高等院校建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置。该实训装置结合了当前安防市场中防盗的技术，采用世界著名的德国BOSCH安防报警系统，系统成熟稳定，实训内容丰富。该装置还包含了各类型的报警探测器和带监视器的联动设备，能让教学研究人员全面认识掌握防盗报警系统的各种应用模式，为教学实训研究防盗报警技术提供良好的教学平台。

本实训系统能进行各种模拟防盗报警系统联动操作演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实训和实训内容。
二、结构框图

三、产品特点
1.该实训装置结合了当前安防市场中防盗的关键设备全部使用安防报警系统,系统稳定性强。
2.该装置不仅包含了各种类型的报警探测器、还有带摄像机等联动设备
3.上位机软件可实现一定的布撤防功能，可实现分组管理
四、技术参数
1.输入电源：单相三线～220V±15%，50Hz
2.环境温度：-20℃～+45℃
3.装置容量：＜1kVA
4.外形尺寸：1650mm×800mm×1500mm
5.安全保护：具有漏电自动保护装置
五、实训内容
1.防盗报警系统的情形模拟
2.各类报警探测器与报警主机的安装与连接
3.大型报警主机液晶键盘的基本操作与编程
4.大型报警主机操作与编程
5.六防区报警主机键盘的使用
6.各权限密码设置的编程与验证
7.防破坏功能的验证
8.布防后延时的设置
9.摄像机的安装及报警联动
10.防盗报警软件操作
11.电话报警
12.防盗系统报警
13.线路故障的判断与处理
14.设计并组建一个报警系统
六、基本配置
1.电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源（带有过流保护措施）：单相交流电  220V  50Hz
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
4.大型报警主机
广泛应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓库等各类大型安保系统。可实现计算机管理，并方便地与其它系统集成。
(1)自带8个防区，以两芯总线方式可扩展240个防区，共248个防区；
(2)有200组个人操作密码；30种可编程防区功能；
(3)可选择多种防区扩展模块，如主防区键盘DS6MX等；
(4)可实现与计算机的直接连接，
(5)可实现键盘编程或远程遥控编程；
(6)可接15个键盘，分为8个独立分区，可分别独立布防/撤防
5.小型报警主机
(1)具有六防区扩展功能，具有防拆功能。
(2)工作温度：-20℃～+50℃
(3)防区响应时间：500毫秒。
6.探测器
具有6类探测器：红外对射探测器、幕帘探测器、红外探测器、门磁、窗磁、紧急按钮。
7.报警器
具有3类报警器：电话报警器、声光报警器、视频监控装置。
8.监控软件
配备安防监控软件,可以实现对大型报警主机的信息管理和报警控制。



HYD-CB-1 · 远程抄表系统实训装置

HYD-CB-1型远程抄表系统实训装置 一、系统概述 自动抄表（AutomaticMeterReading-AMR）是指利用微电子和计算机网络、传感等技术自动读取和处理表计数据，将城市居民的用水、电、气信息加以综合处理的系统。 本实训装置数据采集器采用S7-200 PLC，上位机软件采用力控组态软件，是根据目前我国建筑电气、楼宇智能化专业实训内容精心设计的，通过对象系统可以完全模拟三表在现场中的各种收费及控制情景。 二、系统特点 1.抄…

HYD-CB-1型远程抄表系统实训装置

一、系统概述
自动抄表（AutomaticMeterReading-AMR）是指利用微电子和计算机网络、传感等技术自动读取和处理表计数据，将城市居民的用水、电、气信息加以综合处理的系统。
本实训装置数据采集器采用S7-200 PLC，上位机软件采用力控组态软件，是根据目前我国建筑电气、楼宇智能化专业实训内容精心设计的，通过对象系统可以完全模拟三表在现场中的各种收费及控制情景。

二、系统特点
1.抄表系统包含水表、电表、气表三种表计
2.上位机软件采用力控组态软件
3.采集器采用西门子PLC
三、技术指标
1.系统工作电压：单相三线～220V±5%  50Hz
2.整机容量：＜3kVA
3.外形尺寸：1000mm×550mm×1300mm
4.安全保护：具有漏电自动保护装置
四、实训项目
1.系统设备认识
2.智能水表操作
3.智能燃气表操作
4.智能电表操作
5.上位机软件组态
6.抄表系统综合
五、基本配置
1.源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
(1)单相交流电220V 50Hz，带有过流保护
(2)电源指示灯
(3)电源指示仪表
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.水表、电表、气表
三表输出信号均为脉冲信号，分别完成对用水量、用电量及用气量的计量。
4.采集器
采集器采用S7200 PLC，通过抄表程序，不仅可以自动计量三表数据，而且具有断电保持功能。
5.上位机软件
上位机力控组态软件可以显示采集器计量的数据并实时显示三表脉冲。



HYD-TC-1 · 停车场管理系统实训装置

HYD-TC-1型停车场管理系统实训装置 一、系统概述 感应式IC卡停车场系统采用感应IC卡读卡技术，它将射频卡技术、自动挡车道闸、车辆感应技术、、成熟的技术集成在停车管理系统中。整体采用模块化设计。针对不同的需求选择适当的系统配置，能够有效地管理资源，防止票款流失，极大的提高管理工作的效率。 本实训装置是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的，它可全面反映停车场系统工作原理及当前的识别技术。 二、系统特点 1.系统包…

HYD-TC-1型停车场管理系统实训装置

一、系统概述
感应式IC卡停车场系统采用感应IC卡读卡技术，它将射频卡技术、自动挡车道闸、车辆感应技术、、成熟的技术集成在停车管理系统中。整体采用模块化设计。针对不同的需求选择适当的系统配置，能够有效地管理资源，防止票款流失，极大的提高管理工作的效率。
本实训装置是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的，它可全面反映停车场系统工作原理及当前的识别技术。

二、系统特点
1.系统包含了实际工程中的自动道闸、车辆检测器、入口控制机、出口控制机、停车场管理软件、临时卡计费器、图像系统；
2.系统收费即有IC卡方式，也有纸票方式。
三、技术参数
1.系统工作电压：单相三线～220V±5%  50Hz
2.整机容量：＜3.5kVA
3.外形尺寸：1600mm×800mm×1500mm
4.安全保护：具有漏电自动保护装置
四、实训项目
1.系统构成及系统结构认识
2.系统各组成器件工作原理介绍
3.软件操作
4.入门控制
5.出门控制
6.系统情景模拟
五、基本配置
1.停车场系统模拟屏（铁质双层亚光密纹喷塑结构）
(1)交流电源
提供交流电源：单相交流电  220V  50Hz
(2)模拟停车场系统
(3)停车场管理系统结构图
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.入口控制机
入口控制机是内嵌智能控制单元的入口控制核心，提供自动控制功能，用于既有月卡车辆自助进场、又有临时车辆自助进场的停车管理系统中。入口控制机可以联网工作，也可以脱机独立工作。智能控制单元不仅有独立的控制程序、时钟、存储器及各种输入输出，而且还具备CAN总线联网接口，脱机独立工作时可以暂存上万条的脱机记录，联网后自动上传。
4.出口控制机
出口控制机是内嵌智能控制单元的出口自助读卡控制核心，提供自动控制功能，提高车辆出场的效率，做到月卡车辆无人值守管理。智能控制单元有独立的控制程序、时钟、存储器及各种输入输出，而且还具备CAN总线联网接口，脱机独立工作时可以暂存上万条的脱机记录，联网后自动上传。
5.出口控制机
POS收银机是停车场收费管理系统中控制、收费和管理的中心。内嵌智能控制单元和存储单元，在提供自动控制功能的同时，还具有收费管理功能，可以脱离电脑进行独立的工作。POS收银机适用于月卡车辆和临时车辆相结合的停车管理系统中，用于监控出入口设备的通信、临时车辆的收费、系统的数据存储及与电脑的通信。既可以与电脑联机工作，又可以脱离电脑进行独立工作。智能控制单元有独立的控制程序、时钟、存储器及各种输入输出，而且还具备CAN总线联网接口，智能控制单元可以独立存储1万张月卡信息和上万条系统事件记录和收费信息，与电脑联机后自动上传，导入数据库中。
6.道闸
道闸采用专用力矩电机和控制电路，适用于各类停车场管理系统中的车辆出入口，限定车辆进出。



HYD-ZB-3 · 智能网络布线实训系统

HYD-ZB-3型智能网络布线实训系统 “智能网络布线实训系统”以营造现场氛围、模拟现场工程的情景式工程实训教学模式为主要设计思想，以现场设计施工和实际应用为核心，配备一定数量的教学实训模块，结合楼宇管理及岗位设置等组织形式，突出实训、实施岗位化教学。在结构上以仿真墙式建筑模型为基础，全面涵盖了智能网络布线系统的全部内容，可以满足学员模拟操作、维修、系统维护的需求，以此锻炼学员的系统选型及设计能力。可以用于学员课程设计、毕业设计、岗前培…

HYD-ZB-3型智能网络布线实训系统

“智能网络布线实训系统”以营造现场氛围、模拟现场工程的情景式工程实训教学模式为主要设计思想，以现场设计施工和实际应用为核心，配备一定数量的教学实训模块，结合楼宇管理及岗位设置等组织形式，突出实训、实施岗位化教学。在结构上以仿真墙式建筑模型为基础，全面涵盖了智能网络布线系统的全部内容，可以满足学员模拟操作、维修、系统维护的需求，以此锻炼学员的系统选型及设计能力。可以用于学员课程设计、毕业设计、岗前培训和工厂见习。
系统包含有以下六个组成部分

1. 多功能仿真墙式综合布线实训装置
该装置由仿真墙通过积木式结构组合而成，每块仿真墙长1.3米，宽0.2米，高2.6米，全钢结构，并且用两块模拟隔板形成三层模拟楼层。其标准配置为12面仿真墙组成的10工位结构，可选择组合“T”、“L”、“十”、“丰”字等工位形式。
该装置配套设施由墙柜、标准机柜、工具柜、线管存放架、工作台等组成。
2.带显示系统的网络配线实训装置
装置组成：网络压接线实验仪1台，网络跳测试仪1台，配线架2个，110跳线架2个，理线环2个，零件/工具盒1个，220V电源箱1个。
3.网络工程常用电缆器材展示系统
展品组成： 阻水电缆、100对大对数电缆、六类线缆、50对大对数电缆、110 100对电话配线架、RJ45超五类非屏蔽配线架、理线环、IDE模块、信息面板、信息底盒、RJ11模块、RJ45模块、强电插座、弱电插座等。
4.网络工程常用光缆器材展示系统
展品组成：室外光缆、室内光缆、光纤、光缆熔接盒、ST偶合器、SC偶合器、ST—ST跳线、SC-SC跳线、ST-SC跳线等。
5.网络工程常用工具展示系统
展品组成：J45压线钳、RJ45/RJ11组合钳、打线钳、剥线钳、榔头、螺丝刀、手工锯、钢锯条、活扳手、呆扳手、钢卷尺、钻头、拐角尺、手枪钻、尖嘴钳等。
6.网络工程常用配件展示系统
展品组成：40PVC线槽/阴角/阳角/直角/堵头/三通；20PVC线槽/阴角/阳角/直角/堵头/三通；Φ40PVC线管/弯头/接头/三通/管卡；Φ20PVC线管/弯头/接头/三通/管卡等。



HYD-DM-1 · 对讲及门禁控制系统实训装置

HYD-DM-1型对讲及门禁控制系统实训装置 一、系统概述 本实训装置利用了计算机技术、网络技术、综合布线技术，将对讲、门禁有机的结合在一起，在统一布局的基础上，将各功能模块分立化。控制部分全部采用实物，控制对象采用对讲系统，可灵活地完成各种模拟楼宇对讲、门禁系统的操作演示，系统的设置，线路设计，线路故障的判断、排除等实训。有利于学生掌握前沿性的成果，并充分发挥学生的想象力。 系统可实现的功能有：可视对讲与非可视对讲混装，并可实现呼叫、…

HYD-DM-1型对讲及门禁控制系统实训装置

一、系统概述
本实训装置利用了计算机技术、网络技术、综合布线技术，将对讲、门禁有机的结合在一起，在统一布局的基础上，将各功能模块分立化。控制部分全部采用实物，控制对象采用对讲系统，可灵活地完成各种模拟楼宇对讲、门禁系统的操作演示，系统的设置，线路设计，线路故障的判断、排除等实训。有利于学生掌握前沿性的成果，并充分发挥学生的想象力。
系统可实现的功能有：可视对讲与非可视对讲混装，并可实现呼叫、对讲、监视、密码开锁、刷卡开锁、遥控开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能，重要的是它具有与小区管理中心互联的功能，可实现小区的联网管理。

二、产品特点
1.实现了计算机技术、网络技术、对讲与门禁的有机结合
2.系统开放，接线灵活
3.具有上位机管理软件，可实现多台主机之间信息共享
三、技术参数
1.输入电源：单相三线～220V±15%  50Hz
2.环境温度：-20℃～+45℃
3.装置容量：＜1kVA
4.外形尺寸：1668mm×805mm×1484mm
5.安全保护：具有漏电自动保护装置
四、实训内容
1.楼宇对讲门禁系统使用情形模拟
2.可视分机的安装连接与使用
3.小门口机的安装连接与使用
4.非可视分机的安装连接与使用
5.单元门口机的安装连接与使用
6.管理中心机的安装连接与使用
7.适配器的安装连接与使用
8.系统电源和主机电源的安装连接与使用
9.红外探测器、煤气探测器、门磁、紧急按钮
的安装与使用
10.电控锁的安装与连接
11.按线路图将各部分连线
12.上位机软件的安装与使用
13.ID卡门禁
14.室内安防
15.管理中心机的干预
16.系统故障的判断与处理
17.设计并安装一个应用系
五、基本配置
1.电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源（带有过流保护措施）：单相交流电  220V  50Hz
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
4.单元门口主机
(1)主机为编码式门口主机，可实现对单元楼门口的管理，容量250户，可扩展，带夜光。
(2)具有密码开锁，ID卡开锁，与管理处视频通话等功能
(3)ID卡感应距离：＜10cm。
5.管理中心机
(1)可实现对小区内单元门口主机的管理，具有视频监控功能。
(2)具有远程开锁功能，可以打开指定单元门口的电控锁。
(3)具有安防功能，可以指示和查询用户报警。
6.用户分机
用户分机有非可视用户分机和可视用户分机两种类型，非可视用户分机具有与单元门口主机通话功能，可视用户分机具有与单元门口主机通话和视频两种功能，同时具有四防区安防报警功能。
7.安防探测器
具有四类安防探测器：红外、门磁、烟感、紧急按钮。
8.监控软件
配备门禁控制软件,可以实现对单元门口刷卡信息的监控。



HYD-WX-1 · 卫星有线电视系统实训装置

HYD-WX-1型卫星有线电视系统实训装置 一、系统概述 该系统由室外接收部分、信号处理与调制部分、有线电视放大与分配三部分组成。 系统设备全部采用工程使用产品，能进行卫星电视、有线电视等控制系统操作实训和演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实训。本系统的设计结合实训室的情况，进行实际应用位置的设计安装。 二、技术指标 1.系统工作电压：单相三线～220V±5% 50Hz 2.安全保护：具有漏电自动保护装置 三…

HYD-WX-1型卫星有线电视系统实训装置


一、系统概述
该系统由室外接收部分、信号处理与调制部分、有线电视放大与分配三部分组成。
系统设备全部采用工程使用产品，能进行卫星电视、有线电视等控制系统操作实训和演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实训。本系统的设计结合实训室的情况，进行实际应用位置的设计安装。

二、技术指标
1.系统工作电压：单相三线～220V±5%  50Hz
2.安全保护：具有漏电自动保护装置
三、主要设备组成
室外接收部分：由卫星天线、高频头、馈源等组成；
信号处理与调制部分：由工程型卫星接收机、调制器、混合器、DVD等组成；
有线电视部分：由60V供电器、双向干线放大器、单向干线放大器、楼栋放大器、分配器、分支器、用户盒等组成；
测试仪器：场强仪
四、实训内容
1.卫星有线电视系统接收基础知识
2.卫星接收器材认识与操作
3.卫星接收辅助器材
4.有线电视器材认识与操作
5.天馈角度的计算
6.干线电平的分配与计算
7.设计并安装一个简易应用系统



HYD-ZB-2 · 综合布线实训考核装置(网孔型)

HYD-ZB-2型 综合布线实训考核装置( 网 孔 型) 综合布线系统又称开放式布线系统，是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。综合布线系统是建筑物智能化的必备的基础设施。它即能使语言、数据、图像设备和交换设备与其他信息管理系统彼此相连，也能使这些设备与外部通讯网络相连接。 功能:本装置包括了工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统和管理子系统，通过计算机对外部的信息进行交换。 装置由三部…

HYD-ZB-2型 综合布线实训考核装置(网孔型)



综合布线系统又称开放式布线系统，是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。综合布线系统是建筑物智能化的必备的基础设施。它即能使语言、数据、图像设备和交换设备与其他信息管理系统彼此相连，也能使这些设备与外部通讯网络相连接。

功能:本装置包括了工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统和管理子系统，通过计算机对外部的信息进行交换。
装置由三部份组成：数据网络、语音网络、有线电视网络等组成。
实训项目：
1）设备安装实训
1.认识综合布线系统工程器材和设备
2.掌握综合布线系统设备的安装
3.掌握综合布线常用工具和操作技巧
2）数据网络端实训
1.掌握网线的接法和技巧
2.掌握数据网络的原理和方法
3.掌握数据网络的常用工具和操作技巧
3）网络配线架端实训
1.掌握RJ45网络配线架接线方法
2.RJ45水晶头接线方法
3.掌握常用工具及操作技巧
4）语音网络端实训
1.认识语音网络的设备和安装
2.掌握电话线的接法和技巧
3.掌握语言网络的常用工具和技巧
5）有线电视网络端实训
1.认识语音网络的设备和安装
2.掌握有限电视线的接法和技巧
3.掌握有线电视网络的常用工具和技巧
6）组建综合布线网络实训
1.认识综合布线的组成部分
2.掌握综合布线整理系统的原理和组合方式

配置清单：
名称型号/参数备注
交换机24路
程控交换机支持内线分机
有线电视放大器SX双向干路放大器
配线架网络、语言
终端模块电视模块、网络模块、电话模块
测试工具含电视、网络和电话测试工具


HYD-ZB-1 · 综合布线系统实训装置

HYD-ZB-1型 综合布线系统实训装置 一、系统概述 综合布线系统是智能建筑通迅自动化系统的重要组成部分，是建筑物实现内部通迅及外部通迅的信息通路，是数据、信号交换与处理的重要环节。建筑物内部与外部各信息（语音信息、数据信息、视频信息等）使用单位的信息交流、交换，都需通过综合布线与计算机网络系统来实现。 综合布线系统实训装置是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置，它包含了数据网络和语音网络两大部分。 二…

HYD-ZB-1型 综合布线系统实训装置

一、系统概述
综合布线系统是智能建筑通迅自动化系统的重要组成部分，是建筑物实现内部通迅及外部通迅的信息通路，是数据、信号交换与处理的重要环节。建筑物内部与外部各信息（语音信息、数据信息、视频信息等）使用单位的信息交流、交换，都需通过综合布线与计算机网络系统来实现。
综合布线系统实训装置是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置，它包含了数据网络和语音网络两大部分。

二、系统特点
1.本实训装置内容丰富、结构清晰，既含有计算机数据网络，又有电话语音网络；整个网络结构包含了综合布线在楼宇中的常见子系统：工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统。
2.装置中所采用的部件均是实际工程中比较著名的品牌，有很大的实用性和通用性；
3.系统包含了568B、568A两种RJ45接线方式；
4.路由器带有防火墙功能；支持Web配置，可实现简单的计算机网络管理功能；
三、技术参数
1.输入电源：单相三线～220V±10%  50Hz/60Hz
2.环境温度：-20℃～+45℃
3.装置容量：＜1kVA
4.外形尺寸：1668mm×805mm×1484mm
5.安全保护：具有漏电自动保护装置
四、实训项目
1.RJ45、RJ11插头的跳线制作与测试
2.卡线式模块的卡线与安装
3.信息插座的安装
4.配线架及理线环的安装与线缆卡接
5.信息点的导通测试、寻测与编号
6.路由器的安装与使用
7.设计并安装一个数据网络系统
8.110配线架的安装与线缆卡接
9.电话配线箱的安装与使用
10.程控交换机的安装与使用
11.语音网络系统的组建
12.线路故障的判断与处理
13.数据网络的应用
14.局域网与广域网的连接
五、基本配置
1.控制屏（铁质双层亚光密纹喷塑结构）
交流电源（带有过流保护措施）；提供交流电源：单相交流电  220V  50Hz。
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.路由器
支持CSMA/CD, PPPoE, PPP, IP, ARP, DHCP, TCP, UDP, HTTP, FTP, DNS基本协议；支持静态路由和动态路由(RIP1/RIP2)；具有网络地址转换(NAT)屏蔽外部的攻击，具有锁定特定端口、锁定特定 IP、锁定特定目标URL 的能力；提供虚拟服务和DMZ方式的Internet访问；基于WEB的管理界面，登录密码验证，广域网口和局域网口的MAC地址配置，WAN接口具有DHCP客户端能力，LAN接口提供DHCP服务器，DNS代理，远程管理，恢复出厂默认配置；连接主机数：100台；网络吞吐量：80Mbps；内建防火墙，产品采用全新的集成安全设计模式，将安全设计渗透到每个模块、每个协议、每个业务流程中，为实现企业网络的安全防护带来有效的保障；WAN端口支持多种基于以太网的INTERNET连接模式：PPPoE(虚拟拨号)、动态IP(即DHCP 客户端)和静态IP。
4.交换机
支持IEEE802.3 10Base-T，IEEE802.3u 100Base-TX网络标准，CSMA/CD协 议；具有10/100Mbps（半双工），20/200Mbps（全双工）传输速率；LED电源指示灯、LINK/ACT、10/100M ；支持UTP/STP 3类或5类电缆媒体介质； 24个RJ45 端口；通过HYD-C Part 15 Class A， CE认 证。
5.程控交换机
两路输入，8路输出，模拟空分交换制式；音频拨号方式。
主要功能：1.电脑话务员，停电直通；2.来电显示，人工值班；3.弹性编码，直拨外线；4.等级设置，通话保密；5.特许拨号字头，呼出限制；6.代接功能，三方通话；7.强插和监听，数码录音；8.出局外线连接，音乐保留。



HYD-KNX · 智能楼宇综合实训装置

面向KNX智能楼宇、智能家居控制以及与PLC、云端控制通信的教学实训。

HYD-KNX智能楼宇综合实训装置


一、概述

实训装置结合KNX智能楼宇控制系统在实际场景中的应用实例及KNX国际工程师认证考核的技能要求，适合进行KNX智能家居控制系统的教学与实验实训，还可以满足KNX系统与西门子LOGO！可编程控制器的通讯、云端app远程控制等实训项目。KNX是住宅和楼宇控制标准，通过所有的总线设备连接到 KNX 介质上 ( 这些介质包括双绞线、射频、电力线或 IP/Ethernet), 它们可以进行信息交换。总线设备可以是传感器也可以是执行器，用于控制楼宇管理装置如：照明、遮光 / 百叶窗、保安系统、能源管理、 供暖、通风、空调系统、信号和监控系统、服务界面及楼宇控制系统、远程控制、计量、视频 / 音频控制、大型家电等，场景设置可根据实训难度自行设定，具有高度自定义优势，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

二、装置主要设奄

1、铝合金活动框架（约高1820mm、宽580mm、长1160mm）

2、移动电脑桌

3、透明玻璃面板配电箱（含电源模块、KNX调光模块、KNX窗帘控制模块、KNX调光模块、KNX DALI控制模块、KNX继电器控制模块、KNX能源控制器、KNX定时器、KNX IP下载器等）

4、KNX可编程温控面板、KNX编程触摸屏等

5、西门子LOGO！可编程控制器单元（含DC 24V电源适配器、西门子LOGO！控制器、工业交换机、KNX与LOGO!通讯模块、TD文本显示器、输入/输出模拟电路等）

6、无线迷你AP路由器

7、云端 App中央服务器

8、电动窗帘、DALI射灯、白炽灯、RGB灯带、风扇等

9、模拟量输入集成模块

10.正版KNX编程软件（ETS 5）加密狗一个

11.配套工具

二、设备技术指标

工作电源：三相四线制 AC 380V±10%  50Hz，含导轨式电源指示灯。

温度：－10～40℃；环境湿度：≤90%（25℃）。

外形尺寸：高1820mm、宽580mm、长1160mm。

安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。KNX系统采用KNX专用电缆及专用连接端子。

三、设备功能特点

KNX智能楼宇综合实训装置大体构成：铝合金活动框架、透明玻璃面板配电箱（含KNX控制系统）、移动电脑桌、西门子LOGO！可编程控制器单元等。

铝合金活动框架：框架上面可以放标准挂板模块，可随意扩展，完成多门多种实验，后期可根据实际需求进行器件升级。

四、设备实训项目

（一）KNX智能家居控制系统实训项目

1.ETS 5编程软件的安装及使用

2.KNX系统总线及拓扑结构概论

3.KNX窗帘控制应用

4.KNX普通调光应用

5.KNX继电器控制应用

6.KNX干接点控制应用

7.KNX DALI及I-BUS调光控制应用

8.KNX传感器控制应用

9.KNX RGB调光应用

10.KNX 温控面板控制应用

11.KNX 触摸屏面板控制应用

12.KNX 远程APP云端控制应用

13.KNX与西门子LOGO！可编程控制器通讯应用

14.KNX定时器控制应用

15.KNX场景控制

16.KNX与小度智能音响联动应用

17.KNX能源控制应用

18.KNX智慧家庭综合项目搭建

（二）西门子LOGO！可编程控制器实训项目

1. LOGO!Soft Comfort 编程软件的安装及使用

2. LOGO!产品的安装和接线

3. LOGO!常量函数的应用

4. LOGO!基本函数的应用

5. LOGO!定时器函数的应用

6. LOGO!计数器函数的应用

7. LOGO!模拟量函数的应用

8. LOGO! TD信息文本函数的应用

9.用户自定义函数的应用

10.数据归档场景的应用

11.以太网通讯- LOGO! 之间主主通讯控制场景应用

12.以太网通讯- LOGO! 之间主从通讯控制场景应用

13.以太网通讯- LOGO! 与S7-200控制场景应用

14.以太网通讯- LOGO! 与S7-1200控制场景应用

15.以太网通讯-LOGO!与S7-300控制场景应用

16.以太网通讯- LOGO! 与触摸屏控制场景应用

17.以太网通讯-LOGO!与WinCC控制场景应用

18.三相异步电动机控制场景应用

19.西门子LOGO！与KNX系统通讯应用



HYD-JZJK01 · 建筑设备监控综合实训平台

围绕楼宇自控系统，开展空调、照明、给排水、消防和供电设备的监控编程实训。

HYD-JZJK01建筑设备监控综合实训平台


一、产品概述

建筑设备管理系统综合实验台采用了现代楼宇自控BA系统设计而成。楼宇自动化系统是智能楼宇的主要系统之一，是实现智能楼宇舒适、节能和高效目标的关键系统。楼宇自动化系统监控的对象主要为中央空调、照明、给排水、消防、供电、等机电设备。熟悉掌握对这些设备的控制编程是学习楼控不可缺少的重要内容。但通常由于这些设备结构复杂、价格昂贵且体积庞大。如学生 采用实物对这些设备进行编程训练，一方面因场地条件所限难以实现，另外设备 投入成本太高，训练过程中也往往会由于学生的失误而造成设备的损坏，大大增 加实训成本。

为解决学生进行楼宇自动化系统监控编程训练的需求，公司专门设计开发了一种性价比极高的楼宇自动化系统实训教学装置。它采用操作台式的结构，配置有 PLC 控制器、模拟控制对象、计算机（配 21"液晶屏）及配套的 控制器编程软件。控制器和控制对象均采用模块化结构，可根据实际使用需要选用楼宇专用品牌的 PLC 控制器（多种不同的控制器）和控制对象。学生借助操作台上所配置的设备完全可进行 PLC 控制器的编程训练和上位机画面的组态训练。PLC 控制器与被控子系统模块的连接完全由学生根据自己 的设计进行接线，各被控子系统模块结构清晰，画面图文并茂、形象逼真，各测 控点状态直观。计算机内安装有 PLC 控制器的编程软件和上位机监控画面组态软件，编好的控制器程序通过通讯线可方便的下载到控制器中。

实训装置扩展功能强大，可进行楼宇系统3D防真模块联网实训，用总线型扩展端口，再开发性能强大。

实训装置可进行的实训项目完全按照国家新职业“智能楼宇管理师”培训及 考核内容的要求进行设计，功能齐全，操作方便实用，外观设计新颖美观，是进行楼宇自动化实训教学的理想设备。

二、无线故障考核软件

系统功能：可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。

1、该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

2、所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。

3、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

三、实验室安全管理系统软件参数

（1）该系统集成无线远程电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。

（2）终端具有两级使用权限：普通权限 和 高级权限

（3）稳定可靠的互联网连接：连接可靠性强，网络数据延迟小。

（4）终端设备可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。

（5）终端设备与云端联动，实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；

（6）可远程设置实验台保护电压和电流，即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制。

（7）预付费功能，余额不足时自动上报到云端。

（8）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；

（9）设备分享功能，通过APP可以把设备分享给其他成员。

四、设备参数及性能：

（1）装置组成：

本系统全部器件均采用实物，整个实训装置主要由网卡、组态软件、配置软件、控制软件系统等组成。系统集成楼宇自控制系统多系统模拟板块，空调模拟板块、给排水系统模拟板块、照明监控系统板块、供电监控系统板块、消防监控系统板块。

本系统配备有SMATS7-200控制器，配备3个IO采集模块，采用TP/IP总线网络传输。

五、系统参数

1、空调控制程序，空调控制功能模块，2个新送风机运行时间累计功能模块，2个小新回风机状态机功能模块，风机压差状态机功能模块，新风温湿度监控、回风温湿度监控模块、新风阀、回风阀、等监控。

2、给排水监控通用程序，蓄水池高中低等水位监控，生活水池水位监控等，水泵运行监控等，各个水泵运行时间累计功能模块，水泵故障监控等。

3、供配电系统模块：

供配电监控系统控制模拟板、监控系统供电电压、电流，频率等，并监控系统运行功率能耗计算等。

4、消防监控系统

（1）消防监控模拟板块

本模板部分采用实物，感烟探测器、感温探测器、报警按钮、等控制对象采用仿真指示灯，整个实训装置主要由平台PLC控制器、指示灯、组态软件、配置软件、控制软件、等组成。

能进行各种电梯控制系统接线操作、控制器(PLC)的程序操作与配置、电梯正常运行状态的监控、电梯故障报警状态的监控、电梯联动保护控制、系统软件的组态、配置与控制，等实验和实训。

5、照明监控监控系统

公共区域照明控制模拟板、办公室照度自动调节控制模拟板、情景照明控制模拟板、能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在PLC的控制下按一定的逻辑规律亮灭、照度自动调器和动静探测器在PLC的控制下自动调节、并具用手动遥控器控制功能。红外自动控制灯光、手动遥控器配置套、日光灯自动调光系统配置一套、亮度传感器配置一套。

6、监控组态它将保存系统监控节点的资料、图形，设备动行及监控节点都由中央数据库服务器编程控制与管理。包含登录，下载，安全管理等。

系统参数

7、  组态软件

要求完全基于网络架构，基本组成部分包括：

监控（数据库）--连接自动化硬件设备，并且通过网络传输数据。

工程（数据库）--被用于系统设置（组态）的中央服务器；可通过工程画面动态浏览实时数据，也可通过历史记录数据等。

六、系统技术指标：

21寸显式介面；

操作系统：Win10

TP/TCP双绞线数据接口；

工作电压：单相三线220V±5%  50Hz 整机容量：＜300W；

直流电压；配备有DC12V3A、DC24V3A、DC0-10V1A不同电源输出；

外型尺寸：1600×70×180cm3；

具有漏电保护状系装置。；

整机供电输出小于3000W；

七、可以做的实训项目

实训项目一：中央计算机管理中心的操作

实训项目二：各系统的监控操作

实训项目三：组态软件的组态与编程

实训项目四：STEP 7-MicroWIN SMART编程软件的使用方法

实训项目五：PLC的编程与配置

实训项目六：供电系统的监控实训

实训项目七：空调系统的监控实训

实训项目八：给排水系统的监控实训

实训项目九：照明系统的监控实训

实训项目十：消防系统的监控实训

八、         配置软件

使用智能楼宇自动控制系统的主流总线系统STEP 7-MicroWIN SMART网络

采用TP/TCP通讯对PLC进行配置和编程，昆仑通态组态





课程与实训项目

按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。

软件与数字资源

可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。

场地与交付准备

明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。

应用与部署

适用对象
职业院校、应用型院校及专业技能实训场景
部署方式
按课程、设备型号与工位需求确认配置及安装安排
环境条件
选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认

相关教学方案

预约产品演示返回产品中心
