了解弘毅道农机工程机械等实训设备产品型号、设备图片与产品介绍，面向职业教育与专业实训应用场景。

本页按“农机工程机械等实训设备”整理弘毅道硬件实训设备，包含 15 款设备型号。各型号的设备图片、产品介绍与现有配置可展开查阅；具体选型与交付配置按实际教学场景确认。

产品型号与设备介绍

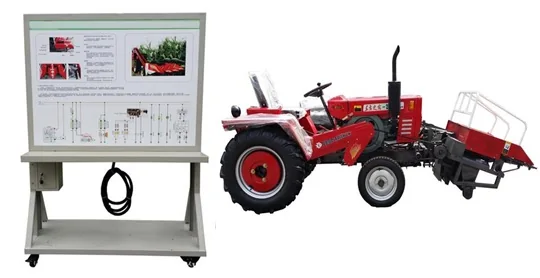

HYD-QC-NJ-101 · 背负式玉米联合收获机在线检测综合实训台

HYD-QC-NJ-101背负式玉米联合收获机在线检测综合实训台一、实验实训整车本实训全新4YB-2背负式玉米收割机整车以原车为基础、配合教学实训排故示教板，了解设置整个整车故障排除。了解整车结构原理以及构造组成。整车无损坏,各系统功能正常。主机指标：全新4YB-2背负式玉米收割机 /两行青储玉米联合收获机（动力：18马力）。项目性能参数项目性能参数机器型号 4YB-2 籽粒损失 ≤2% 机器型式悬挂式玉米收割机籽…

HYD-QC-NJ-101背负式玉米联合收获机在线检测综合实训台

一、实验实训整车
本实训全新4YB-2背负式玉米收割机整车以原车为基础、配合教学实训排故示教板，了解设置整个整车故障排除。了解整车结构原理以及构造组成。整车无损坏,各系统功能正常。
主机指标：
全新4YB-2背负式玉米收割机 /两行青储玉米联合收获机（动力：18马力）。

项目	性能参数	项目	性能参数
机器型号	4YB-2	籽粒损失	≤2%
机器型式	悬挂式玉米收割机	籽粒破碎率	≤1%
配套动力	18马力	切碎长度合格率	≥90%
收获行数	2行	茎杆粉碎还田型式	旋切式
作业幅度	行距50-80厘米	穗箱容积	0.96立方米
作业效率	3-5亩/小时	整机重量	600公斤
果穗损失率	≤3%收获机	外形尺寸(长x宽x高)	45001300x2650（mm）

二、整车电控系统实训台
1、整车电控系统实训台功能：
（1）整车电控系统实训台用于整车电控系统的教学与实训，包含整车电控系统部分：发动机电控系统、灯光与车身电器系统；
（2）测量面板：面板上的电路图完全根据原厂电路图设计，安装4mm测点，可进行电控系统信号测量与分析；
（3）故障设置系统：可以进行多种类型故障设置与故障模拟，包括断路、短路、间歇性故障、信号不准等；
（4）各系统正常运行，保留完整的动力传动系统及控制系统。
（5）检测操作台通过航空插头和连接电缆与整车连接，保持原车所有功能。可拆除检测操作台，整车可正常行驶。
（6）可移动“检测操作台”，可分别进行各控制系统的检测实训。
（7）检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板UV平板喷绘有彩色电路图；学员可直观对照电路图和原车系统实物，认知和分析各控制系统的工作原理。
（8）检测操作台面板上安装有检测端子，可直接在面板上进行原车电器电控系统的检测实训。
（9）可实现整车保养与维护操作。
（10）可实现整车拆装和真车工况演示。
（11）检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
三、设备配置

序号	名称	规格型号	单位	数量
1	背负式玉米收割机	4YB-2	台	1
2	整车电控系统实训台	包含测量面板，故障设置系统，信号模拟系统	台	1
3	专用全套线缆	能实现实训台与整车电控电器系统对接	套	1
4	教学板台架	12406501700mm	台	1
5	说明书		套	1

HYD-QC-NJ-102 · 农机设备在线检测综合实训台

HYD-QC-NJ-102 农机设备在线检测综合实训台一．设备简介本实训系统以农机实物总成为基础，拖拉机各系统可运行，进行起动、加减速、各项操纵作业、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示拖拉机各系统结构与原理及工作过程。设备能清晰展示拖拉机的外形、各组成模块的安装位置及连接关系，使学生对农机更为直观的认识，能提高学生拖拉机技能。适用于各类型院校及培训机构对农机理论和维修实训的实训教学需要。实训系统可拆除检测操作…

HYD-QC-NJ-102农机设备在线检测综合实训台

一．设备简介
本实训系统以农机实物总成为基础，拖拉机各系统可运行，进行起动、加减速、各项操纵作业、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示拖拉机各系统结构与原理及工作过程。设备能清晰展示拖拉机的外形、各组成模块的安装位置及连接关系，使学生对农机更为直观的认识，能提高学生拖拉机技能。适用于各类型院校及培训机构对农机理论和维修实训的实训教学需要。
实训系统可拆除检测操作台，农机可正常行驶。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．农业机械教学设备主要用途
1．适用于各类型院校及培训机构对农机各系统理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对农机各系统模块各单元教学需要。
3．适用于农机职业技能鉴定考核的需要。
4．适用于农机各系统各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
农机各系统正常运行的总成、拖拉机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、大容量蓄电池、加速与操纵机构、整机各系统控制面板柜、可移动台架、台架电源总开关、实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、带锁止万向的脚轮、台架高温及转动等部位加装防护装置等、台架操作说明书、原车维修手册、实验指导书、拖拉机动态测试安全保险三角装置等附件。
四．功能特点
1．农机各系统正常运行，保留完整的动力传动系统及控制系统。设备可实现拖拉机的教学实训，可使学员对其元器件及控制单元直观的认识（包括发动机、操纵控制系统、电器系统等）。
2．检测操作台通过航空插头和连接电缆与拖拉机整机连接，保持原车所有功能。可拆除检测操作台，拖拉机整机可正常行驶及实际操纵。
3．可移动"检测操作台"，可分别进行各控制系统的检测实训（①发动机控制系统；②灯光和车身电气控制系统等）
4．检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经工艺喷涂底漆处理；面板UV平板喷绘有彩色电路图；学员可直观对照电路图和原机电气系统实物，认知和分析各控制系统的工作原理。
5．检测操作台面板上安装有检测端子，可直接在面板上进行原机控制单元、灯光与车身电气等控制系统的检测实训。
6．可实现拖拉机保养与维护操作。
7．设可实现拖拉机拆装和工况演示。
8．故障模拟系统可模拟实际运行工况，设置多种系统常见故障。
9．检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
10．可根据用户要求，可剖切车身钣金、内饰等部位，保留完整的动力传动系统、电器与电路控制系统，保留整车能独立驾驶运行与操纵系统。（※按选配功能，整车在纵向总体对半位置上剖切左侧前后门、机仓盖、顶部、部分底板；钣金部件切割光滑、用不同颜色标注不同结构；保留的覆盖件、其他内饰及漆色无明显损伤，剖切部位光滑，用胶条包边防止实训划伤。）
五．外形
设备外形：①汽车原参数；②检测操作台1740×650×1700mm(长×宽×高)
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
2.1前二只万向带锁止功能脚轮
2.2后二只万向脚轮
2.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
2.4脚轮：60mm×50mm(直径×宽度)
2.5脚轮支撑：1.0T
七．技术指标
1.工作温度：-40℃～+50℃
2.主机：原车装置
3.电源：原车装置

HYD-QC-NJ-15 · 拖拉机电器实训台

HYD-QC-NJ-15 拖拉机电器实训台一、产品简介该设备采用清拖750P整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。适用于学校对整车电器理论和维修实训的教学需要。二、功能特点 1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动…

HYD-QC-NJ-15拖拉机电器实训台

一、产品简介
该设备采用清拖750P整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
1.外形尺寸（约）：1740×650×1700mm(长×宽×高)
2.动力电源：三相四线(或三相五线)380V±10% 50Hz
3.工作电压：直流12V
4.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池		台	1
27	保险丝盒		个	1
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
30	故障模拟与排除装置		套	1
31	教师手册		套	1
32	合格证与保修卡		套	1

HYD-QC-NJ-15A · 收割机整机电器实训台

HYD-QC-NJ-15A 收割机整机电器实训台一、产品简介该设备采用 4LZ-8B1收割机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。适用于学校对整车电器理论和维修实训的教学需要。二、功能特点 1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统…

HYD-QC-NJ-15A收割机整机电器实训台

一、产品简介
该设备采用 4LZ-8B1收割机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
1.外形尺寸（约）：1740×650×1700mm(长×宽×高)
2.动力电源：三相四线(或三相五线)380V±10% 50Hz
3.工作电压：直流24V
4.工作温度：-40℃～+50℃
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池		台	2
27	保险丝盒		个	1
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
30	故障模拟与排除装置		套	1
31	教师手册		套	1
32	合格证与保修卡		套	1

HYD-QC-NJ-15B · 轮式装载机全车电器实训台

HYD-QC-NJ-15B轮式装载机全车电器实训台一、产品简介该轮式装载机全车电器实训台采用ZC50轮式装载机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。适用于学校对ZC50轮式装载机整车电器理论和维修实训的教学需要。二、功能特点 1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。接通电源，操纵示教板上的各种电器开关、按钮、…

HYD-QC-NJ-15B轮式装载机全车电器实训台

一、产品简介
该轮式装载机全车电器实训台采用ZC50轮式装载机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
适用于学校对ZC50轮式装载机整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
1.外形尺寸（约）：1740×650×1700mm(长×宽×高)
2.动力电源：三相四线(或三相五线)380V±10% 50Hz
3.工作电压：直流24V
4.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min
5.钢管：40*40*3mm
6.机柜：1.5mm冷板冲压成形，背面设置维修门；
7.移动脚轮：100*60mm
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池		台	2
27	保险丝盒		个	1
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
30	故障模拟与排除装置		套	1
31	教师手册		套	1
32	合格证与保修卡		套	1

HYD-QC-NJ-15C · 装载机全车电器实训台

HYD-QC-NJ-15C装载机全车电器实训台一、产品简介该广西柳工856H装载机全车电器实训台采用广西柳工856H装载机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。适用于学校对广西柳工856H装载机整车电器理论和维修实训的教学需要。二、功能特点 1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。接通电源，操纵示教板上的各种…

HYD-QC-NJ-15C装载机全车电器实训台

一、产品简介
该广西柳工856H装载机全车电器实训台采用广西柳工856H装载机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
适用于学校对广西柳工856H装载机整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
1.外形尺寸（约）：1740×650×1700mm(长×宽×高)
2.动力电源：三相四线(或三相五线)380V±10% 50Hz
3.工作电压：直流24V
4.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min
5.钢管：40*40*3mm
6.机柜：1.5mm冷板冲压成形，背面设置维修门；
7.移动脚轮：100*60mm
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池		台	2
27	保险丝盒		个	1
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
30	故障模拟与排除装置		套	1
31	教师手册		套	1
32	合格证与保修卡		套	1

HYD-QC-NJ-15D · 宇通重工GJZ112工程机械电路实训台

HYD-QC-NJ-15D宇通重工GJZ112工程机械电路实训台一、产品简介该宇通重工GJZ112工程机械电路实训台采用宇通重工GJZ112工程机械整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。适用于学校对整车电器理论和维修实训的教学需要。二、功能特点 1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。接通电源，操纵示教板上的…

HYD-QC-NJ-15D宇通重工GJZ112工程机械电路实训台

一、产品简介
该宇通重工GJZ112工程机械电路实训台采用宇通重工GJZ112工程机械整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
1.外形尺寸（约）：1740×650×1700mm(长×宽×高)
2.动力电源：三相四线(或三相五线)380V±10% 50Hz
3.工作电压：直流24V
4.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min
5.钢管：40*40*3mm
6.机柜：1.5mm冷板冲压成形，背面设置维修门；
7.移动脚轮：100*60mm
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池		台	2
27	保险丝盒		个	1
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
30	故障模拟与排除装置		套	1
31	教师手册		套	1
32	合格证与保修卡		套	1

HYD-QC-NJ-09 · 拖拉机发动机实训台

HYD-QC-NJ-09拖拉机发动机实训台一、产品简介该设备采用拖拉机495普通柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。二、功能特点 1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。 2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和柴油发动机实物，…

HYD-QC-NJ-09拖拉机发动机实训台
一、产品简介
该设备采用拖拉机495普通柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
二、功能特点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
★8.实验室远程管理系统软件该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
三、技术规格
1.外形尺寸：1500×1000×1700mm(长×宽×高)
2.工作电源：直流12V
3.燃油标号：依发动机型号
4.油箱容积：10L
5.工作温度：-40℃～+50℃
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	组合仪表	原车	套	1
3	点火开关	原车	个	1
4	普通柴油发动机总成	原车	套	1
5	燃油箱	10L	个	1
6	油门控制装置		套	1
7	进、排气管(带保护罩)	原车	套	1
8	水箱(含不锈钢保护罩)		套	1
9	蓄电池	12V 80Ah	台	1
10	继电器	含：起动继电器、预热继电器等	套	1
11	保险丝盒		个	1
12	电源总开关	50A	个	1
13	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
14	故障模拟与排除装置		套	1
15	设备教师手册		套	1
16	设备合格证、保修卡		套	1

HYD-QC-NJ-15H · 液压挖掘机全车电器实训台

HYD-QC-NJ-15H液压挖掘机全车电器实训台一、产品简介该液压挖掘机全车电器实训台采用SW-45C 液压挖掘机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。适用于学校对整车电器理论和维修实训的教学需要。二、功能特点 1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表…

HYD-QC-NJ-15H液压挖掘机全车电器实训台

一、产品简介
该液压挖掘机全车电器实训台采用SW-45C 液压挖掘机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过

3.面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
1.外形尺寸（约）：1740×650×1700mm(长×宽×高)
2.动力电源：三相四线(或三相五线)380V±10% 50Hz
3.工作电压：直流24V
4.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min

5.钢管：40*40*3mm
6.机柜：1.5mm冷板冲压成形，背面设置维修门；
7.移动脚轮：100*60mm
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池		台	2
27	保险丝盒		个	1
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
30	故障模拟与排除装置		套	1
31	教师手册		套	1
32	合格证与保修卡		套	1

HYD-QC-NJ-01 · 拖拉机离合器实训台

HYD-QC-NJ-01拖拉机离合器实训台一、产品简介该设备采用全新 750P拖拉机离合器实物为基础，各部件齐全，布局合理，可全面展示离合器的内部结构和部件运动情况，适合于离合器理论和实践操作的教学需要。二、功能特点 1.采用真实的拖拉机离合器部件，充分展示拖拉机离合器的内外结构。 2.手摇输入轴，模拟发动机飞轮转动，踏下离合器踏板，可真实演示拖拉机离合器的工作过程。四、技术规格 1、外形尺寸：800×500×600mm 2、…

HYD-QC-NJ-01拖拉机离合器实训台

一、产品简介
该设备采用全新 750P拖拉机离合器实物为基础，各部件齐全，布局合理，可全面展示离合器的内部结构和部件运动情况，适合于离合器理论和实践操作的教学需要。
二、功能特点
1.采用真实的拖拉机离合器部件，充分展示拖拉机离合器的内外结构。
2.手摇输入轴，模拟发动机飞轮转动，踏下离合器踏板，可真实演示拖拉机离合器的工作过程。
四、技术规格
1、外形尺寸：800×500×600mm
2、工作温度：-40℃～+50℃
3、钢管：40*40*3mm
4、移动脚轮：120*80mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	离合总成		套	1
2	离合器踏板		套	1
3	分离杆及附件		套	1
4	离合器分离机构		套	1
5	变速器输入轴		个	1
6	手摇驱动机构		套	1
7	飞轮		个	1
8	移动台架(带自锁脚轮装置)	800×500×600mm (长×宽×高)	台	1

HYD-QC-NJ-02 · 拖拉机手动变速箱实训台

HYD-QC-NJ-02拖拉机手动变速箱实训台一、功能特点 1.采用翻新250拖拉机手动变速器与离合器进行剖面处理，各部件齐全，剖面位置合理，可全面展示内部结构和部件的运动情况，适合于拖拉机手动变速器原理和机械机构的教学。 2.对变速器各机械剖面采用不同颜色的油漆进行喷涂。 3.由单相减速电动机带动减速机，减速机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程。 4.实训台驱动部分加装安全防护罩。 5.移动台架采用了高强度…

HYD-QC-NJ-02拖拉机手动变速箱实训台

一、功能特点
1.采用翻新250拖拉机手动变速器与离合器进行剖面处理，各部件齐全，剖面位置合理，可全面展示内部结构和部件的运动情况，适合于拖拉机手动变速器原理和机械机构的教学。
2.对变速器各机械剖面采用不同颜色的油漆进行喷涂。
3.由单相减速电动机带动减速机，减速机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程。
4.实训台驱动部分加装安全防护罩。
5.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮，可移动式，方便教学。
二、技术规格
1、外形尺寸：1400×600×800mm(长×宽×高)
2、动力电源：单相
3、单相减速电动机：
4、电压：AC 220V
5、功率：250KW
6、转速：15转/分
7、工作温度：-40℃～+50℃
8、钢管：40*40*3mm
9、移动脚轮：100*50mm
三、基本配置(每台)

序号	名称	规格型号	单位	数量
1	手动变速器总成	附件齐全解剖处理	套	1
2	变速器档位总成		套	1
3	单相减速电动机	功率250W，转速15转/分	套	1
4	驱动机构(带安全防护罩)		套	1
5	漏电保护开关	DZ47LE-32	套	1
6	移动台架(带自锁脚轮装置)	1400×600×470mm(长×宽×高)	个	1
7	离合器装置		套	1

HYD-QC-NJ-05 · 拖拉机四轮转向系统实训台

HYD-QC-NJ-05拖拉机四轮转向系统实训台一、产品简介该设备采用拖拉机的四轮转向系统为基础，全面展示了拖拉机四轮转向系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构的拖拉机四轮转向系统理论与维修实训教学需要，满足对拖拉机四轮转向系统结构展示、工作模拟、拆装实训等教学功能。二、功能特点 1.真实可运行的拖拉机四轮转向系统，充分展示拖拉机四轮转向系统的组成结构。 2.由三相电机做动力源带动助力泵工作…

HYD-QC-NJ-05拖拉机四轮转向系统实训台

一、产品简介
该设备采用拖拉机的四轮转向系统为基础，全面展示了拖拉机四轮转向系统的组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构的拖拉机四轮转向系统理论与维修实训教学需要，满足对拖拉机四轮转向系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点
1.真实可运行的拖拉机四轮转向系统，充分展示拖拉机四轮转向系统的组成结构。
2.由三相电机做动力源带动助力泵工作，操纵方向盘，模拟四轮转向工作过程。
3.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1、外形尺寸：约1700×1500×1200mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、工作温度：-40℃～+50℃
三相异步电动机：
1、电压：AC 220V/380V 50Hz
2、电流：8.7A/5.0A
3、功率：2.2KW
4、转速：1420r/min
5、工作温度：-40℃～+50℃
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	四轮转向模拟控制装置	带四轮转向的国产拖拉机	套	1
2	前桥悬挂机构	带四轮转向的国产拖拉机	套	1
3	后桥悬挂机构	带四轮转向的国产拖拉机	套	1
4	方向盘、转向柱、万向节、方向机、转向拉杆	带四轮转向的国产拖拉机	套	1
5	助力泵	带四轮转向的国产拖拉机	个	1
6	四轮转向机构	带四轮转向的国产拖拉机	套	1
7	车轮	带四轮转向的国产拖拉机	个	4
8	三相异步电动机	2.2KW	台	1
9	三相漏电保护开关	NBE7LE 3P 63A	个	1
10	移动台架(带自锁脚轮装置)	1700×1500×1200mm(长×宽×高)	台	1
11	电源变压器		套	1

HYD-QC-NJ-06 · 拖拉机转向实训台

HYD-QC-NJ-06拖拉机转向实训台一、产品简介该设备采用翻新250拖拉机前桥总成为基础，全面展示了机拖拉机转向系统、前桥悬架系统的组成结构和工作过程。适用于各类学校对拖拉机转向、前桥悬架理论与维修实训教学需要，完全满足对拖拉机前桥系统结构展示、工作模拟、拆装实训等教学功能。二、功能特点 1.真实可运行的拖拉机转向系和前桥悬架部件，充分展示机械式转向与独立悬架的组成结构。 2.操纵方向盘，真实演示拖拉机的工作过程。 3.车轮底…

HYD-QC-NJ-06拖拉机转向实训台

一、产品简介
该设备采用翻新250拖拉机前桥总成为基础，全面展示了机拖拉机转向系统、前桥悬架系统的组成结构和工作过程。适用于各类学校对拖拉机转向、前桥悬架理论与维修实训教学需要，完全满足对拖拉机前桥系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点
1.真实可运行的拖拉机转向系和前桥悬架部件，充分展示机械式转向与独立悬架的组成结构。
2.操纵方向盘，真实演示拖拉机的工作过程。
3.车轮底部装有转角盘，可分别显示各轮转向角度。(▲选配)
4.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1、外形尺寸：约1700×900×1100mm(长×宽×高)
2、工作温度：-40℃～+50℃
3、钢管：40*40*3mm
4、移动脚轮：200*100mm
5、外接电源：交流220V±10% 50Hz(▲实际机型选配)
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	前桥悬挂机构		套	1
2	方向盘、转向柱、万向节、方向机、转向拉杆		套	1
3	车轮		个	2
4	转角盘(可选)		个	2
5	移动台架(带自锁脚轮装置)	1700×900×1100mm(长×宽×高)	台	1

HYD-QC-NJ-07 · 拖拉机制动系统实训台

HYD-QC-NJ-07拖拉机制动系统实训台一、功能特点 1.采用完整的翻新250拖拉机制动系统(包含车架,前后桥等)为基础，学员通过观察系统的外部构造和进行实训台运行实习，可分析制动系统，可理解制动系统的工作原理及其工作过程。 2.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。 3.适用于各类学校的拖拉机制动系统理论与维修实训教学需要，完全满足对拖拉机制动系统结构展示、工作模…

HYD-QC-NJ-07拖拉机制动系统实训台

一、功能特点
1.采用完整的翻新250拖拉机制动系统(包含车架,前后桥等)为基础，学员通过观察系统的外部构造和进行实训台运行实习，可分析制动系统，可理解制动系统的工作原理及其工作过程。
2.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
3.适用于各类学校的拖拉机制动系统理论与维修实训教学需要，完全满足对拖拉机制动系统结构展示、工作模拟、拆装实训等教学功能。
本实验设备功能齐全、操作方便、安全可靠。
二、技术规格
1、外形尺寸：约2000×1400×1200mm(长×宽×高)
2、外接电源：交流220V±10% 50Hz(▲实际机型选配)
3、工作温度：-40℃～+50℃
三、基本配置(每台)

序号	名称	规格型号	单位	数量
1	前桥总成		套	1
2	后桥总成		套	1
3	制动踏板		套	1
4	制动总泵及制动分泵		套	1
5	制动系统附件		套	1
6	移动台架(带自锁脚轮装置)	2000×1400×1200mm (长×宽×高)	台	1
7	座椅		张	1
8	三相电动机	2.2KW380V	台	1

HYD-QC-NJ-17 · 拆装单缸汽油发动机附翻转

HYD-QC-NJ-17拆装单缸汽油发动机附翻转一、功能简介 1.采用风冷单缸汽油发动机总成(易于拆装)，组装在专用发动机拆装翻转架上。 2.采用减速翻转机构，可使发动机任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。 3.底部放置大面积接油盘，便于小零件或螺丝的集中存放。 4.拆装翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理，底部带有自锁脚轮装置，可移动式，方便教学。二．技术规格 1.设备外形：1000…

HYD-QC-NJ-17拆装单缸汽油发动机附翻转

一、功能简介
1.采用风冷单缸汽油发动机总成(易于拆装)，组装在专用发动机拆装翻转架上。
2.采用减速翻转机构，可使发动机任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
3.底部放置大面积接油盘，便于小零件或螺丝的集中存放。
4.拆装翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理，底部带有自锁脚轮装置，可移动式，方便教学。
二．技术规格
1.设备外形：1000×600×1100mm (长×宽×高)
2.钢管：40*40*3mm
3.脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.脚轮：60mm×50mm(直径×宽度)
5.脚轮支撑：1.0T
6.减速机：MOPA70；1：70
三、基本配置(每台)

序号	名称	规格型号	单位	数量
1	单缸汽油发动机总成		套	1
2	拆装翻转架(带自锁脚轮装置，带立柱钢管2002005mm)	950×680×850mm(长×宽×高)	台	1
3	大面积接油盆	660×590×35mm(长×宽×深)	个	1
4	减速机构（带摇手盘等附件）		套	1

课程与实训项目

按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。

软件与数字资源

可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。

场地与交付准备

明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。

应用与部署

适用对象: 职业院校、应用型院校及专业技能实训场景
部署方式: 按课程、设备型号与工位需求确认配置及安装安排
环境条件: 选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认

农机工程机械等实训设备
