HYD-QC-FD-2 · 电控汽油发动机运行实训台(桑塔纳300AYJ)

HYD-QC-FD-2 电控汽油发动机运行实训台(桑塔纳300AYJ) 一、电控汽油发动机运行实训台产品简介本实训考核实训台采用大众桑塔纳3000发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机…

HYD-QC-FD-2电控汽油发动机运行实训台(桑塔纳300AYJ)

一、电控汽油发动机运行实训台产品简介
本实训考核实训台采用大众桑塔纳3000发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机运行实训台主要用途
1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．电控汽油发动机运行实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.智能无线考核系统功能：采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统（包含在无线网络智能化考评系统中）。数字触摸键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
9.实训台配备有电源总开关、防护保护装置。
10.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机运行实训台技术规格
1、外形：1500*1000*1700mm(长*宽*高）
2、工作电源：直流12V(蓄电池：60AH 12V）
3、燃油标号：依发动机型号
4、油箱容积：10L
5、工作温度：-40℃～+50℃
6、钢管：40*40*3mm
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm
四、电控汽油发动机运行实训台实训项目：
1、汽车发动机结构与原理认识实训。
2．汽车发动机电控系统检测与维修实训。
3．汽车发动机控制理论及电路原理实训
4．汽车发动机故障诊断与排除实训。
5．汽车发动机传感器与执行波形的测试实训。
6、汽车发动机的故障读取与清除、元件测试，元件设定等实训。
7、汽车发动机燃油系统的工作原理及实训。
8、汽车发动机进气、排气、冷却、润滑系统的工作原理及调整实训。
9、汽车发动机拆装实训。
10、汽车发动机职业技能考核实训
四．电控汽油发动机运行实训台基本配置（每台）

序号	名称	规格型号	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带全新消声器	套	1
20	故障模拟与排除装置		套	1
21	防盗控制单元	原车	套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-4 · 电控汽油发动机运行实训台(帕萨特B5-1.8L)

HYD-QC-FD-4电控汽油发动机运行实训台(帕萨特B5-1.8L) 一、电控汽油发动机运行实训台产品简介：本设备为针对当前汽车教学设备功能不足的问题，而特定研发制作而成的一款新型发动机测控设备。本设备着重突出机械部分和电控系统两大部分。操作简单，功能强大，能满足培训机构对汽车发动机各种数据的提取，各种机械故障的设立与故障判断以及故障的排除等实训需求。同时，对电控系统更是达到全方位的分析、监控、和处理操作。使发动机在运行过程中，能够…

HYD-QC-FD-4电控汽油发动机运行实训台(帕萨特B5-1.8L)

一、电控汽油发动机运行实训台产品简介：
本设备为针对当前汽车教学设备功能不足的问题，而特定研发制作而成的一款新型发动机测控设备。本设备着重突出机械部分和电控系统两大部分。操作简单，功能强大，能满足培训机构对汽车发动机各种数据的提取，各种机械故障的设立与故障判断以及故障的排除等实训需求。同时，对电控系统更是达到全方位的分析、监控、和处理操作。使发动机在运行过程中，能够把实际运行中的各种故障真实再现。配套针对性的实训指导材料，能有效改善教师自身在技术方面的不足。使教师的教学水平得到大幅度提升。在授课过程中，通过改变每根线路、每个传感器、每个执行器的工作状态，使学员了解到全面的发动机故障现象。从而达到认识熟悉发动机、了解掌握发动机、随意控制发动机，能独立操作发动机的各种状态输出；并根据发动机各种状态输出，排除故障，恢复发动机的正常运行轨迹等五个重要学习过程
二、电控汽油发动机运行实训台结构组成：
设备组成包含帕萨特B5-1.8L发动机总成、设备台架、斜面式控制台、检测面板、宽度为20cm资料工具摆放台、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、智能考核系统，设备控制机构、故障设置系统和发动机相关系统组成。
发动机系统又包括：进气系统、排气系统、点火系统、发动机防盗系统、仪表系统、发动机电控单元、控制系统、冷却系统、润滑系统、启动系统、自诊断、系统压力表、进气歧管压力表、自诊断系统、
配套附件清单有：保险丝、LED指示灯、开关、出厂合格证、保修卡等、设备使用操作及实训指导资料。
三、电控汽油发动机运行实训台实验功能：
设备提供发动机的机械部分实习操作（包含：对正时、抬缸盖等）
线路控制系统可使传感器信号执行器控制发生改变。
四、电控汽油发动机运行实训台实训项目：
1.发动机整体的外观了解与结构认知实训
2.发动机燃油系统的故障诊断与排除实训
3.发动机进气系统的故障诊断与排除实训
4.发动机传感器故障诊断与排除实训
5.发动机执行器的故障诊断与排除实训
6.发动机机械部分的拆装实训
7.发动机防盗系统的故障诊断与匹配实训
8.发动机仪表系统的故障诊断与排除实训
9.发动机通讯系统的故障诊断与排除实训
10.发动机自诊断系统的故障诊断与排除实训
11.发动机汽车诊断设备的使用与诊断思路提升实训
12.发动机整体的职业技能考核实训
五、电控汽油发动机运行实训台通用参数
1、展示功能
各相关系统按合理位置排布，能直观展示大众发动机控制系统和相关工作附件的结构组成与工作原理；
2、运行功能：
能正常演示大众发动机动、静态及各种工况，满足对发动机的起动、怠速加速、减速、停机等各种工况进行实训实操及故障诊断需要。
3、显示功能：
仪表显示单元，显示发动机的各项数据，包含冷却水的温度，发动机的转速，发动机的机油压力，发电机的充电等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。
4、识图功能：
检测面板上绘有高清大众发动机以及相关系统的电路原理图、零部件示意图、结构图。线条清晰、颜色多样。使学员轻松掌握从认识了解电路图到熟悉掌握读懂电路图、可以自主绘制电路图的学习过程。电控单元图形颜色突出，并标注有插头信息和电控单元的零件号和编码等。各个原件图形标准一致，并绘有内部结构原理图，直观、简洁、易懂。
5、自诊断功能：
配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
6、检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7、信号模拟功能：
信号模拟系统，采用可调式信号模拟系统，可任意设定各个主要传感器的任何参数，调节全程达到无极可调。
8、智能故障设置系统：
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
安全防护功能：
蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池；高速、高温部位，如水箱、排气管采用带有散热孔的护板。采用安全防护网和护栏，提高操作安全性。
9、移动教学功能：
实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
10、制作工艺：
1、检测面板：
采用优质铝塑板，经雕刻机器进行标准化开孔，使面板达到开孔标准、无毛边、矩形孔无误差的高标准要求。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。
2、设备台架：
台架采用国标钢材焊接而成，经过清洗处理后进行高温喷涂。使台架具备承重力强、外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成，内置百叶窗式散热孔，并喷涂有橙红色油漆。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。
六、电控汽油发动机运行实训台技术参数：
1.外形尺寸：1600*1000*1760
2.油箱容量：10L
3.重量：320Kg
4.工作温度：+-50
5.防护板：桔红平光
6.电源：60AH蓄电池/105AH

HYD-QC-FD-4-2330 · 电控汽油发动机运行实训台(帕萨特B5)

HYD-QC-FD-4 电控汽油发动机运行实训台(帕萨特B5) 一、电控汽油发动机运行实训台产品简介：本设备为针对当前汽车教学设备功能不足的问题，而特定研发制作而成的一款新型发动机测控设备。本设备着重突出机械部分和电控系统两大部分。设备工艺先进，操作简单，功能强大，能满足培训机构对汽车发动机各种数据的提取，各种机械故障的设立与故障判断以及故障的排除等实训需求。同时，对电控系统更是达到全方位的分析、监控、和处理操作。使发动机在运行过程中…

HYD-QC-FD-4电控汽油发动机运行实训台(帕萨特B5)

一、电控汽油发动机运行实训台产品简介：
本设备为针对当前汽车教学设备功能不足的问题，而特定研发制作而成的一款新型发动机测控设备。本设备着重突出机械部分和电控系统两大部分。设备工艺先进，操作简单，功能强大，能满足培训机构对汽车发动机各种数据的提取，各种机械故障的设立与故障判断以及故障的排除等实训需求。同时，对电控系统更是达到全方位的分析、监控、和处理操作。使发动机在运行过程中，能够把实际运行中的各种故障真实再现。配套针对性的实训指导材料，能有效改善教师自身在技术方面的不足。使教师的教学水平得到大幅度提升。在授课过程中，通过改变每根线路、每个传感器、每个执行器的工作状态，使学员了解到全面的发动机故障现象。从而达到认识熟悉发动机、了解掌握发动机、随意控制发动机，能独立操作发动机的各种状态输出；并根据发动机各种状态输出，排除故障，恢复发动机的正常运行轨迹等五个重要学习过程
二、电控汽油发动机运行实训台结构组成：
设备组成包含帕萨特B5-1.8L发动机总成、设备台架、斜面式控制台、检测面板、宽度为20cm资料工具摆放台、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、智能考核系统，设备控制机构、故障设置系统和发动机相关系统组成。
发动机系统又包括：进气系统、排气系统、点火系统、发动机防盗系统、仪表系统、发动机电控单元、控制系统、冷却系统、润滑系统、启动系统、自诊断、系统压力表、进气歧管压力表、自诊断系统、
配套附件清单有：保险丝、LED指示灯、开关、出厂合格证、保修卡等、设备使用操作及实训指导资料。
三、电控汽油发动机运行实训台实验功能：
设备提供发动机的机械部分实习操作（包含：对正时、抬缸盖等）
线路控制系统可使传感器信号执行器控制发生改变。
四、电控汽油发动机运行实训台实训项目：
1.发动机整体的外观了解与结构认知实训
2.发动机燃油系统的故障诊断与排除实训
3.发动机进气系统的故障诊断与排除实训
4.发动机传感器故障诊断与排除实训
5.发动机执行器的故障诊断与排除实训
6.发动机机械部分的拆装实训
7.发动机防盗系统的故障诊断与匹配实训
8.发动机仪表系统的故障诊断与排除实训
9.发动机通讯系统的故障诊断与排除实训
10.发动机自诊断系统的故障诊断与排除实训
11.发动机汽车诊断设备的使用与诊断思路提升实训
12.发动机整体的职业技能考核实训
五、电控汽油发动机运行实训台通用参数
1、展示功能
各相关系统按合理位置排布，能直观展示大众发动机控制系统和相关工作附件的结构组成与工作原理；
2、运行功能：
能正常演示大众发动机动、静态及各种工况，满足对发动机的起动、怠速加速、减速、停机等各种工况进行实训实操及故障诊断需要。
3、显示功能：
仪表显示单元，显示发动机的各项数据，包含冷却水的温度，发动机的转速，发动机的机油压力，发电机的充电等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。
4、识图功能：
检测面板上绘有高清大众发动机以及相关系统的电路原理图、零部件示意图、结构图。线条清晰、颜色多样。使学员轻松掌握从认识了解电路图到熟悉掌握读懂电路图、可以自主绘制电路图的学习过程。电控单元图形颜色突出，并标注有插头信息和电控单元的零件号和编码等。各个原件图形标准一致，并绘有内部结构原理图，直观、简洁、易懂。
5、自诊断功能：
配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
6、检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7、信号模拟功能：
信号模拟系统，采用可调式信号模拟系统，可任意设定各个主要传感器的任何参数，调节全程达到无极可调。
8、智能故障设置系统：
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
安全防护功能：
蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池；高速、高温部位，如水箱、排气管采用带有散热孔的护板。采用安全防护网和护栏，提高操作安全性。
9、移动教学功能：
实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
10、制作工艺：
1、检测面板：
采用优质铝塑板技术进行喷涂，使面板达到开孔标准、无毛边、矩形孔无误差的高标准要求。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。
2、设备台架：
台架采用国标钢材焊接而成，经过清洗处理后进行高温喷涂。使台架具备承重力强、外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成，内置百叶窗式散热孔，并喷涂有橙红色油漆。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。
六、电控汽油发动机运行实训台技术参数：
1.外形尺寸：1600*1000*1760
2.油箱容量：10L
3.重量：320Kg
4.工作温度：+-50
5.防护板：桔红平光
6.电源：60AH蓄电池/105AH
七、．基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	防盗控制单元	原车	套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-2-2331 · 电控汽油发动机运行实训台(桑塔纳300)

HYD-QC-FD-2 电控汽油发动机运行实训台(桑塔纳300) 一、电控汽油发动机运行实训台产品简介本实训考核实训台采用大众桑塔纳3000发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数…

HYD-QC-FD-2电控汽油发动机运行实训台(桑塔纳300)

一、电控汽油发动机运行实训台产品简介
本实训考核实训台采用大众桑塔纳3000发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机运行实训台主要用途
1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．电控汽油发动机运行实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.智能无线考核系统功能：采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统（包含在无线网络智能化考评系统中）。数字触摸键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
9.实训台配备有电源总开关、防护保护装置。
10.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机运行实训台技术型号
1、外形：1500*1000*1700mm(长*宽*高）
2、工作电源：直流12V(蓄电池：60AH 12V）
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
6、钢管：40*40*3mm
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm
四、电控汽油发动机运行实训台实训项目：
1、汽车发动机结构与原理认识实训。
2．汽车发动机电控系统检测与维修实训。
3．汽车发动机控制理论及电路原理实训
4．汽车发动机故障诊断与排除实训。
5．汽车发动机传感器与执行波形的测试实训。
6、汽车发动机的故障读取与清除、元件测试，元件设定等实训。
7、汽车发动机燃油系统的工作原理及实训。
8、汽车发动机进气、排气、冷却、润滑系统的工作原理及调整实训。
9、汽车发动机拆装实训。
10、汽车发动机职业技能考核实训
五．电控汽油发动机运行实训台基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	防盗控制单元	原车	套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-5 · 电控汽油发动机运行实训台(捷达)

HYD-QC-FD-5电控汽油发动机运行实训台(捷达) 一、产品简介汽车发动机电控系统实训考核装置采用大众捷达2V发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利…

HYD-QC-FD-5电控汽油发动机运行实训台(捷达)

一、产品简介
汽车发动机电控系统实训考核装置采用大众捷达2V发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面经喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．技术型号
1.工作电源：直流12V(蓄电池：60AH 12V）
2.燃油标号：依发动机车型
3.油箱容积：10L
4.工作温度：-40℃～+50℃
5.面板机柜：1.5mm冷板冲压成形，背面设置维修门；
6.外形:1500*1000*1700mm(长*宽*高）
四．基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	防盗控制单元	原车	套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-1 · 电控汽油发动机运行实训台

HYD-QC-FD-1 电控汽油发动机运行实训台一、电控汽油发动机运行实训台产品简介电控汽油发动机运行实训台采用大众AJR型式发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故…

HYD-QC-FD-1电控汽油发动机运行实训台

一、电控汽油发动机运行实训台产品简介

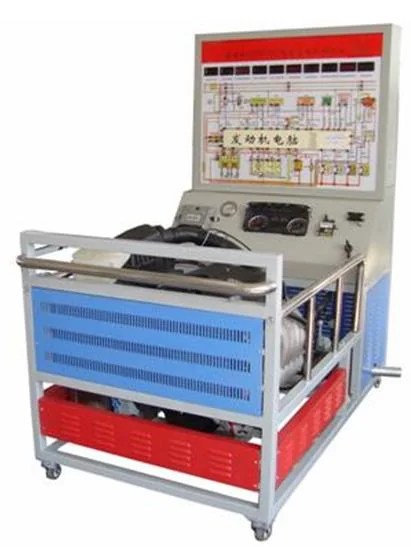

电控汽油发动机运行实训台采用大众AJR型式发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机运行实训台结构组成
发动机总成、原车发动机控制电脑、防盗电脑、组合仪表、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。
三．电控汽油发动机运行实训台主要用途
1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
四．电控汽油发动机运行实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面经喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
五、智能无线考核系统功能
采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统（包含在无线网络智能化考评系统中）。数字触摸键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
A．教师操作
联网考核
使用密码登录系统，设置数据库路。系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储
考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复
脱机考核，教师登录，故障设置与恢复，时间设置，设备号设置，考核开始
B．学生操作学号查询，故障解除，时间查询，分数查，设备号查询
六．技术型号
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
7、外形:1500*1000*1700mm(长*宽*高）
七．使用环境

室外温度	-50℃～50℃
交流电源	配套蓄电池的充电机
工作电源	12V/60AH蓄电池
排污配套	实训场所另配套发动机尾气排污装置
气压配套	无
冷却系统	1．冷却系统液位正常 2．建议用户使用发动机专用冷却液 3. 冬天使用发动机专用防冻剂
油料配套	1．汽油发动机专用润滑油 2．92#汽油
电解液	配套蓄电池使用定期检查蓄电池的电解液液位

八．教学项目

序号	教学项目	项目描述
一	结构与原理认识	1．结构与原理认知 2．结构与原理了解 3．配合教学资料使用
二	结构与原理讲授	1.结构与原理讲授 2.配合教学资料使用
三	理论与实践同步	1．结构与原理认知 2．结构与原理了解 3．结构与原理讲授 4．理论与实践同步实际操作 5．传感器及工作线路检测 6．执行器及工作线路检测 7．防盗系统匹配（个别发动机车型不同，可能有所变动） 8．故障码及数据流的检测 9．执行元件匹配操作（个别发动机车型不同，可能有所变动） 10．执行器与传感器波形的检测 11.发动机控制单元ECU的检测 12．配合教学资料使用
四	演示与观摩实训	1．演示与观摩实训 2．结构与原理了解 3．结构与原理讲授 4．配合教学资料使用
五	拆装与维护实训	1．传感器的拆装 2．执行器的拆装 3．发动机的保养维护 3.1火花塞的更换 3.2空气滤清器的更换 3.3燃油滤清器的更换 3.4机油滤清器的更换 3.5机油的更换 3.6发电机皮带的更换与调整 3.6正时皮带的更换与调整 4．配合教学资料使用
六	检测与维修实训	1.传感器及工作线路检测与维修 2.执行器及工作线路检测与维修 3.ECU 各端子检测与维修 4.执行器与传感器波形的检测 5.发动机防盗系统及工作线路检测与维修 6.气缸压力的检测 7.燃油压力的检测 8.真空度的检测 9.点火正时的检测 10.燃油喷射系统的检测与维修 11.进气控制系统的检测与维修 12.点火控制系统的检测与维修 13.排放控制系统的检测与维修 14.故障码的检测 15.数据流的检测 16.ECU的模拟仿真与实际测试
七	故障模拟与考核	1.传感器故障模拟与考核 2.执行器故障模拟与考核 3.防盗系统故障模拟与考核 4.ECU线路故障模拟与考核 5.故障模拟与考核数量：1-36个节点（常规） 6.故障模拟与考核类型：①线路开路（常规）；②信号短路；③信号偏离； 7.故障模拟与考核系统，可根据用户实际使用进行调整。 8.汽车职业技能考核强化实战训练 9.汽车职业技能考核-发动机故障诊断与排除等内容专项考核
八	故障诊断与排除	1.传感器故障诊断与排除 2.执行器故障诊断与排除 3.防盗系统故障诊断与排除 4.ECU线路故障诊断与排除 5.燃油喷射系统故障诊断与排除 6.进气控制系统故障诊断与排除 7.点火控制系统故障诊断与排除 8.排放控制系统故障诊断与排除 9.故障码故障诊断与排除 10.电控系统电路故障诊断与排除 11.发动机油电路系统综合故障诊断与排除

九．基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带全新消声器	套	1
20	故障模拟与排除装置	弘毅道	套	1
21	防盗控制单元	原车	套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-33 · 电控高压共轨柴油发动机实训台（康明斯ISDECM210.30)

HYD-QC-FD-33电控高压共轨柴油发动机实训台（康明斯ISDECM210.30) 一、电控高压共轨柴油发动机实训台产品简介该设备采用电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、电控高压共轨柴油发动机实训台功能特点 1.真实可…

HYD-QC-FD-33电控高压共轨柴油发动机实训台（康明斯ISDECM210.30)

一、电控高压共轨柴油发动机实训台产品简介
该设备采用电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、电控高压共轨柴油发动机实训台功能特点
1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、电控高压共轨柴油发动机实训台技术型号
1、外形尺寸：运行台1600×1400×1300mm(长×宽×高)
2、检测台1240×600×1600mm(长×宽×高)
3、工作电源：直流24V
4、燃油标号：依发动机车型
5、油箱容积：10L
6、工作温度：-40℃～+50℃
四、电控高压共轨柴油发动机实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图	套	1
2	组合仪表		套	1
3	发动机控制电脑(ECU)		台	1
4	诊断座	OBDⅡ	个	1
5	点火开关		个	1
6	电控高压共轨柴油发动机总成		套	1
7	燃油箱	10L	个	1
8	油门控制装置		套	1
9	进、排气管		套	1
10	水箱(含保护罩)		套	1
11	冷却电子风扇	12V，80W	个	2
12	空气滤清器及进气管	原车	套	1
13	蓄电池	12V 80Ah	台	2
14	继电器	含：主继电器、起动继电器、冷却风扇继电器、预热继电器等	套	1
15	保险丝盒		个	1
16	电源总开关	50A	个	1
17	移动台架(带自锁脚轮装置)	运行台1600×1400×1300mm(长×宽×高) 检测台1240×600×1600mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1

HYD-QC-FD-37 · 汽车发动机系统实训台(五十铃4JB1柴油机)

HYD-QC-FD-37 汽车发动机系统实训台(五十铃4JB1柴油机) 本实训考核装置采用五十铃4JB1柴油机发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统和仪表总成等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车柴油发动机系统有更为直观的认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。…

HYD-QC-FD-37汽车发动机系统实训台(五十铃4JB1柴油机)

本实训考核装置采用五十铃4JB1柴油机发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统和仪表总成等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车柴油发动机系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路等故障，完成对学生的综合技能考核。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、技术性能
1. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
2. 发动机型号：五十铃4JB1柴油发动机
3. 发动机排量：2.8L
二、基本配置及功能
整套实训装置采用一体化设计，发动机与仪表等均集成在一个框架结构中，结构紧凑。
台架上安装有五十铃4JB1柴油发动机总成、供油系统、润滑系统、进排气系统、冷却系统及电控箱，固定在可移动的钢制台架上，并由原厂线束连接，其线束走向和元器件布置与原车基本一致。
在实训面板上安装发动机的各种仪表和开关，便于使用者了解发动机的状态，设有指示蓄电池电压的数字电压表，还设有指示燃油真空表，通过操作油门踏板来控制发动机的转速。
为了更好锻炼学生的故障分析和解决问题的能力，提高学生综合素质，在设备中采用手动方式的设故排故系统，可设置典型的汽车电路故障，完成对学生技能的综合考核。
三、实训项目
1. 汽车发动机系统综合实训
2. 汽车发动机系统常见故障诊断实训故障设置功能
故障设置采用手动方式进行，可设置单个电路故障4个；还可以根据需要设置复合故障类型，其故障类型包括以下几大类:
(1) 汽车传感器类故障
(2) 汽车执行器类故障

HYD-QC-FD-40 · 柴油发动机实训台（康明斯6BT）

HYD-QC-FD-40 柴油发动机实训台（康明斯6BT）一、柴油发动机实训台产品简介该设备采用柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、柴油发动机实训台功能特点 1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。 …

HYD-QC-FD-40柴油发动机实训台（康明斯6BT）

一、柴油发动机实训台产品简介
该设备采用柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、柴油发动机实训台功能特点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、柴油发动机实训台技术型号
1、外形尺寸：1700×1400×1300mm(长×宽×高)
2、工作电源：直流24V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
四、柴油发动机实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（1.5mm冷板UV彩色喷绘）	套	1
2	组合仪表	原车	套	1
3	点火开关	原车	个	1
4	普通柴油发动机总成	原车	套	1
5	燃油箱	10L	个	1
6	油门控制装置		套	1
7	进、排气管(带保护罩)	原车	套	1
8	水箱(含保护罩)		套	1
9	蓄电池	12V 80Ah	台	2
10	继电器	含：起动继电器、预热继电器等	套	1
11	保险丝盒		个	1
12	电源总开关	50A	个	1
13	移动台架(带自锁脚轮装置)	1700×1400×1300mm (长×宽×高)	台	1
14	故障模拟与排除装置		套	1
15	设备教师手册		套	1
16	设备合格证、保修卡		套	1

HYD-QC-FD-39 · 柴油发动机实训台（解放CA6110）

HYD-QC-FD-39 柴油发动机实训台（解放CA6110）一、产品简介该设备采用柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、功能特点 1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。 2.实训台面板采用4mm厚耐…

HYD-QC-FD-39柴油发动机实训台（解放CA6110）

一、产品简介
该设备采用柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、功能特点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术型号
1、外形尺寸：1700×1400×1300mm(长×宽×高)
2、工作电源：直流24V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
四、基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（1.5mm冷板UV彩色喷绘）	套	1
2	组合仪表	原车	套	1
3	点火开关	原车	个	1
4	普通柴油发动机总成	原车	套	1
5	燃油箱	10L	个	1
6	油门控制装置		套	1
7	进、排气管(带保护罩)	原车	套	1
8	水箱(含保护罩)		套	1
9	蓄电池	12V 80Ah	台	2
10	继电器	含：起动继电器、预热继电器等	套	1
11	保险丝盒		个	1
12	电源总开关	50A	个	1
13	移动台架(带自锁脚轮装置)	1700×1400×1300mm (长×宽×高)	台	1
14	故障模拟与排除装置		套	1
15	设备教师手册		套	1
16	设备合格证、保修卡		套	1

HYD-QC-FD-42 · 东风猛士柴油发动机实训台(康明斯EQB150)

HYD-QC-FD-42东风猛士柴油发动机实训台(康明斯EQB150) 一、东风猛士柴油发动机实训台产品简介该设备采用康明斯柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、东风猛士柴油发动机实训台功能特点 1.真实可运行的普通柴油发动机，充分展示普通柴…

HYD-QC-FD-42东风猛士柴油发动机实训台(康明斯EQB150)

一、东风猛士柴油发动机实训台产品简介
该设备采用康明斯柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、东风猛士柴油发动机实训台功能特点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、东风猛士柴油发动机实训台技术型号
1、外形尺寸：1500×1300×1300mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
四、东风猛士柴油发动机实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（1.5mm冷板UV彩色喷绘）	套	1
2	组合仪表	原车	套	1
3	点火开关	原车	个	1
4	普通柴油发动机总成	原车	套	1
5	燃油箱	10L	个	1
6	油门控制装置		套	1
7	进、排气管(带保护罩)	原车	套	1
8	水箱(含保护罩)		套	1
9	蓄电池	12V 80Ah	台	1
10	继电器	含：起动继电器、预热继电器等	套	1
11	保险丝盒		个	1
12	电源总开关	50A	个	1
13	移动台架(带自锁脚轮装置)	1500×1300×1300mm (长×宽×高)	台	1
14	故障模拟与排除装置		套	1
15	设备教师手册		套	1
16	设备合格证、保修卡		套	1

HYD-QC-FD-43 · 勇士BJ2022 柴油发动机实训台(QD32TI)

HYD-QC-FD-43 勇士BJ2022 柴油发动机实训台(QD32TI) 一、勇士BJ2022 柴油发动机实训台产品简介该设备采用勇士BJ2022柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。二、勇士BJ2022 柴油发动机实训台功能特点 1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。 2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污…

HYD-QC-FD-43勇士BJ2022 柴油发动机实训台(QD32TI)

一、勇士BJ2022 柴油发动机实训台产品简介
该设备采用勇士BJ2022柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
二、勇士BJ2022 柴油发动机实训台功能特点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、勇士BJ2022 柴油发动机实训台技术型号
1、外形尺寸：1500×1300×1300mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
四、基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（1.5mm冷板UV彩色喷绘）	套	1
2	组合仪表	原车	套	1
3	点火开关	原车	个	1
4	普通柴油发动机总成	原车	套	1
5	燃油箱	10L	个	1
6	油门控制装置		套	1
7	进、排气管(带保护罩)	原车	套	1
8	水箱(含保护罩)		套	1
9	蓄电池	12V 80Ah	台	1
10	继电器	含：起动继电器、预热继电器等	套	1
11	保险丝盒		个	1
12	电源总开关	50A	个	1
13	移动台架(带自锁脚轮装置)	1500×1300×1300mm (长×宽×高)	台	1
14	故障模拟与排除装置		套	1
15	设备教师手册		套	1
16	设备合格证、保修卡		套	1

HYD-QC-FD-44 · 依维柯2046柴油发动机实训台(SOFIM8142)

HYD-QC-FD-44 依维柯2046柴油发动机实训台(SOFIM8142) 一、柴油发动机实训台产品简介该设备采用依维柯2046柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、柴油发动机实训台功能特点 1.真实可运行的普通柴油发动机，充分展示普通柴…

HYD-QC-FD-44依维柯2046柴油发动机实训台(SOFIM8142)

一、柴油发动机实训台产品简介
该设备采用依维柯2046柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、柴油发动机实训台功能特点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、柴油发动机实训台技术型号
1、外形尺寸：1500×1300×1300mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
四、基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（1.5mm冷板UV彩色喷绘）	套	1
2	组合仪表	原车	套	1
3	点火开关	原车	个	1
4	普通柴油发动机总成	原车	套	1
5	燃油箱	10L	个	1
6	油门控制装置		套	1
7	进、排气管(带保护罩)	原车	套	1
8	水箱(含保护罩)		套	1
9	蓄电池	12V 80Ah	台	1
10	继电器	含：起动继电器、预热继电器等	套	1
11	保险丝盒		个	1
12	电源总开关	50A	个	1
13	移动台架(带自锁脚轮装置)	1500×1300×1300mm (长×宽×高)	台	1
14	故障模拟与排除装置		套	1
15	设备教师手册		套	1
16	设备合格证、保修卡		套	1

HYD-QC-FD-47 · 电控汽油发动机拆装运行实训台(大众帕萨特)

HYD-QC-FD-47电控汽油发动机拆装运行实训台(大众帕萨特) 一、电控汽油发动机拆装运行实训台产品简介该设备采用大众帕萨特(1.8L)电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车…

HYD-QC-FD-47电控汽油发动机拆装运行实训台(大众帕萨特)

一、电控汽油发动机拆装运行实训台产品简介
该设备采用大众帕萨特(1.8L)电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机拆装运行实训台功能特点
1.实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；
2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面经喷涂底漆处理；面板打印有彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机拆装运行实训台技术型号
1、工作电源：直流12V
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、移动台架(带自锁脚轮装置,面板柜与底座)：1000*700*1750mm(长*宽*高）
6、拆装翻转架(带自锁脚轮装置)：约1300×600×800mm(长×宽×高)
四．基本配置（每套）

序号	名称	型号车型		单位	数量
（一)运行检测控制台1套
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）		套	1
2	发动机控制电脑(ECU)	原车		套	1
3	组合仪表	原车		套	1
4	诊断座	原车		个	1
5	点火开关总成	原车		个	1
6	燃油压力表	0-10kg/cm2		个	1
7	真空压力表	0-76in.Hg		个	1
8	燃油箱	10L		个	1
9	汽油泵(含汽油泵插头)	全新		套	1
10	水箱及附件	原车		套	1
11	冷却电子风扇	12V，80W		个	2
12	蓄电池	12V 65Ah		台	1
13	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等		套	1
14	对接线束			套	1
15	保险丝盒			个	1
16	电源总开关	50A		个	1
17	移动台架(带自锁脚轮装置,面板柜与底座)	10007001750mm (长宽高）		台	1
18	故障模拟与排除装置			套	1
(二)拆装翻转台架1套
1	电控汽油发动机总成	原车	套		1
2	进、排气管	原车	套		1
3	三元催化器	带全新消声器	套		1
4	对接线束		套		1
5	大面积接油盆	约700×650×30mm(长×宽×深)	个		1
6	拆装翻转架(带自锁脚轮装置)	约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。	套		1

HYD-QC-FD-49 · 电控汽油发动机拆装运行实训台(科鲁兹)

HYD-QC-FD-49电控汽油发动机拆装运行实训台(科鲁兹 ) 一、电控汽油发动机拆装运行实训台产品简介该设备采用科鲁兹(LDE)电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培…

HYD-QC-FD-49电控汽油发动机拆装运行实训台(科鲁兹)

一、电控汽油发动机拆装运行实训台产品简介
该设备采用科鲁兹(LDE)电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机拆装运行实训台功能特点
1.实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；
2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机拆装运行实训台技术型号
1、工作电源：直流12V
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、移动台架(带自锁脚轮装置,面板柜与底座)：1000*700*1750mm(长*宽*高）
6、拆装翻转架(带自锁脚轮装置)：约1300×600×800mm(长×宽×高)
四．电控汽油发动机拆装运行实训台基本配置（每套）

序号	名称	型号车型		单位	数量
（一)运行检测控制台1套
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）		套	1
2	发动机控制电脑(ECU)	原车		套	1
3	组合仪表	原车		套	1
4	诊断座	原车		个	1
5	点火开关总成	原车		个	1
6	燃油压力表	0-10kg/cm2		个	1
7	真空压力表	0-76in.Hg		个	1
8	燃油箱	10L		个	1
9	汽油泵(含汽油泵插头)	全新		套	1
10	水箱及附件	原车		套	1
11	冷却电子风扇	12V，80W		个	2
12	蓄电池	12V 65Ah		台	1
13	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等		套	1
14	对接线束			套	1
15	保险丝盒			个	1
16	电源总开关	50A		个	1
17	移动台架(带自锁脚轮装置,面板柜与底座)	10007001750mm (长宽高）		台	1
18	故障模拟与排除装置			套	1
(二)拆装翻转台架1套
1	电控汽油发动机总成	原车	套		1
2	进、排气管	原车	套		1
3	三元催化器	带全新消声器	套		1
4	对接线束		套		1
5	大面积接油盆	约700×650×30mm(长×宽×深)	个		1
6	拆装翻转架(带自锁脚轮装置)	约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。	套		1

HYD-QC-FD-50 · 电控柴油发动机拆装运行实训台

HYD-QC-FD-50电控柴油发动机拆装运行实训台一、电控柴油发动机拆装运行实训台产品简介该设备采用捷达SDI电控柴油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二．电控柴油发…

HYD-QC-FD-50电控柴油发动机拆装运行实训台

一、电控柴油发动机拆装运行实训台产品简介
该设备采用捷达SDI电控柴油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控柴油发动机拆装运行实训台功能特点
1.实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控柴油发动机实物，认识和分析控制系统的工作原理；
2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控柴油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控柴油发动机拆装运行实训台技术型号
1、工作电源：直流12V
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、移动台架(带自锁脚轮装置,面板柜与底座)：1000*700*1750mm(长*宽*高）
6、拆装翻转架(带自锁脚轮装置)：约1300×600×800mm(长×宽×高)
四．电控柴油发动机拆装运行实训台基本配置（每套）

序号	名称	型号车型		单位	数量
（一)运行检测控制台1套
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）		套	1
2	发动机控制电脑(ECU)	原车		套	1
3	组合仪表	原车		套	1
4	诊断座	原车		个	1
5	点火开关	原车		个	1
6	燃油箱	10L		个	1
7	燃油泵(含油泵插头)	全新		套	1
8	水箱及附件	原车		套	1
9	冷却电子风扇	12V，80W		个	2
11	蓄电池	12V 65Ah		台	1
11	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等		套	1
12	对接线束			套	1
13	保险丝盒	继电器盒（带保险丝座）整体型		个	1
14	电源总开关	50A		个	1
15	移动台架(带自锁脚轮装置,面板柜与底座)	10007001750mm (长宽高）		台	1
16	故障模拟与排除装置			套	1
(二)拆装翻转台架1套
1	发动机总成	原车	套		1
2	进、排气管	原车	套		1
3	三元催化器	带全新消声器	套		1
4	对接线束		套		1
5	大面积接油盆	约700×650×30mm(长×宽×深)	个		1
6	拆装翻转架(带自锁脚轮装置)	约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。	套		1

HYD-QC-FD-51 · 发动机总装与电气接线运行实训台

HYD-QC-FD-51发动机总装与电气接线运行实训台一、发动机总装与电气接线运行实训台产品简介该设备采用发动机总成简易台架和运行附件台组成。台架提供学员进行发动机总成拆卸和装配、发动机电气线路动手搭接实训。发动机总成与发动机电气线路动手搭接装配好后，可起动运行发动机，检测发动机的运行工况效果。二．发动机总装与电气接线运行实训台功能特点 1.安装全套真实可运行的发动机与运行附件； 2.轻易地实现发动机总装情境实训。 3.台架可…

HYD-QC-FD-51发动机总装与电气接线运行实训台

一、发动机总装与电气接线运行实训台产品简介
该设备采用发动机总成简易台架和运行附件台组成。台架提供学员进行发动机总成拆卸和装配、发动机电气线路动手搭接实训。
发动机总成与发动机电气线路动手搭接装配好后，可起动运行发动机，检测发动机的运行工况效果。
二．发动机总装与电气接线运行实训台功能特点
1.安装全套真实可运行的发动机与运行附件；
2.轻易地实现发动机总装情境实训。
3.台架可进行油路、电路、水路、气路的连接，可运行发动机(加速/减速/怠速工况正常）、检测发动机总成拆装的运行工况效果。
4.台架可进行发动机总装与发动机电气线路动手搭接；
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。（车型选配）
6.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
7.实训台可轻易实现发动机保养、维护、电气线路控制原理搭接实训。
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．发动机总装与电气接线运行实训台技术型号
1、工作电源：原车
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、移动台架(带自锁脚轮装置)：1000*700*1200mm(长*宽*高）
四．发动机总装与电气接线运行实训台基本配置（每套）

序号	名称	型号车型	单位	数量
1	发动机控制电脑(ECU)	原车	套	1
2	组合仪表	原车	套	1
3	诊断座	原车	个	1
4	点火开关	原车	个	1
5	燃油箱	10L	个	1
6	燃油泵(含油泵插头)	全新	套	1
7	水箱及附件	原车	套	1
8	冷却电子风扇	12V，80W	个	2
9	蓄电池	12V 65Ah	台	1
10	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
11	线束		套	1
12	保险丝盒	继电器盒（带保险丝座）整体型	个	1
13	电源总开关	50A	个	1
14	移动台架(带自锁脚轮装置	10007001200mm(长宽高）	台	1
15	发动机总成	原车	套	1
16	进、排气管	原车	套	1
17	三元催化器	带消声器	套	1
18	总装设备（选配）		套	1

HYD-QC-FD-57 · 电控发动机带自动变速器与自动空调综合实训台(大众帕萨特)

HYD-QC-FD-57电控发动机带自动变速器与自动空调综合实训台(大众帕萨特) 一、电控发动机带自动变速器与自动空调综合实训台产品简介采用大众帕萨特B5电控发动机与自动变速器、自动空调系统为基础，对发动机可进行起动、加速、减速等工况的实践操作，对自动变速器可进行档位显示、空档起动、前进档及倒档运行等工况实践操作并做失速实验、空调系统各项真实操作。可真实展示电控汽油发动机和自动变速器、空调系统组成结构和工作过程。适用于中高等职业技术…

HYD-QC-FD-57电控发动机带自动变速器与自动空调综合实训台(大众帕萨特)

一、电控发动机带自动变速器与自动空调综合实训台产品简介
采用大众帕萨特B5电控发动机与自动变速器、自动空调系统为基础，对发动机可进行起动、加速、减速等工况的实践操作，对自动变速器可进行档位显示、空档起动、前进档及倒档运行等工况实践操作并做失速实验、空调系统各项真实操作。可真实展示电控汽油发动机和自动变速器、空调系统组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和自动变速器、空调系统理论和维修实训的教学需要。
二、电控发动机带自动变速器与自动空调综合实训台功能特点
1.真实可运行的电控汽油发动机和自动变速器、空调系统，充分展示电控发动机与自动变速器、空调系统的组成结构和工作过程。
2. 实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮级铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控汽油发动机与自动变速器、空调系统实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、车速、自动变速器的档位、喷油压力、进气岐管压力等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有制动系统(制动踏板、制动总泵、制动分泵、制动盘)，可对输出轴进行自动变速器的失速实验，检测发动机及自动变速器的动力参数。
8.空调系统按照原车各项功能真实操作。
9.实训台配备有电源总开关、水箱防护罩、输出轴防护罩等安装保护装置。
10.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
11.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，正前方/两侧焊接圆形护手杆，移动灵活，安全可靠、坚固耐用。
三．电控发动机带自动变速器与自动空调综合实训台技术型号
1、工作电源：直流12V
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形：1700*1000*1700mm
四．电控发动机带自动变速器与自动空调综合实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(带面板柜)	装有各种检测端子以及彩色喷绘电路图	套	1
2	组合仪表	原车	套	1
3	发动机控制电脑(ECU)	原车	台	1
4	自动变速器控制电脑(ECU)	原车	台	1
5	诊断座	OBDⅡ	个	1
6	点火开关(带识读线圈)	原车	个	1
7	燃油压力表	0-10kg/cm2	个	1
8	主油道压力表	0-25kg/cm2	个	1
9	真空压力表	0-76in.Hg	个	1
10	发动机总成(带附件）		套	1
11	自动变速器总成		套	1
12	变速器档杆总成	原车	套	1
13	燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)	原车	套	1
15	油门控制装置	原车	套	1
16	进、排气管(带保护罩)	原车	套	1
17	制动系统总成		套	1
18	水箱(含不锈保护罩)	原车	套	1
19	冷却电子风扇	原车	个	2
20	蓄电池	12V/65AH	台	1
21	继电器	含：起动继电器、油泵继电器、冷却风扇继电器	套	1
22	保险丝盒	10路	个	1
23	电源总开关	50A	个	1
24	制动装置及附件	原车	套	1
25	自动空调系统	原车	套	1
26	移动台架(带自锁脚轮)	170010001700mm	台	1
27	故障模拟与排除装置		套	1
28	设备教师手册		套	1
29	设备合格证、保修卡		套	1

HYD-QC-FD-58 · 电控发动机带自动变速器与自动空调综合实训台(卡罗拉)

HYD-QC-FD-58 电控发动机带自动变速器与自动空调综合实训台(卡罗拉) 一、电控发动机带自动变速器与自动空调综合实训台产品简介采用卡罗拉1.8L电控发动机与自动变速器、自动空调系统为基础，对发动机可进行起动、加速、减速等工况的实践操作，对自动变速器可进行档位显示、空档起动、前进档及倒档运行等工况实践操作并做失速实验、空调系统各项真实操作。可真实展示电控汽油发动机和自动变速器、空调系统组成结构和工作过程。适用于中高等职业技术院…

HYD-QC-FD-58电控发动机带自动变速器与自动空调综合实训台(卡罗拉)

一、电控发动机带自动变速器与自动空调综合实训台产品简介
采用卡罗拉1.8L电控发动机与自动变速器、自动空调系统为基础，对发动机可进行起动、加速、减速等工况的实践操作，对自动变速器可进行档位显示、空档起动、前进档及倒档运行等工况实践操作并做失速实验、空调系统各项真实操作。可真实展示电控汽油发动机和自动变速器、空调系统组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和自动变速器、空调系统理论和维修实训的教学需要。
二、电控发动机带自动变速器与自动空调综合实训台功能特点
1.真实可运行的电控汽油发动机和自动变速器、空调系统，充分展示电控发动机与自动变速器、空调系统的组成结构和工作过程。
2. 实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控汽油发动机与自动变速器、空调系统实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、车速、自动变速器的档位、喷油压力、进气岐管压力等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有制动系统(制动踏板、制动总泵、制动分泵、制动盘)，可对输出轴进行自动变速器的失速实验，检测发动机及自动变速器的动力参数。
8.空调系统按照原车各项功能真实操作。
9.实训台配备有电源总开关、水箱防护罩、输出轴防护罩等安装保护装置。
10.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
11.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，正前方/两侧焊接圆形护手杆，移动灵活，安全可靠、坚固耐用。
三．电控发动机带自动变速器与自动空调综合实训台技术型号
1、工作电源：直流12V
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形：1700*1000*1700mm
四．电控发动机带自动变速器与自动空调综合实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(带面板柜)	装有各种检测端子以及彩色喷绘电路图	套	1
2	组合仪表	原车	套	1
3	发动机控制电脑(ECU)	原车	台	1
4	自动变速器控制电脑(ECU)	原车	台	1
5	诊断座	OBDⅡ	个	1
6	点火开关(带识读线圈)	原车	个	1
7	燃油压力表	0-10kg/cm2	个	1
8	主油道压力表	0-25kg/cm2	个	1
9	真空压力表	0-76in.Hg	个	1
10	发动机总成(带附件）		套	1
11	自动变速器总成		套	1
12	变速器档杆总成	原车	套	1
13	燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)	原车	套	1
15	油门控制装置	原车	套	1
16	进、排气管(带保护罩)	原车	套	1
17	制动系统总成		套	1
18	水箱(含不锈保护罩)	原车	套	1
19	冷却电子风扇	原车	个	2
20	蓄电池	12V/65AH	台	1
21	继电器	含：起动继电器、油泵继电器、冷却风扇继电器	套	1
22	保险丝盒	10路	个	1
23	电源总开关	50A	个	1
24	制动装置及附件	原车	套	1
25	自动空调系统	原车	套	1
26	移动台架(带自锁脚轮)	170010001700mm	台	1
27	故障模拟与排除装置		套	1
28	设备教师手册		套	1
29	设备合格证、保修卡		套	1

HYD-QC-FD-59 · 发动机故障诊断与排除考核实训台(考工类)

HYD-QC-FD-59发动机故障诊断与排除考核实训台(考工类) 一、发动机故障诊断与排除考核实训台产品简介该设备采用电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。二．发动机故障诊断与排除考核实训台功能特点 1.真实可运行的电控…

HYD-QC-FD-59发动机故障诊断与排除考核实训台(考工类)

一、发动机故障诊断与排除考核实训台产品简介
该设备采用电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。
二．发动机故障诊断与排除考核实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．发动机故障诊断与排除考核实训台技术型号
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形：1700*1000*1300mm(长*宽*高）
四．发动机故障诊断与排除考核实训台基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	170010001300mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	防盗控制单元	原车	套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-031 · 汽车音响系统示教板

HYD-QC-031汽车音响系统示教板一、产品简介本产品选用专用的汽车影音系统综合集成为实物，展示汽车音响系统的结构与原理解使用调节设置；机构及工作原理使用调节设置，面板上绘有完整的总系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。二、结构组成主流车型影音主机总成、点火开关、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及实训指导书等…

HYD-QC-031汽车音响系统示教板
一、产品简介
本产品选用专用的汽车影音系统综合集成为实物，展示汽车音响系统的结构与原理解使用调节设置；机构及工作原理使用调节设置，面板上绘有完整的总系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
二、结构组成
主流车型影音主机总成、点火开关、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及实训指导书等。
三、功能特点
1．操纵开关及按钮，可真实演示汽车音响系统的工作过程。
兼容CD机收音机机功能。。
2．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
3．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
4面板采用UV技术工艺，面板颜色鲜艳，线路清晰，清洁方便，不褪色。防潮防高温等优点。
5．汽车油漆高温烤漆处理；加装交流电源漏电保护装置。
6．底架部分采用优质钢材焊接而成。，表面采用烤漆工艺，带自锁脚轮。
7．在线课程教育学习系统
（1）在线教育系统，提供远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、考核系统功能概述
采用新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统，拥有专利技术，系统稳定、不易感染病毒。。
2、智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并
五、技术参数
1、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；

HYD-QC001 · 帕萨特外部灯光系统示教板

HYD-QC001帕萨特外部灯光系统示教板一、灯光系统示教板产品简介本示教板完整展示了上海大众帕萨特的灯光照明系统，设备包括前组合灯、雾灯、后组合灯、内顶灯、牌照灯等真实汽车部件，能动态演示汽车各种灯光的工作过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、灯光系统示教板装置特…

HYD-QC001帕萨特外部灯光系统示教板
一、灯光系统示教板产品简介
本示教板完整展示了上海大众帕萨特的灯光照明系统，设备包括前组合灯、雾灯、后组合灯、内顶灯、牌照灯等真实汽车部件，能动态演示汽车各种灯光的工作过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、灯光系统示教板装置特点
1.面板设计采用汽车真实实物与彩色喷绘图片相结合的模式，形象直观演示系统组成和工作过程；
2.面板上设有相应的测试点，教师可以动态测量参数的变化情况；
3.面板上设有故障设置开关，可以动态展示系统常见故障情况。
三、灯光系统示教板功能特点
1、动态运行功能：实训台配备真实原车灯光照明控制系统，可动态运行灯光的照明调整的整个工作过程。
2、显示功能：高精度数显表，事实显示各个传感器的信号电压，及信号参数变化等情况。
3、自诊断功能：配备原车OBDⅡ诊断座，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等操作。
4、检测功能：控制台上部为检测面板，外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
5、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。面板图采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
9、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
10．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
12．底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
11．装有诊断座，可读取故障码与数据流等。
12．在线课程教育学习软件
（1）在线教育系统，提供远程汽车电气培训，汽车发动机培训，动力电池培训，发动机拆装，全新帕萨特整车电路图，PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、灯光系统示教板技术参数
1．外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2．电源：220V交流电压；
3．工作电压：12V直流电压；
五、灯光系统示教板实训项目
1.帕萨特灯光照明控制系统认识、组成及工作原理等实训。
2.帕萨特灯光照明控制系统检测与维修实训。
3.帕萨特雾灯制控制理论及电路原理实训。
4.帕萨特危险报警灯的电路控制及电路检测实训。
5.帕萨特室内灯光系统的控制理论及电路原理检测维修实训。
6.帕萨特转向信号控制系统故障诊断与排除实训。
7.帕萨特灯光系统职业技能考核实训。

HYD-QC002 · 汽车润滑系统示教板

HYD-QC002 汽车润滑系统示教板一、产品简介本设备为汽车发动机润滑系统工作原理的示教板，具有较强的教学意义。在设备的展示面板上，齐全的布置着汽车机油润滑系统的各种零部件。包含机油滤清器、机滤座、集滤器、机油泵、机油压力开关等。展示面板上绘有高清工作原理图，并模拟机油泵运转，通过LED指示灯，直观的了解机油润滑系统的运动轨迹和两种模式的工作情况。本设备教学生动逼真、理论与实践相结合，完整的了解其工作原理，充分掌握汽车润滑系统的…

HYD-QC002汽车润滑系统示教板

一、产品简介
本设备为汽车发动机润滑系统工作原理的示教板，具有较强的教学意义。在设备的展示面板上，齐全的布置着汽车机油润滑系统的各种零部件。包含机油滤清器、机滤座、集滤器、机油泵、机油压力开关等。展示面板上绘有高清工作原理图，并模拟机油泵运转，通过LED指示灯，直观的了解机油润滑系统的运动轨迹和两种模式的工作情况。本设备教学生动逼真、理论与实践相结合，完整的了解其工作原理，充分掌握汽车润滑系统的全面知识。是汽车培训专业必备教学实训设备之一。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、功能特点
1、系统认知：
通过真实的润滑系统的汽车零部件，认识、了解润滑系统各个部件。并了解各个零部件的内部结构和安装位置。通过各个零部件的协同工作，掌握整体润滑系统的结构组成和工作原理。
2、动态运行功能：操作控制开关，通过LED指示灯的走向，直观了解润滑油的工作路径。
通过改变模式开关，润滑系统的路线有所改变，了解润滑系统的在正常和非正常的情况下润滑油路的走向。
3、识图与显示功能
面板绘有高清晰度系统彩色电路原理图，（与原厂图相对应）提供识图、读图教学知识。高亮度二极管指示灯，实时显示润滑系统的工作状态。
4、便捷功能
在示教板的中部，设置课件摆放桌面，长度为30CM。在教学过程中，可以摆放一些工具或者学生笔记等学习用品。为授课老师与学员提供便利学习条件。实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
5、台架工艺：实训台底座部分采用国标钢性材料焊接，面板柜冲采用一次冲压而成，台架表面采用高温喷塑处理，使设备耐油污强且不褪色，面板柜与底座可分离。控制台简单明了操作更为方便，本设备具有较强的实训意义，外表整洁美观，工作安静。
6、面板工艺：
控制面板采用优质铝塑板为面板，后衬塑料板，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
7、教学指导：实验台配备详细的使用说明和实训指导资料，产品合格证，保修卡等。
8、在线课程教育学习系统
（1）（1）在线教育系统，提供远程汽车电气培训，汽车发动机培训，驱动桥教学,动力电池培训，发动机拆装，全新帕萨特整车电路图，新能源汽车驱动系统, 丰田普锐斯整车动力系统电路图, 动力电池BMS系统，奥迪自适应巡航系统等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、技术参数：
1．外形尺寸：1200*650*1750
2．输入电源：交流220V
3．工作电源：直流12V
4．工作温度： -50℃～50℃；

HYD-QC003 · 汽车冷却系统示教板

HYD-QC003 汽车冷却系统示教板一、产品简介本设备为汽车发动机冷却系统工作原理的示教板，具有较强的教学意义。在设备的展示面板上，齐全的布置着汽车冷却系统的各种零部件。包含机散热水箱、热交换器、水泵、节温器、节气门总成、副水壶、全车水管等。展示面板上绘有高清工作原理图，通过LED指示灯，直观的了解发动机冷却系统的运动路线和两种温度情况下的工作情况。本设备教学生动逼真、理论与实践相结合，完整的了解汽车冷却系统的工作原理，充分掌握汽…

HYD-QC003汽车冷却系统示教板
一、产品简介
本设备为汽车发动机冷却系统工作原理的示教板，具有较强的教学意义。在设备的展示面板上，齐全的布置着汽车冷却系统的各种零部件。包含机散热水箱、热交换器、水泵、节温器、节气门总成、副水壶、全车水管等。展示面板上绘有高清工作原理图，通过LED指示灯，直观的了解发动机冷却系统的运动路线和两种温度情况下的工作情况。本设备教学生动逼真、理论与实践相结合，完整的了解汽车冷却系统的工作原理，充分掌握汽车冷却系统的全面知识。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、功能特点
1、系统认知：
通过真实的冷却系统的汽车零部件，认识、了解冷却系统各个部件。并了解各个零部件的内部结构和安装位置。通过各个零部件的协同工作，掌握整体冷却系统的结构组成和工作原理。
2、动态运行功能：操作控制开关，通过LED指示灯的走向，直观了解冷却夜的工作路径。
通过改变不同的温度设置，冷却系统的路线有所改变，了解冷却系统的在正常温度和高温的情况下冷却液流的走向。
3、识图与显示功能
面板绘有高清晰度系统彩色系统原理图，（与原厂图相对应）提供识图、读图教学知识。高亮度二极管指示灯，实时显示冷却系统的工作状态。
4、便捷功能
在示教板的中部，设置课件摆放桌面，长度为30CM。在教学过程中，可以摆放一些工具或者学生笔记等学习用品。为授课老师与学员提供便利学习条件。实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
5、台架工艺：实训台底座部分采用国标钢性材料焊接，面板柜冲采用一次冲压而成，台架表面采用高温喷塑处理，使设备耐油污强且不褪色，面板柜与底座可分离。控制台简单明了操作更为方便，本设备具有较强的实训意义，外表整洁美观，工作安静。
6、面板工艺：
控制面板采用优质铝塑板为面板，后衬塑料板，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
7、教学指导：实验台配备详细的使用说明和实训指导资料，产品合格证，保修卡等。
8、在线课程教育学习系统
（1）（1）在线教育系统首页须有投标企业LOGO，提供免费远程汽车电气培训，汽车发动机培训，驱动桥教学,动力电池培训，发动机拆装，帕萨特整车电路图，新能源汽车驱动系统, 丰田普锐斯整车动力系统电路图, 动力电池BMS系统，奥迪自适应巡航系统等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、技术参数：
1．外形尺寸：1200*650*1750
2．输入电源：交流220V
3．工作电源：直流12V
4．工作温度： -50℃～50℃；

HYD-QC004 · 汽车制动系统示教板

HYD-QC004 汽车制动系统示教板一、产品简介本设备为汽车制动系统工作原理的示教板，具有较强的教学意义。在设备的展示面板上，齐全的布置着汽车制动系统的各种零部件。包含机制动总泵、制动分泵、制动盘、制动钳、制动片、制动鼓、制动蹄片、制动油壶、真空助力器等。展示面板上绘有高清制动系统原理图，通过LED指示灯，直观的了解汽车制动系统的运动路线和工作情况。本设备教学生动逼真、理论与实践相结合，完整的了解汽车制动系统的工作原理，充分掌握汽…

HYD-QC004汽车制动系统示教板

一、产品简介
本设备为汽车制动系统工作原理的示教板，具有较强的教学意义。在设备的展示面板上，齐全的布置着汽车制动系统的各种零部件。包含机制动总泵、制动分泵、制动盘、制动钳、制动片、制动鼓、制动蹄片、制动油壶、真空助力器等。展示面板上绘有高清制动系统原理图，通过LED指示灯，直观的了解汽车制动系统的运动路线和工作情况。本设备教学生动逼真、理论与实践相结合，完整的了解汽车制动系统的工作原理，充分掌握汽车制动系统的全面知识。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、功能特点
1、系统认知：
通过真实的制动系统的汽车零部件，认识、了解制动系统各个部件。并了解各个零部件的内部结构和安装位置。通过各个零部件的协同工作，掌握整体制动系统的结构组成和工作原理。
2、动态运行功能：操作控制开关，通过LED指示灯的走向，直观了解制动夜的工作路径。
了解制动系统在制动情况下制动液流的走向。
3、识图与显示功能
面板绘有高清晰度系统彩色系统原理图，（与原厂图相对应）提供识图、读图教学知识。高亮度二极管指示灯，实时显示制动系统的工作状态。
4、便捷功能
在示教板的中部，设置课件摆放桌面，长度为30CM。在教学过程中，可以摆放一些工具或者学生笔记等学习用品。为授课老师与学员提供便利学习条件。实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
5、台架工艺：实训台底座部分采用国标钢性材料焊接，面板柜冲采用一次冲压而成，台架表面采用高温喷塑处理，使设备耐油污强且不褪色，面板柜与底座可分离。控制台简单明了操作更为方便，本设备具有较强的实训意义，外表整洁美观，工作安静。
6、面板工艺：
控制面板采用优质铝塑板为面板，后衬塑料板，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
7、教学指导：实验台配备详细的使用说明和实训指导资料，产品合格证，保修卡等。
8、在线课程教育学习系统
（1）（1）在线教育系统首页须有投标企业LOGO，提供免费远程汽车电气培训，汽车发动机培训，驱动桥教学,动力电池培训，发动机拆装，全新帕萨特整车电路图，新能源汽车驱动系统, 丰田普锐斯整车动力系统电路图, 动力电池BMS系统，奥迪自适应巡航系统等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、技术参数：
1．外形尺寸：1200*650*1750
2．输入电源：交流220V
3．工作电源：直流12V
4．工作温度： -50℃～50℃；

HYD-QC005 · 电动座椅实训台

HYD-QC005 电动座椅实训台一、产品简介：本设备由电动座椅加工制作而成，配套原厂电路原理图；并带有加测端子，考核设置等，可真实的演示电动座椅的工作原理及工作过程。适用于高等职业学院和培训机构的汽车电动座椅机构制造与维修实训教学的考核需要。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、产品功能及特点： 1操作控制开关，可动态了解电动座椅的工作过程局部解…

HYD-QC005电动座椅实训台

一、产品简介：
本设备由电动座椅加工制作而成，配套原厂电路原理图；并带有加测端子，考核设置等，可真实的演示电动座椅的工作原理及工作过程。适用于高等职业学院和培训机构的汽车电动座椅机构制造与维修实训教学的考核需要。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、产品功能及特点：
1操作控制开关，可动态了解电动座椅的工作过程局部解剖，直观显示各调整电机工作情况；
LED灯实时显示各个电机的工作状态。
2.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态
3.故障设置功能：
智能考核系统功能
采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统。数字键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
4识图读图功能
面板绘有高清晰度系统彩色电路原理图，（与本系统原厂电路图相对应）提供识图读图功实训。
5、制造工艺：
台架为优质钢材焊接而成，并高温喷塑处理，美观大方，控制面板采用优质铝塑板为面板，后衬塑料板，6个不锈钢广告钉固定，美观大方，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用，实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
6、安全措施：
220V或380V电源，配有漏电保护器，使操作安全性大大提高，蓄电池与电器用电设备之间安装总电源开关；高速、高温部位，采用安全防护网或护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
7、在线课程教育学习系统
（1）在线教育系统首页须有投标企业LOGO，提供免费远程汽车电气培训，汽车发动机培训，驱动桥教学,动力电池培训，发动机拆装，全新帕萨特整车电路图，新能源汽车驱动系统, 丰田普锐斯整车动力系统电路图, 动力电池BMS系统，奥迪自适应巡航系统等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、技术参数：
1．外箱尺寸：800*800*1600mm
2．电源：12V
3．脚轮：2寸

HYD-QC-006 · 汽车充电系统示教板

HYD-QC-006 汽车充电系统示教板一、产品简介设备选用汽车充电系统组成，展示汽车充电系统的结构与原理；电机驱动模拟发动机运转，示教板可产生自行充电，示教板上部还对发电机进行解剖、了解发电机的基本构造，面板上绘有完整的充电系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工…

HYD-QC-006汽车充电系统示教板
一、产品简介
设备选用汽车充电系统组成，展示汽车充电系统的结构与原理；电机驱动模拟发动机运转，示教板可产生自行充电，示教板上部还对发电机进行解剖、了解发电机的基本构造，面板上绘有完整的充电系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、组成结构
配套发电机，蓄电池、电动机及所有充电系统相关部件，按照合理的布局，在面板的下部为发电机分解部件，设备的下部为蓄电池、发电机、电动机。高清喷绘彩色原理图面板、故障设置及故障排除系统、控制面板、可移动台架、配套使用说明书和实验指导书。
三、功能要求
1、动态运行功能：操纵开关及按钮，可真实演示汽车充电系统的工作原理及工作过程。
2、显示功能：高精度数显表，事实显示蓄电池的电压，
3、检测功能：控制台上部为检测面板，外接接线端子 ,任意测量相关数值,.还可以通过端子测量元件的电压,电阻,电流,波形等,
4、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。
5、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
6、配备教学多媒体教学系统(DLZH-13)
1）能与学校中职校园网管理平台系统数据无缝整合，B/S架构，采，整套系统采用实况录像与三维动画结合，充分展示了实用性与真实性；本产品还配有丰富的课件内容，减轻教师工作压力，实现教材与课件同步施教的目的；符合未来数字化校园建设标准；
2）包含台架所有相关维修数据，网关原理与管理，设备构造等
3）系统无节点限制，可满足无限量PC机及学员时在线正常访问，在局域网和互联网上均可使用；
4)、系统可对本台架所有传感器的信号进行控制，信号失真从对正到对负全程无极可调；并可同时控制多个传感器的信号参数，达到多个信号差错同时出现；
5）系统平台只需要在服务器上进行部署，客户端无需安装应用程序，方便学校的系统维护工作和系统平台使用者的日常操作。
6)、可提供多点喷射的技术数据，进行波形分析，兼容数据诊断，涵盖本台架的所有故障码。
7）资源库必须涵盖世界各系车型的维修手册资源，并具有三维、动画、视频功能；电路原理图大全，发动机电路图，变速器电路图，及个车系电路图等。
8）系统平台只需要在服务器上进行部署，客户端无需安装应用程序，方便学校的系统维护工作和系统平台使用者的日常操作。
9)、每个零件的安装位置，零部件之间的连接关系，以及零部件的代码等图示。
四、工艺：设备箱柜为优质钢材冲压而成，高温喷塑处理，检测面板喷涂有原车线路图，线路清晰，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
五、在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
六、技术参数
1．外形尺寸：1200mm×550mm×1800mm（长×宽×高）；
2．电源：220V交流电压；
3．工作电压：12V直流电压；
4．蓄电池：60AH/12V
5．驱动电机：220V/1.5

HYD-QC-007 · 汽车电子充电、起动实训系统

HYD-QC-007汽车电子充电、起动实训系统一、组成结构配套起动机，发电机、蓄电池、驱动电机及所有相关部件，按照合理的布局，检测面板的上部为高清电路原理图。系统电压表，充电电流表。在面板的下部为发电机、起动机分解部件，设备的底部部为蓄电池、起动机、发电机、驱动电机。高清喷绘彩色原理图面板、故障设置及故障排除系统、控制面板、可移动台架本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种…

HYD-QC-007汽车电子充电、起动实训系统
一、组成结构
配套起动机，发电机、蓄电池、驱动电机及所有相关部件，按照合理的布局，检测面板的上部为高清电路原理图。系统电压表，充电电流表。在面板的下部为发电机、起动机分解部件，设备的底部部为蓄电池、起动机、发电机、驱动电机。高清喷绘彩色原理图面板、故障设置及故障排除系统、控制面板、可移动台架
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、功能说明
1.教学功能：适合各种学校或培训机构进行充电系统的理论和实训教学；可以完整显示展示充电系统、起动系统的结构和工作原理，帮助学生理解抽象的控制理论；
2.充电功能：可以进行充电系统、起动系统常见故障的模拟、诊断和检测工作，训练学生分析和解决实际问题的能力。采用客户指定车型的充电系统、起动系统配件；
3.起动功能：可以进行起动工况测试，设置起动系统故障。展示起动机的分解结构。
4.识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图。电路图包含充电系统、起动系统电路图，方便进行电路分析；提供识图、读图、绘图的教学功能。
5.显示功能：数字电子表和发光二极管显示发动机充电系统的工作状态；电压表显示系统当前电压，电流表显示充电系统的当前充电电流。
6.检测功能：控制台上部为检测面板，外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7.识图功能：，可提高识图、读图、画图、学习能力。面板图采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
8.故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
9.制作工艺：汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
10．在线课程教育学习系统
（1）（1）在线教育系统首页须有投标企业LOGO，提供免费远程汽车电气培训，汽车发动机培训，驱动桥教学,动力电池培训，发动机拆装，全新帕萨特整车电路图，新能源汽车驱动系统, 丰田普锐斯整车动力系统电路图, 动力电池BMS系统，奥迪自适应巡航系统等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
二、技术参数
1.外形尺寸：1600mm×550mm×1850mm（长×宽×高）；
2.电源：220V交流电压；
3.工作电压：12V直流电压；
4.输入电压：220V
5.工作温度：-50℃～50℃；

HYD-QC-008 · 发动机电控系统示教板

HYD-QC-008 发动机电控系统示教板一、产品简介本示教板完整展示了上海大众桑塔纳2000AJR型闭路电子控制多点燃油喷射式发动机的电控系统，设备包括发动机电控单元、空气流量计、进气温度传感器、节气门组件、发动机转速传感器、霍尔传感器、冷却液温度传感器、氧传感器、爆震传感器、喷油器、点火线圈、燃油泵等真实汽车部件，能动态演示电控发动机燃油喷射、电子点火及调整过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和…

HYD-QC-008发动机电控系统示教板
一、产品简介
本示教板完整展示了上海大众桑塔纳2000AJR型闭路电子控制多点燃油喷射式发动机的电控系统，设备包括发动机电控单元、空气流量计、进气温度传感器、节气门组件、发动机转速传感器、霍尔传感器、冷却液温度传感器、氧传感器、爆震传感器、喷油器、点火线圈、燃油泵等真实汽车部件，能动态演示电控发动机燃油喷射、电子点火及调整过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、装置特点
1.面板设计采用汽车真实实物与彩色喷绘图片相结合的模式，形象直观演示系统组成和工作过程；
2.面板上设有相应的测试点，教师可以动态测量参数的变化情况；
3.面板上设有故障设置开关，可以动态展示系统常见故障情况。
三、技术性能
1、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2、输入电源：220V交流电压；
3、工作电压：12V直流电压；

三、结构组成
发动机电控单元、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明
四、功能特点
1、动态运行功能：实训台配备真实原车电控发动机电控系统总成、正常点火，正常喷油运行。实现起动等操作，
2、显示功能：高精度数显表，事实显示各个传感器的信号电压，及信号参数变化等情况，、指针表燃油压力表、显示燃油系统的工作油压值，LED指示灯，显示执行器的工作状态，喷油脉实时显示发动机的动态、静态参数；
3、自诊断功能：配备原车OBDⅡ诊断座，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录，防盗匹配等操作。
4、信号模拟功能：可对发动机电控系统主要传感器进行信号模拟与检测；并实时观察、测量因传感器信号输入的变化而对发动机工况的影响；通过改变传感器的数值，观察发动机的故障表现，从而了解该传感器在发动机电控系统中的重要作用。信号模拟系统可达到从高位到低位的全程无极可调。
5、检测功能：控制台上部为检测面板，外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。面板图采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
8、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
9．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
10．底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
11．装有诊断座，可读取故障码与数据流等。
12．在线课程教育学习系统
（1）（1）在线教育系统首页须有投标企业LOGO，提供免费远程汽车电气培训，汽车发动机培训，驱动桥教学,动力电池培训，发动机拆装，全新帕萨特整车电路图，新能源汽车驱动系统, 丰田普锐斯整车动力系统电路图, 动力电池BMS系统，奥迪自适应巡航系统等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
五、实训项目
1、发动机电控系统认识、组成及工作原理等实训。
2、发动机电控系统传感器与执行器的工作原理，故障检测及排除等操作。
3、点火系统的工作原理、故障设置于排除等实训
4、燃油喷射系统工作原理、故障设置于排除等实训
5、进气系统的工作原理、故障设置于排除等实训
6、排气系统的工作原理、故障设置于排除等实训
7、发动机电控电控系统检测与维修实训。
8、发动机电控控制理论及电路原理实训
9、发动机电控故障诊断与排除实训。
10、发动机电控传感器与执行波形的测试实训。
11、发动机电控的故障读取与清除、元件测试，元件设定等实训。
12、发动机电控的防盗匹配，编码设定
13、电控发动机职业技能考核实训。

HYD-QC-009 · 汽车防盗系统示教板

HYD-QC-009汽车防盗系统示教板一、产品简介本产品选用全新大众桑塔纳发动机电控系统材料为基础制作，模拟发动机运转，演示发动机电控系统的工作过程；本示教板功能齐全、操作方便、安全可靠。二、结构组成发动机电控单元、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明二、功能特点 1、动态运行功能：实训台配备真实原车电控发动机电控系统总…

HYD-QC-009汽车防盗系统示教板
一、产品简介
本产品选用全新大众桑塔纳发动机电控系统材料为基础制作，模拟发动机运转，演示发动机电控系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
二、结构组成
发动机电控单元、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明
二、功能特点
1、动态运行功能：实训台配备真实原车电控发动机电控系统总成、正常点火，正常喷油运行。实现起动等操作，
2、显示功能：高精度数显表，事实显示各个传感器的信号电压，及信号参数变化等情况，、指针表燃油压力表、显示燃油系统的工作油压值，LED指示灯，显示执行器的工作状态，喷油脉实时显示发动机的动态、静态参数；
3、自诊断功能：配备原车OBDⅡ诊断座，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录，防盗匹配等操作。
4、信号模拟功能：可对发动机电控系统主要传感器进行信号模拟与检测；并实时观察、测量因传感器信号输入的变化而对发动机工况的影响；通过改变传感器的数值，观察发动机的故障表现，从而了解该传感器在发动机电控系统中的重要作用。信号模拟系统可达到从高位到低位的全程无极可调。
5、检测功能：控制台上部为检测面板，外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。面板图采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
8、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
9．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
10．底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
11．装有诊断座，可读取故障码与数据流等。
12．在线课程教育学习系统
（1）（1）在线教育系统首页须有投标企业LOGO，提供免费远程汽车电气培训，汽车发动机培训，驱动桥教学,动力电池培训，发动机拆装，全新帕萨特整车电路图，新能源汽车驱动系统, 丰田普锐斯整车动力系统电路图, 动力电池BMS系统，奥迪自适应巡航系统等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、技术参数
1、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；
五、实训项目
1、发动机电控系统认识、组成及工作原理等实训。
2、点火系统的工作原理、故障设置于排除等实训
3、燃油喷射系统工作原理、故障设置于排除等实训
4、发动机电控电控系统检测与维修实训。
6、发动机电控故障诊断与排除实训。
7、发动机电控的故障读取与清除、元件测试，元件设定等实训。
9、电控发动机职业技能考核实训。

HYD-QC-010 · 发动机电控系统电路搭接板

HYD-QC-010发动机电控系统电路搭接板一、设备简介：本设备以帕萨特发动机电控系统为基础。实训设备为六方型分体式实训工作台，可实现6人一个实训小组同时实训。每个工作面均能提供一至二名学员学习，通过小组的团队形式开展工作任务，并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学，实现“做”“学”“教”一体。上部为各种模块的挂箱的放置区，带有24个系统模块。每个模块均带有原车实物总成，模块的电路原理图、检测端子、连…

HYD-QC-010发动机电控系统电路搭接板
一、设备简介：
本设备以帕萨特发动机电控系统为基础。实训设备为六方型分体式实训工作台，可实现6人一个实训小组同时实训。每个工作面均能提供一至二名学员学习，通过小组的团队形式开展工作任务，并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学，实现“做”“学”“教”一体。上部为各种模块的挂箱的放置区，带有24个系统模块。每个模块均带有原车实物总成，模块的电路原理图、检测端子、连线端子、电源及信号状态显示器、系统指示灯、控制系统等部件。模块下方为通用式整体电源及数据控制中心。向每个模块提供智能电源和控制功能，并同时显示系统的状态情况。设备可作为汽车技术培训教具使用，同时兼容汽车学员的阶段考试器材功能和技能大赛的考核设备功能。本设备为汽车培训机构的重要教学设备之一。
二、功能特点：
1.认知功能：了解每个汽车电控电子元件的外观，部件的整体结构。内部的工作原理，工作条件和安装位置。
2.连线功能：每个模块均具有连线功能，使用专用的连接线，按照指导资料进行连线，连线完成后，可单独运行或集中运行该模块。使其既有原理教学功能又有系统连线考核功能。
3.运行功能：教学时，可以单独讲解每个传感器、执行器的工作原理，随课时内容可以调换任意一个模块，使教学简单化，易于理解。按照课时的推进，逐步学习大众电子电控的各个系统。在全部课程结束后，可以按照所学的知识，使整体电子电控系统用连接导线的方式，使其形成一个完整的汽车电子电控系统。操作各个开关，各个相应的系统即会进入正常工作状态。动态的观察点火系统、燃油喷射系统、传感器系统、执行器系统等工作情况。
4.显示功能：设备显示单元，实时显示各项系统数据，包含电量、电流、频率、波形、充电、温度、转速、车速、燃油、各个传感器的信号等。可动态观察各个每个系统的工作情况。
5.信号模拟功能：可对发动机电子电控系统主要传感器进行信号模拟。并实时观察、测量因传感器信号输入的变化而对发动机整体系统的影响；通过改变传感器的数值，动态观察电控系统的工作表现，从而了解传感器在电控系统中的重要作用。信号模拟系统可达到从高位到低位的全程无极可调。
6.识图功能：每个模块上面均配有高清彩色电路原理图，并与该模块相符合，提供识图、读图的教学功能。
7.检测功能：使用检测设备，可通过外接的连线端子，进行原件的数据测量。包含电压信号、电流信号、和频率信号、模拟信号、数字信号等。
8.拆装功能：掌握汽车零部件的拆卸方法，车下零部件的分解，车下的零部件检测，车下零部件的组装，零部件的安装等知识。
9.安全防护功能：设备电源为220V/12V/5V电源，并配有空气开关漏电保护器，使教学更加安全。保证了教师合学员的人生安全。
10.教学指导功能：实验台配备详细的使用说明，设备的连线说明，相关电器元件电路图和相关实训指导资料。
11.三维汽车电工电子仿真软件
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
12.配套整车教学拆装软件
1）软件界面提供一个默认分类，包含德系、日系、国产等多个车型的教学、实训内容。界面左侧的区域称之为“结构树”，界面右侧的区域秤之为“单元列表框”。单击“结构树”上齿轮图标的节点时，“单元列表框”中会列出该节点所对应的所有内容单元，双击“单元列表框”中的图标可以进入相应的单元。
2）整车机械部分包括：发动机、手动自动变速器、悬架、传动、转向、制动等多个系统。每个系统的各个部件可放大、旋转多个角度观察。具备去除遮挡物功能和透视功能，能清楚观察系统内部的结构和连接关系。软件具有拆卸和组装功能，提供与实际拆装完全相同的拆装步骤、操作力矩。虚拟工具、专用工具的使用，能有效提高学员的在实际操作中存在的不足。在动力及动力输出方面，提供三维动画，真实展示各个原件的运动情况，展现汽车运动时的原理演示。虚拟测量工具，可对各个原件进行测量，掌握各个部件的标准尺寸。
3）整车电控部分包括：发动机电控系统、车载网络系统、车身系统、充电系统、启动系统、点火系统、照明信号、空调系统，被动安全系统、防盗系统等组成。三维的系统结构图，展示所有电器的内部结构和与整体系统连接的整体机构图。电路原理配有高清电路图，并设有检测端子，通过虚拟万用表，虚拟试灯对每一条线进行测量。测量的电压情况与实车相同。启动点火开关，系统进入工作状态，发动机电控部分部分的占空比信号，实时输出。通过试灯可以清晰观察其工作情况。虚拟解码器，可真实的读取当前系统的故障与否。包含读取故障码，清除故障码、读取数据流。原件测试等操作。虚拟故障设置系统，能够多范围的设置各个系统的各种故障。通过测量、测试查找故障部位。并用解码器清除故障后，重新启动。
三、制作工艺：
实训台整体为钢结构焊接而成，台面采用优质钢材一次冲压成，并经过高温喷涂工艺，使其表面光滑靓丽。每个模块均采用激光UV喷涂技术，电路原理图清晰，颜色鲜艳。防潮，防高温，耐油污，易清洁。表面不需要做任何保护措施，既能做到耐用持久。实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
四、技术参数
1.输入电源：380V/220V；
2.工作电压：0-12V直流可调；
3.工作温度：-50℃～50℃；
4.电机: 220V/1.5KW
5. 蓄电池：30AH/12V
五、实训项目：
1.发动机ECU零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
2.油门踏板系统零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
3.燃油泵系统零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
4.油泵继电器系统零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
5.氧传感器的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
6.仪表系统零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
7.水温表的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
8.燃油表的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
9.车速表的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
10.转速表的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
11.仪表系统警告灯系统零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
12.防盗系统的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
13.防盗系统的匹配与数据的读取等实训
14.主继电器的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
15.空气流量计的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
16.碳罐电磁阀的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
17.凸轮轴调节阀的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训、
18.增压电磁阀的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
19.增压器电磁阀零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
20.喷油器的零部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
21.节气门的部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
22.相位传感器的部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
23.进气压力的部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
24.转速传感器的部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
25.爆震传感器的部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
26.水温传感器的部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
27.点火系统的部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训
28.诊断系统的部件认知、结构了解、工作原理、线路连接、线路测量、拆装等实训

HYD-QC-011 · 汽车手动空调系统示教板

HYD-QC-011汽车手动空调系统示教板一、该设备采用桑塔纳2000空调系统各总成，空调各个系统齐全有效,可正常进行空调电路系统的所有实训。能充分展示桑塔纳2000空调系统的工作特点、工作原理、及工作特行。适用于中高等职业技术院校,普通教育类和培训机构对汽车发动机结构的认识,保养维修,设故排故,电控学习等教学需要.配备配套使用说明书及实训指导书本设备功能特点较多，能让学生更深入了解实验项目，更能锻炼学生的操作能力。面板采用彩色电路…

HYD-QC-011汽车手动空调系统示教板
一、该设备采用桑塔纳2000空调系统各总成，空调各个系统齐全有效,可正常进行空调电路系统的所有实训。能充分展示桑塔纳2000空调系统的工作特点、工作原理、及工作特行。适用于中高等职业技术院校,普通教育类和培训机构对汽车发动机结构的认识,保养维修,设故排故,电控学习等教学需要.配备配套使用说明书及实训指导书
本设备功能特点较多，能让学生更深入了解实验项目，更能锻炼学生的操作能力。面板采用彩色电路图，可提高学生的学习兴趣，安全保护措施也做得很好，学校可放心使用。适用于中高等职业技术院校,普通教育类和培训机构对汽车ABS系统结构的认识,保养维修,设故排故,电控学习等教学需要
参考图片，以实物为准。
二、结构组成
桑塔纳2000空调控制开关，鼓风机总成，风机电阻、空调控制器，蒸发箱温控开关，空调继电器保险丝、冷去风扇电机等实物组成。
三、功能特点
1、动态运行功能：控制空调面板的的开关，空调系统即可进入工作状态。设定相应的故障，空调系统的电路故障在线，通过检测故障排除故障，完整的展示空调系统的工作原理。
2.显示功能：
高精度数显表实时显示鼓风机各个档位的的电压变化，可动态观察空调系统鼓风机的的工作情况。
3.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
4.故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
5识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
观大方，坚固耐用。
6.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
7.教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
8.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
9．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、技术参数
1．尺寸：1240*650*1800长宽高
2．输入电源：AC220V
3．工作电源：DC12V

HYD-QC-013 · 汽油车电子燃油喷射系统示教板

HYD-QC-013 汽油车电子燃油喷射系统示教板一、产品简介本产品选用全新大众帕萨特电控发动机系统材料为基础制作，模拟发动机运转，演示发动机电控系统的工作过程；本示教板功能齐全、操作方便、安全可靠。二、结构组成发动机电控单元、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及实训指导书等。三、功能特点 1．大众电控发动机电控系统…

HYD-QC-013汽油车电子燃油喷射系统示教板
一、产品简介
本产品选用全新大众帕萨特电控发动机系统材料为基础制作，模拟发动机运转，演示发动机电控系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
二、结构组成
发动机电控单元、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及实训指导书等。
三、功能特点
1．大众电控发动机电控系统认识、组成及工作原理等实训。
2．电子燃油喷射系统传感器与执行器的工作原理，故障检测及排除等操作。
3．大众电控发动机油泵的工作原理、数据测量及故障检测
4．大众电控发动机喷油器的工作原理、数据测量及故障检测
5．大众电控燃油喷射系统工作原理、故障设置于排除等实训
6．大众电控发动机电子燃油喷射系统检测与维修实训。
7．电子燃油喷射系统故障诊断与排除实训。
8．大众电控发动机电控传感器与执行波形的测试实训。
9．电子燃油喷射系统的故障读取与清除、元件测试，元件设定等实训。
10．电子燃油喷射系统职业技能考核实训。
四、功能特点
1、动态运行功能：实训台配备真实原车电控发动机电控系统总成、正常点火，正常喷油运行。实现起动等操作，
2、显示功能：高精度数显表，事实显示各个传感器的信号电压，及信号参数变化等情况，、指针表燃油压力表、显示燃油系统的工作油压值，LED指示灯，显示执行器的工作状态，喷油脉实时显示发动机的动态、静态参数；
3、自诊断功能：配备原车OBDⅡ诊断座，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录，防盗匹配等操作。
4、信号模拟功能：可对发动机电控系统主要传感器进行信号模拟与检测；并实时观察、测量因传感器信号输入的变化而对发动机工况的影响；通过改变传感器的数值，观察发动机的故障表现，从而了解该传感器在发动机电控系统中的重要作用。信号模拟系统可达到从高位到低位的全程无极可调。
5、检测功能：控制台上部为检测面板，外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。面板图采激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
8、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
9．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
10．底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
11．装有诊断座，可读取故障码与数据流等。
12．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
五、技术参数
1．外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2．车型：帕萨特
3．排量：1.8L
4．进气形式：增压
5．电源：直流12V
6．油箱：10升

HYD-QC-015 · 电控柴油共轨喷射系统示教板

HYD-QC-015 电控柴油共轨喷射系统示教板一、产品简介本产品选用长城共轨2.8TC柴油共轨发动机电控系统材料为基础制作，模拟发动机运转，演示发动机电控系统的工作过程；本示教板功能齐全、操作方便、安全可靠。二、结构组成共轨发动机电控单元、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用三、功能特点 1、动态运行功能：实训台配备真实原…

HYD-QC-015电控柴油共轨喷射系统示教板
一、产品简介
本产品选用长城共轨2.8TC柴油共轨发动机电控系统材料为基础制作，模拟发动机运转，演示发动机电控系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
二、结构组成
共轨发动机电控单元、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用
三、功能特点
1、动态运行功能：实训台配备真实原车电控发动机电控系统总成、正常点火，正常喷油运行。实现起动等操作，
2、显示功能：高精度数显表，事实显示各个传感器的信号电压，及信号参数变化等情况，、指针表燃油压力表、显示燃油系统的工作油压值，LED指示灯，显示执行器的工作状态，喷油脉实时显示发动机的动态、静态参数；
3、自诊断功能：配备原车OBDⅡ诊断座，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录，防盗匹配等操作。
4、信号模拟功能：可对发动机电控系统主要传感器进行信号模拟与检测；并实时观察、测量因传感器信号输入的变化而对发动机工况的影响；通过改变传感器的数值，观察发动机的故障表现，从而了解该传感器在发动机电控系统中的重要作用。信号模拟系统可达到从高位到低位的全程无极可调。
5、检测功能：控制台上部为检测面板，外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。面板图采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
8、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
9．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
10．底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
11．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、技术参数
1．外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2．型号：长城哈佛共轨发动机电控系统
3．电源：380/220V交流电压；
4．工作电压：12V直流电压；
五、实训项目
1、长城共轨2.8TC发动机电控系统认识、组成及工作原理等实训。
2、长城共轨2.8TC发动机电控系统传感器与执行器的工作原理，故障检测及排除等操作。
3、长城共轨2.8TC发动机高压油泵的工作原理、数据测量及故障检测
4、长城共轨2.8TC发动机喷油器的工作原理、数据测量及故障检测
5、长城共轨2.8TC发动机预热系统的工作原理、数据测量及故障检测
6、长城共轨2.8TC燃油喷射系统工作原理、故障设置于排除等实训
7、长城共轨2.8TC进气系统的工作原理、故障设置于排除等实训
8、长城共轨2.8TC发动机电控电控系统检测与维修实训。
9、长城共轨2.8TC发动机电控控制理论及电路原理实训
10、长城共轨2.8TC发动机电控故障诊断与排除实训。
11、长城共轨2.8TC发动机电控传感器与执行波形的测试实训。
12、长城共轨2.8TC发动机电控的故障读取与清除、元件测试，元件设定等实训。
13、长城共轨2.8TC电控发动机职业技能考核实训。

HYD-QC-016 · 点火系统示教板（六种点火方式）

HYD-QC-016 点火系统示教板（六种点火方式）本示教板完整展示了汽车点火系统的发展历程及功能特点，设备包括触点式点火系统、磁感应式点火系统、霍尔效应式点火系统、光电式点火系统、无分电器双火花式点火系统和无分电器独立式点火系统等汽车真实点火部件，能动态演示各种点火系统的点火现象和过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维…

HYD-QC-016点火系统示教板（六种点火方式）
本示教板完整展示了汽车点火系统的发展历程及功能特点，设备包括触点式点火系统、磁感应式点火系统、霍尔效应式点火系统、光电式点火系统、无分电器双火花式点火系统和无分电器独立式点火系统等汽车真实点火部件，能动态演示各种点火系统的点火现象和过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、装置特点
1.面板设计采用汽车实物部件与彩色喷绘图片相结合的模式，形象直观地演示点火系统的组成和工作过程；
2.面板上设有相应的测试点，教师可以动态地测量点火系统各参数的变化情况；
3.面板上设有故障设置开关，可以动态模拟各种点火系统常见的故障现象。
二、结构组成
白金触点式点火系统传、霍尔电子点火系统、光电式点火系统、磁脉冲是点火系统、电控分组点火系统、电控独立点火系统；示教台架、转速模拟机构，各车型相应电脑板、故障设置系统、大面积高清电路原理图。
三、主要功能：
1．动态运行功能
打开相应的点火开关至起动档位，相应的点火系统即开始工作，可真实的演示各种点火系统的工作过程，了解其工作原理。内容涵盖国产轿车，大众轿车，丰田轿车，日产轿车等点火系统的特点，以及各车型的点火系统的线路走向和故障诊断等操作。
2.显示功能：
高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示各个系统的工作情况
3.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
4．故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
5．识图读图功能
面板绘有高清晰度系统彩色电路原理图，（与本系统原厂电路图相对应）提供识图读图功实训。
四、制造工艺：
台架为优质钢材焊接而成，并高温喷塑处理，美观大方，控制面板采用优质铝塑板为面板，后衬塑料板，6个不锈钢广告钉固定，美观大方，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用，实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
六、安全措施：
220V或380V电源，配有漏电保护器，使操作安全性大大提高，蓄电池与电器用电设备之间安装总电源开关；高速、高温部位，采用安全防护网或护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
五、在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
六、技术参数：
1.外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2.供电电源：220V交流电压；
3.工作电源：12V直流电压；
4.驱动电机：12V(进口)
5.调速装置：数字调速
七、实训项目：
1.汽车传统白金点火系统的结构组成与认知实训。
2.传动白金点火系统故障设置与排除实训
3.白金点火系统的工作原理演示
4.汽车霍尔式点火系统的结构原理与认知实训。
5.霍尔点火系统的工作原理演示
6.霍尔点火系统的故障设置与排除实训
7.霍尔电子点火系统点火模块的工作原理演示
8.光电式电子点火系统结构组成和工作原理的认知实训
9.光电式电子点火系统的工作原理演示实训
10.光电式电子点火系统故障设置与排除实训
11.磁脉冲电子点火系统结构组成和工作原理的认知实训
12.磁脉冲电子点火系统的工作原理演示实训
13.磁脉冲电子点火系统故障设置与排除实训
14.双缸电控电子点火系统结构组成和工作原理的认知实训
15.双缸电控电子点火系统的工作原理演示实训
16.双缸电控电子点火系统故障设置与排除实训
17.独立电控电子点火系统结构组成和工作原理的认知实训
18.独立电控电子点火系统的工作原理演示实训
19.独立电控电子点火系统故障设置与排除实训

HYD-QC-017 · 汽车点火系统示教板(三合一)

HYD-QC-017汽车点火系统示教板(三合一) 一、产品简介本产品为综合型点火系统教学设备，涵盖多种点火系统，操作开关，可真实的演示各种点火系统的工作原理及工作过程。是汽车培训机构的必备的教学设备之一。二结构组成白金出点式点火系统传、霍尔电子点火系统、电控点火系统; 示教台架，转速模拟机构，故障设置系统，大面积高清电路原理图。三、主要功能：高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时…

HYD-QC-017汽车点火系统示教板(三合一)
一、产品简介
本产品为综合型点火系统教学设备，涵盖多种点火系统，操作开关，可真实的演示各种点火系统的工作原理及工作过程。是汽车培训机构的必备的教学设备之一。
二结构组成
白金出点式点火系统传、霍尔电子点火系统、电控点火系统; 示教台架，转速模拟机构，故障设置系统，大面积高清电路原理图。
三、主要功能：
高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示执行器工作情况
1．检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
2．故障设置功能：故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
3．识图读图功能
面板绘有高清晰度系统彩色电路原理图，（与本系统原厂电路图相对应）提供识图读图功实训。
4．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、制造工艺：
台架为优质钢材焊接而成，并高温喷塑处理，美观大方，控制面板采用优质铝塑板为面板，后衬塑料板，6个不锈钢广告钉固定，美观大方，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用，实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
安全措施：
220V或380V电源，配有漏电保护器，使操作安全性大大提高，蓄电池与电器用电设备之间安装总电源开关；高速、高温部位，采用安全防护网或护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
五、技术参数：
1、外形尺寸：1240mm×550mm×1850mm
2、电源：220V交流电压；
6、工作电压：12V直流电压；

HYD-QC-018 · 大众车门控制系统实训台

HYD-QC-018 大众车门控制系统实训台一、产品简介本产品选用大众3000型轿车左侧两扇车门，中控、防盗、电动车窗，电动后视镜，等实物，展示汽车中控、防盗、电动车窗，电动后视镜等车门控制系统的结构与原理；面板上绘有完整的中控、防盗、电动车窗，电动后视镜等车门控制系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。二、结构组成左侧2扇完整车门，包含中控与防盗电…

HYD-QC-018大众车门控制系统实训台
一、产品简介
本产品选用大众3000型轿车左侧两扇车门，中控、防盗、电动车窗，电动后视镜，等实物，展示汽车中控、防盗、电动车窗，电动后视镜等车门控制系统的结构与原理；面板上绘有完整的中控、防盗、电动车窗，电动后视镜等车门控制系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
二、结构组成
左侧2扇完整车门，包含中控与防盗电脑、门锁促动器、电动车窗，电动后视镜，故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、配套使用说明书、实训指导资料、产品合格证、设备保修卡等相关证书。
三、功能特点
1,功能特点：
动态运行功能：在原厂车门总成基础上，配备各相关辅助系统，各传感器、执行器均齐全有效能正常演示大众车门控制系统的动、静态及各种工况，满足对大众车门的内部结构、工作原理速、故障设置、故障检测与判断排除等实际操作要求。
2.显示功能：
高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示各个中控锁、车门电机、电动后视镜等工作状态。
3.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6.故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
7.识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
8.安全防护功能：
设备电源上安装有漏电保护开关，是操作更加安全。在台架不使用时，断开开关，可以保护设备。
9.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
10.教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
11．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、工艺
本设备台架采用优质钢材冲压而成，并喷塑处理，耐油污且不褪色，示教板简单明了，操作方便，本设备具有较强的实训意义，外表整洁美观，工作安静。配有万向脚轮，方便移动教学。
五、技术参数
1、外形尺寸：1900mm×550mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；

HYD-QC-019 · 传感器与执行器示教板

HYD-QC-019 传感器与执行器示教板一、产品简介本产品选用全新大众帕萨特1.8T发动机电控系统材料为基础制作，模拟发动机运转，演示发动机电控系统的传感器工作原理，模拟发动机电控系统执行器的工作原理；本示教板功能齐全、操作方便、安全可靠。二、结构组成发动机电控单元、防盗系统、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、三、功能特点 …

HYD-QC-019传感器与执行器示教板

一、产品简介
本产品选用全新大众帕萨特1.8T发动机电控系统材料为基础制作，模拟发动机运转，演示发动机电控系统的传感器工作原理，模拟发动机电控系统执行器的工作原理；本示教板功能齐全、操作方便、安全可靠。
二、结构组成
发动机电控单元、防盗系统、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、
三、功能特点
1、动态运行功能：实训台配备真实原车电控发动机电控系统总成、正常点火，正常喷油运行。实现起动等操作，
2、显示功能：高精度数显表，事实显示各个传感器的信号电压，及信号参数变化等情况，、指针表燃油压力表、显示燃油系统的工作油压值，LED指示灯，显示执行器的工作状态，喷油脉实时显示发动机的动态、静态参数；
3、自诊断功能：配备原车OBDⅡ诊断座，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录，防盗匹配等操作。
4、信号模拟功能：可对发动机电控系统主要传感器进行信号模拟与检测；并实时观察、测量因传感器信号输入的变化而对发动机工况的影响；通过改变传感器的数值，观察发动机的故障表现，从而了解该传感器在发动机电控系统中的重要作用。信号模拟系统可达到从高位到低位的全程无极可调。
5、检测功能：控制台上部为检测面板，外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。面板图采用平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
8、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
9．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
10．底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
11．装有诊断座，可读取故障码与数据流等。
12．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、技术参数
1、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2、输入电源：220V交流；
3、工作电压：12V直流；
4、工作温度：-50℃～50℃；
五、实训项目
1．发动机电控系统认识、组成及工作原理等实训。
2．发动机电控系统传感器与执行器的工作原理，故障检测及排除等操作。
3．点火系统的工作原理、故障设置于排除等实训
4．燃油喷射系统工作原理、故障设置于排除等实训
5．进气系统的工作原理、故障设置于排除等实训
6．排气系统的工作原理、故障设置于排除等实训
7．发动机电控电控系统检测与维修实训。
8．传感器与执行器制理论及电路原理实训
9．传感器与执行器故障诊断与排除实训。
10．空气流量计的动态试验
11．进气温度的动态试验
12．水温传感器的动态试验
13．节气门传感器的动态试验
14．爆震传感器的动态试验
15．转数传感器的动态试验
16．霍尔传感器的动态试验
17．氧传感器的动态试验（需连接发动机）
18．传感器波形的测试实训。
19．喷油的器的动态试验
20．碳罐电磁阀的动态试验
21．节气门执行器的动态试验
22．点火线圈的动态点火试验
23．执行波形的测试实训。
24．发动机防盗系统的动态试验
25．传感器与执行器故障读取与清除、元件测试，元件设定等实训。
26．发动机电控的防盗匹配，编码设定
27．传感器与执行器职业技能考核实训。

HYD-QC-024 · 汽车电子灯光系统示教板

HYD-QC-024汽车电子灯光系统示教板一、产品简介本产品选用桑塔纳原车灯光系统实物为基础，配套原车电路图及检测端子，充分展示大众灯光系统的工作特点及工作过程。通过检测端子提供考核实训。适用于中等职业和高等职业院校汽车灯光系统的理论学习及实践操作所需。二、结构组成前后灯光总成，转向信号系统总成，保险丝盒、开关电源、带有接线端子和电路原理图的检测面板。故障设置系统、移动台架，使用说明书及实训指导书。三、功能特点 1.展示功能：…

HYD-QC-024汽车电子灯光系统示教板

一、产品简介
本产品选用桑塔纳原车灯光系统实物为基础，配套原车电路图及检测端子，充分展示大众灯光系统的工作特点及工作过程。通过检测端子提供考核实训。适用于中等职业和高等职业院校汽车灯光系统的理论学习及实践操作所需。
二、结构组成
前后灯光总成，转向信号系统总成，保险丝盒、开关电源、带有接线端子和电路原理图的检测面板。故障设置系统、移动台架，使用说明书及实训指导书。
三、功能特点
1.展示功能：各相关系统按合理位置排布，能直观展示大众灯光系统的组成和相关工作附件的链接关系与工作原理；展示原车灯光系统的分布和各个灯光的作用
2.运行功能：
能正常演示大众灯光动、静态及各种工况，满足对灯光系统各种工况进行实训实操及故障诊断需要。
3.识图功能：
检测面板上绘有高清大众灯光系统以及相关系统的电路原理图、零部件示意图、结构图。线条清晰、颜色多样。使学员轻松掌握从认识了解电路图到熟悉掌握读懂电路图、可以自主绘制电路图的学习过程。电控单元图形颜色突出，并标注有插头信息和电控单元的零件号和编码等。各个原件图形标准一致，并绘有内部结构原理图，直观、简洁、易懂。
4.自诊断功能：（带有诊断功能灯光系统）
配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
5.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6.故障设置系统
手动故障设置功能：标配
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
7.工艺：设备箱柜为优质钢材冲压而成，高温喷塑处理，检测面板喷涂有原车线路图，线路清晰，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
8．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、技术参数
1.外形尺寸：1200mm×550mm×1800mm（长×宽×高）；
2.电源：220V交流电压；
3.工作电压：12V直流电压；
4.熔丝规格：10A/20A/30A
五．实训项目：
1.车身电脑系统的连线实训
2.转向柱电脑的连线实训
3.左侧转向系统连线实训
4.右侧转向系统连线实训
5.左侧前照灯连线实训
6.右侧前照灯连线实训
7.前部雾灯连线实训
8.左侧尾灯系统连线实训
9.右侧尾灯连线实训
10.灯光开关的连线实训
11.应急灯开关连线实训
12.制动系统连线实训
13.倒车灯系统连线实训

HYD-QC-028 · 电动天窗系统示教板

HYD-QC-028 电动天窗系统示教板一、产品简介本产品选用起亚K5汽车电动天窗系统实物，展示汽车电动天窗系统的结构与原理；面板上绘有完整的电动天窗系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。二、结构组成电动天窗系统总成与控制开关、故障设置系统、电源、彩色原理与结构图、控制面板、可移三、功能特点：动态运行功能：在起亚K5原厂电动天窗总成基础上，配备各…

HYD-QC-028电动天窗系统示教板
一、产品简介
本产品选用起亚K5汽车电动天窗系统实物，展示汽车电动天窗系统的结构与原理；面板上绘有完整的电动天窗系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
二、结构组成
电动天窗系统总成与控制开关、故障设置系统、电源、彩色原理与结构图、控制面板、可移三、功能特点：
动态运行功能：在起亚K5原厂电动天窗总成基础上，配备各相关辅助系统，各传感器、执行器均齐全有效，能正常演示电动天窗系统的动、静态及各种工况，满足对天窗系统的打开、、关闭、等各种运行工况进行实训实操
2、显示功能：
高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示执行器的工作状态。
3、检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
4、故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
5、识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
6、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
7、教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
8、汽车油漆高温烤漆处理；加装交流电源漏电保护装置。
9、底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表
10、在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、技术参数
1、外形尺寸：1240mm×800mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；

HYD-QC-FD-29 · 电控高压共轨柴油发动机实训台（玉柴）

HYD-QC-FD-29 电控高压共轨柴油发动机实训台（玉柴）一、产品简介该设备采用玉柴共轨ＹＣ４Ｆ电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。二、功能特点 1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。 2.实训台…

HYD-QC-FD-29电控高压共轨柴油发动机实训台（玉柴）

一、产品简介
该设备采用玉柴共轨ＹＣ４Ｆ电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。
适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。
二、功能特点
1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术型号
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
四、基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	组合仪表		套	1
3	发动机控制电脑(ECU)		台	1
4	诊断座	OBDⅡ	个	1
5	点火开关		个	1
6	电控高压共轨柴油发动机总成		套	1
7	燃油箱	10L	个	1
8	油门控制装置		套	1
9	进、排气管		套	1
10	水箱(含保护罩)		套	1
11	冷却电子风扇	12V，80W	个	2
12	空气滤清器及进气管	原车	套	1
13	蓄电池	12V 80Ah	台	1
14	继电器	含：主继电器、起动继电器、冷却风扇继电器、预热继电器等	套	1
15	保险丝盒		个	1
16	电源总开关	50A	个	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1

HYD-QC-FD-28 · 电控高压共轨柴油发动机实训台（依维柯）

HYD-QC-FD-28 电控高压共轨柴油发动机实训台（依维柯）一、电控高压共轨柴油发动机实训台产品简介本实训考核装置采用依维柯8143共轨电控柴油发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对柴油发动机电控系统有更为直观的认识。发动机可正常启动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发…

HYD-QC-FD-28电控高压共轨柴油发动机实训台（依维柯）

一、电控高压共轨柴油发动机实训台产品简介
本实训考核装置采用依维柯8143共轨电控柴油发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对柴油发动机电控系统有更为直观的认识。
发动机可正常启动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型故障设置，包括电路、气路和油路故障，完成对学生的综合技能考核。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、电控高压共轨柴油发动机实训台功能特点
1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面经喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、电控高压共轨柴油发动机实训台技术型号
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
四、电控高压共轨柴油发动机实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	组合仪表		套	1
3	发动机控制电脑(ECU)		台	1
4	诊断座	OBDⅡ	个	1
5	点火开关		个	1
6	电控高压共轨柴油发动机总成		套	1
7	燃油箱	10L	个	1
8	油门控制装置		套	1
9	进、排气管		套	1
10	水箱(含保护罩)		套	1
11	冷却电子风扇	12V，80W	个	2
12	空气滤清器及进气管	原车	套	1
13	蓄电池	12V 80Ah	台	1
14	继电器	含：主继电器、起动继电器、冷却风扇继电器、预热继电器等	套	1
15	保险丝盒		个	1
16	电源总开关	50A	个	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1

HYD-QC-FD-27 · 电控高压共轨柴油发动机实训台（哈弗）

HYD-QC-FD-27 电控高压共轨柴油发动机实训台（哈弗）一、电控高压共轨柴油发动机实训台产品简介本实训考核装置采用长城GW2.8TC高压共轨柴油发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数…

HYD-QC-FD-27电控高压共轨柴油发动机实训台（哈弗）

一、电控高压共轨柴油发动机实训台产品简介
本实训考核装置采用长城GW2.8TC高压共轨柴油发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、电控高压共轨柴油发动机实训台功能特点
1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、电控高压共轨柴油发动机实训台技术型号
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、移动脚轮：120*80mm
五、电控高压共轨柴油发动机实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	组合仪表		套	1
3	发动机控制电脑(ECU)		台	1
4	诊断座	OBDⅡ	个	1
5	点火开关		个	1
6	电控高压共轨柴油发动机总成		套	1
7	燃油箱	10L	个	1
8	油门控制装置		套	1
9	进、排气管		套	1
10	水箱(含保护罩)		套	1
11	冷却电子风扇	12V，80W	个	2
12	空气滤清器及进气管	原车	套	1
13	蓄电池	12V 80Ah	台	1
14	继电器	含：主继电器、起动继电器、冷却风扇继电器、预热继电器等	套	1
15	保险丝盒		个	1
16	电源总开关	50A	个	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1

HYD-QC-FD-26 · 电控汽油发动机运行实训台(东风雪铁龙爱丽舍)

HYD-QC-FD-26 电控汽油发动机运行实训台(东风雪铁龙爱丽舍) 一、电控汽油发动机运行实训台产品简介该设备采用爱丽舍1.6L电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二．电控汽油发动机运行…

HYD-QC-FD-26电控汽油发动机运行实训台(东风雪铁龙爱丽舍)

一、电控汽油发动机运行实训台产品简介
该设备采用爱丽舍1.6L电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机运行实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机运行实训台技术型号
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形:1500*1000*1700mm(长*宽*高）
四．电控汽油发动机运行实训台基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-24 · 电控汽油发动机运行实训台(五菱465/B15)

HYD-QC-FD-24 电控汽油发动机运行实训台(五菱465/B15) 一、电控汽油发动机运行实训台产品简介该设备采用五菱465电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。二．电控汽油发动机运行实训台功能特点 1.真实可运行…

HYD-QC-FD-24电控汽油发动机运行实训台(五菱465/B15)
一、电控汽油发动机运行实训台产品简介该设备采用五菱465电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。
二．电控汽油发动机运行实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机运行实训台技术参数
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形:1500*1000*1700mm(长*宽*高）
四．电控汽油发动机运行实训台基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-23 · 电控汽油发动机运行实训台(现代起亚智跑)

HYD-QC-FD-23 电控汽油发动机运行实训台(现代起亚智跑) 一、电控汽油发动机实训台产品简介该设备采用现代起亚智跑电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二．电控汽油发动机实训台功能特…

HYD-QC-FD-23电控汽油发动机运行实训台(现代起亚智跑)

一、电控汽油发动机实训台产品简介
该设备采用现代起亚智跑电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机实训台技术型号
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形:1500*1000*1700mm(长*宽*高）
四．电控汽油发动机实训台基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-22 · 电控汽油发动机运行实训台(现代起亚K5)

HYD-QC-FD-22 电控汽油发动机运行实训台(现代起亚K5) 一、电控汽油发动机运行实训台产品简介该设备采用现代起亚K5(G4KD)电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二．电控汽油发…

HYD-QC-FD-22电控汽油发动机运行实训台(现代起亚K5)

一、电控汽油发动机运行实训台产品简介
该设备采用现代起亚K5(G4KD)电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机运行实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机运行实训台技术型号
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形:1500*1000*1700mm(长*宽*高）
四．电控汽油发动机运行实训台基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-18 · 电控汽油发动机运行实训台(长安)

HYD-QC-FD-18 电控汽油发动机运行实训台(长安) 一、产品简介该设备采用电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。本实…

HYD-QC-FD-18电控汽油发动机运行实训台(长安)

一、产品简介
该设备采用电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．功能特点
1、真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2、实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3、实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6、实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8、实训台配备有电源总开关、防护保护装置。
9、实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．技术型号
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形:1500*1000*1700mm(长*宽*高）
四．基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-16 · 电控汽油发动机运行实训台(丰田凯美瑞1AZ)

HYD-QC-FD-16 电控汽油发动机运行实训台(丰田凯美瑞1AZ) 一、电控汽油发动机运行实训台产品简介本实训考核装置采用丰田2AZ-FE电控发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动…

HYD-QC-FD-16电控汽油发动机运行实训台(丰田凯美瑞1AZ)

一、电控汽油发动机运行实训台产品简介
本实训考核装置采用丰田2AZ-FE电控发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。
本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
二．电控汽油发动机运行实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机运行实训台技术型号
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形:1500*1000*1700mm(长*宽*高）
四．电控汽油发动机运行实训台基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	消声器	套	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-15 · 电控汽油发动机运行实训台(丰田卡罗拉2ZR)

HYD-QC-FD-15 电控汽油发动机运行实训台(丰田卡罗拉2ZR) 一、电控汽油发动机运行实训台产品简介电控汽油发动机运行实训台采用丰田2ZR电控发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对发动机电控系统有更为直观的认识。本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽…

HYD-QC-FD-15电控汽油发动机运行实训台(丰田卡罗拉2ZR)

一、电控汽油发动机运行实训台产品简介
电控汽油发动机运行实训台采用丰田2ZR电控发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对发动机电控系统有更为直观的认识。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．技术型号
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形:1500*1000*1700mm(长*宽*高）
四．基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带消声器	套	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-14 · 电控汽油发动机运行实训台(丰田卡罗拉1ZR)

HYD-QC-FD-14 电控汽油发动机运行实训台(丰田卡罗拉1ZR) 一、电控汽油发动机运行实训台产品简介电控汽油发动机运行实训台采用丰田1ZR-FE电控发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对发动机电控系统有更为直观的认识。本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业…

HYD-QC-FD-14电控汽油发动机运行实训台(丰田卡罗拉1ZR)

一、电控汽油发动机运行实训台产品简介
电控汽油发动机运行实训台采用丰田1ZR-FE电控发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对发动机电控系统有更为直观的认识。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机运行实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．电控汽油发动机运行实训台技术型号
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、外形:1500*1000*1700mm(长*宽*高）
四．电控汽油发动机运行实训台基本配置（每台）

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm2	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束		套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒		个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表		套	1
17	执行器显示的发光二极管		套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带全新消声器	套	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-FD-36 · 电控柴油发动机实训台（宝来TDI）

HYD-QC-FD-36 电控柴油发动机实训台（宝来TDI）一、电控柴油发动机实训台产品简介本实训考核装置采用大众TDI直喷式涡轮增压共轨电控柴油发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对柴油发动机电控系统有更为直观的认识。发动机可正常启动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动…

HYD-QC-FD-36电控柴油发动机实训台（宝来TDI）

一、电控柴油发动机实训台产品简介
本实训考核装置采用大众TDI直喷式涡轮增压共轨电控柴油发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对柴油发动机电控系统有更为直观的认识。
发动机可正常启动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型故障设置，包括电路、气路和油路故障，完成对学生的综合技能考核。
二、电控柴油发动机实训台功能特点
1.真实可运行的电控柴油发动机(加速/减速/怠速工况正常），充分展示电控柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、电控柴油发动机实训台技术型号
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
四、电控柴油发动机实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	组合仪表		套	1
3	发动机控制电脑(ECU)		台	1
4	诊断座		个	1
5	点火开关		个	1
6	电控柴油发动机总成		套	1
7	燃油箱	10L	个	1
8	油门控制装置		套	1
9	进、排气管		套	1
10	水箱(含保护罩)		套	1
11	冷却电子风扇	12V，80W	个	2
12	空气滤清器及进气管	原车	套	1
13	蓄电池	12V 80Ah	台	1
14	继电器	含：主继电器、起动继电器、冷却风扇继电器、预热继电器等	套	1
15	保险丝盒		个	1
16	电源总开关	50A	个	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1

HYD-QC-FD-8 · 电控柴油发动机实训台（捷达SDI）

HYD-QC-FD-8 电控柴油发动机实训台（捷达SDI）一. 汽车发动机电控柴油实训台概述本实训考核装置采用大众SDI电控柴油发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对柴油发动机电控系统有更为直观的认识。发动机可正常启动、运转、加速，基本参数与原车一致。可利用汽车专用解码器(检测发动机动态数据流和静…

HYD-QC-FD-8电控柴油发动机实训台（捷达SDI）

一. 汽车发动机电控柴油实训台概述
本实训考核装置采用大众SDI电控柴油发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对柴油发动机电控系统有更为直观的认识。
发动机可正常启动、运转、加速，基本参数与原车一致。可利用汽车专用解码器(检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型故障设置，包括电路、气路和油路故障，完成对学生的综合技能考核。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽
车维修工等相关工种的汽车教学培训。
二、电控柴油发动机实训台功能特点
1.真实可运行的电控柴油发动机(加速/减速/怠速工况正常），充分展示电控柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、电控柴油发动机实训台技术参数
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机车型
4、油箱容积：10L
5、工作温度：-40℃～+50℃
四、电控柴油发动机实训台实训项目
1.汽车解码器基本操作实训
2.汽车发动机电控系统基本调整及匹配实训
3.汽车发动机电控系统执行元件诊断实训
4.汽车发动机电控系统数据流分析实训
5.汽车防盗系统匹配及数据流分析实训
6.汽车发动机电控系统综合实训
7.汽车发动机电控系统常见故障诊断实训

HYD-QC-FD-7 · 汽车发动机电控实训台(别克君威)

HYD-QC-FD-7 汽车发动机电控实训台(别克君威) 一. 汽车发动机电控实训台概述本实训考核装置采用通用别克君威发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽…

HYD-QC-FD-7汽车发动机电控实训台(别克君威)

一. 汽车发动机电控实训台概述
本实训考核装置采用通用别克君威发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、结构组成
别克V6电控汽油发动机总成、原车发动机控制电脑、防盗模块、组合仪表、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、任务驱动教学模式的实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
三、功能特点
1．发动机运转正常。
2．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障。具体内容详见故障模拟设置装置说明。
3．电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4．指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
5．配备原车诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
6．实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
7．实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
8．实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
9．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
四、技术参数
1．外形尺寸：1650mm X 1000mm X 1850mm（长X宽X高）
2．工作电源：12V/60AH蓄电池
3．油箱容积：10L
4．工作温度：-50℃～50℃、
五、实训项目
1.汽车解码器基本操作实训
2.汽车发动机电控系统基本调整及匹配实训
3.汽车发动机电控系统执行元件诊断实训
4.汽车发动机电控系统数据流分析实训
5.汽车防盗系统匹配及数据流分析实训
6.汽车发动机电控系统综合实训
7.汽车发动机电控系统常见故障诊断实训
六、故障设置功能
故障设置采用手动方式进行，可设置单个电路故障38个，气路故障2个，传感器模拟故障5个，并可通过2个手动调节阀模拟设置多种油路故障现象(如油管堵塞、油压过高、回油不畅、油管泄露和供油不足等)；还可以根据需要设置复合故障类型，其故障类型包括以下六大类:
1.汽车传感器类故障
2.汽车执行器类故障
3.汽车起动类故障
4.汽车防盗系统类故障
5.汽车气路类故障
6.汽车油路类故障

HYD-QC-FD-6 · 汽车发动机电控系统实训台(本田雅阁)

HYD-QC-FD-6汽车发动机电控系统实训台(本田雅阁) 一. 汽车发动机电控实训台概述本实训考核装置采用本田F23A发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用…

HYD-QC-FD-6汽车发动机电控系统实训台(本田雅阁)

一. 汽车发动机电控实训台概述
本实训考核装置采用本田F23A发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．汽车发动机电控实训台结构组成
发动机总成、原车发动机控制电脑、防盗电脑、组合仪表、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。
三．汽车发动机电控实训台主要用途
1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
四．汽车发动机电控实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
五．技术性能
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
7、外形:1500*1000*1700mm(长*宽*高）
六、实训项目
1.汽车解码器基本操作实训
2.汽车发动机电控系统基本调整及匹配实训
3.汽车发动机电控系统执行元件诊断实训
4.汽车发动机电控系统数据流分析实训
5.汽车防盗系统匹配及数据流分析实训
6.汽车发动机电控系统综合实训
7.汽车发动机电控系统常见故障诊断实训
七、故障设置功能
故障设置采用手动方式进行，可设置单个电路故障38个，气路故障2个，传感器模拟故障5个，并可通过2个手动调节阀模拟设置多种油路故障现象(如油管堵塞、油压过高、回油不畅、油管泄露和供油不足等)；还可以根据需要设置复合故障类型，其故障类型包括以下六大类:
1.汽车传感器类故障
2.汽车执行器类故障
3.汽车起动类故障
4.汽车防盗系统类故障
5.汽车气路类故障
6.汽车油路类故障

HYD-QC-FD-5-2363 · 汽车发动机电控实训台(丰田威驰)

HYD-QC-FD-5 汽车发动机电控实训台(丰田威驰) 一. 汽车发动机电控实训台概述汽车发动机电控实训台采用丰田5A－FE发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故…

HYD-QC-FD-5汽车发动机电控实训台(丰田威驰)

一. 汽车发动机电控实训台概述
汽车发动机电控实训台采用丰田5A－FE发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．汽车发动机电控实训台结构组成
发动机总成、原车发动机控制电脑、防盗电脑、组合仪表、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。
三．汽车发动机电控实训台主要用途
1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
四．汽车发动机电控实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
五．技术性能
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
7、外形:1500*1000*1700mm(长*宽*高）
六、实训项目
1.汽车解码器基本操作实训
2.汽车发动机电控系统基本调整及匹配实训
3.汽车发动机电控系统执行元件诊断实训
4.汽车发动机电控系统数据流分析实训
5.汽车防盗系统匹配及数据流分析实训
6.汽车发动机电控系统综合实训
7.汽车发动机电控系统常见故障诊断实训
七、故障设置功能
故障设置采用手动方式进行，可设置单个电路故障38个，气路故障2个，传感器模拟故障5个，并可通过2个手动调节阀模拟设置多种油路故障现象(如油管堵塞、油压过高、回油不畅、油管泄露和供油不足等)；还可以根据需要设置复合故障类型，其故障类型包括以下六大类:
1.汽车传感器类故障
2.汽车执行器类故障
3.汽车起动类故障
4.汽车防盗系统类故障
5.汽车气路类故障
6.汽车油路类故障

HYD-QC-FD-1-2364 · 电控汽油发动机运行实训台弘毅道教学

HYD-QC-FD-1电控汽油发动机运行实训台

一、电控汽油发动机运行实训台产品简介
电控汽油发动机运行实训台采用大众AJR型式发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成、防盗系统和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二．电控汽油发动机运行实训台结构组成
发动机总成、原车发动机控制电脑、防盗电脑、组合仪表、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。
三．电控汽油发动机运行实训台主要用途
1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
四．电控汽油发动机运行实训台功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
五、智能无线考核系统功能
采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统（包含在无线网络智能化考评系统中）。数字触摸键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
A．教师操作
联网考核
使用密码登录系统，设置数据库路。系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储
考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复
脱机考核，教师登录，故障设置与恢复，时间设置，设备号设置，考核开始
B．学生操作学号查询，故障解除，时间查询，分数查，设备号查询
六．技术规格
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机型号
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
7、外形:1500*1000*1700mm(长*宽*高）
七．使用环境

室外温度	-50℃～50℃
交流电源	配套蓄电池的充电机
工作电源	12V/60AH蓄电池
排污配套	实训场所另配套发动机尾气排污装置
气压配套	无
冷却系统	1．冷却系统液位正常 2．建议用户使用发动机专用冷却液 3. 冬天使用发动机专用防冻剂
油料配套	1．汽油发动机专用润滑油 2．92#汽油
电解液	配套蓄电池使用定期检查蓄电池的电解液液位

八．教学项目

序号	教学项目	项目描述
一	结构与原理认识	1．结构与原理认知 2．结构与原理了解 3．配合教学资料使用
二	结构与原理讲授	1.结构与原理讲授 2.配合教学资料使用
三	理论与实践同步	1．结构与原理认知 2．结构与原理了解 3．结构与原理讲授 4．理论与实践同步实际操作 5．传感器及工作线路检测 6．执行器及工作线路检测 7．防盗系统匹配（个别发动机型号不同，可能有所变动） 8．故障码及数据流的检测 9．执行元件匹配操作（个别发动机型号不同，可能有所变动） 10．执行器与传感器波形的检测 11.发动机控制单元ECU的检测 12．配合教学资料使用
四	演示与观摩实训	1．演示与观摩实训 2．结构与原理了解 3．结构与原理讲授 4．配合教学资料使用
五	拆装与维护实训	1．传感器的拆装 2．执行器的拆装 3．发动机的保养维护 3.1火花塞的更换 3.2空气滤清器的更换 3.3燃油滤清器的更换 3.4机油滤清器的更换 3.5机油的更换 3.6发电机皮带的更换与调整 3.6正时皮带的更换与调整 4．配合教学资料使用
六	检测与维修实训	1.传感器及工作线路检测与维修 2.执行器及工作线路检测与维修 3.ECU 各端子检测与维修 4.执行器与传感器波形的检测 5.发动机防盗系统及工作线路检测与维修 6.气缸压力的检测 7.燃油压力的检测 8.真空度的检测 9.点火正时的检测 10.燃油喷射系统的检测与维修 11.进气控制系统的检测与维修 12.点火控制系统的检测与维修 13.排放控制系统的检测与维修 14.故障码的检测 15.数据流的检测 16.ECU的模拟仿真与实际测试
七	故障模拟与考核	1.传感器故障模拟与考核 2.执行器故障模拟与考核 3.防盗系统故障模拟与考核 4.ECU线路故障模拟与考核 5.故障模拟与考核数量：1-36个节点（常规） 6.故障模拟与考核类型：①线路开路（常规）；②信号短路；③信号偏离； 7.故障模拟与考核系统，可根据用户实际使用进行调整。 8.汽车职业技能考核强化实战训练 9.汽车职业技能考核-发动机故障诊断与排除等内容专项考核
八	故障诊断与排除	1.传感器故障诊断与排除 2.执行器故障诊断与排除 3.防盗系统故障诊断与排除 4.ECU线路故障诊断与排除 5.燃油喷射系统故障诊断与排除 6.进气控制系统故障诊断与排除 7.点火控制系统故障诊断与排除 8.排放控制系统故障诊断与排除 9.故障码故障诊断与排除 10.电控系统电路故障诊断与排除 11.发动机油电路系统综合故障诊断与排除

HYD-QC-3 · 全车电器接线考核综合实训台(大众STN3000)

HYD-QC-3全车电器接线考核综合实训台(大众STN3000) 一.产品简介采用大众3000型全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。二.功能特点 1.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。 2.操纵各开关，可真实演示汽车电器各系…

HYD-QC-3全车电器接线考核综合实训台(大众STN3000)

一.产品简介
采用大众3000型全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。

二.功能特点
1.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
2.操纵各开关，可真实演示汽车电器各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
4.模块上有接线检测端子和电路原理图，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.落地移动式结构：限度降低了实训台的占地面积、空间浪费和实训室工位数量的紧缺性；
6.模块结构：整体式;
7.各模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
8.整体台架带有滚轮，方便设备的移动。
三.技术规格
1.电源电压：220V交流、50HZ
2.工作电压：12V
3.外形尺寸（约）：2080×700×1900mm(长×宽×高)
4.动力电源：三相四线(或三相五线)380V±10% 50Hz
5.工作电压：直流12V
6.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min
四.基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	诊断座	原车	个	1
4	点火开关	原车	个	1
5	组合仪表	原车	套	1
6	组合开关	原车	套	1
7	左右前大灯总成	原车	套	1
8	左右前雾灯	原车	套	1
9	左右转向灯	原车	套	1
10	左右转向边灯	原车	套	1
11	左右组合尾灯	原车	套	1
12	牌照灯	原车	套	1
13	高位刹车灯	原车	个	1
14	灯光开关	原车	套	1
15	刹车灯开关	原车	套	1
16	倒车灯开关	原车	套	1
17	危险灯开关	原车	套	1
18	线束		套	1
19	雨刮总成	原车	套	1
20	雨刮控制器	原车	个	1
21	喷水电机	原车	套	1
22	喷水壶	原车	套	1
23	喇叭	原车	个	2
24	喇叭继电器	原车	个	1
25	X触点继电器	原车	个	1
26	雾灯继电器	原车	个	1
27	无分电器点火系统	含点火器总成、火花塞、曲轴位置传感器	套	1
28	模拟喷油嘴指示灯		套	1
29	燃油泵继电器	原车	个	1
30	燃油泵指示灯	原车	个	1
31	曲轴位置传感器及信号轮	原车	套	1
32	电动窗主开关	原车	套	1
33	左右前车门电脑	原车	个	1
34	舒适电脑	原车	个	1
35	右前门锁电机	原车	套	1
36	左右后电动窗电机	原车	套	1
37	左右后电动窗开关	原车	套	1
38	左右后门锁电机	原车	套	1
39	汽车音响总成	原车	套	1
40	扬声器	6"，200W	对	1
41	起动机总成	原车	台	1
42	发电机总成	原车	台	1
43	三相异步电动机	YT 100L1-4	台	1
44	蓄电池	12V 45Ah	台	1
45	保险丝盒		个	2
46	电源总开关	50A	个	1
47	移动台架(带自锁脚轮装置)	2080×700×1800mm(长×宽×高)	台	1
48	实验插接线		套	1
49	教师手册		套	1
50	合格证与保修卡		套	1

HYD-QC-2 · 全车电器接线考核综合实训台(大众帕萨特)

HYD-QC-2全车电器接线考核综合实训台(大众帕萨特) 一、产品简介采用全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。 HYD-QC-2全车电器接线考核综合实训台(大众帕萨特) 二、功能特点 1.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。 …

HYD-QC-2全车电器接线考核综合实训台(大众帕萨特)

一、产品简介
采用全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。
HYD-QC-2全车电器接线考核综合实训台(大众帕萨特)
二、功能特点
1.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
2.操纵各开关，可真实演示汽车电器各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
4.模块上有接线检测端子和电路原理图，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.落地移动式结构：限度降低了实训台的占地面积、空间浪费和实训室工位数量的紧缺性；
6.模块结构：整体式;
7.各模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
8.整体台架带有滚轮，方便设备的移动。
三、技术规格
1.电源电压：220V交流、50HZ
2.工作电压：12V
3.外形尺寸（约）：2080×700×1900mm(长×宽×高)
4.动力电源：三相四线(或三相五线)380V±10% 50Hz
5.工作电压：直流12V
6.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	诊断座	原车	个	1
4	点火开关	原车	个	1
5	组合仪表	原车	套	1
6	组合开关	原车	套	1
7	左右前大灯总成	原车	套	1
8	左右前雾灯	原车	套	1
9	左右转向灯	原车	套	1
10	左右转向边灯	原车	套	1
11	左右组合尾灯	原车	套	1
12	牌照灯	原车	套	1
13	高位刹车灯	原车	个	1
14	灯光开关	原车	套	1
15	刹车灯开关	原车	套	1
16	倒车灯开关	原车	套	1
17	危险灯开关	原车	套	1
18	线束		套	1
19	雨刮总成	原车	套	1
20	雨刮控制器	原车	个	1
21	喷水电机	原车	套	1
22	喷水壶	原车	套	1
23	喇叭	原车	个	2
24	喇叭继电器	原车	个	1
25	X触点继电器	原车	个	1
26	雾灯继电器	原车	个	1
27	无分电器点火系统	含点火器总成、火花塞、曲轴位置传感器	套	1
28	模拟喷油嘴指示灯		套	1
29	燃油泵继电器	原车	个	1
30	燃油泵指示灯	原车	个	1
31	曲轴位置传感器及信号轮	原车	套	1
32	电动窗主开关	原车	套	1
33	左右前车门电脑	原车	个	1
34	舒适电脑	原车	个	1
35	右前门锁电机	原车	套	1
36	左右后电动窗电机	原车	套	1
37	左右后电动窗开关	原车	套	1
38	左右后门锁电机	原车	套	1
39	汽车音响总成	原车	套	1
40	扬声器	6"，200W	对	1
41	起动机总成	原车	台	1
42	发电机总成	原车	台	1
43	三相异步电动机	YT 100L1-4	台	1
44	蓄电池	12V 45Ah	台	1
45	保险丝盒		个	2
46	电源总开关	50A	个	1
47	移动台架(带自锁脚轮装置)	2080×700×1800mm(长×宽×高)	台	1
48	实验插接线		套	1
49	教师手册		套	1
50	合格证与保修卡		套	1

HYD-QC-4 · 全车电器接线考核综合实训台(大众捷达)

HYD-QC-4全车电器接线考核综合实训台(大众捷达) 一.产品简介采用大众捷达全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。二.功能特点 1.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。 2.操纵各开关，可真实演示汽车电器各系统的工作过程…

HYD-QC-4全车电器接线考核综合实训台(大众捷达)

一.产品简介
采用大众捷达全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。
二.功能特点
1.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
2.操纵各开关，可真实演示汽车电器各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
4.模块上有接线检测端子和电路原理图，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.落地移动式结构：限度降低了实训台的占地面积、空间浪费和实训室工位数量的紧缺性；
6.模块结构：整体式;
7.各模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
8.整体台架带有滚轮，方便设备的移动。
三.技术规格
1.电源电压：220V交流、50HZ
2.工作电压：12V
3.适用于全车电器的故障排除
4.外形尺寸（约）：2080×700×1900mm(长×宽×高)
5.动力电源：三相四线(或三相五线)380V±10% 50Hz
6.工作电压：直流12V
7.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min
四.基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	诊断座	原车	个	1
4	点火开关	原车	个	1
5	组合仪表	原车	套	1
6	组合开关	原车	套	1
7	左右前大灯总成	原车	套	1
8	左右前雾灯	原车	套	1
9	左右转向灯	原车	套	1
10	左右转向边灯	原车	套	1
11	左右组合尾灯	原车	套	1
12	牌照灯	原车	套	1
13	高位刹车灯	原车	个	1
14	灯光开关	原车	套	1
15	刹车灯开关	原车	套	1
16	倒车灯开关	原车	套	1
17	危险灯开关	原车	套	1
18	线束		套	1
19	雨刮总成	原车	套	1
20	雨刮控制器	原车	个	1
21	喷水电机	原车	套	1
22	喷水壶	原车	套	1
23	喇叭	原车	个	2
24	喇叭继电器	原车	个	1
25	X触点继电器	原车	个	1
26	雾灯继电器	原车	个	1
27	无分电器点火系统	含点火器总成、火花塞、曲轴位置传感器	套	1
28	模拟喷油嘴指示灯		套	1
29	燃油泵继电器	原车	个	1
30	燃油泵指示灯	原车	个	1
31	曲轴位置传感器及信号轮	原车	套	1
32	电动窗主开关	原车	套	1
33	左右前车门电脑	原车	个	1
34	舒适电脑	原车	个	1
35	右前门锁电机	原车	套	1
36	左右后电动窗电机	原车	套	1
37	左右后电动窗开关	原车	套	1
38	左右后门锁电机	原车	套	1
39	汽车音响总成	原车	套	1
40	扬声器	6"，200W	对	1
41	起动机总成	原车	台	1
42	发电机总成	原车	台	1
43	三相异步电动机	YT 100L1-4	台	1
44	蓄电池	12V 45Ah	台	1
45	保险丝盒		个	2
46	电源总开关	50A	个	1
47	移动台架(带自锁脚轮装置)	2080×700×1800mm(长×宽×高)	台	1
48	实验插接线		套	1
49	教师手册		套	1
50	合格证与保修卡		套	1

HYD-QC-5 · 全车电器接线考核综合实训台(网孔式A型)

HYD-QC-5全车电器接线考核综合实训台(网孔式A型) 一.产品简介采用科鲁兹全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。二.功能特点 1.冷板冲压成形的网孔式实训板安装真实原车材料,系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。 2.操…

HYD-QC-5全车电器接线考核综合实训台(网孔式A型)

一.产品简介
采用科鲁兹全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。
二.功能特点
1.冷板冲压成形的网孔式实训板安装真实原车材料,系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
2.操纵各开关，可真实演示汽车电器各系统的工作过程。
3.设备经特殊工艺喷涂底漆处理；线束与接线检测端子外露；学员可直观对照实物，认识和分析汽车整车电器各系统的工作原理。
4网孔实训板上有接线检测端子，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.落地移动式结构：限度降低了实训台的占地面积、空间浪费和实训室工位数量的紧缺性；
6.模块结构：整体式;
7.各模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
8.整体台架带有滚轮，方便设备的移动。
9.无原理图板设计,更加接近真实车辆电器维修情境的训练。
三.技术规格
1.电源电压：220V交流、50HZ
2.工作电压：12V
3.外形尺寸（约）：2000×700×1700mm(长×宽×高)
4.动力电源：三相四线(或三相五线)380V±10% 50Hz
5.工作电压：直流12V
6.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min
四.基本配置（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	诊断座	原车	个	1
4	点火开关	原车	个	1
5	组合仪表	原车	套	1
6	组合开关	原车	套	1
7	左右前大灯总成	原车	套	1
8	左右前雾灯	原车	套	1
9	左右转向灯	原车	套	1
10	左右转向边灯	原车	套	1
11	左右组合尾灯	原车	套	1
12	牌照灯	原车	套	1
13	高位刹车灯	原车	个	1
14	灯光开关	原车	套	1
15	刹车灯开关	原车	套	1
16	倒车灯开关	原车	套	1
17	危险灯开关	原车	套	1
18	线束	弘毅道	套	1
19	雨刮总成	原车	套	1
20	雨刮控制器	原车	个	1
21	喷水电机	原车	套	1
22	喷水壶	原车	套	1
23	喇叭	原车	个	2
24	喇叭继电器	原车	个	1
25	X触点继电器	原车	个	1
26	雾灯继电器	原车	个	1
27	无分电器点火系统	含点火器总成、火花塞、曲轴位置传感器	套	1
28	模拟喷油嘴指示灯		套	1
29	燃油泵继电器	原车	个	1
30	燃油泵指示灯	原车	个	1
31	曲轴位置传感器及信号轮	原车	套	1
32	电动窗主开关	原车	套	1
33	左右前车门电脑	原车	个	1
34	舒适电脑	原车	个	1
35	右前门锁电机	原车	套	1
36	左右后电动窗电机	原车	套	1
37	左右后电动窗开关	原车	套	1
38	左右后门锁电机	原车	套	1
39	汽车音响总成	原车	套	1
40	扬声器	6"，200W	对	1
41	起动机总成	原车	台	1
42	发电机总成	原车	台	1
43	三相异步电动机	YT 100L1-4	台	1
44	蓄电池	12V 45Ah	台	1
45	保险丝盒		个	2
46	电源总开关	50A	个	1
47	移动台架(带自锁脚轮装置)	2000×700×1700mm(长×宽×高) 底座带工具柜	台	1
48	实验插接线		套	1
49	教师手册		套	1
50	合格证与保修卡		套	1

HYD-QC-6 · 桑塔纳2000GSI型全车电器电路实训台

HYD-QC-6桑塔纳2000GSI型全车电器电路实训台一、产品简介本产品以桑塔纳2000时代超人全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、电动后视镜系统、音响等各系统的组成结构和工作原理及过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。二、主…

HYD-QC-6桑塔纳2000GSI型全车电器电路实训台

一、产品简介
本产品以桑塔纳2000时代超人全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、电动后视镜系统、音响等各系统的组成结构和工作原理及过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。
本实训台功能齐全、操作方便、安全可靠。
二、主要用途
1、适用于各类型院校及培训机构对汽车电器理论和维修实训的实训教学需要。
2、适用于各类型院校及培训机构对汽车电器模块各单元教学需要。
3、适用于汽车理实一体化教学模式的教学需要。
4、适用于现场教学的教学模式的教学需要。
5、适用于行动导向教学模式的教学需要。
6、适用于工艺化教学模式的教学需要。
7、适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8、适用于模块化教学模式的教学需要。
9、适用于汽车职业技能鉴定考核的需要。
10、适用于汽车电器各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三、结构组成
灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。
四、功能特点
1、可运行全车电器系统，展示全车电器系统的组成结构及原理。
2、操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。
3、故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4、喷油器脉冲等各执行元器件用LED 灯显示工作状态。
5、面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
6、面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
7、配备原车故障检测通讯的诊断座，可使用电脑诊断仪对电器电控系统读取故障码和数据流等。
8、实训台面板上绘有原车一致的彩色喷绘电路图，4mm铝塑板直接喷绘彩色原理图，学员可直观对照原理电路图和系统实物，认识和分析各控制系统的工作原理。
9、实训台加装蓄电池的电源总开关等安全保护装置。
10、系统采用的动态故障演示分析系统。
采用7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。系统触控屏上能实时显示系统彩色线路图，且在线路图上通过触控操作能实时设置系统故障，系统电路图画面能实时显示电压、电流、温度等工作状态。学生通过学生登录窗口登录可进行排故训练，系统集成USB端口可直接导出实验数据，系统集成历史数据查询功能、历史数据曲线功能、实时数据曲线功能。
11、无线智能实验室管理考核系统
1、系统采用的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、集成无线实验电源管理系统，通过手持移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
4、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
12、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
13、配备有使用说明书、实验指导书等相关资料。
五、外形与颜色
1、设备外形
台式：2080×1280×750mm (长×宽×高)
2、设备颜色
亚光灰/深灰（用户可选择各种颜色）
六．制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：50mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
七、技术指标
1、动力电源：220V交流电压；
2、工作电压：12V直流电压；
3、工作温度：-50℃～50℃；
4、蓄电池：60AH/12V

汽车电器实训台系列：

序号	名称	型号	备注
1	北京现代伊兰特全车电器实训台	现代伊兰特	可选各车型
2	桑塔纳时代超人全车电器实训台	时代超人	可选各车型
3	捷达全车电器实训台	捷达2V	可选各车型
4	帕萨特全车电器实训台	帕萨特B5	可选各车型
5	奥迪A6全车电器实训台	1.8L	可选各车型
6	别克君威全车电器实训台	2.5L	可选各车型
7	别克凯越全车电器实训台	1.6L	可选各车型
8	本田雅阁全车电器实训台	2.0L	可选各车型
9	奇瑞瑞虎全车电器实训台	瑞虎	可选各车型
10	柴油车全车电器实训台	国产柴油车	可选各车型
11	汽油车全车电器实训台	国产传统汽油车	可选各车型
12	金杯全车电器实训台	6480	可选各车型
13	通用五菱全车电器实训台	通用五菱	可选各车型
14	悦达全车电器实训台	悦达	可选各车型
15	桑塔纳2000型全车电器实训台	桑塔纳2000型	可选各车型
16	桑塔纳3000型全车电器实训台	桑塔纳3000型	可选各车型
17	捷达5V型全车电器实训台	捷达5V型	可选各车型
18	日产全车电器实训台	阳光	可选各车型
19	丰田卡罗拉全车电器实训台	卡罗拉	可选各车型
20	丰田威驰全车电器实训台	威驰	可选各车型
21	宝来全车电器实训台	宝来	可选各车型
22	长丰全车电器实训台	长丰	可选各车型
23	飞度全车电器实训台	飞度	可选各车型
24	长安蒙迪欧全车电器实训台	长安蒙迪欧	可选各车型
25	雪铁龙全车电器实训台	雪铁龙	可选各车型
26	东风EQ1090全车电器实训台	EQ1090	可选各车型
27	解放CA141全车电器实训台	CA141	可选各车型
28	东风EQ140全车电器实训台	EQ140	可选各车型
29	凯美瑞全车电器实训台	2．0L	可选各车型

HYD-QC-7 · 本田雅阁全车电路电器实验台

HYD-QC-7本田雅阁全车电路电器实验台一、产品简介本产品以本田雅阁2.2L全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、电动后视镜系统、音响等各系统的组成结构和工作原理及过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。二、主要用途 1、适用于各…

HYD-QC-7本田雅阁全车电路电器实验台

一、产品简介
本产品以本田雅阁2.2L全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、电动后视镜系统、音响等各系统的组成结构和工作原理及过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。
本实训台功能齐全、操作方便、安全可靠。
二、主要用途
1、适用于各类型院校及培训机构对汽车电器理论和维修实训的实训教学需要。
2、适用于各类型院校及培训机构对汽车电器模块各单元教学需要。
3、适用于汽车理实一体化教学模式的教学需要。
4、适用于现场教学的教学模式的教学需要。
5、适用于行动导向教学模式的教学需要。
6、适用于工艺化教学模式的教学需要。
7、适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8、适用于模块化教学模式的教学需要。
9、适用于汽车职业技能鉴定考核的需要。
10、适用于汽车电器各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三、结构组成
灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。
四、功能特点
1、可运行全车电器系统，展示全车电器系统的组成结构及原理。
2、操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。
3、故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4、喷油器脉冲等各执行元器件用LED 灯显示工作状态。
5、面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
6、面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
7、配备原车故障检测通讯的诊断座，可使用电脑诊断仪对电器电控系统读取故障码和数据流等。
8、实训台面板上绘有原车一致的彩色喷绘电路图，4mm铝塑板直接喷绘彩色原理图，学员可直观对照原理电路图和系统实物，认识和分析各控制系统的工作原理。
9、实训台加装蓄电池的电源总开关、转动部件防护罩等安全保护装置。
10、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
11、配备有使用说明书、实验指导书等相关资料。
12、无线智能实验室管理考核系统
1、  系统采用的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、  集成无线实验电源管理系统，通过手持移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、  集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
4、  学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
五、外形与颜色
.1、设备外形
立式: 2080×650×1800mm (长×宽×高)
2、设备颜色
亚光灰/深灰（用户可选择各种颜色）
六．制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：50mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
七、技术指标
1、动力电源：220V交流电压；
2、工作电压：12V直流电压；
3、工作温度：-50℃～50℃；
4、蓄电池：60AH/12V

HYD-QC-10 · 汽车基础电器实训考核系统

HYD-QC-10汽车基础电器实训考核系统一、装置教学范围：本产品是用于大专院校、职业学校、汽车修理专业教学之用，通过本产品的演示或实训实操实习，能让学员较快地掌握汽车各大电器系统的构造与控制原理，加快学员对全车电器系统的认识，属于汽车学校教学理想的辅助理解设备。二、装置功能特点： 1．装备分八大模块 1、起动/充电系统 2、发动机点火/喷油系统 3、雨刮系统、 4、灯光照明系统 5、仪表系统 6、音响系统 7电动门窗/电动后视镜等…

HYD-QC-10汽车基础电器实训考核系统

一、装置教学范围：本产品是用于大专院校、职业学校、汽车修理专业教学之用，通过本产品的演示或实训实操实习，能让学员较快地掌握汽车各大电器系统的构造与控制原理，加快学员对全车电器系统的认识，属于汽车学校教学理想的辅助理解设备。
二、装置功能特点：
1．装备分八大模块
1、起动/充电系统
2、发动机点火/喷油系统
3、雨刮系统、
4、灯光照明系统
5、仪表系统
6、音响系统
7电动门窗/电动后视镜等。各模块相互独立且紧密联系，能按照原车操作方式，正常演示原车各大电器工作原理；并可随时拆卸/装配各模块，方便对学员进行全车电器实训考核需要。
2．各模块上部：
1、配电路原理图，各电器整齐系统摆放，每个部件标注名称；
中部：
2、配相对应的线路连接端子
3、下部：配通用的电源、LED工作显示灯、液晶数字表等通用设备。可让学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力。
各模块实训功能简介：
1）起动/充电系统：完整的起动/充电系统电路原理图。外配：三相异步电机带动发电机，动态检测充电系统是否正常工作，同时为用电设备供电。方便教师教学，同时提高学习兴趣。
2）发动机点火/喷油系统：完整的发动机点火/喷油、发动机智能钥匙防盗电路原理图，同时外加：发动机曲轴/速度调节模拟器、喷油LED频率显示灯；可通过正确的跨线方法，动态观察点火/喷油工作工况，通过调节发动机曲轴/速度模拟器，动态观察不同工况下，点火/喷油各种频率脉宽模拟，形象的表达发动机电控系统。
3）雨刮系统：完整的雨刮系统电路图，通过跨线连接后，可按照原车功能，正常演示，雨刮系统：间隙档、低速档、高速档等运行状态，同时配：雨刮低速、雨刮高速、喷水器电机等工作LED显示灯，实时观察各种状态动态变化情况。
4）灯光照明系统：完整的灯光照明系统电路原理图，通过跨线连接后，可按照原车功能，正常演示前大灯/小灯，转向灯，雾灯、刹车灯、倒车灯等照明系统工作状况。便于分析各电器工作原理，线路走向等，为教学与学员理解提供更加简明的方法。
5）仪表系统：完整的仪表教学模块，同时外加各种信号模拟装置，能够真实的展示仪表系统的各种信号提取显示功能。为驾驶提供良好安全隐患信号，大大的避免安全事故发生。
6）音响系统：1.可播放全区域VCD， CD，CD-R/RW，MP3等格式碟片；2.收音可存储本地发射的AM调幅频道（12个）和FM立体声调频（18个）；3.支持外接分压式万能方向盘控制，不破坏原车功能，方便司机操作；4.支持2.0版本U盘；5.二路视频输出，四路音频；一路视频输入，二路音频输入；6 全智能化，人性化操作界面
7）车门系统：完整的电动门窗/电动后视镜电路图，充分展示原车汽车CAN-BUS车门/电动后视镜系统的结构组成和工作原理；可模拟车门防盗系统各种功能，如钥匙启动电动车窗、门锁等功能，能进行钥匙匹配、解锁等实训操作；装原车OBDII诊断座、可连接专用解码器通过CAN-BUS系统对发动机电控系统、防盗系统进行故障码读取、故障码清除、动态数据流读取、波形分析等实验。
3．八工位结构：每个台架共可同时容纳八个实训工位;独立模块化：根据实训内容需要，灵活调换各种实训模块，实现快速方便，一台多用的效果；
4．每个模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
三、装置工艺特点
1．面板电路原理图制造工艺，采用4MM厚，高强度复合铝塑板，激光彩色喷描技术，色彩鲜艳，使用寿命长！
2．台架统一采用4MM厚优质铝合金经特殊工艺加工成型；每个模块采用1.3MM厚优质铸铁外框、面板原理图四周采用1.2MM厚铝合金包边；立式台架整体结构合理、大方，固定稳定，安全系数高。
3．优质20MM后木质合板工作桌，分三层抽屉型、两层大面积资料工具柜，适合摆放实训用连接线、汽车维修资料等。
4．轮脚结构：采用半径：5MM  厚50MM万向带锁尼龙轮脚装置，可固定/行移动式教学。
四、技术性能
1.输入电源：单相～220V±10% 50Hz
2.工作电源：12V直流蓄电池
3.重量：40±10kg
4.工作温度：-40～50℃
5.外形尺寸：2500*100*1800(mm)
五、装置实训项目
1．全车电器系统结构认识
2．全车灯光控制模块系统接线实验
3．仪表控制模块系统接线实验
4．喷油点火防盗控制模块系统接线实验
5．充电控制模块系统接线实验
6．起动控制模块系统接线实验
7．音响控制模块系统接线实验
8．雨刮控制模块系统接线实验
9．车门控制模块系统接线实验
10．全车电器八大模块信号测量
11．全车电器八大模块系统元件测量
12．全车电器八大模块系统综合检测分析

HYD-QC-9 · 全车电器电路技能鉴定考核装置

HYD-QC-9全车电器电路技能鉴定考核装置一、产品特点： 1）、装备分七大模块：1.起动/充电系统、2.发动机点火/喷油系统、3.雨刮系统、4.灯光照明系统、5.仪表系统、6.音响系统、7.电动门窗/电动后视镜等。各模块相互独立且紧密联系，能按照原车操作方式，正常演示原车各大电器工作原理；并可随时拆卸/装配各模块，方便对学员进行全车电器实训考核需要。 2）、各模块上部：1、配电路原理图，各电器整齐系统摆放，每个部件标注名称；中部…

HYD-QC-9全车电器电路技能鉴定考核装置

一、产品特点：
1）、装备分七大模块：1.起动/充电系统、2.发动机点火/喷油系统、3.雨刮系统、4.灯光照明系统、5.仪表系统、6.音响系统、7.电动门窗/电动后视镜等。各模块相互独立且紧密联系，能按照原车操作方式，正常演示原车各大电器工作原理；并可随时拆卸/装配各模块，方便对学员进行全车电器实训考核需要。
2）、各模块上部：1、配电路原理图，各电器整齐系统摆放，每个部件标注名称；中部：2、配相对应的线路连接端子。3、下部：配通用的电源、LED工作显示灯、液晶数字表等通用设备。可让学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力。
二、各模块实训功能要求：
1）、起动/充电系统：完整的起动/充电系统电路原理图。外配： 1.1KW三相异步电机带动发电机，动态检测充电系统是否正常工作，同时为用电设备供电。方便教师教学，同时提高学习兴趣。
2）、发动机点火/喷油系统：完整的发动机点火/喷油、发动机智能钥匙防盗电路原理图，同时外加：发动机曲轴/速度调节模拟器、喷油LED频率显示灯；可通过正确的跨线方法，动态观察点火/喷油工作工况，通过调节发动机曲轴/速度模拟器，动态观察不同工况下，点火/喷油各种频率脉宽模拟，形象的表达发动机电控系统。
3）、雨刮系统：完整的雨刮系统电路图，通过跨线连接后，可按照原车功能，正常演示，雨刮系统：间隙档、低速档、高速档等运行状态，同时配：雨刮低速、雨刮高速、喷水器电机等工作LED显示灯，实时观察各种状态动态变化情况。
4）、灯光照明系统：完整的灯光照明系统电路原理图，通过跨线连接后，可按照原车功能，正常演示前大灯/小灯，转向灯，雾灯、刹车灯、倒车灯等照明系统工作状况。便于分析各电器工作原理，线路走向等，为教学与学员理解提供更加简明的方法。
5）、仪表系统：完整的仪表教学模块，同时外加各种信号模拟装置，能够真实的展示仪表系统的各种信号提取显示功能。为驾驶提供良好安全隐患信号，大大的避免安全事故发生。
6）、音响系统：1 可播放全区域VCD， CD，CD-R/RW，MP3等格式碟片；2 收音可存储本地发射的AM调幅频道（12个）和FM立体声调频（18个）；3 支持外接分压式万能方向盘控制，不破坏原车功能，方便司机操作；4 支持2.0版本U盘；5 二路视频输出，四路音频；一路视频输入，二路音频输入；6 全智能化，人性化操作界面
7）、车门系统：完整的电动门窗/电动后视镜电路图，充分展示原车汽车CAN-BUS车门/电动后视镜系统的结构组成和工作原理；可模拟车门防盗系统各种功能，如钥匙启动电动车窗、门锁等功能，能进行钥匙匹配、解锁等实训操作；装原车OBD－II诊断座、可连接专用解码器通过CAN-BUS系统对发动机电控系统、防盗系统进行故障码读取、故障码清除、动态数据流读取、波形分析等实验。
3、七工位结构：每个台架共可同时容纳七个实训工位;独立模块化：根据实训内容需要，灵活调换各种实训模块，实现快速方便，一台多用的效果；
4 、每个模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
三、装置工艺要求：
1、装备整体采用分式机构设计，外框统一采用40×20×1.5mm,国际标准钢板机械冲压结构架，底架均配40×40×1.5MM   50×50×2.0MM；装备结构稳定、样式新颖、美观大方、安全系数高。
2、面板电路原理图制造工艺，采用5mm厚，高强度复合塑料板，彩色喷绘技术，高强度保护膜制作而成。确保面板结构稳定，同时提高装备档次。
3、配有桌面课本放置区域，规格为：2200×200（长×宽）mm，方便于放置课本资料、轻型检测仪器等；样式新颖，更人性化。
4、轮脚结构：半径：50mm 厚50mm的万向带锁尼龙轮脚装置，可固定/行移动式教学。

HYD-QC-13 · 帕萨特全车电器系统实训台

HYD-QC-13帕萨特全车电器系统实训台（一）产品简介本产品以大众帕萨特全车电器实物为基础，采用立式整体结构，所有元件安真车位置，充分展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、CAN系统（电动车窗系统、电动门锁系统、电动后视镜）雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、…

HYD-QC-13帕萨特全车电器系统实训台

（一）产品简介
本产品以大众帕萨特全车电器实物为基础，采用立式整体结构，所有元件安真车位置，充分展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、CAN系统（电动车窗系统、电动门锁系统、电动后视镜）雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。
（二）结构组成
本设备由国标钢材焊接而成，表面采用烤漆工艺，底部配有带有刹车的万向脚轮，设备后面线束由压线槽整齐排列，下方带有故障设置盒，仿真油箱，转速输出，充电电机等，面板上按原车要求合理摆放整车电器系统的所有部件。
包含：
1.CAN系统
2.灯光系统、
3.仪表系统、
4.点火与喷射系统、
5.起动系统、
6.充电系统、
7.发动机电控系统、
8.发动机防盗系统、
9.信号及喇叭、
10.电动车窗系统、
11.电控门锁及后视镜、
12.雨刮系统、
13.音响系统、
14.故障设置系统等。
（三）功能特点：
1、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。
2.显示功能：
仪表显示单元，实时显示发动机的各项数据，包含冷却水的温度指示，发动机的转速显示，发动机的机油压力显示，发电机的充电显示，等等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示喷油脉宽
3、防盗功能：
可实现对仪表控制单元匹配，防盗钥匙匹配，遥控器设定，CAN网络调试，车门控制，自动升降，防盗起控，防盗解除，防盗匹配，个性化设置等操作
4.自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
5.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6、实验室管理控制系统
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
7、识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，6个不锈钢广告钉固定，美观大方，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
8、在线课程教育学习软件
（1）在线教育系统，提供远程汽车电气培训，汽车发动机培训，动力电池培训，发动机拆装，全新帕萨特整车电路图，PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
9、安全防护功能：
蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池；高速、高温部位，采用安全防护网和不锈钢护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
10、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
11、教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
12、教学指导：实训台配置详细的使用说明书，及该设备的技术资料实训指导书
（四）技术参数
1、外形尺寸：2040mm×750mm×1900mmmm（长×宽×高）；
2、工作电压：12V直流电压；
3、工作温度：-50℃～50℃；
4、油   箱：10L
5、电   机: 220V/1.5KW
6、蓄电池：60AH/12V

HYD-QC-14 · 科鲁兹全车电器实训台

HYD-QC-14科鲁兹全车电器实训台（一）产品简介本产品以科鲁兹全车电器实物为基础，采用立式整体结构，所有元件安真车位置，充分展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、CAN系统（电动车窗系统、电动门锁系统、电动后视镜）雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可…

HYD-QC-14科鲁兹全车电器实训台

（一）产品简介
本产品以科鲁兹全车电器实物为基础，采用立式整体结构，所有元件安真车位置，充分展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、CAN系统（电动车窗系统、电动门锁系统、电动后视镜）雨刮系统、音响等各系统的组成结构和工作过程。
适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。
（二）结构组成
本设备由国标钢材焊接而成，表面采用烤漆工艺，底部配有带有刹车的万向脚轮，设备后面线束由压线槽整齐排列，下方带有故障设置盒，仿真油箱，转速输出，充电电机等，面板上按原车要求合理摆放整车电器系统的所有部件。
包含：
1.CAN系统
2.灯光系统、
3.仪表系统、
4.点火与喷射系统、
5.起动系统、
6.充电系统、
7.发动机电控系统、
8.发动机防盗系统、
9.信号及喇叭、
10.电动车窗系统、
11.电控门锁及后视镜、
12.雨刮系统、
13.音响系统、
14.故障设置系统等。
（三）功能特点：
1、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。
2.显示功能：
仪表显示单元，实时显示发动机的各项数据，包含冷却水的温度指示，发动机的转速显示，发动机的机油压力显示，发电机的充电显示，等等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示喷油脉宽
3、防盗功能：
可实现对仪表控制单元匹配，防盗钥匙匹配，遥控器设定，CAN网络调试，车门控制，自动升降，防盗起控，防盗解除，防盗匹配，个性化设置等操作
4.自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
5.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6、实验室管理控制系统
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
7、识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，6个不锈钢广告钉固定，美观大方，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
8、在线课程教育学习软件
（1）在线教育系统，提供远程汽车电气培训，汽车发动机培训，动力电池培训，发动机拆装，全新帕萨特整车电路图，PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
9、安全防护功能：
蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池；高速、高温部位，采用安全防护网和不锈钢护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
10、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
11、教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
12、教学指导：实训台配置详细的使用说明书，及该设备的技术资料实训指导书
（四）技术参数
1、外形尺寸：2040mm×750mm×1900mmmm（长×宽×高）；
2、工作电压：12V直流电压；
3、工作温度：-50℃～50℃；
4、油   箱：10L
5、电   机: 220V/1.5KW
6、蓄电池：60AH/12V

HYD-QC-18 · 帕萨特汽车CAN数据传输网络系统

HYD-QC-18 帕萨特汽车CAN数据传输网络系统一、帕萨特CAN 数据传输网络系统产品简介本产品选用大众帕萨特电动门窗及防盗（车载网络CAN-BUS）系统材料为基础制作，模拟汽车运行，演示大众电动门窗及防盗车载网络（CAN-BUS）系统的工作过程；本示教板功能齐全、操作方便、安全可靠。二、帕萨特CAN 数据传输网络系统结构组成中央控制电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、车门闭锁开关及促动器、…

HYD-QC-18帕萨特汽车CAN数据传输网络系统

一、帕萨特CAN数据传输网络系统产品简介
本产品选用大众帕萨特电动门窗及防盗（车载网络CAN-BUS）系统材料为基础制作，模拟汽车运行，演示大众电动门窗及防盗车载网络（CAN-BUS）系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
二、帕萨特CAN数据传输网络系统结构组成
中央控制电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、车门闭锁开关及促动器、门控灯及开关、发动机电脑、变速器电脑，安全气囊电脑，ABS电脑，仪表、点火钥匙全套、后视镜及控制开关、防盗喇叭、曲轴传感器及信号盘、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
三、集成无线多功能数据采集、分析、控制系统
1、系统采分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用10寸彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、集成无线实验电源管理系统，通过手持移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、设故与排故界面带有与本设备控制面板完全相同的电路原理图。电路图可以随意放大、缩小。同时带有与设备故障点相同的故障设置虚拟按钮。在电路原理图里即可操作故障的设置与否。
4、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
5、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
6、多功能数据采集、分析模块
（1）可实时长时间记录电压、电流、电阻、电容、通断等，并生成趋势曲线。
（2）虚拟测量直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V
（3）虚拟交流电压测量，量程 60.00mV 、600.00mV   、6.00V 、60.00V、600.0V
（4）虚拟直流电流测量，量程 60.00mA 、600.00mA   、6.000A、10.00A
（5）虚拟交流电流测量，量程 60.00mA、600.00mA、6.000A、10.00A
（6）虚拟电阻测量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M    、60.00 M
（7）虚拟电容测量，量程         40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF
（8）虚拟二极管测量 0V~2.0V
7、虚拟仪器系统
（1）虚拟可调电源
（2）虚拟信号发生器DDS
（3）虚拟万用表
（4）虚拟示波器：通道数：2通道外部触发：1通道数据采样速率：100 MS/s （采样率动态可变）
（5）虚拟脉冲发生器
（6）虚拟标准信号源
（7）虚拟数字频率计
（8）虚拟计数器
（9）虚拟逻辑分析仪：通道数：8通道
（10）虚拟任意波形发生器
（11）虚拟IO控制：电机控制（扩展）直流电机控制、步进电机控制
（12）交通灯和拨码开关：输出IO：12路，输入IO：8路拨码开关
8、高级轿车诊断系统
原厂数据，引导功能。使用导航或者引导功能进行多种操作。如编码匹配之类等。产品是总公司为其特约服务站指定的汽车监测系统。使用范围广，包含全球汽车维修业，都在使用。系统具有强大的功能。车型数据实时更新，包含支持在线编程，在线匹配防盗等。数据具有蓝牙无线传输功能，无干扰。原厂维修资料、原厂电路图，原厂诊断。原厂原件位置，拆装工艺指导，数据流诊断分析、OBD-II功能。
四、功能特点：
1、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。
2.显示功能：
仪表显示单元，实时显示发动机的各项数据，发动机的转速显示等等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示执行器工作状态。
3、防盗功能：
可实现对仪表控制单元匹配，防盗钥匙匹配，遥控器设定，CAN网络调试，车门控制，自动升降，防盗起控，防盗解除，防盗匹配，个性化设置等操作
4.自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
5.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7.识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，6个不锈钢广告钉固定，美观大方，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
8.安全防护功能：
蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池；高速、高温部位，采用安全防护网和不锈钢护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
9.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
10.教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
11、教学指导：实训台配置详细的使用说明书，及该设备的技术资料实训指导书
五、实训项目
1.帕萨特全车网络系统的结构组成及元件认知实训
2.发动机电控系统的工作原理及网络系统的检测与维修实训
3.ABS系统的工作原理及网络系统的检测与维修实训
4.自动变速器系统的工作原理及网络系统的检测与维修实训
5.安全气囊系统的工作原理及网络系统的检测与维修实训
6.舒适电脑系统的工作原理及网络系统的检测与维修实训
7.车门控制系统的工作原理及网络系统的检测与维修实训
8.仪表网关的工作原理及网络系统的检测与维修实训
9.防盗、遥控、匹配的工作原理及网络系统的检测与维修实训
10.整体的数据自诊断（数据流读取、编码设定、元件测试、）等实训
六、技术参数
1.外形尺寸：2040mm×750mm×1900mmmm（长×宽×高）；
2.输入电源：220V/30A
3.输入电压：12V直流电压；
4.工作温度：-50℃～50℃；;
5.驱动电机: 12V/10A
6.蓄电池：60AH/12V

HYD-QC-8 · 奥迪A6全车电器实训台

HYD-QC-8奥迪A6全车电器实训台 (一) 产品简介本产品以奥迪A6全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。（二）结构组成灯光系统、仪表系统、点火与喷射系统、起动系…

HYD-QC-8奥迪A6全车电器实训台
(一)产品简介本产品以奥迪A6全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。（二）结构组成灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。（三）功能特点1．可运行全车电器系统，展示全车电器系统的组成结构及原理。2．操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。3．面板上绘有彩色喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。4．面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。5．安装有诊断座，对发动机控制单元等进行ECU编码、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析及防盗匹配等自诊断功能。6．底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。7．配备有使用说明书及相关资料。8．故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。（四）技术参数外形尺寸：2040mm×1240mm×700mm（长×宽×高）；动力电源：380V交流电压；工作电压：12V直流电压；工作温度：-50℃～50℃；蓄电池：60AH/12V
汽车电器实训台系列：

序号	名称	型号	备注
1	北京现代伊兰特全车电器实训台	现代伊兰特	可选各车型
2	桑塔纳时代超人全车电器实训台	时代超人	可选各车型
3	捷达全车电器实训台	捷达2V	可选各车型
4	帕萨特全车电器实训台	帕萨特B5	可选各车型
5	奥迪A6全车电器实训台	1.8L	可选各车型
6	别克君威全车电器实训台	2.5L	可选各车型
7	别克凯越全车电器实训台	1.6L	可选各车型
8	本田雅阁全车电器实训台	2.0L	可选各车型
9	奇瑞瑞虎全车电器实训台	瑞虎	可选各车型
10	柴油车全车电器实训台	国产柴油车	可选各车型
11	汽油车全车电器实训台	国产传统汽油车	可选各车型
12	金杯全车电器实训台	6480	可选各车型
13	通用五菱全车电器实训台	通用五菱	可选各车型
14	悦达全车电器实训台	悦达	可选各车型
15	桑塔纳2000型全车电器实训台	桑塔纳2000型	可选各车型
16	桑塔纳3000型全车电器实训台	桑塔纳3000型	可选各车型
17	捷达5V型全车电器实训台	捷达5V型	可选各车型
18	日产全车电器实训台	阳光	可选各车型
19	丰田卡罗拉全车电器实训台	卡罗拉	可选各车型
20	丰田威驰全车电器实训台	威驰	可选各车型
21	宝来全车电器实训台	宝来	可选各车型
22	长丰全车电器实训台	长丰	可选各车型
23	飞度全车电器实训台	飞度	可选各车型
24	长安蒙迪欧全车电器实训台	长安蒙迪欧	可选各车型
25	雪铁龙全车电器实训台	雪铁龙	可选各车型
26	东风EQ1090全车电器实训台	EQ1090	可选各车型
27	解放CA141全车电器实训台	CA141	可选各车型
28	东风EQ140全车电器实训台	EQ140	可选各车型
29	凯美瑞全车电器实训台	2．0L	可选各车型

HYD-QC-11 · 丰田卡罗拉全车电器实训台

HYD-QC-11丰田卡罗拉全车电器实训台一、产品简介该设备采用全新卡罗拉整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。适用于学校对整车电器理论和维修实训的教学需要。二、功能特点 1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。接通电源，操纵示教板上的各种电器开关、…

HYD-QC-11丰田卡罗拉全车电器实训台

一、产品简介
该设备采用全新卡罗拉整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
1.外形尺寸（约）：2080×700×1900mm(长×宽×高)
2.动力电源：三相四线(或三相五线)380V±10% 50Hz
3.工作电压：直流12V
4.工作温度：-40℃～+50℃
三相异步电动机
1.型号：YT 100L1-4
2.电压：AC 220V/380V
3.功率：2.2KW
4.转速：1420r/min
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	示教板面板	装有各种检测端子以及彩色电路图	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	诊断座	原车	个	1
4	点火开关	原车	个	1
5	组合仪表	原车	套	1
6	组合开关	原车	套	1
7	左右前大灯总成	原车	套	1
8	左右前雾灯	原车	套	1
9	左右转向灯	原车	套	1
10	左右转向边灯	原车	套	1
11	左右组合尾灯	原车	套	1
12	牌照灯	原车	套	1
13	高位刹车灯	原车	个	1
14	灯光开关	原车	套	1
15	刹车灯开关	原车	套	1
16	倒车灯开关	原车	套	1
17	危险灯开关	原车	套	1
18	线束	弘毅道	套	1
19	雨刮总成	原车	套	1
20	雨刮控制器	原车	个	1
21	喷水电机	原车	套	1
22	喷水壶	原车	套	1
23	喇叭	原车	个	2
24	喇叭继电器	原车	个	1
25	X触点继电器	原车	个	1
26	雾灯继电器	原车	个	1
27	无分电器点火系统	含点火器总成、火花塞、曲轴位置传感器	套	1
28	模拟喷油嘴指示灯	弘毅道	套	1
29	燃油泵继电器	原车	个	1
30	燃油泵指示灯	原车	个	1
31	曲轴位置传感器及信号轮	原车	套	1
32	电动窗主开关	原车	套	1
33	左右前车门电脑	原车	个	1
34	舒适电脑	原车	个	1
35	右前门锁电机	原车	套	1
36	左右后电动窗电机	原车	套	1
37	左右后电动窗开关	原车	套	1
38	左右后门锁电机	原车	套	1
39	汽车音响总成	原车	套	1
40	扬声器	6"，200W	对	1
41	起动机总成	原车	台	1
42	发电机总成	原车	台	1
43	三相异步电动机	YT 100L1-4	台	1
44	蓄电池	12V 45Ah	台	1
45	保险丝盒	弘毅道	个	2
46	电源总开关	50A	个	1
47	移动台架(带自锁脚轮装置)	2080×700×1800mm(长×宽×高)	台	1
48	故障模拟与排除装置	弘毅道	套	1
49	教师手册	弘毅道	套	1
50	合格证与保修卡	弘毅道	套	1

HYD-QC-1 · 汽车电工考证实训考核装置

HYD-QC-1汽车电工考证实训考核装置一、产品简介本产品选装搭配汽车各类型单元模块板，展示汽车各类型单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型单元模块板实训与考核。满足汽车电工考证实训考核需要。二、结构组成模块化双面原车电器制作的挂件，钢木结构焊接冲压等组件、电源开关、+12V与+5V直流电源、各类型信号模拟装置、可移动钢木组合台架等。原车灯光系统、仪表系统、点火与喷射系统…

HYD-QC-1汽车电工考证实训考核装置

一、产品简介
本产品选装搭配汽车各类型单元模块板，展示汽车各类型单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型单元模块板实训与考核。
满足汽车电工考证实训考核需要。
二、结构组成
模块化双面原车电器制作的挂件，钢木结构焊接冲压等组件、电源开关、+12V与+5V直流电源、各类型信号模拟装置、可移动钢木组合台架等。
原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、空调电路系统、全套电器的连接线、实训考核台、移动台架等。
包含汽车电器系统：
1-照明插接模块、2-车窗与中控系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机点火与喷射系统模块；6-仪表系统电器模块；7-充电模块；8-起动模块；9-空调模块。
三、功能特点
1．设备实现各类型单元模块搭接，展示汽车各类型单元模块的组成结构及原理。
2．各单元模块板可灵活拆卸与安装，可搭接成全车电器系统、也可安装独立的单元模块板。
3. 各单元模块板框冲压成形，框架与模块板可分离，采用烤漆工艺。
4.每个模块上有接线检测端子和电路原理图，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.独立模块化：根据实训内容需要，灵活调换各种实训模块，实现快速方便，一台多用的效果；
6.每个模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
7.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
8.操纵各开关，可真实演示汽车电器各系统的工作过程。
四、制造工艺
1．实训模块板
选配装各类型单元模块板，可灵活拆卸与安装。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢木性结构焊接
3.2内置方管：50*50*2.0mm
3.3表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
五、技术指标
1.工作电源：直流12V；直流5V；
2.工作温度：-40℃～+50℃
3．交流电源：220V
4. 设备外形：1740×650×1600mm(长×宽×高)
六、模块板清单

序号	模块板	型号	数量
1	充电系统接线模块	真实材料/安装接线端子的彩色原理面板	1
2	灯光系统接线模块（尾灯左）		1
3	灯光系统接线模块（尾灯右）		1
4	点火与喷射系统接线模块		1
5	起动系统接线模块		1
6	汽车车窗系统接线模块		1
7	汽车灯光系统接线模块(大灯左）		1
8	汽车灯光系统接线模块(大灯右）		1
9	汽车灯光系统接线模块(开关）		1
10	汽车后视镜系统接线模块		1
11	汽车音响系统接线模块		1
12	汽车中控锁系统接线模块		1
13	仪表系统接线模块		1
14	雨刮系统接线模块		1
15	空调电路系统接线模块		1

HYD-QC-036 · 汽车电动窗/中控门锁/后视镜示教板

HYD-QC-036 汽车电动窗/中控门锁/后视镜示教板一、汽车电动窗/中控门锁/后视镜示教板|汽车示教板产品简介该设备采用汽车电动窗、中控门锁及后视镜系统实物为基础，充分展示汽车电动窗、中控门锁及后视镜系统的组成结构和工作过程。适用于学校对汽车电动窗、中控门锁及后视镜系统理论和维修实训的教学需要。二、汽车电动窗/中控门锁/后视镜示教板|汽车示教板功能特点 1.真实可运行的汽车电动窗、中控门锁及后视镜系统，充分展示汽车电动窗、中…

HYD-QC-036汽车电动窗/中控门锁/后视镜示教板

一、汽车电动窗/中控门锁/后视镜示教板|汽车示教板产品简介
该设备采用汽车电动窗、中控门锁及后视镜系统实物为基础，充分展示汽车电动窗、中控门锁及后视镜系统的组成结构和工作过程。
适用于学校对汽车电动窗、中控门锁及后视镜系统理论和维修实训的教学需要。
二、汽车电动窗/中控门锁/后视镜示教板|汽车示教板功能特点
1.真实可运行的汽车电动窗、中控门锁及后视镜系统，充分展示汽车电动窗、中控门锁及后视镜系统的组成结构。
2.操纵电动窗开关、中控门锁开关及后视镜开关，可真实演示汽车电动窗、中控门锁及后视镜系统的工作过程。
3.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电动窗、中控门锁及后视镜系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车电动窗、中控门锁及后视镜系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7．在线课程教育学习系统
（1）在线教育系统，提供远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、技术规格
1、外形尺寸（约）：1740×600×1700mm(长×宽×高)
2、外接电源：交流220V±10% 50Hz
3、工作电压：直流12V
4、工作温度：-40℃～+50℃

HYD-QC-032 · 汽车线束连接器、接插器示教板

HYD-QC-032汽车线束连接器、接插器示教板一、设备简介设备采用汽车常用接线连接器，包含单插、双插、多插等各种线束连接器组成，提供了解汽车接插器的内部结构，工作原理，和使用方法。配套合格证、实训手册。二、实训功能 1.各种连接器的认知实训 2.各种连接器的内部结构 3.各种连接器的插拔方法 4.各种连接器的维修 5.各种连接器的针脚定义 6.各种连接器的卡位功能 7.各种连接器的端子的更换 8.各种连接器的修理三、技术参数：…

HYD-QC-032汽车线束连接器、接插器示教板

一、设备简介
设备采用汽车常用接线连接器，包含单插、双插、多插等各种线束连接器组成，提供了解汽车接插器的内部结构，工作原理，和使用方法。配套合格证、实训手册。
二、实训功能
1.各种连接器的认知实训
2.各种连接器的内部结构
3.各种连接器的插拔方法
4.各种连接器的维修
5.各种连接器的针脚定义
6.各种连接器的卡位功能
7.各种连接器的端子的更换
8.各种连接器的修理
三、技术参数：
外形尺寸：1240mm×550mm×1850mm（长×宽×高）

HYD-QC-15 · 一汽大众速腾全车电器实训台

HYD-QC-15一汽大众速腾全车电器实训台本装置采用－汽大众速腾全车电器，包括所有灯光、喇叭、仪表、电动门窗、点火系统、起动系统、发电系统、音响系统、中控系统以及相应的传感器，完整展示了汽车电器部分的原理和功能；设备整体采用近似原车的台式布局，便于学生理解和掌握。本装置可设置典型的汽车电路故障，完成对学生的技能考核，也可用于职业技能培训和鉴定。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等…

HYD-QC-15一汽大众速腾全车电器实训台

本装置采用－汽大众速腾全车电器，包括所有灯光、喇叭、仪表、电动门窗、点火系统、起动系统、发电系统、音响系统、中控系统以及相应的传感器，完整展示了汽车电器部分的原理和功能；设备整体采用近似原车的台式布局，便于学生理解和掌握。本装置可设置典型的汽车电路故障，完成对学生的技能考核，也可用于职业技能培训和鉴定。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、装置特点
1.本装置上综合了目前汽车电路系统的所有基本类型，包括全车线路、照明、中控、起动、电动门窗、音响、发电以及仪表显示等类型；
2.本实训装置采用近似原车的布局，用户容易理解和掌握；
3.在设备一侧统一设置全车电器测试点，便于用户统一进行测试分析；
4.可运行全车电器系统，展示全车电器系统的组成结构及原理。
5.操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。
6.故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
7.喷油器脉冲等各执行元器件用LED 灯显示工作状态。
8.面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
9.面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
10.配备原车故障检测通讯的诊断座，可使用电脑诊断仪对电器电控系统读取故障码和数据流等。
11.实训台面板上绘有原车一致的彩色喷绘电路图，4mm铝塑板直接喷绘彩色原理图，学员可直观对照原理电路图和系统实物，认识和分析各控制系统的工作原理。
12.实训台加装蓄电池的电源总开关、转动部件防护罩等安全保护装置。
13.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
14.配备有使用说明书、实验指导书等相关资料。
二、主要用途
1、适用于各类型院校及培训机构对汽车电器理论和维修实训的实训教学需要。
2、适用于各类型院校及培训机构对汽车电器模块各单元教学需要。
3、适用于汽车理实一体化教学模式的教学需要。
4、适用于现场教学的教学模式的教学需要。
5、适用于行动导向教学模式的教学需要。
6、适用于工艺化教学模式的教学需要。
7、适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8、适用于模块化教学模式的教学需要。
9、适用于汽车职业技能鉴定考核的需要。
10、适用于汽车电器各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜2.5kVA
4.外形尺寸：2080×1280×750mm (长×宽×高)
四、基本配置及功能
实训装置采用立式结构，将全新的一汽大众速腾型上的左右大灯、雾灯、左右尾灯、牌照灯、内顶灯、组合仪表、电动摇窗机、中央集控门锁、电动后视镜、点火模块、火花塞、起动机、发电机、蓄电池、雨刷电机、喷水电机、左右冷却风扇、收录机、扬声器、高低音喇叭、组合开关、中央继电器板以及相应传感器等综合布局后安装在台面上，布局结构基本与原车相似；各器件电路测试孔统一放置在台面上，便于用户集中测试分析。
为了更好的锻炼学生的故障分析和解决问题的能力，提高学生综合素质，在设备中设置了采用手动方式的设故排故系统，可设置24个典型的汽车电路故障，包括灯光、中央集控门锁、后视镜、喇叭、电动门窗及刮水器等内容，完成对学生的技能考核。
五、在线课程教育学习软件
（1）在线教育系统首页须有投标企业LOGO，提供免费远程汽车电气培训，汽车发动机培训，动力电池培训，发动机拆装，全新帕萨特整车电路图，PLC培训,伺服,步进,触摸屏,变频器, 单片机，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
六、实训项目
1.汽车照明系统实训
2.汽车仪表系统实训
3.汽车电动门窗系统
4.汽车中央集控门锁系统实训
5.汽车电动后视镜系统实训
6.汽车点火系统实训
7.汽车刮水器系统实训
8.汽车起动系统实训
9.汽车发电系统实训
10.汽车音响系统实训
11.汽车喇叭系统实训
12.汽车传感器系统实训
七、故障设置功能
故障设置采用一体化智能故障考核系统方式进行，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
7)可单独设置24个故障点，包括典型汽车电器系统的典型故障情况

HYD-QC-018-2412 · 点火系统示教板

HYD-QC-018点火系统示教板一、产品简介本产品为电子电脑直接点火系统，操作开关，可真实的演示直接点火系统的工作原理及工作过程。是汽车培训机构的必备的教学设备之一。二、结构组成汽车发动机电脑版，点火系统组件，曲轴位置传感器，防盗电脑，防盗钥匙，示教台架，转速模拟机构，故障设置系统，大面积高清电路原理图。三、主要功能： 1．高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示执行器工作情…

HYD-QC-018点火系统示教板

一、产品简介
本产品为电子电脑直接点火系统，操作开关，可真实的演示直接点火系统的工作原理及工作过程。是汽车培训机构的必备的教学设备之一。
二、结构组成
汽车发动机电脑版，点火系统组件，曲轴位置传感器，防盗电脑，防盗钥匙，示教台架，转速模拟机构，故障设置系统，大面积高清电路原理图。
三、主要功能：
1．高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示执行器工作情况
2．检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
3．故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
4．识图读图功能
面板绘有高清晰度系统彩色电路原理图，（与本系统原厂电路图相对应）提供识图读图功实训。
5．在线课程教育学习系统
（1）在线教育系统，提供远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、制造工艺：
台架为优质钢材焊接而成，并高温喷塑处理，美观大方，控制面板采用优质铝塑板为面板，后衬塑料板，美观大方，采用当前先进的意大利平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用，实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
五、安全措施：
220V或380V电源，配有漏电保护器，使操作安全性大大提高，蓄电池与电器用电设备之间安装总电源开关；高速、高温部位，采用安全防护网或护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
六、技朮指标
1、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；

HYD-QC-020 · 电子速巡航系统示教板

HYD-QC-020电子速巡航系统示教板一、设备简介本台架选用大众PASSAT B5巡航控制系统为基础，由主机架、巡航控制系统全新纯正零部件组成。包括：发动机电子巡航控制单元、组合仪表、电子油门踏板、电子节气门、巡航控制开关、制动开关、车速控制器等。适用于汽车专业中高等职业学校、培训机构等，能够满足对汽车电子巡航控制系统的结构、工作原理、故障设置及故障诊断等教学需求，可进行巡航系统的各种实验。二、通用参数 1、检测功能：检测控制…

HYD-QC-020电子速巡航系统示教板

一、设备简介
本台架选用大众PASSAT B5巡航控制系统为基础，由主机架、巡航控制系统全新纯正零部件组成。包括：发动机电子巡航控制单元、组合仪表、电子油门踏板、电子节气门、巡航控制开关、制动开关、车速控制器等。适用于汽车专业中高等职业学校、培训机构等，能够满足对汽车电子巡航控制系统的结构、工作原理、故障设置及故障诊断等教学需求，可进行巡航系统的各种实验。
二、通用参数
1、检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态
2、识图读图功能
设备面板绘有高清晰度系统彩色电路原理图（与原厂电路图相对应），采用当前先进的意大利平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
3、显示功能：
配有原车仪表，可现实相关数据，如车速转速等，LED等指示各个系统的工作状态。形象直观，便于理解
4、自诊断功能“
示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对控制单元进行读取故障码、清除故障码、读取数据流防盗匹配等自诊断操作。
5、故障设置系统：
智能考核系统功能
采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统。数字键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便
6、万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色
7、控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。
8、在线课程教育学习系统
（1）在线教育系统，提供远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、实训功能：
1、汽车电子巡航的结构组成认识
2、汽车电子巡航系统控制理论与控制策略分析
3、汽车电子巡航系统的安全优先设计
4、汽车电子巡航的激活与取消
5、发动机转速与巡航系统的影响
6、车速传感器对巡航系统的影响
7、汽车电子巡航操作实训教学
8、掌握汽车电子巡航的工作原理
9、汽车电子巡航系统故障检诊断与排除
10、汽车电子巡航的数据读取与数据设置
四、技术
1、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2、输入电源：220V交流电压；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃

HYD-QC-021 · 汽车中控与防盗系统示教板

HYD-QC-021 汽车中控与防盗系统示教板一、产品简介该设备采用汽车中控门锁系统、防盗系统总成为基础,各个系统齐全有效, ,可真实的进行开锁、落锁、启动防盗、接触防盗、允许启动、禁止启动、允许点火、禁止点火等相关操作。配有故障的设置系统，故障的检测排除等操作。能充分展示汽车中控、防盗系统的控制原理。适用于中高等职业技术院校,普通教育类和培训机构对汽车中控、防盗结构的认识,保养维修,设故排故,电控学习等教学需要.配备配套使用说明…

HYD-QC-021汽车中控与防盗系统示教板

一、产品简介
该设备采用汽车中控门锁系统、防盗系统总成为基础,各个系统齐全有效, ,可真实的进行开锁、落锁、启动防盗、接触防盗、允许启动、禁止启动、允许点火、禁止点火等相关操作。配有故障的设置系统，故障的检测排除等操作。能充分展示汽车中控、防盗系统的控制原理。
适用于中高等职业技术院校,普通教育类和培训机构对汽车中控、防盗结构的认识,保养维修,设故排故,电控学习等教学需要.配备配套使用说明书及实训指导书
二、功能特点
1,功能特点：
动态运行功能：控制相应的开关或者遥控器，各个系统有效的能正常演示中控防盗系统动静态及各种工况，满足对汽车防盗系统的运行等工况进行实训实操
2.显示功能：
高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示点火系统的工作状态。
3.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
4.故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
5.识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用当前先进的意大利平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
6.安全防护功能：
设备电源上安装有漏电保护开关，是操作更加安全。在台架不使用时，断开开关，可以保护设备。
7.教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
8．在线课程教育学习系统
（1）在线教育系统，提供远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、工艺
本设备台架采用优质钢材冲压而成，并喷塑处理，耐油污且不褪色，示教板简单明了，操作方便，本设备具有较强的实训意义，外表整洁美观，工作安静。配有万向脚轮，方便移动教学。
四、技术参数
1、外形尺寸：1900mm×550mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；

HYD-QC-022 · 汽车仪表系统示教板

HYD-QC-022汽车仪表系统示教板（一）产品简介本设备为汽车仪表系统的实验设备，操纵开关，可真实的演示仪表系统中的各个单元的工作情况，，能充分的了解仪表的结构组成，工作过程及工作原理，是汽车培训机构理想的教学设备之一（二）结构组成仪表总成、各个传感器、转速信号模拟机构，加热设备，及多种控制开关等、示教台架，大面积高清面板图，电机驱动装置、故障设置系统、控制面板、可移动台架、使用说明书式实训指导书等。（三）功能特点 1、动态…

HYD-QC-022汽车仪表系统示教板
（一）产品简介
本设备为汽车仪表系统的实验设备，操纵开关，可真实的演示仪表系统中的各个单元的工作情况，，能充分的了解仪表的结构组成，工作过程及工作原理，是汽车培训机构理想的教学设备之一
（二）结构组成
仪表总成、各个传感器、转速信号模拟机构，加热设备，及多种控制开关等、示教台架，大面积高清面板图，电机驱动装置、故障设置系统、控制面板、可移动台架、使用说明书式实训指导书等。
（三）功能特点
1、动态运行功能：在原厂仪表总成的基础上，配备各相关辅助系统，能有效正常演示仪表动、静态及各种工况。包含水温控制，液位控制、转速控制、车速控制等。
2、。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示执行器的工作状态。
3.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
4．智能考核系统功能
采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统。数字键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
5．识图读图功能
面板绘有高清晰度系统彩色电路原理图，（与本系统原厂电路图相对应）提供识图读图功实训。
6．在线课程教育学习系统
（1）在线教育系统，提供远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、制造工艺：
台架为优质钢材焊接而成，并高温喷塑处理，美观大方，控制面板采用优质铝塑板为面板，后衬塑料板，6个不锈钢广告钉固定，美观大方，采用当前先进的意大利平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用，实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
8.：安全措施：
220V或380V电源，配有漏电保护器，使操作安全性大大提高，蓄电池与电器用电设备之间安装总电源开关；高速、高温部位，采用安全防护网或护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
五、技术指标
1．外形尺寸：1200mm×550mm×1800mm（长×宽×高）；
2．电源：220V交流电压；
3．工作电压：12V直流电压；
4．工作温度：-50℃～50℃；

HYD-QC-012 · 汽车巡航系统示教板

HYD-QC-012 汽车巡航系统示教板一、产品结构 1．采用优质钢板骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。实验台底部采用带刹车的万向轮，移动和固定两相宜方便调整设备的摆放位置。整机即坚固耐用又美观大方。实验台后边设置对开门，方便维修。 2．配套台架使用说明与实训课题的的实训指导书。二、主要功能具有实物展示功能，巡航系统态演示及电路分析实验功能： 1、彩色原车电路图，数字电压表； 2、外接式电脑检测端子，便于检测电路电压…

HYD-QC-012汽车巡航系统示教板
一、产品结构
1．采用优质钢板骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。实验台底部采用带刹车的万向轮，移动和固定两相宜方便调整设备的摆放位置。整机即坚固耐用又美观大方。实验台后边设置对开门，方便维修。
2．配套台架使用说明与实训课题的的实训指导书。
二、主要功能
具有实物展示功能，巡航系统态演示及电路分析实验功能：
1、彩色原车电路图，数字电压表；
2、外接式电脑检测端子，便于检测电路电压或电阻；
3、具有加速、减速、上坡下坡等动态演示功能；
4、自诊演示(系统故障警告、读取故障码、故障码清除)；
5、配故障模拟功能，便于对学生实验情况考核。
三、产品组成：
产品组成: 发动机及巡航控制单元、电子节气门、巡航开关、组合仪表、车速传感器、发动机转速传感器、可移动台架、使用说明书及实验指导书等等。
通过显而易见的电脑检测端子，配合万用表检测执行器的电压及电阻值。
1）车速设定。当按下车速设置开关后，就能存储该时间的行驶速度，并能保持一定速度行驶。
2）消除功能。当踩下制动踏板，上述巡航功能立即失效。但是，巡航设置速度继续存储。
3）恢复功能。当按恢复开关则能恢复原来存储的车速。
4）滑行。持续按下开关进行减速，以离开开关时的速度作巡航行驶。
5）加速。持续按下开关进行加速，以不操纵开关时的车速进入巡航行驶。
6）速度微调升高。在巡航速度行驶中，当操纵开关以ON~OFF方式变换时使车速稍稍上升。
7）低速自动消除功能。当车速小于40km/h时，存储的车速消失，并不能再恢复此速度。
8）制动踏板消除功能。在制动踏板上装有两种开关，一个用于对ECU的信号消除；另一个是直接使执行元件工作停止。
显示功能：组合仪表显示转速、车速
9）在线课程教育学习系统
（1）在线教育系统，提供远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、技术参数
1．外形尺寸：1240mm×550mm×1850mm（长×宽×高）；

HYD-QC-008A · 汽车柴油发动机电控系统示教板

HYD-QC-008A 汽车柴油发动机电控系统示教板本示教板完整展示了大众捷达SDI型电子控制柴油直喷式发动机的电控系统，设备包括发动机电控单元、空气流量计、进气管翻板电机、发动机转速传感器、喷油泵、喷油器、油门踏板及诊断座等真实汽车部件，能动态演示电控发动机的柴油喷射及调整过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业…

HYD-QC-008A汽车柴油发动机电控系统示教板
本示教板完整展示了大众捷达SDI型电子控制柴油直喷式发动机的电控系统，设备包括发动机电控单元、空气流量计、进气管翻板电机、发动机转速传感器、喷油泵、喷油器、油门踏板及诊断座等真实汽车部件，能动态演示电控发动机的柴油喷射及调整过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、装置特点
1.面板设计采用汽车真实实物与彩色喷绘图片相结合的模式，形象直观演示系统组成和工作过程；
2.面板上设有相应的测试点，教师可以动态测量参数的变化情况；
3.面板上设有故障设置开关，可以动态展示系统常见故障情况。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜2.5kVA
4.外形尺寸：120cm×55cm×180cm
三、基本配置及功能
示教板采用整体框架式结构，面板采用彩色PVC喷绘工艺，框架和控制屏经过喷塑处理，并设计有桌面，便于教师放置相关测量设备，底部设有万向轮便于移动和布置。
面板布局采用框图模块设计，具体实物与框图一一对应，发动机电控部分采用大众SDI型电子控制柴油直喷式发动机电控系统，真实汽车部件包括发动机电控单元、空气流量计、进气温度传感器、进气管翻板电机、发动机转速传感器、针阀行程传感器、冷却液温度传感器、废弃再循环阀、喷油泵、喷油器、点火开关、油门踏板及诊断座等真实汽车部件等，通过调节面板上的发动机转速模拟调节可形象观察喷油器喷油顺序及过程，采用电动机模拟汽车发动机带动喷油泵工作，为喷油提供压力。
发动机缸体和油箱采用透明有机玻璃制作，可观察喷油器和喷油泵的实际工作情况，四只喷油器旁配有4只LED指示灯用来指示喷油情况。
面板上设有直流数显表用来指示油门位置传感器的变化情况。
面板上具有防盗系统控制器及防盗警告指示灯，用以指示系统的防盗控制情况；配有带转发器的点火钥匙及带读识线圈点火开关。
面板上设有诊断接口，利用汽车解码器可进行数据流检测和故障诊断，读码、清码、匹配及测试执行器动作。
四、实训项目
1.喷油器工作演示
2.发动机电控系统工作演示
五、故障设置功能
面板上设置有故障模拟开关，当开关按下相应的指示灯点亮，表示故障已经被设置。设备可设置8个故障点，故障类型包括柴油喷射故障等情况。

HYD-QC-029 · 汽车起动系统示教板

HYD-QC-029汽车起动系统示教板一、组成结构配套起动机，蓄电池及所有相关部件，按照合理的布局，在面板的下部为起动机分解部件，设备的下部为蓄电池和起动电机。高清喷绘彩色原理图面板、故障设置及故障排除系统、控制面板、可移动台架、配套使用说明书和实验指导书。二、功能要求 1、动态运行功能：操纵开关及按钮，可真实演示汽车起动系统的工作过程。 2、显示功能：高精度数显表，事实显示蓄电池的电压， 3、检测功能：控制台上部为检测面板，外接…

HYD-QC-029汽车起动系统示教板
一、组成结构
配套起动机，蓄电池及所有相关部件，按照合理的布局，在面板的下部为起动机分解部件，设备的下部为蓄电池和起动电机。高清喷绘彩色原理图面板、故障设置及故障排除系统、控制面板、可移动台架、配套使用说明书和实验指导书。
二、功能要求
1、动态运行功能：操纵开关及按钮，可真实演示汽车起动系统的工作过程。
2、显示功能：高精度数显表，事实显示蓄电池的电压，
3、检测功能：控制台上部为检测面板，外接接线端子 ,任意测量相关数值,.还可以通过端子测量元件的电压,电阻,电流,波形等,
4、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。
5、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
6、配备教学多媒体教学系统
1、能与学校中职校园网管理平台系统数据无缝整合，B/S架构，采用技术，整套系统采用实况录像与三维动画结合，充分展示了实用性与真实性；本产品还配有丰富的课件内容，减轻教师工作压力，实现教材与课件同步施教的目的；符合未来数字化校园建设标准；
2、包含台架所有相关维修数据，网关原理与管理，设备构造等
3、系统无节点限制，可满足无限量PC机及学员时在线正常访问，在局域网和互联网上均可使用；
4、系统可对本台架所有传感器的信号进行控制，信号失真从对正到对负全程无极可调；并可同时控制多个传感器的信号参数，达到多个信号差错同时出现；
5、系统平台只需要在服务器上进行部署，客户端无需安装应用程序，方便学校的系统维护工作和系统平台使用者的日常操作。
6、可提供多点喷射的技术数据，进行波形分析，兼容数据诊断，涵盖本台架的所有故障码。
7、资源库必须涵盖世界各系车型的维修手册资源，并具有三维、动画、视频功能；电路原理图大全，发动机电路图，变速器电路图，及个车系电路图等。
8、系统平台只需要在服务器上进行部署，客户端无需安装应用程序，方便学校的系统维护工作和系统平台使用者的日常操作。
9、每个零件的安装位置，零部件之间的连接关系，以及零部件的代码等图示。
10、在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、工艺：设备箱柜为优质钢材冲压而成，高温喷塑处理，检测面板喷涂有原车线路图，线路清晰，采用平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
四、技术参数
1、外形尺寸：1200mm×550mm×1800mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；
4、蓄电池：60AH/12V

HYD-QC-030 · 汽车音像、导航与倒车影像系统示教板

HYD-QC-030汽车音像、导航与倒车影像系统示教板一、产品简介本产品选用专用的汽车多功能影音/可视倒车/导航系统综合集成为实物，展示汽车音响系统的结构与原理解使用调节设置；倒车影像的机构及工作原理使用调节设置，导航系统的工作原理及使用调节设置等，面板上绘有完整的总系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。二、结构组成主流车型影音主机总成、点火开关、…

HYD-QC-030汽车音像、导航与倒车影像系统示教板
一、产品简介
本产品选用专用的汽车多功能影音/可视倒车/导航系统综合集成为实物，展示汽车音响系统的结构与原理解使用调节设置；倒车影像的机构及工作原理使用调节设置，导航系统的工作原理及使用调节设置等，面板上绘有完整的总系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
二、结构组成
主流车型影音主机总成、点火开关、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及实训指导书等。
三、功能特点
1．操纵开关及按钮，可真实演示汽车音响系统的工作过程。
2操纵控制面板，可真实掩饰倒车影像的全过程，并注意倒车时的注意事项，在倒车时，有路面的宽度示意图，清晰反映倒车的是车后情况。
3、操纵控制面板，可真实演示全球卫星定位系统，轻松掌握卫星定位路面导航操作及工作过程，车速超速提醒，路口红灯提醒，摄像头提醒，全程导航语音提示灯功能，充分显示巡航系统的强大功能。
4其他功能简介：usb支持内存卡读取数据，包括，声音数据，影像数据。
无线蓝牙通讯，支持手机手机播放音乐，支持通过主机接听电话，拨打电话。
兼容CD机，DVD机功能，影像清晰，内置游戏等功能。
5.通过主机按键，可以实现收音机，CD,DVD，蓝牙，usb，免提电话，导航等等模式转换；
6．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
7.通过方向盘上的多功能按键轻松调整设置，可以调节音量控制，播放曲目的切换，CD/DVD/USB/GPS/RADIO等系统的转换。
8．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
面板采用喷画UV技术工艺，面板颜色鲜艳，线路清晰，清洁方便，不褪色。防潮防高温等优点。
9．汽车油漆高温烤漆处理；加装交流电源漏电保护装置。
10．底架部分采用优质钢材焊接而成。，表面采用烤漆工艺，带自锁脚轮。
四、智能考核系统功能概述
采用MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统，拥有专利技术，系统稳定、不易感染病毒。。
2、智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。
A．教师操作
Ⅰ．联网考核、软件与USB驱动安装简单、使用密码登录系统、设置数据库路径、系统测试(查询设备) 、学生库设置、题库与题库等级设置、学生键盘设置、考核故障发布、考核试卷提取与存储、考核时间设置与启动、考核成绩查询、考核成绩打印、登录密码修改与恢复
Ⅱ．脱机考核、教师登录、故障设置与恢复、时间设置、设备号设置、考核开始
B．学生操作
学号查询、故障解除、时间查询、分数查询、设备号查询
11．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
五、技术参数
1、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；

HYD-QC-033 · 汽车安全气囊系统示教板

HYD-QC-033汽车安全气囊系统示教板一、产品简介本产品选用丰田安全气囊系统材料为基础制作，模拟汽车碰撞，演示安全气囊系统的工作过程；本示教板功能齐全、操作方便、安全可靠。二、结构组成安全气囊电控单元、安全气囊总成、方向盘、碰撞传感器、弹性线束、空气泵总成、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、配套使用说明书、实训指导资料、产品合格证、设备保修卡等相关证书。三、…

HYD-QC-033汽车安全气囊系统示教板
一、产品简介
本产品选用丰田安全气囊系统材料为基础制作，模拟汽车碰撞，演示安全气囊系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
二、结构组成
安全气囊电控单元、安全气囊总成、方向盘、碰撞传感器、弹性线束、空气泵总成、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、配套使用说明书、实训指导资料、产品合格证、设备保修卡等相关证书。
三、功能特点
1实训台面板绘有高清晰度系统彩色电路原理图，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
2、面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过检测端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.，直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
2．操纵开关及按钮，可真实演示安全气囊系统（模拟碰撞）的工作过程。
3．数显表显示各传感器信号电压值。
4．发光二极管显示工作元器件状态。
5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
6．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
7．底架部分采用优质钢材焊接而成。，表面采用烤漆工艺，带自锁脚轮。
8．装有诊断座，可读取故障码与数据流等。
9．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、实训项目：
1.安全气囊系统的动态演示，可以直观了解气囊炸开的瞬间工作状态
2.安全气囊系统的零部件认知实训
3.安全气囊系统的工作原理实训
4.安全气囊系统的控制理论与控制策略分析
5.安全气囊系统的误弹出的前提因素
6.安全气囊系统的传感器的内部结构认识实训
7.安全气囊系统的游丝的工作原理
8.安全气囊系统的气袋的结构组成与工作原理
9.安全气囊系统的气体发生器的内部结构与组成成分的分析
10.安全气囊系统的安全使用方法
11.安全气囊电控系统的工作原理与控制策略
12.安全气囊系统的检修与测量实训
13.安全气囊系统的故障诊断与排除实训
14.安全气囊系统的数据的读取与分析
15.安全气囊系统的故障码的读取与清除
16.安全气囊系统的电控单元的编码的改写
五、技术参数
1、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；

HYD-QC-034 · 汽车ABS系统示教板

HYD-QC-034 汽车ABS系统示教板一、结构组成 ABS控制单元、ABS电磁阀总成、轮速传感器、制动开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、配套使用说明书、实训指导资料、产品合格证、设备保修卡等相关证书。二、功能特点： 1、动态运行功能：控制相应的开关，ABS系统即会进入正常的工作状态。正常演示ABS系统的动、静态及各种工况，能充分满足对ABS系统的工作原理、…

HYD-QC-034汽车ABS系统示教板

一、结构组成
ABS控制单元、ABS电磁阀总成、轮速传感器、制动开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、配套使用说明书、实训指导资料、产品合格证、设备保修卡等相关证书。
二、功能特点：
1、动态运行功能：控制相应的开关，ABS系统即会进入正常的工作状态。正常演示ABS系统的动、静态及各种工况，能充分满足对ABS系统的工作原理、故障检测等的教学需要。
2、显示功能：
高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。
3、检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
4、故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
5、识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
6、自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
7、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
8、教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
9、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
10．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、技术参数
1、外形尺寸：1200mm×550mm×1770mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；

HYD-QC-040 · 汽车车倒车雷达系统示教板

HYD-QC-040 汽车车倒车雷达系统示教板（一）产品简介本产品选用汽车倒车雷达系统实物，展示汽车倒车雷达系统的结构与原理；面板上绘有完整的倒车雷达系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。（二）结构组成倒车雷达主机总成、倒车灯开关、倒车灯、雷达探头、液晶显示器、报警系统、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、配套使用说明书、实…

HYD-QC-040汽车车倒车雷达系统示教板

（一）产品简介
本产品选用汽车倒车雷达系统实物，展示汽车倒车雷达系统的结构与原理；面板上绘有完整的倒车雷达系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
（二）结构组成
倒车雷达主机总成、倒车灯开关、倒车灯、雷达探头、液晶显示器、报警系统、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、配套使用说明书、实训指导资料、产品合格证、设备保修卡等。
（三）功能特点
1、动态运行功能：打开点火开关，可真实的演示倒车防撞功能工作原理及工作特点。
在遇到障碍物时，蜂鸣器响起，并汉语报出与障碍物之间的实际距离。
2、显示功能：高精度液晶彩色显示仪，实时显示倒车时，汽车后方的实际情况，倒车高亮照明灯，使夜间倒车更为安全。
5、检测功能：控制台上部为检测面板，外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。面板图采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
8、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
9．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
10．底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
11．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
（四）技术参数
1、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；

HYD-QC-043 · 汽车自动灯光系统示教板

HYD-QC-043 汽车自动灯光系统示教板一、产品简介本产品选用全新大众灯光控制系统材料为基础制作，，演示灯光控制系统的工作过程；本示教板功能齐全、操作方便、安全可靠。二、功能特点 1、动态运行功能：实训台配备真实原车灯光自动控制系统，可动态运行灯光的自动调整的整个工作过程。 2、显示功能：高精度数显表，事实显示各个传感器的信号电压，及信号参数变化等情况。 3、自诊断功能：配备原车OBDⅡ诊断座，可连接专用或通用型解码器对发动机…

HYD-QC-043汽车自动灯光系统示教板
一、产品简介
本产品选用全新大众灯光控制系统材料为基础制作，，演示灯光控制系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
二、功能特点
1、动态运行功能：实训台配备真实原车灯光自动控制系统，可动态运行灯光的自动调整的整个工作过程。
2、显示功能：高精度数显表，事实显示各个传感器的信号电压，及信号参数变化等情况。
3、自诊断功能：配备原车OBDⅡ诊断座，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等操作。
4、检测功能：控制台上部为检测面板，外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
5、识图功能：检测控制台面板绘有高清晰度系统彩色电路原理图，可提高识图、读图、画图、学习能力。面板图采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
9、故障设置系统，在设备的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
10．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
12．底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
11．装有诊断座，可读取故障码与数据流等。
12．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、实训项目
1．灯光自动控制系统认识、组成及工作原理等实训。
2．灯光自动控制系统传感器与执行器的工作原理，故障检测及排除等操作。
3．灯光自动控制电控系统检测与维修实训。
4．灯光自动控制控制理论及电路原理实训
5．灯光自动控制故障诊断与排除实训。
6．灯光自动控制传感器与执行波形的测试实训。
7．灯光自动控制的故障读取与清除、元件测试，元件设定等实训。
四、技术参数
1．外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
2．电源：220V交流电压；
3．工作电压：12V直流电压；

HYD-QC-045 · 自动变速器系统示教板

HYD-QC-045 自动变速器系统示教板一、产品简介该设备采用汽车自动变速器电控系统各总成为基础，配备外部电源，合理布置，使之功能全部得以体现。能充分展示电动车系统系统的工作原理，和各种工作状态下的工作情况，配套实训知道资料。出厂合格证二、汽车自动变速器电控单元，速度传感器，电磁阀组，档位开关，刹车开关，开光电源、检测端子、示教板台架，高清写真电路原理图。三、功能特点 1．动态运行功能：操纵开关及按钮，可真实演示自动变速器电…

HYD-QC-045自动变速器系统示教板

一、产品简介
该设备采用汽车自动变速器电控系统各总成为基础，配备外部电源，合理布置，使之功能全部得以体现。能充分展示电动车系统系统的工作原理，和各种工作状态下的工作情况，配套实训知道资料。出厂合格证
二、汽车自动变速器电控单元，速度传感器，电磁阀组，档位开关，刹车开关，开光电源、检测端子、示教板台架，高清写真电路原理图。
三、功能特点
1．动态运行功能：
操纵开关及按钮，可真实演示自动变速器电控系统的工作过程。
2．显示功能：
.LED灯实时显示各个电磁阀的工作状态。
自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
3．检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
4．识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
安全防护功能：
蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和5。蓄电池；
6．移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
7．教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
8．实训台底座部分采用钢性结构焊接，台架经高温喷塑，美观大方，坚固耐用。
面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
9．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、技术参数
1．外形尺寸：1200mm×550mm×1850mm
2．供电电源：220V交流电压；
3．工作电压：12V直流电压；
4．工作温度：-50℃～50℃；

HYD-QC-046 · 一键起动系统示教板

HYD-QC-046一键起动系统示教板一、产品简介设备采用汽车一键起动系统实物为基础，充分展示汽车一键起动系统的组成结构和工作过程。适用于学校对汽车一键起动系统理论和维修实训的教学需要。二、功能特点 1.真实可运行的一键起动系统，充分展示汽车一键起动系统的组成结构。 2.操纵一键起动开关，起动马达工作，真实演示汽车一键起动系统的工作过程。通过面板上的电流表、电压表可观察一键起动过程中启动电流和蓄电池电压的变化过程。 3.面板采用…

HYD-QC-046一键起动系统示教板

一、产品简介
设备采用汽车一键起动系统实物为基础，充分展示汽车一键起动系统的组成结构和工作过程。
适用于学校对汽车一键起动系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的一键起动系统，充分展示汽车一键起动系统的组成结构。
2.操纵一键起动开关，起动马达工作，真实演示汽车一键起动系统的工作过程。通过面板上的电流表、电压表可观察一键起动过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4.示教板面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车一键起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7．在线课程教育学习系统
（1）在线教育系统首页须有企业LOGO，提供免费远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、技术规格
1.外形尺寸（约）：1240×600×1700mm(长×宽×高)
2.外接电源：AC 220V±10% 50Hz
3.工作电压：DC 12V
4.工作温度：-40℃～+50℃

HYD-QC-035 · 汽车照明、信号、仪表、雨刮系统示教板

HYD-QC-035 汽车照明、信号、仪表、雨刮系统示教板一、产品简介本产品选用捷达照明/信号/仪表/雨刮系统材料为基础制作，模拟汽车运行，演示照明/信号/仪表/雨刮系统的工作过程；本示教板功能齐全、操作方便、安全可靠。二、结构组成捷达汽车照明、信号、仪表、雨刮系统四部分实物及各类开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、配套使用说明书、实训指导资料、产品合格证、…

HYD-QC-035汽车照明、信号、仪表、雨刮系统示教板

一、产品简介
本产品选用捷达照明/信号/仪表/雨刮系统材料为基础制作，模拟汽车运行，演示照明/信号/仪表/雨刮系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
二、结构组成
捷达汽车照明、信号、仪表、雨刮系统四部分实物及各类开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、配套使用说明书、实训指导资料、产品合格证、设备保修卡等相关证书。、。
三、功能特点
1．面板上绘有完整的照明/信号/仪表/雨刮系统原理图。设有检测端子，可通过仪器仪表检测传感器，执行器等各种信号参数如电压、电阻、频率等。
2．操纵开关及按钮，可真实演示照明/信号/仪表/雨刮系统的工作过程。
3．数显表显示电压值。
4．发光二极管显示元器件状态。
5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
6．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
7．底架部分采用优质钢材焊接而成。，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
8．在线课程教育学习系统
（1）在线教育系统，提供远程整车电气培训，汽车发动机培训，动力电池培训，发动机拆装，变速器拆装，汽车底盘实训，汽车空调实训等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
四、技术参数
1、外形尺寸：1740mm×550mm×1850mm（长×宽×高）；
2、电源：220V交流电压；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；
5、蓄电池：60AH/12V

HYD-QC-11-2447 · 电控助力转向实训台(电动式)

电控助力转向实训台 ( 电动式 ) 一、产品简介该设备采用本田飞度汽车前桥总成为基础，全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对电控助力转向系统的理论和维修实训的教学需要。二、功能特点真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的组成结构。调节车速输出模拟旋钮，模拟车速从低至高的变化，左右转动方向盘，完整演示电控助力转向的工作过程。实训台面板…

电控助力转向实训台(电动式)

一、产品简介

该设备采用本田飞度汽车前桥总成为基础，全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对电控助力转向系统的理论和维修实训的教学需要。

二、功能特点真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的组成结构。调节车速输出模拟旋钮，模拟车速从低至高的变化，左右转动方向盘，完整演示电控助力转向的工作过程。实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经喷涂底漆处理；UV平板喷绘面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电控助力转向系统的工作原理。实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号，如电阻、电压、电流、频率信号等。实训台安装有诊断座，可连接专用或通用型汽车解码器，对电控助力转向系统进行读取故障码、清除故障码等自诊断功能。实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。三、技术参数1．外形尺寸：1700×1000×1800mm(长×宽×高)2．输入电源；交流220V±10% 50Hz3．工作电源；直流12V4．工作温度：-40℃～+50℃

变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-4-2448 · 桑塔纳2000汽车液压助力转向系统实训台

一．产品简介本实训系统以原厂液压助力转向总成及运行附件为主体部件，转向系统可模拟起动运行，真实展示汽车液压助力转向结构与原理及工作过程。适用于各类型院校及培训机构对汽车转向系统理论和维修实训的实训教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。二．主要用途 1．适用于各类型院校及培训机构对汽车液压助力转向理论和维修实训的实训教学需要。 2．适用于各类型院校及培训机构对汽车液压助力转向模块各单元教学需要。 3．适用于…

桑塔纳2000汽车液压助力转向系统实训台

一．产品简介
本实训系统以原厂液压助力转向总成及运行附件为主体部件，转向系统可模拟起动运行，真实展示汽车液压助力转向结构与原理及工作过程。适用于各类型院校及培训机构对汽车转向系统理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。

二．主要用途
1．适用于各类型院校及培训机构对汽车液压助力转向理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车液压助力转向模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
全新桑塔纳2000 原厂液压助力转向系统总成、方向机、方向盘及转向管柱、助力泵、交流电动机、减震器及左右悬架、方向盘、轮胎、可移动台架、台架操作说明书、实验指导书等附件。
四．功能特点
1．指针式油压表显示转向油压值。
2．◎刻度转向盘显示转向角度大小（可选装）。
3．可进行前轮定位检测与调整。
4．万向脚轮台架，便于移动教学。
5．演示原车转向系统的工作过程。
6．演示液压助力式系统的原理、作用、工作过程。
7．前轮定位三要素的调整和作用。
8．演示悬挂系统工作情况。
9．转向系统拆装实操。
10．实训台加装220V的电源总开关、电机及其他转动部位防护罩等安全保护装置。
11．实训台底座部分采用钢性结构焊接，台架表面采用汽车烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：1500×650×750mm(长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：60mm×50mm(直径×宽度)
4.5脚轮支撑：1.0T
七．技术指标
1.液压转向油：依转向系统型号
2.工作温度：-40℃～+50℃
3．主机：原车装置
4．交流电源：220V
5．交流电机：1. 5KW

变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-3-2449 · 汽车手动变速器解剖运行实训台

HYD-QC-3 汽车手动变速器解剖运行实训台一．产品简介本实训系统以原厂汽车手动变速器为基础，电动机驱动为动力源，可对手动变速器进行换档与运行等实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车变速器结构与原理及工作过程。适用于各类型院校及培训机构对汽车手动变速器理论和维修实训的实训教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。二．主要用途 1．适用于各类型院校及培训机构对汽车手动变速器…

HYD-QC-3汽车手动变速器解剖运行实训台

一．产品简介
本实训系统以原厂汽车手动变速器为基础，电动机驱动为动力源，可对手动变速器进行换档与运行等实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车变速器结构与原理及工作过程。适用于各类型院校及培训机构对汽车手动变速器理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对汽车手动变速器理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车手动变速器模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
解剖的翻新STN手动变速器总成、离合器总成、离合器及挂档机构附件、电动机、移动台架等、台架操作说明书、实验指导书等附件。
四．功能特点
1．变速器机械剖面采用不同颜色的油漆进行喷涂。
2．可调转速的电机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程。
3．设备可简易实现离合器保养与维护操作。
4．实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：1100mm X800mmX1250mm（长X宽X高）
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：60mm×50mm(直径×宽度)
4.5脚轮支撑：1.0T
七．技术指标
1.电源：220V
2.工作温度：-40℃～+50℃
3．主机：原车装置
4．电动机：220V/250W 15转/分
5．漏电保护开关：DZ47LE-32

变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-2-2450 · 大众 01N自动变速器实训台

HYD-QC-2 大众 01N自动变速器实训台一．产品简介本实训系统以01N原厂电控自动变速器为基础，调速三相电机为动力源，可对自动变速器进行换档等各项测试工况实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车自动变速器结构与原理及工作过程。适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。二．主要用途 1．适用于各类型院校及培训机…

HYD-QC-2大众 01N自动变速器实训台

一．产品简介
本实训系统以01N原厂电控自动变速器为基础，调速三相电机为动力源，可对自动变速器进行换档等各项测试工况实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车自动变速器结构与原理及工作过程。适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车自动变速器模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
01N自动变速器总成、自动变速器控制单元、挂档杆总成、组合仪表、三相调速电机、节气门体总成、诊断座、油压表、原车电路原理图板及检测端子、发动机转速装置、制动机构、移动台架等、故障模拟考核和排除系统、直流电源装置、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、台架安装油压力表、带锁止万向的脚轮、台架转动等部位加装安装装置。
四．功能特点
1．电动机驱动变速器模拟运行、二极管显示电磁阀工况；模拟运行工况正常（包含：换档、升降档、加减速等工况）。
2．指针式压力表指示主油道压力值。
3．故障模拟系统可模拟实际运行工况，设置多种系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4．电压表实时显示传感器与执行器的变化，执行元器件用LED 灯显示工作状态。
5．配备原车故障检测通讯的诊断座，可使用电脑诊断仪对变速器电控系统读取故障码和数据流等。
6．实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板或5mm铝塑板直接喷绘彩色原理图
7．实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
8．实训台加装电源等安全保护装置。
9．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：
整体式1600×900×1740mm(长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：1.5T
七．技术指标
1.工作电源：直流12V
2.变速器油：依变速器型号
3.工作温度：-40℃～+50℃
4．主机：原车装置
5.电机：380V /5.5KW
6.交流电源：220V/380V

变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-1-2451 · 丰田A341E自动变速器实训台

HYD-QC-1 丰田A341E自动变速器实训台一．产品简介本实训系统以原厂电控自动变速器为基础，调速三相电机为动力源，可对自动变速器进行换档等各项测试工况实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车自动变速器结构与原理及工作过程。适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。二．主要用途 1．适用于各类型院校及培训机构对…

HYD-QC-1丰田A341E自动变速器实训台

一．产品简介
本实训系统以原厂电控自动变速器为基础，调速三相电机为动力源，可对自动变速器进行换档等各项测试工况实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车自动变速器结构与原理及工作过程。适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。

二．主要用途
1．适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车自动变速器模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
丰田A341E自动变速器总成、自动变速器控制单元、挂档杆总成、组合仪表、三相调速电机、节气门体总成、诊断座、油压表、原车电路原理图板及检测端子、制动机构、移动台架等、故障模拟考核和排除系统、直流电源装置、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、台架安装油压力表、带锁止万向的脚轮、台架转动等部位加装安装装置。
四．功能特点
1．电动机驱动变速器模拟运行、二极管显示电磁阀工况；模拟运行工况正常（包含：换档、升降档、加减速等工况）。
2．指针式压力表指示主油道压力值。
3．故障模拟系统可模拟实际运行工况，设置多种系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4．电压表实时显示传感器与执行器的变化，执行元器件用LED 灯显示工作状态。
5．配备原车故障检测通讯的诊断座，可读取故障码等。
6．实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板或5mm铝塑板直接喷绘彩色原理图
7．实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
8．实训台加装电源等安全保护装置。
9．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置
10. WiFi无线智能实验室管理考核系统
1、系统采用分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、集成无线实验电源管理系统，通过手持移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
4、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
五．外形与颜色
设备外形：
分体式1400×600×1250mm(长×宽×高)； 1240×650×1680mm(长×宽×高)
整体式1400×1000×1740mm(长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：1.5T
七．技术指标
1.工作电源：直流12V
2.变速器油：依变速器型号
3.工作温度：-40℃～+50℃
4．主机：原车装置
5.电机：380V /5.5KW
6.交流电源：220V/380V

变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-5-2452 · 汽车ABS防抱死制动系统实训台

HYD-QC-5 汽车ABS防抱死制动系统实训台一．产品简介本实训系统以原厂汽车液压ABS防抱死刹车系统实物为基础，系统实物合理装配在钢制移动台架上，可对汽车液压ABS防抱死刹车系统进行模拟工作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车液压刹车系统结构与原理及工作过程。适用于各类型院校及培训机构对汽车液压ABS系统理论和维修实训的实训教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。二．主要…

HYD-QC-5汽车ABS防抱死制动系统实训台

一．产品简介
本实训系统以原厂汽车液压ABS防抱死刹车系统实物为基础，系统实物合理装配在钢制移动台架上，可对汽车液压ABS防抱死刹车系统进行模拟工作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车液压刹车系统结构与原理及工作过程。适用于各类型院校及培训机构对汽车液压ABS系统理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。

二．主要用途
1．适用于各类型院校及培训机构对汽车液压刹车系统理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车液压刹车系统模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
全新时超原车ABS阀体总成、ABS控制单元、前碟后鼓制动机构、轮速传感器及信号盘；面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器、刹车踏板等附件、移动台架等、台架操作说明书、实验指导书等附件。
四．功能特点
1．可动态演示汽车ABS制动系统工作原理与过程。
2．设备可简易实现ABS制动系统保养与维护操作。
3．设备可实现ABS制动系统拆装和工况演示。
4．主缸油压与分缸油压实时指针式压力表显示。
5．工作状态安装LED灯显示。
6．轮速通过调速电机进行调整
7．配备原车故障检测通讯的诊断座，可使用电脑诊断仪对电控系统读取故障码和数据流等。
8．可进行ABS制动系统排空及调整、系统匹配等实训（个别功能因车型而有所差异）。
9．实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
10．实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板或5mm铝塑板直接喷绘彩色
11．实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
12．实训台加装电源等安全保护装置。
13．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：立式1500×1000×1740mm(长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：1.5T
七．技术指标
1.刹车油：依制动系统型号
2.工作温度：-40℃～+50℃
3．主机：原车装置
4．交流电源：220V/380
5．交流电机：4KW
6．变频器：与电动机配套

变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-6-2453 · 无级变速器（CVT）附拆装翻转架

HYD-QC-6 无级变速器（CVT）附拆装翻转架一．产品简介本实训系统以原厂汽车无级变速器（CVT）机械总成为基础，配套专用拆装翻转架，可对汽车无级变速器（CVT）可做轴向任何角度翻转和静止操作且任意位置锁止，可对无级变速器（CVT）进行拆卸和装配实训。适用于各类型院校及培训机构对汽车无级变速器（CVT）结构理论和维修实训的实训教学需要。二．主要用途 1．适用于各类型院校及培训机构对汽车无级变速器（CVT）结构理论和维修实训的…

HYD-QC-6无级变速器（CVT）附拆装翻转架

一．产品简介
本实训系统以原厂汽车无级变速器（CVT）机械总成为基础，配套专用拆装翻转架，可对汽车无级变速器（CVT）可做轴向任何角度翻转和静止操作且任意位置锁止，可对无级变速器（CVT）进行拆卸和装配实训。
适用于各类型院校及培训机构对汽车无级变速器（CVT）结构理论和维修实训的实训教学需要。

二．主要用途
1．适用于各类型院校及培训机构对汽车无级变速器（CVT）结构理论和维修实训的拆装与检测实训教学需要。
2．适用于各类型院校及培训机构对汽车无级变速器（CVT）模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、拆卸和装配、检测与维修等教学需要。
三．结构组成
本田无级变速器（CVT）机械总成（包含自动变速器总成、传感器与执行器、油底、自动变速器内外附件等）、减速机总成、翻转架总成、专用接油盘、操作手柄等附件、移动台架等、台架操作说明书、实验指导书等附件。
四．功能特点
1．拆装中无级变速器（CVT）可做轴向任何角度翻转和静止。
2．进行无级变速器（CVT）的基本操作和学习。
3．拆卸和装配实训。
4．配套使用说明书及实训指导书。
5．采用减速翻转机构，可使拆装物旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
6．底部放置接油盘，便于小零件或螺丝的集中存放。
7．实训台采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：1000×600×1100mm(长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
2.1前二只万向带锁止功能脚轮
2.2后二只万向脚轮
2.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
2.4脚轮：60mm×50mm(直径×宽度)
2.5脚轮支撑：1.0T
七．技术指标
1. 减速机：MOPA70
2.工作温度：-40℃～+50℃

变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-7-2454 · 离合器实训台

HYD-QC-7 离合器实训台一．产品简介本实训系统以原厂汽车离合器为基础，手动驱动为动力源，可对汽车离合器进行模拟工作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车离合器结构与原理及工作过程。适用于各类型院校及培训机构对汽车离合器理论和维修实训的实训教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。二．主要用途 1．适用于各类型院校及培训机构对汽车离合器理论和维修实训的实训教学需要。 2．适用于…

HYD-QC-7离合器实训台

一．产品简介
本实训系统以原厂汽车离合器为基础，手动驱动为动力源，可对汽车离合器进行模拟工作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车离合器结构与原理及工作过程。适用于各类型院校及培训机构对汽车离合器理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。

二．主要用途
1．适用于各类型院校及培训机构对汽车离合器理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车离合器模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
全新桑塔纳2000 液压式离合器总成、输入轴总成、输出轴总成、离合器分泵与总泵、分离轴承等运行附件、移动台架等、台架操作说明书、实验指导书等附件。
四．功能特点
1．手动驱动离合器模拟运行、模拟运行工况正常（包含：分离与接合工况）。
2．设备可简易实现离合器保养与维护操作。
3．设备可实现离合器拆装和工况演示。
4．设备可实现离合器加油及排空实训演示。
5．实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：650×400×700mm(长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
2.1前二只万向带锁止功能脚轮
2.2后二只万向脚轮
2.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
2.4脚轮：60mm×50mm(直径×宽度)
2.5脚轮支撑：1.0T
七．技术指标
1.离合器油：依离合器型号
2.工作温度：-40℃～+50℃
3．主机：原车装置

变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-8-2455 · 汽车驱动与传动系统综合实训台

HYD-QC-8 汽车驱动与传动系统综合实训台一、产品简介该设备采用大众时超发动机和传动系统实物为基础，全面展示发动机和传动系统的组成结构。适合于汽车发动机和传动系统理论教学和拆装实训的教学需要。二、功能特点采用真实的发动机和传动系统部件，充分展示发动机和传动系统的组成结构。由三相电机带动减速机，减速机带动发动机曲轴做低速运转，真实演示从发动机到驱动轮的动力传递过程。实训台驱动部分加装安全防护罩。实训台提供了学员拆装发动机…

HYD-QC-8汽车驱动与传动系统综合实训台

一、产品简介
该设备采用大众时超发动机和传动系统实物为基础，全面展示发动机和传动系统的组成结构。适合于汽车发动机和传动系统理论教学和拆装实训的教学需要。

二、功能特点
采用真实的发动机和传动系统部件，充分展示发动机和传动系统的组成结构。
由三相电机带动减速机，减速机带动发动机曲轴做低速运转，真实演示从发动机到驱动轮的动力传递过程。
实训台驱动部分加装安全防护罩。
实训台提供了学员拆装发动机和传动系的工作平台。
三、技术参数
1.外形尺寸：1600×1400×1200mm(长×宽×高)
2.动力电源：三相四线(三相五线 380V±10% 50Hz)
3.单相减速电动机：250W,20转/分
4.减速机：
5.规格：60
6.速比：60:1
7.工作温度：-40℃～+50℃
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	发动机总成	大众AJR,翻新	台	1
2	手动变速器总成	大众时超,翻新	台	1
3	离合器		个	1
4	主减速器		套	1
5	差速器		套	1
6	半轴		套	1
7	单相减速电动机	250W,20转/分	台	1
8	减速机	WPS，速比60:1	个	1
9	驱动机构(带安全防护罩)		套	1
10	三相漏电保护开关	DZ47LE-32	个	1
11	移动台架(带自锁脚轮装置)	1600×800×900mm (长×宽×高)	台	1

HYD-QC-10-2456 · 电控助力转向实训台(液力式)

HYD-QC-10 电控助力转向实训台(液力式) 一、产品简介该设备采用凌志LS400汽车前桥总成为基础，全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对电控助力转向系统的理论和维修实训的教学需要。二、功能特点真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的组成结构。由三相电机做动力源带动助力泵工作，操纵方向盘，调节车速信号模拟旋钮，完整演示电控动力转…

HYD-QC-10电控助力转向实训台(液力式)

一、产品简介
该设备采用凌志LS400汽车前桥总成为基础，全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对电控助力转向系统的理论和维修实训的教学需要。

二、功能特点
真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的组成结构。
由三相电机做动力源带动助力泵工作，操纵方向盘，调节车速信号模拟旋钮，完整演示电控动力转向的工作过程
实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号，如电阻、电压、电流、频率信号等。
实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术参数
1、外形尺寸：1700×1200×1200mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、输入电源；交流220V±10% 50Hz
4、工作电源；直流12V
5、工作温度：-40℃～+50℃
6、油压表：0～100kg/psi
7、三相异步电动机：
8、型号：YT 100L1-4
9、电压：AC 220V/380V 50Hz
10、电流：8.7A/5.0A
11、功率：2.2KW
12、转速：1420r/min

变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-12 · 动力转向与独立悬架实训台

HYD-QC-12动力转向与独立悬架实训台一、产品简介该设备采用大众捷达汽车前桥总成为基础，全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要，完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。二、功能特点 1．真实可运行的汽车转向系和前桥悬架部件，充分展示动力转向与独立悬架的组成结构。 2．由三相电机做动力源带动助力泵工作，操纵方向盘…

HYD-QC-12动力转向与独立悬架实训台
一、产品简介   该设备采用大众捷达汽车前桥总成为基础，全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要，完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。二、功能特点 1．真实可运行的汽车转向系和前桥悬架部件，充分展示动力转向与独立悬架的组成结构。 2．由三相电机做动力源带动助力泵工作，操纵方向盘，真实演示汽车动力转向的工作过程。 3．实训台安装有压力表，实时显示转向时助力油压的参数变化。 4．车轮底部装有转角盘，可分别显示各轮转向角度。 5．实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。三、技术参数 1．外形尺寸：1700×900×1100mm(长×宽×高) 2．动力电源：三相四线(三相五线 380V±10% 50Hz) 3．工作温度：-40℃～+50℃ 4．油压表：0～100kg/psi 三相异步电动机： 1．型号：YT 90S-4 2．电压：AC 220V/380V 3．功率：1.5KW 4．转速：1400r/min
变速器实训类
自动变速器实训台(丰田A340E）
自动变速器实训台(丰田卡罗拉U340E）
自动变速器实训台(本田雅阁）
自动变速器实训台(大众01N）
自动变速器实训台(大众01M）
自动变速器实训台(大众01V手自一体）
双离合器自动变速器实训台(大众02E六档）
双离合器自动变速器实训台(大众OAM七档）
自动变速器实训台(别克凯越）
自动变速器实训台(别克君威）
自动变速器实训台(科鲁兹手自一体）
自动变速器实训台(起亚）
无极变速器实训台(本田飞度）
无极变速器实训台(奥迪01J）
自动变速器解剖演示运行台(前驱）
自动变速器解剖演示运行台（后驱）
手动变速器解剖运行台(大众桑塔纳)
手动变速器解剖运行台(大众捷达王)
手动变速器解剖运行台(大众新捷达)
手动变速器解剖运行台(大众朗逸)
手动变速器解剖运行台(丰田卡罗拉)
手动变速器解剖运行台(丰田威驰)
手动变速器解剖运行台(起亚现代)
手动变速器解剖运行台(丰田金杯海狮)
手动变速器解剖运行台(轻卡)
手动变速器解剖运行台(解放CA1122)
离合器系统实训
机械式膜片弹簧离合器实训台(大众普桑）
机械式膜片弹簧离合器实训台(大众捷达）
机械式膜片弹簧离合器实训台(东风）
液压式膜片弹簧离合器实训台（大众桑塔纳3000）
液压式膜片弹簧离合器实训台（丰田金杯海狮）
重型汽车气液组合式离合器实训台
双片多簧式离合器实训台
气压助力操纵离合器实训台
周布式弹簧离合器实训台
中央弹簧式离合器实训台
传动与驱动系统实训类
汽车传动系统实训台(大众桑塔纳3000)
汽车传动系统实训台(大众捷达王)
汽车传动系统实训台(大众新捷达)
汽车传动系统实训台(丰田金杯海狮)
汽车四轮驱动与传动系统实训台
汽车传动系统实训台（01M自动档）
汽车动力驱动与传动系统综合实训台(桑塔纳3000)
汽车动力驱动与传动系统综合实训台(大众帕萨特)
制动系统实训类
液压制动系统实训台(桑塔纳3000)
液压制动系统实训台(大众捷达)
液压制动系统实训台(本田)
液压制动系统实训台(丰田)
气压制动系统实训台(轻卡)
气压制动系统实训台(重卡)
汽车AFS制动系统实训台(桑塔纳2000)
汽车AFS制动系统实训台(大众捷达)
汽车AFS制动系统实训台(科鲁兹)
汽车AFS制动系统实训台(卡罗拉)
汽车AFS制动系统实训台(带滚筒驱动装置)
AFS/EFD制动系统实训台(大众帕萨特F5)
气压AFS防抱死制动系统实训台
汽车AFS/ASR制动系统实训台(大众宝来)
汽车AFS/ASR/ESP制动系统实训台(大众帕萨特F5)
汽车AFS/ASR/ESP制动系统实训台(新款大众)    1
转向与悬架系统实训类
汽车转向系统实训台（轻卡机械式)
汽车转向系统实训台（重卡机械式)
汽车液压动力转向与前悬架实训台(大众桑塔纳3000)
汽车液压动力转向与前悬架实训台(大众捷达)
汽车液压动力转向与前悬架实训台(大众帕萨特)
汽车液压动力转向与前悬架实训台(丰田金杯海狮)
汽车液压动力转向与前悬架实训台(本田)
汽车液压动力转向与前悬架实训台(现代伊兰特)
汽车液压动力转向与前悬架实训台(勇士FJ2022)
汽车液压动力转向与前悬架实训台(东风猛士)
电控液压助力转向实训台(凌志LS400)
电控液压助力转向实训台(大众POLO)
电控电动助力转向实训台(本田飞度)
电控电动助力转向实训台(丰田锐志)
电控电动助力转向实训台(丰田卡罗拉)
电控电动助力转向实训台(长安)
电控电动助力转向实训台(起亚K5)
电控电动助力转向实训台(科鲁兹)
电控电动助力转向实训台(新款大众)
汽车四轮转向系统实训台     172
电控空气悬挂实训台(凌志LS400)
电控空气悬挂实训台(大众奥迪)
电控空气悬挂实训台(大客车)
汽车电控悬架与转向系统实训台(凌志LS400)    181
整车悬架结构系统展示与拆装实训台(大众帕萨特)
整车悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车前悬架结构系统展示与拆装实训台(起亚现代)
汽车前悬架结构系统展示与拆装实训台(大众帕萨特)
汽车前悬架结构系统展示与拆装实训台(轻卡)
汽车后悬架结构系统展示与拆装实训台(丰田金杯海狮)
汽车后悬架结构系统展示与拆装实训台(大众桑塔纳)
汽车后桥结构系统展示与拆装实训台(重汽)
汽车后桥结构系统展示与拆装实训台(微型车)
防滑差速器式车桥结构系统展示与拆装实训台
双驱动桥结构系统展示与拆装实训台(重汽)
汽车悬架原理测试实训台
器件展示类
汽车悬架结构原理展示板
汽车差速器结构原理展示板
汽车离合器(三件套)结构原理展示板
汽车制动元件结构原理展示板
汽车AFS\EFD\ESP等零部件结构原理展示台
综合底盘实训类
汽车综合底盘实训台（大众STN2000）
汽车综合底盘实训台（大众捷达）
汽车底盘结构原理展示实训台(大众捷达)
汽车底盘结构原理展示实训台(长安轻卡)
汽车综合底盘实训台（依维柯）
汽车综合底盘实训台（长安轻卡）
汽车综合底盘实训台（五十铃轻卡）
汽车综合底盘实训台（丰田金杯海狮）
汽车综合底盘实训台（丰田卡罗拉）
汽车综合底盘实训台（吉普四轮驱动）
汽车综合底盘实训台（奥迪）
汽车综合底盘实训台（丰田皇冠）
汽车AFS/ESP/电控空气悬架/电控稳定杆综合底盘实训台（奥迪）
底盘电器示教类
自动变速器电控系统示教板
汽车AFS电控系统示教板
底盘技能鉴定与比赛类
汽车手动变速器技能考核实训台
汽车制动系技能考核实训台
汽车转向机构技能考核实训台(大众STN3000)
汽车转向机构技能考核实训台(大众捷达)
汽车差速器/主减速器机构技能考核实训台(轻卡)
汽车差速器/主减速器机构技能考核实训台(大众捷达)
汽车综合底盘技能考核实训台
自动变速器拆装与检测实训台

HYD-QC-KT-01 · 汽车单风口空调系统实训台

HYD-QC-KT-01 汽车单风口空调系统实训台一、汽车空调系统实训台产品简介该设备采用国产轻卡单风口空调系统为基础，充分展示汽车单风口空调系统的组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、汽车空调系统实训台特点本装置上综合了目前汽车空调系统中的制冷、暖风、通风三大工作模式；三、汽车单风口空调系统实训台功能特点 1.真实可运行的…

HYD-QC-KT-01汽车单风口空调系统实训台

一、汽车空调系统实训台产品简介
该设备采用国产轻卡单风口空调系统为基础，充分展示汽车单风口空调系统的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、汽车空调系统实训台特点
本装置上综合了目前汽车空调系统中的制冷、暖风、通风三大工作模式；
三、汽车单风口空调系统实训台功能特点
1.真实可运行的汽车单风口空调系统，充分展示汽车单风口空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车单风口空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车单风口空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.为了更好的锻炼学生的故障分析和解决问题的能力，提高学生综合素质，在设备中设置了采用手动方式的设故排故系统，可设置典型的汽车空调系统故障，完成对学生的技能的综合考核。
四、汽车单风口空调系统实训台技术性能
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
9、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型号：YT 100L1-4
2、电压：AC 380V
3、功率：2.2KW
4、转速：1420r/min
5、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
6、移动脚轮：120*80mm
五、产品基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	单风口空调控制器总成	原车全新	套	1
8	单风口空调蒸发箱总成	原车全新	套	1
9	压缩机总成	原车全新	套	1
10	膨胀阀总成	原车全新	套	1
11	干燥器总成	原车全新	套	1
12	鼓风机总成	原车全新	套	1
13	冷凝器	原车全新	个	1
14	冷却电子风扇	原车全新	套	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置		套	1
18	设备教师手册		套	1
19	设备合格证、保修卡		套	1

汽车空调实训设备
汽车单风口空调系统实训台
大众桑塔纳2000汽车手动空调实训台
大众桑塔纳3000汽车手动空调实训台
大众捷达汽车手动空调实训台
科鲁兹手动空调实训台
帕萨特B5汽车手动空调实训台
帕萨特B5汽车自动空调实训台
新帕萨特B7汽车自动空调实训台
科鲁兹汽车自动空调实训台
凌志汽车自动空调实训台
卡罗拉汽车自动空调实训台
宝来汽车半自动空调实训台
电动汽车空调系统实训台
工程机械空调系统实训台
电控发动机带自动空调实训台
大众桑塔纳2000汽车手动空调电路系统示教板
大众捷达汽车手动空调电路系统示教板
大众帕萨特B5汽车自动空调电路系统示教板
凌志汽车自动空调电路系统示教板
汽车空调电路系统接线考核实训台
汽车空调考工实训台
汽车空调系统接线、装配、调试运行试验台

HYD-QC-KT-04 · 大众捷达汽车手动空调实训台

HYD-QC-KT-04大众捷达汽车手动空调实训台一、空调实训台产品简介该设备采用大众捷达汽车手动空调系统为基础，充分展示汽车手动空调系统的组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、空调实训台功能特点 1.真实可运行的汽车手动空调系统，充分展示汽车手动空调系统的组成结构和工作过程。 2.由三相电机做为动力源，带动空调压缩机工作。操作空调…

HYD-QC-KT-04大众捷达汽车手动空调实训台

一、空调实训台产品简介
该设备采用大众捷达汽车手动空调系统为基础，充分展示汽车手动空调系统的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、空调实训台功能特点
1.真实可运行的汽车手动空调系统，充分展示汽车手动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车手动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车手动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.为了更好的锻炼学生的故障分析和解决问题的能力，提高学生综合素质，在设备中设置了采用手动方式的设故排故系统，可设置典型的汽车空调系统故障，完成对学生的技能的综合考核。
三、汽车手动空调实训台技术参数
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型号：YT 100L1-4
2、电压：AC 380V
3、功率：2.2KW
4、转速：1420r/min
真空泵：
1、型号：RS-1A
2、电压：AC 220V 50Hz
3、功率：120W
4、抽气速率：25L/min
5、极限压力：10~30Pa
6、转速：1000r/min
7、进气口径：Ø6
8、用油量：0.25L
9、噪声：≤65
10、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
四、汽车手动空调实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	空调控制器总成	原车全新	套	1
8	空调蒸发箱总成	原车全新	套	1
9	压缩机总成	原车全新	套	1
10	膨胀阀总成	原车全新	套	1
11	干燥器总成	原车全新	套	1
12	鼓风机总成	原车全新	套	1
13	冷凝器	原车全新	个	1
14	冷却电子风扇	原车全新	套	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	真空泵	RS-1A	台	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1

汽车空调实训设备
汽车单风口空调系统实训台
大众桑塔纳2000汽车手动空调实训台
大众桑塔纳3000汽车手动空调实训台
大众捷达汽车手动空调实训台
科鲁兹手动空调实训台(中职类比赛专用机型)
帕萨特B5汽车手动空调实训台
帕萨特B5汽车自动空调实训台
新帕萨特B7汽车自动空调实训台
科鲁兹汽车自动空调实训台
凌志汽车自动空调实训台
卡罗拉汽车自动空调实训台
宝来汽车半自动空调实训台(高职类比赛专用机型)
电动汽车空调系统实训台
工程机械空调系统实训台
电控发动机带自动空调实训台
大众桑塔纳2000汽车手动空调电路系统示教板
大众捷达汽车手动空调电路系统示教板
大众帕萨特B5汽车自动空调电路系统示教板
凌志汽车自动空调电路系统示教板
汽车空调电路系统接线考核实训台
汽车空调考工实训台
汽车空调系统接线、装配、调试运行试验台

HYD-QC-KT-05 · 科鲁兹手动空调实训台

HYD-QC-KT-05科鲁兹手动空调实训台一、空调实训台产品简介该设备采用科鲁兹汽车手动空调系统为基础，充分展示汽车手动空调系统的组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、空调实训台功能特点 1.真实可运行的汽车手动空调系统，充分展示汽车手动空调系统的组成结构和工作过程。 2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板…

HYD-QC-KT-05科鲁兹手动空调实训台

一、空调实训台产品简介
该设备采用科鲁兹汽车手动空调系统为基础，充分展示汽车手动空调系统的组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、空调实训台功能特点
1.真实可运行的汽车手动空调系统，充分展示汽车手动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车手动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车手动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.为了更好的锻炼学生的故障分析和解决问题的能力，提高学生综合素质，在设备中设置了采用手动方式的设故排故系统，可设置典型的汽车空调系统故障，完成对学生的技能的综合考核。
三、科鲁兹手动空调实训台技术参数
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型号：YT 100L1-4
2、电压：AC 380V
3、功率：2.2KW
4、转速：1420r/min
四、科鲁兹手动空调实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	空调控制器总成	原车全新	套	1
8	空调蒸发箱总成	原车全新	套	1
9	压缩机总成	原车全新	套	1
10	膨胀阀总成	原车全新	套	1
11	干燥器总成	原车全新	套	1
12	鼓风机总成	原车全新	套	1
13	冷凝器	原车全新	个	1
14	冷却电子风扇	原车全新	套	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置		套	1
18	发动机控制单元/转速调节装置		套	1
19	车身电脑与诊断座等		套	1
20	设备教师手册		套	1
21	设备合格证、保修卡		套	1

HYD-QC-KT-07 · 帕萨特B5汽车自动空调实训台

HYD-QC-KT-07帕萨特B5汽车自动空调实训台自动空调实训台采用大众车系帕萨特B5车型的全自动空调部件，该空调系统在常规手动空调系统的基础上增加了控制单元、各种传感器和执行器等，构成一个完整的闭环自动控制系统。它能够实现对温度、风速、换气、风口切换等进行自动控制，实现了汽车自动空调的全部功能，本装置可设置典型的空调系统故障，完成对学生的技能考核，也可用于职业技能培训和鉴定。本装置适合高职、职业技工类学校、职教中心等开设的汽车…

HYD-QC-KT-07帕萨特B5汽车自动空调实训台

自动空调实训台采用大众车系帕萨特B5车型的全自动空调部件，该空调系统在常规手动空调系统的基础上增加了控制单元、各种传感器和执行器等，构成一个完整的闭环自动控制系统。它能够实现对温度、风速、换气、风口切换等进行自动控制，实现了汽车自动空调的全部功能，本装置可设置典型的空调系统故障，完成对学生的技能考核，也可用于职业技能培训和鉴定。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、自动空调实训台装置特点
本装置采用帕萨特自动空调系统，自动化程度高，普遍性广；
本装置上综合了目前汽车空调系统中的制冷、暖风、通风三大工作模式；
实物对象和控制系统分为两个独立部分设计，即可以提高实验效果的直观性，也便于实现模块化的设计思路；
二、帕萨特B5汽车自动空调实训台功能特点
1.真实可运行的汽车自动空调系统，充分展示汽车自动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.带加热装置,自动调节温度。
10.为了更好的锻炼学生的故障分析和解决问题的能力，提高学生综合素质，在设备中设置了采用手动方式的设故排故系统，可设置典型的汽车空调系统故障，完成对学生的技能的综合考核。
三、帕萨特B5汽车自动空调实训台技术参数
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型号：YT 100L1-4
2、电压：AC 380V
3、功率：2.2KW
4、转速：1420r/min
四、帕萨特B5汽车自动空调实训台实训项目
1.空调系统制冷
2.空调系统暖风
3.空调系统通风
4.空调系统电气控制
5.空调系统故障分析
6.汽车解码器的使用以及故障代码的识别
五、基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(带面板柜）	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	信号模拟装置		套	1
4	高压压力表	R134a，0～3.5MPa	个	1
5	低压压力表	R134a，0～1.5MPa	个	1
6	数字式进风口温度表		个	1
7	数字式出风口温度表		个	1
8	空调控制器总成	原车	套	1
9	空调蒸发箱总成	原车	套	1
10	压缩机总成	原车	套	1
11	膨胀阀总成	原车	套	1
12	干燥器总成	原车	套	1
13	鼓风机总成	原车	套	1
14	冷凝器	原车	个	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	冷却电子风扇	原车	套	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1

HYD-QC-KT-11 · 卡罗拉汽车自动空调实训台

HYD-QC-KT-11卡罗拉汽车自动空调实训台自动空调实训台采用一汽丰田车系卡罗拉车型的全自动空调部件，该空调系统在常规空调系统的基础上由液晶显示的控制面板、轻触式开关、电控模块、各种传感器和执行器构成，是一个完整的闭环自动控制系统。能够实现对温度、风速、换气、风口切换等自动控制，真正模拟了丰田自动空调的全部功能，可通过设置各种典型的空调系统故障，完成对学生的技能考核。适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等…

HYD-QC-KT-11卡罗拉汽车自动空调实训台

自动空调实训台采用一汽丰田车系卡罗拉车型的全自动空调部件，该空调系统在常规空调系统的基础上由液晶显示的控制面板、轻触式开关、电控模块、各种传感器和执行器构成，是一个完整的闭环自动控制系统。能够实现对温度、风速、换气、风口切换等自动控制，真正模拟了丰田自动空调的全部功能，可通过设置各种典型的空调系统故障，完成对学生的技能考核。适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修电工、汽车维修工等相关工种的教学与技能实训，也可用于职业技能培训和鉴定。
一、自动空调实训台特点
本装置采用丰田卡罗拉自动空调系统，自动化程度高，普遍性广
本装置综合了汽车空调系统中的制冷、暖风、通风三大工作模式
本装置采用可视化教学体系，各空调部件直观明了
各组件采用模块化结构，部件与电路符号相对应，图线分明，各组件任务明确，相应的过程均有相应的仪表指示，直观、准确
可设置不同类型的故障，使学生的专业知识和操作技能（理论与实践）紧密结合，从而提高学生的综合分析判断能力和调试维修技术水平
6.系统配置有可变频调速的三相异步电动机，用来模拟汽车的发动机，给压缩机提供运转的动力，通过变频器对电动机调速来模拟汽车的不同运行工况，从而达到实训的目的。
二、卡罗拉汽车自动空调实训台功能特点
1.真实可运行的汽车自动空调系统，充分展示汽车自动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.带加热装置,自动调节温度。
三、卡罗拉汽车自动空调实训台技术参数
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型号：YT 100L1-4
2、电压：AC 380V
3、功率：2.2KW
4、转速：1420r/min
四、卡罗拉汽车自动空调实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(带面板柜）	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	信号模拟装置		套	1
4	高压压力表	R134a，0～3.5MPa	个	1
5	低压压力表	R134a，0～1.5MPa	个	1
6	数字式进风口温度表		个	1
7	数字式出风口温度表		个	1
8	空调控制器总成	原车	套	1
9	空调蒸发箱总成	原车	套	1
10	压缩机总成	原车	套	1
11	膨胀阀总成	原车	套	1
12	干燥器总成	原车	套	1
13	鼓风机总成	原车	套	1
14	冷凝器	原车	个	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	冷却电子风扇	原车	套	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1

HYD-QC-KT-12 · 宝来汽车半自动空调实训台

HYD-QC-KT-12宝来汽车半自动空调实训台一、产品简介该设备采用大众宝来汽车半自动空调系统为基础，充分展示汽车半自动空调系统组成结构和工作过程。本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。二、功能特点 1.真实可运行的汽车半自动空调系统，充分展示汽车半自动空调系统的组成结构和工作过程。 2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实…

HYD-QC-KT-12宝来汽车半自动空调实训台

一、产品简介
该设备采用大众宝来汽车半自动空调系统为基础，充分展示汽车半自动空调系统组成结构和工作过程。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、功能特点
1.真实可运行的汽车半自动空调系统，充分展示汽车半自动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.带加热装置,自动调节温度。
10.为了更好的锻炼学生的故障分析和解决问题的能力，提高学生综合素质，在设备中设置了采用手动方式的设故排故系统，可设置典型的汽车空调系统故障，完成对学生的技能的综合考核。
三、宝来汽车半自动空调实训台技术型号
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型号：YT 100L1-4
2、电压：AC 380V
3、功率：2.2KW
4、转速：1420r/min
四、宝来汽车半自动空调实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(带面板柜）	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	信号模拟装置		套	1
4	高压压力表	R134a，0～3.5MPa	个	1
5	低压压力表	R134a，0～1.5MPa	个	1
6	数字式进风口温度表		个	1
7	数字式出风口温度表		个	1
8	空调控制器总成	原车	套	1
9	空调蒸发箱总成	原车	套	1
10	压缩机总成	原车	套	1
11	膨胀阀总成	原车	套	1
12	干燥器总成	原车	套	1
13	鼓风机总成	原车	套	1
14	冷凝器	原车	个	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	冷却电子风扇	原车	套	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1

HYD-QC-KT-13 · 电动汽车空调系统实训台

HYD-QC-KT-13电动汽车空调系统实训台一、产品简介该设备采用 48V电动汽车空调系统为基础，充分展示电动汽车空调系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对电动汽车空调系统理论和维修实训的教学需要。二、功能特点 1.真实可运行的电动汽车空调系统，充分展示电动汽车空调系统的组成结构和工作过程。 2.由电动汽车电源系统做为动力源，驱动空调压缩机工作。操作空调控制面板，可真实演示电动汽车空调系…

HYD-QC-KT-13电动汽车空调系统实训台

一、产品简介
该设备采用 48V电动汽车空调系统为基础，充分展示电动汽车空调系统的组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对电动汽车空调系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的电动汽车空调系统，充分展示电动汽车空调系统的组成结构和工作过程。
2.由电动汽车电源系统做为动力源，驱动空调压缩机工作。操作空调控制面板，可真实演示电动汽车空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析电动汽车空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、电动汽车空调系统实训台技术参数
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：原电动汽车电源
3、制冷剂：R134a
4、工作温度：-40℃～+50℃
5、高压压力表：0～1.5MPa
6、低压压力表：0～0.3MPa
四、电动汽车空调系统实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	空调控制器总成	原车全新	套	1
8	空调蒸发箱总成	原车全新	套	1
9	电动汽车空调压缩机总成	原车全新,48V	套	1
10	膨胀阀总成	原车全新	套	1
11	干燥器总成	原车全新	套	1
12	鼓风机总成	原车全新	套	1
13	冷凝器	原车全新	个	1
14	冷却电子风扇	原车全新	套	1
15	电动汽车空调控制器(驱动电机变频器)及操纵开关组件	原车全新,48V	套	1
16	电动汽车电池组	原车全新,48V	套	1
17	DC/DC系统	原车全新	套	1
18	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
19	车载充电器与充电口	配套	套	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1

HYD-QC-KT-22 · 汽车空调系统接线、装配、调试运行试验台

HYD-QC-KT-22汽车空调系统接线、装配、调试运行试验台一、产品简介该设备采用国产轻卡汽车空调系统为基础，充分展示汽车空调系统的组成结构和工作过程。设备采用开放式设计，由学员动手进行汽车空调接线、装配、调试实训。二、功能特点 1.真实可运行的空调全套运行总成（带齐附件），学员动手进行空调接线、装配、调试实训,发动机各工况正常。 2.由三相电机做为动力源，带动空调压缩机工作。 3.附有元器件图标与端子标注号，学员对照附录的电…

HYD-QC-KT-22汽车空调系统接线、装配、调试运行试验台

一、产品简介
该设备采用国产轻卡汽车空调系统为基础，充分展示汽车空调系统的组成结构和工作过程。
设备采用开放式设计，由学员动手进行汽车空调接线、装配、调试实训。
二、功能特点
1.真实可运行的空调全套运行总成（带齐附件），学员动手进行空调接线、装配、调试实训,发动机各工况正常。
2.由三相电机做为动力源，带动空调压缩机工作。
3.附有元器件图标与端子标注号，学员对照附录的电路图、原理图和空调实物，进行空调接线及管路装配。
4.空调装配好、加注制冷剂，操作开关空调可正常运行。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习空调装配与接线、加注制冷剂、检漏等实操工作平台。
7.实训台底座采用钢结构焊接，封闭式的展示柜，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、汽车空调系统接线装配调试运行试验台技术型号
1、外形尺寸：1300×1000×1300mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型号：YT 100L1-4
2、电压：AC 380V
3、功率：2.2KW
4、转速：1420r/min
四、汽车空调系统接线装配调试运行试验台基本配置(每台)

序号	名称	型号车型	单位	数量
1	元器件图标与端子标注		套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	空调控制器总成		套	1
8	空调蒸发箱总成		套	1
9	压缩机总成		套	1
10	膨胀阀总成		套	1
11	干燥器总成		套	1
12	鼓风机总成		套	1
13	冷凝器		个	1
14	冷却电子风扇		套	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	进出风管道及附件	原车全新	套	1
17	移动台架(带自锁脚轮装置)	1300×1000×1300mm(长×宽×高)	台	1
18	设备教师手册		套	1
19	设备学生施工手册		套	1
20	设备合格证、保修卡		套	1

HYD-QC-GCJX-14 · 工程机械空调系统实训台

HYD-QC-GCJX-14 工程机械空调系统实训台一、工程机械空调系统实训台产品简介该设备采用ZC50工程机械空调系统为基础，充分展示工程机械空调系统的组成结构和工作过程。适用于各类学校对工程机械空调系统理论和维修实训的教学需要。二、工程机械空调系统实训台功能特点 1.真实可运行的工程机械空调系统，充分展示工程机械空调系统的组成结构和工作过程。 2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示工程机…

HYD-QC-GCJX-14工程机械空调系统实训台

一、工程机械空调系统实训台产品简介
该设备采用ZC50工程机械空调系统为基础，充分展示工程机械空调系统的组成结构和工作过程。
适用于各类学校对工程机械空调系统理论和维修实训的教学需要。
二、工程机械空调系统实训台功能特点
1.真实可运行的工程机械空调系统，充分展示工程机械空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示工程机械空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车单风口空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.实训台R形钢结构焊接，面板箱采用嵌入式固定安装；底部设置三角形储物箱，安装透明单开门。表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、工程机械空调系统实训台技术参数
1、外形尺寸：1600×700×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
     1、型号：YT 100L1-4
     2、电压：AC 380V
     3、功率：2.2KW
     4、转速：1420r/min
   四、工程机械空调系统实训台基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（16009004mm)	套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	单风口空调控制器总成	原车全新	套	1
8	单风口空调蒸发箱总成	原车全新	套	1
9	压缩机总成	原车全新	套	1
10	膨胀阀总成	原车全新	套	1
11	干燥器总成	原车全新	套	1
12	鼓风机总成	原车全新	套	1
13	冷凝器	原车全新	个	1
14	冷却电子风扇	原车全新	套	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	R形移动台架(带自锁脚轮装置)	1600×700×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置		套	1
18	设备教师手册		套	1
19	设备合格证、保修卡		套	1

HYD-QC-KT-16 · 大众桑塔纳2000汽车手动空调电路系统示教板

HYD-QC-KT-16 大众桑塔纳2000汽车手动空调电路系统示教板一、汽车手动空调系统示教板产品简介本示教板完整展示了上海大众桑塔纳2000AJR型手动空调系统，设备包括空调控制器、空调开关、继电器等真实汽车部件，能动态演示手动空调系统制热与制冷的工作过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相…

HYD-QC-KT-16大众桑塔纳2000汽车手动空调电路系统示教板

一、汽车手动空调系统示教板产品简介
本示教板完整展示了上海大众桑塔纳2000AJR型手动空调系统，设备包括空调控制器、空调开关、继电器等真实汽车部件，能动态演示手动空调系统制热与制冷的工作过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、汽车手动空调系统示教板功能特点
1.真实可运行的汽车手动空调电路系统，充分展示汽车手动空调电路系统的组成结构。
2.操纵空调面板上的各种开关，可清楚观察鼓风机转速的调节与压缩机控制等，可真实演示空调电路系统的工作过程。
3.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析汽车空调电路系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测空调电路系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的钢制台面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、汽车手动空调系统示教板技术参数
1、外形尺寸：1240×650×1700mm(长×宽×高)
2、外接电源：交流220V±10% 50Hz
3、工作电压：直流12V
4、工作温度：-40℃～+50℃
5、外接电源：AC 220V±10% 50Hz
6、工作电压：DC 12V
7、工作温度：-40℃～+50℃
四、汽车手动空调系统示教板实训项目
1.制冷系统演示
2.制热系统演示
五、故障设置功能
面板上设置有故障模拟开关，当开关按下相应的指示灯点亮，表示故障已经被设置。设备可设置8个故障点，故障类型包括制热和制冷故障等情况。
六、基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子，彩色电路图和工作原理示意图（12009004mm)	套	1
2	空调控制面板	原车	套	1
3	点火开关		个	1
4	鼓风机总成	原车	套	1
5	压缩机离合器	原车	套	1
6	鼓风机开关与电阻器	原车	套	1
7	温控器与温度传感器	原车	套	1
8	保险丝盒（带继电器一体安装）	带专用标签打印机的标识	个	1
9	移动台架(带自锁脚轮装置)	1240×650×1700mm(长×宽×高)	台	1
10	传感器数值显示数显表		套	1
11	故障模拟与排除装置		套	1
12	设备教师手册		套	1
13	设备合格证、保修卡		套	1
14	电源变压器及附件		套	1
15	漏电保护开关及附件		套	1

HYD-QC-KT-18 · 大众帕萨特B5汽车自动空调电路系统示教板

HYD-QC-KT-18大众帕萨特B5汽车自动空调电路系统示教板汽车自动空调系统示教板完整展示上海大众帕萨特B5自动空调系统，设备包括空调控制器、温度调节电机、传感器、中央风口电机、空调继电器等真实汽车部件，能动态演示汽车自动空调系统制热与制冷的工作过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种…

HYD-QC-KT-18大众帕萨特B5汽车自动空调电路系统示教板

汽车自动空调系统示教板完整展示上海大众帕萨特B5自动空调系统，设备包括空调控制器、温度调节电机、传感器、中央风口电机、空调继电器等真实汽车部件，能动态演示汽车自动空调系统制热与制冷的工作过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、汽车自动空调系统示教板装置特点
1.面板设计采用汽车真实实物与彩色喷绘图片相结合的模式，形象直观演示系统组成和工作过程；
2.面板上设有相应的测试点，教师可以动态测量参数的变化情况；
3.面板上设有故障设置开关，可以动态展示系统常见故障情况。
二、汽车自动空调系统示教板技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜0.35kVA
4.外形尺寸：120cm×55cm×180cm
三、汽车自动空调系统示教板基本配置及功能
示教板采用整体框架式结构，面板采用彩色PVC喷绘工艺，框架和控制屏经过喷塑处理，并设计有桌面，便于教师放置相关测量设备，底部设有万向轮便于移动和布置。
面板布局采用框图模块设计，具体实物与框图一一对应，采用了上海大众帕萨特B5自动空调系统真实部件，设备包括空调控制器、环境温度传感器、光敏调节传感器、中央风口传感器、进风口传感器、搁脚风口传感器、进风口电机、温度调节电机、搁脚处电机、中央风口电机、空调继电器、诊断座等。
面板上绘制有汽车自动空调系统框图，包括有蒸发器、压缩机、冷凝器、干燥器、高压阀、膨胀阀、低压阀、各类电机、各类传感器及空调控制器等。系统可以完成制冷系统和制热系统的动态演示，各部件的工作情况采用电机模拟或者LED指示，形象生动。
面板上设有诊断接口，利用汽车解码器可进行数据流检测和故障诊断，读码、清码、匹配及测试执行器动作。
四、汽车自动空调系统示教板实训项目
1.制冷系统演示
2.制热系统演示
五、汽车自动空调系统示教板故障设置功能
面板上设置有故障模拟开关，当开关按下相应的指示灯点亮，表示故障已经被设置。设备可设置10个故障点，故障类型包括制热和制冷故障等情况。
六、汽车自动空调系统示教板基本配置(每台)

序号	名称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子，彩色电路图和工作原理示意图（12009004mm)	套	1
2	空调控制单元	原车	套	1
3	点火开关		个	1
4	鼓风机总成	含功率管，鼓风机电阻，超高速继电器等	套	1
5	伺服马达与温度传感器	原车	套	1
6	传感器信号模拟装置		套	1
7	保险丝盒（带继电器一体安装）	带专用标签打印机的标识	个	1
8	移动台架(带自锁脚轮装置)	1240×650×1700mm(长×宽×高)	台	1
9	传感器数值显示数显表		套	1
10	故障模拟与排除装置		套	1
11	设备教师手册		套	1
12	设备合格证、保修卡		套	1
13	电源变压器及附件		套	1
14	漏电保护开关及附件		套	1

汽车空调实训设备
汽车单风口空调系统实训台
大众桑塔纳2000汽车手动空调实训台
大众桑塔纳3000汽车手动空调实训台
大众捷达汽车手动空调实训台
科鲁兹手动空调实训台(中职类比赛专用机型)
帕萨特B5汽车手动空调实训台
帕萨特B5汽车自动空调实训台
新帕萨特B7汽车自动空调实训台
科鲁兹汽车自动空调实训台
凌志汽车自动空调实训台
卡罗拉汽车自动空调实训台
宝来汽车半自动空调实训台(高职类比赛专用机型)
电动汽车空调系统实训台
工程机械空调系统实训台
电控发动机带自动空调实训台
大众桑塔纳2000汽车手动空调电路系统示教板
大众捷达汽车手动空调电路系统示教板

课程与实训项目

按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。

软件与数字资源

可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。

场地与交付准备

明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。

应用与部署

适用对象: 职业院校、应用型院校及专业技能实训场景
部署方式: 按课程、设备型号与工位需求确认配置及安装安排
环境条件: 选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认

汽车运用与维修实训设备
