HYD-DY-68 · 太阳能光伏并网发电教学实训台

HYD-DY-68 太阳能光伏并网发电教学实训台 一、系统实训应用范围： 主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。 二、技术参数 2.1 、太阳能电池板 太阳能电池板采用阵列组装形式，主要采用 4 块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。 最大输出功率： 100W*3 块 开路电压： 35V （并联） 短路电流： 3*3.…

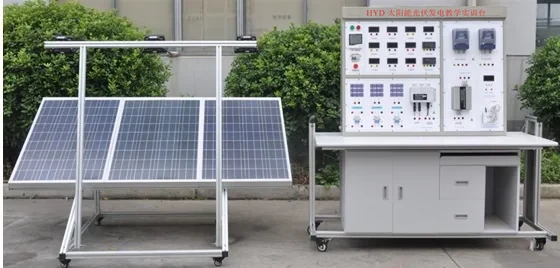

HYD-DY-68太阳能光伏并网发电教学实训台

一、系统实训应用范围：

主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

二、技术参数

2.1、太阳能电池板

太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。

最大输出功率：100W*3块

开路电压：35V（并联）

短路电流：3*3.25A（并联）

2.2、照度计

量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。

2.3、系统包含电压表、电流表、有功、无功率表，温度表及湿度表

直流电压表200V、直流电流表20A各3只

交流电压表500V、交流电流表5A各3只

有功功率表 1只

无功功率表 1只

温度、湿度表:温度测量范围：-50℃-+70℃  湿度测量范围：20%-90%

2.4、环境监测模块技术指标

含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示

2.5、13寸工控一体机，带触摸功能

C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器

主 板:Intel M11工控固态节能主板

内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。

硬 盘:24G SSD固态硬盘

显 卡:集成Intel  HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。

声 卡:集成ALC662 6声道高保真音频控制器

网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。

电 源:外置电源（100V至220V宽幅电压，全球通用）

显示屏:13寸LED工控屏 分辨率：1024*600

触摸屏:台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏

整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)，

1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)

2*COM串口,1* 12V DC_JACK输入接口

系统状态：

太阳能控制器（带报警功能）：

输入电压、电流、功率的数据显示及动态曲线显示

输出电压、电流、功率的数据显示及动态曲线显示

蓄电池：电压数据显示及动态曲线显示

2.6 并网逆变器：

并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。

系统面板设有用来测量DC、AC相关参数的多个测试端口，可测量DC-DC电压电流变化和DC-AC逆变过程中的电压电流及曲线变化和波形对比。
6级功率搜索功能

在自动调整的过程中，会看到LOW灯不停的闪烁，功率会由0作为起点，向最大功率点加大输出功率，重启最多为6次，然后进入功率锁定状态，锁定时ST灯长亮。

在进行6级功率搜索程序时，所需的时间为10分钟。

直接连接到太阳能电池板（不需要连接电池）

AC标准电压范围：90V～140V/180V～260VAC

AC频率范围：     55Hz～63Hz/45Hz～53Hz

并网输出功率：300W

输出电流总谐波失真：THDIAC <5%

相 位 差：    <1%

孤岛效应保护：    VAC;f AC

输出短路保护：    限流

显示方式：    LED

待机功耗：    <2W

夜间功耗：    <1W

环境温度范围：    -25 ℃～60℃

环境湿度：    0～99%(Indoor Type Design)

   高性能自动功率点追踪（MPPT）

强大的MPPT算法，以优化来自太阳能电池板的功率收集，可精确地捕捉及锁定最大输出功率点，使发电量大幅提高到大于25%以上。

MPPT追踪图

    电力输出:（逆向电力传输）

高效的电力逆向传输技术，专利技术之一，逆变器在并网输出模式时电力以反方向电力传输，自动检测电路中的负载并优先进行使用，用不完的电力才向电网逆方向传输供应到其他地方使用，电力传输率可达99.9%。在光伏发电应用系统中使输出效率更高。

并网湝波分量测试图

2.7太阳能设计及计算软件

实验指导书、合格证、保修卡；专用工具箱；并网操作实验台；太阳能电池板；同步逆变电源；液晶演示电视机

三、可完成的实验内容：

实验一 太阳能电池板特性实验系列

1-1、太阳能电池板开路电压测试实验

1-2、太阳能电池板短路电流测试实验

1-3、太阳能电板I-V特性测试实验

1-4、太阳能电池板最大输出功率计算实验

1-5、太阳能电池板填充因子计算实验

1-6、太阳能电池板转换效率测量实验

1-7、开路电压与相对光强的函数关系实验

1-8、短路电流与相对光强的函数关系实验

1-9、太阳能电池板P-V特性测试实验

1-10、太阳能电池板暗伏安特性测试实验

1-11、太阳能组件输出特性测试实验

1-12、串联电阻对填充因子的影响测试实验

1-13、并联电阻对填充因子的影响测试实验

1-14、太阳能电池光谱特性测试实验

1-15、太阳能电池板的串联开路电压测试实验

1-16、太阳能电池板的串联短路电流测试实验

1-17、太阳能电池板的并联开路电压测试实验

1-18、太阳能电池板的并联短路电流测试实验

1-19、负载特性测试实验

实验二 太阳能光伏逆变器实验系列

2-1、逆变器的工作原理分析实验；

2-2、输出电压、电流测试实验；

2-3、最大输出功率的估算实验；

2-4、过载或短路保护演示实验；

2-5、输入电压范围测试实验；

2-6、转换效率计算实验；

2-7、并网实验；

实验三 并网逆变电源技术实验

3-1、并网逆变电源单元组成原理技术实验。

3-2、并网逆变器的最大功率跟踪、MPPT       控制方法的比较实验，探讨新方法。

3-3、光伏同步电源与风电同步电源并网兼容控制技术测试实验。

3-4、并网逆变器的防孤岛效应瞬间保护技术测试试验。

3-5、并网逆变电源输出功率与光伏能量变换的实验。

3-6、并网逆变电源直流输入欠压控制实验。

3-7、并网逆变电源交流输出波形测试实验。

3-8、并网逆变器输入功率与输出功率比值效率计算与测试实验。

 实验四 并网发电系统监控软件实验

4-1、在上位软件里查看单站监控项目：直流电压VDC、直流电流A、输入功率KW 交流电压VDC、交流电流A、输出功率KW，日发电量KWh、日运行时数hmin、总发电量KWh、总运行时数h，二氧化炭排放量查询。

HYD-DY-57 · 太阳能发电教学实验平台

HYD-DY-57 太阳能发电教学实验平台 基本型太阳能教仪系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、 PC 机监控模块，等部分组成。 一、主要技术规格参数： 太阳光电实习教学模块 1 、系统规格 ◆ 系统最大电压： 21.5V ◆ 系统最大电流： 2A ◆ 系统最大功率： 25W 2 、太阳能电池规格：单晶硅太阳能电池 ◆ 元件尺寸 (L*W*H) ： 621*281*28mm ， ◆ 最佳功率…

HYD-DY-57太阳能发电教学实验平台

基本型太阳能教仪系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块，等部分组成。

一、主要技术规格参数： 太阳光电实习教学模块

1、系统规格

◆ 系统最大电压：21.5V

◆ 系统最大电流：2A

◆ 系统最大功率：25W

2、太阳能电池规格：单晶硅太阳能电池

◆ 元件尺寸(L*W*H)：621*281*28mm，

◆ 最佳功率：20W

◆ 最佳工作电压：17.05±0.5V

◆ 最佳工作电流：1.20±0.10A，

◆ 短路电流：1.34±0.10A，

◆ 开路电压：21.0±0.5V

3、太阳能控制器规格：

3、1、光电型控制器：

额定电压：12V，额定电流为10A，配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一通道为光控输出，另一通道为多类定时输出。

3、2、户用型控制器：

额定电压：12V，最大光电电池功率：60W，最大负载电流：5A，过放电压：11.0 ± 0.5， 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。

4、电表规格：

◆ 电流表：× 3个，2A， 显示模式︰0.5”LCD液晶显示

◆ 电压表：× 3个，20V，显示模式︰0.5”LCD液晶显示

◆ 温度表：× 1个，0～99.9℃

5、负载：

◆ 风扇：×1个，额定电压：12V，工作电流：0.25A，功率：3W

◆ 交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W

◆ LED灯：1组(7颗)

◆ 蜂鸣器：×1个

◆ 马达：×1个，额定电压：12V，工作电流：0.25A，功率：3W

◆ 开关：×1个

◆ 按钮：×1个

6、电池：

阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr) ：3.3Ah，充电方法（恒压），循环︰最大充电电流为825mA

7、电阻器：

◆ 可变电阻，电阻值调整范围为0～1kΩ

◆ DC/DC：5个DC/DC电源模块

◆ 提供DC转AC模块

◆ 支援外接PC计算机量测太阳能电池I-V特性曲线

8、系统外形尺寸；长1100×宽780×厚120（㎜）平脚40×40×500（㎜）附滚轮方便推动至户外教学。

9、太阳能电池调节铝合金支架

◆ 最高工作高度1695㎜，最低工作高度455㎜，承载8㎏，净重1.8㎏，最大管径26㎜，收缩高度620㎜

二、太阳光电实习教学模块实验内容：

实验一 太阳能电池发电原理实验

实验1-1 太阳能光电板能量转换实验

实验1-2 环境对光电转换影响实验

实验二 太阳能电池光电系统直接负载实验

实验三 光电控制型太阳能系统发电实验

实验3-1 光电型控制单元工作原理实验

实验3-2 光电型控制单元充放电保护实验

实验四 用户型太阳能发电和利用实验

实验4-1 用户型控制单元工作原理

实验4-2 用户型控制单元充放电保护实验

实验五 太阳能系统电器负载实验

实验六 综合实验

实验七 太阳能电池基本特性测试实验

实验八 外部扩充DC转AC外接电器实验

实验九 单晶太阳能电池I-V特性曲线实验

HYD-DY-56 · 光伏发电系统集成教学演示系统

HYD-DY-56 光伏 发电系统集成教学演示系统 一、光伏发电系统集成演示板 光伏发电系统集成演示版，主要由 A 、 B 、 C 三块主模板组成。 A 太阳能照明控制系统演示模板、 B 太阳能离 & 并网逆变系统演示模板、 C 太阳能 LED 光源系统演示模板。 二、教学及研究演示项目 2 、 1 、太阳能照明系统控制变换过程演示 演示 1 、太阳能离网电站大功率照明单元系统集成。 演示 2 、太阳能离网 LED 路灯照明单元系统集成…

HYD-DY-56光伏发电系统集成教学演示系统

一、光伏发电系统集成演示板

光伏发电系统集成演示版，主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能离&并网逆变系统演示模板、C 太阳能LED光源系统演示模板。

二、教学及研究演示项目

2、1、太阳能照明系统控制变换过程演示

演示1、太阳能离网电站大功率照明单元系统集成。

演示2、太阳能离网LED路灯照明单元系统集成。

演示3、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直流电器负载

演示4、太阳能离网路灯单元工作过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED直流电器负载

2、2、太阳能离&并网逆变系统控制变换过程演示

演示1、太阳能微网电站大功率供电单元系统集成。

演示2、太阳能高压并网电站单元工作过程：太阳能电池方阵→汇流箱→同步逆变电源→公共高低压电力网

演示3、太阳能低压并网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→同步逆变电源→公共低压电力网

演示4、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→逆变电源→交流电器负载

2、3、太阳能LED光源系统变换过程演示

演示1、太阳能LED光源单元系统集成。

演示2、太阳能交通信号灯单元工作过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→信号灯单元控制器→LED光源板

演示3、太阳能LED灯泡照明单元工作过程：太阳能电池子阵→通用充放电控制器→蓄电池组→LED灯泡

演示4、太阳能LED灯板照明单元工作过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED灯板1输出＋LED灯板2输出

三、演示系统运行技术条件（单相输出）

3、1、供电单元

直流电能

◆ AC/DC模块功率：400W

◆ 光伏模块输出工作电压：10.8～28VDC

◆ 光伏模块控制工作电流：30A

◆ 模拟光源LED模块功率：12～28W

交流电能

◆ AC输入电压：220V

◆ AC输出功率：300W

3、2、充放电控制器

◆ 使用单片机和专用软件，实现智能控制，12/24电压自动识别系统。

◆ 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。

◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用了大屏幕LCD液晶显示器、充电、放电，光伏、蓄电池，负载各参数一目了然，一键式操作即可完成所有设置，方便直观。

3、3、并网逆变模块
◆ 直流输入电压：10.8～30.2VDC

◆ 输入电流：12.5A

◆ 额定蔬出功率：300W

◆ 输出电压：170V～260VAC
◆ 频率范围：45Hz～53Hz
◆ 工作效率：99%

◆ 功率因数：>0.99

◆ 波形失真率≤5%

◆ 工作环境：温度-20℃～50℃

◆ 相对湿度：﹤90﹪（25℃）

3、4、离网逆变模块

◆ 额定输入电压：10.8V～17V

◆ 额定输出电压220VAC±10%

◆ 输出频率：50HZ±1HZ

◆ 输出波形；正弦波

◆ 额定输出功率300W；

◆ 逆变效率：≥82%。

3、5、负载单元

◆ 交流线性电阻负载：3～15～120W

◆ 直流模拟负载：12V/28WLED路灯板

3、6、LED 显示

◆ 太阳能控制器：充电、过压、欠压、过放、运行

◆ 蓄电池模拟电压（高-中-低）

3、6、移动支架

◆ 不锈钢支架：不锈钢板料折弯加工焊接。

◆ 展示板：铝合金框价和铝塑板加工成型。

◆ 移动底盘：可跟据不同的展示要求进行系统组合。

HYD-GF-1B · 太阳能光伏发电综合实训系统

HYD-GF-1B太阳能光伏发电综合实训系统 一、产品概述 本产品是太阳能发电的新型教学实验系统。可完成太阳能发电及基站的供电及离网逆变电源系统集成的相关实验及教学演示。可以帮助学生，进一步理解太阳能光伏发电系统的理念、系统集成原理、单元组成、部件认知等方面的学习和工程实际应用技能。 一、主要技术规格参数 1、系统规格 ◆ 系统工作电压：12/24V DC 220VAC ◆ 系统最大电流：10A ◆ 系统最大功率：2KW 2、单晶硅太阳…

 HYD-GF-1B太阳能光伏发电综合实训系统

一、产品概述
本产品是太阳能发电的新型教学实验系统。可完成太阳能发电及基站的供电及离网逆变电源系统集成的相关实验及教学演示。可以帮助学生，进一步理解太阳能光伏发电系统的理念、系统集成原理、单元组成、部件认知等方面的学习和工程实际应用技能。
一、主要技术规格参数
1、系统规格
◆ 系统工作电压：12/24V DC  220VAC
◆ 系统最大电流：10A
◆ 系统最大功率：2KW
2、单晶硅太阳能电池规格 *4
◆ 组件尺寸(L*W*H)：295*295*18mm
◆ 最佳功率：10W
◆ 最佳工作电压：17.5±0.15V
◆ 最佳工作电流：0.55±0.10A
◆ 短路电流：2.48A±0.10A
◆ 开路电压：21.5±0.5V
◆ 模拟小太阳模块：220VAC  300W金卤灯*3
2、太阳能控制器规格
◆ 工作电压：12V/24VDC
◆ 太阳能：20A
◆ 充电方式：PWM脉宽调制
◆ 负载额定电流 10A
◆ 过放保护电压 10.2V/20.4V
◆ 过放恢复电压 11.5V/23.0V
◆ 输出过压保护电压 17.5V/35.5V
◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
◆ 负载为100W以下的12V直流负载，控制单元一通道可设置成常开输出，也可设置成多类定时输出（光控开、光控关，定时开、定时关）。
3、离网逆变器
◆ 直流输入电压：10～15VDC
◆ 额定蔬出功率：300W
◆ 输出电压：220VAC
◆ 输出波形：纯正弦波
◆ 输出频率：50Hz
◆ 工作环境：温度0℃～40℃
◆ 保持干燥通风
◆ 保护功能：极性反接、短路、过热、过载保护
4、电表规格
◆ 直流电流表：× 2个，20A， 显示模式︰0.5”LED
◆ 直流电压表：× 2个，200V， 显示模式︰0.5”LED
◆ 交流电压表：× 2个，500V，显示模式︰0.5”LED
◆ 交流电流表：× 2个，5A，  显示模式︰0.5”LED
◆ 时间、温/湿度表：× 1个，-20～99.9℃  显示时间，室内温、湿度
5、负载：
◆ 风扇：×1个，额定电压：12V，工作电流：0.25A，功率：3W
◆ 交通灯：1组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
◆ 蜂鸣器：×1个
◆ 马达：×1个，额定电压：12V，工作电流：0.35A，功率：5W  转速：30rmp/min
◆ 交流线性电阻负载：0～50Ω连续可调
◆ 直流模拟负载：DC12VLED灯
◆ 交流模拟负载：AC220VLED灯，白炽灯，AC220V交流风扇
6、电池：阀控式密封铅酸蓄电池
◆ 额定电压：12V
◆ 额定容量：7.5Ah
◆ 25℃恒冲电压13.5V-13.8V
◆ 25℃均冲电压14.4V-15.0V
7、太阳能跟踪系统:
由太阳板(18V/10W*4)、太阳能灯(500W*3)、云台(24VAC;旋转角度:水平0°~350°，垂直士45°; 旋转速度:水平垂直4.80°±1°/S;旋转限制:水平/垂直可调，顶载<17kg)、光源传感器及控制板、手动控制摇杆、遥控控制板及台架组成;
太阳能跟踪系统可手动、自动、遥控控制，手动控制按相应的方向操作即可;自动控制时，需要先将太阳能板置水平位置，否则会造成自动跟踪失败，或者角度偏差过大。自动控制受环境光源、传感器的位置等影响比较大，精细调节时，需先自动，然后手动微调。遥控控制时，遥控器上四个按钮分别控制云台的四个方向的启停。
8、系统外形尺寸；长3000×宽3000×高2100（㎜）主操作台附滚轮方便推动至户外教学。
    注：（该长、宽、高 尺寸为系统安装后所占教室面积）
9、监控软件
◆ PC监控模块：监控主机、监控软件。
◆ 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。

系统工作主界面

通用仪表监控
二、教学及研究实训项目
实验一  光伏发电相关操作练习实验
实验二  光伏发电开路电压/短路电流测量
实验三  光伏发电的伏安特性实验
实验四  光伏电池输出功率与入射角关系实验
实验五  光伏电池输出功率与光谱的关系
实验六  太阳能电池板最大输出功率计算实验
实验七  太阳能电池板填充因子计算实验
实验八  太阳能电池板转换效率测量实验
实验九  太阳能电池板的暗伏安特性测试实验
实验十 光伏电池板串联的开路电压/短路电流
实验十一  光伏电池板并联的开路电压/短路电流
实验十二  太阳能控制器
实验十三  太阳能照明系统
实验十四  离网逆变器

HYD-GF-5 · 分布式光伏发电综合实训系统

HYD-GF-5 分布式光伏发电综合实训系统 分布式光伏装调实训平台由供能模块、数据采集模块、集中控制模块、环境感知模块、 通讯模块、智能离网微逆变模块、负载模块等设备组成。可满足多种光伏发电模式的教学展现，满足分布式光伏发电、离网光伏发电、离并网混合发电系统的安装、调试、控制等实训内容要求。 分布式光伏并网隔离系统由并网逆变器、隔离变压器组成。系统发电后通过并网隔离系 统转换成符合市电电网要求的交流电之后直接接入公共电网。隔离变压器，…

HYD-GF-5分布式光伏发电综合实训系统

分布式光伏装调实训平台由供能模块、数据采集模块、集中控制模块、环境感知模块、 通讯模块、智能离网微逆变模块、负载模块等设备组成。可满足多种光伏发电模式的教学展现，满足分布式光伏发电、离网光伏发电、离并网混合发电系统的安装、调试、控制等实训内容要求。

分布式光伏并网隔离系统由并网逆变器、隔离变压器组成。系统发电后通过并网隔离系 统转换成符合市电电网要求的交流电之后直接接入公共电网。隔离变压器，通过隔离原副边绕线圈各自电流，实现与市电外网隔离。另外，利用其铁芯高频损耗大的特点，实现抑制高频杂波传入控制回路。

一、供能模块：

采用光伏组件、可调直流稳压电源、蓄电池为设备供电

◆ 光伏供电：光伏组件沿着太阳的运行轨迹追随太阳,构成一个闭路反馈系统,实现自动跟踪。系统不需设定基准位置,传感器永不迷失方向。

1)组件功率：20W；

2)误差：±5%；

3)峰值功率电压：17.5V；

4)峰值功率电流：1.11A；

5)短路电流：1.24V；

6)开路电压：21.5V

7)数量：4块。

◆ 可调直流稳压电源：高频调制技术，将开关电源的电压和电流展宽，实现了电压0~100V和电流0~10A的大范围调节。通过对直流稳压电源的调节输出不同的电压，实现对智能离网微逆变系统和并网逆变器供电。

1)额定功率：1000W；

2)输入电压：AC220V±10%；

◆ 蓄电池：在离网系统中进行能源补偿。

1)额定电压：12V；

2)额定容量：18AH(20RH)；

3)数量：2个；

二、数据采集模块：

高精度直/交流电压电流多功能组合表，和电子式多功能电能表。提供实时数据显示，本地数据查询，电流变比可编程设置，支持RS-485通讯，Modbus-RTU协议。

◆交流电压电流多功能组合表

1)Rs485通讯接口，物理层隔离，Modbus-RTU协议；

2）波特率：1200-9600；

3）输入电压：0-450V

4）输入电流：0-5A

5）工作电压：DC24V

6）测量精度：0.5级

7）数量：2只。

◆直流电压电流多功能组合表

1)Rs485通讯接口，物理层隔离，Modbus-RTU协议；

2）波特率：1200-9600；

3）输入电压：量程 0-220V；

4）输入电流：量程 0-5A；

5）工作电压：DC24V

6）测量精度：0.5级

7）数量：2只。

◆单相电子式多功能电能表

1）工作电压范围：AC220V±20%；

2）参比频率：50Hz；

3）输入电流：1.5（6）A, 5（20）A, 10（40）A,20（80）A,

4）通讯：MODBUS-RTU RS485；

5）精度：1.0；

6）功耗：<5VA；

数量1只。

◆双向电能表

1）工作电压范围：AC220V±20%；

2）参比频率：50Hz；

3）基本电流：10A；

4）最大电流：60A；

5）启动电流：40mA；

6）通讯：MODBUS-RTU RS485；

7）精度：1.0；

8）功耗：<2VA；

数量1只。

三、集中控制模块：

集中控制模块实现对光伏直流系统、光伏离网交流系统、光伏并网系统的控制，由PLC、光伏控制器、开关按钮盘、继电器、接触器等部件构成。

◆PLC

在分布式光伏工程实训系统中，通过 PLC 和开关按钮盘联合使用来实现对继电器或接触

器的控制，从而实现对整个光伏系统稳定、可靠、快速的逻辑控制。

技术指标：

1)继电器输出， 32 输入/32 输出；

2)额定电压：AC100~240V；

3)电压允许范围:AC85~264V；

4)额定频率：50/60Hz；

5)允许瞬时掉电时间：l0ms以下；

6)电源保险丝：250 3.15A 计时延时保险丝250V 5A 计时延时保险丝125V 3.15A 计时延时保险丝；

7)冲击电流：最大30A 5ms以下/AC100V、最大60A 5ms以下/AC200。

◆光伏控制器

光伏控制器是用于太阳能发电系统中，控制太阳能电池方阵对蓄电池充电以及蓄电池给后端负载供电的自动控制设备。光伏控制器分为光伏输入端，蓄电池输入端和光伏控制器输出端。光伏输入端接入直流稳压电源或光伏单轴发电平台，所提供的输出电源。然后根据蓄电池端接入的相应的 12V 或 24V 电压，输出 12V 或 24V 电压给后端器件使用。

四、环境感知模块：

包含光照度传感器，温度湿度传感器。

1）温度范围：-20.0°C  ~  60.0°C ；

2）湿度范围：0.0%RH  ~  99.9%RH ；

3) 光照度范围：0~20000 lux；

4) 输出信号：RS485信号；

5) 温湿度工作电压：DC5V；

6) 光照度工作电压：DC24V。

五、负载模块：包含直流负载和交流负载。

◆直流负载

1)工作电压：24V；

2)工作电流：0.1A；

3)数量：1只

4)技术认证：CE；

6)保护等级：IP30；

7)工作状态：红灯、黄灯、蓝灯、报警

8)尺寸：φ50mm；

◆交流负载

1)电压：220V；

2)交流LED灯：1W；

3)尺寸：灯头厚度2CM，灯头直径7CM，底座直径7.4CM,灯体高度10CM

4)颜色：黄蓝

5)数量：2只

6)交流风扇： 电压220V,电流0.08A

六、逆变器：

◆离网逆变器

1)直流输入电压：10～15VDC

2)额定蔬出功率：300W

3)输出电压：220VAC

4)输出波形：纯正弦波

5)输出频率：50Hz

6)工作环境：温度0℃～40℃

7)保持干燥通风

8)保护功能：极性反接、短路、过热、过载保护

◆并网逆变器

1)最大输入功率（kW） ：0.9 kW

2)最大输入电压（V） ：600 V

3)启动电压（V） ：60 V

4)MPPT 电压范围（V） ：50-500V

5)最大输入直流电流（A） ：11A

6)MPPT 数量/最大可接入组串数 1/1

7)额定输出功率（kW） ：0.7 kW

8)最大视在功率（kvA） ：0.8 kvA

9)最大输出功率（kW） ：0.8 kW

10)额定电网电压（V） ：230 V

11)电网电压范围（V） ：160-230 V

12)额定电网频率（Hz） ：50/60 Hz

13)额定电网输出电流（A） ：3.2 A

14)最大输出电流（A） ：4.4A

七、实验室电源远程控制系统

1）电源管理终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。

2）电源管理终端启动时需输入正确密码才能启动电源，避免学员误操作；

3）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

4）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，热点配网；

5）通过手机APP可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

6）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

7）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

8）APP软件可以给电表设备进行电量充值。

9）通过APP可以把设备分享给其他成员

10）APP软件的操作会实时的同步到电源管理终端

八、可完成的实验项目如下：

1.光伏组件的连接与测试

2.离网光伏工程直流系统搭建与测试

3.离网光伏工程交流系统搭建与测试

4.分布式光伏工程并网系统搭建与测试

5.分布式光伏工程离并网系统搭建与测试

6.分布式光伏发电系统逻辑控制与测试

7.离网光伏工程直流逻辑控制系统

8.离网光伏工程交流逻辑控制系统

9.并网光伏工程逻辑控制系统

10.分布式光伏离并网混合逻辑控制系统连接与测试

11.离网光伏工程交流远程控制系统

12.分布式光伏工程并网监控系统

13.分布式光伏离并网混合监控系统

HYD-TYN-1 · 太阳能光伏发电综合实训系统 弘毅道设备

HYD-TYN-1 太阳能光伏发电综合实训系统 一、概述 1 、太阳能光伏发电实验实训系统装置分别为太阳能光伏电板、太阳能控制器模块、太阳能逆变器模块、仪表显示部分四个部分组成； 2 、各控制系统集成于光伏发电为一体的教学实训台； 3 、各系统通过连接电缆进行连接，形成一套可完成光伏发电站、同步并网、离网电源的实验及教学演示。帮助学生理解太阳能并网、离网发电系统的原理，从而起到学习工程实际应用技能的作用。 二、技术参数 1 、设备尺寸：…

HYD-TYN-1 太阳能光伏发电综合实训系统

一、概述

1、太阳能光伏发电实验实训系统装置分别为太阳能光伏电板、太阳能控制器模块、太阳能逆变器模块、仪表显示部分四个部分组成；

2、各控制系统集成于光伏发电为一体的教学实训台；

3、各系统通过连接电缆进行连接，形成一套可完成光伏发电站、同步并网、离网电源的实验及教学演示。帮助学生理解太阳能并网、离网发电系统的原理，从而起到学习工程实际应用技能的作用。

二、技术参数

1、设备尺寸：1400*680*1750MM

2、设备功率：小于1KW，AC220V

三、设备组成

设备主要由供能模块、负载模块、数据采集模块、集中控制模块、离网逆变器、并网逆变器等内容组成。

供能模块由光伏供电单元、可调直流稳压电源及蓄电池组成。

负载模块包含直流负载和交流负载。两大种类负载涵盖常用的各种负载类型，真实化还原了分布式光伏工程中负载的使用情况，是一种将电能转换成其他形式的能量的装置。

数据采集模块包含2只交流电压电流组合表、2只直流电压表，2只直流电流组合表、1 只单相电子式电能表及 1 只双向电能表。

交流电压电流组合表：分别采集实训装置的工作电流电压、交流负载工作电流电压；

直流电压表和直流电流表：分别采集光伏板或可调直流稳压电源的输入电流电压、光伏控制器的输出电流电压；

单相电子式电能表：采集离网发电的总电能数据；

双向电能表：计算系统上网电量及从市电获取的电量。

其中，交流电压电流组合表和直流电压电流表也可以根据系统的功能需求灵活搭配，实现各项电能的测量。

集中控制模块：光伏控制器是用于太阳能发电系统中，控制太阳能电池方阵对蓄电池充电以及蓄电池给后端负载供电的自动控制设备。光伏控制器分为光伏输入端，蓄电池输入端和光伏控制器输出端。光伏输入端接入直流稳压电源或光伏单轴发电平台，所提供的输出电源。然后根据蓄电池端接入的相应的12V或24V电压，输出12V 或24V电压给后端器件使用。设备当中使用12V电压。

离网逆变器为功率变换装置，将输入的直流电推挽升压，再经过逆变桥SPWM正弦脉宽调制技术逆变成220V交流电。

并网逆变器（grid-tie inverter，简称GTI）是一种特殊的逆变器，除了可以将直流电转换成交流电外，其输出的交流电可以与市电的频率及相位同步，因此输出的交流电可以回到市电。并网逆变器常用在一些直流电压源（如太阳能板或是小型风力发电机）和电网连接的应用中。

数控稳压源：输出电压0-30V连续可调，输出电流0.03A-5A连续可调,分辨率电压0.01V，电流0.01A。

1.太阳能电池组件

1）峰值功率： 10W

2）功率电压：17.5V

3）功率电流：0.55A

4）开路电压：21.5V

5）短路电流：0.65A

6）安装尺寸：295*295*18mm

7）模拟光源：可调光照强度

2.太阳能控制器

1）工作电压：12V/24VDC

2） 太阳能：20A

3） 充电方式：PWM脉宽调制

4） 负载额定电流 10A

5） 过放保护电压 10.2V/20.4V

6） 过放恢复电压 11.5V/23.0V

7） 输出过压保护电压 17.5V/35.5V

8）控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；

9） 负载为100W以下的12V直流负载，控制单元一通道可设置成常开输出，也可设置成多类定时输出（光控开、光控关，定时开、定时关）。

3.蓄电池（12V8AH）：一般为铅酸电池，2块（并联连接），具有如下特点：

1）额定电压：12V

2）额定容量：8Ah

3）25℃恒冲电压13.5V-13.8V

4）25℃均冲电压14.4V-15.0V

4.离网逆变器：正弦波逆变器

1）纯正弦波输出(失真率<4%)

2）直流输入电压：10～15VDC

3）额定蔬出功率：300W

4）输出电压：220VAC

5）输出频率：50Hz

6）过压/欠压/短路/过载/超温保护

5.负载：

1）直流负载包括：LED灯，直流风机等；

2）交流负载包括：节能灯和交流风机等

6.并网逆变器：

1）直流输入电压：10～30VDC

2）额定蔬出功率：300W

3）输出电压：180-260VAC

4）输出波形：纯正弦波

5）岛效应保护：VAC；FAC

6）具有过流保护输出短路保护

7、双向电能表

1） 工作电压：AC220V

2） 功耗：<2VA

3） 基本电流：10A

4） 最大电流：60A

5） 通讯：MODBUS-RTU，RS485

主要用于应对“余电上网”

在电能不能被用户完全消纳时，多余电能需要输送给电网，这时电表需要计量一个数字;在所发电能不能完全满足用户需求时,需要使用电网的配电,则又需要计量另一一个数字。

8、单相电子式电能表

1） 额定电压：AC220V

2） 功耗：<5VA

3） 电流输入：1.5（6）A，5（20）A，10（40）A，20（80）A

4） 通讯：MODBUS-RTU，RS485

9.监测仪表（面板式交流仪表2只（可显示电压电流功率），直流电压仪表2只，直流电流表2只）：

完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流

10. 实验室电源远程控制系统

1）电源管理终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。

2）电源管理终端启动时需输入正确密码才能启动电源，避免学员误操作；

3）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

4）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，热点配网；

5）通过手机APP可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

6）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

7）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

8）APP软件可以给电表设备进行电量充值。

9）通过APP可以把设备分享给其他成员

10）APP软件的操作会实时的同步到电源管理终端

三、教学及研究实训项目

1.光伏发电相关操作练习实验

2.光伏发电开路电压/短路电流测量

3.光伏发电的伏安特性实验

4.光伏电池输出功率与入射角关系实验

5.光伏电池输出功率与光谱的关系

6.太阳能电池板最大输出功率计算实验

7.太阳能电池板填充因子计算实验

8.太阳能电池板转换效率测量实验

9.太阳能电池板的暗伏安特性测试实验

10.太阳能控制器

11.太阳能照明系统

12.离网逆变器

13.离网光伏发电交流系统

14.并网逆变器

15.光伏离并网系统测试

四、配置清单

HYD-NY-06 · 太阳能光伏发电系统实验实训装置

HYD-NY-06 太阳能光伏发电系统实验实训装置 太阳能光伏发电系统实验实训装置采用串联式 PWM 充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非 PWM 高 3 － 6%; 过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。 一、主要技术指标及规格： 1. 太阳能电…

HYD-NY-06太阳能光伏发电系统实验实训装置

太阳能光伏发电系统实验实训装置采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
一、主要技术指标及规格：
1.太阳能电池组具体参数如下：
 峰值功率：30W
 最大功率电压：17.5V
 最大功率电流：1.95A
 开路电压：22V
 短路电流：2.2A
 安装尺寸：622×550×18mm
2.太阳能控制器具体功能如下
使用单片机和专用软件，实现智能控制，自动识别24V系统。
采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
浮充电温度补偿功能。
使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：一般为铅酸电池，具有如下特点：
自放电率低
使用寿命长
深放电能力强
充电效率高 工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下：
纯正弦波输出(失真率<4%)
输入输出完全隔离设计
能快速并行启动电容、电感负载
三色指示灯显示，输入电压,输出电压，负载水准和故障情形
负载控制风扇冷却
过压/欠压/短路/过载/超温保护
5.负载：
直流负载包括：LED灯，风机等；
交流负载包括：节能灯和交流电机等。
6.并网逆变器：
并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表：
完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
二、实验项目：
实验一 太阳能光伏板能量转换实验
实验二 环境对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特性实验
实验四 太阳能控制器工作原理实验
实验五 接反保护实验
实验六 太阳能控制器对蓄电池的过充保护实验
实验七 太阳能控制器对蓄电池的过放保护实验
实验八 夜间防反充实验
实验九 离网型逆变器工作原理实验
实验十 独立光伏发电实验
实验十一 并网型逆变器工作原理实验
实验十二 光伏并网实验

HYD-GF-2A · 风光电互补发电实训系统

HYD-GF-2A 风光电互补发电实训系统 一、产品概述 本产品是集于太阳能发电及风力发电为一体的新型教学实验系统。可完成风力发电和太阳能发电及基站的供电及并网逆变电源系统集成的相关实验及教学演示。可以帮助学生，进一步理解风力发电及太阳能光伏发电系统的理念、系统集成原理、单元组成、部件认知等方面的学习和工程实际应用技能。 1 、产品特点 ◆ 系统实验平台集成了室内温 / 湿度仪，风速测量、光照度测量系统，让使用者操作起来更直观。 ◆ 系…

HYD-GF-2A风光电互补发电实训系统

一、产品概述

本产品是集于太阳能发电及风力发电为一体的新型教学实验系统。可完成风力发电和太阳能发电及基站的供电及并网逆变电源系统集成的相关实验及教学演示。可以帮助学生，进一步理解风力发电及太阳能光伏发电系统的理念、系统集成原理、单元组成、部件认知等方面的学习和工程实际应用技能。

1、产品特点

◆ 系统实验平台集成了室内温/湿度仪，风速测量、光照度测量系统，让使用者操作起来更直观。

◆ 系统采用32位数字化DSP技术，对蓄电池充放电进行全智能化的管理。

◆ 系统DC-AC并网同步电源，采用高频脉冲调制技术。具有小体积、高效率及高功率因数输出。

◆ 系统面板上采用直观的数字表和液晶显示，让用户了解当前系统工作状态。

◆ 系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。

◆ 风光互补并网发电实训系统，可以让实训学生自行拆装移动，使用简便、无噪音、无污染。

◆ 增加分布式供电原理与实验电路，让学生增加对新知识的理解

一、主要技术规格参数

1、系统规格

◆ 系统工作电压：12/24V DC  220VAC

◆ 系统最大电流：50A

◆ 系统最大功率：900W

2、单晶硅太阳能电池规格

◆ 组件尺寸(L*W*H)：680*910*28mm

◆ 最佳功率：100W

◆ 最佳工作电压：18±0.5V

◆ 最佳工作电流：5.2±0.10A

◆ 短路电流：5.85±0.10A

◆ 开路电压：21±0.5V

◆ 模拟小太阳模块：220VAC  500W金卤灯

3、风机力发电机参数

◆ 额定功率：400(W)

◆ 额定电压：12(V)

◆ 额定电流：33.3/16.7（A）

◆ 风轮直径：1.65(m)

◆ 启动风速：1.5(m/s)

◆ 额定风速：9.6(m/s)

◆ 安全风速：35(m/s)

◆ 工作形式：永磁同步发电机

◆ 风叶旋转方向：顺时针

◆ 风叶数量：3（片）

◆ 风叶材料：玻璃增强聚丙烯材料

◆ 电机材料：铝合金&不锈钢

4、风机

  ◆ 风量：32073 mз/h

  ◆ 风压：388Pa

  ◆ 转速：1440 r/min

  ◆ 功率：4kW

  ◆ 变频器控制风速可调

5、风光互补控制器规格

◆ 工作电压：12VDC

◆ 充电功率：1000W

◆ 光伏功率：150W

◆ 风机功率：450W

◆ 充电方式：PWM脉宽调制

◆ 充电最大电流 35A

◆ 过放保护电压 11V

◆ 过放恢复电压 12.6V

◆ 输出保护电压 16V

◆ 卸载开始电压（出厂值）15.5V

◆ 卸载开始电流（出厂值） 15A

◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；

◆ 负载为100W以下的12V/24V直流负载，控制单元通道可设为常开输出或设置成多类定时输出（光控开、光控关，定时开、定时关，）。

6、离网逆变器

◆ 直流输入电压：9～16VDC

◆ 额定蔬出功率：300W 功率可选

◆ 输出电压：110/220VAC

◆ 输出波形：纯正弦波

◆ 输出频率：50Hz

◆ 工作效率：85%

◆ 功率因数：>0.88

◆ 波形失真率≤5%

◆ 工作环境：温度-20℃～50℃

◆ 相对湿度：﹤90﹪（25℃）

◆ 保护功能：极性反接、短路、过热、过载保护

7、并网同步逆变器

◆ AC标准电压范围：90V～140V/180V～260VAC

◆ AC频率范围： 55Hz～63Hz/45Hz～53Hz

◆ 并网输出功率：400W

◆ 输出电流总谐波失真：THDIAC <5%

◆ 相 位 差：       <1%

◆ 防孤岛效应保护：  VAC;f AC

◆ 输出短路保护：       限流

◆ 待机功耗：       <2W

◆ 夜间功耗：       <1W

◆ 环境温度范围：       -25 ℃～60℃

◆ 环境湿度：       0～99%(Indoor Type Design)

8、测风系统模块

◆ 测量范围   风速：0～60m/s    风向：0～360°

◆ 精 度      ±0.1m/s  ± 3°

◆ 工作电源：DC10-30V。

◆ 通讯接口：  RS-485通讯

◆ 环境温度：   -40℃～50℃

9、电表规格

◆ 直流电流表：× 2个，20A， 显示模式︰0.5”LED

◆ 直流电压表：× 2个，50V， 显示模式︰0.5”LED

◆ 交流电压表：× 2个，500V，显示模式︰0.5”LED

◆ 交流电流表：× 2个，5A，  显示模式︰0.5”LED

◆ 时间、温/湿度表：× 1个，-20～99.9℃  显示时间，室内温、湿度

10、负载：

◆ 风扇：×1个，额定电压：12V，工作电流：0.25A，功率：3W

◆ 交通灯：1组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W

◆ 蜂鸣器：×1个

◆ 马达：×1个，额定电压：12V，工作电流：0.35A，功率：5W  转速：30rmp/min

◆ 交流线性电阻负载：0～50Ω连续可调

◆ 直流模拟负载：DC12VLED灯

11、电池：阀控式密封铅酸蓄电池

◆ 额定电压：12V

◆ 额定容量：55Ah

◆ 充电方法（恒压），循环︰最大充电电流为5.6A

12、太阳能跟踪系统:

由太阳板(18V/10W*4)、太阳能灯(500W*3)、云台(24VAC;旋转角度:水平0°~350°，垂直士45°; 旋转速度:水平垂直4.80°±1°/S;旋转限制:水平/垂直可调，顶载<17kg)、光源传感器及控制板、手动控制摇杆、遥控控制板及台架组成;

太阳能跟踪系统可手动、自动、遥控控制，手动控制按相应的方向操作即可;自动控制时，需要先将太阳能板置水平位置，否则会造成自动跟踪失败，或者角度偏差过大。自动控制受环境光源、传感器的位置等影响比较大，精细调节时，需先自动，然后手动微调。遥控控制时，遥控器上四个按钮分别控制云台的四个方向的启停。

13、系统外形尺寸；长5000×宽4000×高2100（㎜）主操作台附滚轮方便推动至户外教学。

14、监控软件

◆ PC监控模块：监控主机、监控软件。

◆ 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。

风力发电系统工作主界面

通用仪表监控

二、教学及研究实训项目

实验一 风力发电机的原理分析

实验二 风力发电相关测量实验

实验三 风力发电I-V特性测试实验

实验四 风力发电转速与输出关系实验

实验五  风力发电转负载特性实验

实验六  光伏发电相关操作练习实验

实验七  光伏发电开路电压/短路电流测量

实验八  光伏发电的伏安特性实验

实验九  光伏电池输出功率与入射角关系实验

实验十  光伏电池输出功率与光谱的关系

实验十一  太阳能电池板最大输出功率计算实验

实验十二  太阳能电池板填充因子计算实验

实验十三  太阳能电池板转换效率测量实验

实验十四  太阳能电池板的暗伏安特性测试实验

实验十四  风光互补控制器

实验十六  风光互补照明系统

实验十七  离网逆变器

实验十七  并网逆变器

HYD-GF-1A · 光伏发电实训系统

HYD-GF-1A型光伏发电实训系统 一、设备组成 “光伏发电实训系统”主要由光伏跟踪装置控制装置（含控制器、逆变器、负载、仪表等）、监控系统组成，如图1所示。光伏发电实训系统采用模块式结构，各装置和系统具有独立的功能。 二、各单元介绍 1、光伏跟踪装置 (1)、光伏跟踪装置的组成 光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、投灯支架、微动开关、底座支架等设备与器件…

HYD-GF-1A型光伏发电实训系统

一、设备组成
“光伏发电实训系统”主要由光伏跟踪装置控制装置（含控制器、逆变器、负载、仪表等）、监控系统组成，如图1所示。光伏发电实训系统采用模块式结构，各装置和系统具有独立的功能。
二、各单元介绍
1、光伏跟踪装置
(1)、光伏跟踪装置的组成
光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、投灯支架、微动开关、底座支架等设备与器件组成.
4块光伏电池组件并联组成光伏电池方阵，光线传感器安装在光伏电池方阵中央。3盏300W的投射灯安装在支架上，模拟早、中、晚三个时段。水平和俯仰方向运动机构由水平运动减速箱、俯仰运动减速箱、直流电动机、接近开关和微动开关组成。直流电动机旋转时，水平运动减速箱驱动光伏电池方阵作向东方向或向西方向的水平移动、俯仰运动减速箱驱动光伏电池方阵作向北方向或向南方向的俯仰移动，接近开关和微动开关用于光伏电池方阵位置的限位和保护
(2)、光伏电池组件
光伏电池组件的主要参数为：
额定功率  20W
开路电压：43.74 V（并联），4*35.50V（串联）
短路电流：4*0.62A（并联），0.56A（串联）
3、控制装置
（1） 实验实训台
实验实训台采用铝合金设计，桌面为防火、防水、耐磨高密度板,结构坚固，造形美观大方；设有吊柜，用于放置工具、存放挂箱及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。
（2）电源控制屏
电源控制屏提供单相220V交流电源和380V交流电源、1路0-30V直流稳压电源（1A）、铅酸蓄电池（蓄电池组选用2节阀控密封式铅酸蓄电池，主要参数：容量   12V 12Ah）、900Ω×2/0.41A的双层瓷盘可调电阻。光源控制模块（控制早、中、晚的光源）。
（3）网孔板及安装模块
提供网孔板、直流仪表模块（电压表、电流表、具有通信接口）、交流仪表模块（电压表、电流表、功率表三合一、具有通信接口）、光照计、直流负载（警示灯、节能灯）、交流负载（白炽灯、风机）、触摸屏、离网逆变器、并网逆变器、并离网逆变器实训模块、物联网监控实训系统、风光互补控制器。
1）直流仪表参数如下：
具有通信接口、具有手动自动量程、工业级柜装、精度：不低于5位，1000V档位显示格式：999.99（带2个小数点），显示单位：V；100V档位显示：99.999（带3个小数点），显示单位：V；10V档位显示：9.9999（带4个小数点），显示单位：V；5A档位：4999.9（带1个小数点），显示单位：mA；1000mA档位：999.99(带2个小数点)，显示单位：mA；100mA档位：99.999(带3个小数点)，显示单位：mA。
2）交流仪表参数
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3～1.0，电压电流量程为450V和5A。
3）触摸屏
采用昆仑通态7寸彩色触摸屏TPC7062KX，带通信线与开发环境。
4）可编程控制系统
采用兼容西门子可编程控制器CPU224，配下载线与开发环境。
5）并网逆变器
采用GTI系列并网逆变器，DC输入电压：Vpv 10.5V-28VDC，带反极性保护，交流180-260V输出，频率45—53HZ。
6）离网逆变器
采用APS系列离网逆变器，DC输入电压：Vpv 24VDC，带限流保护，交流220V输出，频率50HZ。
7）光伏控制器：采用专业MCU微处理器控制，真正实现充电、放电的智能化控制；采用低损耗、长寿命的MOSFET作为控制器的主要开关器件；
8)负载系统的组成
设备配置有直流负载（警示灯、节能灯）和交流220V负载（白炽灯、风机）
（4）并离网逆变器实训模块
采用DSP2812控制，能完成编程基础实验，离网逆变器实验，并网逆变器、各种保护实验等，提供源代码。
（5）物联网监控实训系统
采用ZIGBEE协议，能对实训平台的温度与湿度进行实时监控，并实时与系统无线智能网关（7寸触摸屏，采用ARM11设计，WINCE系统）通信，智能网关能实时显示当前的数据。
(6)监控系统
1)监控系统组成
监控系统主要由主机、键盘、鼠标、接线排、电源插座、通信线、微软操作系统软件、组态软件组成。
2)监控系统功能
1)、通信
触摸屏、PLC之间进行通信，监控自动跟踪过程和主机与PLC、仪表等之间进行通信。
三、设备整体情况
1）采用发光（光谱）接近太阳光的灯来模拟太阳光。使得实训项目随时都可以进行。从而不需要受天气变化的限制。
2）强调工程实用性，采用电池板（80W）、智能控制器、蓄电池、要求均与现场应用中一样，使学生深刻理解太阳能光伏发电的现场应用。
3）各个部分是完全独立的，学生在实训过程中可根据自己对太阳能光伏发电应用的理解自己动手连接。
4）采用标准工业用电池板，可置于户内和户外，角度可以调节。
5）提供多种模拟应用实训：太阳能路灯、太阳能警示灯和逆变器等。
6）太阳能电板能双轴自动跟踪追光系统。
7）风力发电机需带变频调速系统，与风机整合在一起，可360度旋转。
8）整体尺寸：1280mm*550mm*1670mm，网孔板不小于1200mm*600mm
9)带吊柜用于防置实训器材。
四、实验实训项目
基础实验
1、太阳能电池发电原理实验
2、太阳能电池板能量转换实验
3、环境对光伏转换影响实验
4、太阳能电池组件和蓄电池的选择
5、太阳能电池自动追光系统实验
6、控制器工作原理实验
7、控制器充放电保护实验
8、太阳能路灯实验
9、太阳能警示灯实验
10、离网逆变器逆变实验
11、并网逆变器逆变实验
1).太阳能光伏逆变器实验系列
1．DSP2812的PWM编程实验
2.并离网逆变电源的原理
3.逆变电源的接线实训
4.离网逆变器实验
5.并网逆变器实验
2)可编程控制器系统实训
1.基本指令练习
2.组态通信测试
3.系统跟踪软件测试

HYD-DP-1 · 太阳能电源技术及其应用装置

HYD-DP-1型太阳能电源技术及其应用装置 一、概 述 太阳能光伏发电具有无枯竭、无公害、资源分配广泛等优点。在太阳能路灯、太阳能草坪灯、太阳能庭院灯等以及通信和工业中应用的微波中继站、光缆通信系统、水文观测系统、气象和地震台站等中得到了广泛的应用。 太阳能电源技术及其应用装置”应是针对职业院校实训教学需求研制，帮助学生理解太阳能光伏发电原理，学习工程应用技能。 二、要求 1.采用发光（光谱）接近太阳光的氙灯来模拟太阳光，使得实训项目…

HYD-DP-1型太阳能电源技术及其应用装置

HYD-GF-1 · 太阳能光伏发电实验实训系统装置

HYD-GF-1型太阳能光伏发电实验实训系统装置 一、概述 1．太阳能光伏发电实验实训系统装置分别为太阳能光伏电板、太阳能控制器模块、太阳能逆变器模块、仪表显示部分四个部分组成； 2．各控制系统集成于光伏发电为一体的教学实训台； 3．各系统通过连接电缆进行连接，形成一套可完成光伏发电站、同步并网、离网电源的实验及教学演示。帮助学生理解太阳能并网、离网发电系统的原理，从而起到学习工程实际应用技能的作用。 二、技术参数 1.太阳能电池组件 …

HYD-GF-1型太阳能光伏发电实验实训系统装置
