HYD-PH-1 · 熔化焊接与热切割作业安全技术实际操作考培系统

HYD-PH-1 熔化焊接与热切割作业安全技术实际操作考培系统 一、系统功能： 1 、设备须满足国家考试大纲中《熔化焊接与热切割作业安全技术实际操作考试标准》考试要求； 2 、设备能自动记录考试时间、具有考试时间倒计时提示功能，具有到时强制提交试卷功能。 3 、系统可配置多种登陆方式选择，默认：准考证号输入比对登陆，支持用户定制登录方式； 4 、产品须采用模拟仿真设计，至少 4 把 1:1 仿真焊枪，对应实现标准中四项（电弧焊、氩弧焊、…

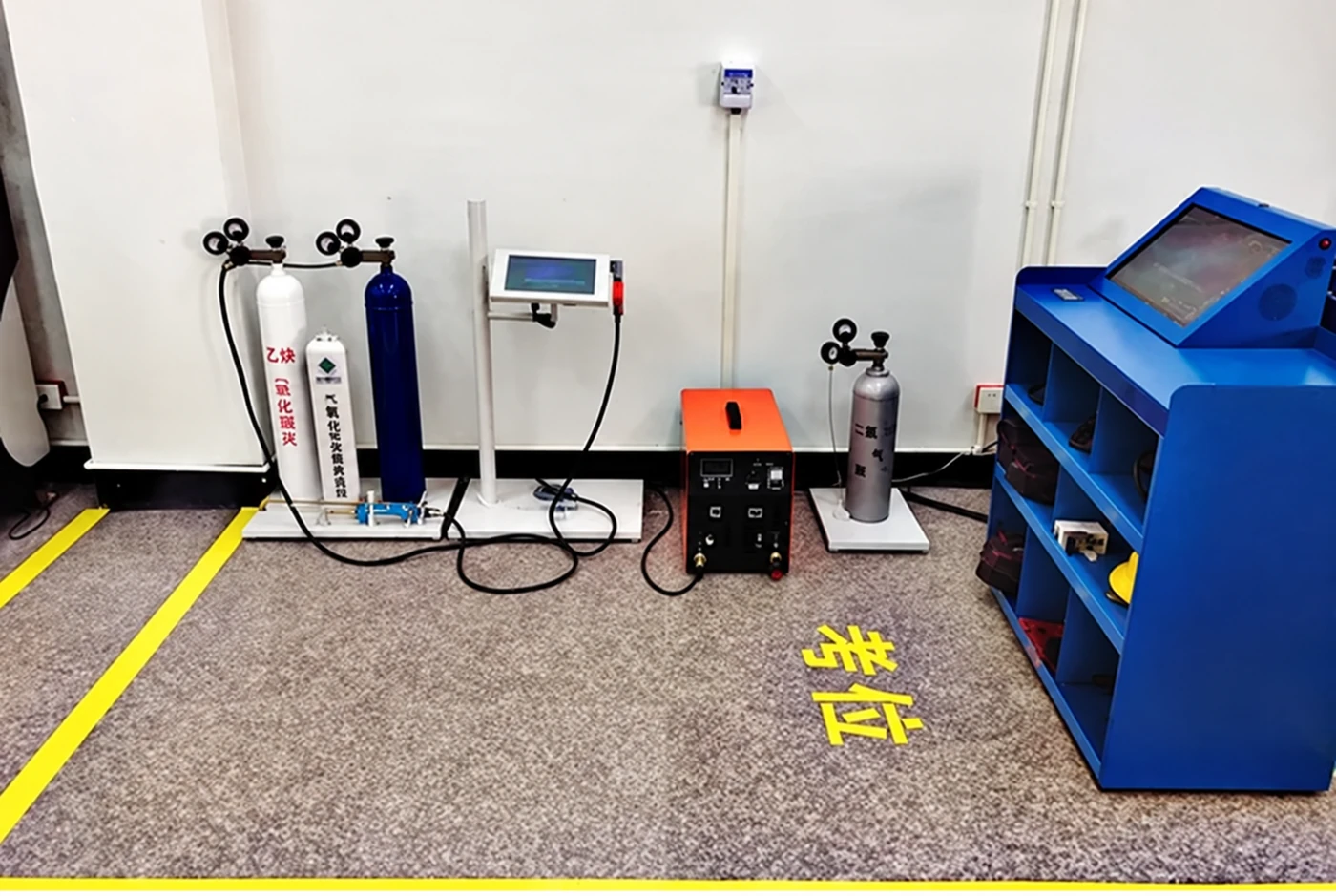

HYD-PH-1熔化焊接与热切割作业安全技术实际操作考培系统

一、系统功能：

1、设备须满足国家考试大纲中《熔化焊接与热切割作业安全技术实际操作考试标准》考试要求；

2、设备能自动记录考试时间、具有考试时间倒计时提示功能，具有到时强制提交试卷功能。

3、系统可配置多种登陆方式选择，默认：准考证号输入比对登陆，支持用户定制登录方式；

4、产品须采用模拟仿真设计，至少4把1:1仿真焊枪，对应实现标准中四项（电弧焊、氩弧焊、二保焊、气割）考核内容；

5、安全操作技术中焊条电弧焊、二保焊、氩弧焊、气割安全操作技术以仿真操作的方式实现，须有气瓶供气系统，模拟气瓶操作。

6、设备安装后实现与真实标准焊接工位相似的训练、考试工位，组成需包含：仿真焊机、仿真焊接平台、仿真供气系统、仿真电源系统、仿真排气系统等；各组成部分相互独立，布置形式符合焊接作业环境安全要求。各组成部分外观和操作方法、操作效果须与实物一致或近似。

为避免仿真焊接实操环境背离实际安全要求，登陆与答题终端必须独立设置。

7、设备仿真焊机、焊接平台（焊件）、供气系统等独立分开，仿真气瓶操作时，泄压阀上气体压力或流量能够实时动态变化；8、设备操作过程中无需耗材，无废料、废气产生，无高温、烟尘等危害；

9、设备具有语音提示系统，操作说明及试题能够语音同步朗读；

10、设备能自动记录关键操作过程，如：焊机操作、气瓶操作，接地线连接等实操动作，能根据记录数据进行错误分析，能按照操作记录进行智能评分；

11、设备操作部位电压36V及以下安全电压，摒除参训/参考人员触电风险；

12、考试设备同时具有培训/自助练习功能；

13、考试题目及评分设计：考试题目覆盖《熔化焊接与热切割安全技术实际操作考试标准》，实现符合国家《标准》中的科目一、二、三考试。

14、设备能够自动化评分并生成考试信息档案发送到考试管理中心；

15、单台设备即可满足大纲要求的科目二全部考试内容：

（1）焊条电弧焊安全操作技术；

（2）二氧化碳焊安全操作技术；

（3）氩弧焊安全操作技术；

（4）气焊（割）安全操作技术；

16、设备具有模拟焊接功能：可进行仿真焊接操作，具有声效、光效仿真等；

17、设备须实现焊机电源送电顺序识别功能；焊接电流调节及显示功能；气阀调节功能；接地识别功能；

18、必须配有智能防护用具：系统采用1：1实物防护用具，可以实际穿戴并能识别穿戴情况；培训时能实时展示穿戴情况，考试时自动更加穿戴情况评分。

安全帽可识别帽箍，下颚带穿戴情况

手套可识别佩戴情况

面罩可识别使用情况，是否放在面部

焊工服穿戴情况可识别

焊工鞋穿戴情况可识别

考试试题可选择任意某个科目或者子科目进行单次考试

二、设备参数：

◆考培工作台（焊接作业工具柜）参数

1、内嵌主机参数：

工作电源：交流电AC２２０V  ５０Hｚ；功率：<200W；

CPU:Intel i5，运行内存4G，固态硬盘120G；

主显示屏：触控≥19英寸，分辨率：1280*1024

2、工作台启动/复位按键须在隐蔽处，防止考生误操作；

3、工作台带轮子：方便移动、轮子有锁紧功能；

4、工作台具备储物柜功能。

◆仿真焊接平台：

1、仿真焊接平台：触控 ≥12.1英寸，分辨率：1280*800；

2、仿真焊件方向可调，高度可调，能实现平焊、立焊等作业内容；

3、设备具备焊接接地标志及接地处；

4、附有仿真排气系统（选配）

◆仿真焊机：

设备工艺：钣金、喷塑、丝网印刷

焊机具备：焊接电流调节及检测、延气时间选择，多种焊机类型的模拟选择。

焊机具备：氩弧焊、电弧焊、二保焊焊接功能，自动识别焊枪类型功能；

焊机具备：焊接电流指示、电源指示、故障指示灯；

◆仿真供气系统：

1、包含仿真气瓶、仿真泄压阀、气瓶固定底座等，制作工艺：钣金、喷塑、丝网印刷

2、仿真气瓶外观、操作方式和实际气瓶一致阀门，仿真泄压阀压力、流量可调，仪表示值随调节趋势变动；

3、仿真气瓶阀门操作，仿真泄压阀操作数据实时记录；

◆智能识别防护用：

焊工手套、焊工鞋、焊工服、安全帽、面罩各一个。

以上防护用具都必须具备穿戴情况识别功能，安全帽须识别帽箍、下颚带佩戴情况，面罩须识别是否放置与面部等。

◆附属配件：

1、焊条焊仿真焊钳一个

2、氩弧焊仿真焊钳一个

3、Co2保护仿真焊钳一个

4、仿真气割枪一个

5、仿真气瓶二个

HYD-PG-1 · 高处安装、维护、拆除作业安全技术实际操作考培系统（包含单人吊具作业和吊篮清洗作业）

HYD-PG-1 高处安装、维护、拆除作业安全技术实际操作考培系统 （包含单人吊具作业和吊篮清洗作业） 一、系统功能 1 、设备满足国家考试大纲中《高处安装、维护、拆除作业安全技术实际操作考试标准》考试要求； 2 、考试时间需满足国家考试大纲要求，并可实现考试时间倒计时设置、考试结束强制交卷等功能； 3 、系统可配置多种登陆方式选择，默认：准考证号输入比对登陆，支持用户定制登录方式； 4 、系统功能满足考试大纲要求，采用实物仿真方式进行…

HYD-PG-1高处安装、维护、拆除作业安全技术实际操作考培系统

（包含单人吊具作业和吊篮清洗作业）

一、系统功能

1、设备满足国家考试大纲中《高处安装、维护、拆除作业安全技术实际操作考试标准》考试要求；

2、考试时间需满足国家考试大纲要求，并可实现考试时间倒计时设置、考试结束强制交卷等功能；

3、系统可配置多种登陆方式选择，默认：准考证号输入比对登陆，支持用户定制登录方式；

4、系统功能满足考试大纲要求，采用实物仿真方式进行实操考核；

5、考试终端采用触摸屏人机交互操作，使用方便；

6、配有智能防护用具：系统采用1：1实物防护用具，可以实际穿戴并能识别穿戴情况；培训时能实时展示穿戴情况，考试时自动更加穿戴情况评分。

可自动识别安全帽帽箍，下颚带穿戴情况

可自动识别安全带是否佩戴情况

可自动识别防滑鞋是否穿戴情况

7、满足考试结束后系统自动上传考试成绩功能，不得使用人工参与的方式上传考试成绩；

8、考试终端同时具有培训/自助练习功能；

9、软件与题库终身升级；

10、考试试题可选择任意某个科目或者子科目进行单次考试；

11、考试题目及评分设计：考试题目覆盖《高处安装、维护、拆除作业安全技术实际操作考试标准》，单台设备符合国家《标准》中的科目一、科目二及科目三考试要求；

12、满足科目一：安全用具的使用

考核要求：安全帽、安全带、防滑鞋的佩戴和使用。采用虚拟方式，系统要求能够判断安全用具选择是否正确以及使用的正确方式，自动将信息上传到考试管理中心，并自动予以评分；

13、满足科目二：安全操作技术，考核内容包括：平台的搭建与拆除，操作吊篮进行清洗作业，操作单人吊具进行清洗作业。采用实物模拟仿真方式，系统自动评分，考试信息自动上传到考试管理中心；

14、满足科目三：作业现场安全隐患排除，考核要求包含：零部件判废，采用图片、视频方式，系统要求能够判断选择是否正确，自动将信息上传到考试管理中心，并自动予以评分；

15、高处设备要求在室内实现，高度无要求，不得在室外搭建。

16、单套设备满足3人同时独立考试。

可实现功能：

1) 故障点检测动作识别；

2) 安全绳悬挂防坠器识别；

3) 模拟上升、下降操作；

4) 空载试验过程识别；

5) 吊篮倾斜模拟；

6）设置隔离区可识别；

场景实现方式：液晶屏实现模拟楼房外墙场景，可根据操作操作模拟沿墙壁运动场景。

17、单人吊具需具备功能：

1)坐板坐压可识别

2)工作绳操作可识别

3)柔性导轨操作（悬挂防坠器）可识别

4)智能识别工具同悬挂情况

5)设置隔离区可识别

二、设备参数

◆考试主机：

1、CPU：Intel Core i5；

2、内存：4GB；

3、硬盘：120G固态硬盘；

4、触摸屏：19寸触控；

5、分辨率：1280×1024；

6、触摸寿命：单点触摸5000万次；

◆仿真吊篮参数：

1、实物1:1，尺寸：1.5m宽；材质：钢制

吊篮附属有：仿真升降电动机、仿真嵌入式控制柜、线控终端等

2、仿真吊篮挂架：结构模仿标准吊篮悬挂机构，附有安全绳操作识别系统；

可实现功能：

1) 故障点检测；

2) 安全绳检测；

3) 上下楼操作；

4) 人体识别；

5) 模拟上升下降；

★场景实现方式：液晶屏实现模拟实际楼房场景，可根据操作进行上升下降运动场景。

◆仿真单人吊具参数：

1、坐板、工作绳、柔性导轨等满足国家GB/T6096-2009规定；

2、仿真单人吊具挂架：结构模仿标准吊具悬挂机构，附有主升控制识别系统、安全绳（柔性导轨）操作识别系统；

HYD-PB-1 · 创伤包扎操作考培系统

HYD-PB-1 创伤包扎操作考培系统 一、系统功能 1 、综合实现国家考试大纲中创伤包扎环节标准考试要求； 2 、系统可配置多种登陆方式选择，默认：身份证号输入比对登陆，支持用户定制登录方式； 3 、考试时间： 8 分钟； 4 、考试系统界面整洁、美观； 5 、考试系统界面、功能设计：界面美观，操作使用方便； 6 、能进行实物包扎操作，能够采集到考生对模拟人的创伤包扎操作数据； 7 、考试结束后系统自动上传成绩到综合管理系统，自动统计…

HYD-PB-1创伤包扎操作考培系统

一、系统功能

1、综合实现国家考试大纲中创伤包扎环节标准考试要求；

2、系统可配置多种登陆方式选择，默认：身份证号输入比对登陆，支持用户定制登录方式；

3、考试时间：8分钟；

4、考试系统界面整洁、美观；

5、考试系统界面、功能设计：界面美观，操作使用方便；

6、能进行实物包扎操作，能够采集到考生对模拟人的创伤包扎操作数据；

7、考试结束后系统自动上传成绩到综合管理系统，自动统计考生全部分数；

二、设备参数

1）考培主机：

1、电源：AC 220±10%V，50HZ；

2、额定功率：不大于100w；

3、CPU：Intel I5及以上；

4、内存：不小于4G

5、硬盘：120G固态硬盘，

6、屏幕：触摸屏，不小于19寸；

2、模拟假人

全身人体模型要求面皮肤、颈皮肤、胸皮肤、头发等采用热塑弹性体混合胶材料，由不锈钢摸具、经注塑机高温注压而成，具有手感真实、肤色统一、形态逼真、外形美观、经久耐用、消毒清洗不变形、拆装更换方便等特点；

假人具有头部，双臂、双腿五处模拟伤口；

3、实物担架1副

急救箱（含常用急救用品）1个

4、地垫

防震泡沫地垫，厚度不小于20mm，尺寸：2m*1m；

HYD-PB-6 · 科目一/三实操考培系统

HYD-PB-6 科目一 / 三实操考培系统 一、功能要求 1 、满足国家考试大纲中的科目一 / 三的实操考核内容； 2 、、一台自助考核系统同时支持低压电工作业、高压电工作业、熔化焊接与热切割作业、高处安装拆除维护作业等多个特种作业 K1 、 K3 的考核内容； 3 、考核方式通过 3D 软件形式实现； 二、设备参数 1 、电源电压（ V) ： 220v ± 10% ；设备额定功率： <250W ；频率（ HZ) ： 50HZ ；工作…

HYD-PB-6科目一/三实操考培系统

一、功能要求

1、满足国家考试大纲中的科目一/三的实操考核内容；

2、、一台自助考核系统同时支持低压电工作业、高压电工作业、熔化焊接与热切割作业、高处安装拆除维护作业等多个特种作业K1、K3的考核内容；

3、考核方式通过3D软件形式实现；

二、设备参数

1、电源电压（V) ：220v±10%；设备额定功率：<250W；频率（HZ)：50HZ；工作温度：0-45°

2、工作湿度：10-95%无凝露；外壳防护等级： IP21S；主机重量（kg)：低于80kg

3、处理器  Intel i5及以上；SSD固态硬盘 120G及以上；运行内存4G或以上；网络RJ45 千兆网络接口

4、触摸式交互屏，1280x1024P分别率；屏幕尺寸≥19寸

HYD-PB-5 · 单人徒手心肺复苏安全技术实际操作考培系统

HYD-PB-5 单人徒手心肺复苏安全技术实际操作考培系统 一、系统功能 1 、考试知识点符合国家实操考试标准内容要求； 2 、系统可配置多种登陆方式选择，主要有：身份证号输入比对登陆（默认）、二代身份证读取验证登录、人脸识别登陆等，支持用户定制登录方式； 3 、触摸屏工作主机采用一体化终端设计，智能化人机交互，外观造型轻巧大方，简洁美观； 4 、功能满足考试大纲考点要求，识别和记录功能包括吹气识别、按压识别、查看瞳孔动作识别、拍打呼叫…

HYD-PB-5单人徒手心肺复苏安全技术实际操作考培系统

一、系统功能

1、考试知识点符合国家实操考试标准内容要求；

2、系统可配置多种登陆方式选择，主要有：身份证号输入比对登陆（默认）、二代身份证读取验证登录、人脸识别登陆等，支持用户定制登录方式；

3、触摸屏工作主机采用一体化终端设计，智能化人机交互，外观造型轻巧大方，简洁美观；

4、功能满足考试大纲考点要求，识别和记录功能包括吹气识别、按压识别、查看瞳孔动作识别、拍打呼叫动作识别、松开上衣动作识别、颈部动脉检查动作识别；

5、具备培训、考试两种工作模式：培训操作下有语音提示，考试模式下无语音提示；

6、采集考生对模拟人的操作数据，并以该数据作为评分的依据；

7、考试结束后系统自动上传成绩到综合管理系统，自动统计考生全部分数；

8、人机触屏一体机交互模式，可在一体机上实现登录、开始考试、查看成绩、分析成绩、语音播报功能；

9、考试触摸终端距离地距离不高于地面30CM，以便考生在实际操作考试时能够方便实现人机互动；

10、考试时间可进行倒计时设置；

11、考试时间为：3分钟；时间可配置；

二、设备参数

1、考培主机：

2、电源：AC 220±10%V，50HZ；

3、额定功率：不大于100w；

4、CPU：Intel I5及以上；

5、内存：不小于4G

6、硬盘：120G固态硬盘，

7、屏幕：触摸屏，不小于19寸；

2、模拟假人

全身人体模型要求面皮肤、颈皮肤、胸皮肤、头发等采用热塑弹性体混合胶材料，由不锈钢摸具、经注塑机高温注压而成，具有手感真实、肤色统一、形态逼真、外形美观、经久耐用、消毒清洗不变形、拆装更换方便等特点，可以记录按压、抬头、吹气等动作参数。

3、地垫

防震泡沫地垫，厚度不小于20mm，尺寸：2m*1m；

HYD-PB-3 · 登高架设作业安全技术实际操作考培系统

HYD-PB-3 登高架设作业安全技术实际操作考培系统 一、系统功能 1 、设备满足国家考试大纲中《登高架设作业安全技术实际操作考试标准》考试要求； 2 、考试时间需满足国家考试大纲要求，并可实现考试时间倒计时设置、考试结束强制交卷等功能； 3 、系统可配置多种登陆方式选择，主要有：身份证号输入比对登陆（默认）、二代身份证读取验证登录、人脸识别登陆等，支持用户定制登录方式； 4 、考试内容包含标准要求的 K1 、 K2 、 K3 全部内…

HYD-PB-3登高架设作业安全技术实际操作考培系统

一、系统功能

1、设备满足国家考试大纲中《登高架设作业安全技术实际操作考试标准》考试要求；

2、考试时间需满足国家考试大纲要求，并可实现考试时间倒计时设置、考试结束强制交卷等功能；

3、系统可配置多种登陆方式选择，主要有：身份证号输入比对登陆（默认）、二代身份证读取验证登录、人脸识别登陆等，支持用户定制登录方式；

4、考试内容包含标准要求的K1、K2、K3全部内容，支持文字、图片、视频等考试方法

5、K2内容采用仿真方式进行实操考核，考生根据考题进行脚手架搭设与拆除作业，通过模拟拆除与搭建仿真实物实现，考生与实物设备以及考试终端进行交互考试；

6、考试终端人机交互采用触摸屏，使用方便；

7、设备能够正确识别考生选择和穿戴的安全用具情况。

8、必须满足考试结束后系统自动上传考试成绩功能，不得使用人工参与的方式上传考试成绩；

9、必须配有智能防护用具：系统采用1：1实物防护用具，可以实际穿戴并能识别穿戴情况；培训时能实时展示穿戴情况，考试时自动更加穿戴情况评分。

可自动识别安全帽帽箍，下颚带穿戴情况

可自动识别安全带是否佩戴情况

可自动识别防滑鞋是否穿戴情况

10、考试终端同时具有培训功能；

11、软件与题库终身升级；

二、设备参数

◆考试主机：

1.CPU：Intel Core i5；

2.内存：4GB；

3.硬盘：120G固态硬盘；

4.触摸屏：19寸触控；

5.分辨率：1280×1024；

6.触摸寿命：单点触摸5000万次；

◆钢管脚手架

1.钢管需要表面经过处理，不易生锈、腐蚀，外观大方，坚固耐用等。高度不低于2.5m

HYD-PK-2 · 制冷与空调设备运行操作作业安全技术实际操作考培系统

HYD-PK--2 制冷与空调设备运行操作作业安全技术实际操作考培系统 一、系统功能 1 、考试内容符合国家考试大纲中《制冷与空调设备运行操作作业安全技术实际操作考试标准》考试要求； 2 、系统可配置多种登陆方式选择，主要有：身份证号输入比对登陆（默认）、二代身份证读取验证登录、人脸识别登陆等，支持用户定制登录方式； 3 、考试时间须按照满足国家考试大纲要求，并可实现考试时间倒计时设置、考试结束强制交卷等功能； 4 、满足考试结束后系统…

HYD-PK--2制冷与空调设备运行操作作业安全技术实际操作考培系统

一、系统功能

1、考试内容符合国家考试大纲中《制冷与空调设备运行操作作业安全技术实际操作考试标准》考试要求；

2、系统可配置多种登陆方式选择，主要有：身份证号输入比对登陆（默认）、二代身份证读取验证登录、人脸识别登陆等，支持用户定制登录方式；

3、考试时间须按照满足国家考试大纲要求，并可实现考试时间倒计时设置、考试结束强制交卷等功能；

4、满足考试结束后系统自动上传考试成绩功能,不得使用人工参与的方式上传考试成绩；

5、设备结构合理，包含冷媒水系统，冷冻水水系统，压缩系统，电控系统；

6、设备应能模拟制冷运行、模拟冷媒水运行、模拟冷冻水运行；

7、需有满足各科目要求的3D仿真操作内容；为减少设备损耗，系统需支持3D操作考试代替设备操作；

8、系统能通过软件控制设备运行；

9、满足穿戴识别防护用具及部分操作中的个人防护用品；

10、安全操作技术和作业现场应急处置以图片、动画等展现考点，考试随机抽题；

二、设备参数

◆仿真中央空调系统:

1、输入电源：三相五线～220V±10%  50Hz

2、最大供冷量：7.5kW；

3、最大输入总功率：6.5kW；

4、制冷额定功率：3.8kW；

5、制冷剂/用量：R22 2kg

6、风机盘管：350m3/h

7、冷却循环水泵：38L/min  扬程10米

8、冷冻循环水泵：38L/min  扬程1

9、系统保护：具有高低压力、过热保护装置

10、安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。

◆考试终端:

1、电源电压（V) ：220v±10%

2、设备额定功率：<250W

3、频率（HZ)：50HZ

4、工作温度：0-45°

5、工作湿度：10-95%无凝露

6、外壳防护等级： IP21S

7、主机重量（kg)：低于80kg

8、处理器  Intel i5

9、SSD固态硬盘 120G系统

10、运行内存4G

11、网络 IEEE 802.11b/g/n  150Mbps

12、触摸式交互屏，1280x1024P分别率

13、屏幕尺寸≥19寸

HYD-PK-1 · 制冷与空调设备安装维修作业安全技术实际操作考培系统

HYD-PK-1 制冷与空调设备安装维修作业安全技术实际操作考培系统 一、系统功能 1 、考试内容符合国家考试大纲中《制冷与空调设备安装修理作业安全技术实际操作考试标准》考试要求； 2 、系统可配置多种登陆方式选择，主要有：身份证号输入比对登陆（默认）、二代身份证读取验证登录、人脸识别登陆等，支持用户定制登录方式； 3 、考试时间需满足国家考试大纲要求，并可实现考试时间倒计时设置、考试结束强制交卷等功能； 4 、必须满足考试结束后系统自…

HYD-PK-1制冷与空调设备安装维修作业安全技术实际操作考培系统

一、系统功能

1、考试内容符合国家考试大纲中《制冷与空调设备安装修理作业安全技术实际操作考试标准》考试要求；

2、系统可配置多种登陆方式选择，主要有：身份证号输入比对登陆（默认）、二代身份证读取验证登录、人脸识别登陆等，支持用户定制登录方式；

3、考试时间需满足国家考试大纲要求，并可实现考试时间倒计时设置、考试结束强制交卷等功能；

4、必须满足考试结束后系统自动上传考试成绩功能，不得使用人工参与的方式上传考试成绩；

5、考试设备需配有仿真电动机，仿真砂轮机，仿真台钻，仿真仪表；

6、实物仿真电动机、砂轮机、台钻等操作效果同步计算机3D效果显示，实现用实物操作，计算机同步展示效果和判断操作情况；

7、需有满足各科目要求的3D仿真操作内容；

8、安全操作技术和作业现场应急处置以图片、动画等展现考点，考试随机抽题；二、设备二、参数

1）维修平台：

1.铝合金材质，长宽高：3m*0.8m*0.8m；

2.配有仿真制冷装置，配有基础制冷部件；

3.配有仿真仪表插孔和仪表测试部位；

4.配有仿真电动机，仿真砂轮机，仿真台钻；

5.配有万向考试终端支臂；

2）考培主机：

1.电源：AC 220±10%V，50HZ；

2.额定功率：不大于100w；

3.CPU：Intel I5及以上；

4.内存：不小于4G

5.硬盘：120G固态硬盘，

6.屏幕：触摸屏，不小于19寸

HYD-GE-12 · 高压电工作业安全技术实际操作考试综合平台

HYD-GE-12 高压电工作业安全技术实际操作考试综合平台 一、系统功能 1 、考试设备满足《国家安全监管总局关于做好特种作业（电工）整合工作有关事项的通知》（安监总局人事〔 2018 〕 18 号）中《高压电工作业安全技术实际操作考试标准》考试要求； ★ 2 、考试设备外观需和实物设备相近。其中 K21-K25 由仿真高压配电柜、仿真变压器以及仿真架空线系统等组成，高压电柜分别为进线柜、 PT 柜、出线柜、计量柜、母联柜； K26-…

HYD-GE-12高压电工作业安全技术实际操作考试综合平台

一、系统功能

1、考试设备满足《国家安全监管总局关于做好特种作业（电工）整合工作有关事项的通知》（安监总局人事〔2018〕18号）中《高压电工作业安全技术实际操作考试标准》考试要求；

★2、考试设备外观需和实物设备相近。其中K21-K25由仿真高压配电柜、仿真变压器以及仿真架空线系统等组成，高压电柜分别为进线柜、PT柜、出线柜、计量柜、母联柜；K26-K29有仿真变压器操作台、仿真高压电缆操作台组成。

3、系统可配置多种登陆方式选择，默认：准考证号输入比对登陆，支持用户定制登录方式；

4、系统须实现自动分配考题，自动采集考生操作行为并进行自动化评分，且考试过程全时段无人值守；

5、系统实现信息自动化、数字化管理，自动生成成绩档案并与考试管理中心互通，相关数据信息自动上传；

6、考试时间满足国家考试大纲要求，并可实现考试时间倒计时设置、考试结束强制交卷等功能；

7、考试终端同时具有培训/自助练习功能；

8、软件与题库终身升级，考试试题可选择任意某个科目或者子科目进行单次考试；

9、科目一：安全用具的使用

系统实现自动采集考生操作行为，包含：电工仪器仪表安全使用、电工安全用具使用、电工安全标示的辨识；

10、科目二：安全技术操作

具有作业票填写功能，具有模拟板操作过程；

★计算机代替唱票人角色，智能唱票，单人独立考试，人机唱票交互；

考试过程自动记录操作时间、操作数据和操作顺序；

考试内容包含：

10kV高压开关柜的停（送）电操作（K21）

10kV高压成套配电装置的巡视检查（K22）

10kV柱上变压器的停（送）电操作（K23）

10kV高压开关柜故障判断及处理（K24）

10kV线路挂设保护接地线（K25）

变压器绝缘测量（K26）

电力电缆绝缘测试（K27）

变压器分接开关调整（K28）

导线在绝缘子上绑扎（K29）

11、科目三：高压电工作业现场隐患排除考试系统软件，实现自动化评分，支持考试时间倒计时；

★12、单套高压电工考试设备至少具有四个“全科目（K1、K2、K3、K41）”考核工位，各工位登陆一次须能进行除公共科目外的全部高压考试内容；单套设备满足同时四个人独立考试或培训；

★13、考试形式必须是单人独立考试，出现须多人配合的操作内容时，考生外角色由计算机辅助完成，如在作业票执行过程中由计算机辅助唱票，考生独立完成操作，避免在考试过程中因他人配合而出现作弊或争议；

14、系统能检测设备模拟运行状态，依据运行状态智能分配考试/训练内容；

15、所有科目考试完毕之后，在最终考试终端显示本次考试总成绩。

HYD-PD-1 · 低压电工模拟仿真综合考培系统

HYD-PD-1低压电工模拟仿真综合考培系统 一、系统功能 1、系统内容符合国家考试大纲中《低压电工作业安全技术实际操作考试标准》考试要求； 2、设备须采用一体化设计，具有触屏交互功能，要求采用金属材料打造，设备敦实坚固，经久耐用，外观造型轻巧大方，简洁美观； 3、设备须具备保护功能：短路保护/欠压保护/过载保护； 4、设备可操作部位必须是小于12V的安全电压，保障参训/参考人员安全，全过程无耗材，无废料产生； 5、设备面板上有可以指示…

HYD-PD-1低压电工模拟仿真综合考培系统

一、系统功能
1、系统内容符合国家考试大纲中《低压电工作业安全技术实际操作考试标准》考试要求；
2、设备须采用一体化设计，具有触屏交互功能，要求采用金属材料打造，设备敦实坚固，经久耐用，外观造型轻巧大方，简洁美观；
3、设备须具备保护功能：短路保护/欠压保护/过载保护；
4、设备可操作部位必须是小于12V的安全电压，保障参训/参考人员安全，全过程无耗材，无废料产生；
5、设备面板上有可以指示考区的指示灯，方便考生明确考试题目；
6、考试交互屏幕和考试操作区在一个操作装置上，操作屏幕须在中间；方便考生操作；
7、设备软件同时具有培训/自助练习功能；
8、设备需配有独立音频系统，能够同步朗读试题及操作说明等；
9、设备采用仿真电气元件，能自动恢复待训练、待考试状态，具备状态自检功能；仿真器件能够全程识别导线连接过程，具有错误分析或按照标准要求进行评分功能；考虑到实物器件寿命和维护成本，不得使用真实的元器件实现；
10、系统可配置多种登陆方式选择，主要有：身份证号输入比对登陆（默认）、二代身份证读取验证登录、人脸识别登陆等，支持用户定制登录方式；
11、系统具有自动记录考试时间、具有考试时间倒计时提示功能，具有到时强制提交试卷功能。
系统能够自动统计考试记录和分数，自动上传和保存考试记录及分数；
12、系统考试时，须能实现试题随机分配；软件与题库终身升级；
13、每台设备考试/练习内容主要包含《低压电工作业安全技术实际操作考试标准》标准中科目一、科目二、科目三及科目四的K41内容，能实现登陆一次即能完成除K42、K43（公共科目）以外的考试内容；
14、科目一考试内容包括电工仪表使用（K11）、电工安全用具使用（K12）、电工安全标示的辨识（K13）
电工仪表使用（K11）考试内容配备实物仿真钳形电流表或其他仿真仪表，仪表须能支持实际操作，考核过程能记录仪表选档、测量过程、测量后关机等关键操作；
电工安全用具使用（K12）考试内容以图片选择题方式实现；
电工安全标示的辨识（K13）考试内容以场景题方式实现；
15、科目二考试内容主要包含：
（1）电动机单向连续运转接线（带点动控制）；
（2）三相异步电动机正反转运行的接线及安全操作；
（3）单相电能表带照明灯的安装及接线；
（4）带熔断器（断路器）、仪表、电流互感器的电动机运行控制电路接线；
科目二考试须具有导线颜色选择智能考试功能，支持导线露铜过多和导线松动智能考试，须能够记录验电操作；
16、为了彻底杜绝短路等损坏设备的隐患和触电隐患，设备工作状态时操作面板上各操作区域内各仿真期间管脚之间连接由数字信号识别。
二、设备参数
1、电源电压：AC220V 50Hz。可操作实验部位必须为36V及以下安全电压，操作部位不得存在非安全电压；
2、设备启动/复位按键须在隐蔽处，能够起到防止考生误操作效果；
3、机柜维修部位需加锁，防止非技术人员随意打开；
4、计算机参数：
CPU：Intel Core i5；
运行内存4G；
固态硬盘120G，显示器20寸以上；
网络RJ45 千兆网络接口 ；
5、工作温度：0-45℃；
6、工作湿度：10-95%无凝露；
附属配件
1、仿真验电笔一支；
2、仿真钳形表夹钳一个；
3、信号连接导线若干

HYD-08A · 智能型电工实训考核台

HYD-08A智能型电工实训考核台 一、技术性能： 1、工作电源：三相四线（或三相五线）～380V±5% 50Hz 2、温度：-5℃～+40℃，相对湿度＜85%（25℃） 3、装置容量：＜1.0KVA 4、外形尺寸：730mm（长）X 680mm（宽）X 1550mm（高） 二、装置配备 （一）电源控制屏 控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。 1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器…

HYD-08A智能型电工实训考核台
一、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、外形尺寸：730mm（长）X 680mm（宽）X 1550mm（高）
二、装置配备
（一）电源控制屏
    控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。
1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。
2、设有450V指针式交流电压表，指示输入时三相电源电压；
3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。
4、学生实训技能评分系统
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）用户可以实现单机操作考核和联网考核。
（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板。
三、考核挂箱
1、三相异步电动机双重联锁正反转控制电路考核挂箱
2、时间继电器控制的Y-△控制考核挂箱
3、单向点动、启动控制电路电路考核挂箱
四、配置清单

HYD-MHQ-158 · 灭火器的选择和使用实操智能网络考核系统

HYD-MHQ-158型灭火器的选择和使用实操智能网络考核系统 一、系统功能 1、《灭火器选择和使用》研制，采用“虚拟画面+实物灭火器”的综合解决方案，满足标准中要求的训练和考试。 2、系统登陆方式选择有：准考证号输入比对登陆，支持用户定制其他的登录方式； 3、使用仿真灭火器，可以让考生真实的操作，但操作过程中无需耗材，无废料产生； 4、智能记录和分析每一步实训操作，给出错误分析或按照标准智能评分； 5、虚拟的仿真实物如火焰、烟雾、风等…

HYD-TZDG-01A · 特种电工安全考试培训装置

HYD-TZDG-01A型特种电工安全考试培训装置 一、概述： 该实训装置主要由实训桌、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。 二、特点： 1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。 2、操作台…

一、概述：
该实训装置主要由实训桌、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、每组设有电流型漏电保护器，一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1400mm×680mm×1690mm
四、实训台配备
1、提供线交流三相380V电压
2、交流仪表
①交流电流表2只 ②交流电压表2只
3、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有2个抽屉。
4、650*600mm网孔板，采用优质钢板数控机床冲孔，表面喷塑。
五、参考实训项目
三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）
三相异步电动机正反转控制线路的接线及安全操作（K22）
带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作（K23）
单相电能表带照明灯的接线及安全操作（K24）
间接式三相四线有功电能表线路（K25）
六、配置清单

HYD-DY-09B · 低压电工实操考试照明考核柜

HYD-DY-09B 低压电工实操考试照明考核柜 一、产品技术要求: 1、外型尺寸：高195x 宽90 x 深度60 cm 铁质喷塑结构。下装有四个万向调节转动轮子和装有刹车系统。并且带有储物柜。 储物柜尺寸：高30*长60*宽90 2、工作电源：交流三相四线380±5% 50HZ 3、输入功率：<3KVA 4、输出交流电源：三相四线380V、单相220V，电压表指示，电源带有启动停止急停按钮。 5、人身安全保护功能电流型漏电保护、电压…

HYD-DY-09B 低压电工实操考试照明考核柜
一、产品技术要求:
1、外型尺寸：高195x 宽90 x 深度60 cm
铁质喷塑结构。下装有四个万向调节转动轮子和装有刹车系统。并且带有储物柜。
储物柜尺寸：高30*长60*宽90
2、工作电源：交流三相四线380±5% 50HZ
3、输入功率：<3KVA
4、输出交流电源：三相四线380V、单相220V，电压表指示，电源带有启动停止急停按钮。
5、人身安全保护功能电流型漏电保护、电压型漏电保护、防触电实验导线。
6、安全防范结构要求如牢固接地，按钮指示灯内置，电机防护罩等，结构不能偏离工业 实际应用，柜内包含电气实操/考核板，工具隔板、电机及电机安装板等。
7、接线端子因该设备为高频率使用设备，接线端子必须坚固耐用，易拆易换，并配备有足量的备件。
8、工艺要求电气板上的电气元件排布，要求合理、美观、操作方便、空间充裕。设备仿真实际照明安装形式，体现室内/室外、墙内/墙外的作业环境；
9、接线端子：因该设备为高频率使用设备，接线端子必须坚固耐用，易拆易换，并配备有足量的备件。
10、工艺要求电气板上的电气元件排布，要求合理、美观、操作方便、空间充裕，端子号码必须按统一规范机打编排，利于考生实操和考核。
11、考核系统整个系统软件能完成对设备的单机考核，网络云考核，考场监考，设备监控，信息采集，数据处理。
单机考核，在设备无网络连接时，老师可以通过登录密码输入登录老师界面进行，考核时间、设备信息、考核项目、设置故障点、设备使用权限的设置，完成考核相关信息的设置，返回到学生登陆界面，学生上机，输入学号即可开始考核，考核完成考核结果数据会自动保存在历史数据内，可利用U盘导出考核数据。
网络云考核，在设备与英特网连接好后，监考人员可以通过网络APP或二维码扫描进入控制界面，进行同单机考核的设置，设置完成后，即可通知学生利用手机扫描登陆二维码，输入学号，开始进行考核，考核开始监考人员可以通过声像界面对考核人员进行监考。
设备监控，当设备使用过程中出现异常，联网设备会向绑定人员进行微信或邮箱进行报警提示设备异常，远程可实现对设备的电源控制，及时断开设备电源
二、设备配置
低压电工实操考试照明考核柜柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件，且所有器件的接线都在接线端子排上进行接线，从而避免了因长时间在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。内含：电源开关（单相断路器3只、三相断路器1只）、电能表2只、照明灯（白炽灯、日光灯各1个）、熔断器2个（备注额定电流32A以上）、漏电保护器1个、组合开关1个、单双联开关各1个及接线端子若干。
三、本考核设备可完成多个电工类基本实操训练：
1.直接式单相电度表的接线；
2.三相用户的电度表接线；
3.带互感器的三相电度表接线；
4.三只电流互感器、三只电流表作△形接线的测量；
5.三只电流互感器、三只电流表作Y形接线的测量；
6.室外照明灯的安装；
7.三相三线制线路上安装照明灯具；
8.日光灯的安装与接线；
9.使用双联开关控制一具照明灯的线路连接；
10.直流电路上直接式电压表及电流表的测量；
11.使用一只电压表测量三相电压；
12.三相四线三分路选用漏电保护开关的接线等。

HYD-DYDG-1 · 低压电工实操考试动力考核柜

HYD-DYDG-1低压电工实操考试动力考核柜 一、产品概述 特种作业电工实训动力考核专用设备，必须满足 低压电工 作业安全技术实际操作考试标准要求。设备必须配置满足特种作业低压电工实操考试要求。 所选用电气元件都采用中国正泰或其他著名公司生产的国际标准元件，可支持做多种电路考核要求，每套均配置实操或考核过程必需的电工工具，本设备主要控制线路采用AC36V安全电压。安全防范结构要求：如牢固接地，按钮指示灯内置，电机防护罩等，结构不能偏离…

HYD-DYDG-1低压电工实操考试动力考核柜
一、产品概述
特种作业电工实训动力考核专用设备，必须满足低压电工作业安全技术实际操作考试标准要求。设备必须配置满足特种作业低压电工实操考试要求。
所选用电气元件都采用中国正泰或其他著名公司生产的国际标准元件，可支持做多种电路考核要求，每套均配置实操或考核过程必需的电工工具，本设备主要控制线路采用AC36V安全电压。安全防范结构要求：如牢固接地，按钮指示灯内置，电机防护罩等，结构不能偏离工业实际应用，柜内包含电气实操/考核板，工具隔板、电机及电机安装板等。接线端子：因该设备为高频率使用设备，接线端子必须坚固耐用，易拆易换，并配备有足量的备件。工艺要求：电气板上的电。气元件排布，要求合理、美观、操作方便、空间充裕。端子号码按统一规范机打编排，利于学员实操和考核。设备送达用户指定地点后，需进行敷线、接线、通电试车等工作，敷线工程必须按照国标规范进行。
二、产品技术
1.额定输入电压：AC380V±5%（三相五线制），控制电压:AC36V。
2.额定电流：32A以上。
3.频率：50Hz。
4.环境温度：-10℃～40℃。
5.相对湿度：35%～80%（25℃）。
6.外形尺寸约800×550×2200mm。
三、产品配置：
本设备按标准电气控制柜设计制作，安装有完成各种电气控制所需要的多种低压电器，如：漏电断路器、电压表、电流表、按钮、信号灯、熔断器、报警装置、电流互感器、接触器、时间继电器、中间继电器、热继电器、行程开关、转换开关、整流二极管、电动机等。内含：三相电源开关（单、三相断路器各1只）、熔断器5只、交流接触器3只；电动机1只、电流互感器3只、热继电器2只、中间继电器2只、时间继电器2只、行程开关4只、接线端子若干。
四、考核系统整个系统软件能完成对设备的单机考核，网络云考核，考场监考，设备监控，信息采集，数据处理。
单机考核，在设备无网络连接时，老师可以通过登录密码输入登录老师界面进行，考核时间、设备信息、考核项目、设置故障点、设备使用权限的设置，完成考核相关信息的设置，返回到学生登陆界面，学生上机，输入学号即可开始考核，考核完成考核结果数据会自动保存在历史数据内，可利用U盘导出考核数据。
网络云考核，在设备与英特网连接好后，监考人员可以通过网络APP或二维码扫描进入控制界面，进行同单机考核的设置，设置完成后，即可通知学生利用手机扫描登陆二维码，输入学号，开始进行考核，考核开始监考人员可以通过声像界面对考核人员进行监考。
设备监控，当设备使用过程中出现异常，联网设备会向绑定人员进行微信或邮箱进行报警提示设备异常，远程可实现对设备的电源控制，及时断开设备电源
五、基本实操训练：
1.电动机正反转控制。
2.异步电动机点、连动控制电路。
3.具有过载保护自锁控制电路。
4.异步电动机两地控制电路。
5.异步电动机联锁正反转控制电路。
6.双重联锁正反转控制电路。
7.自动往返控制电路。
8.带熔断器（断路器）互感器的电动机运行控制电路接线及考核。

HYD-DG01B · 低压电工作业安全实训装置 弘毅道设备

HYD-DG01B低压电工作业安全实训装置 一、概述 低压电工作业安全 实训装置 ，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练. 二、主要技术参数： 1、输入电压：三相四线（或三相五线）～380V±10% 50Hz 2、工…

HYD-DG01B低压电工作业安全实训装置
一、概述
低压电工作业安全实训装置，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练.
二、主要技术参数：
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜3kVA
4、外形尺寸：1720×720×1780
5、安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施
三、实训桌：
结构：采用1.2mm壁厚的优质铝合金结构，模具化加工，金属表面经经酸洗、磷化等化学防锈处理后高高压静电均匀喷涂环氧树脂粉末（90um），具有耐高温、抗腐蚀功能。装有四个万向调节转动轮子，并装有刹车系统。
台面：为高密度防火板，具有耐磨、防火性能好的特点，适合于科研和教学场所。
四、实训台：
1.采用铝合金外壳：美观实用。圆弧形过度界面， 梯形设计，具有良好的视觉效果。较低的高度，防止视线遮挡，便与教学观察。铝塑板面板：防污防褪色。
实训台提供两组独立控制电源，可供两个学生同时实验。
1.电源总开关，设有漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）
2.保险，设有U/V/W各相保险
3.指示灯，设有红绿黄三色指示灯，指示三相电源
4.电压表：设有AC450V电压表，指示输出电压。
5.U/V/W/N/PE 安全输出电压插孔。采用安全型接线柱，无外漏金属件，防止触电。
5.低压交流电源输出：3-6-9-12-18-24-36多抽头交流电源输出。
6.直流稳压可调电源：直流稳压0V-30V连续可调，电流1.5A，电压稳定度≤0.3%，电流稳定度≤0.3%。自动继电器换档；自动过载保护、自动恢复及过载指示功能。电压表和电流表指示输出电压和电流。
7.交流电压表、电流表：交流电压表量程范围：0-AC450,
交流电流表量程范围：0-2A
8.AC220V电源输出，采用多功能插孔，供外接设备提供电源，方便使用。
9.实验台为安全用电使用，增加了以下功能
1）锁匙，每台配备锁匙取电功能，由老师统一配发锁匙，只有锁匙才能开启电源，防止学生随意用电。
2）急停开关，当发生故障等问题时，通过急停开关可快速切断电源，防止事故扩大。
3）考核系统整个系统软件能完成对设备的单机考核，网络云考核，考场监考，设备监控，信息采集，数据处理。
单机考核，在设备无网络连接时，老师可以通过登录密码输入登录老师界面进行，考核时间、设备信息、考核项目、设置故障点、设备使用权限的设置，完成考核相关信息的设置，返回到学生登陆界面，学生上机，输入学号即可开始考核，考核完成考核结果数据会自动保存在历史数据内，可利用U盘导出考核数据。
网络云考核，在设备与英特网连接好后，监考人员可以通过网络APP或二维码扫描进入控制界面，进行同单机考核的设置，设置完成后，即可通知学生利用手机扫描登陆二维码，输入学号，开始进行考核，考核开始监考人员可以通过声像界面对考核人员进行监考。
设备监控，当设备使用过程中出现异常，联网设备会向绑定人员进行微信或邮箱进行报警提示设备异常，远程可实现对设备的电源控制，及时断开设备电源
五、配备功能模块：
1：电动机单向连续运转（带点动控制）
设备主要有以下，
3P空开 1个
保险 3个
交流接触器 1个
按钮盒3孔 1个
红色按钮 1个
绿色按钮 1个
黄色按钮 1个
2：三相异步电动机正反转控制
设备主要有以下，
3P断路器 1个
保险 3个
交流接触器 2个
按钮盒3孔 1个
红色按钮 1个
绿色按钮 1个
黄色按钮 1个
3：单相电能表带照明控制
设备主要有以下，
2P断路器 1个
保险 2个
单相电度表 1个
E27螺口灯泡 2个
86双控开关 1个
86插座5孔 1个
4：带熔断器（断路器）、仪表、电流互感器、电动机运行控制电路
设备主要有以下，
3P断路器 1个
保险 3个
交流接触器 1个
按钮盒3孔 1个，
红色按钮 1个，
绿色按钮 1个，
黄色按钮 1个
电压表AC450V 1个
电流表AC0-3A 1个
电流互感器 1个
电动机：AC380V三相，功率120W, 星/三角可转换。
实验导线：CKC安全型，颜色：红、绿、黄、蓝、黑， 共计30根

HYD-DY-1 · 低压电工作业安全技术实操考核系统

HYD-DY-1低压电工作业安全技术实操考核系统 一、技术性能 1 、输入电源：三相四线制～ 36V±10% 50Hz 2 、温度： -5 ℃～ +40 ℃，相对湿度＜ 85% （ 25 ℃） 3 、装置容量：＜ 0.8KVA 4 、外形尺寸： 1900mm×700mm×1800mm 二、实训台配置 1 、设有电流型漏电保护空气开关一只，外部电源输入有三只指示灯指示 2 、设有 3 组启动、停止、急停按钮，遇紧急情况按下按钮切断实训台总…

HYD-DY-1低压电工作业安全技术实操考核系统

一、技术性能

1、输入电源：三相四线制～36V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜0.8KVA

4、外形尺寸：1900mm×700mm×1800mm

二、实训台配置

1、设有电流型漏电保护空气开关一只，外部电源输入有三只指示灯指示

2、设有3组启动、停止、急停按钮，遇紧急情况按下按钮切断实训台总电源。

3、该装置主要由实训桌、三组实训模块、实训元器件组成，三组模块电源独立，互不干扰。

5、实训桌为铁质方管框架喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子设有三只抽屉。

三、参考实训项目

三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）

三相异步电动机正反转控制线路的接线及安全操作（K22）

带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作（K23）

单相电能表带照明灯的接线及安全操作（K24）

间接式三相四线有功电能表线路（K25）

四、模块元器件清单

1)：模块一：K24配置清单

2) 模块二：K25配置清单

2) 模块三：K21、K22、K23配置清单

六、工具:

1.一字螺丝刀1把、十字螺丝刀1把、剥线钳1把、尖嘴钳1把、电工剪1把、工具箱1个
