通用电工电子实验设备

本页按“通用电工电子实验设备”整理弘毅道硬件实训设备，包含 16 款设备型号。各型号的设备图片、产品介绍与现有配置可展开查阅；具体选型与交付配置按实际教学场景确认。

产品型号与设备介绍

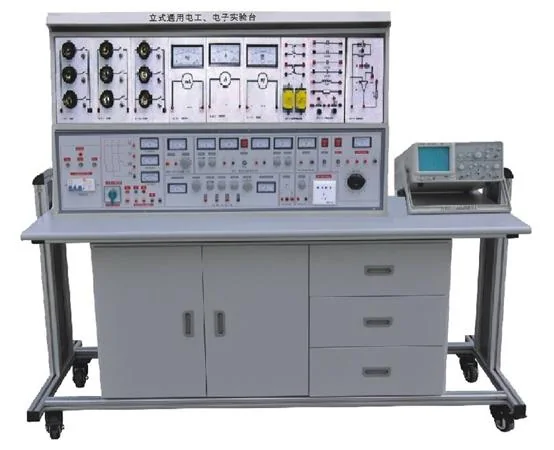

HYD-ZKL-318A · 立式通用电工电子实验台

ZKL-318A立式通用电工电子实验台 本设备是我厂参照国外同类产品，按照国内实验教学大纲的要求研制的产品，它可满足大、中专院校、职业学枚、技校电工学、电工原理、电子技术等课程的实验教学要求。一套设备由12台实验台、一台电源控制台组成，一台二座。实验台由实验屏、控制柜、实验桌组成。实验屏上做电工实验，实验桌面上作电子技术实验。实验屏由若干实验单元盒组合而成，单元盒板面电路符号，每一单元盒在实验屏上的位置可任意互换，可根据实验需要方便地组…

ZKL-318A立式通用电工电子实验台


本设备是我厂参照国外同类产品，按照国内实验教学大纲的要求研制的产品，它可满足大、中专院校、职业学枚、技校电工学、电工原理、电子技术等课程的实验教学要求。一套设备由12台实验台、一台电源控制台组成，一台二座。实验台由实验屏、控制柜、实验桌组成。实验屏上做电工实验，实验桌面上作电子技术实验。实验屏由若干实验单元盒组合而成，单元盒板面电路符号，每一单元盒在实验屏上的位置可任意互换，可根据实验需要方便地组合成不同的实验线路，实验方便、快捷，能使学生在短时间内较快，较好地完成实验。实验桌面上配有通用九孔电路板，装有元件的透明元件盒在其上可如意接插实验电路。控制柜提供三相四线制电源、三相、单相可调电源、双路可调直流稳压稳流电源、脉冲信号、正弦波、方波、三角波信号等。为保证在实验中人身及设备的安全，该实验台设有漏电及过载保护装置。该实验室设备具有整体结构紧凑、外形美观大方、组装方便等特点，是各类高等院较、中等专业学校和职业学校电工、电子实验教学产品。一、结构1、实验桌:系进口三聚氰胺饰面板制成，不变型不褪色。尺寸:146×68×85cm(1)通用电路板:固定在实验桌桌面上，在其上作电子实验(2)抽屉:左右各l个，放置常用工具。(3)元件储存柜:放置元件2、电子元件盒:装有电子元件透明盒体(见彩图)，在通用电路扳上拼插实验电路。3、日光灯:40W，用于日光灯电路及功率因数改善实验。4、控制柜:尺寸:144×30×26(cm)主要构成部分:(1)三相熔断器:规格:额定电流2A用途:整个实验台上第一保护装置(2)电流输入指示灯:规格:220V氖泡指示灯:用途:指示三相四线电源和实验台通断。(3)漏电保护开关:规格:三相四线制，额定电流3A，漏电动作≦30mA用途:具有短路，过载、漏电保护，保护人身与仪器的安全(4)电源输出指示:规格:红、绿、黄三只220Ｖ氖泡指示灯:用途:当开关接通时，红、绿、黄指示灯亮。(5)3只交流电压表:规格:0～450Ｖ用途:指示三相0～450Ｖ输出电压(6)I/O开关:控制三相电源输出(7)三相电源输出插口:由二组四个接线柱U、V、W、N组成三相四线制电源输出端口。(8)信号源单元:输出正弦波、方波、三角波三种波形。(9)脉冲源单元:输出一组正负脉冲。(10)直流稳压电源:输出二路独立连续可调的直流稳压电源。(11)+5V固定稳压电源(12)3～24V低压交流电源:输出3、6、9、12、15、18、24V低压常用电源。(13)单相电源插座组规格:每一插座额定电流为2A。用途:提供国内外几种标准的单相220V电源插座。(14)可调交流电源:规格:1.5KVA三相调压器用途:提供0～380V连续可调的交流电压，同时可得到０～２４０Ｖ单相可调电源。        (l5)交流电压表规格:0～450V用途:用以监测可调三相交流电源的输出电压。(16)交流电源输出插□:采用接线座:由4只接线座组成可调交流电源的输出端。　　　　　　　(17)音频放大器     5、实验屏实验屏由实验单元板及铁质喷塑框架组成。(1)框架:框架经分割成上、下两层，设有滑道，使实验单元盒拆装方便，位移滑快。(2)实验单元盒单元盒面板注塑而成，背面安装元器件，并配有塑料护罩，使学生触及不到带电部位。护罩与面板结合用较科学的压卡式结构，维修拆装方便。面板经丝印，构成不同的元器件线路符号，元器件的接线端均由面板上的接线柱引出。配置单元盒目录：
XD-B-01直流电流表59C23型0～l00μA
XD-B-02直流电流表59C23型0～l0mA～50mA
XD-B-03直流电流表59C23型0～２A
XD-B-04交流电流表59L19型0～100mA
XD-B-05交流电流表59L19型0～2A
XD-B-06直流电流表59C23型0～l0V～30V
XD-B-07直流电流表59C23型0～300V
XD-B-08交流电流表59L19型0～450V
XD-B-09功率因数表59L19型220V2A
XD-B-10电路接点扩展板自锁紧插口l2只
XD-B-11交流接触器CJ10-10  380V  10A（二只）
XD-B-12热继电器JRl6-20/3D  0.35～lA
XD-B-13中间继电器JZ7-44   380V   5A
XD-B-l4时间继电器JS7-2A   380V   60S
XD-B-l5接钮开关LAl9-11三只
XD-B-16熔断器RclA-5  5A
XD-B-17转换开关LW6-2B  400V  5A
XD-B-18三相负荷开关HK8  400V  l5A
XD-B-19日光灯电路单元板40W镇流器，开关
XD-B-20熔断器，启辉器
XD-B-21直流电压表59C23型 0～lV
XD-B-22电流测量插口500V  2A
XD-B-23灯炮负载平灯头九只，开关九只
XD-B-24直流电流表59C23型  0～500mA
XD-B-25电流源-电压源转换电路
XD-B-26伏安特性单元板
XD-B-27电路元件单元板
XD-B-28直流电路单元板
XD-B-29受控源单元板
XD-B-30交流电压表59   L19型 0～50～250V
XD-B-31交流电流表59   L19型 0～500mA
编    号名    称型 号 及 规 格

二、主要技术指标

l、输入工作电源:三相五线2、输出电源及信号:(l)A单元:三相四线，具有固定三相380V电源和0～380V三相可调输出口。(2)B单元:交流3、6、9、12、15、18、24V(3)C单元:双路稳流稳压电源，二路输出电压都为0～30V，由多圈电位器连续调节，具有预设式限流保护功能。输出电流均为2A电压稳定度: <10－2负载稳定度：<10－2  纹波电压: <5mv(4)D单元:直流稳压5V，电流0.5A(5)F单元:220V电压输出，供外接仪器使用。3、单次脉冲源:每次可输出一对正负脉冲。4、函数信号发生器（正弦波、三角波、矩形波）（1）频率范围:5Hz-550KHz分五个频段（2）频率指出:由Hz表直接读出（3）电压输出范围:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V三级衰减:0db、20db、40db、具有连续细调矩形波: 5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度连续可调。三角波:5Hz-550KHz>lV5、音频功率放大器:输入音频电压不低于l0mV，输出功率不小干lW，音量可调，内有喇叭，用于放大电路扩音。也可作信号寻迹仪器使用。6、绝线电阻: >5MΩ7、漏电保护:漏电动作电流≤30mA三、配备（以二十四座为例）１、实验桌:配有12台实验桌（一台二座），规格:148×68×85cm，桌面中央装通用电路板，尺寸为90×35cm，在其上插接实验电路，桌下部为元件储存柜。2、24张凳3、控制柜:共12台，每一张实验桌配置1台4、实验屏:共12台，每一台桌配置l台5、单元板:每台32块，24座配置384块6、12套电子实验用的直流电表、电阻器、电容器、变压器、二极管、三极管、集成、可控硅、传感器等。元器件已装在单元盒上。7、总电源控制台l台，分别控制12学生实验台的电源。8、器材:12只MF-500型万用表、12台三相异步电动机（0.l8KW），24把烙铁及烙铁架，12套尖嘴钳、剥线钳、螺丝刀，12只电流插头，自锁紧实验连接线480根。9、用户自备器材:(1)示波器(型号不限)；  (2)晶体管毫伏表;   (3)滑线变阻器;   (4)功率表四、实验项目(一)电工部分实验:
1．常用电工仪表的使用2．线性元件与非线性元件的伏安特性3．直流电路电压与电位的研究4．基尔霍夫定律的验证5．迭加原理与互易定理的验证6．代文宁定理与诺顿定理的验证7．电压源与电流源的等效变换8．受控源的研究9．一阶电路的响应10．二阶电路的响应11．研究LC元件在直流电路和交流电路中的特性12．交流电路参数的测量13．正弦交流电路RLC元件的特性14．RL及RC串联电路实验15．RLC串联谐振电路16．日光灯电路连接17．改善功率因数实验18．互感的测量19．三相电路及功率的测量20．R-C选频网络实验21．二端口网络的研究22．单相变压器实验23．三相异步电动机的使用与起动24．三相异电动机的正、反转25．三相异步电动机的Y-△起动26．三相异步电动机的顺序控制27．三相异步电动机的能耗制动

（二）电子部分实验:

1．晶体二极管的特性及检测 　　　　　　         2．晶体三极管输入输出特性  3．低频小信号电压放大器   4．直接耦合两级放大器     5．RC耦合两级放大器      6．负反馈对放大器性能的影响7．变压器耦合推挽功率放大器   8．互补对称推挽功率放大器(OTL)       9．单相半波整流10．单相全波整流 11．单相桥式整流 12．单相桥式整流滤波        13．单结晶体管特性       14．单结晶体管触发电路    15．晶闸管简单测试及可控整流电路16．场效应管测试17．串联型稳压电压        18．差动放大电路的研究  19．集成运放参数的测试    20．集成运放减法电路     21．集成运放加法电路22．集成运放积分电路利用上述44项实验元器件也可完成面实验45．P-N结单向导电特性46．三权管ICBO的测量电路47．三极管ICEO的测量电路 48．三极管电流放大    　49．三极管的VA特性  　  50．带负载的单级小信号电压放大51．电压负反馈偏置电路52．分压式电流负反馈偏置电路53．用热敏电阻稳定工作点  54．用二极管稳定工作点    55．分析Ce对低频特性的影响56．共基极放大实验电路         　    57．共集电极放大实验电路   58．共源极基本放大电路    59．场效应管自给偏压放大电路60．场效应管分压式自偏压电路61．场效应管共漏极电路62．场效应管共栅极电路63．单管阻容放大电路      64．基本直流放大电路      65．用电阻提高后级发射极电位         66．用稳压管提高后级发射极电位      67．变压器耦合放大电路    68．甲类功率放大电路       69．乙类功率放大电路     70．串联电流负反馈        71．串联电压负反馈电路    72．并联电压负反馈电路    73．并联电流负反馈电路    74．两级放大电路中的负反馈75．射极输出电路76．自举射极输出电路77．用电容衰减高频电压　78．用负反馈消除自激振荡79．电池监视电路80．场效应管、三极管组成放大电路81．PNP-NPN直接耦合放大电路82．共基共射放大电路83．晶体管开关作用84．液位光电控制85．简单的温控电路86．模拟光控简易路灯自动开关电路87．RC移相振荡器88．双T选频网络89．双T选频网络组成的振荡器90．变压器反馈式振荡电路91．场效应管变压器反馈式振荡电路92．防盗报警电路93．串联型晶体振荡电路94．互补音频振荡讯响器95．报警讯响器96．音乐门铃电路97．电子报警器电路98．差动放大电路的基本形式99．电子门铃电路100．准互补对称电路101．三管OTL互补对称电路102．长尾式差动放大电路103．差动输入单端输出104．单端输入双端输出105．单端输入单端输出106．双电源式长尾差动放大电路107．差动式放大器实验电路108．具有恒流源的差动放大电路措施109．单端输出差动放大电路的温讽分析110．闪光器电路111．运算放大器的基本接法112．电流差动式运放用作交流比例放大113．Vos的简易测量方法114．Aos的简易测量方法115．Aod的简易测量方法116．共模抑制比Cmrr的简易测试117．共模输入电UIcm的简易测试118．Yopp的简易测试119．SR的测量方法120．基本同相放大接法121．运放构成的LC振荡器 122．电热杯调温电路123．引到反向端输入调零措施124．引到同向端输入调零指施125．为使电值不致过大的接法126．利用三极管的基极电流实现Ios的温度补偿    127．利用T型网络提高等效反馈电阻  　128．使互补管工作在甲乙类扩大输出电流的措施 129．对电容负载进行校正时措施　　　　130．反相输入保护措施131．同相输入保护措施  　　　        132．利用稳压管保护器件   　　　　　 133．电源极性错接的保护  　　　      134．电源启动瞬间过压保护　　　　    135．二极管检波电路     　　　 　    136．利用PN结的温度系数测量温度的电路原理137．双二极管限幅器138．反相运放基本电路   　　　       139．可变比例放大      　　　        140．同相运放基本电路  　　141．电压/电流变换电路 　142．电流/电压变换电路23．集成运放微分电路24．集成运放文氏正弦波振荡器25．电容三点式振荡器26．电感三点式振荡器27．集成稳压电路28．无稳态电路（多谐振荡器）29．施密特触发器30．集成与门逻辑功能测试31．集成非门电路逻辑功能测试32．集成或门电路逻辑功能测试33．集成与非门逻揖功能测试34．CMOS门电路的测试35．基本RS触发器36．JK触发器37．D触发器38．555时基电路的应用（方波发生器)39．二一十进制计数器40．二一十进制8421译码器 41．加法器42．减法器43．用集成与非门构成单稳态触发器 44．组合逻辑电路143．电压跟随器       　　　         144．差动放大基本电路  　　　        145．运算放大器的差动输　　　     　 146．反相输入求和运算    　　　      147．同相输入求和运算  148．双端输入求和运算149．基本积分电路150．EG考滤泄漏阻对的积分运算电路　151．提高积分时间常数的措施152．快速积分电路153．模拟一阶微分方程电路154．模拟二阶微分方程电路155．基本微分电路156．实用微分电路157．利用间接方法得到近似微分158．基本对数运算电路159．利用三极管的对数特性组成对数运160．反对数放大的基本电路161．Vo正比于VxVy电路162．简单的过零此较电路163．具有滞迥特性的比较电路164．双限比较电路165．利用二级管作为上限检测幅度选择166．双限三态比较电路167．下限检幅选择电路168．基本采样保护电路169．RC无源网终的低通滤波电路170．滤波电路接到组件的同相输入端171．滤波电路接到组件的反相输入端172．简单二阶RC滤波电路173．典型RC有源滤波电路174．两阶有源滤波电路175．多路反馈二级有源滤波电路176．典型二阶高通有源滤波电路177．基本带通滤波电路178．典型带通滤波电路179．用双T网络组成的带阻滤波180．输出限幅的反相器181．实用差值运算放大器182．矩形波振荡电路183．阻容移相触发电路184．电热褥调温装置185．宽度可调的矩形波发生器186．简单的锯齿波发生器  187．幅频可调的锯齿波发生器188．单相桥式整流常用画法电路        189．全波整流电路的反向峰值电压  190．电容滤波电路          191．电容滤波带电阻负载　　 　　　   192．全波整流电容滤波电路193．RC滤波电路194．多段RC滤波电路       　  　　  195．基本的LC滤波电路      　　　   196．T型滤波电路　　　    197．二倍压整流电路        　　　    198．三倍压整流电路        　　　    199．基本稳压管稳压电路     　　   　200．基本调整管稳压电路    　　　    201．具有放大环节的稳压电路 　　　   202．调整管稳流电路  　　　203．电子滤波器       　　　         204．串联稳压电路　205．并联稳压电路206．电子器　　　       207．三端集成稳压电路208．正电源输出可调的集成稳压电路209．单相全波可控整流210．硅稳压管稳压电路211．单相半波可控整流212．单相桥式半控整流213．充电用硅整流器原理214．感性负载对晶闸管的影响215．晶闸管触发导通试验216．反电动势负载晶闸管电路217．简易电子调压电路218．测试单结管分压比n219．单结管振荡电路220．单结管触发应用电路221．二极管"与"门电路222．三极管"或"门电路223．与逻辑形象化224．或逻辑形象化225．非逻辑形象化226．三极管"非"门227．三极管"与非"门228．三极管"或非"门229．三扳管双稳态电路230．三极管单稳态电路231．三极管多谐振荡电路232．置位触发电路233．射极耦合双稳态234．对称式多谐振荡器235．环形多谐振荡器236．微分型单稳态电路237．集成施密特电路238．矩形波发生器239．单脉冲电路240．连续脉冲发生器
实验室成套设备元件清单（每台）
元 件 名 称型  号数  量备  注
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/8W
电  阻150Ω11/8W
电  阻200Ω11/8W
电  阻300Ω21/8W
电  阻470Ω11/8W
电  阻510Ω21/8W
电  阻820Ω21/8W
电  阻1K31/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻2.4K31/8W
电  阻2.7K11/8W
电  阻3.3K31/8W
电  阻3.9K11/8W
电  阻4.7K21/8W
电  阻5.1K11/8W
电  阻6.8K21/8W
电  阻10K41/8W
电  阻13K11/8W
电  阻20K21/8W
电  阻39K11/8W
电  阻51K11/8W
电  阻100K21/8W
电  阻200K11/8W
电  阻1M11/8W
电  阻10M11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器10K21/2W
电 位 器22K11/2W
电 位 器100K11/2W
电 位 器470K11/2W
电解电容1UF116V
电解电容10UF<, /TD>316V
电解电容47UF316V
电解电容220UF135V
电解电容470UF135V
瓷片电容0.001UF263V
瓷片电容<, /TD>0.01UF263V
瓷片电容0.1UF163V
瓷片电容0.47UF163V
瓷片电容300P163V
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
单 结 管BT331
晶 闸 管KP12
场效应管3DJ61
二 极 管40074
二 极 管2AP91
稳压二极管2CW542
稳压二极管2CW761
晶  振10M1
电平开关和逻辑电平指示 1
发光二极管 2
指示灯(信号灯)6V   0.1A1
开  关 4
变 压 器220/6V.6V18W
音频输入变压器 1
音频输出变压器 1
继 电 器6V1
电  感8Ω1
电  感390UH1
喇  叭8Ω/0.2W1
音乐集成4V1
三端稳压78051
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
TTL与非门74LS001
TTL非 门74LS041
TTL或 门74LS321
CMOS或非门CD40021
定 时 器NE5551
译  码  器74LS421
全 加 器74LS2831
TTL与非门74LS201
七段译码器74LS2471
共阳数码器546R1
直流电流表59C23型0～100uA1
直流电流表59C23型0～50mA1
直流电流表59C23型0～2A1
交流电流表59C19型0～100mA1
交流电流表59C19型0～2A1
直流电流表59C23型0～10V～30V1
直流电流表59C23型0～300V1
交流电流表59C19型0～450V1
功率因素表59C19型220V  2A1
电路接点扩展板自锁紧插口1
交流接触器CJ10-10 380V 10A2
热继电器JR16-20/3D 0.35～１A1
中间继电器JZ7-44 380V 5A1
时间继电器JS7  380V  60S1
按钮开关LA19-111
熔断器RC1A-5 2A1
转换开关（双投开关）LW6-2B 400W 5A1
三相负荷开关HK8 400V 15A1
日光灯电路单元板40W镇流器、开关1
熔断器、启辉器 1
直流电压表59C23型0～1V1
电流测量插口500V 2A1
灯泡负载平头灯、开关3
直流电流表59C23型0～500mA1
电流源-电压源转换电路 1
伏安特性单元板 1
电路元件单元板 1
直流电路单元板 1
受控源单元板 1
交流电压表59L19型0～50～250V1
交流电流表59L19型0～500mA1
三相异步电动机180W1
工          具
万 用 表MF471
尖 嘴 钳 1
螺 丝 刀 3
连 接 线 若 干
烙铁及烙铁架35W2
剥 线 钳 1
其          他
实验台 1台
实验桌 1张
防腐皮 1块
凳子 2张



HYD-ZKL-318B · 立式通用电工电子电力拖动实验台

ZKL-318B立式通用电工电子电力拖动实验台 该设备是在“ZKL-318A通用电工电子实验室成套设备”的基础上增加电力拖动实验，是电工、电子、电力拖动三门课程的有机结合，其可满足大、中专院校、职业学校、技校电工学、电工原理、电子技术、电力拖动控制线路等课程实验，该实验台功能齐全、整体结构紧凑、外形美观大方、组装方便、占地面积少等特点。三门课程实验合为一体，大大提高实验室的利用率，减少管理人员，减少资金投入。该设备是各类高等院校、中等专…

ZKL-318B立式通用电工电子电力拖动实验台

该设备是在“ZKL-318A通用电工电子实验室成套设备”的基础上增加电力拖动实验，是电工、电子、电力拖动三门课程的有机结合，其可满足大、中专院校、职业学校、技校电工学、电工原理、电子技术、电力拖动控制线路等课程实验，该实验台功能齐全、整体结构紧凑、外形美观大方、组装方便、占地面积少等特点。三门课程实验合为一体，大大提高实验室的利用率，减少管理人员，减少资金投入。该设备是各类高等院校、中等专业学校和职业学校电工、电子、电力拖动实验室设备的理想换代产品。
一、结构1、实验桌:系进口三聚氰胺饰面板制成，不变型不褪色。尺寸:146×68×85cm(1)通用电路板:固定在实验桌桌面上，在其上作电子实验(2)抽屉:左右各l个，放置常用工具。(3)元件储存柜:放置元件2、电子元件盒:装有电子元件透明盒体(见彩图)，在通用电路扳上拼插实验电路。3、日光灯:40W，用于日光灯电路及功率因数改善实验。4、控制柜:尺寸:144×30×26(cm)主要构成部分:(1)三相熔断器:规格:额定电流2A用途:整个实验台上第一保护装置(2)电流输入指示灯:规格:220V氖泡指示灯:用途:指示三相四线电源和实验台通断。(3)漏电保护开关:规格:三相四线制，额定电流3A，漏电动作≦30mA用途:具有短路，过载、漏电保护，保护人身与仪器的安全(4)电源输出指示:规格:红、绿、黄三只220Ｖ氖泡指示灯:用途:当开关接通时，红、绿、黄指示灯亮。(5)3只交流电压表:规格:0～450Ｖ用途:指示三相0～450Ｖ输出电压(6)I/O开关:控制三相电源输出(7)三相电源输出插口:由二组四个接线柱U、V、W、N组成三相四线制电源输出端口。(8)信号源单元:输出正弦波、方波、三角波三种波形。(9)脉冲源单元:输出一组正负脉冲。(10)直流稳压电源:输出二路独立连续可调的直流稳压电源。(11)+5V固定稳压电源(12)3～24V低压交流电源:输出3、6、9、12、15、18、24V低压常用电源。(13)单相电源插座组规格:每一插座额定电流为2A。用途:提供国内外几种标准的单相220V电源插座。(14)可调交流电源:规格:1.5KVA三相调压器用途:提供0～380V连续可调的交流电压，同时可得到０～２４０Ｖ单相可调电源。(l5)交流电压表规格:0～450V用途:用以监测可调三相交流电源的输出电压。(16)交流电源输出插□:采用接线座:由4只接线座组成可调交流电源的输出端。　　　　　　　(17)音频放大器 5、实验屏实验屏由实验单元板及铁质喷塑框架组成。(1)框架:框架经分割成上、下两层，设有滑道，使实验单元盒拆装方便，位移滑快。(2)实验单元盒单元盒面板注塑而成，背面安装元器件，并配有塑料护罩，使学生触及不到带电部位。护罩与面板结合用较科学的压卡式结构，维修拆装方便。面板经丝印，构成不同的元器件线路符号，元器件的接线端均由面板上的接线柱引出。配置单元盒目录：
XD-B-01直流电流表59C23型0～l00μA
XD-B-02直流电流表59C23型0～l0mA～50mA
XD-B-03直流电流表59C23型0～２A
XD-B-04交流电流表59L19型0～100mA
XD-B-05交流电流表59L19型0～2A
XD-B-06直流电流表59C23型0～l0V～30V
XD-B-07直流电流表59C23型0～300V
XD-B-08交流电流表59L19型0～450V
XD-B-09功率因数表59L19型220V2A
XD-B-10电路接点扩展板自锁紧插口l2只
XD-B-11交流接触器CJ10-10  380V  10A（二只）
XD-B-12热继电器JRl6-20/3D  0.35～lA
XD-B-13中间继电器JZ7-44   380V   5A
XD-B-l4时间继电器JS7-2A   380V   60S
XD-B-l5接钮开关LAl9-11三只
XD-B-16熔断器RclA-5  5A
XD-B-17转换开关LW6-2B  400V  5A
XD-B-18三相负荷开关HK8  400V  l5A
XD-B-19日光灯电路单元板40W镇流器，开关
XD-B-20熔断器，启辉器
XD-B-21直流电压表59C23型 0～lV
XD-B-22电流测量插口500V  2A
XD-B-23灯炮负载平灯头九只，开关九只
XD-B-24直流电流表59C23型  0～500mA
XD-B-25电流源-电压源转换电路
XD-B-26伏安特性单元板
XD-B-27电路元件单元板
XD-B-28直流电路单元板
XD-B-29受控源单元板
XD-B-30交流电压表59   L19型 0～50～250V
XD-B-31交流电流表59   L19型 0～500mA
编    号名    称型 号 及 规 格

二、主要技术指标

l、输入工作电源:三相五线2、输出电源及信号:(l)A单元:三相四线，具有固定三相380V电源和0～380V三相可调输出口。(2)B单元:交流3、6、9、12、15、18、24V(3)C单元:双路稳流稳压电源，二路输出电压都为0～30V，由多圈电位器连续调节，具有预设式限流保护功能。输出电流均为2A 电压稳定度: <10－2负载稳定度：<10－2   纹波电压: <5mv(4)D单元:直流稳压5V，电流0.5A(5)F单元:220V电压输出，供外接仪器使用。3、单次脉冲源:每次可输出一对正负脉冲。4、函数信号发生器（正弦波、三角波、矩形波）（1）频率范围:5Hz-550KHz分五个频段（2）频率指出:由Hz表直接读出（3）电压输出范围:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V三级衰减:0db、20db、40db、具有连续细调矩形波: 5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度连续可调。三角波:5Hz-550KHz>lV5、音频功率放大器:输入音频电压不低于l0mV，输出功率不小干lW，音量可调，内有喇叭，用于放大电路扩音。也可作信号寻迹仪器使用。6、绝线电阻: >5MΩ7、漏电保护:漏电动作电流≤30mA三、配备(以二十四座为例):1、实验桌:配有12台实验桌(一台二座)，规格148×68×85cm，桌面中央装有通用电路板，尺寸为90×35cm，电子实验在其上完成，桌下部为元件储存柜。2、24张塑料凳3、控制柜:共12台，每一实验桌配备1台4、实验屏:共12台，每一实验桌配备1台，电工与电力拖动实验在其上完成。5、单元盒:每台具备 XD-B-0l～XD-B-31单元盒外，每台另增加14块电力拖动元件单元盒。6、12套电子实验用的电阻、电位器、电容，变压器、二极管、三极管、集成、可控硅、  电感等。7、总电源控制台l台，分别控制12台学生实验台的电源。8、器材:12只MF500型万用表，24把烙铁及烙铁架，12套尖嘴钳、剥线钳、螺丝刀，480根自锁紧叠插式连接线，24台180W三相交流电机。9、户自备器材:示波器(型号不限)，功率表，晶体管毫伏表，滑线变阻器。四、实验项目:(一)电工部分实验:
1．常用电工仪表的使用2．线性元件与非线性元件的伏安特性3．直流电路电压与电位的研究4．基尔霍夫定律的验证5．迭加原理与互易定理的验证6．代文宁定理与诺顿定理的验证7．电压源与电流源的等效变换8．受控源的研究9．一阶电路的响应10．二阶电路的响应11．研究LC元件在直流电路和交流电路中的特性12．交流电路参数的测量13．正弦交流电路RLC元件的特性14．RL及RC串联电路实验15．RLC串联谐振电路16．日光灯电路连接17．改善功率因数实验18．互感的测量19．三相电路及功率的测量20．R-C选频网络实验21．二端口网络的研究22．单相变压器实验23．三相异步电动机的使用与起动24．三相异电动机的正、反转25．三相异步电动机的Y-△起动26．三相异步电动机的顺序控制27．三相异步电动机的能耗制动

（二）电子部分实验:

1．晶体二极管的特性及检测 　　　　　　2．晶体三极管输入输出特性   3．低频小信号电压放大器    4．直接耦合两级放大器      5．RC耦合两级放大器       6．负反馈对放大器性能的影响 7．变压器耦合推挽功率放大器    8．互补对称推挽功率放大器(OTL)      9．单相半波整流  10．单相全波整流   11．单相桥式整流   12．单相桥式整流滤波13．单结晶体管特性14．单结晶体管触发电路     15．晶闸管简单测试及可控整流电路 16．场效应管测试 17．串联型稳压电压18．差动放大电路的研究    19．集成运放参数的测试     20．集成运放减法电路      21．集成运放加法电路   22．集成运放积分电路利用上述44项实验元器件也可完成面实验45．P-N结单向导电特性46．三权管ICBO的测量电路47．三极管ICEO的测量电路 48．三极管电流放大    　49．三极管的VA特性   　  50．带负载的单级小信号电压放大51．电压负反馈偏置电路52．分压式电流负反馈偏置电路53．用热敏电阻稳定工作点   54．用二极管稳定工作点     55．分析Ce对低频特性的影响 56．共基极放大实验电路         　    57．共集电极放大实验电路   58．共源极基本放大电路     59．场效应管自给偏压放大电路60．场效应管分压式自偏压电路61．场效应管共漏极电路62．场效应管共栅极电路63．单管阻容放大电路       64．基本直流放大电路       65．用电阻提高后级发射极电位66．用稳压管提高后级发射极电位       67．变压器耦合放大电路     68．甲类功率放大电路       69．乙类功率放大电路      70．串联电流负反馈71．串联电压负反馈电路     72．并联电压负反馈电路     73．并联电流负反馈电路     74．两级放大电路中的负反馈 75．射极输出电路  76．自举射极输出电路77．用电容衰减高频电压　　　　　　　78．用负反馈消除自激振荡79．电池监视电路80．场效应管、三极管组成放大电路81．PNP-NPN直接耦合放大电路82．共基共射放大电路83．晶体管开关作用84．液位光电控制85．简单的温控电路86．模拟光控简易路灯自动开关电路87．RC移相振荡器88．双T选频网络89．双T选频网络组成的振荡器90．变压器反馈式振荡电路91．场效应管变压器反馈式振荡电路92．防盗报警电路93．串联型晶体振荡电路94．互补音频振荡讯响器95．报警讯响器96．音乐门铃电路97．电子报警器电路98．差动放大电路的基本形式99．电子门铃电路100．准互补对称电路101．三管OTL互补对称电路102．长尾式差动放大电路103．差动输入单端输出104．单端输入双端输出105．单端输入单端输出106．双电源式长尾差动放大电路107．差动式放大器实验电路108．具有恒流源的差动放大电路措施109．单端输出差动放大电路的温讽分析110．闪光器电路111．运算放大器的基本接法112．电流差动式运放用作交流比例放大113．Vos的简易测量方法114．Aos的简易测量方法　　　　　　　 115．Aod的简易测量方法　　　　 116．共模抑制比Cmrr的简易测试 117．共模输入电UIcm的简易测试118．Yopp的简易测试119．SR的测量方法120．基本同相放大接法121．运放构成的LC振荡器 122．电热杯调温电路123．引到反向端输入调零措施124．引到同向端输入调零指施125．为使电值不致过大的接法126．利用三极管的基极电流实现Ios的温度补偿127．利用T型网络提高等效反馈电阻  　128．使互补管工作在甲乙类扩大输出电流的措129．对电容负载进行校正时措施　　　　130．反相输入保护措施131．同相输入保护措施  　　　        132．利用稳压管保护器件   　　　　　 133．电源极性错接的保护  　　　      134．电源启动瞬间过压保护　　　　    135．二极管检波电路     　　　 　    136．利用PN结的温度系数测量温度的电路原137．双二极管限幅器138．反相运放基本电路   　　　       139．可变比例放大      　　　        140．同相运放基本电路  　　　        141．电压/电流变换电路 　　　        142．电流/电压变换电路23．集成运放微分电路24．集成运放文氏正弦波振荡器25．电容三点式振荡器26．电感三点式振荡器27．集成稳压电路28．无稳态电路（多谐振荡器）29．施密特触发器30．集成与门逻辑功能测试31．集成非门电路逻辑功能测试32．集成或门电路逻辑功能测试33．集成与非门逻揖功能测试34．CMOS门电路的测试35．基本RS触发器36．JK触发器37．D触发器38．555时基电路的应用（方波发生器)39．二一十进制计数器40．二一十进制8421译码器 41．加法器42．减法器43．用集成与非门构成单稳态触发器 44．组合逻辑电路 143．电压跟随器       　　　144．差动放大基本电路  　　　        145．运算放大器的差动输　　　     　 146．反相输入求和运算    　　　      147．同相输入求和运算  148．双端输入求和运算149．基本积分电路150．EG考滤泄漏阻对的积分运算电路　151．提高积分时间常数的措施152．快速积分电路153．模拟一阶微分方程电路154．模拟二阶微分方程电路155．基本微分电路156．实用微分电路157．利用间接方法得到近似微分158．基本对数运算电路159．利用三极管的对数特性组成对数运算电路160．反对数放大的基本电路161．Vo正比于VxVy电路162．简单的过零此较电路163．具有滞迥特性的比较电路164．双限比较电路165．利用二级管作为上限检测幅度选择电路166．双限三态比较电路167．下限检幅选择电路168．基本采样保护电路169．RC无源网终的低通滤波电路170．滤波电路接到组件的同相输入端171．滤波电路接到组件的反相输入端172．简单二阶RC滤波电路173．典型RC有源滤波电路174．两阶有源滤波电路175．多路反馈二级有源滤波电路176．典型二阶高通有源滤波电路177．基本带通滤波电路178．典型带通滤波电路179．用双T网络组成的带阻滤波180．输出限幅的反相器181．实用差值运算放大器182．矩形波振荡电路183．阻容移相触发电路184．电热褥调温装置185．宽度可调的矩形波发生器186．简单的锯齿波发生器   187．幅频可调的锯齿波发生器188．单相桥式整流常用画法电路        189．全波整流电路的反向峰值电压  190．电容滤波电路191．电容滤波带电阻负载　　 　　　   192．全波整流电容滤波电路193．RC滤波电路194．多段RC滤波电路       　  　　  195．基本的LC滤波电路      　　　   196．T型滤波电路 　　　    197．二倍压整流电路        　　　    198．三倍压整流电路        　　　     199．基本稳压管稳压电路     　　   　200．基本调整管稳压电路    　　　    201．具有放大环节的稳压电路 　　　   202．调整管稳流电路  　　　203．电子滤波器       　　　204．串联稳压电路　205．并联稳压电路206．电子器　　　       207．三端集成稳压电路208．正电源输出可调的集成稳压电路209．单相全波可控整流210．硅稳压管稳压电路211．单相半波可控整流212．单相桥式半控整流213．充电用硅整流器原理214．感性负载对晶闸管的影响215．晶闸管触发导通试验216．反电动势负载晶闸管电路217．简易电子调压电路218．测试单结管分压比n219．单结管振荡电路220．单结管触发应用电路221．二极管"与"门电路222．三极管"或"门电路223．与逻辑形象化224．或逻辑形象化225．非逻辑形象化226．三极管"非"门227．三极管"与非"门228．三极管"或非"门229．三扳管双稳态电路230．三极管单稳态电路231．三极管多谐振荡电路232．置位触发电路233．射极耦合双稳态234．对称式多谐振荡器235．环形多谐振荡器236．微分型单稳态电路237．集成施密特电路238．矩形波发生器239．单脉冲电路240．连续脉冲发生器
（三）电力拖动实验：
1．闸刀开关正转控制线路       2．接触器点动正转控制线路     3．具有自锁的正转控制线路     4．具有过找保护的正转控制线路 5．倒顺开关控制正反转控制线路 6．接触器联锁的正反转控制线路 7．按钮联锁的正反转控制线路  8．按钮接触器复合联锁控制线路 9．自动往返行程控制线路      10．接触器控制串联电阻降压起动线路      11．时间继电器控制串联电阻降压控制线路  12．手动Y/△降压起动13．接触器控制Y/△降压起动    14．时间继电器控制Y/△降压起动15．QX3-13型Y/△自动起动控制线路16．半波整流能耗制动控制线路17．全波整流能耗制动控制线路18．C620车床电气控制线路19．手动降压起动20．单相运行反接制动控制线路21．电动葫芦电气控制线路22．C6163车床电气控制线路23．控制电路联锁控制线路24．主电路联锁控制线路
利用上述24项实验元器件，还可完成几十项实验，在此不一一举例。实验室成套设备元件清单（每台）电子部分：
元 件 名 称型  号数  量备  注
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/8W
电  阻150Ω11/8W
电  阻200Ω11/8W
电  阻300Ω21/8W
电  阻470Ω11/8W
电  阻510Ω21/8W
电  阻820Ω21/8W
电  阻1K31/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻2.4K31/8W
电  阻2.7K11/8W
电  阻3.3K31/8W
电  阻3.9K1<, /FONT>1/8W
电  阻4.7K21/8W
电  阻5.1K11/8W
电  阻6.8K21/8W
电  阻10K41/8W
电  阻13K11/8W
电  阻20K21/8W
电  阻39K11/8W
电  阻51K11/8W
电  阻100K21/8W
电  阻200K11/8W
电  阻1M11/8W
电  阻10M11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位, 器10K21/2W
电 位 器22K11/2W
电 位 器100K11/2W
电 位 器470K11/2W
电解电容1UF116V
电解电容10UF316V
电解电容47UF316V
电解电容220UF135V
电解电容470UF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01UF263V
瓷片电容0.1UF163V
瓷片电容0.47UF163V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V18W
电  感8Ω1
电  感390UH1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW542
稳压二极管2CW761
晶  振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开  关 4
喇  叭8Ω/0.2W1
继 电 器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译  码  器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
工具
万 用 表MF471
尖 嘴 钳 1
螺 丝 刀 3
剥 线 钳 1
连 接 线 若 干
烙铁及烙铁架 2
其他
实验台 1台
实验桌 1张
防腐皮 1块
凳子 2张
电工、电拖部分：
编号元件名称型号（规格）数量
XD—B—01直流电流表59C23型0～100uA1
XD—B—02直流电流表59C23型0～10mA～50mA1
XD—B—03直流电流表59C23型0～2A1
XD—B—04交流电流表59C19型0～100mA1
XD—B—05交流电流表59C19型0～2A1
XD—B—06直流电流表59C23型0～30V1
XD—B—07直流电流表59C23型0～300V1
XD—B—08交流电流表59C19型0～450V1
XD—B—09功率因素表59C19型220V  2A1
XD—B—10电路接点扩展板自锁紧插口1
XD—B—11交流接触器CJ——10  380V  10A2
XD—B—12热继电器JR16——20/3D 0.35～１A1
XD—B—13中间继电器JZ7——44  380V  60S1
XD—B—14时间继电器JS7  380V  5A1
XD—B—15按钮开关LA19——112
XD—B—16熔断器RC1A——5  2A1
XD—B—17转换开关（双投开关）LW6——2B 400W  5A1
XD—B—18三相负荷开关HK8  400V  15A1
XD—B—19日光灯电路单元板40W镇流器、开关1
XD—B—21熔断器、启辉器 1
XD—B—21直流电压表59C23型0～1V1
XD—B—22电流测量插口500V  10A1
XD—B—23灯泡负载平头灯、开关3
XD—B—24直流电流表59C23型0～500mA1
XD—B—25电流源——电压源转换电路 1
XD—B—26伏安特性单元板 1
XD—B—27电路元件单元板 1
XD—B—28直流电路单元板 1
XD—B—29受控源单元板 1
XD—B—30交流电压表59L19型0～50～250V1
XD—B—31交流电流表59L19型0～500mA1
 三相交流电机180W1


HYD-ZKL-318C · 立式电工电子电力拖动(带直流电机实验)实验台

ZKL-318C立式电工电子电力拖动(带直流电机实验)实验台 该设备是在“ZKL-318B立式电工、电子、电力拖动实验室成套设备”的基础上增加了直流电机调速环节，0～220Ｖ直流电机实验电源，直流实验电机，实验单元板等，除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备实验时动脑动手能力强，实验方便、快捷，实验台整体结构紧凑，…

ZKL-318C立式电工电子电力拖动(带直流电机实验)实验台


该设备是在“ZKL-318B立式电工、电子、电力拖动实验室成套设备”的基础上增加了直流电机调速环节，0～220Ｖ直流电机实验电源，直流实验电机，实验单元板等，除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备实验时动脑动手能力强，实验方便、快捷，实验台整体结构紧凑，外形美观大方、组装方便等特点，其是各类高等院校、中专、技校和职业学校电工、电子、电力拖动教学设备理想换代产品。
一、结构:1、实验桌:系进口三聚氰胺饰面板制成，不变型不褪色。尺寸:146×68×85cm(1)通用电路板:固定在实验桌桌面上，在其上作电子实验(2)抽屉:左右各l个，放置常用工具。(3)元件储存柜:放置元件2、电子元件盒:装有电子元件透明盒体(见彩图)，在通用电路扳上拼插实验电路。3、日光灯:40W，用于日光灯电路及功率因数改善实验。4、控制柜:尺寸:144×30×26(cm)主要构成部分:(1)三相熔断器:规格:额定电流2A用途:整个实验台上第一保护装置(2)电流输入指示灯:规格:220V氖泡指示灯:用途:指示三相四线电源和实验台通断。(3)漏电保护开关:规格:三相四线制，额定电流3A，漏电动作≦30mA用途:具有短路，过载、漏电保护，保护人身与仪器的安全(4)电源输出指示:规格:红、绿、黄三只220Ｖ氖泡指示灯:用途:当开关接通时，红、绿、黄指示灯亮。(5)3只交流电压表:规格:0～450Ｖ用途:指示三相0～450Ｖ输出电压(6)I/O开关:控制三相电源输出(7)三相电源输出插口:由二组四个接线柱U、V、W、N组成三相四线制电源输出端口。(8)信号源单元:输出正弦波、方波、三角波三种波形。(9)脉冲源单元:输出一组正负脉冲。(10)直流稳压电源:输出二路独立连续可调的直流稳压电源。(11)+5V固定稳压电源(12)3～24V低压交流电源:输出3、6、9、12、15、18、24V低压常用电源。(13)单相电源插座组规格:每一插座额定电流为2A。用途:提供国内外几种标准的单相220V电源插座。(14)可调交流电源:规格:1.5KVA三相调压器用途:提供0～380V连续可调的交流电压，同时可得到０～２４０Ｖ单相可调电源。 (l5)交流电压表规格:0～450V用途:用以监测可调三相交流电源的输出电压。(16)交流电源输出插□:采用接线座:由4只接线座组成可调交流电源的输出端。　　　　　　　(17)音频放大器（18）直流调速环节和直流电机实验电源，Ia、If指示环节。    5、实验屏实验屏由实验单元板及铁质喷塑框架组成。(1)框架:框架经分割成上、下两层，设有滑道，使实验单元盒拆装方便，位移滑快。(2)实验单元盒14块电力拖动元件单元盒。单元盒面板注塑而成，背面安装元器件，并配有塑料护罩，使学生触及不到带电部位。护罩与面板结合用较科学的压卡式结构，维修拆装方便。面板经丝印，构成不同的元器件线路符号，元器件的接线端均由面板上的接线柱引出。配置单元盒目录：
编    号名    称型 号 及 规 格
XD-B-01直流电流表59C23型0～l00μA
XD-B-02直流电流表59C23型0～l0mA～50mA
XD-B-03直流电流表59C23型0～２A
XD-B-04交流电流表59L19型0～100mA
XD-B-05交流电流表59L19型0～2A
XD-B-06直流电流表59C23型0～l0V～30V
XD-B-07直流电流表59C23型0～300V
XD-B-08交流电流表59L19型0～450V
XD-B-09功率因数表59L19型220V2A
XD-B-10电路接点扩展板自锁紧插口l2只
XD-B-11交流接触器CJ10-10  380V  10A（二只）
XD-B-12热继电器JRl6-20/3D  0.35～lA
XD-B-13中间继电器JZ7-44   380V   5A
XD-B-l4时间继电器JS7-2A   380V   60S
XD-B-l5接钮开关LAl9-11三只
XD-B-16熔断器RclA-5  5A
XD-B-17转换开关LW6-2B  400V  5A
XD-B-18三相负荷开关HK8  400V  l5A
XD-B-19日光灯电路单元板40W镇流器，开关
XD-B-20熔断器，启辉器
XD-B-21直流电压表59C23型 0～lV
XD-B-22电流测量插口500V  2A
XD-B-23灯炮负载平灯头九只，开关九只
XD-B-24直流电流表59C23型  0～500mA
XD-B-25电流源-电压源转换电路
XD-B-26伏安特性单元板
XD-B-27电路元件单元板
XD-B-28直流电路单元板
XD-B-29受控源单元板
XD-B-30交流电压表59   L19型 0～50～250V
XD-B-31交流电流表59   L19型 0～500mA

二、技术指标：l、输入工作电源:三相五线2、输出电源及信号:(l)A单元:三相四线，具有固定三相380V电源和0～380V三相可调输出口。(2)B单元:交流3、6、9、12、15、18、24V(3)C单元:双路稳流稳压电源，二路输出电压都为0～30V，由多圈电位器连续调节，具有预设式限流保护功能。输出电流均为2A     电压稳定度: <10－2负载稳定度：<10－2 纹波电压: <5mv(4)D单元:直流稳压5V，电流0.5A(5)F单元:220V电压输出，供外接仪器使用。3、单次脉冲源:每次可输出一对正负脉冲。4、函数信号发生器（正弦波、三角波、矩形波）（1）频率范围:5Hz-550KHz分五个频段（2）频率指出:由Hz表直接读出（3）电压输出范围:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V三级衰减:0db、20db、40db、具有连续细调矩形波: 5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度连续可调。三角波:5Hz-550KHz>lV5、音频功率放大器:输入音频电压不低于l0mV，输出功率不小干lW，音量可调，内有喇叭，用于放大电路扩音。也可作信号寻迹仪器使用。6、绝线电阻: >5MΩ7、漏电保护:漏电动作电流≤30mA三、配备（以二十四座为例）１、实验桌:配有12台实验桌（一台二座），规格:148×68×85cm，桌面中央装通用电路板，尺寸为90×35cm，在其上插接实验电路，桌下部为元件储存柜。2、24张凳3、控制柜:共12台，每一张实验桌配置1台4、实验屏:共12台，每一台桌配置l台5、单元板:每台32块，24座配置384块6、12套电子实验用的直流电表、电阻器、电容器、变压器、二极管、三极管、集成、可控硅、传感器等。元器件已装在单元盒上。7、总电源控制台l台，分别控制12学生实验台的电源。8、器材:12只MF-500型万用表、12台三相异步电动机（0.l8KW），24把烙铁及烙铁架，12套尖嘴钳、剥线钳、螺丝刀，12只电流插头，自锁紧实验连接线480根。9、用户自备器材:(1)示波器(型号不限)；  (2)晶体管毫伏表;   (3)滑线变阻器;   (4)功率表三、配备(以二十四座为例):1、电源总控制台：分别控制12台学生实验台的电源。2、实验桌:配有12台实验桌(一桌二座)，规格148×68×85cm，桌面中央装有通用电路板，尺寸为90×35cm，电子实验在其上完成，桌下部为元件储存柜。3、24张塑料凳4、控制柜:共12台，每一桌配备1台5、实验屏:共12台，每一桌配备1台，在其上完成电工和电力拖动实验。6、单元盒:每台具备 XD-B-0l～XD-B-31外(见目录 页)，增加14块电力拖动元件单元盒。7、12套电子实验用的电阻、电位器、电容，变压器、二极管、三极管、集成、可控硅、传感器等。8、 器材:12只MF47型万用表，24台180W三相交流电机，12台100W直流电机， 24把烙铁及烙铁架，12套尖嘴钳、剥线钳、螺丝刀，480根自锁紧叠插式连接线。9、用户自备器材:示波器(型号不限)，功率表，晶体管毫伏表，滑线变阻器。四、实验项目:(一)电工部分实验:
1．常用电工仪表的使用2．线性元件与非线性元件的伏安特性3．直流电路电压与电位的研究4．基尔霍夫定律的验证5．迭加原理与互易定理的验证6．代文宁定理与诺顿定理的验证7．电压源与电流源的等效变换8．受控源的研究9．一阶电路的响应10．二阶电路的响应11．研究LC元件在直流电路和交流电路中的特性12．交流电路参数的测量13．正弦交流电路RLC元件的特性14．RL及RC串联电路实验15．RLC串联谐振电路16．日光灯电路连接17．改善功率因数实验18．互感的测量19．三相电路及功率的测量20．R-C选频网络实验21．二端口网络的研究22．单相变压器实验23．三相异步电动机的使用与起动24．三相异电动机的正、反转25．三相异步电动机的Y-△起动26．三相异步电动机的顺序控制27．三相异步电动机的能耗制动

（二）电子部分实验:
1．晶体二极管的特性及检测 　　　　　　   2．晶体三极管输入输出特性3．低频小信号电压放大器  4．直接耦合两级放大器    5．RC耦合两级放大器6．负反馈对放大器性能的影响    7．变压器耦合推挽功率放大器  8．互补对称推挽功率放大器(OTL)9．单相半波整流10．单相全波整流 11．单相桥式整流 12．单相桥式整流滤波 13．单结晶体管特性14．单结晶体管触发电路   15．晶闸管简单测试及可控整流电路16．场效应管测试17．串联型稳压电压 18．差动放大电路的研究  19．集成运放参数的测试   20．集成运放减法电路    21．集成运放加法电路    22．集成运放积分电路利用上述44项实验元器件也可完成面实验45．P-N结单向导电特性46．三权管ICBO的测量电路47．三极管ICEO的测量电路 48．三极管电流放大    　49．三极管的VA特性 　  50．带负载的单级小信号电压放大51．电压负反馈偏置电路52．分压式电流负反馈偏置电路53．用热敏电阻稳定工作点 54．用二极管稳定工作点   55．分析Ce对低频特性的影响    56．共基极放大实验电路   　    57．共集电极放大实验电路 58．共源极基本放大电路   59．场效应管自给偏压放大电路60．场效应管分压式自偏压电路61．场效应管共漏极电路62．场效应管共栅极电路63．单管阻容放大电路64．基本直流放大电路65．用电阻提高后级发射极电位   66．用稳压管提高后级发射极电位67．变压器耦合放大电路   68．甲类功率放大电路69．乙类功率放大电路    70．串联电流负反馈 71．串联电压负反馈电路   72．并联电压负反馈电路   73．并联电流负反馈电路   74．两级放大电路中的负反馈75．射极输出电路76．自举射极输出电路77．用电容衰减高频电压　　　　　　　78．用负反馈消除自激振荡79．电池监视电路80．场效应管、三极管组成放大电路81．PNP-NPN直接耦合放大电路82．共基共射放大电路83．晶体管开关作用84．液位光电控制85．简单的温控电路86．模拟光控简易路灯自动开关电路87．RC移相振荡器88．双T选频网络89．双T选频网络组成的振荡器90．变压器反馈式振荡电路91．场效应管变压器反馈式振荡电路92．防盗报警电路93．串联型晶体振荡电路94．互补音频振荡讯响器95．报警讯响器96．音乐门铃电路97．电子报警器电路98．差动放大电路的基本形式99．电子门铃电路100．准互补对称电路101．三管OTL互补对称电路102．长尾式差动放大电路103．差动输入单端输出104．单端输入双端输出105．单端输入单端输出106．双电源式长尾差动放大电路107．差动式放大器实验电路108．具有恒流源的差动放大电路措施109．单端输出差动放大电路的温讽分析110．闪光器电路111．运算放大器的基本接法112．电流差动式运放用作交流比例放大113．Vos的简易测量方法114．Aos的简易测量方法　　　　　　　 115．Aod的简易测量方法　　　　 116．共模抑制比Cmrr的简易测试117．共模输入电UIcm的简易测试118．Yopp的简易测试119．SR的测量方法120．基本同相放大接法121．运放构成的LC振荡器 122．电热杯调温电路123．引到反向端输入调零措施    124．引到同向端输入调零指施125．为使电值不致过大的接法    126．利用三极管的基极电流实现Ios的温度补127．利用T型网络提高等效反馈电阻  　128．使互补管工作在甲乙类扩大输出电流的措129．对电容负载进行校正时措施　　　　130．反相输入保护措施131．同相输入保护措施  　　　  132．利用稳压管保护器件   　　　　　 133．电源极性错接的保护  　　　134．电源启动瞬间过压保护　　　　    135．二极管检波电路     　　　 　     136．利用PN结的温度系数测量温度的电路原理137．双二极管限幅器138．反相运放基本电路   　　　 139．可变比例放大　　　  140．同相运放基本电路  　　　  141．电压/电流变换电路 　　　  142．电流/电压变换电路23．集成运放微分电路24．集成运放文氏正弦波振荡器25．电容三点式振荡器26．电感三点式振荡器27．集成稳压电路28．无稳态电路（多谐振荡器）29．施密特触发器30．集成与门逻辑功能测试31．集成非门电路逻辑功能测试32．集成或门电路逻辑功能测试33．集成与非门逻揖功能测试34．CMOS门电路的测试35．基本RS触发器36．JK触发器37．D触发器38．555时基电路的应用（方波发生器)39．二一十进制计数器40．二一十进制8421译码器 41．加法器42．减法器43．用集成与非门构成单稳态触发器 44．组合逻辑电路143．电压跟随器 　　　   144．差动放大基本电路  　　　  145．运算放大器的差动输　　　     　 146．反相输入求和运算    　　　147．同相输入求和运算  148．双端输入求和运算149．基本积分电路150．EG考滤泄漏阻对的积分运算电路　151．提高积分时间常数的措施152．快速积分电路153．模拟一阶微分方程电路154．模拟二阶微分方程电路155．基本微分电路156．实用微分电路157．利用间接方法得到近似微分158．基本对数运算电路159．利用三极管的对数特性组成对数运算160．反对数放大的基本电路161．Vo正比于VxVy电路162．简单的过零此较电路163．具有滞迥特性的比较电路164．双限比较电路165．利用二级管作为上限检测幅度选择电166．双限三态比较电路167．下限检幅选择电路168．基本采样保护电路169．RC无源网终的低通滤波电路170．滤波电路接到组件的同相输入端171．滤波电路接到组件的反相输入端172．简单二阶RC滤波电路173．典型RC有源滤波电路174．两阶有源滤波电路175．多路反馈二级有源滤波电路176．典型二阶高通有源滤波电路177．基本带通滤波电路178．典型带通滤波电路179．用双T网络组成的带阻滤波180．输出限幅的反相器181．实用差值运算放大器182．矩形波振荡电路183．阻容移相触发电路184．电热褥调温装置185．宽度可调的矩形波发生器186．简单的锯齿波发生器 187．幅频可调的锯齿波发生器    188．单相桥式整流常用画法电路  189．全波整流电路的反向峰值电压  190．电容滤波电路   191．电容滤波带电阻负载　　 　　　   192．全波整流电容滤波电路193．RC滤波电路194．多段RC滤波电路 　  　　  195．基本的LC滤波电路　　　   196．T型滤波电路     　　　    197．二倍压整流电路  　　　    198．三倍压整流电路  　　　    199．基本稳压管稳压电路     　　   　200．基本调整管稳压电路    　　　    201．具有放大环节的稳压电路 　　　   202．调整管稳流电路  　　　    203．电子滤波器 　　　   204．串联稳压电路　205．并联稳压电路206．电子器　　　 207．三端集成稳压电路208．正电源输出可调的集成稳压电路209．单相全波可控整流210．硅稳压管稳压电路211．单相半波可控整流212．单相桥式半控整流213．充电用硅整流器原理214．感性负载对晶闸管的影响215．晶闸管触发导通试验216．反电动势负载晶闸管电路217．简易电子调压电路218．测试单结管分压比n219．单结管振荡电路220．单结管触发应用电路221．二极管"与"门电路222．三极管"或"门电路223．与逻辑形象化224．或逻辑形象化225．非逻辑形象化226．三极管"非"门227．三极管"与非"门228．三极管"或非"门229．三扳管双稳态电路230．三极管单稳态电路231．三极管多谐振荡电路232．置位触发电路233．射极耦合双稳态234．对称式多谐振荡器235．环形多谐振荡器236．微分型单稳态电路237．集成施密特电路238．矩形波发生器239．单脉冲电路240．连续脉冲发生器

（三）电力拖动实验：

1．闸刀开关正转控制线路2．接触器点动正转控制线路    3．具有自锁的正转控制线路   4．具有过找保护的正转控制线路5．倒顺开关控制正反转控制线路6．接触器联锁的正反转控制线路7．按钮联锁的正反转控制线路8．按钮接触器复合联锁控制线路9．自动往返行程控制线路    10．接触器控制串联电阻降压起动线路11．时间继电器控制串联电阻降压控制线路  12．手动Y/△降压起动  13．接触器控制Y/△降压起动  14．时间继电器控制Y/△降压起动15．QX3-13型Y/△自动起动控制线路16．半波整流能耗制动控制线路17．全波整流能耗制动控制线路18．C620车床电气控制线路19．手动降压起动20．单相运行反接制动控制线路21．电动葫芦电气控制线路22．C6163车床电气控制线路23．控制电路联锁控制线路24．主电路联锁控制线路25．直流电机启动26．直流电机的调速27．直流电机的反转28．直流电机制动实验

实验室成套设备元件清单（每台）

电子部分：
元 件 名 称型  号数  量备  注
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/8W
电  阻150Ω11/8W
电  阻200Ω11/8W
电  阻300Ω21/8W
电  阻470Ω11/8W
电  阻510Ω21/8W
电  阻820Ω21/8W
电  阻1K31/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻2.4K31/8W
电  阻2.7K11/8W
电  阻3.3K31/8W
电  阻3.9K11/8W
电  阻4.7K21/8W
电  阻5.1K11/8W
电  阻6.8K21/8W
电  阻10K41/8W
电  阻13K11/8W
电  阻20K21/8W
电  阻39K11/8W
电  阻51K11/8W
电  阻100K21/8W
电  阻200K11/8W
电  阻1M11/8W
电  阻10M11/8W
<, ;, DIV>电 位 器 470Ω11/2W
电 位 器1K21/2W
电 位 器10K21/2W
电 位 器22K11/2W
电 位 器100K11/2W
电 位 器470K11/2W
电解电容1UF116V
电解电容10UF316V
电解电容47UF316V
电解电容220UF135V
电解电容470UF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01UF263V
瓷片电容0.1UF163V
瓷片电容0.47UF163V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V18W
电  感8Ω1
电  感390UH1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW542
稳压二极管2CW761
晶  振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开  关 4
喇  叭8Ω/0.2W1
继 电 器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译  码  器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
工    具
万 用 表MF471
尖 嘴 钳 1
螺 丝 刀 3
剥 线 钳 1
连 接 线 若 干
烙铁及烙铁架 2
其    他
实验台 1台
实验桌 1张
防腐皮 1块
凳子 2张

电工、电拖部分：
编号元件名称型号（规格）数量
XD—B—01直流电流表59C23型0～100uA1
XD—B—02直流电流表59C23型0～10mA～50mA1
XD—B—03直流电流表59C23型0～2A1
XD—B—04交流电流表59C19型0～100mA1
XD—B—05交流电流表59C19型0～2A1
XD—B—06直流电流表59C23型0～30V1
XD—B—07直流电流表59C23型0～300V1
XD—B—08交流电流表59C19型0～450V1
XD—B—09功率因素表59C19型220V  2A1
XD—B—10电路接点扩展板自锁紧插口1
XD—B—11交流接触器CJ——10  380V  10A6
XD—B—12热继电器JR16——20/3D 0.35～１A2
XD—B—13中间继电器JZ7——44  380V  60S1
XD—B—14时间继电器JS7  380V  5A2
XD—B—15按钮开关LA19——112
XD—B—16熔断器RC1A——5  2A1
XD—B—17转换开关（双投开关）LW6——2B 400W  5A1
XD—B—18三相负荷开关HK8  400V  15A1
XD—B—19日光灯电路单元板40W镇流器、开关1
XD—B—21熔断器、启辉器 1
XD—B—21直流电压表59C23型0～1V1
XD—B—22电流测量插口500V  10A1
XD—B—23灯泡负载平头灯、开关3
XD—B—24直流电流表59C23型0～500mA1
XD—B—25电流源——电压源转换电路 1
XD—B—26伏安特性单元板 1
XD—B—27电路元件单元板 1
XD—B—28直流电路单元板 1
XD—B—29受控源单元板 1
XD—B—30交流电压表59L19型0～50～250V1
XD—B—31交流电流表59L19型0～500mA1
XD—B—32倒顺开关 1
XD—B—33二极管、6V指示灯、整流桥 1
XD—B—34变压器、钮子开关 1
XD—B—35电阻 1
XD—B—36行程开关 2
XD—B—37双投开关 1
 三相交流电机180W2
 直流电机100W1


HYD-ZKL-318 · 立式电力拖动(工厂电气控制)实验台

ZKL-318立式电力拖动(工厂电气控制)实验台 该设备是在国内外同类产品的基础上，广泛吸取国内广大用户意见而开发的产品。能实现实验、实训、考核的综合功能，根据原理实验和实训、考核着重点的区别，设备对实验与实训考核采取二套不同的实验元件和方法来实现。而且实验与实训考核在不能的功能区完成；电气原理实验在实验屏上完成，实训考核在桌面上利用通用九孔底板和特制元器件实验盒来完成工厂电气继电线路技能训练。实现功能完善，一机多用。 一、其与同类产品…

ZKL-318立式电力拖动(工厂电气控制)实验台

该设备是在国内外同类产品的基础上，广泛吸取国内广大用户意见而开发的产品。能实现实验、实训、考核的综合功能，根据原理实验和实训、考核着重点的区别，设备对实验与实训考核采取二套不同的实验元件和方法来实现。而且实验与实训考核在不能的功能区完成；电气原理实验在实验屏上完成，实训考核在桌面上利用通用九孔底板和特制元器件实验盒来完成工厂电气继电线路技能训练。实现功能完善，一机多用。一、其与同类产品相比具有以下优点：1、实验部分：● 元器件均已安装在单元盒盒体内，实验安全可靠。● 元器件接线端口均已引至单元盒面板自锁紧接线柱上，避免实验反复拆装螺丝、铜件而缩短元器件使用寿命。● 采用自锁紧叠插式连接线实验连线方便、快捷，在较短的课时内有充分时间完成实验。● 元件单元盒在实验屏上可任意移位、拆卸、易保管。● 元件盒后盖压卡式结构，装卸方便，以便于维修和观察内部元器件结构。● 具有直流电机实验，大大提高实验室的利用率、管理水平、规划程度和经济效益。● 整体结构紧凑，外形美观大方，组装方便，它是各类高等院校、中等院校、技校、职业学校、培训考核机构工厂电气控制设备理想换代产品。2、实训考核部分：● 元器件已装在特制的底座上，实训时选择合适位置插入通用九孔底板就可根据规划要求连线实训，一改过去用螺丝固定、单一位置的死板繁琐的方法。● 实训元器件可重复利用，固定元器件不需钻孔，元器件存放有专门储存柜，管理方便。● 利用现有的元器件，用户可自由设计更多的实验实训考核项目。二、结构与功能（以二十四座为例）：1、学生桌：配有学生桌12张，尺寸：148×75×130cm，桌面中央设置九孔通用插板，一桌二座，桌子下部为元件储存柜，中间抽屉放置常用工具等。2、示教台：能分别控制12台学生实验台的电源，示教屏具有讲解、演示功能。3、实验屏：实验屏由实验单元板及铁质喷塑材料组成，单元盒面板注塑而成，背面安装元器件，并配有塑料护罩，使学生触及不到带电部位。护罩与面板结合采用较科学的压卡式结构，维修拆装方便。面板经丝印，构成不用的元器件线路符号，元器件接线端均由面板上的接线柱引出。4、电气控制实验台(每桌配置1台)：(1)电源输入指示。(2）UFU、VFU、WFU三相电源输入熔断器。(3)电源总开关：具有漏电、过载、短路保护功能。(4)电压换相开关：用来观察三相线电压，450V电压表指示。(5)电流表2A3只，分别指示U、V、W电流输出值。(6)急停按钮：按到底切断实验台电源。(7)三相四线输出接线座。(8)三相电源插座。(9)220V市电插座，供外接仪器使用。(10)电源开关：控制“交直流调压电源”。(11)FU：交直流调压电源保险座。(12)0-240V交流输出：0-240V交流输出接线座。(13)0-240V直流输出：0-240V直流输出接线座。(14)电压表250V：指示调压电源的输出电压值。(15)Ra、Rf调节旋钮。(16)Ra、Rf接线座。(17)Ra、Rf指示表。三、器材配备：(一)实验单元板(每台)
编     号名       称型号及规格
WBD-X-01熔断器3只2A
WBD-X-02交流接触器CJ10-10A380V 4只
WBD-X-03信号灯、二极管、整流桥
WBD-X-04降压电阻510/50W  3只
WBD-X-05变压器、开关BK-25 380V/6.3V+63V
WBD-X-06行程开关LX19001   4只
WBD-X-07按钮开关LA19 380V/5A
WBD-X-08倒顺开关KO-3   380V/10A
WBD-X-09三相闸刀HK8-16/3
WBD-X-10三相双投闸刀380V/15A
WBD-X-11热继电器R16B-20/3   2只
WBD-X-12时间继电器JS7-2A380V  2只
WBD-X-13电路接点扩展板

(二)实训考核元器件(每台)：交流接触器4只，信号灯1只，整流二极管1只，大功率电阻3只，钮子开关1只，行程开关4台，3H铁壳按钮1只，倒顺开关1只，三相闸刀1只，三相双投闸刀1只，热继电器1只，时间继电器1只，变压器1只，三相180W电机2台，直流电机1台。MF47万用表1只，兆欧表1只，钳形表1只，1套尖嘴钳、螺丝刀、剥线钳等工具，导线若干。(三)实验、实训、考核项目：
1．闸刀开关正转控制线路；2．接触点动正转控制线路；               3．具有自锁的正转控制线路；              4．具有过载保护的正转控制线路；          5．倒顺开关控制正反转控制线路；           6．接触器联锁的正反转控制线路；         7．按钮联锁的正反转控制线路；            8．按钮接触器复合联锁控制线路；          9．自动往返行程控制线路；10．接触器控制串联电阻降压起动线路；     11．时间继电器控制串联电阻降压控制线路； 12．手动Y/△降压起动；  13．接触器控制Y/△降压起动；             14．时间继电器控制Y/△降压起动；          15．QX3-13型Y/△自动起动控制线路；16．半波整流能耗制动控制线路；17．全波整流能耗制动控制线路；18．C620车床电气控制线路；19．手动降压起动；20．单相运行反接制动控制线路；21．电动葫芦电气控制线路；22．C6163车床电气控制线路；23．控制电路联锁控制线路；24．主电路联锁控制线路；25．直流电机启动；26．直流电机的调速；27．直流电机反转；28．直流电机制动实验；29．直流电机拆装训练；30．直流电机检修训练。

……自由设计项目。



HYD-19A · 通用智能型电工实验台

HYD-19A通用智能型电工实验台 一、产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。 二、实验台及操作桌结构： 1．实…

HYD-19A通用智能型电工实验台

一、产品的特点：实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。二、实验台及操作桌结构：
1．实验台外壳尺寸：123×35×20cm        2．三相保险座3．三相电源输入指标4．总开关：实验台电源总开关，带漏电、过载保护5．试验按钮：试验漏电开关漏电功能6．电源输入指示1只7．电源输出指示3只(红、绿、黄三色)8．交流电压表：指示输出线电压9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示12．O/I开关：三相四线电源输出控制(提高安全系数)13．接线座2只：B单元交流低压电源输出   14．电表(2A)：B单元交流电流指示         15．旋钮：B单元3-24V交流低压选择输出   16．开关：C单元双路直流稳压电源开关     17．旋钮：C单元双路Ⅰ路稳流调节         18．旋钮：C单元双路Ⅱ路稳流调节         19．接线座2只：C单元Ⅰ路直流稳压输出   20．保险座：C单元双路稳压电源保险       21．电表4只：双路稳压电源电压、电流指示     22．接线座：D单元直流5V稳压输出23．电表：D单元电流0.5V输出指示        24．开关1：控制各低压交流电、信号源      25．开关2：控制E单元交直流调压电源      26．电表：E单元交流电压输出指示         27．接线座4只：E单元交流、直流输出口    28．旋钮：E单元0～240V电压调节29．插座：G单元220V输出插座30．旋钮：音频功率放大器音量调节31．接线座2只：音频信号输入32．按钮：单次脉使能开关33．接线座3只：单次脉冲输出口34．电表：函数发生器正弦波输出电压指示35．旋钮：正弦波输出三级衰减幅度粗调36．旋钮：正弦波输出口37．接线座：正弦波输出口38．旋钮：矩形波输出幅度调节39．接线座：三角波输出口40．旋钮：函数信号发生器频率细调41．接线座：矩形波输出口42．旋钮：函数信号发生器五级频率粗调43．电表：函数发生器输出频率指示44．万用表：500型45．智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。46．实验桌面尺寸：160×70cm47．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验48．储存板：放置元件盒49．左储存柜：放置储存板（带门锁）50．抽屉：放置常用工具51．右储存柜：放置储存板（带门锁）52．示波器：型号不限（用户自备）53．工具
三、实验台主要技术指标：1、输入工作电源：三相四线2、输出电源及信号A单元：三相四线B单元：交流3、6、9、12、15、18、24VC单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出电流为2A，具有预 设式限流保护功能。电压稳定度：<10-2           负载稳定度：<10-2           纹波电压：<5mvD单元：直流稳压5V，电流0.5AE单元：交直流电压0～240V连续可调，电流2AF单元：220V电压输出，供外接仪器使用。 3、单次脉冲源：每次均可输出一对正负脉冲4、函数信号发生器（正弦波、三角波、矩形波）①频率范围：5HZ-550KHZ分五个频段②频率指示：由HZ表直接读出③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V                   三级衰减：0db、20db、40db具有连续细调　　　　　　　　   矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调　　　　　　　　   三角波：5HZ-550KHZ>１V5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。7、绝缘电阻：>5MΩ8、漏电保护：漏电动作电流≤30mA四、结构与配备(二十四座为例)1、实验桌：12台学生实验桌，一桌两座，桌子外形尺寸：160×70×80cm。桌中央配置九孔电路板（尺寸：35×90cm），根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式，维修拆装方便。每张台桌配有一粒胶皮板，保护通用电路板与桌面（如需要在桌面放置电动机，焊接等）。台桌下部是元件储存柜，放置实验元件。2、示教控制台：1台示教控制台，分别控制12台学生台的电源。通用电路板演示屏立在实验台上，尺寸为160×70cm。用于讲解、演示。3、实验台：共13台，学生实验桌及示教控制台上各配备1台。4、器材配备：13台三相电动机，26只时间继电器，26只热继电器，78只交流接触器，117只交直流电表 ，13只MF-47万用表，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁等元件单元盒（元件已装在单元盒内）。五、实验项目　　　　　　　　
1．电工测量仪表的使用　　　　　　　  2．常用元件的识别与检测　　　　　　   3．线性元件与非线性元件的伏安特性     4．电源的外特性　　　　　　　         5．电位值、电压值的测定　　　　       6．电流表和电压表的扩程　　　　　　　 7．基尔霍夫定律的验证　　　　        8．验征楞次定律9．迭加原理与互易定理的验证　　　　　10．戴维南定理与诺顿定理的验征　　　　11．电压源与电流源的等效变换　　　　　12．受控源特性的研究　　　　　　　　　13．一阶电路实验　　　　　　　　　　　14．二阶电路的过渡过程15．研究LC元件在直流和交流电路中的特性16．负载获得功率的条件17．交流电路参数的测量18．正弦交流电路中RLC元件的特性19．RL及RC串联电路实验20．RLC串联谐振电路21．日光灯电路的连接及功率因数改善22．三相负载的星、三角接法23．三相电路及功率的测量24．R-C选频网络的研究25．二端口网络研究　26．单相变压器实验　　　　　　         27．互感电路实验28．三相异步电动机的使用与起动29．三相电动机继电接触控制的基本电路30．三相电动机Y一△起动控制实验31．三相电动机的顺序控制实验32．三相电动机能耗制动控制实验
利用上述32项实验的元器件也可完成下面电路实验
33．简单的电路　　　　　　　　　　　34．电路中各点电位与参考点的选择　　  35．电阻的串联　　　　　　　　　　　　36．电阻的并联　　　　　　　　　　　　37．电阻的混联　　　　　　　　　　　　38．电阻分压器电路　　　　　　　　　　39．全电路欧姆定律　　　　　　　　　　40．电桥的应用与平衡条件　　　　　　  41．节点电压法　　　　　　　　　　　  42．回路电压法　　　　　　　          43．支路电流法　　　　　　　　　　　　44．RCL并联电路　　　　 　　　      45．串联电路　　　　　　　　　        46．变压器结构及工作原理　　　　　    47．基尔霍夫第一定律　　　　　　　　　48．基尔霍夫第二定律　　　　　　　　　49．日光灯电路原理　　               50．扩大电压表量程　　　　　　　　　 51．扩大电流表量程                       52．RC电路的过度过程　　　　　　　 　53．RL过渡过程　　　　　　　　　　  54．电容的串联电路　　　　　　　　　55．电容的并联电路　　　56．电容器的充放电57．电容器在交直流中的作用58．条形磁铁在线圈中的运动59．电容的混联60．纯电阻、电感、电容电路61．磁耦合线圈的顺串62．磁耦合线圈的反串63．欧姆表的工作原理64．双联开关二地控制65．用示波器观察磁滞回线66．磁路欧姆定律67．两线圈的互感及同名端68．互感耦合69．提高功率因数的方法70．单相电路功率的测量71．收录机电源电路72．滤波电路73．电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。74．三相异步电机闸刀控制正转实验75．具有过载保护的控制线路76．按钮控制的正反转控制线路77．接触器控制星一三角降压起动控制线路
通用智能型电工实验室成套设备元件清单（每台）
元 件 名 称型  号数  量备  注
电  阻0.5Ω11/2W
电  阻5.1Ω11/2W
电  阻100Ω21/2W
电  阻200Ω11/8W
电  阻300Ω11/8W
电  阻330Ω21/8W
电  阻430Ω11/8W
电  阻510Ω11/8W
电  阻680Ω21/8W
电  阻820Ω11/8W
电  阻1K21/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻10K11/8W
电  阻13K11/8W
电  阻39K21/8W
电  阻100K11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器4.7K11/2W
电 位 器10K11/2W
电 位 器100K11/2W
电 位 器470K11/2W
电解电容47μF216V
电解电容220μF135V
电解电容470μF135V
瓷片电容0.01μF163V
瓷片电容0.1μF163V
瓷片电容2μF1250V
三 极 管3DG62
二 极 管40072
二 极 管2AP91
指示灯(信号灯)6V  0.1A1
开  关 4
变 压 器220/6V.6V18W
电  感8Ω1
电 感(镇流器)8W1
日光灯管8W1
日光灯座 2
起 动 器 1
灯  泡220V/15W12自备
灯  座 12
条形磁铁 1
原副线圈 1
集成运放UA7412
集 成 座14脚1
直流电表5MA1
直流电表50MA3
直流电表±100UA1
直流电表15V1
交流电表500MA3
交流接触器CJ10﹣10A 380V5
按钮﹣绿LA19﹣114
按钮﹣红LA19﹣112
三相闸刀HK8﹣16/31
热继电器JRO﹣20/32
时间继电器JS7﹣2A 380V2
电 动 机△接380V1
工          具
万 用 表MF471
尖 嘴 钳 1
螺 丝 刀 3
剥 线 钳 1
连 接 线 若 干
其          他
实验台 1台
实验桌 1张
防腐皮 1块
凳子 2张


HYD-XDT-18A · 通用电力拖动实验室成套设备

XDT-18A通用电力拖动实验室成套设备 一、产品的意义： 目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。 二、结构与配备： 1…

XDT-18A通用电力拖动实验室成套设备


一、产品的意义：
目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。
二、结构与配备：
1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。
三、实验内容
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
四、器材清单
序号名   称型号（或规格）单位数量备    注
1保险管2安培只6
2交流接触器CJ10-l0A 380V个6已装元件盒上
3指示灯XD-5〃3已装元件盒上
4整流二极管IN5408只5已装元件盒上
5电阻RX-510Ω/30W〃3已装元件盒上
6钮子开关KN1×2〃3已装元件盒上
7行程开关LXl9-001〃4已装元件盒上
8按钮-红LAl9-ll〃2已装元件盒上
9按钮-绿LAl9-11〃4已装元件盒上
l0倒顺开关KO-3 380V/10A〃１已装元件盒上
11三相闸刀380V l5A〃１已装元件盒上
12三相双投闸刀380V l5A〃1已装元件盒上
13热继电器JRO-20/3〃2已装元件盒上
14时间继电器JS7-1A 380V〃2已装元件盒上
I5变压器BK-25W 380V/6.3V 36V〃１已装元件盒上
16导线铜蕊线1.13MM米若干已装元件盒上
l7尖咀钳 把１
18螺丝刀 把3
19万用表MF-47型只1大号、小号平头、十字
20电动机Y/Δ380V台2


HYD-XDT-18B · 通用电力拖动实验室成套设备(带直流电机实验)

XDT-18B通用电力拖动实验室成套设备(带直流电机实验) 一、研制本产品的意义: 该设备是在“XDT-18A通用电力拖动实验室成套设备”的基础上研制而成，在“XDT-18A”的基础上增加交直流调压环节，直流电机调速环节，直流电机等。除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，…

XDT-18B通用电力拖动实验室成套设备(带直流电机实验)


一、研制本产品的意义:该设备是在“XDT-18A通用电力拖动实验室成套设备”的基础上研制而成，在“XDT-18A”的基础上增加交直流调压环节，直流电机调速环节，直流电机等。除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。二、结构与功能：1、学生台桌:配有学生桌12台，尺寸:160×68×80cm，一台2座，桌左右各有一个元件储存柜，中间抽屉放工具。2、示教控制台:能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。3、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。4、通用电力拖动实验台:(1)电源输入指示                          (2)UFU、VFU、WFU三相电源输入熔断器           (3)电源总开关:具有漏电，过载、短路保护功能(4)电压换相开关:用来观察三相线电压，450V电压表指示。(5)电流表2A3只，分别指示U、V、W相电流输出值。(6)急停按钮:按到底切断实验台电源(7)三相四线输出接线座(8)三相电源插座(9)220v市电插座，供外接仪器使用(l0)电源开关:控制"交直流调压电源"  (11)FU：交直流调压电源保险座(12)0～240V交流输出  0～240V交流输出接线座(13)0～220V直流输出  0～220V直流输出接线座(14)电压表250V:指示调压电源的输出电压值(15)Ra、Rf调节旋钮　　(16)Ra、Rf接线座　 (17)直流电机Ia、If指示表三、器材配备：以二十四座为例：
序号名   称型号（或规格）单位数量备    注
1保险管2安培只6×13
2交流接触器CJ10-l0A 380V个6×13已装元件盒上
3指示灯XD-5〃3×13已装元件盒上
4整流二极管IN5408只5×13已装元件盒上
5电阻RX-510Ω/30W〃3×13已装元件盒上
6钮子开关KN1×2〃3×13已装元件盒上
7行程开关LXl9-001〃4×13已装元件盒上
8按钮-红LAl9-ll〃2×13已装元件盒上
9按钮-绿LAl9-11〃4×13已装元件盒上
l0倒顺开关KO-3 380V/10A〃１×I3已装元件盒上
11三相闸刀380V l5A〃1×13已装元件盒上
12三相双投闸刀380V l5A〃1×13已装元件盒上
13热继电器JRO-20/3〃2×13已装元件盒上
14时间继电器JS7-1A 380V〃2×13已装元件盒上
I5变压器BK-25W 380V/6.3V 36V〃１×13已装元件盒上
16导线铜蕊线1.13MM米若干已装元件盒上
l7尖咀钳 把１×13
18螺丝刀 把3×13
19万用表MF-47型只1×13大号、小号平头、十字
20电动机Y/Δ380V台2×13
21直流电机 台１×13
四、实验内容：
1．闸刀开关正转控制线路                 2．接触器点动正转控制线路               3．具有自锁的正转控制线路               4．具有过找保护的正转控制线路           5．倒顺开关控制正反转控制线路           6．接触器联锁的正反转控制线路           7．按钮联锁的正反转控制线路            8．按钮接触器复合联锁控制线路           9．自动往返行程控制线路                 10．接触器控制串联电阻降压起动线路      11．时间继电器控制串联电阻降压控制线路  12．手动Y/△降压起动                    13．接触器控制Y/△降压起动              14．时间继电器控制Y/△降压起动15．QX3-13型Y/△自动起动控制线路16．半波整流能耗制动控制线路17．全波整流能耗制动控制线路18．C620车床电气控制线路19．手动降压起动20．单相运行反接制动控制线路21．电动葫芦电气控制线路22．C6163车床电气控制线路23．控制电路联锁控制线路24．主电路联锁控制线路25．直流电机启动26．直流电机的调速27．直流电机的反转28．直流电机制动实验


HYD-19C · 通用智能型电工电子实验台

HYD-19C通用智能型电工电子实验台 一、产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。 二、实…

HYD-19C通用智能型电工电子实验台


一、产品的特点：实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。二、实验台及操作桌结构：
1．实验台外壳尺寸：123×35×20cm       2．三相保险座3．三相电源输入指标4．总开关：实验台电源总开关，带漏电、过载保护5．试验按钮：试验漏电开关漏电功能6．电源输入指示1只7．电源输出指示3只(红、绿、黄三色)8．交流电压表：指示输出线电压9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示12．O/I开关：三相四线电源输出控制(提高安全系数)13．接线座2只：B单元交流低压电源输出   14．电表(2A)：B单元交流电流指示         15．旋钮：B单元3-24V交流低压选择输出   16．开关：C单元双路直流稳压电源开关     17．旋钮：C单元双路Ⅰ路稳流调节         18．旋钮：C单元双路Ⅱ路稳流调节         19．接线座2只：C单元Ⅰ路直流稳压输出   20．保险座：C单元双路稳压电源保险       21．电表4只：双路稳压电源电压、电流指示     22．接线座：D单元直流5V稳压输出23．电表：D单元电流0.5V输出指示         24．开关1：控制各低压交流电、信号源      25．开关2：控制E单元交直流调压电源      26．电表：E单元交流电压输出指示         27．接线座4只：E单元交流、直流输出口    28．旋钮：E单元0～240V电压调节29．插座：G单元220V输出插座30．旋钮：音频功率放大器音量调节31．接线座2只：音频信号输入32．按钮：单次脉使能开关33．接线座3只：单次脉冲输出口34．电表：函数发生器正弦波输出电压指示35．旋钮：正弦波输出三级衰减幅度粗调36．旋钮：正弦波输出口37．接线座：正弦波输出口38．旋钮：矩形波输出幅度调节39．接线座：三角波输出口40．旋钮：函数信号发生器频率细调41．接线座：矩形波输出口42．旋钮：函数信号发生器五级频率粗调43．电表：函数发生器输出频率指示44．万用表：500型45．智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。46．实验桌面尺寸：160×70cm47．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验48．储存板：放置元件盒49．左储存柜：放置储存板（带门锁）50．抽屉：放置常用工具51．右储存柜：放置储存板（带门锁）52．示波器：型号不限（用户自备）53．工具

三、实验台主要技术指标：1、输入工作电源：三相四线2、输出电源及信号A单元：三相四线B单元：交流3、6、9、12、15、18、24VC单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出电流为2A，具有预 设式限流保护功能。电压稳定度：<10-2           负载稳定度：<10-2           纹波电压：<5mvD单元：直流稳压5V，电流0.5AE单元：交直流电压0～240V连续可调，电流2AF单元：220V电压输出，供外接仪器使用。 3、单次脉冲源：每次均可输出一对正负脉冲4、函数信号发生器（正弦波、三角波、矩形波）①频率范围：5HZ-550KHZ分五个频段②频率指示：由HZ表直接读出③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V                   三级衰减：0db、20db、40db具有连续细调　　　   矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调　　　   三角波：5HZ-550KHZ>１V5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。7、绝缘电阻：>5MΩ8、漏电保护：漏电动作电流≤30mA四、结构与配备（以二十四座为例）1、实验桌：12台学生实验桌，一台两座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔电路板(尺寸：35×90cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。桌下部是元件储存柜，放置实验元器件。2、示教控制台：1台示教控制台，分别控制12台学生台的电源。通用电路板演示屏立在实验台上，演示屏尺寸为160×70cm。用于讲解、演示。3、实验台：13台，学生实验桌及示教控制台上各配1台。4、器材配备：13台180W电动机，26只时间继电器，26只热继电器，65只交流接触器，156只交直流电表，13只MF-47万用表，13套剥线钳、螺丝刀等工具，13套实验所需电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成电路、集成座、可控硅、逻辑电平开关及逻辑电平指示、传感器件等元件盒（元件已装在元件盒内）。5、用户自备器材：示波器（型号不限），晶体管毫伏表，滑线变阻器等。五、实验项目：（1）电工实验　　
1．电工测量仪表的使用　　  2．常用元件的识别与检测　   3．线性元件与非线性元件的伏安特性     4．电源的外特性　　         5．电位值、电压值的测定　　　　       6．电流表和电压表的扩程　　 7．基尔霍夫定律的验证　　　　        8．验征楞次定律9．迭加原理与互易定理的验证10．戴维南定理与诺顿定理的验征　　　　11．电压源与电流源的等效变换12．受控源特性的研究　　　　13．一阶电路实验　14．二阶电路的过渡过程15．研究LC元件在直流和交流电路中的特性16．负载获得功率的条件17．交流电路参数的测量18．正弦交流电路中RLC元件的特性19．RL及RC串联电路实验20．RLC串联谐振电路21．日光灯电路的连接及功率因数改善22．三相负载的星、三角接法23．三相电路及功率的测量24．R-C选频网络的研究25．二端口网络研究　26．单相变压器实验　         27．互感电路实验28．三相异步电动机的使用与起动29．三相电动机继电接触控制的基本电路30．三相电动机Y一△起动控制实验31．三相电动机的顺序控制实验32．三相电动机能耗制动控制实验

利用上述32项实验的元器件也可完成下面电路实验

33．简单的电路　34．电路中各点电位与参考点的选择　　  35．电阻的串联　　36．电阻的并联　　37．电阻的混联　　38．电阻分压器电路39．全电路欧姆定律40．电桥的应用与平衡条件　  41．节点电压法　  42．回路电压法　　          43．支路电流法　　44．RCL并联电路　　　　 　　　      45．串联电路　　　　        46．变压器结构及工作原理    47．基尔霍夫第一定律　　　　48．基尔霍夫第二定律　　　　49．日光灯电路原理　　               50．扩大电压表量程　　　　 51．扩大电流表量程                       52．RC电路的过度过程　　 　53．RL过渡过程  54．电容的串联电路　　　　55．电容的并联电路　　　56．电容器的充放电57．电容器在交直流中的作用58．条形磁铁在线圈中的运动59．电容的混联60．纯电阻、电感、电容电路61．磁耦合线圈的顺串62．磁耦合线圈的反串63．欧姆表的工作原理64．双联开关二地控制65．用示波器观察磁滞回线66．磁路欧姆定律67．两线圈的互感及同名端68．互感耦合69．提高功率因数的方法70．单相电路功率的测量71．收录机电源电路72．滤波电路73．电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。74．三相异步电机闸刀控制正转实验75．具有过载保护的控制线路76．按钮控制的正反转控制线路77．接触器控制星一三角降压起动控制线路

（2）电子实验
1．晶体二极管的特性及检测 　          2．晶体三极管输入输出特性            3．低频小信号电压放大器              4．直接耦合两级放大器                5．RC耦合两级放大器                 6．负反馈对放大器性能的影响          7．变压器耦合推挽功率放大器              8．互补对称推挽功率放大器(OTL)      9．单相半波整流                      10．单相全波整流                        11．单相桥式整流                       12．单相桥式整流滤波                   13．单结晶体管特性                   14．单结晶体管触发电路               15．晶闸管简单测试及可控整流电路  16．场效应管测试                     17．串联型稳压电压                    18．差动放大电路的研究                        19．集成运放参数的测试               20．集成运放减法电路21．集成运放加法电路 22．集成运放积分电路利用上述44项实验元器件也可完成面实验45．P-N结单向导电特性46．三权管ICBO的测量电路47．三极管ICEO的测量电路 48．三极管电流放大    　49．三极管的VA特性             　  50．带负载的单级小信号电压放大51．电压负反馈偏置电路52．分压式电流负反馈偏置电路53．用热敏电阻稳定工作点             54．用二极管稳定工作点               55．分析Ce对低频特性的影响          56．共基极放大实验电路         　    57．共集电极放大实验电路             58．共源极基本放大电路               59．场效应管自给偏压放大电路60．场效应管分压式自偏压电路61．场效应管共漏极电路62．场效应管共栅极电路63．单管阻容放大电路                 64．基本直流放大电路                 65．用电阻提高后级发射极电位         66．用稳压管提高后级发射极电位      67．变压器耦合放大电路               68．甲类功率放大电路                 69．乙类功率放大电路                70．串联电流负反馈                    71．串联电压负反馈电路               72．并联电压负反馈电路               73．并联电流负反馈电路               74．两级放大电路中的负反馈           75．射极输出电路                     76．自举射极输出电路77．用电容衰减高频电压　　78．用负反馈消除自激振荡79．电池监视电路80．场效应管、三极管组成放大电路81．PNP-NPN直接耦合放大电路82．共基共射放大电路83．晶体管开关作用84．液位光电控制85．简单的温控电路86．模拟光控简易路灯自动开关电路87．RC移相振荡器88．双T选频网络89．双T选频网络组成的振荡器90．变压器反馈式振荡电路91．场效应管变压器反馈式振荡电路92．防盗报警电路93．串联型晶体振荡电路94．互补音频振荡讯响器95．报警讯响器96．音乐门铃电路97．电子报警器电路98．差动放大电路的基本形式99．电子门铃电路100．准互补对称电路101．三管OTL互补对称电路102．长尾式差动放大电路103．差动输入单端输出104．单端输入双端输出105．单端输入单端输出106．双电源式长尾差动放大电路107．差动式放大器实验电路108．具有恒流源的差动放大电路措施109．单端输出差动放大电路的温讽分析110．闪光器电路111．运算放大器的基本接法112．电流差动式运放用作交流比例放大113．Vos的简易测量方法114．Aos的简易测量方法　　 115．Aod的简易测量方法　　　　 116．共模抑制比Cmrr的简易测试           117．共模输入电UIcm的简易测试118．Yopp的简易测试119．SR的测量方法120．基本同相放大接法121．运放构成的LC振荡器 122．电热杯调温电路123．引到反向端输入调零措施          124．引到同向端输入调零指施125．为使电值不致过大的接法          126．利用三极管的基极电流实现Ios的温度补127．利用T型网络提高等效反馈电阻  　128．使互补管工作在甲乙类扩大输出电流的措129．对电容负载进行校正时措施　　　　130．反相输入保护措施131．同相输入保护措施  　　　        132．利用稳压管保护器件    133．电源极性错接的保护  　　　      134．电源启动瞬间过压保护　　　　    135．二极管检波电路     　　　 　    136．利用PN结的温度系数测量温度的电路原137．双二极管限幅器138．反相运放基本电路   　　　       139．可变比例放大      　　　        140．同相运放基本电路  　　　        141．电压/电流变换电路 　　　        142．电流/电压变换电路23．集成运放微分电路24．集成运放文氏正弦波振荡器25．电容三点式振荡器26．电感三点式振荡器27．集成稳压电路28．无稳态电路（多谐振荡器）29．施密特触发器30．集成与门逻辑功能测试31．集成非门电路逻辑功能测试32．集成或门电路逻辑功能测试33．集成与非门逻揖功能测试34．CMOS门电路的测试35．基本RS触发器36．JK触发器37．D触发器38．555时基电路的应用（方波发生器)39．二一十进制计数器40．二一十进制8421译码器 41．加法器42．减法器43．用集成与非门构成单稳态触发器 44．组合逻辑电路143．电压跟随器       　　　         144．差动放大基本电路  　　　        145．运算放大器的差动输　　　     　 146．反相输入求和运算    　　　      147．同相输入求和运算  148．双端输入求和运算149．基本积分电路150．EG考滤泄漏阻对的积分运算电路　151．提高积分时间常数的措施152．快速积分电路153．模拟一阶微分方程电路154．模拟二阶微分方程电路155．基本微分电路156．实用微分电路157．利用间接方法得到近似微分158．基本对数运算电路159．利用三极管的对数特性组成对数运算160．反对数放大的基本电路161．Vo正比于VxVy电路162．简单的过零此较电路163．具有滞迥特性的比较电路164．双限比较电路165．利用二级管作为上限检测幅度选择电路166．双限三态比较电路167．下限检幅选择电路168．基本采样保护电路169．RC无源网终的低通滤波电路170．滤波电路接到组件的同相输入端171．滤波电路接到组件的反相输入端172．简单二阶RC滤波电路173．典型RC有源滤波电路174．两阶有源滤波电路175．多路反馈二级有源滤波电路176．典型二阶高通有源滤波电路177．基本带通滤波电路178．典型带通滤波电路179．用双T网络组成的带阻滤波180．输出限幅的反相器181．实用差值运算放大器182．矩形波振荡电路183．阻容移相触发电路184．电热褥调温装置185．宽度可调的矩形波发生器186．简单的锯齿波发生器             187．幅频可调的锯齿波发生器          188．单相桥式整流常用画法电路        189．全波整流电路的反向峰值电压  190．电容滤波电路                    191．电容滤波带电阻负载　　 　　　   192．全波整流电容滤波电路193．RC滤波电路194．多段RC滤波电路       　  　　  195．基本的LC滤波电路      　　　   196．T型滤波电路           　　　    197．二倍压整流电路        　　　    198．三倍压整流电路        　　　    199．基本稳压管稳压电路     　　   　200．基本调整管稳压电路    　　　    201．具有放大环节的稳压电路 　　　   202．调整管稳流电路  　　　          203．电子滤波器       　　　         204．串联稳压电路　205．并联稳压电路206．电子器　　　       207．三端集成稳压电路208．正电源输出可调的集成稳压电路209．单相全波可控整流210．硅稳压管稳压电路211．单相半波可控整流212．单相桥式半控整流213．充电用硅整流器原理214．感性负载对晶闸管的影响215．晶闸管触发导通试验216．反电动势负载晶闸管电路217．简易电子调压电路218．测试单结管分压比n219．单结管振荡电路220．单结管触发应用电路221．二极管"与"门电路222．三极管"或"门电路223．与逻辑形象化224．或逻辑形象化225．非逻辑形象化226．三极管"非"门227．三极管"与非"门228．三极管"或非"门229．三扳管双稳态电路230．三极管单稳态电路231．三极管多谐振荡电路232．置位触发电路233．射极耦合双稳态234．对称式多谐振荡器235．环形多谐振荡器236．微分型单稳态电路237．集成施密特电路238．矩形波发生器239．单脉冲电路240．连续脉冲发生器

 实验室元器件配置清单（每台）
元 件 名 称型   号数   量备   注
电  阻0.5Ω11/2W
电  阻1Ω11/2W
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/4W
电  阻150Ω11/4W
电  阻200Ω11/4W
电  阻300Ω21/4W
电  阻330Ω21/4W
电  阻430Ω11/4W
电  阻470Ω11/4W
电  阻510Ω21/4W
电  阻680Ω21/4W
电  阻820Ω21/4W
电  阻1K31/4W
电  阻1.5K11/4W
电  阻2K21/4W
电  阻2.4K21/4W
电  阻2.7K11/4W
电  阻3.3K31/4W
电  阻3.9K11/4W
电  阻4.7K11/4W
电  阻5.1K11/4W
电  阻6.8K21/4W
电  阻10K41/4W
电  阻13K11/4W
电  阻20K21/4W
电  阻39K21/4W
电  阻51K11/4W
电  阻100K21/4W
电  阻200K11/4W
电  阻1M11/4W
电  阻10M11/4W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器4.7K11/2W
电 位 器10K11/2W
电 位 器22K11/2W
电 位 器100K11/2W
,电 位 器470K21/2W
电解电容1UF116V
电解电容10UF316V
电解电容47UF316V
电解电容220UF135V
电解电容470UF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01UF363V
瓷片电容0.1UF163V
瓷片电容<, /TD>0.47UF163V
瓷片电容2UF1250V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V.24V18W
电  感8Ω1
电  感390UH1
电感(镇流器)8W1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW541
稳压二极管2CW761
晶 振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开 关 4
喇 叭8Ω/0.2W1
继电器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
灯  泡220V/15W12自    备
灯  座 12
条形磁铁 1
原副线圈 1
直流电表5MA1
直流电表10MA1
直流电表50MA3
直流电表200MA1
直流电表1V1
直流电表15V1
直流电表±100UA1
交流电表500MA3
日光灯管8W1
日光灯座 2
起 动 器 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译 码 器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
交流接触器CJ10﹣10A 380V5
按钮﹣红LA19﹣112
按钮﹣绿LA19﹣114
三相闸刀HK8﹣16/31
热继电器JRO﹣20/32
时间继电器JS7﹣2A  380V2
电 动 机△接 380V1
工         具
万 用表MF471
尖 嘴 钳 1
螺 丝 刀 3
剥 线 钳 1
连 接 线 若    干
工      作      台
实 验 台 1台
桌  子 1张
凳  子 2张
防 腐 皮 1块


HYD-19B · 通用智能型电子实验台

HYD-19B通用智能型电子实验台 一、产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。 二、实验台…

HYD-19B通用智能型电子实验台


 一、产品的特点：
实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、实验台及操作桌结构：
1．实验台外壳尺寸：123×35×20cm
2．三相保险座
3．三相电源输入指标
4．总开关：实验台电源总开关，带漏电、过载保护
5．试验按钮：试验漏电开关漏电功能
6．电源输入指示1只
7．电源输出指示3只(红、绿、黄三色)
8．交流电压表：指示输出线电压
9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10．接线座5只：A单元三相四线及地线输出
11．电流表W相电流输出指示
12．O/I开关：三相四线电源输出控制
(提高安全系数)
13．接线座2只：B单元交流低压电源输出
14．电表(2A)：B单元交流电流指示
15．旋钮：B单元3-24V交流低压选择输出
16．开关：C单元双路直流稳压电源开关
17．旋钮：C单元双路Ⅰ路稳流调节
18．旋钮：C单元双路Ⅱ路稳流调节
19．接线座2只：C单元Ⅰ路直流稳压输出
20．保险座：C单元双路稳压电源保险
21．电表4只：双路稳压电源电压、电流指示
22．接线座：D单元直流5V稳压输出
23．电表：D单元电流0.5V输出指示
24．开关1：控制各低压交流电、信号源
25．开关2：控制E单元交直流调压电源
26．电表：E单元交流电压输出指示         		27．接线座4只：E单元交流、直流输出口
28．旋钮：E单元0～240V电压调节
29．插座：G单元220V输出插座
30．旋钮：音频功率放大器音量调节
31．接线座2只：音频信号输入
32．按钮：单次脉使能开关
33．接线座3只：单次脉冲输出口
34．电表：函数发生器正弦波输出电压指示
35．旋钮：正弦波输出三级衰减幅度粗调
36．旋钮：正弦波输出口
37．接线座：正弦波输出口
38．旋钮：矩形波输出幅度调节
39．接线座：三角波输出口
40．旋钮：函数信号发生器频率细调
41．接线座：矩形波输出口
42．旋钮：函数信号发生器五级频率粗调
43．电表：函数发生器输出频率指示
44．万用表：500型
45．实验桌面尺寸：160×70cm
46．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
47．储存板：放置元件盒
48．左储存柜：放置储存板（带门锁）
49．抽屉：放置常用工具
50．右储存柜：放置储存板（带门锁）
51．示波器：型号不限（用户自备）
52．工具
三、实验台主要技术指标：
1、输入工作电源：单相输入
2、输出电源及信号
A单元：单相220V输出
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出电流为2A，具有预 设式限流保护功能。
电压稳定度：<10-2           负载稳定度：<10-2           纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
①频率范围：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
                   三级衰减：0db、20db、40db具有连续细调
　　　　　　　　   矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
　　　　　　　　   三角波：5HZ-550KHZ>１V
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、绝缘电阻：>5MΩ
7、漏电保护：漏电动作电流≤30mA
四、结构与配备(以二十四座为例)
1、实验桌:12台学生实验桌，一台两座，桌子外形尺寸:160×70×80cm。桌中央配置通用九孔电路板(尺寸35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构，拆装维修方便。每张台桌配有一粒胶皮板，保护通用插板与桌面（如需要在桌上放置电动机、焊接等）台桌下都是元件储存柜，放置实验元器件。
2、示教控制台:1台示教控制台，分别控制12台学生验台上的电源，通用电路板演示屏立在实验桌上，尺寸为160×70cm。用于讲解、演示。
3、实验台:共13台，学生实验桌及示教控制台上各配备l台。
4、器材配备: 65只直流电表，13只万用表，13套实验所需电阻、电位器、电容，变压器、二极管、三极管、场效应管、集成、可控硅、传感器、逻辑电平显示及逻辑电平开关等元件单元盒(元件已装在单元盒内)。
5、用户自备器材：示波器（型号不限）；晶体管毫伏表。
五、实验项目
1．晶体二极管的特性及检测
2．晶体三极管输入输出特性
3．低频小信号电压放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器性能的影响
7．变压器耦合推挽功率放大器
8．互补对称推挽功率放大器(OTL)
9．单相半波整流
10．单相全波整流
11．单相桥式整流
12．单相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电路
15．晶闸管简单测试及可控整流电路
16．场效应管测试
17．串联型稳压电压
18．差动放大电路的研究
19．集成运放参数的测试
20．集成运放减法电路
21．集成运放加法电路
22．集成运放积分电
利用上述44项实验元器件也可完成面实验
45．P-N结单向导电特性
46．三权管ICBO的测量电路
47．三极管ICEO的测量电路
48．三极管电流放大
49．三极管的VA特性
50．带负载的单级小信号电压放大
51．电压负反馈偏置电路
52．分压式电流负反馈偏置电路
53．用热敏电阻稳定工作点
54．用二极管稳定工作点
55．分析Ce对低频特性的影响
56．共基极放大实验电路
57．共集电极放大实验电路
58．共源极基本放大电路
59．场效应管自给偏压放大电路
60．场效应管分压式自偏压电路
61．场效应管共漏极电路
62．场效应管共栅极电路
63．单管阻容放大电路
64．基本直流放大电路
65．用电阻提高后级发射极电位
66．用稳压管提高后级发射极电位
67．变压器耦合放大电路
68．甲类功率放大电路
69．乙类功率放大电路
70．串联电流负反馈
71．串联电压负反馈电路
72．并联电压负反馈电路
73．并联电流负反馈电路
74．两级放大电路中的负反馈
75．射极输出电路
76．自举射极输出电路
77．用电容衰减高频电压
78．用负反馈消除自激振荡
79．电池监视电路
80．场效应管、三极管组成放大电路
81．PNP-NPN直接耦合放大电路
82．共基共射放大电路
83．晶体管开关作用
84．液位光电控制
85．简单的温控电路
86．模拟光控简易路灯自动开关电路
87．RC移相振荡器
88．双T选频网络
89．双T选频网络组成的振荡器
90．变压器反馈式振荡电路
91．场效应管变压器反馈式振荡电路
92．防盗报警电路
93．串联型晶体振荡电路
94．互补音频振荡讯响器
95．报警讯响器
96．音乐门铃电路
97．电子报警器电路
98．差动放大电路的基本形式
99．电子门铃电路
100．准互补对称电路
101．三管OTL互补对称电路
102．长尾式差动放大电路
103．差动输入单端输出
104．单端输入双端输出
105．单端输入单端输出
106．双电源式长尾差动放大电路
107．差动式放大器实验电路
108．具有恒流源的差动放大电路措施
109．单端输出差动放大电路的温讽分析
110．闪光器电路
111．运算放大器的基本接法
112．电流差动式运放用作交流比例放大
113．Vos的简易测量方法
114．Aos的简易测量方法
115．Aod的简易测量方法
116．共模抑制比Cmrr的简易测试
117．共模输入电UIcm的简易测试
118．Yopp的简易测试
119．SR的测量方法
121．运放构成的LC振荡器
120．基本同相放大接法
122．电热杯调温电路
123．引到反向端输入调零措施
124．引到同向端输入调零指施
125．为使电值不致过大的接法
126．利用三极管的基极电流实现Ios的温度补偿
127．利用T型网络提高等效反馈电阻  　
128．使互补管工作在甲乙类扩大输出电流的措施
129．对电容负载进行校正时措施　　　　
130．反相输入保护措施
131．同相输入保护措施  　　　
132．利用稳压管保护器件   　　　　　
133．电源极性错接的保护  　　　
134．电源启动瞬间过压保护　　　　
135．二极管检波电路     　　　 　
136．利用PN结的温度系数测量温度的电路原理
137．双二极管限幅器
138．反相运放基本电路   　　　
139．可变比例放大      　
140．同相运放基本电路
141．电压/电流变换电路 　
142．电流/电压变换电路		23．集成运放微分电路
24．集成运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．集成稳压电路
28．无稳态电路（多谐振荡器）
29．施密特触发器
30．集成与门逻辑功能测试
31．集成非门电路逻辑功能测试
32．集成或门电路逻辑功能测试
33．集成与非门逻揖功能测试
34．CMOS门电路的测试
35．基本RS触发器
36．JK触发器
37．D触发器
38．555时基电路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用集成与非门构成单稳态触发器
44．组合逻辑电路
143．电压跟随器       　　　
144．差动放大基本电路  　　　
145．运算放大器的差动输　　　     　
146．反相输入求和运算    　　　
147．同相输入求和运算
148．双端输入求和运算
149．基本积分电路
150．EG考滤泄漏阻对的积分运算电路　
151．提高积分时间常数的措施
152．快速积分电路
153．模拟一阶微分方程电路
154．模拟二阶微分方程电路
155．基本微分电路
156．实用微分电路
157．利用间接方法得到近似微分
158．基本对数运算电路
159．利用三极管的对数特性组成对数运算电路
160．反对数放大的基本电路
161．Vo正比于VxVy电路
162．简单的过零此较电路
163．具有滞迥特性的比较电路
164．双限比较电路
165．利用二级管作为上限检测幅度选择电路
166．双限三态比较电路
167．下限检幅选择电路
168．基本采样保护电路
169．RC无源网终的低通滤波电路
170．滤波电路接到组件的同相输入端
171．滤波电路接到组件的反相输入端
172．简单二阶RC滤波电路
173．典型RC有源滤波电路
174．两阶有源滤波电路
175．多路反馈二级有源滤波电路
176．典型二阶高通有源滤波电路
177．基本带通滤波电路
178．典型带通滤波电路
179．用双T网络组成的带阻滤波
180．输出限幅的反相器
181．实用差值运算放大器
182．矩形波振荡电路
183．阻容移相触发电路
184．电热褥调温装置
185．宽度可调的矩形波发生器
186．简单的锯齿波发生器
187．幅频可调的锯齿波发生器
188．单相桥式整流常用画法电路
189．全波整流电路的反向峰值电压
190．电容滤波电路
191．电容滤波带电阻负载　　 　　　
192．全波整流电容滤波电路
193．RC滤波电路
194．多段RC滤波电路       　  　　
195．基本的LC滤波电路      　　　
196．T型滤波电路           　　　
197．二倍压整流电路        　　　
198．三倍压整流电路        　　　
199．基本稳压管稳压电路     　　   　
200．基本调整管稳压电路    　　　
201．具有放大环节的稳压电路 　　　
202．调整管稳流电路  　　　
203．电子滤波器       　　　
204．串联稳压电路　
205．并联稳压电路
206．电子器
207．三端集成稳压电路
208．正电源输出可调的集成稳压电路
209．单相全波可控整流
210．硅稳压管稳压电路
211．单相半波可控整流
212．单相桥式半控整流
213．充电用硅整流器原理
214．感性负载对晶闸管的影响
215．晶闸管触发导通试验
216．反电动势负载晶闸管电路
217．简易电子调压电路
218．测试单结管分压比n
219．单结管振荡电路
220．单结管触发应用电路
221．二极管"与"门电路
222．三极管"或"门电路
223．与逻辑形象化
224．或逻辑形象化
225．非逻辑形象化
226．三极管"非"门
227．三极管"与非"门
228．三极管"或非"门
229．三扳管双稳态电路
230．三极管单稳态电路
231．三极管多谐振荡电路
232．置位触发电路
233．射极耦合双稳态
234．对称式多谐振荡器
235．环形多谐振荡器
236．微分型单稳态电路
237．集成施密特电路
238．矩形波发生器
239．单脉冲电路
240．连续脉冲发生器
电子实验室成套设备元件清单（每台）
元 件 名 称型  号数  量备  注
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/8W
电  阻150Ω11/8W
电  阻200Ω11/8W
电  阻300Ω21/8W
电  阻470Ω11/8W
电  阻510Ω21/8W
电  阻820Ω21/8W
电  阻1K31/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻2.4K31/8W
电  阻2.7K11/8W
电  阻3.3K31/8W
电  阻3.9K11/8W
电  阻4.7K21/8W
电  阻5.1K11/8W
电  阻6.8K21/8W
电  阻10K41/8W
电  阻13K11/8W
电  阻20K21/8W
电  阻39K11/8W
电  阻51K11/8W
电  阻100K21/8W
电  阻200K11/8W
电  阻1M11/8W
电  阻10M11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器10K21/2W
电 位 器22K11/2W
电 位 器100K11/2W
电 位 器470K11/2W
电解电容1uF116V
电解电容10uF316V
电解电容47uF316V
电解电容220uF135V
电解电容470uF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01uF263V
瓷片电容0.1uF163V
瓷片电容0.47uF163V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V18W
电  感8Ω1
电  感390UH1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW542
稳压二极管2CW761
晶  振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开  关 4
喇  叭8Ω/0.2W1
继 电 器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译  码  器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
直流电表10MA1
直流电表200MA1
直流电表1V1
直流电表15V1
直流电表±100UA1
工          具
万 用 表MF471
尖 嘴 钳 1
螺 丝 刀 3
剥 线 钳 1
连 接 线 若 干
其          他
实验台 1台
实验桌 1张
防腐皮 1块
凳子 2张


HYD-19D · 通用智能型电工电子电拖三合一实验台

HYD-19D通用智能型电工电子电拖三合一实验台 一、本产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工…

HYD-19D通用智能型电工电子电拖三合一实验台


一、本产品的特点：实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。该设备是电工、电子、电力拖动三门课程综合实验设备，可完成电工学、电工原理、电子技术、电力拖动控制线路等课程近400项实验。所有的元器件均已装在元件盒上（内），元件盒盒体透明，盒内元件一目了然，非常直观。元件盒盖印元件符号，符号线条美观、清晰，盒盖与盒体的结构采用较科学的压卡式结构，维修拆装非常方便。实验台桌中央配置通用电路板(注塑而成)。尺寸为90X35cm，表面均布有九孔一组互相通电插孔。元件盒在其上拼插成实验电路，具有使用方便、灵活、插拔自如等特点。所有带电部位均隐蔽，实验安全可靠，局部跨线由插块来实现，连成的实验电路直观、清楚。元器件放置在实验桌下面左右抽屉内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。三套设备合为一体，有效地提高实验室的利用率和经济效益。二、适用范围：适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。三、实验台及操作桌结构：
1．实验台外壳尺寸：123×35×20cm       2．三相保险座3．三相电源输入指标4．总开关：实验台电源总开关，带漏电、过载保护5．试验按钮：试验漏电开关漏电功能6．电源输入指示1只7．电源输出指示3只(红、绿、黄三色)8．交流电压表：指示输出线电压9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示12．O/I开关：三相四线电源输出控制(提高安全系数)13．接线座2只：B单元交流低压电源输出   14．电表(2A)：B单元交流电流指示          15．旋钮：B单元3-24V交流低压选择输出   16．开关：C单元双路直流稳压电源开关     17．旋钮：C单元双路Ⅰ路稳流调节         18．旋钮：C单元双路Ⅱ路稳流调节         19．接线座2只：C单元Ⅰ路直流稳压输出   20．保险座：C单元双路稳压电源保险       21．电表4只：双路稳压电源电压、电流指示     22．接线座：D单元直流5V稳压输出23．电表：D单元电流0.5V输出指示        24．开关1：控制各低压交流电、信号源      25．开关2：控制E单元交直流调压电源      26．电表：E单元交流电压输出指示         27．接线座4只：E单元交流、直流输出口    28．旋钮：E单元0～240V电压调节29．插座：G单元220V输出插座30．旋钮：音频功率放大器音量调节31．接线座2只：音频信号输入32．按钮：单次脉使能开关33．接线座3只：单次脉冲输出口34．电表：函数发生器正弦波输出电压指示35．旋钮：正弦波输出三级衰减幅度粗调36．旋钮：正弦波输出口37．接线座：正弦波输出口38．旋钮：矩形波输出幅度调节39．接线座：三角波输出口40．旋钮：函数信号发生器频率细调41．接线座：矩形波输出口42．旋钮：函数信号发生器五级频率粗调43．电表：函数发生器输出频率指示44．万用表：500型45．智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。46．直流电机Ia、If指示：2只500mA直流电表47．直流电源：0-220V输出，直流电机工作电源48．直流电机调速环节：Ra、RF调节装置49．实验桌面尺寸：160×70cm50．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验51．储存板：放置元件盒52．左储存柜：放置储存板（带门锁）53．抽屉：放置常用工具54．右储存柜：放置储存板（带门锁）55．示波器：型号不限（用户自备）56．工具
四、实验台主要技术指标：1、输入工作电源：三相四线2、输出电源及信号A单元：三相四线B单元：交流3、6、9、12、15、18、24VC单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出电流为2A，具有预 设式限流保护功能。电压稳定度：<10-2           负载稳定度：<10-2           纹波电压：<5mvD单元：直流稳压5V，电流0.5AE单元：交直流电压0～240V连续可调，电流2AF单元：220V电压输出，供外接仪器使用。 3、单次脉冲源：每次均可输出一对正负脉冲4、函数信号发生器（正弦波、三角波、矩形波）①频率范围：5HZ-550KHZ分五个频段②频率指示：由HZ表直接读出③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V                   三级衰减：0db、20db、40db具有连续细调　　　　　　　　   矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调　　　　　　　　   三角波：5HZ-550KHZ>１V5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。7、绝缘电阻：>5MΩ8、漏电保护：漏电动作电流≤30mA五、结构与配备1、实验桌:一台二座，桌外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下部是元件储存柜，放置元器件。  2、实验台:（同XDT-18C通用智能型电工、电子实验室成套设备），学生实验桌及示教控制台各配备一台。3、示教控制台:1台示教控制台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150×70cm，用于讲解、演示。4、器材配备: 26台三相180W电动机，26只时间继电器，26只热继电器，78只交流接触器，156只交直流电表，13只万用表，39只指示灯，42只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳、螺丝刀、尖嘴钳等工具。5、用户自备器材：示波器(型号不限)，晶体管毫伏表等。五、实验项目　（1）电工实验　　　　　　　
1．电工测量仪表的使用　　　　　　　  2．常用元件的识别与检测　　　　　　   3．线性元件与非线性元件的伏安特性     4．电源的外特性　　　　　　　         5．电位值、电压值的测定　　　　       6．电流表和电压表的扩程　　　　　　　 7．基尔霍夫定律的验证　　　　        8．验征楞次定律9．迭加原理与互易定理的验证　　　　　10．戴维南定理与诺顿定理的验征　　　　11．电压源与电流源的等效变换　　　　　12．受控源特性的研究　　　　　　　　　13．一阶电路实验　　　　　　　　　　　14．二阶电路的过渡过程15．研究LC元件在直流和交流电路中的特性16．负载获得功率的条件17．交流电路参数的测量18．正弦交流电路中RLC元件的特性19．RL及RC串联电路实验20．RLC串联谐振电路21．日光灯电路的连接及功率因数改善22．三相负载的星、三角接法23．三相电路及功率的测量24．R-C选频网络的研究25．二端口网络研究　26．单相变压器实验　　　　　　         27．互感电路实验28．三相异步电动机的使用与起动29．三相电动机继电接触控制的基本电路30．三相电动机Y一△起动控制实验31．三相电动机的顺序控制实验32．三相电动机能耗制动控制实验
利用上述32项实验的元器件也可完成下面电路实验
33．简单的电路　　　　　　　　　　　34．电路中各点电位与参考点的选择　　  35．电阻的串联　　　　　　　　　　　　36．电阻的并联　　　　　　　　　　　　37．电阻的混联　　　　　　　　　　　　38．电阻分压器电路　　　　　　　　　　39．全电路欧姆定律　　　　　　　　　　40．电桥的应用与平衡条件　　　　　　  41．节点电压法　　　　　　　　　　　  42．回路电压法　　　　　　　          43．支路电流法　　　　　　　　　　　　44．RCL并联电路　　　　 　　　      45．串联电路　　　　　　　　　        46．变压器结构及工作原理　　　　　    47．基尔霍夫第一定律　　　　　　　　　48．基尔霍夫第二定律　　　　　　　　　49．日光灯电路原理　　               50．扩大电压表量程　　　　　　　　　 51．扩大电流表量程                       52．RC电路的过度过程　　　　　　　 　53．RL过渡过程　　　　　　　　　　  54．电容的串联电路　　　　　　　　　55．电容的并联电路　　　56．电容器的充放电57．电容器在交直流中的作用58．条形磁铁在线圈中的运动59．电容的混联60．纯电阻、电感、电容电路61．磁耦合线圈的顺串62．磁耦合线圈的反串63．欧姆表的工作原理64．双联开关二地控制65．用示波器观察磁滞回线66．磁路欧姆定律67．两线圈的互感及同名端68．互感耦合69．提高功率因数的方法70．单相电路功率的测量71．收录机电源电路72．滤波电路73．电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。74．三相异步电机闸刀控制正转实验75．具有过载保护的控制线路76．按钮控制的正反转控制线路77．接触器控制星一三角降压起动控制线路
（2）电子实验
1．晶体二极管的特性及检测 　　　　　　          2．晶体三极管输入输出特性            3．低频小信号电压放大器              4．直接耦合两级放大器                5．RC耦合两级放大器                 6．负反馈对放大器性能的影响          7．变压器耦合推挽功率放大器              8．互补对称推挽功率放大器(OTL)      9．单相半波整流                      10．单相全波整流                        11．单相桥式整流                       12．单相桥式整流滤波                   13．单结晶体管特性                                        14．单结晶体管触发电路               15．晶闸管简单测试及可控整流电路                     16．场效应管测试                     17．串联型稳压电压                    18．差动放大电路的研究                        19．集成运放参数的测试               20．集成运放减法电路                21．集成运放加法电路                                22．集成运放积分电路利用上述44项实验元器件也可完成面实验45．P-N结单向导电特性46．三权管ICBO的测量电路47．三极管ICEO的测量电路 48．三极管电流放大    　49．三极管的VA特性             　  50．带负载的单级小信号电压放大51．电压负反馈偏置电路52．分压式电流负反馈偏置电路53．用热敏电阻稳定工作点             54．用二极管稳定工作点               55．分析Ce对低频特性的影响          56．共基极放大实验电路         　    57．共集电极放大实验电路             58．共源极基本放大电路               59．场效应管自给偏压放大电路60．场效应管分压式自偏压电路61．场效应管共漏极电路62．场效应管共栅极电路63．单管阻容放大电路                 64．基本直流放大电路                 65．用电阻提高后级发射极电位         66．用稳压管提高后级发射极电位      67．变压器耦合放大电路               68．甲类功率放大电路                 69．乙类功率放大电路                70．串联电流负反馈                   71．串联电压负反馈电路               72．并联电压负反馈电路               73．并联电流负反馈电路               74．两级放大电路中的负反馈           75．射极输出电路                     76．自举射极输出电路77．用电容衰减高频电压　　　　　　　78．用负反馈消除自激振荡79．电池监视电路80．场效应管、三极管组成放大电路81．PNP-NPN直接耦合放大电路82．共基共射放大电路83．晶体管开关作用84．液位光电控制85．简单的温控电路86．模拟光控简易路灯自动开关电路87．RC移相振荡器88．双T选频网络89．双T选频网络组成的振荡器90．变压器反馈式振荡电路91．场效应管变压器反馈式振荡电路92．防盗报警电路93．串联型晶体振荡电路94．互补音频振荡讯响器95．报警讯响器96．音乐门铃电路97．电子报警器电路98．差动放大电路的基本形式99．电子门铃电路100．准互补对称电路101．三管OTL互补对称电路102．长尾式差动放大电路103．差动输入单端输出104．单端输入双端输出105．单端输入单端输出106．双电源式长尾差动放大电路107．差动式放大器实验电路108．具有恒流源的差动放大电路措施109．单端输出差动放大电路的温讽分析110．闪光器电路111．运算放大器的基本接法112．电流差动式运放用作交流比例放大113．Vos的简易测量方法114．Aos的简易测量方法　　　　　　　 115．Aod的简易测量方法　　　　 116．共模抑制比Cmrr的简易测试           117．共模输入电UIcm的简易测试118．Yopp的简易测试119．SR的测量方法120．基本同相放大接法121．运放构成的LC振荡器 122．电热杯调温电路123．引到反向端输入调零措施          124．引到同向端输入调零指施125．为使电值不致过大的接法          126．利用三极管的基极电流实现Ios的温度补偿                    127．利用T型网络提高等效反馈电阻  　128．使互补管工作在甲乙类扩大输出电流的措施                       129．对电容负载进行校正时措施　　　　130．反相输入保护措施131．同相输入保护措施  　　　        132．利用稳压管保护器件   　　　　　 133．电源极性错接的保护  　　　      134．电源启动瞬间过压保护　　　　    135．二极管检波电路     　　　 　    136．利用PN结的温度系数测量温度的电路原理                      137．双二极管限幅器138．反相运放基本电路   　　　       139．可变比例放大      　　　        140．同相运放基本电路  　　　        141．电压/电流变换电路 　　　        142．电流/电压变换电路23．集成运放微分电路24．集成运放文氏正弦波振荡器25．电容三点式振荡器26．电感三点式振荡器27．集成稳压电路28．无稳态电路（多谐振荡器）29．施密特触发器30．集成与门逻辑功能测试31．集成非门电路逻辑功能测试32．集成或门电路逻辑功能测试33．集成与非门逻揖功能测试34．CMOS门电路的测试35．基本RS触发器36．JK触发器37．D触发器38．555时基电路的应用（方波发生器)39．二一十进制计数器40．二一十进制8421译码器 41．加法器42．减法器43．用集成与非门构成单稳态触发器 44．组合逻辑电路 143．电压跟随器       　　　         144．差动放大基本电路  　　　        145．运算放大器的差动输　　　     　 146．反相输入求和运算    　　　      147．同相输入求和运算  148．双端输入求和运算149．基本积分电路150．EG考滤泄漏阻对的积分运算电路　151．提高积分时间常数的措施152．快速积分电路153．模拟一阶微分方程电路154．模拟二阶微分方程电路155．基本微分电路156．实用微分电路157．利用间接方法得到近似微分158．基本对数运算电路159．利用三极管的对数特性组成对数运算电路160．反对数放大的基本电路161．Vo正比于VxVy电路162．简单的过零此较电路163．具有滞迥特性的比较电路164．双限比较电路165．利用二级管作为上限检测幅度选择电路166．双限三态比较电路167．下限检幅选择电路168．基本采样保护电路169．RC无源网终的低通滤波电路170．滤波电路接到组件的同相输入端171．滤波电路接到组件的反相输入端172．简单二阶RC滤波电路173．典型RC有源滤波电路174．两阶有源滤波电路175．多路反馈二级有源滤波电路176．典型二阶高通有源滤波电路177．基本带通滤波电路178．典型带通滤波电路179．用双T网络组成的带阻滤波180．输出限幅的反相器181．实用差值运算放大器182．矩形波振荡电路183．阻容移相触发电路184．电热褥调温装置185．宽度可调的矩形波发生器186．简单的锯齿波发生器             187．幅频可调的锯齿波发生器          188．单相桥式整流常用画法电路        189．全波整流电路的反向峰值电压  190．电容滤波电路                    191．电容滤波带电阻负载　　 　　　   192．全波整流电容滤波电路193．RC滤波电路194．多段RC滤波电路       　  　　  195．基本的LC滤波电路      　　　   196．T型滤波电路           　　　    197．二倍压整流电路        　　　    198．三倍压整流电路        　　　    199．基本稳压管稳压电路     　　   　200．基本调整管稳压电路    　　　    201．具有放大环节的稳压电路 　　　   202．调整管稳流电路  　　　          203．电子滤波器       　　　         204．串联稳压电路　205．并联稳压电路206．电子器　　　       207．三端集成稳压电路208．正电源输出可调的集成稳压电路209．单相全波可控整流210．硅稳压管稳压电路211．单相半波可控整流212．单相桥式半控整流213．充电用硅整流器原理214．感性负载对晶闸管的影响215．晶闸管触发导通试验216．反电动势负载晶闸管电路217．简易电子调压电路218．测试单结管分压比n219．单结管振荡电路220．单结管触发应用电路221．二极管"与"门电路222．三极管"或"门电路223．与逻辑形象化224．或逻辑形象化225．非逻辑形象化226．三极管"非"门227．三极管"与非"门228．三极管"或非"门229．三扳管双稳态电路230．三极管单稳态电路231．三极管多谐振荡电路232．置位触发电路233．射极耦合双稳态234．对称式多谐振荡器235．环形多谐振荡器236．微分型单稳态电路237．集成施密特电路238．矩形波发生器239．单脉冲电路240．连续脉冲发生器
通用智能型电工、电子、电拖实验室成套设备元件清单（每台）
电工电子部分
元 件 名 称型   号数   量备   注
电  阻0.5Ω11/2W
电  阻1Ω11/2W
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/8W
电  阻150Ω11/8W
电  阻200Ω11/8W
电  阻300Ω21/8W
电  阻330Ω21/8W
电  阻430Ω11/8W
电  阻470Ω11/8W
电  阻510Ω21/8W
电  阻680Ω21/8W
电  阻820Ω21/8W
电  阻1K31/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻2.4K21/8W
电  阻2.7K11/8W
电  阻3.3K31/8W
电  阻3.9K11/8W
电  阻4.7K11/8W
电  阻5.1K11/8W
电  阻6.8K21/8W
电  阻10K41/8W
电  阻13K11/8W
电  阻20K21/8W
电  阻39K21/8W
电  阻51K11/8W
电  阻100K21/8W
电  阻200K11/8W
电  阻1M11/8W
电  阻10M11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器4.7K11/2W
电 位 器10K11/2W
电 位 器22K11/2W
电 位 器100K11/2W
电 位 器470K21/2W
电解电容1μF116V
电解电容10μF316V
电解电容47μF316V
电解电容220μF135V
电解电容470μF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01μF363V
瓷片电容0.1μF163V
瓷片电容0.47μF163V
瓷片电容2μF1250V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V.24V18W
电  感8Ω1
电  感390UH1
电感(镇流器)8W1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW541
稳压二极管2CW761
晶 振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开 关 4
喇 叭8Ω/0.2W1
继电器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
灯  泡220V/15W12自    备
灯  座 12
条形磁铁 1
原副线圈 1
直流电表5MA1
直流电表10MA1
直流电表50MA3
直流电表200MA1
直流电表1V1
直流电表15V1
直流电表±100UA1
交流电表500MA3
日光灯管8W1
日光灯座 2
起 动 器 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译 码 器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
电力拖动部分
保地区险管2A6只
交流接触器CJ10—10 A 380V6个
按钮﹣红LA19﹣112个
按钮﹣绿LA19﹣114个
三相闸刀380V   15A1个
三相双投闸刀380V   15A1个
热继电器JRO﹣20/32个
时间继电器JS7﹣2A   380V2个
倒顺开关KO﹣380V  10A1个
行程开关LX19﹣0014个
指 示 灯XD﹣53个
电  阻RX﹣510Ω/30W3个
钮子开关KN1×23个
变 压 器BK25W380V/6.3V.36V1个
电 动 机△接 380V2台
工       具
尖 嘴 钳 1把
螺 丝 刀 3把
剥 线 钳 1把
导  线BV1.13mm2若  干米
万 用 表MF471只
工     作     台
实 验 台 1台
桌  子 1张
凳  子 2张
防 腐 皮 1块


HYD-98A · 通用电工电子电力拖动(带直流电机)实验台

HYD-98A通用电工电子电力拖动(带直流电机)实验台 一、产品的特点 ： 实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。 二、适用范围…

HYD-98A通用电工电子电力拖动(带直流电机)实验台

一、产品的特点：实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。二、适用范围：适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。三、实验台及操作桌结构：
1．实验台外壳尺寸：123×35×20cm       2．三相保险座3．三相电源输入指标4．总开关：实验台电源总开关，带漏电、过载保护5．试验按钮：试验漏电开关漏电功能6．电源输入指示1只7．电源输出指示3只(红、绿、黄三色)8．交流电压表：指示输出线电压9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示12．O/I开关：三相四线电源输出控制(提高安全系数)13．接线座2只：B单元交流低压电源输出   14．电表(2A)：B单元交流电流指示         15．旋钮：B单元3-24V交流低压选择输出   16．开关：C单元双路直流稳压电源开关     17．旋钮：C单元双路Ⅰ路稳流调节         18．旋钮：C单元双路Ⅱ路稳流调节         19．接线座2只：C单元Ⅰ路直流稳压输出   20．保险座：C单元双路稳压电源保险       21．电表4只：双路稳压电源电压、电流指示     22．接线座：D单元直流5V稳压输出23．电表：D单元电流0.5V输出指示        24．开关1：控制各低压交流电、信号源      25．开关2：控制E单元交直流调压电源      26．电表：E单元交流电压输出指示         27．接线座4只：E单元交流、直流输出口    28．旋钮：E单元0～240V电压调节29．插座：G单元220V输出插座30．旋钮：音频功率放大器音量调节31．接线座2只：音频信号输入32．按钮：单次脉使能开关33．接线座3只：单次脉冲输出口34．电表：函数发生器正弦波输出电压指示35．旋钮：正弦波输出三级衰减幅度粗调36．旋钮：正弦波输出口37．接线座：正弦波输出口38．旋钮：矩形波输出幅度调节39．接线座：三角波输出口40．旋钮：函数信号发生器频率细调41．接线座：矩形波输出口42．旋钮：函数信号发生器五级频率粗调43．电表：函数发生器输出频率指示44．万用表：500型45．智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。（XDT-18B通用电子实验台无此功能）46．直流电机Ia、If指示：2只500mA直流电表47．直流电源：0-220V输出，直流电机工作电源48．直流电机调速环节：Ra、RF调节装置49．实验桌面尺寸：160×70cm50．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验51．储存板：放置元件盒52．左储存柜：放置储存板（带门锁）53．抽屉：放置常用工具54．右储存柜：放置储存板（带门锁）55．示波器：型号不限（用户自备）56．工具
四、实验台主要技术指标：1、输入工作电源：三相四线2、输出电源及信号A单元：三相四线B单元：交流3、6、9、12、15、18、24VC单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出电流为2A，具有预 设式限流保护功能。电压稳定度：<10-2           负载稳定度：<10-2           纹波电压：<5mvD单元：直流稳压5V，电流0.5AE单元：交直流电压0～240V连续可调，电流2AF单元：220V电压输出，供外接仪器使用。 3、单次脉冲源：每次均可输出一对正负脉冲4、函数信号发生器（正弦波、三角波、矩形波）①频率范围：5HZ-550KHZ分五个频段②频率指示：由HZ表直接读出③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V                   三级衰减：0db、20db、40db具有连续细调　　　　　　　　   矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调　　　　　　　　   三角波：5HZ-550KHZ>１V5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。7、绝缘电阻：>5MΩ8、漏电保护：漏电动作电流≤30mA五、结构、配备及实验项目研制本产品的意义：该设备是在“HYD-18D 通用电工、电子、电力拖动实验室成套设备”的基础上增加了直流电机的调速环节，直流实验电机等，除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把电工学、电工原理、电子技术、电力拖动控制线路、直流电机实验有机的融于一体，大大节省实验室，节省管理人员，节省资金。大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。该设备是学校一步到位、上规模、上档次的理想选择。（一）结构与配备：1、实验桌:见彩图14页，一台二座，桌子外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下都是元件储存柜，放置元器件。  2、实验台:在HYD-18C通用电工、电子实验室成套设备的基础上增加直流电机调速环节，Ia、If指示环节，0～220V直流电源。学生实验桌及示教控制台各配备一台。3、示教控制台:1台示教控制台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150cm×70cm，用于讲解、演示。4、器材配备:26台三相180W电动机，13台直流电机100W，26只时间继电器，78只交流接触器，156只交直流电表，13只MF-500型万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳、螺丝刀、尖嘴钳等工具。5、用户自备器材：示波器(型号不限)，晶体管毫伏表等。
通用电工、电子、电拖（带直流电机）四合一实验室元件清单（每台）
电工电子部分
元 件 名 称型   号数   量备   注
电  阻0.5Ω11/2W
电  阻1Ω11/2W
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/8W
电  阻150Ω11/8W
电  阻200Ω11/8W
电  阻300Ω21/8W
电  阻330Ω21/8W
电  阻430Ω11/8W
电  阻470Ω11/8W
电  阻510Ω21/8W
电  阻680Ω21/8W
电  阻820Ω21/8W
电  阻1K31/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻2.4K21/8W
电  阻2.7K11/8W
电  阻3.3K31/8W
电  阻3.9K11/8W
电  阻4.7K11/8W
电  阻5.1K11/8W
电  阻6.8K21/8W
电  阻10K41/8W
电  阻13K11/8W
电  阻20K21/8W
电  阻39K21/8W
电  阻51K11/8W
电  阻100K21/8W
电  阻200K11/8W
电  阻1M11/8W
电  阻10M11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器4.7K11/2W
电 位 器22K11/2W
电 位 器10K11/2W
电 位 器100K11/2W
电 位 器470K21/2W
电解电容1uF116V
电解电容10uF316V
电解电容47uF316V
电解电容220uF135V
电解电容470uF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01uF363V
瓷片电容0.1uF163V
瓷片电容0.47uF163V
瓷片电容2uF1250V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V.24V18W
电  感8Ω1
电  感390μH1
电感(镇流器)8W1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW541
稳压二极管2CW761
晶 振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开 关 4
喇 叭8Ω/0.2W1
继电器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
灯  泡220V/15W12自    备
灯  座 12
条形磁铁 1
原副线圈 1
直流电表5MA1
直流电表10MA1
直流电表50MA3
直流电表200MA1
直流电表1V1
直流电表15V1
直流电表±100UA1
交流电表500MA3
日光灯管8W1
日光灯座 2
起 动 器 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译 码 器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
电力拖动部分
元 件 名 称型   号数   量备   注
保地区险 管2A6只
交流接触器CJ10—10 A 380V6个
按钮﹣红LA19—112个
按钮﹣绿LA19—114个
三相闸刀380V   15A1个
三相双投闸刀380V   15A1个
热继电器JRO—20/32个
时间继电器JS7—2A   380V2个
倒顺开关KO—380V  10A1个
行程开关LX19—0014个
指 示 灯XD—53个
电  阻RX—510Ω/30W3个
钮子开关KN1×23个
变 压 器BK25W380V/6.3V.36V1个
电 动 机△接380V2台
直流电机100W1台
工         具
尖 嘴 钳 1把
螺 丝 刀 3把
剥 线 钳 1把
导  线BV1.13mm2若    干米
万 用 表MF471只
工      作      台
实 验 台 1台
桌  子 1张
凳  子 2张
防 腐 皮 1块


HYD-18C · 通用电工电子实验室设备

HYD-18C型通用电工电子实验室设备 产品说明： ●本产品的特点： 电工电子实验台具有较完善的安全保护措施，较齐全的功能(详见电工电子实验台结构简介)。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻…

HYD-18C型通用电工电子实验室设备


产品说明：
●本产品的特点：
　　电工电子实验台具有较完善的安全保护措施，较齐全的功能(详见电工电子实验台结构简介)。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
●适用范围：
　　 适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。
●实验室设备的电工电子实验台及操作桌结构：
1、 实验台外壳尺寸：123×35×20cm
2、三相保险座
3、三相电源输入指标
4、总开关：实验台电源总开关，带漏电、过载保护
5、试验按钮：试验漏电开关漏电功能
6、电源输入指示1只
7、电源输出指示3只(红、绿、黄三色)
8、交流电压表：指示输出线电压
9、电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10、接线座5只：A单元三相四线及地线输出
11、电流表W相电流输出指示
12、O/I开关：三相四线电源输出控制(提高安全系数)
13、接线座2只：B单元交流低压电源输出
14、电表(2A)：B单元交流电流指示
15、旋钮：B单元3-24V交流低压选择输出
16、开关：C单元双路直流稳压电源开关
17、旋钮：C单元双路Ⅰ路稳流调节
18、旋钮：C单元双路Ⅱ路稳流调节
19、接线座2只：C单元Ⅰ路直流稳压输出
20、保险座：C单元双路稳压电源保险
21、电表4只：双路稳压电源电压、电流指示
22、接线座：D单元直流5V稳压输出
23、电表：D单元电流0.5V输出指示
24、开关1：控制各低压交流电、信号源
25、开关2：控制E单元交直流调压电源
26、电表：E单元交流电压输出指示
27、接线座4只：E单元交流、直流输出口
28、旋钮：E单元0～240V电压调节
29、插座：G单元220V输出插座
30、旋钮：音频功率放大器音量调节
31、接线座2只：音频信号输入
32、按钮：单次脉使能开关
33、接线座3只：单次脉冲输出口
35、旋钮：正弦波输出三级衰减幅度粗调
36、旋钮：正弦波输出口
37、接线座：正弦波输出口
38、旋钮：矩形波输出幅度调节
39、接线座：三角波输出口
40、旋钮：函数信号发生器频率细调
41、接线座：矩形波输出口
42、旋钮：函数信号发生器五级频率粗调
43、电表：函数发生器输出频率指示
44、万用表：500型
45、直流电机Ia、If指示：2只500mA直流电表
46、直流电源：0-220V输出，直流电机工作电源。
47、直流电机调速环节：Ra、RF调节装置
48、实验桌面尺寸：160×70cm
59、通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
50、储存板：放置元件盒
51、左储存柜：放置储存板(带门锁)
52、抽屉：放置常用工具
53、右储存柜：放置储存板(带门锁)
54、示波器：型号不限(用户自备)
55、工具
注：45、46、47三项功能仅在“电工、电子、电拖(带直流电机 )实验台”上有。
● 实验台主要技术指标：
一、输入工作电源：三相四线
二、输出电源及信号
1、 A单元：三相四线
2、 B单元：交流3、6、9、12、15、18、24V
3、 C单元：双路恒流稳压电源(具有过载及短路保护功能)，二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出电流为2A，具有预 设式限流保护功能。电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv
4、 D单元：直流稳压5V，电流0.5A
5、 E单元：交直流电压0～240V连续可调，电流2A
6、 F单元：220V电压输出，供外接仪器使用。
三、单次脉冲源：每次均可输出一对正负脉冲
四、函数信号发生器(正弦波、三角波、矩形波)
1、频率范围：5HZ-550KHZ分五个频段
2、频率指示：由HZ表直接读出
3、电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V 三级衰减：0db、20db、40db具有连续细调矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调　　　　　三角波：5HZ-550KHZ>１V
五、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
六、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。
七、绝缘电阻：>5MΩ
八、漏电保护：漏电动作电流≤30mA
●结构与配备
(一) 实验桌：12台学生实验桌，一台两座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔电路板(尺寸：35×90cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面(如需在桌上放置电动机、焊接等)。桌下部是元件储存柜，放置实验元器件。
(二) 示教控制台：1台示教控制台，分别控制12台学生台的电源。通用电路板演示屏立在实验台上，演示屏尺寸为160×70cm。用于讲解、演示。
(三) 实验台：13台，学生实验桌及示教控制台上各配1台。
(四) 器材配备：13台180W电动机，26只时间继电器，26只热继电器，65只交流接触器，156只交直流电表，13只万用表，13套剥线钳、螺丝刀等工具，13套实验所需电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成电路、集成座、可控硅、逻辑电平开关及逻辑电平指示、传感器件等元件盒(元件已装在元件盒内)。
(五) 用户自备器材：示波器(型号不限)，晶体管毫伏表，滑线变阻器等。
●实验项目
电工实验部分
1、电工测量仪表的使用
2、常用元件的识别与检测
3、线性元件与非线性元件的伏安特性
4、电源的外特性
5、电位值、电压值的测定
6、电流表和电压表的扩程
7、基尔霍夫定律的验证
8、验征楞次定律
9、迭加原理与互易定理的验证
10、戴维南定理与诺顿定理的验征
11、电压源与电流源的等效变换
12、受控源特性的研究
13、一阶电路实验
14、二阶电路的过渡过程
15、研究LC元件在直流和交流电路中的特性
16、负载获得功率的条件
17、交流电路参数的测量
18、正弦交流电路中RLC元件的特性
19、RL及RC串联电路实验
20、RLC串联谐振电路
21、日光灯电路的连接及功率因数改善
22、三相负载的星、三角接法
23、三相电路及功率的测量
24、R-C选频网络的研究
25、二端口网络研究
26、单相变压器实验
27、互感电路实验
28、三相异步电动机的使用与起动
29、三相电动机继电接触控制的基本电路
30、三相电动机Y一△起动控制实验
31、三相电动机的顺序控制实验
32、三相电动机能耗制动控制实验
利用上述32项实验的元器件也可完成下面电路实验
33、简单的电路
34、电路中个电位与参考点的选择
35、电阻的串连
36、电阻的并联
37、电阻分压器电路
38、电阻的混连
39、全电路欧姆定律
40、电桥的应用与平衡条件
41、节点电压法
42、回路电压法
43、支路电流法
44、RCL并联电路
45、串连电路
46、变压器结构及工作原理
47、基尔霍夫第一定律
48、基尔霍夫第二定律
49、日光灯电路原理
50、扩大电压表量程
51、扩大电流表量程
52、RC电路的过度过程
53、RL过渡过程
54、电容的串联电路
55、电容的并联电路
56、电容器的充放电
57、电容器在交直流中的作用
58、条形磁铁在线圈中的运动
59、电容的混联
60、纯电阻、电感、电容电路
61、磁耦合线圈的顺串
62、磁耦合线圈的反串
63、欧姆表的工作原理
64、双联开关二地控制
65、用示波器观察磁滞回线
66、磁路欧姆定律
67、两线圈的互感及同名端
68、互感耦合
69、提高功率因数的方法
70、单相电路功率的测量
71、收录机电源电路
72、滤波电路
73、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。
74、三相异步电机闸刀控制正转实验
75、具有过载保护的控制线路
76、按钮控制的正反转控制线路
77、接触器控制星一三角降压起动控制线路
电子实验部分
1·晶体二极管的特性及检测
2·晶体三极管输入输出特性
3·低频小信号电压放大器
4·直接耦合两级放大器
5·RC耦合两级放大器
6·负反馈对放大器性能的影响
7·变压器耦合推挽功率放大器
8·互补对称推挽功率放大器(OTL)
9·单相半波整流
10·单相全波整流
11·单相桥式整流
12·单相桥式整流滤波
13·单结晶体管特性
14·单结晶体管触发电路
15·晶闸管简单测试及可控整流电路
17·串联型稳压电压
18·差动放大电路的研究
19·集成运放参数的测试
20·集成运放减法电路
21·集成运放加法电路
22·集成运放积分电路
23·集成运放微分电路　　　　　　
24·集成运放文氏正弦波振荡器
25·电容三点式振荡器
26·电感三点式振荡器
27·集成稳压电路
28·无稳态电路（多谐振荡器）
29·施密特触发器　　
30·集成与门逻辑功能测试
31·集成非门电路逻辑功能测试
32·集成或门电路逻辑功能测试
33·集成与非门逻揖功能测试
34·CMOS门电路的测试
35·基本RS触发器　　　　　　　　　　
36·JK触发器
37·D触发器　　　　　　　　
38·555时基电路的应用（方波发生器)
39·二一十进制计数器
40·二一十进制8421译码器　　　　
41·加法器
42·减法器
43·用集成与非门构成单稳态触发器　　　　　　　　
44·组合逻辑电路
利用上述44项实验元器件也可完成下面实验
45·P-N结单向导电特性
46·三权管ICBO的测量电路
47·三极管ICEO的测量电路
48·三极管电流放大
49·三极管的VA特性
50·带负载的单级小信号电压放大
51·电压负反馈偏置电路
52·分压式电流负反馈偏置电路
53·用热敏电阻稳定工作点
54·用二极管稳定工作点
55·分析Ce对低频特性的影响
56·共基极放大实验电路
57·共集电极放大实验电路
58·共源极基本放大电路
59·场效应管自给偏压放大电路
60·场效应管分压式自偏压电路
61·场效应管共漏极电路
62·场效应管共栅极电路
63·单管阻容放大电路
64·基本直流放大电路
65·用电阻提高后级发射极电位
66·用稳压管提高后级发射极电位
67·变压器耦合放大电路
68·甲类功率放大电路
70·串联电流负反馈
71·串联电压负反馈电路
72·并联电压负反馈电路
73·并联电流负反馈电路
74·两级放大电路中的负反馈
75·射极输出电路
76·自举射极输出电路
77·用电容衰减高频电压
78·用负反馈消除自激振荡
79·电池监视电路
80·场效应管、三极管组成放大电路
81·PNP-NPN直接耦合放大电路
82·共基共射放大电路
83·晶体管开关作用
84·液位光电控制
85·简单的温控电路
86·模拟光控简易路灯自动开关电路
87·RC移相振荡器
88·双T选频网络
89·双T选频网络组成的振荡器
90·变压器反馈式振荡电路
91·场效应管变压器反馈式振荡电路
92·防盗报警电路
93·串联型晶体振荡电路
94·互补音频振荡讯响器
95·报警讯响器
96·音乐门铃电路
97·电子报警器电路
98·差动放大电路的基本形式
99·电子门铃电路
100·准互补对称电路
101·三管OTL互补对称电路
102·长尾式差动放大电路
103·差动输入单端输出
104·单端输入双端输出
105·单端输入单端输出
106·双电源式长尾差动放大电路
107·差动式放大器实验电路
108·具有恒流源的差动放大电路措施
109·单端输出差动放大电路的温度分析
110·闪光器电路
111·运算放大器的基本接法
112·电流差动式运放用作交流比例放大
113·Vos的简易测量方法
114·Aos的简易测量方法
115·Aod的简易测量方法
116·共模抑制比Cmrr的简易测试
117·共模输入电UIcm的简易测试
118·Yopp的简易测试
119·SR的测量方法
120·基本同相放大接法
121·运放构成的LC振荡器
122·电热杯调温电路
123·引到反向端输入调零措施
124·引到同向端输入调零指施
125·为使电值不致过大的接法
126·利用三极管的基极电流实现对Ios的温度补偿
127·利用T型网络提高等效反馈电阻
128·使互补管工作在甲乙类扩大输出电流的措施
129·对电容负载进行校正时措施
130·反相输入保护措施
131·同相输入保护措施
132·利用稳压管保护器件
133·电源极性错接的保护
134·电源启动瞬间过压保护
135·二极管检波电路
136·利用PN结的温度系数测量温度的电路原理
137·双二极管限幅器
138·反相运放基本电路
139·可变比例放大
140·同相运放基本电路
141·电压/电流变换电路
142·电流/电压变换电路
143·电压跟随器
144·差动放大基本电路
145·运算放大器的差动输
146·反相输入求和运算
147·同相输入求和运算
148·双端输入求和运算
149·基本积分电路
150·EG考滤泄漏阻对的积分运算电路　
151·提高积分时间常数的措施
152·快速积分电路
153·模拟一阶微分方程电路
154·模拟二阶微分方程电路
155·基本微分电路
156·实用微分电路
157·利用间接方法得到近似微分
158·基本对数运算电路
159·利用三极管的对数特性组成对数运算电路
160·反对数放大的基本电路
161·Vo正比于VxVy电路
162·简单的过零此较电路
163·具有滞迥特性的比较电路
164·双限比较电路
165·利用二级管作为上限检测幅度选择电路
166·双限三态比较电路
167·下限检幅选择电路
168·基本采样保护电路
169·RC无源网终的低通滤波电路
170·滤波电路接到组件的同相输入端
171·滤波电路接到组件的反相输入端
172·简单二阶RC滤波电路
173·典型RC有源滤波电路
174·两阶有源滤波电路
175·多路反馈二级有源滤波电路
176·典型二阶高通有源滤波电路
177·基本带通滤波电路
178·典型带通滤波电路
179·用双T网络组成的带阻滤波
180·输出限幅的反相器
181·实用差值运算放大器
182·矩形波振荡电路
183·阻容移相触发电路
184·电热褥调温装置
185·宽度可调的矩形波发生器
186·简单的锯齿波发生器
187·幅频可调的锯齿波发生器
188·单相桥式整流常用画法电路
189·全波整流电路的反向峰值电压
190·电容滤波电路
191·电容滤波带电阻负载
192·全波整流电容滤波电路
193·RC滤波电路
194·多段RC滤波电路
195·基本的LC滤波电路
196·T型滤波电路
197·二倍压整流电路
198·三倍压整流电路
199·基本稳压管稳压电路
200·基本调整管稳压电路
201·具有放大环节的稳压电路
202·调整管稳流电路
203·电子滤波器
204·串联稳压电路
205·并联稳压电路
206·电子器
207·三端集成稳压电路
208·正电源输出可调的集成稳压电路
209·单相全波可控整流
210·硅稳压管稳压电路
211·单相半波可控整流
212·单相桥式半控整流
213·充电用硅整流器原理
214·感性负载对晶闸管的影响
215·晶闸管触发导通试验
216·反电动势负载晶闸管电路
217·简易电子调压电路
218·测试单结管分压比n
219·单结管振荡电路
220·单结管触发应用电路
221·二极管"与"门电路
222·三极管"或"门电路
223·与逻辑形象化
224·或逻辑形象化
225·非逻辑形象化
226·三极管"非"门
227·三极管"与非"门
228·三极管"或非"门
229·三扳管双稳态电路
330·三极管单稳态电路
231·三极管多谐振荡电路
232·置位触发电路
233·射极耦合双稳态
234·对称式多谐振荡器
235·环形多谐振荡器
236·微分型单稳态电路
237·集成施密特电路
238·矩形波发生器
239·单脉冲电路
240·连续脉冲发生器
实验室元器件配置清单（每台）

元 件 名 称型   号数   量备   注
电  阻0.5Ω11/2W
电  阻1Ω11/2W
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/4W
电  阻150Ω11/4W
电  阻200Ω11/4W
电  阻300Ω21/4W
电  阻330Ω21/4W
电  阻430Ω11/4W
电  阻470Ω11/4W
电  阻510Ω21/4W
电  阻680Ω21/4W
电  阻820Ω21/4W
电  阻1K31/4W
电  阻1.5K11/4W
电  阻2K21/4W
电  阻2.4K21/4W
电  阻2.7K11/4W
电  阻3.3K31/4W
电  阻3.9K11/4W
电  阻4.7K11/4W
电  阻5.1K11/4W
电  阻6.8K21/4W
电  阻10K41/4W
电  阻13K11/4W
电  阻20K21/4W
电  阻39K21/4W
电  阻51K11/4W
电  阻100K21/4W
电  阻200K11/4W
电  阻1M11/4W
电  阻10M11/4W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器4.7K11/2W
电 位 器10K11/2W
电 位 器22K11/2W
电 位 器100K11/2W
电 位 器470K21/2W
电解电容1UF116V
电解电容10UF316V
电解电容47UF316V
电解电容220UF135V
电解电容470UF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01UF363V
瓷片电容0.1UF163V
瓷片电容0.47UF163V
瓷片电容2UF1250V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V.24V18W
电  感8Ω1
电  感390UH1
电感(镇流器)8W1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW541
稳压二极管2CW761
晶 振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开 关 4
喇 叭8Ω/0.2W1
继电器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
灯  泡220V/15W12自    备
灯  座 12
条形磁铁 1
原副线圈 1
直流电表5MA1
直流电表10MA1
直流电表50MA3
直流电表200MA1
直流电表1V1
直流电表15V1
直流电表±100UA1
交流电表500MA3
日光灯管8W1
日光灯座 2
起 动 器 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译 码 器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
交流接触器CJ10﹣10A 380V5
按钮﹣红LA19﹣112
按钮﹣绿LA19﹣114
三相闸刀HK8﹣16/31
热继电器JRO﹣20/32
时间继电器JS7﹣2A  380V2
电 动 机△接 380V1
工         具
万 用表MF471
尖 嘴 钳 1
螺 丝 刀 3
剥 线 钳 1
连 接 线 若    干
工      作      台
实 验 台 1台
桌  子 1张
凳  子 2张
防 腐 皮 1块


HYD-18A · 通用电工实验室设备

HYD-18A型 通用电工实验室设备 一、电源及参数 1、输入工作电源：三相四线 2、输出电源及信号 A单元：三相四线 B单元：交流3、6、9、12、15、18、21V C单元：双路稳流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，由多圈电位器连续调节，输出电流为2A。 电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv D单元：直流稳压5V，电流0.5A E单元：交直流电压0～240V连续可调，电流2…

HYD-18A型 通用电工实验室设备

一、电源及参数
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、21V
C单元：双路稳流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，由多圈电位器连续调节，输出电流为2A。
电压稳定度：<10-2       负载稳定度：<10-2       纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：两组相互独的单次脉冲源，各自每次均可输出一对正负脉冲
二、函数信号发生器（正弦波、三角波、矩形波）
①频率范围：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
            三级衰减：0db、20db、40db具有连续细调
　　　　　矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
　　　　　三角波：5HZ-550KHZ>１V
三、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
四、绝缘电阻：>5MΩ
五、漏电保护：漏电动作电流 30MV

实验台及操作桌结构：
1、  实验台外壳尺寸：123×35×20cm
29、插座：G单元220V输出插座
2、三相保险座
30、旋钮：音频功率放大器音量调节
3、三相电源输入指标
31、接线座2只：音频信号输入
4、总开关：实验台电源总开关，带
32、按钮：单次脉使能开关
漏电、过载保护
33、接线座3只：单次脉冲输出口
5、试验按钮：试验漏电开关漏电功能
34、电表：函数发生器正弦波输出电压指示
6、电源输入指示1只
35、旋钮：正弦波输出三级衰减幅度粗调
7、电源输出指示3只(红、绿、黄三色)
 36、旋钮：正弦波输出口
8、交流电压表：指示输出线电压
37、接线座：正弦波输出口
9、电压转换开关：与电压表配合使用，监示
38、旋钮：矩形波输出幅度调节
输出线电压的大小与对称情况
39、接线座：三角波输出口
10、接线座5只：A单元三相四线及地线输出
40、旋钮：函数信号发生器频率细调
11、电流表W相电流输出指示
41、接线座：矩形波输出口
12、O/I开关：三相四线电源输出控制
42、旋钮：函数信号发生器五级频率粗调
(提高安全系数)
13、接线座2只：B单元交流低压电源输出
43、电表：函数发生器输出频率指示
14、电表(2A)：B单元交流电流指示
44、万用表：500型
15、旋钮：B单元3-24V交流低压选择输出
45、实验桌面尺寸：160×70cm
16、开关：C单元双路直流稳压电源开关
46、通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
17、旋钮：C单元双路Ⅰ路稳流调节
47、储存板：放置元件盒
18、旋钮：C单元双路Ⅱ路稳流调节
48、左储存柜：放置储存板（带门锁）
19、接线座2只：C单元Ⅰ路直流稳压输出
49、抽屉：放置常用工具
20、保险座：C单元双路稳压电源保险
50、右储存柜：放置储存板（带门锁）
21、电表4只：双路稳压电源电压、电流指示
51、示波器：型号不限（用户自备）
22、接线座：D单元直流5V稳压输出
52、工具
23、电表：D单元电流0.5V输出指示
24、开关1：控制各低压交流电、信号源
25、开关2：控制E单元交直流调压电源
26、电表：E单元交流电压输出指示
27、接线座4只：E单元交流、直流输出口
28、旋钮：E单元0～240V电压调节
结构与配备
（一）实验桌:一台二座，桌外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下部是元件储存柜，放置元器件。
（二）实验台:学生实验桌及示教控制台各配备一台。
(三)示教控制台:1台示教控制台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150×70cm，用于讲解、演示。
（四）器材配备: 13台180W电动机，26只时间继电器，26只热继电器，65只交流接触器，117只交直流电表，13只万用表，13套剥线钳、螺丝刀等工具，13套实验所需电阻、电位器、电感线圈、变压器、二极管、三极管、集成电路、集成座、传感器件等元件盒（元件已装在元件盒内）。

实验台实验内容
1、电工测量仪表的使用　　　　　　　
2、交流电路参数的测量
3、常用元件的识别与检测　　　　　　
4、正弦交流电路中RLC元件的特性
5、线性元件与非线性元件的伏安特性
6、RL及RC串联电路实验
7、电源的外特性　　　　　　　
8、RLC串联谐振电路
9、电位值、电压值的测定　　　　
10、日光灯电路的连接及功率因数改善
11、电流表和电压表的扩程　　　　　　　
12、三相负载的星、三角接法
13、基尔霍夫定律的验证　　　　
14、三相电路及功率的测量
15、验征楞次定律　　　　　　　
16、R-C选频网络的研究
17、迭加原理与互易定理的验证　　　　　
18、二端口网络研究
19、戴维南定理与诺顿定理的验征　　　　
20、单相变压器实验
21、电压源与电流源的等效变换　　　　　
22、互感电路实验
23、受控源特性的研究　　　　　　　　　
24、三相异步电动机的使用与起动
25、一阶电路实验　　　　　　　　　　　
26、三相电动机继电接触控制的基本电路
27、二阶电路的过渡过程　　　　　　　　
28、三相电动机Y一△起动控制实验
29、研究LC元件在直流和交流电路中的特性
30、三相电动机的顺序控制实验
31、负载获得功率的条件　　　　　　
32、三相电动机能耗制动控制实验
利用上述32项实验的元器件也可完成下面电路实验
33、简单的电路　　　　　　　　　　　
34、电容器的充放电
35、电路中各点电位与参考点的选择　　
36、电容器在交直流中的作用
37、电阻的串联　　　　　　　　　　　　
38、条形磁铁在线圈中的运动
39、电阻的并联　　　　　　　　　　　　
40、电容的混联
41、电阻的混联　　　　　　　　　　　　
42、纯电阻、电感、电容电路
43、电阻分压器电路　　　　　　　　　　
44、磁耦合线圈的顺串
45、全电路欧姆定律　　　　　　　　　　
46、磁耦合线圈的反串
47、电桥的应用与平衡条件　　　　　　
48、欧姆表的工作原理
49、节点电压法　　　　　　　　　　　
50、双联开关二地控制
51、回路电压法　　　　　　　
52、用示波器观察磁滞回线
53、支路电流法　　　　　　　　　　　　
54、磁路欧姆定律
55、RCL并联电路　　　　 　　　
56、两线圈的互感及同名端
57、串联电路　　　　　　　　　
58、互感耦合
59、变压器结构及工作原理　　　　　
60、提高功率因数的方法
61、基尔霍夫第一定律　　　　　　　　　
62、单相电路功率的测量
63、基尔霍夫第二定律　　　　　　　　　
64、收录机电源电路
65、日光灯电路原理　　
66、滤波电路
67、扩大电压表量程　　　　　　　　　
68、电阻与温度的关系:用伏安法测出灯丝
69、扩大电流表量程在不同电压下的阻值。
70、RC电路的过度过程　　　　　　　　　
71、三相异步电机闸刀控制正转实验
72、RL过渡过程　　　　　　　　　　
73、具有过载保护的控制线路
74、电容的串联电路　　　　　　　　　
75、按钮控制的正反转控制线路
76、电容的并联电路　　　　　　　　　　
77、接触器控制星一三角降压起动控制线路

HYD-18型 电工实验室成套设备元件清单（每台）
元 件 名 称型  号数  量备  注
电  阻0.5Ω11/2W
电  阻5.1Ω11/2W
电  阻100Ω21/2W
电  阻200Ω11/8W
电  阻300Ω11/8W
电  阻330Ω21/8W
电  阻430Ω11/8W
电  阻510Ω11/8W
电  阻680Ω21/8W
电  阻820Ω11/8W
电  阻1K21/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻10K11/8W
电  阻13K11/8W
电  阻39K21/8W
电  阻100K11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器4.7K11/2W
电 位 器10K11/2W
电 位 器100K11/2W
电 位 器470K11/2W
电解电容47UF216V
电解电容220UF135V
电解电容470UF135V
瓷片电容0.01UF163V
瓷片电容0.1UF163V
瓷片电容2UF1250V
三 极 管3DG62
二 极 管40072
二 极 管2AP91
指示灯(信号灯)6V  0.1A1
开  关 4
变 压 器220/6V.6V18W
电  感8Ω1
电 感(镇流器)8W1
元件名称型  号数  量备  注
日光灯管8W1
日光灯座 2
起 动 器 1
灯  泡220V/15W12自备
灯  座 12
条形磁铁 1
原副线圈 1
集成运放UA7412
集 成 座14脚1
直流电表5MA1
直流电表50MA3
直流电表±100UA1
直流电表15V1
交流电表500MA3
交流接触器CJ10﹣10A 380V5
按钮﹣绿LA19﹣114
按钮﹣红LA19﹣112
三相闸刀HK8﹣16/31
热继电器JRO﹣20/32
时间继电器JS7﹣2A 380V2
电 动 机△接380V1
工          具
元 件 名 称型  号数  量备  注
万 用 表MF﹣5001
尖 嘴 钳 1
螺 丝 刀 3
剥 线 钳 1
连 接 线 若 干
其          他
元 件 名 称型  号数  量备  注
实验台 1台
实验桌 1张
防腐皮 1块
凳子 2张


HYD-18B · 通用电子实验室设备

HYD-18B型通用电子实验室设备 产品说明： ●本产品的特点： 电子实验台具有较完善的安全保护措施，较齐全的功能(详见实验台结构简介)。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验…

HYD-18B型通用电子实验室设备

产品说明：
●本产品的特点：
　　电子实验台具有较完善的安全保护措施，较齐全的功能(详见实验台结构简介)。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
●适用范围：
　　 适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。
●实验室设备的实验台及操作桌结构：
1、电子实验台外壳尺寸：123×35×20cm
2、三相保险座
3、三相电源输入指标
4、总开关：实验台电源总开关，带漏电、过载保护
5、试验按钮：试验漏电开关漏电功能
6、电源输入指示1只
7、电源输出指示3只(红、绿、黄三色)
8、交流电压表：指示输出线电压
9、电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10、接线座5只：A单元三相四线及地线输出
11、电流表W相电流输出指示
12、O/I开关：三相四线电源输出控制(提高安全系数)
13、接线座2只：B单元交流低压电源输出
14、电表(2A)：B单元交流电流指示
15、旋钮：B单元3-24V交流低压选择输出
16、开关：C单元双路直流稳压电源开关
17、旋钮：C单元双路Ⅰ路稳流调节
18、旋钮：C单元双路Ⅱ路稳流调节
19、接线座2只：C单元Ⅰ路直流稳压输出
20、保险座：C单元双路稳压电源保险
21、电表4只：双路稳压电源电压、电流指示
22、接线座：D单元直流5V稳压输出
23、电表：D单元电流0.5V输出指示
24、开关1：控制各低压交流电、信号源
25、开关2：控制E单元交直流调压电源
26、电表：E单元交流电压输出指示
27、接线座4只：E单元交流、直流输出口
28、旋钮：E单元0～240V电压调节
29、插座：G单元220V输出插座
30、旋钮：音频功率放大器音量调节
31、接线座2只：音频信号输入
32、按钮：单次脉使能开关
33、接线座3只：单次脉冲输出口
35、旋钮：正弦波输出三级衰减幅度粗调
36、旋钮：正弦波输出口
37、接线座：正弦波输出口
38、旋钮：矩形波输出幅度调节
39、接线座：三角波输出口
40、旋钮：函数信号发生器频率细调
41、接线座：矩形波输出口
42、旋钮：函数信号发生器五级频率粗调
43、电表：函数发生器输出频率指示
44、万用表：500型
45、直流电机Ia、If指示：2只500mA直流电表
46、直流电源：0-220V输出，直流电机工作电源。
47、直流电机调速环节：Ra、RF调节装置
48、实验桌面尺寸：160×70cm
59、通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
50、储存板：放置元件盒
51、左储存柜：放置储存板(带门锁)
52、抽屉：放置常用工具
53、右储存柜：放置储存板(带门锁)
54、示波器：型号不限(用户自备)
55、工具
注：45、46、47三项功能仅在“电工、电子、电拖(带直流电机 )实验台”上有。
● 电子实验台主要技术指标：
一、输入工作电源：三相四线
二、输出电源及信号
1、 A单元：三相四线
2、 B单元：交流3、6、9、12、15、18、24V
3、 C单元：双路恒流稳压电源(具有过载及短路保护功能)，二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出电流为2A，具有预 设式限流保护功能。电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv
4、 D单元：直流稳压5V，电流0.5A
5、 E单元：交直流电压0～240V连续可调，电流2A
6、 F单元：220V电压输出，供外接仪器使用。
三、单次脉冲源：每次均可输出一对正负脉冲
四、函数信号发生器(正弦波、三角波、矩形波)
1、频率范围：5HZ-550KHZ分五个频段
2、频率指示：由HZ表直接读出
3、电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
五、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
六、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。
七、绝缘电阻：>5MΩ
八、漏电保护：漏电动作电流≤30mA
该设备是电子实验设备，可完成电工学、电工原理、电子技术、电力拖动控制线路等课程近400项实验。所有的元器件均已装在元件盒上(内)，元件盒盒体透明，盒内元件一目了然，非常直观。元件盒盖印有永不褪色的元件符号，符号线条美观、清晰，盒盖与盒体的结构采用较科学的压卡式结构，维修拆装非常方便。实验台桌中央配置通用电路板(注塑而成)。尺寸为90×35cm，表面均布有九孔一组互相通电插孔。元件盒在其上拼插成实验电路，具有使用方便、灵活、插拔自如等特点。所有带电部位均隐蔽，实验安全可靠，局部跨线由插块来实现，连成的实验电路直观、清楚。元器件放置在实验桌下面左右抽屉内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。三套设备合为一体，有效地提高实验室的利用率和经济效益。
●结构与配备
(一) 实验桌:12台学生实验桌, 一台两座, 桌子外形尺寸:160×70×80cm。桌中央配置通用九孔电路板(尺寸35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构，拆装维修方便。每张台桌配有一粒胶皮板，保护通用插板与桌面(如需要在桌上放置电动机、焊接等)台桌下都是元件储存柜，放置实验元器件。
(二) 示教控制台:1台示教控制台，分别控制12台学生验台上的电源，通用电路板演示屏立在实验桌上，尺寸为160×70cm。用于讲解、演示。
(三) 实验台:共13台，学生实验桌及示教控制台上各配备l台。
(四) 器材配备: 65只直流电表，13只万用表，13套实验所需电阻、电位器、电容，变压器、二极管、三极管、场效应管、集成、可控硅、传感器、逻辑电平显示及逻辑电平开关等元件单元盒(元件已装在单元盒内)。
(五) 用户自备器材：1、示波器(型号不限) 2、晶体管毫伏表

●实验项目
1·晶体二极管的特性及检测
2·晶体三极管输入输出特性
3·低频小信号电压放大器
4·直接耦合两级放大器
5·RC耦合两级放大器
6·负反馈对放大器性能的影响
7·变压器耦合推挽功率放大器
8·互补对称推挽功率放大器(OTL)
9·单相半波整流
10·单相全波整流
11·单相桥式整流
12·单相桥式整流滤波
13·单结晶体管特性
14·单结晶体管触发电路
15·晶闸管简单测试及可控整流电路
17·串联型稳压电压
18·差动放大电路的研究
19·集成运放参数的测试
20·集成运放减法电路
21·集成运放加法电路
22·集成运放积分电路
23·集成运放微分电路　　　　　　
24·集成运放文氏正弦波振荡器
25·电容三点式振荡器
26·电感三点式振荡器
27·集成稳压电路
28·无稳态电路（多谐振荡器）
29·施密特触发器　　
30·集成与门逻辑功能测试
31·集成非门电路逻辑功能测试
32·集成或门电路逻辑功能测试
33·集成与非门逻揖功能测试
34·CMOS门电路的测试
35·基本RS触发器　　　　　　　　　　
36·JK触发器
37·D触发器　　　　　　　　
38·555时基电路的应用（方波发生器)
39·二一十进制计数器
40·二一十进制8421译码器　　　　
41·加法器
42·减法器
43·用集成与非门构成单稳态触发器　　　　　　　　
44·组合逻辑电路
利用上述44项实验元器件也可完成下面实验
45·P-N结单向导电特性
46·三权管ICBO的测量电路
47·三极管ICEO的测量电路
48·三极管电流放大
49·三极管的VA特性
50·带负载的单级小信号电压放大
51·电压负反馈偏置电路
52·分压式电流负反馈偏置电路
53·用热敏电阻稳定工作点
54·用二极管稳定工作点
55·分析Ce对低频特性的影响
56·共基极放大实验电路
57·共集电极放大实验电路
58·共源极基本放大电路
59·场效应管自给偏压放大电路
60·场效应管分压式自偏压电路
61·场效应管共漏极电路
62·场效应管共栅极电路
63·单管阻容放大电路
64·基本直流放大电路
65·用电阻提高后级发射极电位
66·用稳压管提高后级发射极电位
67·变压器耦合放大电路
68·甲类功率放大电路
70·串联电流负反馈
71·串联电压负反馈电路
72·并联电压负反馈电路
73·并联电流负反馈电路
74·两级放大电路中的负反馈
75·射极输出电路
76·自举射极输出电路
77·用电容衰减高频电压
78·用负反馈消除自激振荡
79·电池监视电路
80·场效应管、三极管组成放大电路
81·PNP-NPN直接耦合放大电路
82·共基共射放大电路
83·晶体管开关作用
84·液位光电控制
85·简单的温控电路
86·模拟光控简易路灯自动开关电路
87·RC移相振荡器
88·双T选频网络
89·双T选频网络组成的振荡器
90·变压器反馈式振荡电路
91·场效应管变压器反馈式振荡电路
92·防盗报警电路
93·串联型晶体振荡电路
94·互补音频振荡讯响器
95·报警讯响器
96·音乐门铃电路
97·电子报警器电路
98·差动放大电路的基本形式
99·电子门铃电路
100·准互补对称电路
101·三管OTL互补对称电路
102·长尾式差动放大电路
103·差动输入单端输出
104·单端输入双端输出
105·单端输入单端输出
106·双电源式长尾差动放大电路
107·差动式放大器实验电路
108·具有恒流源的差动放大电路措施
109·单端输出差动放大电路的温度分析
110·闪光器电路
111·运算放大器的基本接法
112·电流差动式运放用作交流比例放大
113·Vos的简易测量方法
114·Aos的简易测量方法
115·Aod的简易测量方法
116·共模抑制比Cmrr的简易测试
117·共模输入电UIcm的简易测试
118·Yopp的简易测试
119·SR的测量方法
120·基本同相放大接法
121·运放构成的LC振荡器
122·电热杯调温电路
123·引到反向端输入调零措施
124·引到同向端输入调零指施
125·为使电值不致过大的接法
126·利用三极管的基极电流实现对Ios的温度补偿
127·利用T型网络提高等效反馈电阻
128·使互补管工作在甲乙类扩大输出电流的措施
129·对电容负载进行校正时措施
130·反相输入保护措施
131·同相输入保护措施
132·利用稳压管保护器件
133·电源极性错接的保护
134·电源启动瞬间过压保护
135·二极管检波电路
136·利用PN结的温度系数测量温度的电路原理
137·双二极管限幅器
138·反相运放基本电路
139·可变比例放大
140·同相运放基本电路
141·电压/电流变换电路
142·电流/电压变换电路
143·电压跟随器
144·差动放大基本电路
145·运算放大器的差动输
146·反相输入求和运算
147·同相输入求和运算
148·双端输入求和运算
149·基本积分电路
150·EG考滤泄漏阻对的积分运算电路　
151·提高积分时间常数的措施
152·快速积分电路
153·模拟一阶微分方程电路
154·模拟二阶微分方程电路
155·基本微分电路
156·实用微分电路
157·利用间接方法得到近似微分
158·基本对数运算电路
159·利用三极管的对数特性组成对数运算电路
160·反对数放大的基本电路
161·Vo正比于VxVy电路
162·简单的过零此较电路
163·具有滞迥特性的比较电路
164·双限比较电路
165·利用二级管作为上限检测幅度选择电路
166·双限三态比较电路
167·下限检幅选择电路
168·基本采样保护电路
169·RC无源网终的低通滤波电路
170·滤波电路接到组件的同相输入端
171·滤波电路接到组件的反相输入端
172·简单二阶RC滤波电路
173·典型RC有源滤波电路
174·两阶有源滤波电路
175·多路反馈二级有源滤波电路
176·典型二阶高通有源滤波电路
177·基本带通滤波电路
178·典型带通滤波电路
179·用双T网络组成的带阻滤波
180·输出限幅的反相器
181·实用差值运算放大器
182·矩形波振荡电路
183·阻容移相触发电路
184·电热褥调温装置
185·宽度可调的矩形波发生器
186·简单的锯齿波发生器
187·幅频可调的锯齿波发生器
188·单相桥式整流常用画法电路
189·全波整流电路的反向峰值电压
190·电容滤波电路
191·电容滤波带电阻负载
192·全波整流电容滤波电路
193·RC滤波电路
194·多段RC滤波电路
195·基本的LC滤波电路
196·T型滤波电路
197·二倍压整流电路
198·三倍压整流电路
199·基本稳压管稳压电路
200·基本调整管稳压电路
201·具有放大环节的稳压电路
202·调整管稳流电路
203·电子滤波器
204·串联稳压电路
205·并联稳压电路
206·电子器
207·三端集成稳压电路
208·正电源输出可调的集成稳压电路
209·单相全波可控整流
210·硅稳压管稳压电路
211·单相半波可控整流
212·单相桥式半控整流
213·充电用硅整流器原理
214·感性负载对晶闸管的影响
215·晶闸管触发导通试验
216·反电动势负载晶闸管电路
217·简易电子调压电路
218·测试单结管分压比n
219·单结管振荡电路
220·单结管触发应用电路
221·二极管"与"门电路
222·三极管"或"门电路
223·与逻辑形象化
224·或逻辑形象化
225·非逻辑形象化
226·三极管"非"门
227·三极管"与非"门
228·三极管"或非"门
229·三扳管双稳态电路
330·三极管单稳态电路
231·三极管多谐振荡电路
232·置位触发电路
233·射极耦合双稳态
234·对称式多谐振荡器
235·环形多谐振荡器
236·微分型单稳态电路
237·集成施密特电路
238·矩形波发生器
239·单脉冲电路
240·连续脉冲发生器
电子实验室成套设备元件清单（每台）


元 件 名 称型  号数  量备  注
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/8W
电  阻150Ω11/8W
电  阻200Ω11/8W
电  阻300Ω21/8W
电  阻470Ω11/8W
电  阻510Ω21/8W
电  阻820Ω21/8W
电  阻1K31/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻2.4K31/8W
电  阻2.7K11/8W
电  阻3.3K31/8W
电  阻3.9K11/8W
电  阻4.7K21/8W
电  阻5.1K11/8W
电  阻6.8K21/8W
电  阻10K41/8W
电  阻13K11/8W
电  阻20K21/8W
电  阻39K11/8W
电  阻51K11/8W
电  阻100K21/8W
电  阻200K11/8W
电  阻1M11/8W
电  阻10M11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器10K21/2W
电 位 器22K11/2W
电 位 器100K11/2W
电 位 器470K11/2W
电解电容1uF116V
电解电容10uF316V
电解电容47uF316V
电解电容220uF135V
电解电容470uF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01uF263V
瓷片电容0.1uF163V
瓷片电容0.47uF163V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V18W
电  感8Ω1
电  感390UH1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW542
稳压二极管2CW761
晶  振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开  关 4
喇  叭8Ω/0.2W1
继 电 器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译  码  器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
直流电表10MA1
直流电表200MA1
直流电表1V1
直流电表15V1
直流电表±100UA1
工          具
万 用 表MF471
尖 嘴 钳 1
螺 丝 刀 3
剥 线 钳 1
连 接 线 若 干
其          他
实验台 1台
实验桌 1张
防腐皮 1块
凳子 2张


HYD-18D · 通用电工、电子、电力拖动三合一实验室设备

HYD-18D 通用电工、电子、电力拖动三合一实验室设备 产品说明： ●本产品的特点： 电工电子电力拖动实验台具有较完善的安全保护措施，较齐全的功能(详见实验台结构简介)。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规…

HYD-18D通用电工、电子、电力拖动三合一实验室设备产品说明：
●本产品的特点：
　　电工电子电力拖动实验台具有较完善的安全保护措施，较齐全的功能(详见实验台结构简介)。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
●适用范围：
　　 适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。
●实验室设备的实验台及操作桌结构：
1、电工电子电力拖动实验台外壳尺寸：123×35×20cm
2、三相保险座
3、三相电源输入指标
4、总开关：电工电子电力拖动实验台电源总开关，带漏电、过载保护
5、试验按钮：试验漏电开关漏电功能
6、电源输入指示1只
7、电源输出指示3只(红、绿、黄三色)
8、交流电压表：指示输出线电压
9、电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10、接线座5只：A单元三相四线及地线输出
11、电流表W相电流输出指示
12、O/I开关：三相四线电源输出控制(提高安全系数)
13、接线座2只：B单元交流低压电源输出
14、电表(2A)：B单元交流电流指示
15、旋钮：B单元3-24V交流低压选择输出
16、开关：C单元双路直流稳压电源开关
17、旋钮：C单元双路Ⅰ路稳流调节
18、旋钮：C单元双路Ⅱ路稳流调节
19、接线座2只：C单元Ⅰ路直流稳压输出
20、保险座：C单元双路稳压电源保险
21、电表4只：双路稳压电源电压、电流指示
22、接线座：D单元直流5V稳压输出
23、电表：D单元电流0.5V输出指示
24、开关1：控制各低压交流电、信号源
25、开关2：控制E单元交直流调压电源
26、电表：E单元交流电压输出指示
27、接线座4只：E单元交流、直流输出口
28、旋钮：E单元0～240V电压调节
29、插座：G单元220V输出插座
30、旋钮：音频功率放大器音量调节
31、接线座2只：音频信号输入
32、按钮：单次脉使能开关
33、接线座3只：单次脉冲输出口
35、旋钮：正弦波输出三级衰减幅度粗调
36、旋钮：正弦波输出口
37、接线座：正弦波输出口
38、旋钮：矩形波输出幅度调节
39、接线座：三角波输出口
40、旋钮：函数信号发生器频率细调
41、接线座：矩形波输出口
42、旋钮：函数信号发生器五级频率粗调
43、电表：函数发生器输出频率指示
44、万用表：500型
45、直流电机Ia、If指示：2只500mA直流电表
46、直流电源：0-220V输出，直流电机工作电源。
47、直流电机调速环节：Ra、RF调节装置
48、实验桌面尺寸：160×70cm
59、通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
50、储存板：放置元件盒
51、左储存柜：放置储存板(带门锁)
52、抽屉：放置常用工具
53、右储存柜：放置储存板(带门锁)
54、示波器：型号不限(用户自备)
55、工具
注：45、46、47三项功能仅在“电工、电子、电拖(带直流电机 )实验台”上有。
● 实验台主要技术指标：
一、输入工作电源：三相四线
二、输出电源及信号
1、 A单元：三相四线
2、 B单元：交流3、6、9、12、15、18、24V
3、 C单元：双路恒流稳压电源(具有过载及短路保护功能)，二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出电流为2A，具有预 设式限流保护功能。电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv
4、 D单元：直流稳压5V，电流0.5A
5、 E单元：交直流电压0～240V连续可调，电流2A
6、 F单元：220V电压输出，供外接仪器使用。
三、单次脉冲源：每次均可输出一对正负脉冲
四、函数信号发生器(正弦波、三角波、矩形波)
1、频率范围：5HZ-550KHZ分五个频段
2、频率指示：由HZ表直接读出
3、电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V 三级衰减：0db、20db、40db具有连续细调矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调　　　　　三角波：5HZ-550KHZ>１V
五、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
六、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。
七、绝缘电阻：>5MΩ
八、漏电保护：漏电动作电流≤30mA
●结构与配备
(一) 实验桌:一台二座，桌外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下部是元件储存柜，放置元器件。
(二) 实验台:学生实验桌及示教控制台各配备一台。
(三) 示教控制台:1台示教控制台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150×70cm，用于讲解、演示。
(四) 器材配备: 26台三相180W电动机，26只时间继电器，26只热继电器，78只交流接触器，156只交直流电表，13只万用表，39只指示灯，42只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳、螺丝刀、尖嘴钳等工具。
(五) 用户自备器材：示波器(型号不限)，晶体管毫伏表等。
●实验项目
电工实验部分
1、电工测量仪表的使用
2、常用元件的识别与检测
3、线性元件与非线性元件的伏安特性
4、电源的外特性
5、电位值、电压值的测定
6、电流表和电压表的扩程
7、基尔霍夫定律的验证
8、验征楞次定律
9、迭加原理与互易定理的验证
10、戴维南定理与诺顿定理的验征
11、电压源与电流源的等效变换
12、受控源特性的研究
13、一阶电路实验
14、二阶电路的过渡过程
15、研究LC元件在直流和交流电路中的特性
16、负载获得功率的条件
17、交流电路参数的测量
18、正弦交流电路中RLC元件的特性
19、RL及RC串联电路实验
20、RLC串联谐振电路
21、日光灯电路的连接及功率因数改善
22、三相负载的星、三角接法
23、三相电路及功率的测量
24、R-C选频网络的研究
25、二端口网络研究
26、单相变压器实验
27、互感电路实验
28、三相异步电动机的使用与起动
29、三相电动机继电接触控制的基本电路
30、三相电动机Y一△起动控制实验
31、三相电动机的顺序控制实验
32、三相电动机能耗制动控制实验
利用上述32项实验的元器件也可完成下面电路实验
33、简单的电路
34、电路中个电位与参考点的选择
35、电阻的串连
36、电阻的并联
37、电阻分压器电路
38、电阻的混连
39、全电路欧姆定律
40、电桥的应用与平衡条件
41、节点电压法
42、回路电压法
43、支路电流法
44、RCL并联电路
45、串连电路
46、变压器结构及工作原理
47、基尔霍夫第一定律
48、基尔霍夫第二定律
49、日光灯电路原理
50、扩大电压表量程
51、扩大电流表量程
52、RC电路的过度过程
53、RL过渡过程
54、电容的串联电路
55、电容的并联电路
56、电容器的充放电
57、电容器在交直流中的作用
58、条形磁铁在线圈中的运动
59、电容的混联
60、纯电阻、电感、电容电路
61、磁耦合线圈的顺串
62、磁耦合线圈的反串
63、欧姆表的工作原理
64、双联开关二地控制
65、用示波器观察磁滞回线
66、磁路欧姆定律
67、两线圈的互感及同名端
68、互感耦合
69、提高功率因数的方法
70、单相电路功率的测量
71、收录机电源电路
72、滤波电路
73、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。
74、三相异步电机闸刀控制正转实验
75、具有过载保护的控制线路
76、按钮控制的正反转控制线路
77、接触器控制星一三角降压起动控制线路
电子实验部分
1·晶体二极管的特性及检测
2·晶体三极管输入输出特性
3·低频小信号电压放大器
4·直接耦合两级放大器
5·RC耦合两级放大器
6·负反馈对放大器性能的影响
7·变压器耦合推挽功率放大器
8·互补对称推挽功率放大器(OTL)
9·单相半波整流
10·单相全波整流
11·单相桥式整流
12·单相桥式整流滤波
13·单结晶体管特性
14·单结晶体管触发电路
15·晶闸管简单测试及可控整流电路
17·串联型稳压电压
18·差动放大电路的研究
19·集成运放参数的测试
20·集成运放减法电路
21·集成运放加法电路
22·集成运放积分电路
23·集成运放微分电路　　　　　　
24·集成运放文氏正弦波振荡器
25·电容三点式振荡器
26·电感三点式振荡器
27·集成稳压电路
28·无稳态电路（多谐振荡器）
29·施密特触发器　　
30·集成与门逻辑功能测试
31·集成非门电路逻辑功能测试
32·集成或门电路逻辑功能测试
33·集成与非门逻揖功能测试
34·CMOS门电路的测试
35·基本RS触发器　　　　　　　　　　
36·JK触发器
37·D触发器　　　　　　　　
38·555时基电路的应用（方波发生器)
39·二一十进制计数器
40·二一十进制8421译码器　　　　
41·加法器
42·减法器
43·用集成与非门构成单稳态触发器　　　　　　　　
44·组合逻辑电路
利用上述44项实验元器件也可完成下面实验
45·P-N结单向导电特性
46·三权管ICBO的测量电路
47·三极管ICEO的测量电路
48·三极管电流放大
49·三极管的VA特性
50·带负载的单级小信号电压放大
51·电压负反馈偏置电路
52·分压式电流负反馈偏置电路
53·用热敏电阻稳定工作点
54·用二极管稳定工作点
55·分析Ce对低频特性的影响
56·共基极放大实验电路
57·共集电极放大实验电路
58·共源极基本放大电路
59·场效应管自给偏压放大电路
60·场效应管分压式自偏压电路
61·场效应管共漏极电路
62·场效应管共栅极电路
63·单管阻容放大电路
64·基本直流放大电路
65·用电阻提高后级发射极电位
66·用稳压管提高后级发射极电位
67·变压器耦合放大电路
68·甲类功率放大电路
70·串联电流负反馈
71·串联电压负反馈电路
72·并联电压负反馈电路
73·并联电流负反馈电路
74·两级放大电路中的负反馈
75·射极输出电路
76·自举射极输出电路
77·用电容衰减高频电压
78·用负反馈消除自激振荡
79·电池监视电路
80·场效应管、三极管组成放大电路
81·PNP-NPN直接耦合放大电路
82·共基共射放大电路
83·晶体管开关作用
84·液位光电控制
85·简单的温控电路
86·模拟光控简易路灯自动开关电路
87·RC移相振荡器
88·双T选频网络
89·双T选频网络组成的振荡器
90·变压器反馈式振荡电路
91·场效应管变压器反馈式振荡电路
92·防盗报警电路
93·串联型晶体振荡电路
94·互补音频振荡讯响器
95·报警讯响器
96·音乐门铃电路
97·电子报警器电路
98·差动放大电路的基本形式
99·电子门铃电路
100·准互补对称电路
101·三管OTL互补对称电路
102·长尾式差动放大电路
103·差动输入单端输出
104·单端输入双端输出
105·单端输入单端输出
106·双电源式长尾差动放大电路
107·差动式放大器实验电路
108·具有恒流源的差动放大电路措施
109·单端输出差动放大电路的温度分析
110·闪光器电路
111·运算放大器的基本接法
112·电流差动式运放用作交流比例放大
113·Vos的简易测量方法
114·Aos的简易测量方法
115·Aod的简易测量方法
116·共模抑制比Cmrr的简易测试
117·共模输入电UIcm的简易测试
118·Yopp的简易测试
119·SR的测量方法
120·基本同相放大接法
121·运放构成的LC振荡器
122·电热杯调温电路
123·引到反向端输入调零措施
124·引到同向端输入调零指施
125·为使电值不致过大的接法
126·利用三极管的基极电流实现对Ios的温度补偿
127·利用T型网络提高等效反馈电阻
128·使互补管工作在甲乙类扩大输出电流的措施
129·对电容负载进行校正时措施
130·反相输入保护措施
131·同相输入保护措施
132·利用稳压管保护器件
133·电源极性错接的保护
134·电源启动瞬间过压保护
135·二极管检波电路
136·利用PN结的温度系数测量温度的电路原理
137·双二极管限幅器
138·反相运放基本电路
139·可变比例放大
140·同相运放基本电路
141·电压/电流变换电路
142·电流/电压变换电路
143·电压跟随器
144·差动放大基本电路
145·运算放大器的差动输
146·反相输入求和运算
147·同相输入求和运算
148·双端输入求和运算
149·基本积分电路
150·EG考滤泄漏阻对的积分运算电路　
151·提高积分时间常数的措施
152·快速积分电路
153·模拟一阶微分方程电路
154·模拟二阶微分方程电路
155·基本微分电路
156·实用微分电路
157·利用间接方法得到近似微分
158·基本对数运算电路
159·利用三极管的对数特性组成对数运算电路
160·反对数放大的基本电路
161·Vo正比于VxVy电路
162·简单的过零此较电路
163·具有滞迥特性的比较电路
164·双限比较电路
165·利用二级管作为上限检测幅度选择电路
166·双限三态比较电路
167·下限检幅选择电路
168·基本采样保护电路
169·RC无源网终的低通滤波电路
170·滤波电路接到组件的同相输入端
171·滤波电路接到组件的反相输入端
172·简单二阶RC滤波电路
173·典型RC有源滤波电路
174·两阶有源滤波电路
175·多路反馈二级有源滤波电路
176·典型二阶高通有源滤波电路
177·基本带通滤波电路
178·典型带通滤波电路
179·用双T网络组成的带阻滤波
180·输出限幅的反相器
181·实用差值运算放大器
182·矩形波振荡电路
183·阻容移相触发电路
184·电热褥调温装置
185·宽度可调的矩形波发生器
186·简单的锯齿波发生器
187·幅频可调的锯齿波发生器
188·单相桥式整流常用画法电路
189·全波整流电路的反向峰值电压
190·电容滤波电路
191·电容滤波带电阻负载
192·全波整流电容滤波电路
193·RC滤波电路
194·多段RC滤波电路
195·基本的LC滤波电路
196·T型滤波电路
197·二倍压整流电路
198·三倍压整流电路
199·基本稳压管稳压电路
200·基本调整管稳压电路
201·具有放大环节的稳压电路
202·调整管稳流电路
203·电子滤波器
204·串联稳压电路
205·并联稳压电路
206·电子器
207·三端集成稳压电路
208·正电源输出可调的集成稳压电路
209·单相全波可控整流
210·硅稳压管稳压电路
211·单相半波可控整流
212·单相桥式半控整流
213·充电用硅整流器原理
214·感性负载对晶闸管的影响
215·晶闸管触发导通试验
216·反电动势负载晶闸管电路
217·简易电子调压电路
218·测试单结管分压比n
219·单结管振荡电路
220·单结管触发应用电路
221·二极管"与"门电路
222·三极管"或"门电路
223·与逻辑形象化
224·或逻辑形象化
225·非逻辑形象化
226·三极管"非"门
227·三极管"与非"门
228·三极管"或非"门
229·三扳管双稳态电路
330·三极管单稳态电路
231·三极管多谐振荡电路
232·置位触发电路
233·射极耦合双稳态
234·对称式多谐振荡器
235·环形多谐振荡器
236·微分型单稳态电路
237·集成施密特电路
238·矩形波发生器
239·单脉冲电路
240·连续脉冲发生器
电力拖动实验部分
1·闸刀开关正转控制线路
2·接触器点动正转控制线路
3·具有自锁的正转控制线路
4·具有过载保护的正转控制线路
5·倒顺开关控制正反转控制线路
6·接触器联锁的正反转控制线路
7·按钮联锁的正反转控制线路
8·按钮接触器复合联锁控制线路
9·自动往返行程控制线路
10·接触器控制串联电阻降压 起动线路
11·时间继电器控制串联电阻降压控制线路
12·手动Y/△降压起动
13·接触器控制Y/△降压起动
14·时间继电器控制Y/△降压起动
15·QX3-13型Y/△自动起动控制线路
16·半波整流能耗制动控制线路
17·全波整流能耗制动控制线路
18·C620车床电气控制线路
19·手动降压起动
20·单相运行反接制动控制线路
21·电动葫芦电气控制线路
22·C6163车床电气控制线路
23·控制电路联锁控制线路
24·主电路联锁控制线路
通用智能型电工、电子、电拖实验室成套设备元件清单（每台）
电工电子部分
元 件 名 称型   号数   量备   注
电  阻0.5Ω11/2W
电  阻1Ω11/2W
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/8W
电  阻150Ω11/8W
电  阻200Ω11/8W
电  阻300Ω21/8W
电  阻330Ω21/8W
电  阻430Ω11/8W
电  阻470Ω11/8W
电  阻510Ω21/8W
电  阻680Ω21/8W
电  阻820Ω21/8W
电  阻1K31/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻2.4K21/8W
电  阻2.7K11/8W
电  阻3.3K31/8W
电  阻3.9K11/8W
电  阻4.7K11/8W
电  阻5.1K11/8W
电  阻6.8K21/8W
电  阻10K41/8W
电  阻13K11/8W
电  阻20K21/8W
电  阻39K21/8W
电  阻51K11/8W
电  阻100K21/8W
电  阻200K11/8W
电  阻1M11/8W
电  阻10M11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器4.7K11/2W
电 位 器10K11/2W
电 位 器22K11/2W
电 位 器100K11/2W
电 位 器470K21/2W
电解电容1µF116V
电解电容10µF316V
电解电容47µF316V
电解电容220µF135V
电解电容470µF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01µF363V
瓷片电容0.1µF163V
瓷片电容0.47µF163V
瓷片电容2µF1250V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V.24V18W
电  感8Ω1
电  感390UH1
电感(镇流器)8W1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW541
稳压二极管2CW761
晶 振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开 关 4
喇 叭8Ω/0.2W1
继电器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
灯  泡220V/15W12自    备
灯  座 12
条形磁铁 1
原副线圈 1
直流电表5MA1
直流电表10MA1
直流电表50MA3
直流电表200MA1
直流电表1V1
直流电表15V1
直流电表±100UA1
交流电表500MA3
日光灯管8W1
日光灯座 2
起 动 器 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译 码 器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
电力拖动部分
保地区险管2A6只
交流接触器CJ10—10 A 380V6个
按钮﹣红LA19﹣112个
按钮﹣绿LA19﹣114个
三相闸刀380V   15A1个
三相双投闸刀380V   15A1个
热继电器JRO﹣20/32个
时间继电器JS7﹣2A   380V2个
倒顺开关KO﹣380V  10A1个
行程开关LX19﹣0014个
指 示 灯XD﹣53个
电  阻RX﹣510Ω/30W3个
钮子开关KN1×23个
变 压 器BK25W380V/6.3V.36V1个
电 动 机△接 380V2台
工       具
尖 嘴 钳 1把
螺 丝 刀 3把
剥 线 钳 1把
导  线BV1.13mm2若  干米
万 用 表MF471只
工     作     台
实 验 台 1台
桌  子 1张
凳  子 2张
防 腐 皮 1块


HYD-18E · 通用电工、电子、电力拖动（带直流电机）四合一实验室设备

HYD-18E通用电工、电子、电力拖动（带直流电机）四合一实验室设备 一、 产品的特点： 实验台具有较完善的安全保护措施，较齐全的功能(详见实验台结构简介)。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减…

HYD-18E通用电工、电子、电力拖动（带直流电机）四合一实验室设备

一、产品的特点：
实验台具有较完善的安全保护措施，较齐全的功能(详见实验台结构简介)。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围：
适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。
三、实验台及操作桌结构：
1、 实验台外壳尺寸：123×35×20cm
2、三相保险座
3、三相电源输入指标
4、总开关：实验台电源总开关，带漏电、过载保护
5、试验按钮：试验漏电开关漏电功能
6、电源输入指示1只
7、电源输出指示3只(红、绿、黄三色)
8、交流电压表：指示输出线电压
9、电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10、接线座5只：A单元三相四线及地线输出
11、电流表W相电流输出指示
12、O/I开关：三相四线电源输出控制(提高安全系数)
13、接线座2只：B单元交流低压电源输出
14、电表(2A)：B单元交流电流指示
15、旋钮：B单元3-24V交流低压选择输出
16、开关：C单元双路直流稳压电源开关
17、旋钮：C单元双路Ⅰ路稳流调节
18、旋钮：C单元双路Ⅱ路稳流调节
19、接线座2只：C单元Ⅰ路直流稳压输出
20、保险座：C单元双路稳压电源保险
21、电表4只：双路稳压电源电压、电流指示
22、接线座：D单元直流5V稳压输出
23、电表：D单元电流0.5V输出指示
24、开关1：控制各低压交流电、信号源
25、开关2：控制E单元交直流调压电源
26、电表：E单元交流电压输出指示
27、接线座4只：E单元交流、直流输出口
28、旋钮：E单元0～240V电压调节
29、插座：G单元220V输出插座
30、旋钮：音频功率放大器音量调节
31、接线座2只：音频信号输入
32、按钮：单次脉使能开关
33、接线座3只：单次脉冲输出口
35、旋钮：正弦波输出三级衰减幅度粗调
36、旋钮：正弦波输出口
37、接线座：正弦波输出口
38、旋钮：矩形波输出幅度调节
39、接线座：三角波输出口
40、旋钮：函数信号发生器频率细调
41、接线座：矩形波输出口
42、旋钮：函数信号发生器五级频率粗调
43、电表：函数发生器输出频率指示
44、万用表：500型
45、直流电机Ia、If指示：2只500mA直流电表
46、直流电源：0-220V输出，直流电机工作电源。
47、直流电机调速环节：Ra、RF调节装置
48、实验桌面尺寸：160×70cm
59、通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
50、储存板：放置元件盒
51、左储存柜：放置储存板(带门锁)
52、抽屉：放置常用工具
53、右储存柜：放置储存板(带门锁)
54、示波器：型号不限(用户自备)
55、工具
注：45、46、47三项功能仅在“电工、电子、电拖(带直流电机 )实验台”上有。
四、 实验台主要技术指标：
一）输入工作电源：三相四线
二）输出电源及信号
1、 A单元：三相四线
2、 B单元：交流3、6、9、12、15、18、24V
3、 C单元：双路恒流稳压电源(具有过载及短路保护功能)，二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出电流为2A，具有预 设式限流保护功能。电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv
4、 D单元：直流稳压5V，电流0.5A
5、 E单元：交直流电压0～240V连续可调，电流2A
6、 F单元：220V电压输出，供外接仪器使用。
三）单次脉冲源：每次均可输出一对正负脉冲
四）函数信号发生器(正弦波、三角波、矩形波)
1、频率范围：5HZ-550KHZ分五个频段
2、频率指示：由HZ表直接读出
3、电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V 三级衰减：0db、20db、40db具有连续细调矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调　　　　　三角波：5HZ-550KHZ>１V
五）音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
六）智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。
七）绝缘电阻：>5MΩ
八）漏电保护：漏电动作电流≤30mA　　
五、结构与配备：
一、实验桌:一台二座，桌子外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下都是元件储存柜，放置元器件。
二、实验台:在XDT-318通用电工、电子实验室成套设备的基础上增加直流电机调速环节, Ia、If指示环节, 0～220V直流电源。学生实验桌及示教控制台各配备一台。
三、示教控制台:1台示教控制台，分别控制12台学生台的电源, 通用电路板演示屏立在实验台上, 尺寸150cm×70cm，用于讲解、演示。
四、器材配备:26台三相180W电动机，13台直流电机100W，26只时间继电器，78只交流接触器，156只交直流电表，13只MF-500型万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳、螺丝刀、尖嘴钳等工具。
六、用户自备器材：示波器(型号不限)，晶体管毫伏表等。
七、实验项目:
（1）电工实验　　　　　　　

1．电工测量仪表的使用　　　　　　　
2．常用元件的识别与检测　　　　　　
3．线性元件与非线性元件的伏安特性
4．电源的外特性　　　　　　　
5．电位值、电压值的测定　　　　
6．电流表和电压表的扩程　　　　　　　
7．基尔霍夫定律的验证　　　　
8．验征楞次定律
9．迭加原理与互易定理的验证　　　　　
10．戴维南定理与诺顿定理的验征　　　　
11．电压源与电流源的等效变换　　　　　
12．受控源特性的研究　　　　　　　　　
13．一阶电路实验　　　　　　　　　　　
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得最大功率的条件		17．交流电路参数的测量
18．正弦交流电路中RLC元件的特性
19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星、三角接法
23．三相电路及功率的测量
24．R-C选频网络的研究
25．二端口网络研究　
26．单相变压器实验　　　　　　
27．互感电路实验
28．三相异步电动机的使用与起动
29．三相电动机继电接触控制的基本电路
30．三相电动机Y一△起动控制实验
31．三相电动机的顺序控制实验
32．三相电动机能耗制动控制实验
利用上述32项实验的元器件也可完成下面电路实验
33．最简单的电路　　　　　　　　　　　
34．电路中各点电位与参考点的选择　　
35．电阻的串联　　　　　　　　　　　　
36．电阻的并联　　　　　　　　　　　　
37．电阻的混联　　　　　　　　　　　　
38．电阻分压器电路　　　　　　　　　　
39．全电路欧姆定律　　　　　　　　　　
40．电桥的应用与平衡条件　　　　　　
41．节点电压法　　　　　　　　　　　
42．回路电压法　　　　　　　
43．支路电流法　　　　　　　　　　　　
44．RCL并联电路　　　　 　　　
45．串联电路　　　　　　　　　
46．变压器结构及工作原理　　　　　
47．基尔霍夫第一定律　　　　　　　　　
48．基尔霍夫第二定律　　　　　　　　　
49．日光灯电路原理　　
50．扩大电压表量程　　　　　　　　　
51．扩大电流表量程
52．RC电路的过度过程　　　　　　　 　
53．RL过渡过程　　　　　　　　　　
54．电容的串联电路　　　　　　　　　
55．电容的并联电路　　　		56．电容器的充放电
57．电容器在交直流中的作用
58．条形磁铁在线圈中的运动
59．电容的混联
60．纯电阻、电感、电容电路
61．磁耦合线圈的顺串
62．磁耦合线圈的反串
63．欧姆表的工作原理
64．双联开关二地控制
65．用示波器观察磁滞回线
66．磁路欧姆定律
67．两线圈的互感及同名端
68．互感耦合
69．提高功率因数的方法
70．单相电路功率的测量
71．收录机电源电路
72．滤波电路
73．电阻与温度的关系:用伏安法测出灯丝
在不同电压下的阻值。
74．三相异步电机闸刀控制正转实验
75．具有过载保护的控制线路
76．按钮控制的正反转控制线路
77．接触器控制星一三角降压起动控制线路
（2）电子实验
1．晶体二极管的特性及检测 　　　　　　
2．晶体三极管输入输出特性
3．低频小信号电压放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器性能的影响
7．变压器耦合推挽功率放大器
8．互补对称推挽功率放大器(OTL)
9．单相半波整流
10．单相全波整流
11．单相桥式整流
12．单相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电路
15．晶闸管简单测试及可控整流电路
16．场效应管测试
17．串联型稳压电压
18．差动放大电路的研究
19．集成运放参数的测试
20．集成运放减法电路
21．集成运放加法电路
22．集成运放积分电路
利用上述44项实验元器件也可完成面实验
45．P-N结单向导电特性
46．三权管ICBO的测量电路
47．三极管ICEO的测量电路
48．三极管电流放大    　
49．三极管的VA特性             　
50．带负载的单级小信号电压放大
51．电压负反馈偏置电路
52．分压式电流负反馈偏置电路
53．用热敏电阻稳定工作点
54．用二极管稳定工作点
55．分析Ce对低频特性的影响
56．共基极放大实验电路         　
57．共集电极放大实验电路
58．共源极基本放大电路
59．场效应管自给偏压放大电路
60．场效应管分压式自偏压电路
61．场效应管共漏极电路
62．场效应管共栅极电路
63．单管阻容放大电路
64．基本直流放大电路
65．用电阻提高后级发射极电位
66．用稳压管提高后级发射极电位
67．变压器耦合放大电路
68．甲类功率放大电路
69．乙类功率放大电路
70．串联电流负反馈
71．串联电压负反馈电路
72．并联电压负反馈电路
73．并联电流负反馈电路
74．两级放大电路中的负反馈
75．射极输出电路
76．自举射极输出电路
77．用电容衰减高频电压　　　　　　　
78．用负反馈消除自激振荡
79．电池监视电路
80．场效应管、三极管组成放大电路
81．PNP-NPN直接耦合放大电路
82．共基共射放大电路
83．晶体管开关作用
84．液位光电控制
85．简单的温控电路
86．模拟光控简易路灯自动开关电路
87．RC移相振荡器
88．双T选频网络
89．双T选频网络组成的振荡器
90．变压器反馈式振荡电路
91．场效应管变压器反馈式振荡电路
92．防盗报警电路
93．串联型晶体振荡电路
94．互补音频振荡讯响器
95．报警讯响器
96．音乐门铃电路
97．电子报警器电路
98．差动放大电路的基本形式
99．电子门铃电路
100．准互补对称电路
101．三管OTL互补对称电路
102．长尾式差动放大电路
103．差动输入单端输出
104．单端输入双端输出
105．单端输入单端输出
106．双电源式长尾差动放大电路
107．差动式放大器实验电路
108．具有恒流源的差动放大电路措施
109．单端输出差动放大电路的温讽分析
110．闪光器电路
111．运算放大器的基本接法
112．电流差动式运放用作交流比例放大
113．Vos的简易测量方法
114．Aos的简易测量方法　　　　　　　
115．Aod的简易测量方法　　　　
116．共模抑制比Cmrr的简易测试
117．最大共模输入电UIcm的简易测试
118．Yopp的简易测试
119．SR的测量方法
120．基本同相放大接法
121．运放构成的LC振荡器
122．电热杯调温电路
123．引到反向端输入调零措施
124．引到同向端输入调零指施
125．为使电值不致过大的接法
126．利用三极管的基极电流实现Ios的温度补偿
127．利用T型网络提高等效反馈电阻  　
128．使互补管工作在甲乙类扩大输出电流的措施
129．对电容负载进行校正时措施　　　　
130．反相输入保护措施
131．同相输入保护措施  　　　
132．利用稳压管保护器件   　　　　　
133．电源极性错接的保护  　　　
134．电源启动瞬间过压保护　　　　
135．二极管检波电路     　　　 　
136．利用PN结的温度系数测量温度的电路原理
137．双二极管限幅器
138．反相运放基本电路   　　　
139．可变比例放大      　　　
140．同相运放基本电路  　　　
141．电压/电流变换电路 　　　
142．电流/电压变换电路		23．集成运放微分电路
24．集成运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．集成稳压电路
28．无稳态电路（多谐振荡器）
29．施密特触发器
30．集成与门逻辑功能测试
31．集成非门电路逻辑功能测试
32．集成或门电路逻辑功能测试
33．集成与非门逻揖功能测试
34．CMOS门电路的测试
35．基本RS触发器
36．JK触发器
37．D触发器
38．555时基电路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用集成与非门构成单稳态触发器
44．组合逻辑电路

143．电压跟随器       　　　
144．差动放大基本电路  　　　
145．运算放大器的差动输　　　     　
146．反相输入求和运算    　　　
147．同相输入求和运算
148．双端输入求和运算
149．基本积分电路
150．EG考滤泄漏阻对的积分运算电路　
151．提高积分时间常数的措施
152．快速积分电路
153．模拟一阶微分方程电路
154．模拟二阶微分方程电路
155．基本微分电路
156．实用微分电路
157．利用间接方法得到近似微分
158．基本对数运算电路
159．利用三极管的对数特性组成对数运算电路
160．反对数放大的基本电路
161．Vo正比于VxVy电路
162．简单的过零此较电路
163．具有滞迥特性的比较电路
164．双限比较电路
165．利用二级管作为上限检测幅度选择电路
166．双限三态比较电路
167．下限检幅选择电路
168．基本采样保护电路
169．RC无源网终的低通滤波电路
170．滤波电路接到组件的同相输入端
171．滤波电路接到组件的反相输入端
172．简单二阶RC滤波电路
173．典型RC有源滤波电路
174．两阶有源滤波电路
175．多路反馈二级有源滤波电路
176．典型二阶高通有源滤波电路
177．基本带通滤波电路
178．典型带通滤波电路
179．用双T网络组成的带阻滤波
180．输出限幅的反相器
181．实用差值运算放大器
182．矩形波振荡电路
183．阻容移相触发电路
184．电热褥调温装置
185．宽度可调的矩形波发生器
186．简单的锯齿波发生器
187．幅频可调的锯齿波发生器
188．单相桥式整流常用画法电路
189．全波整流电路的最大反向峰值电压
190．电容滤波电路
191．电容滤波带电阻负载　　 　　　
192．全波整流电容滤波电路
193．RC滤波电路
194．多段RC滤波电路       　  　　
195．基本的LC滤波电路      　　　
196．T型滤波电路           　　　
197．二倍压整流电路        　　　
198．三倍压整流电路        　　　
199．基本稳压管稳压电路     　　   　
200．基本调整管稳压电路    　　　
201．具有放大环节的稳压电路 　　　
202．调整管稳流电路  　　　
203．电子滤波器       　　　
204．串联稳压电路　
205．并联稳压电路
206．电子催眠器　　　
207．三端集成稳压电路
208．正电源输出可调的集成稳压电路
209．单相全波可控整流
210．硅稳压管稳压电路
211．单相半波可控整流
212．单相桥式半控整流
213．充电用硅整流器原理
214．感性负载对晶闸管的影响
215．晶闸管触发导通试验
216．反电动势负载晶闸管电路
217．简易电子调压电路
218．测试单结管分压比n
219．单结管振荡电路
220．单结管触发应用电路
221．二极管"与"门电路
222．三极管"或"门电路
223．与逻辑形象化
224．或逻辑形象化
225．非逻辑形象化
226．三极管"非"门
227．三极管"与非"门
228．三极管"或非"门
229．三扳管双稳态电路
230．三极管单稳态电路
231．三极管多谐振荡电路
232．置位触发电路
233．射极耦合双稳态
234．对称式多谐振荡器
235．环形多谐振荡器
236．微分型单稳态电路
237．集成施密特电路
238．矩形波发生器
239．单脉冲电路
240．连续脉冲发生器
（3）电气控制部分实验
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线略
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动		15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
25．直流电机启动
26．直流电机的调速
27．直流电机的反转
28．直流电机制动实验
八、通用电工、电子、电拖（带直流电机）四合一实验室元件清单（每台）
电工电子部分
元 件 名 称型   号数   量备   注
电  阻0.5Ω11/2W
电  阻1Ω11/2W
电  阻5.1Ω21/2W
电  阻51Ω11/2W
电  阻100Ω31/8W
电  阻150Ω11/8W
电  阻200Ω11/8W
电  阻300Ω21/8W
电  阻330Ω21/8W
电  阻430Ω11/8W
电  阻470Ω11/8W
电  阻510Ω21/8W
电  阻680Ω21/8W
电  阻820Ω21/8W
电  阻1K31/8W
电  阻1.5K11/8W
电  阻2K21/8W
电  阻2.4K21/8W
电  阻2.7K11/8W
电  阻3.3K31/8W
电  阻3.9K11/8W
电  阻4.7K11/8W
电  阻5.1K11/8W
电  阻6.8K21/8W
电  阻10K41/8W
电  阻13K11/8W
电  阻20K21/8W
电  阻39K21/8W
电  阻51K11/8W
电  阻100K21/8W
电  阻200K11/8W
电  阻1M11/8W
电  阻10M11/8W
电 位 器470Ω11/2W
电 位 器1K21/2W
电 位 器4.7K11/2W
电 位 器22K11/2W
电 位 器10K11/2W
电 位 器100K11/2W
电 位 器470K21/2W
电解电容1uF116V
电解电容10uF316V
电解电容47uF316V
电解电容220uF135V
电解电容470uF135V
瓷片电容300P163V
瓷片电容1000P263V
瓷片电容0.01uF363V
瓷片电容0.1uF163V
瓷片电容0.47uF163V
瓷片电容2uF1250V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V.24V18W
电  感8Ω1
电  感390µH1
电感(镇流器)8W1
二 极 管40074
二 极 管2AP91
发光二极管 2
稳压二极管2CW541
稳压二极管2CW761
晶 振10M1
场效应管3DJ61
单 结 管BT331
晶 闸 管KP12
三 极 管3DG62
三 极 管3DG121
三 极 管3AX312
三 极 管3DA11
三端稳压78051
指示灯(信号灯)6V   0.1A1
开 关 4
喇 叭8Ω/0.2W1
继电器6V1
音乐集成4V1
电平开关和逻辑电平指示 1
灯  泡220V/15W12自    备
灯  座 12
条形磁铁 1
原副线圈 1
直流电表5MA1
直流电表10MA1
直流电表50MA3
直流电表200MA1
直流电表1V1
直流电表15V1
直流电表±100UA1
交流电表500MA3
日光灯管8W1
日光灯座 2
起 动 器 1
集 成 座14脚2
集 成 座16脚1
集成运放UA7412
定 时 器NE5551
TTL与非门74LS001
TTL非 门74LS041
TTL与 门74LS081
TTL与非门74LS201
TTL或 门74LS321
译 码 器74LS421
TTL触发器74LS741
七段译码器74LS2471
全 加 器74LS2831
CMOS或非门CD40021
共阳数码器546R1
电力拖动部分
元 件 名 称型   号数   量备   注
保地区险 管2A6只
交流接触器CJ10—10 A 380V6个
按钮﹣红LA19—112个
按钮﹣绿LA19—114个
三相闸刀380V   15A1个
三相双投闸刀380V   15A1个
热继电器JRO—20/32个
时间继电器JS7—2A   380V2个
倒顺开关KO—380V  10A1个
行程开关LX19—0014个
指 示 灯XD—53个
电  阻RX—510Ω/30W3个
钮子开关KN1×23个
变 压 器BK25W380V/6.3V.36V1个
电 动 机△接380V2台
直流电机100W1台
工         具
尖 嘴 钳 1把
螺 丝 刀 3把
剥 线 钳 1把
导  线BV1.13mm2若    干米
万 用 表MF471只
工      作      台
实 验 台 1台
桌  子 1张
凳  子 2张
防 腐 皮 1块


课程与实训项目

按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。

软件与数字资源

可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。

场地与交付准备

明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。

应用与部署

适用对象
职业院校、应用型院校及专业技能实训场景
部署方式
按课程、设备型号与工位需求确认配置及安装安排
环境条件
选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认

相关教学方案

预约产品演示返回产品中心
