HYD-S-06H · PLC可编程控制器实验台

HYD-S-06H PLC 可编程控制器实验台 一、概述 本实验台结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含 PLC 主机挂箱、 PLC 模拟负载挂箱、实训网孔板挂箱及丰富的验证演示装置。实训内容包括 PLC 的基础实训、 PLC 综合实训，实训项目丰富、综合性强、紧跟工业自动化发展潮流。 二、装置特点 1 、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，…

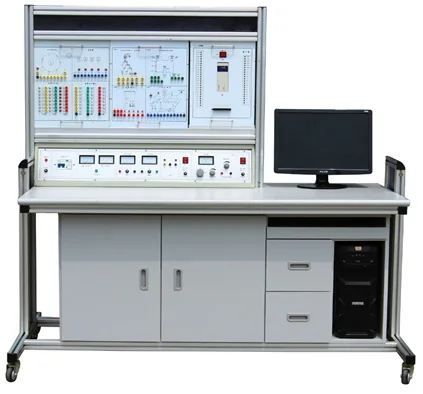

HYD-S-06H PLC可编程控制器实验台

一、概述

本实验台结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、PLC模拟负载挂箱、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，实训项目丰富、综合性强、紧跟工业自动化发展潮流。

二、装置特点

1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可。

2、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。

3、采用三菱FX3U-48MR可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10%  50Hz

2、电源输出：有漏电型保护器、过载、短路保护装置。

3、三相四线380V输出，由三只电压表指示输出电压

4、～220V通过安全插座输出

5、+24V/2A直流稳压电源输出

6、+5V/1A直流稳压电源输出

7、±12V/1A直流稳压电源输出

8、直流电压：0～10V可调输出；直流电流：0～20mA可调输出

9、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<400m

10、装置容量：＜1KVA

11、重    量：＜110Kg

12、外形尺寸：1600mm×700mm×1600mm

13、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四、实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱等组成。

（一）功能、特点

1）实验台包括

A．直流电压：0～10V可调输出；直流电流：0～20mA；

B．～220V通过安全插座输出

C．三相四线380V输出，由三只电压表指示输出电压

D．+24V/1A直流稳压电源输出

E. +5V/5A直流稳压电源输出

2）PLC主机及实验模块的输入输出端口均已引到面板上。采用插拔式自锁线连接实验，输入可以接模拟输入开关、行程开关或光电开关等。

3）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。

4）PLC主机配置

配置三菱FX3U-48MR PLC主机， 24路数字量输入24路数字量输出。

5）实训桌

实训桌为工业铝型材结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜，左边位双开门柜用于存放实训模块，中间设有两个大抽屉用于放置工具及资料，右边为电脑主机放置柜，电脑主机柜和抽屉上方设有键盘托架，造型美观大方。

★6）实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查和演示，整个实验室配置一套）

（1）该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。

（2）终端具有两级使用权限：普通权限和高级权限

普通权限：设备上电即自动进入普通权限，在该权限下任何人都可以自由查看各相电参数；但是无权干预设备的运行且无权更改系统设置；

高级权限：需要教师输入密码才能获取该权限级别，进入该权限级别后即可获取本电源管理系统的所有操作权利，包括拉合闸（运行或停止运行）、本地定时开关机，过欠压，过流以及余额不足报警阈值设置及其功能使能；报警记录查看，费用管理部分的预付费功能开关，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，配网触发模式选择等；

（3）稳定可靠的互联网连接：使用全球化开发平台，连接可靠性强，网络数据延迟小。

（4）终端设备与APP紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态；可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。

（5）终端设备与云端联动，在联网状态(显示绿色WIFI标志)，教师通过手机APP，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；

（6）可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。在终端上更改系统设置也会即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制；

（7）预付费功能，在APP端，用户对产品具有完全的操作权，可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端，APP也会立即显示并记录该事件以提示用户及时进行电量充值；（预付费功能和余额不足报警功能也以被关闭）

（8）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；

（9）设备分享功能，通过APP可以把设备分享给其他成员，方便协同管理，如果不想分享给其他成员也可以直接解除分享；初次添加设备的用户为设备所有者，对设备分享与否具有绝对掌控权；

（二）实验项目

1)PLC基本技能实训

1.PLC认知实训

2.PLC仿真实训

3．跳转、分支功能实验

4．移位寄存器实验

5．数据处理功能实验

6．微分、位操作实验

7．与、或、非逻辑功能实验

8．定时器、计数器功能实验

2)PLC模拟控制应用实训

3）PLC、三相电机技能实训

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y/△启动控制

3.PLC控制的三相异步电动机启动停止控制

4）PLC、变频器综合应用技能实训

（三）PLC实训模块

（四）配套软件

★1、工业4.0仿真实训软件（正版软件，提供软件著作权证书原件和现场逐条演示）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真

1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、交通灯等。

2）电工电子仿真

（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等

3）气动回路仿真

（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真

（2）软件中设置的14路“考考你！”表现为典型气路设备故障。

（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。

4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。

5）传感器仿真

（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真

（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真

（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真

6）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

9）电机软启动及电机保护器的仿真

五、配置清单

HYD-GE-16 · 工业自动化PLC控制系统应用与实训平台

HYD-GE-16 工业自动化 PLC 控制系统应用与实训平台 一、产品概述 工业自动化PLC控制系统应用与实训平台做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评…

HYD-GE-16工业自动化PLC控制系统应用与实训平台

一、产品概述
工业自动化PLC控制系统应用与实训平台做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。
二、主要设备构成
（1）逻辑控制单元
西门子S7-1200可编程控制器套件1套
1)控制器CPU 集成输入/输出：14 路数字量输入 24V直流输入，10路晶体管输出24 V直流，2路模拟量输入0 - 10V DC或0 - 20mA；供电：直流 DC 24 V；可编程数据存储区：50 KB
2)模拟输出模块 1路模拟量输出 12BIT +/- 10VDC / 0-20 mA
3)以太网电缆
4)数字量输入输出模块 8输入24V DC/ 8输出继电器
电源模块，输入：120/230V AC，输出：24V DC/2.5A
7）所有I/O口均采用插接和端接两种方式。
（2）数据可视化单元
采用西门子KTP700人机界面 KTP700BASIC PN
1）1个HMI基本型色彩 PN，基本面版，按键和触摸操作，7" TFT 显示屏， 65536 色，PROFINET 接口；
2）1个适用于10/100MBIT/S 的非管理型工业以太网交换机；
3）所有I/O口均采用插接和端接两种方式。
（3）创意搭建控制对象
1套 包含多个传感器/执行器单件，为学员提供从单个对象控制到简单控制系统搭建的实践平台。包括：
1)1个 工业级大电流固态继电器，电流20A,电压范围：直流 DC 20.4 - 28.8 V，短路电路89A：
2)温度加热器一个，电源24V，功率与外界环境的变化而变化，具有自我保护，使用寿命长，
3)2个PT100传感器，，测温范围0-100：
4)2个直流风扇，供电电压24V，静音
5)一个封闭空间，可实时观看加热过程和状态
6)1个 急停开关，旋转复位，常开/常闭可选
7)1个 按钮开关，自复位式，常开/常闭可选
8)2个 指示灯，电压范围：直流 DC 20.4 - 28.8 V，颜色：红/绿各一
8）所有I/O口均采用插接和端接两种方式。
（4）逻辑编程控制对象
1套 信号模拟，包含的模拟器件提供真实的模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。包括：
1)2个 电压表，测量AQ输出电压。
2)2个 直滑电阻，提供0~10V 直流电压信号。
3)8路开关和8路LED显示。
配套教学使用的对象，三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训，指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。
（5）运动控制对象
提供一套伺服电机，伺服驱动器，支持多种通讯方式，配置一个485口，支持位置控制，速度控制，转矩控制。直线轴承一套，丝杠一套，光杆一套，按钮开关四个，传感器3个
（6）变频控制对象
提供西门子变频器G120C一台，功率0.37KW，电压380V，支持6路数字量输入，4路输出，两路模拟量输入和输出，一台三相异步电机，功率180W
（7）气动控制对象
配置一个SMC电磁阀，电磁阀供电电压24V，SMC气缸，气缸行程200mm，压力0.1-0.7MPa,动作方式双作用，配备滑块移动，缸径10mm，配置两个传感器，控制气缸运行
（8）传感器应用控制对象
1）节点模块1参数
主要组成由原装进CC2530蕊片、基于集成板载，串口通信蕊片，ZigBee仿真器接口、独立电源开关、复位开关、信号测式开关、外部输出LED8个,0.96寸OLED显示液晶屏\红外接收头1个、5mm红外发射一个、I/O端口等.
接口类型: USB/串口1个，传输速率: 115200Kbps；，有效通信距离: 300m，工作电压: 5V，工作频段: 24GHz，串口通信蕊片一路用于NBLOT\4G\WIFI和STM32,另处一路用于485\TTL\仿真下载，
2）节点模块2参数
主要组成由原装进CC2530蕊片、基于集成板载，串口通信蕊片，ZigBee仿真器接口、独立电源开关、复位开关、信号测式开关、外部输出LED6个,0.96寸OLED显示液晶屏、I/O端口等.
接口类型: USB/串口1个，传输速率: 115200Kbps；，有效通信距离: 300m，工作电压: 5V
工作频段: 24GHz，串口通信蕊片一路用于NBLOT\4G\WIFI和STM32,另处一路用于485\TTL\仿真下载
3）红外传感器
采用进口探头基于集成板载，高精比电运算蕊片、信号电路模块等组成。
工作电压：3.3-5V
信号输出：数字量，测试点：3点，灵敏度：0.1mv
4）烟雾传感器：采用进口探头基于1集成板载，高精比运算蕊片、运算输出指示灯、电位调节器、信号电路模块等组成。
工作电压：3.3-5V，信号输出：数字量/模拟量，测试点：5点，浓度比设值：50%，适应环境：-10C°-50C°
5）光照传感器：采用高清光敏探头基于集成板载，高精比光照运算蕊片、运算输出指示灯、电位调节器、信号电路模块等组成。
工作电压：3.3-5V，信号输出：数字量/模拟量，测试点：4点，光照值：0-5000LUX，适应环境：-10C°-50C°
6）燃气传感器：燃气传感器基于集成板载，高精模数运算蕊片、运算输出指示灯、电位调节器、信号电路模块等组成。
工作电压：3.3-5V，信号输出：数字量/模拟量，测试点：5点，识别：液化气、丁烷、丙烷、甲烷、酒精、烟雾等，适应环境：-10C°-50C°
7）温湿传感器：温湿传感器基于集成板载，采用DHT11 数字式温湿度传感器、高精多圈电位调节器、信号电路模块等组成。
工作电压：3.3-5V，信号输出：数字量/模拟量，测试点：3点，适应环境：-10C°-50C°
8）报警按钮：AD16/  有效电流：5A触点：NC/N0
9）继电器块：基于集成板载，输出端口3个、电源指示灯一个、工作指示灯1个
载流：AC220V/3A/:DC30/3A 工作电压：5V动作电流：10MA
10）LED灯：基于集成板载，输入端口2个工作电压：12V
11）模拟风机基于集成板载，输入端口2个，工作电压：12V工作电流：<10MA
尺寸;30*30*10
12）声光报警器：基于集成板载，输入端口2个，工作电压：12V工作电流：<10MA
尺寸;Φ22分贝：<70
13）模拟直流电机：基于集成板载，输入端口2个，工作电压：12V，工作电流：<10MA，尺寸;Φ30转速：100/M
14）实训项目：温湿度传感器模块 采集环境的温度与湿度、光敏传感器模块 采集环境的光照强度、烟雾探测传感器模块 模拟安防中的烟雾探测、人体感应传感器 模拟安防中的入侵检测、LED灯模块 模拟室内照明、直流电机 模拟空调风扇等家电设备、步进电机 模块电动窗帘、洗衣机等设备、继电器输出（灯） 模拟环境加温设备、数据上传及APP监控
5、紧急呼救按键 模块紧急呼救求助按钮
6、液晶模块显示温度等
（9）产品平台尺寸
1套 网孔式标准控制屏（台式）：H2000*W800*D800
配套电脑桌，铝型材钢木结构。
（10验室智慧用电安全控制系统
（1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件组成
（2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
（3）无线远程实验台电源管理终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
（4）终端具有两级使用权限：普通权限和高级权限
普通权限：设备上电即自动进入普通权限，在该权限下任何人都可以自由查看各相电参数；但是无权干预设备的运行且无权更改系统设置；
高级权限：需要教师输入密码才能获取该权限级别，进入该权限级别后即可获取本电源管理系统的所有操作权利，包括拉合闸（运行或停止运行）、本地定时开关机，过欠压，过流以及余额不足报警阈值设置及其功能使能；报警记录查看，费用管理部分的预付费功能开关，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，配网触发模式选择等；
（5）平台软件
1）实验室安全管理平台软件使用全球化开发平台，连接可靠性强，网络数据延迟小。
2）软件APP与终端设备紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态；可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。
3）软件APP能实现终端设备与云端联动，在联网状态(显示绿色WIFI标志)，教师通过手机APP或平板电脑，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；
4）软件APP可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。在终端上更改系统设置也会即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制；
5）预付费功能，在APP端，用户对产品具有完全的操作权，可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端，APP也会立即显示并记录该事件以提示用户及时进行电量充值；（预付费功能和余额不足报警功能也以被关闭）
6）软件APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；
7）设备分享功能，通过APP可以把设备分享给其他成员，方便协同管理，如果不想分享给其他成员也可以直接解除分享；初次添加设备的用户为设备所有者，对设备分享与否具有绝对掌控权；
工业4.0仿真实训软件
软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真
1）电子仿真
（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术
（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真
（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；
（3）综合技能实训
①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故
2）电气仿真
（1）电工基本常识与操作：
①安全用电常识：触电方式；防护措施；接地接零；急救措施
②常用电工工具：通用工具；线路工具；设备工具
③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复
④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程
（2）电工仪表
①万用表：外形仿真，结构仿真，面板仿真，使用仿真；
②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；
③钳形电流表：外形仿真，原理仿真，使用仿真；
④兆欧表：外形仿真，原理仿真，使用仿真；
⑤直流电桥：外形仿真，使用仿真；
⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；
（3）照明电路安装
①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；
②两地控制线路：器材仿真，电路仿真连线仿真
（4）电机与变压器
①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；
②单相异步电动机：外形仿真，结构仿真，装配仿真；
③伺服电动机：外形仿真，结构仿真，原理仿真；
④步进电动机：外形仿真，原理仿真；
⑤直流电动机：外形仿真，结构仿真，装配仿真；
⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；
（5）低压电器
①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；
②继电器：外形仿真，结构仿真，原理仿真，检测仿真；
③常用闸刀开关：外形仿真，结构仿真；
④低压断路器：外形仿真，结构仿真，原理仿真；
⑤熔断器：外形仿真，结构仿真；
⑥启动器：外形仿真
⑦主令电器：外形仿真，结构仿真；
（6）电动机控制仿真
①接线仿真：
1.过载保护的三相电动机正转控制接线仿真
2.互锁的三相电动机正反转控制接线仿真
3.动机接触器星形、三角形控制接线仿真
4.动机时间继电器接线仿真
5.动机机械制动控制电路仿真
②电路仿真：
1.电动机具有过载保护的正转控制仿真
2.机械行程控制电路仿真
3.电动机自耦降压起动仿真
4.电动机接触器星形、三角形控制仿真
5.继电器仿真
6.电动机机械制动控制电路仿真
7.机反接制动控制电路仿真
8.压器全波整流能耗制动控制电路仿真
9.控制的双速电动机调速电路仿真
10.继电器控制绕线式异步电动机起动控制线路仿真
11.气控制仿真
12.芦仿真
13.摇臂钻床仿真
③排故仿真：
1.过载保护的正转控制排故
2.互锁的正反转控制排故
3.机械行程控制电路排故
4.降压起动排故
5.器星形、三角形控制排故
6.继电器排故
7.电动机机械制动控制电路排故
8.机反接制动控制电路排故
9.压器全波整流能耗制动控制电路排故
10.器控制的双速电动机调速电路排故
（7）电工识图
3）电工基础仿真：能进行39个仿真实验如下
实训一  电位、电压的测定
实训二  电源的外特性
实训三  欧姆表工作原理
实训四  电阻的串、并、混联
实训五  电压控制电流源
实训六  电压控制电压源
实训七  电容器的串、并、混联电路
实训八  电容在交直流电路中的作用
实训九  一阶RC电路的过渡过程
实训十  二阶电路的响应
实训十一  负载获得最大功率的条件
实训十二  惠斯通电桥
实训十三  电阻与温度的关系
实训十四  直流电路星形和三角形电路的等效互换
实训十五  RL串联电路
实训十六  RC串联电路
实训十七  RCL并联电路
实训十八  电感在交直流电路中作用
实训十九  一阶RL电路的过渡过程   实训二十  谐振电路
实训二十一  RC选频电路
实训二十二  通断电自感现象
实训二十三  电压表电流表的工作原理
实训二十四  单相交流电路功率因数的改善及日光灯的接法
实训二十五  变压器实验
实训二十六  单相交流电路实验
实训二十七  电焊变压器原理
实训二十八  交流互感器原理
实训二十九  电压互感器原理
实训三十  磁耦合线圈的反、顺接法
实训三十一  三相负载的星、三角形连接电路
实训三十二  楼梯开关两地控制
实训三十三  戴维南定理实验
实训三十四  欧姆定律
实训三十五  互易定律
实训三十六  基尔霍夫第一定律
实训三十七  基尔霍夫第二定律
实训三十八  迭加定律
实训三十九  诺顿定律
4）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
5）液压传动原理的动态演示并不少于18种动态演示。
6）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真
7）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。
8）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
11）电机软启动及电机保护器的仿真
三、可实训项目
（1）PLC的置位指令练习
（2）PLC的复位指令练习
（3）PLC的移动指令练习
（4）PLC的传送指令练习
（5）PLC的边沿指令练习
（6）PLC的触发器指令练习
（7）PLC的加法指令练习
（8）PLC减法指令练习
（9）PLC乘法指令练习
（10）PLC除法指令练习
（11）PLC计数器指令练习
（12）PLC定时器指令练习
（13）PLC的与或非指令练习
（14）PLC的基本指令练习实训
（15）PLC模拟量数据处理实训
（16）红绿灯的PLC控制实训
（17）冲压机的PLC控制实训
（18）流水灯的PLC控制实训
（19）自动售货机的PLC控制实训
（20）机械手的PLC控制实训
（21）天塔之光的PLC控制实训
（22）洗衣机的PLC控制实训
（23）自动门的PLC控制实训
（24）三层电梯PLC控制实训
（25）四路抢答器PLC控制实训
（26）音乐喷泉PLC控制实训
（27）轧钢机PLC控制实训
（28）邮件分拣PLC控制实训
（29）物料分拣PLC控制实训
（30）多级传输带PLC控制实训
（31）触摸屏的基本画面编辑实训
（32）触摸屏通讯参数设置实训
（33）触摸屏上下载程序实训
（34）触摸屏的交通灯控制实训
（35）PLC与触摸屏通讯实训
（36）伺服电机的参数设置
（37）伺服电机的外部端子控制
（38）伺服电机的位置控制
（39）伺服电机 模拟量控制
（40）伺服电机通讯控制
（41）变频器参数设置
（42）变频器面板启停
（43）变频器外部端子启停
（44）变频器模拟量控制
（45）变频器通讯控制
（46）触摸屏、PLC、变频器总线通讯控制
（47）触摸屏、PLC、伺服电机脉冲控制
（48）PLC温度的转换控制
（49）PLC温度PID恒温控制练习
（50）PLC气动系统的控制
（51）感器应用实训

HYD-2A · PLC运动控制技术实训台

HYD-2A 型 PLC 运动控制技术实训台 一、产品概述 工业运动控制技术实训台是根据人力资源和社会保障部制定的 " 可编程序控制系统设计师 " 培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站 / 所对可编程序控制系统设计师的开展培训及技能鉴定。 二、工业运动控制技术实训台特色 1. 实训建设理念为一次性建设，本设备采用通用型宽展口，所…

HYD-2A型PLC运动控制技术实训台

一、产品概述

工业运动控制技术实训台是根据人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的开展培训及技能鉴定。

二、工业运动控制技术实训台特色

1. 实训建设理念为一次性建设，本设备采用通用型宽展口，所有主机的I/O口都可通过扩展口引出，可以用于插接式训练，也可进行线接式实操训练；还设有两块可拆卸的网孔板可对不同层次的学生进行考核。

2. 采用模块组合式结构，含开关量、模拟量、变频调速、触摸屏、通信模块等，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。

3. 项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：＜0.5kVA

4. 重 量：100kg

5. 实训架外形尺寸（约）：1300mm×700mm×1700mm

6.电脑桌（约）：560mm×600mm×1020mm，4040铝型材框架和钣金结构

7. 安全保护：具有漏电流保护装置，安全符合国家标准

四、基本配置及功能

实训装置由S7-1200单元、变频调速单元、小车运动控制单元、实训组件、电工基础实训单元单轴控制单元、触摸屏单元、以太网交换机、交流电机等组成。

1. PLC主机单元

    配置西门子配置西门子S7-1200 CPU1214C  DC/DC/DC  PLC主机， 14路数字量输入10路数字量输出，集成2路模拟量输入，集成PROFINET通讯接口。通信编程电缆。

4. 触摸屏单元

触摸屏单元采用TPC7062KI  7寸彩色触摸屏，以太网接口一个，用于PLC主机以太网通讯，控制和显示各单元的运行状态。

5. 变频调速单元

配置西门子G120C 0.37KW变频器,变频器为一体式变频器，集成PROFIBUS以太网接口，它将整流、逆变单元合在一起了。带矢量轴，实现矢量控制，带BOP面板。

6. 实训组件

实训组件主要由电源挂箱虚实结合挂箱，挂箱区域采用开放式结构可根据需求增加不同挂箱。

电源挂箱提供AC380V、AC220V、DC24V电源，直流电压：0～10V可调输出；直流电流：0～20mA可调输出,为实训挂箱和电机实训单元提供动力源；。

7. 单轴运动控制模块

该模块要求装有滚珠丝杠、光电开关、伺服电机支架、联轴器、指针、标尺、零点开关、限位开关，有效行程300mm。

8. 伺服驱动模块

配置三菱伺服驱动MR-JE-10A   伺服电机HG-KN13J-S100

9. 步进驱动模块

   配置步进驱动器DM556  步进电机57BYG

10. 电工基础实训单元

电工基础实训单元主要由交流接触器、中间继电器、时间继电器、按钮等组成，用于电机正反转、星三角转换、启停自锁等实训。

11. 三相交流电机

交流额定电压380V/△/Y接法，转速1400转/min，功率180W，频率50HZ，绝缘等级E级。

12.工业4.0仿真实训软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真

1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

2）电工电子仿真

（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等

3）气动回路仿真

（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真

（2）软件中设置的14路“考考你！”表现为典型气路设备故障。

（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。

4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。

5）传感器仿真

（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真

（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真

（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真

6）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

9）电机软启动及电机保护器的仿真

13.机床电气实训仿真软件

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

1）软件包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。

2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。

3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件接触器热继电器和机床运动指令元件如按钮，十字开关等元件的作用；原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。

六、主要配置清单

六、实训项目

PLC基本技能实训

MCGS组态棒图实验教学,利用已编辑好组态棒图,对以下任何实验进行动态跟踪教学实验针对实验项目的具体要求，学生自行编辑组态棒图进行实验。

1. PLC认知实训（软硬件结构、系统组成、基本指令、接线、编程下载等）

PLC虚拟控制应用实训

1. 四层电梯控制

2. 抢答器控制

3. 天塔之光控制

4. 音乐喷泉控制

5. 十字路口交通灯控制

6. 水塔水位控制

7. 自动送料装车系统控制

8. 传送带控制

9. 装配流水线控制

10. 多种液体混合装置控制

11. 自控成型机控制

12. 自动洗衣机控制

13. 机械手控制控制

14. 自控轧钢机控制

15. 邮件分拣机控制

16. 自动售货机控制

PLC实物控制应用实训

19. 直线运动位置检测、定位控制

20. 步进电机定位控制

21. 步进电机的速度控制

22. 步进电机的正反转控制

23. 伺服电机定位控制

24. 伺服电机的速度控制

25. 伺服电机的正反转控制

典型电动机控制实操实训

27. 三相鼠笼式异步电动机点动和自锁PLC控制

28. 三相鼠笼式异步电动机联动正反转PLC控制

29. 三相鼠笼式异步电动机带延时正反转PLC控制

30. 三相鼠笼式异步电动机Y/△转换起动PLC控制

PLC、变频器、触摸屏综合应用技能实训

31. 变频器功能参数设置与操作

32. 外部端子点动控制

33. 变频器控制电机正反转

34. 多段速度选择变频调速

35. 变频器无级调速

36. 外部模拟量方式的变频调速控制

37. 基于PLC的变频器外部端子的电机正反转控制

38. 基于PLC通信方式的变频开环调速

39. 基于触摸屏控制方式的基本指令编程练习

40. 基于触摸屏控制方式的数码显示控制

网络通讯综合实训

41. PLC与变频器RS485通讯实训

42. PLC、触摸屏与变频器通信控制

43. PLC、变频器、触摸屏组网综合应用实训

电力拖动部分实训内容

44．三相异步电动机接触器点动控

45．三相异步电动机接触器自锁控制线路

46．三相异步电动机Y/△自动控制线路

47．用倒顺开关控制三相异步电动机正反转线路

48．接触器联锁的正反转控制线路

49．按钮联锁的三相异步电动机正反转控制线路

50．双重联锁的三相异步电动机正反转控制线路

51．三相异步电动机多地控制

52．工作台自动往返控制线路

53．三相异步电动机串电阻降压启动控制线路

HYD-JD-12 · PLC技能工作岛实训装置

HYD-JD-12型PLC技能工作岛实训装置 一、概述 PLC技能工作岛实训装置采用6工位弧形工作岛设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，面板采用一次成型轻触式高档面板，达到“教”、“培”、“考”目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。 PLC技能工作岛实训装置开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿…

HYD-JD-12型PLC技能工作岛实训装置
一、概述
PLC技能工作岛实训装置采用6工位弧形工作岛设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，面板采用一次成型轻触式高档面板，达到“教”、“培”、“考”目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。
PLC技能工作岛实训装置开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实训和实物控制实训，同时也为了高层次的设计开发实训提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十多组最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制实训。
二、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出
D．+5V/1A直流稳压输出
E．±12V/1A直流稳压输出
3、重量：200Kg
4、外形尺寸：2200×2200×1500mm
三、装置构成
1、PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置
2、PLC主机及模块：西门子S7-200
3、变频器：配置西门子V20变频器，带有通讯接口及BOP操作面板。
4、触摸屏：配置昆仑通态TPC7062  7寸彩色触摸屏。
5、六工位岛式实训操作桌，面板采用复合防火板，桌子框架为1.2mm厚钢板材质，带电脑机位及键盘位。
6、编程应用软件：STEP 7 Professional V13
7、工控组态软件：MCGS昆仑通态
8、三相鼠笼电动机AC380V（Y/△）
9、PLC实训挂箱：
（1）LED数码管显示PLC自动控制实训挂箱（实物）
（2）四层电梯的PLC自动控制实训挂箱（实物）
（5）加工中心刀具库选择控制实训挂箱（实物）
（3）电机的自动控制实训挂箱
（4）步进电机的PLC控制实训挂箱
（5）继电器控制实训挂箱
（6）基础实训挂箱
五、配置清单（单套配置）
1.基本配置

七、基本实训项目
（一）PLC实训项目
1．与、或、非逻辑功能实训
2．定时器、计数器功能实训
3．跳转、分支功能实训
4．移位寄存器实训
5．数据处理功能实训
6．微分、位操作实训
7．LED数码官显示PLC自动控制实训（实物）
8．四层电梯的PLC自动控制实训（实物）
9．加工中心刀具库选择控制实训（实物）
10．电机的自动控制实训 （实物）
11．步进电机的PLC控制（实物）
12．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
13．三相鼠笼式异步电动机联动正反转PLC控制(实物)
14．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
15．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
16．MCGS组态棒图实训教学,利用已编辑好组态棒图,对以上任何实训进行动态跟踪教学实训
17．针对实训项目的具体要求，学生自行编辑组态棒图进行实训。
（二）变频器综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量（电压/电流）控制方式的变频调速
8.瞬时停电启动控制
9.PLC控制变频器外部端子的电机正反转
10.PLC控制变频器外部端子的电机运行时间控制
11.基于PLC数字量控制方式的多段速
12.基于PLC通信方式的变频器开环调速
13.基于PLC通信方式的速度闭环控制
14.变频器恒压供水系统的模拟
（三）触摸屏实训
1.触摸屏的参数设置与编程
2.触摸屏组态控制三相异步电机点动与自锁
3.触摸屏组态控制三相异步电机正反转
4.触摸屏组态控制三相异步电机星三角起动
5.触摸屏组态控制变频器模拟量调速

HYD-BP-7 · 变频调速与运输分流控制装置

HYD-BP-7 变频调速与运输分流控制装置 一、产品概述 变频调速与运输分流控制装置通过变频器对传送带电机进行速度调节，并把传送的物料进行材质与颜色的分辨，将分辨出来的物料用气缸推入到指定的仓位内。适合高等院校机电与自动化课程的教学/实训。开放式教学、在提升趣味性的同时提高学生动手能力是产品的优势；轻便、美观、易学习是产品的特色。 二、技术参数： 1、输入电源：AC220V±10%； 2、控制电压 : DC24V； 3、整机功率：0.…

一、产品概述
变频调速与运输分流控制装置通过变频器对传送带电机进行速度调节，并把传送的物料进行材质与颜色的分辨，将分辨出来的物料用气缸推入到指定的仓位内。适合高等院校机电与自动化课程的教学/实训。开放式教学、在提升趣味性的同时提高学生动手能力是产品的优势；轻便、美观、易学习是产品的特色。
二、技术参数：
1、输入电源：AC220V±10%；
2、控制电压 : DC24V；
3、整机功率：0.5KW；
4、气源压力：0.75Mpa。
5、尺寸：1600*700*1700mm
三、装置组成
1、铝合金型材桌面及型材实训桌组成、主要元器件由传感器、气缸、气动电磁阀、三相电机、变频器等组成。
2、平带传输机构，气动自动上料机构，气动分料机构，斜式物料滑槽.
四、实验项目：
1)材料识别应用实验；
2)颜色识别应用实验；
3)直流电机驱动控制实验
4)气动元件控制实验；
5)下料与分拣自动化逻辑编程设计实验。
五、实训内容：
1）传感器的安装与调试
1.电感开关的接线方式、感应材质距离及输出电压的正负；
2.电容开关的接线方式、感应材质距离及输出电压的正负；
3.光纤开关的接线方式、感应材质距离及输出电压的正负；
4.磁性开关的接线方式、感应材质距离及输出电压的正负；
5.光电对射开关的接线方式、感应材质距离及输出电压的正负。
2）变频器的安装与调试
1.变频器参数应用设置；
2.变频方向控制；
3.变频器外部控制接线实训；
4.变频器控制三相电机速度控制。
3)气动回路安装与应用
1.气动方向控制回路的安装；
2.气动速度控制回路的安装；
3.气动三联件的安装与应用；
4.推料气缸安装与控制应用。
六、配置清单

订购指南
“变频调速与运输分流控制装置”能为用户展示美观大方的外形，实用的结构和工艺，产品质量稳定可靠。此外，还可为用户提供培训、维修等服务。
本装置实验功能完备，通用性强，能完成、变频器对传送带电机进行速度调节，并把传送的物料进行材质与颜色的分辨等多门课程的实验，具体学校可根据自己的需要进行配置。用户如有特殊要求，本企业可另行提供特殊要求的部件。
由于本装置的用途广泛，实验功能完备，投资效益明显，因而是全日制高等院校、电大、职大、中专、职业技术学校等电力、电气类专业理想的实验设备。
本产品在供货时附有使用说明、实验指导书等技术资料，并配有实验连接线导线和备件。欢迎与本企业洽谈业务！

HYD-PLC-03 · 可编程控制器实验装置

HYD-PLC-03型可编程控制器实验装置 一、概述 PLC可编程控制器是以微处理机基础发展起来的工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，产品采用挂箱式，便于实验项目扩展…

一、概述
PLC可编程控制器是以微处理机基础发展起来的工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。
二、系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实验台控制箱技术指标
1、电源
1.1电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示 ，通过启停按钮控制三相交流电压输出。
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源。
F组:单相市电输出，供用户自备仪器使用。
四、PLC可编程控制器主要结构配置
1.工业触摸屏：威伦通，型号：TK8071IP，屏幕≥7寸；
2.通讯线：带屏蔽，
3.CC-Link主站通信模块：三菱， FX5U-CCL-MS，实现CC-Link通信；
4.三相变频电机： F370Y38L10H，三相，功率≥400W，用于传动；
5.从站CC-Link输入开关量模块：三菱，型号：AJ65SBTB1-8D，规格≥8点；
6.从站CC-Link输出开关量模块：三菱，型号：AJ65SBTB1-8T，规格≥8点；
7.变频器：三菱，型号：FR-E740-0.4K-CHT，功率≥400W，单相电源输入；
8.脉冲伺服及伺服电机：三菱，型号：MR-JE-20A、HG-KN23W1-S100，驱动功率≥100W；
9.主站PLC：三菱，型号：Fx5U-32MT/ES-A，输入≥16点，输出（晶体管型）≥16点，1个串行通信口，≥1路AD，≥1路DA。
五、实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
六、实验项目
1.PLC的基础逻辑编程
2、PLC的硬件接线
3、PLC的远程I/O控制
4、PLC与变频器的控制
5、PLC与伺服电机的控制
6、变频器的参数设置
7、变频器的外部端子控制
8、变频器的模拟量控制
9、伺服电机的参数控制
10、伺服电机的外部端子控制
11、伺服电机的模拟量控制
12.触摸屏的基本逻辑指令编辑
13.触摸屏画面编辑
14.触摸屏通讯设置
15.触摸屏与PLC通讯
16.触摸屏、PLC、变频器通讯
17.触摸屏、PLC、伺服电机通讯
七、配置清单

HYD-S-01 · CPLC可编程控制系统、微机接口及微机应用综合实验装置

HYD-S-01CPLC可编程控制系统、微机接口及微机应用综合实验装置 一、PLC可编程实验装置概述: 本 实验台 是在“PLC可编程实验装置”的基础上增加微机接口及微机应用实验系统，通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点、适用范围。微机接口及微机应用适用于86系列微机原理课程，综合了各学校讲课及实验老师意见，增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业,提…

一、PLC可编程实验装置概述:
    本实验台是在“PLC可编程实验装置”的基础上增加微机接口及微机应用实验系统，通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点、适用范围。微机接口及微机应用适用于86系列微机原理课程，综合了各学校讲课及实验老师意见，增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整。为适合基础教学的需要，增添了数字电路实验线路。系统实现了专业基础课（数字电路）、专业课（微机原理）、课程设计和毕业设计（微机应用）的三合一，真正做到了一机多用。大大节省实验室，节省管理人员，节省资金。配合本设备，我们特为教师提供了微机原理课、微机应用课的教师指导书，书中对这部分实验都写有实验目的，实验电路以及汇编语言和C语言的参考程序清单（提供程序软盘），供教师参考，减轻了教师备课和辅导实验的工作量。全套装置设计合理，功能强大，操作简单方便。
二、PLC可编程实验装置构成:
1、PLC可编程控制器实验屏
2、PLC可编程控制器实验装置
3、PLC可编程控制器实验台
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、实验操作桌
8、微机接口及应用部分：
（1）微机接口部分：一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等；
（2）微机应用部分：设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；
（3）辅助电路：40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号。
9、电脑或手持编程器（用户自备或代购）。
三、PLC可编程实验装置技术参数
◆PLC主机：输入：24点 输出16点
◆型号：三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议）
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
◆电流 ≥2A，电流具有过载保护
◆外形尺寸：160×75×140 cm3
四、PLC可编程实验装置实验内容
1、PLC可编程控制器实验：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
2、微机接口及微机应用
A、微机接口实验（微机原理课）
1、I/O地址译码实验
2、简单并行接口实验
3、可编程并行口实验（一）（二）
4、串行通讯实验（8251、8250）
5、A/D、D/A转换
6、可编程定时器/计数器实验
7、七段数码显示实验
8、中断实验和DMA通讯实验
B、趣味性实验及控制实验（微机应用课）
1、竞赛抢答器实验
2、数字录音机实验
3、电子琴实验
4、交通灯控制实验
5、继电器控制实验
6、步进电机控制实验
7、七段数码显示实验
8、集成电路测试实验
9、8279键盘、显示控制实验
C、TTL集成电路实验（数字电路课）
1、与、或、非门等门电路实验
2、组合逻辑电路实验（半加器、全加器等）
3、触发器实验（RS、D、JK等）
4、集成计数器及寄存器
5、译码器和数据选择器等
6、单稳态触发器等波形实验

HYD-X-02C · PLC可编程控制器、变频调速综合实训装置

HYD-X-02C PLC可编程控制器、变频调速综合实训装置 一、概述 PLC可编程控制器、变频调速综合 实训装置 集变频控制、PLC编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。 PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，配备三相鼠笼异步电机及继电器，能完…

HYD-X-02C PLC可编程控制器、变频调速综合实训装置

HYD-X-01 · PLC可编程控制器实训装置

HYD-X-01型PLC可编程控制器实训装置 一、概述 PLC可编程控制器 实训装置 适合高职院校、职业学校、技校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。 二、技术性能 1、输入电源：三相四线（或三相五线）～380V±10% …

HYD-X-01型PLC可编程控制器实训装置



HYD-S-01-1697 · PLC可编程控制器实验装置

型HYD-S-01PLC可编程控制器实验装置 一、概述 PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大…

型HYD-S-01PLC可编程控制器实验装置

HYD-S-06 · PLC可编程控制器实验装置（三菱FX1N-40MR）

HYD-S-06型PLC可编程控制器实验装置（三菱FX1N-40MR） 一、概述 可编程控制器实验装置是专为目前各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，装置配备的主机采用三菱FX1N-40MR型可编程控制器。为了结合教学要求，设…

 一、概述
可编程控制器实验装置是专为目前各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，装置配备的主机采用三菱FX1N-40MR型可编程控制器。为了结合教学要求，设计过程中参考了国内多种教材，典型性的实验项目，配套SC-09通信编程电缆、提供实验所需的+24V/2A电源，装置设有漏电保护、主机过压保护功能。
二、技术性能
1.PLC主机：输入：24点 输出16点
2.PLC型号：三菱FX1N-40MR；
3.输出电压：直流24V，电压表指示
4.利用应用软件编程
5.电源输入：交流220V，50Hz
6.电流 ≥2A，电流具有过载保护
7.外形尺寸：160×70×140 cm3
三、功能特点
1）实验台包括
A．直流电压：0～30V可调输出；直流电流：0～20mA；
B．～220V通过安全插座输出
C．+24V/1A直流稳压电源输出
D．+5V/5A直流稳压电源输出
E. ±12V/1A直流稳压电源输出
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）配置三菱FX1N-40MR主机，集成数字量I/O（24路数字量输入16路数字量输出）、RS-422通信口、SC-09通信编程电缆。
4）实验台带有24V/2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
6）可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。
7）该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型 LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
8）PLC实训模块

三、基本实验项目
1)PLC基本技能实训
1.PLC认知实训
2.PLC仿真实训
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．与、或、非逻辑功能实验
8．定时器、计数器功能实验
2)PLC模拟控制应用实训
1.数码显示控制
2.抢答器控制（优先级、数值运算，具有声效功能）
3.天塔之光控制（闪烁、发射、流水型）
4.音乐喷泉控制（具有声效功能）
5.十字路口交通灯控制
6.水塔水位控制
7.自动送料装车系统控制
8.四节传送带控制
9.装配流水线控制
10.多种液体混合装置控制
11.自控成型机控制
12.全自动洗衣机控制（具有声效功能）
13.电镀生产线控制
14.自控轧钢机控制
15.邮件分拣机控制
16.自动售货机控制
17.机械手控制
18.四层电梯控制（实物）
19.加工中心控制（实物）
20.步进电机PLC控制（实物）
四、PLC实验桌
实训桌架要采用工业铝型材结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜、电脑主机放置柜、键盘托架等，结构结实，型美观大方。
五、配套软件
1.工业4.0仿真实训软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）电工电子仿真
（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等
3）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路“考考你！”表现为典型气路设备故障。
（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。
4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
5）传感器仿真
（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真
（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真
（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真
6）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
9）电机软启动及电机保护器的仿真
六、配置清单（每套配置清单）

HYD-S-06C · PLC可编程控制器实验装置（三菱FX3U-48MR）

HYD-S-06C型PLC可编程控制器实验装置（三菱FX3U-48MR） 一、概述 可编程控制器实验装置是专为目前各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，装置配备的主机采用三菱FX3U-48MR，24数字量输入，24数字量输出型…

HYD-S-06C型PLC可编程控制器实验装置（三菱FX3U-48MR）

一、概述

HYD-S-06C-1700 · LC可编程控制器实验装置（三菱FX3U-48MR）

HYD-S-06C型PLC可编程控制器实验装置（三菱FX3U-48MR） 一、概述 可编程控制器实验装置是专为目前各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，装置配备的主机采用三菱FX3U-48MR，24数字量输入，24数字量输出型…

HYD-S-06A · PLC可编程控制器实验装置（三菱FX2N-48MR）

HYD-S-06A型PLC可编程控制器实验装置（三菱FX2N-48MR） 一、概述 可编程控制器实验装置是专为目前各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，装置配备的主机采用三菱FX2N-48MR，为了结合教学要求，设计过程中参考…

HYD-S-06A型PLC可编程控制器实验装置（三菱FX2N-48MR）

HYD-S-01-1702 · HYD-S-01型PLC可编程控制器实验装置

一、概述 PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理…

HYD-S-01型PLC可编程控制器实验装置

一、概述
PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

二、系统构成1、PLC可编程控制器实验台
2、PLC可编程控制器实验装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实验台
（一）功能、特点
1）实验台包括
  ◆ 交流电源输入区                          ◆ PLC主机 、编程电缆
  ◆ LED发光管、指示灯                    ◆ 输出负载指示
  ◆ 输入模拟开关（按钮和开关）        ◆ LED数码管 、蜂鸣器
  ◆ 直流稳压电源5V1A，24V2A        ◆ PLC输入 、输出端口
  ◆ 直流电机、继电器
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4）HYD-S-01型实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
6）双口接线法：PLC实验台与实验挂箱装置之间的连接即可采用自锁紧接插件，单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家的单一连接法相比具有绝对优越性。
7）可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。
（二）实验项目
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
 22．电镀过程控制实验
（三）技术参数
◆PLC主机：输入：24点  输出16点
◆型号：三菱FX1N-40MR
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
◆电流 ≥2A，电流具有过载保护
◆外形尺寸：160×75×140 cm3
四、PLC可编程控制器实验装置
    该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
    演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，目前每套演示装置主要由十七块实验挂箱组成（实验挂箱尺寸：40×24×6 cm3），它们的型号分别为：
1）PLC001  交通信号灯PLC自动控制
2）PLC002  搅拌器的PLC自动控制
3）PLC003  LED数码管显示PLC自动控制（实物）
4）PLC004  四层电梯的PLC自动控制（实物）
5）PLC005  加工中心刀具库选择控制（实物）
6）PLC006  艺术彩灯造型的PLC控制
7）PLC007  电机的自动控制（实物）
8）PLC008  步进电机的PLC控制（实物）
9）PLC009 模拟电视发射塔
10) PLC010 自动送料装车系统
11)P LC011自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
17）PLC017 基础实验
 优点：PLC实验台与演示装置之间的连接即可采用自锁连接插件，单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能。又可通过排线一次性连接，以提高实验速度，该设备生产的PLC可编程控制实验装置与其他厂家的单一连接相比具有绝对优越性。

HYD-S-01A · PLC可编程控制实验及单片机实验开发系统综合实验装置

HYD-S-01APLC可编程控制实验及单片机实验开发系统综合实验装置 一、概述 本实验台是在“HYD-S-01PLC可编程控制器实验系统”的基础上增加单片机实验开发系统，做到一机多用、资源共享、便于管理、该系统可完成51/96/8088/8086等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上。增加8088十六位微机原理和接口实验。一体化设计，只需更换不同的CPU卡，即可支持多种CPU的实验开发。提供两种操作平台…

一、概述
本实验台是在“HYD-S-01PLC可编程控制器实验系统”的基础上增加单片机实验开发系统，做到一机多用、资源共享、便于管理、该系统可完成51/96/8088/8086等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上。增加8088十六位微机原理和接口实验。一体化设计，只需更换不同的CPU卡，即可支持多种CPU的实验开发。提供两种操作平台，即可独立工作，也可与PC机联机工作。一机在手，别无他求。它适用于《MSC-51单片机原理与接口》、《MSC-96 单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课程教学。由MCS-51/96CPU卡组成的单片机仿真实验系统，除实验功能外，还具有仿真开发功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空间达64K。实验时指导书中详细叙述了各实验的目的、内容，列出了接线图，程序接口框图和程序软盘，省去了教师和实验辅导老师为设计、准备调试实验线路和实验程序所许的工作量，节约了课堂时间，从事单片机应用开发教学的科研人员根据各自的实际需要使用该实验系统，全套装置设计合理、功能强大、操作简单方便。

二、系统构成:
1、PLC可编程控制器实验屏
2、PLC可编程控制器实验装置
3、PLC可编程控制器实验台
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、实验操作桌
8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。
9、电脑或手持编程器（用户自备或代购）
三、技术参数
◆PLC主机：输入：24点  输出：16点
◆型号：三菱FX1N-40MR
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
◆电流 ≥2A，电流具有过载保护
 ◆外形尺寸：160×75×140 cm3
四、实验内容
1、PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验
 2．定时器、计数器功能实验
3．跳转、分支功能实验
 4．移位寄存器实验
5．数据处理功能实验
 6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
2、单片机实验系统：
MCS-51单片机实验
软件实验
外部数据存储器扩展
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区传送子程序
实验五　数据排序实验
实验六　查找相同数个数
实验七　无符号双字节快速乘法子程序
实验八　多分支程序
实验九　脉冲计数（定时/计数实验）
实验十　电脑时钟（定时器、中断器综合实验）
实验十一　二进制转换到BCD
实验十二　二进制转换到ASCII
实验十三　八段数码管显示
实验十四　键盘扫描显示实验
硬件实验
自搭接硬件电路实验提示
实验一　P1口亮灯实验
实验二　P1口转弯灯实验
实验三　P3.3输入，P1口输出
实验四　工业顺序控制（中断控制）
实验五　8255 A.B.C输出方波
实验六　8255 PA口控制PB口
实验七　8255控制交通灯
实验八　简单I/O口扩展实验
实验九　A/D转换实验
实验十　D/A输出方波
实验十一　电子音响 实验十二　继电器控制
实验十三　步进电机实验
实验十四　8253方波
实验十五　串并转换实验
实验十六　外部存储器扩展实验
实验十七　MCS-51串行口应用实验㈠——双机通信
实验十八　MCS-51串行口应用实验㈡——与PC机
通信
实验十九　温度闭环控制
实验二十　小直流电机调速实验
实验二十一  外部中断（急救车与交通灯）
8088/8086系列微机实验
软件实验
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区移动
实验五　数据排序实验
实验六　找“零”个数
实验七　32位二进制乘法
实验八　多分支程序
实验九　显示子程序
实验十　键盘扫描显示实验
实验十一　二进制转换到BCD
实验十二　二进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一　8255并行口实验㈠：A.B.C口输出方波
实验二　8255并行口实验㈡：PA口控制PB口
实验三　8255并行口实验㈢：控制交通灯
实验四　简单I/O口扩展
实验五　A/D转换实验
实验六　D/A转换实验㈠：输出方波
实验七　D/A转换实验㈠：输出锯齿波
实验八　8259中断控制器实验
实验九　定时／计数器：8253方波
实验十　继电器控制
实验十一　8251串行通信实验㈠：自发自收
实验十二　8251串行通信实验㈡：与PC通信
实验十三　步进电机控制
实验十四　小直流电机调速实验
实验十五　温度闭环控制
实验十六　音频驱动实验
MCS-96单片机实验
软件实验
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区传送子程序
实验五　数据排序实验
实验六　查找相同数个数
实验七　无符号双字节快速乘法子程序
实验八　多分支程序
实验九　定时器1实验——定时中断
实验十　定时器T1和T2同时产生中断
实验十一　80C196外部中断实验
实验十二　80C196软件方法产生中断
实验十三　利用HSI测脉冲宽度
实验十四　利用HSI测量单脉冲宽度
实验十五　利用HSO产生单脉冲
实验十六　利用HSO产生连续脉冲
实验十七　软件定时器
实验十八　80C196 A/D转换实验
实验十九　利用80C196的PWM产生各种波形
实验二十　二进制转换到BCD进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一　P1口亮灯实验
实验二　P1口转弯灯实验
实验三　P2.6输入，P1口输出
实验四　工业顺序控制
实验五　8255 A.B.C输出方波
实验六　8255 PA口控制PB口
实验七　8255控制交通灯
实验八　简单I/O口扩展实验
实验九　A/D转换实验
实验十　D/A输出方波
实验十一　继电器控制
实验十二　8253方波
实验十三　80C196串行口实验
实验十四　LED七段数码管显示实验
实验十五　键盘显示综合实验
实验十六　音频驱动实验
实验十七  步进电机实验
实验十八　直流电机实验
实验十九　外部中断（急救车与交通灯）

HYD-S-01B · PLC可编程控制系统、单片机实验开发系统、自动控制原理综合实验装置

HYD-S-01BPLC可编程控制系统、单片机实验开发系统、自动控制原理综合实验装置 一、概述 本实验台是在“HYD-S-01 PLC可编程控制器实验系统”的基础上增加“单片机实验开发系统”和“自动控制理论实验系统“，做到一机多用、资源共享、便于管理。单片机实验开发系统可完成51/96/8088/8086等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上，增加8088十六位微机原理和接口实验。一体化设计，只需更换不同…

HYD-S-02 · PLC可编程控制器实验装置设备

HYD-S-02PLC可编程控制器实验装置 一、概述 HYD-S-02型PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，…

HYD-S-02PLC可编程控制器实验装置

一、概述
HYD-S-02型PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，配备三相鼠笼异步电机及继电器，能完成多个电气控制实验。

二、特点
1、装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2、双口接线法  PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
5、组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
三、装置构成
1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置(挂箱规格：40×24×6 cm3)：
（1）PLC001 交通信号灯PLC自动控制实验挂箱
（2）PLC002 搅拌器的PLC自动控制实验挂箱
（3）PLC003 LED数码管显示PLC自动控制实验挂箱（实物）
（4）PLC004 四层电梯的PLC自动控制实验挂箱（实物）
（5）PLC005 加工中心刀具库选择控制实验挂箱（实物）
（6）PLC006 艺术彩灯造型的PLC控制实验挂箱
（7）PLC007 电机的自动控制实验挂箱（实物）
（8）PLC008 步进电机的PLC控制实验挂箱（实物）
（9）PLC009 模拟电视发射塔实验挂箱
（10）PLC010 自动送料装车系统实验挂箱
（11）PLC011 自动售货机实验挂箱
（12）PLC012 自动成型系统实验挂箱
（13）PLC013 水塔自动供水系统实验挂箱
（14）PLC014 邮件自动分拣系统实验挂箱
（15）PLC015 自动洗衣机系统实验挂箱
（16）PLC016 电镀系统实验挂箱
（17）PLC017 继电器控制实验挂箱（一）
（18）三相鼠笼电动机  380V  Y /△接法
（19）基础实验挂箱
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、工控组态软件
7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
8、电脑或手持编程器（用户自备或代购）
四、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器：
品牌、型号：三菱FX1N­-40mR（输入24点，输出16点）
4、重量：100Kg
5、外形尺寸：160×75×150 cm3
五、基本实验项目
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）
10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验 （实物）
14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
23．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
24．三相鼠笼式异步电动机联动正反转PLC控制(实物)
25．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
26．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
27．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。

HYD-S-02D · 可编程控制器、变频调速综合实验装置（网络型）

HYD-S-02D可编程控制器、变频调速综合实验装置（网络型） 一、概述 PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》、《变频调速技术》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件…

HYD-S-02D可编程控制器、变频调速综合实验装置（网络型）

一、概述
PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》、《变频调速技术》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，配备三相鼠笼异步电机、继电器、变频器能完成多个电气控制实验。

二、特点
 1、装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
 2、双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
 3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
 4、采用三菱FX1N-40MR主机 集成数字量I/O（24路数字量输入/16路数字量输出）
5、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6、PLC主机网络实验教学：
该实验装置具有两种通讯模式：A、1：N通信，一台电脑（主站）控制16台PLC主机（从站）进行通信实验；B、N：N通信，PLC主机与PLC主机间实现通信（总共8台PLC主机），任何一台PLC主机（主站）与7台PLC主机（从站）通信。
三、装置构成
1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置(挂箱规格：40×24×6 cm3)：
 （1）PLC001  交通信号灯PLC自动控制实验挂箱
 （2）PLC002  搅拌器的PLC自动控制实验挂箱
 （3）PLC003  LED数码管显示PLC自动控制实验挂箱（实物）
 （4）PLC004  四层电梯的PLC自动控制实验挂箱 （实物）
 （5）PLC005  加工中心刀具库选择控制实验挂箱（实物）
 （6）PLC006  艺术彩灯造型的PLC控制实验挂箱
 （7）PLC007  电机的自动控制实验挂箱（实物）
 （8）PLC008  步进电机的PLC控制实验挂箱（实物）
 （9）PLC009 模拟电视发射塔实验挂箱
 （10）PLC010 自动送料装车系统实验挂箱
 （11）PLC011 自动售货机实验挂箱
 （12）PLC012 自动成型系统实验挂箱
 （13）PLC013 水塔自动供水系统实验挂箱
 （14）PLC014 邮件自动分拣系统实验挂箱
 （15）PLC015 自动洗衣机系统实验挂箱
 （16）PLC016 电镀系统实验挂箱
 （17）PLC017 继电器控制实验挂箱（一）
 （18）不锈钢电机导轨，光码盘测速系统（配1024光电编码器）
 （19）基础实验挂箱
（20）变频器实验挂箱（选用三菱S520变频器）
3、PLC可编程控制器操作桌
4、编程应用软件
5、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
6、工控组态软件一套：
  打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
四、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
 B．～220V通过安全插座输出
 C．+24V/2A直流稳压输出
 D．+5V/1A直流稳压输出
 E．0-15V可调直流输出0-20mA可调电流输出
F．恒流源
3、PLC可编程控制器：三菱FX1N-40MR（输入24点，输出16点），
4、重量：100Kg
5、外形尺寸：160×75×150 cm3
五、基本实验项目
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）
10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验 （实物）
14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
23．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
24．三相鼠笼式异步电动机联动正反转PLC控制(实物)
25．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
26．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
27．变频器功能参数设置与操作实验
28．基于PLC通信方式的变频器开环调速
29．变频器速度闭环反馈系统实验
30．变频器开环运行实验
31．变频器多段速度运转实验
32．变频器外部操作实验
33．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
34．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。

HYD-S-02A · PLC可编程控制及单片机实验开发系统综合实验装置

HYD-S-02A型PLC可编程控制及单片机实验开发系统综合实验装置 一、特点 1、装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。 2、双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。 3、实验对象形像逼真，接近工业现场的实际应用，通过本实…

HYD-S-02A型PLC可编程控制及单片机实验开发系统综合实验装置

一、特点
1、装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2、双口接线法  PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
5、组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

二、装置构成
1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置(挂箱规格：40×24×6 cm3)：
（1）PLC001 交通信号灯PLC自动控制实验挂箱
（2）PLC002 搅拌器的PLC自动控制实验挂箱
（3）PLC003 LED数码管显示PLC自动控制实验挂箱（实物）
（4）PLC004 四层电梯的PLC自动控制实验挂箱（实物）
（5）PLC005 加工中心刀具库选择控制实验挂箱（实物）
（6）PLC006 艺术彩灯造型的PLC控制实验挂箱
（7）PLC007 电机的自动控制实验挂箱（实物）
（8）PLC008 步进电机的PLC控制实验挂箱（实物）
（9）PLC009 模拟电视发射塔实验挂箱
（10）PLC010 自动送料装车系统实验挂箱
（11）PLC011 自动售货机实验挂箱
（12）PLC012 自动成型系统实验挂箱
（13）PLC013 水塔自动供水系统实验挂箱
（14）PLC014 邮件自动分拣系统实验挂箱
（15）PLC015 自动洗衣机系统实验挂箱
（16）PLC016 电镀系统实验挂箱
（17）PLC017 继电器控制实验挂箱（一）
（18）三相鼠笼电动机  380V  Y /△接法
（19）基础实验挂箱
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、工控组态软件
7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）
9、电脑或手持编程器（用户自备或代购）
四、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器：
品牌、型号：三菱FX1N­-40mR（输入24点，输出16点）
4、重量：100Kg
5、外形尺寸：160×75×150 cm3
五、基本实验项目
1、PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）
10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验 （实物）
14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
23．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
24．三相鼠笼式异步电动机联动正反转PLC控制(实物)
25．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
26．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)27．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
2、单片机实验系统：
MCS-51单片机实验
软件实验
外部数据存储器扩展
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区传送子程序
实验五　数据排序实验
实验六　查找相同数个数
实验七　无符号双字节快速乘法子程序
实验八　多分支程序
实验九　脉冲计数（定时/计数实验）
实验十　电脑时钟（定时器、中断器综合实验）
实验十一　二进制转换到BCD
实验十二　二进制转换到ASCII
实验十三　八段数码管显示
实验十四　键盘扫描显示实验
硬件实验
自搭接硬件电路实验提示
实验一　P1口亮灯实验
实验二　P1口转弯灯实验
实验三　P3.3输入，P1口输出
实验四　工业顺序控制（中断控制）
实验五　8255 A.B.C输出方波
实验六　8255 PA口控制PB口
实验七　8255控制交通灯
实验八　简单I/O口扩展实验
实验九　A/D转换实验
实验十　D/A输出方波
实验十一　电子音响
实验十二　继电器控制
实验十三　步进电机实验
实验十四　8253方波
实验十五　串并转换实验
实验十六　外部存储器扩展实验
实验十七　MCS-51串行口应用实验㈠——双机通信
实验十八　MCS-51串行口应用实验㈡——与PC机通信
实验十九　温度闭环控制
实验二十　小直流电机调速实验
实验二十一  外部中断（急救车与交通灯）
8088/8086系列微机实验
软件实验
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区移动
实验五　数据排序实验
实验六　找“零”个数
实验七32位二进制乘法　
实验八　多分支程序
实验九　显示子程序
实验十　键盘扫描显示实验
实验十一　二进制转换到BCD
实验十二　二进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一　8255并行口实验㈠：A.B.C口输出方波
实验二　8255并行口实验㈡：PA口控制PB口
实验三　8255并行口实验㈢：控制交通灯
实验四　简单I/O口扩展
实验五　A/D转换实验
实验六　D/A转换实验㈠：输出方波
实验七　D/A转换实验㈠：输出锯齿波
实验八　8259中断控制器实验 实验九　定时／计数器：8253方波
实验十　继电器控制
实验十一　8251串行通信实验㈠：自发自收
实验十二　8251串行通信实验㈡：与PC通信
实验十三　步进电机控制
实验十四　小直流电机调速实验
实验十五　温度闭环控制
实验十六　音频驱动实验
MCS-96单片机实验
软件实验
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区传送子程序
实验五　数据排序实验
实验六　查找相同数个数
实验七　无符号双字节快速乘法子程序
实验八　多分支程序
实验九　定时器1实验——定时中断
实验十　定时器T1和T2同时产生中断
 实验十一　80C196外部中断实验
实验十二　80C196软件方法产生中断
实验十三　利用HSI测脉冲宽度
实验十四　利用HSI测量单脉冲宽度
实验十五　利用HSO产生单脉冲
实验十六　利用HSO产生连续脉冲
实验十七　软件定时器
实验十八　80C196 A/D转换实验
实验十九　利用80C196的PWM产生各种波形
实验二十　二进制转换到BCD进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一　P1口亮灯实验
实验二　P1口转弯灯实验
实验三　P2.6输入，P1口输出
实验四　工业顺序控制
实验五　8255 A.B.C输出方波
实验六　8255 PA口控制PB口
实验七　8255控制交通灯
实验八　简单I/O口扩展实验
实验九　A/D转换实验
实验十　D/A输出方波
实验十一　继电器控制
实验十二　8253方波
实验十三　80C196串行口实验
实验十四　LED七段数码管显示实验
实验十五　键盘显示综合实验
实验十六　音频驱动实验
实验十七  步进电机实验
实验十八　直流电机实验
实验十九　外部中断（急救车与交通灯）

HYD-S-02B · PLC可编程控制、单片机开发系统、自动控制原理综合实验装置

HYD-S-02BPLC可编程控制、单片机开发系统、自动控制原理综合实验装置 一、特点 1、装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。 2、双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。 3、实验对象形像逼真，接近工业现场的实际应用，…

HYD-S-02BPLC可编程控制、单片机开发系统、自动控制原理综合实验装置

一、特点
1、装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2、双口接线法  PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
5、组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

二、装置构成
1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置(挂箱规格：40×24×6 cm3)：
（1）PLC001 交通信号灯PLC自动控制实验挂箱
（2）PLC002 搅拌器的PLC自动控制实验挂箱
（3）PLC003 LED数码管显示PLC自动控制实验挂箱（实物）
（4）PLC004 四层电梯的PLC自动控制实验挂箱（实物）
（5）PLC005 加工中心刀具库选择控制实验挂箱（实物）
（6）PLC006 艺术彩灯造型的PLC控制实验挂箱
（7）PLC007 电机的自动控制实验挂箱（实物）
（8）PLC008 步进电机的PLC控制实验挂箱（实物）
（9）PLC009 模拟电视发射塔实验挂箱
（10）PLC010 自动送料装车系统实验挂箱
（11）PLC011 自动售货机实验挂箱
（12）PLC012 自动成型系统实验挂箱
（13）PLC013 水塔自动供水系统实验挂箱
（14）PLC014 邮件自动分拣系统实验挂箱
（15）PLC015 自动洗衣机系统实验挂箱
（16）PLC016 电镀系统实验挂箱
（17）PLC017 继电器控制实验挂箱（一）
（18）三相鼠笼电动机  380V  Y /△接法
（19）基础实验挂箱
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、工控组态软件
7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。
9、电脑或手持编程器（用户自备或代购）
四、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器：
品牌、型号：三菱FX1N­-40mR（输入24点，输出16点），也可选择西门子、欧姆龙，价格另议。
4、重量：100Kg
5、外形尺寸：160×75×150 cm3
五、基本实验项目
1、PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）
10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验 （实物）
14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
23．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
24．三相鼠笼式异步电动机联动正反转PLC控制(实物)
25．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
26．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
27．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
2、单片机实验系统：
MCS-51单片机实验
软件实验
外部数据存储器扩展
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区传送子程序
实验五　数据排序实验
实验六　查找相同数个数
实验七　无符号双字节快速乘法子程序
实验八　多分支程序
实验九　脉冲计数（定时/计数实验）
实验十　电脑时钟（定时器、中断器综合实验）
实验十一　二进制转换到BCD
实验十二　二进制转换到ASCII
实验十三　八段数码管显示
实验十四　键盘扫描显示实验
硬件实验
自搭接硬件电路实验提示
实验一　P1口亮灯实验
实验二　P1口转弯灯实验
实验三　P3.3输入，P1口输出
实验四　工业顺序控制（中断控制）
实验五　8255 A.B.C输出方波
实验六　8255 PA口控制PB口
实验七　8255控制交通灯
实验八　简单I/O口扩展实验
实验九　A/D转换实验
实验十　D/A输出方波
实验十一　电子音响
实验十二　继电器控制
实验十三　步进电机实验
实验十四　8253方波
实验十五　串并转换实验
实验十六　外部存储器扩展实验
实验十七　MCS-51串行口应用实验㈠——双机通信
实验十八　MCS-51串行口应用实验㈡——与PC机通信
实验十九　温度闭环控制
实验二十　小直流电机调速实验
实验二十一  外部中断（急救车与交通灯）
8088/8086系列微机实验
软件实验
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区移动
实验五　数据排序实验
实验六　找“零”个数
实验七　32位二进制乘法
实验八　多分支程序
实验九　显示子程序
实验十　键盘扫描显示实验
实验十一　二进制转换到BCD
实验十二　二进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一　8255并行口实验㈠：A.B.C口输出方波
实验二　8255并行口实验㈡：PA口控制PB口
实验三　8255并行口实验㈢：控制交通灯
实验四　简单I/O口扩展
实验五　A/D转换实验
实验六　D/A转换实验㈠：输出方波
实验七　D/A转换实验㈠：输出锯齿波
实验八　8259中断控制器实验
实验九　定时／计数器：8253方波
实验十　继电器控制
实验十一　8251串行通信实验㈠：自发自收
实验十二　8251串行通信实验㈡：与PC通信
实验十三　步进电机控制
实验十四　小直流电机调速实验
实验十五　温度闭环控制
实验十六　音频驱动实验
MCS-96单片机实验
软件实验
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区传送子程序
实验五　数据排序实验
实验六　查找相同数个数
实验七　无符号双字节快速乘法子程序
实验八　多分支程序
实验九　定时器1实验——定时中断
实验十　定时器T1和T2同时产生中断
实验十一　80C196外部中断实验
实验十二　80C196软件方法产生中断
实验十三　利用HSI测脉冲宽度
实验十四　利用HSI测量单脉冲宽度
实验十五　利用HSO产生单脉冲
实验十六　利用HSO产生连续脉冲
实验十七　软件定时器
实验十八　80C196 A/D转换实验
实验十九　利用80C196的PWM产生各种波形
实验二十　二进制转换到BCD进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一　P1口亮灯实验
实验二　P1口转弯灯实验
实验三　P2.6输入，P1口输出
实验四　工业顺序控制
实验五　8255 A.B.C输出方波
实验六　8255 PA口控制PB口
实验七　8255控制交通灯
实验八　简单I/O口扩展实验
实验九　A/D转换实验
实验十　D/A输出方波
实验十一　继电器控制
实验十二　8253方波
实验十三　80C196串行口实验
实验十四　LED七段数码管显示实验
实验十五　键盘显示综合实验
实验十六　音频驱动实验
实验十七  步进电机实验
实验十八　直流电机实验
实验十九　外部中断（急救车与交通灯）
3、自动控制理论实验开发系统：
（1）典型线型环节的模拟
（2）二阶系统的阶跃响应
（3）三阶系统的频率响应
（4）线性系统稳定性的研究
（5）控制系统的校正
（6）典型非线性特性
（7）非线性控制系统特性分析

HYD-S-02-1709 · CPLC可编程控制器、微机接口及微机应用综合实验装置

HYD-S-02CPLC可编程控制器、微机接口及微机应用综合实验装置 一、特点 1、装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。 2、双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。 3、实验对象形像逼真，接近工业现场的实际应用，通过本实…

HYD-S-02CPLC可编程控制器、微机接口及微机应用综合实验装置

一、特点
1、装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2、双口接线法  PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
5、组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

二、装置构成
1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置(挂箱规格：40×24×6 cm3)：
（1）PLC001 交通信号灯PLC自动控制实验挂箱
（2）PLC002 搅拌器的PLC自动控制实验挂箱
（3）PLC003 LED数码管显示PLC自动控制实验挂箱（实物）
（4）PLC004 四层电梯的PLC自动控制实验挂箱（实物）
（5）PLC005 加工中心刀具库选择控制实验挂箱（实物）
（6）PLC006 艺术彩灯造型的PLC控制实验挂箱
（7）PLC007 电机的自动控制实验挂箱（实物）
（8）PLC008 步进电机的PLC控制实验挂箱（实物）
（9）PLC009 模拟电视发射塔实验挂箱
（10）PLC010 自动送料装车系统实验挂箱
（11）PLC011 自动售货机实验挂箱
（12）PLC012 自动成型系统实验挂箱
（13）PLC013 水塔自动供水系统实验挂箱
（14）PLC014 邮件自动分拣系统实验挂箱
（15）PLC015 自动洗衣机系统实验挂箱
（16）PLC016 电镀系统实验挂箱
（17）PLC017 继电器控制实验挂箱（一）
（18）三相鼠笼电动机  380V  Y /△接法
（19）基础实验挂箱
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、工控组态软件
7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
8、微机接口及应用部分：
（1）微机接口部分：一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等；
（2）微机应用部分：设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；
（3）辅助电路：40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号。
9、电脑或手持编程器（用户自备或代购）
四、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器：
品牌、型号：三菱FX1N­-40mR（输入24点，输出16点），也可选择西门子、欧姆龙，价格另议。
4、重量：100Kg
5、外形尺寸：160×75×150 cm3
五、基本实验项目
1、PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）
10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验 （实物）
14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
23．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
24．三相鼠笼式异步电动机联动正反转PLC控制(实物)
25．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
26．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
27．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
2、微机接口及微机应用
 A、微机接口实验（微机原理课）
1、I/O地址译码实验
2、简单并行接口实验
3、可编程并行口实验（一）（二）
4、串行通讯实验（8251、8250）
5、A/D、D/A转换
6、可编程定时器/计数器实验
7、七段数码显示实验
8、中断实验和DMA通讯实验
 B、趣味性实验及控制实验（微机应用课）
 1、竞赛抢答器实验
2、数字录音机实验
3、电子琴实验
4、交通灯控制实验
5、继电器控制实验
6、步进电机控制实验
7、七段数码显示实验
8、集成电路测试实验
9、8279键盘、显示控制实验
C、TTL集成电路实验（数字电路课）
1、与、或、非门等门电路实验
2、组合逻辑电路实验（半加器、全加器等）
3、触发器实验（RS、D、JK等）
4、集成计数器及寄存器
5、译码器和数据选择器等
6、单稳态触发器等波形实验

HYD-S-04A · 网络型PLC可编程控制器、变频调速及电气控制实验装置

HYD-S-04A网络型PLC可编程控制器、变频调速及电气控制实验装置 一、概述 本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。 …

HYD-S-04A网络型PLC可编程控制器、变频调速及电气控制实验装置

一、概述
本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。

二、特点：
1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
2、双端口接线法：PLC主机与实验模块挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高实验者动手动脑能力，加深了解PLC的结构和功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家单一连线法相比具有绝对的优越性。
3、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX1N-40mR可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
5、组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6、实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。
7、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟7台PLC主机（从站）进行直接通信实验（即进行N：N通信）。
三、技术性能
1、输入电源：三相四线（～380V±10%  50Hz）
2、工作环境：温度-10℃～+40℃  相对湿度＜85%（25℃）
3、装置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150 cm3
四、装置构成
（一）交流电源控制功能板
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压电源输出（数显）
D．+5V/1A直流稳压电源输出（数显）
E．±12V/1A直流稳压电源输出（根据装置需求而定）
（二）控制屏：正面大凹槽内上下设有导轨，实验模块挂件在控制屏上位置可任意互换。
（三）实验桌：钢木结构
（四）JDS-01 PLC主机实验组件：
1、三菱FX1N­-40mR-001 AC/DC/继电器，内置数字量I/O（24路开关量输入，16路继电器输出）。
2、FX0N-3A模拟量模块（2路模拟量输入，1路模拟量输出）。
3、FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。
（五）HYD-02继电接触器控制实验挂箱（一）
    提供交流接触器、热继电器各2只，模拟灯泡1只，控制按钮3只。
（六）HYD-03继电接触器控制实验挂箱（二）
    提供交流接触器2只，时间继电器1只，能耗制动变压器、整流二极管、大功率电阻等。
（七）HYD-04 触摸屏实验挂箱
配有5.7英寸eview500  256色液晶触摸屏，带有RS485通信接口。
（八）JDS-05 变频器实验挂箱 选用三菱FR-S520
（九）温度闭环控制挂箱
（十）A/D及D/A转换挂箱
（十一）PLC001  交通信号灯PLC自动控制实验挂箱
（十二）PLC002  搅拌器的PLC自动控制实验挂箱
（十三）PLC003  LED数码管显示PLC自动控制实验挂箱 （实物）
（十四）PLC004  四层电梯的PLC自动控制实验挂箱 （实物）
（十五）PLC005  加工中心刀具库选择控制实验挂箱（实物）
（十六）PLC006  艺术彩灯造型的PLC控制实验挂箱
（十七）PLC007  电机的自动控制实验挂箱（实物）
（十八）PLC008  步进电机的PLC控制实验挂箱（实物）
（十九）PLC009 模拟电视发射塔实验挂箱
（二十）PLC010 自动送料装车系统实验挂箱
（二十一）PLC011 自动售货机实验挂箱
（二十二）PLC012 自动成型系统实验挂箱
（二十三）PLC013 水塔自动供水系统实验挂箱
（二十四）PLC014 邮件自动分拣系统实验挂箱
（二十五）PLC015 自动洗衣机系统实验挂箱
（二十六）PLC016 电镀系统实验挂箱
（二十七）三相鼠笼和电动机  380V  Y /△接法  2台
（二十八）基础实验挂箱
五、实验内容
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．A/D、D/A转换
8．交通信号灯PLC自动控制实验
9．搅拌器的PLC自动控制实验
10．LED数码官显示PLC自动控制实验
11．四层电梯的PLC自动控制实验
12．加工中心刀具库选择控制实验
13．艺术彩灯造型的PLC控制实验
14．电机的自动控制实验
15．步进电机的PLC控制
16．模拟电视发射塔实验实验
17．自动送料装车系统控制实验
18．自动售货机实验
19．自动成型实验
20．水塔自动供水控制系统实验
21．邮件自动分拣实验
22．自动洗衣机控制系统模拟实验
23．电镀过程控制实验 24．触摸屏的基本指令演示
25．触摸屏的LED数码显示控制
26．触摸屏控制的三相鼠笼异步电机变频调速控制
27．变频器功能参数设置与操作实验
28．触摸屏的温度PID控制
29．三相异步电机的变频开环调速实验
30．基于PLC通信方式的变频器开环调速
31．基于PLC通讯方式的变频器闭环调速
32．基于PLC模拟量方式的变频器闭环调速
33．三相鼠笼异步电机点动控制
34．三相鼠笼异步电机具有自锁的正转控制线路
35．三相鼠笼异步电机联锁的正反转控制
36．三相鼠笼异步电机带延时正反转控制
37．三相鼠笼异步电机Y/△转换起动控制
38．接触器控制串电阻起动控制线路
39．延时控制串电阻降压起动线路
40．C620车床电气控制线路
41．MCGS组态棒图实验教学
42．利用已编好组态棒图，对以上任何实验进行动态跟踪教学实验
43．针对实验项目的具体要求，学生自行编辑组态棒图进行实验

HYD-S-04B · 网络型PLC可编程控制器变频调速电气控制及单片机实验开发系统综合实验装置

HYD-S-04B网络型PLC可编程控制器变频调速电气控制及单片机实验开发系统综合实验装置 一、概述 本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态…

HYD-S-04B网络型PLC可编程控制器变频调速电气控制及单片机实验开发系统综合实验装置

HYD-S-04C · 网络型PLC可编程控制器变频调速电气控制及微机接口与微机应用综合实验装置

HYD-S-04C网络型PLC可编程控制器变频调速电气控制及微机接口与微机应用综合实验装置 一、概述 本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态…

HYD-S-04C网络型PLC可编程控制器变频调速电气控制及微机接口与微机应用综合实验装置

HYD-X-02A · PLC可编程控制器单片机开发应用及电气控制综合实训装置

HYD-X-02APLC可编程控制器单片机开发应用及电气控制综合实训装置 一、概述 HYD-X-02A PLC可编程控制器实训装置、单片机开发应用及电气控制综合实训装置，PLC部分集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实训，也为高层次的设计开发实验实训提供良好的条件。为了结合教学要求，设计过程中…

HYD-X-02APLC可编程控制器单片机开发应用及电气控制综合实训装置

HYD-X-02B · PLC可编程控制器单片机开发应用及变频调速综合实训装置

HYD-X-02B PLC可编程控制器单片机开发应用及变频调速综合实训装置 一、概述 本装置集单片机、变频控制、PLC编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。 单片机开发应用部分功能强大、实训内容丰富，可完成单片机接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等众多项目训练。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物…

HYD-X-02B PLC可编程控制器单片机开发应用及变频调速综合实训装置

HYD-X-01A · 网络型PLC可编程控制器综合实训装置

HYD-X-01A网络型PLC可编程控制器综合实训装置 （PLC+变频+电气控制+触摸屏） 一、概述 该装置是根据《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》，教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及…

HYD-X-01A网络型PLC可编程控制器综合实训装置

（PLC+变频+电气控制+触摸屏）

HYD-03 · 网络型PLC可编程控制器实验装置

HYD-03型网络型PLC可编程控制器实验装置 一、特点 本装置是依据《可编程控制器技术》、《可编程控制器及其应用》等课程教学大纲的要求，广泛征求各院校对该类教学实验设备的要求和建议而开发的新一代实验设备。PLC主机选用日本三菱FX2N-48mR可编程控制器，增加了通信模块，具有以下鲜明特点。 1、装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。 2、双口接线法 PLC主机与实验挂箱之间的…

HYD-03型网络型PLC可编程控制器实验装置

HYD-SW-01A · PLC可编程控制实验装置（卧式）

HYD-SW-01A型PLC可编程控制实验装置（卧式） 一、概述 “HYD-SW-01A型可编程控制器实验装置”是专为目前我国各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。可编逻辑控制器、通信编程器、GX Developer7.0编程软件、MCGS V5.5工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验，同时也为高层次的设计开发实…

HYD-SW-01A型PLC可编程控制实验装置（卧式）

HYD-SW-01B · 网络型PLC可编程控制实验装置

HYD-SW-01B型网络型PLC可编程控制实验装置 一、概述 本装置是本企业依据“可编程控制器技术”、“可编程控制器及其应用”教学实验大纲的要求，广泛征求各院校对该类教学实验设备的需求和建议而开发的实验设备。主机选用日本三菱的FX2N-48MR型可编程序控制器和通信模块（用户也可以选择其他品牌的控制器）。它在保留了“HYD-SW-01A型”的所有优点外，还具有以下鲜明特点： 1、 组态棒图网络教学 采用MCGS工控组态软件，打开软件编…

HYD-SW-01B型网络型PLC可编程控制实验装置

HYD-SP-01 · 变频调速实验装置

HYD-SP-01型变频调速实验装置 一、产品特点： 本装置采它适用于大中专院校、职校、技校自动化专业配套教学和开放实验 二、实验台技术参数： 1、输入电源：AC380V±5％ 50Hz 2、额定电流：3A 3、环境温度：-5℃～40℃ 4、外形尺寸：1600×700×1250mm 5、相对湿度：≤90％(25℃) 6、变 频 器：FR-A4540-1.5K 三、产品构成： 1 、实验台 ：安装有实验所需的全部电器元件、仪表、开关按扭等…

HYD-SP-01型变频调速实验装置

HYD-X-01-1720 · 变频调速技术实训装置

HYD-X-01型变频调速技术实训装置 一、概述 本装置是在总结当前变频调速实训教学设备的基础上，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱FR-A540-0.75K变频器带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。 二、技术性能 1.输入电源：三相四线（或三相五线）～380V±10% …

HYD-X-01型变频调速技术实训装置

HYD-PLC1F · 可编程自动化控制综合实训装置

HYD-PLC1F可编程自动化控制综合实训装置 一、概述 PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各…

 HYD-PLC1F可编程自动化控制综合实训装置

一、概述
PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。
二、系统构成
1、PLC可编程实验屏
2、PLC可编程控制器操作桌
3、PLC实验模块
4、编程应用软件
5、PLC及转接通讯电缆
6、电脑（用户自备或代购）
三、PLC可编程控制器实验台
（一）功能、特点
1）实验台包括
输入电源：三相四线电源，输入时指示灯亮。
电源输出：有漏电型保护器、过载、短路保护装置。
三相四线380V输出，由三只电压表指示输出电压
直流电压：0～10V可调输出；直流电流：0～20mA；
～220V通过安全插座输出
+24V/1A直流稳压电源输出
+5V/5A直流稳压电源输出
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）实验台本身带有24V/2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
4）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
5) 实验台左上角安装有实时监控考评系统，实时传送现场学员实验及考核图像及影像资料的存储，利于教师和考官判断学员考核结果及对所学知识掌握程度。
6）可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。
7）PLC主机配置
（1）配置三菱FX2N-48MR主机，集成数字量I/O（24路数字量输入24路数字量输出）RS-422通信口、SC-09通信编程电缆。
（二）实验项目
1)PLC基本技能实训
1.PLC认知实训
2.PLC仿真实训
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．与、或、非逻辑功能实验
8．定时器、计数器功能实验
2)PLC模拟控制应用实训
1.天塔之光控制（闪烁、发射、流水型）
2.十字路口交通灯控制
3.水塔水位控制
4.自动送料装车系统控制
5.装配流水线控制
6.多种液体混合装置控制
7.自控成型机控制
8.全自动洗衣机控制（具有声效功能）
9.自控轧钢机控制
10.邮件分拣机控制
11.自动售货机控制
12.机械手控制
13.闸门控制
14.加工中心控制
15.步进电机PLC控制
4) PLC、变频器、触摸屏综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量(电压/电流）控制方式的变频调速
8.瞬时停电启动控制    9.    PLC控制变频器外部端子的电机正反转
10.PLC控制变频器外部端子的电机运行时间控制
11.基于PLC数字量控制方式的多段速
12.基于触摸屏控制方式的基本指令编程练习
13.基于触摸屏控制方式的LED控制
14.基于触摸屏控制方式的温度PID控制
15.PLC、触摸屏与变频器通信控制
16.基于MCGS的现场总线网络通信技术
5）PLC三相电机实训
1.三相鼠笼式异步电动机点动控制和自锁控制（实物）
2.三相鼠笼式异步电动机联锁正反转控制（实物）
3.三相鼠笼式异步电动机带延时正反转控制（实物）
4.三相鼠笼式异步电动机星/三角（Y/△）换接起动控制（实物）
（三）技术参数
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
◆电流 ≥2A，电流具有过载保护
◆外形尺寸：166×70×140 cm3
四、可编程自动化控制综合实训装置
1、该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型
LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
2、PLC实训模块

HYD-S-06H-2647 · PLC可编程控制器实验装置(三菱FX3U-48MR)

HYD-S-06H PLC 可编程控制器实验装置 ( 三菱 FX3U-48MR) 一、概述 可编程控制器实验装置是专为目前各院校开设的 “ 可编程控制器技术 ” 、 “ 可编程控制器及其应用 ” 课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行 PLC 的基本指令练习、多个 PLC 实际应用的模拟实验及实物实验，装置配备的主机采用三菱 FX3U-48MR…

HYD-S-06H PLC可编程控制器实验装置(三菱FX3U-48MR)

 一、概述
可编程控制器实验装置是专为目前各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，装置配备的主机采用三菱FX3U-48MR型可编程控制器。为了结合教学要求，设计过程中参考了国内多种教材，典型性的实验项目，配套SC-09通信编程电缆、提供实验所需的+24V/2A电源，装置设有漏电保护、主机过压保护功能。
二、技术性能
1.PLC主机：输入：24点 输出24点
2.PLC型号：FX3U-48MR
3.输出电压：直流24V，电压表指示
4.利用应用软件编程
5.电源输入：交流220V，50Hz
6.电流 ≥2A，电流具有过载保护
7.外形尺寸：160×70×140 cm3
三、功能特点
1）实验台包括
A．直流电压：0～30V可调输出；直流电流：0～20mA；
B．～220V通过安全插座输出
C．+24V/1A直流稳压电源输出
D．+5V/5A直流稳压电源输出
E. ±12V/1A直流稳压电源输出
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）配置三菱FX3U-48MR，24 数字量输入，24 数字量输出、SC-09通信编程电缆。
4）实验台带有24V/2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
6）可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。
7）该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型 LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
8）实训桌

1、采用铝合金框架，实验台底下设有万向轮，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于200kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。4只C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

2、桌子上方设有LED照明灯系统，中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。桌面为防火、防水、耐磨高密度防火板，采用PU封边工艺，台面厚度约25mm。

3、实验桌下方设有柜子，底部配有4个1.5寸万向带刹车脚轮。

9）智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

10）PLC实训模块

三、基本实验项目
1)PLC基本技能实训
1.PLC认知实训
2.PLC仿真实训
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．与、或、非逻辑功能实验
8．定时器、计数器功能实验
2)PLC模拟控制应用实训
1.数码显示控制
2.抢答器控制（优先级、数值运算，具有声效功能）
3.天塔之光控制（闪烁、发射、流水型）
4.音乐喷泉控制（具有声效功能）
5.十字路口交通灯控制
6.水塔水位控制
7.自动送料装车系统控制
8.四节传送带控制
9.装配流水线控制
10.多种液体混合装置控制
11.自控成型机控制
12.全自动洗衣机控制（具有声效功能）
13.电镀生产线控制
14.自控轧钢机控制
15.邮件分拣机控制
16.自动售货机控制
17.机械手控制
18.四层电梯控制（实物）
19.加工中心控制（实物）
20.步进电机PLC控制（实物）
四、PLC实验桌
实训桌架要采用工业铝型材结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜、电脑主机放置柜、键盘托架等，结构结实，型美观大方。
五、配套软件
1.工业4.0仿真实训软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）电工电子仿真
（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等
3）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路“考考你！”表现为典型气路设备故障。
（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。
4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
5）传感器仿真
（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真
（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真
（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真
6）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
9）电机软启动及电机保护器的仿真
六、配置清单（每套配置清单）

HYD-S-06-2648 · PLC可编程控制器实验装置(西门子S7-1200)

HYD-S-06 型型 PLC 可编程控制器实验装置 ( 西门子 S7-1200) 一、概述 可编程控制器实验装置是专为目前各院校开设的 “ 可编程控制器技术 ” 、 “ 可编程控制器及其应用 ” 课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行 PLC 的基本指令练习、多个 PLC 实际应用的模拟实验及实物实验，装置配备的主机采用西门子 S7-1200…

HYD-S-06型型PLC可编程控制器实验装置(西门子S7-1200)

一、概述
可编程控制器实验装置是专为目前各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，装置配备的主机采用西门子S7-1200 CPU1214C AC/DC/RLY型可编程控制器。为了结合教学要求，设计过程中参考了国内多种教材，典型性的实验项目，提供实验所需的+24V/2A电源，装置设有漏电保护、主机过压保护功能。
二、技术性能
1.PLC主机：S7-1200 CPU1214C AC/DC/RLY 14 点输入/10 点输出，模拟量 2 路输入，1 个以太网通信端口

2.输出电压：直流24V，电压表指示
3.利用应用软件编程
4.电源输入：交流220V，50Hz
5.电流 ≥2A，电流具有过载保护
6.外形尺寸：160×70×140 cm3
三、功能特点
1）实验台包括
A．直流电压：0～30V可调输出；直流电流：0～20mA；
B．～220V通过安全插座输出
C．+24V/1A直流稳压电源输出
D．+5V/5A直流稳压电源输出
E. ±12V/1A直流稳压电源输出
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）配置西门子PLC主机：S7-1200 CPU1214C AC/DC/RLY 14 点输入/10 点输出，模拟量 2 路输入，1 个以太网通信端口。
4）实验台带有24V/2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
6）可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。
7）该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型 LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
8）实训桌

1、采用铝合金框架，实验台底下设有万向轮，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于200kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。4只C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

2、桌子上方设有LED照明灯系统，中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。桌面为防火、防水、耐磨高密度防火板，采用PU封边工艺，台面厚度约25mm。

3、实验桌下方设有柜子，底部配有4个1.5寸万向带刹车脚轮。

9）智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

10）PLC实训模块

三、基本实验项目
1)PLC基本技能实训
1.PLC认知实训
2.PLC仿真实训
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．与、或、非逻辑功能实验
8．定时器、计数器功能实验
2)PLC模拟控制应用实训
1.数码显示控制
2.抢答器控制（优先级、数值运算，具有声效功能）
3.天塔之光控制（闪烁、发射、流水型）
4.音乐喷泉控制（具有声效功能）
5.十字路口交通灯控制
6.水塔水位控制
7.自动送料装车系统控制
8.四节传送带控制
9.装配流水线控制
10.多种液体混合装置控制
11.自控成型机控制
12.全自动洗衣机控制（具有声效功能）
13.电镀生产线控制
14.自控轧钢机控制
15.邮件分拣机控制
16.自动售货机控制
17.机械手控制
18.四层电梯控制（实物）
19.加工中心控制（实物）
20.步进电机PLC控制（实物）
四、PLC实验桌
实训桌架要采用工业铝型材结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜、电脑主机放置柜、键盘托架等，结构结实，型美观大方。
五、配套软件
1.工业4.0仿真实训软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）电工电子仿真
（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等
3）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路“考考你！”表现为典型气路设备故障。
（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。
4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
5）传感器仿真
（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真
（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真
（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真
6）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
9）电机软启动及电机保护器的仿真
六、配置清单（每套配置清单）

HYD-S-12 · PLC可编程控制器实验装置(西门子S7-200smart)

HYD-S-12 型 PLC 可编程控制器实验装置 ( 西门子 S7-200smart) 一、概述 可编程控制器实验装置是专为目前各院校开设的 “ 可编程控制器技术 ” 、 “ 可编程控制器及其应用 ” 课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行 PLC 的基本指令练习、多个 PLC 实际应用的模拟实验及实物实验，装置配备的主机采用西门 S7-20…

HYD-S-12型PLC可编程控制器实验装置(西门子S7-200smart)

 一、概述
可编程控制器实验装置是专为目前各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，装置配备的主机采用西门S7-200smart SR40型可编程控制器。为了结合教学要求，设计过程中参考了国内多种教材，典型性的实验项目，提供实验所需的+24V/2A电源，装置设有漏电保护、主机过压保护功能。
二、技术性能
1.PLC主机：S7-200smart SR40 数字量24点输入/16点输出， 1 个以太网通信端口

2.输出电压：直流24V，电压表指示
3.利用应用软件编程
4.电源输入：交流220V，50Hz
5.电流 ≥2A，电流具有过载保护
6.外形尺寸：160×70×140 cm3
三、功能特点
1）实验台包括
A．直流电压：0～30V可调输出；直流电流：0～20mA；
B．～220V通过安全插座输出
C．+24V/1A直流稳压电源输出
D．+5V/5A直流稳压电源输出
E. ±12V/1A直流稳压电源输出
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）配置西门子PLC主机：S7-200smart SR40 数字量24点输入/16点输出， 1 个以太网通信端口
4）实验台带有24V/2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
6）可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。
7）该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型 LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
8）实训桌

1、采用铝合金框架，实验台底下设有万向轮，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于200kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。4只C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

2、桌子上方设有LED照明灯系统，中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。桌面为防火、防水、耐磨高密度防火板，采用PU封边工艺，台面厚度约25mm。

3、实验桌下方设有柜子，底部配有4个1.5寸万向带刹车脚轮。

9）智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

10）PLC实训模块

三、基本实验项目
1)PLC基本技能实训
1.PLC认知实训
2.PLC仿真实训
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．与、或、非逻辑功能实验
8．定时器、计数器功能实验
2)PLC模拟控制应用实训
1.数码显示控制
2.抢答器控制（优先级、数值运算，具有声效功能）
3.天塔之光控制（闪烁、发射、流水型）
4.音乐喷泉控制（具有声效功能）
5.十字路口交通灯控制
6.水塔水位控制
7.自动送料装车系统控制
8.四节传送带控制
9.装配流水线控制
10.多种液体混合装置控制
11.自控成型机控制
12.全自动洗衣机控制（具有声效功能）
13.电镀生产线控制
14.自控轧钢机控制
15.邮件分拣机控制
16.自动售货机控制
17.机械手控制
18.四层电梯控制（实物）
19.加工中心控制（实物）
20.步进电机PLC控制（实物）
四、PLC实验桌
实训桌架要采用工业铝型材结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜、电脑主机放置柜、键盘托架等，结构结实，型美观大方。
五、配套软件
1.工业4.0仿真实训软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）电工电子仿真
（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等
3）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路“考考你！”表现为典型气路设备故障。
（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。
4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
5）传感器仿真
（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真
（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真
（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真
6）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
9）电机软启动及电机保护器的仿真
六、配置清单（每套配置清单）

HYD-S-15 · PLC可编程控制器实验装置(西门子S7-1500)

HYD-S-15 型 PLC 可编程控制器实验装置 ( 西门子 S7-1500) 一、概述 可编程控制器实验装置是专为目前各院校开设的 “ 可编程控制器技术 ” 、 “ 可编程控制器及其应用 ” 课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行 PLC 的基本指令练习、多个 PLC 实际应用的模拟实验及实物实验，装置配备的主机采用西门 S7-1500 C…

HYD-S-15型PLC可编程控制器实验装置(西门子S7-1500)

 一、概述
可编程控制器实验装置是专为目前各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。它集可编程逻辑控制器、通信编程电缆、编程软件、工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，装置配备的主机采用西门S7-1500 CPU 1511C-1 PN型可编程控制器。为了结合教学要求，设计过程中参考了国内多种教材，典型性的实验项目，提供实验所需的+24V/2A电源，装置设有漏电保护、主机过压保护功能。
二、技术性能
1.PLC主机：S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 数据；60 ns；集成2x PN 接口；集成16 点输入/16 点输出，5 AI/2 AO，6 HSC@100kHz

2.输出电压：直流24V，电压表指示
3.利用应用软件编程
4.电源输入：交流220V，50Hz
5.电流 ≥2A，电流具有过载保护
6.外形尺寸：160×70×140 cm3
三、功能特点
1）实验台包括
A．直流电压：0～30V可调输出；直流电流：0～20mA；
B．～220V通过安全插座输出
C．+24V/1A直流稳压电源输出
D．+5V/5A直流稳压电源输出
E. ±12V/1A直流稳压电源输出
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）配置西门子：S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 数据；60 ns；集成2x PN 接口；集成16 点输入/16 点输出，5 AI/2 AO，6 HSC@100kHz

4）实验台带有24V/2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
6）可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。
7）该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型 LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
8）实训桌

1、采用铝合金框架，实验台底下设有万向轮，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于200kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。4只C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

2、桌子上方设有LED照明灯系统，中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。桌面为防火、防水、耐磨高密度防火板，采用PU封边工艺，台面厚度约25mm。

3、实验桌下方设有柜子，底部配有4个1.5寸万向带刹车脚轮。

9）智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

10）PLC实训模块

三、基本实验项目
1)PLC基本技能实训
1.PLC认知实训
2.PLC仿真实训
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．与、或、非逻辑功能实验
8．定时器、计数器功能实验
2)PLC模拟控制应用实训
1.数码显示控制
2.抢答器控制（优先级、数值运算，具有声效功能）
3.天塔之光控制（闪烁、发射、流水型）
4.音乐喷泉控制（具有声效功能）
5.十字路口交通灯控制
6.水塔水位控制
7.自动送料装车系统控制
8.四节传送带控制
9.装配流水线控制
10.多种液体混合装置控制
11.自控成型机控制
12.全自动洗衣机控制（具有声效功能）
13.电镀生产线控制
14.自控轧钢机控制
15.邮件分拣机控制
16.自动售货机控制
17.机械手控制
18.四层电梯控制（实物）
19.加工中心控制（实物）
20.步进电机PLC控制（实物）
四、PLC实验桌
实训桌架要采用工业铝型材结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜、电脑主机放置柜、键盘托架等，结构结实，型美观大方。
五、配套软件
1.工业4.0仿真实训软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）电工电子仿真
（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等
3）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路“考考你！”表现为典型气路设备故障。
（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。
4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
5）传感器仿真
（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真
（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真
（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真
6）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
9）电机软启动及电机保护器的仿真
六、配置清单（每套配置清单）

HYD-S-158 · PLC可编程控制器综合实训装置

HYD-S-158 型 PLC 可编程控制器综合实训装置 一、概述 本装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含 PLC 主机挂箱、 PLC 模拟负载挂箱、实训网孔板挂箱及丰富的验证演示装置。实训内容包括 PLC 的基础实训、 PLC 综合实训，实训项目丰富、综合性强、紧跟工业自动化发展潮流。 二、装置特点 1 、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发…

HYD-S-158型PLC可编程控制器综合实训装置

一、概述

本装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、PLC模拟负载挂箱、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，实训项目丰富、综合性强、紧跟工业自动化发展潮流。

二、装置特点

1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

2、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。

3、采用西门子S7-200 smart可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10%  50Hz

2、电源输出：有漏电型保护器、过载、短路保护装置。

3、三相四线380V输出，由三只电压表指示输出电压

4、～220V通过安全插座输出

5、+24V/2A直流稳压电源输出

6、+5V/1A直流稳压电源输出

7、±12V/1A直流稳压电源输出

8、直流电压：0～10V可调输出；直流电流：0～20mA可调输出

9、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<400m

10、装置容量：＜1KVA

11、重    量：＜110Kg

12、外形尺寸：1600mm×680mm×1600mm

13、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四、实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱等组成。

（一）功能、特点

1）实验台包括

A．直流电压：0～10V可调输出；直流电流：0～20mA；

B．～220V通过安全插座输出

C．三相四线380V输出，由三只电压表指示输出电压

D．+24V/1A直流稳压电源输出

E. +5V/5A直流稳压电源输出

2）PLC主机及实验模块的输入输出端口均已引到面板上。采用插拔式自锁线连接实验，输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。

3）实验台本身带有24V/2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。

4）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。

5）PLC主机配置

（1）西门子S7-200smart SR40 数字量24点输入/16点输出， 1 个以太网通信端口；配套编程电缆。

7）实训桌

1、采用铝合金框架，实验台底下设有万向轮，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于200kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。4只C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

2、桌子上方设有LED照明灯系统，中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。桌面为防火、防水、耐磨高密度防火板，采用PU封边工艺，台面厚度约25mm。

3、实验桌下方设有钢制柜子，静电喷塑烤漆工艺处理，柜子采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。

8）智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

（二）实验项目

1)PLC基本技能实训

1.PLC认知实训

2.PLC仿真实训

3．跳转、分支功能实验

4．移位寄存器实验

5．数据处理功能实验

6．微分、位操作实验

7．与、或、非逻辑功能实验

8．定时器、计数器功能实验

2)PLC模拟控制应用实训

3）PLC、触摸屏综合应用技能实训

1.基于触摸屏控制方式的基本指令编程练习

2.基于触摸屏控制方式的数码显示控制

3.基于触摸屏控制方式的温度PID控制

4）PLC、变频器综合应用技能实训

5）PLC电力拖动实训

1、三相鼠笼式异步电动机点动和自锁PLC控制(实物)

2、三相鼠笼式异步电动机联动正反转PLC控制(实物)

3、三相鼠笼式异步电动机带延时正反转PLC控制(实物)

4、三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

（三）PLC实训模块

3)、电脑（用户自备或代购）

（四）配套软件

1工业4.0仿真实训软件（正版软件，投标现场提供著作权证书原件和演示）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真

1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、正反转仿真、装配流水线仿真、自动门仿真、交通灯仿真、电梯仿真、升降机仿真、天塔仿真、抢答器仿真、分拣仿真、水塔仿真、运料小车仿真等。

2）电子仿真

（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术

（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真

（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；

（4）综合技能实训

①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故

3）电气仿真

（1）电工基本常识与操作：

①安全用电常识：触电方式；防护措施；接地接零；急救措施

②常用电工工具：通用工具；线路工具；设备工具

③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复

④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程

（2）电工仪表

①万用表：外形仿真，结构仿真，面板仿真，使用仿真；

②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；

③钳形电流表：外形仿真，原理仿真，使用仿真；

④兆欧表：外形仿真，原理仿真，使用仿真；

⑤直流电桥：外形仿真，使用仿真；

⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；

（3）照明电路安装

①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；

②两地控制线路：器材仿真，电路仿真连线仿真

（4）电机与变压器

①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；

②单相异步电动机：外形仿真，结构仿真，装配仿真；

③伺服电动机：外形仿真，结构仿真，原理仿真；

④步进电动机：外形仿真，原理仿真；

⑤直流电动机：外形仿真，结构仿真，装配仿真；

⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；

（5）低压电器

①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；

②继电器：外形仿真，结构仿真，原理仿真，检测仿真；

③常用闸刀开关：外形仿真，结构仿真；

④低压断路器：外形仿真，结构仿真，原理仿真；

⑤熔断器：外形仿真，结构仿真；

⑥启动器：外形仿真

⑦主令电器：外形仿真，结构仿真；

（6）电动机控制仿真

①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真

②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真

③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、

（7）电工识图

4）电工基础仿真：能进行39个仿真实验如下（包含但不局限于）

实训一  电位、电压的测定仿真；实训二  电源的外特性仿真；实训三  欧姆表工作原理仿真；实训四  电阻的串、并、混联仿真；实训五  电压控制电流源仿真；实训六  电压控制电压源仿真；实训七  电容器的串、并、混联电路仿真；实训八  电容在交直流电路中的作用仿真；实训九  一阶RC电路的过渡过程仿真实训十  二阶电路的响应仿真；实训十一  负载获得最大功率的条件仿真；实训十二  惠斯通电桥仿真；实训十三  电阻与温度的关系仿真；实训十四  直流电路星形和三角形电路的等效互换仿真；实训十五  RL串联电路仿真；实训十六  RC串联电路仿真；实训十七  RCL并联电路仿真；实训十八  电感在交直流电路中作用仿真；实训十九  一阶RL电路的过渡过程仿真；   实训二十  谐振电路仿真；实训二十一  RC选频电路仿真；实训二十二  通断电自感现象仿真；实训二十三  电压表电流表的工作原理仿真；实训二十四  单相交流电路功率因数的改善及日光灯的接法仿真；实训二十五  变压器实验仿真；实训二十六  单相交流电路实验仿真；实训二十七  电焊变压器原理仿真；实训二十八  交流互感器原理仿真；实训二十九  电压互感器原理仿真；实训三十  磁耦合线圈的反、顺接法仿真；实训三十一  三相负载的星、三角形连接电路仿真；实训三十二  楼梯开关两地控制仿真；实训三十三  戴维南定理实验仿真；实训三十四  欧姆定律仿真；实训三十五  互易定律仿真；实训三十六  基尔霍夫第一定律仿真；实训三十七  基尔霍夫第二定律仿真；实训三十八  迭加定律仿真；实训三十九  诺顿定律仿真

5）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

6）液压传动原理的动态演示并不少于18种动态演示。

7）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真

8）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。

9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

11）电机软启动及电机保护器的仿真

五、配置清单

HYD-S-09 · PLC可编程控制器综合实训装置

HYD-S-09 型 PLC 可编程控制器实训装置 一、产品概述 可编程控制器综合实训装置是根据《中华人民共和国教育行业标准 -- 电工电子类实训基地仪器设备配备标准》，教育部 " 振兴 21 世纪职业教育课程改革和教材建设规划 " 要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及 …

 HYD-S-09型PLC可编程控制器实训装置

一、产品概述

可编程控制器综合实训装置是根据《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》，教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。

实训装置也适合技工学校、职业院校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

二、特点

1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

三、技术参数

1）输入电源：380V±10％ 50Hz；

2）容量：<1000VA；

3）工作环境：温度-10℃～+40℃　相对湿度＜85％（25℃）　海拔＜4000m；

4）外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；

5）安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。

四、设备组成要求：

本实训台由实训挂件、实训桌、实训储物柜三大部分组成。

1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。

3、电脑桌：钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。

4、学生凳：

（1）凳腿采用30×30×1.2mm 的方管；

（2）拉管采用 30×30×1.2mm 的方管；

（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色；

5、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

五、实训项目

（一）PLC可编程控制器基础电路实训

1)PLC基本技能实训

1.PLC认知实训

2.PLC仿真实训

3．跳转、分支功能实验

4．移位寄存器实验

5．数据处理功能实验

6．微分、位操作实验

7．与、或、非逻辑功能实验

8．定时器、计数器功能实验

2)PLC模拟控制应用实训

3）PLC、触摸屏综合应用技能实训

1.基于触摸屏控制方式的基本指令编程练习

2.基于触摸屏控制方式的数码显示控制

3.基于触摸屏控制方式的温度PID控制

4）PLC、变频器综合应用技能实训

5）PLC电力拖动实训

1、三相鼠笼式异步电动机点动和自锁PLC控制(实物)

2、三相鼠笼式异步电动机联动正反转PLC控制(实物)

3、三相鼠笼式异步电动机带延时正反转PLC控制(实物)

4、三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

（三）PLC实训模块

六、模块及器材配置清单

HYD-DP-66 · PLC电气综合实训台

HYD-DP-66 型 PLC 电气综合实训台 一、概述 PLC 电气自动化控制实训平台、工业自动化控制实训装置是一个于专门用于学员进行电气控制与实践连接的控制平台，采用欧标铝型材框架、立式设计网孔板形式安装，可以安装按钮开关、指示灯、 PLC 控制系统、直流电源、电机等电气元件。用于学生进行电气安装与调试工作。实训装置元器件与 DIN 导安装为主，特殊情况无法安装元件采用支架方式进行固定，在进行实训操作时学生可以自行进行安装与电气线路…

HYD-DP-66型PLC电气综合实训台

一、概述

PLC电气自动化控制实训平台、工业自动化控制实训装置是一个于专门用于学员进行电气控制与实践连接的控制平台，采用欧标铝型材框架、立式设计网孔板形式安装，可以安装按钮开关、指示灯、PLC控制系统、直流电源、电机等电气元件。用于学生进行电气安装与调试工作。实训装置元器件与DIN导安装为主，特殊情况无法安装元件采用支架方式进行固定，在进行实训操作时学生可以自行进行安装与电气线路连接。

二、设备

工作台实训内容丰富，涉及知识点广泛，其中包含了：西门子S7-1500系列PLC的实训；触摸屏的实训；触摸屏与PLC通讯的实训；该工作台可选用不同的PLC学习箱进行不同的实验项目，如舞台灯光实训；十字路口交通灯控制实训；四节传送带控制的实训；邮件分拣实训；四层电梯实训；步进电机实训；水塔水位实训；自动配料实训；运料小车实训；伺服电机的控制实训；变频器的控制实训；小车运动控制实训；编码器控制实训；PLC与变频器PROFINET总线通信等；以及继电器-交流接触器系统的电动机正反转，星-三角，两台电机的顺序控制等实训。气动系统控制实训等项目，实训内容从易到难，便于学生更轻松高效的学习PLC知识。

该实训中心是为培养现代化制造业、现代化服务业培训专业人才和复合型人才的基地,实训中心除了对校内的老师和学生培训外，还可面向社会和企业人才的专业培训。培训的项目PLC控制技术、PLC通讯技术、触摸屏技术。面向的人才有电子技术类人才、可变程控制器程序设计类人才、触摸屏应用类人才、自动化系统集成类人才、机器（包括自动化生产线和数控）设备的开发、维修类人才等。服务的行业有钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输等。

三、技术参数

1、输入电源：三相五线AC 380V±10%  50HZ

2、输入功率：≤1kw

3、工作环境：

1）温度： -10℃～+40℃

2）相对湿度：≤90%（+20℃）

3）海拔高度：≤4000m

4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4、设备重量:100kg

5、外形尺寸：长×宽×高=800mm×800mm×1940mm

四、实训内容

1.西门子S7-1500 PLC的实训

2.触摸屏的实训

3.触摸屏与PLC通讯的实训

4.伺服电机的控制实训

5.变频器的控制实训

6.小车运动控制实训

7.直流电机控制实训

8.PLC与变频器PROFINET总线通信

10.继电器-交流接触器系统的电动机正反转，星-三角，两台电机的顺序控制

五、功能特点

1.工作台

工作台采用方形钢材焊接而成，共分为两个工作面，每个工作面由网孔板拼接而成，网孔板两端直接用螺栓与工作台固定。

工作台组成：

本设备采用单工作面，可满足西门子S7-1500 PLC基础实训。在实训时，可进行两种接线方式，一种为学习型接线，其采用即插即用型端子插接方式接线，使用灵活，可增强学生对PLC接线的认识。另一种为直接接线方式，该方式更加接近工厂实际，能更好的提高学生接线的动手能力。

2.实训区

实训单元组成：网孔板实训区主要由电源单元、PLC单元、PLC学习箱单元、基础实训单元、小车运动单元、变频器单元等组成。

（1）电源单元

组成：三相四线漏电保护开关、380V指示仪表、开关电源、即插即用端子、双层端子、保险丝端子，导轨；

功能：提供交流380V、220V、直流24V的电压供电，满足整机的需求。

（2）PLC单元

组成：昆仑通态TPC7062Ti触摸屏，西门子S7-1500 PLC，

功能：本单元为整机逻辑控制单元，可完成触摸屏编程组态的实训、PLC编程的实训、触摸屏与PLC之间的通讯实训、PLC之间的通讯等内容。

（3）基础实训区单元

组成：继电器、交流接触器、热继电器、按钮指示灯、导轨、线槽、双层端子；

功能：该单元可以完成三相电机正反转控制实训，将实训模块所实训的个别功能进行实体化，与实训模块形成对比，更有利于学生的学习。

（4）扩展实训区

组成：伺服系统、直流系统、变频系统、小车运动模块、三相异步电动机模块；

功能：该单元对实训内容进行了更深层次的提升，以实物模型为实训对象，学生通过在这个区域的实训，使其了解及掌握工业上运用非常广泛的运动控制技术与变频控制技术。

（5）智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

六、设备配置清单
