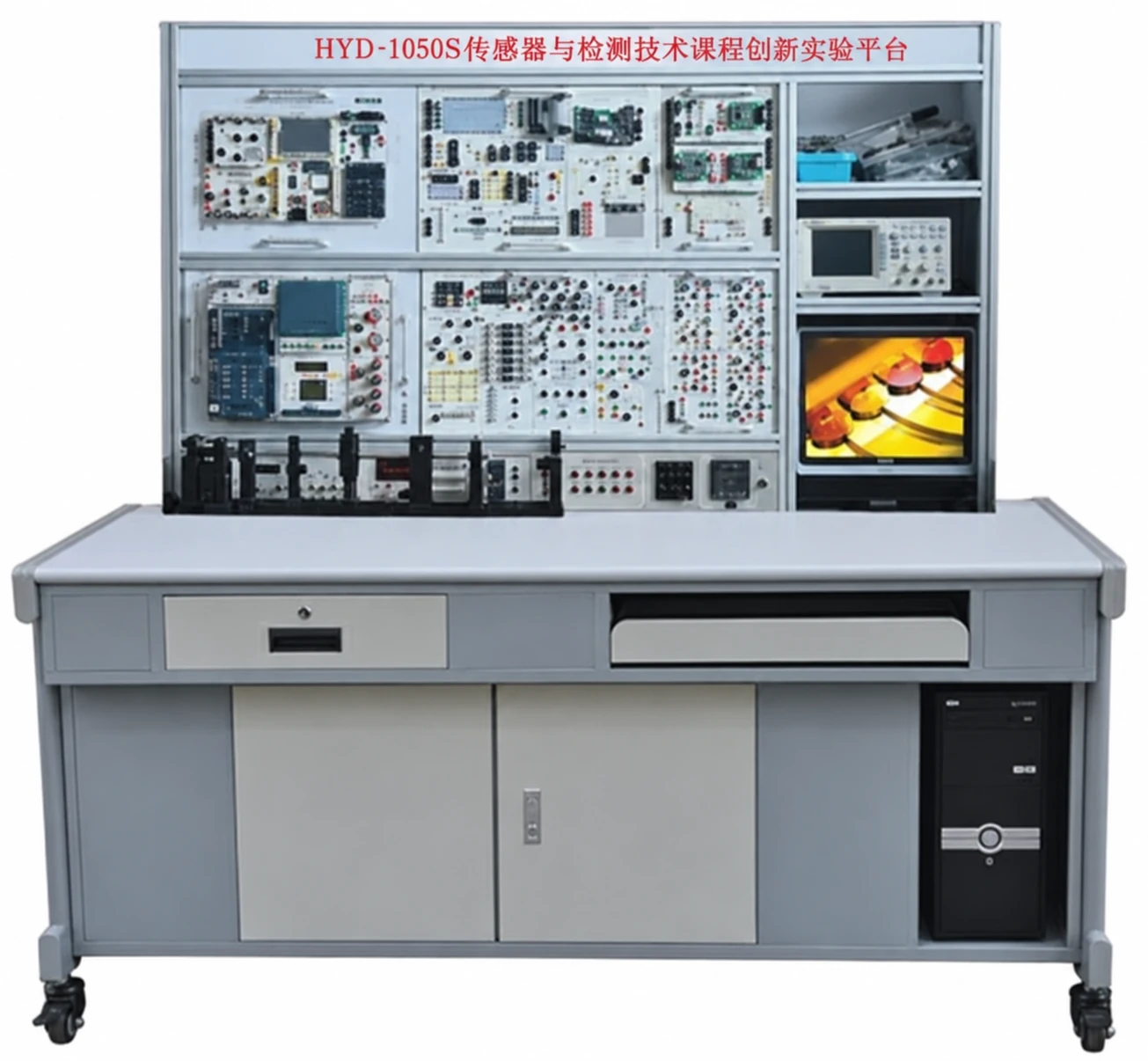

HYD-105DS · 传感器与检测技术课程创新实验平台
HYD-105DS传感器与检测技术课程创新实验平台 一、概述 1．实验平台能满足传感器与检测技术课程群的实验需求，并且具有占用空间小、挂箱设计规范、互换性强，从基本实验到构成完整系统在一台实验装置上便可以全部实现。避免了不同课程需要不同实验装置、占用空间大、难以构成完整系统、不方便实施综合性和设计型实验的麻烦。 2．能适应不同专业和不同层次的教学需要，可按不同需求选择不同的配置，并可根据用户的要求增添实验挂箱。 3．实验装置能完成传感器…
HYD-105DS传感器与检测技术课程创新实验平台
一、概述
1．实验平台能满足传感器与检测技术课程群的实验需求，并且具有占用空间小、挂箱设计规范、互换性强，从基本实验到构成完整系统在一台实验装置上便可以全部实现。避免了不同课程需要不同实验装置、占用空间大、难以构成完整系统、不方便实施综合性和设计型实验的麻烦。
2．能适应不同专业和不同层次的教学需要，可按不同需求选择不同的配置，并可根据用户的要求增添实验挂箱。
3．实验装置能完成传感器与检测技术相关课程实验，通过实验能掌握各种传感器原理、信号处理电路及检测方法。
4．传感器部分：包括压力、压电、应变、电容、霍尔、温度、光敏、气敏(酒、C0)、电涡流、光纤位移、长光栅位移、差动变压器、光电耦合等各种常见传感器。
5．检测部分：利用工业实际中广泛采用的成熟电路完成对各种传感器信号的拾取、转换、调理、采样、存储、解算、控制及显示等处理电路，实验装置充分考虑抗干扰及可靠性技术的应用，学生可以学以致用。
6．通过使用本实验平台，有利于广大学生对书本知识的理解和深化，在完成传感器与检测技术等一系列基本实验后，便能掌握传感器与检测技术课程群所要求的基本原理、操作技能和动手能力。若再完成一个或几个综合型实验，则对系统有一个较为全面的认识，形成基本的解决实践问题的知识体系。如果能进一步完成设计型乃至创新型实验，则将形成解决实践问题的能力和积累解决实践问题的经验，进而培养其创新精神和创新能力。
二、特点
1．模块化设计：采用标准的模块化设计，增强系统的结构性和互换性。
2．总线标准：建立统一的内总线和接口约定，以实现最灵活的个性化配置、扩展和系统管理。
3．可更换的核心系统：为适应不同厂家的处理器、不同种类的处理器，通过改变系统核心卡来实现使用不同家族的单片机或者是不同种类的处理器(如MCU、DSP、ARM)等来组成系统。
4．快速连接线设计：提供三种连线方式
①采用金质缩紧孔单线接线；
②采用排线集中接线；
③自动免连线模式接线。各模块在设计时均融入三种连线方式于设计过程。
5．一机多用：采用实验现场与实验准备室相结合的设计构思，在实验装置上仅配备最常用的模块，在实验装置内放置次常用模块，在实验准备室中放置其他模块。由此实现了该实验装置能够实现一机多用、便于扩展和综合的目标。
6．接近工程实际：实验装置上采用多种工业型传感器，既可以用来完成传感器原理、结构与调理电路的教学，也可以用解决工业工程和过程中的实际问题。
7．学以致用：构成实验装置中的智能仪器的各模块，在其设计时充分体现实际系统的抗干扰设计技术和可靠性设计技术，其核心卡可作为实际智能仪器的核心单元。实验装置中信号转换与信号调理电路采用工业和工程实际中所采用的成熟电路。实验装置中使用的各种数字信号处理方法，采用典型的也是未来实践系统首选的数字信号处理手段，具有很强的工程实用特征。
8．持续发展：结合单片机、嵌入式单片、FPGA／CPLD、DSP及ARM知识可以将检测系统或智能仪器提高到更高的层次。
9．智能仪器仪表设计：结合工程实际给出了一个将常规仪器实现智能化的实例。
1 0．虚拟仪器仪表设计：结合数据采集卡设计虚拟仪器仪表。
11．研究与创新能力培养：实验装置中选用的几项综合型实验，是典型的检测仪表或工业应用系统的微型化，既能够使学习者领略检测技术的典型应用和掌握成熟可靠的检测系统的设计技术，又是培养和发挥学生创新能力、开展创新实验的实验平台。
l 2．开放式设计：实验装置中的软、硬件及系统均按照全开放的思想进行设计，以便于学生开展研究型和创新型的实验。
1 3．最小知识单元：为每个模块均可拆分到该知识层次的最小知识单元。
三、适用范围
实验台主要针对高校大学生课程设计、毕业设计和电子设计竞赛的开发平台，体现了灵活、开放、创新、综合、跨领域、跨专业的设计理念。其功能扩展模块覆盖了多个专业多门课程，适合电子类、通信类、自动化类、计算机类、机电类、测控仪器类等专业的学生进行综合、创新设计。
四、结构简介
本装置由控制屏，实验桌、活动挂箱及扩展模块、实验箱组成。实验台美观大方，尺寸可选；活动挂箱包括CPU挂箱、接口挂箱、对象挂箱、ARM挂箱、DSP挂箱；其功能扩展模块覆盖了多个专业多门课程，包含CPU类、通用接口类、人机界面类、信号变换隔离类、通信类、执行机构类、传感器类共40多项。
五、技术指标
1．输入电源：单相三线220V±10％ 50Hz
2．工作环境：温度10℃～+40℃相对湿度<85％(25℃) 海拔<4000m
3．绝缘电阻：大于3MΩ
4．漏电保护：漏电动作电流不大于30mmA，动作时间不大于0．1秒
5．装置容量：<200VA
6．外形足寸：1620mm×750mm×1600mm，以实物为准。
六、装置的配备及技术性能
本装置主要由实验控制屏和实验桌两部分组成。
（一）实验控制屏
A.电源及保护体系
（1）直流稳压电源，每套功能配置如下：
①±5V／lA，±12V／1A和±15V／1A各两路，均具有短路软截止自动恢复保护功能；
②O～3OV／1A连续可调电源一路，具有短路软截止自动恢复保护功能，带数显电压表切换指示；
③0~20mA连续可调恒流源、具有开路保护功能，带数显指示功能。
（2）实验装置设有漏电保护，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。
B．仪器仪表
1、直流数字电压表：200mV,2V,20V三档可调。
2、直流数字电流表：范围0~200mA，三位半数显，配合可调恒流源使用。
3、功率函数信号发生器
●频率范围： 2HZ,20HZ,200HZ,2KHZ,20KHZ,200KHZ,2MHZ，分七档
●输出波形：正弦波、三角波、方波
●占空比调节：20%~80%
●输出电压幅度：20VP-P 输出阻抗：50?
●5位LED频率显示
●3位LED幅度显示
●外测范围：10MHZ
● 两档衰减：20dB,40dB
● 有直流偏置功能
● 有VCF功能
● 有TTL输出
● 有输出保护不易损坏
4、低频振荡器部分
（1）频率调节电位器可调振荡频率从1Hz～30Hz。
（2）幅度从0-8VP-P连续可调。
5、音频振荡器部分
（1）频率调节电位器可调振荡频率从400Hz～10KHz，精度±5%。
（2）幅度可从0-10VP-P连续可调。
6、频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm；
7、温度控制器，加热源：提供一只XMTD3000温度控制器，可以显示设定温度和当前温度。
8、数据采集卡，配套相应PC机上位软件，用于电信号的采集、处理、显示。
★9、单片机技术实训仿真软件（正版软件，投标文件中提供著作权证书）实现对单片机的硬件模拟、指令模拟、运行状态模拟,从而完成应用软件开发软件仿真器可充分利用计算机的软硬件资源,降低软件开发难度,提高开发效率。
C．传感器由多种传感器和信号调理模块组成
（1）转动源部分：转动源、霍尔传感器、光电传感器；应变片称重传感器；可更换的传感器：差动变压器传感器、电容传感器、涡流传感器、霍尔位移传感器、磁电式传感器、光纤位移传感器、湿敏传感器、酒精传感器。
（2）振动源部分：应变片振动台、压电电传感器；
（3）气体压力传感器部分：气压源、两气压计、气体压力传感器。
（4）热敏电阻传感器，热电偶传感器，PTl00铂电阻等。
（5）（选配模块）长光栅位移传感器部分：长光栅位移传感器；圆光栅角位移部分：光电编码器，配多功能智能计数器、环境噪声传感器、光照传感器、色标传感器、红外反射式传感器
D．实验挂箱及实验模块，挂件尺寸：468*330mm
（1）控制器单元挂箱：配有8051单片机模块、C8051嵌入式单片机模块、其他CPU外围单元、译码模块、和常用接口模块。
（2）信号转换单元挂箱，挂件尺寸：234*330mm
配有8位并行AD模块、12位并行AD模块、8位并行DA模块、12位并行DA模块、I／O口扩展模块、转换模块(模块PCB板尺寸：176*90mm)
（3）通信与打印机单元挂箱，挂件尺寸：234*330mm
配有RS232／RS485通信模块、USB通信模块，网络控制器模块、CAN总线模块(模块PCB板尺寸：176*90mm >)、打印机放在挂箱底板上
（4）键盘与显示单元挂箱，挂件尺寸：234*330mm
配有显示(静态显示、动态显示、液晶显示)模块、16*16点阵显示模块、4X4键盘模块(模块PCB板尺寸：176*90mm)
（5）对象控制单元挂箱（一），挂件尺寸：234*330mm
配备有开关量输出模块、开关量输入模块、光耦隔离模块、继电器模块 (模块PCB板尺寸：176*90mm)
（6）对象控制单元挂箱（二），挂件尺寸：234*330mm
配备有IC卡读写模块、步进电机模块、直流小电机模块、语音处理模块、交通灯模块、 PWM调制模块(模块PCB板尺寸：176*90mm)
（7）ARM单元挂箱，挂件尺寸：468*330mm
配有完成ARM实验的基本模块(核心板Cortex-A)
（8）信号与系统实验挂箱468*330mm
（9）自控原理与计算机控制挂箱模块（两块：一、468*330mm；二、234*330mm）
（10）测控电路实验挂箱模块（两块：一、468*330mm；二、234*330mm）
七、实验挂箱具体硬件资源
1．控制器单元挂箱：挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验，挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下：
| （1）8155接口模块 （2）8255接口模块 （3）8279键盘显示接口模块 （4）8253可编程定时器模块 （5）硬件看门狗电路模块 （6） I2C EEROM模块 （7）8250模块 （8）8251模块 | （9）I2C存储器模块 （10）I2C时钟模块 （11）单次脉冲模块 （12）93C46串行EEPROM模块 （13）红外线收发模块 （14）DS18B20数字温度传感器模块 （15）开关量输入模块 （16）关量输出模块 |
控制器单元挂箱支持CPU模块和译码模块：
| 模块名称 | 功能指标 |
| 51系列CPU模块 | 支持80C31、80C51，含32K SRAM、64K ROM组成数据总线、地址总线和控制总线 |
| Cygnal51CPU模块 | 采用美国Cygnal公司的嵌入式单片机C8051F020芯片，含32K SRAM，组成数据总线、地址总线和控制总线 |
| 译码模块 | 采用LATTICE公司的ispLSI1016E完成整个系统的译码工作 |
2.信号转换单元挂箱：
挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和控制器单元挂箱信号连接。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| 8位并行AD模块 | 由AD0809模数转换电路组成8路8位AD。 |
| 8位并行DA模块 | 由两只DA0832数模转换电路组成2路8位DA。 |
| 12位并行AD模块 | 由AD574模数转换电路组成12位AD。 |
| 12位并行DA模块 | 由TLV5613数模转换电路组成12位DA。 |
| I/O 扩展模块 | 由两块74LS244芯片扩展成16路并行输入电路。 由两块74LS273芯片扩展成16路并行输出电路。 用74LS164芯片组成串转并输出电路。 用74LS165芯片组成并转串输入电路。 |
| 转换模块 | 用LM311实现V/F电路和F/V电路 用TLC549芯片组成串行AD转换电路。 用TLC5615芯片组成串行DA转换电路。 |
3．通信与打印机单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接，打印机装在挂箱的底板上。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| RS232/RS485/CAN总线通信模块 | 由MAX232芯片组成RS232通信电路，MAX485芯片组成RS485通信电路。 由SJA1000芯片和TJA1050芯片组成CAN总线电路。 |
| USB通信模块 | 由1581芯片组成USB2.0通信模块 |
| 网络控制器模块 | 采用RTL8019AS芯片 |
4．显示与键盘单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| 静态显示模块 | 由74LS164芯片驱动 |
| 动态显示模块 | 采用8位8段LED数码管。 |
| 液晶显示模块 | 提供128*64点阵的液晶显示屏 |
| CPLD模块 | 采用LATTICE公司1032芯片 |
| 4*4行列式键盘 | 公共键盘 |
5、对象挂箱(一) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| 继电器模块 | 由两个5V继电器、2个12V继电器和2个24V继电器组成。 |
| 光耦隔离模块 | 由3个TLP521-4芯片组成12入12出。 |
| LED显示模块 | 用16个LED灯组成逻辑电平测试电路 |
| 开关量模块 | 用16个按键组成高低电平输出电路 |
6、对象挂箱(二) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| IC卡读写模块 | I2C总线实现IC卡的读写及识别 |
| 直流电机 | 带驱动小直流电机，测速部分由1个霍尔传感器组成 |
| 步进电机 | 采用四相步进电机，带驱动电路 |
| 交通灯模块 | 采用16个LED灯和四位数码管组成。 |
| 语音处理模块 | 采用1730专用语音芯片组成 |
| PWM调制模块 | 由324运放芯片组成,用于小直流电机调速 |
7、Cortex-A8单元挂箱
| 技术参数 |
| 核心板硬件参数 CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，集成存储器用于ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM) DDR RAM：256MB DDR RAM MT29C2G48MAKLCJA-6IT FLASH：256MB NAND FLASH MT29C2G48MAKLCJA-6IT 电源管理：独立电源管理芯片 TPS65930 LDO：具备LDO 底板硬件参数 FPGA：XC3S250E-P208用于控制逻辑和扩展串口，给相应的设备分配地址 以太网：1个10/100M自适应以太网控制器DM9000A LED：12个GPIO控制的LED工作状态指示：6个位于核心板，6个位于底板 音频：标准AC97音频控制器小三芯接口+MIC头 TPS65930 复位：隔离内外部复位信号，增加复位可靠性TC7SH08FU UART：共7路UART：3路处理器自带，4路FPGA外扩，其中1路接红外2路接扩展接口4路接DB9接头 RTC：独立RTC 1220电池供电 7寸LCD：7寸24位液晶屏带电阻式触摸屏16：9 显示，分辨率：800 × 480接在DSS上（AT070TN83） 1.8寸LCD：1.8寸TFT LCD，分辨率128*160，挂接于GPMC总线上（HX8310） 触摸屏接口：SPI扩展出触摸屏接口，触摸屏与7寸屏配套（TSC2046） TV-OUT：S-VIDEO接口一个，混合视频信号 BUFFER：具有总线缓冲器，便于隔离更换 DVI ：DVI接口一路，可输出分辨率1280x720码率30fps的DVI-D高清信号（TFP410） WIFI+BT：WIFI+BT+FM 三合一模块通过SDIO扩展WG7310-00模块（WL1271） IrDA：红外传感器，红外传输（HSDL-3600#017） 电源：外接直流供电12V或者5V供电，5A或者3A供电 电源接口：预留3V、5V、12V电源接口 IIC接口：2 路IIC一路IIC扩展接口 SDIO接口：外扩WIFI和蓝牙 SPI接口：2路SPI扩展接口 数码管和LED点阵：4个数码管1个16x16点阵 全键盘：可扩展本电脑专用键盘，通过USB口扩展 矩阵键盘：4x5独立矩阵键盘 摄像头：一路高品质摄像头OV3640 300W像素，可实现H.264视频实时编解码，每秒30帧可用于拍照和视频通话 SD/MMC：1路高速SD/MMC卡接口 JTAG：1路20PIN ARM JTAG，1路10 PIN FPGA JTAG 温度传感器：LM75 USB HOST： 4个USB HOST高速接口，支持USB鼠标、键盘、蓝牙、U盘、摄像头和无线网卡。扩展两级HUB一共7个可用USB（FE1.1） USB OTG：Mini USB A-B接口一个 AD： 4路AD：3路16bit AD7792、1路8bit ADS1110 按键：6个GPIO控制按键，预设定功能，用户可自定义功能，4个固定功能按键 EEPROM：16K （24C16） 拨码开关：1组（32 位） 电源：外接 12V/ 3A 直流电源，内部带LDO 稳压 总线扩展接口：192pin的欧式座扩展，总线，串口，IIC，GPIO等，支持以下可选扩展模块（选配）： （1）指纹扩展模块 （2）IEEE802.15.4 Zigbee扩展模块 （3）FM模块 SENSOR MODULE（选配）： 可扩展：6合一传感器扩展模块（温度、湿度、光电传感器、压力传感器、接近开关、光电开关） 实验要求 Win CE实验 实验一 搭建WINCE6.0开发环境 实验二 建立WIN CE6.0平台并导出SDK 实验三 WINDOWS CE的烧写 实验四 建立宿主机与实验箱的连接 实验五 VS2005下的HelloWorld实验 实验六 window实验 实验七 Dialog对话框实验 实验八 蜂鸣器实验 实验九 1.8寸液晶屏实验 实验十 LEDARY点阵实验 实验十一 八段数码管实验 实验十二 LED实验 实验十三 DIP拨码开关实验 实验十四 IIC总线-温度传感器试验 实验十五 IIC总线-EEPROM实验 实验十六 AD实验 实验十七 RS232通信实验 实验十八 RS485通讯实验 实验十九 6合一传感器实验（需要配备6合一扩展模块） 实验二十 摄像头采集实验 实验二十一 矩阵键盘实验 实验二十二 SIXKEY中断实验 实验二十三 指纹实验（需要配备指纹模块） 实验二十四 Zigbee实验（需要配备Zigbee模块） LINUX实验 实验一 安装VMware Workstation软件 实验二 安装UBUNTU操作系统 实验三 建立主机交叉编译开发环境 实验四 安装和配置minicom 实验五 配置超级终端 实验六 配置NFS服务 实验七 配置TFTP 实验八 编译x-loader 实验九 编译U-Boot 实验十 编译KERNEL 实验十一 编译POMAP 实验十二 部署文件系统 实验十三 连接目标板 实验十四 格式化SD卡 实验十五 通过SD卡启动系统 实验十六 通过SD卡烧写镜像到NAND FLASH 实验十七 通过TFTP烧写镜像到NAND FLASH 实验十八 通过NFS启动 实验十九 简单的程序 实验二十 HelloWorld实验 实验二十一 GPIO实验SWITCH 实验二十二 IIC实验（读写EEPROM） 实验二十三 SPI实验（AD7792） 实验二十四 LED点阵实验 实验二十五 数码管实验 实验二十六 LED实验 实验二十七 DSP实验 实验二十八 按键中断实验 实验二十九 触摸屏实验 实验三十 QT实验 Android实验 实验一 建立Windows下应用程序开发环境JDK 实验二 安装Eclipse 实验三 安装和配置ADT和Android SDK 实验四 Android模拟器操作 实验五 Android Hello应用程序开发 实验六 安装VMware Workstation虚拟机软件 实验八 在虚拟机中安装Ubuntu系统 实验九 建立主机开发环境 实验十 安装JDK1.5 实验十一 配置minicom 实验十二 配置超级终端 实验十二 配置TFTP 实验十三 编译U-boot 实验十四 编译x-loader 实验十五 编译LINUX内核 实验十六 编译Android制作文件系统 实验十七 SD方式启动 实验十八 Android应用程序技术支持与服务 提供硬件原理图、硬件PCB图、软件设计资源。 |
8、DSP CPU 挂箱: 采用TI公司的TMS320VC5416芯片。
（1）、 主CPU（DICE-5416EVM）模块：采用TI公司TMS320C5416DSP芯片，该模块上的资源有。4mbit flash 256k*16bit SRAM 2500 gate CPLD 5416模块上留有JTAG插口，用户可以通过仿真器和CCS下载程序和进行实验；
（2）、 图象、语音AD/DA模块：语音模块采用TLC320AD50芯片，最高抽样率为22.05k，图象采用高速AD（TLC5510）和高速的DA（TLC5602）；同时TLC5510和TLC5602又可做普通的AD、DA
（3）、 通讯模块：本系统可做串口、并口实验，串口实验：采用热门器件（MAX3111ECWI）来完成跟计算机的异步通讯，其传输速率达230Kbps；并口实验：利用并口与DSP的HPI直接实现跟计算机数据传输，其传输速率达2Mbps；
（4）、 温度、 电机控制模块：电机控制模块自带一个闭环直流电机（12V）和一个步进电机（12V），利用电机控制模块可做直流电机和步进电机控制方面的实验，温度传感采用流行热门器件一线集成温度传感器（DS18B20），测温范围为－55℃－100℃ 精度为9位、12位。
（5）、 信号源模块：本模块提供两路（1Hz－60KHz）信号源，且正弦波的频率、幅度均可调节 ，其中还提供两路信号的混频电路，为实时的滤波算法提供了混频输入信号；
（6）、 键盘显示模块：本模块有：1、128*64的图形点阵液晶屏，利用LCD显示模块可做各种图形、实时波形显示方面的实验；2、八位数码管；3、八个指示灯；4、八个按键输入；为实验仪提供了基本的输入、输出设备。为二次开发提供了丰富的人机界面资源；
八、 装置的配备表
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 实验控制屏 | 套 | 1 | |
| 2 | 实验桌 | 张 | 1 | |
| 3 | 挂箱与模块 | 套 | 1 | 传感器由多种传感器和信号调理模块 |
| 控制器单元挂箱 | ||||
| 信号转换单元挂箱 | ||||
| 通信与打印机单元挂箱 | ||||
| 键盘与显示单元挂箱 | ||||
| 对象控制单元挂箱（一） | ||||
| 对象控制单元挂箱（二） | ||||
| Cortex-A8单元挂箱 | ||||
| 信号与系统实验挂箱 | ||||
| 自控原理与计算机控制挂箱 | ||||
| 测控电路实验挂箱模块 | ||||
| DSP CPU 挂箱 | ||||
| 4 | 常用工具 | 套 | 1 | 一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；尖嘴钳1把。 |
| 5 | 实验说明书 | 套 | 1 | 指导学生实训 |
九、基本实验项目
(一) 传感器实验项目
| (1)金属箔式应变片一单臂电桥性能实验 (2)金属箔式应变片一半桥性能实验 (3)金属箔式应变片一全桥性能实验 (4)直流全桥的应用一电子秤实验 (5)交流全桥的应用一振动测量实验 (6)扩散硅压阻压力传感器差压测量实验 (7)差动变压器的性能实验 (8)激励频率对差动变压器特性的影响实验 (9)差动变压器零点残余电压补偿实验 (10)差动变压器的应用一一振动测量实验 (11)电容式传感器的位移特性实验 (12)电容传感器动态特性实验 (13)直流激励时霍尔式传感器的位移特性实验 (14)交流激励时霍尔式传感器的位移特性实验 (15)霍尔测速实验 (16)霍尔式传感器振动测量实验 | (17)磁电式转速传感器的测速实验 (18)压电式传感器振动实验 (19)电涡流传感器的位移特性实验 (20)被测体材质、面积大小对电涡流传感器的特性影响实验 (21)光纤传感器的位移特性实验 (22)光电转速传感器的转速测量实验 (23)PTl0温度控制实验 (24)集成温度传感器AD590的温度特性验 (25)铂电阻温度特性实验 (26)K型热电偶测温实验 (27)E型热电偶测温实验 (28)气敏传感器实验 (29)湿敏传感器实验 (30)转速控制实验 |
选配模块实验：
| （31）光栅尺测量实验 （32）光电编码器实验 （33）环境噪声测量实验 | （34）光照强度测量实验 （35）红外反射式传感器物件计数实验 （36）色标传感器颜色识别实验 |
(二)单片机实验项目
1、MCS-51单片机实验项目：
软件部分实验：
| 1．清零程序 2．拆字程序 3．拼字程序 4．数据区传送子程序 5．数据排序实验 | 6．查找相同数据个数 7．无符号双字节快速乘法子程序 8．多分支程序 9．多分支程序 10．电脑时钟实验 |
硬件部分实验：
| 1．P1口亮灯实 2．P1口转弯灯实验 3．P3.3口输入，P1口输出实验 4．工业顺序控制实验 5．8255 A、B、C口输出方波实验 6．8255 PA口控制PB口 7．8255控制交通灯 8．简单I/O扩展实验 9．并行ADC 0809转换实验 10．并行DAC 0832转换实验 11．8279键盘显示实验 *12.通用打印机实验 13.微型打印机实验 14.I2C储存卡读写实验 15.语音芯片ISD173控制实验（录音） 16.语音芯片ISD1730控制实验（放音） 17.继电器控制实验 18.步进电机控制 19.8253方波实验 20.小直流电机调速实验 21.16*16 LED点阵显示实验 22.128*64 LCD液晶显示实验 23.8250可编程异步通讯接口实验 24.8251可编程通讯接口实验 25.单片机RS232/485串行发送实验 26.单片机RS232/485串行接收实验 | 27.DS18B20单总线温度测量实验 28.红外线遥控收发实验 29.串行A/D TLC549转换实验 30.串行10位D/A TLC5615转换实验 31.PCF8563 I²C日历时钟实验 32.MAX813看门狗实验 33.PWM脉宽调制实验 34.74LS164串并转换 35.74LS165并串转换 36.LM331 V/F转换实验 37.AT24C02 I2C总线存储器读写实验 38.串行存储芯片93C46读写实验 39.电子音乐演奏实验 40.CAN总线通讯接口实验 41.以太网TCP/IP协议接口实验 42.USB2.0通讯接口实验 43.LM331 F/V转换实验 44.LM331 V/F转换实验 45.AD574 12位并行模数转换实验 46.TLV5613 12位并行数模转换实验 47.4*4行列式键盘实验 48.8位静态显示器实验 49.8位动态显示器实验 50.光耦隔离模块实验 51.模拟十字路口交通灯实验 |
2．嵌入式单片机(C8051)实验
| (1) 数字I／O口交叉开关设置实验 (2) UART串能通讯实验 (3) 配置内部和外部振荡器实验 (4) 片内模数转换(ADC)实验 (5) I／O输入、输出实验 (6) 片内数模转换(DAC)实验 | (7) 定时器实验 (8) SRAM外部数据存储器扩展实验 (9) 外部中断实验 (10) SPI串行Flash存储器数据读写实验 (11) 计数器实验 |
3．DSP实验
A、验证性实验
（1）CCS操作实验
（2）存储器实验
（3）跑马灯实验
（4）数码显示实验
（5）硬件中断实验
（6）定时器实验
（7）步进电机控制实验
（8）DSP同步串口与计算机的串口（RS232）通讯
（9）DSP的HPI与计算机的并口（EPP）通讯
（10）向量相加、减实验
（11）矩阵相乘
（12）浮点数到Q15、Q15到浮点数数据转换
（13）FIR滤波器实验
（14）IIR滤波器实验
（15）黑白图像采集实验
B、综合性实验：
（16）液晶显示实验
（17）简单数字存储示波器实验
（18）同步串口（16位AD、DA）实验
（19）HPI接口实验
（20）自适应滤波器（DLMS）实验
（21）卷积（convole）算法实验
（22）自相关算法
（23）互相关算法
（24）语音录、放实验
（25）实时IIR滤波器实验
（26）图像处理之图像取反
（27）图像处理之灰度阈值变换
C、设计性实验
（28）直流伺服电机测速控制实验
（29）温度传感器、液晶显示实验
（30）HPI接口BOOTLOAD实验
（31）在线FLASH烧写及16或8位并行自举
（32）快速傅立叶变换（FFT）算法实验
（33）信号采集、存储、传输（PC机与DSP）实验
（34）温度、速度双闭环控制电机
（35）键盘输入液晶显示实验
（36）语音FIR滤波（低通、高通、带通、带阻）实验
（37）实时LMS滤波器实验
（38）FFT实验
D、创新性实验
（39）声控电机实验
（40） 语音G711编码、解码实验
（41）语音G723编码、解码实验
（42）图像处理之灰度窗口变换
（43）图像处理之对比度增强
（44）YUV彩色图象处理之图象取反实验
4．ARM9实验项目
基础实验：
（1）安装WINCE并建立开发环境
（2） 建立并编译WIN CE平台
（3）WINDOWS CE的烧写
（4）定制SDK并建立EVC下的开发环境
（5）定制增强型内核
（6）建立宿主机与实验箱的连接
（7）继电器实验
（8） 蜂鸣器实验
（9）DIP实验
（10）IIC总线—温度实验
（11） IIC总线—EEPROM实验
（12） IIC总线—DA实验
（13）EXTKEY中断程序
（14）GPIO LED实验
（15）LED点阵实验
（16）EVC下的HELLO WORLD实验
（17） 液晶屏坏点测试程序
（18） 录音机测试程序
（19） 简单聊天室程序（CE版）
（20） 视频点播VOD实验
（21）CEPLAYER播放器实验
（22） 串口通讯测试程序（对话框版）
扩展实验：
（23）485通讯程序
（24） GPS实验
（25） 电机实验
（26） 射频卡实验
（27） 摄像头图像采集实验
（28） GPRS实验
（29） ZIGBEE实验
（30） 指纹实验
（31） CAN总线通讯实验
5．综合类实验
| （1）键盘、LED发光管实验 （2）行列式键盘、动态显示实验 （3）单片机控制的PWM实现D／A转换 （4）单片机控制PWM实现F/V转换 （5）测量电机转速实验 （6）单片机控制电机转速实验(D／A) （7）单片机控制电机转速实验(PWM) （8）温度采集实验 （9）IC卡原理实验 （10）考勤机实验 （11）身份认证实验 （12）门禁系统设计 （13）单片机实现Pc机键盘控制器实验 | （14）用单片机实现高精度脉冲测频 （15）单片机实现的线性V／F转换实验 （16）基于微机控制通信的单片机通用数据采集系统 （17）基于以太网的远程数据采集系统 （18）IC系统实验 （19）R8485总线实验 （20）简单多任务实时操作系统实验 （21）智能家居远程控制模拟系统设计 （22）单片机以太网实验 （23）远程抄表系统 （24）基于USB的数据采集卡设计 （25）家庭智能报警系统 |
6．信号与系统部分
| （1）基本运算单元实验 （2）阶跃响应与冲激响应实验 （3）连续时间系统的模拟实验 （4）有源、无源滤波器实验 （5）抽样定理与信号恢复实验 （6）二阶网络状态轨迹的显示实验 （7）一阶电路的暂态响应实验 | （8）二阶电路的暂态响应实验 （9）二阶电路传输特性实验 （10）二阶网络函数的模拟实验 （11）矩形脉冲信号的分解实验 （12）矩形脉冲信号的合成实验 （13）谐波幅度对波形合成的影响实验 （14）面包板单元，可自行设计实验电路。 |
7．自控原理与计算机控制
（1）计算机控制技术实验项目
| （1）A/D，D/A转换 （2）采样保持器 （3）数字滤波 （4）积分分离式PID控制 （5）最小拍有纹波系统实验 | （6）最小拍无纹波系统实验 （7）大林算法控制 （8）非线性控制 （9）解耦控制 （10）综合控制实验 |
（2）自动控制原理实验项目
| 1.典型环节的模拟研究 2. 典型系统瞬态响应和稳定性 3.系统校正 4. 控制系统的频率特性 5.典型非线性环节 | 6. 非线性系统（一） 7.非线性系统（二） 8. 采样系统分析 9.采样控制系统的校正 l0. 状态反馈（极点配置） |
（3）控制系统实验项目
1.直流电机闭环调速实验
2.温度闭环控制实验
3.步进电机调速实验
8．测控电路实验
| 1．差动放大器实验； 2.信号放大器实验； 3.信号运算电路实验； 4.电压比较器实验； 5.电阻链分相细分实验； 6.幅度调制及解调实验 | 7.调相电桥实验； 8.脉宽调制电路实验； 9.调频及鉴频实验； 11.开关式相乘调制及解调实验； 12.精密整流全检波实验； 13.开关式全波相敏检波实验。 |
HYD-CS-3 · 传感器检测技术实训装置（配USB数据采集卡）
HYD-CS-3型 传感器检测技术实训装置（配USB数据采集卡） 一、概 述 “传感器检测技术实训装置”适应不同类别、不同层次专业教学实验、培训、考核的需求，是一套多功能、全方位、综合性、动手型的实验装置，可以与普教中的“物理”，职教、高教中的“传感器技术”、“工业自动化控制”、“非电测量技术与应用”、“工程检测技术与应用”等课程的教学实验配套。 二、特 点 1.包括金属箔应变传感器、差动变压器、差动电容、霍尔位移、霍尔转速、磁电转速、…
HYD-CS-3型传感器检测技术实训装置（配USB数据采集卡）
一、概 述
二、特 点
1.包括金属箔应变传感器、差动变压器、差动电容、霍尔位移、霍尔转速、磁电转速、扩散硅压力传感器、压电传感器、电涡流传感器、光纤位移传感器、光电转速传感器、集成温度传感器（AD590，LM35）、K型、E型热电偶、PT100铂电阻、湿敏传感器、气敏传感器共32种传感器，四十多个实验
2.作为教学实验仪器，许多传感器基本上都做成透明结构，以便学生有直观的认识，配有专用测量连接线（接触电阻小）
三、技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、相对温度：-5℃～40℃
4、相对湿度：＜85%（25℃）
5、外表尺寸：1500×750×1550mm
四、配置及技术性能
实验装置主要由实验桌、实验台、实验挂箱、光敏器件、光电传感器、光源、温度源、转动源、数据采集通信等部分组成。实验台上配有电压表、电流表、频率/转速表、计时器、PID智能调节仪及常用的稳压电源、恒流源、信号源等。（一）主控台
1、实训台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式智能直流电压表：测量范围0-1000V，四位显示，量程有2V、20V、200V、1000V，输入阻抗大，精度5‰±2。可以自动和手动切换量程，手动状态下支持超量程报警输出，支持RS485通讯，能够存储及查询数据。数字式智能直流电流表：测量范围0-2A，四位显示，量程有2mA、20mA、200mA、2A，输入阻抗大，精度5‰±2。可以自动和手动切换量程，手动状态下支持超量程报警输出，支持RS485通讯，能够存储及查询数据。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、计时器：0~9999s，精确到0.1s。
8、温度表：0-150℃度，精度1%。高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
11、热源：8V-16V交流电源加热，温度控制范围0~150℃。
12、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
13、振动源：振动频率1-30Hz，共振频率12Hz左右。
14、数据采集软件
数据采集卡采用USB接口、12位A/D转换、采样速度10万次/秒，采样速度可以选择。采样方式分单步采样、定时采样、连续采样，具有虚拟仪表功能。提供的处理软件有良好的计算机显示界面，可以进行实验项目选择与编辑，数据采集，特性曲线的分析、比较、文件存取、打印等功能，更注重根据不同信号设定采集的速率、定时单步采样周期。软件还具备虚拟示波器功能。
15、实验室安全管理平台软件
1）该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
2）通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
3）密码上电管理功能，只有密码输入正确才能给实验台上电
4）在联网状态，教师通过手机APP，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
5）可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。
（二）实训挂箱
| 序号 | 挂箱 | 内容 |
| 1 | 实训挂箱一 | 电阻霍尔式传感器模块 |
| 2 | 实训挂箱二 | 电容式/电感式传感器转换模块 |
| 3 | 实训挂箱三 | 光电式/光纤式传感器转换模块 |
| 4 | 实训挂箱四 | 涡流式/压电式传感器转换模块 |
| 5 | 实训挂箱五 | 温度式传感器器转换模块 |
| 6 | 实训挂箱六 | 压力传感器/热释红外转换模块 |
| 7 | 实训挂箱七 | 超声波/光栅传感器模块 |
| 8 | 实训挂箱八 | 热电偶、热电阻传感器转换模块 |
| 9 | 实训挂箱九 | 移相器、相敏检波器模块 |
| 10 | 实训挂箱十 | 光敏电阻、二极管、三极管转换模块 |
| 11 | 实训挂箱十一 | 正、负温热敏电阻及PN结温度传感器转换模块 |
| 12 | 实训挂箱十二 | 硅光电池转换模块 |
| 13 | 实训挂箱十三 | 智能化传感器应用实训模块 |
1.电阻式传感器 量程：± 2mm ± 1.5%
2.霍尔式传感器 量程：≥ 2mm 0.1%
3.电容式传感器 量程：± 5mm ± 1.3%
4.电感式传感器 量程：± 5mm ± 3%
5.光电式传感器 量程：0-2400转/分 ≤ 1.5%
6.光纤式传感器 量程：≥1.5mm ± 1.5%
7.涡流式传感器 量程：≥ 1mm ± 3%
8.压电式加速度传器 量程： 1-30Hz ± 2%/s
9.温度式传感器AD590 量程：0-100℃ ± 2%
10.LM35温度传感器 量程：室温-80℃ ± 3%
11.磁电式传感器 量程：0 .5V/m
12.压力传感器 量程：0-50kpa ± 2%
13.热释电红外传感器 量程：1-5M
14.超声波传感器 量程：20-60cm 1cm
15.光栅位移传感器 量程：0-25MM
16.MQ3气敏传感器 量程：50-200ppm
17.湿敏传感器 量程：10-95%RH ± 5%
18.霍尔式测速传感器 量程：0-2400转/分 ± 1.5%
19.涡流测速传感器 量程：0-2400转/分 ≤ 1.5%
20.磁电测转速传感器 量程：0-2400转/分 ≤ 1.5%
21.转速传感器量程： 0-2400转/分 ≤ 1.5%
22.K 型热电偶传感器 量程：0-100℃ ± 3%
23.E型热电偶传感器 量程：0-100℃ ± 3%
24.Pt100铂电阻传感器 量程：0-100℃ ± 3%
25.Cu50铜电阻传感器 量程：0-100℃ ± 3%
26.光敏二极管 随光照度变化
27.光明三极管 随光照度变化 ± 3%
28.光敏电阻 电阻随光照度变化 ± 3%
29.正温热敏电阻传感器 室温-80℃ ± 3%
30.负温热敏电阻传感器 室温-80℃ ± 3%
31.PN结温度传感器 室温-80℃ ± 3%
32.硅光电池传感器
（三）实训桌
实训桌为钣金结构，桌面为防火、防水、耐磨高密度板；实训桌下部设有三开门柜用于存放实训模块；右边配有铝型材电脑桌，可独立移动。
四、实验项目
| 电阻式传感器的单臂电桥性能实验 电阻式传感器的半桥性能实验 电阻式传感器的全桥性能实验 电阻式传感器的单臂、半桥、全桥性能比较实验 电阻式传感器的振动实验 * 电阻式传感器的电子秤实验 * 变面积式电容传感器特性实验 差动式电容传感器特性实验 电容传感器的振动实验 * 电容传感器的电子秤实验 * 差动变压器的特性实验 自感式差动变压器的特性实验 差动变压器的振动实验 * 差动变压器的电子秤实验 * 光电式传感器的转速测量实验 光电式传感器的旋转方向测量实验 接近式霍尔传感器实验 霍尔传感器的转速测量实验 涡流传感器的位移特性实验 被测体材质对涡流传感器特性的影响实验 涡流式传感器的振动实验 * 涡流式传感器的转速测量实验 温度传感器及温度控制实验(AD590) K型热电偶的温度控制实验 铂热电阻的温度控制实验 铜热电阻的温度控制实验 | 磁电式传感器的特性实验 磁电式传感器的转速测量实验 磁电式传感器的应用实验 * 压电加速度式传感器的特性实验 光纤传感器的位移特性实验 光纤传感器的振动实验 光纤传感器的转速测量实验 压阻式压力传感器的特性实验 压阻式压力传感器的差压测量实验 * LM35温度传感器特性及温度控制应用实验 正、负温热电阻实验 PN结温度传感器实验 光敏电阻实验 光敏二极管实验 光敏三极管实验 超声波传感器的位移特性实验 超声波传感器的应用实验 * 热释电红外传感器实验 硅光电池的特性测试实验 基于无线物联网采集环境的温度与湿度 基于无线物联网采集环境的光照强度 基于无线物联网模拟安防中的烟雾探测 基于无线物联网模拟安防中的入侵检测 基于无线物联网模块紧急呼救求助按钮 基于无线物联网液晶模块温度显示等 继电器输出（灯） 模拟环境加温设备 数据上传及APP监控 |
HYD-GD-4 · 传感器与检测技术实训装置（配USB数据采集卡）
HYD-GD-4型传感器与检测技术实训装置（配USB数据采集卡） 一、概述 传感器与检测技术实训装置完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。 二、装置特点 1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板…
HYD-GD-4型传感器与检测技术实训装置（配USB数据采集卡）
传感器与检测技术实训装置完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。
二、装置特点
1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准。
2.完全采用模块化设计，将被测源、传感器、检测技术有机的结合，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程。
三、主要技术与功能：
1、输入电源：单相三线AC220V±10%50Hz
2、工作环境：温度-10℃～+40℃
3、相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜0.5kVA、
5、外型尺寸：1600×750×1100mm
6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。
7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。
8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，输出电流：0.5A（有效值0.4KHz）
9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm。
12、温度表：0-150℃度，精度1%。
13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
14、机械式压力表：0-40Kpa，精度2%。
三、三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。
四、数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
五、传感器特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目，实验项目还可以根据产品的开发不断拓展。
六、传感器种类及技术指标：（参考值）
| 序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
| 1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ±2mm | ±1.5% |
| 2 | 霍尔式传感器 | ≥2mm | 0.1% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ±5mm | ±1.3% |
| 4 | 电感式传感器模块 | 电感式传感器 | ±5mm | ±3% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤1.5% |
| 6 | 涡流式传感器模块 | 涡流式传感器 | ≥1mm | ±3% |
| 7 | 温度式传感器模块 | 温度式传感器 | 0-100℃ | ±2% |
| 8 | 磁电式传感器 | 0.5V/m | ||
| 9 | 压电式加速度传感器模块 | 压电式加速度传器 | 1-30Hz | ±2%/s |
| 10 | 光纤式传感器模块 | 光纤式传感器 | ≥1.5mm | ±1.5% |
| 11 | 压力传感器模块 | 压力传感器 | 0-50kpa | ±2% |
| 12 | 超声波传感器模块 | 超声波传感器 | 20-60cm | 1cm |
| 13 | MQ3气敏传感器 | 50-200ppm | ||
| 14 | 湿敏传感器模块 | 湿敏传感器 | 10-95%RH | ±5% |
| 15 | 霍尔式测速传感器 | 0-2400转/分 | ±1.5% | |
| 16 | 涡流测速传感器 | 0-2400转/分 | ≤1.5% | |
| 17 | 磁电测转速传感器 | 0-2400转/分 | ≤1.5% | |
| 18 | 转速传感器 | 0-2400转/分 | ≤1.5% | |
| 19 | 热电偶、热电阻传感器 模块 | K型热电偶传感器 | 0-100℃ | ±3% |
| 20 | E型热电偶传感器 | 0-100℃ | ±3% | |
| 21 | Pt100铂电阻传感器 | 0-100℃ | ±3% | |
| 22 | Cu50铜电阻传感器 | 0-100℃ | ±3% |
| 实验一 | 电阻式传感器的单臂电桥性能实验 |
| 实验二 | 电阻式传感器的半桥性能实验 |
| 实验三 | 电阻式传感器的全桥性能实验 |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 |
| 实验五 | 电阻式传感器的振动实验* |
| 实验六 | 电阻式传感器的电子秤实验* |
| 实验七 | 变面积式电容传感器特性实验 |
| 实验八 | 差动式电容传感器特性实验 |
| 实验九 | 电容传感器的振动实验* |
| 实验十 | 电容传感器的电子秤实验* |
| 实验十一 | 差动变压器的特性实验 |
| 实验十二 | 自感式差动变压器的特性实验 |
| 实验十三 | 差动变压器的性能实验 |
| 实验十四 | 激励频率对差动变压器特性的影响 |
| 实验十五 | 差动变压器的振动实验* |
| 实验十六 | 差动变压器的电子秤实验* |
| 实验十七 | 光电式传感器的转速测量实验 |
| 实验十八 | 光电式传感器的旋转方向测量实验 |
| 实验十九 | 接近式霍尔传感器实验 |
| 实验二十 | 霍尔传感器的转速测量实验 |
| 实验二十一 | 霍尔传感器的振动测量实验 |
| 实验二十二 | 涡流传感器的位移特性实验 |
| 实验二十三 | 被测体材质对涡流传感器特性的影响实验 |
| 实验二十四 | 涡流式传感器的振动实验 |
| 实验二十五 | 涡流式传感器的转速测量实验 |
| 实验二十六 | 温度传感器及温度控制实验（AD590） |
| 实验二十七 | K型热电偶的温度控制实验 |
| 实验二十八 | 热电偶冷端温度补偿实验* |
| 实验二十九 | E型热电偶的温度控制实验 |
| 实验三十 | Pt100铂电阻的温度控制实验 |
| 实验三十一 | Cu50铜电阻的温度控制实验 |
| 实验三十二 | 磁电式传感器的特性实验 |
| 实验三十三 | 磁电式传感器的转速测量实验 |
| 实验三十四 | 磁电式传感器的应用实验* |
| 实验三十五 | 压电加速度式传感器的特性实验 |
| 实验三十六 | 光纤传感器的位移特性实验 |
| 实验三十七 | 光纤传感器的振动实验 |
| 实验三十八 | 光纤传感器的转速测量实验 |
| 实验三十九 | 压阻式压力传感器的特性实验 |
| 实验四十 | 压阻式压力传感器的差压测量实验* |
| 实验四十一 | 超声波传感器的位移特性实验 |
| 实验四十二 | 超声波传感器的应用实验 |
| 实验四十三 | 气敏传感器的原理实验 |
| 实验四十四 | 湿度式传感器原理实验 |
| 实验四十五 | 气体流量的测定* |
| 实验四十六 | 移相器实验 |
| 实验四十七 | 相敏检波器实验 |
| 实验四十八 | 低通滤波器实验 |
| 实验四十九 | 热释电红外传感器实验 |
HYD-GD-3 · 传感器技术实训装置 （配USB数据采集卡）
HYD-GD-3型传感器技术实训装置 （配USB数据采集卡） 一、概述 本装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的仪器仪表、自动控制、电子技术与机电技术等专业的实训教学。 二、装置特点 1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准。 2.完全采用模块化设计，将被测源、传…
HYD-GD-3型传感器技术实训装置 （配USB数据采集卡）
本装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的仪器仪表、自动控制、电子技术与机电技术等专业的实训教学。
二、装置特点
1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准。
2.完全采用模块化设计，将被测源、传感器、检测技术有机的结合，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程。
三、主要技术与功能：
1、输入电源：单相三线AC220V±10%50Hz
2、工作环境：温度-10℃～+40℃
3、相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜0.5kVA、
5、外型尺寸：1600×750×1100mm
6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。
7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。
8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，输出电流：0.5A（有效值0.4KHz）
9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm。
12、温度表：0-150℃度，精度1%。
13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
14、机械式压力表：0-40Kpa，精度2%。
三、三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。
四、数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
五、传感器特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目，实验项目还可以根据产品的开发不断拓展。
六、传感器种类及技术指标：（参考值）
| 序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
| 1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ±2mm | ±1.5% |
| 2 | 霍尔式传感器 | ≥2mm | 0.1% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ±5mm | ±1.3% |
| 4 | 电感式传感器模块 | 电感式传感器 | ±5mm | ±3% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤1.5% |
| 6 | 涡流式传感器模块 | 涡流式传感器 | ≥1mm | ±3% |
| 7 | 温度式传感器模块 | 温度式传感器 | 0-100℃ | ±2% |
| 8 | 磁电式传感器 | 0.5V/m | ||
| 9 | 压电式加速度传感器模块 | 压电式加速度传器 | 1-30Hz | ±2%/s |
| 10 | 光纤式传感器模块 | 光纤式传感器 | ≥1.5mm | ±1.5% |
| 11 | 压力传感器模块 | 压力传感器 | 0-50kpa | ±2% |
| 12 | 超声波传感器模块 | 超声波传感器 | 20-60cm | 1cm |
| 13 | MQ3气敏传感器 | 50-200ppm | ||
| 14 | 湿敏传感器模块 | 湿敏传感器 | 10-95%RH | ±5% |
| 15 | 霍尔式测速传感器 | 0-2400转/分 | ±1.5% | |
| 16 | 涡流测速传感器 | 0-2400转/分 | ≤1.5% | |
| 17 | 磁电测转速传感器 | 0-2400转/分 | ≤1.5% | |
| 18 | 转速传感器 | 0-2400转/分 | ≤1.5% | |
| 19 | 热电偶、热电阻传感器 模块 | K型热电偶传感器 | 0-100℃ | ±3% |
| 20 | E型热电偶传感器 | 0-100℃ | ±3% | |
| 21 | Pt100铂电阻传感器 | 0-100℃ | ±3% | |
| 22 | Cu50铜电阻传感器 | 0-100℃ | ±3% |
| 实验一 | 电阻式传感器的单臂电桥性能实验 |
| 实验二 | 电阻式传感器的半桥性能实验 |
| 实验三 | 电阻式传感器的全桥性能实验 |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 |
| 实验五 | 电阻式传感器的振动实验* |
| 实验六 | 电阻式传感器的电子秤实验* |
| 实验七 | 变面积式电容传感器特性实验 |
| 实验八 | 差动式电容传感器特性实验 |
| 实验九 | 电容传感器的振动实验* |
| 实验十 | 电容传感器的电子秤实验* |
| 实验十一 | 差动变压器的特性实验 |
| 实验十二 | 自感式差动变压器的特性实验 |
| 实验十三 | 差动变压器的性能实验 |
| 实验十四 | 激励频率对差动变压器特性的影响 |
| 实验十五 | 差动变压器的振动实验* |
| 实验十六 | 差动变压器的电子秤实验* |
| 实验十七 | 光电式传感器的转速测量实验 |
| 实验十八 | 光电式传感器的旋转方向测量实验 |
| 实验十九 | 接近式霍尔传感器实验 |
| 实验二十 | 霍尔传感器的转速测量实验 |
| 实验二十一 | 霍尔传感器的振动测量实验 |
| 实验二十二 | 涡流传感器的位移特性实验 |
| 实验二十三 | 被测体材质对涡流传感器特性的影响实验 |
| 实验二十四 | 涡流式传感器的振动实验 |
| 实验二十五 | 涡流式传感器的转速测量实验 |
| 实验二十六 | 温度传感器及温度控制实验（AD590） |
| 实验二十七 | K型热电偶的温度控制实验 |
| 实验二十八 | 热电偶冷端温度补偿实验* |
| 实验二十九 | E型热电偶的温度控制实验 |
| 实验三十 | Pt100铂电阻的温度控制实验 |
| 实验三十一 | Cu50铜电阻的温度控制实验 |
| 实验三十二 | 磁电式传感器的特性实验 |
| 实验三十三 | 磁电式传感器的转速测量实验 |
| 实验三十四 | 磁电式传感器的应用实验* |
| 实验三十五 | 压电加速度式传感器的特性实验 |
| 实验三十六 | 光纤传感器的位移特性实验 |
| 实验三十七 | 光纤传感器的振动实验 |
| 实验三十八 | 光纤传感器的转速测量实验 |
| 实验三十九 | 压阻式压力传感器的特性实验 |
| 实验四十 | 压阻式压力传感器的差压测量实验* |
| 实验四十一 | 超声波传感器的位移特性实验 |
| 实验四十二 | 超声波传感器的应用实验 |
| 实验四十三 | 气敏传感器的原理实验 |
| 实验四十四 | 湿度式传感器原理实验 |
| 实验四十五 | 气体流量的测定* |
| 实验四十六 | 移相器实验 |
| 实验四十七 | 相敏检波器实验 |
| 实验四十八 | 低通滤波器实验 |
| 实验四十九 | 热释电红外传感器实验 |
HYD-GD-1 · 传感器检测与转换技术实训装置（配USB数据采集卡）
HYD-GD-1型传感器检测与转换技术实训装置（配USB数据采集卡） 一、概述 本装置完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。 二、装置特点 1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏…
HYD-GD-1型传感器检测与转换技术实训装置（配USB数据采集卡）
本装置完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。
二、装置特点
1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准。
2.完全采用模块化设计，将被测源、传感器、检测技术有机的结合，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程。
三、主要技术与功能：
1、输入电源：单相三线AC220V±10%50Hz
2、工作环境：温度-10℃～+40℃
3、相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜0.5kVA、
5、外型尺寸：1600×750×1100mm
6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。
7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。
8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，输出电流：0.5A（有效值0.4KHz）
9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm。
12、温度表：0-150℃度，精度1%。
13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
14、机械式压力表：0-40Kpa，精度2%。
三、三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。
四、数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
五、传感器特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目，实验项目还可以根据产品的开发不断拓展。
六、传感器种类及技术指标：（参考值）
| 序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
| 1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ±2mm | ±1.5% |
| 2 | 霍尔式传感器 | ≥2mm | 0.1% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ±5mm | ±1.3% |
| 4 | 电感式传感器模块 | 电感式传感器 | ±5mm | ±3% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤1.5% |
| 6 | 涡流式传感器模块 | 涡流式传感器 | ≥1mm | ±3% |
| 7 | 温度式传感器模块 | 温度式传感器 | 0-100℃ | ±2% |
| 8 | 磁电式传感器 | 0.5V/m | ||
| 9 | 压电式加速度传感器模块 | 压电式加速度传器 | 1-30Hz | ±2%/s |
| 10 | 光纤式传感器模块 | 光纤式传感器 | ≥1.5mm | ±1.5% |
| 11 | 压力传感器模块 | 压力传感器 | 0-50kpa | ±2% |
| 12 | 超声波传感器模块 | 超声波传感器 | 20-60cm | 1cm |
| 13 | MQ3气敏传感器 | 50-200ppm | ||
| 14 | 湿敏传感器模块 | 湿敏传感器 | 10-95%RH | ±5% |
| 15 | 霍尔式测速传感器 | 0-2400转/分 | ±1.5% | |
| 16 | 涡流测速传感器 | 0-2400转/分 | ≤1.5% | |
| 17 | 磁电测转速传感器 | 0-2400转/分 | ≤1.5% | |
| 18 | 转速传感器 | 0-2400转/分 | ≤1.5% | |
| 19 | 热电偶、热电阻传感器 模块 | K型热电偶传感器 | 0-100℃ | ±3% |
| 20 | E型热电偶传感器 | 0-100℃ | ±3% | |
| 21 | Pt100铂电阻传感器 | 0-100℃ | ±3% | |
| 22 | Cu50铜电阻传感器 | 0-100℃ | ±3% |
| 实验一 | 电阻式传感器的单臂电桥性能实验 |
| 实验二 | 电阻式传感器的半桥性能实验 |
| 实验三 | 电阻式传感器的全桥性能实验 |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 |
| 实验五 | 电阻式传感器的振动实验* |
| 实验六 | 电阻式传感器的电子秤实验* |
| 实验七 | 变面积式电容传感器特性实验 |
| 实验八 | 差动式电容传感器特性实验 |
| 实验九 | 电容传感器的振动实验* |
| 实验十 | 电容传感器的电子秤实验* |
| 实验十一 | 差动变压器的特性实验 |
| 实验十二 | 自感式差动变压器的特性实验 |
| 实验十三 | 差动变压器的性能实验 |
| 实验十四 | 激励频率对差动变压器特性的影响 |
| 实验十五 | 差动变压器的振动实验* |
| 实验十六 | 差动变压器的电子秤实验* |
| 实验十七 | 光电式传感器的转速测量实验 |
| 实验十八 | 光电式传感器的旋转方向测量实验 |
| 实验十九 | 接近式霍尔传感器实验 |
| 实验二十 | 霍尔传感器的转速测量实验 |
| 实验二十一 | 霍尔传感器的振动测量实验 |
| 实验二十二 | 涡流传感器的位移特性实验 |
| 实验二十三 | 被测体材质对涡流传感器特性的影响实验 |
| 实验二十四 | 涡流式传感器的振动实验 |
| 实验二十五 | 涡流式传感器的转速测量实验 |
| 实验二十六 | 温度传感器及温度控制实验（AD590） |
| 实验二十七 | K型热电偶的温度控制实验 |
| 实验二十八 | 热电偶冷端温度补偿实验* |
| 实验二十九 | E型热电偶的温度控制实验 |
| 实验三十 | Pt100铂电阻的温度控制实验 |
| 实验三十一 | Cu50铜电阻的温度控制实验 |
| 实验三十二 | 磁电式传感器的特性实验 |
| 实验三十三 | 磁电式传感器的转速测量实验 |
| 实验三十四 | 磁电式传感器的应用实验* |
| 实验三十五 | 压电加速度式传感器的特性实验 |
| 实验三十六 | 光纤传感器的位移特性实验 |
| 实验三十七 | 光纤传感器的振动实验 |
| 实验三十八 | 光纤传感器的转速测量实验 |
| 实验三十九 | 压阻式压力传感器的特性实验 |
| 实验四十 | 压阻式压力传感器的差压测量实验* |
| 实验四十一 | 超声波传感器的位移特性实验 |
| 实验四十二 | 超声波传感器的应用实验 |
| 实验四十三 | 气敏传感器的原理实验 |
| 实验四十四 | 湿度式传感器原理实验 |
| 实验四十五 | 气体流量的测定* |
| 实验四十六 | 移相器实验 |
| 实验四十七 | 相敏检波器实验 |
| 实验四十八 | 低通滤波器实验 |
| 实验四十九 | 热释电红外传感器实验 |
HYD-WD-2A · 检测与转换(传感器)技术实验仪
HYD-WD-2A型检测与转换(传感器)技术实验仪 一、概述 本实验仪为适应不同类别、不同层次的专业需要，本实验力求使传感器结构透明化，能加深学生对传感器原理的认识。 二、主要技术与功能： 1、输入电源：单相三线AC220V±10%50Hz 2、工作环境：温度-10℃～+40℃ 3、相对湿度＜85%(25℃)海拔＜4000m 4、装置容量：＜0.3kVA、 5、外型尺寸：610×500×400mm 6、实验台提供直流稳压电源：±5V、±…
HYD-WD-2A型检测与转换(传感器)技术实验仪
| 序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
| 1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ±2mm | ±1.5% |
| 2 | 霍尔式传感器 | ≥2mm | 0.1% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ±5mm | ±2% |
| 4 | 电感式传感器模块 | 电感式传感器 | ±5mm | ±2% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤1.5% |
| 6 | 涡流式传感器模块 | 涡流式传感器 | ≥2mm | ±3% |
| 7 | 温度式传感器模块 | 温度式传感器 | 0-80℃ | ±2% |
| 8 | 压电式加速度传感器模块 | 磁电式传感器 | 0.5V/m | |
| 9 | 光纤式传感器模块 | 压电式加速度传器 | 1-30Hz | ±2%/s |
| 10 | 压力传感器模块 | 光纤式传感器 | ≥1.5mm | ±1.5% |
| 11 | 低频振荡器模块 | 压力传感器 | 0-50kpa | ±2% |
| 12 | 差动放大器模块 | 气敏传感器 | 50-200ppm | |
| 13 | 湿敏传感器 | 10-95%RH | ±5% | |
| 14 | 霍尔式测速传感器 | 0-2400转/分 | ±1.5% | |
| 15 | 涡流测速传感器 | 0-2400转/分 | ≤1.5% | |
| 16 | 磁电测转速传感器 | 0-2400转/分 | ≤1.5% | |
| 17 | 转速传感器 | 0-2400转/分 | ≤1.5% |
| 实验一 | 电阻式传感器的单臂电桥性能实验 | |
| 实验二 | 电阻式传感器的半桥性能实验 | |
| 实验三 | 电阻式传感器的全桥性能实验 | |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 | |
| 实验五 | 电阻式传感器的振动实验* | |
| 实验六 | 电阻式传感器的电子秤实验* | |
| 实验七 | 变面积式电容传感器特性实验 | |
| 实验八 | 差动式电容传感器特性实验 | |
| 实验九 | 电容传感器的振动实验* | |
| 实验十 | 电容传感器的电子秤实验* | |
| 实验十一 | 差动变压器的特性实验 | |
| 实验十二 | 自感式差动变压器的特性实验 | |
| 实验十三 | 差动变压器的性能实验 | |
| 实验十四 | 激励频率对差动变压器特性的影响 | |
| 实验十五 | 差动变压器的振动实验* | |
| 实验十六 | 差动变压器的电子秤实验* | |
| 实验十七 | 光电式传感器的转速测量实验 | |
| 实验十八 | 光电式传感器的旋转方向测量实验 | |
| 实验十九 | 接近式霍尔传感器实验 | |
| 实验二十 | 霍尔传感器的转速测量实验 | |
| 实验二十一 | 霍尔传感器的振动测量实验 | |
| 实验二十二 | 涡流传感器的位移特性实验 | |
| 实验二十三 | 被测体材质对涡流传感器特性的影响实验 | |
| 实验二十四 | 涡流式传感器的振动实验 | |
| 实验二十五 | 涡流式传感器的转速测量实验 | |
| 实验二十六 | 温度传感器及温度控制实验（AD590） | |
| 实验二十七 | 磁电式传感器的特性实验 | |
| 实验二十八 | 磁电式传感器的转速测量实验 | |
| 实验二十九 | 磁电式传感器的应用实验* | |
| 实验三十 | 压电加速度式传感器的特性实验 | |
| 实验三十一 | 光纤传感器的位移特性实验 | |
| 实验三十二 | 光纤传感器的振动实验 | |
| 实验三十三 | 光纤传感器的转速测量实验 | |
| 实验三十四 | 压阻式压力传感器的特性实验 | |
| 实验三十五 | 压阻式压力传感器的差压测量实验* | |
| 实验三十六 | 超声波传感器的位移特性实验 | |
| 实验三十七 | 超声波传感器的应用实验* | |
| 实验三十八 | 气敏传感器的原理实验 | |
| 实验三十九 | 湿度式传感器原理实验 |
HYD-WD-3 · 传感器实验箱（配USB数据采集卡）
HYD-WD-3型传感器实验箱（配USB数据采集卡） 一、概述 本实验箱完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。 二、主要技术与功能： 1、输入电源：单相三线AC220V±10%50Hz 2、工作环境：温度-…
HYD-WD-3型传感器实验箱（配USB数据采集卡）
本实验箱完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。
二、主要技术与功能：
1、输入电源：单相三线AC220V±10%50Hz
2、工作环境：温度-10℃～+40℃
3、相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜0.3kVA、
5、外型尺寸：650×400×220mm
6、实验箱提供直流稳压电源：±5V、±15V，具有短路保护功能。
7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。
8、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
9、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
10、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm。
11、机械式压力表：0-40Kpa，精度2%。
三、数据采集卡及处理软件：
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
四、实验箱特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展
五、传感器种类及技术指标：
| 序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
| 1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ±2mm | ±1.5% |
| 2 | 霍尔式传感器 | ≥2mm | 0.1% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ±5mm | ±2% |
| 4 | 电感式传感器模块 | 电感式传感器 | ±5mm | ±2% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤1.5% |
| 6 | 涡流式传感器模块 | 涡流式传感器 | ≥2mm | ±3% |
| 7 | 温度式传感器模块 | 温度式传感器 | 0-80℃ | ±2% |
| 8 | 压电式加速度传感器模块 | 磁电式传感器 | 0.5V/m | |
| 9 | 光纤式传感器模块 | 压电式加速度传器 | 1-30Hz | ±2%/s |
| 10 | 压力传感器模块 | 光纤式传感器 | ≥1.5mm | ±1.5% |
| 11 | 低频振荡器模块 | 压力传感器 | 0-50kpa | ±2% |
| 12 | 差动放大器模块 | 气敏传感器 | 50-200ppm | |
| 13 | 湿敏传感器 | 10-95%RH | ±5% | |
| 14 | 霍尔式测速传感器 | 0-2400转/分 | ±1.5% | |
| 15 | 涡流测速传感器 | 0-2400转/分 | ≤1.5% | |
| 16 | 磁电测转速传感器 | 0-2400转/分 | ≤1.5% | |
| 17 | 转速传感器 | 0-2400转/分 | ≤1.5% |
| 实验一 | 电阻式传感器的单臂电桥性能实验 |
| 实验二 | 电阻式传感器的半桥性能实验 |
| 实验三 | 电阻式传感器的全桥性能实验 |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 |
| 实验五 | 电阻式传感器的振动实验* |
| 实验六 | 电阻式传感器的电子秤实验* |
| 实验七 | 变面积式电容传感器特性实验 |
| 实验八 | 差动式电容传感器特性实验 |
| 实验九 | 电容传感器的振动实验* |
| 实验十 | 电容传感器的电子秤实验* |
| 实验十一 | 差动变压器的特性实验 |
| 实验十二 | 自感式差动变压器的特性实验 |
| 实验十三 | 差动变压器的性能实验 |
| 实验十四 | 激励频率对差动变压器特性的影响 |
| 实验十五 | 差动变压器的振动实验* |
| 实验十六 | 差动变压器的电子秤实验* |
| 实验十七 | 光电式传感器的转速测量实验 |
| 实验十八 | 光电式传感器的旋转方向测量实验 |
| 实验十九 | 接近式霍尔传感器实验 |
| 实验二十 | 霍尔传感器的转速测量实验 |
| 实验二十一 | 霍尔传感器的振动测量实验 |
| 实验二十二 | 涡流传感器的位移特性实验 |
| 实验二十三 | 被测体材质对涡流传感器特性的影响实验 |
| 实验二十四 | 涡流式传感器的振动实验 |
| 实验二十五 | 涡流式传感器的转速测量实验 |
| 实验二十六 | 温度传感器及温度控制实验（AD590） |
| 实验二十七 | 磁电式传感器的特性实验 |
| 实验二十八 | 磁电式传感器的转速测量实验 |
| 实验二十九 | 磁电式传感器的应用实验* |
| 实验三十 | 压电加速度式传感器的特性实验 |
| 实验三十一 | 光纤传感器的位移特性实验 |
| 实验三十二 | 光纤传感器的振动实验 |
| 实验三十三 | 光纤传感器的转速测量实验 |
| 实验三十四 | 压阻式压力传感器的特性实验 |
| 实验三十五 | 压阻式压力传感器的差压测量实验* |
| 实验三十六 | 超声波传感器的位移特性实验 |
| 实验三十七 | 超声波传感器的应用实验* |
| 实验三十八 | 气敏传感器的原理实验 |
| 实验三十九 | 湿度式传感器原理实验 |
HYD-WD-2 · 传感器检测与转换技术实验箱（配USB数据采集卡）
HYD-WD-2型传感器检测与转换技术实验箱（配USB数据采集卡） 一、概述 传感器检测与转换技术实验箱是将工业传感器、工业模型有机结合的新一代传感器应用技术及实训设备。适用于各大、中专院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。 二、主要技术与功能： 1、输入电源：单相三线AC220V±10%50Hz 2、工作环境：温度-10℃～+40℃ 3、相对湿度＜85%(25℃)海拔＜4000m 4、装…
HYD-WD-2型传感器检测与转换技术实验箱（配USB数据采集卡）
传感器检测与转换技术实验箱是将工业传感器、工业模型有机结合的新一代传感器应用技术及实训设备。适用于各大、中专院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。
二、主要技术与功能：
1、输入电源：单相三线AC220V±10%50Hz
2、工作环境：温度-10℃～+40℃
3、相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜0.3kVA、
5、外型尺寸：650×400×220mm
6、实验箱提供直流稳压电源：±5V、±15V，具有短路保护功能。
7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。
8、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
9、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
10、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm。
11、机械式压力表：0-40Kpa，精度2%。
三、数据采集卡及处理软件：
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
四、实验箱特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展
五、传感器种类及技术指标：
| 序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
| 1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ±2mm | ±1.5% |
| 2 | 霍尔式传感器 | ≥2mm | 0.1% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ±5mm | ±2% |
| 4 | 电感式传感器模块 | 电感式传感器 | ±5mm | ±2% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤1.5% |
| 6 | 涡流式传感器模块 | 涡流式传感器 | ≥2mm | ±3% |
| 7 | 温度式传感器模块 | 温度式传感器 | 0-80℃ | ±2% |
| 8 | 压电式加速度传感器模块 | 磁电式传感器 | 0.5V/m | |
| 9 | 光纤式传感器模块 | 压电式加速度传器 | 1-30Hz | ±2%/s |
| 10 | 压力传感器模块 | 光纤式传感器 | ≥1.5mm | ±1.5% |
| 11 | 低频振荡器模块 | 压力传感器 | 0-50kpa | ±2% |
| 12 | 差动放大器模块 | 气敏传感器 | 50-200ppm | |
| 13 | 湿敏传感器 | 10-95%RH | ±5% | |
| 14 | 霍尔式测速传感器 | 0-2400转/分 | ±1.5% | |
| 15 | 涡流测速传感器 | 0-2400转/分 | ≤1.5% | |
| 16 | 磁电测转速传感器 | 0-2400转/分 | ≤1.5% | |
| 17 | 转速传感器 | 0-2400转/分 | ≤1.5% |
| 实验一 | 电阻式传感器的单臂电桥性能实验 |
| 实验二 | 电阻式传感器的半桥性能实验 |
| 实验三 | 电阻式传感器的全桥性能实验 |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 |
| 实验五 | 电阻式传感器的振动实验* |
| 实验六 | 电阻式传感器的电子秤实验* |
| 实验七 | 变面积式电容传感器特性实验 |
| 实验八 | 差动式电容传感器特性实验 |
| 实验九 | 电容传感器的振动实验* |
| 实验十 | 电容传感器的电子秤实验* |
| 实验十一 | 差动变压器的特性实验 |
| 实验十二 | 自感式差动变压器的特性实验 |
| 实验十三 | 差动变压器的性能实验 |
| 实验十四 | 激励频率对差动变压器特性的影响 |
| 实验十五 | 差动变压器的振动实验* |
| 实验十六 | 差动变压器的电子秤实验* |
| 实验十七 | 光电式传感器的转速测量实验 |
| 实验十八 | 光电式传感器的旋转方向测量实验 |
| 实验十九 | 接近式霍尔传感器实验 |
| 实验二十 | 霍尔传感器的转速测量实验 |
| 实验二十一 | 霍尔传感器的振动测量实验 |
| 实验二十二 | 涡流传感器的位移特性实验 |
| 实验二十三 | 被测体材质对涡流传感器特性的影响实验 |
| 实验二十四 | 涡流式传感器的振动实验 |
| 实验二十五 | 涡流式传感器的转速测量实验 |
| 实验二十六 | 温度传感器及温度控制实验（AD590） |
| 实验二十七 | 磁电式传感器的特性实验 |
| 实验二十八 | 磁电式传感器的转速测量实验 |
| 实验二十九 | 磁电式传感器的应用实验* |
| 实验三十 | 压电加速度式传感器的特性实验 |
| 实验三十一 | 光纤传感器的位移特性实验 |
| 实验三十二 | 光纤传感器的振动实验 |
| 实验三十三 | 光纤传感器的转速测量实验 |
| 实验三十四 | 压阻式压力传感器的特性实验 |
| 实验三十五 | 压阻式压力传感器的差压测量实验* |
| 实验三十六 | 超声波传感器的位移特性实验 |
| 实验三十七 | 超声波传感器的应用实验* |
| 实验三十八 | 气敏传感器的原理实验 |
| 实验三十九 | 湿度式传感器原理实验 |
HYD-WD-1 · 传感器技术实验箱（配USB数据采集卡）
HYD-WD-1型传感器技术实验箱（配USB数据采集卡） 一、概述 传感器技术实验箱 是一套适用于各大院校进行传感器教学实验的教学仪器，它集多种光电传感器、多种光源、多种放大/变换器为一体，可进行光电传感器的光谱特性、照度特性、实际应用等多项实验，通过这些实验能够增加对光电类传感器的感性认识，同时培养学生的动手能力。 二、主要技术与功能： 1、输入电源：单相三线AC220V±10%50Hz 2、工作环境：温度-10℃～+40℃ 3、…
HYD-WD-1型传感器技术实验箱（配USB数据采集卡）
传感器技术实验箱是一套适用于各大院校进行传感器教学实验的教学仪器，它集多种光电传感器、多种光源、多种放大/变换器为一体，可进行光电传感器的光谱特性、照度特性、实际应用等多项实验，通过这些实验能够增加对光电类传感器的感性认识，同时培养学生的动手能力。
二、主要技术与功能：
1、输入电源：单相三线AC220V±10%50Hz
2、工作环境：温度-10℃～+40℃
3、相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜0.3kVA、
5、外型尺寸：650×400×220mm
6、实验箱提供直流稳压电源：±5V、±15V，具有短路保护功能。
7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。
8、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
9、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
10、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm。
11、机械式压力表：0-40Kpa，精度2%。
三、数据采集卡及处理软件：
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
四、实验箱特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展
五、传感器种类及技术指标：
| 序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
| 1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ±2mm | ±1.5% |
| 2 | 霍尔式传感器 | ≥2mm | 0.1% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ±5mm | ±2% |
| 4 | 电感式传感器模块 | 电感式传感器 | ±5mm | ±2% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤1.5% |
| 6 | 涡流式传感器模块 | 涡流式传感器 | ≥2mm | ±3% |
| 7 | 温度式传感器模块 | 温度式传感器 | 0-80℃ | ±2% |
| 8 | 压电式加速度传感器模块 | 磁电式传感器 | 0.5V/m | |
| 9 | 光纤式传感器模块 | 压电式加速度传器 | 1-30Hz | ±2%/s |
| 10 | 压力传感器模块 | 光纤式传感器 | ≥1.5mm | ±1.5% |
| 11 | 低频振荡器模块 | 压力传感器 | 0-50kpa | ±2% |
| 12 | 差动放大器模块 | 气敏传感器 | 50-200ppm | |
| 13 | 湿敏传感器 | 10-95%RH | ±5% | |
| 14 | 霍尔式测速传感器 | 0-2400转/分 | ±1.5% | |
| 15 | 涡流测速传感器 | 0-2400转/分 | ≤1.5% | |
| 16 | 磁电测转速传感器 | 0-2400转/分 | ≤1.5% | |
| 17 | 转速传感器 | 0-2400转/分 | ≤1.5% |
| 实验一 | 电阻式传感器的单臂电桥性能实验 |
| 实验二 | 电阻式传感器的半桥性能实验 |
| 实验三 | 电阻式传感器的全桥性能实验 |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 |
| 实验五 | 电阻式传感器的振动实验* |
| 实验六 | 电阻式传感器的电子秤实验* |
| 实验七 | 变面积式电容传感器特性实验 |
| 实验八 | 差动式电容传感器特性实验 |
| 实验九 | 电容传感器的振动实验* |
| 实验十 | 电容传感器的电子秤实验* |
| 实验十一 | 差动变压器的特性实验 |
| 实验十二 | 自感式差动变压器的特性实验 |
| 实验十三 | 差动变压器的性能实验 |
| 实验十四 | 激励频率对差动变压器特性的影响 |
| 实验十五 | 差动变压器的振动实验* |
| 实验十六 | 差动变压器的电子秤实验* |
| 实验十七 | 光电式传感器的转速测量实验 |
| 实验十八 | 光电式传感器的旋转方向测量实验 |
| 实验十九 | 接近式霍尔传感器实验 |
| 实验二十 | 霍尔传感器的转速测量实验 |
| 实验二十一 | 霍尔传感器的振动测量实验 |
| 实验二十二 | 涡流传感器的位移特性实验 |
| 实验二十三 | 被测体材质对涡流传感器特性的影响实验 |
| 实验二十四 | 涡流式传感器的振动实验 |
| 实验二十五 | 涡流式传感器的转速测量实验 |
| 实验二十六 | 温度传感器及温度控制实验（AD590） |
| 实验二十七 | 磁电式传感器的特性实验 |
| 实验二十八 | 磁电式传感器的转速测量实验 |
| 实验二十九 | 磁电式传感器的应用实验* |
| 实验三十 | 压电加速度式传感器的特性实验 |
| 实验三十一 | 光纤传感器的位移特性实验 |
| 实验三十二 | 光纤传感器的振动实验 |
| 实验三十三 | 光纤传感器的转速测量实验 |
| 实验三十四 | 压阻式压力传感器的特性实验 |
| 实验三十五 | 压阻式压力传感器的差压测量实验* |
| 实验三十六 | 超声波传感器的位移特性实验 |
| 实验三十七 | 超声波传感器的应用实验* |
| 实验三十八 | 气敏传感器的原理实验 |
| 实验三十九 | 湿度式传感器原理实验 |
课程与实训项目
按具体型号查阅设备构成、技术参数和实训内容，结合课程任务选择配置。
软件与数字资源
可结合虚拟仿真开展原理与结构学习，设备通信及软件联动按接口和版本确认。
场地与交付准备
明确工位数量、场地与安装条件，沟通随机资料、指导、验收和支持安排。
应用与部署
- 适用对象
- 职业院校、应用型院校及专业技能实训场景
- 部署方式
- 按课程、设备型号与工位需求确认配置及安装安排
- 运行平台
- 传感器实验与检测实训设备
- 环境条件
- 选型时核对场地尺寸、供电与接地；气源、水路、排风等按所选型号确认
- 产品版本
- 按设备选型确认
